Как обжать интернет кабель (провод) в домашних условиях своими руками

• Содержание

• Что собой представляет обжим витой пары
• Виды
• Количество жил
• Категория и защитная оболочка
• Выбор провода
• Инструменты
  • Кабель
  • Коннектор
  • Инструмент для обжимки
• Схемы распиновки
• Технология обжимки
  • Прямой тип
  • Перекрестный тип
  • Процедура обжима
    • Шаг 1 – обрезаем провод
    • Шаг 2 – Снимаем оплетку
    • Шаг 3 – Подравниваем
    • Шаг 4 – Впихиваем
    • Шаг 5 – Опрессовка
  • Проверка
  • Видео — Как правильно обжать витую пару интернет кабеля
• Подведем итоги

Что собой представляет обжим витой пары

Витой парой называют кабель с четырьмя или восемью жилами. Они скручены между собой попарно. Каждые две жилы имеют схожие цвета (синий и сине-белый, коричневый и коричнево-белый и т.п.). Для каждого из них применяется коннектор на 4 или 8 контактов, соответственно.

Соединение жил кабеля с наконечником и называют обжимкой.

Такое название появилось потому, что контакты разъёма-коннектора, после размещения в нём жил кабеля, вдавливаются внутрь, прокалывая их изоляцию, тем самым фиксируя провод и создавая плотное, качественное соединение. На сегодняшний день самыми распространёнными разъёмами являются rj45.

Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.

Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801	Общее экранирование	Попарная защита экраном
U/UTP(UTP)	Нет	Нет
U/FTP	Нет	Фольга
F/UTP (FTP)	Фольга	Нет
S/UTP (STP)	Оплетка	Нет
SF/UTP (S/FTP)	Оплетка, фольга	Нет
F/FTP	Фольга	Фольга
S/FTP	Оплетка	Фольга
SF/FTP	Оплетка, фольга	Фольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

• U — экран отсутствует;
• F — применяется фольга;
• S — металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Категория	Количество пар	Пропускная способность, МГц	Скорость передачи данных, Мбит/с
CAT 1	1	0,1, используется в телефонной связи	—
CAT 2	2	1	4
CAT 3	4	16	10 и 100
CAT 4	4	20	20
CAT 5	4	100	100
CAT 5E	4	125	100 (2 пары), 1 Гбит/с (4 пары)
CAT 6	4	250	От 1 до 10 Гбит/с
CAT 7	4	600	До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил.

Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

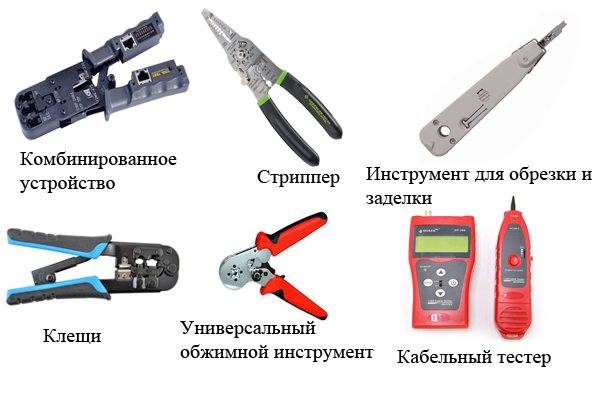

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.


• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.


• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы распиновки

Распиновка витой пары предполагает два типа подсоединения:

• стандарт T568A;
• стандарт T568B.

Для простоты понимания необходимо запомнить следующую цветовую схему распиновки: первый стандарт предполагает бело-оранжевый и оранжевый цвет, второй – бело-зеленый и зеленый.

Большей популярностью пользуется вторая схема обжима RJ45, однако при формировании внутренней сети можно выполнить обжим любым из указанных способов.

Технология обжимки

Приведем пошаговый порядок обжима 8-проводного кабеля:

• удалите изоляцию и зачистите провод на 3 см;
• разъедините жилы так, чтобы они были расположены отдельно друг от друга;
• вставьте провода в коннектор;
• при вставке проводов в коннектор ориентируйтесь на контактную группу. Стандартные способы обжима предполагают расположение цветов по схеме:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый;

• после вставки всех проводов по схеме необходимо проверить, чтобы они были вставлены до упора. Далее при правильном подсоединении выполняется обжим интернет кабеля;
• кабель с оголенным 3-сантиметровым концом подрезается, благодаря чему он надежно фиксируется в неподвижном состоянии;
• затем проводочки вставляются в коннектор, и всё это помещается в клещи. Конструкцией предусмотрено единственно правильное положение коннектора, поэтому вы сразу поймете положение для установки. Надавите для вставки до упора, после этого процесс считается завершенным.

Прямой тип

Прямой тип обжима используется с целью соединения порта сетевой карты с сетевым оборудованием (свитчем или хабом):

• по стандарту EIA/TIA-568A: компьютер — свитч, компьютер — хаб;

• по стандарту EIA/TIA-568В наиболее популярен и предполагает схему: Компьютер — свитч, компьютер — хаб.

Перекрестный тип

При перекрестном типе обжима предполагается, что две сетевые карты соединяются напрямую друг с другом в соответствии с показанной цветовой схемой. Подходят для создания скорости 100/1000 Мбит/с, используются стандарты EIA/TIA-568B и EIA/TIA-568A.

Компьютер — компьютер, свитч — свитч, хаб — хаб.

Необходимо отметить, что при обжиме витой пары необходимо соблюдать минимальный радиус изгиба (8 внешних диаметров кабеля). При сильном изгибе могут увеличиваться внешние помехи и наводки на сигнал, также может разрушаться оболочка или экран кабеля.

Процедура обжима

Дальше начинается самый ад для новичка. Тем более если сразу стартовать с обжима витой пары на 8 жил. Но, с другой стороны, с их заводом проблем будет меньше всего, т.к. не нужно будет попадать в отдельные жилы, оставляя пустые (как это было при 4 жилах). Так что все нормально. Только вперед!

Сразу перед текстовой инструкцией предлагаю видео. Посмотрите его, ознакомьтесь с последовательностью, а дальше уже просто подчеркните детали:

А теперь все шаги по порядку.

Шаг 1 – обрезаем провод

Просто берем наш сетевой кабель и отрезаем его по нужной нам длине. Сразу лучше взять с запасом, а то вдруг придется переделывать.

Шаг 2 – Снимаем оплетку

Оплетку можно снять и ножом, а можно и обжимными клещами – там есть отверстие, для ее снятия на специальную длину. От края отступаем примерно 1 см. Если очистить сильно мало – кабель просто не залезет в разъем, если взять много – провода будут торчать из коннектора, что тоже не увеличит срок службы.

Шаг 3 – Подравниваем

Чтобы все хорошо и ровно зашло в коннектор, нужно все подравнять:

• Сначала я разглаживаю все провода в одну линию с помощью карандаша.
• Далее раскладываю их на этом же карандаше по нужным мне цветам по порядку.
• Еще раз разравниваю карандашом.
• Обычно у этой линии край остается сверху неровным – приходится как раз подравнять. Идеально подходят обычные ножницы.

Итого все должно быть ровно:



Шаг 4 – Впихиваем

Пытаемся затащить нашу конструкцию в коннектор. Проверяем, чтобы каждый провод был в своей жиле, доходил до конца и ничего нигде не торчало:

Шаг 5 – Опрессовка

Теперь самый ответственный момент. Засовываем коннектор в обжимные клещи и жмем до щелчка:

Если инструмента под рукой нет, подойдет и обычная плоская отвертка. Но придется продавить каждый нож отдельно, да еще и не поломать (на этот случай мы и взяли несколько коннекторов):

В свою бытность делали эту же процедуру и зубами, но никому не рекомендую – опасно для здоровья, а стоматологи нынче не дешевые.

Проверка

Теперь самое время провести полевые испытания. Основные моменты:

• Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
• Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
• Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.

Обрыв на шестой жиле

Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать.

Видео — Как правильно обжать витую пару интернет кабеля

Подведем итоги

В данной подборке мы собрали всю необходимую информацию, благодаря которой, не составит труда своими руками, используя необходимые инструменты выполнить обжим витой пары под ту или иную схему соединения. Главное придерживаться основных правил, не будет лишним повторить их еще раз:

1. Обжимка должна производиться с соблюдением цветовой схемы.
2. Важно соблюдать правила разделки кабеля. Напомним, провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции (см. В рис. 8).
3. Порядок обжима допускает прямой и обратный способ, но недопустимо производить соединение четырехжильной и двужильной схемы соединения.
4. Не смотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.
5. Проверка кабеля тестером позволяет оперативно обнаружить проблему.
6. Качественный инструмент гарантирует соответствующий результат. Можно приобрести и китайские щипцы, но в этом случае качество обжима и срок службы инструмента будет на совести производителя.

Источники

• https://first-apartment.ru/kak-obzhat-vituyu-paru. html
• https://help-wifi.ru/tekh-podderzhka/obzhim-vitoj-pary/
• https://odinelectric.ru/wiring/tools/kak-obzhat-rj45
• https://WiFiGid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
• https://pc-consultant.ru/raznoe/kak-obzhat-vituyu-paru-8-zhil/
• https://www.asutpp.ru/obzhim-vitoj-pary.html

Поделитесь если вам понравилось:

Похожие материалы

распиновка, по цветам, без инструмента и как проверить

Автор Аркадий Семёнов На чтение 18 мин Просмотров 510 Обновлено 27.05.2022

Сетевые кабели могут перестать работать в самый неожиданный момент. Встаёт вопрос: как обжать витую пару RJ – 45 самостоятельно или есть ли смысл приобретать готовый патч корд. Перед распиновкой и обжимкой необходимо узнать особенности витой пары. Если изучить стандартные схемы обжима и маркировки витой пары, решить проблему можно очень быстро.

Обжать кабель RJ 45 правильно требуется с применением специального оборудования. В те моменты, когда инвентаря не оказалось под рукой, обжимку витой пары и проверку сетевого соединения получится сделать с применением подручных инструментов. Как правильно обжать витую пару по цветам и узнать секреты монтажа – темы, которые требуется изучить перед работой. Видеоинструкция по обжимке витой пары по стандартной схеме или видеообзор с применением отвёртки поможет справиться с поставленной целью.

Содержание (развернуть)

Особенности витой пары

Название RJ – 45 давно закрепилось как обозначение разъёма для соединения между сетями различных устройств. Технически – такого разъёма нет. RJ – 45 – это стандарт, по которому могут подключаться модемы. И обознается он аббревиатурой 8P8C. Существует много аналогов, которые различаются количеством контактов и гнёзд. Общепринятое название в России, как и за рубежом за 8P8C закрепилось RJ 45, хотя физически это некорректно.

Сетевой шнур — это сплетение нескольких тонких проводков, которые завиты между собой попарно. По жилам проходят различные цифровые сигналы с определёнными волнами, напряжениям и формой. Вся информация подвергается кодированию устройств с двух сторон. Витая пара – это возможность создать безопасную и стабильную сеть.

Приобрести можно готовые варианты патч корда, где провод уже пережат штекерами. Но если возникла необходимость протянуть шнур в другую комнату через узкое отверстие – такой вариант отпадает. В таком случае уже после прокладки сети требуется выполнить распиновку и обжим.

Что нужно знать перед обжимом

Обжимку витой пары проводят в соответсвии с международными стандартами работы внутри зданий. Схема RJ обжимки зависит от параметров сети и кабеля. Для процедуры понадобятся сам кабель, коннектор, кримпер, стриппер и тестер для проверки.

Перед процедурой обжимки и распиновки витой пары, требуется выбрать подходящий провод. Он бывает десяти категорий. Часть этих категорий уже неактуальна для современных компьютеров, и оптимальным выбором будет категория 5е. Это тонкий и гибкий шнур, который передаёт сетевой сигнал.

При выборе требуется учитывать особенности шнура:

• Марка производителя. Выбирать качественные изделия известных производителей.
• Материал. Рекомендуется приобретать изделия с медными жилами. Для проверки можно слегка поцарапать стержень – там должен быть жёлтый металл.
• Экран. Его наличие будет актуально для компьютерных соединений при монтаже на улице, а также в помещениях с близко пролегающей проводкой.
• Одножильность или многожильность провода. Предпочтение лучше отдавать многожильным за счёт их гибкости.

Разновидности кабеля можно отнести к нескольким группам по своим свойствам:

1. ЮТП – кабель. У данного вида отсутствует экран и прокладывать на большие расстояния его не рекомендуется. Отлично подойдет для использования во внутренних помещениях, где нет необходимости длинной трассы. Требует бережной эксплуатации, можно легко повредить внешнюю защиту.
2. ФТП – кабель. Сразу с наличием экранизированного слоя, что придаёт дополнительную защиту от повреждений и сохраняет целостность сигнала. Провод без изоляции в плотном окружении фольгированной обмотки, выполняет дополнительную защитную функцию. Внутри имеет дренажный провод.
3. СТП – кабель. Максимально защищённый провод металлическим внешним слоем. Подойдёт для работ вне помещений. Отличается высокой стоимостью.

Всю информацию о кабеле можно узнать из маркировки, нанесённой снаружи.

Строение коннектора

Для правильной распиновки кабеля — интернет важно разобраться с такой важной деталью как коннектор. В каналы коннектора будут вставляться жилы провода, что придаст прочное соединение.

На рисунке показано подробное устройство коннектора:

1. Пластиковый корпус. Прозрачный материал позволяет отслеживать процесс соединения контактов.
2. Защёлка. Выполняет механическую функцию фиксации.
3. Вход для провода.
4. Дополнительное крепление для кабеля.
5. Каналы под провода.
6. Металлические контакты.
7. Выступы для плотного контакта с жилами при обжиме RJ кабеля.

Если используется экранизированный интернет – провод, необходимо выбирать коннектор с корпусом, сделанным из металла.

Подготовка кабеля и коннектора

При выполнении процедуры обжимки RJ45 шнура необходимо проверить наличие все инструментов и начать с зачищения кабеля. Зачистка происходит на 1,5 протяжённости коннектора. На этом этапе необходимо соблюдать аккуратность и сохранять целостность оболочки жил.

Все пары шнура окрашена в определённый цвет, причём один из проводников – полностью окрашен, второй – с цветовой полоской. Раскручиваем проводники таким способом, чтобы их часть под изоляцией осталась в заводском состоянии. Это необходимо для сохранения устойчивости к помехам. Далее распределяем провода по схеме распиновки. Длина проводников должна быть одинаковая и равняться расстоянию жил коннектора.

Самой важной частью является попасть проводами в гнёзда коннектора. Для этого нужно вставить шнур до упора и проверить, что каждый проводник на своём месте. Ножи контактов должны полностью накрыть все пары, нейлоновая нить должна быть в стороне. Проверяем, чтобы защёлка полностью накрыла широкую часть.

Если процедура обжимки представляет сложность, можно подобрать безобжимные коннекторы. Стоят они на порядок выше обычных, но необходимости в специальных инструментах нет. Коннектор имеет открывающийся корпус с подсказами для правильного размещения проводников. Вместо ножевых контактов, здесь располагаются жёсткие ребра, которые вдавливают проводники. В итоге получается плотное соединение с качественным сигналом.

Стандартные схемы обжима

Работа с витой парой может проходить по – разному, главным условием остаётся верно подобранная расположение жил. Подсоединения могут быть как прямыми, так и перекрёстными способами по схемам A и B.

Вариант #1 – прямой 8-проводниковый кабель

Название метода работы раскрывает суть обжимки кабеля RJ – он идентичный на каждом конце. Такой способ подойдёт для подключения компьютеров и другой техники к роутеру. Обычно практикуют соединение по типу B. Процесс распиновки витой пары проводится от оранжево – белого провода к коричневому.

В Европейских странах работают по типу А, начало берётся от проводов зелёного цвета, а их место занимают оранжевые. На изображении обозначено применение такого способа обжима.

Схемы А и В можно применять для любой обжимки, их тип не влияет на работу сети.

Вариант #2 – 8-проводниковый кроссовер

Процедура перекрестной обжимки RJ45 кабеля подходит для подключения более двух техник. Кроссоверный способ изживает себя и применятся для домашних компьютеров. Работа может быть проведена вариантами А и В в прямой распиновке. Каждая схема еще делится на высоко – и низкоскоростное подключение.

На первом изображении показан порядок для сетей с высокими скоростями. Сигнал проходит в обоих направлениях восьми проводников. Европейский тип, представленный на схеме, меняет подключение оранжевых проводов на зелёные.

На втором изображении переплетение проводников характерно для сетей с низкими скоростями. При европейском типе, проводники синих цветов сцепляются напрямую с коричневыми. Для российской типа сцепления проводников – обратное копирование.

Вариант #3 – прямой 4-проводниковый кабель

Подходит для RJ – 45 распиновки с четырьмя жилами сетей с низкой скоростью. Используются провода оранжевые и зелёные провода. При возникновении проблем с главными проводниками, их можно заменить другими. Для этого необходимо избавиться от старого разъёма и вместо него установить новый с проводами других цветов.

На изображении слева показана распространённая схема, справа – применение для иных подключений.

Вариант #4 – 4-проводниковый кроссовер

Данный вариант подсоединения не пользуется популярностью и применяется в основном для устаревшей технике. Перекрёстная методика обжима шнура основывается на работе со скрутками проводов разных цветов. Обычно — зеленые и оранжевые провода. Пример на изображении ниже.

Как обжать кабель RJ 45 правильно

Перед тем, как приступать к сетевыми настойками, необходимо провести распиновку проводов, а потом приступить к обжимке кабеля RJ 45. Требуется не только соблюдать схемы сцепления по цветам, но и верно подобрать инструменты. Приобрести их можно как по отдельности, так и готовыми наборами.

Подбор и подготовка инструментов

Специально подобранные инструменты для витой пары облегчают работу и дают гарантию получить надежное соединение. Сетевой разъём, полученный в результате применения специального оборудования, сохранит результат на длительное время. Для работы понадобятся:

1. Кримпер. Универсальные клещи, которые подойдут не только для разъёма RJ 45, но и для сетевых и телефонных проводов. Необходимо выбирать клещи большего размера, удобные и лёгкие. Половинки кримпера должны быть ровными, чтобы избежать повреждения штекера.

2. Стриппер. Приспособление для снятия верхнего защитного слоя и обрезки кабеля. Данным инструментом невозможно навредить проводам в отличие от ножа.

3. Тестер. Два модуля с гнёздами под разъемы применяются для диагностики подключения. Цветовой сигнал – зеленый или красный, уведомит насколько верно были проведены работы распиновки.

4. Кроссировщик. Инструмент для извлечения жил.

Если работы проходят разово, достаточно будет только кримпера и стриппера. Для регулярной обжимки необходимо приобрести весь набор инвентаря. При отсутствии тестера, достаточно подключить кабель к компьютеру, если интернет работает, значит все было сделано верно.

Пошаговая инструкция по обжиму

Для самостоятельного изготовления патч – корда потребуется инвентарь: кабель, коннекторы и схему обжимки шнура. Этапы обжимки проводятся по порядку:

1. Обрезать кабель с использованием кримпера на требуемую длину.

2. Избавиться от изоляции стриппером. Обрезка проходит круговым движением не более 40 мм от концов.

3. Осторожно раскрутить пары и выпрямить проводники. Далее распределить по цветовому типу В. Нить не обрезаем.

4. Концы проводников необходимо выровнять, обрезая не более 130 мм от края изоляции.

5. Воткнуть провода в коннектор до соединения с контактами.

6. Обжать коннектор с помощью кримпера. Обжимка происходит до характерного звука.

7. Проверить надежность крепления. Можно слегка дёрнуть кабель – проводники не должны выпадать.

8. Провести проверку подключения с помощью тестера. Зелёный индикатор свидетельствует о рабочем состоянии патч – корда. Красный сигнал указывает на неверное подключение.

Нестандартная RJ распиновка для интернета проходит таким же образом.

Схемы обжимки и маркировка витой пары

При обжиме витой пары нужно учитывать изображение маркировки на проводнике. Исходя из этого, побирается требуемая цветовая схема. При несоблюдении условий, функционирование сети не будет выполнено.

Ленивая обжимка 2 пар

Для данного типа применяется прямой обжим кабеля и задействуется всего четыре проводника. От сюда название способа. Метод применяется только для низких скоростей и не используется на регулярной основе. Высокая скорость сетей не позволяет функционировать на четырёх жилах. И в последующем необходимо подключаться по – новой. Если сеть рассчитана на восемь жил, необходимо обжать коннектор и подключение восстановится. Изображение ниже показывает схему прямого типа.

Распиновка для локальной сети в которой больше 2х компьютеров

Для подключения нескольких ПК схема обжима будет использоваться прямая. Проводники складываются в определённой последовательности, в соответствии с цветом:

• белый с оранжевой полосой;
• оранжевый;
• белый с зелёной полосой;
• синий;
• белый с синей полосой;
• зелёный;
• белый с коричневой полосой;
• коричневый.

Жилы обрезаются, вставляются в коннектор и обжимаются.

Прямая распиновка маркируется как 568B

Популярный способ прямой обжимки, поскольку на разъёмах проводники расположены одинаково. Метод подходит для подключения компьютера к сетевым устройствам. Распиновка проходит по стандартной схеме от белого провода с оранжевой полосой к коричневому.

Перекрестная распиновка Crossover маркируется как 568A

Для одновременного использования двух компьютеров или подобных устройств применяется перекрёстная распиновка. Название подразумевает работу с перевёрнутыми проводников. Первый штекер подключается по стандартной схеме. В европейском типе нужно заменить оранжевые проводники с зелёными.

Прямой обжим с 4 жильной витой пары двухпарный провод

Способ не распространённый, поскольку подходит для низких скоростей. Если требуется подать питание в устройство, то при данной распиновке сделать это будет невозможно. Стоимость кабеля с четырьмя проводниками невысокая и подойдет при работе с внутренними сетями. Обжимка RJ таким способом показана на изображении.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Лучший способ не только для соединения, но и подачи питания. Коннектор выполняет сразу две функции и может подводить питание, например, на роутер или адаптер. Для обжимки используются синие и коричневые провода.

Витая пара не подходит для подачи 220 вольт. Сечение кабеля в сети составляет до 1.5, а если возникла необходимость увеличить силу тока, достаточно использовать несколько проводников.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Метод применяется для подключения высоких скоростей. Для работы необходимо обжать все провода кабеля в строгом порядке по стандартному типу. Схема подключения находится на изображении.

Схема обжатия консольного кабеля Rollover Cable

Простой способ обжимки витой пары для настройки роутера через компьютер. Каждый конец обжимается перекрёстно, как показано на изображении.

Обжим без инструмента

При необходимости обжать витую пару единожды или инструментов не оказалось под рукой, спасти ситуацию может плоская отвёртка и нож. Необходимо взять коннекторы, шнур и следовать инструкции.

1. Удалить верхний слой с помощью ножа.

2. Проводники укладываются по цветовой схеме.

3. Выровнять провода и обрезать лишнее.

4. Вставить с максимальной точностью проводники в коннектор.

5. Плоской отвёрткой надавить на каждый контакт так, чтобы проводники провалились в свои дорожки.

6. Зафиксировать сам провод.

7. Проверить крепление.

Способ крепления с помощью отвёртки не зафиксирует проводники надолго и это временная мера.

Проверка

Перед подключением необходимо убедиться в качестве обжимки. Контакты должны быть плотно закреплены в своих гнёздах. Если один из проводов не достаёт до металлического контакта, нужно сделать повторный обжим кримпером или дожать отвёрткой.

Сетевое подключение проверяется с помощью тестера, который находит обрывы или замыкания. Для каждой жилы загорается индикатор. Если он не подаёт сигнал или моргает, значит есть неисправность в проводнике. При отсутствии специального прибора, просто подключить шнур и проверить его работу.

Как правильно обжать витую пару по цветам

Для подключения компьютера или друних устройств международные стандарты предлагают разные виды схем по цветам.

Цветовая схема обжима RJ 45 компьютер хаб для интернета

Для данного метода применяется прямая обжимка любой из схем. Популярностью пользуется российская схема B. Витые пары кабеля взаимно заменяемы по различному типу и на работу соединения это не влияет. На изображение содержится пример.

Цветовая схема RJ 45 двухпарного кабеля витая пара

Отличие сетевого кабеля от аналогов в двух витых парах. Применимо для всех линий интернета. Большинству кабелей достаточно только двух пар, что оправдывает недорогую стоимость изделия. Схема соединения стандартная, только вместо зелёных проводников обжимаются синие. В зависимости от выбранного типа – российского или европейского, используются разные проводники. Наглядно на изображении ниже представлено подключение.

Схема обжима RJ 45 компьютер компьютер

Для соединения ПК – ПК требуется перекрёстная зацеп типа кроссовер. Незаменима для коллективной работы за несколькими компьютерами. Концы кабеля пар обжимаются по разным схемам – стандартной с одной стороны, а с другой – проводники меняются местами. Это и образует кроссоверное соединение. Данный вариант устарел, компьютеры подключаются к устройствам автоматически без распознавания цвета проводников. Данная возможность устанавливается в сетевое оборудование. Схема ПК – ПК на изображении.

Цветовая схема обжима RJ 45 по стандарту POE IEEE 802 3AF и IEEE 802 3AT

Данный стандарт позволяет подводить сигнал и питание одновременно для устройства с использованием одного шнура. Применяется для систем видеонаблюдения. Особенность rj 45 схемы обжима в подаче напряжения – положительный вывод на синюю пару, а отрицательный выходит на коричневую. Перед подключением интеллектуальной сети необходимо учитывать все особенности:

1. Поддержка питания электричеством.
2. Бесперебойное включение.
3. Перегрузки на сетевом оборудовании.

Пути подачи напряжения проводников в таблице.

Схема обжима RJ 45 по цветам 4 провода для интернета

Для подключения компьютера к интернету или локальной сети используют две пары проводников кабеля rj 45. Одна служит для приёма сигнала, вторая – для передачи. Схема соединения стандартная прямая, характерна для низких скоростей до 100 Мбит/с. Вариант такой обжимки позволяет сэкономить на сети. При работе задействуются контакты 1, 2, 3, 6. При перекрёстной варианте берутся проводники других цветов. На изображении ниже наглядный пример.

Способ интересен своей надёжностью. При замыканиях или неполадках сети подключение обеспечивает надёжную защиту. При необходимости использования еще одной линии, можно без потери скорости провести обжимку других витые пары.

Цветовая схема обжима RJ 45 4 провода компьютер хаб

Данная схема позволяет подключать как прямое, так и кроссовое соединение. Различия в рабочих проводников, контакты остаются прежними. В российском варианте подключения контакт идёт по оранжевым и зеленым проводникам. В европейском типе такие же цвета, но контакты используются уже другие.

Схема обжима RJ 45 по цветам 4 провода компьютер компьютер

В данном варианте для RJ 45 обжимки используются только две пары. Соединение проходит с использованием оранжевых и зелёных проводников.

Цветовая схема обжима RJ 45 компьютер хаб при ремонте

При возникновении неисправности или короткого замыкания в проводе витых пар, менять весь шнур нет необходимости. Можно обжать проводники синего и коричневого цвета. При российском типе оранжевая пара заменяется коричневой, зелёная – синей. Европейский тип подразумевает замену цвета проводников: оранжевый на синий, зелёный на коричневый.

Схема обжима RJ 45 для подключения двух компьютеров к хабу по одному кабелю

Для подключения двух компьютеров по одному проводу, обжимку витой пары можно осуществить по рабочей схеме. Один конец подключается к сетевой карте компьютера, а другой в розетку оборудования. Кабель однотипный, стороны значения не имеют.

Схема кабеля витой пары 4 провода для подключения компьютера и телефона по одному кабелю

При подсоединении телефона и компьютера одновременно, распиновка витой пары 8 проводов цветовая схема показывает, что достаточно взять только четыре рабочие жилы. Коричневые и синие пары не берутся в работу.

Вариант такой зацепки проводников будет актуален для подачи напряжения некоторых устройств:

• домашнего телефона;
• антенного усилителя;
• вай – фай роутера;
• домофона;
• светодиодной ленты;
• дверного звонка.

Кабель лучше выбирать с проводниками из меди. Это отличает его нагрузочную способность и надёжность. Шнуры из стали или с медным тонким покрытием снижают поступающий сигнал и могут быть использованы на небольшие трассы.

Чем отличается патч корда от кабеля витых пар

Витая пара – это шнур связи с изолированными скрученными проводниками разных цветов в пластиковом слое. Такие скрутки являются главными компонентами в системе коммуникаций и выполняют функцию передачи цифрового сигнала, а иногда и напряжения. Отличается такой кабель невысокой стоимостью и лёгкостью в использовании. Для монтажа необходимо дополнительно приобретать коннекторы и самостоятельно производить обжимку.

Патч корд – тот же кабель, который несёт нагрузку в передаче сигнала. Может подобрать любой тип и размер. Главная особенность шнура в наличие на концах уже готовых коннекторов.

При монтаже провода через узкие отверстия или на большую протяжённость не всегда удобно использовать готовый патч корд. Для этих целей подойдет RJ 45 витая пара, которую можно обжать после укладки и установки.

Секреты из практики по монтажу

Чтобы работа с обжимкой кабеля была максимально упрощена и подключить соединение получилось с первой попытки, необходимо соблюдать некоторые важные моменты:

• При распиновке необходимо аккуратно размещать провода. Можно воспользоваться подручными предметами, типа ручки или карандаша. Длину необходимо выровнять и подрезать. Проводники уложить плотно друг к другу.
• В коннектор заводится небольшой кусок изоляции. Это гарантирует сохранность соединения от возможного разрыва.
• При работе с обжимкой проводников, нужно проверить плотность зажима коннектора и связь с контактами. Если обнаружена недостаточная плотность соприкосновения с контактом, лучше дожать отверткой или произвести контрольный зажим кримпером.
• Если в наличие нет специальных инструментов для обжима и даже отвёртки, можно воспользоваться плоскогубцами. Но работа будет не из простых, есть вероятность повредить корпус коннектора.
• Цветовые схемы лучше подготовить заранее – распечатать последовательность по задействованным проводникам или открыть на телефоне. После 2 – 3 обжимов процесс становится понятным и быстрым.

Видео — Как обжать витую пару коннектором RJ45?

Короткая видеоинструкция поможет разобраться с процессом обжимки.

Видео — Обжим отверткой коннектора RJ45

Если под рукой не оказалось специальных инструментов для обжимки, с помощью обычной плоской отвёртки можно завершить работу с коннектором.

Выводы

Отключение сетевого соединения в результате механического воздействия или короткого замыкания, ставит вопрос о самостоятельном изучении темы обжимки. Перед работой необходимости сделать верный выбор кабеля, исходя из его назначения – прокладки на улице или в помещении. Главными составляющими, помимо шнура, будет использование коннекторов и вспомогательных инструментов – кримпера, стриппера и тестера для проверки рабочей сети. Если обрыв возник неожиданно и нужного оборудования нет под рукой, справиться с задачей поможет плоская отвёртка или плоскогубцы.

Перед распиновкой необходимо изучить свойства проводников и узнать их особенности при работе с коннектором: процесс требует максимальной аккуратности. Чтобы получить качественное и рабочее соединение существует международные стандарты по обжимке витой пары. Задействовать RJ45 можно разными способами: прямым, перекрёстным, по схемам А и В. Главным условием остаётся – верная последовательность расположения проводников. При обжимке по цветовой схеме можно подключить компьютер с другими устройствами. Для каждого соединения предусмотрены свои способы использования цветных проводников.

Использование готового решения – патч корда имеет свои минусы в монтаже, поэтому обжимку кабеля лучше проводить самостоятельно. Достаточно 2 – 3 обжимок, чтобы понять суть процесса и делать его быстрее.

Команда нашего сайта

Как обжать кабель Ethernet или RJ45

Моя корзина

Ваша корзина пуста.

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Стань дилером!

Загрузите PDF-файл: Как сделать собственный кабель Cat5.

В этом руководстве приведены пошаговые инструкции по обрезке и обжиму кабеля Ethernet до нужной длины. Правильная прокладка и терминация сетевого кабеля может избавить вас от головной боли и устранения неполадок позже в процессе установки, поэтому правильное выполнение этого в долгосрочной перспективе сэкономит вам массу времени и денег.

Вам понадобятся следующие предметы:

• 1 — Коробка с кабелем Cat5/Cat6
• 2 — Обжимной инструмент RJ45
• 3 — Разъемы RJ45
• 4 — Электрические ножницы или инструмент для зачистки кабеля

Когда у вас есть все необходимое, тщательно выполните следующие простые шаги:

Шаг 1: Измерьте кабель и отрежьте его до нужной длины, давая себе немного дополнительной слабины, и помните, что максимальное расстояние, которое вы может работать один кабель составляет 300 футов. Всегда рекомендуется оставлять дополнительный кабель петлей над стеной перед тем, как бросить кабель к камере или настенной розетке или выйти из внешней стены. Эти петли обычно называются «сервисными петлями» и обеспечивают возможность обслуживания кабеля в будущем.

Шаг 2: Обрежьте примерно 1,5–2 дюйма внешнего экрана, чтобы открыть витые пары. Будьте осторожны, чтобы не перерезать и не перерезать витые пары, так как это может ослабить провод и сломать кабель.

Шаг 3: Раскрутите каждую витую пару и расположите кабели в правильном порядке. В данном случае мы используем формат распиновки T-568B (O/W,O,G/W,Bl,Bl/W,G,Br/W,Br).

Шаг 4: Держите заказанные пары большим и указательным пальцами, чтобы провода оставались в правильном порядке и лежали ровно. Обрежьте провода так, чтобы они были достаточно длинными, чтобы «уходить вниз» внутри разъема, в то время как экран кабеля входит в разъем RJ45.

Шаг 5: Повернув зажим разъема RJ45 вниз, вставьте обрезанные пары в разъем RJ45, следя за тем, чтобы каждая пара вошла в свой паз

Шаг 6: Поместите разъем RJ45 со вставленным кабелем в соответствующем слоте вашего обжимного инструмента. Сильно нажмите вниз, пока он не будет надежно закреплен. Некоторые обжимные инструменты будут щелкать, указывая на то, что разъем полностью обжат. Проверьте конец разъема. Вы должны увидеть блестящие концы каждой медной пары в каждой канавке напротив внутренней части разъема. Это хороший показатель успешного обжима. Также дважды проверьте порядок ваших пар, чтобы убедиться, что провод не попал в неправильную канавку.

Шаг 7: Если у вас есть кабельный тестер, проверьте подключение кабеля. Если нет, подключите новый кабель к IP-камере или сетевому видеорегистратору и подождите около минуты, пока на мониторе не появится изображение с камеры. Вы сможете узнать, подается ли питание на вашу камеру, если ИК-светодиоды горят красным или индикаторы связи начинают мигать на порте камеры NVR. Тем не менее, не думайте, что ваш кабель в порядке, если вы получаете индикаторы связи. Плохой кабель может иногда вести себя нормально. Если он включается, все готово!

Обжимные кабели Ethernet — HCC Learning Web

Сетевые кабели используются для подключения одного сетевого устройства к другим сетевым устройствам или для подключения двух или более компьютеров для совместного использования принтера, сканера и т. д. Различные типы сетевых кабелей, такие как коаксиальный кабель, оптический кабель оптоволоконный кабель, кабели с витой парой используются в зависимости от топологии сети, протокола и размера.

Кабели с витой парой — это форма проводки, в которой два проводника (прямой и обратный проводники одной цепи) скручены вместе для подавления электромагнитных помех (ЭМП) от внешних источников. Этот тип кабеля используется для домашних и корпоративных сетей Ethernet. Витая пара состоит из двух изолированных медных проводов. Кабели с витой парой бывают трех типов: экранированные, неэкранированные и фольгированные. В отличие от FTP (фольгированная витая пара) и STP (экранированная витая пара), кабель UTP (неэкранированная витая пара) не окружен никаким экраном.

В случае кабеля UTP (неэкранированная витая пара), который в настоящее время составляет 95% мировых корпоративных кабелей для передачи данных, четыре пары просто заключены в изолирующую оболочку.

В альтернативной экранированной конструкции, называемой F/UTP, четыре пары обертываются металлической фольгой перед наложением пластиковой оболочки. При заземлении это обеспечивает электрический «экран», который предотвращает введение внешних помех в пары, а также предотвращает излучение кабелем собственных сигналов.

В некоторых случаях дополнительный уровень экранирования достигается за счет индивидуальной обертки четырех пар металлической фольгой в дополнение к общему экрану – это называется S/FTP.

Изготовление кабелей UTP:

1- Используйте сетевой кабель UTP (неэкранированная витая пара) как минимум категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабитной (1000BaseT) работы, а Cat 6 или выше дает вам некоторую уверенность в будущем. Вы также можете использовать STP (экранированную витую пару) для дополнительной защиты от внешних помех, но я не буду рассматривать экранированные разъемы.

2- Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-контактный модульный разъем, внешне напоминающий большой телефонный штекер. Гнезда модульных разъемов бывают разных стилей, предназначенных для различных вариантов монтажа. Большинство разъемов снабжены цветными схемами проводки для T568A, T568B или обоих. Убедитесь, что вы в конечном итоге с правильным.



Вот схема подключения и распиновка (вывод штекера и разъема модульного разъема):



Контакты кабеля Ethernet:

Имеется два основных разъема кабеля Ethernet. Прямой кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора/коммутатора. Как правило, вся стационарная проводка должна быть проложена как сквозная. Некоторые интерфейсы Ethernet могут автоматически пересекать и разъединять кабель по мере необходимости, что является удобной функцией.

Вот НАПРЯМУЮ:



и далее КРОССОВЕРНЫЕ КАБЕЛИ:









  900 05







3 — врезать в пластиковую оболочку 1 дюйм от конца обрезанного кабеля.
