Обжимка кабеля интернет: Как обжать сетевой кабель своими руками?

Обжим интернет кабеля | Компьютерный Мастер

Количество сетевых кабелей, которые окружают нас дома и на работе постоянно растёт. Сейчас производители электроаксессуаров предлагаю специальные розетки для прокладывания домашней сети.

В таких условиях умение самостоятельно присоединять коннектор RJ-45 к стандартному кабелю на 4 витых пары (обжимать кабель) очень пригодится. Конечно, за прокладкой информационных сетей имеет смысл обратиться к специалистам. Но если нужно заменить только сломанный коннектор на одном кабеле, то имеет смысл проделать все операции самостоятельно.

Для этого понадобится не так много:

1. Кусачки или ножницы.
2. Небольшая плоская отвёртка. Толщина окончания отвёртки не должна превышать ширину металлических контактных площадок на коннекторе, иначе обеспечить надёжный контакт с проводниками в жилах не получится.
3. Сменный коннектор, который можно приобрести в любом электротехническом или компьютерном магазине.
4. Опционально – защитные колпачки для коннекторов. Они предотвращают перегибы кабеля возле коннектора и защищают его корпус.

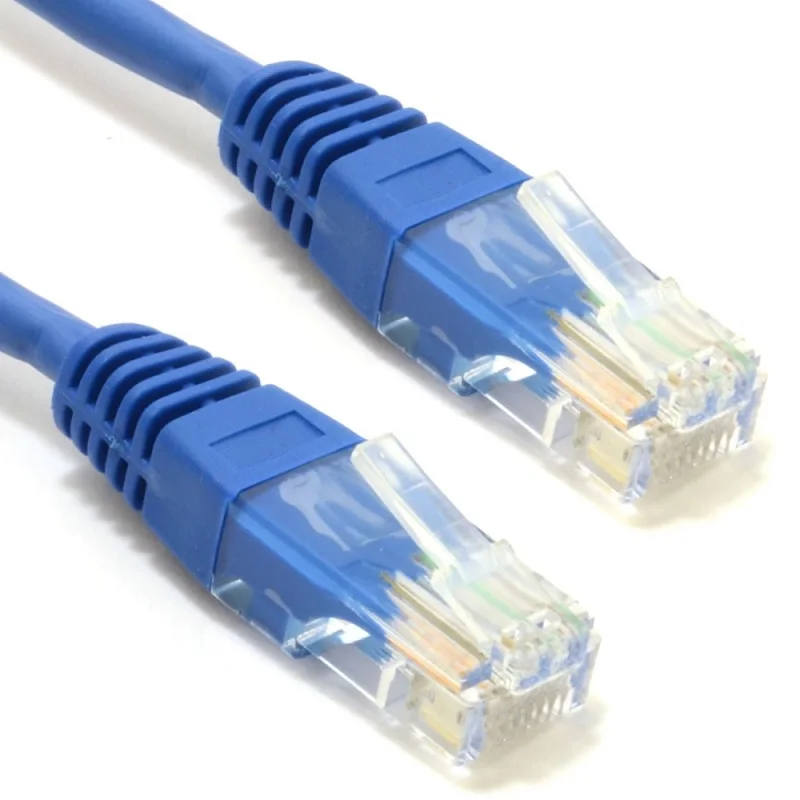

 Защитные колпачки для коннекторов

Если обжимать придётся много и часто, то имеет смысл приобрести специальный инструмент – кримпер. В нём есть все необходимые приспособления для зачистки кабелей и подключения коннекторов.

 Кримпер -инструмент для обжима интернет-кабелей

Порядок проводов или распиновка

Существует два типа распиновки Ethernet-кабеля: прямая и перекрёстная. Прямая используется для соединения компьютера или телевизора с маршрутизатором. Перекрёстная – для подключения двух принимающих устройств друг с другом (компьютера с ноутбуком или телевизором, роутера с роутером).

Прямая распиновка выполняется по одинаковой схеме на обоих концах провода.

 Схема прямой распиновки

При перекрёстном соединении необходимо использовать разный порядок жил на разных концах провода.

 Схема перекрёстной распиновки

Процесс обжима

Первым делом следует срезать небольшой участок кабеля (до 5 см) со старым коннектором. На оставшемся со штекером отрезке кабеля останутся и все возможные перегибы и места с большим износом жил. Сняв старый коннектор, можно надевать на провод защитный колпачок.

Затем следует снять верхний слой изоляции на отрезке в 3-4 см при помощи ножниц, ножа, устройства рядом с рукоятками кримпера или любого удобного приспособления. Однако следует выполнять процедуру аккуратно, чтобы не повредит изоляцию жил.

 Кабель со снятым верхним слоем изоляции

Теперь следует хорошо выровнять жилы и уложить их в одну плоскость в порядке, указанном выше (оголять концы не нужно). Затем необходимо примерить жилы к коннектору. Длинна жил должна быть такой, чтобы они концами упирались в торцевую стенку коннектора, а участок с основной изоляцией доходил стенки первой камеры. Излишки отрезать.

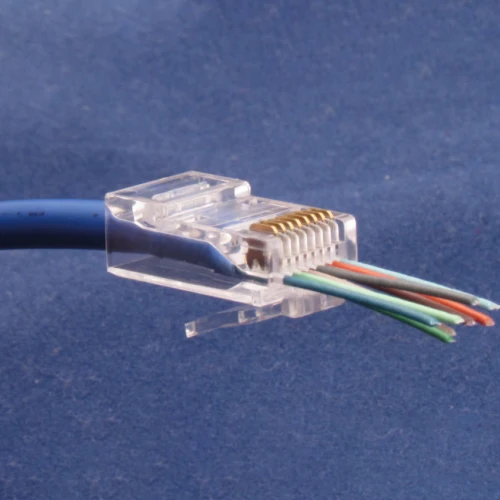

После этого необходимо аккуратно завести жилы в коннектор так, чтобы каждая заняла отведенный канал и дошла до торцевой стенки коннектора. В противном случае нормального контакта не получится, и сигнал будет поступать плохо.

 Подключение коннектора

Коннектор с заведёнными в него проводами затем следует поместить в соответствующее гнездо кримппера (маркируется 8Р) и аккуратно сжать рукоятки. Теперь осталось только завести защитный колпачок на корпус коннектора, и обжимка завершена.

Использование отвёртки

В случае с отверткой необходимо аккуратно вдавить контактные площадки так, чтобы расположенные под ними ножи пробили изоляцию жил и достали до проводника. Нужно проделать операцию со всеми восемью жилами. Иначе сигнала не будет вовсе или он будет работать на ограниченной скорости. После проделывание операции со всеми жилами следует вдавить защёлку в передней камере коннектора, где располагается участок кабеля с изоляцией.

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

• Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
• Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

1. Бело-зеленый
2. Зеленый
3. Бело-оранжевый
4. Синий
5. Бело-синий
6. Оранжевый
7. Бело-коричневый
8. Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

• Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.

Приглашаем к сотрудничеству партнеров!

Как обжимать сетевые патч-кабели Cat5/Cat6 (разъемы RJ45)

Как скомпоновать с нуля Ethernet-кабели CAT5e или CAT6 и подключить их с помощью разъемов RJ45.

В тех случаях, когда стандартного патч-корда недостаточно, знание того, как подключать сетевые кабели с помощью штекера RJ45, является полезным навыком.

Чтобы начать делать собственные кабели Ethernet, вам понадобятся…

• https://geni.us/Cat6 — барабан кабеля Ethernet — вероятно, Cat5e, Cat6 или, возможно, даже Cat6a, это будет зависеть от вашего варианта использования, но мы не будем вдаваться в различия в этом видео
• https://geni.us/RJ45Plugs — вилки RJ45 — и опционально чехлы для снятия натяжения, которые помогают предотвратить защелкивание маленького рычажка зажима
• https://geni.us/RJ45Crimper — инструмент для обжима RJ45
• https: //geni.us/Snips — Пара щипцов
• https://geni.us/WireStrippers — Некоторые инструменты для зачистки проводов
• https://geni. us/NetworkCableTester — Кабельный тестер — необходим для проверки кабеля и все 8 подключений верны и работают, прежде чем вы начнете использовать их в настройке сети.

Приведенные выше ссылки являются аффилированными, что означает, что мы можем получать небольшую комиссию без каких-либо дополнительных затрат для вас.

Итак, возьмите кусачки и отрежьте столько кабеля, сколько вам нужно для прокладки кабеля, над которым вы работаете, обязательно оставляя достаточное количество лишнего, отчасти потому, что несколько сантиметров будут обрезаны с обоих концов, и , потому что всегда лучше иметь немного лишнего, чем понять, что кабель слишком короткий! Некоторые инструменты для обжима также включают в себя кусачки и стриппер, хотя я обычно использую свои собственные отдельные кусачки и стрипперы — но это на ваше усмотрение.

Если вы собираетесь надевать компенсационные сапоги, наденьте их сейчас, прежде чем начинать надевать конец.

Сетевой кабель состоит из 4 витых пар, всего 8 проводов. Кабель Cat6 обычно также имеет свободную пластиковую жилу, проходящую по центру, чтобы уменьшить перекрестные помехи между этими 4 витыми парами. Каждая пара имеет цветовую маркировку: одна из пар однотонная, а другая — дань уважения американскому рок-дуэту из Детройта.

Снимите наружную оболочку примерно на 3 см, стараясь не повредить внутренние проводники. Отрежьте пластиковый разделитель перекрестных помех и нить рипкорда, которые проходят внутри кабеля. Затем раскрутите все 4 пары проводов, крепко зажмите каждый провод между большим и указательным пальцами и пройдитесь, чтобы выпрямить их все, насколько это возможно.

Вы можете использовать кусок куртки, который вы только что сняли, чтобы помочь раскрутить пары, если хотите, сдвинув его вниз между ними вот так. Многие люди предпочитают делать это таким образом, так как это немного легче для ваших пальцев!

Теперь пришло время расположить 8 проводов в правильном порядке, чтобы мы могли подать их в вилку. Я храню эту маленькую распечатку в своей корзине с разъемами, или вы можете просто погуглить «схема подключения RJ45». Есть 2 основных стандарта, Т-568А и Т-568Б — разница только в том, что зеленые и апельсины меняются местами. Ключевым моментом является то, что проводка одинакова на обоих концах кабеля, поэтому, если вы просто делаете отрезок кабеля для себя дома и заделываете оба конца вилкой RJ45, то это действительно не имеет никакого значения — пока вы используете один и тот же конец. Я предпочитаю Т-568Б, потому что он наиболее распространен.

Итак, это оранжевый и белый, сплошной оранжевый, зеленый и белый, сплошной синий, синий и белый, сплошной зеленый, коричневый и белый, сплошной коричневый.

Если вы добавляете кабели к существующей установке или заменяете неисправный конец, убедитесь, что вы используете тот стандарт, который уже используется в этом месте, чтобы облегчить себе задачу и другим инженерам, которые могут работать там позже. ты.

Итак, расположите их в правильном порядке и снова проведите пальцами по ним, чтобы еще больше выпрямить их, чтобы они сидели правильно и в правильном положении. На этом этапе я считаю полезным взять кусачки и аккуратно зажать кабели — но пока не обрезать их — и связать концы прямо друг с другом и дважды проверить, что цвета все еще в правильном порядке.

Затем возьмите вилку RJ45 и поднесите ее к концу кабеля, совместив конец внешней оболочки с той точкой, где она окажется внутри вилки. Ключевым моментом здесь является то, что мы хотим, чтобы все 8 проводов внутри вилки были достаточно длинными, чтобы дотянуться до самого конца, но не настолько длинными, чтобы внешняя оболочка не была надежно зажата, когда мы обжимаем ее через мгновение.

Затем сдвиньте ножницы по проводам, держа их вместе и в правильном порядке, и остановитесь на одном уровне с самым кончиком штекера RJ45. Опустите вилку на мгновение и крепко держите провода между большим и указательным пальцами, отрезая лишнее, чтобы они оставались вместе и в правильном порядке.

Затем, стараясь не допустить их ослабления, вставьте их вверх и в штекер так, чтобы конец зажима был обращен от вас. Убедитесь, что вы протолкнули его полностью к штифтам на конце и так, чтобы внешняя оболочка была полностью внутри, готовая к захвату при обжиме.

Визуально проверьте цвета, чтобы убедиться, что они все еще в правильном порядке, а затем используйте обжимной инструмент, чтобы закончить работу. Это делает две вещи: он соединяет все 8 проводов с медными штырями на конце и сгибает захват, чтобы надежно удерживать весь кабель внутри вилки.

Затем вы можете надеть компенсатор натяжения вверх и на зажим, и это первый конец! Повторите точно такой же процесс с тем же порядком проводки для другого конца, а затем обязательно проверьте кабель с помощью кабельного тестера, подобного этому.

Проверяет все 8 проводов по отдельности — он сообщает вам, что 8 соединений в порядке на обоих концах, а также что они подключены правильно на обоих концах в правильном порядке — или, по крайней мере, в одинаковом порядке на обоих концах. Он делает это, отправляя импульс по каждому проводу по очереди, от ведущего устройства к удаленному. Вы должны увидеть последовательность от 1 до 8 на обоих концах, и когда это произойдет, вы поймете, что кабель работает отлично. Если это длинный кабель — а кабели Cat5e и Cat6 подходят для 100 м — тогда вы можете разделить главную и удаленную части кабельного тестера и поместить по одному на каждом конце кабельного участка, чтобы проверить его.

Иногда вместо штекера RJ45 вам может потребоваться подключить сетевой кабель к штекеру трапецеидального искажения в настенной розетке.

Ссылки для приобретения: (платно)
➡ Инструмент для обжима Ethernet RJ45: https://geni.us/RJ45Crimper
➡ Тестер кабеля Ethernet: https://geni.us/NetworkCableTester
➡ Вилки RJ45: https://geni. us/RJ45Plugs
➡ Инструмент для вырубки: https://geni.us/PunchdownTool
➡ Ethernet-кабель Cat6: https://geni.us/Cat6
➡ Кусачки/ножницы: https://geni.us/Snips

ИНФОРМАЦИЯ. Как партнер Amazon мы зарабатываем на соответствующих покупках.

ethernet кабель ethernet как сделать более длинный кабель ethernet как сделать сетевой кабель быстро как сделать кабель ethernet как сделать кабель ethernet как сделать кабель ethernet дома как сделать кабель ethernet cat5e как сделать кабель ethernet cat6 как сделать разъем кабеля ethernet как сделать концы кабеля ethernet как сделать кабель ethernet длиннее как сделать сетевые соединительные кабели как сделать сетевые соединительные кабели rj45 как сделать сетевой кабель

Как обжимать сетевые кабели

How_to_crimp_network_cables. pdf

Может быть удобнее обжимать собственные кабели
1. Определите, какие инструменты вам понадобятся (обжимной инструмент, кусачки, сетевой кабель, чехол, разъем RJ45)
2. Снимите оболочку с кабеля — не режьте слишком глубоко!
3. Обрежьте тяговую нить.
4. Разделите отдельные пары проводов, отрежьте новый открытый материал (обычно встречается в CAT6)
. 5. Раскрутите каждую пару.
6. Заказ проводов- Оранжевый белый оранжевый зеленый белый синий синий белый зеленый коричневый белый коричневый (Это не единственный заказ, но самый распространенный)
7. Выпрямите провода и соблюдайте порядок!
8. Обрежьте провод кусачками.
9. Вставьте кабель в разъем RJ45. Убедитесь, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.

10. Обожмите разъем RJ45.
11. Проверьте соединение.
12. Наденьте чехол на разъем.
13. Приступайте к тестированию!

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в еще одно видео из серии образовательных материалов RSP Supply. Если вы обнаружите, что эти видео полезны для вас, это, безусловно, поможет нам, если вы поставите нам большой палец вверх и подпишитесь на наш канал
. [0m:16s] В сегодняшнем видео мы поговорим о сетевых кабелях. Более конкретно, я хочу рассказать о том, как обжимать один из самых распространенных типов сетевых кабелей, которые мы видим сегодня. Кабели CAT5 или CAT6 с разъемом типа RJ 45.
[0m:34s] Важно понимать, что эти типы кабелей можно приобрести с уже прикрепленными к кабелю разъемами практически любой длины.
[0m:44s] Однако во многих случаях удобнее обжимать собственные соединения, особенно когда вы прокладываете несколько сетевых кабелей разной длины.

[0m:57s] Выполнить это задание очень просто, если выполнить несколько шагов.
[1 мин: 3 с] После того, как вы установили этот тип соединения несколько раз, вы почувствуете себя гораздо более уверенно, зная, что оно было сделано правильно и будет работать так, как вы ожидаете, поэтому первые шаги — определить, какие инструменты нам нужно использовать. когда мы обжимали сетевые кабели. Вы можете видеть здесь, у меня есть обжимной инструмент, у меня есть кусачки, нам, очевидно, нужно использовать любой сетевой кабель, который мы выберем, который будет CAT5, CAT6, CAT5E, у нас есть защитный кожух, и у нас действительно есть разъем RJ 45. Первое, что нам нужно сделать, это снять изоляционную оболочку с нашего сетевого кабеля. В этом случае обжимной инструмент, который мы используем, имеет возможность снять эту оболочку, поэтому вы можете видеть здесь, что мы собираемся скрутить эту оболочку, стараясь не прорезать слишком глубоко, потому что мы на самом деле обрезаем отдельные пары проводов. пиджак. После того, как я снял эту оболочку, в этом конкретном сетевом кабеле появилась стержневая струна, которая очень распространена во многих сетевых кабелях. Так что я собираюсь пойти дальше и сократить это.

[2m:0s] Как только я перережу PullString, я начну разделять отдельные пары проводов в сетевом кабеле.

[2m:7s] В этот момент вы собираетесь показать еще один кусок материала. Обычно вы видите этот тип материала только в кабеле CAT6. Я собираюсь пойти дальше и сократить это.

[2m:16s] И в этот момент вы можете видеть, что я обнажил четыре разные пары проводов в этом сетевом кабеле.

[2m:23s] Итак, сейчас я начну раскручивать каждую из этих пар.

[2m:28s] Теперь, пока я раскручиваю эти пары, я начну смотреть порядок

[2m:33s] проводов
[2м:35с] пока я их раскручиваю. Когда вы обжимаете любой сетевой кабель, порядок проводов очень и очень важен.

[2m:43s] Заказ в порядке цвета: оранжевый, белый, оранжевый,
[2м:47с] зеленый, белый, синий, синий, белый, зеленый, коричневый, белый, коричневый. Теперь это не единственный заказ, который вы можете сделать. Это наиболее распространенный порядок сетевых кабелей. Есть и другие способы заказа кабеля, но это способ, который обычно используется в большинстве сетевых кабелей. Итак, вы можете видеть здесь, что я проверяю порядок этих кабелей, теперь, когда я их все раскрутил,

[3m:12s] и в этот момент я начну выпрямлять эти провода и следить за тем, чтобы порядок оставался неизменным. Причина, по которой я это делаю, заключается в том, что я должен подготовить эти провода для подключения к нашему разъему RJ 45.

[3m:26s] Как видите, я проверил правильность моего заказа, и провода были немного выпрямлены. Итак, я возьму свои кусачки

3м:33с] Я перережу этот провод,

[3м:35с] и это даст мне очень хорошее, чистое соединение

[3 м:39 с] до фактического

[3 м:40 с] переместите в часть соединения RJ 45.

[3m:43s] Итак, после того, как мы обрезали наши сетевые кабели, и у нас есть хороший чистый край, и мы убедились, что загрузчик действительно находится на кабеле,

[3m:49s] вы можете видеть здесь I У меня прекрасный чистый край, и порядок моих проводников правильный. Я возьму свой разъем RJ 45, я очень осторожно вставлю

[4 м: 1 с] свой кабель,
[4м:2с] убедившись, что золотые контакты обращены вверх, а оранжевые проводники находятся с левой стороны.

[4m:9s] Затем я возьму свой обжимной инструмент, предназначенный для обжима восьмиконтактного разъема RJ 45, и вставлю разъем RJ 45, чтобы убедиться, что провод надежно закреплен,

[ 4m:19s], а затем я собираюсь плотно обжать,

[4m:21s], убедившись, что на этом коннекторе образовался прочный зажим.

[4m:25s] Я пойду дальше и проведу тест на растяжение, чтобы убедиться, что у меня надежное соединение. Я собираюсь удостовериться, что вижу все отдельные провода, идущие в самом верху этого разъема, и убедиться, что у меня хорошее соединение.

[4m:36s] Тогда я возьму свой ботинок

[4m:38s] и надену его на разъем.

[4m:40s] Это просто помогает защитить соединение RJ 45. На этом этапе вы сделали нам успешный обжим сети RJ 45, это восемь контактов,

[4m:49s], и на этом этапе вы можете перейти к тестированию соединения.

[4m:54s] Если вы уверены, что соединение выполнено правильно, рекомендуется протестировать кабель, чтобы убедиться, что он будет функционировать должным образом. для облегчения выполнения этого типа проверки рекомендуется использовать восьмиконтактный кабельный тестер, совместимый с разъемом RJ 45.

[5m:12s] Этот тип тестера гарантирует, что каждый штырек был обжат в нужном месте. Если была допущена ошибка, вы будете уведомлены о том, какие контакты не на месте или вообще не обеспечивают надлежащего соединения.
