Одна секция батареи на сколько квадратных метров: Как произвести расчет секций радиаторов отопления

расчет по квадратуре и площади комнат

Чтобы поддерживать комфортную температуру в помещении, нужно правильно подобрать радиаторы. В этой статье мы рассмотрим один из аспектов выбора секционного радиатора.

Особенности секционных радиаторов

Радиаторы подразделяются на два вида: секционные и панельные. Последние различаются по типам в зависимости от количества пластин и оребрения (тип 22 – 2 пластины, 2 оребрения). Их размеры (толщина, ширина и высота) могут быть практически любыми. Совсем другое дело с секционными приборами – они в большинстве случаев имеют стандартную высоту и ширину, а наращивание мощности происходит за счет добавления секций.

Секционный радиатор

Эффективность работы радиатора напрямую связана с его размерами, поэтому такое оборудование всегда полезно приобретать с запасом.

Упрощенные способы расчета мощности радиатора.

Если попытаться точно определить необходимое количество энергии на прогрев помещения или целого дома, то потребуется выполнить немало сложных вычислений. При этом такая точность не очень и нужна конечному потребителю, поэтому рассмотрим более простые приемы.

Панельный радиатор

Выбор радиаторов по окнам

Считается, что через окна дом покидает наибольшее количество тепла, поэтому под ними в большинстве случаев ставят радиаторы. Если в помещении два окна, то желательно под каждым из них поставить по батарее. Если под проемом нет места, то прибор размещают рядом или на противоположной стене.

При выборе радиатора специалисты обычно советуют ориентироваться на внешний вид. С точки зрения мощности считается оптимальным размер не меньше 50 – 70% ширины светового проема, но чтобы не прогадать лучше брать 100%.

При этом нежелательно, чтобы радиатор вылезал за пределы линии окна, так как это плохо смотрится с точки зрения дизайна.

Если рама имеет световой проем шириной 640 мм, а одна секция батареи 80 мм, то на такое окно потребуется 8-секционный прибор.

Если в помещении есть теплый пол и два окна, то можно обойтись одним радиатором.

Такой метод достаточно условный, к тому же он не помогает в расчете секций в помещениях без окон (ванная, коридор).

Расчет секций по метражу

Этот расчет тоже не отличается точностью, обычно за основу берут приблизительные показатели теплопотерь и соотносят их с метражом помещения.

Теплопотери – это комплексная характеристика. Она отражает количество энергии, которое теряет здание. Например, если теплопотери помещения составляют 1500 Вт, мощность обогревателя должна быть выше этой цифры, чтобы их покрыть.

• Расчет с запасом – 200 Вт на 1 м.кв. В этом случае метраж надо умножить на 200, в результате для комнаты 15 м.кв потребуется радиатор 3 кВт. Если одна секция будет иметь теплоотдачу 196 Вт, то потребуется 2 батареи по 8. Этот способ расчета очень приблизительный, так как он не учитывает климатическую зону, конструкцию здания и расположение помещения. Целесообразность такой прикидки рассмотрим ниже в отдельном разделе.
• Расчет по количеству стен – тут учитывается количество стен, которые выходят на улицу. В комнате с одной наружной стеной и окном нужно закладывать 100 Вт/м.кв., с двумя стенами и одним окном – 120 Вт/м.кв., с двумя стенами и двумя окнами 130 Вт/м.кв.
• Расчет через оконный коэффициент – учитывает качество остекления в комнате. Вычисление количества секций производим по формуле:

S (комнаты) х H (высота комнаты) х оконный коэффициент (40 – обычные окна – 35 — стеклопакеты)/теплоотдача одной секции

Почему лучше ставить более мощный радиатор?

На практике недооценка теплопотерь хуже, чем переоценка, поэтому такие способы расчета, как 200 Вт на м.кв., оправдывают себя. Мощный радиатор дает преимущества, именно по этой причине не стоит высчитывать теплоотдачу приборов без запаса.

• Работа на низкой температуре теплоносителя – мощному радиатору достаточно прогреть жидкость до небольшой температуры (30 – 40 градусов), чтобы в помещении стало тепло. Маленькому прибору придется работать на температурах до 90 градусов. Соприкосновение с такой раскаленной батареей неприятно и некомфортно.
• Меньше расход газа в частном доме – если для отопления используется котел, то работа на небольших температурах повышает КПД – газ расходуется более экономично. Что позволяет уже через несколько лет использования полностью компенсировать затраты на покупку более широкой батареи.
• Высокая температура теплоносителя быстро изнашивает трубы, так как при нагреве материал сильно расширяется. При крупном радиаторе можно снижать температуру теплоносителя.

Из этого следует, что в радиаторе с большим количеством секций больше плюсов, чем минусов.

Как рассчитать теплопотери?

Чтобы полностью просчитать тепловые потери комнаты или всего дома потребуется собрать большое количество информации о строении. Сами вычисления можно выполнить вручную по СП 50.13330.2012 или в любом онлайн-калькуляторе.

• Считаем площадь окон, берем площадь с рамой. Если в комнате два окна, то складываем общую площадь.
• Измеряем общую длину наружных стен, а затем умножаем полученную величину на высоту потолка.
• Отнимаем от площади стен площадь окон.
• Считаем площадь полов для определения тепловых потерь через инфильтрацию (продувание через технологические отверстия).
• Нужно знать тип окон: например, двухкамерный стеклопакет, обычное окно с двойной рамой и т.д.
• Определяем материал наружных стены. Например, кирпич с утеплением минеральной ватой.

Тепловые потери через внутренние стены и перегородки обычно не учитывают.

• Для определение тепловых потерь через пол нужно знать конструкцию перекрытия первого этажа: полы по грунту, пол над техническим подпольем или подвалом и т.д.
• Для расчета потерь через потолок нужно знать структуру перекрытия и его периметр.

Если над первым этажом есть «теплый» чердак, отапливаемый этаж, то при расчете для первого этажа не учитывают потери для потолка. Утечки энергии через пол учитывают только на первом этаже. Если рассчитывают теплопотери для мансарды, то вместо потолка добавляют убыль энергии через кровлю.

В частных домах наибольшие потери тепла приходятся на мансардные этажи, так как он соприкасается с крышей. Наименьшая мощность требуется для прогрева комнат на втором этаже, если над ними располагается «теплый» чердак. На первом этаже обычно холоднее из-за входной двери и потерь через полы.

Как правильно определить мощность радиатора

Мощность прибора зависит от дельты T – среднего значения температуры в радиаторе с вычетом температуры помещения.

Дельта T = (Тп+То)/2 – Т помещения

• Тп – температура подачи, с которой теплоноситель поступает в радиатор.
• То – температура обратки, с которой жидкость покидает прибор.

В паспорте любого радиатора мощность должна быть указана для какого-то определенного параметра дельта Т (обычно 70). В реальности при таких значениях прибор работать не будет и изначальная температура теплоносителя окажется ниже. Некоторые производители включают переводные таблицы для других значений (для дельта T 50, 40 и т.д.).

Более реалистичные значения: 80 – 60 – 22, где 80 – подача, 60 – обратка, а 22 – температура в комнате. Подставим эти значения в формулу.

(80+60)/2 – 22 = 48

Паспортная мощность одной секции при дельта Т 70 = 196 ВТ, теперь узнаем поправочный коэффициент. Для этого паспортную мощность разделим на дельта Т.

196/70 = 2,8

Теперь с помощью поправочного коэффициента мы сможем получить реальную мощность при конкретной температуре теплоносителя.

48*2,8 = 134,4 Вт

Если обратиться к предыдущему расчету, где мы использовали паспортную мощность, то оказывается, что двух 8 – секционных радиаторов будет недостаточно при теплопотерях в 200 Вт с 1 м.кв. Фактически на помещение потребуется не меньше 23 секций.

Расчет радиаторов отопления по площади помещения – инструкция

Перед покупкой батарей необходимо сделать расчет радиаторов отопления по площади. Тепловая мощность определяет рабочий потенциал устройств. Например, нехватка теплоотдачи чревата слабым обогревом помещений. Излишки мощности приводят к увеличению расходов на отопление и бессмысленной трате тепла. Разберем несколько методов расчета радиаторов отопления для организации эффективной системы обогрева.

Содержание статьи

• Что нужно для расчета секций
• Стандартный расчет батарей
• Особенности расчета для нестандартных помещений
• Максимально точный способ расчета радиаторов

Что нужно для расчета секций

При выпуске радиаторов производители изначально просчитывают мощность устройств и оптимальный показатель на 1м2. К примеру, нормой считается 100 Вт на обогрев 1 квадратного метра комнаты с высотой потолков в (до) 3 м. Но это очень приблизительные значения, поскольку не принимается во внимание разница потолков в разных комнатах, возможные теплопотери. Порой погрешности без учета этих факторов доходят до 50%.

Таким образом, перед расчетом секций нужно учесть следующее:

1. Мощность 1 секции радиатора. Например, теплоотдача алюминиевой батареи с межосевым расстоянием 500 мм составит 185 Вт.
2. Температура теплоносителя. Если подбираете радиатор отопления для автономной системы частного дома, можно сделать самостоятельные замеры. В случае с централизованной системой теплоснабжения можно также провести замеры или уточнить данные в управляющей компании.
3. Высота потолков. Логично, что чем они выше, тем больше должна быть мощность. Рекомендуется применять поправочные коэффициенты для расчета секций. Например, если потолок 3 метра, полученные при подсчете результаты умножьте на 1,05. При высоте 3,5 коэффициент будет 1,1. И так далее. Более подробно рассмотрим коэффициенты чуть далее.

Стандартный расчет батарей

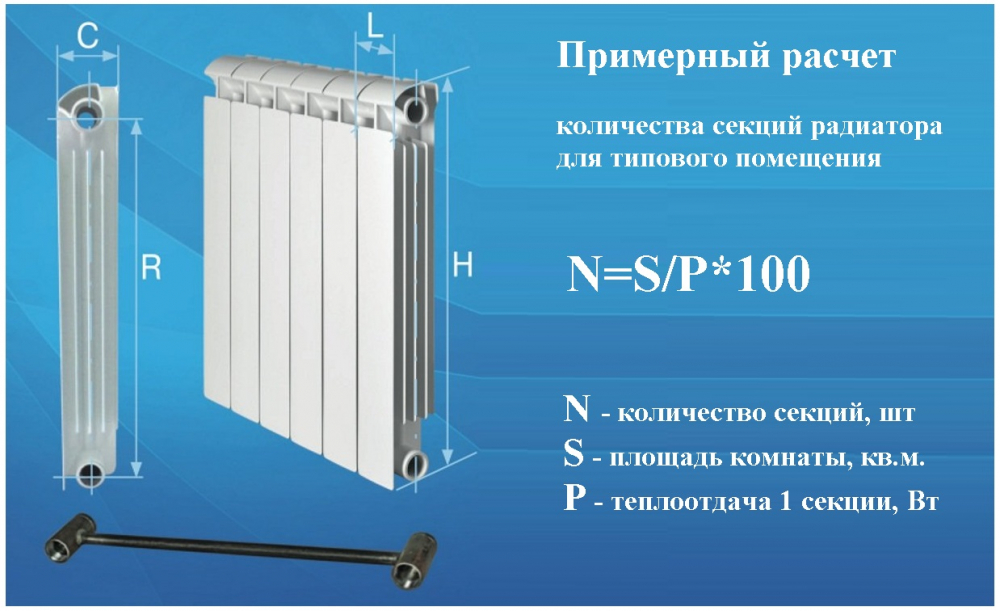

Сперва рассмотрим самый простой (универсальный) вариант проведения расчетов. Отталкиваемся от ранее упомянутого значения 100 Вт мощности на обогрев 1 квадратного метра помещения. В нашей ситуации имеем простую формулу:

K=S/U*100

К — нужное количество секций радиатора отопления;

S — площадь комнаты;

U — мощность 1 секции отопительного прибора.

Пример расчета секций для помещения площадью 15 м2. Берем алюминиевый радиатор «Теплоприбор» с межосевым расстоянием 500 мм и теплоотдачей 185 Вт. Подставляем показатели в формулу и считаем:

К=15/185*100

Получаем 8,10 (с округлением 8).

Результат расчета: потребуется 8 секций.

Познакомьтесь с радиаторами теплоприбор

Смотреть видео

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

— функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

— на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Особенности расчета для нестандартных помещений

Если в помещении потолки слишком высокие или низкие, потребуется использовать немного иной подход к расчету секций. Здесь будем брать за основу утверждение, что прогреть 1м2 пространства сможет 41 Вт тепловой отдачи.

Применяем формулу A = B x 41, в которой:

А — требуемое количество секций;

В — объем помещения (длина х ширина х высота).

Например, объем комнаты длиной 5 м, шириной 4 м и высотой 3 м составит 60 м3.

Оптимальный показатель тепловой мощности рассчитываем путем умножения объема комнаты на ранее упомянутые 41 Вт.

60 х 41 = 2460 Вт

Для примера используем тот же алюминиевый радиатор АР1-500 на 191 Вт.

Считаем: 2460 : 191 = 12,8.

С округлением получается 13 секций радиатора отопления.

Почему округлять нужно в большую сторону? Все дело в том, что иногда производители в технических документах указывают теплоотдачу, немного превышающую реальные показатели.

Максимально точный способ расчета радиаторов

Ни один из упомянутых выше способов не даст точных результатов расчетов, поскольку не учитывает множество факторов. Для уточненных расчетов используется формула с поправочными коэффициентами.

В=100 Вт/м2 х К1 х К2 х К3 х К4 х К5 х К6 х К7

В — общее количества тепла, нужное для отопления комнаты;

S — площадь помещения, для которого ведется расчет.

К1, К2, К3… — поправочные коэффициенты:

1. К1 — особенности остекления. Если в комнате обычные окна с двумя стеклами, используйте 1,27. Для двойного и тройного стеклопакета значения будут 1,0 и 0,85 соответственно.

2. К2 — теплоизоляция стен. Слабое утепление вынуждает использовать коэффициент 1,27. Если оно хорошее, умножайте на 1,0. Для отличной теплоизоляции К составит 0,85.

3. К3 — площадь окон и поверхности пола в помещении. Если соотношение составит 50%, принимайте К 1,2. Для 40% — 1,1, а для 30% — 1,0. И так далее.

4. К4 — средний температурный показатель на улице в самый холодный период. Зимой температура опускается до -35 градусов? Используйте коэффициент 1,5. Если -25 = 1,3. Для показателя до -20 — 1,1. С каждыми 5 градусами вниз отнимайте 0,2 от коэффициента.

5. К5 — количество наружных стен. Для одной поверхности используйте К 1,1. Если две стены выходят наружу, увеличьте его на 0,1. При трех — еще на 0,1.

6. К6 — состояние комнаты выше. Если над помещением расположен холодный чердак, коэффициент составит 1,0. Для отапливаемого — 0,9. Если это квартира — 0,8.

7. К7 — высота комнаты. Потолки 2,5 м предусматривают коэффициент 1,0. Для 3-метровых он составит 1,05. Дальше с каждым 0,5 метром повышайте К на 0,05.

Представим, что у нас такие условия: комната 15 м2 с двумя стеклопакетами на окнах, умеренной теплоизоляцией стен, площадью остекления 30%, средней температурой зимой -25 градусов, двумя наружными стенами, жилой квартирой выше и потолками 2,5 м.

Теперь выполним расчеты с учетом поправочных коэффициентов:

В = 100 Вт/м2 х 1,0 х 1,0 х 1,0 х 1,3 х 1,2 х 0,8 х 1,0

Получили 124,8. Округляем и имеем 125 Вт/м2 – уже не стандартные 100 Вт, как получили по упрощенному расчету.

Остается умножить результат на площадь помещения (125 х 15 м2 = 1875) и разделить на мощность 1 секции – 185 Вт. Получаем 10,1 и округляем до 10.

Как видите, нам нужно не 8 секций, а 10. При упрощенном расчете необходимая отопительная мощность батарей получилась заниженной.

Совет: если устанавливаете терморегулирующую аппаратуру, то нужно еще увеличить расчетную мощность батареи на 15 – 20%.
