Ондулин как укладывать: Как правильно класть ондулин на крышу: подробное руководство

Ондулин инструкция по монтажу: угол наклона, крепление

• Перечень советов по монтажу ондулина
• Угол уклона стропил под ондулин
• Рекомендации по монтажу ондулина: непреложные правила
• Как укладывать Ондулин: полезные советы

Кровельный материал Ондулин,  инструкция по монтажу которого будет рассмотрена в данной статье, представлен на строительном рынке в виде волнистых листов, отличающихся повышенной прочностью и относительно небольшим весом. В его основе находится целлюлоза, в состав которой в определенных пропорциях производители добавляют специально разработанные добавки, придающие листам особую крепость и способность противостоять повышенной влажности.

Стандартный величина одного листа составляет 200х94 см. Отличительные особенности  еврошифера

• Экологическая чистота. В составе ондулина нет веществ, выделяющих в окружающую среду вредные для человека химические соединения.
• Длительный срок эксплуатации. Материал способен исправно служить на протяжении более 50 лет.
• Небольшая стоимость по сравнению с прочими кровельными материалами.
• Простота в уборке. Во время чистки нет необходимости использовать специальные химические средства. Уборка ограничивается сметанием пыли илистьев.
• Повышенная сопротивляемость химическим и механическим повреждениям.
• Устойчивость к повышенной влажности и к сезонным колебанием температуры окружающей среды.

Данную разновидность еврошифера с одинаковым успехом применяют при создании кровли на постройках любого типа.Следует заметить, спустя некоторое время  краска, которой покрыт Ондулин, может выгорать под действием ультрафиолета.Но даже в этом случае кровельный материал сохраняет все свои первоначальные свойства. При желании цвет можно восстановить методом нанесения на поверхность кровли слоя специальной краски.

Монтаж крыши из Ондулина требует соблюдения определенного перечня рекомендаций, которые помогут понять, как крепить ондулин правильно, позволят осуществить его качественный  монтаж своими руками, при этом существенно увеличив эксплуатационный срок материала.

• Во время кровельных работ данный материал можно резать ножовкой, предназначенной для работы с древесиной.
• Оптимальный шаг обрешетки равняется 45 см, однако он может незначительно меняться в зависимости от угла уклона крыши здания.

Угол уклона стропил под ондулин ↑

1. Если наблюдается минимальный угол уклона, не превышающий 10⁰, то применяется сплошная обрешетка, выполненная из листов фанеры, досок или OSB. В этом случае листы кровельного материала следует укладывать с обязательным нахлестом в 30 см по вертикали, при этом по горизонтали соблюдается двух волновое перекрытие.
2. Если угол уклона равен 15⁰, то нахлест кровельных листов следует уменьшить до 20 см, при этом волновое перекрытие также становится на одну волну меньше.
3. В случае угла наклона, превышающего значение 15⁰, следует увеличить шаг обрешетки до 60 см, при этом нахлест по вертикали будет равен 17 см, а волновое перекрытие по горизонтали будет составлять одну волну.

Однако отметим, что производители ондулина в паспорте к кровельному материалу указывают минимальный и максимальный шаг обрешетки.

Рекомендации по монтажу ондулина: непреложные правила ↑

• При монтаже обрешетки оптимально использовать так называемый «интервал», который представляет собой заранее сделанный шаблон с необходимой шириной шага. Начинать устройство монтажа еврошифера на крышу строения лучше всего со стороны, которая наиболее часто является подветренной.

• Саморезы для ондулина  должны иметь специальные шляпки, выполненные из ПВХ (поливинилхлорид) или полипропилена. Кровельный лист крепится к обрешетке черед одну волну. На одну единицу материала требуется приблизительно 20 саморезов. Важно знать, что излишняя экономия на саморезах может привести к срыву кровельного материала при достаточно сильных порывах ветра.

• Желоба, предназначенные для слива дождевой воды, следует крепить к карнизу со стороны нижнего края еврошифера. Особое внимание необходимо уделить тому, чтобы края материала не выступали за край кровли более чем на пять – семь см. Специальный вентиляционный гребень, прибитый к карнизу, будет предотвращать проникновение в пространство между кровлей и обрешеткой различных насекомых.
• Ондулин конек используется для оформления ребер крыши, При монтаже данного строительного элемента следует соблюдать нахлест, величина которого колеблется в диапазоне от 10 до 12 см.

• Гидроизоляция всех стыков выполняется изолирующим материалом в виде специальной ленты. Покрывающий фартук используется для конечного оформления стыков крыши.

Совет

Осуществлять монтаж кровли из Ондулина лучше всего при температуре окружающей среды от 0⁰ до + 30⁰С. Если температура опускается ниже 0⁰ – материал приобретает излишнюю жесткость. При высокой температуре (от +31⁰С) монтаж кровли осуществлять крайне не желательно.

Если вы не уверены, что сможете качественно уложить Ондулин,  инструкция по монтажу которого была подробно рассмотрена в данной статье, то вам следует обратиться за помощью к профессионалам, имеющим богатый опыт в проведении кровельных работ.

↑

Как укладывать Ондулин: полезные советы

© 2023 stylekrov.ru

Укладка ондулина на крышу, правильная технология

Ондулин используют для обустройства кровель жилых домов, сельскохозяйственных построек, гаражей, беседок, террас. Укладка Ондулина с нуля ведется по стропильной системе. Возможно также уложить материал на старую кровлю без предварительного демонтажа изношенного покрытия. В нашей статье мы подробно распишем, как правильно стелить Ондулин на крышу любого типа, а также поделимся секретами грамотного монтажа.

Ондулин (еще называется «еврошифером») — это листы, изготовленные из волокон целлюлозы горячим прессованием с последующей пропиткой битумом. Стандартные размеры листа — 195х960 мм, толщина — 3 мм.

Устойчив к атмосферным воздействиям;

Обеспечивает звукоизоляцию до 40 дБ;

Выдерживает нагрев до 110°С

Мало весит — вес 1 листа не более 6 кг, что облегчает транспортировку материалов и последующий монтаж;

Морозостоек — хорошо переносит до 25 циклов заморозки-оттаивания;

Срок службы — не менее 15 лет, а при соблюдении технологии монтажа и правил эксплуатации достигает 50 лет;

Гибок — стелить Ондулин возможно даже на кровли изогнутой формы;

Прочен — не менее 1800 кПа по стандарту NFQ 03-054;

Легко обрабатывается самыми простыми инструментами;

В нашем интернет-магазине вы сможете
выбрать и купить Ондулин из серии Smart (с гидрозамком на кромке и с разметкой для крепежа), а также серию Черепица со стойким декоративным напылением. Кровельный материал доступен в 4 цветах: красный, коричневый, зеленый, черный.

Для крепления применяют специальные гвозди по ондулину с широкой шляпкой и упругой пластиковой прокладкой из расчета 18-20 штук на 1 лист. Крепеж выпускается в 4 цветах, соответствующих 4 стандартным расцветкам кровли.

Устройство обрешетки

Для крепления применяют специальные гвозди по ондулину с широкой шляпкой и упругой пластиковой прокладкой из расчета 18-20 штук на 1 лист. Крепеж выпускается в 4 цветах, соответствующих 4 стандартным расцветкам кровли.

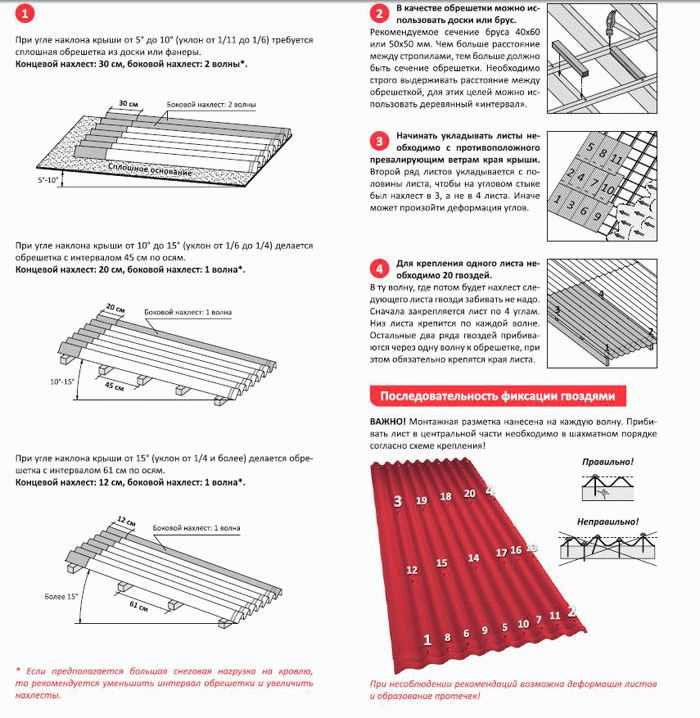

Перед тем, как начать стелить Ондулин, монтируют обрешетку. Монтаж обычно ведется по стропилам и с определенным шагом. Шаг зависит от угла наклона крыши:

• при уклоне 5-10° монтируется сплошная обрешетка из досок, влагостойких фанерных щитов, плит ОСП;
• при уклоне 10-15° соблюдается шаг до 450 мм;
• при уклоне более 15° — шаг до 600 мм.

Под конек, щипец и ендовы укладывают дополнительную обрешетку. Перед началом работ все пиломатериалы просушивают и покрывают огнебиозащитными составами.

Обрешетка под Ондулин

Укладка Ондулина начинается с крепления с нахлестом в 5 см на карнизе фартука-капельника, имеющего специальные места для сгиба. По щипцу устанавливают ветровую доску. Раскраивают листы смоченной маслом ножовкой или электрическим лобзиком. Первый лист первого ряда монтируют снизу, с заходом крайней волны на ветровую доску. Если есть капельник, то стелить Ондулин можно заподлицо с карнизом, в противном случае стелить нужно с минимальным свесом в 5 см для отвода осадков. Направление укладки выбирают с учетом преобладающих ветров, чтобы исключить забивание косого дождя и снега в стыки.

Читать дальше

Первый лист для монтажа второго ряда режут пополам. При укладке стык смещается, что облегчает крепление материалов. Чтобы не промахнуться при забивании гвоздей мимо обрешетки, рекомендуется разметить листы цветным карандашом по линейке/веревке или купить материал с готовой разметкой. Крепеж устанавливают в вершину волны, чтобы при дожде или таянии снега вода не проникала в отверстия. Гвозди прибивают в каждый гребень на концах листа и горизонтальных нахлестах. Величина нахлестов листов зависит от градуса уклона кровли:

• при уклоне 5-10° монтируется сплошная обрешетка из досок, влагостойких фанерных щитов, плит ОСП;
• при уклоне 10-15° соблюдается шаг до 450 мм;
• при уклоне более 15° — шаг до 600 мм.

Читать дальше

После укладки всех листов крепят коньковые аксессуары с учетом превалирующих ветров. Конек прибивают к дополнительной обрешетке в каждую волну. Детали укладывают с нахлестом не менее 125-150 мм с совмещением выпуклых гидробарьеров. Щипец оформляют коньком или специальным щипцовым элементом. При +5? и выше допускается стелить Ондулин, загибая край листа и прибивая его к щипцовой доске. Чтобы в подкровельное пространство не попадал снег, пыль или насекомые, под край карнизного свеса и коньковый аксессуар можно подложить фигурный заполнитель. Предварительно из его отверстий удаляют заглушки для обеспечения циркуляции воздуха.

Для круглых вытяжек небольшого сечения выпускаются специальные вентиляционные трубы. Их устанавливают с нахлестом 170 мм на нижележащие листы и прибивают в каждую волну за исключением крайних. Верхний лист с прорезанным отверстием для прохода трубы закрепляют к обрешетке с нахлестом на нижние ряды не менее 170 мм. Если проходного элемента нужной конфигурации нет, то проход трубы устраивают по дополнительной обрешетке, применяя покрывающий фартук. Его же используют для организации стыка между кровельным покрытием и стеной.

Читать дальше

В соответствующем разделе нашего каталога вы сможете подобрать и купить все необходимые профили, фартуки, герметики и заполнители для быстрого и качественного настила кровли!

Читать дальше

Для герметизации углов и примыканий используют специальную самоклеящуюся ленту Ондуфлеш супер. Ее крепят с заходом на трубу или стену на высоту 150 мм. Ленту и край фартука фиксируют металлическими планками и саморезами с небольшим припуском сверху, который затем слегка отгибают, промазывают полиуретановым герметиком и приклеивают к трубе. Верхний лист раскраивают с учетом прохода трубы и прибивают к дополнительной обрешетке. При монтаже всех элементов стыки тщательно герметизируют. Для обустройства ендов производители выпускают специальные профильные элементы, которые крепят парно: нижние — к обрешетке, верхние — поверх листов.

Чтобы обеспечить кровле долгий срок эксплуатации, не пренебрегайте следующими простыми правилами:

Ведите укладку Ондулина только в сухую и теплую погоду. Этап 1.

Для резки не используйте болгарку — при высокой скорости режущего диска битум становится вязким и плавится. Этап 2.

Укладывайте листы в разбежку, чтобы избежать слишком большой толщины нахлестов. Этап 3.

Теперь вы знаете, как правильно стелить Ондулин, и сможете справиться с этой задачей быстро и без проблем!

Как укладывать битумные кровельные листы Ондулин — Кровельные материалы

Являясь легкой и дешевой альтернативой традиционной черепице и войлочной кровле, кровельные листы Ондулин трудно превзойти. Эти прочные листы, идеально подходящие для садовых навесов и большинства хозяйственных построек, быстро и легко монтируются. Но если вам нужно знать, как укладывать кровельные листы Ондулин, хорошая новость заключается в том, что вам не нужно быть экспертом.

Битумные кровельные листы Onduline — прочный кровельный материал, который выбирают многие монтажники. Каждая деталь имеет основу, изготовленную из переработанных целлюлозных волокон. Затем его пропитывают битумом под действием тепла и давления, чтобы придать ему известную гибкость, гидроизоляционные и звукопоглощающие свойства.

В отличие от обычной войлочной кровли, кровельные листы Onduline размером 950 мм x 2000 мм и толщиной 3 мм имеют 15-летнюю гарантию водонепроницаемости и превосходную устойчивость к ультрафиолетовому излучению. Таким образом, они не трескаются, не раскалываются и не становятся ломкими, а также не требуют обслуживания в течение многих лет. А так же, чтобы выглядеть как стандартная кровля из гофрированного железа, у вас есть выбор из четырех экологически чистых цветов.

Вам не нужно быть экспертом по кровле при монтаже листов ондулина, но, очевидно, вам будет полезно, если у вас есть небольшой опыт работы своими руками. Однако, если вы будете следовать этим инструкциям по установке, вы получите недорогую, не требующую особого ухода и долговечную крышу.

Но сначала всегда полезно убедиться, что у вас есть нужные инструменты и нужная информация для любой работы своими руками. Монтаж кровельных листов Onduline ничем не отличается, поэтому перед началом работы убедитесь, что у вас есть следующий комплект:

• Защитные перчатки, очки и каска
• Ручная пила с курсовым отвалом или электрическая дисковая пила
• Молоток
• Ножницы по металлу
• Нож кровельный
• Рулетка
• Распылительное смазочное масло
• Линейка

Кроме того, проверив угол наклона крыши, вы сможете подогнать листы к конструкции крыши и соответствующим образом закрепить их. В зависимости от уклона вашей крыши от 5º до 10º, от 10º до 15º, от 15º и более, вам потребуются разные нахлесты листов, которые повлияют на количество необходимых листов. Это также повлияет на количество требуемых креплений.

Шаг 1. Резка листов ондулина

После того, как вы проверили, сколько листов кровельного покрытия ондулин требуется, измерьте размер листа и отметьте место, где его нужно разрезать (не забывая соблюдать минимум свес карниза 5см). Резка поперек гофра может выполняться как ручной пилой, так и электропилой.

Если вы используете ручную пилу, убедитесь, что вы распыляете смазочное масло на лезвие перед тем, как начать резку, и через равные промежутки времени во время работы, чтобы избежать прилипания битума к лезвию. Если вы используете электропилу, вам не требуется дополнительная смазка, но всегда надевайте защитное оборудование и обращайтесь к руководству производителя за инструкциями и безопасной эксплуатацией.

Чтобы разрезать гофр (между гребнями), вы можете использовать кровельный нож, чтобы сделать глубокие надрезы на листе ондулина. Затем вы можете согнуть лист по линии разреза, чтобы отделить вырезанные участки.

Этап 2: Крепление листов ондулина

Существует целый ряд недорогих креплений ондулина, которые помогут вам прикрепить листы к различным конструкциям крыши. Независимо от того, выбираете ли вы гвозди или шурупы, каждый вариант поставляется с прикрепленной цветной водонепроницаемой крышкой (подходящей к вашим кровельным листам). В зависимости от уклона крыши могут потребоваться дополнительные крепления.

Монтаж кровельных листов рекомендуется начинать с конца крыши, противоположного преобладающему ветру. Затем начните чередовать ряды листов с половинным листом, чтобы сформировать макет разорванного листа. Это позволит избежать толщины 4 листов, которые нужно прибить в местах пересечения углов.

Использование гвоздей Monobloc с пластиковой шляпкой Onduline – это стандартное крепление для ваших кровельных листов, которое крепится в заранее определенных точках, соответствующих уклону вашей крыши. Они забиваются сквозь лист и в конструкцию крыши на каждом приподнятом гофре и нахлесте листа, а также с обеих сторон вертикальных стыков.

Шаг 3: Детали крепления карнизов, краев и коньков

После того, как вы закрепите все листы крыши, вам нужно будет придать вашей новой крыше последние штрихи и детали, необходимые для поддержания ее чистоты, водонепроницаемости и привлекательного вида. острый круглый год.

Хотя вы можете оставить свои кровельные листы с номинальным выступом карниза 5 см, для более плотной отделки с меньшим выступом, почему бы не установить поддон для карниза, чтобы вода не просачивалась в деревянные конструкции? Также имеется Вентиляционная Гребень – прикрепленная к карнизу и коньку, она предотвращает попадание птиц и крупных насекомых в подкровельное пространство, обеспечивая при этом вентиляцию.

Для герметизации карнизов наполнители гофрированных карнизов закроют зазоры в гофре, поддерживая кровельные листы и предотвращая поднятие ветром. А чтобы обеспечить защиту торца крыши тем же материалом, крепления Verge Piece Fixing легко прикрепляются к краям, обеспечивая водонепроницаемую деталь и профессиональную отделку, подобранную по цвету.

Подходящее по цвету крепление конька придает дополнительную водонепроницаемость вдоль конька крыши, а также обеспечивает высокий уровень вентиляции. Как и при установке самого кровельного листа, лучше всего закреплять крепления конька, начиная с конца крыши, противоположного господствующему ветру.

За исключением лотка для карниза, который необходимо установить перед окончательным креплением гвоздями для кровельного листа, все дополнительные детали можно легко добавить после того, как ваши кровельные листы будут установлены и закреплены. Для добавления любой из этих деталей не требуется никаких дополнительных специальных инструментов или оборудования — на самом деле все, что вам нужно, это дополнительные гвозди или шурупы Onduline, а также ваш молоток или отвертка!

Позвольте нам помочь вам

Существует также множество дополнительных деталей, которые вы можете добавить в зависимости от типа вашей крыши и желаемой отделки. Детали вальмы или долины, крышные вентиляторы, а также торцевые или боковые опоры стен могут добавить вашему зданию качества и водонепроницаемости.

Таким образом, помимо этого руководства по креплению, если вам нужна дополнительная помощь по монтажу кровельных листов из ондулина, совет о том, какие крепления лучше всего подходят для вас и вашей крыши, или дополнительная информация о чем-либо из ассортимента ондулина, свяжитесь с нами. мы сегодня! Позвоните 01752 466151 или напишите нам по адресу [email protected] и мы будем рады помочь.

Ондулин — брошюра — ONDULINE — Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Выбрать правильную спецификацию для Ondutile очень просто. Сначала обратите внимание на тип черепицы/сланца, который будет использоваться, и сопоставьте его с соответствующей спецификацией системы, подробно описанной ниже, либо типом A, либо типом B. Проверьте минимальный рекомендуемый уклон крыши, на который можно укладывать (см. Применение с малым уклоном, стр. 3) и, наконец, обратите внимание подробные сведения о механическом креплении см. на стр. 4. > Тип A Разработан для соединения бетонной плитки, плитки, фиброцемента и природного сланца. Система образует составную структуру, созданную путем крепления опорных реек к стропилам, установленным на том же уровне / центрах, что и для черепичных реек. > Позволяет крепить черепицу ниже минимального шага, установленного производителем, обеспечивая гарантированное вторичное атмосферостойкость под основным кровельным покрытием. > Ondutile быстро монтируется, не требует специального оборудования или торговых навыков и обеспечивает немедленную защиту здания от непогоды до укладки плитки. > Гофры листа обеспечивают 17 000 мм > 2 на погонный метр вентиляции над листом в полость черепичной обрешетки, а ниже в подкровельное пространство. Это значительно улучшает вентиляцию крыши. > Блокировка черепицы Кровельный лист Onduline Вентиляционная полоса Защитный элемент обрешетки Карнизный лоток Обрешетка черепицыОпорная обрешетка При расположении обрешетки и крепежа над линией потока влаги в основании гофра достигается превосходный контроль влажности в полости обрешетки черепицы. Тип B Разработан для мелкозернистой плитки с двойным нахлестом и небольших типов сланца, которые из-за близости обрешетки черепицы делают невозможным выравнивание опорных реек и обрешетки черепицы. Поэтому поперечные опоры обрешетки заменены фанерным настилом толщиной 20 мм, прикрепленным к стропилам. Вентиляция подкровельного пространства осуществляется через щель в настиле над линией карнизного лотка. > Применение настила из ондулина на практике значительно улучшает тепловые характеристики кровельной конструкции. > Система Ondutile обеспечивает снижение проникновения звука через кровельное покрытие на 27 %, что является значительным преимуществом для зданий на траекториях полета в аэропорту. > Ondutile образует жесткую, неотражающую и безопасную рабочую среду для кровельных работ. > Подложка Ondutile достаточно гибкая, чтобы ее можно было использовать на существующих неровных кровельных конструкциях, но при этом обладает внутренней жесткостью для устранения шума, создаваемого легкими мембранами при колебаниях давления ветра. > Дополнительный вентиляционный слот Ondutile значительно снижает риск дорогостоящего косвенного ущерба зданию и содержимому в результате повреждения крыши во время ураганов или актов вандализма. > Двойная черепица Кровельный лист ОндулинВентиляционная полосаКарнизный лотокОбрешетка обрешеткиЧерепичная обрешеткаФанераразмер настила=»-1″>

Низкая вентиляция на карнизах должна быть не менее 25000мм Шаг кровли менее 15 > Низкая вентиляция на карнизах не должна быть менее 10000мм Шаг кровли 15а и более > 2 погонных метра. Ондутайл требует дополнительной вентиляции на софите. > 2 на погонный метр как в подкровельное пространство, так и в полость черепичной рейки. Вентиляционная полоса Ondutile обеспечивает зазор в 4 мм для предотвращения проникновения птиц или крупных насекомых. В районах, сильно пораженных инвазией птиц, может потребоваться дополнительная проверка. Требования к вентиляции: по Б.С. 5250: 1989 > 2 погонных метра. Высокий уровень вентиляции в каждом…

Ondutile — это запатентованная система (номер патента Великобритании 2233683), предназначенная для использования с профлистами Onduline PP, чрезвычайно прочным кровельным материалом, не требующим обслуживания, устойчивым к гниению, ржавчине, грибковому распаду и нападение насекомых. Ондулин ПП изготавливается из 3-миллиметрового монослойного листа целлюлозного волокна, пропитанного битумно-битумным составом под интенсивным давлением и нагревом. Лист запечатан пропитанной отделкой из цветной смолы. Покрытие новых или существующих крыш является специализированной операцией и должно выполняться с должным соблюдением правил охраны труда и техники безопасности. При фиксации…

Рис.1 Детали края Ondutile можно использовать с системами мокрого или сухого края. Проиллюстрированная мокрая система использует 150-миллиметровый подшлемник и деревянные баржевые доски. Ондутайл также можно крепить на грани из кирпича, укладывая листы ондулина и поддерживающие рейки на внутренний ряд блоков. Затем внешний слой кирпичной кладки укладывается на уровне верхней части гофра ондулина. Затем DPC одевается с внешнего слоя на лист ондулина. Теперь можно закрепить рейки и защитный слой плитки и уложить плитку в соответствии с инструкциями производителя. Рис.2 Торцевой упор Использование Ondutiss Improved.
