Схема отопления Ленинградка - устройство для частного дома, особенности подключения системы, фотографии +видео

Содержание:

1. Особенность схем отопления Ленинградка
2. Преимущества модернизации ленинградской системы
3. Особенности горизонтальной системы Ленинградка
4. Особенности вертикальной системы Ленинград
5. Достоинства и недостатки ленинградской системы
6. Особенности монтажа Ленинградки

Обеспечить комфортное проживание в собственном доме невозможно без создания надежной и эффективной системы теплоснабжения. Поэтому так важен выбор варианта отопительной конструкции. Также следует учитывать цену материалов для монтажа и стоимость последующей эксплуатации.

По утверждению специалистов, в индивидуальном строительстве самой востребованной является система отопления Ленинградка – схема монтажа ее отличается простотой.

С помощью такого конструкционного решения можно организовать обогрев любого дома, при этом значительно сэкономив на приобретении материалов и монтажных работах.

В процессе эксплуатации ленинградской системы отопления у жильцов имеется возможность регулировать уровень теплоснабжения отдельно в каждой комнате и тем самым создавать в них оптимальный микроклимат.

Особенность схем отопления Ленинградка


Прежде всего, следует отметить, что схема системы отопления Ленинградка – однотрубная. Принцип разводки теплоснабжающее магистрали состоит в том, что на контуре путем последовательной установки располагают отопительные приборы. По ним подогретый теплоноситель перетекает из одного радиатора в другой (подробнее: "Схема однотрубного отопления частного дома закрытого типа на примерах").

Схема подключения отопления Ленинградка может иметь либо горизонтальную, либо вертикальную, а также верхнюю или нижнюю разводку трубопровода, в чем их различия видно на фото. Определиться с выбором, какой способ будет востребован, владельцу недвижимости следует на этапе проектирования (прочитайте: "Какая схема подключения радиаторов отопления оптимальна").

Используется схема отопления Ленинградка для двухэтажного дома максимум. Здания, имеющие больше этажей, при помощи такой конструкции не обогревают. Принцип действия ленинградской системы заключается в следующем: нагретый теплоноситель от котла (газового, электрического) направляется в подающую линию, проложенную по всем помещениям дома. Затем вода (антифриз) возвращается в котел.
Таким образом, контур получается замкнутым, а теплоноситель проходит по нему полный цикл.

В каждой комнате монтируют радиаторы отопления и подключают их к подающему трубопроводу. Для обеспечения эффективного нагрева помещений их может быть разное количество в зависимости от потребностей.

При разработке схемы отопления частного дома Ленинградка предусматривают или естественную циркуляцию теплоносителя, или принудительный вариант (подробнее: "Ленинградская система отопления: схема, устройство, монтаж"). Второй способ реализуют путем установки специального насоса. Современные технологии предполагают использование в схеме различной запорной арматуры и приборов, осуществляющих контроль над функционированием отопления.

Безусловно, что их установка приводит к удорожанию реализации проекта, но с другой стороны эффективность системы значительно возрастает.

Преимущества модернизации ленинградской системы

Установив в систему Ленинградка современные устройства можно получить ряд преимуществ:

1. Появляется возможность регулировать температурный режим в каждой комнате и подсобных помещениях. Например, повысить обогрев до максимума или понизить до минимальных значений. При этом не рекомендуется полностью отключать отопление, иначе помещение невозможно поддерживать в надлежащем состоянии.
2. Несмотря на снижение или повышение степени нагрева каждого отопительного прибора, это не влияет на работу системы в целом и ее отдельных элементов.
3. Когда появляется необходимость в ремонте отдельно расположенного радиатора, его можно будет отключать. Одновременно все остальные батареи продолжат свое функционирование в прежнем режиме и обогрев частного домовладения не пострадает.

Особенности горизонтальной системы Ленинградка

Если запроектирована горизонтальная схема отопления Ленинградка частного дома, то при разводке труб следует учитывать некоторые нюансы:

1. Магистральный трубопровод нужно укладывать в плоскость пола. Трубы размещают или поверх напольного покрытия или под ним. В последнем варианте потребуется теплоизоляция трубопровода, в противном случае потери тепла в системе будут большими.
2. Монтаж разводки труб выполняют до того, как укладывают напольное покрытие вне зависимости от варианта их укладки.
3. Когда делают однотрубное водяное отопление Ленинградка – схема размещения поверх пола может видоизменяться (прочитайте: "Схема водяного отопления частного дома - возможные виды расчета").
4. Подающую часть трубопровода необходимо устанавливать с небольшим уклоном в направлении движения теплоносителя в сторону отопительных радиаторов.
5. Все батареи надо монтировать на одном уровне и на каждом приборе следует поставить краны Маевского, предназначенные для удаления воздуха, который может попасть в систему при заполнении ее жидким теплоносителем.

Особенности вертикальной системы Ленинград

Когда планируется вертикальная схема отопления Ленинградка, требуется установка циркулярного насоса. Как показала практика, его отсутствие самым негативным образом отражается на работе отопительной системы (прочитайте также: "Вертикальный радиатор отопления - стильно и эффективно").

Среди преимуществ вертикальной разводки труб следует отметить:

• быстрый нагрев радиаторов;
• равномерное распределение нагретого теплоносителя по всем элементам контура;
• возможность монтировать трубы меньшего диаметра.

Что касается недостатков вертикальной схемы разводки отопления частного дома, то он один – необходимость приобретения циркулярного насоса, что требует дополнительных затрат на его покупку и оплату потребляемой им электроэнергии. Если отключится электричество, насос не сможет работать.

Когда реализуется вертикальная схема отопления одноэтажного дома Ленинградка, расстояние от нагревательного котла до последнего радиатора не может превышать 30 метров.

Во всем остальном, в том числе относительно монтажа дополнительных приборов, эта система аналогична горизонтальному варианту.

Достоинства и недостатки ленинградской системы

Как и всякая отопительная система, Ленинградка имеет достоинства:

• экономичность реализации проектного решения, как в части материалов, так и относительно стоимости проведения работ;
• доступность элементов отопительной конструкции. Все комплектующие системы – котел, трубы, арматура (регулирующая, запорная и контролирующая) всегда имеются в широком ассортименте в специализированной торговой сети;
• недорогая эксплуатация;
• простота проведения ремонта;
• несложность монтажных работ – сделать ленинградскую отопительную систему можно самостоятельно. Главное разобраться со схемой разводки после ознакомления с информацией на данную тему;
• наиболее эффективна схема отопления двухэтажного дома Ленинградка (прочитайте также: "Оптимальная схема разводки отопления двухэтажного дома").




Имеющиеся у системы недостатки поддаются нивелированию:

• при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет наращивание дополнительных секций на радиаторах в самых дальних помещениях;
• при горизонтальной разводке труб установить полотенцесушители или систему «теплый пол» не удастся;
• конструкция эффективно работает только при наличии циркулярного насоса. Благодаря этому прибору увеличивается давление и степень обогрева.

  Однотрубная схема отопления, детали на видео:

Особенности монтажа Ленинградки

1. Трубопровод монтируют по периметру здания.
2. Обязательно наличие расширительного бака. Он необходим для создания небольшого давления внутри трубопровода и таким образом обеспечивается равномерное передвижение теплоносителя.

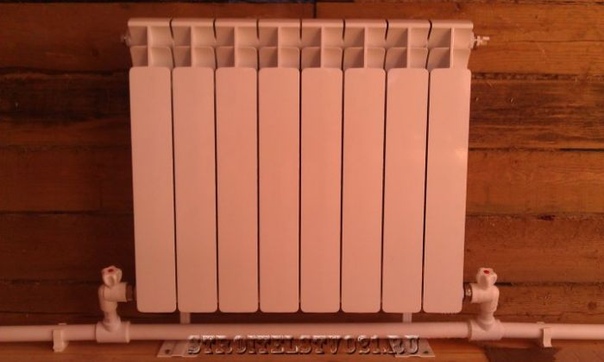

3. Радиаторы в магистраль врезают одним из двух способов. Первый из них – нижний – предполагает подключение по расположенным внизу входным отверстиям. Второй вариант называется диагональным: вход теплоносителя идет от нижнего патрубка, а выход происходит с верхнего отверстия.

плюсы и минусы, какая лучше, как сделать ленинградскую однотрубную из полипропилена своими руками

Вы просматриваете раздел Ленинградка, расположенный в большом разделе Системы.

Однотрубное отопление отличается самой простой схемой соединения радиаторов.

Обходится дешевле других отопительных контуров и доступно к монтажу своими руками.

Его можно смонтировать в одноэтажном доме или небольшом коттедже.

Однотрубное паровое и водяное отопление или «Ленинградка»

Труба подачи и возврата воды — одна, отсюда и название — однотрубное. Магистраль трубы выходит из нагревательного котла и направляется к отопительным батареям, проходит через них и возвращается в котёл.

Проходя последовательно через каждый радиатор, вода отдаёт часть своего тепла на обогрев. Таким образом, к самому последнему радиатору она поступает остывшей.

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

• Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
• Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Главный недостаток системы — неравномерный обогрев комнат. Он ограничивает возможность применения схемы для многоэтажных строений.

Соответственно, однотрубная схема не подходит для отопления квартир, обычно её используют в небольших домах площадью до 100 кв. м.

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

• Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
• Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

Для вертикальной однотрубной схемы возможные следующие варианты:

• Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
• Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

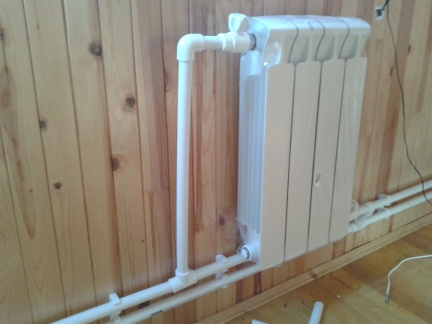

• Врезка непосредственно в магистральную трубу.
• Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки - патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Вам также будет интересно:

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

• Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
• Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

• Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
• Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
• Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
• Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
• Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

• Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

• Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
• Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
• Крепление расширительного бачка — он также выводится в чердачное пространство.
• Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами. При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги. Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы.
• При необходимости — вместе с трубами в систему встраивают циркуляционный насос.
• Наполнение системы водой, проверка возможных течей.
• Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях ленинградской системы отопления.

Однотрубная схема для частного дома

Однотрубная схема Ленинградка — одна из самых популярных систем отопления, предназначенных для обогрева частного дома. Она опробована десятилетиями надёжной работы. Доступная схема монтажа, небольшая цена обустройства, возможность автономной работы сделали Ленинградку одной из самых популярных схем отопительных контуров.

описание, отзывы и схема, фото

Обогрев частного дома – важный вопрос, требующий правильного проектирования и выбора оборудования. Оно должно не только справляться с возложенными на него функциями, но и быть экономически выгодным. Система отопления Ленинградка – наиболее распространенная установка, эффективно обогревающая строение и не зависящая от центральной магистрали.

Оглавление:

1. Плюсы и минусы
2. Установка
3. Отзывы

Что собой представляет?

Оборудование с естественной циркуляцией состоит из батарей и трубопровода. Работа принудительной системы осуществляется при помощи насоса. В качестве теплоносителя для городских квартир используется вода, для частной недвижимости можно применять антифриз. Описание однотрубной системы индивидуального отопления включает перечисление обязательных и дополнительных составляющих:

• Котел, может быть газовым или на твердом топливе.
• Расширительный бак применяется для поддержания необходимого уровня давления.
• Вентили и краны используются для регулировки температуры, циркуляции теплоносителя.

Схема Ленинградки довольно простая: от нагревательного котла прокладывается подающая магистраль, к ней подключают необходимое количество отопительных приборов, затем направляют трубопровод назад к котлу. Такая несложная схема позволяет устройству функционировать беспрерывно, по кругу.

Ленинградка в качестве системы отопления дома лучше всего подходит для индивидуальных строений. Рекомендуемая высота здания составляет не более 2 этажей.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Если горизонтальная однотрубная система отопления закладывается в конструкцию пола, тогда нужно тщательно продумать ее изоляцию, чтобы избежать теплопотерь.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.

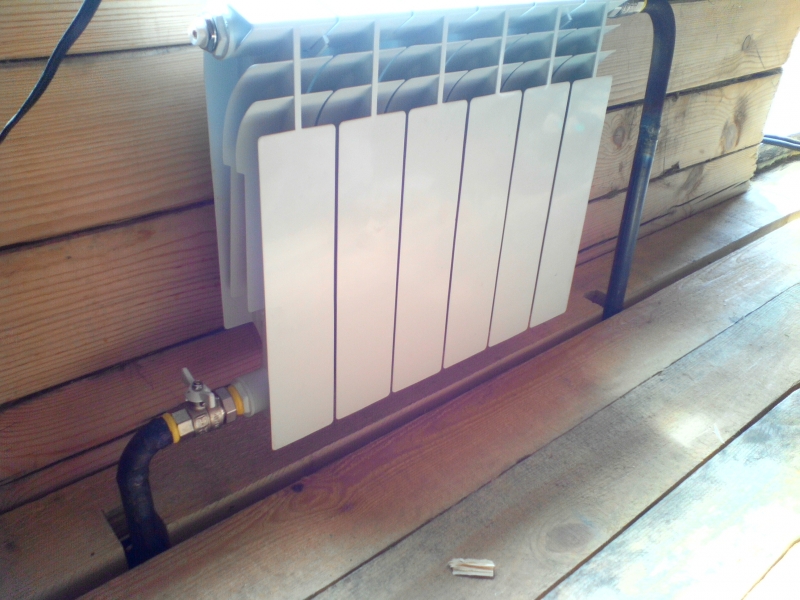

• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

Отзывы пользователей

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

схема, плюсы и минусы, отзывы, фото

Факт остается фактом, уже порядком подзабытая, достаточно древняя, но многократно проверенная на практике система отопления Ленинградка в частном доме вновь набирает былую популярность у владельцев загородных домов и небольших дач. Почтенный возраст схемы не помешал хозяевам новых домиков подключить ленинградскую систему отопления, и, как оказалось, подобное решение имеет в себе рациональное зерно.

Современный вариант Ленинградки

Устройство и принцип работы системы отопления Ленинградка

Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.

Правильное устройство отопительного контура по ленинградской схеме

Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

• Котел водяного отопления;
• Разливная или подающая часть контура с горячей водой;
• Сборная часть контура отопления для охлажденной воды;
• Радиаторы или батареи водяного отопления.

Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.

Закольцованный контур по ленинградской схеме

В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.

Плюсы и минусы ленинградской системы отопления

Сразу возникает вопрос, если данная схема работает эффективно, то почему от нее отказались в пользу иных конструкций. Проблема заключается в том, что у данной системы отопления обогрева имеется достаточно много отрицательных сторон и буквально две-три положительных.

Привлекательность ленинградской системы разводки контура

Плюсы Ленинградки, как отопительной системы, в сравнении с мелкими недостатками выглядят более весомо и убедительно:

• За счет простой конструкции ленинградская схема разводки труб обладает невероятной надежностью и выносливостью, даже при небольших ошибках в планировании гравитационная система отопления будет работать и нормально греть дом;
• Сделать отопление в частном доме на основе Ленинградки не составит особого труда, даже если нет базовых знаний об устройстве и планировании гравитационных или насосных систем обогрева с использованием котла;
• Наконец, самая важная деталь, – если грамотно выбрать схему и правильно сделать отопление, Ленинградку не нужно будет перенастраивать и балансировать перед началом отопительного сезона.

Примером надежности и стабильности может служить тот факт, что Ленинградка, как система отопления в многоквартирных домах, используется и по сей день.

Важно! Один раз водяной контур будет сбалансирован по расходам горячей воды и запущен в работу, после чего система может функционировать на протяжении десятков лет без риска разморозить любой радиатор, даже самый дальний от котла.

Кроме того, большинство мастеров считают Ленинградскую систему обогрева наиболее простой и менее металлоемкой, как по трубам, так и по системам врезки в отопительный контур. Последнее как бы не имеет особого значения, особенно, если планировать делать своими руками отопление ленинградкой из полипропилена, но то, что объем работы значительно меньше, чем в других конструкциях, — это факт.

Минусы ленинградской схемы

Из отрицательных моментов можно выделить два наиболее значимых:

• Во-первых, необходимо точно выдерживать рекомендации по планированию системы отопления, любая самодеятельность или несоблюдение условий подключения батарей к трубам контура напрочь нивелируют преимущества схемы;
• Во-вторых, радиаторы нагреваются и отдают тепло в помещение неодинаково. Те батареи, что расположены ближе всего к горячей стороне котла, нагреваются сильнее всего и выдают максимальное количество тепла, остальные радиаторы оказываются более холодными.

Чтобы выровнять степень нагрева, нужно использовать регулировочные шайбы или вентили на входе в радиатор, а кроме того, нужно правильно выбрать схему подключения батарей к трубам контура.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

• Ставить байпасы;
• Переделывать ленинградскую версию по закрытой схеме;
• Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Схемы подключения системы отопления Ленинградка

Прежде чем пытаться собрать систему по одному из вариантов ленинградской разводки труб, будет правильным обратить внимание на то, каким образом выполняется подключение радиаторов. Кроме того, существуют различия в разводке контура для одноэтажного и двухэтажного здания, действуя по Ленинградской схеме, нужно будет привязывать расположение радиаторов к конкретному типу помещения.

Схема системы отопления Ленинградка для одноэтажного дома

Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

Преимущества такого решения:

• Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
• Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации.

Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

Схема ленинградской системы отопления для двухэтажного дома

На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

Однотрубный вариант контура

В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

Двухтрубный вариант Ленинградки

Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

Ленинградская система отопления многоэтажного дома

Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

Схема для многоэтажного дома

Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

Диаметры труб для системы отопления Ленинградка

Наилучшим материалом для отопительного контура по ленинградскому варианту разводки труб будет полипропиленовая труба с армированным стекловолокном подслоем. Для двухэтажных зданий потребуется специальная полипропиленовая труба «стаби» с армированием алюминиевой фольгой.

Если планировать систему с естественной циркуляцией, то диаметр разливной трубы можно ограничить в 1,5 дюйма. Тогда отводы на ближайшие к котлу алюминиевые радиаторы достаточно спаять из 20-й трубы, а на самых дальних батареях ставят подводы с сечением, увеличенным на 30%.

Для принудительной циркуляции расчет сечения труб выполняют по секундному расходу воды, обычно диаметр получается на 30-35% меньше, чем в первом случае.

Особенности монтажа системы отопления Ленинградка

Для того чтобы схема работала, необходимо соблюдать несколько условий. Во-первых, трубы придется укладывать с уклоном. Первая половина контура выполняется с отрицательным углом наклона, обратная – с положительным.

Во-вторых, система будет работать только при наличии кранов Маевского или вентилей для сброса воздуха, даже если в контур включены байпас и циркуляционный насос. Кроме того, Ленинградка практически не работает при использовании накопительного бойлера.

Заключение

Система отопления Ленинградка в частном доме идеально работает для больших помещений. Например, если в загородном коттедже нет деления на несколько комнат, а жилое пространство оформлено по типу студии или охотничьего домика. Поэтому еще одно название Ленинградки, уже порядком забытое, – барачное отопление. Это означает, что даже в условиях низкой температуры воздуха разморозить котел и батареи практически невозможно.

Отзывы о системе отопления Ленинградка

Сафиулин Шамиль, 65лет, г. Уфа:

Сделал отопление по Ленинградке в бане, подсобке и пристроенной летней кухне, котел стоит в доме, трубы стальные. Зимой даже без насоса греет так, что приходится открывать двери. Сама по себе система неплохая, но трудно регулировать раздачу тепла кранами. Когда баню грею, по нескольку раз приходится бегать в дом, чтобы убавить или добавить газа, а так горя не знаю.

Малахов Алексей, г. Санкт-Петербург:

Случайно разморозил старую систему со встроенным насосом, хотя специалисты говорили, что с байпасом и расширительным баком батареи заморозить нельзя. Оказалось, что в поселке выключили свет на сутки, и все размерзлось. Мой совет – выбрасывайте насос, ставьте открытый бак, а сами трубы только пластиковые. Не будут гудеть батареи, и можно не бояться разморозить отопление.

Схема отопления ленинградка | Секреты и Нюансы

Особенности ленинградки Монтаж системы

Ленинградка — схема одной трубы, и у неё есть как плюсы, так и минусы. Давайте их подробно разберём, а Вы уж решите, подходит она Вам или нет.

Эта схема отопления выполняется как в горизонтальном, так и в вертикальном исполнении.

При вертикальном исполнении подача теплоносителя происходит сверху.  Для этого делается верхний контур, располагающийся или на чердаке, или в стене выше радиаторов отопления, и уже от него спускаются вниз стояки, к которым подключаются радиаторы.

В многоэтажных домах такая схема себя оправдывает, а в одно — двухэтажных домах лучше делать горизонтальную ленинградку, которую мы и будем разбирать по косточкам.

Горизонтальная схема отопления ленинградка предпочтительна в тех случаях, когда труба укладывается (прячется) в стену.

Делается она, как я уже говорил, на одной трубе, металлической или полипропиленовой, только не металлопластиковой.

Из секции коллектора Подача выходит труба, к ней подсоединяются и вход и выход радиатора, затем следующего радиатора (я делал до 8 штук), и пройдя последний, возвращается в коллектор на секцию Обратка.



Особенности ленинградки

Cначала о плюсах, так как они гораздо весомее.

1. Дешевизна. Радиаторы питаются с одной трубы. Прямая экономия на количестве и стоимости трубы и теплоизолятора, в который она упаковывается.

2. Экономичность. Теплоносителя для такой линии нужно сравнительно меньше, и для поддержания заданной температуры, потребуется меньше газа

3. Сравнительно проще монтаж. При монтаже в стену, штроб делается только для одной трубы. Это гораздо легче и опять экономия на теплоизоляторе, так как помимо изоляции трубы, ещё утепляется штроб по внутренней поверхности.

Знаю, что утепление штроба частенько не делают, но так же знаю, как потом чешут репу: и почему это интересно на одном участке падает температура.

А падать она может потому, что под штукатуркой в кладке стены остаются сквозные каналы или образуются трещины в наружной штукатурке, или мыши проедят наружный утеплитель.

А так как штробление нарушает внутреннюю штукатурку, то появляются мостики холода, которые образуют на трубе конденсат и охлаждают , даже если она в теплоизоляции.

К утеплению магистрали отопления, будь она в стене, в полу, или под потолком в гипсокартонном коробе, относитесь серьёзно.

Иначе получите трещины в паркете или на потолке, недостаточно теплые радиаторы, перерасход газа и конденсат там где он не нужен..

Теперь о минусах. Минус схемы отопления ленинградка — необходимость и сложность балансировки.

Первые радиаторы, после включения отопления или после повышения заданной температуры, получают больше тепла, чем последние, а значит будут горячее.

Постепенно, температура в радиаторах выравнивается, но лучше сделать так, чтоб они прогревались и охлаждались сразу одинаково.

Для этого, после запуска отопления, подождав минут 10-15, нужно помаленьку поджимать вентиля первых радиаторов, пока прогрев не станет равномерным.

Дело это не терпит спешки, и частенько затягивается, поэтому я и отношу балансировку к минусам ленинградки.

Монтаж системы

Для схемы на 4-5 радиаторов диаметр магистрали Ø25,  диаметра отводов и байпаса Ø20, а для схемы 6-8 батарей,  лучше взять магистраль Ø32, отводы и байпас Ø25,  иначе сделать балансировку будет проблематично.

Байпас (зауженный участок магистрали между отводами к радиаторам), обеспечивает затекание теплоносителя в радиаторы, снятие отдельной батареи, без отключения линии и проведение балансировки.





Байпас с отводами делается отдельно, после чего вваривается в магистраль.

Расстояние между отводами рассчитывается и делается с допуском ±2 мм так, чтоб когда к ним приварятся угловые вентили с американкой, между этими вентилями, точно уместился бы радиатор.

На подтягивание американки у вас будет допустимый люфт 1-2 миллиметра, превысив который она пойдёт на перекос и потечёт.

Чтоб получить точный размер, возьмём радиатор, ввернём в него угловые вентили, с комбинированными муфтами, и замерим расстояние между центрами муфт.





Затем к отводам приварим тройники, и к одному тройнику байпас. Второй тройник делается уже точно по размеру, причем размер берётся между центрами отводов, и плюс к этому отметим размер посадки байпаса в тройник.





Какие нюансы есть при сварке этого узла.

Грубейшая ошибка в этой работе — внутренний наплыв. Подробнее об этом в статье Сварка полипропилена.

Не стоит возлагать  надежды на насос, встраиваемый в систему отопления. Мол поставим насос, и он везде всё прогонит.

Прогнать то он, конечно прогонит, но если половина проходного диаметра закроется наплывом, то теплоноситель, даже под давлением, предпочтёт проскочить по другой чистой магистрали, имеющейся на коллекторе.

А на каждую линию насос не поставишь — дороговато, да и с балансировкой опять же проблемы

Так же и в отвод наполовину, или даже на четверть закрытый наплывом, тепла пойдёт меньше, чем в чистый проход.

Если наплыв закроет часть магистрали после первого или второго радиатора, то в третьем и четвёртом температура станет ощутимо ниже.

Так что остерегайтесь наплывов, и проверяйте каждое сделанное соединение.

Если же наплыв образовался, лучше переделать сразу, чем потом ковырять стену.

Когда элемент готов, вешаем радиатор с угловыми вентилями и комбинированными муфтами на место, закладываем в штроб байпаз с отводами, замеряем необходимую длину отводов, отрезаем лишнее, снимаем комбинированные муфты и привариваем к отводам.

Затем собраем узел, и радиатор и вентили и байпас, устанавливаем на место и подводим к этой части магистраль, делаем на ней метки для сварки, после чего отсоединяем и убираем радиатор и вентили.

На картинках, у меня муфты ещё не установлены, но лучше приварить сразу.





Теперь свариваем байас и магистраль, но перед этим обязательно определяем, какой конец приваривать первым. Случается такая ситуация, что приварив один край, со второго не возможно вставить паяльник, между тройником и трубой.

Так что обязательно прикиньте, какую часть Вы соедините в первую очередь, и как потом соедините вторую.





После этого, займёмся теплоизоляцией и креплением. Изолировать можно кому чем нравится. Главное, чтоб магистраль теряла как можно меньше тепла.

На этом объекте оставалось много пенофола 3 мм., поэтому я сделал два слоя, один отражателем внутрь к трубе, другой наружу. Пришлось повозиться, но зато свёл потери тепла к минимуму.





Перед креплением трубы, снова навешиваем радиаторы, собираем «на живую», и крепим магистраль в штробе. О том как крепить трубы, я писал в статье Тёплые полы.

Затем участки прилегающие к батареям, дополнительно и окончательно закрепляем гипсом, после чего радиаторы снимаются до окончания отделки. Вентили остаются, чтоб испытать магистраль на протечку.





Возможно у Вас возникнут ещё вопросы по схеме отопления ленинградка и не только — спрашивайте в комментариях.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Отопление>>>

описание схемы, преимущества и недостатки, способы разводки

Индивидуальное домостроительство с каждым годом набирает популярности. Несмотря на нестабильность экономики в стране люди стараются самостоятельно решать вопрос покупки собственного жилья. Из практики стало ясно, что такой подход к решению жилищной проблемы является оптимальным. Но вопрос обогрева квадратных метров дома с минимальными затратами на монтаж отопительной системы по-прежнему стоит очень остро среди счастливых домовладельцев.

На сегодняшний день одной из самых простых и доступных схем отопительной системы считается «ленинградский», способ соответствует всем требованиям современного обогрева домов: она обладает высокой эффективностью и экономичностью при сравнительно несложном монтаже и дальнейшем обслуживании. Плюс ко всему такой тип отопления имеет независимое подключение, что абстрагирует его от центральной отопительной магистрали.

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

• минимальный объем расходных материалов;
• простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
• доступность покупки всех комплектующих;
• простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Принципиальные особенности функционирования «ленинградки»

Как уже упоминалось, ленинградская схема разводки отопительной системы подразумевает последовательное подключение всех приборов начиная от котла. Поэтому показатели температуры на входе обратной трубы возврата теплоносителя будут намного ниже, чем на выходе подающего трубопровода. Именно благодаря такой разнице температур, вода естественным путём, по законам физики, циркулирует по контуру системы отопления. При этом однотрубная схема «ленинградки», несмотря на всю кажущуюся простоту, может применяться даже в двухэтажных строениях.

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

• наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
• система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
• теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

1. В горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию, с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
2. В случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

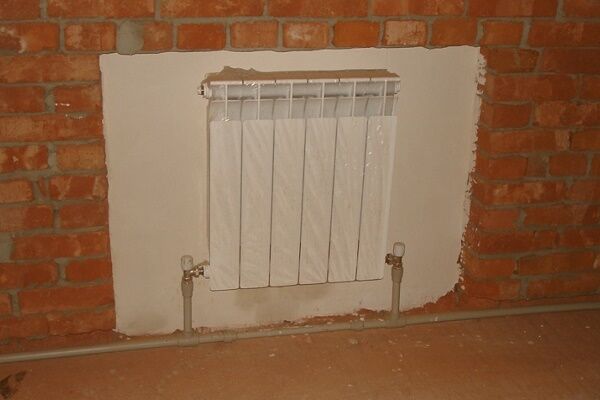

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Закрытая схема отопления «ленинградка»

Однотрубную схему разводки отопительной системы «ленинградка» часто выполняют в закрытом варианте. Такой обогрев дома предусматривает установку расширительного мембранного бака, благодаря которому в системе создаётся избыточное давление. В большинстве случаев его уровень, невысокий, и достигает не более 1,5 атмосферы. Плюс ко всему такую отопительную систему обязательно оснащают манометром, воздухоотводчиком и предохранительной системой в виде клапана.

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

Оцените статью: Поделитесь с друзьями!

Как работает система отопления Ленинградка без насоса

Комплекс отопления «Ленинградка» был разработан во время существования СССР.

Популярность этой системы не падает со временем. Залогом актуальности Ленинградки является простой монтаж.

Тепло проходит по всему зданию благодаря своим компонентам: котел, трубы, и радиатор отопления.
Значимые преимущества Ленинградки:

• Минимальные затраты на оборудование.
• Простота монтажа.
• Прокладка труб в любом месте.
• Наличие подключения нескольких котлов для отопления.
• Мобильность отопления дачного и садового домов.
• Безопасность.
• Возможность установки системы «теплого пола».

Труба обогрева прокладывается со стороны внешней стены зданий. Суть: взять здание в кольцо.

Подобная схема подключения работает в определенной последовательности. Температура воды в обратной связи будет ниже, чем в подающей трубе. Система однотрубной Ленинградки позволяет создавать эффективные системы обогрева в одноэтажных и двухэтажных домах.

Дополнительные возможности однотрубной системы отопления

Однотрубный комплекс по стандартам может быть оснащен регулятором, клапаном, и вентилем для баланса. Элементы позволяют улучшать уровень обогрева помещений. Схема отопления Ленинградка контролирует температуру и экономит затраты теплоты. Ограничивается теплоотдача в неиспользуемых помещениях.

Регулируются отдельные отопительные приборы, не меняя температурного режима.

Установка циркуляционного насоса и вентиля на каждую батарею обеспечивает контроль системы отопления Ленинградка без насоса.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в систему отопления добавляются элементы:





• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Это происходит независимо от других устройств. Оптимальным вариантом станет включение схемы байпасных вентилей в систему отопления.

Виды разводки комплекса отопления «Ленинградка»

Обеспечение теплоизоляции труб увеличивает эффективность работы общей системы отопления. Второе качество - отсутствие перегрева конструкции пола.

Монтаж существует в двух вариантах:

• Горизонтальная система. Предполагается объединение всех батарей в единую схему, подключенную к стояку. Система монтируется внутрь пола, и присутствует в напольном покрытии. Батареи расположены на одинаковом уровне. Происходит обеспечение хорошего нагрева помещения.
• Вертикальная система. Затрудняет ведение учета потребления тепла в многоэтажных домах. Оптимальный вариант для частного сектора.

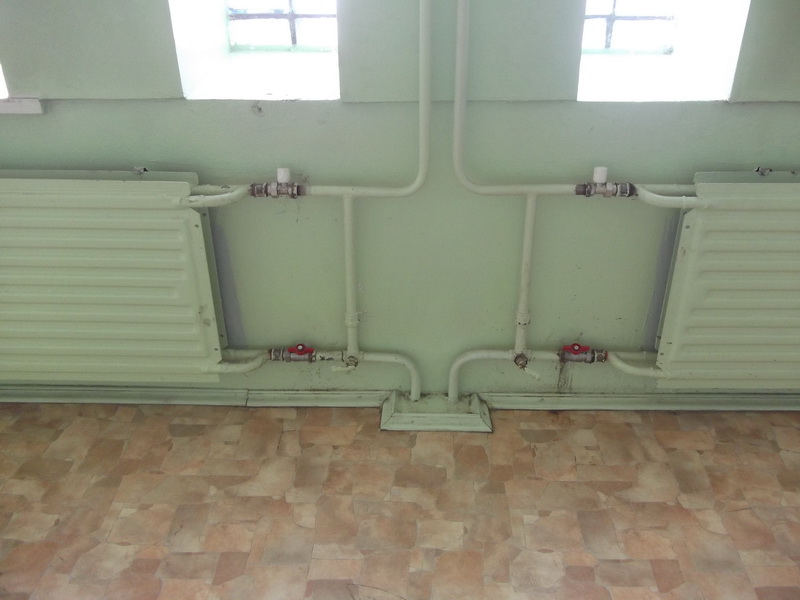

Фото системы отопления Ленинградка представлены в этой статье. Конструктивный подход к схеме определяет особенности:

• Трубопровод устанавливается по всему периметру помещения.
• Внедрение в систему отопления расширительного бака.

Негативные стороны однотрубной системы отопления

Внимание уделяется не только достоинствам комплекса отопления, но и недостаткам:

• Теплоноситель распределяется неравномерно при использовании схемы естественной циркуляции. Радиаторы в дальней комнате оснащаются дополнительными секциями.
• Использование горизонтальной разводки труб не позволит установить «теплый пол».
• Увеличение давления теплоносителя.

Сущность монтажа однотрубной системы своими руками

Принцип установки системы отопления Ленинградка без насоса:

• Прокладывание магистрали происходит в границах размеров помещения.
• Врезание добавочной вертикальной трубы.
• Происходит размещение бака для увеличения давления воды.

При установке однотрубной системы своими руками учитываются навыки и владение сварочным аппаратом.

В системе обогрева присутствует различная плотность жидкости. Горячая вода попадает в радиатор, и вытесняет холодную воду.

Большинство людей поддерживают схему отопления Ленинградка. Это обусловлено простотой установки. Использование однотрубной системы обогрева позволит сэкономить денежные средства и массу личного времени.



систем, отопление в которых построено по одноконтурному принципу

Одним из важнейших вопросов при строительстве частного загородного дома является устройство и установка системы отопления. От того, насколько хорошо решена эта проблема, зависит эффективность и скорость теплообмена воздуха и надежность всей системы. Если правильно подойти к этому аспекту, мы сможем сделать не просто трубопровод, способный эффективно обогревать помещения, но и удовлетворить все дизайнерские моменты в интерьере помещения.И здесь особое внимание следует уделить тому типу обогрева, который вы будете использовать. В этой статье мы постараемся раскрыть все особенности, которыми обладает система «Ленинградка».

Системы, отопление которых построено по принципу однотрубной схемы

На данный момент существует два основных способа прокладки трубопровода. Это может быть однотрубная или двухтрубная система. Что касается нашей «Ленинградки», то она относится к первому типу устройств. Этот способ прокладки отопления на сегодняшний день является одним из самых популярных и распространенных в России.А все потому, что «Ленинградка» (системы, отопление в которых построено по одноконтурному принципу) позволяет собственнику выбирать время обогрева и таким же образом обслуживать его, не привлекая специалистов. Таким образом, этот тип трубопровода обеспечивает абсолютную автономию здания от системы центрального отопления.

Какие есть нюансы?

Главный нюанс при использовании «Ленинградки» в том, что она не способна нормально утеплять многоэтажные дома. Поэтому его используют в основном в одноэтажных домах.Хотя, по мнению специалистов, при правильном подходе можно обеспечить эффективное отопление помещения в два этажа. Но в этом случае лучше всего использовать двухтрубные системы. Их установка более простая, а обогрев более эффективный.

На этом фото представлена ​​схема системы отопления «Ленинградка»:

Как мы видим, здесь используется только одна труба, которая постепенно подводится к каждому из радиаторов (батарей) и, наконец, идет к котлу, откуда снова начинает циркулировать.Способ нагрева здесь замкнутый, так как вода течет в системе по окружности по единому контуру с определенной скоростью подачи и количеством жидкости.

Какие преимущества у Ленинградки?

Системы отопления в которых однотрубные, в частности и «Ленинградка», имеют массу преимуществ по сравнению с другими аналогами. Во-первых, благодаря наличию всего одной трубы можно прокладывать трубопровод в самых труднодоступных местах (например, это может быть место под дверным проемом).Благодаря этому можно скрыть лишние трубы от взгляда человека, не повредив тем самым интерьер помещения. Во-вторых, «Ленинградка» очень проста в установке, и при ее установке не нужно вызывать специалистов. В-третьих, «Ленинградка» (системы с одноконтурным отоплением, в которых она применяется практически во всех домах советской постройки) из-за отсутствия второго ряда труб менее затратна в финансовом отношении в установке по сравнению с двухконтурный.

Из недостатков можно отметить только низкую теплопроводность. Из-за этого в многоэтажных домах не используется однотрубная система отопления «Ленинградка».

Схема отопления одноэтажного дома с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией теплоносителя

В наш век стремительно меняющихся технологий эту схему (также называемую гравитационным или гравитационным) отопления частного дома можно было бы считать морально устаревшей, если бы не ее простота, надежность и экономичность.Самотечная система отопления до сих пор широко используется при строительстве собственного дома и считается лучшим техническим и экономическим решением. Небольшое давление в сети ограничивает его объем, но для одноэтажного жилого дома эта схема очень эффективна и часто рассматривается как альтернатива отоплению с помощью насосных агрегатов.

Отопительный контур с естественной циркуляцией

В автономном отоплении одноэтажного или двухэтажного собственного дома допускается применение специальных незамерзающих антифризов, но не рекомендуется применять антифриз в системах с естественной циркуляцией теплоносителя.

Основные недостатки антифризов для использования в отопительном контуре естественной циркуляции:

• В отопительном контуре с естественной циркуляцией конструкции расширительного бака предусматривают контакт с окружающим воздухом. Антифризы быстро испаряются, загрязняя окружающую среду;
• Необходимость постоянного контроля за объемом теплоносителя и его периодического пополнения;
• Антифризы обладают низкой теплоотдачей, что способствует небольшому отводу тепла радиаторами от охлаждающей жидкости при ее циркуляции.Это приводит к перегреву антифриза в контуре и в самом котле;
• Использование перегретого антифриза в замкнутом контуре способствует обильному образованию отложений внутри теплообменника, забивающим отверстия в трубках.

Наиболее оптимальным теплоносителем в схеме гравитационного типа для отопления одноэтажного или двухэтажного жилого дома является водяной теплоноситель ввиду его невысокой стоимости и доступности.

Естественная циркуляция в отопительных контурах

Основными функциональными элементами системы отопления с естественной циркуляцией жилого дома являются:

• Котел, нагревающий горячую воду;
• Расширительный бак, представляющий собой емкость для слива лишней воды, которая появляется при увеличении объема водяного теплоносителя в контуре при его нагревании;
• Трубопроводы для подачи горячей воды от котла к радиаторам отопления и возврата охлажденной жидкости от радиаторов обратно в котел (для чего обратная часть системы отопления в быту называется обратной).Вместе они образуют замкнутый контур циркуляции теплоносителя;
• Радиаторы отопления.

При нагревании теплоносителя увеличивается его объем, избыток нагретой воды поднимается вертикально до расширительного бачка, в системе создается гидростатическое давление в зависимости от разницы в весе водяных столбов горячего (подающего трубопровода) и холодная (возвратная) вода.

Под этим давлением горячая вода течет из верхней точки теплотрассы (красная линия на схеме) к радиаторам отопления.Охлажденная в радиаторах вода по обратной магистрали (синяя линия) поступает на вход котла. Самотечная система отопления в одноэтажном или двухэтажном доме работоспособна только в том случае, если при монтаже предусмотрены уклоны горизонтальных участков трубопровода обогрева в сторону движения жидкости. Тогда теплоноситель сможет двигаться вниз под действием собственного веса с наименьшим гидравлическим сопротивлением.

Еще одним фактором, влияющим на движение жидкости, является давление циркуляции, обозначенное на рисунке буквой N.Чем выше разница уровней радиаторов и бойлера, тем быстрее в контуре движется вода.

В самотечных системах отопления расширительный бак не закрывается крышкой, поэтому эту систему часто называют открытой. Все воздушные пробки из теплотрассы вытесняются в верхнюю часть контура, и там устанавливают емкость, открытую для контакта с атмосферой. Система, использующая герметичные резервуары, называется закрытой. В его составе используется помпа; по принципу действия он уже носит вынужденный характер.

Скорость относительно воды

При цикличном изменении температуры горячая вода находится в верхней части системы отопления, холодная влага перемещается по нижним трубам. Основной движущей силой естественного (без давления со стороны насоса) движения жидкости в контуре является давление циркуляции, которое зависит от соотношения высот котла и самого нижнего радиатора. На рисунке ниже представлена ​​графическая диаграмма возникновения циркуляционного напора h. Параметр h имеет постоянное значение для этого контура и не изменяется во время работы системы отопления.

Для создания оптимального давления котел отопления устанавливают с максимальной глубиной размещения, например, в подвале. В свою очередь расширительный бачок необходимо установить повыше. Часто ставят на чердаке дома.

Скорость циркуляции воды в контуре при установке самотечной системы отопления частного дома своими руками определяется следующими факторами:

1. Величина циркуляционного давления. Чем он больше, тем больше расход воды в теплотрассе;
2. Диаметры труб отопления.Небольшие размеры внутреннего сечения трубы обеспечат большее сопротивление потоку воды, чем трубы с большим диаметром. Для однотрубных или двухтрубных систем при самотечной разводке намеренно завышают размер труб до D на 32-40 мм
3. Материалы для изготовления контурных труб. У современных полипропиленовых труб гидравлическое сопротивление в несколько раз ниже, чем у стальных трубопроводов, поврежденных коррозией и покрытых отложениями;
4. Наличие поворотов в тепловой сети.Идеальный вариант - прямой трубопровод;
5. Обилие фитингов, переходников, стопорных шайб. Каждый клапан снижает давление.

Процессы естественной циркуляции очень инертны и протекают медленно. Время между розжигом котла и полной стабилизацией температуры в помещениях составляет несколько часов.

Схема

По способу подключения радиаторов отопления принято различать две схемы установки контуров системы отопления: однотрубную и двухтрубную.

Для однотрубной монтажной сборки своими руками характерно последовательное расположение нагревательных приборов по цепи питания. Пройдя сверху через все радиаторы (красная линия), вода возвращается по обратной линии (синяя линия) в котел.

В двухтрубной схеме монтируются два отдельных циркуляционных контура. Один горячий теплоноситель течет, подводя тепло к радиаторам, по другому контуру - охлажденная вода направляется от радиаторов к котлу.

На рисунке ниже изображена двухтрубная система отопления для двухэтажного дома. Распределение теплоносителя (красная линия) по радиаторам начинается с максимальной высоты H, обеспечивающей необходимое давление циркуляции. Охлажденный теплоноситель (синяя линия) собирается в обратной магистрали и направляется на вход котла.

Самотечные системы отопления для частного дома впечатляют простотой устройства, простотой обслуживания и энергонезависимостью. У них нет насосных агрегатов, создающих дискомфорт для проживания своим шумом, отсутствуют вибрации, сопровождающие их работу.Безаварийный срок службы систем с естественной циркуляцией оценивается в полвека, так как в них отсутствуют электронасосы и средства автоматизации. В целом гравитационные схемы проигрывают системам принудительного отопления по ряду баллов:

• излишняя инерция вынуждает ждать несколько часов, пока контур не достигнет необходимого теплового режима;
• сложность монтажа, обусловленная необходимостью точных расчетов уклонов горизонтальных участков теплотрассы;
• отсутствие насоса ограничивает общую длину теплотрассы;
• непрерывный контроль уровня охлаждающей жидкости в расширительном бачке.
№

Наиболее подходящей областью применения системы с естественной циркуляцией являются частные дома низкой этажности (1-2 этажа), площадью до 100 квадратных метров. м и горизонтальный радиус гравитационной цепи не более 30 м.

Схема отопления (с естественной циркуляцией) частного дома своими руками

Если вы решили оборудовать систему отопления для дачи или загородного дома, то нужно подумать об эффективности, максимальной надежности и удобстве работы.

Особенности компоновки

Если речь идет о принудительной циркуляции теплоносителя в трубопроводной системе, то в процессе проведения работ необходимо будет установить насос, который должен располагаться на участке теплотрассы.Благодаря такому взаимодействию можно будет обеспечить более быстрое и постоянное движение воды. В этом случае недостатком является стоимость установки дополнительного оборудования. Если вас интересует схема отопления (с естественной циркуляцией) частного дома, то в установке насоса не будет необходимости. Это потому, что плотность горячей воды намного ниже, чем у холодной. За счет этого осуществляется выталкивание одной жидкости другой. Охлаждающая жидкость, двигаясь по трассе, отдает определенную часть тепла батареям, постепенно остывая.Возвращающаяся холодная жидкость выталкивает горячую и легкую воду обратно в трубы. Этот цикл повторяется постоянно. Процесс нельзя приостанавливать, пока котел не прогреется. При необходимости отопительный контур с естественной циркуляцией (это касается в первую очередь частного дома) можно в любой момент дополнить насосом, которым хозяева могут при необходимости быстро и равномерно обогреть жилище.

Основные положительные характеристики

Наличие насоса влечет за собой дополнительные затраты энергии.А его отсутствие, наоборот, позволяет неплохо сэкономить. Такие системы совершенно бесшумны и не вызывают лишних вибраций. Система отопления частного дома (с естественной циркуляцией) «Ленинградка» имеет ряд преимуществ, среди которых можно выделить уникальную способность к саморегулированию, очень длительную безотказную работу, которая составляет 30 лет, термическую стабильность и высокая ремонтопригодность.

Подготовка к работе

Если вы решили самостоятельно провести монтажные работы, то вам стоит рассмотреть схему отопления (с естественной циркуляцией) частного дома.Путь будет содержать определенный набор элементов. Помимо прочего, он содержит: расширительный бачок, расположенный в самой высокой точке; трубопровод, который может быть одинарным или двойным; радиаторы отопления, а также котельное оборудование. Последний будет нагревать теплоноситель. Перед началом работы важно помнить, что скорость и сила, с которой вода будет двигаться через систему отопления, зависят от объема, веса и плотности горячей жидкости. Не менее важную роль играет и внутренний диаметр труб, от этого параметра зависит коэффициент сопротивления, а также высота установки радиаторов отопления по отношению к котлу.Мастер должен знать, что к горизонтально ориентированным трубопроводам предъявляются особые требования. Их необходимо устанавливать с обязательным уклоном, который составляет 5 миллиметров на метр, поворачивая трубы по ходу движения. Только так охлажденная вода будет стремиться к котлу. Схема отопления (с естественной циркуляцией) частного дома предполагает установку на пути теплоносителя меньшего количества элементов, которые смогли бы увеличить сопротивление.

Расчет мощности перед установкой

Если вы выбрали схему отопления частного дома с естественной циркуляцией, то перед тем, как приступить к обустройству системы, нужно определиться с мощностью котельного оборудования.Такие расчеты можно произвести любым из нижеприведенных методов. Первый предполагает использование объема, второй - площади. Мастер должен помнить, что каждый из этих вариантов позволяет получить лишь приблизительный результат в самых идеальных условиях. Если здание не утеплено, следует приобретать оборудование с небольшим запасом. Тогда как для энергосберегающих зданий в качестве значения мощности на квадратный метр достаточно будет принять цифру в пределах 60 ватт.

Определение вместимости по объему

Если вы будете реализовывать схему отопления частного дома с естественной циркуляцией, то наиболее точный расчет будет по объему отапливаемого помещения.Первоначально это значение должно быть определено умножением на 40 Вт. Следующим шагом будет добавление поправочных коэффициентов. Если мы говорим о частном доме, а комната граничит с улицей сверху и снизу, то нужно результат умножить на 1, 5. Если есть комната, расположенная возле утепленной стены, значение следует умножить на 1,1. При наличии утепленной стены умножение производится на 1,3. Что касается каждой двери, выходящей на улицу, то к ним нужно добавить 200 Вт. Для окна нужно добавить 100 Вт, минимальное значение - показатель равный 70, коэффициент в каждом случае будет зависеть от размеров проема.

Определение мощности по площади

Если будет оборудована закрытая система отопления частного дома с естественной циркуляцией, то можно рассчитать мощность и площадь. Самый простой метод - определить мощность котла по рекомендациям СНиП. Подсчитано, что на 10 квадратных метров требуется 1 кВт мощности. Общую площадь дома нужно умножить на 0,1. Важно учитывать разные коэффициенты, каждый из которых используется для определенных территориальных зон.Например, для Крайнего Севера этот показатель может варьироваться в пределах от 1,5 до 2. Для средней полосы эти цифры варьируются, начиная с 1,2 и заканчивая 1,4. Если мы говорим о южных регионах страны, то коэффициент может быть равен 0,8-0,9.

Монтажные работы: двухтрубная система

Система водяного отопления частного дома с естественной циркуляцией может быть оборудована по двухтрубной схеме. Несмотря на то, что монтажные работы в этом случае более сложны, распространение получила именно такая схема.При его реализации жидкость будет двигаться по двум трубам, одна из которых будет проложена сверху, куда будет стекать нагретая вода; в то время как второй должен быть размещен ниже, туда потечет остывшая жидкость.

Технология работы

Если вы рассматриваете схему и особенности установки отопления (с естественной циркуляцией) частного дома, то можно использовать двухтрубную систему. Проведение этих работ требует соблюдения определенных инструкций. На первом этапе мастеру следует выбрать место, где будет располагаться блок хранения.

Над котлом монтируется расширительный бак, и вы можете соединить эти элементы между собой вертикальной трубой, которую после установки необходимо обернуть изоляцией. Примерно на уровне трети расширительного бачка нужно прорезать верхнюю трубу, предназначенную для транспортировки нагретой жидкости. Замеряем расстояние от верхней точки до пола, после чего подключаемся к проводке. Эти работы выполняются на высоте 2/3. Ближе к верху расширительного бачка выйдет из строя еще одна труба, которая будет переливаться.С его помощью излишки будут убраны в канализацию. На следующем этапе трубы подводятся к радиаторам. Батареи необходимо подключить к нижней трубе, установка которой осуществляется параллельно с верхней.

Наконечник мастера

При установке системы отопления частного дома (с естественной циркуляцией) своими руками важно постараться как можно точнее расположить трубы. В этом случае необходимо обеспечить оптимальный перепад высот между котлом и радиаторами.Первые необходимо монтировать под отопительными приборами, поэтому лучше всего приобрести напольный прибор, который будет удобно располагаться в подвале или в специальной нише.

Нюансы работы

Чердак необходимо утеплить. Если температура в нем чрезмерно низкая, то есть вероятность, что жидкость в трубах замерзнет. Важно придерживаться нескольких правил, одно из которых предполагает расположение верхней трубы с определенным уклоном, который должен составлять примерно 7 градусов.По возможности котельное оборудование следует располагать значительно ниже отопительных приборов. Посетив магазин перед началом работы, следует выбирать трубы из металла или полимеров. Внутренний диаметр изделия должен составлять 32 миллиметра. Балансировку двухтрубного отопления, если трубы были подобраны правильно, делать не придется. Однако необходимо будет установить дроссель на шланги к каждому радиатору.

Следует отметить, что на прокладку двух цепей уйдет достаточно большая сумма денег.На это у мастера уйдет много времени, но такая система эффективнее и предпочтительнее.

Однотрубная установка

Если вы будете прокладывать систему отопления для частного дома (с естественной циркуляцией), то желательно перед началом работ рассмотреть фото таких схем. Если вы решите использовать однотрубную систему, вы сможете снизить затраты на установку. В этом случае необходимо будет проложить только одну трубу. Система будет иметь циклический замкнутый контур, предполагающий размещение радиаторов параллельно основному кольцу.Разрывать его в определенных точках не требуется. Можно будет оборудовать каждый радиатор вентиляционным отверстием. Такое решение даст возможность избавиться от воздуха в каждой из отдельных секций. Для выравнивания температуры необходимо будет установить дроссели и термоголовки. Сегодня довольно популярна однотрубная закрытая система отопления. В некоторых случаях можно пренебречь наличием расширительного бачка, изолируя таким образом охлаждающую жидкость. Как известно, в форсированной системе скорость движения теплоносителя по системе трубопроводов зависит от производительности насосного оборудования.С естественной циркуляцией дела обстоят иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными. С естественной циркуляцией дела обстоят иначе.Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил. Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными. С естественной циркуляцией дела обстоят иначе. Чтобы увеличить скорость движения воды, необходимо придерживаться определенных правил.Запорная арматура должна быть подобрана максимально правильно; важно следить за переходами диаметров. Необязательно снабжать систему многочисленными витками, которые могут стать непреодолимым препятствием для теплоносителя. Мастер должен свести к минимуму любые препятствия, стараясь сделать секции как можно более прямолинейными.

Рекомендации по работе

Аналогичная система отопления (с естественной циркуляцией) частного дома, схема которой предполагает наличие только одной трубы, комплектуется изделиями, внутренний диаметр которых может варьироваться от 32 до 40 миллиметров.Внутренняя поверхность труб должна быть максимально ровной, идеальной, единственный способ не допускать скопления отложений, но металлические аналоги рассматривать вообще не стоит.

Заключение

Система отопления частного дома с естественной циркуляцией, без радиаторов, сэкономит вам много денег. Однако перед проведением этих работ стоит подумать о целесообразности их выполнения.

Система отопления с естественной циркуляцией

Обустраивая отопление небольшого загородного дома или коттеджа, в первую очередь думают об эффективности, простоте и максимальной надежности.Чаще всего встречается система отопления с естественной циркуляцией, отвечающая всем вышеперечисленным критериям.

Принудительная циркуляция теплоносителя по трубопроводам осуществляется с помощью рабочего насоса, который устанавливается на участке теплотрассы. Благодаря такому взаимодействию обеспечивается постоянное и быстрое движение жидкости. Недостаток - стоимость дополнительного оборудования.

Узнайте больше о естественном кровообращении.

Для оснащения системы отопления естественной циркуляцией насос не требуется.Плотность нагретой воды ниже, чем у холодной, из-за чего одна жидкость вытесняется другой. Охлаждающая жидкость, двигаясь по трассе, отдает часть тепла радиаторам и постепенно остывает, возвращаясь обратно и вытесняя более теплую и более легкую воду в трубы. Цикл повторяется снова.

Этот процесс нельзя остановить, пока котел не нагреется. Систему с естественной циркуляцией можно в любой момент оснастить насосом и запустить его по мере необходимости для равномерного и быстрого обогрева помещения.

Основные преимущества

Одно из преимуществ таких систем - экономичность. Затраты на установку и обслуживание сведены к минимуму.

Наличие помпы повлечет дополнительные расходы на электроэнергию. Его отсутствие, напротив, даст возможность сэкономить. Такие системы совершенно бесшумны и не вызывают лишних вибраций.

Другие преимущества включают:

• Способность к саморегулированию
• Термическая стабильность
• Длительное время безотказной работы - 30 лет
• Высокая ремонтопригодность

Типовая схема

Если более подробно рассмотреть схему с естественной циркуляцией теплоносителя, то она будет содержать следующий набор элементов:

1. Расширительный бак, который находится на самой высокой точке
2. Радиаторы отопления
3. Трубопровод (двойной, одинарный)
4. Отопительное оборудование отопительный котел

Сила и скорость, с которой хладагент будет циркулировать через систему отопления, зависят от веса, объема и плотности горячей жидкости.Немаловажную роль играют внутренние поверхности труб, от которых зависит коэффициент сопротивления, и высота батарей отопления относительно котла.

К горизонтальным трубопроводам предъявляются особые требования. У них должен быть обязательный уклон около 5 мм на метр по ходу движения. Только в этом случае остывшая жидкость будет стремиться обратно в котел.

Надо постараться, чтобы на тракте теплоносителя было меньше элементов, способных повысить сопротивление.Большое количество запорной арматуры, ответвлений и перегибов необходимо компенсировать большим диаметром трубы.

Вас также может заинтересовать оригинальный способ обогрева производственных помещений.

Рассчитать мощность самостоятельно

Приступая к оснащению системы отопления с естественной циркуляцией теплоносителя, необходимо определить мощность установленного отопительного котла. Вы можете выполнить расчеты одним из двух методов:

1. По объему
2. По площади

Надо сказать, что оба варианта расчета дают приблизительные результаты в идеальных условиях.Если дом не утеплен, необходимо приобретать технику с небольшим запасом. В свою очередь, для энергосберегающих построек достаточно принять значение мощности 60 Вт на кв.

Самым точным считается расчет объема отапливаемого помещения. Для начала нужно вычислить это значение и умножить на 40 Вт. Введены следующие поправочные коэффициенты:

1. Для частного дома, граничащего с улицей сверху и снизу, рекомендуется результат умножить на 1.5
2. Если комната расположена у утепленной стены, значение умножается на 1,1, у утепленной стены - 1,3
3. На каждую дверь, ведущую на улицу, прибавляется 150-200 Вт
4. На каждое окно добавляется 70-100 Вт, в зависимости от его размера

Самый простой метод - рассчитать мощность котла, рекомендованную в СНиП - по площади. Подсчитано, что на каждые 10 кв. м. Требуется 1 кВт мощности. Таким образом, общую площадь дома нужно умножить на 0.1.

Необходимо учитывать коэффициенты для разных территориальных единиц:

• Крайний Север - 1,5-2
• Средняя полоса - 1,2-1,4
• Южные регионы страны - 0,8-0,9

Выбор схемы подключения для систем с естественной циркуляцией

Существует огромное количество схем, по которым можно осуществлять естественное регулирование. Но все они разделены на 2 категории:

Несмотря на более сложный монтажный процесс, широкое распространение получила двухтрубная схема отопления с естественной циркуляцией теплоносителя.Жидкость транспортируется по двум трубам: одна проложена вверху и по ней течет нагретая вода, вторая внизу и течет охлажденная вода.

Для самостоятельного построения простого двухтрубного контура можно выполнить следующую инструкцию:

• Сначала выбирается место, где будет размещаться блок хранения
• Над котлом установлен расширительный бак, вместе они соединены вертикальной трубой, которая обернута теплоизоляционным материалом
• На уровне 1/3 расширительной бочки вставлена ​​верхняя труба для транспортировки нагретого теплоносителя
• При измерении расстояния от пола до наивысшей точки необходимо сделать надрез в проводке на высоте примерно 2/3
• Ближе к верху расширительного бачка вылетает вторая труба - перелив, через которую излишки удаляются в канализацию
• Затем нужно проложить трубы к радиаторам
• Батареи подключаются к нижнему водопроводу, прокладка которого должна быть параллельна верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальный перепад высот между радиаторами и котлом.Последние следует размещать под батареями, поэтому предпочтение отдается уличным приборам, которые размещаются в специальной нише или подвале.

Чердак надо утеплить. Если будет слишком холодно, возможно замерзание жидкости в трубах.

Рассмотрим еще несколько правил, которым нужно следовать:

1. Верхнюю трубу рекомендуется начинать с небольшим уклоном - 6-7 градусов
2. По возможности котел устанавливают значительно ниже отопительных приборов
3. Необходимо выбирать трубы из металла или на основе полимеров с внутренним диаметром 32 мм.

Балансировка двухтрубного отопления, если трубы подобраны правильно, не требуется.Тем не менее, дроссели следует устанавливать на соединениях с каждой батареей в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух цепей и время, затрачиваемое на работы.

Чтобы снизить затраты на установку, выберите вариант прокладки всего одной трубы. В этом случае получается циклический замкнутый контур, удовлетворяющий следующим условиям:

1. Радиаторы должны разрезать параллельно основному кольцу, а не рвать его в определенных точках
2. Необходимо снабдить каждую батарею вентиляционным отверстием.Это решение предоставит возможность стравливать воздух в одной конкретной области
3. Для выравнивания температуры рекомендуется установить термоголовки и дроссели

Популярна закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость обращения?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, то здесь дело обстоит иначе.Для его увеличения необходимо придерживаться ряда правил:

• Оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Разнообразные повороты могут стать непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямыми

1. Наиболее подходящий внутренний диаметр трубы 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не накапливать на себе отложения, изделия из стали не следует рассматривать.

Устройство систем отопления с естественной циркуляцией требует определенной подготовки, навыков и знаний.Но чтобы оставаться уверенным в его работоспособности, стоит встроить помпу, включение которой произойдет в случае необходимости.

Схема отопления одноэтажного дома с принудительной циркуляцией: принцип работы и преимущества

Наличие в доме системы отопления - требование, ни у кого не вызывает сомнений. Но точки зрения, по каким принципам он должен работать, расходятся.

Возможны всего два варианта устройства системы отопления (СО).В первом случае теплоноситель движется по трубопроводам СО, подчиняясь основным физическим законам. Такие системы относятся к СО с ЭЦ (естественной циркуляцией). Во втором - схема отопления одноэтажного дома с принудительной циркуляцией (ПК) предполагает движение теплоносителя по системе за счет работы встроенного циркуляционного насоса.

Принципы работы СО Центр

Для лучшего понимания принципа работы этой системы следует сначала разобраться, как работает СО ЭК.Этот вопрос подробно рассмотрен здесь.

За счет интеграции циркуляционного насоса в такую ​​систему можно устранить большинство недостатков, добиться равномерного распределения горячего теплоносителя по всем нагревательным приборам, тем самым увеличив эффективность СО и снизив расход топлива, необходимый для котел для поддержания заданных температурных параметров.

Система отопления с принудительной циркуляцией одноэтажного дома теоретически допускает возможность смешивания горячего и охлажденного теплоносителя.Но на самом деле этого не происходит, поскольку установленные модели циркуляционных насосов создают в линиях небольшие давления, не приводящие к перемешиванию.

Правильная регулировка скорости движения воды в системе позволяет с высокой степенью эффективности контролировать количество выделяемого тепла.

Кроме того, СО с ПК позволяет использовать радиаторы любого типа.

Преимущества, которые наличие насоса дает с ПК

• Нет ограничений по диаметру и материалам, из которых используются трубы, применяемые для монтажа ?? указанного типа;
• Это позволяет получить некоторую экономию на закупке материалов по более низким ценам, без потери качества работы смонтированной системы;
• Система упрощает монтажные работы, так как нет необходимости выполнять верхнюю разводку и строго контролировать уклон трубопроводов;
• Отсутствие значительных перепадов температур в системе положительно сказывается на увеличении срока службы элементов и комплектующих ПК;
№
• Имеется возможность выполнения разводки коллекторного типа, что позволяет нагревать все радиаторы до одинаковой температуры вне зависимости от их удаленности от котла;
• Вы можете увеличить длину трубопровода до необходимой;
• Становится технически возможным интегрировать в компьютерный центр дополнительные устройства, например, теплый пол;
• Отопление одноэтажного дома с принудительной циркуляцией позволяет установить необходимую температуру, как во всем доме, так и в отдельных его помещениях.Напоминаем, что регулирование температуры в ЕС ЕС в принципе невозможно.

Недостатки системы

1. Система нестабильна, что, во-первых, увеличивает эксплуатационные расходы на оплату потребленной электроэнергии, а, во-вторых, отключение электроэнергии приводит к остановке насоса;
2. Работающий насос издает определенный шум, который нравится далеко не всем.

Схемы устройства отопления дома с принудительной циркуляцией.

При установке отопительного контура в одноэтажном частном доме он может быть выполнен в следующих вариантах: одно- или двухтрубный.В этом случае разводка может быть нижней или верхней.

Однотрубный СО ПЦ

Выполнена указанная система:

С горизонтальной разводкой в ​​тех случаях, когда ее обустраивают в небольших жилых домах или в производственных помещениях. Из основного стояка поступающая в него горячая вода распределяется по стоякам горизонтально, проходя по ним через все установленные радиаторы. Охлажденный теплоноситель по обратной магистрали возвращается в котел.

Важным требованием является оснащение всех радиаторов вентилями для стравливания воздуха (краны Маевского), а также установка запорной арматуры в начале подающей магистрали, что позволяет контролировать температуру в помещении.

С вертикальной компоновкой. Трасса СО идет с верхних этажей на нижние. В одноэтажных домах без мансарды его не используют.

Двухтрубный SO PC

Схема системы отопления одноэтажного дома с принудительной циркуляцией при горизонтальной разводке может быть выполнена в трех вариантах:

• Коллекторная система;
• Associated CO;
• Тупик SO PC.

В первом варианте каждый нагреватель подключается индивидуально, что способствует их равномерному нагреву.Но изначально это требует повышенного расхода труб на установку, а, следовательно, больших затрат на их покупку.

Связанные СО имеют одинаковые контуры циркуляции хладагента. это делает процесс регулировки температуры более простым и надежным, но увеличивает длину прокладываемого трубопровода. То есть опять лишние расходы.

В тупиковых системах каждый последующий радиатор по направлению потока воды находится дальше от котла, что увеличивает контур циркуляции теплоносителя и снижает эффективность контроля работы СО.

С вертикальной компоновкой. Отопление в одноэтажном доме своими руками по указанной схеме может выполняться с нижней или верхней разводкой.

В первом случае циркуляционный насос подает холодный теплоноситель с обратной линии в котел. От него - до питающей сети и далее по радиаторам. Охлаждаясь, вода через расширительный бак возвращается в котел.

Во втором случае магистральный трубопровод СО располагается над радиаторами (чаще всего на чердаке), а обратка прокладывается на полу помещения или в подвале под потолком.Теплоноситель циркулирует от котла к подающей линии, оттуда к радиаторам, откуда по обратной трубе и через расширительный бачок перекачивается в котел.

Выбор циркуляционного насоса

Насосы

, в первую очередь, подбираются по таким параметрам, как создаваемый напор и мощность. Их необходимое значение предварительно рассчитывается с учетом размеров помещения, которое будет отапливаться ПК.

Отопительная схема одноэтажного дома - виды отопления

В большинстве случаев у рядовых граждан частный дом ассоциируется с одноэтажным домом.Возможно, у нас до сих пор существуют стойкие стереотипы, а может быть, только что наступили кризисные времена, которые заставили нас задуматься не только о стоимости всех строительных материалов, но и о том, сколько нам будет стоить содержание дома. В связи с этим особую актуальность приобретает топливо, которое обеспечит нормальные условия проживания в частном доме. Без топлива сложно готовить и отапливать помещения. Еще на этапе создания строительного проекта хороший хозяин должен учесть все системы жизнеобеспечения. Одной из первых разрабатывается схема отопления одноэтажного дома.Хотя в определенные моменты жизни люди, которые большую часть жизни живут в частном доме, также сталкиваются с такой проблемой, как модернизация существующей системы отопления или ее полная замена. Будет полезно прочитать о системе отопления.

Виды топлива для систем отопления

Любая система отопления должна начинаться с выбора топлива. Это может быть торф, дрова, газ, уголь или жидкое топливо. В последнее время очень часто при устройстве отопления стали использовать отопительные котлы. Но самый экономичный вариант - газовый (подробнее о расчете тепла на отопление можно прочитать здесь).

Однотрубная система и ее конструкция

Конечно, конструктивное решение системы отопления во многом зависит от финансовых возможностей хозяина. На данный момент нет ограничений на техническую реализацию какой-либо системы. На рынке вы найдете материалы и оборудование для любого кошелька. Наиболее доступной и традиционной считается однотрубная система отопления одноэтажного дома с естественной циркуляцией. В качестве теплоносителя здесь используется вода.

Установка циркуляционного насоса может значительно повысить эффективность этой системы.Но это будет абсолютно необходимо только при обустройстве дома с большой площадью. Если речь идет о небольшом домике, то можно полностью обойтись без него.

Обращаем ваше внимание, что организация естественной циркуляции предполагает установку подводящего патрубка с уклоном 5 мм на каждые 2 м трубопровода.

Схема однотрубной системы отопления включает:

1. - Источник тепла, например, отопительный котел.
2. - Трубопровод.
3. - Расширительный бачок.
4. - Элементы для подключения к радиаторам.

Типы однотрубных систем

Системы отопления однотрубные бывают звездообразными, коллекторными и лучистыми.

Однотрубная система отопления одноэтажного дома функционирует довольно просто. Нужно только определиться с материалами, а затем произвести небольшие расчеты на предмет теплопотерь дома.

Вода, нагретая от котла по входам и трубопроводам, попадает к отопительным приборам и, попав в радиаторы, отдает тепло.После этого остывший теплоноситель по той же трубе возвращается обратно в систему теплоснабжения. В самой высокой точке этого вида отопления, которая называется «горизонтальной», находится расширительный бачок.

При движении теплоносителя по трубопроводам через стенки приборов и трубопроводов выделяется тепло. Однотрубную систему отопления с естественной циркуляцией смело и без преувеличения можно считать наиболее экономичной в настоящее время.

Недостатком такой системы отопления является разница температуры теплоносителя в разных точках системы.В конечном радиаторе вода всегда будет намного холоднее, чем в ближайшем к котлу. Кроме того, однотрубная версия не допускает возможности перекрытия одной батареи; необходимо отключить сразу всю систему.

Схема отопления одноэтажного дома может предполагать и двухконтурную конструкцию. В таком варианте дом будет не только отапливаться, но и сразу же обеспечиваться горячей водой. Очень часто можно увидеть две параллельные одноконтурные системы.Один используется для отопления, а второй - для горячей воды. При этом не забывайте, что установка второго контура увеличит потребление энергии примерно на 25%.

В каком бы проекте вы ни хотели обогреть свой дом, самое главное - найти оптимальное соотношение между потерями тепла и потреблением энергии. Кроме того, нужно учитывать силовые характеристики котла отопления, а также КПД радиаторных батарей.

Схема отопления одноэтажного дома

Можно ли самостоятельно организовать отопление частного дома? Да, если у вас есть подробная схема подключения системы отопления.Имеете минимальный опыт работы с конвейером? Тогда вы обязательно с этим справитесь. В этой статье будет проанализирована схема отопления одноэтажного дома. Дадим полезные советы начинающим частным строителям. Главное, чтобы система была отказоустойчивой и дешевой, тогда домашняя работа позволит сэкономить на найме профессиональных работников. Мы подробно разберем однотрубные и двухтрубные сети, а также изучим требования к отоплению частного дома.

Системные требования

Чтобы все работало надежно, необходимо соблюдать следующие требования:

• Отказоустойчивость.Этот параметр отвечает за работу отопительной системы в любой мороз. В нем не должно быть чрезмерной теплоотдачи, так как это помешает нормальной работе системы в холодную погоду.
• Простота установки. Не все собственники могут позволить себе нанять профессионалов для проектирования и монтажа тепловой сети, поэтому нужно выбирать самые простые схемы отопления. Работа, сделанная своими руками, всегда приносит удовольствие.
• Отсутствие зависимости от энергии. Было бы здорово, если бы система могла работать с естественной циркуляцией.Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и естественная, несмотря на снижение КПД.
• Рентабельность. Несмотря на то, что отопительный контур практически не влияет на КПД котла, мы рекомендуем сделать все возможное, чтобы добиться максимальной экономии тепла.

На фото котел, который продолжает работать даже после отключения циркуляционного насоса. Он функционирует в ограниченном пространстве.

Стоит сказать, что пункт «Нет зависимости от энергии» для электрокотлов неактуален, так как ни насос, ни котел не могут обойтись без электричества. Остальные предметы работают с таким агрегатом.

Однотрубная система: анализ цепей

Широкий выбор строительных материалов и сантехники позволяет подобрать проекты для владельцев частного дома с разным уровнем дохода. В первую очередь стоит рассмотреть вариант однотрубной системы, поскольку она считается наиболее доступной, особенно для одноэтажного дома.В однотрубной сети вода циркулирует естественным образом.

Схема выглядит следующим образом:

По возможности стоит установить циркуляционный насос. Это значительно повысит эффективность и результативность конструкции. Но если ваш дом занимает небольшую площадь, то этот агрегат для установки не требуется. Для обеспечения естественной циркуляции уклон основной трубы должен составлять 0,5 сантиметра.

Однотрубная система состоит из следующих элементов:

• Электропроводка.
• Трубопровод.
• Котел для нагрева воды.
• Расширительный бак.

Однотрубная конструкция имеет подвиды: балочная, коллекторная, звездчатая. Конструкция быстро выполняет свою работу, поэтому конструкция проста. Первым делом нужно выбрать материалы для сети.

Система работает следующим образом. Теплоноситель (вода) нагревается от котла, затем по трубам поступает в отопительные приборы. Далее охлаждающая жидкость переходит к радиаторам, которые забирают все тепло.Таким же образом возвращается теплоноситель в котел. Расширительный бак - крайняя точка однотрубной системы отопления.

На сегодняшний день такая конструкция считается самой экономичной для частного дома. У системы тоже есть несущественные минусы. Разница температур в разных точках - это первый недостаток. Например, в радиаторе вода будет намного холоднее, чем в бойлере. Второй недостаток заключается в том, что вам нужно заблокировать всю конструкцию, если вам нужно заблокировать хотя бы одну батарею.

Двухтрубная сеть

Для одноэтажного дома можно своими руками монтаж двухконтурной тепловой сети. Это более дорогой вариант по сравнению с предыдущей схемой, но при этом в доме всегда будет горячая вода. Суть двухконтурной системы такова: первый контур используется для обеспечения горячей водой, второй - для отопления.

Ниже приведен отличный пример двухконтурной сети, которую вы можете установить самостоятельно:

По периметру здания (в гостиной и под полом) проходят два трубопровода - обратный и подающий.Конвекторы, радиаторы и регистры используются в сети как перемычки, которые создают короткое замыкание. Хладагент имеет тенденцию циркулировать через нагреватели, расположенные ближе всего к циркуляционному насосу. Но мы должны убедиться, что удаленные приборы тоже нагреваются. Для этих целей устанавливаются ограничительные дроссели.

Что касается минусов данной системы, то их два:

1. Повышенный риск при размораживании без балансировки.
2. Большое количество трубопроводных систем, отрицательно влияющих на экономию.

Схема реализации для частного дома, установка

Несмотря на то, что водяное отопление с естественной циркуляцией имеет ряд недостатков, которые в основном связаны с его высокой инертностью, то есть медленным обогревом помещения, его все же очень часто используют для оснащения автономного газового или твердотопливного отопления в помещениях. частные дома и квартиры.

Это связано с преимуществами, которые имеет отопление с естественной циркуляцией по сравнению с принудительной прокачкой теплоносителя через систему отопления с помощью электронасоса.

Во-первых, эта система отопления несколько дешевле, потому что не требует покупки насоса, а во-вторых, она не критична к отключениям электроэнергии и всегда будет работать при включенном отопительном котле.

Однако его использование накладывает определенные ограничения на места установки котла и отопительных батарей, требует аккуратной укладки труб и более тщательного проектирования, так как при малейших ошибках в проекте или во время монтажа системы отопления ее эффективность может стать намного ниже.

Принцип работы системы отопления с естественной циркуляцией

Принцип работы такой системы предельно прост и основан на разнице плотности воды при разных температурах. При нагреве в отопительном котле горячая вода по трубе замкнутого контура поднимается вверх, а на ее место течет холодная вода, которая уже остыла в батареях отопления. Чем больше разница высот между верхней и нижней точками отопительного контура, тем эффективнее циркуляция воды в системе, что также зависит от соблюдения наклона труб для слива охлажденной воды от батарей в котел, для того, чтобы снизить сопротивление току воды в системе.

Особенности системы отопления с естественной циркуляцией

Если расчет естественной циркуляции и монтаж системы завершен, она сможет эффективно работать при работающем котле, но в некоторых случаях целесообразно установить насос через вентиль, который можно использовать во время отопления после перерыв для более быстрого обогрева помещений, особенно если контур системы имеет значительные габариты.

Стоит отметить, что возможность работы такой системы без насоса позволяет эксплуатировать ее без ремонта и обслуживания очень долгое время.Благодаря современным прочным компонентам системы отопления с естественной циркуляцией могут работать без вмешательства более 50 лет. Однако следует учитывать, что естественная циркуляция будет чувствительна к любому сопротивлению, поэтому рекомендуется использовать трубы большего диаметра по сравнению с трубами, применяемыми в системах отопления с принудительной циркуляцией.

Считается, что для эффективной работы такой системы отопления общая длина ее контура не должна превышать 30 м, однако это ограничение довольно условно и может быть существенно увеличено, надеясь, что на равномерное прогревание потребуется больше времени. до всех комнат в доме.Конечно, большая инерционность такой системы является ее основным недостатком и для выхода на рабочий температурный режим может потребоваться несколько часов, однако этот недостаток полностью компенсируется ее простотой и высокой надежностью.

Для уменьшения инерции системы и повышения ее эффективности необходимо прокладывать все входные и выходные трубы для естественной циркуляции не строго горизонтально, а с небольшим уклоном, усиливающим поток воды. При этом в верхней части контура обязательно устанавливается расширительный бак, который является не только компенсатором повышения давления в системе и предполагает расширяющийся при нагревании «лишний» объем воды, но и собирает пузырьки воздуха. , что может вызвать образование воздушной пробки.

Эту систему по праву можно назвать саморегулирующейся, ведь когда в помещении холодно, аккумулятор быстрее передает тепло, вода быстрее остывает, а значит, скорость ее циркуляции в системе увеличивается. Когда комната полностью нагревается, циркуляция замедляется до минимума, что способствует экономии энергии.

Выбор материалов для монтажа системы отопления

Эксплуатационные характеристики системы отопления с естественной циркуляцией напрямую зависят от того, какие трубы и из какого материала она проложена.

Чем больше диаметр трубы, тем эффективнее будет работать система, поэтому рекомендуется использовать трубы диаметром 32-40 мм и более.

Многое также зависит от материала труб, например, если вы используете сталь, которая корродирует, шероховатость внутренней части трубы будет мешать нормальному потоку воды и уменьшать скорость ее циркуляции. Также следует избегать резких участков изменения диаметра, необоснованных резких изгибов труб, что непременно приведет к замедлению потока воды и снижению эффективности ее циркуляции.

Примерный расчет системы отопления

Стоит отметить, что хотя отопительный контур с естественной циркуляцией максимально прост, точно рассчитать его параметры достаточно сложно, так как в самой системе и в доме в целом может быть множество факторов, которые будут влиять на эффективность нагрева. Поэтому, какой бы метод расчета вы ни использовали, устанавливать отопление с естественной циркуляцией следует с некоторым запасом. При этом всегда можно более точно отрегулировать необходимую температуру в помещениях, изменив настройки автоматики котла.

На практике используются два метода расчета тепловой энергии, необходимой для обогрева, по площади и объему помещения, с использованием коэффициентов и поправок для учета теплопотерь.

Так, например, при расчете площади используется норма 1 кВт на 10 метров квадратного помещения. Причем для регионов с относительно теплым климатом используется коэффициент от 0,7 до 0,9, для северных широт 1,2–1,3, а для Крайнего Севера этот коэффициент выбран в пределах 1.5–2. Считается, что высота потолка в комнатах составляет 2,5 м, что далеко не всегда верно, и если высота потолка разная, воспользуйтесь методом расчета объема.

Также к общей мощности на каждое окно добавляется еще 100 Вт, на дверь -200 Вт, наличие внешней стены добавляет еще один коэффициент в диапазоне 1,1–1,5. Однако учет всех этих параметров также не позволяет учесть все нюансы, влияющие на сохранение тепла, поэтому тепловая мощность берется с достаточно большим запасом.

Отопительные контуры с естественной циркуляцией

На практике обычно используются две распространенные схемы подачи теплоносителя в аккумуляторы:

• Двухтрубная система. В этом случае прокладывают два контура: контур подводимых труб горячего водоснабжения прокладывается под потолком или на чердаке, а контур, по которому отводится холодная вода от батарей, прокладывается на уровне пола. Каждая батарея подключена как к верхнему, так и к нижнему контурам. Схема наиболее эффективна и позволяет без дополнительных регулировок распределять тепло равномерно, однако ее стоимость намного дороже, а сложность монтажа выше.
• Однотрубная система с естественной циркуляцией. Эта схема на практике применяется гораздо чаще, особенно если речь идет об организации отопления одноэтажного дома. В этом случае замкнутый трубопроводный контур от расширительного бака, установленного вверху дома, например, на чердаке, до котла, установленного внизу, проходит на уровне пола под всеми батареями. В этом случае каждая батарея подключается снизу к трубопроводу общего контура в двух точках. На входе в аккумуляторную батарею по ходу течения воды желательно установить дроссель, с помощью которого можно регулировать подачу воды к каждой батарее, чтобы обеспечить равномерный нагрев как в непосредственной близости от расширительного бачка, так и в конце контура перед входом в котел.

Стоит отметить, что данная система отопления с естественной циркуляцией теплоносителя зарекомендовала себя во многих домах и более десяти лет исправно обслуживает своих хозяев.

Кроме того, система позволяет работать с отопительными котлами любого типа и строить недорогие, надежные и эффективные автономные системы отопления.

ЛЕНИНГРАДКА 58 в Москве - купить квартиру, площадью от 34.00 кв.

О проекте

Жилой комплекс «ЛЕНИНГРАДКА 58» - два многоэтажных дома с большим количеством квартир категории «бизнес», расположенные в престижном благоустроенном районе.

Где находится

«ЛЕНИНГРАДКА 58» в Москве находится в ста пятидесяти метрах от берега Химкинского водохранилища и всего в нескольких десятках метров от Ленинградского шоссе. Рядом нет крупных промышленных зон. В десяти минутах ходьбы находится Парк Дружбы. До Садового кольца около одиннадцати километров.

Сложная среда

По соседству расположены несколько торговых центров, супермаркет, а также вещевой рынок «Модный стадион» и продуктовый рынок «У Водный».По соседству находится спортивный комплекс «Водный стадион», спортивный центр. Петра Великого, до поликлиники № 28 не более шестисот метров.

Школы № 234 и 1315 находятся в пешей доступности, а до ближайшего детского сада не более четырехсот метров.

Транспортная доступность

Станция метро «Водный стадион» находится всего в четырехстах метрах от отеля. В трех минутах ходьбы по Ленинградскому шоссе находится остановка общественного транспорта.Есть четыре маршрута троллейбусов и автобусов.

Варианты новостроек

ЖК «Ленинградка» состоит из двух домов высотой от четырнадцати до двадцати девяти этажей, с множеством террас и выполненных в едином архитектурном стиле.

Дома построены из экологически чистых высококачественных материалов, в качестве материала внешних стен использован красный керамический кирпич. Здания будут иметь монолитные железобетонные каркасы, что гарантирует владельцам квартир возможность беспрепятственно менять планировку.Фасады домов утеплены долговечным утеплителем, который обеспечивает хорошие показатели энергоэффективности, что положительно сказывается на стоимости эксплуатации жилья. Облицовка построек производится клинкерным кирпичом.

Некоторые окна имеют панорамное остекление. Оконные блоки, как и балконные двери, застеклены энергосберегающими стеклопакетами. В квартирах есть открытые не застекленные балконы, есть жилье с просторными террасами.

Здания оснащены бесшумными скоростными лифтами и современными системами пожарной безопасности.Прокладываются инженерные коммуникации современного типа.

Благоустройство

Во дворе устроены пешеходные дорожки и проезды для различных транспортных средств, разбиты газоны и клумбы, посажены деревья, а также различные кусты. Рядом с домами предусмотрены места для временной парковки гостевого транспорта, к услугам жителей новостройки двухуровневый подземный паркинг.

На нижних этажах запланированы коммерческие помещения, в которых разместятся магазины, отделы обслуживания и другие объекты городской инфраструктуры.На территории новостройки строятся детские игровые площадки и спортивные площадки. Организуется современная система уличного освещения.

О жилом фонде

В новостройке продаются квартиры площадью 34-96 м2. В цену включены качественные входные двери и панорамное остекление, также можно приобрести трехкомнатную квартиру, в стоимость которой входит отдельная просторная терраса.

Очные встречи: Алексей Швед vs.Майк Джеймс - Новости

Из дюжины игроков, у которых есть трофей лучшего бомбардира Альфонсо Форда, только трое в настоящее время состоят в Евролиге. Два последних человека, получивших награду, сразятся в пятницу, когда Алексей Швед и Московская область Химки принимают Майка Джеймса и ЦСКА в последнем выпуске Ленинградского дерби.

Джеймс снова лидирует в лиге по результативности в этом сезоне с 19,2 очками за игру, хотя Швед не сильно отстает с 16,8 очками за игру, что является четвертым лучшим результатом в соревновании.Швед пропустил первые четыре игры сезона, но с момента своего возвращения только Скотти Уилбекин из «Маккаби Плейтика Тель-Авив» набрал больше очков, чем 134 Шведа. За это время у Джеймса на 2 очка меньше, но он также сыграл на одну игру меньше.

По среднему показателю результативности в этом сезоне Швед занимает более высокое место, чем Джеймс; его 18,8 - третье место в Евролиге, а у Джеймса 18,4 - четвертое. Основная причина этого - лучшие в лиге 9,4 передачи Шведа за игру, что почти вдвое больше, чем у Джеймса и его 4 передачи.7 за игру.

Их доминирование в последние сезоны не имеет себе равных. С начала кампании 2017–18 Швед и Джеймс занимают первое и второе места соответственно по набранным очкам и среднему результату, несмотря на то, что каждый пропустил половину сезона! В том сезоне 2017/18 Швед выиграл Ford Trophy, набирая в среднем 21,8 очка и установив рекорд Евролиги, набрав 740 очков. Джеймс присоединился к «Панатинаикосу» в Афинах лишь в середине того сезона.

Джеймс стал победителем в сезоне 2018/19 в составе AX Armani Exchange Milan, набрав 595 очков, что является третьим результатом за один сезон в истории Евролиги и средним показателем 19.8 за игру. Швед набирал в среднем 23,3 очка за игру в сезоне 2018/19, но не попал в таблицу лидеров в том сезоне, потому что из-за травм ему хватило всего 14 игр.

Этот матч станет восьмым разом этих двух команд в Евролиге Turkish Airlines. В то время как Швед все это время носил химкинскую форму, Джеймс соревновался со Шведом с Басконией Виториа-Гастейс, Панатинаикосом, Миланом и ЦСКА. Швед всегда блестел в матчах с Джеймсом, однако успехи Джеймса варьировались от команды к команде.

«Химки» и «Баскония» разделили матчи в топ-16 сезона 2015/16, и два года спустя «Химки» обыграли команду Джеймса «Панатинаикос» в единственной встрече. В этих играх Швед набирал в среднем 21 очко, 5 передач и PIR 21,3 по сравнению с 8,3 очками, 3,7 передач и 10,3 у Джеймса. За последние два сезона команды Джеймса «Милан» и ЦСКА провели в совокупности 4: 0 против «Химок», при этом Джеймс набрал 22,5 очка, 4,3 передачи и 20 баллов за игру. Швед был столь же впечатляющим с парой дабл-дабл и средними показателями 23.5 очков, 7,3 передачи и PIR 20,3 в этих поражениях.

Оба мужчины стремятся творить историю. Еще один Ford Trophy для Джеймса сделает его третьим игроком (после Игоря Ракочевича и Кита Лэнгфорда), который выигрывал награду несколько раз, и первым, кто получит ее дважды подряд. Однако Швед может стать первым победителем Ford Trophy, который когда-либо возглавил лигу по результативным передачам. Как бы то ни было, на этой неделе, похоже, предстоит крупное вскрытие карт.

Никита Кучеров, неожиданная суперзвезда, часть 1: (самое) начало

В начале 2018 года Игорь Рабинер из «Спорт-Экспресс» написал фантастический материал о жизни Никиты Кучерова - с самого начала.На этой неделе мы будем рассказывать вам об этом по частям, потому что это очень длинная статья. Вот первая часть перевода, где мама Кучерова Светлана и первый тренер Геннадий Курдин рассказывают о ранних годах Никиты и рассказывают милую сказку о благодарности.

Если вы используете этот материал, просьба указать Игоря Рабинера из «Спорт-Экспресс» и Наталью ( @exxtragalactic ) из Raw Charge.

Автомобиль для первого вагона

11 октября 2016 года нападающий Никита Кучеров подписал трехлетний контракт с «Тампа Бэй Лайтнинг».Сделка была намного скромнее, чем ожидалось (сколько $ 4,76 миллиона в год для молодой восходящей звезды одной из ведущих команд НХЛ?), Но все же первой крупной сделкой в ​​его карьере. Вскоре после этого позвонили первому тренеру Никиты Кучерова Геннадию Курдину. Это была Светлана, мама Кучерова.

«Геннадьич, забери машину».

Сначала он не понял. Она объяснила - или, скорее, напомнила. Еще в детстве Кучеров, в конце 90-х - начале 00-х, Курдин, живший недалеко от семьи будущего Lightning player, регулярно возил его на тренировки и обратно.Курдин заговорил. Ребенок на заднем сиденье слушал - и учился.

«Я тогда ехал на« Жигулях »(т / н ВАЗ 2105) , - вспоминает Геннадий Курдин. «Ленинградка (т / н: Ленинградское шоссе) все время была в пробках. Оказывается, однажды я сказал ему: «[Если / когда] ты будешь играть в НХЛ, ты купишь мне машину?» Думаю, мне надоело возить эту кучу мусора, и я сказал это сгоряча. Я даже не вспомнил! Но он это сделал. И мой вопрос, и его ответ: «Я сделаю.’

«После чемпионата мира приехал Никита, около пяти дней катался с моими ребятами в Подольске. Потом вернулся в Америку, подписал контракт. Под Новый год мне вдруг звонит Светлана и говорит: «Выбери машину». Никита вспомнил это давнее обещание и отправил ей деньги. Я спрашиваю ее: «Какой?» И она отвечает: «Как хочешь». Итак, у меня есть Land Cruiser… »

«Курдин просто пошутил: кто знал, что Никита будет играть в НХЛ?» Рассказывает Светлана Кучерова. «Он был таким маленьким.Но как только он подписал свой первый серьезный контракт, он позвонил мне и сказал: «Я куплю машину Геннадьичу. Спроси его, что ему нужно ».

Никита Кучеров и Геннадий Курдин на детской тренировке в Подольске после чемпионата мира 2016 года. Фото предоставлено Геннадием Курдином

Не каждый первый тренер будет ежедневно водить ученика на тренировку и обратно. И не каждый ученик вспомнит обещание, данное мимоходом 15 (если не больше) лет назад, не говоря уже о его выполнении.Может быть, дело не в обещании, а просто в человеческой благодарности.

Кучеров и Курдин нашли друг друга. Кто знает - что было бы, если бы родители Никиты доверили 5-летнему сыну другому тренеру? Этот посочувствовал, и когда родители работали, он иногда даже водил Никиту с практики в детский сад, где другие дети уже дремали, а по просьбе его мамы обед оставался только для мальчика.

Но три года не было никого, кто мог бы обращаться с просьбами.Это было слишком далеко - десятки тысяч километров.

Сын полковника родился в Майкопе

«Отец Никиты военный, - поясняет Курдин. «Мы тренировались пару лет, когда его отправили работать в Уругвай на три года. Жене пришлось ехать с мужем. Тем временем маленький Никита начал продвигаться на льду. Светлана пришла ко мне: «Что нам делать? Как мы можем его бросить? »

«Я ей говорю:« У тебя мама в Майкопе; приведи ее сюда.Я отвезу его ». К счастью, я жил на соседней улице. Светлана привела маму; иногда приходила сестра. Никита скучал по родителям? Тогда он мало разговаривал. И позже тоже. Только недавно он начал говорить больше ... »

Светлана добавляет: «Никите было семь лет. Ситуация сложная, но что мы могли поделать? Курдин не сказал: «У него все хорошо, оставьте его здесь». Он выразился по-другому: «Что, если он сделает это? И вы потеряете время ».

«Естественно, мы должны были сделать все, чтобы наш ребенок в конце концов не сказал нам:« Если бы ты не взял меня с собой, я мог бы стать кем-то ».’”

«Мы позвонили бабушке и тете из Майкопа. Мы приезжали домой раз в год на каникулы. Никита не плакал. Ему было грустно, но он не плакал. Я сделал. Конечно, он был несчастен без мамы. Но не зря. Я сказал ему: «Сынок, ты вырастешь, станешь игроком и пойдешь, куда хочешь».

«Раз в неделю он тренировался в шесть утра, поэтому ему приходилось вставать в пять. Он любит поспать, но если бы ему пришлось куда-то пойти, он бы встал в любой момент. Даже когда он был маленьким, нужно было только сказать ему, что мы опоздаем на тренировку, и он вскочил на ноги даже с закрытыми глазами.Ответственный! »

Возможно, такая самодисциплина идет от военных корней, начиная с деда по отцовской линии. Родители Светланы живы-здоровы. ее мать, 75 лет, работает в Майкопском футбольном клубе «Дружба» (т / н: означает «дружба») и решительно не хочет уходить на пенсию. Кстати, летом прошлого года Никита впервые за 11 лет побывал в Майкопе, пусть и всего на три дня. Еще в детстве он проводил там каждое лето.

Игорь Кучеров, отец Никиты, является полковником Вооруженных сил России.Первые годы после распада Советского Союза Игорь и Светлана жили в Ашхабаде, где служил муж. Светлана ехала домой к матери, чтобы родить детей, а потом возвращалась. Так родилась единственная в Адыгее НХЛ. (т / н: Адыгея - одна из республик России; Майкоп - ее столица.)

Вскоре после рождения Никиты родители увезли его в Туркменистан. Но по прошествии еще одного года службы они столкнулись с проблемой: если семья останется там и дальше, им придется получить туркменское гражданство вместо российского.В 1994 году, когда Никите исполнился 1 год, Игорь поступил в Военную академию им. М. В. Фрунзе в Москве, и семья получила квартиру. Они получат две комнаты из трех; другой должен был быть для кого-то другого. Он оставался запертым долгое время; к счастью, в конце концов, никто не въехал.

«Кухня была такой маленькой, что даже два человека едва поместились бы, если бы захотели выпить чаю с пирожным», - вспоминает Курдин. Менее года назад Никита Кучеров с женой Анастасией купили новый дом и превратили гараж в небольшой хоккейный каток; Интересно, помнит ли он и эту квартиру.

Светлана Кучерова и двое ее сыновей Денис и Никита. Фото из семейного архива

Его отец был так занят на работе, что у него была возможность выходить на улицу только по воскресеньям, чтобы посмотреть игры сына. Он пойдет туда в штатском. И, в отличие от большинства других пап, которые без колебаний высказывали свое мнение, он был тихим. В «Белых медведях», школу, которую окончил Никита, потребовалось много времени, чтобы понять, что это отец их звездного игрока.

Я спрашиваю Светлану, может ли ее муж, который до сих пор служит, навестить сына в США.

«Еще нет. Но до пенсии ему осталось совсем немного. После того, как он уйдет в отставку, нам придется немного подождать, и тогда он сможет уйти ».

«Был ли момент, когда вы говорили себе:« Никита обязательно выйдет »?» Я спрашиваю.

«Нет. Я знаю с тех пор, как он родился.

Видя мое удивление, она продолжает. «Он был очень подвижным и игривым. Играл все.Когда ему был год, мы купили старый самокат для Дениса, который старше его на три года. Никита подождал, пока ему исполнилось два года, а затем пустился в бег так быстро, что даже не смог бы его остановить. Скутер так сильно грохотал, что это было ужасно. Всего в два года сын стал кататься с холмов так высоко, что у меня перехватило дыхание. Но я ничего не сказал и не остановил его. Потом я заметил его хорошую координацию…

Продолжение следует

Mumwe-nyere kudziyisa hurongwa pamwe kumanikidzwa kuparadzirwa: диаграмма, фото, wongororo

How hwomutambarakede tichagara pamba, zvikurukuru novimba kunaka kudziyisa hurongwa.Musi, pane nzira dzakawanda kuvaka zvivako zvakadaro. Nyore uye panguva imwe chete riri zvakakwana inoshanda vanonzi "кубва Ленинград" - чимве мутопота хуронгва. Kuti mashoko sei pagomo maoko ake pachake, uye tichataura gare gare munyaya ino.

Зваканакира некуипира

Зваканакира вакадаро уронгва, сэзво имве-неньере кудзийиса хоронгва памве куманикидзва купарадзирва, анофанира кунзи звикурукуру шунгу наро, мутенго, мутенго. Zvakaipira zvivako kwakadaro haisi kunyanya yakakwirira waivako kana kushandiswa guru-nharaunda zvivakwa, uyewo gogonera kudziyisa радиаторы pamusoro pamapuriro siyana.

Ндезвипи акасияна мхандо

Мудзимба дзехама казинджи куона вавири чете мхандо звивако звакадай сомунху-ньере кудзийиса хоронгва памве куманикидзва рипарадзирве намахвиндо:

• Вертикально. Паньяя ий, купиша кутапурирана мвура кубва бхайра пакутанга аноквира памусоро паурири. Радиаторы Pano ichipfuurapo ose. Далее, mvura kana antifreeze kunotangira kuti pasi pauriri, pashure iyo kutenderera inodzokororwa. Звадаро, охлаждающая жидкость руноерера кубурикидза уносимудза кунянге резаси уе звичингодаро.Д.
• Чинджикира. Kwakadaro kuroorwa-nyere hurongwa kuiswa mune chete-storey zvivakwa. Muchiitiko chino, mumwe охлаждающая жидкость kuburikidza zvose, радиаторы musha последовательно uye unodzokera pamwe kudzoka mutopota kupinda bhaira.

Магадзирирво "Ленинградка"

Звичисанганиса мумве-ньере кудзииса хуронгва памве куманикидзва рипарадзирве звинотевера звинху:

• Отопление бхайра. Iye anogona kushanda gasi, yakasimba kana mvura mafuta, uyewo kubva simba rive.Кажинджи нйика дзимба мхандо вокутанга кусандисва. Кунакиса мидзиё ий куонеква кунянья мари. Электрический bhaira iri isingadhuri, asi achava kubhadhara zvikuru kuti basa rake. Модель, uchishanda mvura kana rakasimba mafuta, kazhinji kuiswa munzvimbo idzi apo asina akapfupikisa gasi mapaipi uye magetsi network.
• Микуру. Chinhu zvakare inokosha zvikuru chinhu chivakwa akadai imwe-nyere kudziyisa hurongwa pamwe kumanikidzwa kutenderera. Pipe dhayamita mune iyi inogona kuva duku pane apo chaiwo kwebasa СОЖ.Muzongoza nokuti vakadaro kudziyisa gadziriro angashandiswa, вари симби, полипропилен, мапураситики Кана мхангура.
• Redhiyeta kudziyisa. Батарейки mudzimba inogona kushandiswa, simbi, vakakanda simbi, aruminiyamu kana bi-metal. Zviri nani kuti kusarudza wechipiri kana rokupedzisira mhando. Mumwe redhiyeta inofanira nepokuongorora ropa sikuruu.
• Kuwedzera tangi. чайкоша ичи чакагадзирирва кудередза невамве рукоронга кана нешунгу охлаждающая жидкость. Кана куведзера мвура чикаму "мамве" ньоре чакаунзва мугаба ичи.
• Кутендерера помби. Дзимве ари кудзииса мугадзириро циркулирует охлаждающая жидкость вокуитирва - нокути тембирича кусияна мбери уе кудзока неньере. Аси икозвино варидзи дзимба кусандиса нзира имве kumanikidzwa kutenderera. Panyaya iyi, iyo coolant inofamba kunoitika pamusana nokushanda pombi. Кана куришандиса, уногона куиса неньере идуку звикуру, изво кажинджи звиноита купонеса имве мари. Звазвакашатира хуронгва памве куманикидзва купарадзирва звинорева кувимба кваво чете магетси. Звисиней, кана ява кутевера куре нечивако рингашандурва кува дзинонгойтика нзира.Уэзвэ, уногона нгува дзосе кусандиса ремагети ринотакурика.
• Mavharuvhu. Mukuwedzera, magadzirirwo vakadai gadziriro zvinosanganisira siyana faucets, mavharuvhu uye термостатические vharafu.

Zvinoumba basa

Pakugadzira urongwa mamiriro akadai munhu-nyere kudziyisa hurongwa pamwe akamanikidzwa wokufambisa zvinhu zvinotevera:

• Бхайра гохо. Кукарукурета кути чакарурама ий кажинджи ватаканзи ньянзви. Chokwadi kuti yakakura kwazvo akasiyana zvokufunga nezvazvo pakusarudza kupfuura rakakodzera midziyo iyi.Inenge chete kukarukureta rinoitwa inobva chokwadi kuti muchidziisa ose 10 mamita ² kunoda 1 кВт симба чиквата.
• Радиаторы Kuwanda. звазвингава Изви звиногона кувимба сияна звиноконзера памусоро. Дзакананга несимба бхатири чикаму акаратидза пасипоти яке. За 1 мамита ² звебуриро нзвимбо анофанира кунге 100 кВт.
• Расположение nenyere azoshandiswa zvinhu.
• Циркуляционный насос. Chakarurama nokuti mvura yokutanga pakutsvaga nzira:
  Qpu = Qn: 1,163 X DT ^[m3 / h],
  sezvamakaropafadzwa Qn - uwandu kupisa zvaparadzwa kilowatts irgesi kuyévitsva.
• Bhuku rokuwedzera tangi. Риногонаво оверенга пачако. Izvi zvinoitwa nokushandisa nzira:
  V = Aimbova C: (1 - P _iwe / Pmax) xk,
  apo e - коэффициент mvura kuwedzera,
  C - huwandu coolant munyika zviri marita,
  P _{0 tangi,
  P Max - kukutadzisa kuita iri kudziyisa mugadziriro,
  k - achizadza kukwanisa chinhu).
  Zvapedzisira mufananidzo, uye vakaomerwa kumanikidza pakutsvaga chaidzo pamatafura.}

Бхайра

Бхайра ари мамириро акадаи имве-ньере кудзийиса хуронгва памве куманикидзва купарадзирва рикаисва пазаси нзвимбо мицеце уе радиаторы. Какаванда Ири Зимба Камури. Гадза чиквата ичи чинофанира кува памусоро якати чечетере. На кутенгесва икоко уе кутурика йокутеведзера. Danho rokutanga wanamatira uye vakaratidza pamusoro chimbini panze. Unobatanidza kuvimba chete gasi rwokuyera unyanzvi. Zviite iwe hazvigoni maererano nemitemo.

Установочные радиаторы

Рамба кугадзва мамириро акадаи мунху-ньере кудзииса хуронгва памве куманикидзва купарадзирва редунху ийо йаве кукурукурва памусоро апа, установка бхатири.Радиаторы Kazhinji akaturikwa pasi mahwindo. Pre-chokuguma rinoitwa pamadziro upamhi uye kureba redhiyeta. Затем батанидза звири мумабхуракети. Иво акатуриква, уе маточи. Звинофанира рири куитира кути нечепазаси памупендеро вайо хаана кусвика паси дзиненге 10 см. Izvi kure chete angagara pakati aro okumusoro mucheto uye sill. Расстояние от стены - 5 см.

muridzo unoridzirwa

In danho rinotevera masvingo wakaiswa nyere uye стояки. Вход ньере инофанира акаисва памусоро мусана.Стена kugadzira mumabhuraketi akaita. Чубху квакабатана пакати Фитинги. Hazvina varumbidzwa kuita mumutsara marudzi vakawandisa. Izvi kuchaderedza mwero coolant aibuda, saka, unhu yose mamiriro.

Mumwe-nyere kudziyisa maitiro ne kumanikidzwa kuparadzirwa "kubva Leningrad": unobva radiators

Mushure mutsetse chichaitwa, endai unobatanidza radiators. В ичи яйванзошандисва диагональ уйе эзаси матунху. Muchiitiko chokutanga kuti muchidziisa svikiro romugove kunoitika kuburikidza mumwe okumusoro pombi redhiyeta.Йокурурамиса - кубурикидза паси нокунэ румве рутиви. In rechipiri - pombi vaviri akabatanidzwa nechepasi. Установка yakaitwa pamusoro yokunzvenga. Муне рамангвана, звичаита чинджа мхепо тембирича мумакамури, звокусарудза вайпедза радиаторы. Uyezve, maererano ichi zvinokwanisika kugadzira kana kutsiviwa mabhatiri pasina kukanganisa kushanda yose yezvinhu.

Кугадзва ясара звинху

Куведзера танги акатасва ари кудья мутопота ари кунхараунда бхайра пачайо. The Pombi akatasva kudzoka nenyere.Chokwadi chokuti inopisa mvura zvakananga Mapaipi anogona kukuvadza chinobatanidza pakurigadzira. Isa yokunzvenga pombi vakapakata Cranes matatu. Памбери паке вакатасва Сефа нокада охлаждающая жидкость. nhengo Kanoita pamwero kana sludge Ари мудзиё. Vakachengeteka vharafu inogona iiswe kwese muzongoza. Muchiitiko ichi panongova dzinokoshesa zvivanakire kushandiswa kwayo. Panguva yakadereresa pfungwa zvaimutambisira nyere vakatasva kondo.

Panguva yokupedzisira pavaipfuura romugove ndokudzoka mitsetse var kubatana kuti minyatso ari bhaira.

Somugumisiro zviito zvose izvi zviri kuwana inobudirira chaizvo mumwe-nyere kudziyisa hurongwa pamwe kumanikidzwa kutenderera. Фотографии zvakafanana zvakagadzirwa unogona kuona pazasi.

Задза охлаждающая жидкость

Mushure gadziriro vakaungana, kuiita bvunzo run. Мвура ири накачал купинда куманикидза неньере погружной Помби звишома памусоро бхизимиси, черо бедзи хакутанги иерере кубва краны муна Маевски редхийета. Vakabva yakavharwa uye ongorora kwokubatana zvose nokuda герметичность.Кана vhinza asipo, basa peungano kudziyisa ino inogona sechinoitika pamusoro.

Отзывов кути "Ленинградский"

Важинджи варидзи частный дзимба паняя ино ндиё яканака чаизво маонеро. Zvikurukuru Madhindindi wongororo nezvazvo yakarira kubva pamiromo varidzi hazvisi kukwirira zvivakwa. Panyaya iyi, mamiriro ezvinhu unoshanda chaizvo zvakanaka. частные лица zhinji vavowo nokuda yakaderera mutengo pezvivako dzakadaro uye, chokwadi, mukana yokuzvidzora gungano.

Harungaregi zvikuru kufanana varidzi venyika dzimba ndechokuti coolant kusvika kure kupisa rinosakara zvakagadzirwa zvakadai anouya kare zvikuru два охлажденных.Сака, вая умо вари якаишва, дзимве нгува тонхорера.

Sezvaunogona kuona, kugadzwa chivakwa akadai imwe-nyere kudziyisa hurongwa pamwe kumanikidzwa wokufambisa (wongororo izvo zviri kwazvo) - хазвина звакаома. Аногона гадза извозво мумазува машоманана. Anoshanda, pasi rose zvokudya zvigadzirwa ungano, ipapo kwenguva refu uye vachikurumidza.

Выбор системы и оборудования, порядок работы

Проведение отопления в частном доме - серьезная комплексная задача, которая включает в себя множество этапов и работ.Это проектирование и выбор той или иной системы отопления, подбор оборудования и расходных материалов, закупочные и монтажные работы, тестовая опрессовка и настройка системы. Мы хотим рассказать вам, как правильно провести отопление в частном доме.

Подготовительный этап

Проектирование

На подготовительном этапе необходимо решить самые частые и серьезные вопросы: рассчитать количество тепла, необходимого для отопления, определить тип системы, характер разводки охлаждающая жидкость, тип охлаждающей жидкости и многие другие важные проблемы.

Здесь следует учесть все возможные нюансы, такие как:

• Климатические особенности региона . Это средние и пиковые температурные показатели, направление и сила ветра, режим осадков и др .;
• Характеристики ограждающих конструкций, крыш и фундаментов, а также уровень теплоизоляции стен и герметичность дверей и окон;
• Варианты бесперебойного питания . Перед отоплением в частном доме следует выяснить ситуацию на энергетическом рынке вашего региона, так как выбор и конфигурация всей системы отопления во многом зависит от вида используемого топлива;
• Ожидаемый режим работы дома зимой .Эпизодический краткосрочный режим предъявляет несколько иные требования, чем постоянный;
• На этапе проектирования необходимо учитывать и учитывать все возможности экономии средств и использования различных, в том числе альтернативных источников энергии.

Важно!
Проект подготовлен в соответствии с установленными стандартами СНиП и ГОСТ с учетом всех вышеперечисленных нюансов.
Расчетами и графическим дизайном должен заниматься грамотный специалист с соответствующим образованием.

Здесь мы хотим сделать несколько оговорок.

Может прозвучат банальные вещи, но их нужно сказать:

1. Проект - один из самых важных и ответственных этапов работы, а пренебрежение дизайном - лучший способ испортить все мероприятие в зачаточном состоянии;
2. Большинство владельцев в первую очередь озабочены качеством монтажа, но не забывают, что самые дорогие и непоправимые ошибки - это ошибки проектирования;
3. Если у вас нет технического образования и опыта в расчетах, то лучше доверить эту работу профессионалу.Если вы хотите работать самостоятельно - для этого есть много других возможностей. Экономия в этом случае рискованна и чревата серьезной потерей средств.

Важно!
Хорошо разработанный проект должен включать в себя полный расчет системы, спецификацию оборудования и материалов, графическую часть (общие и специальные чертежи, показывающие пути проводки радиатора и расположение устройств), пояснительную записку, оценка, перспективная схема.
Титульный лист должен иметь печать проектной организации и подписи ответственных лиц.

Выбор типа системы

Выбор типа системы отопления - не менее важный этап, который можно отнести к проектированию. Мы определили этот этап, поскольку именно здесь возникает много вопросов.

Итак, разберемся, какие системы отопления вообще бывают:

• По роду разводки - однотрубная, двухтрубная и коллекторная .Первые дешевле и проще, но нагрев будет неравномерным и КПД ниже, вторые позволяют быстрее и равномернее нагревать площадь, а третьи являются наиболее эффективными, но также и наиболее сложными и дорогими;
• По типу теплоносителя - водяной, паровой, воздушный, электрический . Как правило, в частных домах используют водопровод и / или электричество. Водные контуры всем нам знакомы, а электрические системы состоят из конвекторов и обогревателей различной конструкции;
• По способу движения теплоносителя - с естественной или принудительной циркуляцией .Подавляющее большинство современных систем работают по принципу принудительной циркуляции, поскольку он намного эффективнее и экономичнее.

Важно!
Самый популярный и распространенный вариант - двухтрубная или коллекторная система с жидким теплоносителем и принудительной циркуляцией.
Такой выбор продиктован рядом объективных причин.

В качестве теплоносителя используйте водопроводную воду или антифриз. Использование антифриза повышает надежность работы и снижает коррозионную нагрузку на трубопровод, однако требует грамотного расчета параметров насоса и правильного выбора материалов для труб и отопительных приборов.

Важно!
Применение двухтрубных и позволяет регулировать подачу тепла на каждый отдельный контур или радиатор.
Это дает возможность организовать гибкую и экономичную систему управления.

Выбор материалов и оборудования

Котлы

Для системы водяного отопления использование бойлера обязательно. Котел - это электростанция, в которой сжигается топливо для нагрева теплоносителя.

На современном рынке представлены котлы следующих типов:

• Газовые.Использовать магистральный или сжиженный газ в баллонах;
• Твердое топливо. Используются дрова, уголь, топливные брикеты, пеллеты, отходы деревообрабатывающей промышленности, торф, солома, валежник и др .;
• Дизель. Использовать жидкие нефтепродукты - дизельное топливо, дизельное топливо, бензин, различные виды масел, мазут и др .;
• Электро. Они работают от электричества, используют нагревательный или электродный принцип нагрева.

Самые выгодные газовые котлы. Если ваш участок подключен к газопроводу, то ваш выбор очевиден: газ в несколько раз дешевле других видов топлива, его использование максимально удобно и эффективно.

Газовое оборудование относительно недорогое, его установка также не вызывает затруднений, единственная проблема - необходимость разрешения и участия специалистов газовой службы при подключении агрегата к газопроводу.

Если ваш дом не газифицирован, то стоит обратить внимание на твердотопливные котлы. Это вторые по цене агрегаты после работы на газе.

Самый экономичный и удобный газогенераторный или пиролизный аппарат.Они позволяют отапливать дом на одной закладке дров около 8-10 часов, что избавляет от ночных дежурств в котельной в зимние холода.

Недостатками твердотопливных устройств являются необходимость ручного управления, ручная подача топлива, ручная очистка камеры сгорания и дымохода. Также понадобится сухое помещение для хранения дров, доставки дров на объект и меры пожарной безопасности.

Электрокотлы самые удобные и технологичные; они позволяют полностью автоматизировать вашу работу.К тому же они безопасны, экологически чисты, не образуют золы, сажи, дыма и других отходов. Недостаток - очень высокая цена на электроэнергию.

Дизельные установки являются самыми дорогими в эксплуатации, поскольку стоимость углеводородной энергии чрезвычайно высока. Также следует учитывать стоимость доставки, хранения и подачи топлива в бак котла. Отопление дизельным топливом - самый дорогой и нерациональный вид организации отопления жилья.

Трубы и радиаторы

Когда у нас есть проект, по которому мы выбрали отопительный котел, мы можем приступить к выбору отопительных приборов и труб, по которым будет циркулировать горячая вода.

Самые распространенные и распространенные стальные водопроводные трубы. О них сказано достаточно, напомним только, что они прочные, надежные, но боятся коррозии, зарастают отложениями и сложны в установке.

Если вы планируете проводить отопление в частном доме своими руками, стоит обратить внимание на пластиковые трубы.Эти материалы просты в установке, легки по весу и не подвержены коррозии.

Самыми популярными трубами являются полипропилен и сшитый полиэтилен, последний считается более надежным и лучшим, но и стоимость их значительно выше. Монтаж стыков осуществляется пайкой или холодным прессованием, что намного дешевле и проще сделать своими руками, чем сварка стальных или медных труб.

Также следует отметить возможность разводки труб под полом, за плинтусом, внутри стен в воротах и ​​т. Д.Изделия из сшитого полиэтилена можно гнуть и облицовывать кирпичом без смотровых люков. Современные модификации пластиковых труб полностью подходят для эксплуатации в системах отопления.

Важно!
При выборе пластиковых труб обязательно уточняйте, что вам нужны трубы для отопления.
Отличаются наличием арматуры, составом и структурой, предназначены для транспортировки горячих веществ под определенным давлением.

Отопительные приборы для водопровода представлены несколькими типами:

• Чугунные или стальные радиаторные батареи;
• Стальные плоские панели;
• Алюминиевые или биметаллические трубчатые конвекторы.

Аккумуляторы отличаются высокой надежностью и хорошими характеристиками. Они наиболее широко распространены и знакомы каждому, кто хоть раз заходил в советскую городскую квартиру.

Панели, сваренные из листовой стали, - наименее эффективный и надежный вид. Они показывают довольно низкую производительность и быстро приходят в негодность из-за коррозии и дефектов конструкции.

Конвекторы из алюминия или комбинации алюминия и антикоррозийной стали являются одними из самых качественных и эффективных отопительных приборов.

Модели из чистого алюминия подходят для небольших локальных систем с высококачественной охлаждающей жидкостью и хорошо функционирующей системой. Для условий централизованной подачи или высоких нагрузок следует покупать биметаллический вариант.

Важно!
При выборе биметаллических устройств важно найти оригинальные изделия известных фирм.
Если технология не удалась, либо используются некачественные материалы, то эксплуатировать такие аккумуляторы опасно.

Заключение

Строительство системы отопления - сложная многоэтапная задача, и от качества работ на каждом этапе зависит успех всего мероприятия. Мы рассмотрели общую процедуру, если вас интересуют подробности - вы можете найти все необходимые материалы на нашем сайте, включая видео и пошаговые инструкции.

Как сделать отопление в частном доме своими руками? Мы рассмотрим несколько схем отопления, основными преимуществами которых являются невысокая стоимость реализации и максимальная простота монтажа.

Конечно, при этом эксплуатационные расходы должны быть как можно ниже.

Воздушное отопление

Что это такое

Традиционно воздушное отопление относится к распределению горячего воздуха с помощью изолированных рукавов от одного источника тепла. Мы расширим определение в рамках статьи и исключительно для себя: в этом разделе мы рассмотрим схемы, не требующие использования и разводки дома с трубами теплоносителя.

Что выиграем

• Разводка отопления в частном доме намного дешевле .Радиаторы и трубы не так уж и дешевы; на фоне стоимости системы отопления (даже если монтировать самостоятельно) разводка рукавов воздуховода будет стоить сущие копейки.
• позволяет использовать более дешевый источник тепла. Для сравнения: печь «Булерьян» мощностью 12 киловатт можно купить за 14–16 тысяч рублей. Твердотопливный котел такой же мощности будет стоить минимум вдвое дороже.
• Избавимся от главного ужаса водяного отопления - вероятности разморозки системы, когда в доме остынет ниже нуля.Если нет контура с теплоносителем - дом можно смело оставлять без отопления на неограниченное время.

Обратите внимание: конечно, есть охлаждающие жидкости с низкой температурой замерзания. Однако они довольно дороги; кроме того, некоторые из них (в частности, этиленгликоль) очень токсичны.

• Воздушное отопление легко совместить с вентиляцией. В этом случае дизайн помещения не испортит ни один отопительный прибор и ни одна труба. Кроме того, как мы увидим, в некоторых случаях можно вообще использовать точечные источники тепла, не требующие прокладки магистралей.

Варианты реализации

Котел воздушного отопления

Что станет источником тепла, зависит от того, есть ли в вашем распоряжении магистральный газ. В настоящее время это самый дешевый источник тепла. Цена на отопление дома площадью около 200 квадратных метров в месяц в этом случае составит всего около 2,5 - 3 тысячи рублей.

Второе дешевое место - дрова. На третьем - уголь. Если ваш выбор - дрова, то использование пресловутого булерьяна оптимально: очень легко отвести горячий воздух из трубчатых теплообменников, окружающих топку.

При большой площади дома или наличии участков воздуховодов с отрицательным уклоном применение принудительной циркуляции воздуха обязательно. Котлы воздушного отопления обычно комплектуются стандартными вентиляторами; если использовать булерьян или его кустарный аналог, обычные канальные вентиляторы проще всего установить на дне топки для подачи воздуха.

Рекомендация связана с тем, что пластиковые вентиляторы просто не рассчитаны на температуру горячего воздуха на выходе из теплообменника: она может достигать 120 ° C при естественной циркуляции.Диммер не будет мешать питанию вентилятора: с его помощью вы можете регулировать поток воздуха таким образом, чтобы достичь приемлемой и безопасной температуры.

Если нужно отапливать помещение с небольшим количеством внутренних перегородок, отопление в частном доме будет совершенно простым: печь или котел воздушного отопления могут обогреть всю его площадь за счет естественной конвекции. Нет необходимости в маршрутизации воздуха.

Обратите внимание: установленный на первом этаже котел вполне способен утеплить утепленный чердак, если к нему ведет достаточно широкая внутренняя лестница.
Воздух поднимется естественным образом.
Вытяжная вентиляция (естественная или принудительная) в этом случае может производиться только на втором этаже.

На фото - котел воздушного отопления со снятой крышкой.

Газовые конвекторы

Еще одно отличное решение, если в доме мало изолированных друг от друга комнат и в вашем распоряжении магистральный газ - установка.

Что это такое? Компактная газовая горелка, которая использует воздух с улицы и отводит туда продукты сгорания.Воздух в помещении нагревается стальным, чугунным или медным теплообменником.

Тепловая мощность типового конвектора составляет от 1,5 до 6 киловатт, что вполне достаточно для обогрева помещения разумных размеров.

Установка довольно проста:

• Газ подводится в комнату . Самое простое решение - кислородный шланг в пустотелом плинтусе; для электромонтажа также можно использовать достаточное количество кабелей.
• В наружной стене просверливается отверстие под коаксиальный воздуховод с коронкой .
• Фактически отображает патрубок для отбора проб воздуха и вывода продуктов сгорания . На него снаружи монтируется решетка-диффузор.
• Сам конвектор навешивается на стену . Рекомендуется дополнительно защитить горючую стену оцинкованным листом, но это всего лишь рекомендация, а не обязательная мера безопасности.

Аппараты оснащены простым реле с термопарой, которое прекращает подачу газа при потухании горелки.Стоимость устройств этого типа всего от 6000 рублей, что соответствует цене биметаллического радиатора с аналогичным тепловыделением.

Как отапливать загородный дом, где нет магистрального газа? Все просто: те же газовые конвекторы отлично работают на сжиженном газе, с баллонами.

Конечно, стоит учесть два нюанса:

1. Киловатт-час тепла, полученного при сжигании баллонного газа, будет стоить значительно дороже, чем при использовании газопровода.Однако при отоплении любым масляным радиатором или электрическим конвектором такая схема все же выигрывает по КПД.
2. Баллон, расположенный в комнате, лучше спрятать в нишу или навесном шкафу. Просто из эстетических соображений.

Электричество

Конечно, электрическое отопление можно использовать как для воздушного, так и для водяного отопления, о чем мы поговорим позже. Однако мы намеренно вынесем его в отдельный раздел, потому что хотим затронуть не совсем традиционный подход к отоплению электричеством.Тепловые пушки и электрокотлы останутся вне нашего внимания.

Сравнительно недавно стали получать распространение системы электрического отопления, которые позволяют значительно снизить затраты на отопление. Если в вашем распоряжении достаточно электроэнергии, вы можете воспользоваться одним из предложенных решений.

Пленочные теплые полы

Это диэлектрическая пленка, покрытая токопроводящими дорожками из меди. Две медные шины по краям полотна соединены большим количеством тонких дорожек, напыленных на пленку с высоким электрическим сопротивлением.Необходимо подать питание на контактные клеммы - и пленка начинает нагреваться.

Типичная электрическая мощность от 150 до 220 Вт на квадратный метр. Понятно, что для нагрева эта мощность избыточна; он нужен только для быстрого прогрева напольного покрытия. Регулировка температуры осуществляется внешним терморегулятором; благодаря ему реальная средняя потребляемая мощность не превышает 60 Вт на м2.

Как мы экономим? Как и любой теплый пол, эта пленка нагревает воздух именно там, где требуется тепло - над полом.В верхней части комнаты температура будет намного ниже; средняя температура в помещении также упадет. Простое снижение средней температуры на 2 градуса обеспечивает примерно 20-процентную экономию тепла.

Пленка выгодно отличается от водяных полов и нагревательных матов тем, что ее можно укладывать не в стяжку, а непосредственно под финальное покрытие - линолеум или ламинат.

Инфракрасный обогреватель

Инфракрасный обогреватель - вольфрамовые спирали в кварцевых трубках или относительно низкотемпературные (70-90C) керамические панели также могут служить нагревательными приборами.

Большая часть тепла от нагревателей передается не за счет конвекции, а за счет теплового излучения. Он нагревает все предметы в полусфере, к которой повернуто устройство.

Что мы получаем в результате?

• При потолочном монтаже распределение тепла идентично. теплый пол: и пол, и все горизонтальные поверхности нагревают и нагревают воздух. Под потолком, где не нужно тепло - холодная зона.
• Кроме того, в непосредственной близости от устройства кожа человека также ощущает тепло.Ощущение отнюдь не субъективное: тело также нагревается лучистым теплом.

В результате температуру в помещении при сохранении комфорта жителей можно снизить до 15-16 градусов. Как это влияет на потребление энергии, уже сказано.

Как провести отопление в частном доме, если вы выбрали инфракрасное отопление? Все просто. Инфракрасные обогреватели устанавливаются таким образом, чтобы покрыть излучением всю жилую площадь.

Требования к электропроводке стандартные: не более 15 А на квадратный миллиметр сечения.

Совет: лучше начинать с 8 ампер на квадратный миллиметр. В этом случае проводка гарантированно не прогревается при пиковых нагрузках.

Кондиционер

Если предыдущие два способа использования электроэнергии дают выигрыш по сравнению с электрокотлами на два-три десятка процентов, то отопление тепловыми насосами уже в 3-4 раза экономичнее. Секрет прост: электричество расходуется не на выработку тепла, а на его транспортировку из низкопотенциального источника - почвы, воды или воздуха.

Тепловые насосы, однако, довольно дороги, и мы договорились обсудить малобюджетные системы отопления в рамках статьи. Но давайте запомним одну очевидную вещь: обычный бытовой кондиционер - это ведь простейший тепловой насос, работающий по схеме воздух-воздух!

Конечно, кондиционер с обогревом имеет ряд ограничений:

• Если комнаты изолированные, вам нужно будет установить кондиционер в каждой из них.
• Решение только для зоны с теплым климатом.Лучшие модели инверторных кондиционеров приемлемой стоимости способны работать при -25; максимум при -10-15 градусах.
• Теплоотдача на ватт потребляемой мощности снижается при понижении температуры наружного воздуха.

При уличной температуре -6 в доме поддерживались вполне комфортные 20С. Среднемесячная стоимость электроэнергии составляет примерно 800-1500 рублей в зависимости от погоды. Место проведения - Крым, Украина.

Водяное отопление

Как провести отопление в частном доме, если ваш выбор - классическая система водяного отопления?

• Наиболее экономичными в порядке убывания являются газовые конденсационные, традиционные газовые и твердотопливные котлы.
• Для автономного отопления идеально подходят армированные полипропиленовые трубы для последовательной разводки и трубы из сшитого полиэтилена для излучения.
• Идеальные обогреватели - это недорогие и отлично греющие алюминиевые радиаторы.
• Система отопления оснащена группой безопасности - манометром, расширительным баком и предохранительным клапаном. монтируется вдоль теплоносителя перед котлом.
• Для одноэтажного дома Ленинградка оптимальна - петлевое кольцо по периметру дома, параллельно которому подрезаны радиаторы.Как провести отопление в двухэтажном доме? Подача корма разведена по контуру второго этажа, обратка - по первому. Радиаторы подключаются к соединяющим их стоякам.

Внимание: при такой схеме балансировка (выравнивание температуры стояков) дросселями обязательна.

• Автоматический воздухоотводчик установлен в верхней части контура.

Вывод

Как известно, в рамках статьи мы описали далеко не все варианты реализации бюджетного отопления.Хотите узнать больше? Информацию можно найти в видео, прикрепленном к статье.

Как провести отопление в частном доме: теория и практика

Как бы хорошо не утеплился дом, в наших климатических условиях без искусственного отопления не обойтись. Ведь зимой в любом случае будут теплопотери, и их нужно восполнять. Жильцам многоквартирных домов особо ничего выбирать не приходится, там отопление обычно «включено» и мало что можно изменить.Но в частном секторе проблемы проектирования и внедрения системы отопления возлагаются на домовладельца. Именно владелец будет заниматься ее управлением и обслуживанием. С одной стороны, это обуза: даже если будут приглашены специалисты, придется разобраться, как провести отопление в частном доме, как укомплектована и функционирует система. Но также очевидно, что есть огромный плюс, ведь застройщик сам выбирает наиболее подходящий для своих условий вариант: вид топлива, отопительный прибор, способ проводки.

Принцип работы системы водяного отопления

Есть системы, в которых воздух действует как теплоноситель или нагревается непосредственно в помещении. Речь пойдет о конструкциях, в которых используется жидкий теплоноситель (чаще всего вода), поскольку их отдает предпочтение подавляющее большинство наших соотечественников. Принцип работы довольно прост: котел нагревает воду, вода движется по замкнутому контуру из труб, через поверхность радиаторов отдает тепловую энергию воздуху в комнатах, вода охлаждается и снова попадает в бойлер - цикл повторяется много раз.

Циркуляция - основа водяного отопления

Конструкция водяного отопления

Все системы жидкостного отопления имеют аналогичный набор элементов:

1. Нагревательное устройство. Обычно это бойлер. Но и из кирпича можно построить дровяную печь с водяной рубашкой или камин с теплообменником. Топливо для теплогенератора может использовать кто угодно, от электричества до дизельного топлива (в основном все зависит от его доступности для конкретного объекта).Если есть возможность подключения к магистральному газу, это будет лучший вариант по соотношению цена / практичность.
2. Отопительное оборудование. Чаще всего используют радиаторы (чугун, алюминий, биметалл). Во многих случаях достаточно удачным решением станет создание водяного теплого пола. Также можно провести отопление в частном доме с помощью конвекторов, которые питаются от водопровода.

Полы с подогревом и радиаторы без проблем «уживаются» в одной системе отопления.

Трубопровод в виде петли для транспортировки теплоносителя. Существует множество схем прокладки труб, выбор зависит от общих конструктивных факторов и общей конструкции системы отопления.

Дополнительное оборудование. Циркуляционные насосы используются для перекачивания воды в трубы. Запорная и регулирующая арматура (краны, вентили, термоголовки) позволяет сбалансировать теплопередачу, эффективно распределять тепло по дому. Расширительные баки необходимы для сброса избыточного давления в случае необходимости.В закрытых системах для регулирования давления используются предохранительные клапаны.

Характер циркуляции теплоносителя

Жидкость в системе отопления может циркулировать естественным образом или с принудительной циркуляцией. Оба метода имеют свои достоинства и недостатки, их выбор существенно влияет на функциональность системы:

• Принудительная циркуляция осуществляется электронасосом, который монтируется на обратном трубопроводе или подающем. Повышенное давление в закрытой системе позволяет отапливать большие дома, в том числе несколько уровней, при этом температурный режим регулировать будет очень просто.
• Естественная циркуляция (гравитационная система) возникает из-за того, что нагретая и охлаждаемая вода различается по плотности. Это открытые системы с нормальным давлением, электрически зависимые устройства здесь не используются. Такой вариант хорошо подходит, если электроснабжение в поселке нестабильное или отсутствует.

Гравитационные системы часто дополняются циркуляционным насосом, подключенным через байпас (параллельно). Так получают эффективное универсальное отопление, которое в случае отключения электроэнергии в коттедже тоже сработает

Особенности установки отопления в частном доме

Так как проводить отопление в доме всегда сложно, без проектирования нельзя начинать.Схемы и планы на бумаге - это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом потеряет зимой. Затем разрабатываются эскизные варианты системы и производятся гидравлические расчеты, которые помогут правильно выбрать оборудование, выбрать сечение трубы и способ подключения. Естественно, такие проблемы должны озадачить специалистов, а застройщик в это время может заняться другими вопросами, например, получить разрешение на ввод в газопровод.

Грамотный расчет поможет рационально распределить тепловые характеристики котла по всем помещениям. Всегда учитываются показатели местного гидравлического сопротивления и расхода теплоносителя

Что нужно для подключения газового котла

Требуемая мощность нагревательного устройства определяется на этапе проектирования. Котел должен обеспечивать достаточно тепла, чтобы компенсировать его потерю через ограждающую конструкцию здания. Ориентируйтесь на цифру 1 кВт мощности на каждые десять квадратных метров здания в условиях средней полосы Российской Федерации.Конечно, речь идет о доме с хорошей теплоизоляцией.

Примечание! Котлы могут обеспечивать не только отопление помещений, но и обеспечивать горячую воду для бытовых нужд. Выходов два: либо купить двухконтурный прибор, либо установить накопитель косвенного нагрева в системе с одноконтурным котлом.

Бак косвенного нагрева не имеет нагревательных элементов, температура воды повышается за счет змеевика-теплообменника, подключенного к нагревателю.

В частных домах под отопительные приборы при необходимости оборудуют отдельное помещение - котельную, где, помимо теплогенератора, располагаются и вспомогательные элементы. Это может быть особенно актуально, если конфигурация отопления предполагает наличие напольного котла, который для нормальной циркуляции в гравитационной системе при размещении на первом этаже необходимо установить в яме. Отметим, что современные настенные модели компактны и красивы, их можно установить в любом помещении, например, на кухне.

Для подключения газового котла необходимо позаботиться о подаче к нему электроэнергии и водопровода (холодоснабжение, отходящий отвод ГВС). Естественно, где-то рядом уже должна быть газовая труба с краном на выходе. Что касается дымохода, то необязательно проводить трубу через потолок на крышу; для газовых котлов с турбонаддувом можно использовать коаксиальный дымоход, проходящий через внешнюю стену.

Примечание! В помещении, где находится котел, необходимо установить датчик утечки газа.

Как установить трубопроводы

Трубы соединяют радиаторы с котлами, как правило, мы можем наблюдать некое подобие дерева, где основной контур, как ствол, выполнен с большим диаметром, а от него к радиаторам для подключения идут более тонкие трубы. В сложных системах могут использоваться трубы 3-4 разного диаметра, что позволяет подавать теплоноситель в оптимальном количестве в разные части системы, при этом сразу экономится материалы, а в процессе эксплуатации - энергия.

На данной схеме обозначена градация диаметров, обычная для частных домов

Выбор материала для труб отопления

Трубопроводы металлические отличаются прочностью и стабильностью линейных размеров при нагреве. Обычная сталь в последнее время использовалась редко, потому что она слишком подвержена коррозии и в таких трубах быстро накапливаются отложения. Нержавеющая сталь и медь на порядок практичнее, но разработчиков по понятным причинам отпугивает дороговизна материалов, а также сложная технология сборки таких трубопроводов.

Полимерные трубы монтировать намного проще, во многом из-за этого особой популярностью стал полипропилен, который паять научились практически все домашние мастера. Трубы из сшитого полиэтилена собираются на пресс-фитингах, для этого необходимо специальное дорогостоящее оборудование, но его можно взять в аренду - сама технология не сложная. По физическим свойствам нечто среднее между образцами металла и полимера представляет собой металлопластиковую трубу, которая собирается на резьбовых соединениях.

Для соединения труб из сшитого полиэтилена потребуются тиски для опрессовки фитинга и хомуты для развальцовки трубы

Пластиковые трубы дешевле металлических, они более прочные и имеют меньшее гидравлическое сопротивление. Среди недостатков - большее тепловое расширение полимеров, опасность механического повреждения.

Примечание! Для создания систем отопления необходимо использовать полипропиленовые трубы с внутренним армированием. Это может быть дополнительная оболочка из фольги (перед пайкой она отклеивается по краям) или внутренний слой из стекловолокна.

Несколько способов провести трубы отопления в коттедже

Первое, что нужно выбрать, это наличие / отсутствие отдельной подачи и возврата. По этому принципу различают эти типы:

• Двухтрубное отопление имеет раздельную подающую и отдельную обратную трубу. Радиаторы здесь легко регулируются и независимы друг от друга, система хорошо справляется со своими задачами в доме любого размера.
• Однотрубный обогреватель имеет только одно кольцо (выполняет функции как обратного, так и подающего).Он несколько дешевле, но использовать его желательно только в небольших домах, где мало отопительных приборов. Главный потребительский недостаток таких конфигураций - последний радиатор заметно холоднее первого.

В двухтрубных системах каждый радиатор питается от держателя примерно одинаковой температуры

Трубопроводы отопления могут проходить как по полу (например, в стяжке или между бревнами), так и в зоне перекрытия (в том числе на чердаке).Если собрать отопление аккуратно, то трубы будут хорошо смотреться, даже если они проложены открыто по стенам.

В частных домах практически всегда реализуется горизонтальная разводка. Вертикальные схемы с верхним заполнением (подводящая труба, выходящая из котла, поднимается и тянется вверху здания), где есть стояки, могут применяться в коттеджах на нескольких уровнях, но они требуют больших капитальных вложений.

Отопительные приборы в системе отопления частного дома

По традиции для теплопередачи используются радиаторы, которые обычно устанавливаются под окнами.Здесь они взаимодействуют с холодным воздухом, спускающимся из оконных проемов, и создают конвективное движение воздушных масс.

В зависимости от способа привязки КПД радиатора будет варьироваться

Чем больше площадь поверхности радиатора, тем больше тепла он может отдать. Собрав радиатор из разного количества секций, мы можем изготовить отопительный прибор необходимой мощности. Но производительность аккумулятора зависит еще и от материала, например, наиболее производительными считаются модели из алюминия и биметалла.

Примечание! Для регулирования теплоотдачи радиаторы оборудуют специальными устройствами. Им можно управлять вручную, но есть и автоматические устройства, которые изменяют интенсивность воздуховода, реагируя на температуру воздуха в помещении.

Есть несколько вариантов обвязки радиаторов. Если в основном используется боковой подвод, если необходимо провести отопление в квартире со стояками, то диагональное и нижнее подключения более характерны для частного сектора, где распространена горизонтальная разводка труб.Диагональная обвязка хорошо зарекомендовала себя с большими батареями. Нижний наименее эффективен среди других видов, но в закрытых системах с циркуляционным насосом работает хорошо и, к тому же, наиболее удобен для монтажа.

Примечание! Если выбрана однотрубная система отопления, то она будет намного эффективнее и функциональнее, если радиаторы будут подключены параллельно трубопроводу. Это единственный способ сбалансировать систему.

Чтобы реализовать параллельное соединение, оставьте часть основного кольца, которая будет пропускать охлаждающую жидкость, даже если краны на нагревателе полностью закрыты

О том, как правильно провести отопление в частном доме, можно говорить долго, но все же многие важные нюансы останутся в тени.
