Водяное отопление от печи на дровах для дома своими руками

Краткое содержание

• 1 Преимущества водяного контура
• 2 Кирпичная печь с водяным отоплением — минусы
• 3 Принцип установки и работы системы
• 4 Как соорудить дома водяную печь?
  • 4.1 Как сделать такую печь самостоятельно
  • 4.2 Варианты изготовления и рекомендации
  • 4.3 Установка системы
• 5 Видео: Система отопления ленинградка

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Отопительная система

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее.

Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Принцип установки и работы системы

Схема водяного отопления двухэтажного дома на дровах [ads-mob-1][ads-pc-1]

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

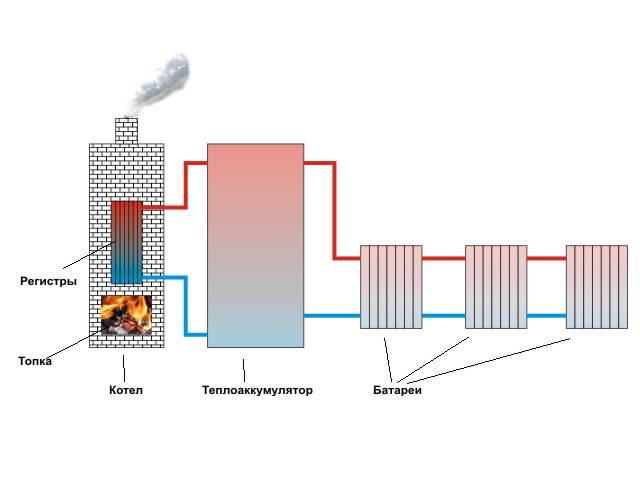

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

[ads-pc-2][ads-mob-2]

Видео: Система отопления ленинградка

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Водяное отопление от печи на дровах: как сделать

Читайте в этой публикации:
Водяное отопление от печи на дровах: преимущества и недостатки
Схема и принцип работы водяного отопления от печи на дровах
Как сделать печь водяного отопления на дровах: установка теплообменника

Испокон веков печь в доме являлась центральной фигурой в прямом смысле слова – дом строился вокруг нее. На печи готовили пищу, на ней спали, и она обогревала дом. Современные люди лишены всего этого удовольствия, так как пищу мы готовим на газовой или электрической плите, а дом обогревает котел отопления. Именно отсюда и растут ноги у такой системы, как водяное отопление от печи на дровах – это отличная попытка современного человека собрать нечто среднее между стариной и нынешними днями и наслаждаться преимуществами, собранными во времени. В общем-то, обо всем этом пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы ознакомимся с преимуществами, которыми обладает водяное отопление от печи на дровах, его устройством и технологией самостоятельного изготовления.

Водяное отопление от печи на дровах фото

Водяное отопление от печи на дровах: преимущества и недостатки

Ни для кого не секрет, что печное и современное водяное отопление обладает рядом существенных недостатков. К примеру, печь нагревает воздух, транспортировать который на большие расстояния весьма сложно.

В отличие от этого, водяное отопление имеет все шансы замерзнуть в зимний период. Таких недочетов и у того и у другого отопления весьма немало, а комбинирование их в одну систему позволяет устранить ряд таких недостатков как с одной, так и с другой стороны. Естественно, не все так гладко, как может показаться с первого взгляда – та же проблема с замерзанием теплоносителя или же постоянного участия человека в процессе загрузки дров в печь практически нерешаема. Но тем не менее в совокупности использование этих систем отопления как единого целого дает целый ряд положительных аспектов.

1. В первую очередь, человек получает возможность наслаждаться видом огня – так сказать, греться, сидя у очага и получая при этом лучистое тепло, которое выделяется от печи в большом количестве. Это полезно для нашего организма.
2. Далее универсальность и широкие возможности подобных систем отопления. С одинаковым успехом они могут работать не только для обогрева дома и выступать в качестве камина – кроме этого, печь для водяного отопления дома на дровах в состоянии обеспечивать горячей водой.
   Мало того, она может даже служить в качестве кухонной плиты с духовкой и конфорками.
3. Нельзя не отметить и тот факт, что после установки контура водяного отопления в печь сразу же появляется возможность эффективно прогревать не только те помещения, с которыми печь имеет непосредственный контакт, но и удаленные комнаты, протянув к ним трубопроводы водяного отопления.

   Водяное отопление от печи на дровах схема фото

Такая система оправдывает себя далеко не в каждом случае. К примеру, наличие печи в доме дает возможность устроить водяное отопление, не приобретая при этом газовый или какой-либо другой котел. Также, принимая решение сделать водяное отопление от печи на дровах, следует учитывать и отрицательные моменты, которых тоже весьма немало. В первую очередь, это постоянное участие человека в процессе отопления – дрова необходимо постоянно загружать. Второй момент заключается в огромном количестве тонкостей использования такого отопления – к примеру, если в разогретый теплообменник дровяной печи подать холодную воду, то он попросту лопнет.

Весьма негативно может сказаться на изделии в целом и перегрев теплоносителя. Кстати, управлять температурой такого отопительного прибора довольно сложно, а без постоянного контроля контур водяного отопления может закипеть и взорваться. Я не пугаю, просто все это дело нужно предвидеть и держать на постоянном контроле.

Схема и принцип работы водяного отопления от печи на дровах

По большому счету, принцип работы водяного отопления от печи на дровах точно такой же, как и у систем, использующих для нагрева теплоносителя стандартные газовые котлы – все то же самое, кроме нагревателя. В данной ситуации в качестве нагревателя выступает печь, в которую монтируется специальный теплообменник. К слову, о конструкции такой печи – можно сказать, что теплообменник может быть смонтирован в разных частях дровяной печи.

1. Топка. Это самое распространенное место для установки теплообменника. Именно топка позволяет установить его быстро, не нарушая целостность печи и не ухудшая ее работоспособность. Кроме того, именно в топке теплообменник будет иметь прямой контакт с огнем, что способствует более эффективному нагреву теплоносителя.
2. Дымоход. С этим элементом печи дела обстоят не совсем хорошо – можно даже сказать, что устанавливать теплообменник в дымарь крайне не рекомендуется. Он уменьшает сечение дымохода, и по этой причине печь начинает работать не совсем корректно – возможно даже появление обратной тяги, что чревато последствиями.
3. Практически то же самое можно сказать и насчет установки теплообменника в дымоходные каналы внутри печи – как ни крути, а все, что связано с дымоудалением, не является правильным решением для установки теплообменника.

   Теплообменник в печь для водяного отопления фото

Некоторые домашние умельцы пытаются устанавливать теплообменник в стены печи вокруг топки – решение вообще неправильное, и последствия такого необдуманного решения обычно не заставляют себя долго ждать. Как правило, это разрушенная кладка и дым в помещениях домах. Дело в том, что у любого материала имеется коэффициент температурного расширения. Металл не является исключением, и при нагревании он расширяется, тем самым нарушая кладку. В общем, единственно правильным местом для установки теплообменника остается топка печи. Но и с ней не все так гладко, как может показаться с первого взгляда – установить в нее теплообменник, так сказать, без серьезных последствий для человека и печи можно только придерживаясь определенных правил, о которых мы и поговорим дальше.

Как сделать печь водяного отопления на дровах: установка теплообменника

Скажем так, тонкостей в процессе установки теплообменника в печь не так уж и много, и самая главная из них заключается в том, что печь должна быть рассчитана на использование теплообменника. В смысле того, что этот момент необходимо учитывать при ее проектировании и строительстве. В противном случае придется идти от обратного и подгонять теплообменник под возможности существующей печи, что не совсем удобно и, самое главное, это то, что такое решение может оказаться не совсем неэффективным. Кроме этого момента, если говорить уже о непосредственном монтаже теплообменника в печь, можно отметить еще и следующие нюансы.

1. Конструкция теплообменника. Она должна быть тщательно продуманной и ни в коем случае не нарушать нормальной работы печи. В каждой отдельно взятой ситуации конструкция этого элемента водяного отопления может быть разной. Если вы не специалист в этом вопросе, то за дело лучше не браться.
2. Изготовленный по индивидуальному проекту теплообменник в обязательном порядке должен быть испытан под давлением. Это гарантия того, что контур водяного отопления будет работать исправно на протяжении длительного времени, то есть печь не придется разбирать для устранения неполадок.
3. Чтобы компенсировать температурное расширение металла, между стенками топки печи и самим теплообменником нужно оставить зазор в полтора-два сантиметра. Этот момент нужно обязательно учесть при проектировании теплообменника.
4. Места выхода труб теплообменника из печи наружу замуровывать не нужно – этот момент связан с температурным расширением металла. Оставленный для компенсации этого расширения зазор вокруг труб заполняется жаростойким уплотнителем.
5. Соединять теплообменник с трубопроводами водяного отопления необходимо с использованием жаростойких прокладок.

   Как сделать печь водяного отопления на дровах фото

В принципе, это все нюансы, которые необходимо соблюдать в процессе самостоятельной установки теплообменника в дровяную печь. И единственное, что остается еще здесь добавить, так это сказать несколько слов по поводу материалов, из которых изготавливаются теплообменники. Их немного – медь, сталь, чугун, нержавейка. Первый – самый эффективный, второй самый дешевый, третий отлично противостоит коррозии, а четвертый является самым дорогим и одновременно самым лучшим.

И напоследок темы, водяное отопление от печи на дровах, скажу несколько слов об одной конструктивной особенности, вернее разновидности теплообменника по конструкции. Они могут быть двух типов – трубчатые и изготовленные из листовой стали. Как ни странно, но трубчатый теплообменник менее эффективен – он получил свое распространение исключительно благодаря простоте в самостоятельном изготовлении.

Автор статьи Александр Куликов

Термоэлектрическая дровяная печь, солнечная энергия и плавучая хижина!

Сообщение в гостевом блоге, автор Марджи Лутц

Жизнь вне сети имеет свои проблемы, но альтернативные источники энергии сделали наши зимы намного ярче (каламбур). Делать вы генерируете мощность? Какие решения сработали для вас? — Margy

Постскриптум Кена Адлера, технического консультанта AGH:

Поздравляем Уэйну и Марджи на их термоэлектрической дровяной печи. В последующем общение с Уэйном, он сообщил, что они больше не используют систему потому что термоэлектрические модули вышли из строя. Уэйн не знает, почему они потерпели неудачу, однако наиболее распространенной причиной отказа является перегрев. Модули также могут выйти из строя, если Bellville шайбы не используются, чтобы позволить модулю расширяться и сжиматься во время нагрева и охлаждение. Уэйн также сообщает,

Даже когда я был частично (маргинально) исправен, я выдавал менее 2 ампер при 12В постоянного тока (23 ватт) для подзарядки аккумуляторной батареи салона. Этого было бы достаточно, чтобы поставить подзарядка батарей в моей кабине (обычно заряжается от моей солнечной системы), особенно ценно зимой, когда солнечная энергия минимальна, а дрова печка работает почти круглосуточно. Основной причиной низкой силы тока была требуется водяной насос 1,8 ампер 12 В (21,6 Вт) для подачи холодной стороны модули. Во многих отношениях я нахожусь в идеальном месте для тестирования этого термоэлектрическая система, с

У меня почти бесконечный запас очень холодной воды 4 фута ниже моей дровяной печи. Я живу в плавучей хижине на озере Пауэлл, Британская Колумбия, и озеро очень глубокое и очень холодное в любое время года. Какая возможность служить источником холодной воды через систему охлаждения! Только насос необходимо накачать холодную воду на 4 фута, а затем слить ее обратно в озеро. Даже с этим колоссальным преимуществом я не мог получить все в полной мере. оперативный.

Делает ли это меня неверующий в термоэлектричество от дровяной печи? Абсолютно нет — я до сих пор считаю, что это важный будущий источник электроэнергии в моей каюте, поскольку даже максимальное напряжение во время испорченной солнцем канадской зимы было бы стоит цена. Я был бы одним из первых в очереди, если бы рекреационная собственность термоэлектрическая система была доступна, и я бы поспешил попробовать еще раз. Таким образом, я Желаем вам удачи в подготовке к конференции 2018 года. Я буду внимательно следите за результатами.

В более раннем посте Уэйн сообщает, что он использует три 25-ваттных термоэлектрические генераторы на общую номинальную мощность 75 Вт, однако он получает только 23 Вт мощности для своей батареи. Часть этого из-за его насоса, потребляющего почти 22 Вт мощности. Если ты желающих построить собственную термоэлектрическую дровяную печь, есть несколько улучшения, которые вы, возможно, захотите рассмотреть. Во-первых, поставщики ТЭГ (см. наши ресурсы страница) теперь продают более эффективные насосы меньшей мощности. Во-вторых, подумайте о том, чтобы начать с термоэлектрическим генератором мощностью от 100 до 200 Вт. Пока это больше дорого, если вы выберете меньшую систему, будет потребляться большая часть вашей энергии насосами и/или вентиляторами, необходимыми для охлаждения модулей. В-третьих, шайбы Bellville имеют решающее значение для расширения и сжатия модулей.

Если вы заинтересованы в разработке термоэлектрической дровяной печи для нашего Конкурс дизайна дровяных печей 2018 года, пожалуйста, посетите наш веб-сайт Чтобы получить больше информации. Для получения дополнительной информации о жизни Уэйна и Марджи на плавающая кабина, пожалуйста, посетите их блог в Powell River Books Blog.

Для обзора потенциала термоэлектрических дровяных печей нажмите здесь.

Термоэлектрические дровяные печи, солнечная энергия и конкурс дизайна дровяных печей 2018 года

Кен Адлер, директор программы по термоэлектричеству0014

Возможен ли брак жилых солнечных фотоэлектрических и термоэлектрических дровяные печи скоро станут реальностью? Результаты нашего проекта дровяной печи 2018 года Вызов предполагает, что это может быть, и продуктивный брак! Челлендж проходил на Национальной аллее в Вашингтоне, округ Колумбия, в большой палатке, из 8-12 ноября.

Министерство энергетики США (DOE) Управление биоэнергетических энергетических технологий (BETO) помогло финансировать вызов. В его пресса выпуск, объявляющий о вызове, ссылка на BETO масштабная цель Альянса за зеленую жару, заключающаяся в интеграции термоэлектрические дровяные печи с солнечными фотоэлектрическими системами могут увеличить зимнее время дома мощность на 50 процентов в северной климата и обеспечить альтернативу возобновляемой энергии нефти и природному газу системы отопления. Победившие в этом году термоэлектрические плиты произвели достаточно возможность продемонстрировать, что мы на правильном пути к достижению этой цели.

Короткие зимние дни, облака и снег — ахиллесова пята Солнечная энергия в северном климате. Тем не менее, солнечная энергия имеет решающее значение для снижения Загрязнение CO2 и изменение климата. В Вермонте дом может получить только 2-3 часа эффективное солнечное освещение в декабре против 6-7 часов в июле. Вот где термоэлектрический дровяные печи: жители обычно используют свои дровяные печи во время утром и вечером, когда солнечная фотоэлектрическая мощность минимальна.

Победные печи Генерировать волнение

Организационный комитет Альянса пригласил пять команд из промышленности и научных кругов для участия в конкурс термоэлектрических плит Challenge 2018. Каждую плиту оценивало независимое жюри. и выбрали победителей первого и второго призов.

В течение 3-часового тестового периода судьи оценили печи на основе выходной мощности, твердых частиц и угарного газа выбросы, безопасность, степень автоматизации и эффективность. (Мы рассмотрим результаты выбросов печей в более позднем сообщении в блоге.) После 30 минут прогрева, выходная электрическая мощность измерялась каждые десять минут в течение оставшихся 2,5 часов. В таблице 1 представлены сводные результаты.

Таблица 1 . Резюме термоэлектрического Результаты мощности

Название печи	Максимальная мощность (Вт)	Суммарная энергия за 2,5 часа (ватт-часы)
Электронная плита	268	276
Уайзвей	139	235
Крd3	85	118
Англичанин	32	47
АСАТ	14	28

Рисунок 1. Электронная плита

Первый приз достался электронной плите от Wittus и HE Energy . Плита генерирует максимум 268 ватт, в среднем 161 ватт, а всего 276 ватт. ватт-часов более 2,5 часов[1]. Электронная плита производства Германии предназначена для установки в жилом помещении. Он работает как водяной котел и производит достаточно горячей воды для нагрева среды. размер или большой дом. Для теста горячая вода прокачивалась через два радиатора. системы, которые отводили тепло в палатку. Система управления мощностью может быть подключен непосредственно к аккумулятору, например TESLA Powerwall, или питать от сети 220 вольт. выход (110 вольт для рынка США). HE Energy ожидает, что печь будет в продаже осенью 2019 г..

Рисунок 2. Плита Wiseway

Обладатель второго приза, Wiseway by Vulcan Energy и Hi-Z Technology , генерирует максимум 139 Вт, в среднем 123 Вт и всего 235 Вт. ватт-часов более 2,5 часов. Средняя выходная мощность Wiseway не значительно меньше, чем электроплита, хотя максимальная мощность была почти на 50 процентов меньше. Температуру сгорания Wiseway поддерживала даже сила тяжести. система подачи пеллет, которая непрерывно подает пеллеты в камеру сгорания. Напротив, выходная мощность электронной плиты упала. с максимума 268 Вт до минимума 38 Вт, когда бревна сгорели.

Wiseway использует водоохлаждаемый термоэлектрический генератор (ТЭГ) для производства электроэнергии. горячий вода из ТЭГ перекачивалась в бак горячей воды и через радиатор в отводить тепло. ТЭГ имеет центр управления питанием, который включает порт USB, а также 12-вольтовую и 110-вольтовую выход. Vulcan Energy разработала Wiseway, чтобы продемонстрировать возможности компании. возможность индивидуального проектирования термоэлектрических генераторов для пеллетных печей. Это не имеет немедленных планов по коммерциализации этой печи.

Рисунок 3. Kd3 Плита и центр управления питанием

Kd3 от Unforgettable Fire генерирует максимум 85 Вт, в среднем 49 ватт, и всего 118 ватт-часов за 2,5 часа. Крd3 — это печь с нисходящим потоком, предназначенная для выработки электроэнергии и нагрева воды, как водяной котел для радиаторов и ГВС. В нем используются два термоэлектрических генераторы FireVolt для выработки электроэнергии для освещения дома или зарядки аккумулятора. Он включает в себя центр управления мощностью для управления выходной мощностью от дополнительной мощности. источников, таких как солнечная или ветровая генерация. Из-за ограничений нашего измерителя нагрузки постоянного тока, судьи и команда Kd3 столкнулись с рядом проблем, чтобы точно измерить выходная мощность термоэлектрических генераторов FireVolt. Мы провели третий неофициальный испытание мощности, которое показало, что Kd3 может генерировать 127 Вт мощности. Ожидается, что Unforgettable Fire выпустит Kd5 в продажу в 2019 году. .

Рисунок 4. Английская плита

Команда инженеров студенты из Джордж Вашингтонский университет модернизировал термоэлектрический генератор для работы с печью, подаренной компанией England’s Stove Works. Он генерировал максимум 32 Вт, т. в среднем 22 ватта, а всего 47 ватт-часов за 2,5 часа. Команда использовала термоэлектрический генератор TegMart, который имеет центр управления питанием с выделенной выходной мощностью для водяного насоса, USB порт и 12-вольтовый выход для зарядки аккумулятора. Мероприятие предоставило отличная возможность познакомить студентов инженерных специальностей GW с дровяными печами и термоэлектрические принципы.

Рисунок 5. Ракета с нисходящим потоком

Ракета с нисходящим потоком от ASAT использует недорогой термоэлектрический модуль для генерации максимум 14 ватт, в среднем 12 ватт и всего 28 ватт-часов за 2,5 часа. ASAT не пытался разработать термоэлектрическую печь, которая максимальная выходная электрическая мощность. Вместо этого их печь была разработана для использования в развивающийся мир для приготовления пищи и выработки достаточного количества электроэнергии для питания светодиодов свет и/или заряжать сотовый телефон. Камера сгорания, каталитический нейтрализатор, и дымоход имеют низкий уровень выбросов для защиты здоровья пользователей. Его пассивное воздушное охлаждение система требует меньше обслуживания, чем система с водяным охлаждением.

Сравнение солнечной и Термоэлектрическая мощность

По сравнению с ежедневной выработкой солнечной энергии в зимнее время, E-Stove продемонстрировала, что термоэлектрическая плита потенциально может генерировать выход энергии, равный 50 процентам бытовой солнечной фотоэлектрической системы мощностью 5 кВт. На приведенном ниже графике показаны большие колебания дневной выходной мощности фотоэлектрической солнечной батареи мощностью 5 кВт. система в январе в Берлингтоне, штат Вермонт. За 15 дней в январе солнечная фотоэлектрическая система вырабатывает менее 4000 ватт-часов энергии в день из-за ограниченного дневного света, облачности и снега. Если Электронная плита работала по 20 часов в день, она могла генерировать 2208 ватт-часов. энергии, что составляет 52 процента солнечной энергии, произведенной за эти 15 лет. дней. Однако в течение всего месяца электрическая плита будет увеличивать общую энергию. объем производства всего на 38 процентов.[3]

Maine Energy System демонстрирует свой пеллетный котел Okofen с двигателем Стирлинга.

Пеллетные котлы с двигателями Sterling также могут дополняться солнечная энергия. Компания Maine Energy Systems продемонстрировала два таких юнита на Challenge, хотя юниты не имели права на получение приза. Более крупная система для коммерческих зданий может производить 50–60 кВт тепла и 4–5 кВт электрической мощности. Меньшая система, которая не будет доступна в США до 2019 года, производит 9-16 кВт тепловой и 0,6-1,0 кВт электрической власть. Этот тип системы может решить проблему ахиллесовой пяты, с которой сталкивается солнечная энергия. мощность в зимнее время. Коммерческая система, которая работала каждый день в Вызов, был на удивление тихим. Sterling Engines будут дорогими пока крупномасштабное производство не сможет снизить их цену.

Препятствия, которые необходимо преодолеть

Пока термоэлектрические плиты и двигатели Sterling Engines выглядят многообещающе, ни одна из термоэлектрических печей не была коммерциализирована, они будут очень дорогими, пока они не будут производиться серийно, а их установка и техническое обслуживание требует опыта в дровяном отоплении, сантехнике и электричестве. Эти являются пугающими проблемами, но также и изменение климата. Дровяная печь 2018 года Конкурс дизайна завершен, но будущее термоэлектрических дровяных печей еще впереди. начало.
