Отопление в частном доме ленинградка открытого типа: Однотрубная система отопления ленинградка: схемы устройства

Содержание

схема, плюсы и минусы, отзывы, фото

Факт остается фактом, уже порядком подзабытая, достаточно древняя, но многократно проверенная на практике система отопления Ленинградка в частном доме вновь набирает былую популярность у владельцев загородных домов и небольших дач. Почтенный возраст схемы не помешал хозяевам новых домиков подключить ленинградскую систему отопления, и, как оказалось, подобное решение имеет в себе рациональное зерно.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Современный вариант Ленинградки

Устройство и принцип работы системы отопления Ленинградка

Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Правильное устройство отопительного контура по ленинградской схеме

Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

  • Котел водяного отопления;
  • Разливная или подающая часть контура с горячей водой;
  • Сборная часть контура отопления для охлажденной воды;
  • Радиаторы или батареи водяного отопления.

Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Закольцованный контур по ленинградской схеме

В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.

Плюсы и минусы ленинградской системы отопления

Сразу возникает вопрос, если данная схема работает эффективно, то почему от нее отказались в пользу иных конструкций. Проблема заключается в том, что у данной системы отопления обогрева имеется достаточно много отрицательных сторон и буквально две-три положительных.

Привлекательность ленинградской системы разводки контура

Плюсы Ленинградки, как отопительной системы, в сравнении с мелкими недостатками выглядят более весомо и убедительно:

  • За счет простой конструкции ленинградская схема разводки труб обладает невероятной надежностью и выносливостью, даже при небольших ошибках в планировании гравитационная система отопления будет работать и нормально греть дом;
  • Сделать отопление в частном доме на основе Ленинградки не составит особого труда, даже если нет базовых знаний об устройстве и планировании гравитационных или насосных систем обогрева с использованием котла;
  • Наконец, самая важная деталь, – если грамотно выбрать схему и правильно сделать отопление, Ленинградку не нужно будет перенастраивать и балансировать перед началом отопительного сезона.

Примером надежности и стабильности может служить тот факт, что Ленинградка, как система отопления в многоквартирных домах, используется и по сей день.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Важно! Один раз водяной контур будет сбалансирован по расходам горячей воды и запущен в работу, после чего система может функционировать на протяжении десятков лет без риска разморозить любой радиатор, даже самый дальний от котла.

Кроме того, большинство мастеров считают Ленинградскую систему обогрева наиболее простой и менее металлоемкой, как по трубам, так и по системам врезки в отопительный контур. Последнее как бы не имеет особого значения, особенно, если планировать делать своими руками отопление ленинградкой из полипропилена, но то, что объем работы значительно меньше, чем в других конструкциях, — это факт.

Минусы ленинградской схемы

Из отрицательных моментов можно выделить два наиболее значимых:

  • Во-первых, необходимо точно выдерживать рекомендации по планированию системы отопления, любая самодеятельность или несоблюдение условий подключения батарей к трубам контура напрочь нивелируют преимущества схемы;
  • Во-вторых, радиаторы нагреваются и отдают тепло в помещение неодинаково. Те батареи, что расположены ближе всего к горячей стороне котла, нагреваются сильнее всего и выдают максимальное количество тепла, остальные радиаторы оказываются более холодными.

Чтобы выровнять степень нагрева, нужно использовать регулировочные шайбы или вентили на входе в радиатор, а кроме того, нужно правильно выбрать схему подключения батарей к трубам контура.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

  • Ставить байпасы;
  • Переделывать ленинградскую версию по закрытой схеме;
  • Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Схемы подключения системы отопления Ленинградка

Прежде чем пытаться собрать систему по одному из вариантов ленинградской разводки труб, будет правильным обратить внимание на то, каким образом выполняется подключение радиаторов. Кроме того, существуют различия в разводке контура для одноэтажного и двухэтажного здания, действуя по Ленинградской схеме, нужно будет привязывать расположение радиаторов к конкретному типу помещения.

Схема системы отопления Ленинградка для одноэтажного дома

Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

Преимущества такого решения:

  • Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
  • Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

Схема ленинградской системы отопления для двухэтажного дома

На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубный вариант контура

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Двухтрубный вариант Ленинградки

Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

Ленинградская система отопления многоэтажного дома

Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Схема для многоэтажного дома

Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

Диаметры труб для системы отопления Ленинградка

Наилучшим материалом для отопительного контура по ленинградскому варианту разводки труб будет полипропиленовая труба с армированным стекловолокном подслоем. Для двухэтажных зданий потребуется специальная полипропиленовая труба «стаби» с армированием алюминиевой фольгой.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Если планировать систему с естественной циркуляцией, то диаметр разливной трубы можно ограничить в 1,5 дюйма. Тогда отводы на ближайшие к котлу алюминиевые радиаторы достаточно спаять из 20-й трубы, а на самых дальних батареях ставят подводы с сечением, увеличенным на 30%.

Для принудительной циркуляции расчет сечения труб выполняют по секундному расходу воды, обычно диаметр получается на 30-35% меньше, чем в первом случае.

Особенности монтажа системы отопления Ленинградка

Для того чтобы схема работала, необходимо соблюдать несколько условий. Во-первых, трубы придется укладывать с уклоном. Первая половина контура выполняется с отрицательным углом наклона, обратная – с положительным.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Во-вторых, система будет работать только при наличии кранов Маевского или вентилей для сброса воздуха, даже если в контур включены байпас и циркуляционный насос. Кроме того, Ленинградка практически не работает при использовании накопительного бойлера.

Заключение

Система отопления Ленинградка в частном доме идеально работает для больших помещений. Например, если в загородном коттедже нет деления на несколько комнат, а жилое пространство оформлено по типу студии или охотничьего домика. Поэтому еще одно название Ленинградки, уже порядком забытое, – барачное отопление. Это означает, что даже в условиях низкой температуры воздуха разморозить котел и батареи практически невозможно.

Отзывы о системе отопления Ленинградка

Сафиулин Шамиль, 65лет, г. Уфа:

Сделал отопление по Ленинградке в бане, подсобке и пристроенной летней кухне, котел стоит в доме, трубы стальные. Зимой даже без насоса греет так, что приходится открывать двери. Сама по себе система неплохая, но трудно регулировать раздачу тепла кранами. Когда баню грею, по нескольку раз приходится бегать в дом, чтобы убавить или добавить газа, а так горя не знаю.

Малахов Алексей, г. Санкт-Петербург:

Случайно разморозил старую систему со встроенным насосом, хотя специалисты говорили, что с байпасом и расширительным баком батареи заморозить нельзя. Оказалось, что в поселке выключили свет на сутки, и все размерзлось. Мой совет – выбрасывайте насос, ставьте открытый бак, а сами трубы только пластиковые. Не будут гудеть батареи, и можно не бояться разморозить отопление.

Схема отопления ленинградка | Секреты и Нюансы

Особенности ленинградки Монтаж системы

СтройкаЛенинградка — схема одной трубы, и у неё есть как плюсы, так и минусы. Давайте их подробно разберём, а Вы уж решите, подходит она Вам или нет.

Эта схема отопления выполняется как в горизонтальном, так и в вертикальном исполнении.

При вертикальном исполнении подача теплоносителя происходит сверху.  Для этого делается верхний контур, располагающийся или на чердаке, или в стене выше радиаторов отопления, и уже от него спускаются вниз стояки, к которым подключаются радиаторы.

В многоэтажных домах такая схема себя оправдывает, а в одно — двухэтажных домах лучше делать горизонтальную ленинградку, которую мы и будем разбирать по косточкам.

Горизонтальная схема отопления ленинградка предпочтительна в тех случаях, когда труба укладывается (прячется) в стену.

Делается она, как я уже говорил, на одной трубе, металлической или полипропиленовой, только не металлопластиковой.

Из секции коллектора Подача выходит труба, к ней подсоединяются и вход и выход радиатора, затем следующего радиатора (я делал до 8 штук), и пройдя последний, возвращается в коллектор на секцию Обратка.

1

Система отопления ленинградка



Особенности ленинградки

Cначала о плюсах, так как они гораздо весомее.

1. Дешевизна. Радиаторы питаются с одной трубы. Прямая экономия на количестве и стоимости трубы и теплоизолятора, в который она упаковывается.

2. Экономичность. Теплоносителя для такой линии нужно сравнительно меньше, и для поддержания заданной температуры, потребуется меньше газа

3. Сравнительно проще монтаж. При монтаже в стену, штроб делается только для одной трубы. Это гораздо легче и опять экономия на теплоизоляторе, так как помимо изоляции трубы, ещё утепляется штроб по внутренней поверхности.

Знаю, что утепление штроба частенько не делают, но так же знаю, как потом чешут репу: и почему это интересно на одном участке падает температура.

А падать она может потому, что под штукатуркой в кладке стены остаются сквозные каналы или образуются трещины в наружной штукатурке, или мыши проедят наружный утеплитель.

А так как штробление нарушает внутреннюю штукатурку, то появляются мостики холода, которые образуют на трубе конденсат и охлаждают , даже если она в теплоизоляции.

К утеплению магистрали отопления, будь она в стене, в полу, или под потолком в гипсокартонном коробе, относитесь серьёзно.

Иначе получите трещины в паркете или на потолке, недостаточно теплые радиаторы, перерасход газа и конденсат там где он не нужен..

Теперь о минусах. Минус схемы отопления ленинградка — необходимость и сложность балансировки.

Первые радиаторы, после включения отопления или после повышения заданной температуры, получают больше тепла, чем последние, а значит будут горячее.

Постепенно, температура в радиаторах выравнивается, но лучше сделать так, чтоб они прогревались и охлаждались сразу одинаково.

Для этого, после запуска отопления, подождав минут 10-15, нужно помаленьку поджимать вентиля первых радиаторов, пока прогрев не станет равномерным.

Дело это не терпит спешки, и частенько затягивается, поэтому я и отношу балансировку к минусам ленинградки.

Монтаж системы

Для схемы на 4-5 радиаторов диаметр магистрали Ø25,  диаметра отводов и байпаса Ø20, а для схемы 6-8 батарей,  лучше взять магистраль Ø32, отводы и байпас Ø25,  иначе сделать балансировку будет проблематично.

Байпас (зауженный участок магистрали между отводами к радиаторам), обеспечивает затекание теплоносителя в радиаторы, снятие отдельной батареи, без отключения линии и проведение балансировки.



Схема отопления ленинградка
Система отопления ленинградка



Байпас с отводами делается отдельно, после чего вваривается в магистраль.

Расстояние между отводами рассчитывается и делается с допуском ±2 мм так, чтоб когда к ним приварятся угловые вентили с американкой, между этими вентилями, точно уместился бы радиатор.

На подтягивание американки у вас будет допустимый люфт 1-2 миллиметра, превысив который она пойдёт на перекос и потечёт.

Чтоб получить точный размер, возьмём радиатор, ввернём в него угловые вентили, с комбинированными муфтами, и замерим расстояние между центрами муфт.



Схема отопления ленинградка
Схема отопления ленинградка



Затем к отводам приварим тройники, и к одному тройнику байпас. Второй тройник делается уже точно по размеру, причем размер берётся между центрами отводов, и плюс к этому отметим размер посадки байпаса в тройник.



Схема отопления ленинградка
Схема отопления ленинградка



Какие нюансы есть при сварке этого узла.

Грубейшая ошибка в этой работе — внутренний наплыв. Подробнее об этом в статье Сварка полипропилена.

Не стоит возлагать  надежды на насос, встраиваемый в систему отопления. Мол поставим насос, и он везде всё прогонит.

Прогнать то он, конечно прогонит, но если половина проходного диаметра закроется наплывом, то теплоноситель, даже под давлением, предпочтёт проскочить по другой чистой магистрали, имеющейся на коллекторе.

А на каждую линию насос не поставишь — дороговато, да и с балансировкой опять же проблемы

Так же и в отвод наполовину, или даже на четверть закрытый наплывом, тепла пойдёт меньше, чем в чистый проход.

Если наплыв закроет часть магистрали после первого или второго радиатора, то в третьем и четвёртом температура станет ощутимо ниже.

Так что остерегайтесь наплывов, и проверяйте каждое сделанное соединение.1189

Если же наплыв образовался, лучше переделать сразу, чем потом ковырять стену.

Когда элемент готов, вешаем радиатор с угловыми вентилями и комбинированными муфтами на место, закладываем в штроб байпаз с отводами, замеряем необходимую длину отводов, отрезаем лишнее, снимаем комбинированные муфты и привариваем к отводам.

Затем собраем узел, и радиатор и вентили и байпас, устанавливаем на место и подводим к этой части магистраль, делаем на ней метки для сварки, после чего отсоединяем и убираем радиатор и вентили.

На картинках, у меня муфты ещё не установлены, но лучше приварить сразу.



Схема отопления ленинградка
Схема отопления ленинградка



Теперь свариваем байас и магистраль, но перед этим обязательно определяем, какой конец приваривать первым. Случается такая ситуация, что приварив один край, со второго не возможно вставить паяльник, между тройником и трубой.

Так что обязательно прикиньте, какую часть Вы соедините в первую очередь, и как потом соедините вторую.



Схема отопления ленинградка
Схема отопления ленинградка



После этого, займёмся теплоизоляцией и креплением. Изолировать можно кому чем нравится. Главное, чтоб магистраль теряла как можно меньше тепла.

На этом объекте оставалось много пенофола 3 мм., поэтому я сделал два слоя, один отражателем внутрь к трубе, другой наружу. Пришлось повозиться, но зато свёл потери тепла к минимуму.



Схема отопления ленинградка
Схема отопления ленинградка



Перед креплением трубы, снова навешиваем радиаторы, собираем «на живую», и крепим магистраль в штробе. О том как крепить трубы, я писал в статье Тёплые полы.

Затем участки прилегающие к батареям, дополнительно и окончательно закрепляем гипсом, после чего радиаторы снимаются до окончания отделки. Вентили остаются, чтоб испытать магистраль на протечку.



Схема отопления ленинградка
Схема отопления ленинградка



Возможно у Вас возникнут ещё вопросы по схеме отопления ленинградка и не только — спрашивайте в комментариях.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Отопление>>>

Система отопления Ленинградка в частном доме своими руками

Здесь вы узнаете:

Однотрубные системы отопления обладают простотой и характеризуются дешевизной в прокладке. Они предназначены для обогрева небольших домовладений, где длина горизонтальных участков не превышает 30 метров. Недостатком их является заметное остывание теплоносителя на входе в последнюю батарею. Поэтому в последней комнате всегда холоднее, чем в остальных. Проблему решает система отопления «Ленинградка», суть которой является модернизация стандартной однотрубной системы.

Виды системы отопления «Ленинградка»

Двухтрубная система отопления обладает множеством достоинств. Она позволяет обеспечить равномерный прогрев помещений, так как температура теплоносителя на всем протяжении системы практически одинаковая. Недостатком двухтрубной схемы является ее дороговизна – нужно покупать больше труб, выполнять много соединений. Зато она позволяет отапливать частные дома любой площади.

Однотрубная и двухтрубная системы отопления

Однотрубные системы отопления отличаются от двухтрубных меньшими расходами на монтаж и его простотой.

Если же домовладение маленькое, то создавать сложную и дорогую двухтрубную систему не имеет особого смысла. Лучше всего сэкономить деньги и проложить однотрубную систему. Она обеспечит прогрев всех помещений и позволит уменьшить затраты на монтаж. Как мы уже говорили, такая схема приведет к тому, что в дальних комнатах будет заметно прохладнее – это связано с остыванием теплоносителя по мере последовательного прохождения радиаторов (именно так и протекает теплоноситель в подобных системах, возвращаясь в котел по одной целой трубе).

Что же делать в этой ситуации? Мы рекомендуем использовать однотрубную систему отопления с естественной циркуляцией «Ленинградка». Чем она отличается от стандартного однотрубного отопления? Все дело в том, что в обычном отоплении теплоноситель проходит через трубы последовательно, отдавая им все свое тепло. В «Ленинградке» входы и выходы радиаторов замыкаются перемычкой/байпасом. Что это дает?

  • Теплоноситель протекает не только через радиаторы, но и через перемычки – это компенсирует снижение его температуры;
  • Появляется возможность регулировать температуру в комнатах – теплоноситель течет только по перемычке, по перемычке и радиаторам, только через радиаторы;
  • Уменьшается гидравлические сопротивление – улучшается естественное протекание теплоносителя.

Схема отопления «Ленинградка» в частном доме небольшой площади – это экономия на материалах и равномерный прогрев всех помещений.

Перекрывая перемычку/байпас или батарею отопления, следует опасаться полного перекрытия отопительной системы – это недопустимо, так как приводит к перегреву отопительного котла и срабатыванию автоматики, препятствующей его поломке.

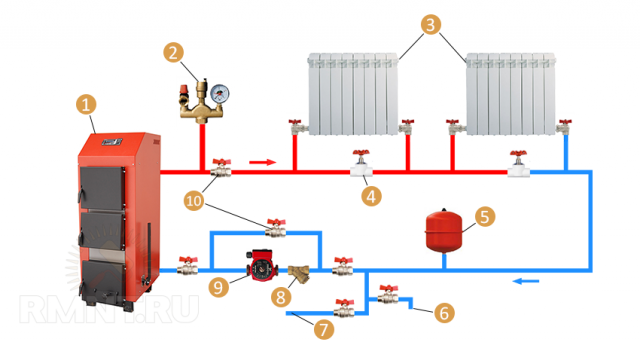

Схема разводки Ленинградка с насосом

Одним из отличительных черт «Ленинградки» является байпас, на который желательно установить кран, как и на отводы идущие к радиатору.

Система отопления «Ленинградка» с принудительной циркуляцией может потребоваться при обогреве домов большой площади. Например, вы решили пристроить к своему домику еще пару комнат, но не хотите тратиться на прокладку двухтрубной системы. В этом случае вам необходимо позаботиться об улучшении напора теплоносителя в системе – для этого она дополняется небольшим циркуляционным насосом. Что он даст?

  • Улучшение протекания теплоносителя – он сможет преодолеть гидравлическое сопротивление труб и соединений;
  • Более равномерный прогрев – вода просто не будет успевать остывать, так как она течет по трубам с увеличенной скоростью;
  • Возможность увеличения максимальной длины горизонтальных участков – система сможет обогреть дом большой площади.

По своей эффективности «Ленинградка» близка к двухтрубным системам, но это справедливо лишь в отношении домов небольшого размера. В крупных постройках соперничать с двухтрубным отоплением невозможно.

Схема отопления «Ленинградка» в частном доме

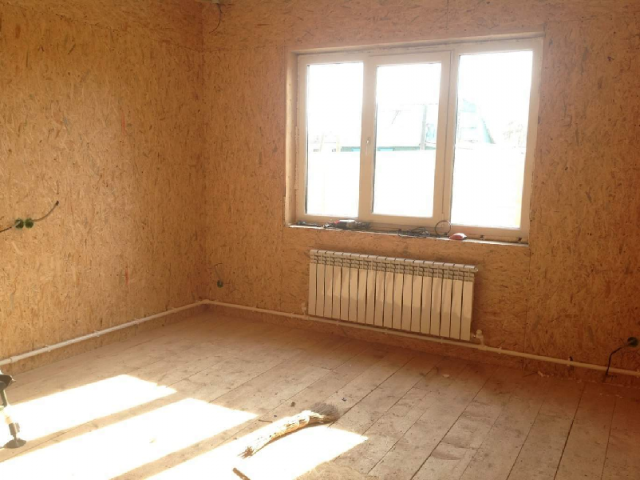

Создавая своими руками отопление частного дома с двумя этажами или одним по схеме «ленинградка», можно создать как закрытую, так и открытую систему. В открытых отопительных системах используется естественная или принудительная циркуляция – особой разницы тут нет. Принудительная циркуляция сможет обогреть дом большей площади и обеспечить равномерный прогрев комнат. Что касается естественной циркуляции, то она проще и дешевле.

Рассмотрим три схемы «Ленинградки» в частном доме:

«Ленинградка» с естественной циркуляцией теплоносителя

В «Ленинградке» с естественной циркуляцией обязательно должен быть уклон труб и нижнее подключение радиаторов.

  • Открытая с естественной циркуляцией теплоносителя – схема включает в себя отопительный котел, трубы, радиаторы с байпасами и кранами, расширительный бачок открытого типа. Это самый простой и доступный вариант, подразумевающий использование напольного котла;
  • Открытая с принудительной циркуляцией теплоносителя – все тоже самое, только сюда прибавляется циркуляционный насос. Никакого дополнительного оборудования не нужно;
  • Закрытая с принудительной циркуляцией – схема включает в себя котлы любых конструкций (в том числе и двухконтурные), трубы, радиаторы с байпасами и кранами, группу безопасности (термоманометр, спускник воздуха и предохранительный клапан), циркуляционный насос и герметичный бак.

Как мы видим, в последнем случае затраты получаются весомыми – нужно приобрести подходящий котел, группу безопасности, расширительный бак и насос.

Какую систему выбрать – решать вам. Следует отметить, что закрытая схема отличается возможность применения теплоносителей любого типа. Также она не требует контроля уровня теплоносителя. Что касается применения принудительной циркуляции, то она вызывает дополнительные расходы на электроэнергию.

Преимущества и недостатки «Ленинградки»

В чем заключаются преимущества однотрубной «Ленинградки» для частного дома?

  • Минимум расходов на модернизацию системы;
  • Равномерный прогрев помещений;
  • Возможность регулировки температуры в помещениях;
  • Отсутствие затрат на дополнительное оборудование;
  • Легкость в монтаже.

Не обошлось и без определенных недостатков:

  • Трудность в расширении – нарастить длину можно, но в ограниченных пределах;
  • Отсутствие возможности подключить теплые полы – для этого нужно прокладывать двухтрубную систему;
  • Дополнительные расходы на циркуляционный насос – если нужно обогреть здание большой площади.

Несмотря на недостатки, использование схемы «Ленинградка» в небольших частных домах вполне оправдано. В случае с монтажом закрытой системы затраты будут выше.

Монтаж системы отопления «Ленинградка»

Схема закрытого отопления Ленинградка с насосом

При использовании циркуляционного насоса в «Ленинградке» вы можете использовать диагональную схему подключения, для лучшего прогрева радиатора.

Выполнить монтаж системы отопления «Ленинградка» в частном доме своими руками сможет даже начинающий мастер. В самом простом случае нам потребуется напольный котел, от которого отходит вертикальная труба с установленным на самом верху расширительным бачком – это обеспечит качественный отвод воздуха из отопительного контура. Далее устанавливаем батареи, под которыми прокладывается подающая труба с отводами к радиаторам.

В системах с естественной циркуляцией используется нижнее подключение радиаторов. На входах и выходах ставятся краны, еще один кран может быть установлен на перемычке/байпасе (ставить его совсем не обязательно, чтобы случайно не перекрыть всю систему). Если используется циркуляционный насос, то можно использовать диагональную схему – она обеспечит более эффективный нагрев.

Обратная труба отопления проходит на том же уровне, что и подающая, но по другим стенам (в двухтрубных системах она возвращается параллельно, вблизи пола). Возвратившись к отопительному котлу, теплоноситель снова нагревается и отправляется на второй круг. А домочадцы получают возможность насладиться теплом и уютом.

описание схемы, преимущества и недостатки, способы разводки

Что такое ленинградская система отопления?Что такое ленинградская система отопления?Индивидуальное домостроительство с каждым годом набирает популярности. Несмотря на нестабильность экономики в стране люди стараются самостоятельно решать вопрос покупки собственного жилья. Из практики стало ясно, что такой подход к решению жилищной проблемы является оптимальным. Но вопрос обогрева квадратных метров дома с минимальными затратами на монтаж отопительной системы по-прежнему стоит очень остро среди счастливых домовладельцев.

Особенности однотрубной отопительной системы частного и многоквартирного дома ленинградка Особенности однотрубной отопительной системы частного и многоквартирного дома ленинградка На сегодняшний день одной из самых простых и доступных схем отопительной системы считается «ленинградский», способ соответствует всем требованиям современного обогрева домов: она обладает высокой эффективностью и экономичностью при сравнительно несложном монтаже и дальнейшем обслуживании. Плюс ко всему такой тип отопления имеет независимое подключение, что абстрагирует его от центральной отопительной магистрали.

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

  • минимальный объем расходных материалов;
  • простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
  • доступность покупки всех комплектующих;
  • простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Принципиальные особенности функционирования «ленинградки»

Что такое ленинградская система отопления?Что такое ленинградская система отопления?Как уже упоминалось, ленинградская схема разводки отопительной системы подразумевает последовательное подключение всех приборов начиная от котла. Поэтому показатели температуры на входе обратной трубы возврата теплоносителя будут намного ниже, чем на выходе подающего трубопровода. Именно благодаря такой разнице температур, вода естественным путём, по законам физики, циркулирует по контуру системы отопления. При этом однотрубная схема «ленинградки», несмотря на всю кажущуюся простоту, может применяться даже в двухэтажных строениях.

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

  • Ленинградка - система отопления, схемы и особенностиЛенинградка - система отопления, схемы и особенностинаиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
  • система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
  • теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

  1. Основные элементы системы отопления ЛенинградкаОсновные элементы системы отопления ЛенинградкаВ горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию, с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
  2. Особенности ленинградской системы отопления, преимущества и недостаткиОсобенности ленинградской системы отопления, преимущества и недостаткиВ случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Отопление «ленинградка» – схема открытой разводки

Схема отопления ленинградка в частном доме: основные нюансы монтажаСхема отопления ленинградка в частном доме: основные нюансы монтажаОткрытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Закрытая схема отопления «ленинградка»

Однотрубная схема ленинградкиОднотрубная схема ленинградкиОднотрубную схему разводки отопительной системы «ленинградка» часто выполняют в закрытом варианте. Такой обогрев дома предусматривает установку расширительного мембранного бака, благодаря которому в системе создаётся избыточное давление. В большинстве случаев его уровень, невысокий, и достигает не более 1,5 атмосферы. Плюс ко всему такую отопительную систему обязательно оснащают манометром, воздухоотводчиком и предохранительной системой в виде клапана.

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

Оцените статью: Поделитесь с друзьями!Инструкции по установке

. Альтернативные виды отопления частного дома

Непосредственное влияние на комфорт и уют в доме оказывает качество системы отопления. К его обустройству необходимо внимательно относиться, так как в помещении нужно долго находиться, особенно зимой. В условиях современной жизни все больше владельцев собственной жилой недвижимости выбирают альтернативные способы отопления частного дома. Далее разберемся, что это такое. В статье также расскажут об альтернативных источниках отопления для частного дома.

Общая информация

Под альтернативным отоплением следует понимать систему, работа которой осуществляется с теплогенератором на возобновляемом источнике энергии. Варианты самые разные. Альтернативными источниками отопления частных домов могут быть механизмы, использующие биотопливо, ветер, солнце или воду и т. Д. На схемах представлены котлы и тепловые насосы. В систему могут входить солнечные батареи. Они аккумулируют поступающее тепло и преобразуют его в электрическую энергию.

Использование биотоплива

Этот альтернативный вариант отопления частного дома каждый день становится все более популярным.Под биологическим топливом следует понимать массу, включающую различные органические отходы, растения, навоз, стоки. В процессе разложения, в котором участвуют бактерии, образуется биогаз. Топливом может служить щепа, бревна, прессованные отходы деревообработки. Эти материалы используются, как правило, в малоэтажных домах. На более крупных объектах подача биотоплива осуществляется с помощью автоматизированной системы. Альтернативное отопление частного дома небольшой этажности осуществляется вручную. Отопительные котлы, работающие на поддонах, представлены в нескольких вариантах.Однако во всех случаях топливо подается автоматически. Благодаря этому человеку нет необходимости постоянно находиться у котла. Агрегаты оснащены автоматической системой управления, обеспечивающей поддержание температуры на определенном уровне.

Альтернативные виды отопления частного дома: насосы

Для реализации данной опции необходимо иметь колодцы, из которых будет осуществляться забор подземных вод и возврат отработанного сырья в почву. Альтернативное отопление частного дома можно создать своими руками наподобие водяного.Однако пользователю для небольшого жилого дома придется выкопать 2–3 колодца для водозабора и 1–2 для водоотведения. Бурение необходимо на глубину не менее 50 метров. Для строительства таких колодцев также необходимо получить разрешение от госконтрольных служб. В схеме такого отопления используются тепловые насосы. Чтобы подключить альтернативное отопление частного дома своими руками, как рассол-водяной, нужно выкопать 200-метровый колодец. Следует укладывать трубы раствором П-образной формы. Чтобы уменьшить разницу в тепле, выделяемом в разные месяцы, устраивают теплообменник, который располагается на глубине не менее пяти метров.Альтернативное отопление частного дома с помощью насосов считается наиболее экономичным по сравнению с другими схемами. Такое оборудование безопасно как для человека, так и для окружающей среды. Наиболее перспективным на сегодняшний день является именно этот частный дом с альтернативным отоплением. Инструкции по установке довольно просты. Справиться с установкой насоса и прокладкой труб можно самостоятельно.

Солнечные накопители

Этот альтернативный вариант отопления частного дома будет иметь прямую зависимость от интенсивности лучей, которая в разное время года разная.В пасмурную погоду и ночью энергии излучения не хватает для нормальной и стабильной работы коллекторов. Часто солнечные батареи используются как элементы водяного отопления. Его можно использовать для бытовых или хозяйственных нужд. Нагретая вода может участвовать в теплообмене в накопительных одновалентных баках. Солнечные элементы могут дополнительно использоваться для выработки энергии в биовалентных агрегатах.

Классификация водоемов

Бывают двух типов:

При использовании оборудования летом коэффициент продуктивности обоих типов будет одинаковым.Зимой предпочтение лучше отдавать вакуумным коллекторам. Это оборудование способно работать при -35 градусах. Плоские коллекторы могут нагревать воздух до 60 градусов. Вакуумные агрегаты предназначены для повышения температуры до 90 градусов. По остальным параметрам отличий устройств нет. Вакуумные солнечные коллекторы отлично подходят для использования в загородном доме в качестве альтернативного источника тепла. Кроме того, их можно использовать для нагрева воды.

Ветроэнергетика

Промышленные товары продаются сегодня совершенно бесплатно и за вполне приемлемые деньги.Такой альтернативный источник энергии можно использовать в регионах, где преобладают умеренные ветры. Прежде всего, это побережье и степи. В установке ветрогенератора нет ничего сложного. Его основными конструктивными элементами являются лопасти, двигатель и мачта. Ветрогенератор имеет несколько пониженный КПД по сравнению с коллекторной системой. Это связано с тем, что элементы последнего можно сразу использовать для выработки тепла или нагрева воды. А в ветряных родах

.

:: Отопление частного дома

Одним из важнейших вопросов при проектировании частного жилого дома является вопрос его теплопроизводительности. Актуальность вопроса, безусловно, возрастает с увеличением широты, местоположения объекта недвижимости.

Эффективность отопления, в первую очередь, зависит от наличия первичной энергии. Несколько столетий лучшим обогревателем нашего дома служила русская печь. У этого типа теплоподачи есть много преимуществ и несколько недостатков, но поскольку мы живем в двадцать первом веке, то мы не будем рассматривать эту архаизм всерьез.Хотя…

На данный момент самым дешевым топливом является топливо - голубой газ. Конечно, в тех районах, где подача газа постоянная. Исходя из этого, лучшим видом отопления дома станет установка водяного отопления.

Эта система самая надежная и простая. Котел нагревает воду, она проходит по трубам в батарее, давая обогрев помещения в задней системе, снова поступает в котел. Вся опора циркуляционного насоса круглая. Все отопление - это замкнутый контур: котел, генератор, труба, падиаторы.Топливным газом помимо этого может быть также уголь, керосин, дрова. А также энергетическая альтернатива: солнечные батареи, ветряные турбины, мини-гидроэлектростанции и т. Д.

При водяном отоплении используются трубы другого типа:

Трубы стальные

и оцинкованные требуют сварки при установке. Так же стальные трубы обладают низкой устойчивостью к коррозии. Для нержавеющей стали и оцинковки используется резьбовое соединение, оно очень чувствительно к окружающей среде.

Медь. Надежно, практически навсегда.Лучшее решение при установке «темного света». Дороги в окружении. Мало специалистов, которые могут установить пайку меди, да и баллеры по строгой технологии.

Одноконтурная система устанавливается только на отопление. Комплект ТРДД для отопления и для бытовой техники и нужд. Для упрощения схемы иногда устанавливают две одноконтурные системы, именно здесь источник энергии практически бесплатный.

Есть довольно симпатичное отопление: «теплые полы». Полы с подогревом, электричество и вода есть.Подумайте: есть недостатки, но преобладают преимущества.

Сам хозяин может регулировать температуру и отопительный сезон. При установке обычной радиаторной системы необходим уклон. При установке «теплого» гендерного предубеждения нет в азможен.

Обратной стороной системы, дополнительными расходами являются монтаж системы и постоянный мониторинг системы мониторинга (постоянного) состояния трубопроводов и комплектующих. Мониторинг котла. Вполне может быть создан, особенно в случае ненадежных труб, котел, способный спровоцировать аварию, а значит и вся система теплоснабжения.И дело не столько в коррозии, сколько в утечке газа.

Но водяное отопление не только газ, торф, дрова, керосин, уголь, нефтепродукты, представители были, мало ли топлива, водогрейные котлы? Устанавливать водогрейные котлы рекомендуется максимально близко к жилым помещениям. Конечно, соблюдая правила ТБ.

,

Как обогреть свой домик и оставаться уютным всю зиму


Отопление крошечного дома зимой сопряжено с проблемами. Теперь, когда мы переехали в Вермонт с солнечного юга, мы исследуем отопительные приборы. Мы обсуждали с местными жителями, что они используют, и обдумываем несколько вариантов.

Выбор подходящего варианта обогревателя для миниатюрного дома:

При выборе обогревателя для вашего крошечного дома нужно учитывать несколько вещей, и все сводится к нескольким ключевым моментам.Во-первых, будете вы в сетке или вне ее. Автономное зимнее отопление сузит ваши варианты до нескольких, в то время как, если вы подключены к сети, у вас есть много других вариантов.

После того, как вы определили свой статус сети, вам нужно будет рассмотреть практические аспекты вашего образа жизни. Какой вы хотите, чтобы ваша жизнь была повседневной, и что вам подходит, а что нет? Многие люди идеализируют дровяную печь, но они не думают о том, чтобы просыпаться утром в холодном доме, прежде чем они снова смогут разжечь огонь.Мне просто хотелось, чтобы было просто нажать кнопку, поэтому я выбрал тепловой насос в своем крошечном доме.

Выбор размера вашей системы отопления имеет решающее значение для поддержания вашего дома красивым и теплым, но при этом не слишком жарко. Я был в своей изрядной доле крошечных домиков, где обогреватель не справлялся с тем, насколько холодно на улице, и я был в таком же количестве крошечных домиков, которые были настолько горячими, что нам приходилось открывать окна в помещении. мертвой зимой, чтобы мы не потели. Мне был нужен крошечный обогреватель для дома, который производил около 3000 БТЕ для того места, где я живу в N.C. Воспользуйтесь калькулятором BTU, чтобы выяснить, что подходит именно вам.

cost of heating fuel

Наконец, важны цена, деньги. Некоторые настройки стоят дороже на начальном этапе и меньше со временем, в то время как некоторые дешевле в начале и требуют текущих затрат, либо затраты выше в долгосрочной перспективе. Я подробно рассмотрю каждый из них, пока мы перебираем все варианты.

Варианты электрического обогревателя для крошечного дома:

electric heat

Электрический обогреватель Плюсы

  • Недорого
  • Легко найти в любом магазине
  • Нет установки, просто подключите
  • Мы найдем для вас подходящий размер БТЕ

Электрический нагреватель Cons

  • Занимает площадь
  • Они не очень хорошо выглядят
  • Дорогой в эксплуатации, потребляет много электроэнергии
  • Непрактично для отключения от сети

Пожалуй, самый простой и дешевый вариант на данный момент и достаточно эффективный с точки зрения обогрева помещения нашего размера.Мы могли бы с комфортом пережить остаток зимы в Вермонте с нашим нынешним электрическим обогревателем, но он определенно не привлекателен и занимает много места. Этот вариант также требует, чтобы вы были в сети, большинство этих нагревателей начинаются с 1500 Вт при мощности около 5000 БТЕ и повышаются оттуда. С такими электрическими нагрузками вам понадобится очень дорогая солнечная батарея для ее питания зимой.

Самое замечательное в электрических обогревателях то, что они супердешевые, мы выбрали нас примерно за 45 долларов, и вы можете найти это в любом крупном розничном магазине.Они хорошо подходят для обогрева помещения, и у вас есть два основных варианта: принудительный воздух и лучистые обогреватели.

Forced Air для тех случаев, когда вы хотите быстро нагреть пространство, вентилятор в них часто работает довольно громко, но вы можете быстро нагреть пространство, что приятно, когда мы возвращаемся с работы домой и хотим увеличить тепло. Хотя они шумные, это хороший вариант для нас, потому что мы часто бываем вне дома, поэтому мы выключаем питание, пока нас нет.

Radiant Heat для тех случаев, когда вы можете потратить время на то, чтобы нагреть пространство.Часто это радиаторные обогреватели с масляным наполнением, которые почти бесшумны в своей работе и мягко нагревают воздух вокруг них. Если вы подключены к электросети и собираетесь проводить много времени в доме, это хороший вариант, потому что вы можете нагреть дом, а затем оставить его на плаву.

Так как это будет только временной ситуацией прямо сейчас, поскольку мы будем подключать наши солнечные панели этим летом и инвестировать в небольшой ветрогенератор позже в этом году. Мы также подумываем о создании микрогидроэлектростанций, но это уже другая статья!

Отопление крошечного домика дровяной печью или гранулированной печью:

wood stove and pellet stoves to heat your tiny house

Плюсы печи на дровах или гранулах

  • Уютный огонь хорош
  • Меньше воздействия на окружающую среду
  • Можно использовать для приготовления, разогрева и др.
  • Топливо вообще дешевое

Минусы печи на дровах или пеллетах

  • Начальная стоимость от средней до высокой
  • Требуются большие зазоры
  • Трудно найти достаточно маленькую
  • Занимается работой и может быть грязным

Дровяная печь или печь на пеллетах Стоимость

На соседней ферме мы встретили крохотного домочадца, который пользуется дровяной печью.Ей это нравится, потому что ей нравится обработка древесины и вид дровяной печи в ее крошечном домике. Она также может нагревать воду для приготовления чая или мытья посуды. Когда зимой отключалось электричество, у нее не было проблем с обогревом и подогревом пищи.

Дровяная печь создает ощущение домашнего уюта, которого невозможно достичь с газовыми установками. Однако дровяная печь более грязная: зола просыпается насквозь, а щепа и кора просачиваются из дерева.

Варианты с дровяной печью для крошечного дома

Нелегко найти небольшой дровяной камин, большинство из них слишком велики для небольшого пространства. Jotul - популярная компания, производящая дровяные и газовые плиты здесь, в Вермонте, и люди говорят нам, что они лучшие. Мы не уверены, что они сделают один достаточно маленьким для нашего пространства, поэтому на этой неделе мы собираемся осмотреть их выставочный зал. Мы также изучали дровяные печи Dickinson Marine, а также печи из талькового камня Woodstock, произведенные на местном уровне в Нью-Гэмпшире. Печи Кимберли тоже подходят, но они дорогие.

Наконец, дровяные печи Hobbit - популярный вариант, потому что это один из немногих лучших вариантов отопления для небольших домов из-за своего размера. Он разработан для небольших помещений, поэтому может стать серьезным конкурентом для дровяных печей для вашего крошечного дома.

get the most out of your tiny house

Когда дело доходит до дровяной печи в вашем крошечном доме, вам необходимо учесть несколько соображений. Во-первых, приобретите печь, достаточно маленькую для вашего крошечного домика. Если вы не выберете правильный размер, она будет генерировать слишком много БТЕ, и вы будете жариться в своем крошечном домике.Это случается с большинством людей, когда они пытаются обогреть свой небольшой дом дровами, потому что трудно найти достаточно маленькую дровяную печь.

Далее идет занимаемое место. Дровяные печи требуют много места не только по размеру, но и по свободному пространству. Часто необходимо оставлять достаточно места вокруг дровяной печи, чтобы убедиться, что она безопасна и не загорится соседние поверхности.

Наконец, подумайте о своем образе жизни и о том, как на это повлияет дровяная печь. Дровяные печи требуют частого ухода, дрова нужно рубить, складывать, затем вытаскивать и, наконец, чистить печь.Это очень тяжелая работа, и когда выходит сажа, это может быть неприятным делом. Я обнаружил, что дровяные печи на пеллетах представляют собой золотую середину между простотой использования, легким поддержанием температуры и легкостью. На самом деле вы не можете сделать свои собственные гранулы, но есть веские основания для них.

Керосиновые обогреватели для внутреннего использования:

kerosene heaters

Керосиновый обогреватель Плюсы

  • Вентилируемый или невентилируемый
  • Термостат управляемый
  • Очень чистый ожог

Керосиновый обогреватель против

  • Начальная стоимость от средней до высокой
  • Использует ископаемое топливо
  • Иногда трудно найти топливо

Несколько человек сказали нам, что керосин стоит затрат на установку и топливо.Он горит очень горячо, и его эффективность составляет 90% по данным местного поставщика газа. С точки зрения выхода БТЕ керосин превосходит пропан, но его горение не такое чистое, и он больше загрязняет окружающую среду, хотя сейчас они производят фильтры, которые сокращают выбросы.

Керосин - более дешевый вариант по сравнению с пропаном, но мы обнаружили, что его не так легко найти. Меня также больше всего беспокоит угарный газ, поэтому вентилируемый обогреватель будет необходим в таком маленьком помещении. Керосиновые обогреватели Toyotomi Laser - вариант, но я читал много неоднозначных отзывов.Другой вариант - отдельно стоящий керосиновый обогреватель, такой как обогреватель Dyna-Glo, который хорош тем, что его можно снять, когда он не используется. Основным недостатком является то, что это не нагреватель с прямой вентиляцией, поэтому вам нужно быть осторожным с качеством воздуха и безопасностью. В целом, керосин кажется хорошим вариантом в качестве альтернативы электрическому обогреву, но после дополнительных онлайн-исследований мы рассматриваем этот вариант все реже и реже.

Варианты пропанового нагревателя для миниатюрных домов:

propane heat sources: heaters

Нагреватель пропана Плюсы

  • Вентилируемый или невентилируемый
  • Термостат управляемый
  • Очень чистый ожог

Пропановый нагреватель против

  • Начальная стоимость от средней до высокой
  • Использует ископаемое топливо
  • Иногда трудно найти топливо

Чистое горение, эффективное, относительно недорогое и легко доступное. Мы серьезно рассмотрели вариант с пропаном.В настоящее время наша печь помогает обогревать наш дом и работает на пропане, поэтому подключить нагревательный элемент не составит большого труда.

Обогреватель Dickinson - привлекательный и эффективный вариант, который в наших обсуждениях был конкурентом дровяной печи, но после разговоров со многими другими крошечными домработниками мы услышали много плохого. В основном они красиво выглядят, но не выделяют достаточно тепла. Несмотря на то, что обогреватель Дикинсона заявляет, что он выдает 4 000-5 500 БТЕ, многие люди ставят это под сомнение.В нем также нет термостата, что было для нас препятствием.

Другой действительно хороший вариант, если вы думаете об этом, - пропановый обогреватель Mr. Heater. Это было здорово на юге, потому что нам не всегда был нужен большой обогреватель, поэтому мы могли убрать его, когда это было нужно, но в те холодные, чем обычно, ночи мы могли сломать его и быстро обогреть наш крошечный домик. Хотя в нем используются канистры с пропаном весом 1 фунт, мы сочли это очень расточительным, поэтому мы получили соединительный шланг для пропанового бака на 20 фунтов (размер, от которого уходит ваш гриль).

Что мне нравится в пропане, так это то, что он довольно дешевый, я использую его в своем крошечном доме, и мы тратим около 100 долларов в год на его обогрев, используя его для приготовления пищи и для нагревателя горячей воды в моем крошечном доме. Во-вторых, вы можете заправлять баки практически где угодно, и я предпочитаю использовать 20-фунтовые баки, потому что даже когда они полны, я могу довольно легко их нести.

Тепловые насосы для миниатюрных домов:

heat pump and mini split for heating and cooling

Тепловой насос Плюсы

  • Может нагревать и охлаждать
  • Термостат управляемый
  • Не занимает занимаемой площади
  • Очень эффективный

Минусы теплового насоса

  • Высокая начальная стоимость
  • Требуется профессиональная помощь для настройки
  • Не работает в очень холодном климате

Это хороший вариант для людей, живущих в сети, потому что тепловые насосы становятся все более эффективными.В очень холодных местах этого обычно следует избегать, потому что система функционирует, улавливая любое доступное тепло из воздуха и концентрируя его для обогрева дома. Когда вы нагреваетесь примерно до 30 градусов, у большинства устройств есть электрические нагревательные катушки для повышения мощности системы, но это возвращает вас в лодку стандартного электрического нагрева.

Преимущество тепловых насосов в том, что они обеспечивают обогрев и охлаждение вашего крошечного дома, что я в конечном итоге решил для своей системы. Хотя это сложно, вы можете запустить мини-солнечную батарею с достаточно большой системой и достаточно эффективной системой.

Основные бренды, на которые вы хотите обратить внимание, - это Mitsubishi и Fujitsu, обе производят хорошие устройства с высоким рейтингом SEER, который является мерой их эффективности. Вы захотите найти единство, которое будет по крайней мере 20 SEER для использования в сети, если вы находитесь вне сети, вы хотите иметь как можно более высокий рейтинг SEER. На момент написания этой статьи Carrier только что запустил новый мини-сплит SEER 42, который поражает.

Что замечательно в мини-секциях, так это то, что вы можете закрепить кондиционер на стене, чтобы он не занимал места на полу.Он также программируется, поэтому термостат может включаться и выключаться, когда вы хотите, а некоторые даже позволяют вам управлять через свой телефон, чтобы вы могли включить его удаленно, чтобы вернуться домой в поджаренный дом.

Лучшие варианты отопления для крошечного дома:

The best heating options for a tiny house

Теперь, когда мы разобрали некоторые из основных типов обогревателей для крошечного дома, я хочу поделиться тем, что я считаю лучшими вариантами, когда дело доходит до отопления крошечного дома.

1. Тепловой насос Carrier Infinity - 2 500 долларов США

Heat pump by carrier Трудно превзойти эти мини-блоки с тепловым насосом, потому что они могут нагревать и охлаждать все в одном устройстве.Их высокоэффективный инверторный тепловой насос с показателем SEER 42 - это безумие, я еще не настроил его, но я предполагаю, что он может нагревать около 500 Вт, что неслыханно.

2. Внутренний инфракрасный настенный обогреватель Heat Storm Deluxe - $ 80

convection electric heater Это лучшая альтернатива популярному плоскопанельному нагревателю Envi, который больше не производится. Что замечательно в этом обогревателе, так это то, что он подключается прямо к розетке, его очень низкий профиль, поэтому он не занимает много места, потому что устанавливается прямо на стену.Самое интересное в том, что, поскольку это просто обогреватель со встроенной розеткой, вы можете легко снять его и хранить в теплое время года. При цене 80 долларов и 10-минутной установке его сложно превзойти, если вы находитесь в сети.

3. Маленькая дровяная печь "Хоббит" - 1100 долларов.

hobbit small wood stove for a tiny house Для тех, кто хочет отключить отопление от электросети, вам понадобится очень маленькая дровяная печь, а Hobbit Wood Stove - одна из самых маленьких. Вы можете купить Kimberly Stove, но это очень дорого. При размере 18 дюймов на 12 дюймов вы не сможете стать намного меньше и при этом кормить его дровами, так что это отличный вариант для тех, кто хочет нагревать и готовить на дровах.

4. Обогреватель Mr. Heater - Нагреватель пропана MH9BX - 69 долл. США

Mr. Heater propane portable heater Это отличный обогреватель и супер практичный. Он работает на пропане, который можно найти где угодно, он легко переносится и отводит много тепла, когда вам это нужно. Я думаю, что у каждого должен быть Mr. Heater, независимо от того, какой вариант отопления вы выберете в качестве резервного источника тепла. Это может быть топливо для баков на 1 фунт или вы можете получить шланг для баков размером с решетку.

5. Масляный нагреватель радиатора - 72 $

oil fille radiator heater Это еще один хороший вариант, который попадает в мой список, потому что они хороши в обогреве помещений, вы можете вкатить его, когда вам нужно тепло, но все равно храните его в более теплую погоду.Масляный радиатор обеспечивает равномерное тепло, не создавая особого шума. Обратной стороной является то, что они расходуют много энергии, поэтому, если вы находитесь вне сети, это не вариант, а если вы подключены к сети, счета за электроэнергию могут быть высокими.

Рекомендации при обогреве вашего крошечного дома:

What considerations you need to make when choosing a heater

Последние несколько моментов, которые следует здесь рассмотреть, - это безопасность, качество воздуха в помещении и изоляция. Очевидно, что безопасность имеет первостепенное значение, и многие из этих огневых обогревателей могут привести к пожару, если вы не будете осторожны.Если у вас есть дети поменьше, обогреватель на полу представляет опасность для детей, дотрагивающихся до него. Следует также учитывать качество воздуха в помещении. В таком маленьком помещении, сжигая топливо, вы расходуете кислород и выделяете газы, такие как угарный газ, что является серьезным делом. Вентиляция всегда предпочтительнее, но это компромисс, потому что вентиляция занимает много места и должна выполняться правильно.

Наконец, если вы строите свой собственный крошечный дом, важно убедиться, что он хорошо герметизирован, и если вы потратите больше денег на изоляцию заранее, то в дальнейшем потратите намного меньше денег.Не экономьте на теплоизоляции и выбирайте окна самого высокого качества, которые вы можете себе позволить.

В конечном счете, наши основные критерии для отопительных приборов включают эффективность, безопасность, стоимость и воздействие на окружающую среду. Мы сознательно подходим к каждому выбору, который мы делаем в отношении дома, и хотим сделать лучший выбор для нашего пространства, окружающей среды и наших кошельков. Это непростой выбор, но очень необходимый сейчас, когда мы живем в штате, где настоящая зима. Определенно будет легче обогреть крошечный домик, чем охладить его жарким влажным южным летом!

which fuel option is the best for a tiny house guide

Твоя очередь!

  • Что вы посоветуете для обогрева крошечного помещения?
  • Какие варианты вы рассматривали?

Автор писателя 3 ноября, 2018 / Tiny House ,Инструкции по установке

. Альтернативные виды отопления частного дома

Непосредственное влияние на комфорт и уют в доме оказывает качество системы отопления. К его обустройству необходимо внимательно относиться, так как в помещении нужно долго находиться, особенно зимой. В условиях современной жизни все больше владельцев собственной жилой недвижимости выбирают альтернативные способы отопления частного дома. Далее разберемся, что это такое. В статье также расскажут об альтернативных источниках отопления для частного дома.

Общая информация

Под альтернативным отоплением следует понимать систему, работа которой осуществляется с теплогенератором на возобновляемом источнике энергии. Варианты самые разные. Альтернативными источниками отопления частных домов могут быть механизмы, использующие биотопливо, ветер, солнце или воду и т. Д. На схемах представлены котлы и тепловые насосы. В систему могут входить солнечные батареи. Они аккумулируют поступающее тепло и преобразуют его в электрическую энергию.

Использование биотоплива

Этот альтернативный вариант отопления частного дома каждый день становится все более популярным.Под биологическим топливом следует понимать массу, включающую различные органические отходы, растения, навоз, стоки. В процессе разложения, в котором участвуют бактерии, образуется биогаз. Топливом может служить щепа, бревна, прессованные отходы деревообработки. Эти материалы используются, как правило, в малоэтажных домах. На более крупных объектах подача биологического топлива осуществляется с помощью автоматизированной системы. Альтернативное отопление частного дома небольшой этажности осуществляется вручную. Отопительные котлы, работающие на поддонах, представлены в нескольких вариантах.Однако во всех случаях топливо подается автоматически. Благодаря этому человеку нет необходимости постоянно находиться у котла. Агрегаты оснащены автоматической системой управления, обеспечивающей поддержание температуры на определенном уровне.

Альтернативные виды отопления частного дома: насосы

Для реализации данной опции необходимо иметь колодцы, из которых будет осуществляться забор подземных вод и возврат отработанного сырья в почву. Альтернативное отопление частного дома можно создать своими руками наподобие водяного.Однако пользователю для небольшого жилого дома придется выкопать 2–3 колодца для водозабора и 1–2 для водоотведения. Бурение необходимо на глубину не менее 50 метров. Для строительства таких колодцев также необходимо получить разрешение от госконтрольных служб. В схеме такого отопления используются тепловые насосы. Чтобы подключить альтернативное отопление частного дома своими руками, как рассол-водяной, нужно выкопать 200-метровый колодец. Следует укладывать трубы раствором П-образной формы. Чтобы уменьшить разницу в тепле, выделяемом в разные месяцы, устраивают теплообменник, который располагается на глубине не менее пяти метров.Альтернативное отопление частного дома с помощью насосов считается наиболее экономичным по сравнению с другими схемами. Такое оборудование безопасно как для человека, так и для окружающей среды. Наиболее перспективным на сегодняшний день является именно этот частный дом с альтернативным отоплением. Инструкции по установке довольно просты. Справиться с установкой насоса и прокладкой труб можно самостоятельно.

Солнечные накопители

Этот альтернативный вариант отопления частного дома будет иметь прямую зависимость от интенсивности лучей, которая в разное время года разная.В пасмурную погоду и ночью энергии излучения не хватает для нормальной и стабильной работы коллекторов. Часто солнечные батареи используются как элементы водяного отопления. Его можно использовать для бытовых или хозяйственных нужд. Нагретая вода может участвовать в теплообмене в накопительных одновалентных баках. Солнечные элементы могут дополнительно использоваться для выработки энергии в биовалентных агрегатах.

Классификация водоемов

Бывают двух типов:

При использовании оборудования летом коэффициент продуктивности обоих типов будет одинаковым.Зимой предпочтение лучше отдавать вакуумным коллекторам. Это оборудование способно работать при -35 градусах. Плоские коллекторы могут нагревать воздух до 60 градусов. Вакуумные агрегаты предназначены для повышения температуры до 90 градусов. По остальным параметрам отличий в устройствах нет. Вакуумные солнечные коллекторы отлично подходят для использования в загородном доме в качестве альтернативного источника тепла. Кроме того, их можно использовать для нагрева воды.

Ветроэнергетика

Промышленные товары продаются сегодня совершенно бесплатно и за вполне приемлемые деньги.Такой альтернативный источник энергии можно использовать в регионах, где преобладают умеренные ветры. Прежде всего, это побережье и степи. В установке ветрогенератора нет ничего сложного. Его основными конструктивными элементами являются лопасти, двигатель и мачта. Ветрогенератор имеет несколько пониженный КПД по сравнению с коллекторной системой. Это связано с тем, что элементы последнего можно сразу использовать для выработки тепла или нагрева воды. А в ветрогенераторе сначала необходимо преобразовать механическую энергию в электричество.Только после этого произойдет нагрев воздуха в помещении.

Альтернативное отопление частного дома водородом

Это топливо используется в специализированных котлах. Эти агрегаты способны производить неограниченное количество энергии. Вместе с этим водородные котлы считаются абсолютно безопасными, так как такой нагрев считается беспламенным, и при нагревании не выделяются продукты сгорания.

Схема процесса

Работа основана на каталитической реакции.Он течет между водородом и кислородом. В результате высвобождаются молекулы воды. Во время реакции выделяется большое количество тепла. Водородные котлы могут одновременно эффективно работать с системой теплого пола.

Характеристики оборудования

Водородные котлы выпускаются различной мощности в зависимости от площади помещения, которое предполагается отапливать. КПД агрегатов достаточно высокий. Это около 96%. Количество каналов, используемых для подключения водородного отопления, зависит от поставленных задач.Вы можете создать до шести штук. Все будет зависеть от того, сколько тепла нужно производить котлу. Можно сказать, что агрегаты, по сути, считаются котельно-модульными установками. Следовательно, имеющиеся силовые каналы могут отлично выполнять свои задачи, независимо друг от друга. В каждом из них есть «катализатор». Он оказывает значительное влияние на образование молекул H 2 O, сопровождающееся образованием в процессе тепловых потоков. Они заполняют камеру сгорания (теплообменник).Искусственно, нагрев до 40 градусов. Этот показатель считается приемлемым для поддержания постоянной оптимальной температуры как потолка, так и пола.

Развитие отрасли

Надо сказать, что нагрев водородом сегодня только начинает набирать обороты. В качестве одного из несомненных достоинств системы следует отметить то, что котлы могут работать как вспомогательное оборудование при низких температурах. Водород можно считать революционным видом топлива. Использование современных технологий дает возможность без каких-либо трудностей адаптировать его к системам отопления.

p >> ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
