Монтаж системы отопления из полипропиленовых труб своими руками

Содержание:

1. Основы производства полипропиленовых труб для отопления
2. Достоинства отопительных контуров из полипропилена
3. Сварка и монтаж системы отопления из полипропиленовых труб
4. Правила сварки труб между собой

Чтобы грамотно сделать систему теплоснабжение в постройке любого типа, важно не только соблюсти все процедуры установки, но и предварительно выбрать оборудование, которое будет использовано для такой работы, в частности, материал, из которого будут изготовлены трубы. Сегодня широкую популярность приобрел монтаж системы отопления из полипропиленовых труб, а также медных изделий и труб из металлопластика.

Классический вариант отопительного контура, выполненного из черного металла, сегодня применяется все реже. Предпочтение же чаще отдается монтажу системы отопления из полипропилена.
Конструкция этих труб включает в себя следующие структурные элементы:
  • непосредственно сами трубы;
  • тройники;
  • фитинги;
  • муфты;
  • отводы.
О том, как следует оборудовать отопление полипропиленовыми трубами своими руками, а также о технических особенностях и достоинствах таких систем далее и пойдет речь.

Основы производства полипропиленовых труб для отопления

Основным материалом для изготовления труб такого типа выступает пропиленовый полимер, который обрабатывается экструзионным способом. Такая обработка делает возможным хорошее сцепление структурных частей трубы. Если говорить о специальной арматуре запорного типа, а также фитингах, то эти элементы полипропиленовых труб для отопления производятся путем инжекционного прессования.
Монтаж системы отопления полипропиленовыми трубами может быть выполнен с применением не только однотонного материала (прочитайте также: "Монтаж систем отопления дома по правилам"). Современный строительный рынок предлагает широкую цветовую гамму таких изделий, что позволяет удачно вписать отопительный контур в тот или иной интерьер.
Для того чтобы выбрать желаемый оттенок трубы, всегда можно обратиться к специалистам по установке, которые готовы предоставить многочисленные фото вариантов этих труб самых разных цветов.

Система отопления из полипропиленовых труб часто предусматривает использование армированных деталей, обработка которых выполняется посредством алюминия или стекловолокна.

Специалисты не рекомендуют применять трубы без армирования, они подойдут лишь для устройства системы водоснабжения, так как показатель их температурного расширения является очень высоким. Это значит, что стояк отопления из полипропиленовых труб обязательно должен быть предварительно обработан специальным покрытием, предотвращающим увеличения объема всей конструкции под воздействием высокой температуры.

Стандартная армированная полипропиленовая труба включает в себя три слоя:

  • внутренний, состоящий непосредственно из полипропилена;
  • слой, основу которого может составлять либо фольга на алюминиевой основе, либо стекловолокно;
  • внешний слой, также включающий в себя полипропилен.

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:
  • срок службы полипропиленовых труб отопления составляет от 25 до 50 лет;
  • благодаря особому составу внутренние стенки таких труб не подвержены образованию коррозии;
  • даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
  • теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
  • надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
  • выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или паяльником;
  • стоимость труб из полипропилена доступна для рядового потребителя;
  • благодаря особым свойствам такого материала, он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
  • прочность полипропиленовых труб весьма высока;
  • не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Сварка и монтаж системы отопления из полипропиленовых труб

Смонтировать отопительную систему из полипропиленовых труб собственноручно вполне реально, причем для выполнения такой работы нет необходимости обладать специальными строительными навыками. Важно лишь четко соблюдать весь алгоритм действий, предписанный инструкцией по установке, и грамотно выполнять все процедуры.
Как уже упоминалось, чтобы оборудовать такую систему теплоснабжения, потребуется наличие самих труб, фитингов, а также инструментов для сварки. Что касается последних, то здесь важно использовать определенный ряд строительного оборудования.
Так, к сварочным инструментам, предназначенным для соединения частей полипропиленовых труб, принято относить следующие:
  • оборудование, именуемое сварочным аппаратом и представляющее собой нагреватель или паяльник;
  • насадки на трубы;
  • специальное устройство – шейвер, которому отводится роль удаления фольги на основе алюминия;
  • инструмент для разрезания труб, например, кусачки или труборез;
  • фаскосниматель.
Если пренебречь данным списком инструментов и попытаться воспользоваться оборудованием, имеющимся тут же под рукой, качественно соединить между собой части труб из полипропилена не получится.

Правила сварки труб между собой

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:

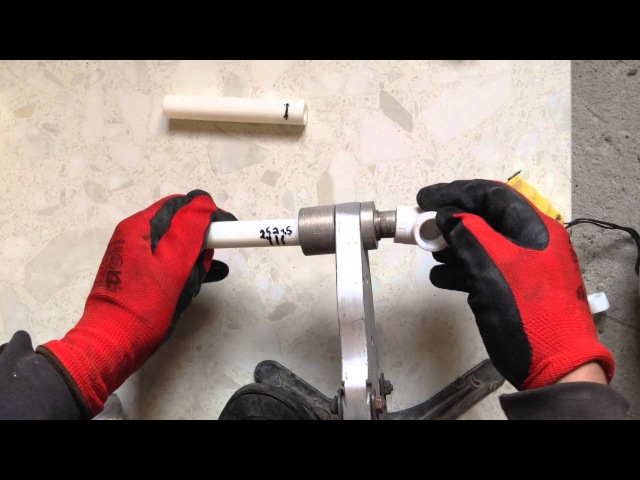

  1. Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
  2. После этого детали следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.
  3. Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.
Подобные вышеописанные действия являются единственно правильными при обустройстве отопительный системы из полипропиленовых труб, поэтому их соблюдение является основным критерием того, будет ли такая система функционировать нормально и качественно или нет.


Пайка и монтаж медных труб отопления и водоснабжения

Заказать монтаж

Обвязка котельной медью

Расценки на проведение монтажных работ с медными трубами в стандартной котельной до 45 кВт — 37 500 р. В стоимость включена обвязка котла, гидроаккумулятора, насосной группы и коллектора.

Монтаж медного отопления под ключ

Помимо всех прочих преимуществ, о которых общеизвестно (отличная теплопередача и долговечность оборудования и изделий из меди), немаловажным вопросом является внешний вид в дизайне трубопроводов, коллекторов, и фитингов из меди. Медные фитинги и трубы позволят смонтировать не только функциональную и надёжную систему, но и получать эстетическое удовольствие от оборудования с обвязкой медью, будь то радиатор, гребенка или любое другое котельное оборудование, которое ещё долгое время будет радовать своим видом хозяев и нравиться гостям.

Системы кондиционирования

Медь является важной частью установок кондиционирования и охлаждения, без которой невозможно смонтировать работающую систему. Монтаж систем кондиционирования производится опытными бригадами, себестоимость пайки стыков медных трубопроводов кондиционирования рассчитывается в зависимости от сложности проведения работ.

Монтаж водопровода медными трубами

Огромную роль в монтаже медных трубопроводов играет пайка соединений из меди, муфт, тройников. Правильно смонтированный трубопровод прослужит долго и будет надёжной частью системы отопления и водоснабжения. Помимо этого медь является отличным материалом для водоподведения с точки зрения санитарных и гигиенических норм в сантехнике.

Наши специалисты произведут прокладку трубопровода, в т.ч. и латунью, пайку соединений и монтаж медных труб для ваших систем отопления и водоснабжения. На этой странице можно ознакомиться со стоимостью на пайку меди и с расценками на монтаж медных трубопроводов мягкий и твёрдым припоем. При необходимости, наши инженеры-теплотехники произведут расчёт проекта отопления дома, подберут необходимое отопительное оборудование и произведут монтаж отопления дома под ключ.

Существуют некоторые нюансы использования медного трубопровода и медных фитингов, о которых рекомендуем проконсультироваться у специалистов. Например, тёплый пол лучше монтировать без применения медных труб с помощью трубопровода из сшитого полиэтилена, а дополнительную линию прокладывать от коллектора или непосредственно редукционным тройником или множество нюансов в прокладке трасс для кислорода.

Прайс-лист на монтаж и пайку медных труб

У нас вы можете заказать смету на выполнение работ по пайке меди. Стоимость от 5000 руб (зависит от объёма работ). Для составления потребуется проект отопления.

Наименование Стоимость, р
1 Установка коллектора с пайкой подводящих муфт 2200
2 Установка коллектора на цанговом соединении с установкой подводящих муфт 1800
3 Прокладка/монтаж медных труб за погонный метр 1000
4 Монтаж отвода, муфты (в т.ч. комбинированной) / тройника 900/1300
5 Монтаж муфт и фитингов с цанговым соединением 400
6 Монтаж отводов/тройников с цанговым соединением 700/900
7
Монтаж настенного комплекта смесителя
1500
8 Срочный выезд и консультация от 3000
9 Выезд для ремонта медной трубы, спаечного соединения. от 4000
10 Демонтаж старых медных водопроводных труб за погонный метр без сохранения 200
11 Ремонт, реставрация медных водопроводных труб от 5000
12 Устранение серьезных дефектов (пайка) 2800/4000
13 Ремонт соединения медных труб при подводе к смесителям 2750
14 Ремонт, пайка медного водопровода от водонагревателя (простое/сложное соединение) 800/4000
15 Замены части треснувшей трубы на новую секцию без материала 5000
16 Замена фитингов трубы 1900
17 Накладывание бандажа на трубы из меди 2000
18 Пайка с помощью твердого припоя 1 шов 1500
19 Пайка медной трубы, подводки на полотенцесушитель/радиатор 5500
20 Прокладка/пайка трубопровода из медных труб в стеснённых условиях (узкий канал, близкое размещение трубопроводов и т. д.) 3500/6500
21 Ремонт крепления медных труб 600
22 Комплект крепления медных труб 1250

Расчет работ

Гарантия на монтаж, прокладку и пайку медных труб - 1 год. Чтобы подобрать систему отопления частного дома, необходимо провести сравнительный анализ возможных вариантов, взвесить плюсы и минусы каждой, как монтаж, так и обслуживание. Предоставленные расценки на пайку оборудования являются альтернативой сборнику цен ФЕР и могут быть использованы для составления монтажной сметы на прокладку и пайку медицинских медных трубопроводов..

Достоинства и недостатки медных труб в системах отопления, особенности эксплуатации и пайка, отзывы и стоимость

Разводка системы отопления при помощи медных труб – не самое  дешевое решение, но, при правильной планировке, долговечное и надежное: срок годности материала —  80-100 лет, но как поведут себя соединительные элементы, места пайки и другие составляющие системы – это вопрос.

Достоинства и недостатки медных труб в системах отопления

Трубопроводы из этого металла имеют долгую историю: им уже более 5тыс. лет. Изменились технологии, но положительные качества их остаются прежними:

Медные трубы при определенных условиях могут эксплуатироваться долго

Достаточно приличный список плюсов. Но недостатки тоже есть и достаточно серьезные:

  • Несовместимость с другими материалами. При наличии в системе  алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать: они вступают в реакцию, при которой выделяется большое количество газов, так что при отсутствии газовыпускных клапанов систему может разорвать.

    При прямом контакте с другими материалами идет активное разрушение

  • Высокая цена. Это относится и к трубам и к фитингам. Требуется еще припой, который стоит очень немало и если не приобретение, то аренда специального оборудования. Система в целом получается дорогая. Особенно если учесть, что алюминиевые радиаторы ставить нельзя, чугунные – чуть лучше, но тоже плохо, так что и радиаторы желательно ставить медные, или биметалл с медью.

    Фитинги для медных труб

  • При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.
  • Требуется изоляция от блуждающих токов: медь – очень хороший проводник электричества. Потому требуется отлично сделанный контур заземления и наличие диэлектрических прокладок в системе.
  • Сложность монтажных работ: обязательно специальное оборудование. Но можно использовать бронзовые обжимные фитинги, для установки которых требуются только ключи (разводные или рожковые).

    Обжимные фитинги для медных труб устанавливаются руками, но монолитить их в стены нельзя

  • Необходима защита от механических воздействий или бережное отношение, иначе через несколько лет будут не трубы, а бесформенная груда металла.

Есть еще несколько свойств, которые в зависимости от точки зрения  или условий эксплуатации можно отнести и к плюсам и к минусам:

  • Первое – высокая теплопроводность. Если медные трубы отопления прокладываются открыто – они излучают достаточно большое количество тепла. Потому радиаторов может потребоваться меньше. Это плюс. При закрытой прокладке в стене или полу требуется тщательная теплоизоляция, чтобы теплоноситель через трубу не передал все тепло стене (особенно это возможно при прокладке в стенах, выходящих на улицу). Это минус.
  • Мягкость и пластичность. С одной стороны это хорошо – трубы при помощи специального устройства можно гнуть в достаточно больших пределах, что ведет к меньшему количеству соединений и фитингов. Это хорошо. Но мягкость материала веет к тому, что фиксировать их нужно через небольшой промежуток, а в некоторых случаях делать специальные короба: при высокой температуре теплоносителя медь может размягчиться и потерять форму. Это плохо. Не самый приятный момент состоит и в том, что при ударе медные трубы деформируются, следовательно ухудшается циркуляция теплоносителя. В результате при небрежном отношении и множественных искривлениях эффективность системы может очень снизится. Тоже нехорошо.

Большинство проблем, которые могут возникнуть при эксплуатации водопроводов, связаны с низким качеством продукции. И это не рекламные трюки, а результаты эксплуатации: правильно спроектированная система, состоящая из проверенных элементов, работает отлично. При наличии даже небольшого фрагмента из «левого» материала, начинаются проблемы. Пример: водопровод холодной воды и ГВС собран из меди, все материалы использованы качественные, фирменные, за исключением одного куска трубы (не хватило) в разводке ГВС, купленного с первого лотка на рынке. Результат – через полтора года эксплуатации появилась голубая пленка на сантехнике, к которой подведена горячая вода (там, где только холодная, изменений нет). Хозяевам пришлось менять всю гребенку ГВС из-за наличия активного процесса коррозии в «левом» участке трубы.

Большинство проблем с медными трубопроводами связано с низким качеством материалов

Чтобы ориентироваться в марках и купить медные трубы, которые подходят для отопления, необходимо знать виды производимых компонентов, их типы, область эксплуатации и маркировку.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм.  «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженные. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Монтаж медных труб отопления

При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб, которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.

Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляция

Для установки обжимных фитингов не требуется никакого специального оборудования:  труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать».  Потому такие соединения нельзя замуровывать.

Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.

Более универсальным и надежным считается капиллярная пайка. Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления  припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.

Хорошо продемонстрирован процесс пайки медной трубы и такого же фитинга на этом видео, но тут предусматривается использование в водопроводной системе, а потому в качестве припоя использовано олово. Для отопления используют другие составы, имеющие температуру плавления не меньше 115оС. В остальном процесс такой же.



Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее  ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Красить медные трубы можно, но придется накладывать несколько тонких слоев

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.

Отзывы и опыт эксплуатации

Медные трубы кто-то считает отличным выходом, а кто-то не приемлет. Но, собственно, это характерно для любой технологи и материала. Единственное, на что обращают внимание, и к чему стоит прислушаться – это к тому, что при кислой среде медь начинает разрушаться. Потому заливайте в систему или теплоноситель с нейтральным PH или со слабо-щелочным. Также не рекомендуют использовать стальные, алюминиевые или чугунные радиаторы. Обязательно нужно защищать систему от блуждающих токов (заземление и диэлектрические прокладки обязательны) иначе начинается химическое или электрохимическое разрушение. Но в системах центрального отопления полностью вы от разрушения не избавитесь: теплоноситель в них насыщен железом, и если твердые частицы можно задержать фильтром, то от растворенных в нем никуда не деться.

Еще один совет от опытного монтажника: медь очень боится контакта с бетоном (окисляется). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку или любой схожий по характеристикам изолятор.

Медные трубы вступают в активную реакцию с бетоном, потому их лучше укладывать в защитной оболочке

Еще совет от мастера, но уже касается он пайки: важно не переусердствовать. Во-первых, от переизбытка старательности можно заварить весь просвет (если труба небольшого диаметра это особенно актуально), во-вторых, при перегреве мягкого припоя пасту перегревают, из-за чего она коксуется, что приводит к образованию свищей, ну и в-третьих, не переусердствуйте с количеством припоя. Если опыта нет, попрактикуйтесь в сварке на небольших кусках труб: можно проконтролировать и просвет и герметичность соединения. А после приобретения хоть какого-то опыта можно приступать и к сварке системы.

Итоги

Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии  — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.

Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.

А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…
