Пайка полипропиленовых труб своими руками инструкция: Пайка полипропиленовых труб своими руками: инструкция

инструкция, таблица сварки, время сварки, температура сварки. Советы от компании АРМАПласт.

Эпоха металлических труб уже давно канула в Лету, а на смену им пришел полипропиленовый аналог. Он используется в системе водопровода и отопления, как в коттедже, так и в квартире. Сварка полипропиленовых труб своими руками не требует наличия множества уникальных инструментов и специальных навыков. Принцип работы достаточно прост, необходимо лишь следовать небольшим рекомендациям и советам специалистов по сварке. Полипропилен, сам по себе, легкий и достаточно прочный материал, поэтому сложностей с монтажом не возникнет.

Инструкция по сварке полипропиленовых труб

Перед тем как приступить к работе, необходимо определиться, где будет прокладываться труба. Лучше всего заранее подготовить план, чтобы избежать ситуаций, когда сварка будет осуществляться «на весу» или в замкнутом пространстве, где без предварительно сваренных заготовок не обойтись.

Полипропиленовая труба собирается на полу, а затем, несколькими подходами, монтируется в общую систему.

Процесс начинается с того, что разогревается паяльник для полипропиленовых труб. Обычно, на каждом устройстве есть терморегулятор, который выставляется на рекомендованный режим. При работе с полипропиленом рабочая температура 260ºС. Более низкий температурный показатель может привести к неправильной и недолговечной сварке полипропиленовой трубы. Более высокий температурный показатель – к перегреву материала и образованию наплывов.

Как только аппарат будет готов к использованию, погаснет лампочка индикатора контроля температуры. В случае если сварка осуществляется впервые, сразу после того, как устройство сообщило о своей готовности, необходимо 5 минут подождать, а затем приступать к операции.

Первым этапом является подготовка трубы. Если необходимо, ее нужно отрезать в требуемый размер.

Для того чтобы осуществить сварку, нужно нагреть рабочие поверхности всех полипропиленовых деталей. В муфте это будет часть внутренней стенки, а вот у трубы – внешняя сторона.

Для этого потребуется насадить их так, чтобы насадка (сменный нагреватель) паяльника вошла до самого конца. Сварка осуществляется в течение нескольких секунд, все зависит от диаметра трубы.

Затем, составляющие системы нужно соединить в необходимом направлении. Подобный вид сварки позволяет в течение 2-3 секунд отцентрировать полипропиленовые трубы, для этого специальных инструментов не понадобится, нужен лишь собственный «глазомер».

Если сварка была проведена правильно, при нужной температуре, то нагретая труба будет двигаться в месте стыка, и «встанет на место». Слишком высокий температурный показатель или продолжительное удержание труб на паяльнике может привести к растеканию материала и деформации его формы, а это грозит затеканию материала внутрь трубы и сужению проходного сечения. Не забывайте очистить нагревательный аппарат, в противном случае остатки материала будут выгорать внутри насадки, выделяя дым.

Если все действия были выполнены верно, то при стыковке, полипропиленовый элемент слегка растечется, образовав выпуклый шов на внешней стороне. В случае если труба не надевается и будто загибается, потребуется снять специальную фаску с кромки.

Если придерживаться стандартов немцев, то зачистка для полипропиленовых труб может иметь наклон 15º, и углубление на 2-3 мм. По российским стандартам разрешен угол в 45º и углубление на 33% от общей толщины. В принципе можно использовать любую фаску, которая находится в заданных пределах. Важно условие: она всегда должна быть равномерной.

Финальным этапом сварки является остывание, продолжительность которого также зависит от диаметра трубы.

Небольшие советы по сварке полипропиленовых труб:

1. Основное требование: все элемены нужно предварительно обезжирить. Процедуру можно осуществить и без этого, но качество спайки гарантировать уже нельзя. Труба и гильза смазываются спиртом, это поспособствует удалению пыли, сора, которые мешают процессу сварки.
2. Необходимо отметить на полипропиленовой трубе глубину сварки, то есть границу, до которой следует насаживать насадку. Нужно понимать, что полипропиленовый фитинг имеет разный калибр, а значит и глубина введения будет различная. Поэтому перед сваркой труб нужно будет отмерить глубину, используя штангенциркуль или обычную линейку. Благодаря этому риск полностью запаять полипропиленовый элемент будет минимальным. Все необходимые параметры сварки для разных диаметров вы можете посмотреть в таблице.
3. Перед тем как приступить к сварке полипропиленовых элементов, лучше всего потренироваться. Берется труба того же диаметра, что и основная система и запасной полипропиленовый фитинг. Сварка осуществляется по вышеописанной инструкции, так вы сможете определить оптимальную глубину введения и полностью вникнете в процесс.
4. Смонтированный полипропиленовый трубопровод может быть заполнен теплоносителем (водой) только после того, как сварка полностью остынет. По истечению часа труба может быть подключена к системе.

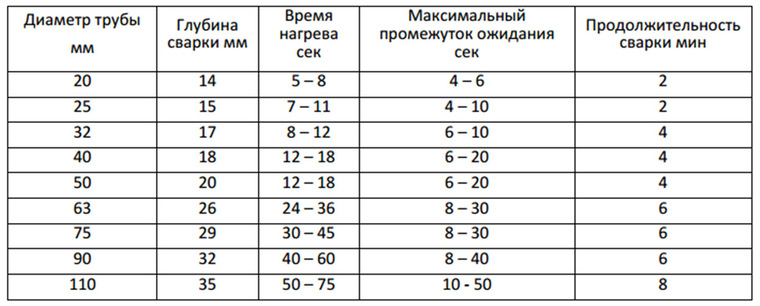

Таблица параметров сварки полипропиленовых труб

Следует понимать, что полипропиленовая труба может быть сварена неправильно, это связано с неправильной разметкой глубины сварки, либо временем нагрева. В любой случае предварительная тренировочная сварка не помешает, особенно в случае первого монтажа «на весу».

Если после прочтения данной инструкции у Вас остались вопросы, вы всегда можете адресовать их нашим специалистам. Просто позвоните по бесплатному федеральному номеру АРМАПласт: 8-800-500-28-80

Инструкция по сварке полипропиленовых труб своими руками – видео, аппаратура, температура

Хозяевам, которые решили не прибегать к помощи специалистов и сварить полипропиленовые трубы своими руками, понадобятся такие инструменты как паяльник, сварочные насадки, ножницы по металлу, зачистка, рулетка, маркер, а также крепежи. Осуществить этот процесс, имея все необходимо оборудование, не так уж сложно. Но при этом необходимо иметь некоторые навыки и запастись терпением.

Перед тем как перейти непосредственно к сварке необходимо подготовить аппарат. Для этого выбирается насадка для паяльника, диаметр которой должен совпадать с диаметром свариваемых труб, и крепиться на приборе. После того как насадка надежно закреплена паяльник включают в сеть и выставляют температуру около 250°C. Обычно приборы оснащены индикаторами – красным и зеленым. Если горит первый, то это значит, что паяльник в режиме нагрева, а если второй – можно приступать к работе (см. видео).

сварочный аппарат

В то время пока аппарат нагревается необходимо подготовить к сварке сами полипропиленовые трубы и фитинги. Если используются армированные конструкции, то перед работой их необходимо обработать зачисткой. С ее помощью удаляется фольга, которая может помешать надежной пайке. Далее берется подготовленная труба и фитинг, которые вставляются в насадку. Для этого необходимо будет приложить немного усилий своими руками, но при этом не переборщить. После того как элементы вставлены необходимо подождать несколько секунд, пока прогреется их верхний слой.

оборудование

инструмент

Перед тем как переходить непосредственно к сварке полипропиленовых труб, необходимо ознакомиться с инструкцией, которая всегда идет в комплекте с оборудованием. Там должно указываться время прогрева элементов в зависимости от выбранной температуры и их диаметра. Это важно, ведь если допустить перегревание изделий, то может произойти запайка внутреннего пространства трубы, а если время будет недостаточное, то шов будет ненадежным. После прогрева элементов их осторожно вынимают и надевают друг на друга. Пока материал еще не остыл, есть возможность качественно выровнять место соединения. Считается, что удачно удалось сварить трубу, если по всей окружности стыка образовался небольшой бортик.

Сварка труб большого диаметра

для больших диаметров

Для резки труб большого диаметра используют специальные ножницы по металлу. После того как созданы отрезки необходимой длины их зачищают, на сварочный прибор надевают специальную насадку и нагревают до температуры 260°C. После прогрева прибора в насадку продеваются отдельные элементы, которые должны хорошо прогреться, пока материал не станет достаточно мягким. При этом отдельные элементы, будь то части трубы или труба и фитинг должны прогреваться одновременно. Время прогрева для полипропиленовых конструкций большого диаметра будет дольше, чем для стандартных труб и это время необходимо соблюдать, ведь в ином случае конструкция выйдет ненадежной. После полного прогрева отдельные элементы надеваются друг на друга.

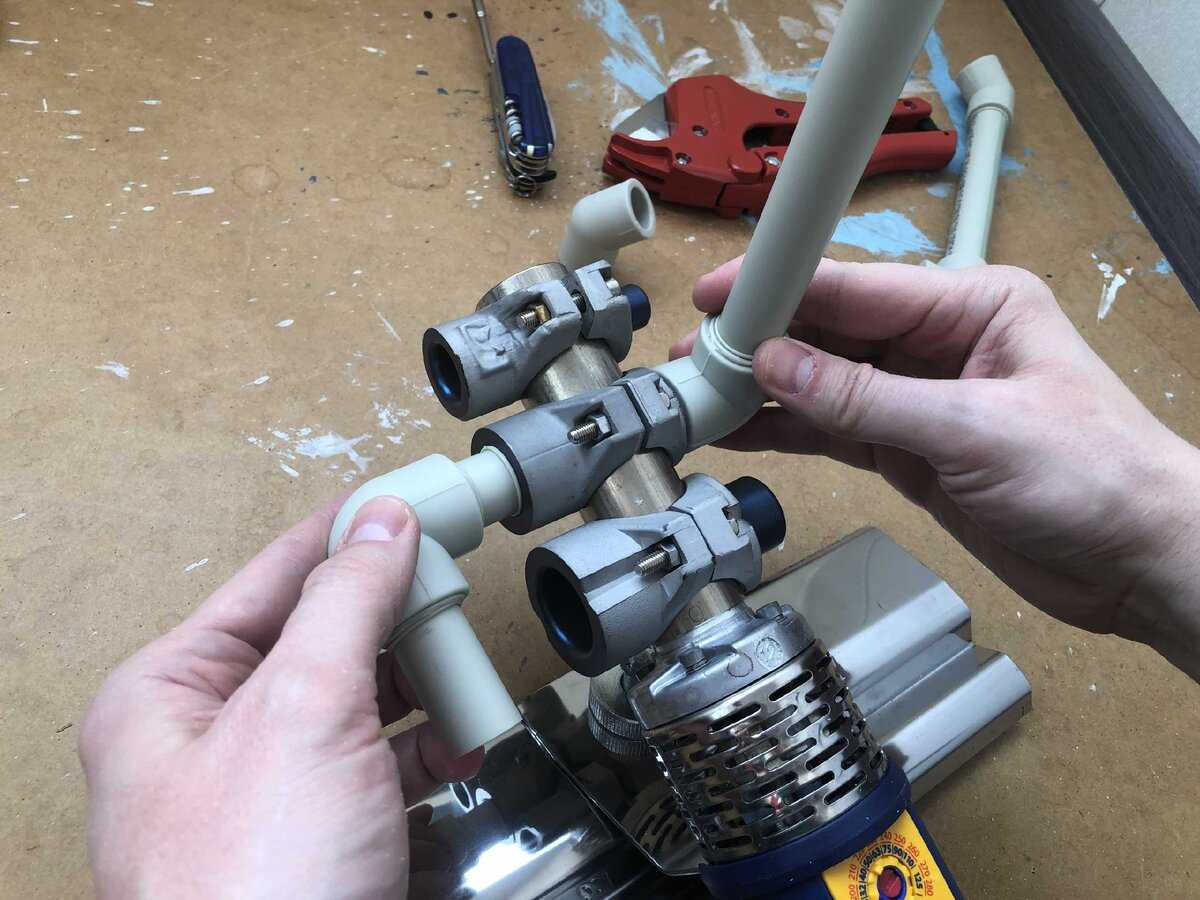

Как варить в труднодоступных местах

Работать с конструкциями из полипропилена в труднодоступных местах достаточно сложно, так как требуется быстрота и точность движений (см. видео). При получении хоть малейших искривлений во время сварки необходима замена элементов. Во время пайки оборудование постоянно должно находиться во включенном состоянии, а нагрев отдельных элементов должен проводиться одновременно. Недостаточный их нагрев может привести к тому, что сварить изделия будет практически невозможно либо соединение будет некачественным, что в будущем приведет к поломке конструкции в труднодоступных местах, что может стать серьезной проблемой. Перегрев конструкций при соединении своими руками также нежелателен, ведь может привести к потере их формы.

Как потеть медную трубу (сделай сам)

Обновлено: 22 марта 2023 г.

Каждый раз получайте идеальные, герметичные соединения сантехники.

Следующий проект›

Семейный Разнорабочий

Пайка медных водопроводных труб — несложный навык. Даже новичок может научиться паять герметичные соединения за 30 минут. Процесс прост — если вы будете следовать нескольким основным рекомендациям. В этой статье мы покажем вам, как быстро и легко паять медь.

By the DIY experts of The Family Handyman Magazine

Time

A full day

Complexity

Beginner

Cost

Less than $20

Step 1 : Assemble the Soldering Tools

Базовые паяльные горелки

Существует два обычных газовых регулятора: один с автоматическим воспламенителем, а другой требует бойка или спички.

Рецепт успешной пайки состоит из двух частей: подготовительной работы и одной научной части. Если вы хорошо выполняете два важных этапа подготовки — очистка и подогрев шва — дело доделает сам припой. Когда соединение достаточно нагрето, расплавленный припой моментально стекает в соединение и полностью покрывает все сопрягаемые поверхности, как будто следуя подробной инструкции. Там он твердеет при остывании. Presto, у вас есть прочное, герметичное соединение.

В этой статье мы познакомим вас с основными этапами пайки медных труб и пайки медных труб, используемых в большинстве домов. Изучите различные типы медных труб во время подготовки. Как вы увидите, для успешной пайки медных фитингов не нужны специальные навыки. Вы можете легко спаять медное соединение без утечек с первой попытки, но вы также можете ошибаться. Мы покажем вам, как их избежать, а также предупредим вас о простых, но важных мерах предосторожности, которые защитят вас от ожогов и уберегут ваш дом от пожара.

Основным инструментом для пайки является пропановая горелка, состоящая из регулятора и комбинации наконечников, которые ввинчиваются в верхнюю часть небольшого резервуара. Для работы откройте клапан регулировки подачи топлива и зажгите наконечник. Для облегчения зажигания мы рекомендуем регулятор со встроенным воспламенителем (вверху слева). Газ загорается нажатием кнопки. Если вы покупаете более простую версию (вверху справа), купите также и ударник. Сжатие проволочной ручки производит искры, которые воспламеняют газ. Боек проще и безопаснее спичек.

Также купите «флюс для лужения» (фото 5) или «флюс для пасты». Кислотный флюс очищает поверхность меди при нагревании соединения, обеспечивая равномерное растекание припоя. Оба типа работают хорошо. Флюс для лужения содержит небольшое количество припоя, но вам все равно придется добавить больше припоя.

Все основные инструменты для пайки медных труб можно найти в хозяйственных магазинах с полным спектром услуг или в бытовых центрах — пропановую горелку, припой, наждачную шкурку (фото 3) и флюс. Мы также рекомендуем труборез, огнезащитную ткань (см. начальное фото), плотные перчатки и защитные очки. Наденьте перчатки и защитные очки, а также плотную рубашку с длинными рукавами и головной убор, чтобы защитить себя от ожогов, если капнет расплавленный припой.

Типы припоя

Купить бессвинцовый припой , предназначенный для медных водопроводных труб; Вы найдете его в отделе сантехники в магазине. Припой со свинцом все еще доступен, но свинец может попасть в воду, поэтому не используйте его.

Шаг 2 : Отрежьте медь с помощью трубореза

Фото 1

Аккуратно отрежьте медные трубки с помощью трубореза. Зажмите трубу между отрезным и направляющим дисками и вращайте резак, надрезая трубу по всему периметру. Затяните ручку резака на четверть оборота и снова поверните резак, делая более глубокие надрезы на трубе. Продолжайте затягивать и вращать резак до тех пор, пока труба не оторвется, всего около восьми оборотов.

Медь — мягкий металл, который легче всего резать труборезом (Фото 1). Купите тот, который режет до 1 дюйма. трубы, самый большой размер, который вам, вероятно, понадобится для большинства бытовых водопроводных сетей. Отрежьте большую трубу ножовкой, но обязательно спилите все заусенцы, оставшиеся от зубьев пилы. В противном случае ваш сустав будет протекать. Крепко возьмитесь за медную трубку одной рукой и засуньте один конец под колено, чтобы она не соскальзывала, пока вы затягиваете и вращаете резак (фото 1). Не затягивайте слишком быстро; вы помнете трубу, и вам придется начинать сначала.

Шаг 3 : Удалите заусенцы

Фото 2:

Рассверлите отрезанный конец, чтобы удалить внутренний заусенец, вставив расширитель и повернув его на полный оборот.

Срез может выглядеть чистым, но не забудьте удалить небольшой внутренний заусенец (Фото 2) — выступ меди, который вдавливается внутрь отрезным кругом. В противном случае это будет препятствовать потоку воды по трубе.

Шаг 4 : Очистите наждачной бумагой

Фото 3

Очистите грязь и ржавчину снаружи конца трубы с помощью наждачной бумаги. Медь должна блестеть.

Затем очистите места сопряжения трубок и фитингов, даже если они блестят как новые. Тщательная очистка является ключом к успешной пайке медных труб. Он обеспечивает прочное, герметичное соединение.

Шаг 5 : Очистите щеткой для фитингов

Фото 4

Очистите внутреннюю часть фитингов медных труб специальной проволочной щеткой, размер которой соответствует диаметру трубы. Вы также можете обернуть наждачную шкурку вокруг пальца, чтобы добраться до внутренней части, но не касайтесь очищенной поверхности голыми руками.

Очистка состоит из двух этапов: во-первых, удалите всю коррозию с сопрягаемых поверхностей (фото 3 и 4), а во-вторых, покройте поверхности флюсом (фото 5), кислотной пастой, которая химически травит медь.

Профессионалы чистят медь полосками наждачной бумаги зернистостью 120, которая обычно продается вместе с припоем и флюсом на полках скобяных изделий и в магазинах бытовой техники (фото 3). Но в крайнем случае подойдет тонкая стальная вата или обычная наждачная бумага с зернистостью 120. Также наждачной бумагой очистите внутреннюю часть фитингов медных труб; просто оберните короткий кусочек вокруг пальца и достаньте его внутрь. Но у тебя скоро заболят пальцы! Удобная щетка для фитингов, показанная на Фото 4, облегчает эту задачу, особенно при работе с небольшими (1/2 дюйма) фитингами из медных труб.

Шаг 7 : Флюс для соединения

Фото 5

Нанесите ровный слой флюса на соединяемые поверхности — концы труб и внутреннюю часть фитингов. Затем сдвиньте соединение, пока медная трубка не сядет на всю глубину. Сотрите лишний флюс.

Шаг 8 : Нагрейте соединение

Фото 6: Нагрейте соединение и полейте припоем

Нагрейте соединение пропановой горелкой, перемещая конус вперед и назад для равномерного нагрева. Держите припой напротив стыка на стороне, противоположной пламени, пока он не расплавится и не потечет в стык. Сустав должен казаться полным со всех сторон. Переход к следующему суставу. Припой затвердевает по мере остывания.

Как правило, проще всего очистить, профлюсить и собрать весь участок меди, а затем сразу же приступить к пайке соединений медных труб на месте (начальное фото). Зажгите факел и отрегулируйте пламя так, чтобы синий конус в центре был длиной около 1-1/4 дюйма. Чем длиннее конус, тем жарче пламя. Самая горячая точка находится на кончике конуса, поэтому держите пламя так, чтобы кончик едва касался фитинга (фото 6). Нет необходимости нагревать медную трубу напрямую, потому что фитинг быстро отводит тепло к трубе внутри соединения. Когда температура меди достигает точки плавления припоя, проволока припоя, которую вы прижимаете к меди, внезапно расплавится и потечет в соединение. Держите припой напротив пламени, самой холодной точки, чтобы убедиться, что все части соединения достаточно горячие. Припой не заполнит места, температура которых ниже его температуры плавления. Заполняйте соединение до тех пор, пока не начнет капать припой, затем переходите к следующему соединению. Дайте соединению 30–45 секунд, чтобы оно остыло и затвердело, прежде чем давить на него. Будь осторожен; он все еще будет слишком горячим, чтобы прикоснуться к нему.

Шаг 9 : Используйте специальные методы для труднодоступных мест

Фото 7: Нагрейте удлинитель из тяжелой латуни

Будьте терпеливы при пайке латунных клапанов. Фитингу может потребоваться в пять-шесть раз больше тепла, чтобы поднять соединение до точки плавления припоя. Если есть возможность, прогрейте шов с нескольких сторон. Всегда оставляйте клапаны хотя бы частично открытыми при их пайке.

Фото 8: Резьбовые переходники с наклоном

Наклоняйте конец трубки вверх при пайке медной трубы на резьбовом переходнике, чтобы избежать заполнения резьбы лишним припоем.

Фото 9. Избегайте нанесения слишком большого количества медного припоя

Избегайте перекармливания косяка. Около 1/2 дюйма припоя достаточно для 1/2 дюйма. медное соединение, 3/4 дюйма припоя для 3/4 дюйма. медный стык. Перекармливание может засорить трубку.

Нельзя паять трубки, в которых есть вода. Вы должны слить воду из линий и высушить трубки в месте пайки. Нагрев трубки горелкой ускоряет процесс. Убедитесь, что любое давление, возникающее в трубке во время пайки, может выйти. Самый простой способ — держать кран открытым на одном конце линии.

• Если вы используете трубки диаметром более ¾ дюйма, нагревайте соединения трубок с нескольких сторон для более равномерного повышения температуры. Добавьте медный припой в нескольких точках и осмотрите соединение, чтобы убедиться, что припой заполняет соединение со всех сторон.
• Для пайки латунных фитингов, таких как клапан на фото 7, требуется больше тепла. Оставьте клапан открытым, чтобы внутри трубки не возникло давление, что может привести к протечке соединения. А если клапан имеет мягкие пластиковые или резиновые детали, по возможности снимите их, чтобы не испортить.

Советы по безопасности

• Временно повесьте огнезащитную ткань (начальное фото) или стальную пластину на дерево и другие горючие материалы при пайке поблизости. В любом случае держите под рукой огнетушитель или ведро с водой на случай возникновения пожара.
• Выключайте фонарь, когда кладете его. Баллон с пропаном опрокинут. В конце концов зажженный факел упадет и что-то сожжет.

ОСТОРОЖНО!

Держите под рукой огнетушитель и ведро с водой или пульверизатор. . . на всякий случай, если ваш факел начнет огонь. Помните, что во время пайки медных труб в доме часто отключают водопровод!

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для самостоятельной пайки медных труб перед началом работы — вы сэкономите время и нервы.

• Труборез

Пропановая горелка,
Наждачная шкурка, зернистость 120,
Огнезащитная ткань,
Огнетушитель,
Щетка для фитингов,
Боек,
Перчатки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все материалы, включая медный припой. Вот список.

• Бессвинцовый припой
• Флюс-паста

Первоначально опубликовано: 25 ноября 2019 г.
