Пайка скруток проводов в распредкоробке: Соединение проводов пайкой при электромонтаже – СамЭлектрик.ру

скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно.  Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

Содержание

• 1 Соединение «на скорую руку» с большими последствиями
• 2 Как правильно надо соединять провода
• 3 Как скрутить провода правильно
• 4 Почему лучше обжать (опрессовать) провода
• 5 Пайка как надежная альтернатива скрутке
• 6 А все-таки сварка предпочтительней
• 7 Клеммники – самые эргономичные электроустановочные изделия

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.   При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

• Скрутка.

• Сварка.

• Спайка.

• Обжим.

• Клеммное соединение.


Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.

Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник  или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

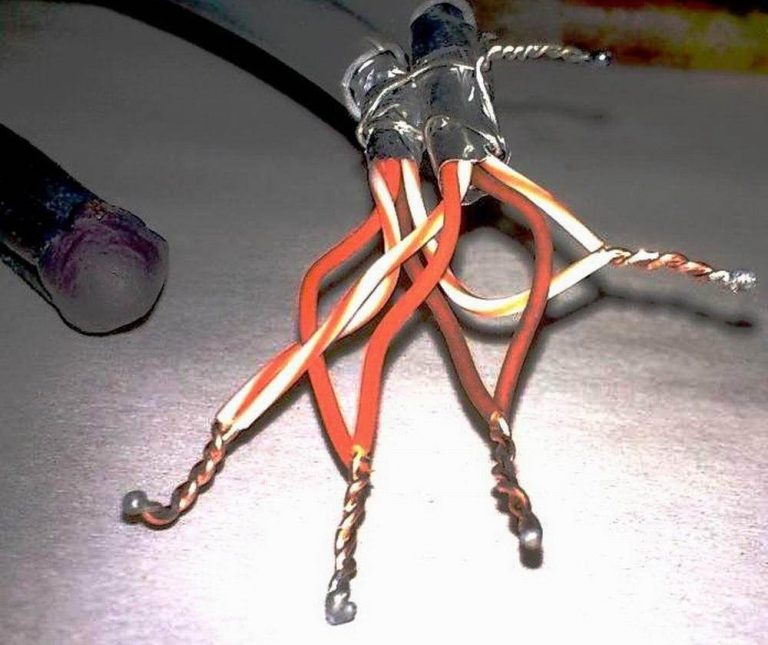

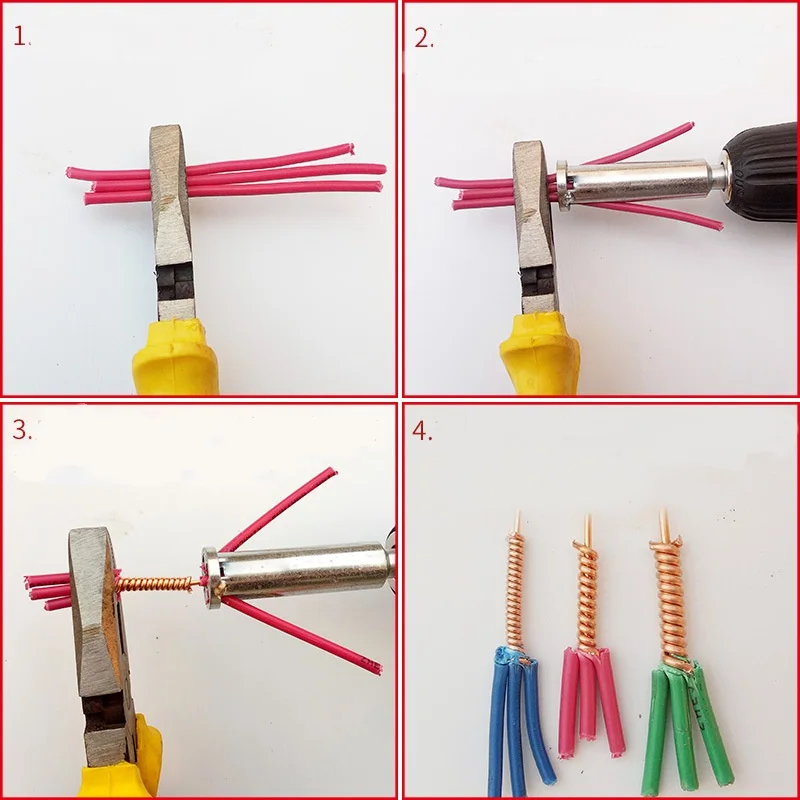

Как скрутить провода правильно

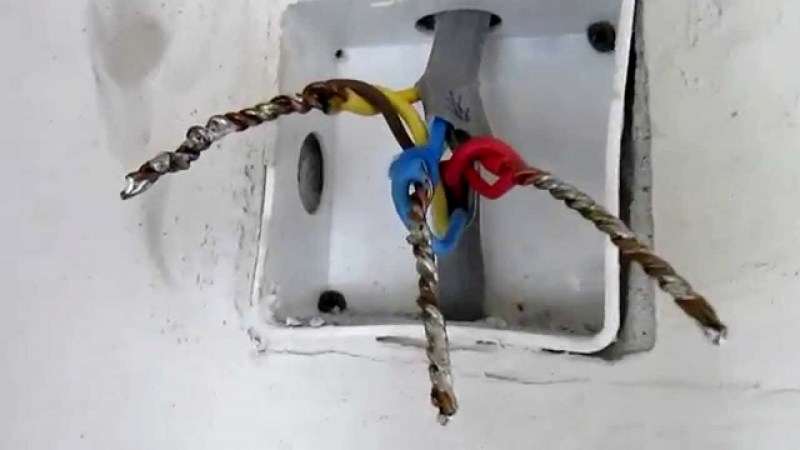

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

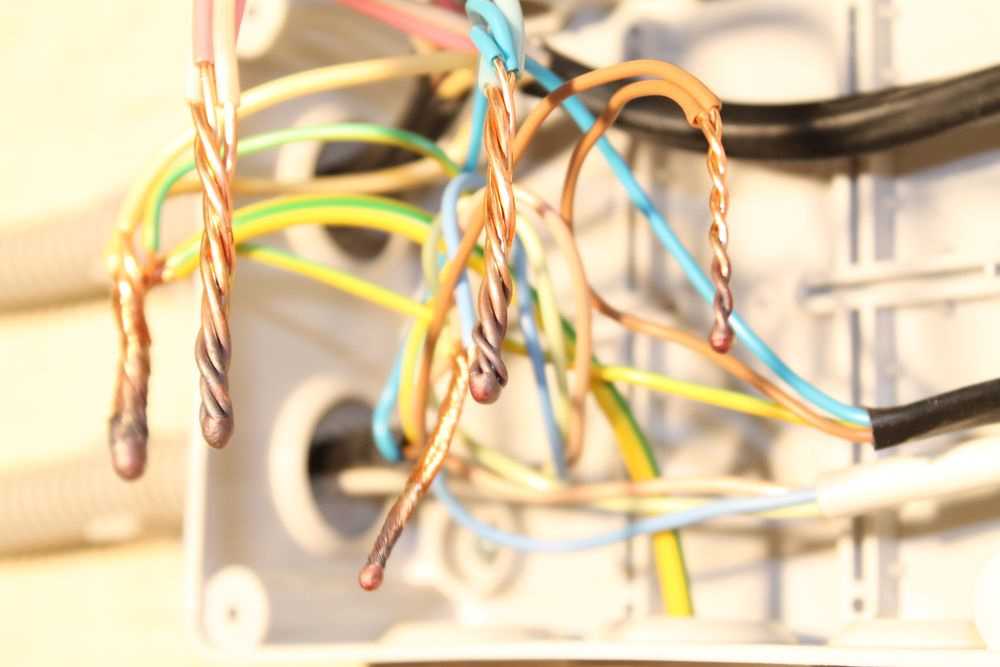

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.  Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

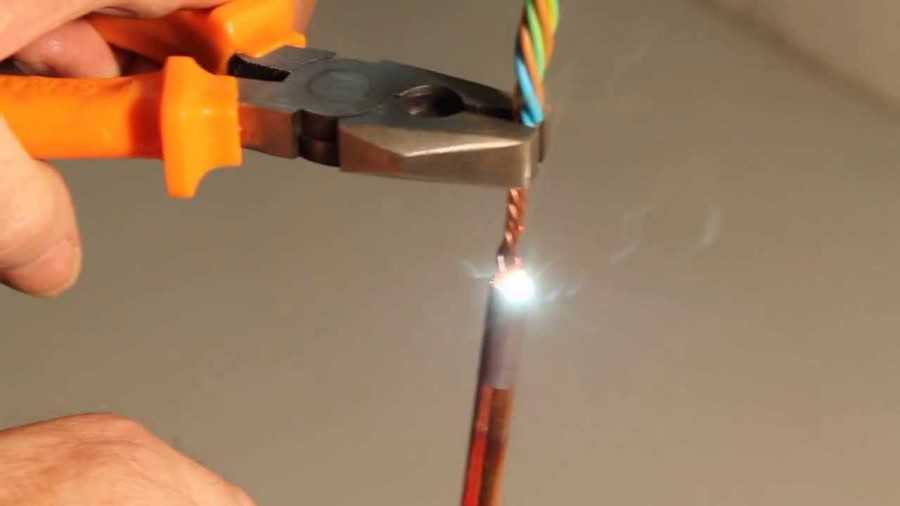

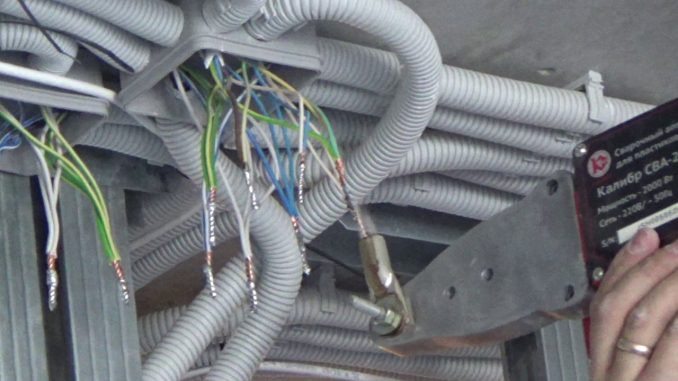

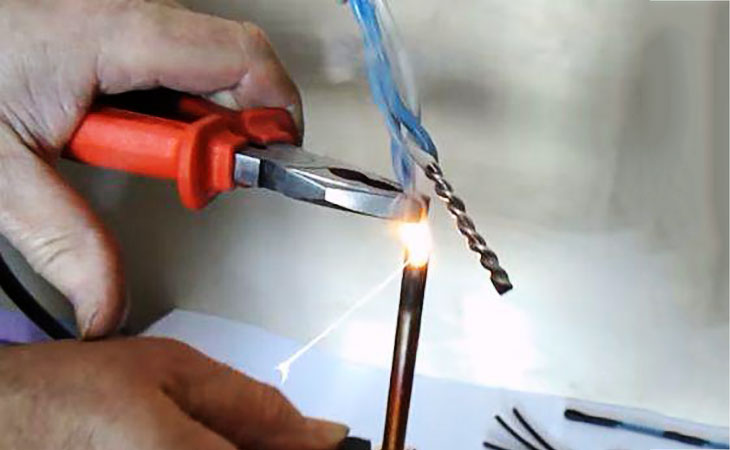

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников   встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

Правила пайки алюминиевых и медных проводов

Наиболее распространенным способом соединения в современной электропроводке является пайка проводов. Для данного способа характерна высокая степень надежности электрического соединения, что в свою очередь обеспечивает высокую пожаробезопасность и общую безопасность эксплуатации. Каким образом добиться желаемого результата, правильно и безопасно выполнить данную работу рассмотрим ниже. Начнем с подготовки. Дальше будут описаны теоретические и практические аспекты пайки медных и алюминиевых проводников. Рассматривать детально выбор между медью и алюминием, пожалуй, не будем. Отметим лишь, что хотя медь и стоит больше, зато по качеству и долговечности значительно превосходит алюминиевую проводку. Итак, к вашему вниманию порядок пайки проводов в распределительной коробке.

• Какие инструменты и материалы понадобятся?
• Давайте паять!
• Некоторые особенности процесса

Какие инструменты и материалы понадобятся?

Выбор инструментов и материалов, которые нам понадобятся, будет обусловлен нашими конкретными целями, а также применяемыми способами пайки. Основной инструмент, который применяется – это либо электрический паяльник, либо газовая горелка. Ну а дальше будет, в общем, стандартный набор для пайки. Нам понадобится:

1. Нож для разделки изоляции провода – не забудьте подточить или воспользуйтесь канцелярским ножом. Также можете сделать нож электрика своими руками.
2. Пассатижи, для скрутки проводников.
3. Припой и флюс. Флюс – это вещество, с помощью которого мы удаляем окисления с поверхности, которую паяем. Припой – это то, чем непосредственно спаиваются жилы.
4. Напильник – подойдет мелкий напильник.

При пайке проводов паяльником или газовой горелкой могут быть применены разные припои и флюсы. Так, для медных жил нужен припой на основе смеси олова и свинца – это припои марок ПОС-40, ПОС-50, ПОС-60. Для пайки алюминиевых проводов подойдут такие марки – П-250А (цинк и олово), ЦО-12 (цинк и олово), ЦА-15 (цинк и алюминий), А (цинк, олово, медь). В качестве флюса используется канифоль — органический материал, содержащий в себе смесь смоляных кислот хвойных деревьев. Канифоль является самым распространенным и недорогим вариантом. Также существуют способы пайки с кислотой в качестве флюса, но не рекомендуется их применять из-за их вредности. К тому же кислота дает со временем коррозию на скрутке.

Давайте паять!

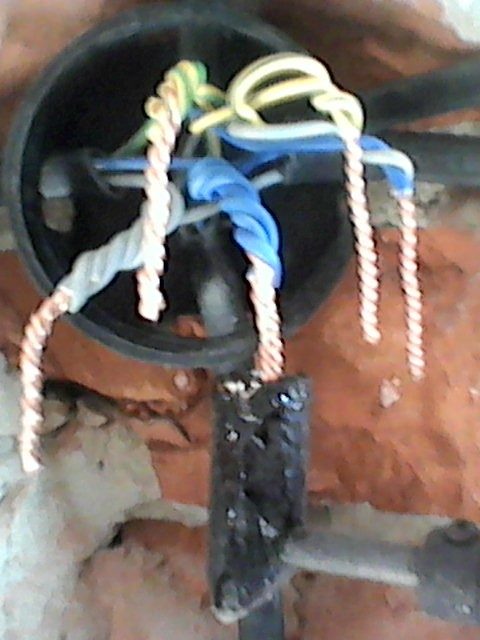

Когда готовы все нужные инструменты и материалы подготовлены, беремся за работу. Рассмотрим технологию пайки медных проводов в распределительной коробке. В домашних условиях самый распространенный способ соединения – пайка скруток одножильных проводников. Зачищаем их от изоляции – снимем по 4-5 см с каждого конца. Для хорошего качества скруток следует плотно скрутить и обжать концы пассатижами. О том, как сделать хорошую скрутку, мы рассказывали в отдельной статье. Только не переусердствуйте, иначе можете обломать токоведущую жилу. Берем в руки паяльник, который должен быть достаточно прогрет, и начинаем пропитывать нашу скрутку канифолью так, чтобы она как можно лучше проникала между проводами. Затем на жало паяльника наносится припой, состоящий из олова и свинца, и, постепенно прогревая место соединения, добиваемся равномерного нанесения припоя. Он должен хорошо проникнуть между проводами. Когда они «окрасятся» в серебряный цвет, можно считать их залуженными. Узнать более подробно о том, как лудить провода, вы можете в нашей соответствующей статье.

Чтобы залудить многожильный медный проводник необходимо хорошо скрутить все мелкие жилки в одну жилу и подтянуть пассатижами. Затем нанести паяльником сначала канифоль, а потом уже нужный припой.

Отличительной особенностью пайки алюминиевых проводов является высокая степень окисления алюминия на воздухе. А если жилы окислятся, то нанести на них припой при электромонтаже уже будет проблематично. Поэтому придётся постоянно механически очищать поверхность от окисления и одновременно выполнять лужение. Для нагрева используется газовая горелка, флюс же подбирается исходя из способа пайки и сечения провода.

Ножом аккуратно срезаем изоляцию с жил примерно по 5 см. Очищаем поверхность до появления характерного блеска с помощью того же ножа либо воспользуемся наждачной бумагой. Далее, нужно соединить жилы в виде желобка, который образуется в результате соединения жил внахлест, методом двойной скрутки. Берем горелку и начинаем греть скрутку примерно до температуры плавления припоя. Продолжаем нагревать соединение и натираем специальной палочкой припоя место пайки. Желобок заполнится припоем. Таким же образом обрабатывается вся поверхность, пока она не покроется полностью оловом.

Кстати, плюсы и минусы существующих способов соединения проводов в распределительной коробке мы рассмотрели в соответствующей статье, с которой настоятельно рекомендуем ознакомиться!

Полезная видео инструкция по пайке проводов:

Некоторые особенности процесса

Рекомендуем также обратить внимание на несколько правил, которые помогут сделать качественную пайку проводов своими руками.

Проверьте жало паяльника перед началом работы. Оно должно быть чистым. Если же на нем присутствуют неровности, раковины, черный нагар, то такое жало нужно очистить, иначе оно не сможет нормально брать припой. Возьмите мелкий напильник, приставьте жало к нему под наклоном и зачистите, чтоб был виден блеск меди. Потом заново залудите его конец. В процессе работы иногда обращайте внимание на его состояние и старайтесь держать его в чистоте. Можно также пользоваться для очистки жала паяльника мелкой наждачной бумагой.

Начинаем паять всегда с дальней от изоляции стороны жилы, так как она может оплавиться, нарушатся ее свойства, что недопустимо. Аккуратно скручивайте соединения пассатижами, без лишних усилий, так чтобы не обломать жилы, особенно это относится к алюминиевой электропроводке, которая особенно ломкая.

Перед нанесением припоя, даже на соединение медных проводов, попробуйте очистить поверхность жилы ножом до блеска, увидите, что припой наносится гораздо проще. Это касается как медных, одножильных и многожильных, так и алюминиевых проводников.

Не забывайте в конце работы тщательно изолировать места соединения. Следует использовать для этих целей хлопчатобумажную либо поливинилхлоридную изоляцию. Обмотайте ими места скруток таким образом, чтобы изоляция заходила на несколько сантиметров от оголенного места. Подробнее о том, как изолировать провода правильно, вы можете узнать в нашей статье.

Не смотря на то, что пайка не является супер быстрым способом, она обеспечивает хорошее качество соединения. А все что описано, в комплексе, поможет вам повысить безопасность выполнения работы, а также увеличит срок службы и надежность электрической проводки.

Напоследок рекомендуем вам просмотреть видео, в которых подробно рассмотрены технологии пайки электропроводки в распредкоробках:

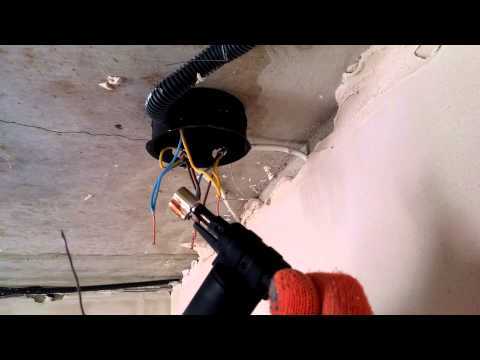

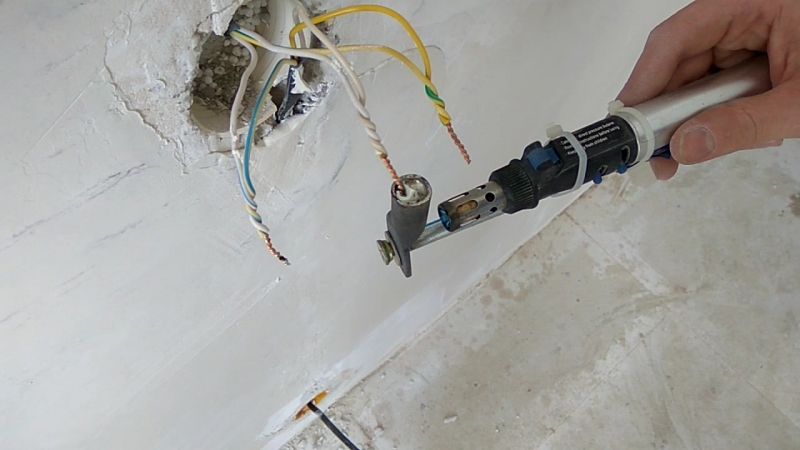

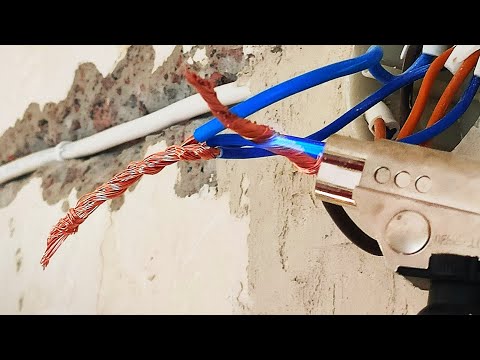

Использование газовой горелки

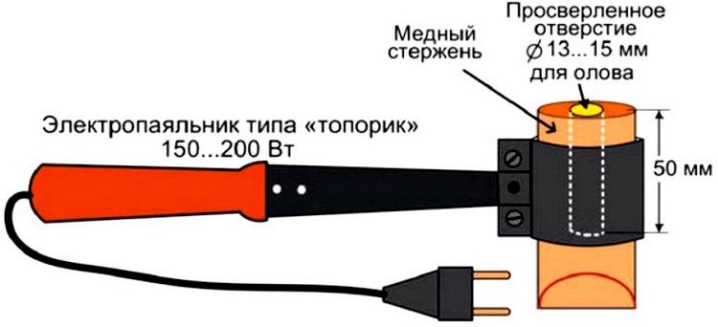

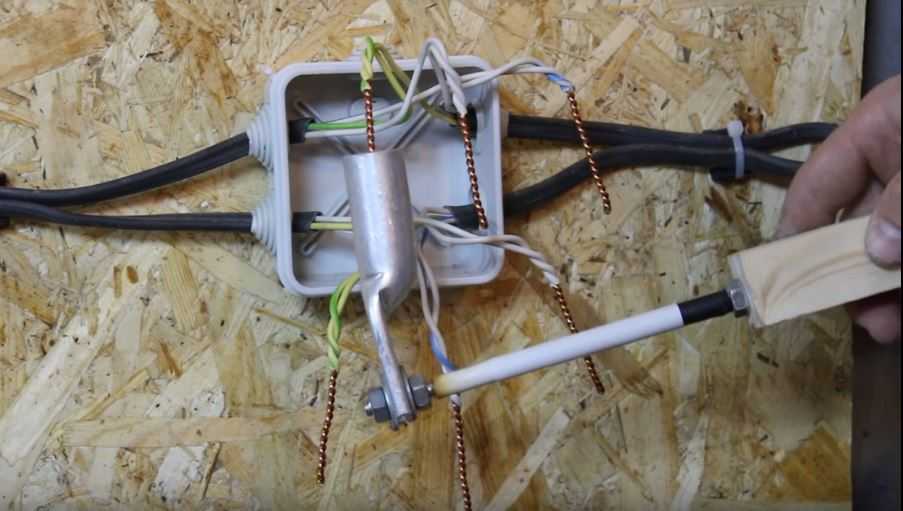

Применение специального паяльника для труб

Вот мы и рассмотрели, как производится пайка проводов в распределительной коробке. Надеемся, предоставленная инструкция была для вас полезной и понятной!

Не пропустите:

• Как сделать паяльник своими руками
• Как выбрать паяльную станцию для дома
• Ошибки при монтаже электропроводки

Как паять провода

Соединение проводов и многое другое с наконечниками для пайки для начинающих

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 18.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

ХМВарт / Getty Images

В этой статье

• Прежде чем начать

• Инструкции

• Пайка электрических компонентов

• Часто задаваемые вопросы

Обзор проекта

Научиться паять провода важнее, чем когда-либо. Домовладельцы все чаще берутся за ремонт бытовой техники, такой как посудомоечные машины и холодильники. Когда вы знаете, как паять, вам больше не нужно выбрасывать небольшие приборы, такие как электрические чайники, когда они выходят из строя. При наличии терпения и небольшой практики вы сможете научиться припаивать провода к печатным платам, металлическим разъемам и переключателям для ремонта, а также для забавных проектов.

В этом простом проекте вы будете спаивать открытые концы двух многожильных медных проводов с пластиковым покрытием. Для выполнения этой задачи не требуется специальных навыков. Поскольку материалы, необходимые для пайки проводов, очень недороги, у вас будет достаточно возможностей попрактиковаться на обрезках проводов, прежде чем делать окончательное паяное соединение.

Прежде чем начать

Вместо того, чтобы покупать отдельные компоненты для пайки, вы можете приобрести паяльную станцию, которая включает в себя паяльник, подставку и очиститель жала. Поскольку вся станция подключается к розетке, снижается нагрузка на шнур паяльника. Это важно для облегчения деликатных движений рук при пайке.

Свинцовый припой 60/40, состоящий из 60% олова и 40% свинца, уже давно используется для пайки. Это безопасно при правильном обращении. Для максимальной безопасности выбирайте бессвинцовый припой, состоящий на 99,3 % из олова и на 0,7 % из меди.

Убедитесь, что ваше рабочее место хорошо проветривается, особенно при работе с припоем на основе свинца. Поскольку жала паяльников могут нагреваться от 600 до 800 градусов по Фаренгейту, работайте на негорючей поверхности; расплавленный припой может капать. При работе с припоем на основе свинца обязательно тщательно мойте руки после работы с припоем. Используйте защитные очки при работе с припоем, независимо от его типа.

Оборудование/инструменты

• Паяльник
• Наконечники паяльника
• Губка и вода
• Подставка под паяльник
• Тепловая пушка
• Инструмент для зачистки проводов
• Защита глаз

Материалы

• Припой на основе канифоли 60/40
• Флюсовая паста из канифоли
• Термоусадочная трубка

Как паять провода

1. Зачистите провода

   Снимите 1/2 дюйма пластикового покрытия с проводов с помощью инструмента для зачистки проводов. Старайтесь не оставлять слишком много или слишком мало пластикового покрытия. Снятие слишком небольшого количества пластикового покрытия будет препятствовать пайке. Удаление слишком большого количества пластикового покрытия обнажит чрезмерное количество медной проволоки и потребует от вас использования большего количества термоусадочных трубок. Обязательно используйте правильный калибр на инструменте для зачистки проводов, чтобы случайно не отрезать жилы провода.

2. Добавьте термоусадочную трубку

   Найдите трубку наименьшего диаметра, которая подойдет к проводу с пластиковым покрытием. Если вы выберете слишком большую трубку, она не уменьшится до нужного размера. Что касается длины, трубка должна покрывать место соединения плюс еще 1/2 дюйма на каждом конце. Наденьте термоусадочную трубку на провод и опустите ее примерно на фут.

3. Присоединитесь к проводам

   Аккуратно снимите кожу с отдельных прядей проволоки. Сдвиньте провода навстречу друг другу, сцепив нити. Свободно скрутите сплетенные провода. Если вы скрутите провода слишком туго, припой не сможет проникнуть внутрь. Тем не менее, соединение должно оставаться меньше в диаметре, чем термоусадочная трубка.

4. Расположение проводов

   Расположите провода так, чтобы они возвышались над рабочей поверхностью. Плоско лежащие провода могут прилипнуть к поверхности из-за припоя. При необходимости можно использовать зажимы типа «крокодил» или даже бытовые металлические пружинные зажимы, чтобы приподнять провода.

5. Добавьте флюс канифоли

   Аккуратно натрите небольшое количество канифольной флюсовой пасты на соединенные провода так, чтобы вся медь была покрыта. Флюс представляет собой материал, изготовленный из синтетической смолы или сосновой смолы. Припойная проволока обычно имеет флюс в своей сердцевине, поэтому, хотя вам может не понадобиться дополнительный флюс канифоли для пайки проводов, настоятельно рекомендуется использовать его из-за его многочисленных преимуществ. Использование флюса поможет втянуть припой в проволочные жилы сетки для более чистого и прочного соединения, а также поможет уменьшить окисление.

6. Подготовка к пайке

   Подключите и включите паяльник. Разверните примерно шесть дюймов припоя так, чтобы конец был открыт и готов к использованию.

   Жало

   Пока паяльник нагревается, потрите жало о влажную губку, чтобы удалить предыдущее окисление. Для нового разогрева паяльника в первый раз в этом нет необходимости.

7. Припаять провода

   Прикоснитесь нагретым жалом паяльника к месту соединения проводов. Крепко удерживайте наконечник на месте в течение нескольких секунд, чтобы нагреть проволоку. Слегка прикоснитесь открытым концом припоя к соединению провода. Тепло должно привести к тому, что припой мгновенно расплавится и втянется в сплетенные нити.

8. Термоусадочная трубка

   После того, как припой полностью остынет, наденьте на соединение термоусадочную трубку. Убедитесь, что он расположен ровно. Проведите тепловым пистолетом по трубке, пока она полностью не сожмется.

Припайка проводов к другим электрическим компонентам

• Припой с канифольным сердечником наиболее безопасен для пайки электрических проводов; кислотный сердечник предназначен для водопровода (например, медной трубы).
• Припаяйте провод к печатной плате, поместив наконечник пистолета между проводом и платой и позволив припою течь, а не пытаясь манипулировать припоем.
• Сначала залудите многожильный провод припоем, прежде чем припаивать его к печатной плате.

• Не пытайтесь «нанести» припой на провод или плату жалом паяльника; припой нельзя размазывать или перемещать.
• Не оставляйте слишком много лужи припоя на печатной плате, иначе вы рискуете соприкоснуться с соседними цепями.

• Используйте зажим или тиски, чтобы полностью зафиксировать цепь во время пайки.

Как спаять электрические провода вместе

Пайка проводов: как спаять электрические провода

Расплавить металл, соединить стыки, исправить электрическое соединение для практичных домовладельцев.

Время выполнения

30 минут

25–50 долларов

Вам могут понадобиться некоторые расходные материалы.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

What you’ll need:

TOOLS

• Wire stripper
• Safety goggles
• Safety gloves
• Sponge
• Soldering iron
• Soldering tips
• Soldering iron stand
• Heat gun (optional)
• Lighter

ПРИНАДЛЕЖНОСТИ

• Термоусадочная трубка
• Флюс-паста канифоль
• 60-40 канифольный припой

Пополняя свой арсенал инструментов для обустройства дома, вы можете не подумать о покупке недорогого паяльного набора, но быть удобным для ремонта или улучшения проводных соединений на электрических приборах.

Немного потренировавшись, вы сможете добавить пайку электрических проводов в свой список забавных навыков домохозяина, но эта работа не для небрежных домашних мастеров. Паяльники являются высокотемпературными инструментами, и некачественная или небрежная работа может привести к перегоранию прибора, короткому замыканию или даже пожару. Ниже наше руководство научит вас безопасно паять провода.

Подготовка к пайке проводов

Обеспечьте безопасность себе и остальным домочадцам, приняв надлежащие меры предосторожности перед началом любых работ по пайке.

• Снимите защитные очки и перчатки : Защитите руки и глаза от горячих искр и токсичных материалов.

• Рабочее место в хорошем состоянии : Паяльники могут мгновенно нагреваться до 600 градусов по Фаренгейту. Вы хотите иметь безопасное, не захламленное, негорючее рабочее место.

• Очень важна хорошая вентиляция : Паяльные пасты и припои на основе свинца могут вызывать проблемы с дыханием в душных помещениях.

• Попробуйте несколько тестовых прогонов : Потренируйтесь, по крайней мере, с полдюжиной тестовых стыков, прежде чем припаивать провода друг к другу на вашем ценном приборе.

• Рассчитайте диаметр провода: Эти размеры потребуются вам для покупки термоусадочной трубки правильного типа.

• Отключите питание проводного устройства. Безопасность превыше всего.

1. Ленточное изоляционное покрытие

   Фото: Grigorev_Vladimir / iStock / Getty Images

   Используйте инструмент для зачистки проводов (подходящего калибра) или острый канцелярский нож, чтобы аккуратно удалить от 1/2 до 3/4 дюйма пластикового изоляционного покрытия с каждого из ваших проводов. Это нужное количество зачистки, чтобы обеспечить правильную пайку без использования слишком большого количества термоусадочных трубок на следующем этапе.

   Будьте осторожны, чтобы не повредить нижние провода — здесь поможет обрезка проводов подходящего сечения. Соскабливание покрытия подвергает медные провода окислению, и вы можете повредить электрические соединения.

2. Покрытие проводов термоусадочной трубкой

   Затем возьмите гибкую пластиковую трубку, предназначенную для плотного прилегания к проводам. Убедитесь, что вы покупаете трубы подходящего размера. Сделайте слишком большой, и он не уменьшится, чтобы соответствовать и изолировать должным образом после пайки. При нагреве он сжимается не менее чем на 50%.

   Отрежьте длину, покрывающую стык плюс 1/2 дюйма с каждого конца. Наденьте трубку на один из проводов. А пока сдвиньте его вниз по проводу так, чтобы он находился на безопасном расстоянии от открытой области, которую вы будете припаивать позже.

3. Скручивание для соединения проводов

   Скручивайте провода обеих секций до тех пор, пока они не защелкнутся, чтобы уменьшить растрескивание паяного соединения и улучшить его целостность. Они должны быть закручены достаточно туго, чтобы их диаметр был меньше, чем у термоусадочной трубки. Однако не переусердствуйте — это может затруднить проникновение припоя.

4. Покройте соединение канифольным флюсом

   Фото: OlFedv / iStock / Getty Images

   Нанесите немного канифольного флюса на проволоку, чтобы полностью покрыть соединение. Это помогает втянуть припой в жилы соединительного провода.

   Чтобы активировать флюс канифоли, прикоснитесь жалом паяльника близко к проводу на пару секунд. Тепло приведет к расплавлению канифольного флюса. Когда он начинает дымить, это означает, что флюс активирован.

5. Удаление следов окисления железа с утюга (при необходимости)

   Если вы использовали утюг раньше, очистите кончик утюга влажной губкой, чтобы удалить остатки окисления. Чистый наконечник максимизирует проводимость и обеспечивает чистое соединение. Если вы приобрели несколько паяльников для этого проекта, вы можете пропустить этот шаг.

6. Припаяйте провода вместе

   Фото: Джоэл Папалини / Adobe Stock

   Далее: Самое интересное. Перед работой с паяльником наденьте защитные перчатки и очки.

   1. Включите паяльник и раскатайте примерно четыре-шесть дюймов припоя, готового к использованию.

   2. Храните нагретый паяльник в предназначенной для него устойчивой подставке или подставке, когда он не используется, чтобы предотвратить повреждение от ожогов или риск возгорания. Выключите его, если вам нужно оставить его без присмотра в любой момент, и берите утюг только за изолированную ручку.

   3. Припой и наконечник припоя должны максимально соответствовать диаметру существующего провода.

   4. Прижмите кончик утюга к прядям из проволочной сетки.

   5. Крепко держите несколько секунд, чтобы припой расплавился на железе.

   6. Легкое прикосновение припоя к стыку должно немедленно соединить жилы провода.

7. Дайте припою остыть

   Дайте себе (и припою) минутку отдохнуть. Дайте припою остыть и затвердеть в течение нескольких минут. Оставляя провода нетронутыми во время сушки, вы обеспечиваете надежное соединение.

8. Установка термоусадочной трубки на место

   Натяните термоусадочную трубку на паяное соединение. Пусть он перекрывает исходную изоляционную трубку не менее чем на 1/4 дюйма с каждой стороны, чтобы все части оголенного провода были закрыты.

9. Применение тепла для усадки трубок

   Наконец, возьмите тепловую пушку. Используйте его, чтобы усадить изоляционную трубку вокруг провода. Если у вас нет тепловой пушки, вместо нее можно поднести к трубке зажигалку.

Сделай сам вместо найма профессионала

Навык спаивания двух проводов является бонусом при выполнении базового ремонта электрооборудования в вашем доме. Тем не менее, работа с электрическими соединениями — особенно если вам не хватает элементарных отраслевых ноу-хау — это то, чем вы не должны заниматься без правильных инструментов и опыта.

Иногда вызов лицензированного электрика рядом с вами является более безопасным выбором. стоимость найма электрика колеблется от 50 до 100 долларов в час , но это хорошие деньги, если вы нервничаете по поводу пайки проводов.

Часто задаваемые вопросы

Каковы признаки плохой пайки?

Стремитесь к однородному гладкому соединению, чтобы обеспечить хорошее электрическое соединение. Если он выглядит коркой и неровным, ваш утюг может быть грязным или косяк недостаточно горячий. Чтобы сохранить наконечник утюга в чистоте, протирайте его влажной губкой или очистителем для латунных наконечников, когда заметите черные точки или ржавчину, чтобы удалить остатки окисления и флюса. Лужение поверхности наконечника небольшим количеством припоя создает дополнительный слой защиты.

Есть ли другие способы соединения проводов?

Пайка — надежный и долговечный способ соединения проводов, но не единственный. В настоящее время профессионалы часто вместо этого обжимают соединение, хотя это требует более высокого уровня навыков, чем пайка.

Как распаять соединение?

Относитесь к пайке как к постоянному ремонту. Чтобы обратить процесс вспять, вам понадобится насос для удаления припоя, который будет всасывать расплавленный припой через сопло. Вместо того, чтобы вкладывать средства в этот дополнительный комплект и хлопот, имеет смысл попрактиковаться в технике пайки, прежде чем застрять в ремонте проводки любого бытового прибора.
