2 циркуляционных насоса: последовательная и параллельная работа
Циркуляционный насос, встроенный в отопительную систему, помогает обеспечить эффективный и равномерный обогрев дома. Такое оборудование повышает скорость прогрева и увеличивает охватываемую площадь помещения, снижает расход энергии, дает возможность подключить термостаты и сушилки.
В ситуации, когда один насос не справляется с напором или не может обеспечить необходимый расход, а также для экономии используют еще одно резервное устройство. Подключение дополнительной единицы проводится параллельным или последовательным способом. Каждая технология имеет свои особенности и требования.
Основные характеристики и виды оборудования
Циркуляционные насосы характеризуются двумя основными параметрами:
- расходом жидкости за выбранный промежуток времени. Зависит от диаметра труб в системе и мощности котла отопления;
- уровнем напора. Обозначает высоту подъема жидкости в системе.

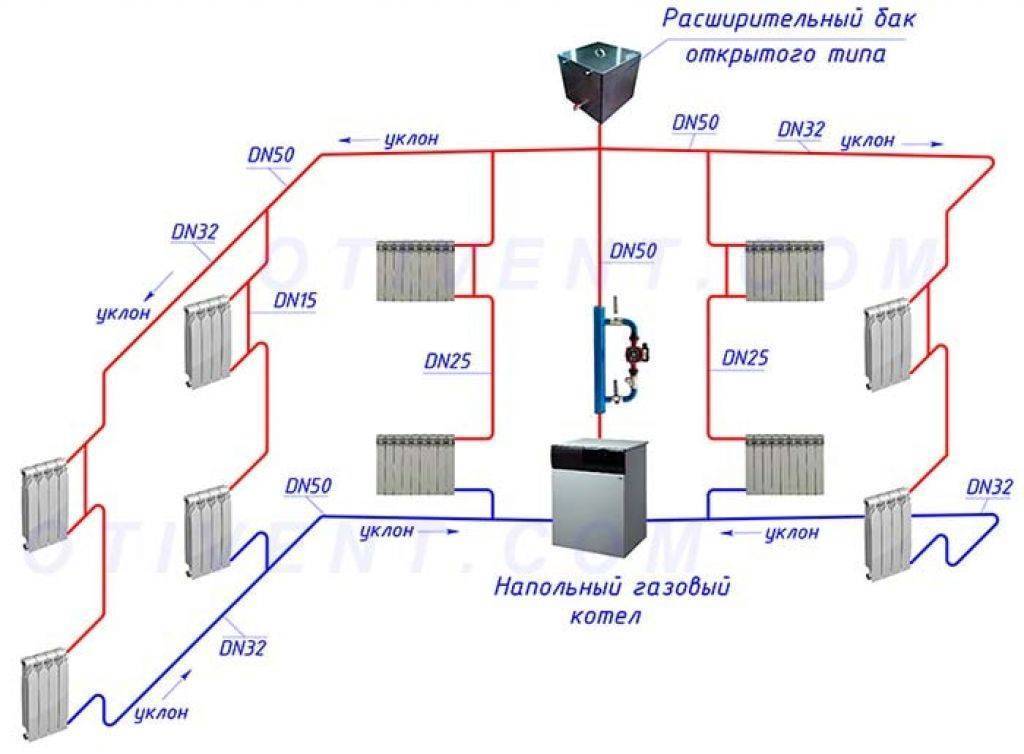

Если котел недостаточно мощный и плохо прогревает всю площадь помещения, устанавливается циркуляционный насос. Оборудование может быть сухого типа, когда отсутствует контакт ротора и перекачиваемой жидкости. Такая разновидность насосов имеет высокий КПД (до 80 %), но производит много шума. Вторая категория – мокрые устройства, где ротор погружен в теплоноситель.
Они подходят для использования в частных домах, квартирах, поскольку работают тихо, долговечны и компактны. Но уровень КПД составляет только 50 %, а возможность перекачки питьевой воды отсутствует.
Особенности подключения насосов
Если используются 2 циркуляционных насоса, подбирается последовательное или параллельное подключение. Особенности размещения влияют на выбор оборудования, поскольку:
- последовательная система требует насосы с одинаковой производительностью;
- параллельная система должна состоять из двух приборов с одинаковым напором.
Это значит, что при последовательной работе насосов складываются их напоры при одинаковой производительности. Параллельное функционирование в свою очередь требует совмещения производительности двух единиц оборудования при равных напорах жидкости. Если говорить о популярности, то чаще всего используется второй вид подключения.
Последовательное размещение насосов
Последовательная схема используется в следующих случаях:
- необходимо кратковременно увеличить напор в системе, исходя из особенностей технологии;
- имеющийся прибор не справляется с заданным уровнем давления.
При этом в каждом варианте устанавливать один мощный аппарат (с регулятором частоты вращений) невыгодно или нецелесообразно. Последовательное подключение двух циркуляционных насосов поможет достичь двойного напора с сохранением подачи на уровне выработки одной отдельной единицы. Такой способ более выгоден с экономической точки зрения. Напор жидкости получает энергию от первого циркуляционного насоса, после чего поступает во всасывающий патрубок следующего. Такие станции классифицируются по количеству ступеней, поскольку напорный показатель повышается ступенчато при переходе от одного прибора к другому. Соединять насосы между собой можно впритык или размещать их на значительном расстоянии.
Параллельное размещение насосов
Параллельная схема используется, когда необходимо:
- справиться с подачей, которую не выдерживает один насос;
- кратковременно увеличить подачу в системе по условиям технологического процесса;
- ступенчато нарастить подачу;
- повысить надежность системы, установив резервный насос.
Как и в предыдущем случае размещения, покупка более мощного единичного оборудования не рассматривается. В результате параллельного подключения удваивается подача жидкости без изменения показателей напора в системе. Преимущество такого выбора в том, что при смене параметров центральной магистрали водоснабжения гидравлические характеристики насосной станции регулируются отключением и подключением необходимого количества насосов.
Ограничения и рекомендации при выборе подключения
При использовании последовательного размещения обращается внимание на максимальный показатель рабочего давления насоса. Оно не должно быть выше, чем то, что идет с предыдущего устройства. При длительной работе с высоким давлением насосы также способны быстро выходить из строя. Еще одна особенность: один крупный перекачивающий жидкость агрегат предпочтительнее, чем несколько небольших. Чем длиннее цепь насосов, тем больше полезной энергии теряется на соединительных участках. Выбирать станцию с параллельным подключением рекомендуется для повышения водного давления в водопроводах, системах пожаротушения многоэтажек, торговых, спортивно-развлекательных центров, промышленных объектов.
Если Вам нужна помощь в поиске оборудования в зависимости от особенностей отопительной или водопроводной системы, а также в выборе способа размещения насосов, обратитесь к профессионалам. Опытные специалисты нашей компании ответят на вопросы о циркуляционных насосах и организуют доставку оборудования.
Работа параллельного насоса и кривые
Параллельное перекачивание в гидравлических системах может сэкономить энергию и капитальные затраты на строительство. Сегодня мы продолжаем серию статей о параллельной откачке, где мы рассмотрим работу и кривые параллельных насосов.
Если мы посмотрим на простую схему насоса, то увидим два насоса с производительностью 50%. Каждый насос будет работать по своей кривой насоса. Давайте выберем пример, используя данные BIN о погоде в системе отопления Гранд-Рапидс, штат Мичиган, которые мы представили в части 1 серии. Предположим, что здание имеет нагрузку 10 миллионов BTUH с проектным значением ΔT 40°F. Расчетный расход составляет 500 галлонов в минуту, и мы будем использовать напор 60 футов.
В системе будут использоваться три конденсационных жаротрубных котла Aerco BMK-4000, что позволит нам использовать первичную регулируемую насосную систему. Минимальный расход через один котел составляет 37 галлонов в минуту.
Кривые насоса рассчитываются с помощью программы выбора ESP-Systemwize. Вы вводите условия общего расчетного расхода 500 галлонов в минуту на высоте 60 футов. Вместо того, чтобы по умолчанию один насос работал параллельно, теперь вы выбираете два насоса.
Мы выберем два насоса e-1510-2.5BB параллельно. Кривая параллельного насоса выглядит следующим образом.
Я показываю это с постоянной скоростью, чтобы не загромождать график. Эта система прокачки очень интересна. Два насоса будут работать параллельно от проектной производительности 500 галлонов в минуту (синяя звезда) до 350 галлонов в минуту (красная звезда).
Оба насоса будут работать с расчетным расходом и напором при 1641 об/мин. Когда двухходовые регулирующие клапаны закрываются, скорость падает.
Когда производительность системы упадет до 175 галлонов в минуту для каждого насоса на расстоянии 40 футов, скорость составит около 1300 об/мин. В этот момент работу может выполнить один насос, поэтому мы отключим один насос. Рабочий насос ускорится и выйдет из кривой до 350 галлонов в минуту, 175 галлонов в минуту X 2, на 40 футах и вернется к 1641 об/мин. Это называется промежуточной точкой.
В этой системе один насос будет работать от минимального расхода 37 галлонов в минуту до 350 галлонов в минуту.
Насос будет работать по своей кривой после расчетной точки 250 галлонов в минуту и двигаться до 350 галлонов в минуту.
Вот как выглядит одна кривая при переменной скорости.
Итак, почему мы должны учитывать переменную скорость? Мы провели энергетический анализ работы котла по энергетической программе AERCO. В нашем примере для Гранд-Рапидс время работы одного насоса показано ниже.
Гил Карлсон, автор большей части руководств по проектированию B&G, сказал: «Ни один насос не экономит больше энергии, чем выключенный насос».
Параллельная прокачка может экономить энергию и определенно экономит первоначальные затраты.
Точка включения и выключения насосов называется точкой включения. Как это сделать? Какие элементы управления необходимы? Мы обратимся к этому в следующих протоколах утра понедельника Р. Л. Деппманна.
HVAC Hydronic Series:Статья 1. Что такое параллельное перекачивание и зачем оно нужно?
Статья 2: Выбор параллельных насосов и характеристика
Статья 3: Управление параллельными насосами с переменной скоростью
Статья 4: Параллельная перекачка и резервная производительность
Статья 5: Параллельное нагнетание и стоимость
Статья 6: Спецификации на параллельное нагнетание
Должны ли водонагреватели располагаться последовательно или параллельно?
Большинство сантехников рекомендуют подключать водонагреватели параллельно, поскольку это обеспечивает более высокую производительность воды, продлевает срок службы каждого водонагревателя и устраняет чрезмерную нагрузку на один водонагреватель.
Это извечный вопрос для многих домовладельцев, строящих новый дом. Когда в течение короткого периода времени в доме увеличился спрос на воду, большинство сантехников предлагают добавить второй водонагреватель. Можно ли добавить второй бак для горячей воды? Да, в доме может быть более одного, двух или трех водонагревателей , так как это полностью зависит от спроса.
В большом домохозяйстве, где несколько человек принимают душ, или в доме, где есть крытая гидромассажная ванна, потребуется дополнительный водонагреватель для удовлетворения потребности в воде. Важно отметить, что существует два способа подключения нескольких водонагревателей в новом доме. Рассмотрим оба типа подключения.
Содержание
Параллельная установка водонагревателя
В параллельной установке водонагревателя холодная вода поступает в несколько резервуаров для нагрева, а затем выходит из этих резервуаров с той же скоростью, что и горячая вода.
К этому типу установок обычно относятся баки для горячей воды, имеющие такую же накопительную емкость, а также британские тепловые агрегаты. В этой установке горячая вода будет выходить из баков с одинаковой скоростью. Если из каждого бака выходит пять галлонов горячей воды, то пять галлонов холодной воды поступает в каждый бак для нагрева.
Параллельное подключение к водонагревателям
При наличии двух или более баков, обеспечивающих нагрев, каждый бак будет работать одинаково усердно для нагрева воды. Нет ни одного резервуара, который будет выполнять больше работы, чем другой, продлевая срок службы всех резервуаров в этой установке.
Как установить геотермальное отопление в…
Включите JavaScript
Как установить геотермальные системы отопления и охлаждения в вашем доме
Сантехник также знает, что трубы, подающие и отводящие холодную воду, должны быть точными одинаковая длина. Точно так же трубы, подающие горячую воду в дом из обоих резервуаров, также должны быть одинаковой длины.
Причиной такой длины труб является то, что холодная вода подается в дом под заданным давлением. Если расстояние от входа холодной воды до одного из водонагревателей короче, то этот резервуар для воды будет выполнять большую часть работы. Чтобы предотвратить этот неравномерный баланс давления, длина труб обоих водонагревателей остается одинаковой.
Установка водонагревателя серииВ последовательной установке водонагревателя холодная вода поступает в первый бак, нагревается и направляется во второй бак водонагревателя. При необходимости горячая вода выходит из второго бака и поступает в дом.
При таком типе установки горячего водоснабжения дополнительные баки для воды могут отличаться по размеру или мощности нагрева. В некоторых существующих домах принято добавлять дополнительный водонагреватель после отделки подвала с дополнительной ванной комнатой. Если вы добавляете новую ванну и вам требуется дополнительное хранилище для горячей воды, вы также можете рассмотреть возможность добавления нового водонагревателя.
Последовательная подводка к водонагревателям
Если существующий бак водонагревателя и необходимый дополнительный бак не одинаковы по объему и мощности – рекомендуется использовать последовательную установку водонагревателя.
Вам может быть интересно, какой водонагреватель использовать первым в серии. В этой установке предлагается использовать водонагреватель с наибольшей БТЕ в качестве первого в серии. Это означает, что холодная вода, поставляемая городом, будет поступать в этот блок в первую очередь.
При последовательном подключении нескольких баков горячей воды помните, что горячая вода берется из одного бака одновременно (к этому баку подключен выход горячей воды). Поскольку в доме используется горячая вода, предварительно подогретая вода будет поступать из первого бака во второй бак. В это время в первый нагреваемый бак поступает и холодная вода.
При последовательной установке водонагревателя необходимо помнить, что всю работу будет выполнять первый водонагреватель, который получает всю холодную воду.
Холодная вода по существу нагревается в этом первом баке.
Когда вода из предварительного нагревателя поступает во вторичный бак, от этого бака требуется очень минимальная работа для нагрева воды. Этот вторичный бак просто немного поработает, чтобы обеспечить постоянную температуру.
При таком типе установки вторичный бак получает горячую воду (из первого бака) через впускное отверстие для холодной воды.
Сравнение параллельной и последовательной установки
| Параллельная | Серия |
| Легко определить неисправность нагревателя | Сложнее определить неисправный нагреватель |
| Сбалансированная рабочая нагрузка | Работа над первым баком для горячей воды |
| Сбалансированная рекуперация тепла | Второй бак будет лучше рекуперировать тепло |
| Длина трубы имеет значение | Длина трубы не имеет значения |
Если вы строите новый дом, настоятельно рекомендуется выбрать метод параллельной установки.
У вашего строителя будет доступ к лицензированным сантехникам, которые смогут правильно установить несколько водонагревателей для вашего дома.
При установке нескольких баков водонагревателя вам необходимо учитывать, сколько места они потребуют и сколько энергии они потребуют от вашего электрического щита. В старых домах со 100-амперной панелью мощность может быть ограничена для добавления дополнительных розеток. Если это так, вы можете рассмотреть возможность перехода на панель на 200 ампер.
Сегодня многие новостройки также оснащаются безбаковыми водонагревателями. Этот тип водонагревателя мгновенно нагревает воду, когда она поступает в дом, и непрерывно подает ее в дом по требованию. При таком типе системы резервуаров для горячей воды нет необходимости в дополнительных резервуарах для хранения предварительно нагретой воды.
У меня два водонагревателя. Могу ли я выключить один?
Да, вы можете отключить один из водонагревателей, если они подключены параллельно.
Это по-прежнему позволит вам использовать горячую воду в доме, так как другой бак все еще включен.
Если у вас есть последовательно соединенные водонагреватели и вы отключили один из них, вы больше не будете получать горячую воду в дом. Опять же, это потому, что один резервуар для воды подается в другой. Это еще одна причина, по которой в новостройках параллельно устанавливаются несколько водонагревателей.
Для сантехников всегда разумно устанавливать запорные клапаны на все водонагреватели, так как они становятся невероятно полезными при протечках и неисправностях. Если в вашем водонагревателе образовались отложения или если в трубах есть мусор, это может привести к низкому давлению воды, когда вы открываете краны. Выключив клапаны, вы сможете диагностировать проблему.
Замена двух водонагревателей одним
Вы можете заменить два водонагревателя одним, независимо от того, установлены ли они параллельно или последовательно. В обоих сценариях вам понадобится лицензированный сантехник для выполнения работы из-за ее сложности.
