09.09.2020 15:38

Паяльник – важная вещь в бытовом хозяйстве, которая актуальна для мелкого ремонта металлических изделий, запайки проводов к разной технике.

Чтобы такой инструмент действительно принес пользу, следует понимать, как выбрать паяльник для дома. Давайте разберемся в этом вопросе.

Сфера использования паяльника

Этот прибор применяется для разных целей:

• пайки проводов и ремонтных работ электрических удлинителей;
• запайки и замены деталей в бытовых приборах;
• починки светодиодных ламп и люстр;
• починки трубных соединений из металла;
• починки баков из металла;
• удаления лишних элементов в деталях из пластика.

Для выполнения всех действий достаточно использовать минимальный паяльник с мощностью в 60 ВТ. Но, чтобы понимать, как выбрать паяльник для электроники или других задачей, следует, и разобраться с уровнями мощности.

Задачи и уровень мощности

Исходя из задач, что предстоят перед вами, следует и выбирать такой инструмент:

• 10-20 Ватт – подойдет для запайки микросхем;
• 30-40 Ватт – используется для запайки радиодеталей;
• 60 Ватт – универсальный вид паяльника;
• 80-100 Ватт – паяльник для обработки объемных деталей и достаточно толстых проводов.

Занимаясь вопросом, как выбрать паяльник для микросхем, сделайте акцент на форме жала. Главный инструмент для работы в данном случае будет наконечник. Еще один важный фактор – размер. Миниатюрные устройства лучше подойдут для проведения деликатной работы. Стандартные варианты будут грубыми для ювелирных манипуляций.

Для каждого типа работ подбирается и соответствующий уровень мощности.

Какие бывают паяльники?

По методу нагрева паяльники можно поделить на те, что спирального и керамического вида. Спиральные считаются менее прихотливыми в работе, они нагреваются гораздо медленнее.

Керамические варианты нагреваются гораздо быстрее, их температура нагрева стабильная, но пользоваться такими устройствами следует крайне осторожно.

Также встречаются импульсные варианты. Они нагреваются с большой скоростью, станут отличным вариантом для работы с микросхемами и печатными платами. Стоимость таких инструментов обычно чуть выше.

То, насколько комфортно будет пользоваться паяльником, зависит от жала:

• Медное. Жало из меди отлично проводит тепло, припой к нему прилипает достаточно хорошо. Нагреваясь, этот жало начинает окисляться и обугливаться. Как результат – требуется систематическая зачистка.
• Из металла. Стержень из металла имеет никелевое покрытие. Его главное отличие – никаких неприятных образований окалин, удобство при выполнении ювелирных работ с миниатюрными деталями. Но такой вариант жала не рекомендуется зачищать, ведь это чревато снятием специального покрытия и потерей характеристик, что нужны для прилипания припоя.

По форме современные модели паяльников имеют жало конусообразного типа. Такой формат гарантирует легкую работу с соседними проводами, простую обработку ножек радиодеталей.

Встречаются варианты, когда вместе с паяльниками идут жала с кончиком плоского типа. Благодаря такой форме передача тепла к объемным деталям улучшается. Это гарантирует быстрое нагревание и отпайку / запайку детали.



Термо регулировка

Хорошей рекомендацией в том, как выбрать паяльник для пайки проводов, станет покупка инструмента с терморегулятором. В продаже встречаются варианты с удобным цифровым регулированием температуры до 50 градусов.

Стоимость таких устройств невысокая, а использовать их очень комфортно. Также стоит обращать внимание на комплектацию. Обычно, качественные устройства снабжены кейсом, специальной подставкой для жала, а также губкой, чтобы очищать жало.

Флюс и его роль

Чтобы проводить паяльные работы, без химических веществ не обойтись, которые предназначаются для удаления оксидных пленок с ножек или поверхности провода. Это гарантирует равномерное растекание по ним.

Универсальным и недорогим вариантом твердого флюса считается канифоль. Без него не обойтись ни одному радиолюбителю. Канифоль используется, чтобы защищать поверхность от окислов, а также нивелирует процесс разъедания поверхности.

Удобнее работать с флюсом жидкого типа – ЛТИ 120. Его относят к нейтральным вариантам, в нем не содержится кислот, он не приводит к разъеданию металла. Этот флюс основывается на канифоли, что растворяется в спирте.

Еще в продаже встречаются припои как тонкие проводки, закрепленные на катушку. Их название – ПОС-61. По центру располагается флюс, он, расплавляясь, сразу же наносится на нужную деталь.

Чтобы пайка была надежной, используются активные флюсы – специальные паяльные кислоты. Обычно это соляная, которая нейтрализуется содовым или спиртовым раствором.

Чтобы нивелировать процесс коррозии металла после пайки, используется фосфорная кислота. Ее нейтрализовать не нужно, а коррозию она не провоцирует.

Правильно подобранный электрический паяльник гарантирует удобство выполнения всех работ, а также качественный результат.

рейтинг топ-10 по версии КП

Паяльник известен человечеству с древних времен. Методу соединения различных материалов путем пайки около 5000 лет. Археологи находят разные примитивные паяльники, которые применялись нашими далекими предками. Если необходимо спаять микросхемы, провода, пластиковые и металлические детали – то паяльник незаменим.

Современные паяльники работают по следующему принципу: инструмент используют электрическую энергию, подаваемую либо от сети, либо от аккумулятора. Затем, он преобразует ее в тепло, которое, посредством нагревательного элемента накаляет жало. Горячее жало расплавляет припой, которым соединяют нужные детали. Когда припой остынет, происходит окончательная фиксация. Паяльники различаются по принципу нагрева и конструкции. Топ-10 лучших паяльников на 2023 год и советы по выбору инструмента помогут купить то, что нужно вам под конкретные нужды.

Рейтинг топ-10 по версии КП

1. Minidso TS100

Minidso TS100. Фото: Minidso

Современный цифровой паяльник со стильным дизайном. Еще одна «фишка» пальника – его можно подключит к компьютеру с целью настройки температурных параметров, что позволит проводить более тонкую пайку. Напряжение питания 12-24В. Для зарядки паяльник может быть подключен как к ноутбуку или же более традиционно от сети. На этом возможности для питания паяльника не исчерпываются: подойдут как power bank, так и автомобильная зарядка. Последний пункт удобен на случай небольшого ремонта в автомобиле. В случае бездействия, встроенный акселератор переводит инструмент в энергосберегающий режим. Если произойдет поломка жала, то оно достаточно просто заменяется новым. Паяльник достигает температуры 300 °C в течение 11 секунд. Мощность 65 Вт.

Плюсы и минусы

Быстрый нагрев, есть спящий режим

Нет блока питания в комплекте

2. ЗУБР 55301-200

ЗУБР 55301-200. Фото: ЗУБР

Паяльник отличается высокой мощностью – 200Вт. В первую очередь подойдет для профессиональной деятельности, например, пайки и лужения металлических деталей в промышленности (трубы, радиаторы). Керамический нагревательный элемент обладает отличным качеством и высокой скоростью нагрева жала паяльника. Корпус изготовлен из нержавеющей стали. Рукоятка выполнена из термостойкого пластика, эргономична. В комплексе с инструментом идет практичная стальная подставка. Жало поддается легкой замене, имеет специально покрытие увеличивающее срок службы. Продуманный элемент – заземляющий провод. Он гарантирует защиту от поражения электрическим током, если имеются повреждения изоляции. И снижает статический заряд.

Плюсы и минусы

Кнопка выключения на паяльнике, большая площадь нагрева

3. PROconnect 12-0122-4

PROconnect 12-0122-4. Фото: PROconnect

Электропаяльник имеет мощность 30Вт. Максимальная температура разогрева достигается во время пайки и составляет до 360°C. Нагревательный элемент — керамический. Жало имеет прямую форму с коническим окончанием и медным сердечником. В данном паяльнике жало заменяемо. Ручка паяльника приятно лежит в руке, чему способствует ее эргономичная конструкции и резиновая накладка. Питание осуществляется от сети, мощность 220 В. Паяльник подходит для работы с оловянными и свинцовыми припоями. Он пригоден в домашних условиях и в профессиональной мастерской. Модель хорошо себя зарекомендовала у радиолюбителей.

Плюсы и минусы

Небольшая цена

Только для легкоплавких припоев

4. Солидер ЭПЦР-60К

Солидер ЭПЦР-60К. Фото: Солидер

Второй цифровой электропаяльник в нашем топе. Температура отображается на вcтроенном LED-дисплее. Диапазон нагрева паяльника составляет от 80 до 500 °С. Погрешность регулировки не превышает ±5°C. Настройка температуры происходит путем нажатия на клавиши «+» и «–». Быстрый нагрев, до необходимой температуры, обеспечивается за счет керамического нагревательного элемента. Кабель на 1,5 м гибок и имеет прочную изоляцию. Ручка произведена из жаропрочного, антистатического материала. В набор входят все нужные для пайки составляющие: подставка под паяльник, пенал, канифоль, олово, оловоотсос, пинцет прямой, пинцет изогнутый, шлицевая отвертка, крестообразная отвертка, тонкая отвертка, сменные жала, губка.

Плюсы и минусы

Богатая комплектация

Ручка неудобно лежит в руке

5. STAYER 55314-60-H8

STAYER 55314-60-H8. Фото: STAYER

Как и электропаяльник позицией выше, STAYER 55314-60-H8 имеет богатую комплектацию, которая включает в себя припой, подставку для паяльника, сменное жало и многое другое. Комплектация и небольшая цена – два главных плюса данного инструмента. Что касается самого электропаяльника, то его мощность составляет 60 Вт. Жало конусообразной формы, имеет диаметр 1,5 мм. Материал изготовления жала – медь. Также в наличии заземляющий провод, что однозначно позитивный момент – предохраняет от удара током и снимает статическое напряжение. Питание происходит от сети. Ручка стандартно сделана из жаростойкого пластика, достаточно удобна. Данный электропаяльник хорошо подойдет для пайки проводов, микросхем, металлических и пластиковых деталей.

Плюсы и минусы

Цена, комплектация

Короткий провод

6. REXANT 12-0611

REXANT 12-0611. Фото: REXANT

Паяльник REXANT 12-0611, так же называемый Japan type, отличается компактностью. Несомненно, положительной чертой является тонкий наконечник жала, что удобно при пайке мелких деталей, и в иных случаях, когда требуются манипуляции с «ювелирной» точностью. Жало, имеющее форму конуса, изготовлено из меди с нанесением защитного покрытия. Керамический нагревательный элемент наделяет инструмент хорошей надежностью. Рукоятка сделана из жаростойкого пластика, поверх которого закреплена резиновая накладка. Мощность паяльника 60Вт, максимально достигаемая температура нагрева при работе 450°С. Напряжение 220 В. Работает инструмент от сети, что, в свою очередь, обеспечивает провод длиной 1,5 м. Примерное время разогрева 8 секунд. Приятным бонусом является запасное жало в комплекте.

Плюсы и минусы

Быстрый нагрев, удобство в эксплуатации

Перегрев, толстый провод

7. Sparta 913095

Sparta 913095. Фото: Sparta

Электропаяльник Sparta 913095 называется импульсным, так как его работа строится на иных принципах, чем стандартные паяльники. В импульсных приборах напряжение поступает на нагревательный элемент только в сам момент пайки. Это очень экономит электроэнергию и инструмент не работает в холостую. Импульсные паяльники отличаются высоким коэффициентом полезного действия. Что касается самого пальника Sparta, то его характеризуют высокая мощность – 100 Вт, жало в виде петли. Материал изготовления жала – медь, покрытая специальным долговечным составом. Максимальное время для разогрева – 3 минуты. Наибольшая температура нагрева – 250 °C. Питание происходит от сети 220 В путем провода. Ручка выполнена в форме пистолета из ударопрочного пластика.

Плюсы и минусы

Быстрый разогрев, подсветка зоны пайки

Сильный нагрев корпуса

8. Belsis BSI0340

Belsis BSI0340. Фото: Belsis

Данный паяльник обладает нихромовой спиралью в качестве нагревательного элемента. Плюсами такого нагревательного элемента является низкая цена и стойкость к механическим ударам. Однако, есть минусы – из-за особенности конструкции немалая часть тепла не используется, меньшая надежность по сравнению с керамическим нагревателем. Мощность инструмента 40 Вт. Жало медное, прямой формы с наконечником-конусом. Вполне подойдет как для небольших домашних работ, так и для более профессионального применения. Питание осуществляется от сети 220 В.

Плюсы и минусы

Сменные жала, индикация сети

Длинный шнур

9. TOPEX 44E005

TOPEX 44E005. Фото: TOPEX

Снова импульсный паяльник в нашем топе. Электропаяльник TOPEX 44E005 подойдет для работ по спайке деталей, нуждающихся в большой температуре нагрева. Обладает высокой мощностью 150 Вт. Жало имеет дуговую форму. Напряжение, потребляемое паяльником составляет 220 В. Жало сделано из меди, защитное покрытие в наличии. Сам паяльник создан в форме пистолета, материал рукоятки – пластик. Полезным элементом является лампочка – она подсвечивает место пайки.

Плюсы и минусы

В комплекте отличный кейс, хорошо греет

Тяжелый

10. LICOTA AET-6006DD

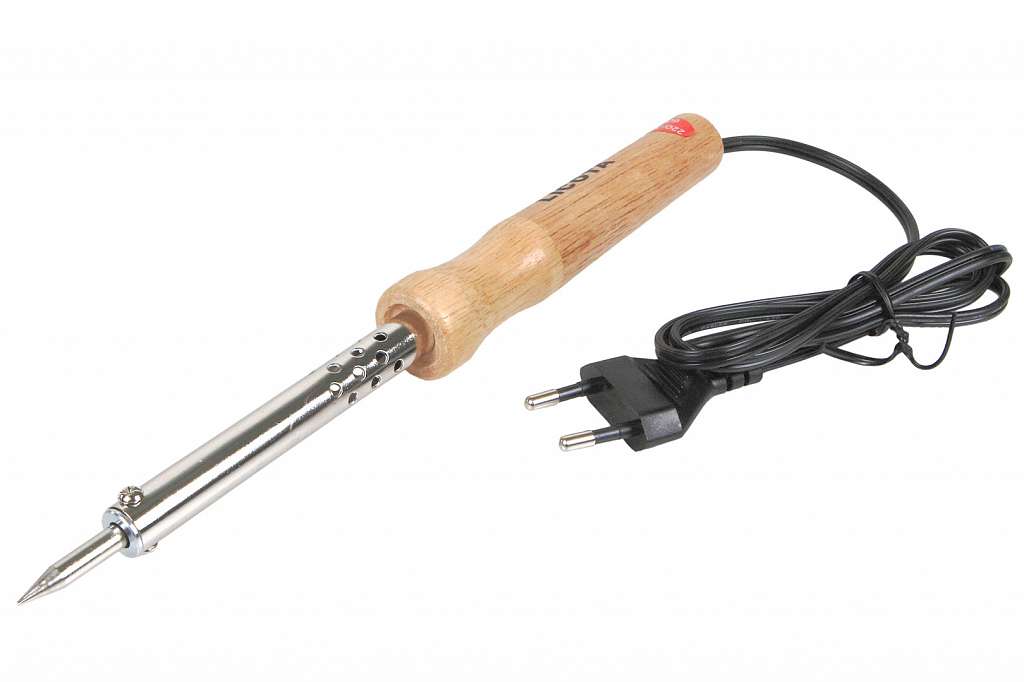

Licota AET-6006DD. Фото: Licota

Главная особенность паяльника AET-6006DD LICOTA – деревянная ручка. Этакое ретро, знакомое многим по урокам труда в средней школе. Нагревательный элемент – нихромовый. Питание от сети с напряжением 220 В. Мощность инструмента 60 Вт. Простая конструкция и небольшой вес. Такой паяльник больше подойдет для мелких ремонтных работ дома. В целом, паяльник достаточно удобен.

Плюсы и минусы

Стойкий к механическим ударам

Немалые габариты

Как выбрать паяльник

Наш эксперт, Александр Левин выскажет свое видение при выборе паяльника под ваши цели.

Основные виды

Существует большой перечень видов паяльников: классические электрические, газовые, инфракрасные, термовоздушные, индукционные, импульсные и др. Но, как правило, и профессионалы, и любители работают классическими электропаяльниками. Такой выбор обусловлен простым набором качеств последних – удобство в эксплуатации, небольшая масса и приемлемая цена.

Принцип нагрева

Нихромовые паяльники оснащены проволочной спиралью, через которую проходит электрический ток. Такие пальники дешевы, неприхотливы и удобны для ремонта. Но долго греются и не обладают высокой надежностью, а еще имеют высокую потерю тепла.

Керамический паяльник – в качестве нагревательного элемента используются керамические стержни, которые осуществляют нагрев, при соприкосновении с контактами напряжения. Плюсами являются быстрый нагрев, малая теплоотдача, долгий срок службы, надежность. Минусы — это немалая цена, требуется аккуратное обращение.

Импульсный паяльник – самый интересный инструмент из электропаяльников. Специфика его работы заключается в том, что нагрев происходит только при нажатии кнопки пуск. Такой инструмент есть смысл использовать только при небольшой продолжительности пайки. Сильные стороны – быстрый нагрев, минимальная потеря энергии. Слабые стороны – не подойдет для большого по времени объёма работ.

Индукционный паяльник – нагрев в таком паяльнике осуществляется с помощью магнитное поля создаваемое индукционной катушкой. Плюсы – автоматическое поддержание температуры нагрева, равномерный нагрев, экономия энергии. К минусам относится высокая цена.

Газовый паяльник – автономен, нагрев рабочей поверхности происходит от пламени сгорания газа. По сути, это газовая горелка, если убрать специальную насадку.

Термовоздушная паяльная станция – по сути это сверхмощный фен, который разогревает места пайки потоком горячего воздуха. Инфракрасная паяльная станция – нагрев рабочей зоны происходит с помощью инфракрасного излучения, длина волны которого равна 2-10 мкм.

Мощность

Паяльники имеющие большую мощность, также отличаются высокой надежностью и функциональностью. Однако, для домашних работ их применение не всегда оправдано. Лучшим вариантом домашнего паяльника будет мощность в пределах от 25 до 60 Вт. Если паяльник необходим для пайки толстых проводов, массивных деталей, то подходящая мощность будет от 100 Вт до 150 Вт. А паяльники мощностью свыше 150 Вт вполне справятся с расплавкой стекла, стали, чугуна.

Регулятор температуры

Несомненно, паяльники с возможностью регулировки температуры обладают преимуществом, перед паяльниками без оной. Плюсы регулировки в следующем: жало не перегревается, не нужно менять паяльник, если требуется иная температура плавки, возможность тонкой настройки инструмента.

Материал жала

Медное – хорошая тепловодность и теплоемкость, при низкой термостойкости и мягкости. Медное с покрытием – не обгорают, нет окалины. Но цена выше и боятся перегрева. Керамическое – стойкость к коррозии, отличная тепловодность и теплоемкость. Минусом идут высокая цена и хрупкость при механическом воздействии.

5 советов, которые следует учитывать перед покупкой нового паяльника

Большинство новичков начинают новое хобби с дешевых инструментов и улучшают их по мере улучшения навыков. Пайка, однако, является дисциплиной, где высококачественный инструмент является разницей между успешным проектом и дорогой электронной вечеринкой на барбекю в одиночку.

Пайка — по сути простой навык, осложненный распространенностью дешевых утюгов, отпугивающих новичков. Читайте дальше, чтобы узнать, как вы могли бы добиться большего успеха с помощью качественного паяльника и почему дешевые паяльники просто не стоят хлопот.

1. Избегайте паяльников с фиксированной температурой

Знание основ пайки имеет решающее значение для понимания разницы между хорошим паяльником и плохим. Чтобы сказать это, требуется глубокое понимание механики пайки, таких как действие металл-растворитель и роль флюса, как описано в нашем руководстве по основам пайки.

Идеальный паяльник должен не только обеспечивать достаточное количество тепла для процесса пайки, но и делать это точно контролируемым образом. Пайка включает в себя различные размеры компонентов и типы припоя, которые требуют определенной температуры пайки. Поэтому хороший утюг должен позволять точно контролировать температуру кончика.

Любые ошибки в этом отделе приводят либо к холодной пайке, либо к сгоранию компонентов. К сожалению, это исключает все утюги начального уровня без регулировки температуры.

Такие паяльники нагревают жало до произвольно заданной температуры и плохо ее поддерживают. Без каких-либо средств измерения температуры жала эти утюги не могут ни уменьшить мощность нагревателя при пайке деликатных компонентов, ни увеличить ее для выполнения более крупных работ.

Даже самые опытные люди считают практически невозможным добиться стабильных результатов с такими утюгами. Новички, скорее всего, испортят свои проекты пайки с помощью этих инструментов.

2. Понятие о мощности и контроле температуры

Заявленная мощность паяльника показывает, насколько быстро нагревательный элемент может повышать температуру жала. Утюгу мощностью 25 Вт потребуется более минуты, чтобы нагреть наконечник до 660 ° F от комнатной температуры. С другой стороны, паяльная станция JBC мощностью 130 Вт доберется туда за пару секунд.

Пайка намного сложнее, чем просто нагрев жала до нужной температуры.

Когда горячий наконечник касается детали, он отдает тепло на относительно более холодную площадку печатной платы, а сам компонент становится холоднее. Это когда нагревательный элемент срабатывает для поддержания температуры наконечника. Тонкая пайка с меньшими компонентами равна меньшей тепловой массе, поэтому даже хиленький 25-ваттный утюг может не отставать.

Однако крупные компоненты, такие как объемные конденсаторы и заземляющие пластины, действуют как радиаторы. Паяльники меньшей мощности не могут достаточно быстро восполнить потери тепла при пайке, что приводит к холодным соединениям и полному отказу припаять компоненты с большой тепловой массой.

Если вы собираетесь паять большие детали, такие как разъемы XT-90, массивные заземляющие пластины и другие компоненты с высокой теплоемкостью, вы должны выбрать паяльник с высокой мощностью.

Небольшие паяльные работы можно выполнять с помощью маломощных утюгов, но пайка механических клавишных переключателей — хороший пример того, как даже деликатные компоненты могут получить пользу от мощных утюгов. Стандартная 104-клавишная клавиатура предполагает быструю пайку сотен стыков.

Маломощный утюг не может поддерживать температуру наконечника в таких условиях, что приводит к явлению, называемому тепловым дрейфом, при котором температура наконечника постепенно падает, пока в конечном итоге вы не получите холодные соединения. Хорошие паяльные станции имеют мощность нагрева не менее 60 Вт, что делает их достаточно универсальными для большинства работ.

Связанный: Дешевые и увлекательные самодельные электронные проекты стоимостью менее 15 долларов

Вопреки распространенному мнению, утюг высокой мощности не разрушит хрупкие компоненты. Паяльник с регулируемой температурой предназначен для отключения нагревателя, когда жало достигает заданной температуры. Мощная система нагрева обеспечивает быстрое восстановление тепла только во время сложных паяльных работ.

3. Важен контроль температуры с обратной связью

Иметь большую мощность под капотом — это здорово, но есть причина, по которой раллийные автомобили предпочтительнее грузовиков с полуприцепом, когда первостепенное значение имеет отзывчивость. Пайка ничем не отличается. Ваша паяльная станция может иметь мощность нагрева 130 Вт, но от нее не будет толку, если жало слишком остынет до того, как сработает нагреватель.0003

Дешевые аналоговые паяльники увязли в медленном времени отклика. Они не могут реагировать достаточно быстро, чтобы компенсировать быструю потерю температуры жала при пайке более крупных компонентов. Это проявляется в виде теплового дрейфа и, следовательно, приводит к холодным соединениям.

Хорошие паяльники решают эту проблему за счет включения значительно более гибкой цифровой системы контроля температуры с обратной связью. Обычно это нагревательный элемент, датчик температуры и микропроцессорный блок управления.

Связано: Контроллер PS4 дрейфует? Вот как это исправить

Современные паяльные станции и даже некоторые дешевые паяльники, такие как TS-100 и Pinecil, используют микропроцессорный контроль температуры, что позволяет им быстро реагировать на поддержание точной температуры жала даже при пайке с высокой тепловой массой. компоненты.

Такая способность предотвращать как понижение, так и превышение температуры особенно важна при пайке термочувствительных интегральных схем.

4. Традиционные паяльники и паяльники прямого нагрева

Не все цифровые паяльники имеют одинаковую конструкцию. Поначалу более дешевая паяльная станция Hakko FX-888D может иметь ту же цифровую микропроцессорную логику управления, что и значительно более дорогая FX-951, но последняя на световые годы опережает ее по производительности пайки.

В Hakko FX-951 используется относительно более современная технология пайки прямым нагревом, которая позволяет не только быстрее реагировать на температурные изменения, но и поддерживать температуру наконечника с более высокой степенью точности. И ответ прямо кроется в конструкции наконечника.

Традиционные паяльники, такие как Hakko FX-888D, отделяют жало от замкнутой системы контроля температуры. Другими словами, наконечник скользит по нагревательному элементу и снимается с него, а термопара используется для измерения температуры наконечника.

Связанный: Лучшие паяльники для начинающих

Несмотря на то, что это удешевляет замену жал, фактическое жало не только физически находится дальше от нагревателя и термопары, но и имеет воздушный зазор между ними. К сожалению, воздух плохой проводник тепла.

Таким образом, термопара не может регистрировать изменения фактической температуры наконечника с любой скоростью и точностью. Наконечник также не может нагреваться с оптимальной эффективностью. Этот конструктивный недостаток делает такие паяльные станции неспособными использовать истинный потенциал своей микропроцессорной системы контроля температуры.

Современные паяльные станции прямого нагрева, такие как Hakko FX-951, Pace ADS200 и весь ассортимент продукции JBC. Наконечник в таких станциях представляет собой сборную конструкцию, включающую в себя нагревательный элемент и термопару в едином корпусе. Это не только устраняет воздушный зазор, но и позволяет разместить нагревательный элемент и термопару прямо на пресловутом наконечнике.

Отсутствие воздушного зазора между жалом и нагревательным элементом позволяет таким паяльным станциям достигать рабочей температуры за несколько секунд, а также позволяет им быстро реагировать и устранять тепловой дрейф. Однако дополнительные компоненты и сложность изготовления делают замену таких наконечников более дорогой.

Паяльник Pinecil — хороший пример такого компромисса. Утюг за 25 долларов поставляется без наконечника, что в конечном итоге стоит дополнительно 15 долларов. Тем не менее, этот дешевый паяльник с прямым нагревом обладает лучшими тепловыми характеристиками, чем гораздо более дорогой Hakko FX-888D с традиционной конструкцией жала.

5. Качество жала меняет правила игры

Геометрия жала паяльника играет решающую роль в обеспечении контролируемого равномерного нагрева выводов компонентов и контактных площадок на печатной плате. Дешевые паяльники обычно снабжены коническим жалом, поскольку они могут позволить себе роскошь включать только одно жало в коробку.

Можно предположить, что это универсальное жало, подходящее для всех видов паяльных работ. На самом деле конический наконечник выбран только потому, что его геометрия подходит для пайки SMD. Более тонкая заостренная форма таких наконечников делает их идеальными для маневрирования вокруг небольших SMD-компонентов, что было бы невозможно с другими более крупными формами наконечников.

К сожалению, соответственно меньшее пятно контакта конических наконечников не может обеспечить тепловую связь, необходимую для соединения больших контактных площадок и выводов, связанных с пайкой через отверстие. Это проблема, потому что подавляющее большинство новичков работают с перфорированными платами, пригодными для самостоятельного изготовления, которые требуют сквозной пайки, что лучше всего обслуживается наконечником долота.

В дополнение к ограниченному выбору геометрии жала, антикоррозийное покрытие дешевых жал для паяльника слишком хрупкое, чтобы служить своему прямому назначению. Это приводит к быстрому окислению наконечников, что приводит к плохой теплопроводности, что, в свою очередь, приводит к холодным соединениям и сгоранию компонентов.

Несколько дешевых паяльников Получите пропуск

Pinecil и TS-100 — одни из самых дешевых паяльников, которые чудесным образом соответствуют критериям качественных паяльников за относительно небольшие деньги. Но по своей сути они предлагают такую ​​же современную конструкцию с прямым нагревом на основе микроконтроллера, что и их более дорогие аналоги.

Хотя эти утюги не будут такими прочными и надежными, как более дорогие альтернативы от Hakko, Pace и JBC, более дешевые утюги по-прежнему предлагают отличное соотношение цены и качества для любителей.

Выбрать паяльник — любопытный изобретатель

Утюга мощностью 25 или 30 Вт должно хватить для большинства мелких работ с электроникой.



1. 1. Большинство s устаревших «пистолетов» слишком маломощны для пайки электроники  и могут легко перегреть компоненты или подвергнуть их воздействию опасного напряжения. Однако некоторые люди ловко используют их для пайки нескольких выводов на устройствах для поверхностного монтажа. Паяльные «пистолеты» предназначены для сантехники и более тяжелых условий эксплуатации и обычно имеют мощность более 100 Вт. «Пистолеты» работают, пропуская через наконечники большие токи, и эти токи могут генерировать напряжения, которые повреждают электронные компоненты. Кроме того, магнитные поля от пушек с трансформаторами могут повредить некоторые электронные устройства. Сформировав нагревательный элемент в форме чипа, паяльник можно использовать для одновременного нагрева многих выводов.



1. 1. Какая мощность требуется для конкретного применения и как мощность связана с температурой наконечника?



Свободная аналогия: представьте, что автомобильная шина дает течь, но вы пытаетесь сохранить ее накачанной, накачивая воздух в шину, в то время как она выходит из утечки.

Чем больше утечка, тем больше воздуха вам нужно накачать, чтобы поддерживать давление. Если давление в шине представляет собой температуру наконечника, а воздух, потерянный из-за утечки, представляет собой тепло, потерянное через наконечник, то мощность в ваттах представляет собой максимальное количество воздуха, которое может подать ваш насос. Как только через место утечки выходит больше воздуха, чем может заменить ваш насос, давление в шине (или температура наконечника) начинает падать.



Если у вас очень маленькая утечка и огромный насос (скажем, железный эквивалент мощностью 100 Вт), вы можете опасаться, что насос может привести к взрыву шины, поскольку всасывается намного больше воздуха, а выходит очень мало . Но если у вас есть сопло для регулировки воздуха в насосе, вы можете впустить только нужное количество воздуха, чтобы заменить то, что потеряно из-за утечки. Так работают паяльники с «регулировкой температуры». Пока вы не теряете больше тепла, чем утюг может заменить (вплоть до его номинальной мощности), он автоматически регулирует необходимое количество тепла для поддержания той же температуры.



Однако для обычных подключаемых к розетке утюгов такие правила отсутствуют. Утюг мощностью 15 Вт всегда отдает 15 Вт тепла на наконечник, а температура жала перестает повышаться только тогда, когда 15 Вт тепла уходит через воздух. Когда жало касается детали, ее температура падает, и если деталь, которую вы паяете, может рассеивать достаточно тепла, температура будет продолжать падать до тех пор, пока припой не перестанет плавиться. После того, как утюг будет отодвинут от стыка, температура снова поднимется. Существует некоторое количество естественной регуляции: по мере того, как наконечник нагревается, он рассеивает больше тепла, а по мере того, как он охлаждается, рассеивается меньше.



Обычно чем больше компонент, тем больше тепла он может поглощать и рассеивать, поэтому общее правило заключается в том, что для более крупных деталей требуется большая мощность. Если вы просто паяете небольшие резисторы и микросхемы, 15 Вт, вероятно, будет достаточно, но вам, возможно, придется немного подождать между соединениями, чтобы наконечник восстановился. Если вы паяете более крупные компоненты, особенно с радиаторами (например, регуляторы напряжения), или делаете много пайки, вам, вероятно, понадобится утюг на 25 или 30 Вт. Для пайки более крупных изделий, таких как медная проволока 10 калибра, корпуса двигателей или большие радиаторы, вам может понадобиться утюг мощностью более 50 Вт. В следующем видеоролике показано, что происходит с температурой наконечника, когда утюги мощностью 15, 25 и 40 Вт паяют провода и компоненты различных размеров. Для дешевых утюгов более высокая мощность действительно означает более высокие температуры!



1. Сколько ватт, что? Небольшая статья о том, какая мощность необходима. Из статьи: «Власть этого не делает. Температурный контроль делает. Все, что вам нужно, это достаточно мощности, чтобы держать наконечник горячим. Все, что сверх этого, — пустая трата времени».







• В чем разница между дешевыми утюгами RadioShack® и более дорогими, такими как Wellers®? Чем паяльные «станции» за 100+ и 400+ долларов по сравнению с более дешевыми моделями, которые подключаются прямо к стене? развернуть Среди утюгов, которые подключаются прямо к стене и не имеют отдельной станции, самые дешевые модели будут удовлетворительно работать во многих случаях. По личному опыту, наконечники утюгов RadioShack® часто расшатываются, и иногда их невозможно снять. Утюги также могут нагреваться после нескольких часов использования. Более профессиональные лески Weller (или другие) предназначены для более длительного непрерывного использования и имеют изоляцию на ручках, которая сохраняет их прохладнее. Они также могут принимать самые разные советы.

  «Станции» паяльника обычно обеспечивают некоторый контроль над теплом, подводимым к жалом паяльника. Те, которые регулируются по температуре, автоматически контролируют количество тепла, подаваемого на наконечник, чтобы он оставался при заданной температуре. В каждом утюге, когда наконечник касается компонента, теряется часть тепла, и температура падает. Одним из показателей качества является время, необходимое для восстановления температуры наконечника. Приятной особенностью многих паяльных станций является то, что жало нагревается за считанные секунды после включения.
  Многие станции также позволяют заменять наконечник утюга в горячем режиме, что может быть очень полезно, если вы чередуете соединения для поверхностного монтажа и более крупные компоненты.
• Если стандартный оловянно-свинцовый припой плавится при температуре ниже 400 °F (и бессвинцовый припой ниже 500 °F), почему большинство паяльников имеют температуру жала от 600 до 800 °F? Какова правильная температура пайки ? развернуть Основная причина того, что температура наконечников намного выше температуры плавления припоя, заключается в том, что эта разница помогает быстрее передавать тепло к соединению. Что такое «правильная» температура, является спорной темой, но общее практическое правило заключается в том, чтобы начинать с 600 ° F и повышать ее до тех пор, пока не будут достигнуты приемлемые результаты. В типичных спецификациях Kester (производитель припоя) рекомендуется температура 600–700 °F для припоя на основе свинца и 700–800 °F для бессвинцового припоя. Флюсы «без очистки» или «с низким содержанием твердых частиц» выгорают до того, как соединение можно будет выполнить при более высоких температурах, поэтому для этих флюсов могут быть необходимы низкие температуры (ниже 700°С).
  Из базы знаний Kester по ручной пайке: «При ручной пайке с канифольным флюсом, таким как Kester #44 или #285, рекомендуемая температура железного жала составляет 750°F. Если вы паяете с низким остатком чистого припоя, такого как № 245 или № 275, мы рекомендуем температуру жала 600-650 ° F.
  Каковы приемлемые результаты? Цель состоит в том, чтобы нагреть детали настолько, чтобы припой прилипал к ним и образовывал хорошее соединение. Чем выше температура утюга, тем быстрее он будет нагревать детали, так почему бы не установить ее очень высокой, чтобы работать быстрее?
  Помимо очевидного повышенного риска перегрева компонентов и платы, более высокие температуры вызывают более быстрое окисление железного наконечника и могут значительно сократить срок его службы. Некоторые утверждают, что повышение температуры на 10 °C сокращает срок службы наконечника вдвое (ссылка на стр. 33). Однако при нерегулярном использовании срок службы наконечника может не иметь большого значения, особенно если наконечник все время покрыт припоем.
• Размер и форма наконечника:  основным руководством является выбор наконечника, который немного меньше контактной площадки, к которой вы припаиваете. Оттуда вам нужен наконечник с большой тепловой массой и коротким ходом (почему?). В большинстве паяльников наконечник на самом деле не является нагревателем, а находится между вашей работой и нагревателем. Вы можете думать об этом как о теплом ведре, которое опорожняется в вашу работу и снова наполняется нагревателем. Обычно прикосновение к компоненту отводит тепло от наконечника гораздо быстрее, чем утюг может заменить его, и если у вас есть небольшое ведро (наконечник), температура быстро упадет до неэффективного уровня.
  Особенно, если у вас небольшой утюг (15 Вт или меньше), температура упадет, прежде чем вы сможете нагреть большую часть, или вам придется немного подождать между стыками, чтобы температура наконечника восстановилась. С большим ковшом (наконечником) вы можете работать с более крупными соединениями с меньшей мощностью, но в конечном итоге вам нужно будет увеличить мощность.
  «Ход» или длина наконечника должны быть сведены к минимуму, чтобы нагреватель располагался ближе к изделию; для передачи тепла через наконечник требуется некоторое время. Это уравновешивается необходимостью попасть в узкие места, где вам нужен более длинный наконечник.

• Как выглядят обычные формы наконечников и для каких целей они лучше всего подходят?

  Отвертка, лопатка и конус — вот некоторые из наиболее распространенных форм наконечников. Личные предпочтения являются самым важным фактором при выборе наконечника, но цель состоит в том, чтобы получить как можно большую площадь контакта между наконечником и изделием. Наконечники с долотом и лопатой имеют большую площадь поверхности на своих концах, а также «удерживают» припой на своих концах с большей готовностью, чем конические наконечники, которые имеют тенденцию вытягивать припой. Даже при поверхностной пайке с мелким шагом может быть полезно иметь небольшую плоскую поверхность на конце.

• Существует множество других форм и размеров наконечников. На рисунке справа показана одна из многих страниц каталога Plato. Некоторые другие нестандартные формы включают лезвие-нож (полезно для выводов с мелким шагом) и наконечник для демонтажа с поверхностным монтажом.




  Чтобы продлить срок службы наконечника, первое, что вы можете сделать, это уменьшить его температуру (если ваш утюг позволяет это делать). После этого ВСЕГДА наносите на жало слой припоя, чтобы предотвратить окисление самого жала, и очищайте его между использованиями. Наносите каплю припоя каждый раз, когда вставляете его обратно в подставку и перед тем, как выключить. При первом нагреве нового жала приложите к нему припой, чтобы жало можно было покрыть, как только утюг достаточно нагреется.
  Чем дольше остатки флюса и оксиды остаются на наконечнике, тем труднее их очистить. Они также могут значительно снизить способность жала нагревать деталь и предотвратить «смачивание» жала припоем. Регулярная очистка жала перед использованием — один из лучших способов продлить срок службы жала и облегчить пайку. Важно, чтобы припой был «мокрым» или прилипал к поверхности утюга — без припоя между жалом и работой способность жала нагреваться резко снижается.

• Как насчет газовых утюгов и утюга Cold Heat®, который якобы можно осязать 1 сек. после использования? Утюги, работающие на бутане (и другом газе), в основном используются в ситуациях, когда электричество недоступно. Weller также продает утюги с батарейным питанием.
  Everyday Практическая электроника дает здесь довольно убедительный обзор утюга Cold Heat, в дополнение к тому, что у него есть одно из лучших руководств с практическими рекомендациями.
