Печь для бани с баком своими руками: инструкция по изготовлению из кирпича

инструкция по изготовлению из кирпича

Самодельные печи для бани на дровах с баком для воды снабжаются металлическим сосудом таких размеров, чтобы он гармонично вписывался в помещение.  Обычно бак устанавливается внутри отопительного сооружения, реже под дымоход или сбоку печки.

Свернуть

• О конструкции
• Инструменты
• Советы по работе
• Процесс кладки и порядовка
• О дымоходе
• Вывод

Вода в баке выполняет двойную функцию.

Воздушные пары из котла насыщают и увлажняют воздух в парилке. Горячая вода в бане всегда нужна для различных целей: запарки веника, помывки.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

к содержанию ↑

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

• молоток-кирочка,
• специальный мастерок,
• киянка,
• уровень,
• рулетка,
• строительный шнур,
• отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

к содержанию ↑

Советы по работе

Прежде чем приступить к работе, определите размеры печи для бани с баком для воды. Ширина и высота конструкции напрямую зависит от помещения. Естественно, печурка не должна занимать все пространство. Расстояние до деревянных стен и полок должно быть не менее 0,3 м. Линейные размеры могут варьироваться от 80 см до полутора метров.

Кирпичная печь для бани с баком для воды своими руками, как и любая другая начинается с фундамента. Вес будущей печки будет значительным (500-900 кг), поэтому платформу нужно подготовить основательно. Для тяжелых конструкций придется вырыть котлован глубиною больше метра. Более точно глубину определяют в зависимости от региона и структуры почвы.

Для защиты деревянных поверхностей от возгорания их рекомендуется закрывать сэндвичем из теплоизоляции и листа металла. Касается это тех мест, которые расположены близко к сооружению. Из металлов предпочтение отдается нержавеющей стали, которая не подвергается коррозии. Толщина здесь играет несущественную роль, главная задача такой защиты – отражать тепловое излучение. Размещать листы целесообразно подальше от основных путей движения людей, чтобы не получить ожоги. Подробнее читайте в статье: защита стен банной печи от жара.

Несколько слов о баке… Браться за работу по изготовлению бачка для банной печи следует только опытному сварщику. Стыковочные швы в емкости должны быть тщательно проварены, чтобы пары под давлением не могли проникнуть наружу. Сами понимаете, что разбирать печь из-за подтекающего бака занятие неприятное.  Делать емкость рекомендуется из нержавеющей стали толщиной 1,5 – 2 мм.

к содержанию ↑

Процесс кладки и порядовка

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе – правильно подобрать компоненты.  Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

• 1 ряд. Сплошной ряд, ложится на слой гидроизоляции на нулевом слое фундамента.
• 2 ряд. Начинаем выкладывать колодцы для поддувала и прочистной двери. Дверцы закрепляем с помощью проволочных усов.
• 3-4 ряды. Крепим поддувало согласно схеме.
• 5 ряд. На этом ряду укладываются колосники. Решетка должна лежать с зазором, чтобы при расширении не повредить конструкцию.
• 6-8 ряды. Устанавливается дверь топочного отсека и емкость для воды. Бачок обматывается асбестовой лентой. Дверку фиксируют проволокой.
• 9-13 ряды. Этими рядами набираем высоту и закрываем водяную емкость. После завершения укладывается чугунная плита. Это перекрытие служит для разделения топочной и дымоходной частей. На плиту монтируется емкость для камней.
• 14-15 ряды. Выполняется переход к сужению печи.
• 16-21 ряды. Выкладывается вентиляционный канал. В 18 ряду ставится задвижка.

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным  проветриванием помещения.

к содержанию ↑

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы. Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

• вверх, через кровельные листы;
• в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Читайте также: Как сделать дымоход для печи в баню?

к содержанию ↑

Вывод

Сложить своими руками печь для бани с водяным баком вполне возможно. Потребуются навыки сварочных работ и умения по печной укладке. А еще стремление и трудолюбие, и любая задача будет по плечу.

Печи для бани с баком для воды своими руками: делаем без особых усилий

Наверное, каждый житель России знает о пользе бани и хотя бы раз в жизни посещал это заведение. Построить баньку своими руками – достаточно сложное дело, ведь необходимо знать, как возводятся те или иные узлы, перекрытия и другие элементы конструкции. Но даже хорошо построенная баня не гарантирует стопроцентного успеха, ведь результат, во многом, зависит еще и от топки.

Схема печи с баком для воды из железной бочки.

Для того чтобы выложить каменную или кирпичную печь, необходимо владеть знаниями и «набитой рукой» печника. Поэтому, если выбор остановился на данной конструкции, лучше обратиться за помощью к мастерам-печникам. Есть и другой ви
Иметь небольшую баню на своем участке в наше время – совершенно нормальное явление.

Печь в бане

Схема монтажа теплообменника.

Маленькие ванные комнаты в квартирах или городские парные соответствуют запросам далеко не каждого человека. В то же время, наверное, нет любителя попариться, который был бы против сделать это в настоящей русской баньке, наполненной ароматом дерева и горячим паром.

В старину никто не смущался того, что дрова были единственным топливом, которое требовалось, чтобы растопить баню, как и не гонялся за дополнительными процедурами по типу современных SPA-методик.

Любой, у кого на даче есть простенькая, но уютная и добротная банька, подтвердит, что такая подарит гораздо больше удовольствия, экономии и оздоровительного эффекта, чем дорогие салоны. Поэтому, если баню вы построили и тем более если сделали это своими руками, то и обустроить ее, сделав и установив дровяную печь самостоятельно, вам по силам.

Вернуться к оглавлению

Простой и бюджетный вариант дровяных печей для бани

Дровяная печь-каменка для бани «Сибирь».

Чтобы устанавливать дровяные печи, не помешает доля определенных технических знаний и навыков, и обычно за это берутся те, кто уже успел набить руку на столярном и слесарном деле. Однако мы поможем вам получить такие знания, которые избавят вас от необходимости втридорога покупать готовые печи. Существуют вполне доступные материалы, позволяющие сооружать простые и надежные дровяные печи для бани своими руками.

Дровяные печи в этом случае обычно изготавливаются из металла и могут монтироваться очень быстро. Они годны для помещений любого размера, но требуют соблюдения правил пожарной безопасности. Кроме того, дровяные печи обязательно должны иметь герметичный корпус, чтобы уберечь посетителей бани от угарного газа.

Для бани наиболее хорош вариант самодельной металлической дровяной печи, изготовленной из трубы и бочки. Но в первую очередь нужно изучить процесс сварки такой печи и продумать, где она будет располагаться. Подобные дровяные металлические печи для бани состоят из поддувала, топки, каменки, дверцы, пробкового крана, бака для воды, дымовой трубы, кирпичной трубы и площадки для нее, задвижки, крышки с ручкой, решетки из прутов арматуры, стальной пластины, колосника, «ушек» и стальной муфты в виде кольца.

Также необходимо предусмотреть окно для прохождения дымовой трубы.

Вернуться к оглавлению

Этапы сборки дровяных металлических печей для бани

Процесс сооружения дровяной металлической печи для бани не отличается большой сложностью, а все необходимые комплектующие вы сможете найти практически в любом строительном магазине. Дровяные печи изготавливаются в несколько этапов.

Вернуться к оглавлению

Этап I: готовим детали для будущей печи

1. Берем трубу 1,5 метра длиной и 0,5 метра толщиной. Вырезаем детали, необходимые для изготовления дровяных печей для бани. Толщина металлического слоя каждой детали должна быть не менее 1 см.
2. Разрезаем трубу на части длиной 60 см (для бака) и 90 см (для установки каменки и топки).

Вернуться к оглавлению

Этап II: делаем из трубы печь

1. Конструкция печи с баком.

   Вырезаем для каменки отверстие 20*5 см внизу трубы, которое будет служить поддувалом.

2. Над отверстием привариваем круглую стальную пластину. Толщина ее должна быть не менее12 мм.
3. Подготавливаем часть металла и для того, чтобы разместить колосник в поддувале.
4. Для закрепления колосника привариваем 4 «ушка».
5. Вырезаем нишу для топки. Из остатков трубы, металлического сегмента 25*30 см, изготавливаем дверцу топки, которая вешается на петлях или крючках. Не забываем, что нужно приделать и защелку.
6. Над топкой привариваем будущую каменку – фрагмент трубы длиной примерно 35 см. Между днищем и верхом каменки должно быть расстояние не менее 10 см. Завариваем заднюю стенку трубы и делаем дверцу размером не больше 30 см.
7. Каменка до половины заполняется крупной округлой галькой, если же ее нет – электрическими изоляторами. Затем привариваем стальной прут, чтобы содержимое каменки не высыпалось.
8. В верхней части сооруженной печи крепим муфту толщиной 5 мм и шириной не менее 50 мм, которую мы сделали ранее из стальной шины. Часть детали приваривается к печному корпусу, а выступающая над печью другая половина муфты послужит для монтажа бака.

Вернуться к оглавлению

Этап III: монтируем бак

1. Снизу к торцевой части бака для горячей воды привариваем стальной круг толщиной 8 мм или более. Предварительно вырезаем в нем отверстие диаметром 12-15 см для дымовой трубы, которая смещается к его задней стенке. Привариваем к днищу бака нижнюю часть дымовой трубы, чтобы вода не протекала в топку.
2. Затем вышеупомянутым стальным полукругом закрываем верхнюю часть бака для горячей воды. Дымовую трубу привариваем к отверстию стального круга, после чего в верхней части бака останется отверстие для залива воды. Чтобы закрывать горловину, требуется изготовить крышку с ручкой.
3. На расстоянии 35 см от бака привариваем стальную площадку со стороной 30 см, которая потом будет использована, чтобы присоединить кирпичную трубу с задвижкой, имеющую выход на крыше. Далее привариваем кран с вентилем напротив отверстия, в которое заливается вода, внизу бака.

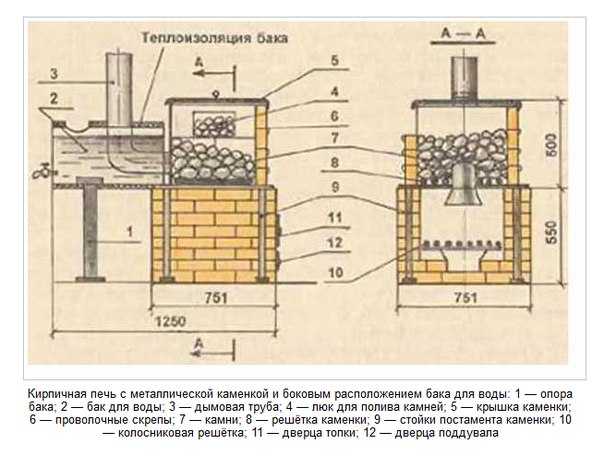

Чертёж печи для бани с металлическим баком для воды.

Вернуться к оглавлению

Этап IV: устанавливаем дровяную печь для бани



1. Размещая дверцы топки, следует направлять их в сторону двери, а дверцы каменки – по диагонали, в сторону противоположного угла бани.
2. Прежде чем устанавливать дровяные печи из металла, следует иметь в виду, что к тому моменту мы должны подготовить бетонный фундамент от 20 до 30 см высотой. На этот фундамент следует уложить огнеупорные кирпичи в два ряда и скрепить их раствором глины.
3. Площадка под печь должна иметь размеры 70*70 см. Ее высота, как и расстояние от печи до ближайшей стены, должна быть не менее 20 см.
4. Делаем двенадцатисантиметровое утолщение в кирпичной кладке, там, где печная труба будет выходить наружу. Деревянные перекрытия следует покрыть теплоизоляцией, состоящей из асбеста, войлока или картона, и обработать их глиняным раствором. Отрезок трубы, находящийся между крышей и потолком, нужно покрыть штукатуркой, а затем – известью. Над крышей кладка трубы должна быть не ниже 0,5 метра.
5. В случае если баня сделана не из кирпичной кладки, а из дерева, то, по правилам пожарной безопасности, металлические дровяные печи в таких банях обкладываются кирпичом. Получившаяся облицовка составит приблизительно 1,2 метра в высоту, а толщина кладки в обе стороны печи должна получиться около 80 см.

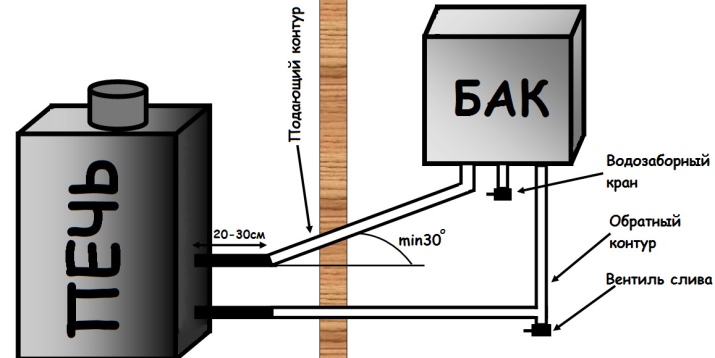

Схема подключения бака для воды с контуром в печи: 1- емкость для воды; 2- топливник; 3- контур.

Конечно, установку дровяной печи для бани можно доверить профессионалам, знакомым с каждой тонкостью технологии их конструирования и монтажа и способным сразу определить, насколько добротно сделана печь. Но порой пригласить такого специалиста нет возможности, да и денег на такие работы чаще всего в обрез. Но имея под рукой приведенную выше инструкцию, описывающую, как возводятся дровяные печи из металла, и следуя всем ее указаниям, вы сможете самостоятельно сделать такую дровяную печь.

Испытывать ее в первый раз нужно, не задаваясь целью попариться, будучи готовым к тому, что что-то может пойти не так и что-то надо будет поправить. А если первое испытание пройдет успешно, то во второй раз вы уже сможете насладиться творением рук своих и пригласить попариться в своей баньке родственников и друзей.

Их существует огромное множество, они производятся многими фирмами, завозятся из-за границы и конструируются авантюристами. Благодаря несложной конструкции и дешевизне расходных материалов металлические печи можно изготавливать своими руками.

Для этого необходимо придерживаться простых правил, иметь чертежи и следовать этапам строительства.

Вернуться к оглавлению

Изготовление топки бани с баком своими руками

Схема сборки металлической печи

Ни один газовый, угольный или электрический котел не даст того тепла, которое получается от сгорания дров. Настоящие ценители русской бани отдают предпочтение исключительно печкам на дровах. Чтобы в бане была нужная температура и влажность, топка должна быть правильной формы и конструкции.

Если рассматривать металлические печи, которые можно сконструировать своими руками, то они бывают вертикальные и горизонтальные. Для того чтобы изготовить топку с горизонтальным расположением, за основу конструкции принято использовать емкость с баком, а для вертикального – металлическую трубу большого диаметра. Трубы более устойчивы к высоким температурам и не так сильно подвержены выгоранию, как печка с баком.

Для начала необходимо найти трубу из металла. Она должна быть большого диаметра, толщиной от 5 до 15 мм и длиной около двух метров. Далее трубу необходимо разрезать на части, примерно 600 мм уйдет на изготовление бака и около метра понадобится для топки.

Обратите внимание, что из остатков можно изготовить дверцы, ручки и другие принадлежности.

В той части трубы, которая предназначена для изготовления топки печки, нужно вырезать два отверстия для поддувала и топки.

Для поддувала можно вырезать отверстие 50х200 мм, а для топки необходимо такое отверстие, чтобы можно было легко просовывать дрова, примерно 200х300 мм. Над поддувалом, внутри трубы, необходимо приварить металлическую пластину или уголок, который будет держать колосники.

Их продают в спаянном виде и поштучно. Лучше остановить свой выбор на втором варианте, потому как одинарные колосники более надежные и не прогорают длительное время.

Также необходимо обратить внимание на толщину пластины, на которой будут держаться колосники, она должна быть не менее 12 мм. Дверцы для поддувала и топки можно изготовить из остатков трубы своими руками или приобрести готовые образцы.

Вернуться к оглавлению

Изготовление бани-каменки

Над топкой приваривается пластина с вырезом, на нее будут установлены металлически бруски 10х10 мм под каменку.

Также можно купить спаянные колосники и установить их аналогично колосникам для топки. Далее устанавливается труба для каменки, она должна быть не менее 100 мм в высоту.

В отделении для каменки необходимо вырезать отверстие для дверцы размером 250х300 мм. Дверца каменки должна быть расположена в парилке, а топка – напротив входа.

После проделанной работы следует наполнить каменку специальными камнями. Для бани идеально подходят такие камни, как диабаз, талькохлорит, жадеит, малиновый кварцит и вулканит. При самостоятельном выборе камней нужно проследить, чтобы в их состав не входила слюда, так как при нагреве такие камни выделяют токсические вещества.

Не рекомендуют использовать гранит из-за того, что он быстро крошится. Камни по своей структуре должны быть мелкокристаллическими, желательно округлой формы и природного происхождения.

http://www.pogreemsya.ru/youtu.be/FZhT0Jh7SJg

Вернуться к оглавлению

Бак для воды

Практически всегда металлические печи комплектуют баком для подогрева воды. Для этого нужно приварить на каменку металлическую пластину. В ней необходимо проделать вырез для дымоходной трубы и приварить бак для воды и сам дымоход. Бак для воды изготавливается из той же трубы, что и топка.

Сверху бак с водой нужно накрывать крышкой, ее можно изготовить из остатков материала, а сбоку приваривается краник для пуска горячей воды. Если дымоходная труба будет обкладываться кирпичом, то конструкция бака для воды должна соответствовать требуемым параметрам.

Следует помнить, что отверстие для трубы должно находиться как можно ближе к задней стенке печи. Для верности, перед тем как монтировать бак бани своими руками, предварительно стоит поискать чертежи подобных конструкций.

Вернуться к оглавлению

Установка печи бани своими руками

Самым первым этапом при установке металлической печи является устройство фундамента. Для этого нужно использовать огнеупорный кирпич и бетонный раствор. Желательно выложить несколько рядов кладки из кирпича.

Следует помнить, что если печка не будет обкладываться кирпичом, то ее расстояние от стены должно быть не менее одного метра.

После того как фундамент застынет, на него устанавливается металлическая печка. Также необходимо учесть, что если баня находится обособленно от дома и подвержена перепадам температур, то фундамент следует сделать более прочным и морозостойким.

http://www.pogreemsya.ru/www.youtube.com/watch?v=MBJmlDTlJho

Вернуться к оглавлению

Готовая печь с баком для воды

Если печка не обложена кирпичом и находится поблизости от стены, то необходимо ту часть стенки укрыть фольгой. Она будет играть роль дополнительного теплоотражателя. Такие меры предосторожности не нужны для печей, обложенных камнем.

Важно знать, что высота кирпичной кладки для обшивки металлической печи не должна превышать 120 мм, а в ширину быть не больше 80 мм. В противном случае кирпич будет слишком долго прогреваться.

http://www.pogreemsya.ru/www.youtube.com/watch?v=k6swnMTBrFc

Совет! Для собственной безопасности и комфорта во время эксплуатации внутреннюю сторону дверец топки и поддувала можно обложить листами асбеста. Он не даст нагреться металлическим ручкам до высоких температур и таким образом убережет руки от ожогов.

Напоследок необходимо сказать, что данная конструкция печи, чертежи которой не трудно найти на нашем сайте, предназначена исключительно для бани или сауны. Она не подойдет для обогрева дома или дачи, для этого используют печи совершенно других конструкций.
