Как сложить печь из кирпича своими руками для дачи – пошаговая инструкция, схемы строительства

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

  • Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

  • голландская;
  • русская;
  • шведка.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

  • Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина – нормальной жирности.

Фундамент под печь

  1. Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания
  2. Сначала выкапывают яму.

    Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.
  • Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

  1. Перед первой топкой, рекомендуется подождать 3 недели.

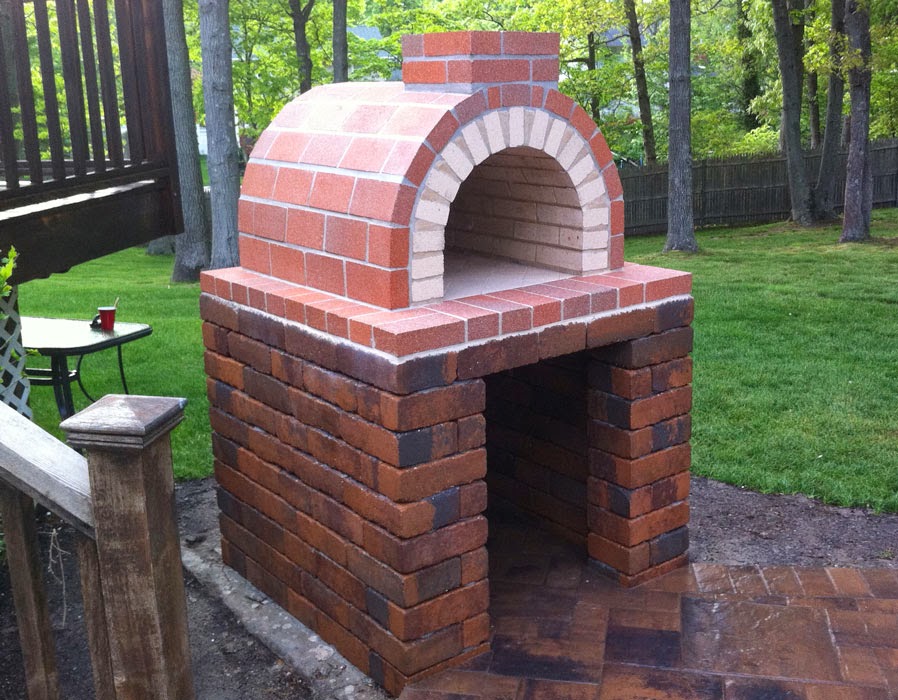

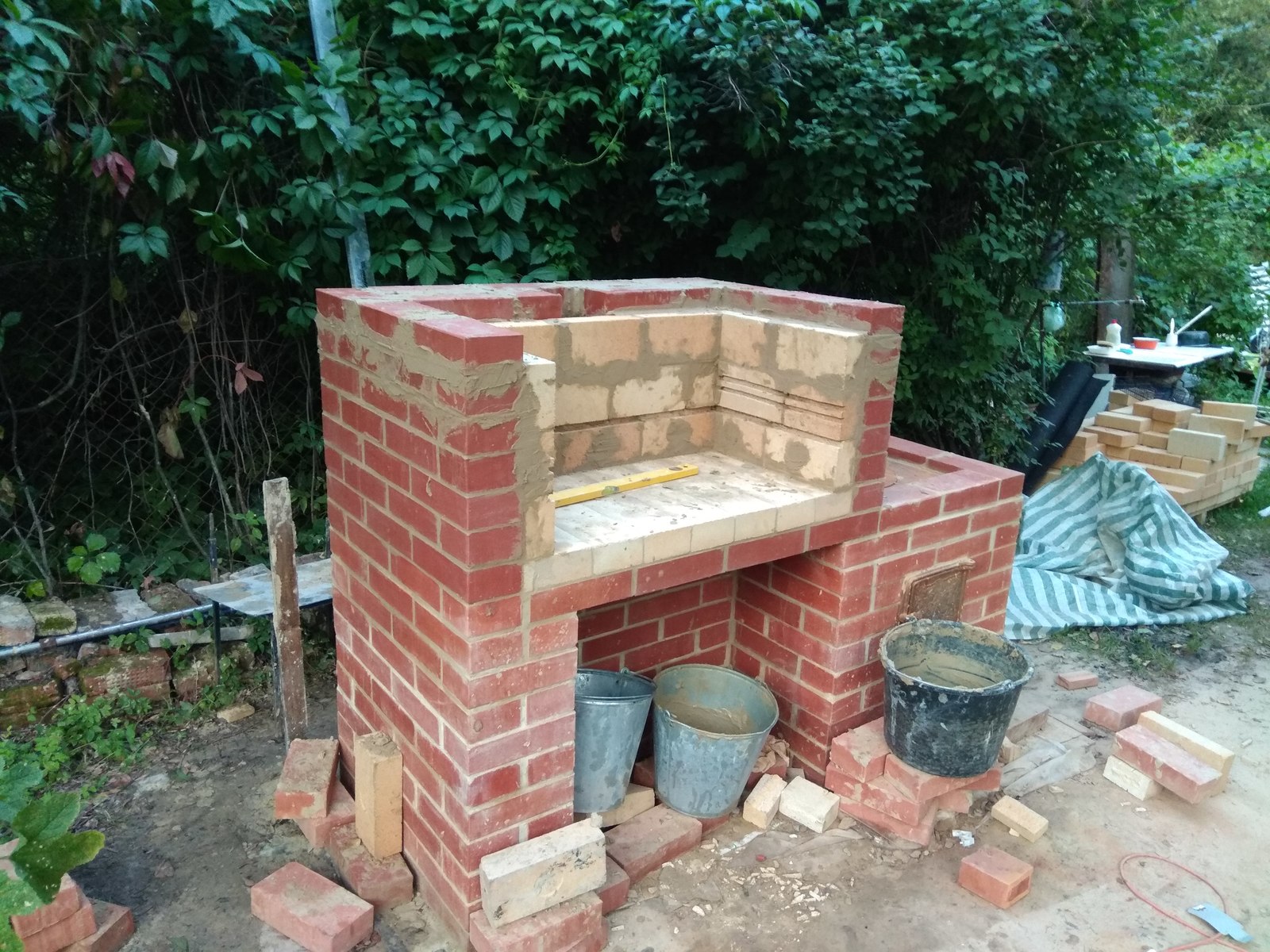

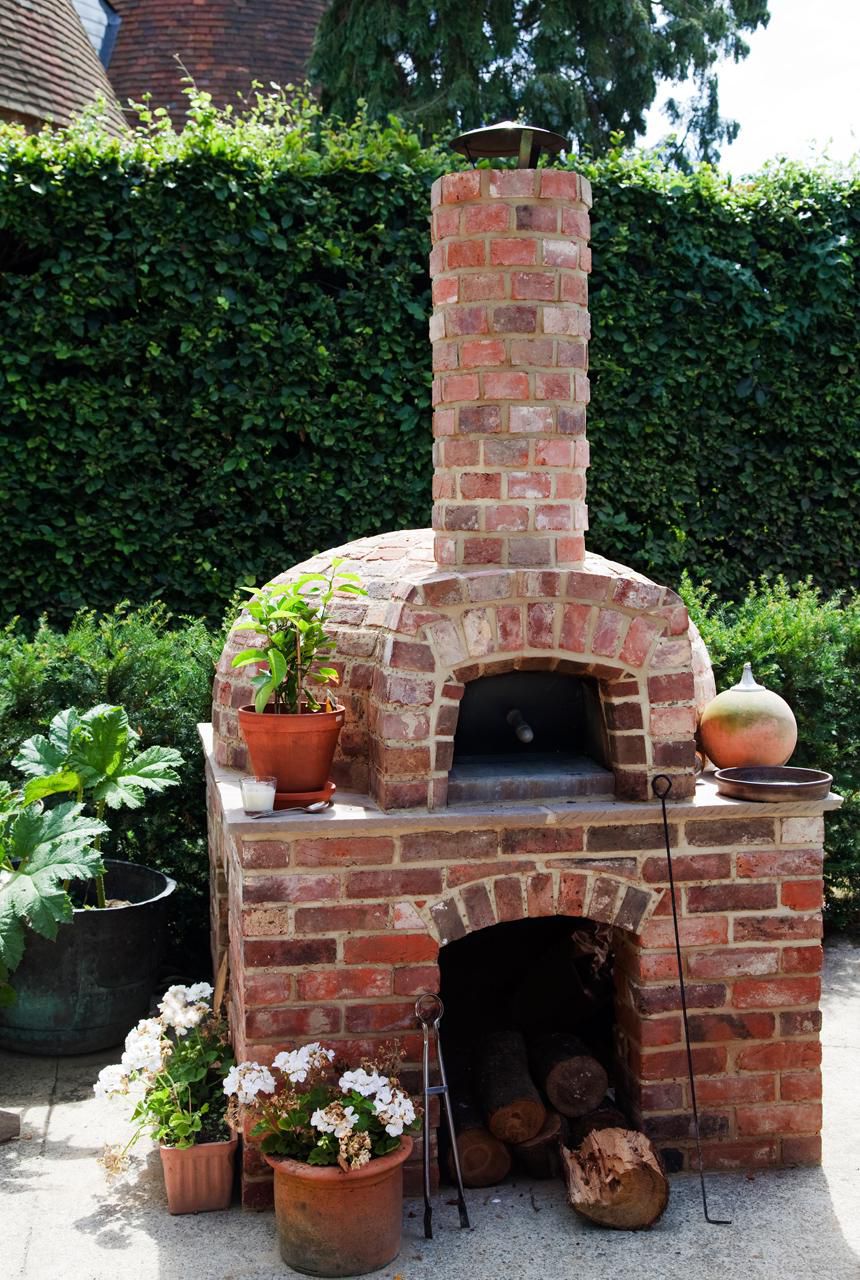

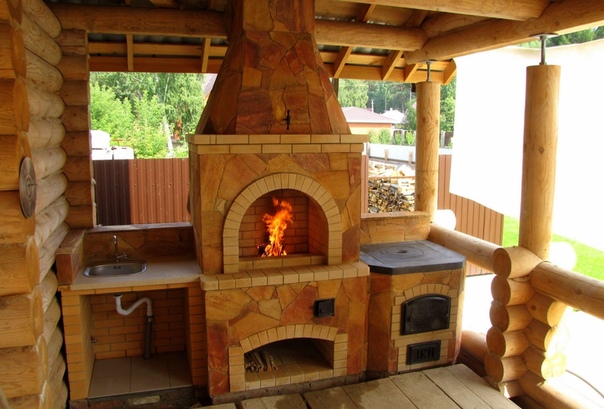

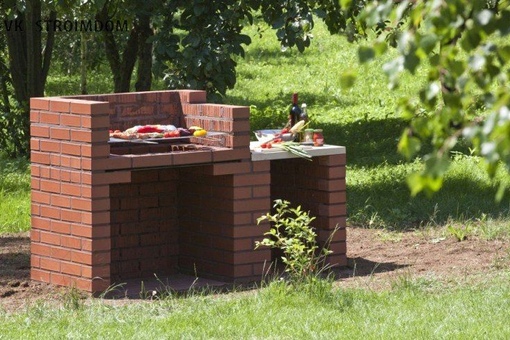

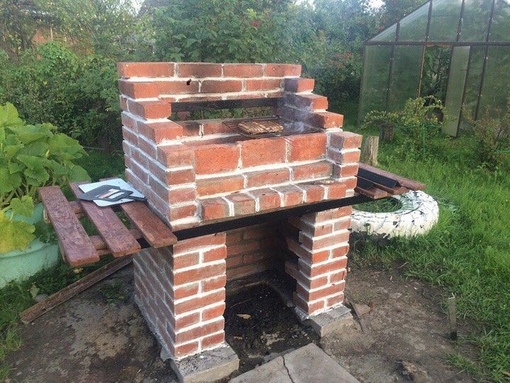

Фото печей из кирпича

  • Также рекомендуем посетить:

Источник: https://materialyinfo. ru/pech-iz-kirpicha/

Самая простая печь из кирпича своими руками, инструкция и фото

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

  • кирпич:
  • *шамотный – 37 шт.;
  • *красный – 60 шт.;
  • дверца поддувала;
  • дверца топливника;
  • решётка;
  • задвижка;
  • варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

Рисунок 2. Порядовка печной кладкиПечная порядовка следующая:

  1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
  2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
  3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
  4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
  5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
  6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
  7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
  8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
  9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
  10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
  11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Это интересно: какую печь выбрать для дачи? Обзор 10 вариантов.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкцииЕсли уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печкиСогласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Читайте также — обзор печей для обогрева гаража.

Преимущества простейших печных конструкций

Достоинства конструкций:

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Рисунок 10. Ещё один г-образный вариант

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

Источник: https://ZnatokTepla.ru/pechi/prostaya-pechka.html

Как сложить мини печь из кирпича своими руками – пошаговое руководство

:

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть.

Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день.

Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

Перечень инструментов:

  • кельма, или как её ещё называют, мастерок;
  • удобный молоток-кирка;
  • строительный уровень;
  • рулетка;
  • отвес.

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этого её заливают водой и оставляют так примерно на сутки. Можно процесс и ускорить, для этого тщательно вымешивать её каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также предварительно нужно просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

  • 20 литров раствора;
  • 60 штук печного красного кирпича;
  • 38-40 штук шамотного кирпича;
  • дверка топки;
  • дверка поддувальная;
  • колосниковая решётка;
  • варочная панель;
  • задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создаёт угольное топливо, со временем разрушится. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты — в центре. В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основание необходимо положить толстую прочную доску, закреплённую лагами, сверху — противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см. Насыпают тонкий слой песка.

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

  1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят  проволокой.
  2. Затем делают кладку второго ряда.
  3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
  4. Кирпичи в четвёртом ряду идут на ребро.
  5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
  6. Пятый ряд выкладывают плашмя, подобно четвёртому.
  7. Кирпичи шестого ряда идут на ребро.
  8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
  9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
  10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция — как сложить печку своими руками, которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще три ряда кирпичной кладки выполняют для соединения с трубой. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора. Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Источник: https://teplospec.com/pechi-kaminy/kak-slozhit-mini-pech-iz-kirpicha-svoimi-rukami-poshagovoe-rukovodstvo.html

Мини-печь из кирпича для дачи своими руками — простая конструкция и эффективность

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

  • После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция — битумные и битумно-полимерные мастики.
  • На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
  • На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
  • Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
  • В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» — укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
  • Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

  • В пятом ряду кирпичи укладывают плашмя, в шестом — ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
  • В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
  • Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
  • После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода — прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
  • Одиннадцатый ряд — участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап — первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

  • Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
  • Отделка самая простая и экономичная — побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

  • В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:
  1. Просушка печки до разгонной топки должна быть полной — глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
  2. Разгонную топку производят на быстро сгорающем топливе — щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов — длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
  3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
  4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ — 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах — стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата — обогревает помещение, можно готовить пищу и сушить вещи.

Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой — для дымоходной трубы и варочной плиты.

Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

Снег своими руками – прекрасное новогоднее украшение дома, квартиры или ее маленького уголка, например, самодельным снегом можно украсить подоконник или елку…
Новогодний интерьер и украшение елки для многих – для многих любимое занятие для всей семьи, и продумывать новогодние интерьеры порой начинают еще с осени, а то и раньше. Для встречи Нового Года важно все: и роскошь новогоднего стола…
Канализационная насосная станция на частном участке – решение проблемы произвольного стока, когда по каким-то причинам канализационная система недостаточно стабильно работает на самотек. Частая причина такой нестабильности – невозможность создать уклон…
Дизайн туалета 2020 – это сочетание прочных и гигиеничных отделок, сантехника современного уровня и простой уход за туалетной комнатой. Туалет – самое утилитарное помещение дома, и, казалось бы, бытовой рационализм здесь – основное и главное…
Дизайн комнаты 2020 – это сочетание функциональности и уюта, свобода выражения и модный стиль, эстетика без излишнего украшательства. Часто комната служит одновременно и гостиной и столовой. Возможны варианты современных студий…
Дизайн гостиной 2020 – это функционализм и эстетика, следование моде и признание классических идей. Дизайны гостиных в 2020 году часто реализуют минималистский подход: свобода, воздух, чистота и здоровый образ жизни…
Дизайн квартиры 2020 – свобода и демократичность при максимуме комфорта, а еще – сближение с живой природой как следование общественной мировой тенденции. Звучит незатейливо, тем сильнее поражают новые дизайны квартир 2020 – неожиданные и смелые…
Дизайн прихожей 2020 – минимализм и «светлая тематика»: как можно больше воздуха, света, белая и пастельная палитры, и конечно – трендовые цвета: прохладная мята и цвет спокойного летнего неба…
Дизайн штор 2020 – это природная тематика, натуральность фактур, оттенков и тканей. В тренде все натуральные материалы для штор, зачастую и очень необычные. Дизайны штор в 2020 году демократичны и роскошны, многогранны и свободны…

Источник: https://stroyfora. ru/p/post-353

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию

  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные.

    Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

  • Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

  • За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Источник: https://o-remonte.com/pech-iz-kirpicha-svoimi-rukami/

Печь своими руками – пошаговая инструкция и порядок действий. Советы как сложить печку правильно (85 фото)

Производители печей на сегодняшний день создают каждый год все новые и новые модели металлических изделий, которые отапливаются благодаря твердым источника горения. Однако многие люди, как и в старые времена, топят свои дома обычными печами из кирпича.

  • Так почему же так много хозяев предпочитают обычные печи, нежели модные и ультрасовременные?

Положительные и отрицательные стороны готовых идей печей

Рассмотрим несколько причин, по которым очень часто выбирают старый вид отопления для дома:

Первый несомненный плюс это поддержание тепла кирпичной печью. Посудите сами – такая печь держит тепло минимум сутки, при условии, что подбрасывать дрова необходимо один раз каждые шесть часов.

Возможность хранить тепло делает печь из кирпича очень экономичной, ведь ей не требуется постоянный источник топлива, более того они намного экологичнее, чем металлические «братья».

  1. Поверхность такой печи не нагревается до столь высокой температуры, которая могла бы оставить ожог на теле человека, наоборот, если прислонить к ней руку, можно почувствовать приятное тепло и уют.

Исходя из этих преимуществ, можно сделать вывод, что тепло, которое отдает печка, является более мягким и устойчивым. Более того, когда нагревается металл до высоких температур, а он это делает, то в воздухе начинается процесс горения вредных веществ, которые несомненно оказывают негативное влияние на органы дыхательных путей.

  • Помимо всего выше сказанного у кирпичной печи есть эстетика, посмотрите на фото самодельной печи и вы все поймете сами.
  • Минусом, пожалуй, является то, что холодное помещение достаточно долго нагревается, однако можно затопить ее немного раньше или приобрести специальные нагреватели, которые хоть немного, но согреют помещение, пока основная мощь будет прогреваться.

Области применения

  1. Печи своими руками на улице и в доме способны не только готовить еду и греть дом, но также коптить мясные продукты питания, плавить и закаливать металл, поддерживать температурный режим и уровень влажности.
  2. Однако не стоит строить печь тех помещениях, где будет находиться дом для животных, так как им все же придется дышать испарениями.

Виды

Самые распространенные кирпичные печи – это русская, шведская, колпаковая и голландка.

Последняя так называется в виду ее последовательности каналов. Печь очень легка в исполнении и конструкции, однако не стоит ожидать от нее сильных качеств, так как ее КПД составляет не более 45%.

Шведская печь очень удобна как для отапливания помещения, так и для готовки. Она имеет камерное исполнение внутри. В отличие от предыдущей печи, эта имеет более высокий КПД, который составляет около 60-65%.

Колпаковая печь способна сама себя регулировать благодаря уникальной конструкции. Обладает еще более высоким КПД – 70-75%. Однако используется только для отопления.

Знаменитая русская печь является проточной, так как в ней нет конвектора. Наиболее высокий КПД около 85%. Уникальный внешний вид, который ни с чем не перепутать. Присутствует возможность готовить русские национальные блюда, которые нельзя воплотить ни в одной другой.

Чертежи и схемы для кладки печей

Основной элемент – это, конечно же, камера с дверью, где происходит сгорание топлива. Под этой камерой находится еще одна небольшая, которая служит поддувом и сбором золы. Воздух, который попадает в печь, сначала проходит через этот отсек.

Далее идет хайло, откуда воздух попадает в сопло. Следующая инстанция воздуха – это конвектор в виде П-образного отсека. Далее следует воздушный конвектор, по которому воздух поднимается наверх в дымоход.

Когда воздух выходит из дымоход наружу, то последней преградой на его пути становится «выдра», которая не дает попасть влаге, в т.ч. дождевым каплям, внутрь.

Как сделать кирпичную печь своими руками

Сперва необходимо определиться, что существует несколько видов кирпичей, из которых сооружается печь, а именно:

Керамический красный кирпич. Используется на самых низших рядах.

Печной кирпич более высокого качества, чем обычный красный. Так как она обладает повышенным режимом выдерживания температуры, то ею выкладывают топочный отсек.

Шамот. Кирпич, который выдерживает максимальную температурную нагрузку. Он используется для сооружения внутренней части печи, по которой идет воздух.

Обратите внимание, что необходимо строго соблюдать инструкции для правильного изготовления печи, иначе придется разбирать все, вплоть до основания, и начинать сначала, а это очень и очень муторный процесс.

Место и способ расположения печи зависит от того, в какой части дома вы хотите ее поставить. Если дом большой, то наилучшим вариантом будет расположение близкое к спальням и более жилым помещениям.

Если вы хотите сооружать печку, которая будет также использоваться как варочная панель или духовка, то располагайте ее прямо на кухне, однако обратную сторону печи можно будет расположить по другую сторону стены. Здесь все зависит от размеров дома и желания назначения печи.

Вы также можете узнать как сделать печь из металла своими руками и соорудить такую, однако помните про преимущества и недостатки таких печей. Более того изготовление металлической печи сложнее, чем из кирпича, поэтому придется приложить немного больше усилий, если вы хотите сделать ее сами.

Основные типы устройства печей для кладки имеют обязательный для исполнения набор правил, благодаря которым печь получается правильной. Внимательно изучите инструкцию и только потом приступайте к сооружению.

  • Совет: для того, чтобы не ошибиться в процессе, необходимо сперва выкладывать ряд без использования раствора, а после того, как вы убедитесь, что все сделано правильно, ряд можно сажать на раствор.

Фото печей своими руками

Источник: https://clubsamodelok.ru/pech-svoimi-rukami/

схема печки с мангалом для дачи в беседку под навесом, как сделать порядовку, фото

Русская печь с древних времён и согревала, и пищу готовила, и была тёплым спальным местом. Её конструкция представляет собой удобное устройство для многофункционального использования: варки, жарки, томления, копчения и пр.

Поэтому именно кирпичная русская печь пользуется огромным спросом у дачников и владельцев загородных коттеджей. Она легко включит в себя и казан, и мангал, и барбекю, и камин.

Виды уличных русских печей. Схема конструкции

При выборе своего проекта продумайте, какие функции должна выполнять конструкция: жарить, парить, варить, коптить. В соответствии с этим и делайте выбор уличной русской печи:

  • с мангалом;
  • с барбекю;
  • с местом для казана;
  • только с варочной плитой;
  • с коптильней;
  • с лежанкой.

Схема печи бывает как самой простой, так и максимально сложной, она может предусматривать традиционные для русской печки элементы:

  • место для просушки дров — подпечье;
  • место для хранения посуды и другой утвари — печурку;
  • место для горячих горшков, вынутых из печи — шесток;
  • камеру под шестком — перетрубье;
  • поверхность в камере для приготовления пищи, куда ставят варочную посуду — под;
  • саму камеру — горнило;
  • перекрытие дымохода для сохранения тепла — вьюшку;
  • окошко, ведущее в дымоход — душник;
  • регулятор тяги — заслонку.

Фото 1. Схема устройства обыкновенной русской дровяной печи, указаны все основные элементы конструкции.

Возможна и конструкция с лежанкой, но в уличном варианте она не очень уместна или служит для других целей.

Важно! Схема и чертежи печи должны включать все, что вы планируете соорудить.

Обычная русская печка для улицы

Самая простая уличная печь состоит из каркаса, одно- или двухкомфорочной плиты, туннельной топки, которая дымовым зубом делится на пламенную и дымовую камеры. Схема такой кладки сравнительно проста и не требует особых знаний и применения технологий. Она подходит именно для уличного варианта, так как:

  • благодаря дымовому зубу нет зависимости от силы и направления ветра;
  • приготовление пищи становится возможным при любой температуре;
  • можно готовить даже на самом некачественном топливе.

Варочная поверхность может варьироваться от одного до двух кв. м и более — в зависимости от выбранной схемы. Высота горнила по типовому варианту может быть 70 см.

Мини-печь в русском стиле имеет размеры 100 см на 130 см. Но она многофункциональна и позволяет готовить любые блюда, печь хлеб и имеет ряд преимуществ:

  • малозатратна в финансовом плане;
  • удобна и проста в эксплуатации;
  • быстро строится;
  • быстро готовит блюда;
  • не требует большого количества топлива;
  • экологична.

Возвести уличную мини-печь можно за один день.

Совет. Не начинайте возведение мини-печи, если нет чертежа, проекта, разработанного дизайна. Получите квалифицированные консультации специалистов.

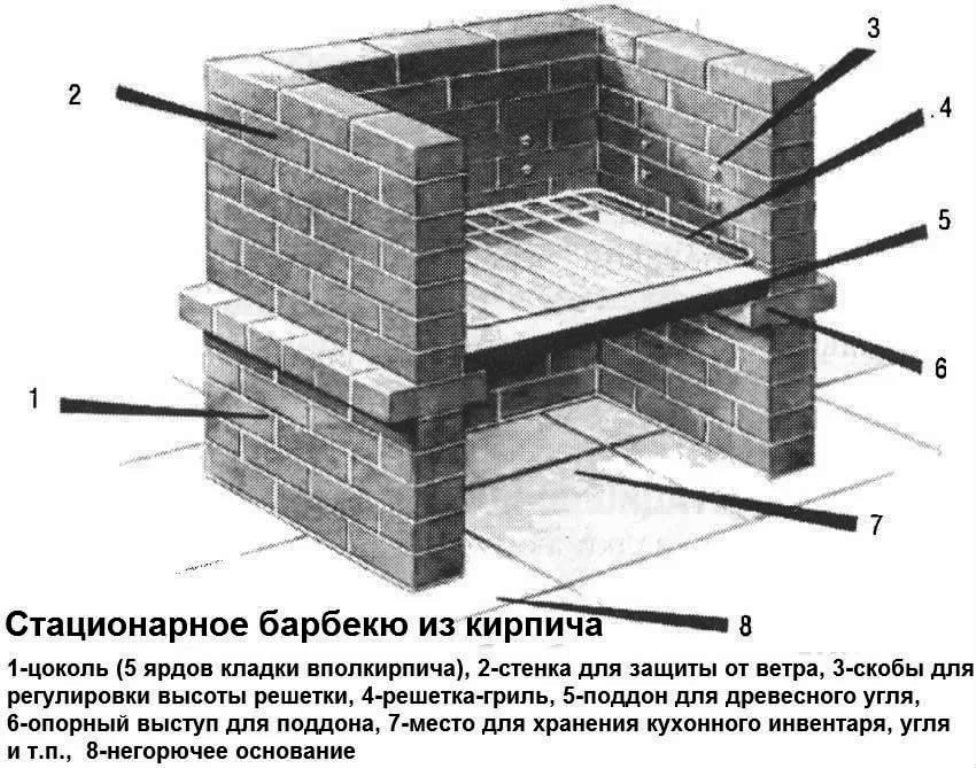

Уличное устройство с мангалом

Строение мангала, сделанного своими руками, включает поддон с топливом и решётку с мясом на высоте 10—15 см.

В роли открытого пламени будет выступать раскалённый воздух после протапливания печи. Приготовление продуктов ведется не на открытом огне, а внутри горнила. Топка может находиться как в стороне от вставленных решёток для приготовления мяса, так и под ними. Разные схемы печи с мангалом подразумевают различные варианты строительства. Выбирая проект, ориентируйтесь на ваши кулинарные пристрастия.

Обратите внимание! Мясо, приготовленное в уличной русской печи, имеет больше полезных свойств.

В печи приготовление идёт в нише, огороженной перегородками. Благодаря меньшей тяге и отсутствию ветра и перепада температуры мясо готовится в собственном соку.

Русская печь в беседку под навесом

Такой проект подразумевает разработку определённого дизайна, который должен гармонично вписаться в общий интерьер участка, хорошо сочетаться с архитектурой дома.

При выборе схемы такой уличной русской печи сразу продумывается беседка, в которой и расположится новое сооружение. Проект должен соответствовать:

  • размерам выделенной под строительство площади;
  • несгораемым материалам, из которых планируется сооружение как беседки, так и печи;
  • другим характеристикам беседки, позволяющим расположить под её сводами конструкцию с топкой и пламенем.

Беседка должна быть вместительной и красивой. При желании её можно спроектировать с закрывающимися окнами или опускающимися жалюзи.

Важно! Перед строительством беседки ознакомьтесь со всеми интересными и современными проектами.

Вам также будет интересно:

Выбор проекта

Если вы любите жареное мясо, то в печь должны войти элементы барбекю и мангала. Для копчёностей можно вмонтировать коптильню. Уличная русская печь предусматривает варочную плиту, что обеспечит хозяев полезными варёными, пареными или томлёными блюдами. А наличие места для казана — изысканными восточными: пловом, шулемом, шурпой и пр. Для каждого вида печи — свои схемы и тонкости кладки.

Помимо функциональности, надо продумать и общий внешний вид, который будет гармонично сочетаться со всем участком и с домом.

Фото 2. Пример проекта кирпичной конструкции с русской печью, раковиной и казаном. Сбоку удобное теплое место для сидения.

Материалы и инструменты

Сначала подготовьте необходимые инструменты:

  • лопату;
  • ведро для раствора;
  • уровень вертикальный и горизонтальный;
  • плоскогубцы;
  • кельму;
  • кирку;
  • молоток, в том числе и резиновый.

Подготавливаем арматуру и опалубку, если бетонирование фундамента будем делать своими руками.

Приобретаем достаточное количество огнеупорного, шамотного кирпича, чтобы хватило на всю конструкцию. Строительные материалы должны:

  • быть стойкими к перепадам температуры;
  • не подвергаться коррозии и другим влияниям извне;
  • быть цельными;
  • быть сертифицированными.

После проверяем наличие необходимого металлического инвентаря:

  • труб;
  • решёток;
  • скоб;
  • задвижек;
  • дверец;
  • уголков.

Их количество должно соответствовать проекту печи.

Готовим раствор для кладки, в состав которого войдут:

  • глина;
  • песок;
  • алебастр;
  • цемент и пр.

Предварительно проконсультируйтесь со строителями и выберите наиболее приемлемый вариант раствора. Специалисты советуют цементно-песчаный марки М250 и выше.

Изготовление уличной русской печи своими руками

После того как вы определились с проектом уличной русской печи, нашли место и приобрели материалы, инструменты и все, что необходимо при строительстве, можно начать возведение фундамента. Когда основание под печь готово, начинайте кладку — строго в соответствии со схемами и чертежами. Вначале кирпичи кладут на сухую — без раствора. Это поможет определить правильность строения и учесть все нюансы перед окончательной постройкой печи.

Важно! При помощи горизонтальных и вертикальных уровней и отвесов при кладке на сухую проверьте правильность выложенных порядовок.

Если сухая кладка соответствует всем схемам и чертежам, то готовьте раствор и начинайте делать порядовую кладку, не пропуская нужных отверстий для дымохода и других технологических пространств, соответствующих схеме.

Подготовка места на даче

Место должно быть достаточным по площади и желательно ровным. При необходимости участок следует выровнять при помощи лопаты и грабель.

Для печи лучше выбрать максимально комфортное для вас место:

  • с солнечной стороны;
  • с удалённостью от деревянных построек и забора;
  • без затенений посадок на участке;
  • желательно в беседке.

Целесообразно строить печку вместе с беседкой, в одной цветовой гамме, из однородных материалов. Желательно отразить это в схеме и проекте.

Как сделать фундамент

После выбора места на вашем придомовом участке приступайте к постройке фундамента. Главными его критериями должны быть:

  • ровность;
  • гладкость;
  • определённая площадь;
  • надёжность;
  • долговечность.

Для фундамента:

  1. выройте ямку соответствующей схеме ширины и длины на глубину 30—50 см;
  2. насыпьте песок — сделайте песчаную подушку 20 см;
  3. сверху насыпьте щебень до уровня грунта;
  4. выберите основание — монолитная бетонная плита соответствующего размера или бетонирование своими руками;
  5. для бетонирования, ставим опалубку, устанавливаем арматуру, заливаем раствором.

Если печь строится в готовой деревянной беседке, должны быть соблюдены все правила пожарной безопасности. Для этого на доски укладывается базальтовый картон или асбокартон и лист кровельного железа, глиняный пласт и вновь слой базальтового картона. Кладка начинается после того, когда раствор высохнет.

Важно! Не допускайте перекосов или непредвиденных пустот в кладке. Это приведёт к деформации всей конструкции.

Порядовка печи

Проводим сухую кладку проекта печи. Если все выстроено правильно, с учётом размеров, форм и составляющих, можно начать строительство печи с раствором.

В соответствии с фото, схемами и чертежами приступают к кладке порядовки печи. Типовой проект подразумевает 13—20 рядов.

Фото 3. Схема порядовой кладки обычной малой русской печи с варочной плитой, без дополнительных элементов.

Со второго по третий ряд кладку делаем с учётом места для топлива: угля и дров. Затем учитываем дымоход и зольник. На заднюю стенку горнила примерно на восьмом ряду, монтируем скобы и штыри для решёток и сеток для приготовления барбекю или установки мангала (по проекту). Можно сделать больше скоб для перестановки решёток в зависимости от нагрева печи и способа приготовления блюд.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность, это ухудшит теплопроводность и приведёт к повышенному отложению сажи на стенках.

При порядовой кладке не забываем отверстия для вьюшки, душника, заслонки. Монтируем по размерам дверцы.

Фото готовых конструкций

Фото 4. Конструкция из кирпича для дачной беседки с русской печью и местом под казан.

Фото 5. Русская печь с казанницей в беседке. Сбоку много свободного места для приготовления пищи.

Фото 6. Уличная русская печка с двумя печурками. Украшена декоративной отделкой с искусственным камнем.

Возможные сложности и как их избежать

Часто возникают проблемы с гидроизоляцией и, следовательно, влажностью сырья для топки печи. Поэтому при строительстве фундамента не забудьте положить 2—3 слоя рубероида, чтобы влага не проникала в место для хранения дров.

При строительстве пода важно учесть его наклон к основанию и выровнять поверхность. Если этого не будет сделано, то возникнут ненужные проблемы с перестановкой и перемещением тяжёлых кастрюль, чугунных сковород.

Любые перекосы или трещины, которые появляются со временем, — результат неправильной кладки первого ряда. Поэтому при строительстве постоянно пользуйтесь уровнем и отвесом, чтобы избежать дальнейших проблем.

Начало эксплуатации — важный этап для правильного использования сооружения. Поэтому после окончания строительства просушите дачную печь в течение недели под солнцем при погоде с температурой +20 °C без осадков.

Если прогнозы обещают дождь, то при отсутствии беседки укройте ваше новое сооружение плёнкой, чтобы влага не попала на печь. После сделайте пробную топку без продуктов. А когда увидите, что все функционирует без перебоев, то можете начать готовить любимые блюда.

Полезное видео

Ознакомьтесь с видео, в котором показаны схема и фото разных этапов строительства на улице русской печи с мангалом и местом под казан.

Выбирайте свой дизайн печи

Используйте стильные решётки, уголки, обрамления. Можете украсить сооружение природным камнем или оштукатурить.

Лучше, если строительство будет проводиться по цельному проекту, включающему в себя: беседку, стол, скамьи, дополнительную кирпичную тумбу с ящиками, разделочными столами и мойкой.

устройство, схема, пошаговая инструкция с фото и видео и прочее

При упоминании о русской печи возникают ассоциации со сказкой и волшебством. А ещё — с невероятно вкусными и ароматными блюдами и тёплой атмосферой. Поражает то, что огонь её простого очага не угас даже в нашу технологическую эпоху. Благодаря возрождению индивидуального строительства этот замечательный отопительный агрегат и сегодня в почёте у владельцев загородных домов. Сделать его своими руками, имея под рукой подробную инструкцию, будет не так и сложно.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

  • Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
  • Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
  • Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

ПлюсыМинусы
Высокий КПД — от 50 до 70%.Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Смотрите также пошаговое руководство по возведению печи-голландки своими руками: https://aqua-rmnt. com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

Устройство и особенности конструкции

Построенная по всем канонам печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

  1. Подпечье. Углубление у основания печи предназначается для хранения и сушки дров. Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
  2. Печурка — холодная ниша для хранения посуды.
  3. Шесток — ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
  4. Под или лещадь — расположенное под небольшим уклоном к шестку днище горнила (варочной камеры). Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
  5. Горнило — пространство внутри печи, которое одновременно выполняет функции топливника и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, – своего рода переходная зона между горизонтальными участками печи с разной температурой.
  6. Перетрубье — то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
  7. Самоварник (по-другому душник) – узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современных печах душник не обустраивают.
  8. Вертикальный газоход над шестком
  9. Вьюшка — лючок, которым полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которой регулируется тяга в печи.
  10. Задвижка дымовой трубы.
  11. Лежанка.

На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом — не больше кирпича, что фактически превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

Строение внутреннего пространства русской печи

Огромное влияние на производительность отопительного прибора оказывает загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по причине различной плотности газов, причём эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка делают максимально гладкими. В противном случае турбулентность будет уносить часть кислорода, что повысит газогенерирующую способность отопительного прибора.

Поступающий в печь кислород поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила. Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует точно придерживаться основных размеров.

Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счёт чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.

Благодаря особенностям дымооборота печь длительное время остаётся тёплой

Как можно заметить, дымооборот русской печи отличается минимальным температурным градиентом. Постоянство температуры разогретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива. И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи — чистить её придётся всего несколько раз за всю жизнь.

На нашем сайте представлено большое количество инструкций по самостоятельному монтажу печей разных конструкций и сложности, в их числе и печка Кузнецова: https://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Размеры, чертежи и порядовки

Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры чертежей и порядовок

Русская печь: чертежи и порядовки
Чертёж русской печи с нижним подогревом
Чертёж русской печи с варочной плитой
Чертёж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях. Наша цель — соорудить практичный и функциональный агрегат с варочной плитой и водогреющим баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.

Чертёж и порядовки к русской печи (фотогалерея)

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

  • Пара разноразмерных мастерков из нержавеющей стали.
  • Расшивка для швов, если планируется такой вид отделки.
  • Молоток-кирка каменщика.
  • Резиновая киянка.
  • Угловая шлифмашина (болгарка) с отрезным кругом.
  • Электрическая дрель с набором свёрл.
  • Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
  • Ножницы для работы по металлу.
  • Ёмкости для смешивания раствора.
  • Сетка для просеивания глины и песка.
  • Рулетка.
  • Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

  • Кирпич красный (марка не ниже М-150) – 1900 шт.
  • Песок — 300 кг.
  • Глина (как можно более жирная) – 250 кг.
  • Картон базальтовый или другой негорючий уплотнитель.
  • Рубероид для влагоизоляции фундамента.
  • Варочная панель двухконфорочная размерами 400х700 мм.
  • Топочные дверцы размерами 250х210 мм и 250х180 мм.
  • Колосниковая решётка 200х280 мм — 2 шт.
  • Колосниковая решётка 250х380 мм.
  • Дымовая задвижка 180х260 мм.
  • Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
  • Поддувальная дверца — 250х150 мм.
  • Заслонка горнила — 380х450 мм.
  • Бак водогрейный 120х280х500 мм.
  • Уголок стальной с полкой 60 мм — 1. 5 м.
  • Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона. Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала.

Варианты возможного расположения печи в доме

Лучше всего размещать отопительный агрегат таким способом, чтобы топить его можно было с кухни или веранды, а лежанку или камин вывести в гостиную или спальню.

Строительство фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Чтобы приготовить оптимальный по составу раствор делают несколько миниатюрных замесов с различным содержанием песка, фиксируя пропорции на бумаге. После этого из каждой пробы формируют плоские лепёшки, которые оставляют на несколько дней до полного высыхания. Лучшим считается тот состав, который меньше всего растрескался в процессе сушки.

Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.

В нашем следующем материале вы найдёте пошаговое руководство по строительству печи-шведки с расчётами и порядовкой: https://aqua-rmnt.com/otoplenie/pech-shvedka-svoimi-rukami.html

Кладка русской печи: пошаговая инструкция

Внешний вид будущей печи

Прежде всего, позвольте дать несколько советов, которые сделают работу более простой, а построенное сооружение — безопасным.

  1. Используйте только качественный кирпич, в теле которого нет трещин.
  2. При заполнении швов внутри не должно быть пустот и промежутков, а их толщина должна укладываться в пределы 5–8 см. Помните, что обмазывать стены глиной для их герметичности — не лучший вариант, поскольку при этом падает теплопроводность.
  3. Перед тем как укладывать кирпич, его рекомендуется вымочить — в таком случае он не будет вытягивать жидкость из раствора.

Кирпич перед кладкой вымачивают ещё и по другой причине. Во время сушки он будет обезвоживаться одновременно с раствором, что будет способствовать лучшему сцеплению и упрочнению стенок.

Чтобы конструкция была аккуратной, выдавливаемые из швов излишки глины надо сразу же подбирать, не допуская их высыхания. Стенки печи могут выкладываться в кирпич или полкирпича, тогда как внутренние камеры — в половину, а то и в четверть его размера. Опытные мастера печь средних размеров чаще всего выполняют толщиной до 15 см, аргументируя это тем, что так она быстрее прогревается и не требует дополнительного топлива на предварительную топку.

Кладку удобно вести, ориентируясь на порядовку. Для этого схему распечатывают на отдельных листах бумаги, чтобы в процессе работы следовать выбранной инструкции.

  1. Первый ряд выкладывают с особой тщательностью, ведь он задаёт геометрическое соответствие и ровность сооружения. Начинающим печникам лучше начертить контуры печи мелом на основании или же сначала произвести пробную укладку насухо. При работе придерживаются следующего порядка: сначала выкладывают внешний периметр конструкции, а затем заполняют его согласно схеме порядовки.

    Кладка 1-го ряда выполняется всплошную

  2. Вторым рядом начинают формировать стенки, прочистные каналы и низ зольника.

    Кладкой 2-го ряда начинают формировать внутренние камеры

  3. Прежде чем начать третий ряд, устанавливают дверцу поддувала и люк прочистной камеры. Надёжно закрепить их в кладке помогут отрезки стальной проволоки, которую одним концом прикручивают к дверным рамкам, а другим укладывают в межкирпичный шов.

    Приступая к 3-му ряду устанавливают чугунные дверцы

    Чтобы места примыкания печной чугунины не растрескивались во время эксплуатации, металлические элементы можно обмотать асбестовым шнуром или уплотнить зазоры при помощи базальтового уплотнителя.

  4. Четвёртый ряд закрывает полости, расположенные у стенок, и формирует перекрытие подового канала.

    Кладка 4-го ряда

  5. Начиная пятый ряд, устанавливают колосники и начинают формировать топку. Часто в этих целях используют распущенный на две части шамотный кирпич. На этом же уровне монтируют дверцу малой топливной камеры, которая располагается ниже подового канала.

    5-й ряд: монтаж колосниковой решётки и топочной дверцы

  6. На шестом ряду выкладывают топку и монтируют водонагреватель.

    Установка водогреющего бака в 6 ряду

  7. Седьмой ряд. Установка колосников малой топливной камеры и большой топочной дверцы. Правую стенку стягивают металлической полосой, которую укладывают в шов и фиксируют за наружные края кирпичей вертикальными зацепами. Как и боковые поверхности топки, её задняя стенка выкладывается насухо. При этом части топливника, примыкающие к внешним стенкам, выполняют с зазорами для улучшения теплоотдачи.

    Особенности кладки 7-го ряда

  8. Восьмым и девятым рядом продолжают наращивать внутренние каналы, а также закрепляют малую топочную дверцу.

    Кладка 8 и 9-го ряда

  9. В десятом ряду соединяют своды обеих топок, одновременно выкладывая днище горнила. При этом проёмы каналов, расположенных у задней стенки, должны быть открытыми. Здесь же несколькими кирпичами перекрывают бак для воды.

    10-м рядом формируют днище горнила

  10. На 11 ряду подготавливают основание под варочную плиту, для чего над топочными дверцами крепят стальной уголок. Кроме этого, в задней части большой топки устанавливают колосниковую решётку.

    11-й ряд: монтаж варочной плиты

  11. 12-й и 13-й ряд — формируют основание дымохода и стенки варочной камеры (горнила). Здесь же устанавливают задвижку, которой будет перекрываться канал между главной камерой и дымоходом.

    12-ый и 13-ый ряд

  12. 14-м рядом начинают обустраивать боковой ход из горнила в дымовой канал, наращивают стенки варочной камеры и выполняют отверстие под задвижку.

    14-й ряд: формируем канал для отвода продуктов сгорания

  13. С 15 ряда начинают сужать кладку для перекрытия горнила и ведут дальнейшую выгонку дымового канала.

    В 15-м ряду начинают формировать основание свода горнила

  14. На 16 ряду боковые стенки печи скрепляют металлическими полосами подобно тому, как это было сделано с правой стороной агрегата в седьмом ряду.

    Особенности кладки 16-го ряда

  15. 17 ряд. Укладывают второй металлический уголок над нишей варочной плиты и обустраивают боковые основания свода варочной камеры.

    Работы, которые проводят при кладке 17-го ряда

  16. На 18 ряду устанавливают куполообразный шаблон и выкладывают арочный свод горнила.

    Арочный свод 18-го ряда

  17. В 19 ряду металлической полосой укрепляют стенку в устье печи. Продолжают наращивать боковые стенки, которые нужны, чтобы удерживать засыпку.

    Крепление металлической полосы в 19-м ряду

  18. 20-й ряд. Увеличивают высоту стенок ещё на один кирпич, после чего свод для лучшей теплоизоляции засыпают песком.

    После укладки 20-го ряда наружную сторону свода печи засыпают песком

  19. 21-й ряд формирует перекрытие печи. Здесь же начинают сужать перетрубье.

    21-й ряд: перекрытие, закрывающее печную засыпку

  20. Для снижения скорости газового потока в 22-м ряду устанавливают металлический лист с вырезанным круглым проёмом. Продолжают уменьшать сечение перетрубья.

    Особенности сооружения печи в 22-м ряду

  21. В 23-м ряду в дымовой канал монтируют прочистную дверцу и наращивают выходной канал.

    23-й ряд: начало дымового канала и обустройство прочистки дымохода

  22. Начиная 24-й ряд, устанавливают задвижку для регулировки тяги.

    24-й ряд: монтаж задвижки

  23. 25 и 26-й ряд нужны для перекрытия пространства над регулировочной заслонкой.

    Особенности порядовки 25 и 26-го ряда

  24. С 27-го по 29-й ряд объединяют перетрубье и дымоход.

    Последние ряды печи объединяют перетрубье с дымоходом

После этого работу по сооружению печи считают завершённой. Остаётся соорудить дымоход, после чего можно будет проводить пробную топку.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

  • Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
  • В месте перехода из потолка в чердак труба должна утолщаться.
  • Нижнюю часть дымохода кладут на такой же раствор, как и печь.
  • Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
  • Выше кровли дымоход сооружают на растворе с добавлением цемента.
  • Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.

Способы отделки русских печей

Декорирование русской печи выполняется несколькими способами:

  • расшивкой кирпичной кладки;
  • оштукатуриванием;
  • отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».

Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.

Как можно декорировать русскую печь (фотогалерея)

Если планируется не расшивать кладку, а облицовывать её керамической плиткой или оштукатуривать, то обязательно закрепите на поверхности стен металлическую сетку. Иначе декоративная отделка при нагревании конструкции будет отваливаться.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Из-за необходимости длительной сушки печи, приступать к её возведению рекомендуется в тёплое время года.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Очаг разжигают только после полного высыхания стенок

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Несколько советов по безопасной эксплуатации

  1. После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
  2. Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
  3. Закрывать вьюшку можно только после полного прогорания дров.
  4. Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

Видео: создаём русскую печь из кирпича своими руками

Правильно и аккуратно построенная русская печь не только обеспечит помещение комфортным теплом, но ещё и создаст неповторимый самобытный стиль, настолько родной и близкий, что любой гость будет навсегда очарован и покорён интерьером вашего дома. Если же вы ещё и будете использовать отопительный прибор для готовки, то в полной мере сможете ощутить вкус и аромат настоящих русских пирогов, суточных щей или ароматной томлёной каши.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Уличное барбекю из кирпича своими руками для дачи фото пошаговая инструкция

Если  есть сад, или дачный участок, то можно построить кирпичное барбекю, которое будет  служить нам в течение многих лет. Кирпичное сооружение для готовки становится все более популярным, поскольку оно идеально подходит для любого садового участка.

Можно создать уютный уголок для отдыха, где мы будем проводить летние дни. Идеально подходит для приготовления различных блюд на открытом воздухе.


Сделать уличное барбекю из кирпича можно своими руками, это пошаговая инструкция, как сделать самый простой мангал.


Для начала, необходимо выбрать место для нашего строения, потом разметить прямоугольник под фундамент, в нашем случае это 1х2 метра. Размерить, чтобы все углы были прямыми, потом вырыть яму согласно размерам на глубину 500 мм.


Далее засыпать щебень, примерно глубиной 300 мм, утрамбовать, а остальное место залить цементным раствором с песком, марки М300, для армирования подойдёт арматурная сетка для фундамента, которая должна находиться внутри нашего цементного слоя.

Фундамент под барбекю своими руками


Когда стяжка схватится и будет готова, это примерно две недели, нужно проверить всё строительным уровнем на предмет её ровности и можно приступать к укладки первого ряда. Первый ряд нужно обязательно положить очень ровно, от этого зависит всё дальнейшее строение, исправить потом будет невозможно.


Как видно из рисунка, между кирпичами, расстояние в 10 мм для растворного шва. Лучше использовать строительный кирпич полнотелый одинарный марки М200. Он более плотный и отлично режется. Так как необходимо будет его резать пополам, для этого используем болгарку с отрезным диском по камню.


Для того, чтобы зазор между кирпичами был одинаковый вставляем распорки, это могут быть куски арматуры или кусочки профильной трубы размером квадрата 10х10 мм.


При помощи молотка и уровня, точно выставляем ровность поверхности.


Для кладки кирпича подойдёт обычная смесь цементная кладочная, так как сооружение стоит на улице и температура в барбекю будет невысокой. Когда раствор начинает схватываться, распорные клинья следует удалить.


После укладки каждого ряда проверяем уровень по вертикали и горизонтали, а также ровность углов.


Когда доходим до ряда, где должна быть топка, то размещаем временную поддержку, используя ДСП или фанеру.


Далее в следующем ряду кирпич ставим перпендикулярно предыдущему слою, более длинные стороны к центру будущей решётки.


Металлические кронштейны, которые будут служить в качестве армирующего материала, покрываем антикоррозийной краской.


Дальше укладываем армирующие полосы под будущие висящие кирпичи, при этом опять распорками выдерживаем толщину шва.


Установка заднего ряда с армирующими полосами.


Вот так должна выглядеть топка с временными поддержками.


Между последовательными слоями кирпичей, размещены КАНАЛЫ - направляющие решетки. Подобные каналы расположены (временно) на задней стенке и определяют ширину шва.


Дальше куском арматуры проверяем, как будет двигаться наша решётка по этим рельсам.


Когда раствор схватился, убираем все вспомогающие элементы.


Далее выкладываем пол, клинкерным кирпичом, или любым другим, можно даже и плитку положить.


Для набивки швов снаружи для красоты, используем специальный узкий шпатель.


И так внизу у нас будет ходить лист металла, который необходимо вырезать в размер, а сверху по рельсам будет двигаться решётка с мясом.


Для удобства у нас есть ещё соседний отсек, который необходим, как столик для подготовки продуктов к жарке. Он изготовлен из гранитной плиты, которая просто приклеивается клеем на ряд кирпичей. Размер самого барбекю зависит от решётки, на которой будет лежать мясо для жарки, поэтому перед началом строительства нужно приобрести решётку для жарки из нержавеющей стали.


И вот в итоге, что должно получиться. Мы сделали уличное барбекю для дачи своими руками.


Конечно, это самая простая конструкция, но её запросто можно сделать самому. Существует много более серьёзных барбекю с мангалом и печью, их делают профессионалы. Вот некоторые из них.

Смотрите далее и выбирайте строительные материалы для дачи и барбекю.

← Костровая яма для костра на даче элемент ландшафта дизайн дачного участка   Беседки красивые с барбекю мангалом печи проекты беседок для дачи летняя кухня фото →
< Предыдущая   Следующая >

инструкция, чертежи с размерами и фотографии от IVD.ru

Чтобы сложить барбекю из кирпича своими руками, нужно сначала продумать его конструкцию и составить чертеж. Печь должна быть прочной и устойчивой. Для этого потребуется надежный фундамент и подходящая площадка. Следует выбрать зону, находящуюся на безопасном расстоянии от жилого дома и построек, где хранятся газовые баллоны, канистры с бензином, легковоспламеняющиеся материалы. Требования безопасности являются одними из самых главных. Нужно правильно рассчитать объем топки, диаметр и высоту трубы, а также их соотношение. Эти параметры влияют на производительность печи и на ее тягу. При плохой тяге дым будет разлетаться по участку. Чтобы не допустить ошибку при проектировании, одних фото и видеороликов мало. Необходимо более полное руководство, описывающие способы кладки и приготовления раствора. Построить уличный гриль на даче можно самостоятельно. Профессиональное оборудование и помощь строительной бригады не потребуются.

Делаем барбекю из кирпича

1. Конструкция
2. Выбор места на территории
3. Подготовка площадки
4. Монтаж фундамента
5. Инструкция по кладке печи с дымоходом

Основой печи является очаг с дымоходом и оборудование для приготовления пищи. К такому оборудованию относятся гриль с решеткой, варочная панель, казан, духовой шкаф, коптильня для мяса и рыбы, полки и крюки под продукты и кухонные принадлежности, столешница. Если можно подвести воду, в столешницу устанавливают мойку и устраивают сток в канализацию.

Также не помешает провести освещение и вмонтировать в стену электрическую розетку. И в жаркую погоду, и в дождь время лучше проводить под тентом или легкой кровлей.

Самая простая барбекюшница из кирпича представляет собой три стенки с выступами под решетку гриль и поддон, собирающий жир. Она не отличается удобством. Ее главное преимущество — экономия места и затрат на строительные работы. Гораздо удобнее печи с большими жаровнями и столешницами.

Прежде чем составлять план, следует определить, в каком месте на территории можно поставить мангал. Его устанавливают на открытой площадке, в доме либо в специально оборудованной беседке.

Открытое пространство

Этот вариант выбирают чаще всего. Время приятнее проводить на свежем воздухе. Кроме того, в этом случае нет необходимости перестраивать комнату под каминный зал или подводить прочный фундамент под террасу.

Не исключено, что от широкого очага с оградой придется отказаться даже при большой площади.

Что учесть при выборе места на участке
  • Пожарная безопасность — угли, вылетающие из очага, способны вызвать возгорание деревянной стены или сухих деревьев. Его опасно ставить рядом с гаражом, где хранятся канистры с бензином, или с постройкой, приспособленной под склад бревен, соломы, горючих материалов. Барбекюшницу опасно размещать возле той части здания, где установлено газовое оборудование.
  • Удаленность от окон жилых помещений и кухни — чем больше расстояние, тем меньше дыма будет залетать в окна.
  • Мангал лучше строить подальше от детской площадки.
  • Не стоит искать место возле септиков и других объектов с характерным неприятным запахом.
  • Важно учесть особенности грунта. Лучше подыскать сухой и ровный участок на возвышенности. Он должен быть удобным и достаточно широким, чтобы на нем поместился барбекю-комплекс из кирпича, рассчитанный на несколько человек. Грунт должен обладать хорошей несущей способностью. Твердое каменистое основание выдержит любую нагрузку. Сырой участок с высоким содержанием суглинков придется укреплять и проводить дренажные каналы для его осушения.
  • Прежде чем наносить контуры на план, следует убедиться, что стенки не мешают проходу, не загораживают проезд автомобиля и не закрывают вид из окон первого этажа. Чтобы наглядно представить себе очертания будущей постройки, по ее контурам натягивают веревку между кольями.

Внутренние помещения

Конструкцию больших размеров сложно разместить в уже построенном доме. Обычно ее проектируют вместе со зданием. Под нее возводят отдельный фундамент, так как перекрытие не выдержит вес в несколько тонн. Несущие элементы, очаг и отделка должны соответствовать требованиям пожарной безопасности. Необходимо правильно спроектировать трубу и расположить ее так, чтобы она не отнимала много жилой площади.

Проще всего оборудовать мангал на террасе. Легкую деревянную постройку придется переделать, создав надежное основание. Желательно провести отделку пола негорючими материалами. Одна из главных проблем — расположение дымохода. Желательно, чтобы поблизости не было окон жилых комнат. Веранда должна вмещать не только печь, но и еще и зону для заготовок, дров и угля. Она не должна быть тесной для гостей. Следует соблюдать пропорции с основным зданием, чтобы обе постройки вместе смотрелись органично.

Когда место найдено, его проверяют по уровню. Перекосы устраняют. Выступы срезают, ямы засыпают. При высокой влажности основание будет испытывать постоянное воздействие влаги, разрушающей материал. Находиться на территории, покрытой лужами, некомфортно. Чтобы решить проблему, в нижней части выкапывают траншеи, позволяющие удалить лишнюю влагу из почвы. Их выкладывают изнутри плиткой или щебнем. Используют готовые желоба, которые можно сверху закрыть решеткой, входящей в комплект. Каналы отводят в общую сточную канаву.

Плитное основание

Он применяется для наименее тяжелых конструкций. Сначала наносят точную разметку котлована. Затем снимают верхний слой земли толщиной 20-30 см. Дно проверяют по строительному уровню и засыпают щебнем. В подвижных грунтах потребуется дополнительный верхний слой песка. В этом случае котлован роют глубже. Толщина каждой прослойки должна быть около 20 см. Подушку из песка и щебня уплотняют виброплитой или проливают водой из шланга. Печь лучше окружить негорючими материалами. Участок под площадку, покрытую тротуарной плиткой, засыпают песком.

На образовавшейся подушке делают стяжку из бетона марки М250. Его заливают в опалубку, выстланную листами рубероида. Сделать это нужно сразу в течение нескольких часов. Если проводить заливку с большим интервалом, покрытие расслоится. Сначала на дно устанавливают арматуру: вниз кладут сетку, по краям собирают стенки из стальных прутьев диаметром 1 см. Их скрепляют пластиковыми хомутами, вязальной проволокой или используют сварочный аппарат. Чтобы арматура не соприкасалась с дном, ее ставят на специальные пластиковые держатели. Затем подают раствор. При укладке его необходимо постоянно протыкать прутом, выпуская воздух, находящийся внутри.

Толщина плиты — около 10 см. Смесь набирает марочную прочность в течение месяца. В этот период не следует проводить строительные работы. По поверхности можно ходить уже через неделю.

Ленточный фундамент

Он совпадает с периметром стен печи. Его следует сделать шире их толщины на несколько сантиметров. В земле роют траншеи по периметру глубиной около 40 см. Затем насыпают подушку из песка и щебня и возводят опалубку. Высота бетонного основания — 20-40 см. Арматура представляет собой объемный каркас из прутьев толщиной 1 см. Их укладывают горизонтально параллельно друг другу, привязывая к вертикальным стальным скобам. Шаг между прутьями сверху, снизу и по бокам — 10 см. Технология укладки смеси такая же, как при создании плитного фундамента.

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

  • Мастерок.
  • Резиновая киянка.
  • Таз или корыто.
  • Строительный миксер или лопата для перемешивания.
  • Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
  • Рулетка.
  • Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор
  • Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
  • Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

  • Материал подготовил: Артем Филимонов

Уличная печь из кирпича своими руками: этапы кладки

Садовая печь для любого вида строения

Печка на улице из кирпича будет прекрасным украшением любому участку. Помимо украшения будет еще и практическая выгода, ведь вы сможете не просто приглашать гостей, но и сделать это пребывание комфортным. Но при установке необходимо учесть важные особенности и нюансы этого вопроса, ведь только так можно построить действительно качественную и надежную конструкцию, которая удовлетворит ваши желания.

Сегодня мы расскажем, как делается садовая печь из кирпича своими руками. Так же будет приведена инструкция по правилам выполнения этой работы.

Материал изготовления

Садовые печи из кирпича вполне можно сделать из многих материалов, а это значит, что вы должны выбрать именно те материалы, которые идеально подойдут для данной работы наиболее оптимально.

Внимание: Уличная печь должна получиться не только практичной и функциональной, но и долговечной, безопасной, ведь это наиболее важные параметры, которые должны быть соблюдены обязательно. Так же она должна отвечать и всем правилам пожарной безопасности.

  • Газобетон и огнеупорный кирпич – это наиболее важные материалы, которые способны выдержать без особых проблем высокие температуры, а значит, если вы желаете воспользоваться такими строительными материалами, то вы поступите правильно.
  • Более того всегда можно приобрести уже готовое изделие, которое будет выполнено из металла, чугуна, такая конструкция обходится не дешево, но можно будет серьезно сократить сроки установки.

Внимание: Вы должны подойти ответственно к вопросу с практической стороны, учитывайте, что газобетонные блоки стоят дороже качественного огнеупорного кирпича, да и кирпич гораздо долговечнее и позволит применять все виды топлива.

  • Но кирпич отличается привлекательным внешним видом, более того его не надо доводить, в то время, как блоки нуждаются в дополнительной облицовке, но вы сами решаете, что именно нужно вам.
  • Сегодня многие люди выбирают готовые изделия, ведь это не только быстрая покупка, но также и легкая сборка, собрать их сможет даже школьник, всего лишь нужно применять клей. И после установки печь просто обкладывается кирпичом.
  • Говоря о топке, то здесь можно столкнуться с некоторыми трудностями, корпус нужно изготавливать металлический. В продаже нелегко можно выбрать именно то, что нужно, лучше всего подойдет уличная печь, которую можно сделать самостоятельно.

Как выбрать место

Печка из кирпича на улице не должна мешать передвижению и быть удобной с точки зрения доставки пищи. Конечно, если все особенности будут учтены заранее, то можно будет подобрать наиболее оптимальное место для печи.

Выбираем место для уличной печи

Итак:

  • Для установки больше подойдет возвышенность. Если ее нет, тогда сразу побеспокойтесь об отводе воды во время дождя.
  • Старайтесь располагать постройку вблизи зоны отдыха, что касается размеров конструкции, то они являются индивидуальными для каждого строительства, и вы должны учитывать это, ведь многое будет зависеть именно от вашего решения.
  • Специалисты советуют размещать постройку с подветренной стороны, таким образом, дом не будет заполнен дымом, а ведь это немаловажно.
  • Естественно, вы сами должны понимать, что нельзя размещать постройку возле быстровоспламеняющихся материалов.

Выполнение работы

Уличные печи из кирпича после выбора места надо начинать устанавливать. Здесь не стоит торопиться. Все надо обдумать и взвесить.

Делаем подробный план

Итак:

  • Прежде всего, нужно составить подробный и детальный план работы, делая это пошагово. План позволит и правильно рассчитать количество нужного материала и все предусмотреть.

Внимание: Для ведения строительства отдайте предпочтение проверенным брендам и качественному материалу. Это будет залогом качественной и долговечной постройки.

  • Готовя раствор, нужно понимать, что он не должен быть жидким, он должен быть пластичным, таким образом, можно полностью заполнить шов, не будет возникать потеков на лицевой кладке. При замесе применяйте строительный миксер или дрель с насадкой. Тогда у вас в составе не будет комков.
  • В том случае, если у вас лишь жирная глина, ее нужно смешать с песком, при этом проверьте обязательно глину на жирность.
  • Глину нужно замачивать в воде за три дня до работ, таким образом, она успеет «скиснуть», тем самым набирая нужную пластичность, что собственно и необходимо.
  • Раствор нужно перемешать тщательным образом, после того как замес будет произведен, всю массу нужно перемешать. Вы должны точно знать, что масса должна быть однородной.

Инструменты и материалы

Для строительства такой конструкции, необходимо приобрести соответствующие строительные материалы и инструменты. Ведь только тогда можно построить конструкцию высокого качества, которая будет служить вам долгие годы.

Инструменты для кладки печи

Внимание: Уровень возьмите не менее полтора метра. Параллельность земле важна и коротким это сделать не получится. Вам надо выставлять всю плоскость, а не отдельный элемент.

Фундамент

Печи садовые из кирпича должны стоять жестко на своем основании. Вода не должна подтекать под фундамент, он должен быть обязательно мощным, чтобы с легкостью мог выдержать вес строения.

Здесь их есть два вида, вам надо выбрать оптимальный вариант для вашего случая:

ПлитныйЭтот вариант применяется наиболее часто.

Его не сложно сделать. Но для тяжелой конструкции он не подойдет.

Зато его можно применять для заболоченной местности.

Схема ленточного фундаментаЭто наиболее распространенный вариант.

Его не сложно сделать своими руками и он способен выдержать практически любую нагрузку.


Итак:

  • Для начала нужно разметить то место, где и будет находиться фундамент, для этого нужно использовать капроновой шнур.
  • Также нужно выкопать яму, глубина которой должна составлять около 50 см. Далее нужно произвести заливку раствором.
  • Яму нужно засыпать щебнем или боем кирпича, после чего нужно залить яму приготовленным жидким раствором.

Кладка печи

После того когда будет готов фундамент, его обязательно нужно накрыть рубероидом, ведь таким образом, вы сможете произвести гидроизоляцию постройки, и можно начинать выполнять кладку самой печи.

Наносим слой гидроизоляции

Кладку нужно начинать с целого кирпича, как только первый ряд будет тщательным образом изготовлен, то можно начинать выполнять второй ряд, более того каждый ряд нужно проверить строительным уровнем.

Первый ряд клаки печи

Как только вы пройдете первый ряд, можно начинать устанавливать дверцу поддувала, обматывая контур асбестовым шнуром, это и будет дополнительным уплотнением.

Установка поддувайла и колосников

Внимание: Тот зазор, который появляется между дверцей и кирпичом должен составлять около десяти миллиметров.

  • Как только вы станете выполнять перекрытие поддувала, нужно устанавливать колосники, для этого нужно сделать зарезы в кирпиче, это необходимо для того чтобы колосник не был выше ряда кирпича.
  • Как только происходит нагревание, металл начинает расширяться, тем самым не давая возможности соприкасаться с кладкой.
  • Далее нужно заниматься производством кладкой, в том случае, если вы заметили, что не подходит кирпич, то нужно подрезать его болгаркой.
  • Во время клаки надо соблюдать правила перевязки, шов в порядовке не должен совпадать.
Правила перевязки кирпича
  • Верх конструкции обычно перекрывают каменной плитой, некоторые люди устанавливают металлическую плиту, так как на ней можно, что-либо подогреть.

Установка дымохода

Печи из кирпича садовые должны иметь качественный отвод отработанных газов. Как только работа будет выполнена, и печь установлена, то можно заниматься дымоходом.

Лучше всего использовать именно модульный дымоход, ведь таким образом, вы получаете долговечную конструкцию, она будет служить вам действительно долгие годы.

Схема установки дымохода

Более того учитывайте и то, что такие конструкции отличаются простотой монтажа. Начиная выполнять монтаж, вы должны помнить о некоторых важных правилах, которые должны быть выполнены обязательно, только так решаются многие проблемы.

Итак:

  • Прежде всего, монтаж дымохода нужно начинать от печи.
  • Стыки модулей в свою очередь должны быть выполнены достаточно плотно, все необходимые элементы должны быть введены при соединении.
  • Обязательно помните о свободном доступе ко всем соединениям, он предназначен для чистки оборудования, так что, вы должны обязательно учесть это.
  • Более того не должны производиться стыки в стенах, перекрытиях, учитывайте это обязательно.
  • Чтобы произвести герметичность стыков, нужно использовать термостойкий герметик.
  • В том случае, если у вас есть желание, чтобы была возможность наблюдать за огнем, вы можете приобрести дверцу с жаростойким стеклом, устанавливая именно ее. Но при этом нужно учесть то, что такое соединение нужно будет обмотать асбестовым шнуром.

Как только печь будет изготовлена, можно начинать заниматься монтажом стенок беседки, оборудовав тем самым прилегающую территорию.

Важно знать

Все можно сделать своими руками и цена тогда будет не значительной. Только перед началом работ надо все просчитать и взвесить,

Итак:

  • Вы должны учесть и то, что уличную печь всегда можно красиво отделать, например, используя при этом декоративную штукатурку, также можно облицевать конструкцию плиткой.
  • В том случае, если вы решили применить изразцы, то во время проведения кладки обязательно нужно закладывать проволоку для их крепежа.
  • Многие новички считают, что это неважное требование, на самом деле, это далеко не так. Так как теперь у вас есть нужное пространство на участке, то знайте, что всегда можно красиво и оригинально укомплектовать его мангалом и коптильней.

Уличная печь из кирпича своими руками может быть сделана без сомнения, надо только приложить усилия. Если вы посмотрите видео в этой статье и фото, тогда найдете еще и много дополнительной нужной информации, которая поможет вам все сделать без ошибок.

Мини русская печь своими руками: порядовка и пошаговая инструкция

Кирпичная печь является одним из эффективных приборов, применяемых для обеспечения обогрева жилища. При этом она не только отапливает помещение, но и создаёт в нём необыкновенно уютную атмосферу, не сравнимую с той, которую способен обеспечить электрический или газовый обогреватель.

Для этого не обязательно возводить конструкцию больших габаритов. Малая русская печь займёт намного меньше полезной площади чем классическая модель, а обогреет помещение ничуть не хуже, и при этом они более экономична в отношении расхода топлива.

Особенности мини русской печи

Мини русская печь действительно небольших размеров, габариты такой стандартной модели не более 1х1,3 м, и поэтому для неё найдётся место даже в однокомнатной постройке малой площади.  Этот прибор не имеет лежанки, зато обладает двумя топливниками:

  • первый — большой топливник находится ближе к передней стенке. Он используется для отопления в осенне — зимний период и для выпекания различных блюд;
  • второй — малый, располагается позади первого, ближе к тыльной стороне. Он используется для готовки пищи в сезоны с теплой погодой. В этом случае, меньше расходуется топлива, проще осуществляется чистка и уход за прибором.

Топочные камеры нужны не только для готовки различных блюд, но и для обогрева помещения. В отопительный сезон работать может только одна из них или же обе камеры одновременно. Для закладки топлива возможна непосредственно через варочный отдел.

Свою особенность в такой печи имеют и внутренние каналы, которые предназначены для подачи горячего газа к топливным камерам и отвода угарных газов на улицу.  Во время топки печи все дымовые газы поступают из большего по габаритам топливника в 1-й отсек отапливающей камеры.

Затем переходят через 2-й отсек и, обходя под перемещаются к тыльной стенке варочного отдела, сгорают там и при этом нагревают плиту. Образовавшийся при этом процессе дым через четыре хода, расположенные вверху варочного отдела, попадают в сборный канал, а из него уже в дымоотвод.

Маленький топливник не обладает специальным каналам для отвода дыма, из него газообразные вещества переходят в основную топочную камеру, а уже затем выходят наружу.

В состав маленькой русской печки входит и вентиляционный канал, который по мере необходимости перекрывается с помощью задвижки.

Пример малой русской печи

к содержанию ↑

Материалы и их количество

Для возведения маленькой русской печи своими руками нужны следующие стройматериалы и печная фурнитура:

№ п/пНаименование материаловЕд. измеренияКоличество
1Красный огнеупорный кирпичТыс. шт.0,75
2Жирная глинакг150
3Мытый речной песоккг300
4Колосникишт.2
5Задвижкашт.2
6Дверка для топливникашт.2
7Дверка для поддувалашт.2
8Дверца для прочистного люкашт.3
9Варочная панельшт.1
10Асбестовый шнурм16
11Проволокам6
к содержанию ↑

Список инструментов

Для удобства ведения работ при кладке русской печи своими руками требуется заранее подготовить рабочие и измерительные инструменты. Комплект рабочего инструмента должен состоять из:

  • штыковой лопаты;
  • ёмкости для приготовления кладочной смеси. Она должна быть достаточно широкой и иметь невысокие борта;
  • совковую лопату и два металлических сита с размерами ячеек 2х2 и 1х1 мм. С помощью этого инструмента сеют глину и песок;
  • кельмы — специального мастерка, которым выполняют забор раствора и распределение его по кладочным элементам, а также удаляют излишки смеси, выступившие за пределы шва;
  • молотка — кирки. Им можно целый кирпич разделить на несколько частей и обтесать образовавшиеся поверхности;
  • расшивки, способствующей уплотнению кладочных швов и приданию им нужной формы;
  • шабровки — резиновой пластины с рукоятью. Её чистят внутренние поверхности кладки от излишка смеси и уплотняют швы в труднодоступных местах;
  • пилы — болгарки. Её можно более точно обрезать и подогнать кирпичи для кладки криволинейных элементов конструкции;
  • правила — для выравнивания верхней плоскости фундамента.

Контроль вертикальности и горизонтальности кладочных швов, геометрических параметров всей конструкции печи проводят с помощью:

  • пузырькового уровня;
  • отвеса;
  • угольника;
  • рулетки.
к содержанию ↑

Приготовление раствора

При замесе кладочного раствора используют глину с низким содержанием песка — жирную и песок в пропорции 1(г) :2(п). Глину предварительно на сутки замачивают в воде, затем протирают её через сито для того, чтобы удалить из неё инородные включения. Песок должен быть сухим, его также нужно просеять. Воду в смесь нужно добавлять в таком количестве, чтобы готовый раствор по консистенции соответствовал густой сметане.

Однако приобретённая глина может несколько отличаться по жирности. Поэтому лучше предварительно провести пробный замес небольшой порцией в трёх вариантах и изготовить из этих составов лепёшки. На каком из образцов через три дня будет меньше трещин, тот вариант пропорций компонентов и нужно брать за основу при изготовлении всего объёма кладочной смеси.

к содержанию ↑

Расчет и изготовление фундамента

Даже под русскую печь маленьких размеров нужен прочный фундамент. Простого усиления пола будет недостаточно, надо сооружать конструкцию из небольших железобетонных блоков, камня или заливать армированную бетонную плиту. Она должна быть обособлена от фундамента дома. Для определения глубины опоры нужно провести оценку типа грунта, уровня его промерзания и высоты почвенных вод.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Например, в Московской области, почва зимой промерзает примерно на 1,4 метра. Значит и фундамент под печь должен быть не меньшей глубины. Ширина и длина должна превышать размеры основания корпуса печи не менее, чем на 15 — 20 см.

Таким образом под малую русскую печь этой модели размеры фундамента будут следующие:

  • ширина — 130 см;
  • длина — 150 см;
  • высота — 160 см.

Соответственно для сооружения монолитной плиты потребуется 3,0 м3 бетона. Его можно купить на заводе с БРУ или изготовить самостоятельно, закупив для этих целей:

  • цемента М400 — 0,97 т;
  • песка — 1,6 м³;
  • щебня — 3,2 м³.

Сами работы ведут в следующей последовательности:

  • копают котлован глубиной 1,75 — 1,8 м;
  • уплотняют дно и отсыпают слой щебня в 15 см;
  • устанавливают опалубку из необрезной доски с прокладкой гидроизоляционного материала по её внутренним поверхностям;
  • монтируют армокаркас из двух рядов металлической сетки с размером ячейки 15х15 мм, которые соединяют между собой вертикальными отрезками арматуры;
  • заливают бетонную смесь в опалубку с послойным уплотнением методом трамбования или штыкования для удаления воздушных пузырьков;
  • выравнивают верхнюю плоскость конструкции.

Опалубку можно демонтировать примерно через неделю, а дальнейшие работы по гидроизоляции проводят по истечение 25 — 28 дней, когда бетон наберёт полную прочность.

к содержанию ↑

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

  • укладывают 1-й ряд кирпичей на сухую, без применения раствора;
  • со 2-го по 5-й — кладут поддувала обоих топливников и устанавливают их дверцы;
  • 6-й — монтируют решётки колосника для двух топливников;
  • 7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
  • 10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
  • 11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
  • 12-й — укладывают чугунную плиту;
  • 13-й и 14-й — продолжают кладку согласно порядовке;
  • 15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
  • 16-й и 17-й — продолжают формировать варочный отдел;
  • 18-й — перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
  • 19-й — формируют сборный канал, суживают отверстие перетрубья;
  • 21-й — закладывают основу вентиляционного канала;
  • с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
  • с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
  • 28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
  • 30-й — соответствует чертежу;
  • в 31-ом и 32-ом — выкладывают перекрышу;
  • в 33-ем — кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

к содержанию ↑

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

к содержанию ↑

Вывод

 Мини русская печь своими руками возводится достаточно быстро. Она имеет простую конструкцию, в которой не предусмотрены сложные переходы в кирпичной кладке с переменным размером сечения каналов, как в традиционной модели русской печи. При этом её  КПД  достигает 90%.

инструкция, чертежи с размерами и фотографии от IVD.ru

Чтобы сложить барбекю из кирпича своими руками, нужно сначала продумать его конструкцию и составить чертеж. Печь должна быть прочной и устойчивой. Для этого потребуется надежный фундамент и подходящая площадка.Следует выбрать зону, находящуюся на безопасном расстоянии от жилого дома и построек, где хранятся газовые баллоны, канистры с бензином, легковоспламеняющиеся. Требования безопасности являются одними из самых главных. Нужно правильно рассчитать объем топки, диаметр и высоту трубы, а также их соотношение. Эти параметры на производительность печи и на ее тягу. При плохой тяге дым будет разлетаться по участку. Чтобы не допустить ошибку при проектировании, одних фото и видеороликов мало.Необходимо более полное руководство, описывающие способы кладки и приготовления раствора. Построить уличный гриль на даче можно самостоятельно. Профессиональное оборудование и помощь строительной бригады не потребуются.

Делаем кирпич из кирпича

1. Конструкция
2. Выбор места на территории
3. Подготовка площадки
4. Монтаж фундамента
. 5. Инструкция по кладке печи с дымоходом

Основой печи является очаг с дымоходом и оборудование для приготовления пищи.К такому оборудованию, варочная панель, казан, духовой шкаф, коптильня для мяса и рыбы, полки и крюки, продукты и кухонные принадлежности, столешница. Если можно подвести воду, в столешницу устанавливают мойку и устраивают сток в канализацию.

Также не помешает провести освещение и вмонтировать в стену электрическую розетку. И в жаркую погоду, и в дождь время лучше проводить под тягой легкой кровлей.

Самая простая барбекю из кирпича представляет собой три стенки с выступами под решетку гриль и поддон, собирающий жир.Она не отличается удобством. Ее главное преимущество - экономия места и затрат на строительные работы. Гораздо удобнее работать с большими жаровнями и столешницами.

Прежде чем составлять план, следует определить, в каком месте на территории можно поставить мангал. Его устанавливают на открытой площадке, в доме специально в специально открытой беседке.

Открытое пространство

Этот вариант выбирают чаще всего. Время приятнее проводить на свежем воздухе.Кроме того, в этом случае нет необходимости перестраивать комнату под каминный зал или подводить прочный фундамент под террасу.

Не исключено, что от широкого очага с оградой придется отказаться даже при большой площади.

Что учесть при выборе места на участке
  • Пожарная безопасность - угли, вылетающие из очага, способны вызвать возгорание деревянные стены или сухих деревьев. Его опасно ставить рядом с гаражом, где хранятся канистры с бензином, или с постройкой, приспособленной под склад бревен, соломы, горючих материалов.Барбекюшницу опасно размещать возле той части здания, где установлено газовое оборудование.
  • Удаленность от окон жилых помещений и кухни - чем больше расстояние, тем меньше дыма будет залетать в окна.
  • Мангал лучше строить подальше от детской площадки.
  • Не стоит искать возле септиков и других объектов с характерным неприятным запахом.
  • Важно учесть особенности грунта. Лучше подыскать сухой и ровный участок на возвышенности.Должен быть активен на несколько человек. Грунт должен обладать хорошей несущей способностью. Твердое каменистое основание выдержит любую нагрузку. Проводить дренажные каналы для его осушения нужно укреплять и проводить дренажные каналы для его осушения.
  • Прежде чем наносить контуры на план, следует убедиться, что стенки не мешают проходу, не загораживают проезд автомобиля и не закрывают вид из окон первого этажа. Чтобы наглядно представить себе очертания будущей постройки, по ее контурам натягивают веревку между кольями.

Внутренние помещения

Конструкцию больших размеров сложно link в уже построенном доме. Обычно ее проектируют вместе со зданием. Под нее возводят отдельный фундамент, так как перекрытие не выдержит вес в несколько тонн. Несущие, очаг и отделка элементы соответствуют требованиям пожарной безопасности. Необходимо правильно спроектировать трубу и расположить ее так, чтобы она не отнимала много жилой площади.

Проще всего оборудовать мангал на террасе. Легкую деревянную постройку придется переделать, создаваемое надежное основание. Желательно провести отделку пола негорючими материалами. Одна из главных проблем - расположение дымохода. Желательно, чтобы поблизости не было окон жилых комнат. Веранда должна вмещать не только печь, но и еще и зону для заготовок, дров и угля. Она не должна быть тесной для гостей. Следует соблюдать пропорции с основным зданием, чтобы постройки вместе смотрелись органично.

Когда место найдено, его проверяют по уровню. Перекосы устраняют. Выступы срезают, ямы засыпают. При высокой нагрузке будет испытывать постоянное воздействие влаги, разрушающая материал. Находиться на территории, покрытой лужами, некомфортно. Чтобы решить проблему, в нижней части выкапывают траншеи, позволяющие удалить лишнюю влагу из почвы. Их выкладывают изнутри плиткой или щебнем. Используют готовые желоба, которые можно закрыть решеткой, входящей в комплект.Каналы отводят в общую сточную канаву.

Плитное основание

Он используется для наименования тяжелых конструкций. Сначала наносят точную разметку котлована. Затем снимают верхний слой земли толщиной 20-30 см. Дно проверяют по строительному уровню и засыпают щебнем. В подвижных грунтах потребуется дополнительный верхний слой песка. В этом случае котлован роют глубже. Толщина каждой прослойки должна быть около 20 см. Подушку из песка и щебня уплотняют виброплитой или проливают водой из шланга. Печь лучше окружить негорючими материалами. Участок под площадку, покрытую тротуарной плиткой, засыпают песком.

На образовавшейся подушке делают стяжку из бетона марки М250. Его заливают в опалубку, выстланную листами рубероида. Сделать это нужно сразу в течение нескольких часов. Если проводить заливку с большим интервалом, покрытие расслоится. Сначала на дно устанавливают арматуру: вниз кладут сетку, по краям собирают стенки из стальных прутьев диаметром 1 см. Их скрепляют пластиковыми хомутами, вязальной проволокой или используют сварочный аппарат.Чтобы арматура не соприкасалась с дном, ее ставят на специальные пластиковые держатели. Прекращен. При укладке его необходимо постоянно протыкать прутом, выпуская воздух, находящийся внутри.

Толщина плиты - около 10 см. Смесь набирает марочную прочность в течение месяца. В этот период не следует проводить строительные работы. По поверхности можно ходить уже через неделю.

Ленточный фундамент

Он совпадает с периметром стен печи. Его следует сделать шире их толщины на несколько сантиметров.В земле роют траншеи по периметру глубиной около 40 см. Затем насыпают подушку из песка и щебня и возводят опалубку. Высота бетонного основания - 20-40 см. Арматура представляет собой объемный каркас из прутьев толщиной 1 см. Их укладывают горизонтально параллельно друг другу, привязывая к вертикальным стальным скобам. Шаг между прутьями сверху, снизу и по бокам - 10 см. Технология укладки смеси такая же, как при создании плитного фундамента.

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

  • Мастерок.
  • Резиновая киянка.
  • Таз или корыто.
  • Строительный миксер или лопата для перемешивания.
  • Длинная рейка с ровной поверхностью, по которой можно проверить качество работ в процессе их выполнения.
  • Рулетка.
  • Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный - он лучше держит температуру и холод ее проводит. На улице охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорциях 1: 3. Чтобы масса была более подвижна, можно составить в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты системы правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр устройства, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку - рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Если на углах перевязку сделать не удается, их армируют либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор
  • Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и связать их на стальных уголках, сложенных вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом - сталь расширяется при нагревании и может разрушить керамические изделия.
  • Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии из кирпича поможет найти решение, как еще задействовать эту зону.

Выкладка топки

Она выполняет на уровне перемычек. Опорой для ее дна сад стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича.Вяжущим используется специальный термостойкий раствор. Он продается в виде порошка. Чтобы развести его водой, нужно правильно изучить инструкцию. Кирпичи горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними - так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее - от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало - металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Возведение трубы

Огнеупорные материалы не потребуются. Поступление со смещением внутрь на третье пространство, создаваемая вытянутую пирамиду.На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

  • Материал подготовил: Артем Филимонов

принцип работа, схема устройство, строительство своей руки, фото и видео примеры

Простая кирпичная уличная печь для хлеба и пицца

Возвести уличную печь для хлеба и пицца можно из различных материалов - огнеупорный кирпич, бетонные плиты или из специальной готовые модули для строительства печей которые, собираются как конструктор. На возведение из готовых деталей уличной печи для пиццы потребуется не более трех часов, а для строительства дома вокруг нее необходимо больше времени.

Место для возведения уличной печи для готовки следует выбирать особенно тщательно. Хотя в такой печи открытый огонь не используется, все-таки необходимо выбрать для нее защищенный от ветра участок вдали от деревянных конструкций и деревьев (не слишком далеко от дома), так как придется носить продукты и посуду.

Масса простой уличной печи составляет не менее 400 кг, поэтому на месте ее установки необходимо возвести специальный фундамент.Для этого необходимо вы грунт на глубину 20-40 см и положить уплотненную песчано-гравийную смесь.

Сверху необходимо уложить армированные тротуарные плиты толщиной 5-10 см. На фундаменте следует выложить один ряд кирпичной кладки, который будет являться опорой для стен печи. Затем нужно возвести подпечье - каркас из бруса 9 × 9 см, соединенного внахлестку крепежными болтами. На готовый каркас будет монтироваться огнеупорная теплоизоляционная плита толщиной 8 см.

Основной частью простой печи на улице является топливник, или горнило, который представляет собой прямоугольный ящик, где происходит сжигание дров.В нем же готовится еда. В горниле устье для выхода дымовых газов. Выше него находится дымовая труба. Глубина горнила обычно составляет 75-100 см.

Для возведения горнила использовать кирпич или бетонные плиты. Кроме того, можно приобрести готовый строительный набор для уличных печей, детали которого изготавливаются из специального жаропрочного бетона. Такую кирпичную летнюю печь легко собрать как конструктор.

Готовые блоки соединяются между собой с помощью специального жаропрочного клея-мастики.Вместо него можно использовать раствор из 2 частей обычного цемента, 4 части жаропрочного цемента и 4 части мертеля. Перед кладкой рекомендуется увлажнить швы, а затем допускать зазоров в слое раствор. Если не удалось достать готовый набор для строительства печи для хлеба и пиццы, то можно сложить ее самостоятельно изича. Для кладки рекомендуется использовать красный кирпич нормального обжига, а топливник следует возводить из огнеупорного кирпича. В качестве раствора лучше всего использовать смесь из огнеупорной глины и песка (в соотношении 1: 2) и затворить водой до консистенции густых сливок.

Пока готовая печь для хлеба и пиццы будет сохнуть, можно приступить к защите ее от осадков. Для этого стропила в нижней части необходимо зафиксировать фундаментную плите и покрыть опалубкой из вагонки. При этом оставить минимум 20 см пространства между помещением и скатом крыши для дальнейшей теплоизоляции печи. Сверху крышу нужно покрыть битумной черепицей, а конек крыши - листовой сталью.

Трубу следует вставить в манжету со свинцовым напуском, наполненную минеральной ватой.Для защиты трубы от проникновения влаги необходимо зазор между манжетой и трубой заполнить высокотемпературным силиконом. Между трубой и крышей следует уложить слой минеральной ваты. В уличных печах теплоизоляция очень важна. Между проведением и скатом крыши нужно насыпать слой негорючего керамзита толщиной 10 см и уложить минеральную вату. Такая прослойка защитит крышу от перегрева и создаст оптимальную температуру для выпекания. Кроме того, качественная теплоизоляция позволит готовить пищу даже в холодное время года - до -10 С.При более низких температурах использовать уличную печь нецелесообразно: будет расходоваться большое количество дров.

Свес крыши перед устьем печи является пожароопасным местом, поэтому он должен быть облицован огнеупорными плитами толщиной 30 мм. Из-за сильного жара от печи фронтон рекомендуется построить бетонную плитку толщиной 50 мм и облицевать плиткой. Для большей надежности все деревянные детали следует покрыть специальным защитным составом - антипиреном. Кроме того, любую деревянную конструкцию необходимо защищать от грибка, насекомых и гнили.Для этого можно использовать специальные химикаты. Проще всего для защиты древесины нанести на деревянные части конструкции влагостойкую краску.

Проект

Перед началом строительства нужно определиться, что нужно построить: если в ней нормальная духовка, то вашим хозяйкам печьоги и плюшки будет удобней там. В этом случае может отпасть необходимость в русской печи. Если не обязан коптить рыбу или птицу, то и коптильня ни к чему.

Палу используйте наши возможности всего, но подождите к выбору проекта реально: вполне вероятно, попробовав один раз, вы больше никогда не воспользуетесь ни русской численностью, ни коптильней. Кстати, рядом с топкой под казан можно сделать небольшую духовочку, чтобы готовить что-то в чугунке или запекать. Она займёт намного меньше места, а функции будет выполнять те же.

Стоит посмотреть в интернете или интерьерных журналах, как можно больше фото готовых садовых печей, оценить их габариты и решить, можете ли вы себе большой комплекс или стоит ограничиться небольшим, совмещающим в себе барбекю (мангал), плиту с двумя или одной конфоркой ( одна из них под казан) и рабочий стол с мойкой.Почитайте описание проекта печи в саду, сложенной своими руками.

Следующим этапом будет выбор места строительства. Обычно стараются идти в печь поближе к дому. Также рядом не должно быть деревьев, деревянных построек, гаражей и помещений с легковоспламеня своими материалами.

После этого в интернете или с помощью опытного печника нужно сделать порядовку. Это чертежи подробно показывающие, как нужно укладывать кирпич в каждом ряду.

Несколько вариантов садовых печей

Как сложить печь из кирпича своими руками для дачи - пошаговая инструкция, схемы строительства

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка - это изюминка дизайна, и экономичный отопительный прибор. Для кладки гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало.Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

  • Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. На большую популярность приобрели:

  • голландская;
  • русская;
  • шведка.

Голландка

Данная конструкция была создана русскими мастерами.Конструкция - не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие - свободное место на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предоставена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размером которого превышает 40 квадратных метров.Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину - 1 метр. Основная функция - нагрев помещения, но приготовить на ней еду тоже можно. Необычность такая печь в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности.Поэтому нужно уделить особое внимание подготовке к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи становятся вашими главными помощниками, так как именно чертежи самодельной кирпичной печи позволяют избежать многих. Готовые планы можно найти в интернете.

При выборе места установки, нужно разместить площадь помещения и тип печи. Рассчитать все сложно, поэтому проще использовать увеличенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используются измерительные, строительные и другие вспомогательные инструменты:

  • Расшивка - затапливает раствор в швы и придает эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич - марки М-500. Он нечувствителен к перепадам температур. А топочная камера, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина - нормальной жирности.

Фундамент под печь

  1. Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания
  2. Сначала выкапывают яму.

    Нужно учесть, что ширина и длина ямы должны иметь размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью - строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола. Все пустоты засыпают песком, утрамбовав его.
  • Рецепт бетонного раствора - одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича.Швы первого ряда требуют перевязки. После того как первые ряды будут готовы - кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

  1. Перед первой топкой, рекомендуется подождать 3 недели.

Фото печей из кирпича

  • Также рекомендуем посетить:

Источник: https: // materialyinfo.ru / печ-из-кирпича /

Самая простая печь из кирпича своими руками, инструкция и фото

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую можно сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование.Второй пригодится читателям, вообще претендентом ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

.

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам - например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра.В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу - прочную доску.

Печь можно сделать всего за день. Одно из вариантов варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется.Но соблюдать порядовку необходимо - это сделает конструкцию максимально эффективной в контексте её способности.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

  • кирпич:
  • * шамотный - 37 шт .;
  • * красный - 60 шт .;
  • дверца поддувала;
  • дверца топливника;
  • решётка;
  • задвижка;
  • варочная панель из чугуна.

В качестве связующего - глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю - виды и характеристики.

Подготовка

делом нужно определиться с местоположением печи. Масса конструкции небольшая, ограничения, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал - к примеру, базальтовая вата.Поверх основания кладут полиэтилен или рубероид. Размер соответствует последним размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной - от этого зависит качество конструкции и удобство работы.

Схема кладки

Рисунок 2. Порядовка печной кладкиПечная порядовка следующая:

  1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню.Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку завод обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
  2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
  3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
  4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки.Один из кирпичей (его видно на иллюстрации) кладут «насухую» - демонстрирует его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
  5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
  6. Опять черёд «ребра» - это второй и последний ряд, в котором кирпич кладут таким образом. Исключение - следующий, в котором одна из стенок формируется кладкой на ребро.Стенки дымоходного канала нужно протереть влажной тряпкой.
  7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
  8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели - на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
  9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде.Благодаря этой герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
  10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В случае избыточной массы элемента может привести к смещению центра тяжести печки.
  11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуемые обмазать глиняным раствор. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование - это в побелке. В состав рекомендуется добавить немного синьки и молока - это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед использованием следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным устройством, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку.Поленья использовать нельзя - только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать другую неделю. После этого уже можно топить «по-взрослому».

Это интересно: какую печь выбрать для дачи? Обзор 10 вариантов.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию.Эту печь своими руками можно выложить прямо за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее воздействие собственным воздействием массы. Температурные перепады тягу, увлекающие воздушные потоки кверху. При этом дрова сгорают почти без остатка - задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки.Печка состоит из пяти рядов. Конструкция проста, что описывать порядовку нет смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкцииЕсли уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным, который представлен на фото. Кирпичи рекомендуется связать глиняным растворимым. Но в походных условиях можно обойтись и без связующего материала - просто положить компоненты друг на друга согласно порядовке.В таком случае печка сооружается за пять минут.Рисунок 6. Процесс установкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печкиСогласно этой схеме на выходе - г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек - это дымоходный канал.Рисунок 9. Г-образная печка

Для создания этой конструкции тоже потребуется 20-30 кирпичей.Такой можно осилить самому за пару часов, если навыки каменщика вариант отсутствует напрочь. Специалисту сооружение подчиняется за считанные минуты.

Читайте также - обзор печей для обогрева гаража.

Преимущества простейших печных конструкций

Достоинства конструкций:

  • очень высокая скорость монтажа - от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива - всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п .;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант - без использования глины - позволяет получить теплоотдачу, чем большую от костра; поэтому подобные конструкции - находка для тех, кому не хочется поддерживать костёр в походе постоянно;
  • почти полное отсутствие задымления - топливо сгорает с минимумом отходов;
  • температура ускорей достигает 1000 градусов - хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Рисунок 10. Ещё один г-образный вариант

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных действий и совсем уж не мастеровитым пользователям лучше использовать ещё более упрощёнными схемами.

Источник: https://ZnatokTepla.ru/pechi/prostaya-pechka.html

Как сложить мини печь из кирпича своими руками - пошаговое руководство

:

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении всего столетия оправдали свое предназначение. И как бы не менялась ее конструкция, основные требования к ней остались прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.

Чем выгодны малогабаритные печи на дровах

Достоинство небольшая печь в том, что она занимает очень малую площадь при высокой теплоотдаче.Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть.

Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное - сделать её не составляет труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день.

Строительные инструменты и строительные материалы для строительства подготовить все необходимые инструменты.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впечатление её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для системы воды или предусмотреть нишу для сушки овощей и фруктов.

Вариантов кирпичных печей очень много. Но это более сложные конструкции, а начинать возведение мини печи для дачи своими руками надо с простейшей модели.

Необходимые инструменты

Инструментов нужно немного, их без труда можно приобрести в любом строительном магазине:

Перечень инструментов:

  • кельма, или как её ещё называют, мастерок;
  • удобный молоток-кирка;
  • строительный уровень;
  • рулетка;
  • отвес.

Кроме того, в процессе работы понадобятся:

2 ведра (для воды и раствора), строительное сито, корыто, куда просеивать песок.

Строительные материалы для мини печи

Предварительно нужно заготовить глину. Для этой воды заливают и оставляют так примерно на сутки. Можно процесс и ускорить, для этого вымешивать каждые пять-семь минут, желательно с помощью дрели-миксера, в течение часа. Процедить через сито. Песок также необходимое просеять.

Чтобы сложить отопительную мини печь, которая займёт площадь 0,4 кв. метра, понадобится:

  • 20 литров раствора;
  • 60 штук печного красного кирпича;
  • 38-40 штук шамотного кирпича;
  • дверка топки;
  • дверка поддувальная;
  • колосниковая решётка;
  • варочная панель;
  • задвижка дымохода.

Дверки, решётка и варочная панель должны быть чугунными.

Если обходиться без шамотного кирпича, тогда это будет модель мини печки на дровах, а не на угле. Красный кирпич даже самого высокого качества от высоких температур, которые создают угольное топливо, со временем разрушается. В целом, чтобы сделать мини русскую печь своими руками, необходимо просто придерживаться рекомендаций.

Местоположение и подготовка основания

Лучшее местоположение для такой печи, если помещение дачи состоит из одной комнаты - в центре.В других случаях надо ориентироваться на простенки или места пересечения межкомнатных перегородок. Обязательно нужно учесть правила противопожарной безопасности.

Фундамент для конструкции такого размера не нужен. Однако в основу положить толстую прочную доску, закреплённую лагами, сверху - противопожарную прослойку. Это может быть обычный асбестоцементный лист.

Затем устраивают гидроизоляционный слой из полиэтилена и рубероида размером примерно 80 на 55 см.Насыпают тонкий слой песка.

Порядок кладки печи из кирпича своими руками

Следующий этап - сооружение самой печки:

  1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.
  2. Затем делают кладку второго ряда.
  3. В третьем ряду, выложенный из огнеупорного кирпича, строго над поддувалом, ставит решётка колосник.
  4. Кирпичи в четвёртом ряду идут на ребро.
  5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув ее асбестовым шнуром. Для крепления временно использовать пару кирпичей. Закрепляют проволокой.
  6. Пятый ряд выкладывают плашмя, выступают четвёртому.
  7. Кирпичи шестого ряда идут на ребро.
  8. Кирпичи в седьмом ряду снова кладут плашмя.Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
  9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность при помощи намоченного асбестового шнура.
  10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция - как сложить печку своими руками, которая поможет не запутаться в деталях.

Заключительные мероприятия

Еще один ряд кирпичной кладки. Вынув «вышибные» кирпичи, каналы печи сразу очищают от строительного мусора.Периметр конструкции аккуратно закрывают плинтусом.

Побелку или облицовку печи делают после пробного розжига.

Только после того, как побеленная или облицованная кафелем мини-печь полностью высохнет, её можно эксплуатировать. Чтобы мини печка для дачи радовала долго, спешить с её растопкой не стоит. Пусть она постоит неделю-две с открытыми дверцами.

Не рекомендуется сразу использовать уголь, надо дать печи время на первоначальный прогрев с помощью щепок.

Источник: https: // teplospec.com / печи-камины / как-сложить-мини-печ-из-кирпича-своими-руками-пошаговое-руководство.html

Мини-печь из кирпича для дачи своими руками - простая конструкция и эффективность

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками - по скорости и более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых мини-печки и будет схемена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне может служить основанием для печки.

  • После выбора места для мини-печки, в здании здания, в простенке, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция - битумные и битумно-полимерные мастики.
  • На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
  • .
  • На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполнить проволокой.
  • Второй ряд и все последующие кладут на глиняном растворе.Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
  • В четвертном ряду кирпичи кладут на ребро. Начало от начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» - укладывают их без уровня, уровень чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
  • Топочную дверцу перед установкой обматывают асбестовым шнуром и крепят проволоку. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

  • В пятом ряду кирпичи укладывают плашмя, в шестом - ребром, в седьмом плашмя, перевязка должна, и последний ряд кирпичей всегда выкладывают, соблюдая перевязку с первым.Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
  • В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
  • Устанавливать варочную плиту из чугуна на глиняный раствор и раствор на недопустимо, из-за степени разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
  • После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода - прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна труба дымохода, имеющая заднее расширение
  • Одиннадцатый ряд - участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода.На уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и первой глиняной заделкой

Завершающий этап - первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

  • Песчаная подсыпка под стартовым кирпичом не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
  • Отделка самая простая и экономичная - побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной основной и нижним кирпичным рядом. С металла печной фурнитуры и плиты смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другими технологиями от брызг и потеков побелки

  • В схемах-порядовках маленьких печей технических сложностей, и точно получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещении.Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:
  1. Просушка печки до разгонной топки должна быть полной - глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
  2. Разгонную топку производят на быстро сгорающем топливе - щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой.Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для экстремальных эксплуатационных условий - длительного контакта с открытым менем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменяют движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
  3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц: П = 1: 4 и 1: 5.
  4. Глиняные растворы для печей готовят опытным, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ - 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с упаковкой жирностью.Иногда в глиняный раствор добавляют добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах - стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь все функции отопительного агрегата - обогревает помещение, можно готовить пищу и сушить вещи.

Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой - для дымоходной трубы и варочной плиты.

. Но так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки, для устройства печи с другим размещением варочной плиты.

Снег своими руками - прекрасное новогоднее украшение дома, квартиры или ее маленького уголка, например, самодельным снегом можно украсить подоконник или елку…
Новогодний интерьер и украшение елки для многих - многих любимое занятие для всей семьи, и продумывать новогодние интерьеры порой начать еще с осени, а то и раньше. Для встречи Нового Года важно все: и роскошь новогоднего стола…
Канализационная насосная станция на частном участке - решение проблемы произвольного стока, когда по каким-то причинам канализационная система недостаточно стабильно работает на самотек.Частая причина такой нестабильности - невозможность создания уклон…
Дизайн туалета 2020 - это сочетание прочных и гигиеничных отделок, сантехника современного уровня и простой уход за туалетной стороной. Туалет - самое утилитарное помещение дома, и казалось бы, бытовой рационализм здесь - главное…
Дизайн комнаты 2020 - это сочетание функциональности и уюта, свобода выражения и модный стиль, эстетика без излишнего украшательства. Общая комната служит одновременно и гостиной и столовой.Возможны варианты современных студий…
Дизайн гостиной 2020 - это функционализм и эстетика, следование моде и признание классических идей. Дизайн квартиры 2020 - свобода и демократичность при максимуме, а еще - сближение с живым природой, как следование мировой тенденции, дизайны гостиных в 2020 году, реализуют минималистский подход: свобода, воздух, чистота и здоровый образ жизни. Звучит незатейливо, тем сильнее поражают новые дизайны квартир 2020 - неожиданные и смелые…
Дизайн прихожей 2020 - минимализм и «светлая тематика»: как можно больше воздуха, света, белая и пастельная палитры, и конечно - трендовые цвета: прохладная мята и цвет спокойного летнего неба…
Дизайн штор 2020 - это природная тематика, натуральность фактур, оттенков и тканей.В тренде все натуральные материалы для штор, зачастую и очень необычные. Дизайны штор в 2020 году демократичны и роскошны, многогранны и свободны…

Источник: https://stroyfora.ru/p/post-353

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками - ввести в тему печей для дома, а также подробная инструкция по чертежам и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию

  1. Отопительные.Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные.

    Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и минуя колосник, выходит через трубу.

Минусы прямоточных печей:

  • Низкий КПД, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для установки помещения.

Плюсы:

  • За счет того, что такие печи делают их кирпича, который держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные

Такой вид печей - усовершенствованные прямоточные.То есть, за счет количества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установке канальных печей следует линейную зависимость коэффициента полезного действия от длины канальной системы.

Колпаковые

Такая печь для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте - под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла.Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по данным.
  • Не требуется обычно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент.Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти области учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Источник: https: // o-remonte.com / pech-iz-kirpicha-svoimi-rukami /

Печь своими руками - пошаговая инструкция и порядок действий. Советы как сложить печку правильно (85 фото)

Производители печей на сегодняшний день каждый год все новые и новые модели металлических изделий, которые отапливаются благодаря твердым источникам горения. Однако многие люди, как и в старые времена, топят свои дома обычными печами из кирпича.

  • Так почему же так много хозяев обычные печи, нежели модные и ультрасовременные?

Положительные и отрицательные стороны готовых идей печей

Рассмотрим несколько причин, по которому очень часто выбирают старый вид отопления для дома:

Первый несомненный плюс это поддержание тепла кирпичной помощью.Посудите сами - такая печь держит тепло минимум сутки, при условии, что подбрасывать дрова один раз каждые шесть часов.

Возможность хранить тепло делает печь из кирпича очень экономичной, ведь ей не требуется постоянный источник топлива, более того они намного экологичнее, чем металлические «братья».

  1. Поверхность такая печь не нагревается до столь высокой температуры, которая могла бы оставить ожог на теле человека, наоборот, если прислонить к ней руку, можно почувствовать приятное тепло и уют.

Исходя из этого преимущества, можно сделать вывод, что, которое отдает печка, является более мягким и устойчивым. Более того, когда нагревается металл до высоких температур, происходит процесс горения вредных веществ, которые оказывают негативное влияние на органы дыхательных путей.

  • Помимо всего выше сказанного у кирпичной печи есть эстетика, посмотрите на фото самодельной печи и вы все поймете сами.
  • Минусом, пожалуй, является то, что холодное помещение достаточно долго нагревается, однако можно затопить ее немного раньше или приобрести специальные нагреватели, которые хоть немного, но согреют помещение, пока основное мощь будет прогреваться.

Области применения

  1. Печи своими руками на улице и в доме могут быть только готовить еду и греть дом, но также коптить мясные продукты питания, плавить и закаливать металл, поддерживать температурный режим и уровень ваку.
  2. Однако не стоит строить печь в помещениях, где будет находиться дом для животных, так как им все же придется дышать испарениями.

Виды

Самые распространенные кирпичные печи - это русская, шведская, колпаковая и голландка.

Последняя так называется в виду ее канал каналов. Печь очень легка в исполнении и конструкции, однако не стоит ожидать от нее сильных качеств, так как ее КПД составляет не более 45%.

Шведская печь очень удобна как для отапливания помещения, так и для готовки.Она имеет камерное исполнение внутри. В отличие от предыдущей печи, эта имеет более высокий КПД, который составляет около 60-65%.

Колпаковая печь способна сама регулировать благодаря уникальной конструкции. Обладает еще более высоким КПД - 70-75%. Однако используется только для отопления.

Знаменитая русская печь является проточной, так как в ней нет конвектора. Наиболее высокий КПД около 85%. Уникальный внешний вид, который ни с чем не перепутать.Присутствует возможность готовить русские национальные блюда, которые нельзя воплотить ни в одну другую.

Чертежи и схемы для кладки печей

Основной элемент - это, конечно же, камера с дверью, где происходит сгорание топлива. Под этой камерой находится еще одна небольшая, которая служит поддувом и сбором золы. Воздух, который попадает в печь, сначала проходит через этот отсек.

Далее идет хайло, откуда воздух попадает в сопло. Следующая инстанция воздуха - это конвектор в виде П-образного отсека.Далее следует воздушный конвектор, по которому поднимается воздух наверх в дымоход.

Когда воздух выходит из дымохода наружу, то последняя преградой на его пути становится «выдра», которая не дает попасть влаге, в т.ч. дождевым каплям, внутрь.

Как сделать кирпичную печь своими руками

Сперва необходимо определиться, что существует несколько видов кирпичей, из которых сооружается печь, а именно:

Керамический красный кирпич. Используется на самых низших рядах.

Печной кирпич более высокого качества, чем обычный красный. Так как она обладает повышенным режимом выдерживания температуры, то ею выкладывают топочный отсек.

Шамот. Кирпич который, выдерживает максимальную температурную нагрузку. Он используется для сооружения внутренней части печи, по которой воздух.

Обратите внимание, что необходимо строго соблюдать инструкции для правильного изготовления, иначе необходимо выполнить все, до начала, и начать сначала, а это очень и очень муторный процесс.

Место и способ расположения печи зависит от того, в какой части дома вы хотите ее поставить. Если дом большой, то наилучшим расположение будет близкое к спальням и более жилым помещениям.

Если вы хотите сооружать печку, которая будет инсталлировать как варочная панель или духовка, то обратную сторону можно расположить по другую сторону стены. Здесь все зависит от размеров дома и желания назначения печи.

Вы также можете узнать как сделать печь из металла своими руками и соорудить такую, однако отметьте преимущества и недостатки таких печей. Более того изготовление металлической печи сложнее, чем из кирпича, поэтому приложить немного усилий, если вы хотите сделать ее сами.

Основные устройства печей для установки обязательный для исполнения набор правил, благодаря которым печь получается правильной. Внимательно изучите инструкцию и только потом приступайте к сооружению.

  • Совет: для того, чтобы не ошибиться в процессе, необходимо сперва выкладывать ряд без использования раствора, а после того, как вы убедитесь, что все сделано правильно, ряд можно сажать на раствор.

Фото печей своими руками

Источник: https://clubsamodelok.ru/pech-svoimi-rukami/

Уличное барбекю из кирпича своими руками для дачи фото пошаговая инструкция

Если есть сад, или дачный участок, то можно построить кирпичное здание, которое будет служить нам в течение многих лет.Кирпичное сооружение для готовки становится все более популярным, поскольку оно идеально подходит для любого садового участка.

Можно создать уютный уголок для отдыха, где мы будем проводить летние дни. Идеально подходит для приготовления различных блюд на открытом воздухе.


Сделать уличное барбекю можно своими руками, это пошаговая инструкция, как сделать самый простой мангал.


Для начала необходимо выбрать место для нашего строения, потом разметить прямоугольник под фундамент, в нашем случае это 1х2 метра.Размерить, чтобы все углы были прямыми, потом вырыть яму согласно размерам на глубину 500 мм.


Далее засыпать щебень, примерно глубиной 300 мм, утрамбовать, остальное место залить цементным раствором с песком, марки М300, для армирования подойдёт арматурная сетка для фундамента, которая должна находиться внутри нашего цементного слоя.

Фундамент под барбекю своими руками


Когда стяжка схватится и будет готова, это примерно две недели, нужно проверить всё строительным уровнем на предмет её ровности и можно приступать к укладки первого ряда.Первый ряд нужно положить очень ровно, от этого зависит всё дальнейшее строение, исправить будет невозможно.


Как видно из рисунка, между кирпичами, расстояние в 10 мм для растворного шва. Лучше использовать строительный кирпич полнотелый одинарный марки М200. Он более плотный и отлично режется. Так как необходимо будет его резать пополам, для этого используем болгарку с отрезным диском по камню.


Для того, чтобы зазор между кирпичами был одинаковый вставляем распорки, это были куски арматуры или кусочки профильной трубы размером квадрата 10х10 мм.


При помощи молотка и уровня, точно выставляем ровность поверхности.


Для кладки кирпича подойдёт обычная смесь цементная кладочная, так как сооружение стоит на улице и температура в барбекю будет невысокой. Когда начинает схватываться, распорные клинья следует удалить.


После укладки каждого ряда проверяем уровень по вертикали и горизонтали, а также ровность углов.


Когда доходим до ряда, где должна быть топка, размещаем временную поддержку, используя ДСП или фанеру.


Далее в следующем ряду кирпичей ставим перпендикулярно предыдущему слою, более длинной стороны к центру будущей решётки.


Металлические кронштейны, которые будут служить в качестве армирующего материала, покрываем антикоррозийной краской.


Дальше укладываем армирующие полосы под будущие висящие кирпичи, при этом опять распорками выдерживаем толщину шва.


Установка заднего ряда с армирующими полосами.


Вот так должна выглядеть топка с временными поддержками.


Между последовательными слоями кирпичей, размещены КАНАЛЫ - направляющие решетки. Такие каналы расположены (временно) на задней стенке и ширину шва.


Дальше куском арматуры проверяем, как будет двигаться наша решётка по этому рельсам.


Когда раствор схватился, убираем все вспомогательные элементы.


Далее выкладываем пол, клинкерным кирпичом, или другим, можно даже и плитку положить.


Для набивки швов снаружи для красоты, используем специальный узкий шпатель.


И так внизу у нас будет ходить лист металла, который нужно вырезать в размер, а сверху по рельсам будет двигаться решётка с мясом.


Для удобства у нас есть ещё соседний отсек, который необходим, как столик для подготовки продуктов к жарке.Он изготовлен из гранитной плиты, которая просто приклеивается клеем на ряд кирпичей. Размер самого устройства зависит от решётки, поэтому перед началом начала нужно установить решётку из нержавеющей стали.


И вот в итоге, что должно получиться. Мы сделали уличное барбекю для дачи своими руками.


Конечно, это самая простая конструкция, но её запросто можно сделать самому.Существует много более серьёзных барбекю с мангалом и их делают профессионалы. Вот некоторые из них.

Смотрите далее и выбирайте строительные материалы для дачи и барбекю.

← Костровая яма для костра на даче элемент ландшафта дизайн дачного участка Беседки красивые с барбекю мангалом печи проекты беседок для дачи летняя кухня фото →
<Предыдущая Следующая>

устройство, схема, пошаговая инструкция с фото и видео и прочее

При упоминании о русской печи возникают ассоциации со сказкой и волшебством.А ещё - с невероятно вкусными и ароматными блюдами и тёплой атмосферой. Поражает то, что первый простой очага не угас даже в нашу технологическую эпоху. Возрождению индивидуального строительства этот замечательный отопительный агрегат и сегодня в почёте у владельцев загородных домов. Сделать его своими руками, имея под рукой инструкцию, будет не так и сложно.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в ее функциональности - она ​​используется и как варочный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сообщество может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах.Здесь же невозможно представить себе удобную конструкцию с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская обладает уникальной способностью, которая имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки приводятся в состояние очень высокой температуры даже после полного прогорания топлива. Излучаемые внутренние инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого метода приготовления пищи заключается в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой функциональный прибор с варочной системой, водонагревателем и местом для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

  • Наличие плит и подтопки.Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
  • Размещение на тыльной стороне печи камина, который выходит в дополнительную комнату. Практичность такого высока, поскольку при наличии двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
  • Пристроенная к печи груба или топчан. Они увеличивают комфорт и удобство отопительного прибора, хоть габариты современного лежанок и не сравнить с размерами печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции . По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседних комнат, а также теплогенераторы с нижним обогревом. Наличие у последних подтопков позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышенияотдачи появляется возможность отапливать помещение увеличенной площади без расширения габаритов теплообменника.

Нижний обогрев увеличивает тепловую производительность

Достоинства и недостатки (таблица)

Плюсы Минусы
Высокий КПД - от 50 до 70%. Способность работать только на такого большого топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция. Громоздкость конструкции.Дополнительная нагрузка на перекрытие - устанавливать её можно только на первом этаже.
Нетребовательность к материалам - при постройке печи можно обойтись только кирпичом, песком и глиной. После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача. Неэффективный дымооборот - при просчётах в строительстве отопительный прибор может дымить.
Долговечность. Неудобство при чистке топливника от золы.
Возможность отопления дополнительного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, этот в прямом смысле сказочный агрегат может отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Смотрите также пошаговое руководство по возведению печи-голландки своими руками: https://aqua-rmnt.com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

Устройство и особенности конструкции

Построенная по всем канонам печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

  1. Подпечье. Углубление у основания предназначается для хранения и сушки дров.Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
  2. Печурка - холодная ниша для хранения посуды.
  3. Шесток - ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
  4. Под или лещадь - расположенное под небольшим уклоном к шестку днище горнила (варочной камеры).Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
  5. Горнило - пространство внутри печи, выполняющей функции топливной и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, - своего рода переходная зона между горизонтальными участками печи с разной температурой.
  6. Перетрубье - то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
  7. Самоварник (по-другому душник) - узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современный печах душник не обустраивают.
  8. Вертикальный газоход над шестком
  9. Вьюшка - лючок, полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которая регулируется тяга в печи.
  10. Задвижка дымовой трубы.
  11. Лежанка.

На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом - не больше кирпича, что превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

Строение внутреннего пространства русской печи

Огромное влияние на характеристики отопительного прибора прибора загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по разной плотности газов, причём эксперименты отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка сделать максимально гладкими. Увеличивает способность турбулентности уносить часть кислорода, повышая способность газогенерирующей способности отопительного прибора.

Поступающий в печь поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила.Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи.

Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счет чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.

Благодаря особенностям дымооборота печь длительное время остаётся тёплой

Как можно заметить, дымооборот русской отличается минимальным температурным градиентом. Постоянство разогретых газов, а также их постоянная циркуляция в рабочей температуре приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива.И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи - чистить её придётся всего несколько раз за всю жизнь.

На нашем сайте представлено большое количество инструкций по самостоятельному монтажу печей разных конструкций и сложности, в их числе и печка Кузнецова: https: // aqua-rmnt. com / отопление / печ-кузнецова-пошаговая-инструкция-по-изготовлению.html.

Размеры, чертежи и порядовки

Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры чертежей и порядовок

Русская печь: чертежи и порядовки
Чертёж русской печи с нижним подогревом
Чертёж русской печи с варочной тарелкой
Чертёж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях.Наша цель - соорудить практичный и функциональный агрегат с варочной и водогреющей баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а также предоставить полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.

Чертёж и порядовки к русской печи (фотогалерея)

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не подготовьте всё необходимое заранее - это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

  • Пара разноразмерных мастерков из нержавеющей стали.
  • Расшивка для швов, если планируется такой вид отделки.
  • Молоток-кирка каменщика.
  • Резиновая киянка.
  • Угловая шлифмашина (болгарка) с отрезным кругом.
  • Электрическая дрель с набором свёрл.
  • Инструмент для точности кладки (уровень, отвес, угольник и шнур-причалка).
  • Ножницы для работы по металлу.
  • Ёмкости для смешивания раствора.
  • Сетка для просеивания глины и песка.
  • Рулетка.
  • Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

  • Кирпич красный (марка не ниже М-150) - 1900 шт.
  • Песок - 300 кг.
  • Глина (как можно более жирная) - 250 кг.
  • Картон базальтовый или другой негорючий уплотнитель.
  • Рубероид для влагоизоляции фундамента.
  • Варочная панель двухконфорочная размерами 400х700 мм.
  • Топочные дверцы размерами 250х210 мм и 250х180 мм.
  • Колосниковая решётка 200х280 мм - 2 шт.
  • Колосниковая решётка 250х380 мм.
  • Дымовая задвижка 180х260 мм.
  • Прочистные дверцы 130х130 мм - 2 шт. и 130х200 мм - 1 шт.
  • Поддувальная дверца - 250х150 мм.
  • Заслонка горнила - 380х450 мм.
  • Бак водогрейный 120х280х500 мм.
  • Уголок стальной с полкой 60 мм - 1.5 м.
  • Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента - щебнем, песком, цементом и досками для обустройства опалубки.

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазорной не менее 40 см . Кроме того, зоны с повышенной температурой информации также могут находиться негорючими материалами, например, плитами из базальтового картона. Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируется установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала.

Варианты возможного расположения печи в доме

Лучше всего размещать отопительный агрегат таким способом, чтобы топить его можно было с кухни или веранды, а лежанку или камин вывести в гостиную или спальню.

Строительство фундамента

Русская печь представляет собой габаритную, массивную конструкцию, то ее основание обеспечивает устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0,7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность подвергают обработке трамбовкой, после чего выравнивают тонким песчаным слоем, которые также подвергают проливанию.

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагостойким материалом, имеющим изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя . Раствор доводят до состояния густой сметаны, после чего заливают до высоты высоты опалубки.После этого подвергают воздействию штыкованию и бетонную поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетонно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того, чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнить швы и не прикладывать чрезмерных усилий при укладке кирпичей.Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле действительно не так просто. Дело в том, что можно только одним способом избежать растрескивания поверхности параметры температурного расширения кладочного грунта и кирпича. Конечно, можно приобрести специальную смесь для установки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающего раствора? Он достаточно прост - максимально использовать жирную глину, добавляя в нее до 3 частей песка .

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде.После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

приготовить другой по составу раствор делают несколько миниатюрных замесов с различными материалами песка, фиксируя пропорции на бумаге. После этого из каждой пробы формируют плоские лепёшки, которые оставляют на несколько дней до полного высыхания. Лучшим считается тот состав, который меньше всего растрескался в процессе сушки.

Не следует приготавливать слишком много раствора.Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё - ненужная трата времени и сил.

В следующем материале вы найдёте пошаговое руководство по строительству печи-шведки с расчётами и порядовкой: https://aqua-rmnt.com/otoplenie/pech-shvedka-svoimi-rukami.html

Кладка русской печи: пошаговая инструкция

Внешний вид будущей печи

Позвольте дать несколько советов, которые сделают работу более простое, а построенное сооружение - безопасным.

  1. используйте только качественный кирпич, в теле которого нет трещин.
  2. При заполнении швов внутри не должно быть пустот и промежутков, а их толщина должна укладываться в пределах 5–8 см. Помните, что обмазывать стены глиной для их герметичности - не лучший вариант, поскольку при этом падает теплопроводность.
  3. Перед тем как укладывать кирпич, его рекомендуется вымочить - в таком случае он не будет вытягивать жидкость из раствора.

Кирпич перед кладкой вымачивают ещё и по другой причине.Во время сушки он будет обезвоживаться одновременно с системой, что будет лучшему сцеплению и упрочнению стенок.

Чтобы конструкция была аккуратной, выдавливающие из швов излишки глины надо сразу же подбирать, не допуская высыхания. Стенки печи могут выкладываться в кирпич или полкирпича, тогда как внутренние камеры - в половину, а то и в четверть его размера. Опытные мастера средних размеров топлива достаточно прогревается до 15 см, что так она быстрее прогревается и не требует дополнительной на предварительную топку.

Кладку удобно вести, ориентируясь на порядовку. Для этой схемы распечатывают отдельные листах бумаги, чтобы в процессе работы следовать выбранной инструкции.

  1. Первый ряд выкладывают с особой тщательностью, ведь он задаёт геометрическое соответствие и ровность сооружения. Начинающим печникам лучше начертить контуры печи мелом на основании же сначала произвести пробную укладку насухо. При работе последовательного порядка: сначала выкладывают периметр конструкции, а заполняют его согласно схеме порядовки.

    Кладка 1-го ряда выполняется всплошную

  2. Вторым начинают формировать стенки, прочистные каналы и низ зольника.

    Кладкой 2-го начала начинают формировать внутренние камеры

  3. Прежде чем начать третий ряд, устанавливают дверцу поддувала и люк прочистной камеры. Надёжно закрепить их в кладке отрезки стальной проволоки, которую одним концом прикручивают к дверным рамкам, а другим укладывают в межкирпичный шов.

    Приступая к 3-му ряду устанавливают чугунные дверцы

    Чтобы места примыкания печной чугунины не растрескивались во время эксплуатации, металлические элементы можно обмотать асбестовым шнуром или уплотнить зазоры при помощи базальтового уплотнителя.

  4. Четвёртый ряд закрывает полости, расположенные у стенок, и формируется перекрытие подового канала.

    Кладка 4-го ряда

  5. Начиная пятый, устанавливают колосники и начинают ряды формировать топку. Часто в этих целях используют распущенный на две части шамотный кирпич. На этом же уровне монтируют дверцу малой топливной камеры, которая ниже предоставляется подового канала.

    5-й ряд: монтаж колосниковой решётки и топочной дверцы

  6. На шестом ряду выкладывают топку и монтируют водонагреватель.

    Установка водогреющего бака в 6 ряду

  7. Седьмой ряд. Установка колосников малой топливной камеры и большой топочной дверцы. Правую стенку стягивают металлической полосой, которую укладывают в шов и фиксируют наружные края кирпичей вертикальными зацепами. Как и боковые поверхности топки, её задняя стенка выкладывается насухо. При этой части топливника, примыкающие к внешним стенкам, работают с зазорами для улучшения теплоотдачи.

    Особенности установки 7-го ряда

  8. Восьмым и девятым рядом продолжают наращивать внутренние каналы, а также закрепляют малую топочную дверцу.

    Кладка 8 и 9-го ряда

  9. В десятом ряду соединяют своды двух топок, одновременно выкладывая днище горнила. При этом проёмы каналов, расположенных у задней стенки, должны быть открытыми. Здесь же каменного кирпича перекрывают бак для воды.

    10-м рядом формируют днище горнила

  10. На 11 ряду подготавливают основание под варочную плиту, для чего над топочными дверцами крепят стальной уголок. Кроме этого, в задней части большой топки устанавливают колосниковую решётку.

    11-й ряд: монтаж варочной плиты

  11. 12-й и 13-й ряды - формируют основание дымохода и стенки варочной камеры (горнила). Здесь же устанавливают задвижку, которая будет перекрываться канал между камерой и дымоходом.

    12-ый и 13-ый ряд

  12. 14-м начинают начинать обустраивать боковой ход из горнила в дымовой канал, наращивают стенки варочной камеры и проводят отверстие под задвижку.

    14-й ряд: формирующийся канал для отвода продуктов сгорания

  13. С 15 серии начинают сужать кладку для перекрытия горнила и ведут дальнейшую выгонку дымового канала.

    В 15-м ряду начинают формировать основание своданила

  14. На 16 ряду боковых стенок печи скрепляют металлическими полосами подобно тому, как это было сделано с правой стороной агрегата в седьмом ряду.

    Особенности установки 16-го ряда

  15. 17 ряд. Укладывают второй металлический уголок над нишей варочной плиты и обустраивают боковые основания свода варочной камеры.

    Работы, которые проводят при кладке 17-го ряда

  16. На 18 ряду устанавливают куполообразный шаблон и выкладывают арочный свод горнила.

    Арочный свод 18-го ряда

  17. В 19 ряду металлической полосой укрепляют стенку в устье печи. Продолжают наращивать боковые стенки, которые нужны, чтобы удерживать засыпку.

    Крепление металлической полосы в 19-м ряду

  18. 20-й ряд. Увеличивают высоту стенок ещё на один кирпич, после чего свод для лучшей теплоизоляции засыпают песком.

    После 20-го ряда наружную сторону свода печи засыпают песком

  19. 21-й ряд формирует перекрытие печи.Здесь же начать сужать перетрубье.

    21-й ряд: перекрытие, закрывающее печную засыпку

  20. Для снижения скорости газового потока в 22-м ряду устанавливают металлический лист с вырезанным круглым проёмом. Продолжают уменьшать сечение перетрубья.

    Особенности сооружения печи в 22-м ряду

  21. В 23-м ряду в дымовой канал монтируют прочистную дверцу и наращивают выходной канал.

    23-й ряд: начало дымового канала и обустройство прочистки дымохода

  22. Начиная с 24-й ряд, устанавливают задвижку для регулировки тяги.

    24-й ряд: монтаж задвижки

  23. 25 и 26-й ряд нужны для перекрытия пространства над регулировочной заслонкой.

    Особенности порядовки 25 и 26-го ряда

  24. С 27-го по 29-й ряд объединяют перетрубье и дымоход.

    Последние ряды печи объединяют перетрубье с дымоходом

После этой работы по сооружению печи завершённой. Остаётся соорудить дымоход, после чего можно будет проводить пробную топку.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новая колпаковая печь, рассчитанная с помощью компьютерного моделирования.Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

  • Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
  • В месте перехода потолка в чердак труба должна утолщаться.
  • Нижняя часть дымохода кладут на такой же раствор, как и печь.
  • Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
  • Выше кровли дымоход сооружают на растворе с добавлением цемента.
  • Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют конфигурацию геометрии и отклонение от вертикали при помощи уровня или отвеса.

Способы отделки русских печей

Декорирование русской выполняемой работы:

  • расшивкой кирпичной кладки;
  • оштукатуриванием;
  • отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке является самым простым способом, весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают белой глиной в воде. Подобная побелка экологически чистым, безопасным для окружающего покрытия. Кроме того, благодаря ей готовится основа для финальной отделки - росписи. Узоры, покрывают стенки печи, могут повторять национальные или сцены из сказок, представляют собой флористические завитушки, стилизацию под гжель, хохлому и т. д. - всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».

Для отделки керамической плиткой используются только термостойкие виды кафеля - терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плитки и является одним из самых красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.

Как можно декорировать русскую печь (фотогалерея)

Если планируется не расшивать кладку, а облицовывать ее керамической плиткой или оштукатуривать, то обязательно закрепите на поверхности стен металлической сетку.Иначе декоративная отделка при нагревании конструкции будет отваливаться.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать ее отопительные возможности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке поверхности, расположенные ближе к очагу, будут просыхать быстрее удаленных поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть появление трещин на границах швов.Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Из-за необходимости длительной сушки печи, приступать к её возведению рекомендуется в тёплое время года.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или топливную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Очаг разжигают только после полного высыхания стенок

Топку начинают начинать только после завершения периода предварительной сушки . Для этого в течение двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата в максимальном режиме.Во время «обкатки» обязательно осматривают поверхность стенок на предмет трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Несколько советов по безопасной эксплуатации

  1. После длительного простоя обязательно проверьте все поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
  2. Перед каждой топкой проверяйте наличие тяги.Если в помещении идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
  3. Закрывать вьюшку можно только после полного прогорания дров.
  4. Рекомендуется удалить сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества текущего топлива.

Видео: создаём русскую печь из кирпича своими руками

Правильно и аккуратно построенная русская печь только обеспечит помещение комфортным теплом, но ещё и создаст неповторимый самобытный стиль, настолько родной и близкий, что любой гость будет навсегда очарован и покорён интерьером вашего дома.Если же вы ещё и будете использовать отопительный прибор для готовки, то в полной мере ощутить вкус и аромат настоящих русских, суточных щей или ароматной томлёной каши.

Разносторонним увлечениям на разные темы, но самые любимые - техника, технологии и строительство. Практическая работа в этих областях не только теоретическая, но и теоретическая.Оцените статью: Поделитесь с друзьями!

порядовка для кладки, чертеж, как сложить кирпичную печку на улице во дворе, фото

Приготовление пищи с помощью уличных печей позволяет получить вкусное мясо и овощи. Такие конструкции безопасны , оборудуются коптильней, топливо в них разгорается в любую погоду .

Покупка или постройка барбекю - это возможность отдыхать на свежем воздухе большую часть года . При этой кирпичной печи не только не займет много места на участке, но и выгодно украсит придомовое пространство.

Виды кирпичных печей

Различия печных устройств проявляются в особенностях кладки, формах и размерах .

Простое барбекю

Востребованная конструкция уличного сооружения - печка-барбекю.Возводят ее с применением простой кирпичной кладки, напоминает букву «П» .

Внутренние закрепительные стенки имеют несколько выступов , чтобы установить на них решетки для мяса и металлический лист для углей. Конструкция по весу небольшая , поэтому не придется обустраивать массивный фундамент.

Для основания выбирайте обрезки бетонных столбиков . Устройство возводите до той высоты, которая будет удобной с позиции комфортного приготовления пищи.

Уличная плита с коптильней

В конструкции такой печи над варочной поверхностью в дымосборнике оборудуется коптильня . Создать ее получится из более доступных материалов, чем барбекю. Особенностью плиты с коптильней служит отсутствие огнеупорной кладки .

Схема прямоточного дымохода для печи

Это устройство возводить сложнее , чем предыдущее, но повышенное удобство эксплуатации и привлекательный внешний вид перекрывают все недостатки.

похожи на камин . Однако это не совсем так. Пользоваться открытым огнем в печке этого типа опасно. Это объясняется трубы - выполняют ее прямоточной.

Готовят на таких печах с использованием углей . Дрова применяют лишь при большом удалении от жилых и хозяйственных построек.

Как сложить печь из кирпича на улице своими руками

При строительстве печи важно строго следовать всем этапам , описанным ниже.

Выбор материалов

Для сооружения печи применяют материалы:

  • Шамотный кирпич. Нередко использовать газобетон . Такие материалы отлично справляются с высокими температурами.
  • Готовые конструкции из металла . В этом случае стоимость установки пластиковой плиты довольно большой.

Газобетонные блоки стоят намного меньше, чем качественный кирпич. Но внешний вид конструкции будет не очень выигрышным.Такие печи обязательно облицовываются .

Внимание! Распространенный вариант - приобретение готовой печи . Это объясняется простотой монтажа по прилагаемой инструкции.

С покупкой топочной камеры дела обстоят сложнее. По этой причине ее возводят самостоятельно.

Инструменты

Для сооружения кирпичной печи готовят следующие материалы и инструменты:

  • шамотный кирпич;
  • лопата ;
  • капроновая веревка ;
  • глина необходимой жирности;
  • песок ;
  • цементный порошок ;
  • дверцы для поддувала и топки;
  • кельма ;
  • болгарка ;
  • строительный уровень .

Порядовку выбирайте в соответствии со вкусовыми предпочтениями.

Подготовка места во дворе

Уличную печь размещают в месте, удобном одновременно для отдыха и приготовления пищи . При этом вносит конструкцию в план участка еще на этапе постройки дома. В случае с уже имеющимся зданием следует выбирать место для уличной печи из кирпича в соответствии с условиями:

  • Провести свет к месту расположения печи.
  • Выбор размеров зависит от личных вкусов хозяев участка и функций будущей конструкции.
  • Между сооружением и беседкой проложить дорожку .
  • Устанавливать печку с подветренной стороны . Это исключит попадание дыма в жилое строение.
  • Нельзя строить уличную печь рядом с кустами и деревьями - растения не любят излишнюю жару.
  • Не размещать рядом с конструкцией легковоспламеняющиеся предметы .

Вам также будет интересно:

Чертеж фундамента

С места монтажа убрать весь мусор, выровнять . Работы выполняйте в такой последовательности:

  • При помощи капроновой веревки разметьте площадку. Фундамент должен изменить габариты печи на 10 см с каждой стороны.
  • Выкопайте полуметровый котлован .
  • Замесите раствор .Смешайте песок с «трехсотым» цементом в использовании 3: 1 . Затем перемешайте полученный и добавление воды. Сделайте смесь жидкой.
  • На дно ямы засыпьте щебень , а затем утрамбуйте получившуюся «подушку». Теперь заливайте жидкий раствор.

Для справки. Фундамент застывает около двух недель .

Приступая к строительству

Создайте план работ . Подготовьте схему печи.Определитесь с размещением конструкции, ее назначением и внешним видом . Составив план, легко рассчитать количество строительных материалов.

Внимание! Выбирайте материалы только высокого качества . Для хорошего кирпича использовать минимальное количество раствора. При выборе б / у кирпича очистите поверхности каждого элемента.

Требования к устройству печи из кирпича:

  • Делайте раствор для кладки пластичным .Не допускайте его разжижения. Это позволит исключить подтеки и гарантирует заполнение швов.

  • Просеивайте смесь через сито с мелкими ячейками (до 1,5 мм) .
  • При использовании жирной глины смешайте ее с песком до получения нужной консистенции.
  • Замешивайте раствор тщательно . Всю смесь перед началом работы проверьте руками. Не оставляйте комков. Однородность раствор - главная цель его замешивания.
  • Перед замешиванием раствора проверьте жирность глины. Для этого возьмите по одному литру глины разных составов и скатайте из них шарики по 0,5 см . После высыхания уроните каждый из них на ровную поверхность с метровой высоты . Шарик, максимально сохранивший свою форму , является подходящим для создания раствора.
  • За двое суток до начала работ замочите глину в воде .Она приобретет нужный уровень пластичности.

После подготовки приступайте к возведению печи.

Процедура кладки. Порядовка

Когда основание застынет, накройте его рубероидом . Стыки промажьте мастикой . Этот слой станет гидроизоляционным. Далее идет процесс установки:

  • В начале работ використовуйте только целый кирпич , затем - ¾ и ½ изделия . За счет этого порядовка крепко свяжется.После окончания каждого ряда проверяйте его горизонтальность уровень.
  • После завершения первого ряда установка дверцу подувала. По контуру обмотайте ее шнуром из асбеста для уплотнения.
  • Закрепите дверцу, уложив в порядовку проволоку 3 мм толщины .

Внимание! Не рекомендуется сначала установить металлические пластины , а потом прикреплять к ним дверцы .Фиксируются они только сварщиком стали (что объясняется сложностью приваривания чугуна к).

  • Болгаркой проделайте в кирпиче борозду , в которую будет уложена проволока.
  • Зазор, образованный между дверцей и кирпичом , уменьшите до толщины на 1 см .
  • Перекрыв поддувало, проведите монтаж колосниковых решеток . Для этого в кирпиче сделайте зарезы. Так решетка будет размещена строго по зазору.
  • Продолжайте возводить печь до тех пор, пока не потребуется установить в вторую дверцу . Подрезайте кирпич болгаркой. Между кладкой и металлическими деталями соблюдайте зазор в 1 см .
  • Закройте верхнюю часть удерж - металлической или каменной.

Фото 1. Пример порядовки уличной печи с мангалом и варочной верхней, содержит 24 ряда без учета дымохода.

Дымоход

Возведите на уличной печи модульный дымоход.Он прослужит довольно долго. Еще одно преимущество выбора такой конструкции - простота установки . Для изоляции стыков використовуйте термоустойчивый герметик .

Сооружайте дымоход в соответствии с определенными правилами :

  • Если будете во время отдыха смотреть на огонь, приобретите дверцу со стеклянной вставкой .
  • Стыки между модулями делайте плотными .
  • Кронштейны устанавливайте через каждые 2 метра .
  • В стенах или перекрытиях не оставляйте зазоров .

Фото уличных печей

Фото 2. Пример простой уличной печи из кирпича, с крышей, но без каких-либо дополнительных устройств.

Фото 3. Кирпичная печь с мангалом и двумя столешницами для приготовления пищи на улице.

Фото 4. Целый уличный комплекс из кирпича с рядом, камином и мангалом для полноценного отдыха.

большие трудности

Для кладки уличных печей подбирайте раствор, способный прочность под воздействием осадков . Если добавить часть цемента в глино-песчаную смесь, получатся довольно крепкие швы. Готовые огнеупорные составы, не размываемая вода, используйте с осторожностью - кладка станет прочной и при большом нагреве растрескается.

При выборе габаритов уличной печи увеличенное сечение дымохода и меньшую высоту в сравнении с домашними конструкциями.Выберете сечение 350 кв. см .

Основные ошибки при кладке печи:

  • Кирпич ставится без перевязки шва .
  • Футеровка не учитывает коэффициентов расширения кирпичей. Кирпич для кладки и шамотный обладают разными показателями. Укладывайте их с определенным промежутком. При крепже этих элементов тесную кладку быстро разрушится.
  • Металлические элементы установлены таким образом, что находятся в взаимодействии с огнем .Перед установкой топочной дверцы обмотайте ее асбестовым шнуром, чтобы при нагревании она не разрушила кладку. Металлическую плиту зафиксируйте так, чтобы она не была зажата кирпичами, а лежала свободно.
  • Печь не полностью установлена ​​на фундамент . Это приводит к смещению или заваливанию конструкции.

Полезное видео

Видео, в котором рассказывается о некоторых тонкостях строительства кирпичных печей-барбекю на улице.

Важно выбрать место для конструкции

Построить уличную печь из кирпича простые инструкции получится у каждого .Место для нее выбирайте вблизи беседки или другого места отдыха. Не располагайте прибор около дома или садовых растений. Возводите конструкцию так, чтобы она находилась с подветренной стороны к дому.

Уличный камин своими руками пошаговая инструкция


Самым прекрасным способом отдохнуть, восстановить силы, провести время с семьей и близкими друзьями, традиционно считается пикник на природе. А если у Вас есть собственный загородный участок или дача, то пикник можно устроить прямо на нем, установив мангал или соорудив камин своими руками, который еще долго будет служить местом встречи и приготовления вкусных блюд.

Когда-то уличные камины считались предметом роскоши и богатства, но сейчас это достаточно обычная вещь в любом загородном или на даче. Они функциональны и предназначены для комфортного пребывания и готовки пищи.

Камин на улице своими руками

Для того, чтобы приобрести уличный камин не много усилий, к же можно попробовать сделать его своими руками. Достаточно только достать нужные чертежи и определится с деталями постройки.

Виды уличных каминов

Конечно, есть много вариантов уличного камина, который можно построить на своём земельном участке.Поэтому мы сейчас ознакомимся с некоторыми из них.

Русская печь

Она напоминает своим внешним видом обычную русскую печь, только внутреннюю среду, а на улице за его пределами. Отличаться будет лишь тем, что имеет утеплённые боковые стенки, которые сокращают расход дров при готовке. Также печь хорошо поддерживает тепло, поэтому в ней можно готовить различные блюда, начиная от шашлыка, заканчивая домашним супчиком.


Русская печь - оригинальный камин для улицы

Печь-мангал

Это своего типа уменьшенная русская печь.Подходит для приготовления любых блюд. В ней есть возможность жарить, тушить, выпекать, томить и даже коптить. Важно, что для копчения потребуется оставить в топливнике несколько углей, подсыпав их сухими опилками. Неплохой вариант камина на улице для тех, кто любит готовить на огне.

Разновидности

Как и в случае домашнего очага, существует несколько видов каминов, устанавливающихся на улице. Перед тем как сделать выбор в пользу одного из них, следует познакомиться с их особенностями внешнего дизайна и принципом работы.

  • Печь-камин. Прототипом данной модели является русская печка. Она популярна тем, что дает возможность готовить пищу запеканием. Уличные печи имеют свои отличительные свойства. Так как теплообмен происходит с высокой скоростью. Для этого повышают изоляционные свойства стенок печей с дополнительным слоем и образования пустот, используя воздух.
  • Встроенный мангал. Для нас мангал ассоциируется с шашлыком или способом его приготовления, хотя у многих ближневосточных народов он считается универсальным инструментом для готовки.Топливник такого камина выполнен в виде чаши с вертикальными стенками. После сгорания дров, оставшиеся угли для жарки, выпекания и даже для копчения продуктов. Камин с мангалом на даче всегда пользуется спросом при проведении семейных праздников.
  • Азиатский тандыр. Особенности конструкции этого вида печи позволяют готовить пищу на горячей поверхности стенок топки. Такой способ пришел к нам из Средней Азии до сих пор пользуется популярностью среди любителей пищи, приготовленной на природе.Тандыр может сочетаться с классической топкой камина. Такое устройство позволит готовить еду и любоваться пламенем одновременно.


Каминный комплекс загородного дома

  • Печь-коптильня. Подобный тип устройства считается редкостью для частного дома. Оно основано на том, что топочная камера и отдел для продуктов отделены друг от друга. Дым, который получается в результате горения дров, не выходит сразу в дымоход, а проходит через камеру с продуктами.Возможна реализация моделей для холодного и горячего способов копчения.
  • Классический камин. Свое название он заслужил, благодаря внешнему очертаниям. Это уличный очаг, окруженный порталом из камня или кирпича. На самом деле камень может быть всего лишь декоративной отделкой, а топка имеет расширенные функции мангала, барбекю, гриля.

Полезно знать: Для чего нужен дымовой зуб в камине, как его правильно сделать

Самостоятельное строительство

Чтобы построить уличный камин своими руками, необходимо определить место его установки.Как работающее устройство должно быть не только функциональным, но и безопасным.

Самыми распространенными местами установки камина терраса, беседка, открытый участок в безветренном месте.

При установке на террасе дымоход пристраивают к стене дома. В беседке возводят его, пропуская сквозь крышу. Конструкция под открытым небом не нуждается в соблюдении требований высоты к дымоходу, но и исключать полностью его из модели нельзя.

Поэтапная кладка камина выполняется в соответствии с одним из выбранных готовых схем. Как и любой тип каминов, уличный нельзя возводить, использовать только на интуицию. Эта сложная теория, подразумевает четкое следование определенному алгоритму. На первом этапе следует приготовить весь материал, чтобы работы не останавливались на длительное время.


Схема строительства очага мангала

Нам понадобится кирпич огнеупорный, кирпич огнеупорный, кирпич, глина, песок, щебень, цемент.К глине предъявляются особые требования, ведь прочность кладки напрямую зависит от ее жирности. Для оценки этого напитка необходимо использовать кусочек глины водой, размять его в руке и сохранить в виде лепешки. Эта сделанная из глины, сделанная из глины, не должна трескаться, но если при падении она сохраняет целостность, обладая прочностью, тогда глина считается пригодной для печного дела.

Установка фундамента

Даже тот факт, что камин оборудуется на улице во дворе, не отвергает надежного основания в виде фундамента.Определяются его контуры, как площадь камина, увеличенная по каждой стороне на 10 см. Затем выкапывается котлован на глубину 70 см.

Чтобы не тратить дорогостоящий раствор, дно котлована засыпается щебнем, следует хорошо утрамбовать, во избежание осадки конструкции. Песчано-цементный раствор готовится так, чтобы на одну часть цемента приходилось две части песка.

Фундамент должен быть приподнят над поверхностью земли, поэтому по периметру готовится опалубка и заливается раствором.На полное затвердевание фундамента может уйти около 3 недель времени. Все работы придется временно остановить.


Фундамент устойчиво устойчиво стоять

Основная кладка

Чтобы правильно построить печь или камин, необходимо каждый ряд выкладывать в точности по схеме. Но первоначальная поверхность фундамента настилается рубероид в два слоя, который обеспечит нужный уровень гидроизоляции. Далее следует укладка сплошного слоя из кирпича. Очень важно соблюдать горизонтальный уровень основания.

Полезно знать: Как сделать камин в беседке, практика строительства беседки и камина

Каждый последующий ряд проходит согласно рисунку с перевязкой кирпичей. Чтобы установить колосниковую решетку, кирпичи, на которые она опирается, обработайте болгаркой, выполнив в них углубление. Перед тем как установить дверцу в нишу, ее каркас обматывают асбестовым шнуром. Это надежный способ уплотнения конструкции.


Использование красного кирпича для кладки

Завершающий этап - установка каминного дымохода.Необходимо, что к уличному дымоходу предъявляются не такие жестки требования, как к комнатному, поэтому можно использовать готовые каркасами, которые монтируются на возведенном корпусе камина. Основная задача дымохода заключается в отводе дыма с уровня, в котором пребывают люди. Возвышаться над конструкцией дымоход может всего лишь на несколько сантиметров.

Фото красивых уличных каминов, печей и барбекю

Понравилась статья? Поделись в соцсетях!

Кирпичная кладка и порядовка (фото №1)

Схема установки твердотопливного отопления.

Для строительства камина используют прочный, надежный и огнеупорный кирпич, предназначенный для уличных работ. После того как основа высохнет, вы можете начать вкладывать своими руками камин. Для соединения кирпича, советуют использовать цементно-песчаный раствор с добавлением некоторого количества пластификатора. Лучшими пропорциями в этом случае станет 2: 1, то есть на 2 порции цемента нужно брать 1 порцию речного песка. Кирпич должен укладываться на ребро. Использование отвеса и в процессе всей кладки считается, так как с их помощью она постоянно проверяется и выравнивается по горизонтали и вертикали.Создание всей каминной кладки предполагает еще использование мастерка или шпателя, но при необходимости выкладывания трубы дымохода, наносится прямо руками.

Между 2-х противолежащих сторон камина монтируются 2 решетки, отделенные на расстоянии в 20 см друг от друга. Такого рода конструкция предполагает сооружение прочного основания под ними, что не позволяет создаваться вибрации, которая способна разрушить кладку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
