Выбираем печь для дачи с водяным отоплением на дровах

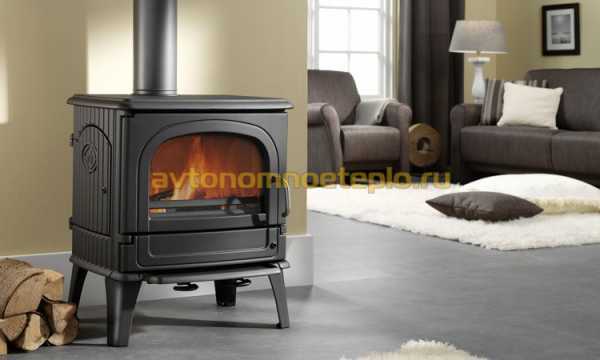

дачная печка с встроенным теплообменником
    Содержимое:
  1. Как устроены дачные печи с водяным контуром
  2. Какую печь выбрать для водяного отопления дачи
  3. Как сделать водяной обогрев на даче от печки
    1. Сохранение тепла после сгорания дров
    2. Самотечная или насосная
    3. Радиаторы или тёплые полы
  4. За и против обогрева дачи от печи с теплоносителем

Классическая печь для дачи с водяным отоплением на дровах, это эффективное решение вопроса обогрева жилого пространства с небольшой и средней площадью. Печное оборудование укомплектовано встроенным теплообменником, подключается к новой или уже существующей системе отопления, используется в качестве основного или дополнительного источника обогрева.

Как устроены дачные печи с водяным контуром


По своему устройству, печь для дачи на дровах с водяным контуром напоминает твердотопливный котел. В конструкции предусмотрена вместительная топочная камера. Присутствует встроенный теплообменник, не соприкасающийся с пламенем.

Нагрев теплоносителя осуществляется за счет разогретых дымовых газов. Теплообменник из стали, меди или алюминия, аккумулирует тепло и передает его циркулирующей внутри жидкости.

Виды печей классифицируются по особенностям конструкции и внутреннего устройства:

  • Тип теплообменника – печки оснащаются встроенным змеевиком или водяной рубашкой. Последнее конструкторское решение встречается реже, хотя и отличается высокой теплоотдачей.
  • Материал печи – корпус и топочная камера изготавливаются из стали и чугуна. Существуют комбинированные модели. Так, серия Студент от компании Термофор, выполнена из стали, кроме навесной чугунной дверцы, что предотвращает деформацию при перегреве топочной камеры.
  • Дверца топки – печки оснащаются глухими дверками. По желанию покупателя, некоторые компании предлагают доукомплектовать дверцу вставкой из жаропрочного стекла. Чтобы стекло не покрывалось сажей, предусматривается система «антидым».

внутреннее устройство дачных печей с функцией нагрева теплоносителя

Полностью чугунные дровяные печи для дачи с водяным контуром отличаются большей мощностью, лучше подходят для отапливаемых помещений с площадью свыше 80 м². Печки из чугуна стоят дороже, что объясняется особенностями производства и дороговизной металла. Чугун не выгорает с течением времени, долго остается горячим, продолжая нагревать теплоноситель в течение 1-2 часов после окончания топки.

  • Металлические отопительные печи для дачи с водяным контуром более востребованы, чем чугунные аналоги по нескольким причинам: низкой стоимости, небольшого веса, устойчивости к механическим повреждениям. Сталь выдерживает резкие перепады температур.
  • Чугун, при резком охлаждении попросту трескается. После прогорания или появления дефектов, трещин и дыр в топочной камере, сталь можно заварить при помощи сварочного автомата. Поврежденная чугунная топка не подлежит ремонту.

Какую печь выбрать для водяного отопления дачи


пристенная дачная печка Чтобы не ошибиться при выборе, обращают внимание на несколько важных критериев:
  • Предназначение – печка может использоваться в качестве основного или дополнительного резервного источника тепла, исключительно для обогрева или быть элементом декора здания.
  • Производительность – мощности должно быть достаточно, чтобы полноценно прогревать отапливаемое здание избегая ситуаций, в которых печь работает на пределе возможностей. Расчет выполняют по формуле 1 кВт= 10 м². К полученному результату добавляют 10-15% запаса.
  • Бренд – на российском рынке представлены печки в бюджетном и премиум сегменте, выпускаемые отечественными и зарубежными компаниями. Особой популярностью покупателей пользуются следующие модели:
    • Везувий ПК-01,
    • MBS Vulkan,
    • Термофор Студент Гидравлик,
    • Ермак-Термо Аква,
    • Везувий АОГТ Аква,
    • EFEL Harmony III,
    • Березка-Аква,
    • BliST B MAX,
    • Stoker Садовый.

  • Тип системы отопления – не все печи предназначены для подключения к радиаторным системам закрытого типа.

Перед покупкой понравившейся печки следует проконсультироваться у специалиста.

Как сделать водяной обогрев на даче от печки


Как уже отмечалось, печи с встроенным водяным контуром во многом напоминают водогрейный котел. Подключение к системе отопления делается по правилам, общим для всего твердотопливного оборудования, использующего жидкость в качестве теплоносителя.

При монтаже печи с водяным отоплением для обогрева дачного дома учитывают несколько рабочих и эксплуатационных параметров:

  1. Меры, направленные на сохранение тепла после прогорания дров.
  2. Выбор системы отопления по типу циркуляции теплоносителя.
  3. Особенности подключения теплых полов или радиаторов.

Независимое водяное отопление дачи от дровяной печи требует грамотных теплотехнических расчетов. Современные модели теплогенераторов справляются не только с обогревом небольших помещений. К примеру, в серии компании Термофор есть печи с мощностью 40-60 кВт для обогрева зданий до 600 м².

Сохранение тепла после прогорания дров


Главный недостаток всего твердотопливного оборудования, быстрое снижение теплоотдачи после сгорания дров. Стальные печи остывают за 15-20 минут, чугунные остаются теплыми в течение 1-2 часов. Перед владельцем становится задача – обеспечить сохранение тепла после прогорания дров.

Цель достигается несколькими способами:




  • Установка ТЭНа – часто, печи с тепловым контуром уже укомплектованы, либо в их конструкции предусмотрено место под установку электронагревательного элемента. После снижения температуры по причине отсутствия огня в топке до минимального значения, в автономном режиме включается ТЭН, продолжая поддерживать необходимый нагрев теплоносителя.
  • Подключение накопительной емкости – бак теплоаккумулятор отбирает излишки тепла во время интенсивного горения топлива. После прогорания дров емкость продолжает сохранять температуру теплоносителя еще какое-то время.
  • Подключение нескольких отопительных приборов в одну связку. Устанавливается дровяная печь с водяным котлом, работающим на альтернативном виде топлива: электричестве, газе, солярке и т.п. Дровяная печка выполняет роль основного источника тепла. Котел обеспечивает резерв.

Существует несколько решений сохранения тепла после прогорания дров. Все они требуют некоторых материальных вложений, но впоследствии окупаются за счет увеличения теплоотдачи и времени работы печи в автономном режиме.

Самотечная или насосная


Отопительные печи для дачного дома с возможностью подключения водяного отопления в большинстве случаев универсальны и предназначены для подключения к системам отопления любого типа. Но существуют исключения, о которых производитель ясно указывает в технической документации.

Установка циркуляционного насоса, оправдана для домов с большой площадью, где трубопровод системы отопления большой протяженности или выполнен с нарушениями (несоблюдением наклонов и углов).

Насосное оборудование устанавливается на обратку перед печью. После установки насоса, система становится энергозависимой и не может работать без электричества. Проблему решают установкой байпаса.

типовая обвязки дачной системы отопления насосного типа типовой монтаж отопления с естественной циркуляцией

Радиаторы или тёплые полы


Твердотопливные печи относятся к высокотемпературному отопительному оборудованию. Нагрев теплоносителя колеблется в пределах 65-90°С. Температура теплых полов на выходе не должна превышать 25°С. Максимальный нагрев теплоносителя до 30-35°С.

Водяное отопление дачи от дровяной печи лучше радиаторное. Если необходимо подключение водяных полов, потребуется сделать некоторые изменения в системе обогрева. Обязательно монтируют узел подмеса, устанавливают гидрострелку. Только после этого, печка для дачи с водяным отопительным контуром может подключаться к теплым полам.

Трубы системы отопления подсоединяются напрямую к корпусу. И в том и другом случае потребуется монтаж группы безопасности.

типовой монтаж печи внутри дачи

За и против обогрева дачи от печи с теплоносителем


Короткий обзор печей и особенностей их эксплуатации поможет выявить недостатки и преимущества приборов обогрева данного типа.

В пользу установки печного оборудования есть несколько доводов:

  • Низкая стоимость.
  • Теплоэффективность, практически идентичная твердотопливному котлу.
  • Простота установки и эксплуатации печи.
  • Красивый внешний вид.
  • Возможность подключения к системам отопления любого типа.

процесс отопления дачи от печи

Существуют и минусы:

  • Относительно небольшой срок службы.
  • Деформация дверок топки, наблюдаемая у некоторых моделей.

Решение о том, выбрать печь с отопительным контуром или подобрать аналогичный твердотопливный котел, остается за самим хозяином дома.

Печное оборудование на даче не будет использоваться так же интенсивно, как и при обогреве жилого дома, соответственно термическая и эксплуатационная нагрузка будет меньше. Учитывая все эти факторы, печка с водяным контуром будет неплохим вариантом решения вопроса обогрева.

avtonomnoeteplo.ru

Печь-камин с теплообменником и водяным контуром

Камин, особенно если он водяной, – отличное решение для дома или дачи. А если вы планируете провести отпуск в загородном доме, то понадобится печь-камин с водяным контуром, способным обогреть помещение. Теплоноситель обеспечивает прогрев комнаты, а дверка топки из жаропрочного стекла добавляет уютный мягкий свет и красоту.

Принцип действия

Перед покупкой необходимо ознакомиться с основным принципом работы отопительного прибора. Конструкция, зачастую, бывает чугунной или стальной. Сама печь представляет собой стальную камеру, для закрытых типов толщиной в 6 мм., а для открытых – в 4 мм., для того чтобы обезопасить процесс горения в топке. В трубках теплообменника циркулирует около 40 литров теплоносителя, далее прогретая вода поступает в систему, установленную в помещениях дачи.

Для удобства камин с теплообменником оснащается регулятором тепла. Можно выбрать любой дизайн печи-камина, максимально подходящий под интерьер.

Печи длительного горения с водяным контуром для дачи могут регулировать подачу тепла:

  • Заслонкой – экономно, подходит для приготовления пищи. Водяной камин длительного горения при использовании специальной схемы подключения может не только обогреть дачу, но и дать возможность постоянно подогревать воду для бытовых нужд.
  • Термогенератор – его можно подключить как дополнительный источник тепла, при работе печи длительного горения устройство поддерживает нужную температуру, или обеспечивает подогрев воды.

Применение, достоинства и недостатки

Печь-камин с теплообменником подходит для использования в загородных домах. Эти агрегаты удобны, безопасны и хорошо впишутся в пространство помещения. Также камины подойдут для отопления в поселках и деревнях, где случаются перебои с электричеством и не проведен газопровод. Такие устройства можно своими руками подключить к уже существующей системе отопления в качестве резерва или нагрева воды для бытовых нужд. У печей-каминов есть ряд достоинств:

  • Совместимость с разными системами отопления, имеющимися в доме.
  • Приемлемая цена.
  • В качестве топлива используются дрова.
  • Автономность работы.
  • Уют и красота.
  • Возможность углового размещения.
  • Быстро прогревают помещение, даже на даче в межсезонье.

Печи-камины для использования в доме или даче обладают рядом функциональных преимуществ – отопление, готовка, внешний вид. Одно устройство может заменить печь, плиту и элемент дизайна. Она также экономична и надежна.


К недостаткам можно отнести малую автоматизацию и средний КПД. Но у данных проблем есть решение – модернизация водяной печи своими руками.

С целью отопления и прогона воды в системе дома потребуется дополнительно приобрести циркуляционный насос.

Рекомендации для приобретения готового изделия

Для длительного и комфортного пользования, в первую очередь, необходимо обращать внимание на качество и характеристики прибора.

  • Мощность. Зависит от размера топки и габаритов конструкции в целом. Если заглянуть в технические характеристики печи, то следует обратить внимание на номинальную мощность. Необходимую мощность нужно рассчитать исходя из того, что для обогрева 10 м. кв. потребуется 1 кВт мощности.
  • Марка (бренд). Печь это предмет, связанный с огнем, и экономия на материале или брак в производстве могут нанести ущерб жилищу или здоровью. Поэтому следует выбрать производителя с хорошей репутацией, работающего с соблюдением всех требований.
  • Адаптация к погодным условиям. Лучше всего позаботиться и о сохранности печи зимой, особенно в неотапливаемом помещении. Корпус должен быть прочным, из листовой стали, покрашенным специальной краской.
  • Тип горения. Лучше предпочесть длительное горение, если вы планируете проводить на даче долгое время.

Для дачи очень популярны модели с варочной поверхностью. Они позволяют быстро обогреть помещение и готовить еду. Также выгодным будет решение с солнечными батареями, они могут использоваться в качестве резерва.

Летом в жаркую погоду можно легко нагреть техническую воду. И, конечно, наличие функции готовки на огне особенно оценят любители мясных блюд.

Камин с водяной рубашкой, дополнительные возможности

Камин с водяной рубашкой имеет отличительные особенности, он чуть шире, что будет удобно для дачи. Функция гриля позволяет быстро приготовить вкусный обед даже к праздничному столу. Итог: отопление помещений, нагрев воды и красивый вид огня. На выбор предлагаются жаропрочные прозрачные экраны топки – в форме сферы или со стеклянными вставками с боков.

Помимо этого, существуют и комбинированные камины, они сочетают водяной контур и используют дымоход для нагрева воздуха. Воздушное отопление позволяет экономить топливо, дает возможность прогрева пола на даче. Как это сделать, лучше посмотреть в видео уроке.

Печь-камин собственными силами

Печь-камин с водяным контуром – в конструкцию добавляется стальная рубашка из двойного металлического листа для установки змеевика между его частями. Змеевик нагревается от топки, затем горячая вода поступает в систему. Камин с водяным контуром можно сделать с угловым расположением и подобрать нужные размеры, подходящие для вашего дома или дачи.

Объем нагреваемой воды будет зависеть от показателей – количество комнат (протяженность системы), контурность, интенсивность горения. Примерный объем воды в системе отопления составит около 50-ти литров для небольшого дома.

Своими руками контурный водяной камин изготовить довольно сложно, а если вы предпочитаете модели длительного горения, то процесс изготовления топки должен производиться только в заводских условиях, поэтому перед работой лучше посоветоваться со специалистом или посмотреть видео уроки. Будьте готовы к материальным расходам и обратите внимание на использование металла и кирпича при выкладке топки. Перед началом работы сделайте чертежи с указанием всех размеров.

При покупке готовой металлической печи с водяным контуром для дачи объем работ значительно сокращается, печь необходимо лишь подключить к системе отопления дома, и готово! Топка выполнена с учетом безопасности и, в зависимости от модели, различается забором воздуха. Для придания стиля и индивидуальности можно провести облицовку поверхности, например, кирпичом. Камин с водным контуром в доме можно украсить различными материалами, в сети Интернет есть много видео примеров.

poluchi-teplo.ru

Пусть в вашем доме всегда будет тепло! Выбираем отопительную печь для дачи

Выбор отопительного устройства для загородного дома зависит от множества факторов. Как правило, такие печи рассчитаны на обогрев достаточно небольшого по площади жилища, и сами отличаются компактностью.

Лучше всего если оборудование будет простым в работе и уходе, сможет быстро разогреваться, равномерно протапливать помещение и долго сохранять тепло, обязательно должна быть обеспечена пожаробезопасность.

Дополнительные функции дачного отопления сделают возможным нагрев воды или приготовление пищи. Несмотря на то что рынок предоставляет множество видов оборудования для дачи, печь можно изготовить и собственными руками. Поэтому какими бы ни были размеры дачи, климатические условия и семейный бюджет – для каждого случая возможно подобрать оптимальный вариант отопительного приспособления.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Отопительная печь с водяным контуром

Такие устройства очень эффективны для небольших и средних по площади загородных домов. Главное их отличие от других видов — встроенный теплообменник, чаще всего из чугуна или нержавеющей стали.

Фото 1. Схема соединения печи с водяным контуром с системой отопления.

Теплообменник устанавливается в камере сгорания, но так, чтобы не касаться открытого пламени — нагрев происходит за счет выделения горячего воздуха и продуктов сгорания. Теплообменник при помощи двух труб для поступления холодной воды и вывода горячей соединяется с системой отопления дома — чаще всего радиаторного типа.

Важно! При использовании печи с водяным контуром необходимо наличие воды в теплообменнике, иначе он

ogon.guru

Печь длительного горения на дровах с водяным контуром своими руками

Для эффективного отопления и снабжения горячей водой частного дома часто используется печь длительного горения. Ее можно приобрести в готовом укомплектованном виде или сделать своими руками.

Принцип работы печки основан на многоступенчатом сгорании топлива. При её работе используется большое количество топлива (дров) одновременно, за счет минимального поступления кислорода топливо сгорает не сразу, а начинает тлеть. Вырабатываемый от сгорания древесины горючий газ подвергается вторичному сожжению, за счет подачи кислорода (воздуха) в специальном отсеке. Такие печки еще называют газогенераторными, так как топливо само вырабатывает горючий газ.

Если печь имеет встроенный водяной контур, то вырабатываемое тепло нагревает воду в теплоприемнике, и она  распределяется по отопительной системе всего дома.

Наличие накопительного бака для горячей воды не обязательно, так как современные конструкции имеют достаточную мощность для постоянного подогрева поступающей воды.

Пример: Твердотопливный вариант компании «Теплодар» может подключаться к уже функционирующей системе водяного нагрева помещений со специальным контуром, в отличие от кирпичных печей, нужно только поменять оборудование (например, отопительный котел с централизованной подачей топлива). Кроме того, такая печка может украсить частный дом и подчеркнуть выбранный стиль интерьера.

Преимущества печей длительного горения

Одним из зарекомендовавших себя производителей печей длительного горения с водяным контуром является компания «Теплодар». Основываясь на многолетнем опыте работы в сфере производства отопительного оборудования, компания выпускает много моделей печек.

Серии печей с водяным контуром Теплодар обладают всеми преимуществами, необходимыми для отопления дома:

  • Повышенная автономность. Работа печи не зависит от магистральных подач газа или электричества.
  • Экономичность. В качестве основного топлива используется дрова, имеет небольшой расход до 10 часов на одной закладке.
  • За счет двухканальной системы дожигания КПД достигает 85 %.
  • Возможность использования дополнительных видов топлива (угля, веток, щепок, брикетов).
  • Контролируемый режим работы бывает двух видов: интенсивный (для быстрого прогрева помещения) и экономичный (для поддержания тепла в помещении).
  • Компактный размер, надежность, долговечность и простота в эксплуатации.
  • Удобство в установке.
  • Простота подключения своими руками водяного контура к системе отопления дома.
  • Можно использовать крупные поленья, соответственно, не нужно часто колоть дрова.

Отопительные печки Теплодар с водяным контуром выполнены с использованием современных технологий контроля качества и соблюдение всех правил безопасности. Максимальный объем отапливаемого пространства может составлять 300 м3. Печки Теплодар смогут с легкостью применяться для различных  видов отопления  дома, бани, гаража или хозяйственной пристройки, теплицы. Их особенностью является возможность приготовления пищи: они оснащены чугунной плиткой на поверхности.

Изготовление печи

Несмотря на широкий рынок готовой продукции, печи достаточно часто собирают самостоятельно. Главным плюсом сборки своими руками являются низкие финансовые затраты.

Для создания безопасного устройства для отопления дома своими руками необходимо иметь навыки работы со сварочным аппаратом и металлом.

Заранее нужно подготовить схему и все необходимые материалы.

В конструкции печи дверь для топки является самым сложным с точки зрения изготовления элементом. Она должна быть качественно выполнена, иметь хороший замок, чтобы  плотно закрываться и не выпускать продукты сгорания и тепло. В конструкции двери необходимо сделать дополнительную заслонку подачи воздуха, долгое горение происходит при малой подаче воздуха. Чем больше дверца топки, тем более крупные дрова могу быть использованы.

Затем необходимо сварить из листов металла ящик нужного вам размера, в одну из плоскостей добавить фиксирующий воротничок (высотой 5-10 см.), чтобы дверцу не вело и не коробило при нагреве. Сверху ящика прорезается прямоугольное отверстие для дымохода.  Приваривается еще один воротничок, большего диаметра, чем труба дымохода, в зазор между ними засыпается глина (образует глиняный замок).
Если печь будет использоваться в бане, сверху можно добавить бортик для удержания камней.

Время горения качественных дров в печке, сделанной своими руками, может достигать 3-5 часов при небольшой подаче воздуха.

Вариант печи из металлической бочки

Такой вариант печи длительного горения, сделанной своими руками, может иметь водяной контур в своей конструкции. Для него понадобится стальная толстостенная бочка на 200 л., листовой металл, трубы разного диаметра и другие инструменты. Верхнюю крышку бочки отрезают, к стенке приваривается дымоходная труба, внутри устанавливается заслонка.

Для подведения воздуха трубу небольшого диаметра сваривают с крышкой, способной опуститься в бочку. Сверху трубы делают заслонку, и всю конструкцию помещают в бочку трубой кверху. Отпиленную вначале крышку оснащают ручками и зажимами. Дрова загружаются сверху, продукты горения выводятся через дымоход.

Если у бочки сделать вторую стенку, то пустое пространство можно заполнять водой, которая будет нагреваться от внутренней конструкции, тогда в основание ввариваются трубы для подсоединения к системе отопления.

Выбор газогенераторной печки с водяным контуром во многом связан с площадью дома, назначением использования и финансовыми возможностями. Модели отопительных печей для дома Теплодар, работающие за счет длительного сжигания дров, постоянно совершенствуются и пользуются большой популярностью благодаря сочетанию функций автономности, экономичности и эффективности работы.

poluchi-teplo.ru

Печь для дачи с водяным отоплением на дровах


Как устроены печи для дачи с водяным отоплением на дровах

Классическая печь для дачи с водяным отоплением на дровах, это эффективное решение вопроса обогрева жилого пространства с небольшой и средней площадью. Печное оборудование укомплектовано встроенным теплообменником, подключается к новой или уже существующей системе отопления, используется в качестве основного или дополнительного источника обогрева.

Как устроены дачные печи с водяным контуром

По своему устройству, печь для дачи на дровах с водяным контуром напоминает твердотопливный котел. В конструкции предусмотрена вместительная топочная камера. Присутствует встроенный теплообменник, не соприкасающийся с пламенем.Нагрев теплоносителя осуществляется за счет разогретых дымовых газов. Теплообменник из стали, меди или алюминия, аккумулирует тепло и передает его циркулирующей внутри жидкости.Виды печей классифицируются по особенностям конструкции и внутреннего устройства:
  • Тип теплообменника – печки оснащаются встроенным змеевиком или водяной рубашкой. Последнее конструкторское решение встречается реже, хотя и отличается высокой теплоотдачей.
  • Материал печи – корпус и топочная камера изготавливаются из стали и чугуна. Существуют комбинированные модели. Так, серия Студент от компании Термофор, выполнена из стали, кроме навесной чугунной дверцы, что предотвращает деформацию при перегреве топочной камеры.
  • Дверца топки – печки оснащаются глухими дверками. По желанию покупателя, некоторые компании предлагают доукомплектовать дверцу вставкой из жаропрочного стекла. Чтобы стекло не покрывалось сажей, предусматривается система «антидым».

Полностью чугунные дровяные печи для дачи с водяным контуром отличаются большей мощностью, лучше подходят для отапливаемых помещений с площадью свыше 80 м². Печки из чугуна стоят дороже, что объясняется особенностями производства и дороговизной металла. Чугун не выгорает с течением времени, долго остается горячим, продолжая нагревать теплоноситель в течение 1-2 часов после окончания топки.
  • Металлические отопительные печи для дачи с водяным контуром более востребованы, чем чугунные аналоги по нескольким причинам: низкой стоимости, небольшого веса, устойчивости к механическим повреждениям. Сталь выдерживает резкие перепады температур.
  • Чугун, при резком охлаждении попросту трескается. После прогорания или появления дефектов, трещин и дыр в топочной камере, сталь можно заварить при помощи сварочного автомата. Поврежденная чугунная топка не подлежит ремонту.

Какую печь выбрать для водяного отопления дачи

Чтобы не ошибиться при выборе, обращают внимание на несколько важных критериев:
  • Предназначение – печка может использоваться в качестве основного или дополнительного резервного источника тепла, исключительно для обогрева или быть элементом декора здания.
  • Производительность – мощности должно быть достаточно, чтобы полноценно прогревать отапливаемое здание избегая ситуаций, в которых печь работает на пределе возможностей. Расчет выполняют по формуле 1 кВт= 10 м². К полученному результату добавляют 10-15% запаса.
  • Бренд – на российском рынке представлены печки в бюджетном и премиум сегменте, выпускаемые отечественными и зарубежными компаниями. Особой популярностью покупателей пользуются следующие модели: Везувий ПК-01, MBS Vulkan, Термофор Студент Гидравлик, Ермак-Термо Аква, Везувий АОГТ Аква, EFEL Harmony III, Березка-Аква, BliST B MAX, Stoker Садовый.
  • Тип системы отопления – не все печи предназначены для подключения к радиаторным системам закрытого типа.

Перед покупкой понравившейся печки следует проконсультироваться у специалиста.

Как сделать водяной обогрев на даче от печки

Как уже отмечалось, печи с встроенным водяным контуром во многом напоминают водогрейный котел. Подключение к системе отопления делается по правилам, общим для всего твердотопливного оборудования, использующего жидкость в качестве теплоносителя.При монтаже печи с водяным отоплением для обогрева дачного дома учитывают несколько рабочих и эксплуатационных параметров:
  1. Меры, направленные на сохранение тепла после прогорания дров.
  2. Выбор системы отопления по типу циркуляции теплоносителя.
  3. Особенности подключения теплых полов или радиаторов.
Независимое водяное отопление дачи от дровяной печи требует грамотных теплотехнических расчетов. Современные модели теплогенераторов справляются не только с обогревом небольших помещений. К примеру, в серии компании Термофор есть печи с мощностью 40-60 кВт для обогрева зданий до 600 м².
Сохранение тепла после прогорания дров
Главный недостаток всего твердотопливного оборудования, быстрое снижение теплоотдачи после сгорания дров. Стальные печи остывают за 15-20 минут, чугунные остаются теплыми в течение 1-2 часов. Перед владельцем становится задача – обеспечить сохранение тепла после прогорания дров.Цель достигается несколькими способами:
  • Установка ТЭНа – часто, печи с тепловым контуром уже укомплектованы, либо в их конструкции предусмотрено место под установку электронагревательного элемента. После снижения температуры по причине отсутствия огня в топке до минимального значения, в автономном режиме включается ТЭН, продолжая поддерживать необходимый нагрев теплоносителя.
  • Подключение накопительной емкости – бак теплоаккумулятор отбирает излишки тепла во время интенсивного горения топлива. После прогорания дров емкость продолжает сохранять температуру теплоносителя еще какое-то время.
  • Подключение нескольких отопительных приборов в одну связку. Устанавливается дровяная печь с водяным котлом, работающим на альтернативном виде топлива: электричестве, газе, солярке и т.п. Дровяная печка выполняет роль основного источника тепла. Котел обеспечивает резерв.
Существует несколько решений сохранения тепла после прогорания дров. Все они требуют некоторых материальных вложений, но впоследствии окупаются за счет увеличения теплоотдачи и времени работы печи в автономном режиме.
Самотечная или насосная
Отопительные печи для дачного дома с возможностью подключения водяного отопления в большинстве случаев универсальны и предназначены для подключения к системам отопления любого типа. Но существуют исключения, о которых производитель ясно указывает в технической документации.Установка циркуляционного насоса, оправдана для домов с большой площадью, где трубопровод системы отопления большой протяженности или выполнен с нарушениями (несоблюдением наклонов и углов).Насосное оборудование устанавливается на обратку перед печью. После установки насоса, система становится энергозависимой и не может работать без электричества. Проблему решают установкой байпаса.

Радиаторы или тёплые полы
Твердотопливные печи относятся к высокотемпературному отопительному оборудованию. Нагрев теплоносителя колеблется в пределах 65-90°С. Температура теплых полов на выходе не должна превышать 25°С. Максимальный нагрев теплоносителя до 30-35°С.

Водяное отопление дачи от дровяной печи лучше радиаторное. Если необходимо подключение водяных полов, потребуется сделать некоторые изменения в системе обогрева. Обязательно монтируют узел подмеса, устанавливают гидрострелку. Только после этого, печка для дачи с водяным отопительным контуром может подключаться к теплым полам.

Трубы системы отопления подсоединяются напрямую к корпусу. И в том и другом случае потребуется монтаж группы безопасности.
За и против обогрева дачи от печи с теплоносителем
Короткий обзор печей и особенностей их эксплуатации поможет выявить недостатки и преимущества приборов обогрева данного типа.В пользу установки печного оборудования есть несколько доводов:
  • Низкая стоимость.
  • Теплоэффективность, практически идентичная твердотопливному котлу.
  • Простота установки и эксплуатации печи.

www.teplo-ltd.ru

Водяное отопление от печи на дровах для дома своими руками

Краткое содержание

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Отопительная система

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Принцип установки и работы системы

Схема водяного отопления двухэтажного дома на дровах


Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

  • Есть три способа провести печное отопление с водяным контуром своими руками:
  • купить стальную печь у производителя, услуги которого включают установку системы;
  • нанять мастера — специалист подберет материал, сделает устройство, выложит печь и установит котел;
  • сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах — схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника — это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб — чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

  • Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
  • Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
  • Устанавливается корпус — обычно он состоит из двух емкостей, соединенных между собой трубами.
  • К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Видео: Система отопления ленинградка

kaminyn.ru

Печь-камин с водяным контуром и теплообменником

Система отопления – это важная часть обустройства дома или дачи. Каждый владелец недвижимости желает при минимальных денежных затратах приобрести качественное отопительное оборудование. И это логично. В настоящее время существует большое разнообразие устройств обогрева, а сделать правильный выбор, выбрав качество по доступной цене, зачастую вызывает сложность. Поможет вам принять правильное решение данная статья, в которой пойдёт речь про популярную в последнее время печь-камин с водяным контуром отопления, оснащённую теплообменником.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Система отопления дома с печь-камином

Что такое каминопечь?

Печь-камин с водяным контуром отопления – это практичное и функциональное решение для обогрева дома или дачи. Приобретая это оборудование, вы получаете возможность не только уютного времяпровождения за наблюдением тления дров в камине, но и дополнительный источник тепла от печи.

Классические твердотопливные устройства обычно обогревают лишь помещения, в котором они находятся. В то время как печи-камины с водяным контуром в силах отопить всё жилище. Они могут функционировать в качестве основного источника выработки теплоэнергии. Внутри корпуса движется теплоноситель — вода, что подогревается при сгорании топлива. Устройство подключается к системе отопления.

Внешне печи-камины с теплообменником могут быть в разном дизайнерском решении. Можно выбрать вариант облицовочного материала, что будет лучше всего вписываться в интерьер помещения.

Конструкция печи-камина с водяным отоплением

Отопление и нагрев жидкости в данной конструкции осуществляется при помощи печи-камина. От каминопечи расходятся трубы и присоединяются к батареям.

Водяной контур выглядит как бак, в котором осуществляется процесс нагрева жидкости. При помощи специальной помпы циркуляции, горячая вода движется по трубам. В системе с естественной циркуляцией теплоносителя насос не требуется. Радиаторы в помещениях будут равномерно распределять тепло, и осуществлять тепловую отдачу в комнаты.

Устройство печь-камина

Конструкция каминопечи выполнена таким образом, что владельцу не требуется приобретать дополнительные устройства, чтобы обеспечить комфортный микроклимат в жилище в любое время года.

Достоинства и недостатки печи-камина с теплообменником

Печь-камин с водяным контуром отопления, как и любое обогревательное устройство, имеет индивидуальные особенности. Достоинства можно выделить следующие.

  1. Экономичность. Каминопечи не потребуют много денег на электрическую энергию. При отсутствии циркуляционного насоса (автономная система) данные затраты и вовсе будут отсутствовать.
  2. Интересный дизайн. Печь-камин с водяным контуром имеет приятное внешнее оформление, поэтому отлично впишется в любой интерьер.
  3. Относительная дешевизна монтажа. Установка агрегата выйдет владельцу сравнительно недорого.
  4. Компактность. Печь-камин с теплообменником отличается небольшими размерами, поэтому конструкцию можно монтировать практически в любом помещении.
  5. Каминопечь может служить в качестве, как основного, так и дополнительного источника тепла.
  6. Широкий выбор облицовочного материала каминных печей позволяет устройству прекрасно дополнить дизайнерское решение дома.
  7. Печи-камины с водяным контуром позволяют пользоваться водой для личных бытовых целей.

Недостатки у каминопечи, как и у других теплогенераторов, имеются:

  1. Важный параметр – коэффициент полезного действия. Контур отопления не в силах справиться с лютыми морозами, так как теплоотдачи печи-камина недостаточно. Из-за этого данные устройства специалисты не советуют устанавливать в тех климатических зонах, где зимы очень холодные. Однако не глядя на это, стоит сказать, что с применением каминопечи в качестве дополнительного источника отопления, будет достигаться экономия топлива около 40 %.
  2. В качестве минуса также можно назвать недостаточную автоматизацию печей-каминов с водяным контуром. Для запуска системы требуется подготовить и разжечь огонь. Однако для многих это не является столь существенным недостатком.

Как выбрать печь-камин с водяным контуром отопления

Чтобы отопление на даче печью-камином с теплообменником радовало вас, а не доставляло лишних забот по обслуживанию устройства, стоит при выборе отопительного агрегата учесть некоторые нюансы:

  1. Во-первых, нужно помнить про такую важную характеристику каминопечи, как мощность. Логично, что чем больше объём помещения, которое требуется обогреть, тем большей мощности необходим агрегат. Мощностные параметры печи-камина можно узнать из техпаспорта, там будут указаны общая и выходная тепломощность водяного теплообменника. Параметры тепловой мощности отражают номинальный объём энергии, что агрегат в силах отдавать при помощи теплового ИК-излучения, каналов теплоконвекции и стационарных отопительных систем. Мощность теплообменника – это важная часть общей мощности. Она отображает количество теплоэнергии, что поступает в батареи.
  2. Во-вторых, нужно учесть габариты и вес печи-камина. Особенно эти параметры важны, если помещение, в котором будет стоять агрегат, небольшое по размерам и нарушается предел напряжённости на пол (также указывается в техническом удостоверении).
  3. Выбор количества теплового носителя. Чтобы подключить тепловой обменник в системе отопления, стоит узнать про допустимые границы этого параметра. Количество теплоносителя включает объём всего трубопровода, в том числе батареи, зависит от длины системы и числа секций радиаторов. Объём секций можно узнать из техпаспорта, а объём труб не сложно вычислить самому, учитывая диаметр и общую длину.
  4. Стоит обратить внимание на диаметр дымоходной трубы, это понадобится для выбора необходимых элементов дымохода. Хорошо, если вы будете производить покупку в одном специализированном магазине. Тогда консультанты помогут Вам с выбором необходимого размера дымоходной конструкции, и, в случае необходимости, предоставят все услуги по обслуживанию.
  5. Дополнительные функции. Обратите внимание на наличие в каминопечи таких опций, как возможность готовки пищи, поддержка функции самоочищения стекла, функция холодной ручки и т.п.

Стоимость на печь-камин может быть разной, многое зависит от материала изготовления устройства и дополнительного его оснащения. Это может быть стальная или чугунная печь-камин с водяным контуром. Устройства из стали имеют цену намного ниже, однако срок эксплуатации у них не такой долгий. Чугунные печи-камины с водяным контуром требуют больше времени для нагрева и отлично сохраняют тепловую энергию, теплоотдача у них высокая.

Широкую известность печь-камин длительного горения с водяным контуром обрёл благодаря качеству и эффективной работе. Устройство легко монтируется, соединяет в своей конструкции преимущества камина и печи: небольшие размеры, возможность готовки пищи, прекрасные показатели тепловой отдачи, теплоёмкость при обогреве большого дома, полную экологичность и безопасность.

Выбирая печи-камины с теплообменником для дома или дачи можно обеспечить себя надёжным и долговечным источником полноценного обогрева.

teplofan.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
