Как устроены печи для дачи с водяным отоплением на дровах


Классическая печь для дачи с водяным отоплением на дровах, это эффективное решение вопроса обогрева жилого пространства с небольшой и средней площадью. Печное оборудование укомплектовано встроенным теплообменником, подключается к новой или уже существующей системе отопления, используется в качестве основного или дополнительного источника обогрева.

Как устроены дачные печи с водяным контуром

По своему устройству, печь для дачи на дровах с водяным контуром напоминает твердотопливный котел. В конструкции предусмотрена вместительная топочная камера. Присутствует встроенный теплообменник, не соприкасающийся с пламенем.

Нагрев теплоносителя осуществляется за счет разогретых дымовых газов. Теплообменник из стали, меди или алюминия, аккумулирует тепло и передает его циркулирующей внутри жидкости.

Виды печей классифицируются по особенностям конструкции и внутреннего устройства:

  • Тип теплообменника – печки оснащаются встроенным змеевиком или водяной рубашкой. Последнее конструкторское решение встречается реже, хотя и отличается высокой теплоотдачей.
  • Материал печи – корпус и топочная камера изготавливаются из стали и чугуна. Существуют комбинированные модели. Так, серия Студент от компании Термофор, выполнена из стали, кроме навесной чугунной дверцы, что предотвращает деформацию при перегреве топочной камеры.
  • Дверца топки – печки оснащаются глухими дверками. По желанию покупателя, некоторые компании предлагают доукомплектовать дверцу вставкой из жаропрочного стекла. Чтобы стекло не покрывалось сажей, предусматривается система «антидым».

Полностью чугунные дровяные печи для дачи с водяным контуром отличаются большей мощностью, лучше подходят для отапливаемых помещений с площадью свыше 80 м². Печки из чугуна стоят дороже, что объясняется особенностями производства и дороговизной металла. Чугун не выгорает с течением времени, долго остается горячим, продолжая нагревать теплоноситель в течение 1-2 часов после окончания топки.

  • Металлические отопительные печи для дачи с водяным контуром более востребованы, чем чугунные аналоги по нескольким причинам: низкой стоимости, небольшого веса, устойчивости к механическим повреждениям. Сталь выдерживает резкие перепады температур.
  • Чугун, при резком охлаждении попросту трескается. После прогорания или появления дефектов, трещин и дыр в топочной камере, сталь можно заварить при помощи сварочного автомата. Поврежденная чугунная топка не подлежит ремонту.

Какую печь выбрать для водяного отопления дачи

Чтобы не ошибиться при выборе, обращают внимание на несколько важных критериев:

  • Предназначение – печка может использоваться в качестве основного или дополнительного резервного источника тепла, исключительно для обогрева или быть элементом декора здания.
  • Производительность – мощности должно быть достаточно, чтобы полноценно прогревать отапливаемое здание избегая ситуаций, в которых печь работает на пределе возможностей. Расчет выполняют по формуле 1 кВт= 10 м². К полученному результату добавляют 10-15% запаса.
  • Бренд – на российском рынке представлены печки в бюджетном и премиум сегменте, выпускаемые отечественными и зарубежными компаниями. Особой популярностью покупателей пользуются следующие модели:
    • Везувий ПК-01,
    • MBS Vulkan,
    • Термофор Студент Гидравлик,
    • Ермак-Термо Аква,
    • Везувий АОГТ Аква,
    • EFEL Harmony III,
    • Березка-Аква,
    • BliST B MAX,
    • Stoker Садовый.
  • Тип системы отопления – не все печи предназначены для подключения к радиаторным системам закрытого типа.

Перед покупкой понравившейся печки следует проконсультироваться у специалиста.

Как сделать водяной обогрев на даче от печки

Как уже отмечалось, печи с встроенным водяным контуром во многом напоминают водогрейный котел. Подключение к системе отопления делается по правилам, общим для всего твердотопливного оборудования, использующего жидкость в качестве теплоносителя.

При монтаже печи с водяным отоплением для обогрева дачного дома учитывают несколько рабочих и эксплуатационных параметров:

  1. Меры, направленные на сохранение тепла после прогорания дров.
  2. Выбор системы отопления по типу циркуляции теплоносителя.
  3. Особенности подключения теплых полов или радиаторов.


Независимое водяное отопление дачи от дровяной печи требует грамотных теплотехнических расчетов. Современные модели теплогенераторов справляются не только с обогревом небольших помещений. К примеру, в серии компании Термофор есть печи с мощностью 40-60 кВт для обогрева зданий до 600 м².

Сохранение тепла после прогорания дров

Главный недостаток всего твердотопливного оборудования, быстрое снижение теплоотдачи после сгорания дров. Стальные печи остывают за 15-20 минут, чугунные остаются теплыми в течение 1-2 часов. Перед владельцем становится задача – обеспечить сохранение тепла после прогорания дров.

Цель достигается несколькими способами:

  • Установка ТЭНа – часто, печи с тепловым контуром уже укомплектованы, либо в их конструкции предусмотрено место под установку электронагревательного элемента. После снижения температуры по причине отсутствия огня в топке до минимального значения, в автономном режиме включается ТЭН, продолжая поддерживать необходимый нагрев теплоносителя.
  • Подключение накопительной емкости – бак теплоаккумулятор отбирает излишки тепла во время интенсивного горения топлива. После прогорания дров емкость продолжает сохранять температуру теплоносителя еще какое-то время.
  • Подключение нескольких отопительных приборов в одну связку. Устанавливается дровяная печь с водяным котлом, работающим на альтернативном виде топлива: электричестве, газе, солярке и т.п. Дровяная печка выполняет роль основного источника тепла. Котел обеспечивает резерв.


Существует несколько решений сохранения тепла после прогорания дров. Все они требуют некоторых материальных вложений, но впоследствии окупаются за счет увеличения теплоотдачи и времени работы печи в автономном режиме.

Самотечная или насосная

Отопительные печи для дачного дома с возможностью подключения водяного отопления в большинстве случаев универсальны и предназначены для подключения к системам отопления любого типа. Но существуют исключения, о которых производитель ясно указывает в технической документации.

Установка циркуляционного насоса, оправдана для домов с большой площадью, где трубопровод системы отопления большой протяженности или выполнен с нарушениями (несоблюдением наклонов и углов).

Насосное оборудование устанавливается на обратку перед печью. После установки насоса, система становится энергозависимой и не может работать без электричества. Проблему решают установкой байпаса.

Радиаторы или тёплые полы

Твердотопливные печи относятся к высокотемпературному отопительному оборудованию. Нагрев теплоносителя колеблется в пределах 65-90°С. Температура теплых полов на выходе не должна превышать 25°С. Максимальный нагрев теплоносителя до 30-35°С.

Водяное отопление дачи от дровяной печи лучше радиаторное. Если необходимо подключение водяных полов, потребуется сделать некоторые изменения в системе обогрева. Обязательно монтируют узел подмеса, устанавливают гидрострелку. Только после этого, печка для дачи с водяным отопительным контуром может подключаться к теплым полам.

Трубы системы отопления подсоединяются напрямую к корпусу. И в том и другом случае потребуется монтаж группы безопасности.

За и против обогрева дачи от печи с теплоносителем

Короткий обзор печей и особенностей их эксплуатации поможет выявить недостатки и преимущества приборов обогрева данного типа.

В пользу установки печного оборудования есть несколько доводов:

  • Низкая стоимость.
  • Теплоэффективность, практически идентичная твердотопливному котлу.
  • Простота установки и эксплуатации печи.
  • Красивый внешний вид.
  • Возможность подключения к системам отопления любого типа.

Существуют и минусы:

  • Относительно небольшой срок службы.
  • Деформация дверок топки, наблюдаемая у некоторых моделей.


Решение о том, выбрать печь с отопительным контуром или подобрать аналогичный твердотопливный котел, остается за самим хозяином дома.

Печное оборудование на даче не будет использоваться так же интенсивно, как и при обогреве жилого дома, соответственно термическая и эксплуатационная нагрузка будет меньше. Учитывая все эти факторы, печка с водяным контуром будет неплохим вариантом решения вопроса обогрева.

Печь-камин с водяным контуром для дома и дачи: отзывы, обзор популярных моделей

В загородном доме камин с водяным контуром может создать уютную атмосферу в одном помещении и обогреть смежные комнаты, работая только на сухих дровах. Благодаря энергонезависимости, минимальным затратам на отопление и привлекательному внешнему виду такие печи приобрели популярность среди жителей частного сектора и дачников. Поэтому сегодняшний обзор посвящен надежным моделям гибридных каминов.

Оглавление:

  1. Обзор каминов разных марок
  2. Расценки
  3. Отзывы покупателей
  4. Что учесть при выборе?

Популярные модели

Самыми простыми в монтаже и подключении являются отдельно стоящие стальные и чугунные печи со встроенным теплообменником. Он может находиться в двойном корпусе прибора, образуя водяную рубашку вокруг топки, или располагаться в верхней его части.

Выведенные наружу патрубки просто подключаются к контуру отопления. Для самой печи достаточно подыскать удобное место в любой зоне комнаты, где можно вывести дымоход. Только не забудьте закрыть пол металлическим экраном поверх негорючей «постели» из асбеста или кирпича.

Описание продукции разных марок

1. Ангара Аква.

Популярная печь российской сборки со стальным 4-литровым теплообменником. Изготавливается из листового окрашенного металла, но имеет теплоизолирующую шамотную обкладку топки. В результате эксплуатационные характеристики камина заметно возрастают:

  • На внутренних поверхностях не скапливается деготь.
  • Появляется возможность реализации в печи длительного горения.
  • Стальные стенки от высоких температур со временем не деформируются.
  • Отсутствует конденсат, вызывающий коррозию стали.
  • Улучшается теплоемкость корпуса.

Приличный набор положительных качеств делает обычный стальной камин таким же долговечным, как и чугунные печи. При этом стоимость его куда ниже литых моделей. Снизился и общий вес конструкции (всего 150 кг), так что под нее не потребуется устраивать мощное основание. Дымохода в комплекте нет – его придется купить отдельно. Ангара при своих средних размерах 550х1020х490 мм способна обеспечить теплом небольшой частный дом площадью в 75-90 м2, поскольку выдает около 18 кВт, из которых 9 приходится на долю отопительного контура. Эту печь можно назвать универсальной, ведь она способна работать в системах обогрева любого типа, независимо от способа циркуляции теплоносителя. Единственное ограничение – суммарный внутренний объем труб и радиаторов должен быть не более 130 литров.

Поскольку в камине Ангара Аква теплообменник расположен вверху, двойные стенки корпуса служат для нагрева воздуха методом конвекции. Забор холодного потока происходит снизу, где оборудована ниша для запаса дров, а выход теплого – через решетку в крышке печи. Подача кислорода в топку осуществляется отдельно и регулируется вынесенным на фасад рычагом. Дверца выполнена из стеклокерамики и испускает в основное помещение лучистое тепло. При этом внутренние воздушные каналы препятствуют ее загрязнению сажей.

2. Печь-плита Guliver с водяным контуром.

Как ни странно, одними из лучших отопительных каминов считаются не немецкие или итальянские модели, а продукция сербской марки Guca. Особенно примечателен Гулливер, поскольку он по сути является многофункциональной печью. Здесь есть широкая варочная поверхность, объемная и вполне современная духовка с вынесенным термометром и, конечно же, водяной контур. Топка отливается из чугуна, что гарантирует камину долгую жизнь, несмотря на активную эксплуатацию.

Единственным недостатком камина Guca Guliver в отзывах отмечаются небольшие габариты топки – при максимальном ее размере 37,5 см и объеме 33,5 л дрова приходится колоть помельче. В свою очередь, закладка прогорает быстрее, а значит, надолго без присмотра эти чугунные печи оставлять нельзя. Тем не менее, характеристики у Гулливера очень приличные:

  • теплопроизводительность – 12 кВт;
  • площадь обогрева – 65-80 м2;
  • КПД – 87 %.

Конструкция печи с водяным контуром предусматривает возможность ее использования и летом, когда отопительная система не нужна. В это время вся энергия сжигания дров направляется в обход теплообменника прямо на варочную панель и духовой шкаф, увеличивая их производительность при более экономичном расходе топлива. В зимний период они нагреваются преимущественно дымовыми газами.

3. Бавария Призматик.

Эта печка с водяным контуром и чугунной варочной плитой – одна из самых востребованных и мощных в линейке товаров от Экокамин. Она способна обогреть немаленьких размеров дом площадью 150-190 м2 при небольшом расходе дров. Можно купить модель и в более скромном исполнении на 12 кВт.

Основные плюсы камина Бавария Призматик:

  • Высокий КПД (78 %) – благодаря вторичному дожигу эти печи длительного горения могут работать около 6 часов (до 10 в эконом-режиме).
  • Объемная топка из 6-миллиметровой стали, куда легко укладываются даже полуметровые поленья.
  • Панорамное стекло, которое, по отзывам, остается действительно чистым.

Обычно дровяным каминам сами заводы-изготовители пророчат не более 6 лет безаварийной службы. А Баварии российский производитель дает десятилетнюю гарантию, что свидетельствует о высокой надежности печи длительного горения. Правда, иногда со стороны покупателей есть нарекания на качество литья чугунной варочной плиты, однако на характеристики и долговечность отопительного прибора это никак не влияет.

4. Belt 10 Aqua.

Для сравнения дадим описание неоправданно дорогой печи чешского производителя АВХ. Выглядит элегантно, но система отопления, завязанная на нее, не сможет обогреть даже средних размеров частный дом. При своих более чем скромных мощностных характеристиках стоимость Belt Aqua выше многих аналогичных моделей. Однако следует отдать должное высокому КПД (84-86 %), а также весьма объемному теплообменнику на 21,6 л и наружной обкладке из плит талькохлорита.

Стальной камин с водяным контуром имеет компактные размеры основания 54х56 см, так что его можно приобрести для дачи, где не так уж много места. Впрочем, и обогреть он сможет всего 60-70 квадратов жилья из-за невысокой мощности: из общих 10 кВт на теплообменник идет только 6. В целом Belt Aqua – добротная модель и, по отзывам, служит неплохо. Но при такой простой конструкции цена могла быть и пониже.

ПечьПроизводительТепловая мощность, кВтЦена, рубли
общаятеплообменник
Ангара АкваМета (Россия)18936 300
Бавария ПризматикЭкокамин (Россия)22830 990
Guliver TermoGuca (Сербия)121065 500
Belt 10 АкваАВХ (Чехия)106125 800

Мнения пользователей

«Не возражаю против того, чтобы использовать дровяные чугунные печи для дачи в качестве отопления.

Но если зимой «резиденцию» мы посещаем раз в неделю, как быть с теплоносителем? Без жидкости в контуре разжигать такие камины нельзя – у них это во всех инструкциях прописано – а оставлять надолго воду в трубах зимой глупо. То есть нужно либо заливать антифриз (и не факт, что печь с ним сработается), либо покупать резервный прибор. Вот это меня останавливает».

Андрей, Московская область.

«Мы на общей волне восторгов и хвалебных отзывов еще 4 года назад взяли камин Термофор Огонь-Батарея с водяным контуром. Нагревает комнату действительно быстро, да и по расходу экономна – полной вечерней закладки для этой печи длительного горения даже в морозы хватало до утра. Вот только родителям такую найти не смогли – все модели оказались маломощными, а у них 120 квадратов».

Екатерина, Минск.

«Раскошелился на Баварию, только не российскую, а чешскую от АВХ, и зря. Вид, конечно, у нее роскошный – кафельная обкладка, типа побеленный цоколь, цена тоже немаленькая (брал за 100 000). Но реального обогрева не дождешься. Работает только на водяной контур, а сама едва теплая и прикидывается мебелью. Один плюс – доводчик на дверце топки, но не в нем должно быть счастье».

Артем, Екатеринбург.

«Самые лучшие по качеству печи, конечно, у Guca – здесь и добротность, и технологии, но некоторые вещи просто недодуманы. Брал камин Лава еще в 2013, так что уже с его «чудачествами» пообвыкся. Почему-то он оказался для левшей – подпружиненную дверку нужно придерживать, а она как раз правая. Дрова в топку тоже учился укладывать: если закинуть их торцом к стеклу, быстро появляется копоть. Но по работе самой печи никаких претензий: хороший разгон, дожиг – все как мечталось».

Герман, Москва.

«У нас камин Ангара Аква проработал год, но впечатления оставил неоднозначные. По техническим характеристикам вопросов нет: греет мощно, батареи разгоняет за полчаса после недельного простоя, неплохо поддерживает тление закладки дров, хоть и «кушает» их немало. А вот насчет чистого стекла я готов поспорить – прозрачность оно сохраняет только благодаря моей жене, которая регулярно его оттирает от копоти».

Владимир, Санкт-Петербург.

Советы по выбору

1. Чтобы система отопления, подключенная к дровяному камину, была действительно эффективной, печь должна выдавать на контур достаточную мощность для обогрева всех помещений. Характеристики модели указываются в паспорте оборудования, площадь частного дома можно взять из проекта или измерить самостоятельно. При подборе камина для дачи важно не слишком отступать от установленной нормы. Слабый прибор не справится со своей задачей, чересчур мощный обойдется дорого и из-за перегрева может скоро выйти из строя.

2. Поскольку печь-камин с водяным контуром работает в одной связке с отоплением, их характеристики сопоставляют еще на стадии проектирования. Здесь нужно учитывать, закрытой или открытой будет система, гравитационной или с принудительной циркуляцией, а также сравнить требуемый объем теплоносителя с тем, который способен «приготовить» обменник.

3. Непосредственно перед покупкой печь с водяным контуром необходимо внимательно осмотреть изнутри и снаружи. Очень многое о качестве сборки прибора могут рассказать швы: «кривая» сварка переменной толщины вряд ли надолго сохранит целостность конструкции. Также стоит обратить внимание на наличие уклонов от стенок к колосникам – они не позволяют угольям скапливаться на контуре решетки и прожигать топку.

4. Современные камины с водяным отоплением практически все имеют жаростойкую прозрачную дверцу топливника, через которую можно полюбоваться огнем. Однако эта часть печи одновременно излучает тепло в инфракрасном спектре, и если в основном помещении нужен эффективный обогрев, лучше, чтобы стекло было панорамным. Оно обеспечит хороший обзор и сможет распределять по комнате ИК-излучение широким «веером».

И последнее – если не хотите мучиться с постоянной чисткой топки и дымохода, но желаете сэкономить на дровах, выбирайте модели, где теплообменник находится сверху. Это позволит использовать режим длительного горения без вреда для печки. Камин с водяной рубашкой для отопления придется топить часто и всерьез, так как змеевик все время будет стремиться снизить его температуру до +90-100 °С. А это нужно как-то компенсировать, иначе образования конденсата не избежать.

Дата: 28 июня 2016

Монтаж печей с водяным контуром в частном доме или на даче

Камины|Монтажные работы|Дымоходы|Банные печи|Кухонные печи|Печи|Барбекю|Топки

Индивидуальное печное отопление существует с давних пор и не сдает позиции даже в XXI веке благодаря удобству и полной автономности этого способа. Кроме тепла, печка создает в доме особенно приятную, уютную атмосферу, оживляя интерьер зрелищем веселой игры огня за стеклом топки.

Современные печи, как правило, невелики по размерам и занимают немного места, но при этом рассчитаны на обогрев просторных помещений. Новейшие технологии сжигания топлива – вторичный дожиг газов и режим минимальной отдачи тепла позволили заметно повысить эффективность печного отопления по сравнению с тем, что могли дать его традиционные варианты.

Для прогрева комнаты с помощью печки используется два способа – излучение тепла с её поверхности и конвекция – движение воздуха, который нагревается при контакте с горячей топкой. Условия для активной конвекции создаются за счет специального зазора определенной величины между топкой и наружной облицовкой печи. Однако обоими способами удается решить задачу отопления только одной комнаты – той, где стоит печь.

Чтобы не пришлось монтировать отопительные приборы в других помещениях дома, выпускаются печи, которые можно подключать к специальным каналам, по которым нагретый воздух будет поступать в соседние комнаты. Но наиболее удобными, пожалуй, являются печки с водяными теплообменниками. Они работают вместе с системой труб и радиаторов и способны отапливать не только комнаты, расположенные рядом с источником тепла, но и отдаленные от него.

Какая система водяного отопления используется с печами?

Печи, работающие на дровах или угле, не нуждаются в электричестве. Для таких приборов, называемых энергонезависимыми, возможно подключение к открытым системам водяного отопления с естественной циркуляцией. Эти системы часто применяют в небольших жилых домах, в том числе на дачах. В них используется физическое явление расширения воды при нагревании и соответствующего увеличения её плотности при охлаждении. За счет расширения горячей воды в трубопроводах повышается давление, которое обеспечивает циркуляцию. Остывшая вода возвращается в водяной контур печи для повторного нагревания.

В самой верхней точке системы, например, на чердаке, устанавливают расширительный бак. Он принимает избыток нагретой воды, регулируя тем самым давление в системе. Чтобы уменьшить потери тепла, бак снабжается качественной термоизоляцией.

Помимо энергонезависмости, у этого варианта есть и другие преимущества:

  • монтаж печей с водяным контуром и системой естественной циркуляции несложен;
  • конструкция проста и не включает сложных дорогостоящих элементов, поэтому она очень надежна;
  • система работает абсолютно бесшумно.

Конечно, имеются и некоторые недостатки:

  • испарение воды из расширительного бака приводит к тому, что периодически в систему следует добавлять воду;
  • антифриз нельзя использовать в открытых системах вместо воды, так как он быстро испаряется;
  • к сожалению, невозможно избежать постепенной коррозии металлических деталей, так как в открытые системы попадает воздух.

Иногда для улучшения циркуляции на обратную линию устанавливают циркуляционный насос. Получается промежуточный вариант, который обладает более высокой эффективностью, но делает систему зависимой от подачи электрической энергии. В месте установки насоса монтируется байпас, благодаря которому в случае отключения электричества можно будет пользоваться естественной циркуляцией.

Покупка и монтаж печей с водяным контуром

В ассортименте товаров, предлагаемых компанией «Мой камин», имеется хороший выбор дровяных печей с водяным контуром от известных европейских производителей. Кроме того, наша компания располагает штатом специалистов, которые выполнят монтаж печи и системы водяного отопления по всем правилам.

  • В первую очередь при установке любого отопительного прибора следует позаботиться о соблюдении правил пожарной безопасности. Для этого печку ставят на негорючее основание, а стены рядом с ней защищают термоизолирующими материалами (подходят силикат кальция или базальтовая вата). В инструкциях производителей указаны безопасные расстояния до возгораемых предметов, которые также необходимо соблюдать.
  • Сооружение дымохода предшествует установке печки. Его можно сложить из кирпича или приобрести набор нержавеющих модулей, из которых легко собирается дымовая труба любой конфигурации. Хорошим вариантом может стать покупка заводского комплекта деталей для сборки керамического дымохода.
  • Параллельно с сооружением дымохода или после него выполняется монтаж системы трубопроводов с радиаторами и подводкой к месту установки печи.
  • После проверки комплектности отопительного прибора осуществляется его сборка и установка на подготовленное основание.
  • Затем выполняется подключение к дымоходу и к системе наружной подачи воздуха, если это предусмотрено конструкцией печи.
  • И, наконец, печь подключается к системе водяного отопления дома.

Все работы выполняются с учетом рекомендаций изготовителя, так как в противном случае клиент может лишиться гарантии на отопительный прибор. После заполнения системы водой наступает подходящее время для пробной топки. Разжигать печь при пустом теплообменнике запрещается, так как это выведет прибор из строя.

Если пробная растопка выявила какие-то проблемы, наши мастера выяснят их причины. Устранение проблем, не связанных с заводским браком, может быть выполнено на месте.

О заказе и гарантии

Вы можете заказать монтаж печи с водяным контуром в любом салоне «Мой камин» при оформлении покупки. Мы предоставляем гарантию на выполненные монтажные работы сроком на 12 месяцев, начиная с даты сдачи системы отопления в эксплуатацию.

Похожие статьи:

Печь камин с водяным контуром отопления: выбор и установка

Классический камин отлично согревает комнату, но не может длительно отапливать весь дом, ведь его теплоемкость невелика.

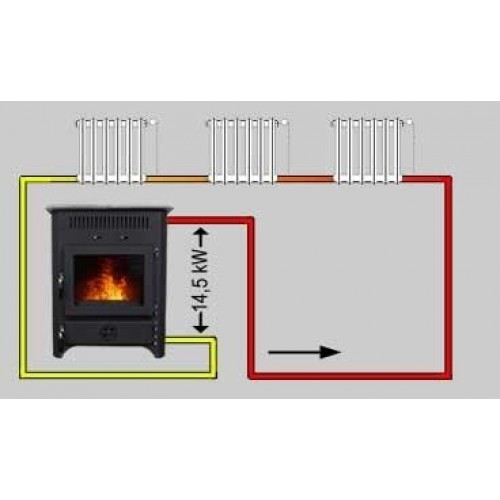

Печь-камин с водяным контуром — схема

С этой задачей может справится лишь модифицированная печь-камин с водяным контуром, с подключенными радиаторами во всех помещениях дома.

Площадь, которую способен обогреть такой контур, зависит от тепловой мощности камина, количества установленных радиаторов и общего объема воды в системе. Как выбрать и установить печь-камин с водяным контуром, мы расскажем в этой статье, читайте внимательно и соблюдайте абсолютно все требования!

Устройство печи-камина с водяным контуром

По своему устройству печь-камин с водяным контуром мало отличается от традиционного камина, разница лишь в том, что в верхней части топки или в стенках печи устанавливается теплообменник со змеевиком, по которому циркулирует теплоноситель, чаще всего обычная вода. Змеевик подключается к замкнутому отопительному контуру, состоящему из радиаторов и соединительных труб, расширительного бака, при большой протяженности системы также устанавливают циркуляционный насос.

Схема работы печи-камина с водяным контуром

Топка печи-камина может быть как открытой, так и закрытой, защищенной жаропрочным стеклом. В нижней части топки находится решетка – колосник, через нее поступает воздух, необходимый для горения дров, а также отводятся продукты горения – зола. Под топкой находится зольник, он также выполняет функции поддувала и защищен распашной дверцей или выполнен в виде выдвижного лотка. В верхней части топки находится дымосборник, который соединяется с дымоходом. В зависимости от модели печи-камина могут быть также предусмотрены карманы и отверстия для конвекционного выхода нагретого воздуха, отсекатели пламени и другие элементы.

Существуют также модели, в которых внутренний контур теплоносителя не связан с системой отопления, и подогрев циркулирующей в радиаторах воды происходит через пластинчатый теплообменник. Такие печи более удобны для двухконтурных систем, позволяющих подключить не только отопление, но и горячее водоснабжение.

Устройство печи-камина с водяным контуром

Печь-камин с водяным контуром можно также сложить из кирпича. Стенки топки в такой печи выполняют двойными: внутреннюю стенку делают из металла, внешнюю – из кирпича, а между ними располагают змеевик. Однако браться за кладку такой печи, не имея соответствующего опыта, не стоит – эта работа требует большой точности и соблюдения размеров, а переделать печь в процессе эксплуатации очень сложно.

Устанавливать печь-камин с водяным контуром как единственный источник постоянного отопления в холодных климатических зонах нецелесообразно так как автоматизировать процесс топки невозможно, и надолго отлучаться из дома будет нельзя. Однако как дополнительная или резервная система отопления печь-камин будет очень кстати, особенно на время сильных холодов или ненастья.

Выбор печи-камина с водяным контуром

Выбор отопительного агрегата – ответственное дело, и прежде чем отдать предпочтение той или иной модели, нужно разобраться в характеристиках и возможностях таких печей. Попробуем рассмотреть наиболее важные из них.

  1. Мощность. В отличие от обычной печи или камина, на отопительных приборах с водяным контуром производитель указывает два значения мощности: общая тепловая мощность и мощность теплообменника. Что же они означают? Общая тепловая мощность – это то количества тепла, которое печь способна отдать в окружающее пространство посредством инфракрасного излучения через стекло топки и конвекционные каналы и от системы отопления.Составная ее часть – мощность теплообменника, то есть то количество тепла, которое подается в радиаторы.Например, полная заявленная тепловая мощность печи-камина с водяным контуром – 11 кВт, мощность теплообменника – 4 кВт. Учитывая необходимую для обогрева каждых 10 м2 площади мощность, которую принимают равной 1 кВт, такая печь-камин с водяным контуром сможет обогреть дом площадью 100-110 м2. При этом учтите, что заявленная мощность рассчитана на непрерывную работу печи, что для отопительных приборов, работающих на дровах, является делом хлопотным, ведь дрова придется подкладывать постоянно. Если вы планируете топить печь-камин только в дневное время, увеличьте необходимое значение мощности в 1,5-2 раза.
  1. Габариты и вес печи. Эта характеристика важна, если вы испытываете недостаток места и ограничение в допустимой нагрузке на перекрытия. Габариты выбираемой вами модели должны позволять установить ее с соблюдением противопожарных расстояний – они обычно указаны в руководстве по эксплуатации. Нагрузку на пол можно не рассматривать, если полы в вашем доме выполнены из монолитного бетона или железобетонных плит, они позволят установить печь-камин из металла в любом месте. Для деревянных перекрытий максимально допустимая временная нагрузка составляет 150 кг, и при весе в 100 кг и площади основания печи менее 0,7 м2 это значение будет превышено. Выхода два – выбрать печь-камин с водяным контуром, имеющую меньший вес или перераспределить нагрузку, например, с помощью подиума для печи. Его можно сделать из листа гипсокартона толщиной не менее 12 мм, покрытого негорючим покрытием, например, керамогранитом.
  2. Объем теплоносителя. Для подключения теплообменника к системе отопления вамнеобходимо будет знать допустимые границы этого значения. Объем теплоносителя складывается из объема всех труб и радиаторов и зависит от протяженности системы и числа секций батарей. Объем секции радиатора можно узнать в паспортной документации, а объем труб – рассчитать по таблице, измерив их диаметр и общую длину. Полученное значение необходимо увеличить на 10% – именно такой объем расширительного бака необходим для домашних систем отопления.
  3. Диаметр дымового канала. Этот параметр важен для подбора подходящих элементов дымохода. Если покупка всех комплектующих происходит в одном месте, специалисты помогут вам подобрать нужный диаметр, в противном случае вам придется самостоятельно выбрать подходящие по размеру элементы.
  4. Дополнительные функции. К ним относятся возможность приготовления и разогрева пищи на верхней панели, системы легкой очистки стекла, холодные ручки и другие мелочи, которые сделают эксплуатацию печи-камина более удобной и приятной. Платить ли дополнительные деньги за все эти функции – решать вам.

Установка печи-камина с водяным контуром и подключение к системе отопления

Вы купили печь-камин, радиаторы, трубы, расширительный бак и другие элементы системы отопления. Осталось установить печь и подключить ее.

  1. Выровняйте пол в месте установки печи-камина. Крайне желательно облицевать его негорючими материалами – при попадании случайных искр и углей пол не загорится.
  2. Установите печь-камин и выставите ее по уровню, используя регулируемые ножки при необходимости.
  3. Смонтируйте систему водяного отопления. Для гравитационной системы установка циркуляционного насоса не нужна, при принудительной системе циркуляции насос ставят в самую холодную точку обратной трубы, то есть перед входом обратки в теплообменник. Расширительный бак устанавливают в самой высокой точке системы. Лучше выбирать бак закрытого типа с мембраной – чем меньше контакта теплоносителя с воздухом, тем дольше вам прослужат радиаторы и трубы.

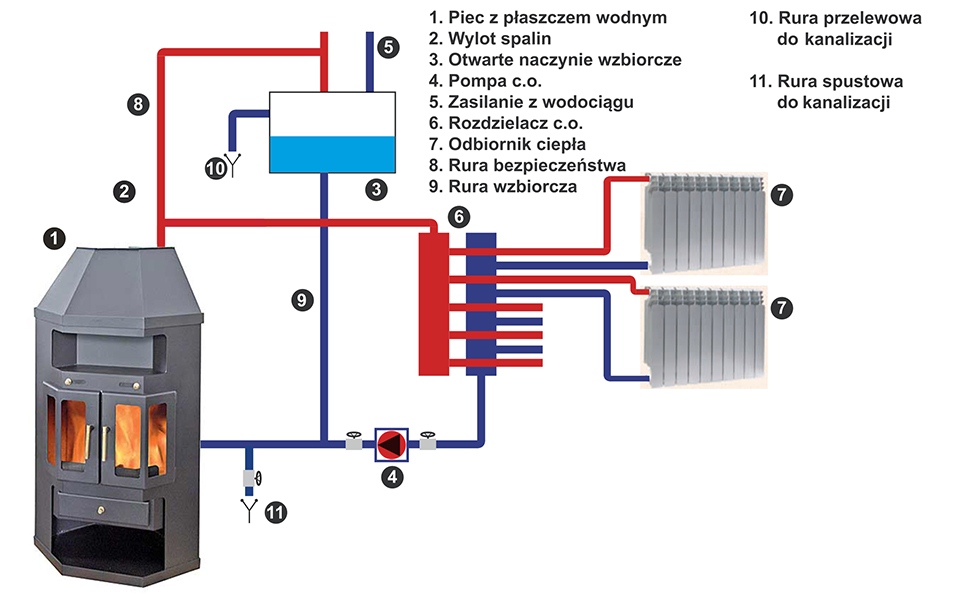

    Схема установка печи-камина с водяным контуром

  4. Подключите теплообменник к системе отопления по выбранной схеме. Печи-камины с водяным контуром могут работать как независимо, так и подключаться к системе отопления от котла в качестве дополнительного подогрева.

    Схема подключения водонагревателя

  5. Заполните систему водяного отопления водой или другим теплоносителем. Проверьте все стыки на отсутствие течи, протестируйте работу циркуляционного насоса.
  6. Установите дымоход и подключите его к дымовому каналу печи. Все стыки необходимо промазывать жаропрочным герметиком, а проходки через перекрытия – изолировать негорючими материалами.
  7. Проведите пробную растопку печи. При топке возможно появление неприятного запаха – это следствие спекания жаропрочной краски, которой окрашены элементы корпуса. В дальнейшем запаха не будет.
  8. Проверьте нагрев теплоносителя в системе и отрегулируйте скорость циркуляции, сбалансируйте систему с помощью вентилей на радиаторах.

После всех этих мероприятий печь можно эксплуатировать в нормальном режиме. Не забывайте проверять уровень теплоносителя в системе.В случае длительного отсутствия сливайте воду из системы, при случайном ее замораживании возможно повреждение труб и радиаторов, что приведет к разрывам и течи.

Печь-камин с водяным контуром в квартире

Печь-камин с водяным контуром особенно удобна для двухэтажных дачных домов с гостиной и несколькими спальнями: гостиная отапливается теплом камина, а в спальнях устанавливают радиаторы с возможностью регулирования их нагрева. Такая система позволяет обогревать только нужные помещения без установки газового или электрического котла, а живой огонь в камине создает романтическое настроение и обеспечит вам отличный отдых.

Может ли взорваться печь-камин с водяным контуром — видео ответ

Понравилась статья?
Сохраните, чтобы не потерять!

Пусть в вашем доме всегда будет тепло! Выбираем отопительную печь для дачи

Выбор отопительного устройства для загородного дома зависит от множества факторов. Как правило, такие печи рассчитаны на обогрев достаточно небольшого по площади жилища, и сами отличаются компактностью.

Лучше всего если оборудование будет простым в работе и уходе, сможет быстро разогреваться, равномерно протапливать помещение и долго сохранять тепло, обязательно должна быть обеспечена пожаробезопасность.

Дополнительные функции дачного отопления сделают возможным нагрев воды или приготовление пищи. Несмотря на то что рынок предоставляет множество видов оборудования для дачи, печь можно изготовить и собственными руками. Поэтому какими бы ни были размеры дачи, климатические условия и семейный бюджет – для каждого случая возможно подобрать оптимальный вариант отопительного приспособления.

Отопительная печь с водяным контуром

Такие устройства очень эффективны для небольших и средних по площади загородных домов. Главное их отличие от других видов — встроенный теплообменник, чаще всего из чугуна или нержавеющей стали.

Фото 1. Схема соединения печи с водяным контуром с системой отопления.

Теплообменник устанавливается в камере сгорания, но так, чтобы не касаться открытого пламени — нагрев происходит за счет выделения горячего воздуха и продуктов сгорания. Теплообменник при помощи двух труб для поступления холодной воды и вывода горячей соединяется с системой отопления дома — чаще всего радиаторного типа.

Важно! При использовании печи с водяным контуром необходимо наличие воды в теплообменнике, иначе он может быть поврежден. Поэтому нужно учитывать, что невозможно растопить устройство на краткосрочное время, не обогревая дом целиком.

Выбор полностью чугунной модели позволит отапливать большую площадь, чугун более износостоек, медленнее остывает, но отличается высокой ценой и в случае повреждения не подлежит ремонту — печь придется менять целиком.

Чаще всего из чугуна изготавливаются лишь некоторые детали, например, теплообменник и дверцы, это помогает избежать их деформации от высоких температур. Комбинированные варианты более доступны по стоимости и отличаются достаточно большой мощностью.

Устройства с водяным контуром бывают следующих видов:

  • Работающие на топливе. Чаще всего используются дрова или уголь, иногда торф, солярка и другие виды топлива.
  • Оборудованные электронагревателемТЭНом. Нередки комбинированные варианты, когда электронагреватель для поддержания температуры нагретой воды включается уже после того, как прогорит топливо.
  • С подведением газа. Такие устройства встречаются реже, обычно если на загородный участок подведен газопровод.

Особенности печи с водяным контуром:

  • Осуществление водообмена. Обычно используется циркуляционный насос, именно благодаря этому устройству нагретая вода перемещается по площади жилья, для работы прибора необходимо наличие электросети.
  • Сохранение тепла после прогорания топлива. Без дополнительного оборудования возможен обогрев только очень небольших по размеру домов, так как вода в радиаторах быстро остывает. Чаще всего используется подогрев при помощи ТЭНа.

Несмотря на невысокую эффективность, печи с водяным контуром очень распространены благодаря доступной цене и надежности. Их отличает долгий срок службы, а если есть возможность обустройства теплых полов, не требующих высоких температур, такая печь может отапливать большой дом.

Печь для отопления длительного горения

Другим распространенным способом обогрева загородного дома является использование оборудования длительного горения. Такие устройства применяют для обогрева не только тепло от сгорания самого топлива, но и используют выделяющийся при сгорании древесины газ, повторно сжигая его в отдельной камере.

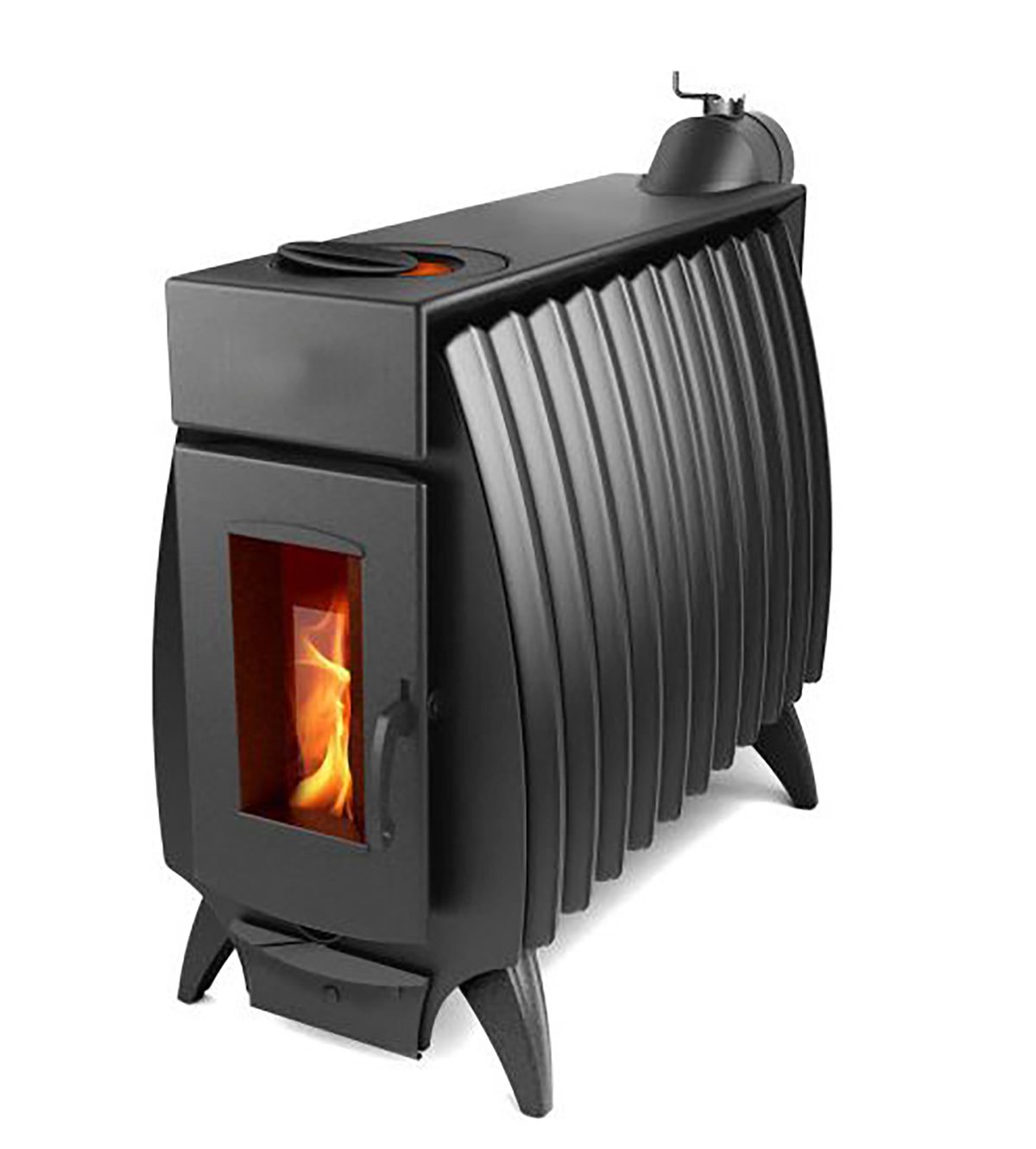

Фото 2. Печь для отопления длительного горения с оборудованным на ней местом для приготовления пищи.

Такой режим называется пиролизом. Чтобы обеспечить его эффективность, в первой камере ограничивают поступление воздуха к горящему топливу, вызывая тем самым тление древесины.

Преимущества:

  • Длительный период горения от 7 до 15 часов при одной закладке топлива (длительность зависит от объема топочной камеры).
  • Высокая эффективность и быстрый прогрев помещения.
  • Небольшие затраты на топливо — можно использовать дрова, уголь, другие виды твердого топлива, при процессе горения оно используется почти полностью, оставляет меньшее количество золы, чем печи открытого горения.
  • Компактность печи и ее небольшой вес делают легкоразрешимой проблему размещения печи в доме.
  • Невысокая стоимость оборудования. Можно использовать стальные печи и комбинированные модели, хотя наилучшим вариантом будет более дорогая чугунная печь.
  • Дополнительные функции. Обычно такие устройства оборудуются варочной панелью для приготовления пищи.

Недостатком оборудования длительного горения является относительно небольшая мощность. Такое устройство не подойдет для обогрева большого коттеджа, но прекрасно справится со своей задачей в условиях небольшого дачного дома.

Внимание! Печи длительного горения оснащены специальными герметичными дверцами, исключающими просачивание дыма и газа в помещение. Использовать обычную печь схожим образом крайне опасно — угарный газ может вызвать сильное отравление и даже летальный исход.

Вам также будет интересно:

Установка на даче

Главным критерием выбора отопительного оборудования для дачи является необходимость быстрого прогрева помещения и периодичность его использования. Если вы бываете на даче нечасто, лучшим решением будет компактная модель длительного горения.

Ее использование позволит быстро и эффективно обогревать помещение во время вашего присутствия, готовить пищу и греть воду на варочной поверхности, а длительный простой не окажет разрушительного действия на оборудование.

При более регулярном посещении загородного дома или жизни в нем можно использовать печь с водяным контуром.

Такое устройство потребует наличия электросети и системы водяного отопления, зато способно обеспечить обогрев большего помещения, например, дома из нескольких комнат.

Выбор места для оборудования

Установку отопительного устройства нужно начинать с тщательной подготовки:

  1. Первым делом необходимо рассчитать площадь помещения, предназначенного для обогрева, учитывая высоту потолков. Это важно при выборе мощности модели.
  2. Определяется место, где будет располагаться печь. Лучше учитывать, где удобнее всего пользоваться устройством в случае применения дополнительных функций (в виде варочной панели). Преимуществом будет доступ к воде и возможность подключения к электросети.
  3. Рассчитывается как будет устроен вывод дымохода наружу. Это можно сделать как через окно, так и через перекрытия крыши.
  4. Место, подготовленное для установки печи, обшивается материалом, устойчивым к горению (можно выложить пол и стены керамической плиткой), пол выравнивается по уровню.
  5. Печь устанавливается на достаточном расстоянии от стен и других предметов. При необходимости осуществляется подключение к электросети, выполняется подводка к водяной отопительной системе.
  6. Выполняется установка дымохода. Лучше сделать его разборным для удобства чистки, обязательно необходимо провести утепление.

Печь с водяным контуром по возможности устанавливается в отдельной комнате, где шум устройства не помешает никому из домашних. Печи длительного горения часто ставятся в основном помещении, так как функции обогрева выполняет сам корпус прибора.

Правильное использование

Для того чтобы растопить печь длительного горения нужно выполнить ряд действий:

  • В топочную камеру плотно складывается топливо. Желательно заполнить камеру почти полностью, между поленьями или кусками угля сверху прокладывается растопка, сухая щепа или тряпица, смоченная керосином.
  • Растопка поджигается с верхнего слоя. После того как дрова хорошо займутся, печь прикрывается.
  • После того как дрова разгорятся в полную силу, дверца герметично закрывается, а продувочная заслонка устанавливается в нужное положение — так чтобы подавать в камеру лишь небольшое количество воздуха.
  • Печь можно оставить до следующей закладки — на период около 10 часов.

При растапливании печи с водяным контуром дрова поджигаются снизу, а дверцу печи можно не закрывать плотно. Необходимо также своевременно подкладывать топливо либо подключить ТЭН после прогорания щепы и дров.

Установка компактной печи для отопления дачи позволит сделать реальностью приятные вечера на природе даже в зимний период. Современные модели устройств оснащены дверцами из огнеупорного стекла, что дает возможность наблюдать за пламенем и делает их уютным аналогом камина.

Полезное видео

Посмотрите видеообзор на чугунную отопительную печь длительного горения: особенности конструкции, плюсы такой модели.

Как правильно выбрать печь для отопления дома или дачи на дровах

Шаг 1. Определите мощность печи

Шаг 2. Выберите печь или печь-камин

Шаг 3. Выберите печь с функцией длительного горения (вторичным дожигом дымовых газов, или чистого горения) или без

Шаг 4. Выберите печь с функцией нагрева воды или без

Шаг 5. Выберите материал печи

Что ещё нужно для установки печи

Шаг 1. Определите мощность печи

Для этого узнайте объём помещения.

Объём помещения = длина × ширина  × высота помещения

Если дом больше, чем 6×6 метров, или в нём несколько этажей, то лучше отапливать каждый этаж отдельно или поставить котёл.

Чаще всего выбирают печи или печи-камины мощностью до 15 киловатт.


Шаг 2. Выберите печь или печь-камин

Оба устройства нагревают помещение своим корпусом — стенки нагреваются и отдают тепло в помещение.

Печь — меньше по размеру и ниже, чем камин. Имеет небольшой вес — прогревается быстрее камина, быстрее обогревает помещение. Удобна в небольших домах (6×6, 6×8), обогревает помещения при закрытых дверях. Может быть с функцией длительного горения, со стеклом, конфоркой. Печь длительного горения с конфоркой удобнее чистить — её можно снять и почистить отбойник (пластина, которая не даёт пламени попасть в дымоход).

Печь со стеклом и конфорками

Печь-камин — больше по размеру и выше печи, внешне красивее печи. С панорамным стеклом, может быть с конфоркой.

Печь-камин с конфоркой


Шаг 3. Выберите печь с функцией длительного горения или без

Печь с функцией длительного горения состоит из двух камер: в нижней дрова, в верхней воздух, все дверцы и зольник закрываются герметично, чтобы кислород не попадал в печь и чтобы замедлить горение дров. Пока печь не нагрелась, дрова горят интенсивно. Потом через каналы воздух поступает в верхнюю камеру,  нагревается и прогорает — дрова больше не горят, а тлеют.

Такая печь расходует меньше дров, даёт больше тепла и сжигает вредные вещества, которые остаются в дыме — в трубах остаётся меньше сажи. На такой печи готовить не получится, только разогревать еду.

Так работает печь длительного горения


Шаг 4. Выберите печь с функцией нагрева воды или без

Теплообменник и выносной бак для воды (висит в другом помещении) — можно подключить к некоторым моделям. Теплообменник забирает тепло из топки и нагревает воду. Чтобы он не сгорел, в баке всегда должна быть вода.

Выносной бак с теплообменником

Водяной контур — встроенная опция, нужна для подключения радиатора к печи.

Так работает печь с водяным контуром

Шаг 5. Выберите материал печи

Чугунная печь:

— не ржавеет и не деформируется от высокой температуры;

— расходует столько же дров, что и стальная печи;

— служит 15–20 лет.


Стальная:

— разрушается от высоких температур, служит 12–15 лет;

— имеет меньший вес и кожух-конвектор (задерживает в помещении нагретый трубой воздух), поэтому печь нагревается и начинает отдавать тепло быстрее.


Стальная с топкой, внутри которой шамот (огнеупорная глина):

— нагревается и остывает дольше, чем печь без шамота;

— весит больше, чем остальные печи — от 100 килограммов.

Дымоход и минерит для изоляции стен — менеджер поможет подобрать диаметр и высоту дымохода и количество листов минерита (размером 1,2×0,6 метров).

Шаг 1. Определите мощность печи

Шаг 2. Выберите печь или печь-камин

Шаг 3. Выберите печь с функцией длительного горения (вторичным дожигом дымовых газов, или чистого горения) или без

Шаг 4. Выберите печь с функцией нагрева воды или без

Шаг 5. Выберите материал печи

Что ещё нужно для установки печи

Шаг 1. Определите мощность печи

Для этого узнайте объём помещения.

Объём помещения = длина × ширина  × высота помещения

Если дом больше, чем 6×6 метров, или в нём несколько этажей, то лучше отапливать каждый этаж отдельно или поставить котёл.

Чаще всего выбирают печи или печи-камины мощностью до 15 киловатт.


Шаг 2. Выберите печь или печь-камин

Оба устройства нагревают помещение своим корпусом — стенки нагреваются и отдают тепло в помещение.

Печь — меньше по размеру и ниже, чем камин. Имеет небольшой вес — прогревается быстрее камина, быстрее обогревает помещение. Удобна в небольших домах (6×6, 6×8), обогревает помещения при закрытых дверях. Может быть с функцией длительного горения, со стеклом, конфоркой. Печь длительного горения с конфоркой удобнее чистить — её можно снять и почистить отбойник (пластина, которая не даёт пламени попасть в дымоход).

Печь со стеклом и конфорками

Печь-камин — больше по размеру и выше печи, внешне красивее печи. С панорамным стеклом, может быть с конфоркой.

Печь-камин с конфоркой


Шаг 3. Выберите печь с функцией длительного горения или без

Печь с функцией длительного горения состоит из двух камер: в нижней дрова, в верхней воздух, все дверцы и зольник закрываются герметично, чтобы кислород не попадал в печь и чтобы замедлить горение дров. Пока печь не нагрелась, дрова горят интенсивно. Потом через каналы воздух поступает в верхнюю камеру,  нагревается и прогорает — дрова больше не горят, а тлеют.

Такая печь расходует меньше дров, даёт больше тепла и сжигает вредные вещества, которые остаются в дыме — в трубах остаётся меньше сажи. На такой печи готовить не получится, только разогревать еду.

Так работает печь длительного горения


Шаг 4. Выберите печь с функцией нагрева воды или без

Теплообменник и выносной бак для воды (висит в другом помещении) — можно подключить к некоторым моделям. Теплообменник забирает тепло из топки и нагревает воду. Чтобы он не сгорел, в баке всегда должна быть вода.

Выносной бак с теплообменником

Водяной контур — встроенная опция, нужна для подключения радиатора к печи.

Так работает печь с водяным контуром

Шаг 5. Выберите материал печи

Чугунная печь:

— не ржавеет и не деформируется от высокой температуры;

— расходует столько же дров, что и стальная печи;

— служит 15–20 лет.


Стальная:

— разрушается от высоких температур, служит 12–15 лет;

— имеет меньший вес и кожух-конвектор (задерживает в помещении нагретый трубой воздух), поэтому печь нагревается и начинает отдавать тепло быстрее.


Стальная с топкой, внутри которой шамот (огнеупорная глина):

— нагревается и остывает дольше, чем печь без шамота;

— весит больше, чем остальные печи — от 100 килограммов.

Дымоход и минерит для изоляции стен — менеджер поможет подобрать диаметр и высоту дымохода и количество листов минерита (размером 1,2×0,6 метров).

«/>

типов систем отопления | Умный дом

Центральное отопление

Печи

Большинство домохозяйств в Северной Америке используют центральную печь для обеспечения тепла. Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки. Такой тип системы отопления называется канальной системой распределения теплого воздуха или принудительной системой распределения теплого воздуха. Он может работать на электричестве, природном газе или мазуте.

В топке, работающей на газе или мазуте, топливо смешивается с воздухом и сжигается.Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник печным вентилятором «обработчика воздуха», а затем проходит через воздуховоды после теплообменника. В топке продукты сгорания выводятся из здания через дымоход. Старые «атмосферные» печи выпускали воздух прямо в атмосферу и тратили около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься через дымоход. Современные печи с минимальной эффективностью значительно сокращают эти отходы за счет использования «нагнетательного» вентилятора, который втягивает отработанные газы через теплообменник и создает тягу в дымоходе.«Конденсационные» печи предназначены для утилизации большей части этого уходящего тепла за счет охлаждения выхлопных газов до температуры ниже 140 ° F, где водяной пар в выхлопных газах конденсируется и превращается в воду. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Это основная особенность высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубкой.

Новые стандарты для печей в настоящее время разрабатываются Министерством энергетики США и должны быть завершены весной 2016 г. Действующие стандарты для печей не обновлялись с 1987 г.

Органы управления системой отопления регулируют включение и выключение различных компонентов системы отопления. Самым важным элементом управления с вашей точки зрения является термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было комфортно. Типичная система с принудительной подачей воздуха будет иметь единственный термостат. Но в системе отопления есть и другие внутренние средства контроля, такие как переключатели «верхнего предела», которые являются частью невидимого, но важного набора средств контроля безопасности.

Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу потребляемой энергии (топлива).Эффективность сгорания — простейшая мера; это просто эффективность системы во время ее работы. Эффективность сгорания сравнима с количеством миль на галлон, который ваша машина проезжает со скоростью 55 миль в час по шоссе.

В США эффективность печи регулируется минимальной годовой эффективностью использования топлива (AFUE). AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает пусковые, охлаждающие и другие эксплуатационные потери, которые происходят в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, нагнетательным вентилятором и элементами управления.AFUE подобен пробегу вашего автомобиля между заправками, включая как движение по шоссе, так и движение с остановками. Чем выше AFUE, тем эффективнее топка или котел.

Котлы

Котлы водонагреватели специального назначения. В то время как печи переносят тепло в теплом воздухе, системы котлов распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем более холодная вода возвращается в бойлер для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами.В бытовых котлах в качестве топлива обычно используется природный газ или мазут.

В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах при охлаждении. Обычно используются нефть и природный газ.

Вместо системы вентиляции и воздуховодов в котле используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Эта система называется лучистым напольным отоплением (см. «Современное отопление»).Важные элементы управления котлом включают термостаты, аквастаты и клапаны, регулирующие циркуляцию и температуру воды. Хотя стоимость не является тривиальной, обычно гораздо проще установить «зонные» термостаты и регуляторы для отдельных комнат с гидравлической системой, чем с принудительной подачей воздуха. Некоторые элементы управления являются стандартными функциями новых котлов, в то время как другие могут быть добавлены для экономии энергии (см. Раздел «Модификации, выполненные специалистами по отопительным системам» на странице технического обслуживания отопления).

Как и печи, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсирующие котлы (если не используются очень сложные системы управления).Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным мазутом.

Тепловые насосы

Тепловые насосы — это просто кондиционеры двустороннего действия (подробное описание см. В разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет этот трюк, собирая тепло от холода снаружи с помощью электрической системы и отводя это тепло внутри дома.Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по дому.

Земной тепловой насос нагревает и охлаждает в любом климате, обмениваясь теплом с землей, которая имеет более постоянную температуру.

Есть два относительно распространенных типа тепловых насосов. Тепловые насосы с воздушным источником тепла используют наружный воздух в качестве источника тепла зимой и радиатора летом. Наземные тепловые насосы (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год.Воздушные тепловые насосы гораздо более распространены, чем наземные тепловые насосы, потому что они дешевле и проще в установке. Однако наземные тепловые насосы намного более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить, подходит ли тепловой насос в вашем климате, обсуждается далее в разделе «Варианты топлива».

В то время как тепловой насос с воздушным источником воздуха устанавливается во многом как центральный кондиционер, для тепловых насосов с наземным источником требуется, чтобы «петля» была закопана в землю, обычно в длинных неглубоких (3–6 футов) траншеях или в одной или более вертикальных скважин.Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, грунта и ландшафта. В качестве альтернативы некоторые системы забирают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт.

Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его генерации, тепловой насос может выдавать больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребляемой энергии называется коэффициентом полезного действия, или COP, с типичными значениями в диапазоне от 1.От 5 до 3,5. Это «установившаяся» мера, и ее нельзя напрямую сравнивать с коэффициентом полезного действия в отопительный сезон (HSPF), сезонной мерой, обязательной для оценки эффективности нагрева тепловых насосов с воздушным источником тепла. Преобразование между измерениями непросто, но агрегаты с наземным источником питания, как правило, более эффективны, чем тепловые насосы с воздушным источником.

Прямой нагрев

Газовые обогреватели

В некоторых регионах популярно газовое отопительное оборудование прямого нагрева. Сюда входят настенные, напольные и напольные печи, для которых характерно отсутствие воздуховодов и относительно небольшая тепловая мощность.Поскольку в них отсутствуют воздуховоды, они наиболее полезны для обогрева отдельной комнаты. Если требуется обогрев нескольких комнат, либо двери между комнатами должны быть открыты, либо необходим другой метод обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену для подачи воздуха для горения и отвода продуктов горения. Эти агрегаты могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустимы большие перепады температур между спальнями и основными комнатами.Модели могут работать на природном газе или пропане, а некоторые сжигают керосин.

Невентилируемые газовые обогреватели: плохая идея

Газовые или керосиновые обогреватели, у которых нет вытяжной вентиляции, продаются десятилетиями, но мы настоятельно не рекомендуем их использовать из соображений здоровья и безопасности. Известные производителями как газовые отопительные приборы «без вентиляции», они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины открытого пламени с керамическими поленьями, которые фактически не соединены с дымоходом.Производители заявляют, что, поскольку полнота сгорания этих продуктов очень высока, они безопасны для жителей здания. Однако это утверждение справедливо только в том случае, если вы держите близлежащее окно открытым для достаточного количества свежего воздуха, что лишает вас возможности дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и недостаток кислорода (эти обогреватели должны быть оборудованы датчиками истощения кислорода). Из-за этих опасностей по крайней мере пять штатов (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) запрещают их использование в домашних условиях, а также во многих городах США и Канады.

Электрические обогреватели

Переносные (съемные) электронагреватели недорого купить, но дорого использовать. Эти резистивные нагреватели включают «маслонаполненные» и «кварцево-инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как объясняется далее в разделе «Выбор новой системы», требуется много электроэнергии, чтобы доставить такое же количество полезного тепла, которое природный газ или нефть могут обеспечить на месте. Вставной нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление дополнительной нагрузки приведет к срабатыванию автоматического выключателя или срабатыванию предохранителя.Стоимость эксплуатации блока мощностью 1500 ватт в час легко вычислить: это в 1,5 раза больше ваших затрат на электроэнергию в центах за киловатт-час. При средних тарифах по стране — 12 центов за электроэнергию — этот обогреватель будет стоить 18 центов в час, и быстро будет стоить дороже, чем его закупочная цена. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют значительных инвестиций, например, для улучшения воздуховодов для конкретной области. Просто помните, что тепло с помощью электрического сопротивления обычно является самым дорогим видом тепла, и поэтому его редко рекомендуют.

«Электрический обогрев плинтуса» — это еще один вид резистивного обогрева, похожий на подключаемый обогреватель помещения, за исключением того, что он является проводным. У него есть два основных достоинства: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, позволяющих уменьшить нагрев в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, обычно очень высоки, если только дом не является «сверхизолированным».

Дровяные печи и пеллетные печи

Дровяное отопление может иметь большой смысл в сельской местности, если вам нравится складывать дрова и топить печь или топку.Цены на древесину обычно ниже, чем на газ, нефть или электричество. Если вы пилите древесину самостоятельно, вы можете значительно сэкономить. Загрязняющие вещества от сжигания древесины были проблемой в некоторых частях страны, что вынудило Агентство по охране окружающей среды США (EPA) ввести правила, регулирующие выбросы загрязняющих веществ от дровяных печей. В результате новые модели вполне горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они меньше загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении.

Камины

Газовые (и большинство дровяных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. В обычных установках, в которых воздух, поступающий из комнаты в камин для сгорания и разбавления, обычно теряет больше тепла, чем обеспечивает, потому что через устройство проходит очень много теплого воздуха, и его необходимо заменять холодным наружным воздухом. С другой стороны, если камин снабжен плотно закрывающейся стеклянной дверцей, источником наружного воздуха и хорошей заслонкой дымохода, он может обеспечить полезное тепло.

Современное отопление

Лучистое тепло для пола обычно относится к системам, в которых теплая вода циркулирует по трубам под полом. Это согревает пол, который, в свою очередь, согревает людей, использующих комнату. Он хорошо управляем, его сторонники считают его эффективным, и его установка стоит дорого. Это также требует очень опытного проектировщика и установщика системы и ограничивает выбор ковров и других видов отделки пола: вы не хотите «закрывать» источник тепла.

Свяжитесь с ассоциацией Radiant Panel Association

Бестоковые, мини-разъемы, мульти-разъемы .Жилые воздуховоды относительно редки за пределами Северной Америки. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по линиям хладагента вместо воды или воздуха. Крупные полевые испытания на Тихоокеанском Северо-Западе показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического резистивного нагрева. Как и в случае систем с наземным источником питания, относительная незрелость рынка помогает гарантировать, что мульти-сплит-системы для всего дома будут иметь высокие цены.

Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для домов серьезно изучается в некоторых странах.Основная предпосылка заключается в использовании небольшого генератора для удовлетворения некоторой потребности дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяного или водяного отопления). воздушные системы) и горячее водоснабжение. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь лучшую экономику в домах с высокими счетами за отопление, потому что дом не может быть практически изолирован, например, дома из цельного камня или кирпича.

Отопление вашей беседки — варианты для более холодного сезона — летний домик 24

Летние домики приобрели популярность с появлением садовых центров и магазинов DIY в 1980-х годах и с тех пор продолжают становиться все более популярными.Садовые постройки служат для самых разных целей в качестве студии для письма, рисования ремесел, садового офиса, центра садоводства, постоянного обитаемого пристройки к жилому пространству, складского помещения, мастерской или просто места, которое можно использовать для развлечения, отдыха. и наслаждайтесь отдыхом в саду.

Садовые беседки разных форм, от прямоугольных до восьмиугольных, с террасой или без нее и с широким разнообразием форм крыши, часто представляют собой живописный фокус, спрятанный в конце вашего газона, и придают вашему саду идеальный деревенский вид, который вы наслаждаетесь каждым видом из окна.

Тем не менее, с эволюцией использования от простого садового узла к более сложному, возникла необходимость сделать беседки уютными и гостеприимными круглый год, поэтому мы собрали для вас несколько вариантов отопления с их плюсами и минусами, а также с особыми требованиями. .

Использование электроэнергии в качестве источника энергии

Это очень популярный вариант для дачи, так как не требует никаких изменений в самой деревянной постройке. Нет дыма, нет необходимости в кислороде или подаче горючего материала, нет никаких мер безопасности, подойдет только электрическая розетка.Кроме того, для мастерских с большим количеством опилок и т.п. может оказаться преимуществом отсутствие открытых огнеопасных нагревательных элементов. Доступны несколько вариантов:

Электрические масляные радиаторы часто рекомендуются для быстрого, эффективного и доступного отопления. Они нагревают масло, которое затем служит удерживателем тепла. Таким образом, они имеют тенденцию выделять тепло спустя долгое время после начальной фазы нагрева. В основном они отдельно стоящие, поэтому их можно разместить там, где вам удобнее, но без возможности повесить их на стены они займут некоторое пространство на полу, что может быть довольно недостатком в небольшой беседке.Их можно регулировать с помощью термостатов и таймеров.

Электрические конвекционные обогреватели также популярны. Они быстро нагревают воздух и бывают как отдельно стоящими, так и настенными. Широкий круг поставщиков предлагает широкий выбор. Конечно, как и все электрические опции, они также управляются термостатами и таймерами.

Радиаторы электрические настенные. Они немного похожи на радиатор в главном доме с центральным отоплением, но работают на электричестве.

Инфракрасное излучение в основном просто производит инфракрасное излучение, которое нагревает человека, но не воздух. Однако, когда все или все внутри излучающего поля нагреваются, они косвенно нагревают и воздух. Их можно экономно использовать даже без предварительного нагрева, если вы сидите или работаете в нужном месте.

Тепловентиляторы быстрые и хорошо нагревают воздух, так что пребывание в беседке возможно без предварительного прогрева.

Электрические камины сочетают в себе простое и безопасное использование электрического обогрева с оптикой, напоминающей настоящий камин.

Электрический теплый пол , как и любой другой теплый пол, идеально подходит для дачи. Тем не менее, в идеале для пола потребуется подходящее покрытие, обычно из таких материалов, как плитка на плитах для стяжки, бетон или камень, но также можно использовать дерево, а электрические обогреватели пола можно укладывать даже под коврами. Ноги всегда первыми чувствуют холод, поэтому пол с подогревом, безусловно, является удобным вариантом.

Использование отопления в главном доме для дачи

Какое бы отопление у вас уже было в главном доме: Если дачный домик находится не слишком далеко от главного дома, могут быть варианты использования его для обогрева дачи.

Например: Если в главном доме есть газовое или масляное отопление, можно расширить подачу топлива в дачу, чтобы установить там аналогичную (но меньшую) горелку.

Если у вас центральное отопление с использованием водяных радиаторов, вы можете продлить до дачи хорошо изолированную трубу для теплой воды. Если в пути наблюдается сильная потеря температуры, может быть достаточно температуры, чтобы запустить теплый пол в летнем домике, который в любом случае работает при более низких температурах.

Конечно, это работает и для дровяных горелок: если у вас есть камин или печь в главном доме, меньшая версия также подойдет для беседки, и вы можете использовать то же место для хранения дров.

Горелки

Для настоящего деревянного бревенчатого домика, конечно, нет лучшего варианта, чем использовать дровяную горелку в своей даче. Будь то небольшая пузатная печь, небольшой обогреватель для яхты, хорошо подходящий для небольших беседок, печь со стеклянной дверцей, через которую вы можете наблюдать за пламенем, или даже открытый камин — горящие дрова дают правильное ощущение, запах и атмосфера для любой деревянной беседки.Они прекрасно смотрятся в деревянной хижине и, конечно же, неплохо работают. Может, даже слишком хорошо. Итак, если вы окончательно решитесь на этот вариант, имейте в виду, что беседка имеет ограниченное пространство. Печи мощностью около 2 кВт, вероятно, хватит для дачи средней площади.

Тем не менее, со всеми горелками необходимо учитывать аспекты безопасности:

  • Убедитесь, что вы живете в зоне контроля дыма. В этом случае вам понадобится одобренная печь для «чистого сжигания».
  • Учитывайте высоту дымохода, направление основного ветра и дома ваших соседей.Нельзя ожидать, что они будут постоянно вдыхать дым от вашей горелки.
  • Рекомендуется установить сигнализатор угарного газа.
  • Печь должна быть зарегистрирована HETAS, и вы можете установить ее с помощью инженера HETAS, чтобы убедиться, что все меры безопасности соблюдены должным образом.
  • Установка горелки может повлиять на ваше разрешение на строительство.

Газ будет хорошим вариантом для дачи, если основной дом работает на газе, а баллонный газ будет хорошей идеей для дач без электричества.Без дымохода вам потребуется не только определенная степень вентиляции для обеспечения подачи кислорода, но и то, что эти горелки могут вызвать накопление водяного пара в результате процесса горения. Кроме того, газовый баллон может быть немного громоздким. Особой формой являются очаговые костры , которые бывают разных исполнений и могут использоваться как эстетический аксессуар и обогреватель.

Жидкотопливные горелки или Горелки на отработанном масле достаточно эффективны, но не всем нравится запах масла, который неизбежно наполняет комнату после заправки.Однако они могут быть недорогой альтернативой. Хотя хранение масла требует заботы и об окружающей среде. Так что они, вероятно, лучше всего подходят, если в главном доме уже есть масляный бак.

Тепловые насосы

Кондиционеры горячего / холодного воздуха могут одновременно: нагревать и охлаждать. Вероятно, они будут хорошим выбором, если ваша дача находится на открытом солнце, где летом она регулярно перегревается. Минусом будет шум, особенно если он установлен на деревянных стенах.

Геотермальные тепловые насосы извлекают тепло из земли. Они часто используются в домах с нулевым потреблением энергии в сочетании с солнечными батареями. Технология становится все более доступной с каждым днем ​​и может быть хорошей и чистой альтернативой.

Солнечная энергия

Солнечное отопление настолько просто, что часто становится целью усилий домашних мастеров, поскольку вам просто нужно несколько трубок, установленных на темном фоне на крыше, чтобы получить нагретую воду, которую затем можно перекачивать через радиаторы или хранить в горячей воде системы хранения, которые также могут поддерживать горячую бытовую воду для душа или стирки.Когда солнце не такое сильное, его просто используют для предварительного подогрева воды, подаваемой в обычный бойлер. Доступны небольшие системы, обычно работающие с одним радиатором, хорошо подходящие для дачи .

Pro — это чистый источник энергии, а минус в том, что солнце обычно светит меньше всего, когда больше всего нужно обогревание.

Изоляция

Эффективная изоляция, конечно же, является ключом к снижению затрат на отопление. Это разовое усилие, но оно окажет длительное влияние на ваш счет за электроэнергию.Мы описали простой метод утепления беседки, которому вы можете следовать. Окна должны быть как минимум стеклопакетами и выходить на юг. Если у вас большой свес крыши над окнами, он будет пропускать низкое зимнее солнце, но затеняет их от высокого летнего солнца.

Крыши и полы тоже необходимо утеплить. Зеленые крыши могут быть хорошей экологической альтернативой с хорошими изоляционными свойствами. Излишне упоминать, что выбранная вами толщина стены будет иметь большое влияние на значение изоляции.Хотя некоторые думают, что стена из 44-миллиметрового дерева не будет нуждаться в дополнительной изоляции, мы все же рекомендуем дополнительную изоляцию даже для 70-миллиметровых стен, просто чтобы наслаждаться комфортом использования вашего летнего домика круглый год с очень небольшими затратами на энергию.

Попадание в горячую воду: Практическое руководство по системам водяного отопления

Одним из положительных результатов недавнего энергетического кризиса стало развитие и совершенствование технологий использования альтернативных форм энергии.Нигде эти усилия не были более очевидными, чем рост использования древесины в качестве источника топлива. Многие односемейные дома, построенные в последние годы, предусматривают хотя бы частичное отопление дровами. Некоторые коммерческие, промышленные и сельскохозяйственные предприятия, которым требуется большое количество тепла, также либо перешли на древесину, либо рассмотрели ее.

Одним из наиболее удобных, эффективных и рентабельных способов, с помощью которых жилые, сельскохозяйственные и небольшие коммерческие пользователи могут пользоваться преимуществами энергии на базе древесины, является использование системы водяного отопления (часто называемой гидронной).Системы горячего водоснабжения, работающие на древесном топливе, особенно подходят для малых и средних предприятий. Основным преимуществом этих систем является то, что они обеспечивают постоянный нагрев при относительно нечастой загрузке. Они также безопасны и могут сжигать недорогое древесное топливо во многих различных формах. Хотя этой технологии как минимум 200 лет, сегодня стоит подумать о ней.

Расширение биологической и сельскохозяйственной инженерии в Государственном университете Северной Каролины спроектировало и протестировало ряд гидравлических систем различных размеров за последние годы.Планы для этих систем доступны за небольшую плату. В настоящее время в Северной Каролине действует несколько тысяч жилых систем горячего водоснабжения, работающих на дровах. Кроме того, около 60 единиц используются для сушки табака и около 300 — для обогрева теплиц. Хотя многие из этих систем были построены на основе проверенных планов, некоторые из них — нет. Когда в системе возникают проблемы, это часто происходит из-за того, что некоторые важные конструктивные или эксплуатационные требования были упущены из виду.

Для эффективной работы важно понимать и соблюдать определенные основные правила.Эта публикация предоставляет оператору системы водяного отопления важную базовую информацию об этом типе системы и ее работе. В первых двух разделах описывается система горячего водоснабжения и ее части, объясняются функции каждой части и даются некоторые простые расчеты конструкции для тех, кто хочет построить свою собственную систему. Третий раздел поможет читателю развить понимание древесного топлива, а четвертый описывает и объясняет экономику систем горячего водоснабжения.

В системе водяного отопления вода используется для хранения тепловой энергии и передачи ее от горящего топлива к месту, где будет использоваться тепло.Все системы горячего водоснабжения (гидроники) состоят из пяти основных частей:

  • Топка , камера, в которой сжигается топливо;
  • резервуар для воды , в котором тепло поглощается и хранится;
  • Насос и трубопроводная система для транспортировки нагретой воды;
  • Теплообменник для отвода тепла там, где оно необходимо;
  • Система управления для управления скоростью использования тепла.

При проектировании водонагревателя на дровах важны три фактора:

  1. Горение . Система должна быть спроектирована так, чтобы топливо сгорало максимально полно.
  2. Теплообмен . Конструкция должна позволять как можно большему количеству выделяемого тепла попадать в воду.
  3. Сохранение тепла . Система должна позволять как можно меньше тепла уходить неиспользованным.

Самая важная часть любой системы горячего водоснабжения — топка или камера сгорания.Если он неправильного размера или плохо спроектирован, производительность всей системы пострадает. Самая частая проблема домашних систем горячего водоснабжения — это плохо спроектированная топка. К сожалению, это также одна из самых сложных проблем, которую можно решить без изменения конструкции и восстановления топки.

Как горит древесина

Чтобы оценить необходимость правильно сконструированной топки, необходимо понимать, как горит дрова. Горение (горение) — это процесс, в котором кислород химически соединяется с топливом, выделяя тепло.Тепло также необходимо для запуска процесса. Однако, однажды начавшись, реакция может быть самоподдерживающейся.

Большинство людей знают, что для сжигания необходимы топливо и кислород. Однако многие не осознают, что тепло также необходимо. Многие проблемы в системах водяного отопления связаны с недостаточным количеством тепла в камере сгорания.

Двумя основными компонентами древесины являются целлюлоза и лигнин. Эти два химических вещества состоят в основном из углерода, водорода и кислорода.При повышении температуры древесины некоторые летучие вещества, содержащиеся в ней — вода, воск и масла — начинают выкипать. При температуре около 540 ° F тепловая энергия приведет к разрыву атомных связей в некоторых молекулах древесины. Когда тепловая энергия разрывает связи, которые удерживают вместе атомы, составляющие лигнин или целлюлозу, образуются новые соединения — соединения, которых изначально не было в древесине. Этот процесс известен как пиролиз. Эти новые соединения могут быть газами, такими как водород, оксид углерода, диоксид углерода и метан, или они могут быть жидкостями и полутвердыми веществами, такими как смолы, пиролитовые кислоты и креозот.Эти жидкости в виде мелких капель и полутвердых частиц вместе с водяным паром образуют дым. Дым, который выходит из трубы (дымохода) несгоревшим, является потраченным топливом.

Поскольку температура продолжает расти, производство пиролитических соединений резко возрастает. При температуре от 700 до 1100 ° F (в зависимости от присутствующих пропорций) кислород соединяется с газами и смолами с выделением тепла. Когда это происходит, происходит самоподдерживающееся горение.

В какой-то момент во время горения куска дерева все смолы и газы улетучатся.Остается в основном древесный уголь. В обиходе мы говорим, что древесина сгорела дотла. Эти угли медленно горят снаружи и почти без огня. Количество угля или древесного угля, которое остается после того, как другие части древесины выкипят, зависит в первую очередь от породы древесины, а также от того, как быстро и при какой температуре она была сожжена. Как правило, чем быстрее и горячее сгорает кусок дерева, тем меньше древесного угля остается в виде углей.

Лучше всего быстро обжечь дрова, чтобы получить от них как можно больше тепла.Медленный дымный огонь может тратить до трети тепловой энергии топлива. Для эффективного горения огонь должен получать достаточно кислорода. Высокая дымовая труба, механический вытяжной вентилятор или и то, и другое обычно используются для обеспечения достаточной тяги (потока воздуха в топку).

Однако существуют пределы того, как быстро можно заставить дерево гореть. Если воздух нагнетается в камеру сгорания слишком быстро, он имеет тенденцию «задуть» огонь. Результат почти такой же, как слишком мало воздуха.

Слишком большое количество воздуха в камере сгорания также может привести к вздутию воздуха.Дыхание на самом деле представляет собой серию взрывов, возникающих в результате резкого смешивания воздуха и древесных газов. Чаще всего это происходит, когда свежее топливо добавляется в слой очень горячих углей. Сильное тепло от углей может отогнать большие объемы горючих газов, которые периодически воспламеняются по мере поступления кислорода. Эти взрывы редко вызывают какие-либо повреждения системы, но возникающий в результате обратный огонь может вызвать ожоги и летящий пепел.

Многие соединения образуются при горении древесины. Только в дыме было идентифицировано более 160 различных видов.В наибольшем объеме выделяются окись углерода, метан, метанол и водород. Хотя эти соединения будут гореть при относительно низких температурах, большая часть оставшихся выделенных соединений, таких как дым и смола, не сгорит полностью, пока температура не достигнет более 1000 ° F. Таким образом, для полного сгорания необходима горячая топка.

В большинстве хорошо спроектированных систем горячего водоснабжения топка окружена водой. По этой причине эти системы иногда называют водяными плитами.«В агрегатах этого типа стенки топки поглощают большую часть выделяемого тепла. Вода сохраняет стенки топки относительно прохладными, что приводит к хорошей теплопередаче, но не способствует хорошему сгоранию. В большинстве случаев необходимо изолировать стены и пол топки из огнеупорного кирпича. Огнеупорный кирпич замедляет отвод тепла от огня и тем самым увеличивает эффективность сгорания.

Обычный красный строительный кирпич, особенно с отверстиями, подходит для облицовки топки не хуже, чем белый огнеупорный кирпич.Хотя красный кирпич не так эффективен, он стоит примерно в пятую часть дешевле белого огнеупорного кирпича.

Конструкция топки

На рис. 1 показано поперечное сечение типичного водонагревательного агрегата. Очень важно, чтобы камера сгорания с водяной рубашкой была достаточно большой. Он должен быть такого размера, чтобы он не только принимал заряд топлива, но и позволял полностью сгореть расширяющимся газам сгорания, прежде чем они потеряют слишком много тепла и перейдут в дымовые трубы.

Одна из наиболее распространенных проблем домашних систем горячего водоснабжения заключается в том, что камера сгорания слишком мала для нормального сгорания. В этом случае трудно разжечь огонь достаточно горячим; он имеет тенденцию курить, даже когда ему дают много воздуха. Если топка еще не слишком мала, добавление облицовки из огнеупорного кирпича может помочь, потому что это сделает огонь более горячим. Однако иногда единственным выходом является замена топки на более крупную.

Мощность системы горячего водоснабжения можно описать двумя способами: с точки зрения ее мощности горелки или сгорания и с точки зрения ее способности аккумулировать тепло.(Последнее будет обсуждаться в другом разделе.) Мощность горелки системы определяется как наибольшее количество тепла, которое горелка может выделить из топлива за заданный период времени. Мощность горелки можно рассматривать как практический предел устойчивой мощности системы. Если вы продолжите увеличивать скорость подачи топлива в камеру сгорания, в конечном итоге будет достигнута точка, в которой топливо будет потребляться с той же скоростью, с которой оно добавляется. В этот момент горелка работает с номинальной мощностью.Более быстрое добавление топлива может фактически помешать процессу горения.

С практической точки зрения мощность горелки системы определяется размером топки и тем, насколько хорошо воздух может подаваться и распределяться по топливу. В общем, вы можете рассчитывать получить около 40 000 БТЕ в час на каждый квадратный фут площади решетки при условии, что глубина достаточна. Это означает, что вы можете ожидать около 800000 БТЕ в час от топки 5 футов в длину и 4 фута в ширину.

Между площадью колосниковой решетки и глубиной топки существует более чем случайная зависимость.Топка должна быть максимально глубокой. Большая глубина позволяет большему перемещению пламени и лучшему перемешиванию поднимающихся горячих газов для улучшения сгорания. В общем, глубина должна быть равна или больше наименьшего размера решетки. Например, если размер решетки составляет 5 на 8 футов, глубина топки должна быть не менее 5 футов. В таблице 1 показано предполагаемое соотношение между объемом топки и емкостью системы. Размеры не указаны, потому что размер и форма резервуара для хранения воды и свободное пространство, необходимое для пожарных труб, ограничивают глубину топки.Важно помнить, что высокие тонкие топки лучше, чем короткие толстые.


Таблица 1. Зависимость производительности системы от объема камеры сгорания.
Производительность системы (БТЕ / ч) Объем камеры сгорания (кубические футы)
50 000 2
100 000 5
200 000 9
300 000 27
400 000 40
500 000 75
750 000 100
1 000 000 200
2 000 000 400
3 000 000 500

Выбор вытяжного вентилятора

Практические ограничения размеров топки и конструкции дымовой трубы обычно требуют создания тяги с помощью вентилятора.Были использованы следующие аранжировки и их комбинации:

  • Вентилятор для подачи свежего воздуха под решетку;
  • Баллончик для нагнетания свежего воздуха в топку над решеткой;
  • Вытяжной вентилятор для подачи свежего воздуха в топку и через систему.

Использование вентиляторов для подачи воздуха в камеру сгорания имеет то преимущество, что вентиляторы остаются чистыми и охлаждаются воздухом, который они перемещают. Недостатком является то, что дым и искры могут выходить из любой трещины в топке, потому что давление внутри топки выше, чем снаружи.Если используется вытяжной вентилятор, любые утечки происходят внутрь. Недостатком является то, что тепло и копоть в дымовой трубе сильно влияют на систему вентиляторов, хотя существуют вентиляторы, специально разработанные для этой цели.

Скорострельность зависит от тяги. Вентилятор или вентиляторы с принудительной тягой должны подавать достаточно кислорода для максимальной ожидаемой скорости горения, но не должны обеспечивать больше этого количества. Слишком много воздуха охладит огонь и выбросит пепел в дымовые трубы. Например, чтобы определить размер стекового вентилятора, предположим, что максимальная мощность системы составляет 2 миллиона БТЕ в час.

2000000 БТЕ / час ÷ 6680 БТЕ / фунт древесины = 300 фунтов древесины / час

Для сжигания 1 фунта дров требуется около 6 фунтов воздуха. Следовательно, потребность в воздухе составляет:

.

6 фунтов воздуха / фунт древесины x 300 фунтов древесины / час = 1800 фунтов воздуха / час

Один фунт воздуха эквивалентен примерно 13,5 кубическим футам. Таким образом, необходимый объем воздуха составляет:

.

1800 фунтов воздуха / час x 13,5 кубических футов / фунт воздуха = 24 300 кубических футов воздуха / час или 405 кубических футов / мин (куб. Футов / мин)

Обычно для эффективного сгорания требуется около 50 процентов избыточного воздуха.Следовательно, требуемый объем:

405 куб. Футов в минуту x 1,5 = 608 куб. Футов в минуту

Поскольку мы определяем объем воздуха и газов, перемещаемых вытяжным вентилятором, мы должны учитывать добавление продуктов сгорания и влажности древесины к дымовым газам. Для древесины с влажностью 20 процентов, влажная основа (w.b.), отношение объема дымовой трубы к входящему воздуху составляет 1,16 моль дымовых газов на моль свежего воздуха.

Это соотношение рассчитано исходя из 100-процентного сгорания. Таким образом, объем выходящих продуктов сгорания составляет:

608 кубических футов в минуту входящего воздуха x 1.16 = 705 куб. Футов в минуту

Наконец, объем необходимо отрегулировать в соответствии с температурой. Закон Чарльза гласит, что объем газа линейно увеличивается с его температурой. Чтобы использовать закон Чарльза, температуры по Фаренгейту должны быть преобразованы в температуры по шкале Ренкина (R), что достигается добавлением 460 ° к температуре по Фаренгейту.

При температуре входящего воздуха 510 ° R (50 ° F) и температуре дымовой трубы 760 ° R (300 ° F) скорректированный объем дымового газа составляет:

760/510 x 705 куб. Футов в минуту = 1050 куб. Футов в минуту

Таким образом, 608 кубических футов в минуту входящего воздуха соответствует общему объему 1050 кубических футов в минуту, выходящему через дымовую трубу.Подойдет типичный вентилятор мощностью 1100 кубических футов в минуту при статическом давлении воды 1 дюйм. Допущение статического давления воды в 1 дюйм было бы более чем достаточно для компенсации газового трения в системе.

Вышеприведенные расчеты можно применить к системам различного размера. Размеры вентиляторов указаны в таблице 2 для различных систем.


Таблица 2. Размеры стеклопакетов для различных систем.
Производительность системы (БТЕ / ч) Размер вентилятора стека (куб. Фут / мин при 1 дюйм.давление воды)
50 000 40
100 000 75
200 000 140
300 000 180
400 000 240
500 000 300
750 000 425
1 000 000 550
2 000 000 1,100
3 000 000 1,650

Двери с водяным охлаждением

Одной из наиболее часто встречающихся проблем в системах водяного отопления является коробление дверок топки.Двери должны быть большими для удобной топки. Одна сторона подвержена сильному нагреву камеры сгорания, а другая часто окружена зимними температурами. Возникающие в результате сильные термические нагрузки могут деформировать двери. Хотя дверь, показанная на рис. 2, была сделана из стали 1 2 дюймов со значительным усилением, вскоре она так сильно покоробилась, что ее нельзя было закрыть.

Опыт показал, что полностью устранить эту проблему невозможно, хотя ее можно существенно уменьшить, охладив двери водой.Водяное охлаждение не только предотвращает коробление, но и позволяет рекуперировать больше тепла.

Двери с водяным охлаждением обычно имеют внутреннюю и внешнюю металлические поверхности, разделенные 2- или 3-дюймовыми полостями, через которые может циркулировать вода. Часть мощности циркуляционного насоса воды отводится в полость двери. В полость обычно устанавливаются перегородки для обеспечения хорошей циркуляции и равномерного охлаждения.

Конструкция решетки

Для максимального удобства и эффективности в нижней части топки необходимо предусмотреть решетку.Идеальная решетка позволяет золе просачиваться сквозь нее, но удерживает большую часть древесины и древесного угля и обеспечивает непрерывный поток воздуха через всю площадь решетки без периодического перемешивания или встряхивания. На каждые 1000 БТЕ номинальной мощности требуется не менее 5 квадратных дюймов площади решетки. Например, для системы мощностью 200 000 БТЕ / час потребуется:

200 x 5 = 1000 квадратных дюймов

Одна тысяча квадратных дюймов равна примерно 7 квадратным футам. Следовательно, решетки шириной 2 фута и длиной 3 1 2 футов будет достаточно для системы с номинальной производительностью 200 000 БТЕ / час.

Создать удовлетворительную решетку сложно. Лучше всего подходят чугунные решетки, но их трудно найти, они дороги и имеют свойство со временем трескаться и выгорать. Пластина из низкоуглеродистой стали толщиной от 1 2 от до 1 дюйма будет деформироваться при нагревании, если она не будет хорошо поддерживаться снизу. Однако решетчатые опоры затрудняют удаление золы. Использованные железнодорожные рельсы, перевернутые вверх ногами, с умеренным успехом использовались для формирования решеток. Стандартные 80-фунтовые рельсы, расположенные на расстоянии 1 2 на расстоянии 1 дюйма друг от друга, будут охватывать 6 футов без поддержки.Рельсы изготовлены из марганцевой легированной стали, их трудно сваривать и резать. Однако они умеренно устойчивы к высокотемпературной эрозии и относительно недороги, если покупать их на свалке металлолома.

Накопление древесного угля во время непрерывного обжига может привести к закупорке решеток и нарушению циркуляции воздуха. Установка вентилятора высокого давления под решеткой гарантирует поддержание минимального потока воздуха и ускоряет сжигание древесного угля. Остальной воздух для горения может подаваться через вентиляционное отверстие или дополнительный вентилятор над решеткой.

Рис. 1. Типовая система водяного отопления.

Рисунок 2.Двери должны иметь водяное охлаждение, чтобы они не коробились от сильного жара.

Самая заметная часть системы горячего водоснабжения — это бак для воды. Стандартные резервуары, подходящие для систем водяного отопления, доступны в различных размерах, объемах и толщинах стенок.Подземные резервуары имеют более толстые стенки, чем надземные, что делает их намного лучше для сварки. Если у вас есть выбор, лучше использовать короткий резервуар большого диаметра, чем длинный и тонкий, потому что более короткий резервуар имеет меньшую площадь поверхности, что снижает потери тепла и стоимость изоляции. В таблице 3 приведены размеры и вместимость широкого диапазона стандартных резервуаров для хранения нефти.


Таблица 3. Типоразмеры металлических резервуаров для хранения.
Вместимость (галлонов) Диаметр Длина
500 48 из 64 в
560 42 из 92 из
1000 49 1 2 дюйм 10 футов
2 000 64 в 12 футов
4 000 64 в 24 фута
6 000 8 футов 16 футов 1 дюйм
8,000 8 футов 21 фут 4 дюйма
10 000 8 футов
10 1 2 футов
26 футов 1 дюйм
15 футов 8 дюймов
12 000 8 футов
10 1 2 футов
31 фут 11 дюймов
18 футов 7 дюймов
15 000 8 футов
10 1 2 футов
39 футов 11 дюймов
23 фута 4 дюйма
20 000 10 1 2 футов 31 фут
25 000 10 1 2 футов 38 футов 9 дюймов
30 000 10 1 2 футов 46 футов 6 дюймов

Хотя лучше всего использовать новый резервуар, многие успешные системы были созданы с использованными резервуарами.Резервуары для хранения отработанного масла часто можно получить просто по запросу. Если вы решили попробовать использованный резервуар, внимательно осмотрите его на предмет дырок или тонких пятен. Также узнайте, какая жидкость хранилась в резервуаре. Внимание: Никогда не сваривайте и не резайте резервуар, который, как вы подозреваете, содержит легковоспламеняющиеся материалы, если он не будет тщательно очищен и провентилирован. Один из методов удаления остатков масла или бензина из большого бака — смешать около 2 фунтов моющего средства на тысячу галлонов емкости с достаточным количеством воды, чтобы растворить его, и вылить этот раствор в бак.Затем полностью наполните резервуар водой и дайте ему постоять несколько дней, прежде чем слить его и приступить к работе.

Теплоемкость

Как упоминалось в предыдущем разделе, одним из показателей емкости системы является ее способность аккумулировать тепло. Вода — одно из наименее дорогих и наиболее легко перемещаемых и контролируемых веществ. Это также один из лучших известных носителей тепла. Вода может хранить в четыре или пять раз больше тепла, чем камень, в десять раз больше, чем большинство металлов, и примерно в четыре раза больше, чем воздух на единицу веса.Его единственный недостаток в том, что он не может сохранять тепло при температуре выше 212 ° F, если он не находится под давлением. Это ограничивает его пригодность для высокотемпературных применений. Однако для систем отопления помещений в теплицах и других сельскохозяйственных, коммерческих или жилых помещениях это ограничение обычно не является проблемой.

По определению, одна британская тепловая единица (BTU) — это количество тепла, необходимое для повышения температуры фунта воды на 1 ° F. Галлон воды весит примерно 8.3 фунта, поэтому тепловая энергия, необходимая для повышения температуры галлона на 100 ° F, составляет:

8,3 фунта x 100 ° F = 830 БТЕ

Для сравнения, для повышения температуры 8,3 фунта гравия на 100 ° F потребуется всего около 166 БТЕ.

Как указывалось ранее, воду нельзя нагревать до температуры выше 212 ° F при атмосферном давлении. Эта температура определяет верхний предел количества тепла, которое может хранить безнапорная вода. Нижний предел устанавливается желаемой температурой нагрузки.Например, если в теплице должна поддерживаться температура 65 ° F, то эта температура является нижним пределом. Разница между верхним и нижним пределом,

212 ° F — 65 ° F = 147 ° F

показывает, сколько тепла может удержать данный объем воды.

На самом деле, снижать температуру хранения до нижнего предела непрактично. Скорость передачи тепла нагрузке (например, от радиаторов к воздуху внутри теплицы) значительно снижается, поскольку температура нагретой поступающей воды приближается к температуре воздуха нагрузки.По этой причине желательно поддерживать нижнюю температуру хранения воды, по крайней мере, на 35 ° F выше желаемой температуры загрузки. Следовательно, в предыдущем примере нижний предел температуры будет 100 ° F, а разница температур будет не 147 ° F, а

.

212 ° F — (65 ° F + 35 ° F) = 112 ° F

Следовательно, диапазон температур хранения воды ограничен 112 ° F. Используя эту информацию в качестве руководства, теперь мы можем определить, какой объем памяти необходим.

Если заданная тепловая нагрузка составляет 200000 БТЕ в час и желательно иметь 6 часов нагрева после тушения пожара, количество воды должно быть достаточным для хранения:

200000 БТЕ / час x 6 часов = 1200000 БТЕ

Для подъема одного фунта воды на 1 ° F требуется 1 БТЕ.В каждом фунте воды может храниться только 112 БТЕ. Следовательно, необходимое количество воды составляет:

.

1,200,000 БТЕ ÷ 112 БТЕ / фунт = 10714 фунтов

Поскольку вода весит 8,3 фунта на галлон, 10 714 фунтов воды равны 1291 галлону.

На практике максимальная температура воды редко превышает 200 ° F; следовательно, требуется емкость, немного превышающая 1291 галлон.

Эти расчеты предполагают, что тепло не теряется из резервуара или из труб, по которым вода подается к загрузке и от нее.Эти потери могут быть значительными в зависимости от того, насколько хорошо изолирована труба, расстояния от резервуара до груза и температуры наружного воздуха.

Очень хорошая идея — установить термометр на выпускной линии резервуара. Это даст точную индикацию температуры воды внутри резервуара. Падение температуры воды более чем на 20 ° F в час является хорошим признаком того, что резервуар для воды слишком мал, поскольку цель системы горячего водоснабжения — обеспечить постоянный источник тепла без необходимости постоянно разжигать огонь.

Также рекомендуется установить термометр в трубопроводах с обеих сторон нагрузки — например, на впускном и выпускном трубопроводах радиатора или ряда радиаторов. Это позволяет определить не только, сколько энергии теряется между баком и грузом, но и насколько эффективно радиаторы извлекают тепло из воды.

Для оптимальной конструкции системы емкость накопителя должна основываться на максимальной номинальной мощности горелки, требуемой тепловой нагрузке и максимальном промежутке времени между загрузками топлива.Следующее обсуждение показывает, как взаимодействуют эти три фактора.

Предположим, как в приведенном выше примере, что требуемая средняя тепловая нагрузка составляет 200 000 БТЕ в час. Это означает, что в течение обычного часа работы требуется 200 000 БТЕ тепла. Вероятно, что посреди очень холодной ночи количество необходимого тепла превысит это количество. Но для того, чтобы иметь достаточно тепла, мощность горелки должна как минимум равняться средней нагрузке плюс потери. С практической точки зрения желательно, чтобы горелка была рассчитана на 1,5–2-кратную среднюю тепловую нагрузку.Горелка большего размера может производить тепло для хранения, а также для немедленного использования в периоды средней нагрузки.

Помимо энергии, хранящейся в горячей воде (накопительный бак), в системе также можно хранить тепловую энергию в виде несгоревшей древесины. Это называется хранилищем топки. В ожидании очень холодной ночи оператор теплицы может топить систему в течение дня, чтобы постепенно поднять температуру воды примерно до 212 ° F. Несмотря на то, что вода уже удерживает количество тепла, близкое к максимальному, оператор может снова заполнить топку непосредственно перед тем, как уйти на ночь.Это дополнительное топливо добавляет энергии системе. Горящее топливо может просто заменить уходящее тепло и, таким образом, поддерживать высокую температуру воды. Однако, если дополнительное топливо слишком быстро добавляет слишком много тепла, вода в баке закипит, и энергия будет потрачена впустую в виде пара.

Маловероятно, что система горячего водоснабжения во время реальной эксплуатации будет подвергаться очень большим колебаниям нагрузки. Другими словами, не требуется производить максимальную производительность один час и никакой в ​​последующие.Скорее, постепенное увеличение и уменьшение обычно происходит в течение дня по мере изменения наружной температуры и многих других факторов. С другой стороны, тепло, подаваемое в систему от огня, обычно бывает довольно спорадическим, в зависимости от того, сколько и как часто добавляется топливо. Ценность системы горячего водоснабжения частично основана на ее способности быстро накапливать тепловую энергию, но медленно выделять ее с контролируемой скоростью.

Если горелка вырабатывает больше тепла, чем используется системой, дополнительное тепло будет сохраняться при условии, что емкость хранения не была превышена.При превышении емкости вода закипает. Когда это происходит, избыточное тепло уходит из системы в виде пара. Энергия, необходимая для кипячения воды, просто тратится зря. Частое кипение в системе горячего водоснабжения указывает на то, что горелка слишком велика, или она слишком часто зажигается, или что емкость аккумулирующей тепло системы слишком мала.

Если емкость аккумулирования тепла недостаточна, одно решение — добавить еще один резервуар. Тандемный резервуар обычно располагается как можно ближе к основному резервуару и соединяется впускной и выпускной трубой и насосом (Рисунок 3).Таким образом, емкость хранилища может быть довольно легко увеличена без нарушения работы остальной системы. Между двумя баками всегда необходимо непрерывно перекачивать воду, чтобы тепло распределялось равномерно. Это можно сделать, добавив дополнительный насос или используя часть потока от существующего насоса, если он имеет избыточную производительность.

Системы горячего водоснабжения не паровые; то есть в системе никогда не бывает другого давления, кроме давления, создаваемого насосами. Из бака для горячей воды необходимо удалить воздух, чтобы предотвратить повышение давления, когда вода нагревается и расширяется или превращается в пар.Невентилируемый резервуар для хранения чрезвычайно опасен . В верхней части бака требуется как минимум два вентиляционных отверстия. Более того, люк, который обычно вырезается в верхней части резервуара во время строительства, можно оставить открытым, но прикрыть листом металла.

Изоляция

Необходимо изолировать бак и все трубы, чтобы предотвратить утечку тепла. Для наружных резервуаров подходит полиуретановая изоляция, напыляемая напылением, особенно если она окрашена и защищена от прямого воздействия огня и солнечных лучей.Покрытие толщиной 1 дюйм, обеспечивающее степень изоляции R-7, стоит около 1 доллара за квадратный фут. Например, для резервуара емкостью 2000 галлонов диаметром 64 дюйма и длиной 12 футов изоляция будет стоить приблизительно 250 долларов. В таблице 4 приведены расчетные значения теплоизоляции резервуаров различной толщины из полиуретана.


Таблица 4. Эффективность изоляции трех толщин на большом резервуаре для горячей воды.
Толщина изоляции (дюймы) Значение «R» Тепловые потери (БТЕ / ч) 1 Ежемесячная стоимость потерянной энергии 2 Стоимость изоляции 3
0.0 0,5 200 000 384,00 $ $ 0
0,5 4,0 25 000 48,00 500
1,0 7,5 13 300 25,54 1 000 90 309
2,0 14,5 6 900 13.25 2 000
Примечание. Данные в этой таблице основаны на емкости резервуара 15 000 галлонов и площади поверхности 1 000 квадратных футов.
1 При разнице температур воды и окружающей среды 100 ° F.
2 При условии, что древесина стоит 40 долларов за шнур.
3 Предполагается, что прикладная стоимость составляет 1 доллар за квадратный фут на дюйм толщины.

Эта таблица показывает, что затраты на нанесение минимального количества изоляции можно легко оправдать за счет экономии затрат на электроэнергию.Однако дополнительные затраты на изоляцию толщиной более 1 2 дюймов трудно оправдать.

Один из вариантов — разместить систему под односкатной крышей, где ее можно изолировать относительно недорогими войлоками из стекловолокна. Стекловолокно, которое может иметь основу из алюминиевой фольги, может удерживаться на месте проволочной сеткой с крупными ячейками. Стоимость навеса, изоляции, пленки, провода и рабочей силы может быть больше, чем стоимость напыляемой полиуретановой изоляции, но этот тип изоляции, вероятно, прослужит намного дольше и даст лучшее значение R.

Защита от ржавчины

Рекомендуется использовать какие-либо меры по предотвращению ржавчины для защиты внутренней части резервуара и труб от коррозии. Существует ряд доступных коммерческих химикатов, предназначенных в основном для использования в высокотемпературных котлах. Некоторые из них были бы довольно дорогими в количестве, необходимом для защиты системы горячего водоснабжения среднего размера.

Один метод, который был признан подходящим для систем горячего водоснабжения, — это добавление некоторых относительно недорогих химикатов для повышения pH воды.Среди них карбонат калия, карбонат натрия (стиральная сода) и гексаметафосфат натрия (Calgon). Эти химические вещества предотвращают коррозию, покрывая металлические стенки систем. Из упомянутых выше химикатов лучше всего работает Калгон. Его можно купить в большинстве продуктовых магазинов. Используйте 5 фунтов на каждые 1000 галлонов воды. В нормальных условиях ни один из этих химикатов не разлагается и, следовательно, остается активным в системе в течение длительного времени.

Пожарные трубы

Хотя некоторое количество тепла проходит к воде через стенки топки, основной путь тепла от огня к воде проходит через дымовые трубы.Большинство систем спроектировано таким образом, что горячие газы, выделяемые при пожаре, проходят через серию пожарных труб, которые проходят от одного конца резервуара для хранения к другому. Во многих системах газы проходят через резервуар более одного раза.

Очень важно, чтобы количество и размер трубок были достаточными, чтобы большая часть тепла передавалась от горячих газов воде до выхода газов. Как показывает практика, на каждые 2000 БТЕ номинальной мощности требуется около 1 квадратного фута площади теплообмена.Например, если система рассчитана на производство 200 000 БТЕ в час, потребуется около 100 квадратных футов площади теплообмена. Эта область может включать охлаждаемую водой поверхность топки, а также сами дымовые трубы. Обе эти области часто называют поверхностью очага.

Наружный диаметр трубок используется для расчета площади. В таблице 5 перечислены несколько часто используемых размеров стандартных труб с указанием их фактического внешнего диаметра и количества ходовых футов, необходимых для получения 1 квадратного фута площади поверхности.


Таблица 5. Линейные футы на квадратный фут площади поверхности для обычных стальных труб.
Номинальный размер трубы (дюймы) Внешний диаметр (дюймы) Линейных футов на квадратный фут внешней площади
1/2 0,840 4,55
3/4 1.050 3.64
1 1,315 2,90
1 1/4 1,660 2,30
1 1/2 1.900 2,01
2 2,375 1,61
2 1/2 2,875 1,33
3 3.500 1,09
3 1/2 4.000 0,95
4 4.500 0,85
4 1/2 5.000 0,76
5 5,563 0,67
6 6,625 0,58

Правильный размер используемой трубы зависит от ряда факторов.В примере системы с производительностью 200 000 БТЕ в час требуется 100 квадратных футов площади теплообмена. Из таблицы 1 рекомендуемый объем топки составляет 9 кубических футов. Подходящая топка с таким объемом должна иметь длину 1 1 2 футов, ширину 2 фута и высоту 3 фута. Площадь топки составляет 27 квадратных футов (включая дверь с водяным охлаждением). Таким образом, топка обеспечит 27 квадратных футов необходимых 100 квадратных футов. Остальные 73 квадратных фута должны обеспечивать пожарные трубы.

Чтобы найти длину трубы заданного диаметра, необходимую для обеспечения желаемой площади поверхности, умножьте числа в третьем столбце таблицы 5. Например, если вы выбрали 1 1 2 -дюймовая труба, умножьте 73 погонных футов на 2,01:

73 фута x 2,01 фут / кв. Фут = 146,72 фута

Около 147 погонных футов 1 1 2 -дюймовой трубы требуется для получения 73 квадратных футов площади теплообмена. С другой стороны, если вы используете 3-дюймовую трубу, вам понадобится всего около 80 футов:

73 фута x 1.09 фут / кв фут = 79,73 фут

Какой размер лучше? Если рассматривать строго с точки зрения затрат, нет большой разницы между 147 футами трубы 1 1 2 дюймов и 80 футами трубы 3 дюйма. Однако большую трубу сваривать намного проще. Кроме того, время от времени необходимо будет очищать внутреннюю часть трубы от золы, сажи и других отложений. Очистить меньшую длину и большую трубу проще. Однако большее количество труб меньшего размера будет несколько более эффективным в передаче тепла.Опыт показал, что в целом лучше всего подходят трубы диаметром от 2 до 3 дюймов.

Отложения золы в дымовых трубах значительно снизят скорость теплопередачи. Хорошо иметь способ определить, насколько хорошо они работают. Один из лучших и наименее дорогих методов — разместить высокотемпературный термометр в точке, где газы покидают пожарные трубы и запускают дымовую трубу. Чем ближе температура воды, тем эффективнее отвод тепла от пожарных труб. Температура газа от 300 до 350 ° F указывает на эффективную теплопередачу.Температура газа более 450 ° F указывает на то, что площадь теплообмена слишком мала или на дымовые трубы нанесено покрытие.

Стратификация

Любопытное состояние иногда возникает в средних и больших системах. Несмотря на то, что топка постоянно топится, и видно, как вода кипит из верхней части резервуара, температура воды, забираемой из резервуара для распределения, составляет всего 170–180 ° F. Такая ситуация возникает в системах, где вход и выход находятся около дна резервуара и нет вспомогательного циркуляционного насоса, поддерживающего движение воды.Это состояние называется стратификацией и возникает, когда вода при разных температурах разделяется на отдельные слои, причем самая теплая вода остается наверху. Стратификация может происходить в любой системе, но обычно более выражена в крупных.

Плотность воды при 100 ° F примерно на 3,5 процента больше, чем при 200 ° F. Как и воздух, горячая вода поднимается, а холодная опускается. Чтобы предотвратить расслоение, воду необходимо поддерживать в движении. Один из способов — подсоединить возвратные трубы в верхней части бака над топкой (самая горячая часть системы) и забрать воду из нижней части бака с другого конца.Проблема с этим подходом заключается в том, что распределительные насосы могут не работать все время, и при выключении насосов может происходить расслоение.

Лучшее решение — установить постоянно работающий вспомогательный циркуляционный насос для перемещения воды из самой холодной в самую горячую часть резервуара. Постоянное перемешивание воды предотвратит расслоение. Циркуляционный насос не обязательно должен быть большим, поскольку необходимо преодолеть очень небольшой напор. Он должен быть способен перекачивать от 0,2 до 0,5 производительности системы в час.Например, система на 2000 галлонов должна иметь насос, способный перекачивать от 400 до 1000 галлонов в час. Обычно достаточно электрического насоса 1 6 от до 1 2 .

Рис. 3. Дополнительный резервуар увеличит емкость хранения.

Трубопровод

Вода не только сохраняет тепло, но и передает тепло туда, где оно используется.Распределительный насос должен иметь подходящий размер для работы. Если насос слишком мал, он не будет перекачивать достаточно тепла к нагрузке. Если он слишком большой, это приведет к потере энергии. Подбор насоса — довольно сложный вопрос, поскольку он зависит от ряда взаимосвязанных факторов. К ним относятся размер груза, расстояние между баком и грузом, количество различных теплообменников в системе и размер используемой трубы. В таблице 6 приведены размеры труб для различных тепловых нагрузок. Эти скорости потока и размеры труб рассчитаны с учетом нормального падения температуры на 25 ° F при прохождении воды через теплообменник.


Таблица 6. Минимальные размеры труб для нагрузок на расстоянии 100 и 300 футов от резервуара.
Нагрузка (БТЕ / ч) Расход (галлон / мин) Диаметр стальной трубы (дюймы) 1
100 футов 300 футов
100 000 8 1 1/4 1 1/2
200 000 16 1 1/2 2
300 000 24 2 2 1/2
400 000 32 2 1/2 2 1/2
500 000 40 2 1/2 3
750 000 60 3 3
1 000 000 80 3 4
1 500 000 120 4 4
2 000 000 160 4 4
1 Для трубы из ХПВХ подходит следующий меньший размер

За исключением жилых помещений, большинство систем горячего водоснабжения поставляют тепло более чем в одно место.Например, несколько отдельных теплиц или помещений для выдержки могут потреблять тепло от одной и той же системы. Горячая вода подается к каждой нагрузке по большим магистральным распределительным и обратным линиям. Каждая нагрузка имеет свой собственный насос и подключена к основным линиям параллельно, что делает ее управляемой независимо (Рисунок 4). Каждое параллельное соединение должно иметь обратный клапан для предотвращения обратного потока, когда тепло не требуется.

Насосы

обычно оцениваются по количеству галлонов в минуту, которые они могут подавать при определенном напоре или общем сопротивлении.Это полное сопротивление является суммой сопротивлений каждой отдельной части системы, через которую вода проходит в своем контуре к насосу и от него. Сопротивление обычно выражается в количестве футов «головы», хотя с таким же успехом оно может быть выражено в фунтах на квадратный дюйм. Напор — это гипотетическая высота воды, против которой должен работать насос; чем больше голова, тем больше сопротивление.

По мере увеличения сопротивления расход уменьшается. Например, определенный насос может быть рассчитан на 50 галлонов в минуту на высоте 10 футов, но только 15 галлонов в минуту на высоте 30 футов.Один фут напора эквивалентен 0,43 фунта на квадратный дюйм (psi). При выборе насоса важно выбрать насос, рассчитанный на работу с горячей водой при температурах до максимально ожидаемых.

Во многих системах используются стандартные стальные трубы и резьбовые соединения. Они относительно недороги и подходят для горячего водоснабжения. В некоторых новых системах используются пластиковые трубы. Полиэтилен (черный пластик) и трубы из ПВХ не выдержат длительного использования горячей воды при умеренном давлении. Однако два типа пластиковых труб — ХПВХ и полибутилен — предназначены для горячего водоснабжения.ХПВХ — это жесткая пластиковая труба, похожая на ПВХ. Если используется труба из ХПВХ, все фитинги, такие как соединители, переходники и колена, также должны быть изготовлены из ХПВХ. Полибутиленовая труба также требует специальных соединителей, но она гибкая и с ней значительно легче работать. Однако он еще не доступен в размерах более 1 дюйма.

Изоляция труб

Для повышения эффективности важно, чтобы распределительные трубы как к нагрузке, так и от нее были изолированы. Количество тепла, которое может быть потеряно из-за длины трубы, является значительным и зависит от ряда факторов.К ним относятся температура воды, проходящей через трубу, температуру и движение воздуха, окружающего трубу, тип материала трубы, а также состояние поверхности и толщину стенки трубы. Неизолированная распределительная труба горячей воды может терять от нескольких сотен до нескольких тысяч БТЕ в час, в зависимости от условий и длины.

Если трубы будут прокладываться над землей, будет достаточно покрытия из стекловолокна, защищенного от дождя несколькими слоями устойчивой к солнечному свету пластиковой пленки.Любая изоляция, особенно стекловолокно, пропитанная водой, теряет почти все свои изоляционные свойства. Изоляция труб из пенопласта в виде разъемных трубок также хорошо работает, если она защищена от солнечных лучей.

Трубопровод, прокладываемый под землей, намного труднее изолировать. просто закапывать трубу в землю без изоляции — очень плохая практика, потому что влажная холодная почва является очень хорошим проводником тепла. Большинство изоляционных материалов из пенопласта, таких как изоляция с разъемными трубками, изготовлены из пенопласта с закрытыми порами, что означает, что он не пропитается водой и, следовательно, сохранит свои изоляционные свойства под землей.Если вам необходимо проложить трубу под землей, убедитесь, что земля остается как можно более сухой.

Напыляемая полиуретановая изоляция, обычно используемая на резервуарах, также может использоваться для изоляции подземных труб, поскольку она относится к типу с закрытыми ячейками. Чтобы использовать этот метод, вырывается траншея шириной от 4 до 6 дюймов и глубиной от 12 до 14 дюймов. Трубы поддерживаются на расстоянии 2 или 3 дюймов от дна, а в траншею распыляется от 4 до 5 дюймов изоляции, которая полностью окружает и покрывает трубы. После схватывания изоляции траншея засыпается грунтом.

Независимо от того, какой метод используется для изоляции трубы, важно не забыть изолировать обратную трубу, а также трубу, идущую к нагрузке. Несмотря на то, что большая часть тепла была удалена из возвратной воды, любая энергия, потерянная в трубе, должна быть восполнена. Для повышения температуры 1 фунта воды с 80 до 85 ° F требуется такое же количество тепла, как и для повышения температуры с 200 до 205 ° F.

Рисунок 4.Типовая схема мультизагрузочной системы.

Важной частью любой системы горячего водоснабжения является теплообменник или радиатор. Если его размер неверен или поток воздуха через него недостаточен, производительность системы может сильно пострадать.К счастью, теплообменники бывают разных размеров. Доступен широкий ассортимент коммерческих радиаторов, разработанных специально для систем горячего водоснабжения. Большинство из них могут работать при давлении воды от 50 до 60 фунтов на квадратный дюйм и имеют резьбовые фитинги для подключения к распределительной системе.

Очень подходящей альтернативой коммерческому радиатору является новый или подержанный автомобильный радиатор. Они доступны во многих различных размерах и могут быть куплены на большинстве складов и в пунктах снабжения запчастями.У многих дилеров есть новые радиаторы для старых автомобилей, которые они могут продать по сниженным ценам. Однако автомобильные радиаторы обычно не подходят для воды с давлением выше 15-20 фунтов на квадратный дюйм. Это ограничение не должно быть проблемой, если насос и распределительные трубы имеют правильный размер. Однако автомобильные радиаторы потребуют некоторых модификаций, включая закрытие заливных и переливных отверстий и изменение перехода от резинового шлангового фитинга к распределительной трубе.

Характеристики теплопередачи любого радиатора зависят от ряда факторов.Наиболее важными являются скорость потока и температура водяных и воздушных потоков. Как правило, чем больше разница температур между водой и воздухом, тем быстрее передается тепло. Кроме того, чем больше воды и воздуха проходит через радиатор, тем больше передается тепла. Также важны такие факторы, как конструкция радиатора, количество и расположение ребер, а также материал, из которого изготовлен радиатор. Например, в типичных условиях эксплуатации многие коммерческие теплообменники, разработанные специально для горячего водоснабжения, производят около 20 000 БТЕ в час на каждый квадратный фут площади поверхности.

Поскольку большинство радиаторов имеют схожие характеристики теплопередачи, решающим фактором при определении мощности является их физический размер. Испытания показали, что автомобильные радиаторы могут передавать от 16 000 до 20 000 БТЕ в час на квадратный фут поверхности лица (от 140 ° F воды до 70 ° F воздуха). Например, радиатор размером 1 1 2 футов шириной и высотой 2 фута имеет площадь 3 квадратных фута. Таким образом, он может передавать от 48 000 до 60 000 БТЕ в час.

Управление системой горячего водоснабжения довольно простое.Обычно они состоят из термостата, подключенного к реле, которое управляет отдельным насосом для каждой нагрузки. Двигатель вентилятора, который продувает воздух через радиатор, также может быть подключен к тому же реле, поскольку он не должен работать, когда насос выключен. Такое расположение позволяет управлять каждой нагрузкой независимо. В некоторых системах насосу разрешается работать непрерывно, а вентилятор управляется термостатом.

Для большинства крупных систем требуется вытяжной вентилятор, как описано ранее, для обеспечения надлежащего сгорания.Вытяжной вентилятор обычно работает всякий раз, когда в топке возникает пожар. Когда нет огня, он не должен работать, и его можно отключить вручную. Однако этот механизм не работает, когда систему топят, а затем оставляют без присмотра на длительное время, например, на ночь. Когда поле израсходовано, вентилятор продолжит работу, втягивая холодный воздух через пожарные трубы и, таким образом, охлаждая воду. Важно помнить, что пожарные трубы являются теплообменниками и что тепло будет течь от горячей воды к охлаждающим трубам, а также наоборот.Одним из решений является установка термостата в дымовой трубе, чтобы останавливать вентилятор, когда температура падает примерно до 200 ° F, то есть когда в воду больше не поступает тепло. Может потребоваться ручное управление, чтобы разжечь огонь, когда система остыла.

Древесина — отличное топливо. По сравнению с большинством других видов топлива оно недорогое, его довольно легко хранить, его можно использовать в различных формах и размерах, и оно широко распространено в Северной Каролине.По оценкам, в этом штате в качестве топлива доступно более 14 миллионов тонн древесины в год.

Древесина, хотя и является хорошим топливом, имеет недостатки. Он содержит меньше энергии на фунт, чем большинство других видов топлива. Количество полезной энергии в образце древесины может широко варьироваться в зависимости от содержания влаги и породы.

Растущее дерево обычно наполовину состоит из воды. Когда дерево спиливается, древесина начинает терять влагу в окружающий воздух. Древесина, которая была свежесрезана и содержит высокий процент влаги, часто называется древесиной зеленая .После того, как древесина высохнет в течение определенного периода времени (обычно несколько месяцев или более, она называется выдержанной или сухой древесиной. По мере того, как древесина теряет влагу, ее влажность постепенно приближается к содержанию влаги от 12 до 15 процентов. Это значение называется равновесное содержание влаги (EMC). Фактическое процентное содержание определяется долгосрочным усреднением температуры и относительной влажности воздуха, окружающего древесину. Хотя было бы желательно, но нецелесообразно удалять всю воду из дрова.

Влажность топливной древесины обычно выражается в процентах от общей сырой массы. Например, если определенный кусок дерева весит 7 фунтов 6 унций (118 унций), но после сушки кости весит всего 5 фунтов 4 унции (84 унции), исходное содержание влаги в древесине выражается следующим образом:

118 — 84 = 34 унции воды

34 ÷ 118 = 0,288 или 28,8 процента

Это означает, что вода составляла 28,8% от веса влажной древесины.Содержание влаги, выраженное в процентах от сырого веса, часто обозначается сокращенно m.c.w.b. (влажность, влажная основа).

Эффективное теплосодержание древесного топлива снижается за счет содержащейся в нем влаги двумя способами. Во-первых, чем больше воды в данном куске дерева, тем меньше в нем древесины. Во-вторых, часть топлива, содержащегося в древесине, используется для испарения воды при сжигании древесины. Приблизительно 1000 БТЕ тепловой энергии требуется для испарения каждого фунта воды в древесине.Кусок дерева содержит одинаковое количество энергии, независимо от того, является ли он зеленым или сухим. Однако зеленая древесина плохо горит, потому что часть энергии уходит на испарение лишней воды. В таблице 7 приведена чистая энергетическая ценность (теплотворная способность) древесины при различной влажности.


Таблица 7. Энергетическая ценность древесины при различной влажности.
Влагосодержание во влажном состоянии (в процентах) Теплотворная способность (БТЕ на фунт) Вес (фунтов на шнур)
0 8 600 2,960
5 8,120 3,116
10 7,640 3 289
15 (правильно приправленный) 7,160 3,482
20 6 680 3,700
25 6 200 3 947
30 5,720 4 229
40 4,760 4 933
50 (зеленый) 3,800 5 920

Обратите внимание, что правильно выдержанная древесина имеет на 88 процентов более высокую теплотворную способность (по весу), чем зеленая древесина.Также обратите внимание, что зеленая древесина весит почти вдвое больше, чем выдержанная древесина. Кусок зеленого дерева весом в 1 фунт весит всего 0,59 фунта после выдержки. Кусок дерева, сгоревший в «зеленом» состоянии, дает примерно половину тепла, чем при правильной выдержке. Вот почему очень важно правильно выдерживать дрова. Для древесины, оставленной в виде цельного бревна, диаметром 12 дюймов или меньше, может потребоваться целый год, чтобы приправить ее должным образом. В идеале древесину, которая будет использоваться зимой, следует заготавливать предыдущим летом и дать ей высохнуть.Таким образом, древесина сушится за счет летнего тепла, а не за счет части энергии, содержащейся в самой древесине. Конечно, древесина, которой разрешили сезон, высохнет намного быстрее, если ее расколоть и хранить под навесом.

Плотность

Опыт показал, что дуб лучше для обогрева древесины, чем сосна, потому что дуб намного плотнее. Кубический фут сушеного на воздухе дуба весит около 42 фунтов, тогда как кубический фут сушеного на воздухе сосны лоблоли весит около 32 фунтов. Таким образом, дуб примерно на 32 процента плотнее сосны, а дубовый шнур обычно содержит на треть больше энергии, чем сосновый шнур.Это важное соображение, поскольку дрова обычно покупаются и продаются за шнур, который является мерой объема, а не веса. Важно помнить, что почти все породы древесины содержат примерно одинаковое количество энергии. Вы получаете больше фунтов древесины — и, следовательно, больше тепловой энергии — в веревке из более плотной древесины.

Другие виды топлива

Очень широко распространено мнение, что некоторые мягкие породы древесины, такие как сосна, производят больше смолы или креозота, чем твердые породы.Многочисленные тесты показали, что это не так. Фактически, недавние испытания не показали заметной разницы в выходе смолы между сосной и дубом. При правильном обжиге древесины не должно образовываться смолы.

Помимо более традиционных видов древесного топлива, таких как щепа и дрова, колотые или круглые, могут быть доступны древесные отходы. Это могут быть древесные отходы мебельных заводов или обрезки пиломатериалов со стройплощадок или сносов. Все эти породы дерева подходят для использования. Однако следует помнить одну очень важную вещь: ни в коем случае нельзя сжигать обработанную древесину.Древесина, обработанная креозотом из каменноугольной смолы, например железнодорожные шпалы или опоры, сильно горит и выделяет густой черный токсичный дым. Древесина, обработанная такими соединениями, как хромированный арсенат меди (CCA), обычно имеет зеленовато-желтый или коричневый цвет и при горении выделяет очень токсичный дым. Обработка или вдыхание золы пиломатериалов, обработанных CCA, может вызвать острое отравление. Даже относительно небольшое количество обработанной древесины, смешанной с необработанной древесиной, может вызвать серьезные проблемы. Будьте осторожны и знайте, какой вид топлива вы используете.

Сравнение стоимости топлива

Сравнение древесины и мазута № 2 показывает, что энергосодержание различных видов топлива, обычно называемое удельной энергией, может широко варьироваться. Например, мазут номер 2 содержит около 19 000 БТЕ на фунт, тогда как сухая древесина содержит около 8 600 БТЕ на фунт. В пересчете на фунт за фунт мазут имеет более чем в два раза больше энергии, чем древесина. Однако сравнение удельной энергии древесины и мазута говорит только об этом.

При цене 1 доллар за галлон фунт мазута стоит около 13 центов. При цене 40 долларов за шнур фунт древесины белого дуба стоит менее одного цента. Таблица 7 показывает, что фунт правильно выдержанной древесины содержит около 7 160 БТЕ.

Следующие расчеты сравнивают эти виды топлива на основе стоимости на миллион БТЕ:

Мазут: 0,13 доллара за фунт ÷ 9000 БТЕ / фунт x 1000000 = 6,84 доллара за миллион БТЕ

Древесина: 0,008 долл. США / фунт ÷ 7 160 БТЕ / фунт x 1000000 = 1,12 долл. США за миллион БТЕ

Эти расчеты показывают, что стоимость мазута более чем в шесть раз превышает стоимость древесины, необходимой для производства того же количества тепла.Таким образом, древесина имеет большое преимущество в стоимости по сравнению с большинством других видов топлива.

Возражения против использования древесины в качестве источника энергии обычно связаны с удобством. В очень холодную погоду большинство систем горячего водоснабжения, работающих на древесном топливе, необходимо топить хотя бы один раз за ночь. Конечно, есть недостатки в том, чтобы вставать в 2 часа ночи, чтобы запустить систему. С другой стороны, использование дерева определенно дает преимущество в стоимости.

При рассмотрении системы горячего водоснабжения, работающей на древесном топливе, не следует упускать из виду два других важных сравнения.Один из них — системные затраты, а другой — эффективность. Стоимость установки системы правильного размера зависит от индивидуальных потребностей. Например, большинство нефтегазовых систем рассчитаны на индивидуальные теплицы и устанавливаются в них, тогда как одна большая система горячего водоснабжения может вместить множество теплиц или несколько помещений для сушки табака вместе с другими зданиями и жилым помещением.

Второй аспект, который следует учитывать, — это эффективность системы. Эффективность, которая обычно выражается в процентах, является мерой того, насколько хорошо система преобразует и доставляет химическую энергию, хранящуюся в топливе, в полезную тепловую энергию.Процент описывает долю потребляемой энергии, которая фактически преобразуется и используется в качестве полезного тепла. Важно понимать, что общая эффективность также зависит от того, насколько хорошо система отводит тепло. Другими словами, недостаточно, чтобы система эффективно сжигала топливо, но тепло также должно доставляться с минимальными потерями к месту, где оно должно использоваться. В следующем примере показано, как рассчитывается общая эффективность:

Система водяного отопления на древесном топливе, как известно, сжигает 200 фунтов высушенной на воздухе древесины в час, за это время 2300 галлонов нагретой воды проходит через теплообменники теплицы с понижением температуры на 45 ° F.Температура воды в накопительном баке остается постоянной.

Энергетическая ценность высушенной на воздухе древесины составляет 7 160 БТЕ на фунт. Таким образом, энергия, выделяемая при сжигании 200 фунтов в час, составляет:

7160 БТЕ / фунт x 200 фунтов / час = 1432000 БТЕ / час

По определению 1 БТЕ — это количество тепловой энергии, необходимое для повышения температуры 1 фунта воды на 1 ° F. Один галлон воды весит 8,3 фунта; следовательно, тепловая энергия, отдаваемая системой, составляет:

2300 галлонов / час x 8.3 фунта / галлон x 45 ° = 859 050 БТЕ / час

Эффективность системы — это отношение выходной энергии к вложенной энергии:

Общий КПД, E = выход энергии системы ÷ вход энергии в систему

E = 859 050 / 1,432 000

E = 0,60 или 60%

Эти расчеты предполагают, что температура воды в резервуаре для хранения остается постоянной и что падение температуры на 45 ° F включает потери в трубопроводах, по которым вода идет в теплицу и из нее.

Без некоторых довольно сложных тестов очень сложно определить точную эффективность нагревательного устройства. Однако таблица 8 показывает, что типичная эффективность обычных систем отопления сильно различается.

При исследовании общей стоимости отопления с использованием различных видов топлива очень важно сравнивать эффективность системы, особенно если разница в стоимости на миллион БТЕ между двумя альтернативными видами топлива очень мала. Эффективность системы в меньшей степени влияет на то, какой выбор лучше, поскольку разница в стоимости между видами топлива увеличивается.В настоящее время существует значительная разница в стоимости между древесным топливом и другими широко используемыми видами топлива, чтобы сделать древесные системы рентабельными даже при довольно низкой эффективности. Очевидно, что при правильном проектировании для обеспечения максимальной эффективности использование деревянных систем будет дешевле.


Таблица 8. КПД различных типов систем отопления.
Тип системы КПД (в процентах)
Электрический резистивный нагреватель 98
Обогреватель сжиженного или природного газа 75
Масляная печь 65
Система горячего водоснабжения на древесном топливе 60

Значения в Таблице 9 основаны на эффективности, показанной в Таблице 8, и на предположениях, что корд из выдержанной древесины весит 3492 фунта и содержит 7,160 БТЕ на фунт, мазут содержит 138000 БТЕ на галлон и что Сжиженный нефтяной газ содержит 86 000 БТЕ на галлон.Стоимость владения и эксплуатации различных систем не включена.


Таблица 9. Сравнение безубыточной стоимости древесного топлива по сравнению с мазутом и сжиженным газом с учетом относительной эффективности системы.
Расходы на топливо
Дерево (на шнур) Мазут (на галлон) Сжиженный газ (на галлон)
$ 10 0 руб.06 0,043 $
20 0,12 0,086
30 0,18 0,129
40 0,24 0,172
50 0,30 0,215
60 0,36 0,258
70 0.42 0,301
80 0,48 0,344
100 0.60 0,430
140 0,84 0.602
180 1,08 0,774
200 1,20 0,860
250 1.50 1,075
300 1,80 1,290
400 2,40 1,720
500 3,00 2,150

Надеемся, что эта публикация помогла вам лучше понять, как работает правильно спроектированная система горячего водоснабжения, и определить, можете ли вы получить выгоду от ее установки.Если вы решите построить свою собственную систему, как это сделали многие, применение рекомендаций и процедур, приведенных в этой публикации, должно помочь вам построить высокоэффективную систему. Если вместо этого вы решите приобрести одно из имеющихся в продаже устройств, эта информация должна помочь вам выбрать лучшую систему для вашего приложения и эффективно управлять ею.

Для получения дополнительной информации о применении энергии на базе древесины см. Дополнительную публикацию AG-363, Руководство по энергии на базе древесины для сельского хозяйства и малых коммерческих предприятий .Кроме того, вам могут быть полезны следующие публикации:

Информационное руководство по энергии древесины. Роли, Северная Каролина: Отдел энергетики, Министерство торговли Северной Каролины, 1982 г.

Энергия древесины для малой энергетики в Северной Каролине. Роли, Северная Каролина: Отдел энергетики, Министерство торговли Северной Каролины, 1978 год.

Руководство для лиц, принимающих решения по древесному топливу для малых промышленных потребителей энергии. Голден, Колорадо: Исследовательский институт солнечной энергии, 1980.

Древесина как энергия, Обзор вопросов сельского хозяйства № 5.Вашингтон, округ Колумбия: Национальная сельскохозяйственная библиотека, Министерство сельского хозяйства США, 1984.

Водонагреватель на дровах — 1 000 000 БТЕ в час.

Водонагреватель на дровах — 2 000 000 БТЕ в час.

Майк Бойет
Philip Morris Professor
Биологическая и сельскохозяйственная инженерия
р.В. Уоткинс
Профессор
Биологическая и сельскохозяйственная инженерия

Дополнительную информацию можно найти на следующих веб-сайтах NC State Extension:

Дата публикации: янв.1, 1995
AG-398

N.C. Cooperative Extension запрещает дискриминацию и домогательства независимо от возраста, цвета кожи, инвалидности, семейного и семейного положения, гендерной идентичности, национального происхождения, политических убеждений, расы, религии, пола (включая беременность), сексуальной ориентации и статуса ветерана.

Лучшие обогреватели для навесов на 2021 год

Многим людям нравится использовать свой навес для различных целей.Возможно, вы используете свой сарай как мастерскую, офис или хобби.

Если у вас есть причины регулярно проводить некоторое время в сарае в холодные месяцы, вам нужно, чтобы в нем было тепло.

К счастью, существует ряд вариантов в виде обогревателей различных типов, которые сделают ваш сарай теплым и комфортным.

Читайте наши экспертные обзоры лучших обогревателей для навесов. Проверьте последние цены, чтобы убедиться, что вы получите выгодную сделку!

Наш выбор из 10 лучших обогревателей


Имя

Bio Green0 / GB Нагреватель Palma мощностью 2 кВт с цифровым термостатом

Нагреватель Palma мощностью 2 кВт Bio Green PAL 2.0 / GB — это компактный и энергоэффективный напольный обогреватель, не требующий больших затрат в эксплуатации. Подробнее

De’Longhi Dragon 4 Масляный радиатор

Масляный радиатор De’Longhi Dragon 4 славится эффективным обогревом благодаря усовершенствованному механизму эффекта дымохода и элегантному дизайну . Подробнее

Обогреватель Dimplex DXSTG25

Обогреватель Dimplex DXSTG25 идеально подходит для современных жилых помещений и отличается элегантным дизайном, бесшумной работой и стабильной теплопроизводительностью.Подробнее

VonHaus Oscillating Tower Fan Heater

VonHaus Oscillating Tower Fan Heater оснащен светодиодным дисплеем и пультом дистанционного управления для простоты использования и имеет элегантный черный дизайн. Подробнее

Масляный радиатор VonHaus

Масляный радиатор VonHaus — это мощный радиатор с расширенными функциями безопасности, регулируемым термостатом и дополнительным 24-часовым таймером.Подробнее

Керамический обогреватель COMLIFE

Керамический обогреватель COMLIFE оснащен высокочувствительным сенсорным экраном, двумя таймерами и керамическим нагревательным элементом PTC для повышения безопасности. Подробнее

Мини-керамический вентиляторный нагреватель Pro Breeze® 2000 Вт

Мини-керамический вентиляторный нагреватель Pro Breeze® 2000 Вт имеет два режима нагрева, усовершенствованную керамическую технологию и 60-градусное колебание.Подробнее

Igenix IG9514 Портативный галогенный электрический нагреватель на 3 бар

Портативный вертикальный галогенный электрический обогреватель на 3 бар Igenix IG9514 оптимизирован для обеспечения безопасности, легкости и эффективности. при обогреве помещения. Подробнее

LightHouse 915 мм 135 Вт Тепличный обогреватель Eco Heat

Тепличный обогреватель LightHouse 915 мм 135 Вт Eco Heat — это экономичный обогреватель, который защищает растения от резких перепадов температуры и влажности.Подробнее

SUNHOUSE SHTTh3 трубчатый нагреватель с низким энергопотреблением, 80 Вт

Энергоэффективный трубчатый нагреватель с низким энергопотреблением SUNHOUSE SHTTh3 мощностью 80 Вт предназначен для постоянного использования и имеет встроенный термостат. Подробнее

Best Shed Heaters

1. Нагреватель Palma Bio Green PAL 2.0 / GB 2 кВт с цифровым термостатом

Вы искали прочный и надежный обогреватель для вашего сарая? Если вы ответили утвердительно, то на этом ваш поиск заканчивается.Не ищите ничего, кроме нагревателя Bio Green Palma с цифровым термостатом. Пусть вас не обманет его компактный дизайн. Этот обогреватель обладает мощностью, не тратя зря энергии. Продолжайте читать, чтобы узнать больше об особенностях этого экономичного обогревателя.

Характеристики

Мощный обогреватель для теплицы

Этот электронный тепловентилятор от Bio Green станет отличным дополнением к вашему сараю. Он может похвастаться мощностью нагрева 2,0 кВт, что должно быть более чем достаточно для ваших нужд.Он обеспечивает быструю и равномерную циркуляцию теплого воздуха, чтобы удалить любые карманы холодного воздуха.

Вневременной дизайн

Нечасто можно встретить обогреватель, который не только хорошо работает, но и отлично выглядит. Этот напольный обогреватель изготовлен в основном из нержавеющей стали, что придает ему роскошный вид. Не говоря уже о том, что он очень прочный, что дает вам отличное соотношение цены и качества.

Термостатический контроль

Температурная точность нагревателя Bio Green Palma просто выдающаяся.Из-за этого следует ожидать более низкого потребления энергии, чем у других обогревателей на рынке. Вы даже можете установить температуру в минусовом диапазоне с помощью цифрового термостата.

Плюсы:

  • Портативный. Хотя обогреватель Palma чаще всего используется в теплицах, его также можно разместить в помещениях с повышенной влажностью, таких как подвалы, гаражи, навесы и мастерские. Он портативный, поэтому у вас не должно возникнуть проблем с его перемещением.
  • Простой, но элегантный дизайн. Этот обогреватель отлично смотрится, где бы вы его ни разместили.Он имеет простой вид, который, несомненно, выдержит испытание временем.
  • Защита от брызг — она ​​имеет защиту IPX4, что означает, что она защищена от брызг во всех направлениях.

Минусы:

  • Термостатический контроль идет как отдельный элемент, так что вам придется выложить несколько лишних фунтов за комплект.

2. Масляный радиатор De’Longhi Dragon 4

Людей, желающих приобрести масляный радиатор, привлекает энергоэффективность, которую дает маслонаполненный радиатор.Имея это в виду, вы должны отметить, что масляный радиатор De’Longhi Dragon 4 является одним из самых энергоэффективных радиаторов на рынке. Кроме того, этот радиатор славится эффективным обогревом. Он может быстро согреть вашу комнату и сохранить ее в жареном виде столько, сколько вам нужно.

Чтобы лучше понять, что вы получите при покупке этого маслонаполненного радиатора, давайте рассмотрим его особенности.

Характеристики

Высокая производительность

Масляный радиатор De’Longhi Dragon 4 имеет номинальную мощность 2000 Вт.Он производит много тепла для обогрева даже типичных больших комнат в жилых домах. Кроме того, у радиатора есть предустановленные настройки, которые позволяют пользователям изменять тепловую мощность в соответствии со своими потребностями в отоплении в разное время.

Эффективный механизм нагрева

В то время как все маслонаполненные радиаторы спроектированы так, чтобы быть эффективными, масляный радиатор De’Longhi Dragon 4 имеет уникальный механизм нагрева, который усиливает эффект дымохода. Холодный воздух засасывается в радиатор внизу дымоходов.Воздух продвигается вверх через самую горячую часть нагревателя и выходит наружу в процессе конвекции. Это позволяет радиатору быстро обогреть вашу комнату. Большие ребра радиатора способствуют эффекту дымохода, так как обеспечивают большую лучистую поверхность.

Элегантный дизайн

Этот маслонаполненный радиатор имеет элегантный дизайн и потрясающую отделку. Он имеет гладкий профиль с закругленными краями, что повышает его безопасность.

Другие особенности масляного радиатора De’Longhi Dragon 4 включают в себя легко собираемые колеса, ручку для переноски, прочную конструкцию, функцию таймера, функцию защиты от замерзания и функцию защитного отключения.

Плюсы:

  • Быстро нагревается
  • Он способен поддерживать высокую тепловую мощность в течение продолжительных периодов
  • Долговечен благодаря своей прочной конструкции
  • Энергоэффективность
  • Простые в использовании элементы управления настройками

Минусы:

  • Относительно громко при запуске и выключении, особенно с новым.
  • Новый радиатор издает запах горячего масла (исчезает после периода использования нагревателя)

3.Обогреватель Dimplex DXSTG25

Обогреватель Dimplex Studio G DXSTG25 — это керамический обогреватель с приятным черным и серебристым покрытием. Мощный энергоэффективный обогреватель предлагает ряд преимуществ при обогреве любого жилого помещения.

Характеристики

Простота использования

Этот нагреватель поставляется с комплексной настройкой сенсорного управления, которая упрощает переключение между настройками. Наслаждайтесь великолепным светодиодным дисплеем, экспериментируя с настройками, чтобы обеспечить идеальный обогрев помещения каждый раз.Внимание к деталям — вот что отличает обогреватель Dimplex.

Тихая работа

Хотя он эффективно обогревает комнату, этот вентилятор не издает много шума и тихо работает в любое время дня. Будь то середина дня или поздняя ночь, когда все спят, этот обогреватель будет работать, никого не беспокоя.

Минимальная занимаемая площадь

Благодаря своему компактному и изысканному дизайну Dimplex Studio G занимает мало места, что делает его отличным решением для небольших или больших комнат.Он покрывает огромное пространство с точки зрения диапазона нагрева, но при этом красиво укладывается в угол. Иметь что-то столь же мощное и эффективное, не занимая лишнего места, чрезвычайно полезно.

Идеально для современных жилых помещений

Домовладельцы беспокоятся о том, впишется ли обогреватель внутрь. Благодаря черной и серебристой отделке это один из самых эстетичных и заслуживающих внимания обогревателей на планете. . Он предлагает красиво оформленный внешний вид, который легко вписывается в любое жилое пространство, не задумываясь.Уникальность и свежесть этого дизайна — главный плюс.

Плюсы:

  • Изящный дизайн для ненавязчивой установки в любой комнате
  • Тихая работа в любое время дня
  • Исключительная и стабильная мощность нагрева при любых настройках
  • Поставляется с эстетичным и доступным светодиодным дисплеем

Минусы:

  • Среднее руководство пользователя для инструкций по первоначальной настройке

4. Нагреватель с осциллирующим вентилятором VonHaus

Если вы хотите, чтобы в вашей комнате было тепло и уютно, вам нужен вертикальный нагреватель с вентилятором VonHaus.Этот обогреватель оснащен светодиодным дисплеем и пультом дистанционного управления для простоты использования. Обогреватель имеет мощность 2 кВт и может поддерживать тепло и комфорт в любой комнате. Элегантный черный дизайн сочетается с любым декором, а термостат поддерживает стабильную температуру.

Характеристики

Светодиодный дисплей

Светодиодный дисплей легко читается. Вы можете управлять всеми функциями с помощью светодиодной панели управления. Светодиодный дисплей выглядит резким и придает обогревателю более современный вид.

Пульт дистанционного управления

Пульт дистанционного управления позволяет управлять обогревателем, не вставая.Пульт дистанционного управления выполняет те же функции, что и светодиодный дисплей, поэтому вы получаете от него полную функциональность.

Powerful Heat

Нагреватель работает до 2000 Вт. Нагревательный элемент выполнен из керамики, и нагреватель также колеблется, что означает, что вы можете легко почувствовать тепло с любого направления.

Нагреватель мощный и работает при более низкой рабочей температуре, что помогает вам сэкономить деньги на счетах за электроэнергию. Благодаря особой конструкции обогреватель будет хорошо смотреться в любом доме.

Две настройки мощности

Две настройки мощности гарантируют, что обогреватель будет выдавать необходимое количество тепла для помещения. Низкое значение — 1000 Вт, высокое — 2000 Вт. Он также имеет таймер, который позволяет экономить энергию, автоматически выключая обогреватель в назначенное время.

Защитная защита

Нагреватель с качающейся башней VonHaus оснащен системой защиты от перегрева, которая гарантирует отключение обогревателя в случае его опрокидывания.

Плюсы:

  • Пульт дистанционного управления упрощает работу
  • Колебание равномерно распределяет тепло

Минусы:

  • Яркость светодиодного дисплея не может быть уменьшена

5. Масляный радиатор VonHaus

Для экономичного обогрева помещения среднего и большого размера необходимо использовать мощный и энергоэффективный радиатор. В то время как маслонаполненные обогреватели предназначены для повышения эффективности, маслонаполненный радиатор VonHaus серьезно относится к вопросам энергоэффективности.Радиатор оптимизирован для выработки достаточного количества тепла при сохранении энергоэффективности.

Характеристики

Мощный радиатор

Масляный радиатор VonHaus — это мощный радиатор, предназначенный для обогрева помещений среднего и большого размера. Благодаря 11 маслонаполненным ребрам обогреватель может производить до 2500 Вт, что достаточно для обогрева вашей гостиной, спальни, офиса или других больших пространств, таких как кухня с открытым полом и гостиные.

Расширенные функции безопасности

Для обеспечения безопасности пользователей этот радиатор снабжен множеством дополнительных функций безопасности.Функцией безопасности масляного радиатора VonHaus является опрокидывающийся переключатель, который выключает радиатор в случае его опрокидывания. Другой важной функцией безопасности является встроенная система защиты от перегрева. Он также имеет термовыключатель.

Регулируемый термостат с дополнительным 24-часовым таймером

Радиатор поставляется с тремя предустановленными настройками мощности, которые можно использовать «как есть». Однако он также имеет регулируемый термостат, который позволяет пользователям точно контролировать выработку тепла.Наконец, у него есть 24-часовой таймер, который позволит пользователям программировать автоматическое включение и выключение.

Плюсы:

  • Радиатор выделяет много тепла, что делает его эффективным для обогрева обширных помещений
  • Легко настроить и использовать
  • Обогреватель работает эффективно, но при этом очень эффективен при обогреве
  • Таймер — отличное дополнение к функциональности, поскольку он доказывает столь необходимую автоматику
  • Его компактная конструкция делает радиатор компактным и экономичным

Минусы:

  • Инструкции, которые он поставляется, излишне сложны. не самый красивый из имеющихся

6.Керамический обогреватель COMLIFE

Керамический обогреватель COMLIFE

Зима уже не за горами, и это лучшее время для поиска и покупки надежного обогревателя для вашего сарая. А когда у вас есть керамический обогреватель COMLIFE, вам не придется дважды думать о надежности. Это один из самых стильных, универсальных и долговечных обогревателей, с которыми вы когда-либо сталкивались. Он имеет два режима нагрева, таймеры и режимы естественного ветра, которые помогают быстро распределять тепло по комнатам.

Характеристики

Высокочувствительный сенсорный экран

Высокочувствительный сенсорный экран позволяет кнопкам быстро реагировать. Просто нажмите на них, и они мгновенно ответят.

Таймеры

Есть два таймера: один автоматически включает нагреватель через определенное время, а другой отключает прибор. Вы можете установить время вручную или позволить температуре в помещении понизиться до того, как обогреватель включится автоматически.

Функции безопасности

Этот обогреватель имеет сертификаты соответствия CE / RoHS / REACH. В целях повышенной безопасности в нем используется керамический нагревательный элемент PTC. Кроме того, он огнестойкий. Таким образом, ваши дети и домашние животные могут перемещаться вокруг обогревателя, не рискуя получить удар током или обжечься из-за нагретой поверхности обогревателя.

В целом керамический обогреватель COMLIFE — отличный продукт для регулярного использования. Он доступен по цене и имеет все новейшие функции, которые должны быть у комнатного обогревателя в этом диапазоне.

Плюсы:

  • Тепло быстро распространяется по комнате из-за системы воздушного потока 70 градусов. Вы также можете зафиксировать воздушный поток в определенном месте с помощью сенсорных кнопок.
  • Вы можете видеть каждую деталь тепловых волн и их направление на сенсорном экране. Это дашборд, который позволяет настраивать все вручную.

Минусы:

  • Учитывая цену, он мог предложить лучшую теплоемкость вместо ограничения мощности до 1800 Вт.

7. Керамический мини-обогреватель Pro Breeze® 2000 Вт

Когда начинается зима, самое время приобрести обогреватель для вашего сарая. Вместо того, чтобы покупать традиционный обогреватель, вы можете выбрать керамический мини-обогреватель Pro Breeze® 2000 Вт. В отличие от обычных обогревателей, которым требуется много времени для обогрева ваших комнат, этот быстрее обеспечивает оптимальные результаты. Он поставляется с расширенными настройками нагрева керамики, которые помогают распространять тепло быстрее, чем обычно. Полностью регулируемый термостат позволяет контролировать режим нагрева и устанавливать температуру, подходящую для вашего дома.

Функции

Две настройки мощности

Этот тепловентилятор предлагает две настройки мощности, включая низкую настройку 1200 Вт и высокую настройку 2000 Вт. Он также имеет автоматический 60-градусный режим колебаний, так что тепло может распространяться по комнате, а не концентрироваться на определенной области.

Портативный

Это легкий тепловентилятор, который можно носить с собой куда угодно.

Керамическая технология

Усовершенствованная керамическая технология нагрева быстрее распределяет тепло по комнате.Он более эффективен, чем традиционные обогреватели.

Мини-керамический нагреватель с вентилятором Pro Breeze® 2000 Вт — выгодная сделка по этой цене. Если вы не хотите тратить огромные деньги на обогреватель, но нуждаетесь в основных функциях, эта модель вас совсем не разочарует.

Плюсы:

  • Регулируемый термостат прост в использовании. Вы можете найти контроллер внутри нагревателя, который также состоит из мини-нагревателя
  • Он постоянно контролирует температуру и выключает нагреватель для экономии энергии
  • Он поставляется с переключателем защиты от опрокидывания и средствами защиты от перегрева, чтобы избежать любого непредвиденное повреждение

Минусы:

  • У него должен был быть третий режим нагрева для умеренных температурных условий

8.Igenix IG9514 Портативный вертикальный галогенный электрический обогреватель на 3 бара

Если вы ищете портативный обогреватель для вашего сарая, портативный галогенный электрический обогреватель на 3 бара Igenix IG9514 — отличный выбор. Этот портативный обогреватель был оптимизирован, чтобы быть безопасным, эффективным, но при этом эффективно обогревать помещения. Кроме того, вы можете использовать обогреватель для обогрева самых разных помещений, включая домашнее пространство, гараж, сарай, дом на колесах, дом и многое другое.

Характеристики

Легкая конструкция

Для повышения портативности этот кварцевый галогенный обогреватель с тремя стержнями облегчен.Пользователи могут легко перемещать обогреватель. Важно отметить, что характеристики легкости не влияют на долговечность и прочность агрегата.

Термостойкая ручка

Для обеспечения портативности этого обогревателя он имеет установленную сверху термостойкую ручку. Таким образом, вы можете перемещать обогреватель даже сразу после его отключения.

Энергоэффективность

Портативный вертикальный галогенный электрический нагреватель Igenix IG9514 на 3 бар спроектирован так, чтобы быть энергоэффективным и экономичным в эксплуатации.С этим обогревателем вам не нужно тратить целое состояние, чтобы поддерживать в доме жаркое тепло.

Три режима мощности

Кварцевый галогенный нагреватель с тремя стержнями имеет три режима мощности — 400 Вт, 800 Вт, 1200 Вт. Различные настройки позволяют пользователям подбирать тепловую мощность нагревателя, который вам нужен. Важно отметить, что пользователи могут согласовать тепловую мощность с пространством, которое им нужно отапливать.

Функции безопасности

Этот нагреватель имеет функцию автоматического отключения, встроенную в переключатель опрокидывания.Несмотря на то, что нагреватель исключительно стабилен, вам не нужно беспокоиться о несчастном случае, если он опрокинется. Он просто отключится.

Плюсы:

  • Легкий обогреватель и его легко перемещать
  • Эффективно согревает пространство
  • Доступно
  • Устойчивое основание, предотвращающее опрокидывание
  • Безопасно для использования в помещении

Минусы:

  • Помимо безопасности особенности, этот обогреватель помещения является основным; подогреватель очень простой несколько дополнительных функций

9.LightHouse 915 мм 135 Вт Eco Heat Тепличный обогреватель

Тепличный обогреватель LightHouse 915 мм 135 Вт Eco Heat специально разработан для использования в теплицах, но он также отлично справляется и с навесами. Установив его, вы согреете и защитите сарай от мороза.

Этот обогреватель очень экономичен и доступен. С этим обогревателем вам не нужно накапливать огромные счета за электроэнергию, чтобы согреться в холодное время года. Эти обогреватели потребляют очень мало энергии и очень энергоэффективны.

Характеристики

Энергосберегающий

Неправильный тип обогревателя может привести к огромным счетам за коммунальные услуги в холодное время года при попытке обогреть сарай. Этот обогреватель потребляет очень мало энергии и работает очень эффективно. Если вы ищете баланс между доступностью, энергоэффективностью и более низкими счетами за электроэнергию, это устройство для вас.

Высокофункциональный

В зависимости от потребностей вашего сарая в обогреве этот тип обогревателя может иметь разную тепловую мощность.

Кроме того, в зависимости от расположения вашего рабочего места или места, где вы выполняете большую часть своей работы, вы можете разместить этот обогреватель на поверхности земли или закрепить его на стене.

Простота использования

Чтобы согреться на морозе, вам просто нужно подключить обогреватель Eco Heat Greenhouse 915 мм 135 Вт к источнику питания и включить его. Никаких сложных процедур установки, просто подключите и используйте.

Плюсы:

  • Очень мало энергии
  • Высокая энергоэффективность по сравнению с другими обогревателями для теплиц и навесов
  • Очень доступная
  • Простая в использовании
  • Может быть установлена ​​на стене

Минусы:

  • Мощность нагревателя не такая длинная, что означает, что вам, возможно, придется внести изменения в вашу электрическую схему при использовании этого нагревателя

10.SUNHOUSE SHTTh3 Трубчатый нагреватель с низким энергопотреблением мощностью 80 Вт

Этот трубчатый нагреватель с низким энергопотреблением мощностью 80 Вт является хорошим компактным дополнением к любой комнате. Нагреватель предназначен для непрерывной работы, обеспечивая стабильный и безопасный уровень тепла. Этот энергосберегающий трубчатый обогреватель идеально подходит для сараев и защиты от мороза и предотвращения попадания влаги в подсобные помещения и складские помещения.

Характеристики

Разработан для постоянной работы

Нагреватель потребляет очень мало энергии и рассчитан на непрерывную работу.Этот блок мощностью 80 Вт нагреется до своей рабочей температуры всего за несколько минут, а затем полагается на свой контроллер термостата, чтобы управлять собой после этого. Нагреватель будет периодически переключаться, чтобы поддерживать стабильную температуру и минимизировать потребление энергии.

Поставляется со всем, что вам нужно

Этот недорогой обогреватель оснащен встроенным термостатом и поставляется с кронштейнами для настенного монтажа, поэтому его можно сразу установить без суеты, хлопот и сложной проводки.

Безопасный и брызгозащищенный

Водонагреватель соответствует требованиям IPX4, поэтому его можно использовать на кухне или на стене ванной комнаты.Обратите внимание, что защита от брызг не означает «можно намокнуть / использовать в душе», но устройство справится с паром и брызгами.

Это недорогой и энергоэффективный обогреватель, предназначенный для поддержания стабильной температуры в небольших помещениях. Если вам нужно отапливать большее пространство, используйте несколько обогревателей или выберите вариант на 120 Вт.

Плюсы:

  • Низкое энергопотребление
  • Защита от брызг
  • Предназначен для постоянной работы
  • Настроить и забыть с помощью термостата
  • Compact
  • Идеально для предотвращения замерзания / сырости в вашем сарае
  • Настенные кронштейны
  • в комплекте Хорошо работает в небольших помещениях
  • Стоимость работы всего несколько пенсов в день

Минусы:

  • Хотя устройство эффективно, тепло не распространяется далеко

Руководство по покупке навесного обогревателя

Большинство людей любят пользоваться их сарай для различных целей, в том числе в качестве места для хранения вещей, комнаты для гостей, мастерской, офиса и по разным другим причинам.Если у вас есть причины регулярно проводить какое-то время в своем сарае, вам нужно, чтобы в нем было комфортно. К счастью, у вас есть ряд недорогих вариантов в виде обогревателей различных типов, которые сделают ваш сарай теплым и комфортным.

Существует несколько вариантов обогрева садового сарая, включая галогенные обогреватели, тепловентиляторы, электрические обогреватели, маслонаполненные радиаторы, парафиновые обогреватели, а также трубчатые обогреватели среди других опций. Не стоит беспокоиться о стоимости отопления, ведь все эти варианты достаточно недорогие для обогрева небольшого сарая.Также рекомендуется утеплить сарай, чтобы не снизить расходы на отопление.

Типы навесных обогревателей

Электрические обогреватели

Электрические обогреватели — это традиционные электрические обогреватели, которые обеспечивают нагрев посредством излучения. Это простые подключаемые и работающие устройства, которые дешевы в эксплуатации и экологически безвредны. Поскольку они не требуют больших затрат на отопление, это лучшие варианты для постоянного обогрева помещения. Некоторые модели также поставляются с защитой от замерзания, которую можно использовать для защиты краски или инструментов в сарае.
Тепловентиляторы

Тепловентиляторы также являются электрическими обогревателями, в которых электрические змеевики нагревают окружающий воздух, а вентилятор в приборе циркулирует этот теплый воздух, и доступны в версиях портативного и вентиляторного нагревателя. Как правило, они имеют более высокую стоимость эксплуатации по сравнению с электронагревателями, в которых для обогрева используется излучение. Рекомендуется покупать их, если вы хотите обогревать в течение короткого периода времени, поскольку использовать их в течение всего дня нецелесообразно.

Большинство тепловентиляторов, доступных сегодня на рынке, оснащены различными функциями безопасности, такими как автоматическое отключение при перегреве и защита от опрокидывания, что означает автоматическое отключение нагревателя в случае его опрокидывания.

Галогенные обогреватели

Галогенные обогреватели портативны, и в этих обогревателях используются энергоэффективные галогенные лампы для обогрева предметов за счет излучения. Галогенные лампы нагревают предметы напрямую, а не окружающий воздух, что делает их очень энергоэффективными. Галогенные обогреватели также являются разновидностью инфракрасных обогревателей, и большинство моделей, доступных сегодня, оснащены различными функциями безопасности, что делает их безопасными для использования в сарае, а также в других комнатах вашего дома.

Масляные радиаторы

Масляные радиаторы — один из самых популярных типов обогревателей.В этих нагревателях теплоноситель или масло, хранящиеся в корпусе, нагреваются с помощью электрической катушки, проходящей через масло. Нагретое масло нагревает окружающий воздух и повышает температуру окружающей среды.

Масло отлично сохраняет тепло, а это значит, что ему нужно много времени, чтобы остыть. У них очень низкие эксплуатационные расходы. Они доступны в самых разных размерах, и вы легко можете найти размер, который подходит по размеру вашего сарая.

Трубчатые обогреватели

Это низкоэнергетические обогреватели, которые предлагают недорогой способ защитить ваш сарай от холода.Они обеспечивают тепло за счет окружающего тепла и предотвращают попадание конденсата и инея в ваш сарай. Проще говоря, это недорогое решение для защиты вашего сарая от холода. Они не предназначены для обогрева помещений.

Парафиновые нагреватели

Эти нагреватели предназначены для использования в сараях без электрического подключения, поскольку это автономные нагреватели, в которых для обогрева используется парафин или керосин. Они недорогие как с точки зрения первоначальной стоимости, так и с точки зрения текущих затрат. Имейте в виду, что они действительно выделяют некоторое количество углекислого газа, и поэтому вентиляция необходима для обеспечения безопасности в вашем сарае.Не забудьте проверить местные запасы парафина, прежде чем покупать один из них.

Характеристики, которые нужно искать в навесном нагревателе

Тепловая мощность

Само собой разумеется, что наиболее важным параметром, на который вам нужно обратить внимание, является тепловая мощность нагревателя. Правильный способ выбрать оптимальную тепловую мощность — измерить площадь вашего сарая и определить размер обогревателя, которого хватит для обогрева такой большой площади. Изоляция — еще один фактор, который повлияет на потребляемую мощность обогревателя.В неизолированном сарае потребуется обогреватель большей мощности по сравнению с утепленным сараем.

Размер обогреваемой площади

Еще одним фактором является площадь сарая в квадратных футах, так как вам понадобится более мощный обогреватель, если вам нужно обогреть большее пространство.

Функции безопасности

Безопасность чрезвычайно важна при использовании обогревателя. Убедитесь, что в нем есть встроенный термостат, который отключает нагреватель при достижении заданной температуры или при обнаружении перегрева.Еще одна важная функция безопасности, на которую следует обратить внимание, — это защита от опрокидывания, которая должна автоматически отключать обогреватель в случае его опрокидывания.

Энергоэффективность

Хотя эффективность важна, навесы, как правило, небольшие по размеру, и вам, как правило, понадобится обогреватель небольшого размера для обогрева сарая. Что касается энергоэффективности, электрические радиаторы, как правило, являются наиболее энергоэффективными среди различных вариантов. Однако перед принятием решения, основанного исключительно на энергоэффективности, вам важно внимательно посмотреть на общую стоимость, которая должна включать начальную и текущую стоимость.

Портативность

Практически все типы навесных обогревателей доступны в виде переносных устройств, что означает, что вы можете легко изменить положение обогревателя, когда захотите.

Цена

Что касается цены, то почти все навесные обогреватели недорогие, так как они используются для обогрева относительно небольших площадей. Вместо того, чтобы сосредоточиться только на цене, вам следует обратить внимание на марку, гарантию, а также общие эксплуатационные расходы, чтобы выбрать правильный обогреватель.

Как лучше всего согреть мой сарай?

Когда дело доходит до выбора отопительного решения для вашего садового сооружения, существует ряд вариантов, доступных в зависимости от вашего бюджета, требований и вкуса. К счастью, все современные нагревательные приборы обладают множеством функций безопасности. Конечно, вам нужно будет следовать советам по безопасности, данным производителем в руководстве, чтобы безопасно использовать обогреватель.

Среди всех типов обогревателей навесов, перечисленных выше, вам следует обратить особое внимание на парафиновый обогреватель, так как они выделяют углекислый газ, но кроме этого, вам не нужно слишком беспокоиться о безопасности прибора, если вы соблюдаете технику безопасности руководство по эксплуатации.

Каковы преимущества электрического обогревателя навеса?

Использование электрического обогревателя в сарае дает несколько преимуществ. Одна из самых распространенных проблем в саду — сырость, и она может возникать по разным причинам. Электрический нагреватель в виде трубчатого нагревателя малой мощности или электрического радиатора или масляного радиатора с режимом защиты от замерзания поможет удержать сырость.

Еще одним преимуществом электрического обогревателя является то, что он защищает от мороза.Если вы используете сарай для хранения инструментов и другого ценного оборудования, важно поддерживать температуру выше точки замерзания, поскольку ледяные температуры могут привести к образованию ржавчины и другим видам повреждений.

Если вы используете сарай как офис или мастерскую, найдите мощный электрический обогреватель, чтобы согреться во время работы в сарае. Купив небольшой портативный электрический обогреватель, вы сможете приятно провести время в сарае даже в зимние месяцы.

Какой тип обогревателя мне купить для сарая?

У каждого свои требования к обогреву навеса, и выбор обогревателя также будет зависеть от этих требований.Если вы хотите купить обогреватель только для того, чтобы уберечь свой сарай от мороза, рекомендуется приобрести трубчатый обогреватель, который также известен как обогреватель для теплицы. Эти энергосберегающие приборы будут поддерживать в небольшом сарае температуру около 6 градусов, чтобы предотвратить морозы.

Однако вы могли бы купить маслонаполненный радиатор, электрический радиатор или тепловентилятор, если хотите провести несколько комфортных часов в своем сарае, поскольку трубчатые обогреватели вам не помогут. Проще говоря, выбирайте обогреватель исходя из ваших конкретных требований.

Почему следует переустанавливать водонагреватель на лето (и как)

Лето в Пенсильвании может быть жарким, температура поднимается до трехзначных цифр.

С повышением температуры растут и наши счета за электроэнергию, поскольку наши кондиционеры и вентиляторы делают все возможное, чтобы в наших домах было комфортно. Для многих из нас лето становится напряженным временем, поскольку мы беспокоимся обо всем — от высоких счетов за электричество до чрезмерного потребления энергии.

Один из самых простых способов помочь своему кошельку и планете этим летом — это попытаться отрегулировать температуру на водонагревателе.Ваш водонагреватель может показаться не связанным с охлаждением, но он является важной частью инфраструктуры вашего дома и может помочь вам сократить потребление энергии в этот сезон пикового энергопотребления.

Не знаете, как отрегулировать водонагреватель или как установить оптимальную температуру водонагревателя? В этом руководстве показано, как вы можете выполнить это небольшое исправление самостоятельно.

Каковы преимущества регулировки температуры водонагревателя?

Ваш водонагреватель контролирует температуру воды и, таким образом, может подавать воду различной температуры в зависимости от того, какую ручку вы поворачиваете на раковине или в душе.Ваш водонагреватель без устали вырабатывает горячую воду. Даже ночью, когда вы спите в постели, он все равно отключается, сохраняя горячую воду для утреннего душа. Но летом большая часть этой работы не нужна. Поскольку ваш водонагреватель так усердно работает, чтобы подавать вам воду нужной температуры, он потребляет огромное количество энергии. Часто это приводит к заоблачным счетам за электроэнергию. Вы тратите деньги на электроэнергию, которую ваш прибор вообще не должен расходовать.

Лучший способ контролировать этот тип потребления энергии летом — это регулировать температуру вашего водонагревателя. Регулируя температуру водонагревателя, вы лучше приспособите его к нагрузке от более высоких температур окружающей среды. Регулировка водонагревателя летом может сэкономить вам деньги, сделав эту простую небольшую настройку. Как только вы это сделаете, вы получите несколько преимуществ.

1. Сэкономьте больше денег

Ваша система HVAC — самый большой потребитель энергии в вашем доме, но ваш водонагреватель занимает второе место.Точно так же, как отопление и охлаждение должны работать изо всех сил в разгар зимы и лета, ваш водонагреватель испытывает такую ​​же нагрузку. И хотя идея борьбы механической системы может показаться абстрактной концепцией, есть один примечательный способ, которым эта концепция действительно влияет на вашу повседневную жизнь — ваши счета.

Большинство из нас понимают, что чем больше потребление энергии, тем выше счета. Поскольку мы платим за каждый бит энергии, который мы используем, отсюда следует, что чем больше мы потребляем, тем больше мы должны нашим поставщикам электроэнергии или газа.Из этого также следует, что если мы хотим сэкономить на коммунальных услугах, лучший способ сделать это — сократить количество потребляемой энергии. Регулируя температуру водонагревателя на более низкую температуру, мы сокращаем потребление энергии — это именно то, что мы делаем.

2. Помогите окружающей среде

Каждый из нас может внести свой вклад, чтобы наша планета была немного зеленее и помогала окружающей среде. Одно из самых значительных изменений, которое вы можете сделать как личность, — это решение потреблять меньше энергии.

Поскольку ваш водонагреватель работает так тяжело, чтобы подавать вам воду нужной температуры, он потребляет огромное количество энергии. Вместо горячего душа можно почувствовать себя еще более освежающим теплый или прохладный душ.

Чтобы вырабатывать электроэнергию, которую мы используем в своих домах, электростанции должны вырабатывать эту энергию — ископаемое топливо, энергию ветра, солнца и, возможно, даже гидроэлектростанции. Вы тратите энергию, которую вашему прибору не нужно расходовать, и это тоже означает заоблачные счета за электроэнергию.

Понижая температуру водонагревателя, вы позволяете водонагревателю немного отдохнуть. Это, в свою очередь, приводит к меньшему расходу энергии, что приводит к тому, что ваш дом в целом потребляет меньше электроэнергии. И вот так вы сделали все, чтобы наша планета оставалась зеленой и красивой.

3. Избегайте ожогов

Благодаря объединению усилий водонагревателя, работающего на полную мощность, и воды, которая уже находится в состоянии покоя при температурах выше средних, у вас есть рецепт чрезвычайно горячей воды.Во многих случаях эта вода может даже вызвать ожоги.

Один из лучших способов избежать ожогов — выключить водонагреватель. Таким образом, вы можете быть уверены, что вода не достигнет таких беспрецедентно высоких температур.

Какая рекомендуемая температура водонагревателя?

Знаете ли вы, что колоссальные 42% населения оставляют свой водонагреватель слишком высоко? Большинство водонагревателей будут запрограммированы на охлаждение при температуре 120 градусов по Фаренгейту, и многие домовладельцы даже не задумываются об этой температуре.Они оставляют эту температуру установленной при установке нагревателя и продолжают использовать его для нагрева воды в душевых, посудомоечных и стиральных машинах. Проблема в том, что, хотя это приличный универсальный температурный режим, он также дает больше тепла, чем вам нужно летом. В результате такая температура приводит к потере энергии.

Для достижения оптимальной температуры вам нужно будет изменять шкалу температуры водонагревателя в зависимости от времени года. Слишком низкое значение создает риск размножения бактерий в трубах или водонагревателе, а слишком высокое — к опасности ожога.Чтобы избежать любой крайности, вам нужно найти золотую середину. Мы рекомендуем всегда держать нагреватель в пределах от 110 до 120 градусов.

Летом попробуйте установить температуру вашего водонагревателя на нижнюю границу шкалы, близкую к 110 градусам или равную ей. Зимой склоняйтесь к верхнему пределу диапазона. В этот сезон 120 — гораздо более приемлемая температура.

Эта разница всего в 10 градусов или меньше может показаться незначительной разницей, но это может быть все, что вам нужно, чтобы сэкономить до 5% затрат энергии.Вы также заметите разницу в принятии душа: температура воды станет более комфортной и естественной.

Как отрегулировать температуру водонагревателя

Теперь, когда понятно, почему регулировка температуры водонагревателя полезна, пора поговорить практически. Как изменить эти настройки температуры? Вы можете это сделать сами или вам нужно вызвать профессионалов?

В каждом случае процесс будет немного отличаться, так как каждый нагреватель и система имеют набор различных механизмов управления.Тем не менее, мы думаем, что этот процесс достаточно прост, и каждый может выполнить его самостоятельно. Давайте разберемся, чтобы продемонстрировать, как вы можете легко регулировать температуру водонагревателя в своем доме.

1. Проверьте воду

Первым шагом к регулировке температуры водонагревателя является проверка воды, чтобы убедиться, что показания температуры на самом водонагревателе точны. Вы можете легко выполнить этот тест, открыв кран в раковине и дав ему поработать, пока он не нагреется до максимума.Когда он полностью нагреется, подержите под струей термометр и проверьте температуру. В идеале он должен соответствовать настройке на нагревателе.

2. Для безрезервуарных водонагревателей

Если у вас дома есть водонагреватель без резервуара, вам повезло. Нет ничего проще, чем изменить настройки температуры. Этот процесс очень похож на замену домашнего термостата и требует примерно столько же усилий. Используйте цифровую панель управления, чтобы увеличить или уменьшить температуру горячей воды по желанию, и все должно быть настроено.

3. Для газовых или электрических водонагревателей

У некоторых газовых водонагревателей может быть простая шкала, расположенная около дна резервуара, которую можно повернуть, чтобы отрегулировать температуру. Однако в случае многих более новых моделей процесс немного сложнее. Следуйте этим инструкциям, чтобы отрегулировать температуру вашего электрического или газового водонагревателя.

  • Найдите автоматический выключатель и отключите питание водонагревателя.
  • Найдите панель доступа к водонагревателю, которая ведет к термостату.Как только вы найдете его, используйте отвертку, чтобы снять панель и открыть термостат под ней.
  • Если термостат покрыт изоляцией, снимите ее.
  • С помощью отвертки с плоским жалом установите термостат в желаемое положение. В некоторых моделях нагреватель может иметь два термостата. В этом случае замените их на одинаковую сумму. Обычно лучше всего, чтобы верхний термостат находился на несколько градусов выше, чем нижний, поэтому, если это то, с чем вы столкнетесь, поддерживайте этот баланс.
  • Замените изоляцию и снова прикрутите панель к термостату.
  • Вернитесь к выключателю и снова включите питание нагревателя.
  • Если вы работаете с газовым водонагревателем, вам также может потребоваться повторно зажечь контрольную лампу. Прежде чем уходить с работы, проверьте, может ли это быть так.

Как мне узнать, когда следует регулировать температуру водонагревателя?

Один из основных способов определить, что пора настроить водонагреватель на сезон, — это запустить воду в раковину.Если сейчас зима, откройте кран на горячую, а если лето, попробуйте проточную холодную воду. Посмотрите, сколько времени потребуется, чтобы вода вышла с желаемой температурой. Если это произойдет сразу, вероятно, с водонагревателем все в порядке. Если кажется, что это займет некоторое время, возможно, пришло время немного отрегулировать термостат водонагревателя.

Еще один способ решить, когда перезагружать водонагреватель, — это отметить даты, когда вы планируете повысить или понизить температуру. Возможно, каждый год вы можете устанавливать напоминания в календаре на 15 мая и октябрь.1 или любые даты, подходящие для вашего климата и местоположения. В эти дни вы будете регулировать температуру. Таким образом, вам не нужно беспокоиться о проведении каких-либо тестов, и вы можете просто отдыхать, зная, что вам не нужно ничего делать до этих дат.

Обратитесь к специалисту по обслуживанию водонагревателей сегодня

Не можете найти термостат вашего водонагревателя? Или, возможно, вы нашли его и внесли предложенные корректировки, но, похоже, ничего не изменилось.Если вы столкнулись с такими проблемами, как сломанный водонагреватель, протекающий водонагреватель или вам нужна установка водонагревателя, возможно, пришло время обратиться к специалистам.

Здесь, в Summers & Zim’s, мы хотим быть профессионалами в области обслуживания водонагревателей. Мы обслуживаем округа Ланкастер, Делавэр и Честер, и наша задача — выполнить работу правильно с первого раза. Благодаря нашему подходу к обслуживанию, дружелюбному подходу к оказанию помощи нашим клиентам и обширным знаниям о том, как работают водонагреватели и другая бытовая техника, у нас есть все, что вы можете искать в команде поставщиков услуг на дому.

Вы готовы разобраться в своем вопросе? Свяжитесь с нами сегодня. Мы с нетерпением ждем вашего ответа!

Эксперимент с лучистым теплом (при очень низком бюджете)

Проект реконструкции дома идет успешно. Мы закончили все обрамление, и более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фотография только что утром:

Вот новая гостиная и кухня за углом сзади.Высота старого потолка была ниже этой стальной балки. Еще 2 гигантских оконных проема еще впереди за фанерными квадратами.

Хотя я разрушил и перестроил довольно много домов для других людей, это первый из них, который мне посчастливилось построить практически с нуля для своей семьи, поэтому я рассматриваю это как своего рода научный эксперимент. Я хочу встроить в него изящные функции энергосбережения, но они должны быть рентабельными и по возможности отечественными.

Любой пожилой богатый парень может нанять ведущего архитектора и строителя бутиков, чтобы он стал последним суперхаусом, получившим статус LEED-Platinum, который будет хвастаться в журнале Dwell… по цене 1000 долларов за квадратный фут.Но с дешевой энергией и квалифицированной рабочей силой и дорогими материалами для дома высокого класса требуется больше размышлений и экспериментов, чтобы одновременно сэкономить энергию и деньги. И один из этих экспериментальных проектов — построить мою собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы захотите настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая выдувает воздух (и пыль) через огромную сеть громоздкие воздушные трубы, чтобы он мог попасть во все части вашего дома через вентиляционные отверстия в полу.Это работает, но не изящно: они шумят, тратят удивительно много внутреннего пространства на воздуховоды и желоба, и их сложно установить или обновить.

Когда несколько лет назад моя небольшая строительная компания строила несколько домов с нуля, архитектор настоятельно рекомендовал нам использовать водное (лучистое) тепло вместо принудительного воздушного. «Это огромная разница, — сказал он, — чтобы это безмолвное тепло излучалось на вас через пол, вместо того, чтобы просто дуть горячим воздухом.”

К сожалению, когда я получил расценки от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, в то время как полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились для продажи с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной подачей воздуха, я неохотно решил пропустить роскошный вариант. Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться лишь незначительно.

Теперь картина изменилась.Я научился делать водопровод самостоятельно, и новые технологии снизились в цене, что сделало лучистое тепло гораздо более доступным. После нескольких долгих ночей исследований и онлайн-обучающих видео я купил все необходимые детали, и мы собираемся вставить эту присоску.

Что такое жидкостное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и ощущали тепло всем телом, даже не касаясь стены? Как насчет ощущения тепла от раскаленной кровати из костровых углей, даже когда вы сидите на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который непосредственно согревает вашу кожу.С горячим костром в тихую горную ночь вы можете почувствовать себя полностью теплым, даже когда температура воздуха вокруг вас ниже нуля.

Та же самая концепция хорошо применима к обогреву дома водяным лучистым теплом: теплая вода циркулирует по трубам под полом , заставляя пол нагреваться и излучать тепло со всех сторон. Нет воздуховодов и пыли, а система работает бесшумно. А поскольку система нагревает вашу кожу непосредственно в то же время, что и воздух в вашем доме, вы чувствуете себя теплее при более низких настройках температуры, что позволяет поддерживать прохладу в доме и экономить энергию.Но лучше всего то, что у вас постоянно теплых ног , куда бы вы ни пошли в своем доме.

Так как же построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть трубок под вашим полом и насос для циркуляции этой воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также километры тщательно спаянной меди от сантехника за 35 000 долларов.Я имею в виду, черт, тебе кажется, что это легкий проект «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Кроме того, водяное отопление — это само по себе искусство и наука, включая такие вещи, как Δ T, галлонов в минуту, БТЕ / час и расчет R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами , которые начинаются с по цене 2000 долларов, это сложный набор деталей, который никто, кроме экспертов, действительно не понимает (в Home Depot вы не получите совета по созданию одной из этих систем ) и всевозможные другие препятствия.

Однако, покопавшись во всех этих завалах, я нашел несколько упрощений, которые значительно снизили стоимость и сложность лучистого тепла, сделав его самостоятельным проектом для среднего практичного усатика. Уловки, которые я использую для своей системы:

  1. Использование компонентов, безопасных для питьевой воды, позволяет создать систему «разомкнутого цикла», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
  2. Использование одного водонагревателя без резервуара как для горячего водоснабжения, так и для отопления дома снижает стоимость котла на 2000–4000 долларов.Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
  3. Одиночный циркуляционный насос с регулируемой скоростью исключает большую часть расчетов потерь и размеров контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
  4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон, без необходимости когда-либо возиться с трубкой после ее установки.
  5. И, конечно же, все сделано в PEX, чтобы исключить стоимость, медленную установку и тепловые потери котельной медных труб.

Disclaimer: Как и во всех моих экспериментах, да и вообще во всем моем образе жизни, здесь есть некоторые недоказанные вещи. Я использую себя в качестве подопытного кролика, и здесь могут быть методы проб и ошибок и даже риск. Наслаждайтесь и учитесь, но не погружайтесь как новичок, просто чтобы слепо следовать за мной (еще одним новичком)!

В общем, система, к которой я пришел, относительно проста, и я нарисовал ее для вас на этой картинке:

Предлагаемая мной система лучистого обогрева (щелкните, чтобы увеличить)

Пока что это работа.Я уже запустил это системным разработчиком, получил его одобрительный кивок и выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но, безусловно, есть улучшения.

Самое замечательное в этом блоге то, что сейчас многие читают (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации.Я также опубликую второй пост, когда все будет сделано, чтобы показать несколько выполняемых шагов и готовые изображения.

Читатель исправил на данный момент:

  • Добавьте расширительный бачок перед насосом, а не после него, как показано сейчас
  • Остерегайтесь роста бактерий Legionella в такой системе с открытым контуром. Хотя эти бактерии редки, они опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и температура воды составляет около 120F.Решение: убедитесь, что мое устройство без резервуара горячее (легионелла умирает при температуре выше 122 ° F, то есть, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, слейте воду из нагревательных контуров в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
  • OR, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы отопительная вода никогда не соприкасалась с горячей водопроводной водой. Для этого требуется кислородный барьер PEX и воздухоотделитель. Вы также можете купить безрезервуарные водонагреватели с двумя независимыми контурами: один для отопления, другой для питьевой воды.
  • Добавьте обратный клапан на обратную линию 3/4 ″, чтобы холодная вода не могла проникнуть обратно в коллектор вместо того, чтобы идти в Рим (я предполагаю, что это могло произойти, когда насос выключен).
  • На самом деле, добавьте обратный клапан на в каждую петлю , просто чтобы убедиться, что нет никаких неожиданностей потока и вода течет в нужном вам направлении. В противном случае холодная вода может неожиданно пролиться через петли.
  • На многие безрезервуарные обогреватели (включая Rheem, который я рекомендую выше) не распространяется гарантия на использование в системах отопления.Для меня это нормально, поскольку я считаю, что в любом случае гарантии бесполезны. Но стоит отметить.
  • Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта heatinghelp.com. Хотя эта ветка почти убедила меня в том, что я идиот, дело в том, что подобное обсуждение формируется где-то в Интернете около каждой отдельной статьи, которая когда-либо появлялась в этом блоге . Многие сантехники проводят дни, проклиная этот сайт только потому, что я рекомендую, например, сделать некоторые из них самостоятельно с помощью PEX.Проблема в том, что мои товарищи-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжен, но я обязательно проведу несколько тестов с моим другом, который работает в городской лаборатории по очистке / анализу питьевой воды.

А как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, яркое солнце почти каждый день, но ночи намного прохладнее из-за того, что мы возвышаемся на высоте 5000 футов над уровнем моря.Таким образом, в доме есть множество окон, выходящих на юг, для улавливания тепла и большего количества тепловой массы для сглаживания дневных и ночных перепадов температуры.

Летом эта картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затемняют окна от остальной части дома). Вы держите окна закрытыми в течение 90F дней, и интерьер остается прохладным. Летними ночами температура опускается ниже 60 ° F, поэтому вы включаете большой вентилятор, выдувающий дневную жару, чтобы все остудить и начать цикл заново.

Я считаю, что эта стратегия (наряду с отказом от Giant A / C Wussy) позволяет нам жить счастливо, не включая кондиционер в Колорадо. Но всегда есть запасной вариант: в большинстве современных домов без воздуховодов для охлаждения используется бесканальная система кондиционирования воздуха с мини-сплит-системой. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, где накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки, вот моя корзина для покупок от PexSupply, моего любимого поставщика сантехники. В моей тележке для покупок есть несколько дополнительных вещей для постройки ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна низкоэффективная печь.

Повышение эффективности этой системы: Я также купил у Amazon две коробки с алюминиевыми теплоотражающими пластинами, которые должны немного улучшить теплопередачу и эффективность.Стоимость составила 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук).

Обновление

: после создания системы с ними, я считаю, что это было очень полезно, поскольку оно делает установку быстрее и чище, а улучшение теплопередачи — стоящая цель с деревянными полами — хотя они работают хорошо, вам действительно нужно все тепло, которое вы можете получить. .

Обновление: год спустя

Эта система теперь запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли это?

Как настроить автоматический выключатель, когда ушел в сезон

Юго-западная Флорида является местом отдыха многих.На самом деле, Неаполь и остров Марко настолько популярны, что многие отдыхающие в конечном итоге покупают дом и живут здесь неполный рабочий день! Однако обязанности тех, кто останавливается в отелях, кондоминиумах и съемных домах, сильно отличаются от тех, когда они расстилают приветственный коврик и называют место своим домом. Одна из самых важных вещей, о которых Snowbirds должны подумать перед отъездом на сезон или даже на неделю, — это их автоматический выключатель.

Да, выключатель — одно из наименее посещаемых мест в любом доме. Но когда вы живете в тропическом раю, существует множество факторов, особенно в летние месяцы, такие как ежедневные грозы, высокая влажность и много тепла, которые напрямую влияют на электрическое благополучие вашего дома, делая эту часть вашего дома. ты должен хорошо знать.Поэтому важно понимать, где находится ваш автоматический выключатель, убедиться, что он четко обозначен, и знать, как лучше всего настроить автоматический выключатель, когда вы уезжаете на сезон.

Как найти автоматический выключатель

Автоматический выключатель — это нервный центр всего, что связано с электричеством в доме. Если вы живете в доме с гаражом, таком как вилла или дом на одну семью, выключатель обычно находится в гараже. В то время как, если вы живете в кондоминиуме, вы обычно найдете выключатель в прачечной.Обратите внимание, это два самых распространенных места, в которых его можно найти. Иногда в небольших квартирах это может быть в главной спальне или на кухне. Однако определить его местоположение — самая простая часть.

Маркировка автоматического выключателя

После того, как вы нашли автоматический выключатель, следующий шаг — убедиться, что он четко обозначен и читается. Округ требует, чтобы каждая электрическая панель имела четкую маркировку.

Будь то наспех написанные каракули или просто эрозия времени, найдите время, чтобы изменить маркировку панели, чтобы ее было легче читать.Важно иметь четко обозначенную коробку, чтобы помочь вам, специалисту по домашним часам или электрику, если когда-либо возникнет необходимость в использовании панели.

Еще одно ценное упражнение — убедиться, что коробка не только четко помечена, но и четко обозначена, что ее можно выключить или оставить включенной, когда они уйдут. Любая хорошая служба домашних часов в Неаполе или на острове Марко должна делать это для вас, чтобы помочь вам, когда вы уедете, и помочь вам, когда вы вернетесь.

Как настроить автоматический выключатель

Если вы являетесь сезонным домовладельцем или когда-либо отсутствовали более чем на неделю, жизненно важно принять активные меры по снижению потенциального риска для вашего дома, пока вас нет.Один из наиболее важных шагов, который вы можете предпринять, — это правильно настроить автоматический выключатель перед отъездом. Ниже приведено подробное описание того, что оставить включенным и выключенным в сезон, чтобы защитить ваш дом!

Выходной номер
Кондиционер и кондиционер

Две самые большие проблемы для сезонных домовладельцев в Неаполе и на острове Марко — это повреждение водой и плесень. Это может показаться нелогичным, но ваша электрическая панель играет жизненно важную роль в предотвращении этих проблем из-за блока HVAC.Кондиционер и кондиционер — это основной контроль влажности в доме, летом он может удалять до 20 галлонов воды в день!

Следовательно, важно убедиться, что вы или кто-либо из ваших гостей никогда не выключаете кондиционер и кондиционер, сэкономленные деньги никогда не будут стоить того, чтобы прийти в дом, полный плесени! Поэтому оставьте кондиционер и кондиционер включенными на автоматическом выключателе.

Холодильник

Холодильник отличается от другой крупной бытовой техники в доме.Холодильник может иметь технические проблемы с запуском резервного питания после выключения, что приводит к неисправностям. Это также может повлиять на гарантию. Практическое правило — оставлять холодильник включенным с помощью автоматического выключателя, если не указано иное.

Несмотря на то, что рекомендуется оставлять холодильник включенным, льдогенератор в холодильнике должен быть выключен, а емкость для льда должна быть опорожнена. Причина в том, что это может быть потенциальный источник повреждения водой.

Кроме того, Неаполь и остров Марко находятся на Аллее ураганов, и хотя мы рекомендуем оставлять холодильник включенным, чтобы избежать технических проблем, в случае шторма как из холодильника, так и из морозильника необходимо опорожнить скоропортящиеся продукты.Меньше всего вам хотелось бы, чтобы в холодильнике гноились испорченные и гнилые продукты. Мы воочию видели, как людям приходилось выбрасывать весь свой холодильник после урагана Ирма!

Вывоз мусора

Мусоропровод — это электростанция на кухне, воспринимайте ее как прославленный кухонный комбайн. Мусоропровод может заржаветь, и неиспользование может привести к его блокировке. Поэтому важно, чтобы система утилизации мусора на автоматическом выключателе оставалась включенной для периодического обслуживания.

При периодическом запуске установки для утилизации слейте холодную воду в канализацию и дайте ей поработать не менее 10 секунд. Домовладелец также может воспользоваться несколькими приемами, чтобы удалить ржавчину, дезодорировать мусоропровод и поддерживать его в чистоте.

Выключить
Водонагреватель

Как мы уже говорили ранее, две самые большие проблемы — это повреждение водой и плесень. Мы говорили о плесени, теперь о повреждении водой. Основная мера предосторожности, которую нужно предпринять, чтобы избежать повреждения водой, — просто закрыть главный водопроводный кран в доме перед отъездом на сезон.

Однако для домовладельцев, у которых есть электрический водонагреватель, это может привести к осложнениям, если водонагреватель также не выключен. Причина в том, что в водонагреватель подается вода из основного водопровода для обогрева, а затем проталкивания по всему дому, но он также использует эту воду для охлаждения нагревательных элементов, расположенных как в верхней, так и в нижней части резервуара, которые делают все это. отопление в первую очередь.

Таким образом, при отключенном водяном клапане и высокой температуре в течение года, вызывающей испарение, уровень воды в резервуаре может опуститься ниже этого верхнего элемента, оставляя нагревательные элементы открытыми для воздуха, что не так эффективно при охлаждении.В этой ситуации может образоваться расплавленный металл, который разрушит ваш танк, пожар или даже взрыв! Поэтому, если у вас есть баковый электрический водонагреватель, перед тем как уйти, выключите его с помощью автоматического выключателя.

В то время как водонагреватель, работающий на природном газе или жидком топливе, не управляется автоматическим выключателем, применяется та же концепция, если в нем есть бак. Переведите газовый водонагреватель в режим , отпуск или пилотный режим и выключите масляный нагреватель.

Посудомоечная машина

В то время как некоторым нравится запускать цикл ополаскивания посудомоечной машины, большинство специалистов по домашним часам не будут этого делать из-за возможных утечек или неисправностей.Кроме того, при просмотре руководства по уходу и техническому обслуживанию посудомоечной машины, например, GE, нет никаких указаний на то, что выключение прибора каким-либо образом повредит ему.

Поэтому, чтобы защитить ее от скачков напряжения, когда она отсутствует в течение длительного времени, мы рекомендуем ВЫКЛЮЧИТЬ посудомоечную машину, это можно сделать, удалив предохранители или отключив автоматический выключатель. Учитывая количество усилий и знаний по удалению предохранителей, легче выключить их с помощью автоматического выключателя.

Домовладелец должен оставить дверцу посудомоечной машины открытой примерно на 4 дюйма, чтобы она могла высохнуть, это особенно важно в районах с высокой влажностью, таких как Неаполь и остров Марко.

Сушильная машина и стиральная машина

В отличие от холодильника, стиральная и сушильная машины не испытывают технических проблем при включении и выключении. Кроме того, учитывая частоту сильных электрических штормов в Неаполе и на острове Марко, иногда ежедневно летом, разумно выключать приборы, пока в доме никого нет.

Большинство компаний по производству домашних часов рекомендуют выключать стиральную машину и сушилку с помощью автоматического выключателя из-за простоты переключения переключателя по сравнению с громоздкостью, связанной с необходимостью стоять за громоздкими приборами, чтобы отключать и включать вилку по возвращении. Кроме того, это также сэкономит ваше время, когда вы вернетесь, поскольку вы сможете управлять всем с электрической панели, вместо того, чтобы идти в каждую часть дома и вручную повторно включать (нагреватель горячей воды, вывоз мусора, посудомоечная машина, стиральная машина / сушилка , так далее.)

Другое

Еще один элемент, который люди могут выключить, — это розетки. Если у вас есть электроника высокого класса, это нужно учитывать. Кроме того, обычным выключенным элементом является плита / плита.

Опять же, независимо от того, используете ли вы выключатель или отключите каждый элемент по отдельности, важной частью является отключение их соединения от электрической сети, чтобы они не были повреждены в случае шторма. Используйте свое усмотрение!

Вызывает износ выключателя выключателя?

Автоматический выключатель, как и любое механическое устройство, со временем и в процессе эксплуатации выходит из строя.Кроме того, автоматический выключатель не предназначен для использования в качестве ежедневного распределительного щита.

Однако периодическое использование автоматического выключателя в жилых помещениях более чем нормально.

Что делать, если у меня есть сетевой фильтр?

Распространенное заблуждение состоит в том, что если у вас есть сетевой фильтр, он защитит вашу бытовую электронику. Однако сетевые фильтры защищают только от обычных, небольших скачков напряжения в электросети, которые происходят периодически. Фактически, он защищает ваши устройства только до определенного количества ампер.

Даже сетевые фильтры для всего дома не предназначены для защиты вашего дома от удара молнии. Неаполь и остров Марко — молниеносная столица США, летом здесь почти ежедневно бывают сильные тропические грозы. Речь идет о миллионах вольт! Поэтому важно защитить свой дом от штормов летом.

Заключение

Кто знал, что содержать второй дом будет так сложно. Хотя есть много разных вещей, которые необходимо учесть, прежде чем вы вернетесь на север на сезон из Неаполя и острова Марко, Флорида, не забудьте добавить автоматический выключатель в свой список! Важная часть сезонных планов отъезда всех снежных птиц.Кроме того, ваша компания Home Watch должна предоставить вам контрольный список сезонных отъездов, чтобы помочь вам.

Помните, не выключайте кондиционер или кондиционер, средняя влажность значительно превышает 70%, а плесень начинается с 55%, ваша установка HVAC — ваш самый большой осушитель воздуха.

Также добавьте в этот список мусоропровод и холодильник. Если вы решите выключить холодильник, ознакомьтесь с руководством производителя, вылейте его содержимое, оставьте дверцу открытой и вытрите всю влагу.

Вода — одна из самых больших проблем, с которыми мы сталкиваемся на юго-западе Флориды, особенно в сочетании с нашей ужасающей влажностью.Поэтому разумно закрыть главный водяной кран, когда вы уходите. Но если у вас нет воды, это означает, что вы должны выключить водонагреватель, иначе вы можете повредить его, вызвать пожар или, что еще хуже, взрыв!

Некоторые дополнительные элементы, которые вы можете отключить, — это стиральная машина / сушилка, посудомоечная машина, плита / плита и розетки, управляющие дорогой электроникой. Штормы в Неаполе и на острове Марко сильны и часты в течение всего лета, поэтому защитите свои вложения!

Обратите внимание: каждый домовладелец индивидуален; поэтому важно вооружиться необходимыми исследованиями и делать то, что вы считаете лучшим! Проконсультируйтесь со своим специалистом по домашним часам и составьте план до вашего отъезда, они зарабатывают этим на жизнь и должны иметь информацию, которой можно поделиться с вами.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
