Печь-камин с водяным контуром для отопления дома: отзывы, цены, модели

Возможность любоваться живым огнем в очаге — одна из причин, по которой камины с открытой топкой так популярны у владельцев загородных домов. Однако, эффективность традиционного камина как отопительного прибора невысока — их КПД не превышает 50%, а большая часть тепла улетает в трубу. Поэтому на смену кирпичным каминам приходят металлические печи-камины, которые можно подключить к водяному контуру отопления.

Преимущества печей-каминов

Печи-камины совмещают положительные качества этих отопительных приборов, при этом они лишены присущих им недостатков. В чем основные отличия традиционной печи от камина?

  1. Печь нагревается долго, но способна накапливать тепло и длительно излучать лучистую энергию от стенок печи в окружающее пространство. Тепло от камина сразу распространяется по комнате, в которой он установлен, но после прекращения топки он быстро остывает, и температура в доме снижается.
  2. Топка отопительной печи обычно выполняется с глухой дверцей небольшого размера, это снижает вероятность задымления и способствует улучшению тяги. Топка камина — открытая, занимает около половины площади его фасада. При неправильно сложенном дымоходе или плохих погодных условиях возможна обратная тяга и попадание дыма в комнату, что приводит к неприятному запаху, осаждению копоти и сажи на предметах обихода.
  3. Система дымоотведения печи имеет сложную конструкцию: дым в них проходит по многочисленным каналам, отдавая большую часть тепла телу печи. Из трубы он выходит практически остывшим. Дымоход в камине практически прямой, дым задерживается только под сводом, поэтому его температура на выходе значительно выше, а съём тепла — хуже.
  4. КПД отопительных печей в среднем составляет 60-80%, у каминов — не более 50%.
  5. Печь не слишком декоративна, и придать ей эстетичный вид можно только с помощью отделки. Камин даже сам по себе — украшение интерьера, а языки пламени украшают его еще больше.

В моделях промышленного производства учтены все особенности этих отопительных приборов, устранены наиболее существенные недостатки и подчеркнуты достоинства. В результате современные печи-камины обладают целым рядом достоинств:

  • высокий КПД — до 80%, а при подключении отопительного водяного контура — до 92%;
  • герметичная топка с большим стеклом, позволяющим наблюдать за пламенем, но не допускающим попадания дыма в комнату;
  • дымовые каналы с дымооборотом и теплообменником, что улучшает съём тепла и передачу его в помещение;
  • эстетичный внешний вид, есть модели, декорированные керамическими панелями или металлической ковкой;
  • небольшой вес — их можно устанавливать даже на деревянные полы, положенные по лагам, без возведения фундамента;
  • малые габариты при большой мощности — печи-камины не отнимают пространство, что очень важно для небольших домов;
  • возможность подключения водяного контура позволяет отапливать все помещения дома и длительно сохранять тепло, а также избежать суточных колебаний температуры;
  • невысокая цена по сравнению со стоимостью материалов и работ по возведению кирпичных печей или каминов;
  • простая и быстрая установка, которую можно выполнить самостоятельно.

Кроме того, современные печи-камины могут обладать рядом других полезных функций:

  • варочной поверхностью;
  • системой очистки стекла, не допускающей его потемнения, а также весьма популярным у потребителей режимом длительного горения.

Отзывы владельцев таких печей однозначны: печи могут длительно и эффективно отапливать жилой дом, не доставляя хозяевам проблем и хлопот.

Обзор популярных моделей

На рынке представлено множество моделей печей и каминов от разных производителей, и покупателю, задумавшему купить их, легко запутаться в характеристиках и описаниях этих приборов. Ниже приведен обзор наиболее популярных, по отзывам российского потребителя, моделей.

Печи-камины АКВА

Линейка печей-каминов с водяным контуром от компании МЕТА представлена моделями Ангара, Печора, Варта, отличающимися тепловой мощностью, формой и внешним видом, а также способом установки.

Ангара АКВА с водяным контуром обладает следующими характеристиками:

  • отопительная мощность, излучаемая печью при топке — 13-16 кВт;
  • отопительная мощность подключаемой системы отопления — 5-7 кВт;
  • стальной теплообменник;
  • пристенное исполнение;
  • боковые стенки облицованы керамикой;
  • панорамное жаропрочное стекло;
  • выходной диаметр дымового патрубка — 150 мм.

Печора АКВА отличается от Анкары формой корпуса — он выполнен в форме сжатой призмы. Мощность печи 13 кВт, системы отопления — до 5 кВт.

Варта АКВА дополнительно укомплектована варочной поверхностью, закрывающейся крышкой. Мощность 13/5 кВт, топка футерована шамотом. Дверца прямая, оснащена стеклом и теплоизолированными ручками, стойкими к нагреванию.

Особенность печей-каминов АКВА с водяным контуром от компании МЕТА — возможность подключения только к системам с принудительной циркуляцией.

Печи-камины Бавария

Печки Бавария, получившие признание у российского потребителя, выпускаются как в пристенном, так и в угловом исполнении, а также могут быть укомплектованы плитой для приготовления и разогрева пищи.

Экокамин Бавария в пристенном исполнении с тепловой мощностью 12 кВт оснащен теплообменником на 6 кВт, который может быть подключен к системе с любым типом циркуляции. Схема подключения приведена на рисунке.


Угловая модель камина Бавария отличается только формой и тепловой мощностью (11кВт/5 кВт), остальные характеристики у них схожие.

Достоинства печей Бавария:

  • топка из жаропрочной стали 6 мм, футерованная шамотом;
  • чугунные жаропрочные колосники;
  • жаропрочное панорамное стекло дверцы с системой самоочистки;
  • доступен режим длительного горения;
  • дымовой патрубок расположен сзади, что позволяет использовать печки Бавария с дымоходами любого типа;
  • боковые поверхности всех моделей Бавария облицованы изразцовой плиткой в разном цветовом исполнении;
  • печки оснащены варочной поверхностью, что делает их универсальными;
  • простая конструкция и подробное руководство позволяют купить и установить эти модели своими руками.

Отзывы потребителя от каминах Бавария говорят об их удобстве и эффективности как при использовании для постоянной топки, так и для периодического обогрева дачных домов.

Особенности выбора, установки и эксплуатации печей-каминов

Чтобы отопление дома было эффективным и безопасным, при покупке, монтаже и использовании промышленных печек с эффектом камина нужно учесть некоторые нюансы:

  • подбор мощности;
  • материал корпуса и теплообменника;
  • условия безопасной установки;
  • правила подключения к системе отопления;
  • требования к обустройству дымохода;
  • выбор дров и других видов топлива;
  • правильная топка, чистка и обслуживание своими руками.

Также следует соблюдать рекомендации производителя, указанные в документации на печь. Только в этом случае эксплуатация печи будет безопасной, а срок службы — длительным.

Выбор мощности печи

Самый важный параметр, который обязательно нужно учесть, прежде чем купить определенную модель — тепловая мощность отопительного агрегата. Она измеряется в киловаттах, и принято считать, что 1 кВт мощности печи способен обогреть 10 м² площади дома.

Однако стоит учесть, что производитель тестирует печь в условиях, близких к идеальным, а при использовании недостаточно просушенных дров ее мощность может снизиться на треть. Поэтому, для использования печи с отопительным контуром в качестве единственного источника обогрева лучше купить модель с небольшим запасом мощности.

Сталь или чугун?

Отопительные печи-камины бывают стальные и чугунные. Стальные печи дешевле, легче, но более подвержены коррозии. Модели, сделанные целиком из чугуна, обладают повышенной долговечностью, стойкостью к коррозии, но при этом они значительно тяжелее, боятся резких перепадов температуры, от чего могут треснуть.

Лучший вариант — комбинированные модели, в которых корпус и незначительно нагревающиеся элементы выполнены из стали, а элементы топки, колосники и дверцы, подвергающиеся сильному перегреву, сделаны из кованого чугуна. Они не боятся длительного воздействия высоких температур и подходят для постоянного использования, а при периодической топке образующийся в трубах конденсат не вызывает их коррозии.

Установка печи-камина

Из-за небольшого веса промышленные модели не предъявляют особых требований к подготовке пола, им не нужен отдельный фундамент. Единственное требование — отделка деревянных полов негорючими материалами: листовым железом, керамической плиткой или огнестойкими типами покрытия, что можно сделать своими руками при минимуме затрат.

Видео: установка печи-камина Бавария

Подключение к системе отопления

Большинство печей-каминов промышленного производства могут эксплуатироваться как с подключенным водяным контуром, так и без него. При этом срок их службы существенно не отличается.

Если печь-камин подключена к водяному контуру, ни в коем случае нельзя ее эксплуатировать при слитом теплоносителе! Это приведет к выходу из строя теплообменника и самой системы!
Печи с водяным контуром допускается использовать в системах как с естественной циркуляцией (гравитационной), так и принудительной (с использованием насоса). При этом схемы подключения к системе отопления не отличаются от традиционных.

Особенности подключения печи своими руками к гравитационной системе отопления:

  1. Сразу после выхода из теплообменника выполняют разгонный коллектор, поднимающий теплоноситель в верхнюю точку системы.
  2. В верхней точке устанавливают расширительный бак открытого или мембранного типа.
  3. Для магистральной трубы необходим минимальный диаметр 32 мм, при меньшем сечении труб возрастает гидравлическое сопротивление системы, что ведет к ухудшению циркуляции.
  4. Уклон магистральной трубы должен составлять не менее 5 см/1 м, в противном случае движение теплоносителя замедляется, температура в системе будет неравномерной, а отопление — неэффективным.
  5. Отводы труб к радиаторам должны иметь диаметр 16-20 мм. Радиаторы врезают параллельно магистрали по нижней или диагональной схеме.

При использовании принудительной системы требований к ее монтажу значительно меньше:

  1. Расширительный бак можно устанавливать в любом удобном месте, обычно его ставят на обратной трубе, после циркуляционного насоса.
  2. Схема подключения радиаторов может быть любой.
  3. Не обязательно выдерживать существенный уклон магистральной трубы.
  4. С помощью автоматики можно выставить скорость движения теплоносителя, а также температуру обратки, что позволит избежать появления конденсата в топке.


Выбор теплоносителя — не менее важный шаг, который зависит от режима эксплуатации печи. Для домов с постоянным проживанием удобнее использовать очищенную воду — она дешевле, в закрытой системе отопления практически не вызывает коррозии, легко доливается из водопровода при необходимости.

Если дом используется периодически, использование воды в зимний период может привести к замерзанию системы. При этом вода расширяется и повреждает элементы системы: трубы, радиаторы, фитинги, что впоследствии приведет к протечкам.

В этом случае можно использовать специальные тосолы, либо установить параллельно печи электрокотел, работающий в режиме автоматического поддержания плюсовой температуры на уровне 5-10ºС.

Требования к дымоходу

Для безопасной эксплуатации печи-камины требуют неукоснительного соблюдения правил установки дымохода. Для этих отопительных приборов опытные печники советуют устанавливать дымоходы из керамики или нержавейки типа «сэндвич».

Керамические дымоходы представляют собой сборную конструкцию из готовых блоков различного назначения. Дымовой канал состоит из глазурованной керамики, исключающей завихрения дыма и осаждения твердого осадка. Он помещается в полый пенобетонный блок и изолируется базальтовыми матами, термостойкими при температурах до 1000ºС. Соединяют элементы на специальный клей (блоки) и герметик (керамика).

Металлические сэндвич-дымоходы имеют вид двух труб разного диаметра, вставленных одна в другую и изолированных базальтом. Внутренняя труба выполнена из нержавейки, внешняя может быть из оцинкованного железа. Блоки собирают с помощью жаропрочного герметика.

Особенности керамических дымоходов:

  • длительный срок эксплуатации — не менее 25 лет;
  • гладкая внутренняя поверхность практически не позволяет оседать саже;
  • высокая противопожарная надежность и стойкость к прогоранию;
  • большой вес, из-за чего требуется установка на отдельный фундамент;
  • высокая цена.

Особенности дымоходов из нержавейки:

  • быстро собирается своими руками;
  • цена значительно ниже керамического;
  • не требует установки на фундамент;
  • при постоянном перегреве могут прогореть, поэтому необходима регулярная ревизия.

Видео: сравнение различных дымоходов

Выбор типа дымохода — вопрос предпочтений и финансовых возможностей, однако при его установке нужно соблюдать несколько обязательных условий.

  1. Диаметр дымохода в идеале должен равняться диаметру выходного дымового отверстия, или патрубка. Заужать его нельзя! Можно расширить диаметр дымохода, но не более чем на 30%, при этом необходимо использовать специальные элементы дымохода.
  2. Дымоход нужно оснастить шибером или задвижкой, перекрывающими поступление холодного воздуха в печь и регулирующими тягу.
  3. Длина горизонтальных участков в совокупности не должна превышать 1 метра, в противном случае тяга будет значительно хуже.
  4. Общая высота дымохода и дымовой трубы должна быть не менее указанной в паспорте на печь. Обычно это значение колеблется в пределах 5-8 метров.
  5. Все проходы через стены и перекрытия выполняют с помощью специальных элементов, обеспечивающих их теплоизоляцию от сгораемых конструкций.
  6. Необходимо оснастить дымоход чистками, обеспечивающими доступ в любую его часть, а также сборником конденсата.

Требования к топливу

Любая печь не будет выдавать указанную в паспорте эффективность, если топить ее влажными дровами или неподходящей древесиной. Оптимально применять в печах-каминах с отопительным контуром березовые дрова естественной сушки, пролежавшие в крытом дровеннике или под навесом не менее 18 месяцев, или брикеты промышленного производства с влажностью не более 20%.

Не желательно использовать дрова от деревьев хвойных пород — они выделяют много смол, засоряют дымоход и коптят стекло в топке. Использование угля в печах-каминах, как правило, не допускается.

Розжиг дров можно осуществлять с помощью бересты, щепы, бумаги или специальной жидкости. При розжиге шибер должен быть полностью открыт, а также обеспечен доступ свежего воздуха через поддувало.

Эксплуатация печи-камина

Требования к использованию печей с отопительным контуром довольно просты, и, если их соблюдать, отопительный агрегат будет эффективно служить на протяжении долгих лет.

  1. Необходимо регулярно, не реже чем дважды в год, проводить ревизию системы дымоотведения, чистку от сажи и отложений топки, дымохода и трубы.
  2. Золу из зольника и топки удаляют регулярно, по мере накопления.
  3. Систему отопления на теплый период сливают только в том случае, если не планируется использовать печь. Для топки в летний период можно предусмотреть шунтирующий прямую и обратную трубу контур отопления, не нагревающий радиаторы.
  4. Перед зимним пуском системы выполняют ревизию отопительных элементов: радиаторов, расширительного бака, насоса, фильтров, соединительных фитингов и вентилей. При необходимости осуществляют их прочистку, замену, ремонт.
  5. Стекло печи-камина очищают по мере необходимости с использованием специальных жидкостей.

При правильном выборе мощности, установке и эксплуатации печь-камин с отопительным контуром будет эффективно обогревать дом в любые морозы и создаст в нем уют, согретый мерцающими в топке языками пламени.

gidpopechkam.ru

Чугунный камин с водяным контуром для дома и дачи, принцип работы, установка

Загородный дом является мечтой каждого городского жителя. Единение с природой, свежий воздух и тишина благоприятно влияют на самочувствие человека. К сожалению, об этих грезах забывает сам домовладелец. Ему приходится решать ряд проблем, которые связаны с удаленностью дома от коммуникаций. Автономные системы помогут в этом вопросе, но для применения и обустройства каждой системы придется перелистать немало литературы, чтобы правильно выбрать, установить и использовать оборудование.

Ключевым вопросом выступает отопление дома в зимний период. В городе даже жильцы частного сектора могут подключить систему отопления к центральной системе и решить этот вопрос с легкостью. Но удаленный дом не имеет такой возможности, а установка каминов в каждой комнате просто разорить незадачливого хозяина.

Удачно построенная каминная система позволит качественно обогревать весь дом

Не единственным, но все же оптимальным решением будет служить чугунный камин с водяным контуром, который за счет теплообмена нагреет теплоноситель, а тот, в свою очередь, доставит тепло по всем комнатам. Следует отметить, что передача теплоты водой осуществляется не за счет теплопроводности, а за счет движения самой воды по трубам отопления.

Выбор подходящего устройства

Задача поставлена, и решение принято, но на этом заботы не заканчиваются. Необходимо выбрать именно тот вариант исполнения печи, который сможет эффективно справиться с основной задачей по обогреву дома данного типа и всей жилой площади. Не стоит забывать и про экономичность, поэтому придется запасаться знаниями о том, как устроены системы с водяным отоплением.

Анализируя технические данные, придется принимать во внимание некоторые условия установки и эксплуатации камина.

Пристенное исполнение каминной системы

  • Площадь помещения, которую придется отапливать. Любой хозяин должен знать этот показатель наизусть. В противном случае придется применить знания школьного курса геометрии и вычислить площадь жилого пространства. Хотя бы примерно.
  • Известно, что от площади зависит выбор мощности котла, поэтому на следующем этапе нужно определиться с этой величиной. Если Вы не доверяете советам продавца, то выбирайте мощность по следующему утверждению: 1 кВт способен без проблем прогреть до 10 м2 площади. Остальные сопутствующие расчёты выполните самостоятельно. Номинальная мощность – это параметр, который указывает завод изготовитель. Печи российского производства соответствуют заявленным характеристикам, так как проходят экспериментальные испытания.
  • Обязательно нужно учесть место и способ установки камина. Внешний фактор влияет на саму конструкцию и даже на принцип ее действия. Угловой камин никак не может быть установлен вдоль стены. Он изготовлен таким образом, что идеально входит в угол комнаты. Пристенные камины обычно имеют форму прямоугольного параллелепипеда и ограничивают выбор только конструкцией дымохода. Существуют настенные варианты исполнения, но здесь стоит тщательно продумать возможность крепления, в связи с большой массой устройства. Если стены в комнате отделаны листами гипсокартона, то такой вариант не для вас.
  • Функционал. Это тоже важный вопрос, ведь известно, что камин может выполнять одновременно две функции: обогрев и внешний декор. Если вы преследуете цель выгодно и эффективно отапливать загородный дом, то сконцентрируйте внимание на технических параметрах, а не на внешнем виде устройства.

Перечислим еще несколько советов, которые окажутся полезными при выборе камина. Большое влияние на количество генерированного тепла играет размер топки. Дровяные камины имеют самую большую по размерам топку. Это связано с габаритами самих поленьев. Поэтому не стоит путать или сравнивать размеры топок печей с разными типами топлива между собой.

Обратите внимание на модели длительного горения. Вне зависимости от вида топлива этот эффект достигается герметичным закрытием топки и дефицитом воздуха. Если производительность при этом не растет, то топливо однозначно экономится. Практически доказано, что более эффективен режим медленного тления дров, чем их интенсивное горение, так как в последнем случае происходить потеря энергии в большей степени.

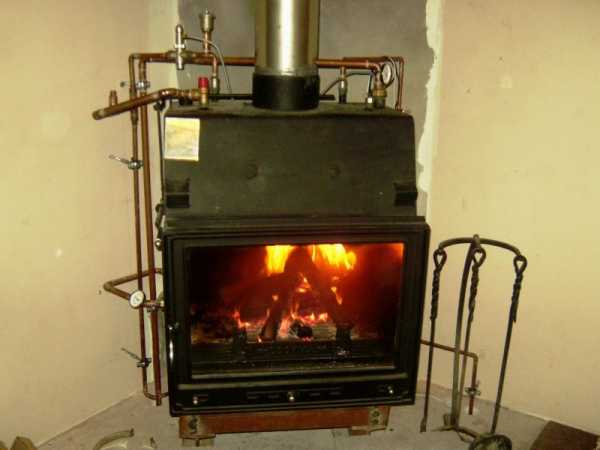

Современный аппарат для отапливания всего дома

Теплообменник – это узел, где происходит передача теплоты от металла к теплоносителю. Естественно, что скорость обмена зависит от теплопроводности и теплоемкости материала. Отличными качествами обладает чугун, он достаточно долговечен и за счет теплоемкости накапливает энергию, но большая масса резко снижает потребительский спрос. Однако чугунная система теплообмена до сих пор находит своего покупателя. Стальной теплообменник обладает качествами, противоположными описанным.

Устройство системы

По внешним признакам практически нельзя отличить, с водным ли контуром данный камин, и только трубы, по которым циркулирует теплоноситель выдают его наличие. Имеется сходство и во внутреннем строении. Процесс сгорания топлива происходит в топке, следовательно она оборудована колосниковой решеткой и зольником.

Основой контура является змеевик, выполненный таким образом, чтобы его площадь была максимальной. Только так можно добиться эффективного использования тепла. Змеевик имеет подвод холодной и отвод горячей воды.

В случае если мощность печи подобрана с определенным запасом, а система отопления имеет автоматическую подпитку, то печь, камин с водяным контуром можно использовать как источник горячей воды. При открытии «горячего» водяного крана нагретая вода поступает из системы. В это время система подпитывается холодной водой. Мощности камина должно хватать, чтобы при непродолжительном использовании горячей воды ее температура заметно не уменьшалась.

Камины с водяным контуром подходят как к открытым, так и к закрытым системам отопления. Система открытого типа подразумевает наличие расширителя в верхней точке. Давление жидкости равно атмосферному. Циркуляция осуществляется за счет конвекции. В закрытой системе расширитель герметичный и в нем создается избыточное давление. В результате этого жидкость можно нагреть выше температуры ее кипения при нормальных условиях. Циркуляция осуществляется насосом.

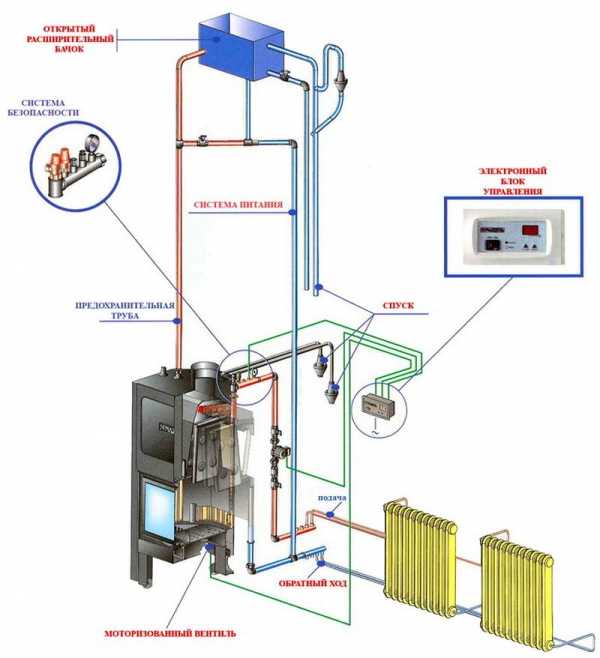

Наглядное устройство отопительной системы

Корпус самой печи выполнен из нержавеющей стали, а топка может быть сделана из кирпича или термостойкой плитки. В современных моделях металлическая дверца топки заменена на стеклянную. Причем используется специальное, жаростойкое стекло. Оно обеспечивает обзор очага, поэтому можно наблюдать за горением. Значит, камин с контуром выполняет и декоративную функцию.

Кирпичное исполнение камина подразумевает некоторую произвольность формы корпуса. Но идея остается прежней и заключается в том, что змеевик расположен над самой топкой и нагревается от пламени или стенок топки. Нередко встречаются теплообменники в виде котла и регистра. Они не только отличаются по производительности, но и по стоимости. Самый простой в изготовлении, а, следовательно, и самый дешевый – металлический короб, в котором находится вода. Его преимущество заключается в том, что он не подвержен забиванию каналов накипью, и его легко очистить от нагара.

Теплообменники отличаются не только по внешнему виду, но и по способу установки. Различают верхнее и заднее расположение змеевика. Конструкторские мысли не заканчиваются на том, что представлено изготовителем. До сих пор ведутся работы по оптимизации, которые включают в себя вопросы по увеличению площади в активной зоне. Максимальное сближение теплообменника с огнем чревато тем, что у него резко сокращается ресурс.

Подробное описание работы системы обогрева

Популярностью пользуется форма теплообменника в виде «домика». Он вставляется в топку, и огонь нагревает большую часть площади. Существует еще один вид обмена тепла, который можно выделить с отдельную строку. Трубы, по которым протекает холодная вода, врезаются в кирпич топки. Кирпичи необходимо подготовить определенным образом, а затем можно укладывать в них трубку.

Рационализаторским решением является регистр, внешне похожий на батареи отопления. Он формируется из вертикальных труб, которые соединены между собой. Одна часть регистра погружается в топку, а другая может отапливать помещение за счет большой площади.

Обзор некоторых моделей

Среди ведущих производителей печей с контуром лидирующие позиции занимают российские компании. Для того чтобы сориентироваться в предоставленном выборе, следует провести краткий обзор наиболее популярных представителей систем теплоснабжения.

  • Модель Ангара Аква – это детище российского производства. Камин выполнен из листового железа. Топка изнутри отделана жаропрочным веществом. Система теплообмена работает, благодаря баку, объемом 4 л. Среди всех достоинство можно выделить такие, как отсутствие нагара, возможность работы в режиме длительного горения, устойчивость к тепловому расширению, отсутствие конденсата.

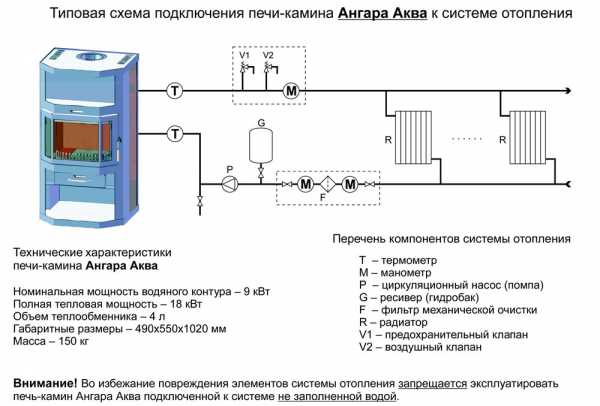

Технические характеристики системы Ангара Аква

  • В лидеры выбилась сербская компания Guca, которая представляет камин Guliver с водяным контуром. Выигрывает данная модель за счет своей функциональности. Она имеет варочную плиту и встроенный духовой шкаф. Но не обошлось без недостатков. Слишком малые габариты топки не позволяют закладывать крупные поленья. Летом, когда нет необходимости в отоплении, можно теплообменник исключить из цикла и использовать только варочную панель или духовой шкаф.
  • Еще один лидер российского производства Экокамин разработал модель Бавария Призматик. Она славится экономией топлива при работе и при этом обладает КПД 78%. Здесь позаботились о том, чтобы поленья длиной 50 см свободно помещались в топке. Качество материалов позволяет изготовителю гарантировать нормальную работу на протяжении 10 лет.
  • Среди дорогих моделей известна такая, как Belt 10 Aqua. Она произведена в Чехии компанией ABX. Выполнена внешне красиво и элегантно. Однако по работе имеются серьезные нарекания, особенно за такую высокую цену. Нарекания связаны с малой мощностью камина. Следовательно эта модель рассчитана на площадь, не более 90 м2. Но высокий КПД компенсирует недостаток мощности, хотя цена остается запредельно большой.

Во всех предоставленных вариантах можно отыскать положительные и отрицательные стороны. Разнообразие каминов с водяным контуром говорит о его необычайной популярности. Преследуя ряд целей, можно выбрать подходящий вариант, который удовлетворит целый список требований. Но при этом чугунные камины остаются пригодными только в частных домах. Все дело в дымоходе. Использовать вентиляционный канал многоквартирного дома в качестве дымохода нельзя.

ochg.ru

особенности печного отопления, каминов, фото и видео

К сожалению, не каждый дачный поселок может похвастаться наличием газопровода на своей территории. Поэтому домовладельцы зачастую вынуждены решать проблему отопления своих усадеб путем использования классических дровяных печей. Их современные варианты оборудованы водяным контуром, что делает всю обогревательную систему более эффективной. Поговорим об этом подробно.

Печка с водяным контуром

Общая характеристика печей с водяным контуром

Принцип действия и особенности устройства

Внутреннее устройство аппарата

Печи для дачи с водяным отоплением имеют довольно простой принцип работы. Сгорающие внутри них дрова выделяют тепло, за счет которого происходит нагрев корпуса устройства, а также установленного в его полости теплообменника. Он передает получаемую тепловую энергию воде, циркулирующей в отопительной системе.

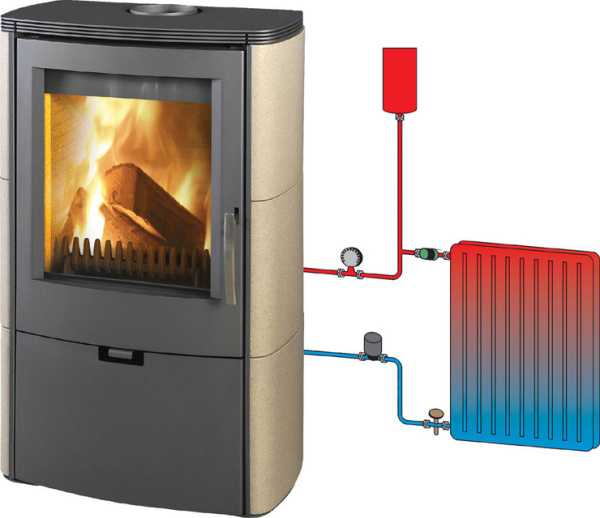

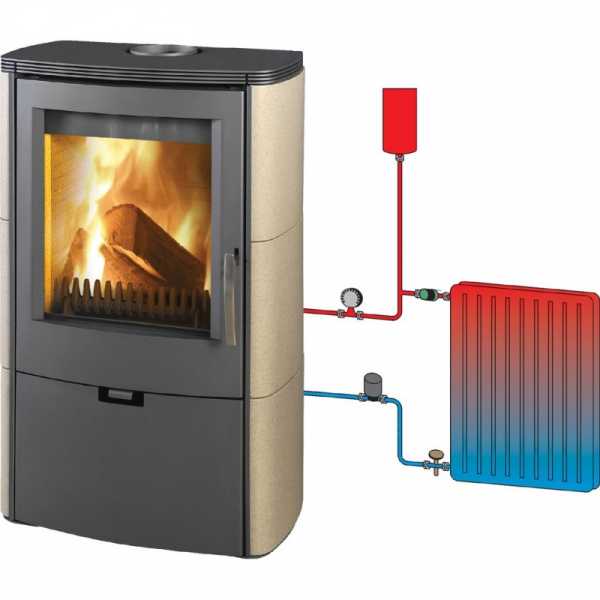

Схема отопительной системы

Обменный контур обычно изготавливается из стали или чугунного сплава. Размещается он внутри камеры сгорания, благодаря чему получает наибольшее количество тепловой энергии.

Что касается самой печи для дачного дома, то она может быть выполнена из кирпича или стальных элементов. Второй вариант в настоящее время является более популярным. Это объясняется его меньшим весом и простым монтажом.

Также стоит отметить, что существуют печи камины для дачи с водяным контуром, оборудованные варочной панелью. Благодаря ей отопитель помимо своей печной функции, может также играть роль плиты, которая позволяет готовить и разогревать еду. Нагрев данной плоскости производится за счет воздействия на ее внутреннюю поверхность пламени или путем прогрева всего корпуса конструкции.

На фото – устройство с варочной панелью

Современные модели таких механизмов имеют прозрачную дверь топки, выполненную из огнеупорного стекла. Это создает эффект камина и позволяет любоваться игрой огня.

Возможности печей с водяным контуром

Решив использовать печи для водяного отопления дачи, вы должны понимать, что такие устройства имеют весьма невысокий уровень КПД. Поэтому они могут обогреть лишь небольшой дачный домик.

Обратите внимание!
Для подобной отопительной системы в большинстве случаев является обязательным наличие центробежного насоса, работающего от электрической сети.
Поэтому вам также понадобится аренда дизель генератора для дачи.

Для отопления крупного коттеджа такая система не совсем подходит и поэтому может применяться только в качестве дополнительного источника тепла. На роль основной нагревательной конструкции здесь больше подходит привычная газовая конструкция.

Схема теплого пола

Совет!
Качественно прогреть дачу с помощью такой печки можно при помощи теплых полов.
Они равномерно распределяют тепло и не требуют нагрева воды до высоких температур.

Преимущества и недостатки дачных печей с водяным контуром

Названные устройства обладают целым рядом значимых черт.
Разобраться с ними вам поможет изложенная здесь таблица.

Преимущества Недостатки
  • доступное топливо – при желании его можно не приобретать, а заготовить самостоятельно;
  • длительный срок эксплуатации – для качественных изделий он составляет до 50 лет;
  • отсутствие необходимости получения разрешительных документов – чтобы смонтировать и запустить печное водяное отопление не требуется оформления специальной документации;
  • меньший объем затрат по сравнению с подключением и запуском газового оборудования.
  • необходимость постоянного контроля – работающую печь нельзя оставлять без присмотра;
  • необходимость в наличии постоянно действующего циркуляционного насоса – без него система просто не будет работать. Кроме того, отключение данного устройства при работающей печи может привести к выходу ее из строя;
  • невозможность эксплуатации без залитой в систему воды – таким образом, если вы захотите летом приготовить на печке еду – вам придется отапливать дачу.

Совет!
В целях избегания возможных проблем стоит создать гравитационную отопительную систему, работающую без применения циркуляционного насоса.
Однако, следует заметить, что ее монтаж довольно сложен и поэтому он должен выполняться только высококвалифицированными специалистами.
Поэтому цена подобных работ довольно высока.

Гравитационная система отопления

Основной критерий выбора

Выбирать дачные печи с водяным контуром следует в первую очередь по их мощности. Она должна быть такой, которая сможет обеспечить всю постройку теплом. Поэтому данную величину обязательно нужно рассчитать.

Если высота потолков в доме не превышает 2,7 метров, то это можно сделать по упрощенной схеме. Инструкция здесь такова: следует взять площадь жилой части дачи и разделить ее на 10. Полученное число следует округлить. Это и будет требуемая мощность отопительного агрегата.

Совет!
Чтобы нагреватель прослужил как можно дольше, стоит выбрать несколько более мощный прибор, чем требуется согласно вашим расчетам.
Если же вы купите механизм именно той мощности, которая вам нужна, то он постоянно будет работать на пределе своих возможностей, что приведет к быстрому износу его деталей.

Данный параметр следует искать в техническом паспорте изделия, своими руками перелистывая его страницы.

Обычно там указываются три величины:

  • минимальная – она соответствует тому моменту, когда дрова затухли и начали тлеть;
  • максимальная – наблюдается в момент горения топлива;
  • номинальная – высчитывается на опытном образце. Именно ее и следует использовать при выборе подходящей модели

Вывод

Печка с водяным контуром является приемлемым вариантом для небольшой дачи. Она потребляет недорогое топливо, не требует оформления разрешительных документов и служит довольно долго. Вместе с тем, имеются определенные сложности, связанные с ее эксплуатацией, особенно если мы говорим о том, как отапливать дачные дома из блок контейнеров.

Вдобавок, топить такую печь, не обогревая при этом весь дом, не получится. Дополнительные сведения по рассмотренной теме вы можете почерпнуть из видео в этой статье.

Добавить в избранное
Версия для печати

Отличная статья 0

9dach.ru

Печь-камин с водяным контуром отопления для загородного дома

Поддержание комфортной температуры в жилище – одна из задач владельцев загородной собственности. Стандартные каминные конструкции имеют небольшую теплоемкость, но не обеспечивают равномерного прогрева комнат. Найдите выход – печь с водяным контуром, которую можно установить самостоятельно. Изделие подключается к отопительной системе, а количество тепла зависит от его мощности и числа радиаторов.

Принцип работы водяного контура

Агрегаты, функционирующие по принципу нагрева воды, выполняются из котельной стали, имеющей толщину 4-5 мм. Иногда используется толстый чугун плотностью 8 мм. Декоративности устройству придает огнеупорное покрытие и облицовка из жаростойких изразцов.
Термокамин имеет полость, куда монтируется 40-литровый резервуар. «Карман» расположен между стенками корпуса, а около него расположены каналы подачи воздуха. Система поддерживает длительное горение путем доступа кислорода. При нагреве воздушные массы проникают через отверстия для прогрева места установки печи. Нагрев воды обеспечивает теплообменник, а распространение тепла по дому – радиаторная сеть.

Конструктивные разновидности обогревательных установок

Современные производители выпускают два типа оборудования – открытое и закрытое. Вариант, который выберет пользователь, должен соответствовать домашней системе отопления.

Закрытые каминные конструкции

Агрегат состоит из следующих деталей:

  • циркуляционного насоса;
  • теплообменника, который находится в топочном отсеке. Вода подается в резервуар из бака и движется по радиаторам;
  • гидробака, подключенного к магистрали и перекрытого трехпозиционным краном;
  • отопительных батарей;
  • гидроаккумулятора, присоединенного к система теплообменника и бака.

Систему необходимо подключить, заполнить водой, чтобы предотвратить протекания.

Характеристики открытых изделий

Открытая печь или камин, оснащенный водяным контуром и предназначенный для отопления помещений, выпускается без насоса. Вода подается в теплообменник путем создания давления. Монтировать резервуар – гидробак – стоит на чердаке строения.
Нагретая в трубном змеевике (теплообменнике) вода при эксплуатации обеих систем поступает в радиаторную магистраль. Каминные печи функционируют в автономном режиме либо дополняют основной теплоисточник.

Преимущества эксплуатации печей-каминов

Продуктивная, эргономичная печь-камин с водяным контуром обладает многими достоинствами:

  1. Небольшой стоимостью по сравнению с другими обогревательными установками.
  2. Автономностью – жилище приобретает энергонезависимость.
  3. Способностью интеграции с домашними отопительными агрегатами.
  4. Легкостью и длительностью эксплуатации.
  5. Экономичностью – водное топливо стоит дешевле твердого (дров или угля).
  6. Равномерностью обогрева дома с большим количеством комнат.
  7. Эстетичным внешним видом. Дизайнерский шик камину придаст облицовка, подходящая под любой интерьерный стиль.
  8. Простота монтажа в жилых дачных домах, соответствующих требованиям пожаробезопасности.

К недостаткам устройства пользователи относят низкий КПД, который устраняют подключением к основным коммуникациям. Отсутствие автоматизации позволяет вручную отрегулировать оптимальный для обогрева режим, адаптируя его к особенностям жилища.

Виды каминных печей по материалу

Материал изготовления определяет такие характеристики каминной печи как прочность, надежность, удобство использования и стоимость. Рассмотрим некоторые виды изделий, предназначенных для монтажа на даче или в загородном доме.

Кирпичные конструкции

Печь с водяным контуром, выполненная из кирпича, предусматривает различные варианты монтажа теплообменника около топки. Огонь поддерживается путем подачи кислорода, что обеспечивает равномерный прогрев теплоносителя.
Для строительства конструкции используют каменные блоки или огнеупорные материалы. рубашку делают из листов стали, между которыми располагают теплообменники. Кирпичные печи требуют финансовых вложений, но способны подчеркнуть необычность интерьера. К тому же, блоки обладают способностью нагреваться и быть самостоятельным источником тепла.

Печь Порфирьева

Инженер-конструктор Я. Порфирьев разработал конструкцию камина с опциями печи и варочной поверхностью. Его выполняют из кирпича, внутри топливной камеры находится котел, к которому подключены радиаторы. На основе проекта создателя можно сделать большую топку, установить стеклянную дверцу – изделие приобретет функции камина. Варочную панель устанавливают поверх котла. Установка не способствует быстрому приготовлению пищи, но успешно обогревает дом площадью 200 кв.м.

Металлические печи-камины

Стальная либо чугунная печь с водяным контуром отличается компактностью, простой монтажа. У изделий из стали и чугуна есть ряд различий:

  • стальные конструкции небольшие по весу, не деформируются из-за температурных колебаний или ударных нагрузок. Фундамент сооружать не нужно;
  • чугунные агрегаты с водяным отоплением не подвергаются коррозии, хорошо сохраняют тепло, но могут растрескаться из-за попадания холодной воды. Чтобы поставить изделие, нужно обустроить основание.

Владельцы отдают предпочтение моделям с варочной пластиной и духовым шкафом. От печки не только поступает тепло, но и появляется практическая польза – возможность кулинарных экспериментов.

Критерии выбора изделия

Планируя покупать печь или камин, оснащенную системой с водяным экономичным контуром для отопления, рассмотрите ее основные характеристики. Устройство должно отвечать не только требованиям прочности и красоты. Важно уделить внимание другим показателям.

Вариации теплообменника

Конструктив змеевика влияет на мощность работы устройства:

  • котельный змеевик из стальной трубы способствует быстрому нагреву воды, непрерывность ее циркуляции по радиаторам;
  • регистр-короб легче очищать, но он может неравномерно прогревать топливо. Преимуществом элемента является его невысокая стоимость.
  • теплообменник-решетка из сварных труб отличается компактностью и возможностью монтажа на задней части камина. Комната с печкой будет прогрета лучше остальных.
  • чугунные радиаторы – неплохой вариант змеевика, но если они не размещены у зоны горения. Дешевая конструкция имеет низкую пожаробезопасность, вызывает аварийные ситуации.
  • комбинированную систему делают из двух стальных емкостей. Для соединения используют трубы. Сочетание котла и регистра способствует хорошему прогреву.

Выбирать тип изделия необходимо согласно квадратуре помещения и собственных финансовых возможностей.

Тепловая мощность

Для установок с водяным контуром индексирование мощности имеет два значения – общую и ресурс теплообменника:

  • общей тепловой мощностью является степень тепла, способная вырабатываться топкой, конвекционными каналами, системой отопления;
  • мощностью теплообменника называется количество тепловой энергии, поступающей в радиаторную сеть.

Производители выпускают оборудование, которое использует 1 кВт энергии для обогрева 10 кв. м. жилища. Заявленной мощности может хватить для деревянного топлива в ночное и дневное время.

Габаритные особенности

Размеры модификации печи-камина определяются согласно площади дома. Нагрузка на напольное покрытие важна в зданиях с деревянными полами, для монолитных или железобетонных этот показатель не учитывается. В качестве альтернативы владельцам недвижимости рекомендуют сооружать печной подиум или покупать небольшие по весу аппараты.

Номинальный объем теплоносителя

Чтобы рассчитать предельную величину, нужно учесть объем трубопровода, радиатора, протяженность коммуникаций и количество батарейных секций. Данные можно посмотреть в паспорте радиатора, а остальные данные рассчитать по специальным таблицам. Получившуюся величину увеличьте на 10 % — вы получите значение объема регистра домашней отопительной системы.

Параметры дымохода

Рассчитать диаметр канала отвода дыма могут только специалисты при условии покупки у них комплектующих. Все детали системы выбираются в соответствии с потребностями жилища. При самостоятельных поисках задача усложняется.

Скорость работы системы

Работоспособность устройства определяется быстротой циркуляции воды. Следите за ее количеством – превышение уменьшает степень нагрева труб и теплоотдачу радиаторов. Большие водные массы остывают медленнее. Если уменьшить подачу воды, трубы нагреваются медленно. Оптимальный объем теплоносителя – 50 л.

Необходимость монтажа изделия

Целесообразно приобретение термокамина для поддержания нормального температура комнат, в которые существующие коммуникации не могут подать тепло.

Установку подключают к другим отопительным системам, что дает возможность сэкономить дорогостоящий газ, солярку, электричество. Изделие подходит для интеграции с электрическим котлом. Ее протапливают дровами в дневное время, а электрокотел включают на ночь.

Дополнительный опционал

Комфортная установка оснащается набором полезных функций:

  • варочной панелью для приготовления блюд, их разогрева;
  • системой удаления со стекла нагара;
  • холодной ручкой;
  • регуляторами нагрева воды.

Стоит учитывать, что дополнительные опции увеличивают стоимость агрегата, но обеспечивают его функциональность.

Экономическая выгода от покупки

Водяные каминные устройства выгодны только при определенных условиях.

Печь-камин будет стоить дороже простого котла, работающего от электричества. Изделие окупится только в габаритных жилищах высотой минимум два этажа.

Установив печку на даче, целесообразно применять дополнительные конвекторы для ускорения прогрева. Покупка устройства с водными контурами оправдана для домов, где владельцы проживают круглогодично.

Рекомендации по подключению печи-камина

Закупив оборудование, соединительные элементы, приступите к сборке системы. Процесс должен основываться на поэтапном алгоритме:

  1. Проводится выравнивание и отделка напольного покрытия при помощи огнестойких материалов.
  2. Проверяется ровность установки изделия уровнем. Специалисты рекомендуют приобретать печь-камин с водяным контуром на регулируемых опорах.
  3. Выбирается схема обустройства – открытая или закрытая. Расширительный бачок во втором случае располагают на чердаке. Теплообменники подключают к собранной отопительной системе. При ее отсутствии конструкция работает в автономном режиме.
  4. Выполняют заливку воды в бак, тестируют водяной контур на герметичность, проверяют мощность насоса циркуляции.
  5. Монтируют дымоход, обрабатывая швы герметиком. Прокладывают изоляцию из рубероидных листов или асбестовой ткани.
  6. Проводят первичный розжиг каминной печи. Должен полностью исчезнуть специфичный запах.
  7. Проверяют уровень нагрева радиаторов, регулируют скорость потока, балансируют систему радиаторными вентилями.

Придерживаясь технологий, вы получите исправно функционирующую систему, равномерно и быстро прогревающую дом.

Не пренебрегайте проверкой уровня воды в баке. Если предстоит отъезд на длительное время, сливайте воду – трубы и радиаторы не растрескаются.

idachi.ru

Печь с водяным контуром — 110 фото твердотопливных печей и их устройство

Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.

В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.

Что такое «печь»

Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.

Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.

Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.

Преимущества водяных контуров

Для отопления на основе водяного контура характерен ряд преимуществ.

Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.


Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.

В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.

В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.

Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.

Минусы

Наряду с положительными моментами, печи имеют и ряд недостатков.

Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.

Второе – печь занимает довольно большую площадь, оставляя мало свободного места.

Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.

К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.

Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел  выдает до 90 процентов тепла.


К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.

Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить.  К тому же, водяной контур позволяет преодолеть их часть.

Как действует печь с водяным теплообменником

Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.


Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.

Какие бывают печи

Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.

При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.

Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.

Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.


Фото печей с водяным контуром


Также рекомендуем посетить:

mojdominfo.ru

преимущества, принцип работы и установка отопительной системы

Печное отопление является классическим способом подачи тепла в жилое помещение зимой. Оно считается альтернативой газовому, электрическому и центральному обогреву. Если же рассматривать печь с водяным контуром для отопления дома, то она станет оптимальным вариантом для обеспечения обитателей жилья не только теплом, но и горячей водой.

Дровяную печь с водным контуром равномерно обогреет жилую площадь

Основные преимущества установок

Стандартные печки не могут обеспечивать равномерное прогревание воздуха в большом доме или коттедже. В современных агрегатах для решения этой проблемы устанавливаются конвекционные камеры с последующим подключением разветвленных воздуховодов. В результате таких действий создается теплый воздушный поток. Он принудительно перемещается по пространству внутри труб, его регуляция при этом обеспечивается специально обустроенными заслонками, задвижками и решетками.

Но каналы для перемещения воздуха отличаются громоздкостью, они поглощают полезное пространство в комнате, а с увеличением количества поворотов в системе соразмерно возрастают и теплопотери. Немаловажный фактор заключается в периодическом удалении копоти, сажи, пылевых скоплений и т.д. Что касается воздуха, то для него характерна незначительная удельная теплоемкость.

Обеспечить подачу тепла в самые удаленные зоны здания поможет только принудительное нагнетание подогретых масс с помощью установки специального вентилятора. Учитывая такие нюансы, можно с уверенностью сказать, что вода в качестве теплоносителя перед воздухом имеет массу преимуществ.

Если рассматривать удельную теплоемкость водяной массы, то ее показатель в 4 раза превосходит аналогичное значение воздуха. Вода без труда перемещается по трубам малых диаметров, тепловая же энергия подается на большие расстояния. Стоит отметить и такие плюсы водяной массы, как химическая нейтральность, безопасность, отсутствие токсичности и горючести.

Видеоурок о печи на дровах с водяным контуром:

Принцип работы

Отопление от печки с водяным контуром представлено простой схемой. Обозначенный теплоноситель нагревается при сгорании топлива, после чего перемещается по системе из труб, прогревая при этом окружающее пространство.

Модернизированные печи и твердотопливные котлы унаследовали функциональный признак хорошо знакомой многим потребителям «шведки». Так, принцип действия шведской установки заключается в том, что закладке дров для растопки предшествует заполнение специального резервуара холодной водой. Во время сгорания твердого топлива водяные массы прогреваются постепенно, но впоследствии они также медленно и остывают.

Схема дровяной печи с водяным контуром

В современных отопительных устройствах эта емкость заменена теплообменником. Он создает целую магистраль для обогрева дома большой площади с обеспечением регулярного горячего водоснабжения.

Конструктивные особенности

Отопительная печь с водяным контуром имеет отличительную деталь в виде теплообменника. Его функции может выполнять змеевик или радиатор. В зависимости от мощности обогреваемого агрегата обеспечивается подача неограниченного количества горячей воды. Что касается формы и общих габаритов емкости, то такие показатели напрямую зависят от объема эксплуатируемой топочной камеры.

Значение теплообменника

Существуют модификации печек для обогрева дома и коттеджа, в которых теплообменники монтируются в топочное пространство. Такой способ обустройства конструкции небезопасен, поскольку существует риск протечки и взрыва используемого теплоносителя. Стоит отметить и уменьшение пространства в топочной камере.

Из надежных и более безопасных вариантов отмечается установка теплообменника в дымоход. При таком оснащении отопительной системы значительная часть подогретого воздуха, перемещающегося из топки, подогревает теплоноситель, а не улетучивается в окружающую среду через трубу.

Подробнее о печи с водяным котлом для отопления:

Правильный расчет размера и мощности

Человеку, не владеющему инженерно-теплотехническими знаниями, сложно произвести самостоятельный расчет масштабов и мощности отопительной установки с водяным разветвлением. Но приблизительная оценка таких параметров вполне допустима. Из практики известно, что для обогрева площади в 10 м2 со стандартной высотой потолков понадобится примерно 1-1,2 кВт мощности.

Если рассматривать обычную дровяную печку, то она за 1 час может выделить около 6 тысяч кКал, достаточных для отопления дома средних размеров. Уровень комфорта при монтаже водяной системы повышается вдвое. Далее стоит разобраться с мощностью самого теплообменника. Теплосъем с 1 м2 приравнивается примерно к 5-10 кВт. Исходя из такого показателя и определяется потребная мощность.

Нет необходимости с головой уходить в сложные и непонятные формулы. Воспользовавшись услугами квалифицированных специалистов, можно подобрать оптимальный теплообменник для отопительного агрегата частного дома, который в полной мере будет соответствовать общим параметрам здания и обогревательной системы.

Обзор материалов

При выборе конструкции теплообменника для оснащения загородной печки необходимо определиться, из какого материала он должен быть изготовлен.

Чугунные радиаторы отличаются долговечностью

Наиболее распространенные варианты:

  1. Радиаторы из чугуна отличаются высокой устойчивостью по отношению к коррозийным процессам, однако они чрезмерно хрупкие. Деформации, появляющиеся в процессе разогрева и остывания, являются причиной появления трещин и преждевременного износа всей конструкции. Более того, чугунные регистры складываются из отдельно вылитых деталей, скрепленных между собой резьбовыми элементами. Этот фактор ведет к снижению надежности всей отопительной установки.
  2. Большой эффективностью отличаются медные змеевики, ведь они характеризуются лучшей теплопроводностью. При этом следует понимать, что медь начинает плавиться при температурных значениях свыше +1083°C, тогда как в топочной среде эти значения могут достигать 1200°C (нештатные ситуации, которые следует учитывать). По этой причине печь на дровах с водяным контуром не рекомендуется оснащать теплообменниками из меди. Немаловажный фактор заключается и в том, что во время остывания контура появляется конденсат с незначительной примесью химических соединений, вызывающих коррозию меди.
  3. Самой доступной, универсальной и легкой в обработке считается сталь. Для отопительных систем теплообменники обычно изготавливаются из жаропрочного материала, толщина которого начинается от 3 мм. Обязательно в процессе производства задействуются бесшовные трубы. Важно поддерживать правильный отопительный режим, при котором сводится к минимуму выработка конденсата. Не рекомендуется сливать со стального теплоносителя воду, так как может развиться внутренняя коррозия.
  4. Печной радиатор из нержавеющей жаропрочной стали — отличный вариант для загородной отопительной системы. Однако он отличается высокой стоимостью.

Самый подходящий материал для теплообменников водяных контуров — сталь типа AISI 304. Во время производственного процесса целесообразно задействовать аргоновую сварку и лазерную резку.

В этом видео вы узнаете, как выбрать водяной контур:

Разновидности регистров

Регистры отличаются материалом исполнения. Они изготавливаются из металлических листов, профильных или круглых труб профильного сечения. Нашли свое применение и детали комбинированного типа.

Дровяную печь с водяным контуром можно врезать в готовую систему отопления

Способ монтажа и непосредственное месторасположение теплообменника обуславливается его формой:

  1. Стальные регистры разрешается располагать непосредственно в топочной камере с высокими температурными показателями. Обычно они изготавливаются из листового материала толщиной до 4 мм и сочетаются с трубами диаметром до 50 мм для обеспечения подающего и обратного тока воды. С целью предотвращения образования воздушных пробок верхняя трубка, через которую подается теплоноситель, располагается в самой высшей точке радиатора. В противном случае при образовании парового пузыря может произойти гидроудар, что с большой вероятностью приведет к поломке всей отопительной конструкции. Закипание теплообменника предотвращается при создании внутреннего зазора от 30 мм и более.
  2. Трубные устройства изготавливаются из круглых приспособлений (диаметр — 40-50 мм) и профильных конструкций прямоугольного типа (сечение 40-60 мм). Такие радиаторы также могут помещаться в топку, но если только они не выполнены из меди. Недопустимо перегораживание ими печной дверцы, дымооборотных каналов, колосников и прочих функциональных деталей. В отопительно-варочной установке трубы обогрева проходят только параллельно боковым поверхностям.
  3. Плоские изделия трубчатого типа обычно устанавливаются в дымооборотные каналы с более щадящими температурными показателями. В таких условиях обеспечивается их продолжительный эксплуатационный срок. Отличаются радиаторы большими размерами, располагаются в зонах с низким теплосъемом. Их габариты просчитываются заранее и тщательно. Недопустимо в процессе монтажа и эксплуатации печки загромождать выход для дыма.

Регистры можно сделать своими руками

Принцип монтажа

Предварительно побранный теплообменник устанавливается в отопительную систему с водяным контуром.

При этом должны соблюдаться следующие правила:

  1. Устройство перед работой и во время эксплуатации подвергается опрессовке под давлением не менее 6 бар.
  2. Описываемый агрегат устанавливается после закладки печного фундамента, затем уже создается основная конструкция.
  3. Недопустимо размещение теплоносителя непосредственно в кладке печки. Расстояние между ними должно быть не менее 15 мм. Оно необходимо для компенсирования теплового расширения.
  4. Установка труб предполагает создание зазора от 5 мм, который без труда отделывается любым жаропрочным уплотнителем.
  5. На выходе длина трубы составляет 15 см и более. При повреждении будет возможность создания новой рабочей резьбы.
  6. Радиатор с отопительными трубами соединяется посредством жаропрочных уплотнителей.

Как сделать водяное отопление в гараже:

Условия эксплуатации водяного отопления

Система обогрева должна работать бесперебойно, создавая комфорт в помещении.

Дровяная печь с водным контуром обеспечит вас горячей водой

Здесь также очень важно придерживаться определенных правил:

  • нельзя запускать печь, если в радиатор не закачана вода;
  • во время рабочего процесса недопустимо отключение теплообменника, поскольку может случиться взрыв из-за расширения воды в процессе нагрева;
  • недопустимо добавление холодной жидкости в сильно разогретый бачок, так как в процессе температурных деформаций может случиться поломка системы;
  • для большей эффективности и отдачи максимального количества тепла в обогревательную установку монтируется циркуляционный насос;
  • при необходимости в теплообменник с водяным контуром может заливаться антифриз;
  • самая нижняя точка системы отопления оснащается специальным краном с возможностью слива воды.

Дровяные печи с водяным контуром для дома являются отличным вариантом для экономного и бесперебойного отопления в холодное время года. Важно правильно рассчитать мощность теплообменника, разобраться с его конструктивными особенностями, создав тем самым надежную и долговечную систему отопления.

‘;
blockSettingArray[0][«setting_type»] = 1;
blockSettingArray[0][«element»] = «h2»;
blockSettingArray[0][«elementPosition»] = 1;
blockSettingArray[0][«elementPlace»] = 1;
blockSettingArray[4] = [];
blockSettingArray[4][«minSymbols»] = 0;
blockSettingArray[4][«minHeaders»] = 0;
blockSettingArray[4][«text»] = ‘

‘;
blockSettingArray[4][«setting_type»] = 5;
blockSettingArray[9] = [];
blockSettingArray[9][«minSymbols»] = 0;
blockSettingArray[9][«minHeaders»] = 0;
blockSettingArray[9][«text»] = ‘

‘;
blockSettingArray[9][«setting_type»] = 6;
blockSettingArray[9][«elementPlace»] = 90;

var jsInputerLaunch = 15;

kaminguru.com

Печь с водяным контуром для отопления дома

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Отопительная система в любом доме – это важный компонент, без которого жилище представить невозможно. В помощь придёт печь с водяным контуром для отопления дома. Она самый универсальный вариант, она может быть покупная или сделанная собственноручно из огнестойкого кирпича. Да-да именно из кирпича – это будет традиционная печка. Только с возможностью обогревать не одну или две комнаты куда достают ее габариты, а весь дом.

Cхема печи с водным контуром

Содержание статьи

Видео: отопление дома камином с водяным контуром



Какими бывают водноконтурные печки?

Рас уж затронули вопрос видового разнообразия печей, то стоит остановиться на нем детальней. Печь с водяным контуром для отопления дома может быть: дровяной, чугунной, кирпичной, булерьян.

Первый тип представляет из себя стальную топку, толщина стенок которой достигает 6 мм. В нее вмонтированы трубки, в которых циркулирует вода. Эти трубки вместе с водой нагреваются благодаря сгоранию твердого топлива. Такие могут монтироваться в любом месте, что отвечает правилам безопасности.

Cтальная печка с водным контуром

Второй тип имеет определенные преимущества перед дровяными. Отапливать дом печкой с водяным контуром из чугуна надежней, так как он отличается стойкостью к повышенным температурам, она точно не деформируется от высокой температуры сгорания, которая чаще всего образуется при сжигании сухих дров. У этого типа длительный срок эксплуатации, дольше, чем у всех остальных типов печей. В таких печах обустроена «водяная рубашка» — это соединенные между собой стальные листы, покрытые спецкраской. Они имеют 4 регулируемые ножки, которые позволяют выставить уровень агрегата при монтаже.

Чугунная печь

Кирпичные печки с водяным контуром могут использоваться для отопления, как в автономном режиме, так и с подключением к системе. Он надежный и многофункциональный. В общем виде, это стандартная дровяная печь, которая стоит в деревнях у бабушек, только осовремененная. Она может дополнительно обогревать за счет вмонтированного теплоносителя весь дом. Такой тип считается самым эффективным, так как уровень КПД у них приближается к 85%, к тому же на подобной печи можно готовить пищу и даже спать.

Кладка кирпичной печи с водным контуром

Булерьян – это оригинальное решение про выборе печи с водным контуром. Он работает только на дровах, вследствие своих конструктивных особенностей, так что прежде чем выбрать этот тип подумайте, будет ли возможность пополнять дровяные запасы в больших количествах. Такая печка являет собой цилиндр с рубками и топочной. В последней происходит сгорание дров, точнее, их тление, ведь после полной загрузки дверцу закрывают и все топливо тлеет. Результатами такого процесса является образование газов, которые дожигаются в верхнем уровне. В булерьяне присутствуют изогнутые трубы, для воздуха, которые собственно и могут служить водяным контуром для отопительной системы.

Печь булерьян

Расчет и его влияние на выбор

Для того чтобы правильно подобрать печку для отопления дома, в которой имеется водяной контур, необходимо узнать о всех важных параметрах. К таким относятся:

  • Мощность. На печках указываются такой показатель через черточку. Это характеристики общей тепловой и мощности теплообменника. Первый показатель обозначает то, сколько тепловой энергии способна дать печь своим инфракрасным излучением, которое проникает сквозь стекло топки и конвекционные каналы. Важным компонентом является второй показатель – это то тепло, что передается непосредственно в радиаторы. Прочитать о том, какие лучше батареи отопления для частного дома, можно на нашем портале. Теперь пример: если в печи указана полная мощность в 12 кВт, а теплообменника 5 кВт. Для обогрева 10 кв метров жилища необходим 1 кВт, то есть такой агрегат обогреет дом с площадью до 120 метров квадратных. Но обратите внимание, эти показатели подразумевают постоянное сжигание топлива. Если вы используете дрова, то этот процесс будет очень трудоемким.
  • Рассматривая габариты и вес печки, важно знать, что они достаточно тяжелы, а габариты модели не должны идти вразрез с правилами пожарной безопасности. То есть печь должна вместиться в доме не создавая потенциальных опасных ситуаций.
  • Расчет объема теплоносителя. Это нужно знать для того, чтобы смонтировать теплообменник к системе. В него включаются объем всех труб и радиаторов. Имеет влияние протяжность труб и количество секций в батареях. Последнее можно посчитать, используя предложенный ниже калькулятор, а относительно труб, то можно воспользоваться таблицей, представленной ниже.

Калькулятор расчета секций радиатора отопления

Диаметр, дюймы Проход, мм Объем, л
½ 15 0,117
¾ 20 0,314
1 25 0,491
1 ¼ 32 0,804
1 ½ 40 1,267
2 50 2,467
2 ½ 65 3,318
3 80 5,026
4 100 7,854

Монтаж и запуск системы

Когда вы сделали расчет и приобрели печь, нужно знать, как ее правильно установить. Для этого нужно исполнить следующие пункты:

  • Выравнивание пола, его нужно облицевать негорючим материалом – плитка, прессованное минеральное волокно, железо.
  • Далее печка устанавливается и выводится по уровню, в этом помогут регулируемые ножки.
  • Если у вашей печи гравитационная система, то циркуляционный насос не потребуется. О выборе циркуляционных насосов для отопления частных домов читайте подробнее в соответствующей рубрике. В принудительной его нужно установить на самый холодный участок на обратной трубе. Расширительный бачок монтируется на пиковой по высоте точке в системе, лучше использовать его закрытого типа.
  • Подключение теплообменника по одной из схем.

Схема подключения печи с водяным контуром

  • Далее заполняется система теплоносителем. Теперь есть возможность осмотреть стыки на предмет протекания и испробовать, как работает насос.
  • Следующий этап – это установка и подключение дымохода к специальному печному каналу. Получившиеся зазоры промазываются огнеупорным герметиком.
  • Только после этого можно осуществит пробный запуск печи.

Схема подключения котла

  • Последний этап – это проверка нагрева теплоносителя и регулировка циркуляционной скорости. С помощью вентилей на радиаторах необходимо спустить воздух в системе, чтобы избежать избыточного давления.

Автономная система работы котла с водным контуром

Вывод

Отопление дома печью с водяным контуром это выгодно и удобно. Они имеют разные типы, с отличающимися возможностями, что в плане отопления, что в плане КПД. Важно правильно установить и запустить — это будет залогом успешной и длительной работы.

Видео-обзор о проектировании печки с водяным контуром для отопления дома



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
