Печка на отработке своими руками: Делаем печь на отработанном масле своими руками по чертежам и схемам

чертежи, видео и фото пошагово

Как правильно эксплуатировать печь на масле

Буржуйку на масле можно приобрести на рынке или изготовить самому. Такие конструкции употребляют приблизительно 2 л отработки в час. Это достаточно экономично выгодное оборудование. Но для эффективного использования требуется соблюдать определенные правила. Во время эксплуатации могут возникнуть определенные трудности.

Проблемы при использовании масляных печек:

• Неравномерный обогрев комнаты;
• Масло закипает;
• Слишком быстро сгорает топливо.

Первую проблему можно решить, подключив ко второму отсеку специальный лабиринт. От него отводится труба с вентилятором на конце. Это позволит направлять нагретый воздух в правильном направлении.

При изготовлении печи следует предусмотреть проблемы выгорания масла. При больших размерах бака топливо сгорает быстрее. Для предотвращения закипания используется масло, которое отстояло определенное время.

При правильном оборудовании и использовании печи, конструкция обеспечит теплом все помещение.

Простое устройство можно сделать самостоятельно. А все проблемы связанные с котлом можно предотвратить на этапе изготовления.

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Из металлической трубы с водяным контуром

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Особенности отопительных конструкций на «отработке»

Приборы, которые описаны в данной статье, в народе часто именуют чудо-печками, ведь для их работы используются отработанные масла (моторные, трансмиссионные), которые стоят очень мало. Благодаря этому, эксплуатация подобного рода печей обходится дешево. Еще чудо-печки, которые нас интересуют, не будут функционировать на бензине, дизтопливе, керосине и прочих легко воспламеняемых смесях.

Приборы на «отработке» отапливают помещения путем непосредственного нагрева воздуха, который в них находится. С конструктивной точки зрения, такой агрегат – это два отсека горения. В отсеке No1 сжигается применяемое масло, вследствие чего образуются горючие пары. После этого пары подаются в отсек No2, где смешиваются с воздухом и, имея достаточно высокую температуру, быстро сгорают, из-за чего выделяются большие объемы тепловой энергии.

В большинстве случаев оба отсека соединятся между собой при помощи трубы

Важно, чтобы в последней были просверлены отверстия диаметром около 10-ти миллиметров – через них воздух будет поступать в отсек No2 для смешивания с горючими парами

Ниже приведены основные преимущества агрегатов на «отработке».

1. Они достаточно безопасны, поскольку сгорают в данном случае пары масла, а не само отработанное масло.
2. Такую печь вполне можно сделать своими руками, используя для этого дешевые и доступные материалы.
3. Наконец, такие приборы легко устанавливать и использовать, что не может не радовать.

Но есть и некоторые минусы, о которых должен знать каждый, кто планирует самостоятельное изготовление чудо-печки.

1. Для хранения отработанного масла должно использоваться исключительно теплое помещение. При минусовой температуре оно попросту замерзнет и лишится всех своих свойств.
2. Кроме того, это масло должно быть специально профильтрованным. Запрещается применять простую загрязненую «отработку» с автомобильных сервисов. Очистить загрязненное масло в домашних условиях почти что невозможно.

Буржуйка на отработке своими руками из газового баллона

Чаще всего масляные буржуйки выполняют из старого газового или кислородного баллона. Благодаря оптимальной толщине стенок конструкция получается прочной и долговечной. При этом такое отопление достаточно эффективное, так как печь может обогреть помещение площадью 90 кв м.

Для буржуйки на отработке не нужно выполнять принудительную циркуляцию воздуха. Передвижение горячих паров происходит путем самотека. Работа выполняется строго по чертежам. Из материалов и инструментов понадобится газовый баллон для корпуса, дымоходная труба, дрель, сварочный аппарат, болгарка, термоустойчивая краска.

Последовательность выполнения масляного котла из баллона:

1. Верхняя часть баллона с краном необходимо срезать болгаркой;
2. На нижнюю часть конструкции привариваются ножки длиной 20 см с помощью крепления ОЛХ;
3. Наверху делается отверстие, куда вставляется труба и соединяется с дымоходом;
4. Рядом оборудуется еще одно отверстие, в которое монтируется заслонка;
5. В отрезанной верхушке проделывается глазок для заливки масла размером 6 см.

Когда печь готова, ее остается только окрасить. Последовательность работ достаточно простая. Наверх конструкции можно приварить металлический диск. Его оптимальная форма – круг или прямоугольник. Данная заготовка выполняет функции плиты.

Какие печи можно соорудить самостоятельно по чертежам

Печка на отработанном масле с водяным контуром может иметь различную конструкцию:

Печь круглой формы, сваренная из стального листа. Топливный бак совмещается с камерой сгорания. Камера дожига представляет собой перфорированную трубу и верхнюю камеру, оснащённую разделительной перегородкой, рассекающей пламя. В крышке нижней камеры вырезают отверстие, куда заливают отработку, туда же будет поступать и воздух. Принцип такой: чем шире открыта заслонка, тем лучше будет гореть масло.
Печь из двух бочек. В одной (нижней) располагается бак для топлива, имеется отверстие для его загрузки. Верхняя камера сгорания состоит из трубы, которая проходит сквозь верхнюю бочку, наполненную водой. В ней имеются штуцеры для подачи воды-теплоносителя. Внешне модель очень похожа на самовар

Её корпус раскаляется достаточно сильно, поэтому обращаться с печью нужно осторожно. Устанавливают такой «самовар» только в тех помещениях, где исключено случайное прикасание к корпусу людей или животных. В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора.
Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см

Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу.
Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора.
Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу.
Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.

Размеры могут быть разными. Но местоположение главных узлов неизменно.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

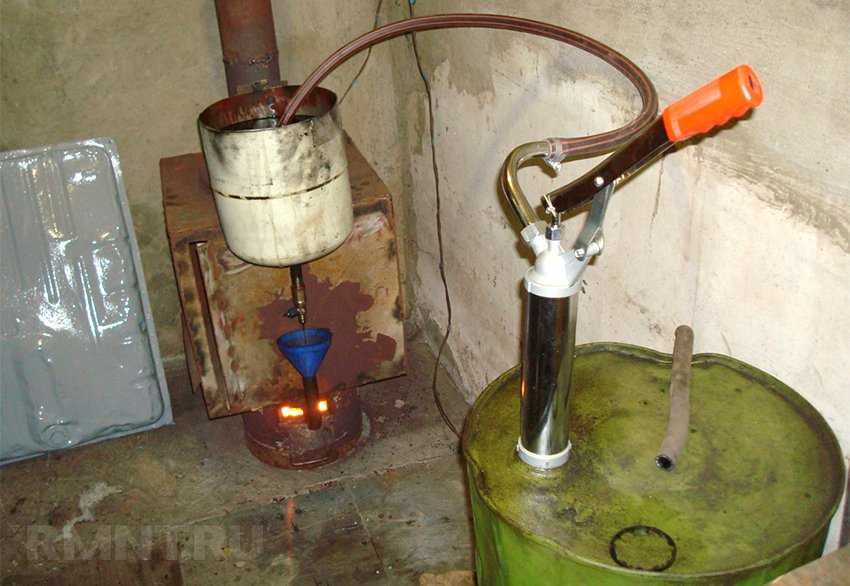

Капельная горелка

Удачным решением будет капельная горелка на отработанном масле, изготовленная своими руками. Конструкция состоит из следующих элементов:

• емкости на 5-10 л с топливом, расположенной выше места сгорания;
• тонкого шланга с краником для подачи топлива к горелке;
• горелка состоит из металлической трубы диаметром 5 мм и длиной 50 см, металлической емкости с углублением для сгорания топлива и толстостенной трубы диаметром 10 см с множеством просверленных отверстий для подачи воздуха.

Сама конструкция горелки располагается внутри буржуйки или кирпичной печи. Отработка самотеком попадает на разогретую поверхность, где воспламеняется. Необходимо предусмотреть емкость для сбора остатков продуктов сгорания.

Как правильно спрятать трубы для канализации и водопровода своими руками

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Материалы

Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

• газовый 50-литровый баллон б/у с целым корпусом;
• металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
• для теплообменника и прочих мелких деталей — остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
• лист 4-миллиметровой стали или его обрезки нужного размера;
• тормозной диск из чугуна от автомобиля, можно б/у;
• баллон из-под фреона обычного размера с игольчатым вентилем;
• полуметровую полудюймовую металлическую трубу;
• шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
• шаровый вентиль на полдюйма;
• дверные петли и задвижку для топочной дверцы.

Как сделать печь, работающую на отработанном масле в гараж, для дома или дачи с наддувом своими руками — чертежи и схемы

Для любого движущегося механизма топливо является основой питания, а смазочные масла образуют кровеносную систему техники. Когда масло отработало свой ресурс, его необходимо заменить. Получаем смесь из продуктов окисления, воды, примесей, остатков горючего. На крупных предприятиях со своим машинным парком ведется контроль за отработкой.

Ее учитывают при сливе, утилизируют в установленном порядке. В промышленных масштабах она идет на очистку с последующим производством олифы, например; а также используется для:

• преодоления силы трения в механизмах;
• обработки шпал;
• розжига и поддержания пламени;
• пропитки деревянных деталей;
• грунтовки битумных поверхностей.

Содержание материала

• 1 История
• 2 Принцип действия
• 3 Какими бывают масляные печи
• 4 Как сделать и установить

История

Отработанный нефтепродукт еще в середине прошлого века получил применение для отопления жилых помещений, дачных домиков, гаражей, времянок, хозяйственных сооружений. Народ сконструировал печи, где сгорала отработка. Требовалось только понять, как до конца окислить отработанную смазку в домашних условиях без особых сложностей. Масляной печи предшествовали буржуйки, примусы, керогаз, газогенераторы.

Теперешнее моторное масло принципиально отличается по своему составу, обилию присадок и примесей в его окисленных остатках. Поэтому сгорает при значительно более высокой температуре, а канцерогенные соединения азота образуются в огромном количестве. Применять его в печах прошлого века не безопасно.

Принцип действия

Отработанный смазочный материал воспламеняется плохо, токсичен при высоких температурах. Одного кислорода для полноценного сгорания мало, он подключается к процессу на завершающей стадии, чтобы расщепить уже разложенные продукты. В масляной печи применим принцип пиролиза. На первом этапе горючее надо испарить, пары нагреть до 400 градусов. Только тогда теплота сгорания топлива будет расти естественным путем, максимально сжигая все без остатка. Сделать печку своими руками с соблюдением данных условий можно несколькими методами.

Внизу конструкции имеется широкий резервуар, где поджигают масло. На емкости есть заслонка, позволяющая регулировать тепловую мощность. Далее резервуар переходит в трубу, которая является камерой сгорания. Внизу ее зона перемешивания, потом – пиролиза, следом – сгорания. Стены камеры оснащены перфорацией для свободного поступления кислорода. Обеспечить постоянное перемешивание газовой смеси просто необходимо. Для этого делают расчет оптимальной длины дымохода. Диаметр также должен соответствовать пропорциям конструкции.

Обязательно надо разделить участки дожигания (кислородного и окисно-азотного) перегородкой, иначе смесь потеряет стабильность, токсичные вещества не успеют разложиться и попадут во внешнюю среду.

Какими бывают масляные печи

Габариты печек также могут варьироваться. При разнообразном внешнем виде, отличиях в конструкции и объемах бака метод работы нагревательных приборов на отработанном масле одинаков.

С наддувом. Увеличивают число изгибов дымохода и его высоту. При создании дополнительной тяги различают две конструкции: инжекционный (поз. А на рис.) и эжекторный, поз. Б.

Усиление тяги в дымоходе поддувом

Воздушный обогреватель. Если целью служит отопить небольшое помещение – нет ничего проще. Не стоит наваривать ребра, высверливать дополнительные отверстия. Вы рискуете сбить тепловой процесс. В итоге получите остывшую малоэффективную печь. Просто поставьте на расстоянии около двух метров бытовой вентилятор. Он немного охладит печь, а тепло равномерно распространиться вокруг.

Мини-водогрейка. Советы по присоединению к дожигателю емкости с водой пропускайте мимо. Собьете снова режим горения. По контуру камеры варим змеевик или водяную рубашку. Получим третью часть тепла, чего вполне достаточно для прогрева площади в 30-40 м².

Как сделать и установить

Если нужна легкая, многофункциональная печь на отработке, то вариант из листового металла вполне подойдет. Ее конструкция позволит обогреть обширную площадь, а также приготовить пищу, вскипятить воду.

Понадобятся листы стали, толщиной 4-6 мм; стальная труба с толщиной стенок не более 4 мм и диаметрами 352 мм, 344 мм, 100 мм; металлический уголок 30х30, стальная полоса.

Чертеж и схема печки на отработке

Изготовить детали, согласно чертежу на Рисунке 1. Используя болгарку, нарезать детали из трубы, уголок. Сварочным аппаратом вырезать крышку и дно из листа металла, ориентируясь на трубу, среднего диаметра. Эти детали для нижней емкости печи скрепить сваркой. Не упустить из внимания круглое отверстие, через которое заливают топливо и поджигают его. Крышка для него должна легко двигаться, потому что она будет исполнять роль еще и своеобразной заслонки, регулирующей интенсивность пламени.

В самой узкой детале трубы делают отверстия, сварочным швом соединяют ее в верхнюю часть камеры возгорания.

Для конструирования дымохода потребуются: отрезок трубы диаметром 352 мм, высотой в 100 мм; две круглых заготовки из металлического листа того же диаметра; металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм.Про дымоход печки на отработке

Труба с перфорацией, идущая снизу, будет ввариваться в круглую заготовку. Дымоход соединяется с другой круглой заготовкой.

Отверстия в крышках не должны находиться напротив.

Верхнюю трубу помещают у верхней крышки, стыкуя ее с проделанным отверстием.

Проверяют целостность сварочных швов.

Не забывайте о технике безопасности, ведь речь идет об открытом пламени. Устанавливать печь следует на ровную, огнеупорную поверхность. Избегайте порывов воздуха вблизи конструкции. Стены и пол помещения отделывают несгораемыми материалами. Рядом нельзя хранить легковоспламеняемые продукты. Доливку топлива не производить в момент сильного горения. Следить за уровнем топлива при работе печи. Фитиль для розжига должен быть достаточной длины.

5 Крутая ракетная плита Планы сделать дома

Газовые плиты и индукционные плиты великолепны и все такое, но будут ли они полезны во время апокалипсиса? Ад нах.

Газа будет не хватать, а электричества не будет, так что вам определенно понадобится запасной вариант, чтобы приготовить еду, когда дела пойдут плохо.

Вам понадобится портативное устройство, для работы которого не требуется газ и электричество.

Что это может быть? Ракетная печь. Это дровяная печь для приготовления пищи, в которой используются небольшие источники топлива, такие как ветки и ветки.

В этой статье мы расскажем вам, что нужно знать о ракетных плитах, а также поделимся пятью схемами ракетных печей, которые вы можете попробовать дома. Давайте перейдем к делу:

3 основных компонента ракетных печей

Посмотрите это видео на YouTube

Этот тип дровяной печи — фантастический проект «сделай сам», над которым стоит поработать. На самом деле есть несколько чертежей ракетной печи, которые вы можете сделать дома, но прежде чем пачкать руки, сначала поймите, как работает ракетная печь.

Чтобы познакомиться с его механизмом, ознакомьтесь с его базовой конструкцией.

Этот шаг необходим, потому что вы не хотите тратить время на то, чтобы ломать голову над его сборкой, особенно когда у вас есть голодные рты, которые нужно накормить в ситуации выживания.

Создание и использование одного из них — не совсем высшая математика, но понимание того, что делает каждая из его частей, полезно. Вот различные особенности, которые вы должны знать:

Дымоход или камера сгорания

В этой части происходит волшебство.

Дымоходы обычно изготавливаются из металлического ящика, такого как 5-галлонная жестяная банка. Если вы не можете ее найти, подойдет труба, если она поддерживает посуду для приготовления пищи. Тем не менее, основная цель дымохода или камеры сгорания — обеспечить хорошую тягу ракетной печи, чтобы она могла эффективно гореть.

Как только ваша камера сгорания увеличит тягу, она достигнет максимальной температуры, что приведет к более быстрому приготовлению с меньшим количеством дров и дыма.

Топливный магазин

Горизонтально вмонтированный в основание дымохода топливный магазин представляет собой короткий отрезок стальной или керамической трубы, ограничивающий приток холодного воздуха в дымоход. Этот элемент необходим, потому что холодный воздух фактически снижает температуру в камере сгорания и снижает эффективность.

Помните: Топливный магазин или впускное отверстие меньшего размера помогают сократить расход топлива, поскольку поток воздуха регулируется.

Топливная полка

Эта плоская пластина находится в нижней части топливного магазина. Он удерживает ваше топливо на месте и обеспечивает оптимальный поток воздуха под ним.

Профессиональный совет: Для более эффективного горения используйте деревянные палочки меньшего размера. Они также образуют решетку, улучшая соотношение воздуха и топлива.

4 Использование ракетной печи

Теперь, когда вы разобрались с основными частями ракетной печи, пришло время изучить ее различные области применения:

Кулинария

Если название еще не выдало его, основное применение этой портативной плиты — приготовление пищи. Поскольку он известен своей способностью эффективно вырабатывать тепло с небольшим количеством топлива, это отличный вариант для приготовления пищи по сравнению с приготовлением пищи на открытом огне. Кроме того, он эффективен для улучшения качества воздуха в убежищах.

В условиях выживания, особенно когда вы находитесь на открытом воздухе, дым только привлекает нежелательных людей и добычу, и вы не хотите, чтобы они обнаружили ваше убежище. Вы не только рискуете тем, что осталось от ваших припасов, но и ставите на карту жизни своих товарищей.

Кипяток

Если вы можете готовить еду с помощью ракетной печи, то вы определенно можете кипятить с ее помощью и воду.

Вода является одним из основных ресурсов, которые помогут вам пережить крупную катастрофу. Если у вас недостаточно питьевой воды, чтобы продержаться первые 72 часа после того, как S включит вентилятор, у вас не останется другого выбора, кроме как найти и собрать свою собственную воду.

Самый безопасный, быстрый и распространенный способ очистки воды — ее кипячение. С дровяной печью это можно легко сделать всего за несколько минут.

Обогреватель

Если вам нужен резервный обогреватель в зимнее время, лучшим вариантом может стать ракетная печь. В экстремальных погодных условиях может быть довольно холодно, даже если вы находитесь только в помещении.

Небольшое тепло поможет на милю, и эта портативная печь лучше всего работает, когда вы находитесь в закрытом помещении. Но убедитесь, что у вас все еще есть достаточная вентиляция в комнате, чтобы вы не задохнулись.

Дымовая баня

Застрял и вонючий в дикой природе? Мы точно знаем, что вам нужно.

В глуши у вас не будет возможности принять горячий душ, поэтому дымовая ванна — единственный способ убить бактерии, размножающиеся на вашем теле. Это также эффективно для предотвращения надоедливых ошибок.

Бактерии вызывают неприятный запах тела. Когда вы убиваете его, запах умирает вместе с ним.

После того, как вы установили ракетную печь, постоянно подвергайте кожу и одежду воздействию дыма. После этого вы будете пахнуть копченым жареным мясом, но это намного лучше, чем пахнуть причудливо.

5 чертежей ракетной печи, которые можно построить

Возможно, вас удивит, что ракетные печи хороши не только для приготовления пищи, но хотите узнать что-нибудь поинтереснее? На самом деле вы можете сделать один из различных материалов.

Вот чертежи ракетной печи, которые вы можете сделать дома:

Кирпичная ракетная печь

Посмотрите это видео на YouTube

Если вы хотите сделать самую простую ракетную печь своими руками, просто сложите несколько кирпичей, чтобы получилась форма. камера, как на видео выше. Для этой переносной печи вам понадобится примерно 24 блока и проволочная сетка.

После того, как вы собрали кирпичи, сложите примерно пять слоев этих прямоугольных блоков, чтобы улучшить тягу вашей дровяной печи. И вуаля, можно разводить костер и готовить вкусную горячую еду.

4-блочные ракетные печи

Посмотрите это видео на YouTube

Прямоугольные блоки — это самый простой и быстрый способ укладки в камеру, поэтому имеет смысл сделать ракетную печь из бетона или шлакоблоков. Они двоюродные братья глиняных кирпичей.

Чем хороши цементные блоки, так это тем, что всего из 4-х блоков можно собрать и установить собственную ракетную печь за считанные минуты. Это очень просто, но очень эффективно. Кроме того, он обеспечивает устойчивое место для вашей кастрюли.

Ракетная печь для жестяных банок

Посмотреть это видео на YouTube

Где-то завалялись консервные банки? Вы можете превратить их в переносную печь без каких-либо специальных инструментов, кроме ножовки, плоскогубцев и дрели. Для материалов вам просто нужны 3 металлические банки и гравий или грязь.

Это мощная плита, в которой можно приготовить полноценную еду с небольшим количеством топлива. Он даже устойчив к ветру и дождю. Посмотрите видео выше, чтобы узнать пошаговый процесс его создания.

Металлическая ракетная печь

Посмотрите это видео на YouTube

Если вы опытный сварщик, для более сложной ракетной печи рассмотрите возможность изготовления металлической. Поскольку этот тип переносной печи сложен в изготовлении, вы должны знать, как обращаться с горелкой. Не забывайте также всегда иметь перчатки для защиты рук. Даже если вы считаете себя экспертом, это не значит, что вы должны отказаться от защитного снаряжения.

Показанная на видео конструкция имеет расширенную функциональность с ручкой, шарниром и крышкой топливного магазина. Это может показаться немного сложным для выполнения, но это гарантированно будет более долговечным, чем более простые конструкции.

Dakota Fire Hole

Посмотрите это видео на YouTube

Решение прямо перед вами, если вы нигде не можете найти кирпичи, бетон или металл при SHTF.

Эта концепция аналогична ракетной печи, сделанной своими руками. Просто выкопайте яму в земле с помощью шаберного инструмента.

Обратите внимание, что Дыра Дакота состоит из двух пересекающихся туннелей, очень похожих на колено дровяной печи.

Он также эффективен для приготовления пищи, обеспечивает высокую температуру, способствует чистому горению и очень незаметен, поскольку пламя скрыто под землей. Так как он будет прятаться на виду, вам не придется беспокоиться о привлечении нежелательных гостей.

Заключительные мысли

Ракетная печь — жизненно важный элемент оборудования для выживания. К счастью, есть несколько схем ракетных печей, которые вы можете попробовать дома.

Ракетные печи дешевы, экономичны, портативны и просты в использовании. С помощью всего нескольких крошечных веточек вы уже можете готовить, наслаждаться полноценной едой и даже согреваться и чувствовать себя комфортно в холодную ночь.

Какой из этих чертежей ракетной печи вы попробуете в первую очередь? Дайте нам знать об этом в комментариях!

Diy Stove Kit — Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Найдите что-нибудь памятное, присоединяйтесь к сообществу, делающему добро.

( 104 релевантных результата, с рекламой Продавцы, желающие расширить свой бизнес и привлечь больше заинтересованных покупателей, могут использовать рекламную платформу Etsy для продвижения своих товаров.
