особенности печного отопления, каминов, фото и видео

К сожалению, не каждый дачный поселок может похвастаться наличием газопровода на своей территории. Поэтому домовладельцы зачастую вынуждены решать проблему отопления своих усадеб путем использования классических дровяных печей. Их современные варианты оборудованы водяным контуром, что делает всю обогревательную систему более эффективной. Поговорим об этом подробно.

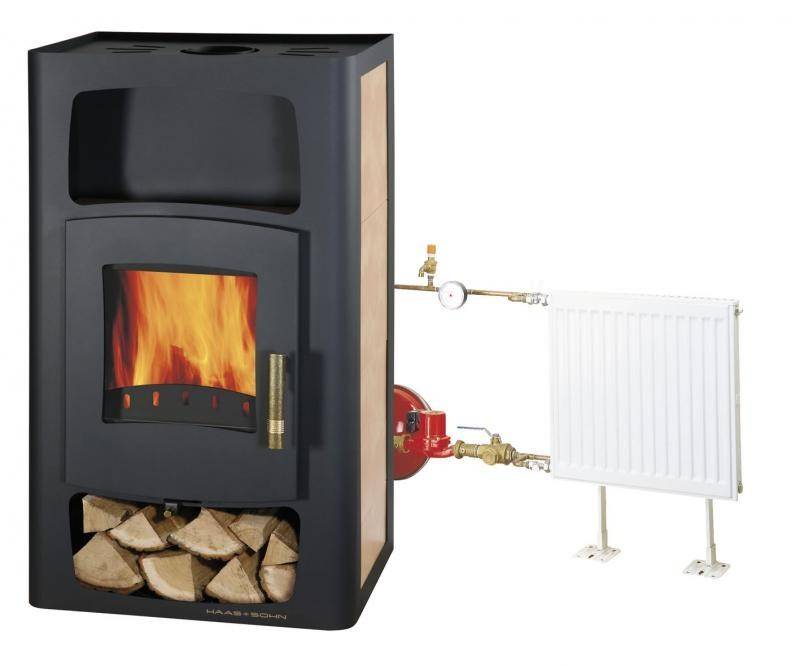

Печка с водяным контуром

Общая характеристика печей с водяным контуром

Принцип действия и особенности устройства

Внутреннее устройство аппарата

Печи для дачи с водяным отоплением имеют довольно простой принцип работы. Сгорающие внутри них дрова выделяют тепло, за счет которого происходит нагрев корпуса устройства, а также установленного в его полости теплообменника. Он передает получаемую тепловую энергию воде, циркулирующей в отопительной системе.

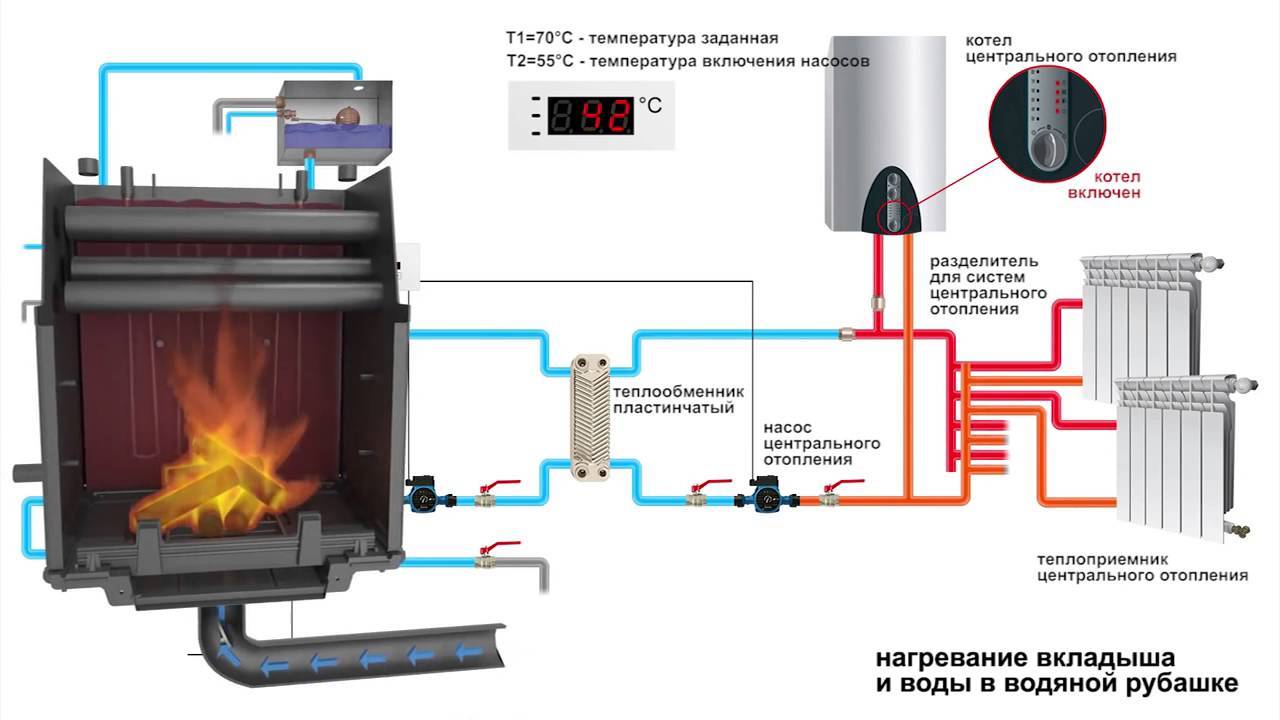

Схема отопительной системы

Обменный контур обычно изготавливается из стали или чугунного сплава. Размещается он внутри камеры сгорания, благодаря чему получает наибольшее количество тепловой энергии.

Что касается самой печи для дачного дома, то она может быть выполнена из кирпича или стальных элементов. Второй вариант в настоящее время является более популярным. Это объясняется его меньшим весом и простым монтажом.

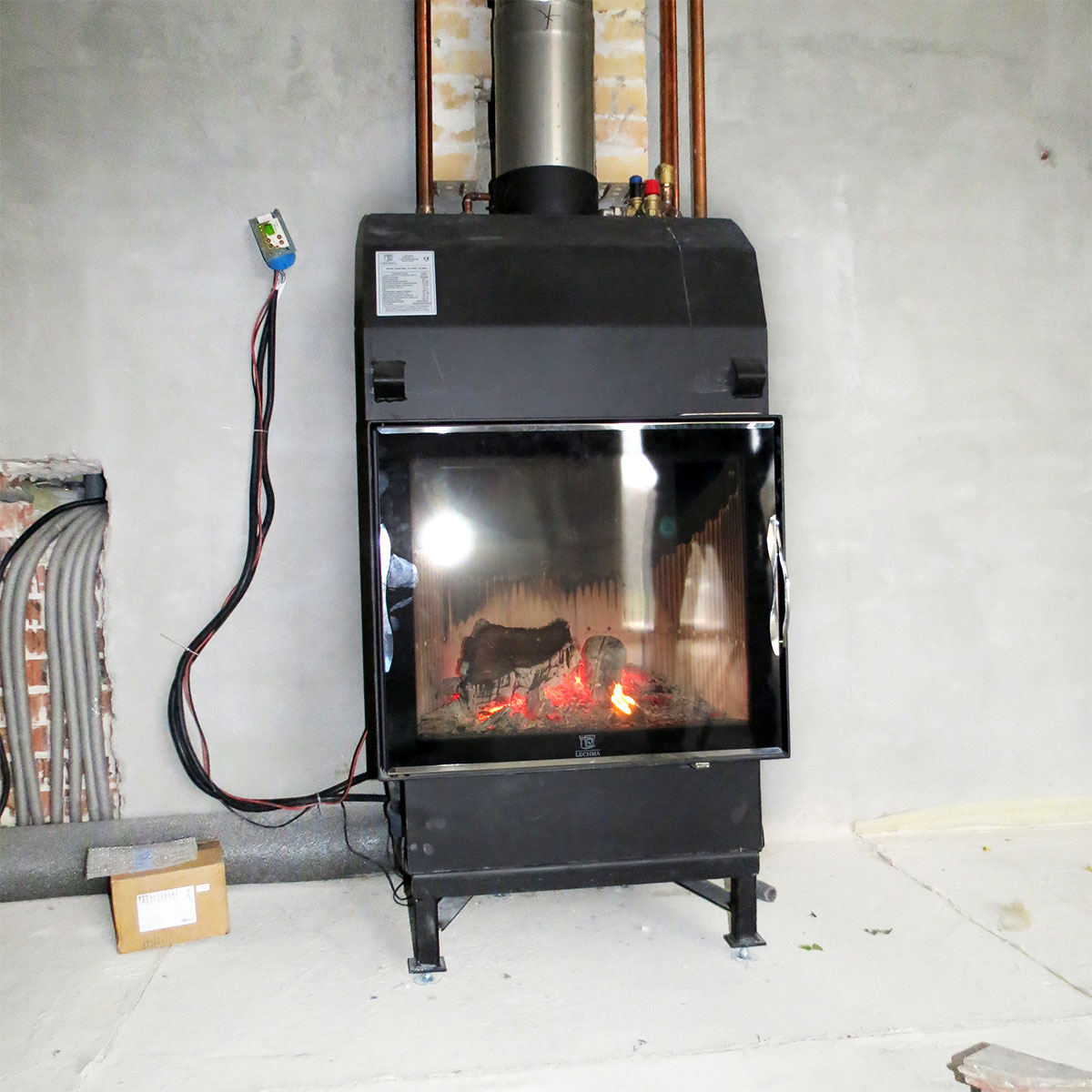

Также стоит отметить, что существуют печи камины для дачи с водяным контуром, оборудованные варочной панелью. Благодаря ей отопитель помимо своей печной функции, может также играть роль плиты, которая позволяет готовить и разогревать еду. Нагрев данной плоскости производится за счет воздействия на ее внутреннюю поверхность пламени или путем прогрева всего корпуса конструкции.

На фото – устройство с варочной панелью

Современные модели таких механизмов имеют прозрачную дверь топки, выполненную из огнеупорного стекла. Это создает эффект камина и позволяет любоваться игрой огня.

Возможности печей с водяным контуром

Решив использовать печи для водяного отопления дачи, вы должны понимать, что такие устройства имеют весьма невысокий уровень КПД.

Поэтому они могут обогреть лишь небольшой дачный домик.

Обратите внимание!
Для подобной отопительной системы в большинстве случаев является обязательным наличие центробежного насоса, работающего от электрической сети.
Поэтому вам также понадобится аренда дизель генератора для дачи.

Для отопления крупного коттеджа такая система не совсем подходит и поэтому может применяться только в качестве дополнительного источника тепла. На роль основной нагревательной конструкции здесь больше подходит привычная газовая конструкция.

Схема теплого пола

Совет!
Качественно прогреть дачу с помощью такой печки можно при помощи теплых полов.
Они равномерно распределяют тепло и не требуют нагрева воды до высоких температур.

Преимущества и недостатки дачных печей с водяным контуром

Названные устройства обладают целым рядом значимых черт.

Разобраться с ними вам поможет изложенная здесь таблица.

ПреимуществаНедостатки
  • доступное топливо – при желании его можно не приобретать, а заготовить самостоятельно;
  • длительный срок эксплуатации – для качественных изделий он составляет до 50 лет;
  • отсутствие необходимости получения разрешительных документов – чтобы смонтировать и запустить печное водяное отопление не требуется оформления специальной документации;
  • меньший объем затрат по сравнению с подключением и запуском газового оборудования.
  • необходимость постоянного контроля – работающую печь нельзя оставлять без присмотра;
  • необходимость в наличии постоянно действующего циркуляционного насоса – без него система просто не будет работать. Кроме того, отключение данного устройства при работающей печи может привести к выходу ее из строя;
  • невозможность эксплуатации без залитой в систему воды – таким образом, если вы захотите летом приготовить на печке еду – вам придется отапливать дачу.

Совет!
В целях избегания возможных проблем стоит создать гравитационную отопительную систему, работающую без применения циркуляционного насоса.
Однако, следует заметить, что ее монтаж довольно сложен и поэтому он должен выполняться только высококвалифицированными специалистами.
Поэтому цена подобных работ довольно высока.

Гравитационная система отопления

Основной критерий выбора

Выбирать дачные печи с водяным контуром следует в первую очередь по их мощности. Она должна быть такой, которая сможет обеспечить всю постройку теплом. Поэтому данную величину обязательно нужно рассчитать.

Если высота потолков в доме не превышает 2,7 метров, то это можно сделать по упрощенной схеме. Инструкция здесь такова: следует взять площадь жилой части дачи и разделить ее на 10. Полученное число следует округлить. Это и будет требуемая мощность отопительного агрегата.

Совет!
Чтобы нагреватель прослужил как можно дольше, стоит выбрать несколько более мощный прибор, чем требуется согласно вашим расчетам.
Если же вы купите механизм именно той мощности, которая вам нужна, то он постоянно будет работать на пределе своих возможностей, что приведет к быстрому износу его деталей.

Данный параметр следует искать в техническом паспорте изделия, своими руками перелистывая его страницы.

Обычно там указываются три величины:

  • минимальная – она соответствует тому моменту, когда дрова затухли и начали тлеть;
  • максимальная – наблюдается в момент горения топлива;
  • номинальная – высчитывается на опытном образце. Именно ее и следует использовать при выборе подходящей модели

Вывод

Печка с водяным контуром является приемлемым вариантом для небольшой дачи. Она потребляет недорогое топливо, не требует оформления разрешительных документов и служит довольно долго. Вместе с тем, имеются определенные сложности, связанные с ее эксплуатацией, особенно если мы говорим о том, как отапливать дачные дома из блок контейнеров.

Вдобавок, топить такую печь, не обогревая при этом весь дом, не получится. Дополнительные сведения по рассмотренной теме вы можете почерпнуть из видео в этой статье.

Добавить в избранное Версия для печати

Статьи по теме

Все материалы по теме


Печь с водяным контуром для отопления дома

Часто случается так, что хозяева не желают расставаться с дровяной или угольной печкой. И не потому, что нет рядом с домом газопровода или не на что купить дорогой современный котел. Основной причиной является простое стремление к чему-то старому, испытанному, природному. Считается, что тепло, излучаемое печью или камином на натуральном топливе, благотворно влияет на здоровье человека. Экономический фактор также имеет немаловажное значение. Так как этот вид отопления не зависит от сторонних энергоносителей – газа, электричества. Стало модным устраивать печное отопление в новых домах, объединяя три функции в одной:

  • возможность приготовления пищи;
  • при наличии лежанки – дополнительное спальное место;
  • обогрев дома при помощи водяного контура.

Сама по себе печка отапливает дом неравномерно: рядом с ней тепло, а чем дальше от нее – тем прохладнее. А вот устройство печи с водяным контуром для отопления дома – отличный вариант, чтобы и к старине быть ближе, а также дом отопить полностью и равномерно. Удобнее всего это делать на стадии строительства дома, заранее определив модель и размеры печи. Хотя можно устроить переоборудование имеющейся плиты в ходе ремонта, но при этом значительно сужается выбор модификации теплообменника. Печное отопление с водяным контуром имеет массу достоинств и, пожалуй, один существенный недостаток. Приходится постоянно следить за наличием топлива в печке и запасать его на зиму в достаточном количестве.

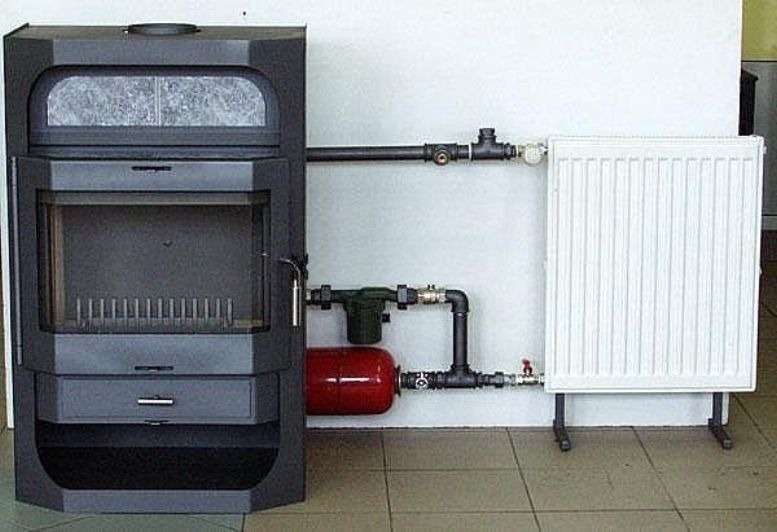

Принцип работы водяного отопления от печки

Обычная дровяная печь с водяным контуром и теплообменником по своей сути может быть сравнима с твердотопливным котлом. При этом источником тепла является не только теплоноситель, но и сама печка. Если закончилось топливо, его не успели вовремя пополнить, то стенки от плиты будут сохранять тепло дольше, чем радиаторы и дом не остынет. Суть этой отопительной системы заключается в том, что в конструкцию печки монтируют теплообменник, от которого стальными трубами выполняется разводка по всему дому. Получается не что иное, как замкнутый цикл, работающий по обычному принципу любой отопительной сети. Находящийся в теплообменнике теплоноситель нагревается и, циркулируя по трубам и радиаторам, обогревает помещения.

Схема с естественным движением теплоносителя

Пригодна для зданий небольшой площади и объема. К примеру, отопительные печи с водяным контуром для дачи обычно работают с естественной циркуляцией носителя тепла. В этом случае монтаж разводки трубопровода должен осуществляться с обязательным соблюдением уклона по все протяженности. Используются стальные трубы и металлическая запорная арматура. Расширительный бачок должен быть расположен в самой верхней точке системы и иметь полностью открытый верх или его часть. Это необходимо для того, чтобы при слишком резком повышении температуры внутри системы, была возможность свободного выхода воды или пара. Также через открытый верх бачка удобно доливать воду, при необходимости. В качестве отопительных приборов используются обычные чугунные радиаторы, стальные батареи или регистры, изготовленные из стальных труб при помощи сварки. Печное отопление частного дома своими руками выполняется чаще всего именно в таком варианте.

Схема с принудительной циркуляцией

Принудительное движение теплоносителя по теплопроводу обеспечивается циркуляционным насосом. Такая система работает более эффективно, но находится в зависимости от электроэнергии. Поэтому есть резон установки насоса вместе с байпасом, а трубопровод монтировать с соблюдением уклонов. При отключении электроэнергии и остановке насоса движение горячей воды по трубам будет осуществляться через байпас естественным образом.

Как вариант принудительной схемы – применение теплового аккумулятора. Создается два независимо работающих контура:

  • в первом происходит естественная передача теплоносителя в отдельно стоящую накопительную емкость, обустроенную по принципу термоса;
  • второй контур работает с принудительной циркуляцией и осуществляет движение носителя тепла по трубопроводам и приборам отопления системы.

Такая схема удобна тем, что интенсивная работа печки активно нагревает воду в буферном баке, не затрагивая основную сеть. Радиаторы, питаясь уже от аккумулятора, создают в доме комфортную ситуацию, не перегреваясь и не охлаждаясь сверх меры. Если уголь или дрова в печи перегорели и она перестала греться, то тепла от буферной емкости хватит на достаточно продолжительное время и при остывшей плите.

Модификации теплообменников

Основным материалом для изготовления печных теплообменников служит сталь. Иногда используют медные трубы, однако это «удовольствие» слишком дорогое. Габариты и конструкция определяются в зависимости от площади обогреваемого здания и размеров печи. Кроме того, имеет значение ее конструкция. Так, существует печь длительного горения с водяным контуром и обычная, которую топят не постоянно, а через определенные промежутки времени. Этот факт обязательно учитывается при выборе устройства теплообменника. Он может быть изготовлен в виде:

  • бака;
  • регистра, сваренного из стальных труб;
  • змеевика, изготовленного из изогнутой трубы;
  • водяной рубашки или «труба в трубе».

Это разновидности, которые встречаются чаще всего. Однако современные умельцы приспосабливают и используют в качестве теплообменника использованные чугунные радиаторы, полотенцесушители и другие металлические конструкции, имеющиеся в домашних запасниках. Важно, чтобы в эти изделия можно было встроить входной и выходной патрубки и обеспечить их целостность.

Строительство кирпичной печи с контуром отопления

Есть варианты обустройства водяного отопления от существующих печей на твердом топливе. Но все они ограничены выбором размеров и конструкции теплообменника габаритами печной топки и устройством дымохода. Гораздо больше возможностей у новой плиты. В этом случае ее величина и конструкция уже учитывает наличие генератора тепла. И его установка в печь является одним из этапов строительства. Можно сказать, что в этом случае печка и дымоход возводятся вокруг теплообменника.

Изначально следует подготовить ровное и прочное основание. Под само сооружение надо выполнить постамент из огнеупорных материалов, а вокруг него защитное покрытие пола от случайного попадания искр. Кирпичная печь с водяным контуром своими руками возводится поэтапно. Понятно, что в качестве основного материала используется огнеупорный кирпич, а для скрепления – негорючий раствор специального состава. Процедура кладки осуществляется по всем правилам – соблюдение выкладки углов, перевязка горизонтальных и вертикальных рядов, постоянная выверка горизонтов. Процесс выглядит следующим образом:

  • первый ряд делается сплошным;
  • во втором ряду начинается формирование зольного отделения, устанавливается дверца;
  • третий ряд повторяет предыдущий, а в четвертом – обустраивается основание под топочную камеру с вырезами под колосники;
  • монтаж колосниковой решетки и установка котла;
  • в данном случае котел представляет собой П-образную полую конструкцию с двумя патрубками (входным и выходным) и отверстием на задней стенке для отводов продуктов горения;
  • далее кладка кирпичей производится в обычном порядке с соблюдением правил устройства дымоходов, установкой дверец для их прочистки и выемки сажи;
  • дверкой закрывается топочная камера, которая усиливается сверху специальной стальной пластиной;
  • патрубки необходимо делать с таким расчетом, чтобы они выходили за пределы плиты, также выполнять их изоляцию асбестовыми материалами;
  • между котлом и кирпичами необходимо оставлять небольшой зазор на случай расширения стали от нагрева;
  • после выведения кирпичной кладки на определенную высоту, над котлом, в заранее приготовленные вырезы, монтируется чугунная варочная панель с одним или двумя отверстиями;
  • в одной плоскости с варочной поверхностью, край печи обрамляют стальным уголком.

Для изготовления котла такого типа рекомендуется применять листовую сталь толщиной не менее 5 мм. Более тонкая сталь от сильного нагрева быстро прогорит, особенно если в качестве основного топлива используется уголь.

Патрубок для обратной трубы необходимо располагать как можно ближе к плинтусу. Если такая возможность отсутствует, то для лучшей работы отопительной системы надо установить циркуляционный насос.

Другие виды печей

Для того, чтобы обогреть загородный дом или дачу не обязательно делать новые печи или переоборудовать существующие. Можно приобрести чугунную печь заводского изготовления, установить ее в подготовленном месте. Подключить к ней водяной контур и вывести дымоход. В качестве топлива для такой плиты можно использовать дрова, уголь, брикеты из различного горючего сырья. Они просты в обслуживании, надежны в эксплуатации. Однако, как и другие варианты, требуют обязательного исполнения противопожарных мероприятий.

Не менее популярным сейчас считается строительство каминов с водяным контуром. И здесь тоже есть выбор – приобрести готовую конструкцию и правильно ее смонтировать, или построить кирпичное сооружение и внедрить в него каминную топку. Ее можно подобрать по техническим показателям, наиболее подходящим в конкретному случаю. В паспортах на это оборудование указываются размеры камеры сгорания топлива, а также три величины мощности: самая низкая, наиболее высокая и номинальная.

И, наконец, новомодное явление – печка «Булерьян». Представляет собой стальную конструкцию, сотоящую из топки, которую опоясывают трубы. Несколько напоминает буржуйку, но принципиально отличается от нее по способу обогрева помещения. Можно сказать, что данный агрегат является одновременно и газогенератором и конвектором. Работает обычно на древесном топливе. Выглядит это так:

  • в нижние трубы засасывается холодный воздух;
  • за время движения он нагревается до температуры в 140 градусов;
  • из верхних труб в помещение поступает уже нагретый воздух.

Топка в булерьяне устроена таким образом, что дрова в ней не сгорают моментально, а подвергаются процессу тления. Образующиеся при этом печные газы полностью догорают в отдельной камере.

Производители выпускают булерьяны в различных видах, даже в образе паровозика. Такую печку с красивым дизайном можно вписать в любой интерьер дома, коттеджа, дачи. Ее можно подключить к действующему дымоходу или построить новый. Она занимает очень мало места и экономно расходует топливо при максимально эффективном отоплении помещения горячим воздухом. Булерьян устанавливают на специальную площадку из негорючих материалов или на подставку.

  • Инженерные коммуникации

Печное отопление с водяным контуром: устройство

Во многих частных домах дровяное отопление и печи остаются приоритетными. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно – этот вид отопления не самый удобный. Слишком много внимания и мало комфорта. Выход — печное отопление с водяным контуром.

Печное отопление с водяным контуром – возможность совместить традиции и комфорт

Для начала разберемся с терминологией. Когда говорят «печь», чаще всего имеют в виду отопительный прибор из кирпича, который топится дровами. Но часто так еще называют металлическую печь на дровах или углях. Принципы работы кирпичных и металлических агрегатов одинаковы, меняется способ теплопередачи. У металла больше конвективная составляющая (большая часть тепла переносится воздухом), а у кирпича преобладает тепловое излучение — от стенок печи и нагретых стен дома. Эта статья в основном посвящена кирпичным печам, но большая часть информации может быть применена и к металлическим дровяным (угольным) печам. Печное отопление с водяным контуром можно сделать на базе любой печи.

Содержание статьи

  • 1 Традиционное печное отопление: преимущества и недостатки
  • 2 Водяное печное отопление
    • 2.1 Типы систем
    • 2. 2 Теплоаккумулятор
    • 2.3 Печной регистр 90 012
  • 3 Можно ли установить регистрация на отопление в действующей печи

Традиционное печное отопление: преимущества и недостатки

В нашей стране дома традиционно отапливались кирпичными печами, но постепенно этот вид отопления был заменен водяными. Все это потому, что, наряду с достоинствами, простое печное отопление имеет массу недостатков. Сначала о достоинствах:

  • Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
  • Русская или какая-либо другая отопительная печь имеет красочный вид, часто можно наблюдать открытое пламя.
  • Можно сделать кирпичную печь с дымоходами для более полного использования вырабатываемого тепла.
  • Отопление данного типа энергонезависимо — не зависит от наличия электричества.
  • Есть модели печей для обогрева второго этажа (за счет отопительного щита с дымовыми каналами).

    Печное отопление

Сегодня печное отопление воспринимается скорее как экзотика, так как встречается очень редко. Нельзя спорить, что находиться возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но есть и много серьезных минусов:

Как видите, минусы существенные, но некоторые из них можно нивелировать, если в топку встроить теплообменник, который подключается к системе водяного отопления. Такую систему еще называют печным водяным отоплением или печным отоплением с водяным контуром.

Отопление водяное печное

При организации водяного отопления от печного в топку встраивается теплообменник (водяной контур), который патрубками соединяется с радиаторами. В системе циркулирует охлаждающая жидкость, которая переносит тепло от печки к радиаторам. Такое решение повышает комфортность проживания зимой. Дело все в том, что радиаторы можно установить в любой комнате, то есть печь может стоять в одной комнате, а все остальные комнаты будут отапливаться батареями, по которым проходит нагретая вода.

Печное отопление с водяным контуром: пример системы с накопителем горячей воды (котлом)

При этом остальные недостатки печного отопления сохраняются, но добавляются достоинства водяного отопления — можно регулировать температуры в каждом помещении (в определенных пределах), большая инерционность сглаживает неравномерность температурного режима. Кстати, такая же схема работает и с металлическими печами на дровах или угле.

Типы систем

Существует два типа систем водяного отопления: с принудительной и естественной циркуляцией (ЕС). Отопление с естественной циркуляцией энергонезависимо (для работы не требуется электричество), теплоноситель циркулирует за счет естественных физических процессов. Недостатком этого способа обогрева является необходимость использования труб большого диаметра, то есть объем системы будет большим и будет иметь большую инерцию. При розжиге печки это не очень хорошо — будет долго прогреваться. Зато после прогорания дом дольше остается теплым.

Еще одним недостатком является то, что для создания условий для движения теплоносителя подводящий патрубок поднимают вверх — к потолку или до уровня радиаторов (в крайнем случае). При отоплении двухэтажного дома труба идет вверх от котла, разводится по радиаторам, а затем идет вниз и в обход батарей нижнего этажа.

Простейшая схема систем с естественной циркуляцией

Еще одним важным недостатком является относительно низкий КПД систем отопления с ЭК — теплоноситель движется медленно, несет мало тепла.

Печное отопление с водяным контуром и принудительной циркуляцией отличается наличием циркуляционного насоса (на фото ниже), работающего постоянно. Его задача — гнать воду с определенной скоростью. Изменяя эту скорость, вы можете изменить интенсивность обогрева помещения. Это приводит к тому, что при прочих равных условиях такой обогрев более эффективен. Но для работы системы нужна мощность – насос должен работать постоянно. Когда он останавливается, система закипает и выходит из строя. Если перебои с электричеством случаются редко, достаточно иметь источник бесперебойного питания с комплектом аккумуляторных батарей. Если свет отключают часто и надолго, придется еще и генератор ставить, а общая стоимость такого решения немалая.

Схема печного отопления с водяным контуром и циркуляционным насосом

Аккумулятор тепла

Так как печь топится не постоянно, а имеет циклический алгоритм работы, то в доме то жарко, то холодно. И наличие радиаторов от этого не сильно спасает. Хоть отличия и не столь критичны, но они все же есть. Особенно не хватает тепла ночью, и очень не хочется вставать и тонуть. Для решения этой проблемы устанавливается мощная печь, а в систему встраивается аккумулятор тепла. Это большая емкость, наполненная теплоносителем, которая стоит между печкой и системой отопления.

Печное отопление с водяным контуром и тепловым аккумулятором

То есть два отдельных независимых контура. Первый передает тепло от духовки и обычно выполняется с естественной циркуляцией. Второй гонит охлаждающую жидкость в радиаторы, там же обычно и циркуляционный насос.

Этот способ организации водяного печного отопления хорош тем, что пока топится печь, вода в баке активно нагревается. При правильном расчете нагревается до 60-80°С, чего достаточно для поддержания нормальной температуры радиаторов около 10-12 часов. При этом нет ни особой жары, ни сильного холода. Атмосфера вполне комфортная.

Установка в системе теплоаккумулятора (иногда также называемого буфером или буферной емкостью) также снижает риск закипания системы. Второй контур точно никогда не закипит, но чтобы не закипел первый, необходимо правильно его рассчитать – чтобы даже в режиме естественной циркуляции теплоноситель двигался с достаточной скоростью и не успевал перегреваться.

Регистр духовой

Для нагрева теплоносителя в топку встроен водяной контур (также называемый регистром, теплообменником, змеевиком, водяной рубашкой). Его форма может быть любой, но чаще всего изготавливают прямоугольные плоские емкости или набор труб, соединенных в единую систему (например, радиаторы).

Один пример водяного контура для печи

Для подключения теплообменника к системе в него ввариваются два штуцера: один сверху для забора горячей воды, второй снизу для откачки охлажденной воды из обратного трубопровода .

Часто возникают вопросы с подбором водяного контура для топки. Его можно приблизительно рассчитать исходя из тепловых потерь здания. Считается, что для передачи 10 кВт тепла теплообменник площадью 1 кв.м. Но при этом необходимо учитывать время работы печи – ведь она не топится постоянно. Еще не очень холодно — раз в день примерно на 1,5 часа, когда холодно — два раза. За это время необходимо, чтобы печь успела нагреть всю воду в теплоаккумуляторе. Поэтому расчет площади теплообменника производится исходя из суточного количества тепла, необходимого для компенсации теплопотерь.

Например, пусть теплопотери дома составляют 12 кВтч. Это будет 288 кВт в сутки. Топится печь, пусть 3 часа, за это время должно накопиться все необходимое тепло. Тогда необходимая мощность водяного контура для топки 288/3 = 96 кВт. Чтобы перевести его в площадь, делим на 10, получаем, что для данных условий площадь регистра должна быть 9,6 м2. Какую форму вы выберете, решать вам. Важно, чтобы внешняя поверхность регистра была не меньше.

Конструкция печи вокруг теплообменника

Ну и еще пара точек. Во-первых, мощность печи должна быть больше найденной мощности теплообменника. В противном случае необходимое количество тепла просто не будет выделяться. Второй нюанс: емкость теплоаккумулятора тоже должна соответствовать – она должна быть больше примерно на 10-15%. В этом случае исключается кипение теплоносителя.

Только помните, что теплоемкость воды и антифриза сильно различается. Аккумулятор с антифризом в качестве теплоносителя должен быть значительно больше бака с водой (в той же системе).

Можно ли установить регистр для отопления в уже имеющуюся печь

Правильнее, конечно, построить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее еще можно встроить водяной контур. Правда, придется сильно постараться — они немалых размеров и еще как-то должны держаться. Так что задача непростая. Кроме того, не забывайте, что вам еще предстоит сделать два вывода – для подключения подающего и обратного трубопроводов.

Лучше всего сделать водяную рубашку в виде печи (это для металлической с горелками)

Водоносная печь — Развести огонь. Сохранить природу.

Это была долгая, холодная, влажная зима. Годовой счет за отопление влетает в дом. Солидная доплата. Не в последнюю очередь из-за нового налога на выбросы CO₂ . Ты раздражен! Отопление нефтью не только вредно для климата, но и становится все более дорогим. Пришло время внести изменения!

Экономичное и безвредное для климата отопление с помощью водонапорной печи

С водоносной печью DROOFF вы отапливаете дешево и надежно. Вы почти не зависите от ископаемого топлива и защищаете климат. Сохраните тепло вашей печи на несколько дней и используйте энергию ваших дров во всех комнатах вашего дома. Питайте свое отопление и воду для бытовых нужд экологически полученным теплом.

Преимущества водоносной печи DROOFF
кратко:

  • привлекательная экономия расходов на отопление до 50
  • Отопление и горячая вода не зависят от ископаемого топлива
  • использование запаса горячей воды во всем доме даже через несколько дней после последней работы печи
  • оптимальная поддержка для вашего теплового насоса, когда в минусовую температуру включается дорогой электронагреватель

Включите, наконец, отопление или примите горячую ванну с чистой совестью!

Как работает водоносная печь?

Водоносная печь DROOFF подключается к системе центрального отопления в качестве дополнительного источника энергии. При сгорании дров в печи выделяется много энергии, которая проходит через вашу печь в виде горячих газов. Печь без водяной технологии отдает эту энергию помещению, где она установлена, в виде лучистого и конвекционного тепла. Водоносная печь от DROOFF использует энергию для дополнительного нагрева водяного кармана, встроенного в печь.

Прибл. 2/3 тепла отдается водяному карману. Оставшаяся 1/3 выделяется в помещение в виде приятного лучистого и конвекционного тепла. Таким образом, вы можете наслаждаться уютом потрескивающего огня, даже если ваше помещение для установки маленькое или ваше здание хорошо изолировано. Энергия, рассеиваемая в буферном накопительном баке, предотвращает перегрев помещения для установки.

Нагретая вода поступает в буферный накопитель через систему управления и насосов. Это служит промежуточной станцией для аккумулированного тепла, которое затем может использоваться для отопления и технической воды по всему дому в течение нескольких дней. Теплопередача происходит в замкнутом контуре. Группа безопасности котла и устройство защиты от атермального разряда гарантируют, что безопасность системы всегда гарантирована, даже в случае неправильной работы или сбоя питания.

Какие компоненты относятся к водоносной печи?

Система управления и насоса
Система управления и насоса состоит из устройства повышения температуры обратной линии (высокоэффективный насос), регулятора перепада температуры (управление) и устройства повышения температуры обратной линии (байпас). Вместе эти компоненты обеспечивают интеллектуальную связь между водонапорной печью и системой центрального отопления. Вода, нагретая в печи, подается напрямую в систему отопления – энергосберегающая и простая.

Регулятор перепада температур (TDR)
Регулятор перепада температур используется для автоматического управления Regumat/Laddomat.

Группа безопасности котла (KSG), вкл. давление манометр
Группа безопасности котла используется для защиты напорной стороны и вентиляции закрытых систем водяного отопления. KSG регулирует давление в системе водонапорной печи, служит клапаном избыточного давления и тем самым обеспечивает вашу безопасность даже в случае перегрева или неправильной эксплуатации. Компактный компонент содержит важные компоненты, такие как запорные клапаны, превентор обратного потока, манометр и выпускной клапан. Все хорошо упаковано в теплоизоляционную оболочку.

Обратный поток Повышение температуры (FLOWBOX KLS)
Этот блок обеспечивает постоянную подачу воды определенной температуры (> 65 °C) обратно в топку. Это предотвращает образование глянцевой копоти на водоохлаждаемых стенках и связанное с этим копоть печи.

Управление TDR Группа безопасности котла FlowBox KLS

Вот как это работает!

В режиме нагрева — «малый контур»
Во избежание образования конденсата и глянцевой копоти на поверхностях теплообменника необходим быстрый нагрев и температура воды более 55°С. Поэтому камера сгорания сначала доводится до рабочей температуры перед включением насоса отопительного контура. При температуре воды выше 58 °С определенная часть потока добавляется к обратке через байпас (повышение температуры обратки) «в малом контуре».

Во время работы — «большой контур»
Регулятор перепада температур (TDR) регулирует объемный расход в буферном резервуаре во время работы. Он обеспечивает стабильно высокий уровень температуры и эффективную загрузку буфера. По мере повышения температуры буферной емкости доля примесного потока уменьшается до тех пор, пока весь объемный поток не циркулирует в большом контуре. В зависимости от температуры воды между водоносной печью и буферным накопителем вода подается в буфер только при достаточно большой разнице температур.

Устройство защиты от теплового разряда
Устройство защиты от теплового разряда представляет собой систему аварийного охлаждения водонапорной печи. Если ваша водоносная печь DROOFF когда-либо станет слишком горячей (например, из-за того, что насос не работает из-за сбоя питания), защита от перегрева обеспечит охлаждение печи холодной водопроводной водой. Все водоносные печи DROOFF уже оснащены предустановленным устройством защиты от теплового разряда.

Оставайтесь независимыми — с водоносной печью от DROOFF

Наши запасы ископаемого топлива ограничены, и им угрожает геополитический кризис. Запасы газа и нефти находятся в таких странах, как Россия, Сирия или Иран. Водоносная печь от DROOFF делает вас в значительной степени независимыми от надвигающихся перебоев с поставками и скачков цен на энергию.

Подключение к системе отопления очень простое, но должно выполняться специалистом (установщиком систем центрального отопления и вентиляции).

У вас есть дополнительные вопросы? Без проблем! Свяжитесь с нами или одним из наших специализированных дилеров. Мы будем рады Вам помочь.

К нашим водяным печам

История нашего дерева

Уже около 15 лет мы сажаем дерево на каждую проданную печь. Благодаря нашим проектам по лесовосстановлению мы вносим активный и важный вклад в защиту климата. Станьте частью нашей Tree Story!

Узнать больше

Найти дилера

Наши специализированные дилеры будут рады помочь вам лично.
