Печка в баню своими руками – 4 вида с чертежами, фото и порядовкой

Содержание

изготовление банной печки, как сделать металлическую и из кирпича, устройство, производство, фото и видео

Содержание:

На современном строительном рынке банные печи представлены в большом количестве разновидностей: жидко- и твердотопливные, газовые, дровяные и с большими различиями по функционалу. Учитывая высокую стоимость таких установок, рассмотрим в статье, как создать печь для бани своими руками с учетом основных критериев и особенностей создания такого агрегата.


Сложности выбора печи в баню

Готовая печь для бани хоть и обладает повышенной функциональностью, мощностью и эффективностью эксплуатации, но стоит при этом достаточно дорого. Также ни один специалист не может дать гарантии в том, что печь будет оптимальна для конкретной бани и прослужит долгие годы.

При этом печи, создаваемые самостоятельно, – это настоящие произведения искусства, которые красивы на фото и при визуальном осмотре, а также обладают не худшими эксплуатационными характеристиками, чем магазинные изделия.


Произвести работы может каждый владелец бани с минимальным набором строительных навыков. В помощь ему в данной статье будет представлена подробная пошаговая инструкция с набором рекомендаций от специалистов. Итак, далее представлены данные о том, как делается печка для бани своими руками с соблюдением всех мер по безопасности.

Историческая справка о банных печах

Издревле печи банные создавались практически в каждом дворе, но при этом в них даже не было дымохода, и угарный газ выводился через входную дверь. В связи с этим возникло такое понятие, как «мыться по-черному». При этом устройство такой печи обладало высокой практичностью и абсолютной огнеупорностью. Использовался в строительстве экологически чистый (натуральный) глиняный кирпич, который выкладывался в форме купола.

Внутрь этой конструкции монтировались металлические прутья для удержания нагревательных камней. В свою очередь камни прогревали объемную емкость с водой. Результатом работы такой печи становился мягкий пар, благотворно влияющий на организм посетителя бани.


С течением времени изготовление печи для бани перешло на новый уровень и ее конструкция была модифицирована первообразным дымоходом, который был далек от идеала, но при этом с отведением угарного газа справлялся на отлично. В связи с такой модификацией эстетичность и функциональность установки повысилась.

Наконец, бани получили свою конечную конструкцию, которая снизила расходы на эксплуатацию, увеличила эффективность и полезность проведения процедур.

Основные требования к печам, устанавливаемым в банях

На сегодняшний день самостоятельно можно собрать печь, которая по эксплуатационным характеристикам практически ни в чем не будет уступать агрегату заводской сборки. Современная банная печка ручной сборки практически настолько же эстетична, экономна и проста в эксплуатации, как и покупная. В вопросе использования топлива банная печь, собранная своими руками, также может быть дровяной, газовой, жидко- или твердотопливной.


Когда осуществляется производство печей для бань нужно помнить о ряде требований, которым должно соответствовать данный агрегат:

  1. Высокая мощность производства тепловой энергии с широким диапазоном ее регулирования. Если это условие не соблюдается, то печь может не быть универсальной для бань различной конструкции. Дровяной сруб будет прогреваться отлично, а на каркасную постройку при этом мощности ее не хватит.
  2. Важно иметь в ее устройстве аккумулятор тепловой энергии и генератор пара, чтобы постоянно осуществлять контроль за температурным и влажностным режимом в парилке и остальных помещениях бани.
  3. Также стоит позаботиться о средствах регуляции конвекции воздуха.
  4. В конструкции должны отсутствовать поверхностные элементы, температура которых может превышать 150 градусов по Цельсию.

Также, помимо всех перечисленных параметров, нельзя забывать и об индивидуальных особенностях, которыми определяется устройство печей в бане: габариты растопочной камеры, пожарная безопасность и т.д.

Чем различаются «холодный» и «горячий» типы конструкции

Названия «холодная» и «горячая» печь появились из-за того, что используемые при ее производстве материалы могут нагревать или не нагреваться при эксплуатации. К примеру, стенки «горячей» печи могут прогреваться до 100 градусов по Цельсию.

Преимуществом ее является то, что за кротчайшие сроки с ее помощью можно затопить баню, даже если в ней отсутствует отопительная система и она редко используется. В случае с «холодной» конструкцией такое невозможно. Недостатком «горячей» печи является чрезмерное нагревание помещения, которое нередко возникает при неконтролируемом процессе топки.

Преимуществом же «холодной» печи является то, что температура ее стенок чаще всего не превышает 50 градусов по Цельсию, а потому повышается безопасность ее эксплуатации.


Но при этом воздух в парном отсеке нагревается по следующей схеме:

  1. Специальные каналы в конструкции печи втягивают в себя холодные воздушные массы.
  2. Проходя нагрев на огне, воздух повышает свою температуру.
  3. Через каналы в верхней части конструкции выходит воздух мягкий, безопасный, но не менее благотворно влияющий на человеческий организм.

Таким образом, если было решено, как сделать печь для бани своими руками, то успешно регулировать температурный и влажностный режим в парном отсеке можно будет при использовании «холодной» печи.

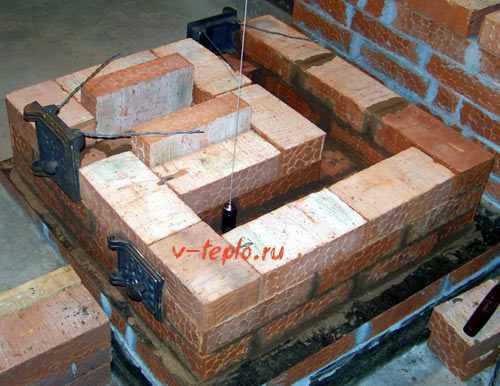

Закладная печь из кирпича – вековая традиция

Создавая печи для бани на дровах своими руками, в первую очередь задумываются о кирпичной кладке, поскольку конструкционно такая печь проверена годами и описана неоднократно.

Отличительные особенности:

  • при закладке используется огнеупорный кирпич;
  • зольник конструкционно располагается ниже уровня топки;
  • решетка под камни используется чугунная или стальная;
  • все отходы горения выводятся через дымоход;
  • под горячую воду установлен змеевик;
  • топка закрывается дверцей.

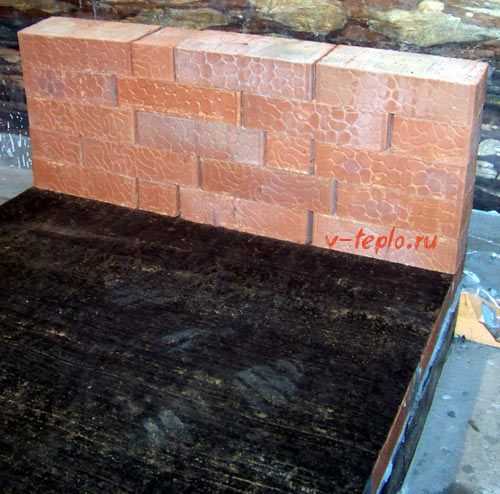

Вес кирпичная кладка имеет большой, а потому требует заливки отдельного фундамента поверх общего основания бани. Важной особенностью раствора, при помощи которого осуществляется кирпичная кладка, является отсутствие в его составе цемента, неустойчивого к воздействию влаги. Взамен этому строительному материалу приходит глина, которая обладает абсолютной влагостойкостью. Читайте также: "Как построить печь из кирпича для бани – от теории до практики".

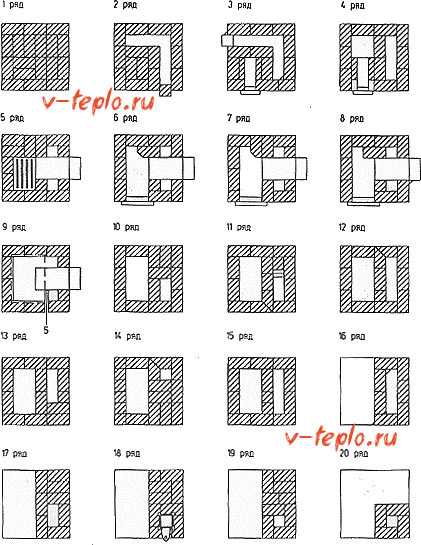

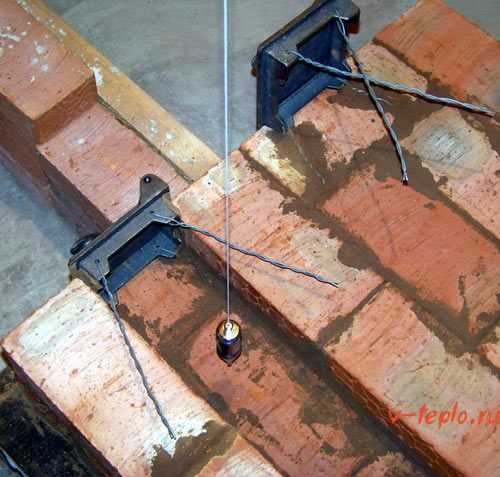

Каждая кладка имеет уникальную схему и при ее правильной реализации можно получить высококачественную печь, которая прослужит долгие годы. К примеру, круглая печь в баню не может обладать достаточными эксплуатационными характеристиками, но если ее делать из металла, а не из кирпича, то эффект будет совершенно другим. По стандарту кладка имеет более простые геометрические формы: квадрат, прямоугольник.

Печь из металла – современность и качество

Для кого-то кройка и варка металлоконструкций куда более простое занятие, чем кладка кирпича. Использоваться в работе могут: стальные листы, трубы и т.д. Достаточно будет их разрезать, а при сборке металлические печи состоят из тех же функциональных частей, что и кирпичная. Естественно, отличается конструкция и с эстетической точки зрения. По чьему-то мнению более оригинально на фото и при визуальном осмотре выглядит кирпичная кладка, а кому-то больше нравятся металлические конструкции более современного вида.

Печная топка в металлической конструкции со временем приобрела определенные изменения. Называются они теперь газогенераторными и работают по следующему принципу: в одном отсеке сжигается топливо, а во втором сжигают продукты его сгорания. В связи с такой двухэтапной обработкой топлива можно увеличить производительность печи примерно на 20 процентов.


Самый большой недостаток, которым обладают металлические банные печи, – это чрезмерное нагревание элементов, а потому безопасность эксплуатации такой конструкции снижается. Исправляется этот недостаток путем обкладки печи специальным огнеупорным кирпичом, либо, сделав навес стального экрана (конвектора), который позволит распределить горячие воздушные массы равномерно по всей парной и другим помещениям бани. Благодаря тому, что топка будет остывать под воздействием комнатного воздуха, а не различных охлаждающих установок, предельная длительность ее эксплуатации увеличится.

Что касается газовых и электрических банных печей, то они небезопасны даже после производство на специализированном предприятии. О самостоятельном производстве такой печи даже не стоит задумываться, поскольку уровень пожаро- и взрывоопасности в них очень высок. Лучше всего продумать грамотную схему, по которой будет создаваться печь в баню из металла, не уступающая по характеристикам современным агрегатам.

Наиболее простые варианты исполнения самодельных печей

Новичкам в банном деле следует изучить особенности простейших печей, которые не сложно будет смонтировать и использовать. Основные же функции такая конструкция будет выполнять на высочайшем уровне: отапливать помещения бани, нагревать воду и создавать пар, благотворно влияющий на организм посетителей.


Речь идет о следующих конструкциях:

  • печь-каменка;
  • модифицированная каменка, отличающаяся от первой версии специальным отверстием в стенке топливника;
  • печь с котлом под нагрев воды;
  • улучшенная печь-каменка со стенкой, перенаправляющей горячие газы;
  • печь-каменка, в которую монтируется поддувало для отведения газов;
  • печь-каменка из металлической трубы.

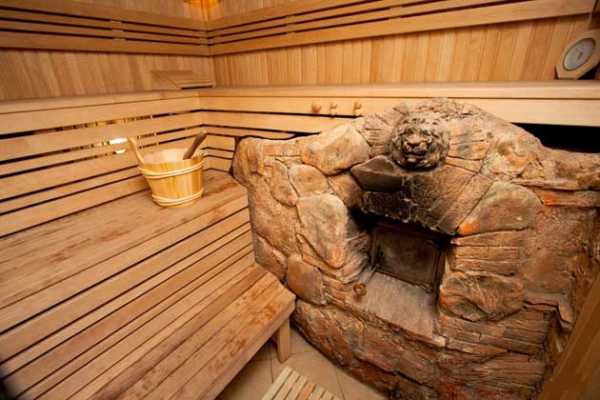

Также, легко закладывается печь каменная. Толщина стенок такой печи должна составлять от 13 до 25 сантиметров, а для прогревания следует использовать камни от 1 до 5 килограмм. Лучше всего использовать гранит, бут или голыш.


От использования кремня следует отказаться, поскольку при накаливании он трескается, деформируется и вовсе разлетается на части. Максимизировать аккумуляцию тепла в печи можно, если к камням докладывать чугунные чушки, чтобы они сочетались с камнями в соотношении 20:80 процентам.

Емкости для воды в печах необходимо устанавливать на стенки печи, либо на специальные подборки. Также можно подвесить котел на прочных тросах поверх топки. Решетки под камни могут быть спаяны из толстой стали, либо сварены из чугуна (прочитайте: "Как сварить печь в баню – делаем сами своими руками").


Итог

В статье подробно описаны печи для бани, создаваемые своими руками. Если учитывать все параметры, которые должны соответствовать конструкции банной печи, то эффективность ее будет высока. Всегда можно доверить сборку печи профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения печи в эксплуатацию.

banyaspec.com

Печь для бани своими руками из металла с баком для воды чертеж

При создании бани всегда встает вопрос о ее обогреве. Выбирая из готовых вариантов, лучше отдать предпочтение тому, который будет не только качественным, но и экономичным. При отсутствии средств на строительство каменного источника обогрева можно сделать печь для бани своими руками.Вариант оформления бани с металлической печкой



При самостоятельном изготовлении печи важно держать под рукой необходимые инструменты, набор чертежей для строительства банных самодельных печей и обладать опытом сварщика. При работе с листами стали учитывайте, что при температуре в +150 градусов происходит изменение свойств железа, при +250 пропадает его выносливость при постоянных нагрузках, а при +550 сталь становится темно-коричневого цвета, что свидетельствует об изменении линейных свойств.

Особенно осторожно требуется работать при разогреве металла до +900 градусов! При такой температуре возможна нежелательная деформация будущей печи.

Цветовая палитра каления стали



Учет названных нюансов обеспечит:

  • продолжительную аккумуляцию тепловых масс;
  • прогрев бани и поднятие в ней температурного режима в короткий срок;
  • высокий уровень безопасности для моющихся людей.

Кроме того, для таких печей не потребуется много места благодаря их небольшим размерам.

Баня должна поддерживать температурный режим от +50 градусов. С этой целью рекомендуется устанавливать самодельные печи для бани из металла. В их использовании есть следующие плюсы:

  • малогабаритные конструкции, что актуально для небольших помещений;
  • нельзя задохнуться, так как такая железная «самоделка» выводит продукты горения через дымоходную трубу;
Металлические печи различных габаритов и типов



  • за счет высокого коэффициента теплоотдачи происходит быстрый прогрев парного помещения. В среднем около 1,5 часа;
  • срок годности, напрямую зависящий от качества выполненной работы и материалов;
  • отсутствие задымленности при растопке бани сырой древесиной;
  • невысокая себестоимость.

У таких самодельных металлических печей есть и некоторые минусы:

  • малые габариты конструкции исключают использование в просторных банных помещениях;
  • быстрый период остывания. Чтобы печь грела, тепло необходимо постоянно поддерживать;
  • высокая вероятность воспламенения расположенных рядом со стенками конструкции предметов.

Существует 3 варианта:

  1. Открытый – с небольшим по объему баком для воды и каменкой открытого типа. Для усиления коэффициента теплоемкости такой печи для бани потребуется накрыть камни оцинкованной крышкой.
  2. Закрытый. Для увеличения теплоемкости снаружи и изнутри производят выкладку из огнеупорного кирпича с применением скрепов из металла, размещают специальную решетку.
  3. Комбинированный. При таком варианте формируется полный набор: 2 задвижки, топливник, решетка, 2 патрубка (диаметром 10 см и 14 см), поддувало и предусматриваются 4 отверстия для трубы и обводного колена. Для этого используются листы из стали толщиной около 0,5 см.

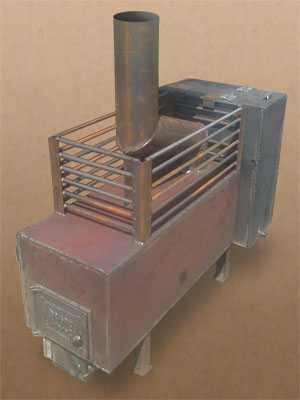

Металлическая печь с открытой каменкой



Также печь для бани бывает холодного и горячего типа. Первая подходит для отапливаемых помещений. О ее стенки невозможно обжечься, так как они прогреваются они лишь до +50 градусов. Второй вариант не позволяет контролировать температуру в бане и применяется при нерегулярном пользовании парилкой.

Типы печей в зависимости от вида топлива:

  • электрические – корпус с ТЭНом и специальные элементы для изоляции тепла;
  • дровяные. Необходимо много древесины в качестве топлива, длительное время прогрева помещения и постоянный контроль;
  • газовые. Они удобны и надежны благодаря наличию предохранительного устройства, которое реагирует в момент уменьшения подачи уровня газа или при полном его отключении.

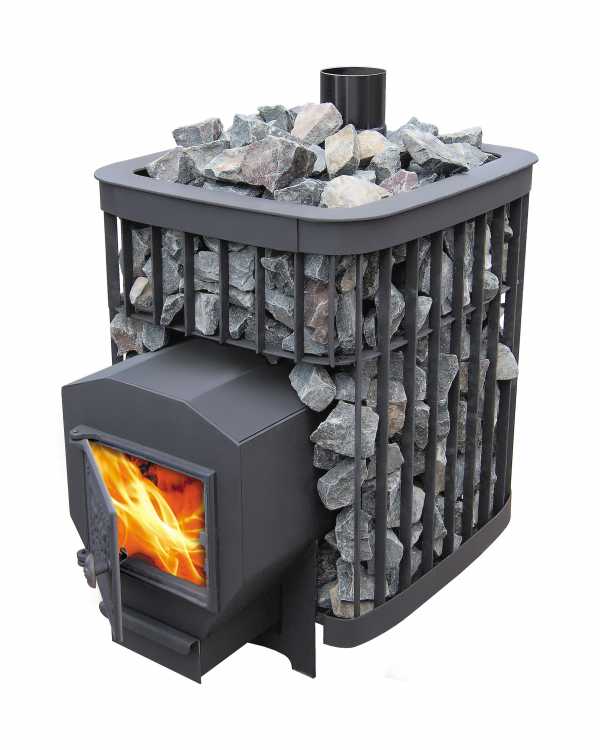

Металлическая печь на дровах

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Основные составляющие металлических печей

Их наличие предусмотрено во всех банных конструкциях.

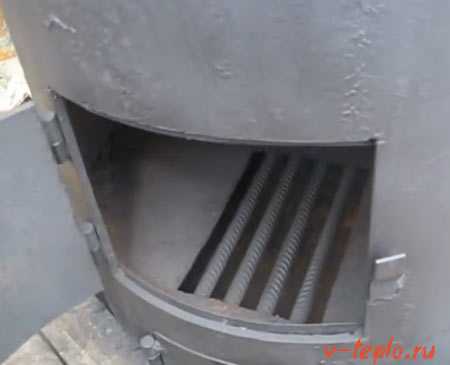

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

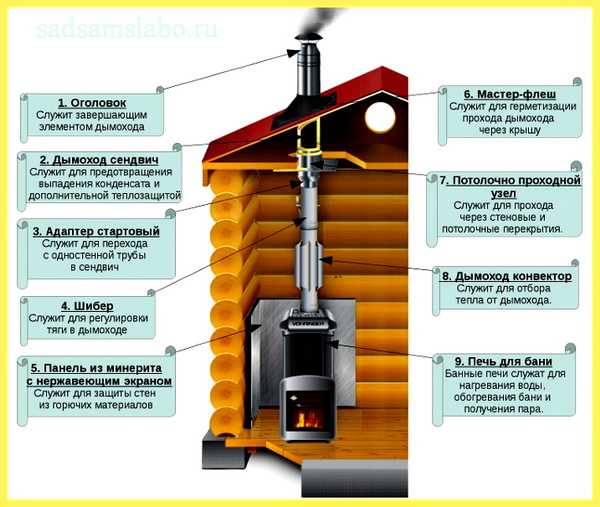

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Дополнительные элементы

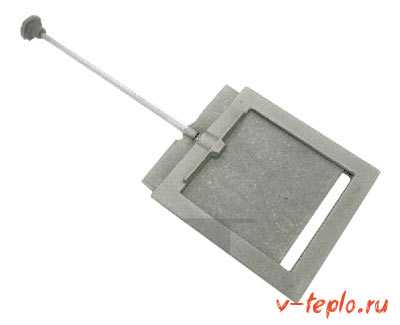

К ним относятся дверцы и решетки. Для экономии времени их приобретают в готовом виде.

Чертежей и вариантов много, но набор составляющих элементов примерно одинаков.

Инструменты

Для начала работы потребуется подготовить:

  • болгарку;
  • сварочный аппарат;
  • измеритель;
  • ножницы для металла;
  • колосник;
  • лист стали 0,8 см;

Колосник для печи

  • дымоход;
  • металлическую трубу толщиной 0,5-1 см;
  • кран для подачи воды на камни;
  • квадрат 1х1 см;
  • дверцы для каменки, поддувала и топки;
  • сантиметровый прут;
  • камни;
  • карандаш;
  • ведро для мусора;
  • плоскогубцы.

Важные нюансы

Предварительно требуется определить место под будущую конструкцию. При необходимости выкладывается фундамент и два ряда кирпичей. Под ним делают котлован глубиной 70 см. Его дно присыпается песком и сверху битым кирпичом. Далее монтируется каркас и опалубка, после поверхность заливается бетоном.

Фундамент под металлическую банную печь

Важно помнить:

  • зазор между печью и стеной не менее 1 м;
  • на стену возле конструкции необходимо прикрепить фольгу;
  • дымоход лучше сделать из сэндвич-трубы с теплоизоляционным слоем;
  • в месте стыка крыши и дымохода требуется сформировать узел прохода;
  • конструкцию лучше обнести кирпичом для предотвращения ожогов.

Печь-каменка

Это простая разновидность имеет несколько способов создания.

Вариант 1

С использованием железной бочки без дна и верха. Полученная емкость наполовину заполняется кирпичами, положенными на ребро, и колосниковой решеткой, уложенной сверху. В остальные 2/3 пространства помещаются камни, устанавливается дымоход. В конце такая самодельная печь в баню накрывается крышкой  из листов стали.

Вариант 2

Кирпичи для строительства печи-каменки не используются. Последовательность работ:

  1. Подготовить схемы и необходимые инструменты.

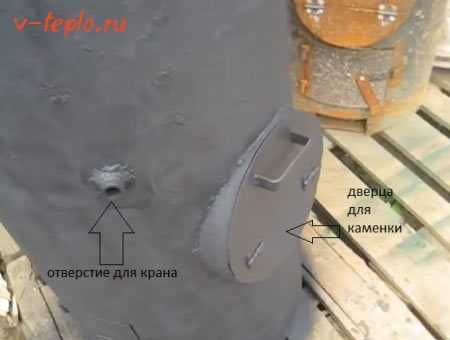

  2. В длинной трубе вырезать отверстие под поддувало размерами 5х20 см. Внутри трубы над ним зафиксировать крепление для колосника.
  3. Для топки сформировать отверстие 25х20 см. Над ним смонтировать крепления для прутов, размер которых около 1 см.
  4. С другой стороны печи создать отверстие, в которое будет подаваться жидкость. В каменку уложить камни.
  5. Сделать прорезь под дымоход. В нижней части трубы установить кран.
  6. Сформировать крышку на нагревательный бак с прорезью под дымоход, петлей и ручкой.
Печь-каменка с двумя отсеками

Вариант 3

В данной печи предусмотрены 2 каменки. Изготавливается она по аналогии с предыдущими. Разница в том, что для соединения двух каменок используют 4 пластины.

Другие возможные разновидности

Помимо печей-каменок актуальны:Печка-буржуйка



  • обычная печь горизонтальной формы. Используется пропановый баллон и обрезные остатки металлопроката. Вырезаются проемы под дверки и дымоходную трубу, на уголки фиксируется решетка из колосников, а крышка устанавливается на исходное место. Монтируются ножки и створки;
  • вертикальный котел для бани. Он состоит из топливника, водного бака и каменки закрытого типа. Потребуется заранее сформировать заготовки дна крышки и перегородок, произвести процесс сварки круглых колосников. Составляющие элементы делают по описанной выше схеме.

Многие чертежи печей для бани, изготовленных из металла, предусматривают горизонтальные и вертикальные варианты конструкции с выходом топки в отдельное помещение, с закрытой и открытой каменкой. Также распространена самодельная печка-буржуйка. Это обыкновенный металлический ящик с дверкой и трубой. Она требует много топлива при невысоком показателе теплоотдачи.

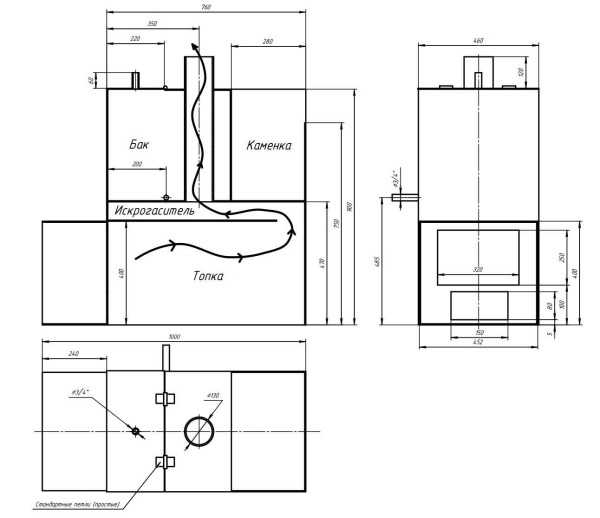

 Образец чертежа печи из металла для самостоятельного изготовления

Заключительная отделка

Независимо от типа и размеров печи для бани конструкцию необходимо обработать термоустойчивой эмалью. Для этого поверхность обезжиривается, а затем органический состав наносится в несколько слоев.Нанесение термоустойчивой эмали



Готовые печи нельзя запускать в работу сразу. Прежде всего, принудительно или естественным способом просушите банное помещение.

Придерживаясь названных советов и обладая опытом сварки, вы получите печь, радующую долгие годы. Выбирайте вариант, который оптимально впишется в банное помещение и не «съест» дополнительную площадь.

jsnip.ru

Самодельные металлические печи для бани: схемы и чертежи

Строительство печи всегда требует аккуратности и соблюдения всех технологических требований. Особенно это касается конструкции для бани, так как печка считается ее самой главной деталью.

Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:

  • закрытой;
  • открытой.

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.
Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Технология изготовления

Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Важно! Чтобы построить печь, лучше взять толстый листовой металл. Конструкция будет устойчивой, ее не поведет от сильного нагрева. Она будет выделять намного больше тепла.

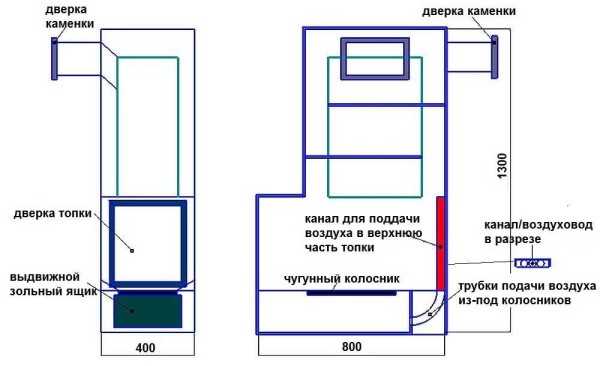

Проект самодельной металлической банной печи

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».



К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Похожие статьи:

pechnoedelo.com

Печь для бани своими руками

Практически у каждого владельца частного дома, дачи или загородного коттеджа возникает желание возвести на своем участке настоящую баню, в которой можно было бы с удовольствием отдохнуть и поправить здоровье. Сердцем любой парной является печь. Разобравшись в технологии, этот агрегат можно будет сложить своими руками, сэкономив довольно ощутимые денежные суммы на услугах сторонних печников и строителей.

Печь для бани своими руками

Подготовка к строительству печи

Для самостоятельного обустройства банной печи не нужно владеть никакими особыми строительными навыками. В наличии должны быть лишь эскизы, чертежи, инструменты, материалы и некоторое количество времени.

Преимуществом самостоятельного строительства печи является то, что вы будете полностью контролировать процесс возведения агрегата и сможете, в частности, сэкономить на используемых материалах. Вовсе необязательно, чтобы они были самыми дорогими. Подойдет даже тот материал, который остался от предыдущих строительных работ.

Для установки печи нужно подобрать такое место, чтобы одной частью агрегата обогревалась непосредственно парилка, а другая его часть создавала комфортные условия в предбаннике и комнате отдыха.

Печь для бани

Работа по обустройству банной печи требует наличия целого ряда инструментов и материалов. Подготовьте их заранее, чтобы не отвлекаться на такие мелочи в будущем.

Кирпичная печь в баню

Набор для строительства печи своими руками

  1. Кирпичи.
  2. Уровень.
  3. Плоскогубцы.
  4. Емкость для замешивания строительного раствора.
  5. Молоток.
  6. Ведро.
  7. Лопата для рытья котлована.
  8. Мастерок.
  9. Отвес.

Перед тем как приступать к «полноценной» кладке, настоятельно рекомендуется выложить хотя бы несколько рядов печи «насухо», т.е. без применения раствора. Это позволит сориентироваться и выбрать максимально правильное направление действий.

Внутренние работы и обустройство фундамента

В первую очередь выполняются внутренние работы в помещении, выделенном для установки печи. Изучите стены и перегородки рассматриваемой комнаты. Если они выложены из горючих стройматериалов, нужно будет предварительно выполнить некоторые действия. Прежде всего, купите асбестовый картон и зашейте им поверхности, контактирующие с топливником. Поверх асбестового гипсокартона закрепите листовой металл. Этот материал должен иметь не менее 4 мм в толщину.

Важно, чтобы печь была установлена на расстоянии не менее 30 см от незащищенных поверхностей и не менее 25 см от защищенных.

Как построить печь для бани

Банная печь – это довольно тяжелая конструкция, поэтому ее лучше строить на индивидуальном фундаменте. Делается это предельно просто. Сначала роется котлован глубиной порядка 70-80 см. Дно ямы засыпается примерно 15-сантиметровым слоем важного песка, сверху него – слой битого кирпича либо щебенки. Далее нужно обустроить опалубку из деревянных досок и можно заливать бетонный раствор. По периметру опалубку следует заполнить крупнофракционным песком.

Фундамент подлежит обязательной гидроизоляции. В бане с ее функциями отлично справятся 2 слоя рубероида. При отсутствии гидроизоляции фундамент будет постепенно разрушаться, что очень опасно для печки и в целом бани.

Из чего делать печь?

Для кладки банной печи рекомендуется использовать высококачественный кирпич. Раствор для строительства готовится из глины. Подходит материал, добытый не менее чем с 50-сантиметровой глубины. Глина должна быть несколько влажной, чтобы ее можно было безо всяких сложностей обрабатывать.

Второй важной составляющей кладочного раствора является песок. Он должен быть максимально чистым, какие-либо дополнительные примеси не допускаются. Предварительно просейте материал через сито, чтобы избавиться от ненужных сторонних включений. Лучше всего использовать горный песок. Речной песок для приготовления такого раствора лучше не применять, т.к. его песчинки имеют округлую гладкую форму, из-за которой качество сцепления будет снижаться.

Разомните глину с помощью т.н. «весла» и приступайте к приготовлению раствора. Смешайте вместе основные компоненты, добавьте к полученной смеси воду и, вооружившись дрелью со специальной насадкой либо же полноценным строительным миксером, перемешивайте смесь, пока она не достигнет консистенции густой сметаны.

Для проверки готовности смеси достаточно взять сухую палку и окунуть ее в раствор. Если на поверхности палки останется слой раствора толщиной порядка 2 мм, то смесь уже готова к применению. В случае же если раствора меньше, в смесь нужно добавить еще воды. Если на палке остается больше смеси, добавляется песок.

Руководство по возведению банной печи

Перед началом кладки кирпичи следует вымочить. Для этого положите их в емкость с водой на пару минут. На каждом этапе кладки вам будет нужен предельно простой в использовании, но очень полезный и важный инструмент под названием строительный уровень.

Контролируйте ровность кладки, отклонения способны привести к необратимым и категорически неблагоприятным последствиям.

Первый ряд кирпичей кладется насухо. Второй и дальнейшие ряды надо размещать так, чтобы свежеуложенные кирпичи находились на стыке соседних кирпичей прошлого ряда. В 3-м ряду обустраивается поддувальная дверца. Для ее закрепления подойдут полоски стали или проволока.

Строительство печи своими руками

В 4-м ряду нужно подготовить углубления для сбора золы и вентиляционные решетки. Задняя стенка решетки должна быть округлой. Чтобы соблюсти это правило, используйте осколки кирпича. Установите поддувальную дверцу, колосник, дверку топочной камеры. По возможности следует использовать дверцы из чугуна. Они отличаются наиболее высокой прочностью и стойкостью к воздействию огня.

Установка дверок в кирпичной печи для бани

В процессе выкладки 8-го ряда нужно обустроить перегородку для дымоотводящей трубы. На 14-м ряду устанавливаются швеллеры. В передней стене оставляется проем под емкость с горячей водой. Основа разделительной перегородки делается из половинок кирпичей. Следующие ряды выполняются аналогично начальным. Выложите еще несколько рядов и сделайте дверцу, через которую будет уходить пар. Обложите емкость под горячую воду битым кирпичом. В конце установите трубу для отведения дыма.

Обустройство дымохода

Устройство дымохода для печи бани

Размер дымохода определяется в соответствии с характеристиками печного агрегата. Если печь массивная, то и труба должна быть довольно габаритной с соответствующим диаметром сечения. Стенки дымоотводящей трубы должны иметь толщину не менее 15 см. В идеале труба должна быть проложена без изгибов. Прямой дымоход – наиболее оптимальный и безопасный вариант. Минимально допустимая длина дымовой трубы – 500 см. Конструкция обязательно должна быть оборудована заслонкой.

Дымоход для бани

При выкладке печи следите за тем, чтобы ее внутренняя поверхность была максимально гладкой. Любого рода дефекты и сколы недопустимы. Внутреннюю поверхность нельзя обмазывать глиной, т.к. при нагревании она может отслоиться, из-за чего дымоход засорится.

Перед запуском готовой печи в эксплуатацию конструкции нужно дать просохнуть. Сушка может быть принудительной и естественной. В естественных условиях на сушку понадобится около 2 недель. За это время испарится лишняя влага, и конструкция станет максимально прочной. Преимуществом естественной сушки является то, что печь будет просыхать максимально равномерно, а это практически полностью исключает риск возникновения трещин.

При желании сократить время сушки следует обратиться к принудительным методам. Обычно печь попросту протапливается с применением древесной щепы либо бумаги. При условии соблюдения всех требований в процессе строительства, поверхность печки равномерно прогреется примерно до 90 градусов. Топка продолжается до полного высыхания конструкции. В среднем на это уходит 3-5 дней.

После завершения сушки внимательно проверьте печь на предмет наличия трещин и прочих дефектов. Любые из них должны быть заделаны в кратчайшие сроки. После этого можно запускать печь в полноценную эксплуатацию либо же выполнить дополнительную внешнюю отделку.

Схема порядовки дымохода

Финишная отделка печки

Выполнение данного этапа остается на усмотрение владельца. Поверхность печного агрегата можно оштукатурить глиняным раствором с включением гипса либо асбеста. После оштукатуривания печь будет иметь более законченный и привлекательный внешний вид, дополнительно возрастут показатели ее пожаробезопасности.

Печь для бани

Иногда перед нанесением штукатурки на поверхность печи прикрепляется армирующая сетка. Использование этого приспособления способствует повышению прочности декоративного слоя.

Прежде чем приступать к отделочным работам печку нужно тщательно протопить. После завершения оштукатуривания поверхность затирается до получения максимально ровного покрытия и отделывается побелкой.

Печь для бани

Для отделки печи подходят самые разнообразные способы. Наиболее простым вариантом является рустовка. В процессе ее выполнения на штукатурном слое создаются небольшие канавки малой глубины. Выглядит очень красиво и оригинально.

Также печь можно отделать гашеной известью либо же покрасить. Для отделки таких агрегатов применяются специальные клеевые краски.

При наличии достаточной суммы денег и желания владелец может приобрести изразцы либо глазурованную плитку и использовать этот материал для отделки своей банной печи.

Таким образом, в строительстве печи для бани своими руками нет ничего особо сложного. Следуйте полученным рекомендациям и у вас все получится. Удачной работы!

Видео – Печь для бани своими руками

tolkostroyka.ru

чертежи с размерами, фото банной железной печки, как сварить металлическую конструкцию

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и скоростью нагрева.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские предлагают услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающий совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно, особенно если имеется опыт работы со сваркой.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

  • Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделя

ogon.guru

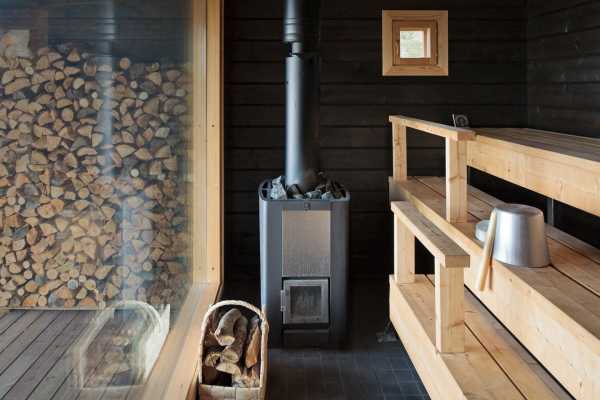

Железные печи для бани своими руками как сделать печь в баню из металла + фото

Возможно, вы уже выстроили парилку самостоятельно или только планируете это сделать. В таком случае знать, как делаются железные печи для бани своими руками просто необходимо. Кирпичные изделия по некоторым параметрам превосходят упомянутые нагреватели, но найти хорошего мастера и договориться за сносную цену довольно сложно.

Взвешиваем все за и против

Что выбрать?

Невозможно сделать правильный выбор, не обдумав всех подводных камней. Положительные стороны:

  • Простота монтажа. Обычно установка сводится к выбору места и выводу дымохода. В некоторых случаях топка находится в комнате отдыха или предбаннике, тогда необходимо предусмотреть соответствующий проем в перегородке.
  • Простота обслуживания и ремонта. Почистить такую конструкцию значительно легче, чем кирпичную.
  • Удобство установки бака для подогрева воды.
  • Быстрый нагрев. Кирпичным аналогам может потребоваться до 5 часов, чтобы развить ту температуру, которую металлическая печь наберет за 1 час.
  • Доступность материалов для самостоятельной сборки.
  • Возможность творческого подхода. Собрать конструкцию можно такого вида, который будет лучше подходить под общий интерьер.

Минусами такой конструкции являются:

  • Сложность создания условий пара настоящей русской бани.
  • Сильный разогрев самого агрегата, что может привести к ожогам.
  • Быстрое остывание. Если вы планируете пребывание в бане на протяжении нескольких часов, тогда ее периодически нужно будет подтапливать.
  • Высокая пожароопасность при неправильном монтаже.
Обратите внимание! Для того чтобы было легче выполнять сборку и последующий монтаж, перед началом работ хорошо было бы подготовить примерные чертежи всей конструкции.

Отдельный фундамент

Фундамент под массивную железную печь

Какой бы вариант вы ни решили использовать, важно, чтобы под печь был заложен отдельный фундамент. Делается это для того, чтобы снизить нагрузку на лаги, а также предотвратить возможность возгорания напольного покрытия и впоследствии всей бани.

Обратите внимание! Можно установить приобретенную металлическую печь и без фундамента, но самодельная конструкция, обычно, имеет немалый вес, поэтому лучше под нее сделать мощное основание.
Свайный фундамент для печки

Основание должно быть рассчитано еще на этапе проектирования. Это очень важно, ведь в случае использования свайного фундамента желательно разместить дополнительный опорный элемент под нагревателем. Когда все строение готово, это будет сделать невозможно. Но из каждой ситуации есть выход и можно изготовить бетонную подпорку. Для этого понадобится следующее:

  • Точно под местом расположения печи выкапывается яма глубиной в 50 см. Ее размеры должны превышать длину и ширину печки на 5‒10 см.
  • На дно укладывается слой песка в 10 см. Он хорошо трамбуется, после этого смачивается водой. После высыхания досыпается необходимое количество и снова трамбуется.
  • Изготавливается металлическая обрешетка и укладывается на подставки из кирпичей. При большой высоте решеток понадобится две (более 80 см). Можно до определенного уровня сделать бетонное основание, а остальное доложить кирпичом.
  • Из доски сбиваются щиты для опалубки. Желательно, чтобы между планками не было зазора. По возможности лучше использовать ламинированную фанеру, тогда конструкция получится с ровными торцами.
  • Внутрь заливается раствор и хорошо утрамбовывается. Лучше делать это при помощи вибратора, чтобы заполнить все щели и полости.
  • Поднять фундамент необходимо на несколько сантиметров выше уровня чистового пола.
  • Сверху укладывается гидроизоляция из рубероида или бикроста, чтобы отсечь попадание влаги к печи и внутрь помещения.
Обратите внимание! В местностях, где высокая подвижность грунта или очень неустойчивый верхний слой, углубляться необходимо ниже уровня промерзания. Только в таком случае удастся обеспечить требуемый упор.

Печь из автомобильных дисков

Печь из колесных дисков

Этот вариант является одним из самых простых в изготовлении. Из составляющих понадобится 4 диска от грузовика КамАЗ (если в планах есть монтаж бака для воды, то необходимо будет еще 2 диска) и листовой металл толщиной в 8 мм.

  • Листовой металл вырезается по диаметру отверстия диска. В середине делается окошко с размером 20×30 см. Привариваются металлические прутья диаметром в 12 мм через каждый см. Они будут служить колосниками. Затем эта деталь фиксируется к одному из торцов обода.
  • Второй диск с одной стороны закрывается точно таким же образом. Но в крышке необходимо изготовить отверстие под переходник для дымохода.
  • Два диска соединяются между собой. Необходимо следить, чтобы шов был без раковин, это необходимо для обеспечения хорошей тяги.
  • При помощи болгарки или плазменного резака вырезается дверца для загрузки дров. Ее размеры могут быть 20×30 см.
  • Делаются импровизированные петли из арматуры, которую загибают крючками и гаек. Можно использовать готовые решения для сварных изделий. Заслонка устанавливается на свое место. Изготавливается запорный механизм.
  • Снизу фиксируется еще один диск, он будет служить в роли поддувала. В нем изготавливается отверстие 15×30 см. Такого же размера изготавливается ящик для сборки золы. Он будет находиться как раз под колосниками, поэтому прогоревшие угли будут падать в него, его достаточно просто будет вытрусить в ведро.
  • Сверху крепится диск, который будет служить емкостью для камней. Его торцы можно не закрывать заглушками.
  • Для того чтобы изготовить бак для воды, две основы для колес свариваются между собой. Их торцы закрываются листовым металлом. В середине делается два отверстия и в них вставляется гильза. По внутреннему диаметру она должна быть больше дымохода, чтобы его свободно можно было пропустить.
  • В стенку бака вваривается патрубок на ½"с резьбой для крана. Его можно установить непосредственно на конструкцию или через металлический шланг вывести и смонтировать на стену.
  • Для заливки жидкости можно закрепить еще один патрубок для подвода шланга. Есть другой вариант – в верхнем торце делается небольшая дверца.
Обратите внимание! Для парилок на одного человека можно изготовить еще меньший по габаритам вариант. Для него понадобятся диски от «Волги». Принцип будет точно таким, как описан выше.

Печь из металлической трубы

Для того чтобы собрать такой вариант, из материала понадобится труба с внешним диаметром в 50 см (длина желательно не меньше 70 см), лучше, если толщина стенки будет 8 мм. Дополнительно нужен листовой металл 8 мм и кругляк диаметром в 10‒12 мм.

  • Чтобы было легче представлять рабочий процесс, необходимо знать, что в итоге труба будет располагаться в горизонтальном положении.
  • От одного из краев берется отступ в 10‒15 см. Делается вырез размером 20×35 см. С внутренней стороны приваривается колосник из отрезков арматуры. Вместо этого можно приобрести чугунный и сделать вырез четко под него. В таком случае он будет съемным, что облегчит чистку печи.
  • По диагонали от установленной решетки с отступом в 5 см от края делается отверстие под трубу для дымохода. Она вставляется и хорошо проваривается.
  • Торец, который ближе к трубе, закрывается при помощи листового материала. Верхняя часть вырезается по форме окружности, а нижняя так и остается прямоугольной, она будет служить подставкой.
  • Второй торец закрывается точно таким же образом.
  • Если планируется, что подкидывать дрова можно будет из самой парилки, тогда достаточно вырезать окошко размерами 20×33 см и закрепить дверцу по принципу, как описано в предыдущем варианте. Когда отверстие топки должно выходить в комнату отдыха, тогда необходимо сделать дополнительный выступ. Для этого замеряется ширина перестенка. Вырезаются прямоугольники длиной 20 и 33 см, а шириной на 5 см больше ширины стены. Они навариваются вокруг вырезанного отверстия в торце, и к ним фиксируется дверца.
  • Под колосником приваривается емкость с размером в 35×25×15 см. В листе, который закрывает торец трубы, вырезается отверстие размером 25×15 см, оно необходимо, чтобы в него установить совок для сбора золы. Тяга будет зависеть от того, насколько он выдвинут.
  • Из листового материала изготавливается емкость 40×20×50 см. Она приваривается к задней части печки и будет служить для нагрева воды. В верхнем торце бака предусматривается дверца для заливки воды. В нижней части врезается патрубок с резьбой на ½" для крана.
  • Для того чтобы уложить сверху камни, необходимо подготовить конструкцию, которая напоминает ящик без дна. Его размеры 20×40×20 см. При этом торцевые стенки должны повторять контур окружности, чтобы лечь впритык.
Обратите внимание! Если в семье есть дети, то всю конструкцию можно интересно декорировать. Например, ее можно сделать похожей на небольшой поезд. Для этого под топкой приваривается отбойник, как у настоящего локомотива, а по бокам круглые заготовки для колес.

Печь из листового материала

В этом случае вариантов будет масса. Проектировать можно под конкретные условия. Мы рассмотрим одну конструкцию, которую вы сможете подгонять под свои условия.

  • Из листового металла в 8 мм вырезаются заготовки. Пять размером 60×40 см, еще две – 40×40 см.
  • К днищу приставляется одна стенка. Она фиксируется при помощи сварочного аппарата несколькими прихватками. Металлическим угольником подгоняется угол под 90°. Приставляется задняя стенка 40×40 см и прихватывается к днищу и боковой стенке. Еще раз проверяется угол, если все соответствует, тогда можно хорошо проварить все швы.
  • Следующим шагом будет крепление еще одной боковой стенки.
  • С внутренней стороны на боках, на высоте 15 см, крепится два уголка 3×3 см. Они необязательно должны проходить через всю длину. Их цель – полочка для внутренней перегородки, так ее удобнее монтировать. Она укладывается на подставки и проваривается по всему периметру.
  • В ней делается вырез 20×30. На него наваривается готовый колосник или делается из круглой арматуры.
  • Закрепляется и проваривается верхняя часть конструкции.
  • На расстоянии 5‒7 см от задней стенки в верхнем торце делается вырез под патрубок для дымохода. Он вставляется на свое место и проваривается по окружности.
  • Монтируется лицевая стенка. В ней делается вырез 20×20 см под дверцу для загрузки поленьев. Ниже там, где находится отсек для сборки золы, изготавливается окошко размером 20×10 см. Под него изготавливается совок таких же размеров. Он будет регулятором тяги, а также позволит быстро чистить печку после протопки.
  • Чтобы организовать каменку, необходимо сверху еще наварить бортики. Их высота будет зависеть от того, сколько голышей необходимо разместить.
  • Бак для воды можно приварить к одной из боковых стенок. Он изготавливается по принципу, как описано для предыдущего варианта.
Обратите внимание! Лучше, чтобы каменка не закрывала пространство вокруг трубы. Дело в том, что камни хорошо сохраняются температуру, а это увеличивает скорость прогорания швов.

Советы по монтажу

Печка облицована кирпичом

Правильная установка печи внутри помещения гарантирует то, что будет достигнута желаемая температура.

  • Если загрузка дров будет осуществляться в самой парилке, тогда отверстие топки должно смотреть в сторону двери. Это очень важно, чтобы был достаточный приток воздуха. Это правило неактуально, когда поленья подкидываются из комнаты отдыха.
  • Печь разогревается до больших температур, что может привести к порче отделочного материала, чтобы этого не произошло, необходимо защитить пространство вокруг отопительного прибора. Для этого по периметру можно уложить огнеупорный кирпич под расшивку, это улучшит внешний вид и будет препятствовать перегреву.
  • Внутреннюю часть дымохода можно сделать по технологии сэндвич (две трубы, одна находится внутри другой, а между ними уложен огнеупорный утеплитель). Это позволит предотвратить возможные ожоги.
  • Место, где труба проходит через потолок или стену, дополнительно обкладывается огнеупорным материалом, также можно закрепить листы из нержавеющей стали.
  • Печь должна находиться как можно ближе к полке для сиденья, но на достаточном расстоянии, чтобы можно было спокойно перемещаться без опасности получить ожог.
Обратите внимание! Обязательно устанавливайте внутри градусник и песочные часы. Это позволит вам контролировать максимальную температуру и время, проведенное в середине. Если не следить за этим, то можно получить тепловой удар, последствия которого бывают очень печальными.

Нам очень интересно знать, как у вас получилось реализовать свой проект. Делитесь своими решениями, а также ссылками на фотографии в комментариях.

Видео

В этом видео показано, как сделать хорошую печь для бани из трубы:

Комментарии эксперта помогут вам определиться с выбором типа печки для бани:

Фото

Печь из двух труб

Печь для бани из газового баллона

Печь из листового металла

Банная печь с баком

Печь из стальной трубы

Самодельная печь для бани

Печь для бани на дровах

Из этой трубы будет сделана печь

stroysvoimirukami.ru

Печь банная своими руками - Школа по утеплению дома

07.09.2014

Печь в любой бане – ее основа. Она отвечает за качество влажности воздуха и температуру, которые должны быть максимально комфортны для человеческого организма. Кто-то отдает предпочтение классическим кирпичным конструкциям, кто-то более простым – металлическим. Среди огромного количества вариантов, есть возможность выбрать самый подходящий и построить печь для бани своими руками с небольшими материальными затратами.

Содержание статьи:

Особенность возведения простой кирпичной печи для бани

Безусловно, классическая печь банная должна возводиться из кирпича. Подобные конструкции значительно легче тех, которые устанавливаются в доме для отопления. Их единственное предназначение – вскипятить воду любым удобным методом и образовывать пар.





Другие варианты порядовок. Кликните для увеличения изображения

Один из простых вариантов порядовки приведен на изображении выше. Но прежде чем приступать к работе, необходимо возвести фундамент и подготовить песчано-глиняный раствор.

Основание необходимо углублять ниже точки промерзания почвы (около 0.5-1 м). Чтобы обезопасить себя от движения грунта, дно котлована делается с расширением.

Первые 15 см засыпают песчаной подушкой. Слив обильно ее водой, насыпают слой до 20 см битого камня или кирпича. Затем засыпается примерно такой же слой щебня.

Подготовив площадку под фундамент, устанавливаются опалубка, армирующий каркас и вливается бетон не достигая 15 см над уровнем земли. Зазор от демонтируемой опалубки засыпается смесью крупного песка и гравия.

Бетонная стяжка накрывается рубероидом и начинается кирпичная кладка первых двух сплошных рядов.

В качестве смеси для кладочных швов использую песчано-глиняный раствор. Каждый печник сам выбирает соотношение входящих в него компонент. Важны степень густоты (как у жирной сметаны) и хорошая липкость. Раствор должен не растекаться, а ложиться лепками и плавно разглаживаться.

Сравнение брикетов для отопления — узнайте их основные достоинства по сравнению дровами

Порядовка кирпичной банной печи

Возводиться печь банная своими руками должна на хорошо гидроизолированный фундамент на основе битума. Если позади имеются деревянные поверхности, придется защитить их от возгорания, соорудив небольшую стенку.

Укладывая ряды, необходимо следить за правильностью углов и горизонтальностью всех боковых поверхностей. Швы между кирпичами не рекомендуется делать толще 5 см, при этом недолжно оставаться даже малейших зазоров.

Второй, третий и последующие ряды обязательно кладутся на таким образом, чтоб перекрывались стыки двух нижних кирпичей.

Дверцу поддувала устанавливают во время работы над третьим рядом. Чтобы она стояла надежно, ее укрепляют оцинкованной проволокой. В кирпичах для этого вырезаются небольшие углубления.

Затем, согласно схеме, укладывается четвертый ряд. Здесь очень важно еще раз проверить насколько ровные углы и стенки.

Примерно в шестом-седьмом ряду устанавливается колосниковая решетка, разделяющая топочную и зольник. Ее монтируют в небольшое углубление, выбитое из кирпичей, размер которого должен незначительно превышать изделие (до 1 см в каждую сторону), так как металл будет при нагревании расширяться.

Рекомендуется использовать чугунные изделия, так как они лучше и дольше всех противостоят пламени. Здесь же необходимо подготовить и установить емкость, которая будет заполняться водой. Она должна вертикально держаться на боковых стенках кладки.

С восьмого по четырнадцатый ряды укладка ведется одинаково. Тут же продумывается перегородка, служащая началом дымохода.

С шестнадцатого по восемнадцатый ряды выкладывают как первый – каждый из кирпичей будет закрывать стыки на предыдущем ряду.

Примерно на девятнадцатом ряду нужно смонтировать дверцу, через которую будет выходиться пар. В двадцать первом ряду рамка паровой дверцы закрывается.

С двадцать третьего ряда устанавливают дымовую трубу. Ее размеры зависят от высоты помещения и конструкционных особенностей печей. Выводиться наружу труба должна минимум чем на 0.5 м над крышей.

Когда кирпичная печь для бани своими руками будет готова, можно приступать к финишной отделке. Наилучший и безопасный вариант – оштукатурить поверхности раствором с добавлением асбеста. Можно воспользоваться смесями гипса, глины и песка.





Схемы печи для бани. Кликните для увеличения изображения

Смотрите так же инструкцию по кладке печи Голландка

Видео урок по кладке своими руками

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

  • Стальными листами (более 5 мм)
  • Резаком (можно воспользоваться болгаркой)
  • Сварочным аппаратом
  • Трубы
  • Камни и шамотный кирпич
  • Металлические уголки
  • Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

  • Проще делать очистку от продуктов горения
  • Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

  1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
  2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
  3. Тут же можно приварить каркас ножек высотой до 15 см
  4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды
  5. Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна
  6. Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней
  7. Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем
  8. Обе конструкционные части печи воедино стыкуются и свариваются
  9. Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.


Вам может понравиться

v-teplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
