Печку в баню: чертежи и cхемы, пошаговый алгоритм

Содержание

чертежи и cхемы, пошаговый алгоритм

Одним из важных этапов обустройства частной бани на участке является изготовление и монтаж отопительной печи.

Громоздкие и трудоемкие печи из кирпича или камня можно оставить профессионалам, а вот сварить печь в баню из металла своими руками под силу даже начинающему банщику.

Содержание статьи

Характеристики и чертежи самодельных печей для бани

Металлические печи для бани и сауны – отопительные устройства, которые используются для обогрева помещений и подогрева воды. Самодельные конструкции обладают рядом отличительных характеристик:

  • доступность и дешевизна материала для изготовления;
  • компактные габариты и небольшой вес;
  • простая и универсальная конструкция;
  • быстрый и эффективный нагрев;
  • долговечность и практичность;
  • легкость в сборке своими руками;
  • простота в ежедневном уходе.

Важно! Для монтажа самодельной печи не требуется получения разрешительной документации.

Остановив свой выбор на сборке металлической печи, следует учитывать основные недостатки устройства. К ним относится:

  • постоянный контроль над работой прибора;
  • высокая вероятность получения ожогов при непосредственном контакте с металлической поверхностью;
  • пожароопасность.

Важно! Металлические печи обладают низкой теплоемкостью — для более продолжительного сохранения тепла их зачастую облицовывают защитным экраном из кирпича, оставляя зазор для прослойки воздуха.

Габариты печки просчитываются в индивидуальном порядке с учетом размера помещения, в котором она будет эксплуатироваться. Прежде чем приступить к изготовлению, необходимо тщательно изучить рабочие чертежи и схемы сборки.

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

  • Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
  • Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
  • Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
  • Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
  • Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
  • Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
  • Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

  • Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
  • Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
  • Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Технология изготовления металлической печи для бани своими руками

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент.

Оптимальный вариант для металлической конструкции – фундамент из бетона. Все работы проводятся в следующем порядке:

  1. В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
  2. На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
  3. Далее устанавливается опалубка из нешироких досок, верхняя часть которой должна быть на уровне чистового пола.
  4. Между досками устанавливается каркас из арматурных прутьев.
  5. Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
  6. После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

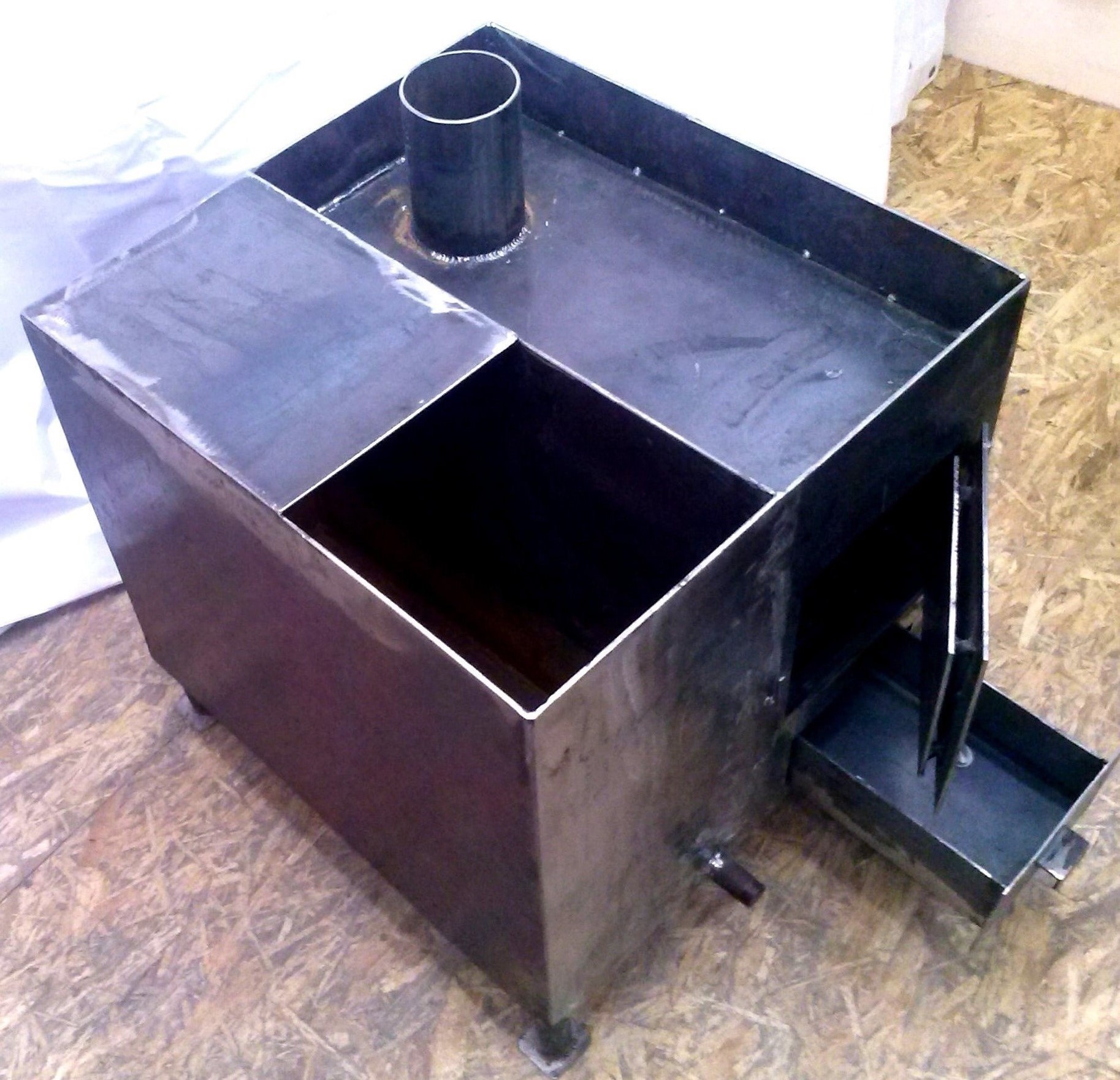

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

  1. Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
  2. Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
  3. Внутри корпус разделяется на три отделения – для золы, топки и каменки.
  4. Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
  5. Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
  6. В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.
  7. В заготовке для лицевой стороны с отступом в 4 см от нижней части проделывается отверстие 10 × 25 см в качестве дверки для зольного отделения. Отступив от изделия 4 см, проделайте еще одно окно 15 × 25 см для закладки топлива.
  8. Лицевая часть приваривается к конструкции.
  9. Во внутреннюю часть корпуса устанавливаются уголки на перегородку для колосников и фиксируются сваркой.
  10. На крыше проделывается выходное отверстие для трубы. Далее выполняется фиксация крышки по периметру.
  11. Выполняется установка трубы и фиксация сваркой по окружности основания.
  12. Монтируются защитные дверки при помощи фиксирующих элементов.
  13. На заднюю часть корпуса устанавливается водяной бак.
  14. Сверху на топочную камеру выкладываются банные камни.
  15. В завершении привариваются ножки, изготовленные из металлических уголков, длиной до 12 см.

Теперь любой владелец бани сможет сварить печь своими руками и создать практичное и надежное отопительное устройство.

Печь для бани своими руками

Современный строительный рынок предлагает самые разные модели банных печей: и на жидком топливе, и для дров, и на газу, и с множеством дополнительных функций. Правда, просят производители за такие агрегаты просто-таки баснословную сумму, и при этом нет никаких гарантий, что данная печь подойдет под требования конкретной бани и прослужит действительно долго. Зато то, что создают те, в ком живет дух русского мастера, — на века. А ведь сделать печь для бани своими руками не так и сложно – все, что понадобится, это подробная инструкция, пошаговые фото строительства и рекомендации опытных мастеров. Все это вы найдете в этой статье. Главное – подходить к делу не спеша и скрупулезно соблюдать технику безопасности печных работ.

Если вы решили заказать готовую печь, обращайтесь в крупные специализированные компании и магазины, например, в http://www.jadebest.ru, так как они напрямую работают с производителями.

Первые самодельные печи для бани – какими они были?

У многих современных мастеров самодельные печи для бань, которые делались на протяжении многих веков и до недавнего времени, вызывают искреннее недоумение: они строились без какого-либо дымохода, и угарный газ выходил из бани только через дверь. Вот почему наши предки говорили «мыться по-черному». Хотя, если не считать этого недостатка, сама древняя печь для бани имела вполне практичное устройство, очень устойчивое к воздействию огня. Так, из экологически чистого глиняного кирпича строился куполообразный очаг, напоминающий колодец. В нем на металлические прутья укладывались подготовленные камни, а на них ставилась емкость с водой по типу котла. Огонь под булыжниками накалял последние, а попадающая на них кипящая вода наполняла помещение бани мягким и обволакивающим паром.

Со временем русские мастера наловчились обустраивать какой-никакой дымоход для таких печей, и бани стали куда более эстетичными и функциональными. И даже больше – этот атрибут парных стал смысловым и организующим центром ее дизайна интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

Какой должна быть печь — требования к агрегатам

Современные печи для бань своими руками практически ни в чем не уступают заводским – они не менее эстетичны, точно также обеспечивают экономный расход топлива, так же мало места занимают в парной и тоже не требуют никакого сложного ухода.

Сама печь своими руками в баню может быть сделана и для дров, и для жидкого топлива, и для других источников энергии. Выбор ее типа зависит от особенностей самой бани, но в любом случае она должна отвечать определенным требованиям:

  1. Наличие достаточной тепловой мощности и широкого диапазона ее регулирования. Так, тепловая мощность одной и той же печи может оказаться вполне достаточной для брусовой бани и недостаточной для каркасной.
  2. Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги.
  3. Наличие средств регулирования конвекции.
  4. Практически полное отсутствие поверхностей, температура которых превышает 150?С.

Кроме всего перечисленного, согласно правилам печных работ, у банной печи есть еще свои требования к размеру топки, пожаробезопасности и других важных параметров.

Особенности конструкции современной заводской печи

«Горячий» или «холодный» варианты конструкции

В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

«Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов.

А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

Некоторые примеры конструкций печек

Кирпичный вариант — классика печного искусства

Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

Как сделать печку в баню

После строительства бани следует процесс обустройства в ней печки. Существует несколько вариантов банных печей, которые различаются между собой сложностью и технологией изготовления. Об особенностях сооружения печки для бани своими руками поговорим далее.

Оглавление:

  1. Печка в баню кирпичная или металлическая - особенности и различия
  2. Печь для бани из металла - технология изготовления
  3. Печка для бани своими руками из металла
  4. Печка для бани из кирпича - разновидности и изготовление

Печка в баню кирпичная или металлическая - особенности и различия

В качестве основных материалов для строительства печки в баню выступает кирпич или металл. Для того, чтобы лучше разобраться в особенностях каждой из печек, предлагаем рассмотреть преимущества и недостатки каждой из них:

1. В соотношении с принципом действия печи кирпичная печь действует периодически. То есть, после нагрева кирпича, который, кстати происходит более медленно, чем у металлической, кирпичная печка дольше сохраняет тепло. Париться в бане следует после того, как топливо прогорит в кирпичной печи. Металлическая же печь обогревает помещение в течение ее горения, то есть при постоянной подаче топлива.

2. В зависимости от скорости прогрева выигрывает металлическая печь. Для того, чтобы нагреть печку, изготовленную из кирпича потребуется от трех до пяти часов времени. Поэтому для использования бани следует позаботиться о предварительной ее топке, а это не всегда удобно. Для нагрева печки, сделанной из металла достаточно одного часа, но металлическая печка также и быстро остывает, по сравнению с кирпичной.

3. Условия пожаробезопасности. В процессе монтажа стальной печки требуется обустроить баню, таким образом, чтобы защитить ее от внезапного возгорания, так как металл склонен к слишком быстрому нагреву, а на его поверхности присутствует высокая температура, которая приводит к воспламенению предметов, находящихся рядом с ней.

4. Металлические печки устанавливают в помещениях небольшой площади, а кирпичные целесообразны для больших помещений. Если же стальная печка установлена в большой бане, то для ее нагрева потребуется потратить очень много топлива.

5. Цена. Строительство кирпичной печки обойдется в разы дороже, чем металлической. Во-первых, для покупки материала потребуется потратить больше средств, а во-вторых, технология обустройства качественной кирпичной печки предполагает ее строительство профессионалами, которые имеют определенный опыт работы в этой отрасли.

Печь для бани из металла - технология изготовления

Существует большое количество разнообразных металлических печей для бани. Они имеют открытую или закрытую топку. В соотношении с формой выделяют печки вертикального или горизонтального расположения, квадратные, круглые и т.д. Для изготовления печки используют бочки, трубы, стальной лист. Существует вариант обустройства печки, топка которой находится в одном помещении, а печь - в другом.

Выбор той или иной конструкции зависит от индивидуальных предпочтений хозяина бани и от конструктивных особенностей здания.

Предлагаем ознакомиться с одним из вариантов изготовления металлической печи. В процессе выполнения работ потребуется наличие:

  • стального листа, минимальная толщина которого составляет 7 мм;
  • трубы, в диаметре 0,5 м и с толщиной стенок около одного сантиметра;
  • прута или прямоугольника, толщина которого составляет один сантиметр;
  • колосника;
  • стальных деталей, из которых будет сооружаться поддувало, топка и каменка;
  • дымоходной трубы;
  • крана, который подает горячую воду;
  • болгарки;
  • сварочного аппарата;
  • двух метров трубы, выполненной из стали, толщиной боле одного сантиметра, труба будет разрезаться на две части, 60 см - используют для обустройства бака, а 90 см - для топки;
  • остальные части трубы используются для изготовления дверцы, топки и фиксации колосника.

Проект печи для бани предполагает изначальное изготовление топки и каменки. Учтите, что среди разнообразия различных проектов банных печей, лучше отдать предпочтение печке с закрытой топкой. Для того, чтобы налить в нее воду, открывается специальная дверца, таким образом, производится нагрев воды.

Первым делом, в трубе вырезается отверстие, которое будет поддувалом. Самый оптимальный размер поддувала составляет 200х50 мм. Над поддувалом приваривается фиксатор, на котором будет располагаться колосник - в виде стальной пластины.

Для покупки колосника следует обратиться в специализированный магазин или на строительный рынок.

Далее производится установка дверцы для топки. Оптимальным размером будет длина дверцы в 200 мм, а высота - 250 мм. Сверху навариваются стальные крепежи, на которых будут устанавливаться прутья. Учтите, что минимальный диаметр прута составляет 1 см. Более улучшенным вариантом будет использование металлического квадрата, сторона которого составляет 1 см. Альтернативной заменой пруту станет использование специальных колосниковых решеток, для покупки которых следует обратиться на строительный рынок.

В каменке, которая находится напротив топки сделайте отверстие. Таким образом, в процессе топки печки, на камни будет попадать вода. Установите в каменку талькохлорит или диабаз. Учтите, при выборе камней для печки в них не должна присутствовать слюда. В противном случае, при топке печи, будет происходить выделение, опасного для жизни человека, угарного газа. Применение гранита недолговечно, так как этот камень совершенно неустойчив перед воздействием тепла.

К печке приварите крышку, на которой будет находиться отверстие для дымоходной трубы. Для ее изготовления воспользуйтесь металлическим листом и болгаркой. Произведите монтаж трубы.

Следующий процесс сооружения металлической печки для бани предполагает установку бака, в котором будет нагреваться вода. Оставшуюся трубу приварите на крышку от печки. Установите кран, из которого будет течь горячая вода. Нагрев воды будет производиться с помощью дыма, который движется по дымоходу. Из стального листа изготовьте крышку для бака с водой.

Печка для бани своими руками из металла

Предлагаем рассмотреть еще один вариант изготовления металлической печки для бани. Для этого потребуется наличие стальных бочек. Трубы, в таком случае, имеют горизонтальное друг к другу расположение. Нижняя труба является топкой, а верхняя - каменкой. На крайнем участке печки располагается бак, в котором нагревается вода.

Для обшивки такого рода печки используется листовая сталь, которую устанавливают на швеллер, выполняющий роль опоры и поддувала.

В процессе закладки самого здания бани следует предусмотреть наличие в нем мелкозаглубленного фундамента, на который и устанавливается данная печь. Далее на фундамент ставят кирпич, и на него производится монтаж самой печки.

Металлическая печь в бане имеет свои особенности и правила монтажа, которые позволяют поддерживать пожарную безопасность в помещении.

Минимальное расстояние между металлической печкой и стеной составляет 100 см. Если в помещении присутствуют деревянные стены, то они в месте соприкосновения с печкой защищаются специальным утеплителем, имеющим фольгированное покрытие. Таким образом, удастся предотвратить появление перегрева или случайного возгорания дерева.

Кроме того, следует побеспокоиться о дополнительной изоляции дымоходной трубы. Для изготовления дымохода лучше всего подойдет сэндвич-труба с теплоизолятором. При использовании металлической трубы в качестве дымохода, следует побеспокоиться об обустройстве дополнительного специального узла.

После монтажа печки, ее обкладывают кирпичом, для улучшения ее внешнего вида и повышения пожарной безопасности. При использовании кирпича, интервал между печкой и стеной сокращается до 200 мм.

Печка для бани из кирпича - разновидности и изготовление

Прежде чем изучить особенности самостоятельного сооружения кирпичной печи, ознакомимся с основными ее видами. Кирпичная печка бывает:

  • белой;
  • серой;
  • черной;
  • с наличием плиты.

Самые давние черные печки, они отличаются от традиционной печи, прежде всего отсутствием дымохода. Такая конструкция позволяет получить в бане пар и аромат от топлива высочайшего качества. Хотя для использования бани следует сначала дождаться сгорания топлива.

Более экономичным вариантом является обустройство серой печки. Они обладают достаточно хорошей быстротой нагрева. Хотя на камне происходит откладывание сажи, поэтому, перед тем как идти в баню, необходимо подождать пока сгорят дрова.

Белые печи характеризуются полным отсутствием дыма в помещении, кроме того, они способны сохранять тепло на протяжении более двенадцати часов. Так как камни в такой печке нагреваются от стальной плитки, на ней установленной.

Возможен вариант обустройства печи, на которой располагаются не только камни, но и бак с водой.

Перед тем как приступать к строительству кирпичной печки, следует выбрать качественный материал для ее обустройства. Если же бюджет конструкции ограничен, то подойдет любой кирпич невысокого качества. Хотя применение такого кирпича чревато отсутствием ровных швов и появлением больших зазоров между кирпичами. Чтобы этого избежать, следует побеспокоиться об укорачивании кирпича.

Под строительство кирпичной печки предусматривается железобетонный фундамент, требующий обязательной гидроизоляции. Таким образом, печка даже в сильную жару будет достаточно прохладной.

В качестве основного требования к обустройству фундамента выступает его прочность. Он должен возвышаться над печкой на 10 см. В нижней его части оставляют небольшой участок, в котором храниться оборудование, предназначенное для ухода за печкой.

В процессе работы потребуется наличие рубероида, его площадь должна совпадать с площадью самой печки. Первыми двумя кусками отделяется бетонный фундамент от первого ряда кирпича. Другие части рубероида помогут отделить массив печи и кирпич. Для устранения небольших огрехов, существуют промежуточные ряд печки.

С помощью кирпича сооружается защитная стенка, которая защитит баню от перегрева. Для ее формирования достаточно применение цементно-песчаного раствора.

Далее следует процесс подготовки глины для укладки печки. Первый ряд укладывается всухую. Для фиксации следующих рядов применяют глину, так как она устойчива перед воздействием высокой температуры, в отличие от цемента.

В глине не должны содержаться посторонние примеси или фрагменты. Кроме того, перед ее использованием ее нужно замочить минимум на 24 часа. Песок, используемый в процессе строительства должен быть предварительно очищенным и просеянным.

Для разминания глины используются специального рода весла, далее в нее добавляется вода, и готовую смесь перемешивают с помощью перфоратора.

Когда глина приобретет консистенцию густой сметаны в нее добавляется немного заранее смоченного песка. Соотношение слишком жирной глины с песком составляет один к двум.

Для проверки качества раствора окуните в него сухую чистую палку:

  • при наличии слоя в два миллиметра раствор смело используется для сооружения печки;
  • при наличии слоя меньшего двух миллиметров, необходимо добавить немного глины;
  • если слой раствора более двух миллиметров, то нужно добавить песка.

Не следует готовить большое количество раствора, так как он быстро становится твердым и приходит в негодность. Достаточно приготовить половину ведра глиняно-песчаной смеси.

После подготовки раствора и всех необходимых инструментов приступает процесс укладки кирпича. Перед работой нужно подготовить специальную схему, по которой производится укладка кирпича. Кроме того, потребуется наличие плоскогубцев, угольника, веника и совка и наждачного круга для обработки кирпичей.

Первый ряд предполагает наличие первой прочистной дверцы, поэтому крепежи, для ее фиксации находятся под первыми кирпичами. В качестве фиксатора лучше использовать проволоку из оцинкованной стали, диаметром в три миллиметра. Чтобы облегчить процедуру ее сгибания, предварительно ее обжгите.

Далее кирпич укладывается в порядке схемы, по которой строится печка. После подгонки кирпича под проволоку, следует процесс установки бака с водой. Для его изготовления используется листовая сталь и сварочный аппарат, хотя возможен вариант приобретения уже готового бака.

После укладки четырех рядов кирпича, следует позаботиться о наличии идеально ровной поверхности под монтаж колосниковой решетки. Если кирпичи идут с небольшим перепадом, то для выравнивания основания, болгаркой вырезаются небольшие кирпичные пластины, которые устанавливают в недостающих местах.

Колосник не должен упираться в стену топки, так как в процессе его нагревания произойдет расширение металла, вследствие которого кирпичная кладка немного сдвинется.

Далее укладывается пятый ряд кирпича, который должен завершиться установкой печной дверцы, предварительно обмотанной асбестом. Это делается для того, чтобы при отсутствии воды в баке, он не нагревался.

Чтобы зафиксировать дверцу топки используют цинковую проволоку, диаметром в 3 мм. Для фиксации каждого из отверстия потребуется минимум три куска такой проволоки. Весь процесс осуществляется с помощью плоскогубцев.

Установка шестого, седьмого и восьмого рядов сопровождается возникновением проблем с ровностью поверхности. Для их решения следует также отрезать от готового кирпича небольшой кусок, который компенсирует неровности.

Не заделывайте большие щели глиной, так как со временем она отваливается. Лучше для этих целей использовать бруски, плотно прилегающие к кирпичу.

После выкладывания девятого ряда монтируется плита, чтобы сделать ее внешний вид более современным, у нее закругливают края. На этом, сооружение печки считается завершенным, остается только установить дымоход, подождать несколько недель до высыхания глины и проверить ее на работоспособность.

Как сделать печку в баню видео:

Установка печи в бане своими руками: где поставить банную печку и как правильно ее установить (ставить)

Содержание

Правильно подобранная банная печка – залог получения хорошего пара и долгого срока службы. При этом важно не просто купить надежную и производительную модель, но и обеспечить грамотный монтаж. Ниже мы определим основные этапы установки печи в бане и представим пошаговую инструкцию. Рассмотрим все факторы: месторасположение, тип фундамента, расстояние до стен и прочих объектов в помещении.

Как установить печку


Характерные нюансы размещения отопительного оборудования определяются правилами пожарной безопасности (ППБ). Исходя из них ясно, насколько мощное основание обустраивать и какими свойствами оно должно обладать, нужно ли термоизолировать зоны, смежные или близкие с корпусом топки и/или дымоходом.
Игнорирование данных норм может привести к возгоранию, которое чревато не только порчей имущества, но и непосредственной угрозой для здоровья и жизни отдыхающих.

Основные варианты монтажа банной печи


Наиболее распространены:

  • Размещение всей конструкции в парной. К достоинствам можно отнести загрузку дров прямо из нее. Это удобно возможностью легкой регулировки тяги. Но недостатков много: сравнительно быстро выжигается кислород в небольшом помещении, сложно поддерживать необходимый режим влажности и при ее эксплуатации на полу остается грязь от поленьев.
  • Установка печи в бане с выносной топкой – лучший вариант с точки зрения безопасности, чистоты и экономии площади. Правда, его монтаж нужно продумать заранее, ведь для вывода топливного канала требуется предусмотреть технологическое отверстие, так как если его не сделать, придется ломать стену.
  • Топливный канал может быть даже вынесен и на улицу. Этот вариант – самый редкий, и используется в крайних случаях, когда площадь парной и предбанника мала, или же в качестве топлива планируется использоваться уголь, от которого очень много грязи. Основным недостатком данной конструкции является неудобство эксплуатации, особенно в зимний период.

С вариантом размещения необходимо определиться еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. В случае реконструкции уже готовой, вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы.

Как ставить печку в бане, на каком расстоянии от стены


Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.
Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Где в бане установить печь


Выбирая точку для монтажа, необходимо руководствоваться актуальными СНиП и учитывать, как и где расположены выносные баки и внешние теплообменники, соединительные трубы, сетки-кожухи. Также нужно соблюдать следующие требования:

  • нельзя размещать нагревательный агрегат в нише;
  • дистанция до неэкранированных деревянных предметов интерьера обязана превышать 1 м;
  • расстояние до теплоизолированного и оштукатуренного потолка должно быть не менее 0,8 м, до незащищенного огнестойким покрытием – как минимум 1,2 м;
  • от дверцы топки до стены напротив – хотя бы 1,25 м, от раскаленного корпуса – 0,5 м;
  • перегородка для вывода канала-рукава выполнена из огнестойкого материала (можно не полностью, но от начала пола и, непрерывно, вплоть до уровня на 0,25 м выше котла).

Основание для установки

Любой современный нагревательный аппарат весит сравнительно немного, но добавьте сюда массу камней в сетке-кожухе, воды в резервуаре, загружаемых поленьев, кирпичной обкладки. В результате нагрузка, постоянно испытываемая полом, получается достаточно серьезной. Если топка стоит на четырех точечных ножках, со временем те могут продавить деревянное покрытие.

Если полы негорючие, их не нужно дополнительно экранировать. Стяжка, залитая по грунту, уже будет достаточным решением. Хотя лучше все-таки в любом случае проложить отдельное огнестойкое основание. Главное, чтобы суммарный вес оборудования и топлива не превышал отметку в 700 кг.

Выбор типа и размера фундамента под печь


Желательно закладывать его на стадии проектирования. Ведь если действовать уже при обустроенной парилке, придется снимать пол, заменять нарушенную структуру, затем закреплять новые лаги или усиливать старые.
Какие есть варианты фундамента? Если руководствоваться актуальными СНиП, это:

  • Монолитное армированное основание, не объединенное с баней, проложенное ниже линии промерзания грунта.
  • Свайно-плитная основа, также отдельная – она пригодится при застройке на пучинистой почве.
  • Мелкозаглубленный фундамент (до 0,6-0,7 м вниз), идущий в связке с подошвой парилки и смежных помещений. Только усильте его анкеровкой, чтобы предотвратить вертикальные подвижки плит при морозах.

Размеры любого из вариантов зависят от габаритов комнат, так что это всегда индивидуальный показатель. Главное, чтобы от края периметра и до начала стен оставалось расстояние сантиметров в 7-10.

Заливка монолитного фундамента


Осуществляется по правилам установки печи в бане, точно по схеме необходимо:

  • Проводить основные земляные работы – аккуратно выкопать небольшой вертикальный котлован глубиной 1,5 м с тем расчетом, чтобы по всем сторонам периметра он был шире будущего основания сантиметров на 10. Для ускорения процесса можно и даже рекомендуется использовать спецтехнику.
  • Обустроить песчано-щебневую подушку – засыпать дно речным песком, утрамбовать, поливая водой. Параллельно смешивать мелкофракционный материал в пропорции 1 к 1, после чего уложить его ровным слоем в 15-20 см.
  • Замешать «молочко», то есть не густой цементный раствор, затем постепенно вливать его в котлован. Дать время для застывания, чтобы щебень с гравием прочно схватились.
  • Гидроизолировать начальные слои основы с помощью рубероида или жидкого битума.
  • Собрать опалубку – сделать щиты из фанеры (как вариант, досок), сколачивая гвоздями или скрепляя саморезами, после чего разместить их в котловане. Выравниваете по вертикали (высота конструкций должна здесь подниматься вплоть до чистового пола), проверяете диагонали, убеждаясь, что готовая подошва будет в форме прямоугольника (квадрата).
  • Армировать – связать каркас (на 10 см меньше периметра и высоты опалубки) проволокой и размещаете его внутри.
  • Залить – приготовить раствор (в пропорции 1 к 2,5 к 4 из песка, цемента и щебня соответственно), тщательно перемешивая, и послойно связать им все, что уложено в котлован ранее. Не забыть уплотнить глубинным виброустройством или обычным прутком. Дать высохнуть в течение 3 недель, а затем вытащить опалубку и засыпать образовавшиеся пустоты смесью песка и грунта.
  • Гидроизолировать уже готовую бетонную плиту, предварительно выровняв ее затиркой (если необходимо). Для этого уложить рубероид в два слоя, скрепляя каждый жидкой мастикой из битума.

Свайно-ростверковое основание


Как правильно установить печку в бане, которая будет построена на нестабильном грунте? Именно на этот фундамент, по следующей схеме:

  • Подготовьте место – уберите верхний слой земли и с помощью веревок и кольев наметьте расположение будущей подошвы.
  • Сделайте приямки (по углам обозначенного периметра) – выройте их на глубину до 15-20 см, не больше.
  • Возьмите сваи (шириной сечения 108 мм, а длиной 2,5 м) и строго вертикально вкрутите в сделанные на предыдущем этапе ямы. Окажется, что они выше линии чистового пола – обрежьте болгаркой, чтобы шли ниже см на 10.
  • Приварите оголовки, покрасьте выступающие элементы, чтобы защитить их от внешних воздействий и продлить срок службы, по периметру полками внутрь закрепите еще швеллер-«десятку».
  • Настелите листовую сталь вовнутрь получившегося контура и зафиксируйте ее.
  • Проложите арматуру (если это необходимо), залейте бетон, дайте ему время высохнуть, обмажьте гидроизоляционным раствором.

Мелкозаглубленное основание


Вот ответ на вопрос, как правильно поставить печь в бане с минимальными затратами времени и средств. Такой фундамент делается сравнительно быстро и просто, правда, подходит только при застройке на стабильном и необводненном грунте. Последовательность работ по его обустройству такая:

  • Намечаете границы котлована и выкапываете его – глубиной, внимание, до 0,5 м.
  • Трамбуете дно, выравнивая речным песком (слоем в 5 см), смачивая водой и уплотняя.
  • Устраиваете подушку из щебенки (15-20 см) и заливаете его жидким цементом.
  • Дожидаетесь высыхания, гидроизолируете основание рубероидом, устанавливаете опалубку, укрепляете конструкцию 20-30 см бетона.
  • Убираете после застывания уже ненужные щиты выравниваете фундамент по горизонтали.

Подготовка деревянного пола к установке печи


Так как ранее мы условились, что планируем монтажные работы еще до строительства парилки и смежных помещений, рассмотрим тот вариант, при котором не придется разбирать перекрытия.

  • Наметьте размеры каменки (строго в месте ее будущего расположения), причем с запасом по 5-10 см в каждую сторону. Помните о расстоянии до стен и о защите (в виде металлического листа) перед дверцей. Начертите все это на подготовленной подошве.
  • Вырежьте из минеральной плиты фигуру, по форме повторяющую ту, что получилась на предыдущем шаге, и прикрутите ее саморезами к полу.
  • Замесите огнеупорный раствор и выложите с его использованием 2 ряда кирпича, лучше всего шамотного, но можно и красного полнотелого. Проверьте на соответствие горизонтальному уровню, подбейте киянкой.
  • Разведите термостойкий клей и зафиксируйте им керамогранит на подготовленном основании. Зачем? Вам ведь нужно не только понимать, как правильно установить банную печь, но и знать, как предотвратить воспламенение пола во время ее работы. А этот материал, выдерживающий даже очень высокие температуры, как раз и будет отличной защитой от возгорания.

Можно упростить порядок действий и положить лист минерита, а сверху него – еще один, но уже стальной, закрепляя каждый саморезами. Но мы советуем не экономить на пожаробезопасности и подстраховаться.

Топочная дверца


Особенности ее обустройства при монтаже зависят от того, куда она выходит:

  • Если в смежное помещение, то проем нужно выложить кирпичом и утеплить огнеупорным листовым материалом. Щели между деревом и кладкой потребуется запенить, а стыки – герметизировать жаростойкой мастикой.
  • Когда в парилку, то стенку стоит закрыть нержавеющим экраном. Толщина стали при этом должна быть не менее 3 мм, а еще лучше 4-5 мм.

Дымоход


Важно знать, как организовать вывод отработанного газа. Действуйте по следующей схеме:

  • Наметьте на потолке место проходного узла.
  • Распилите перекрытие, обработайте его огнезащитной пропиткой, вставьте разделку (короб с выходами) и закрепите ее по углам саморезами, проложите базальтовый утеплитель толщиной в 7,5 мм.
  • На банную печь сначала устанавливается одностенный модуль, как минимум на один метр, или же натрубный теплообменник. Далее, переходник с одно- на двустенную трубу, потом рекомендуется применение сэндвич-конструкции.
  • Соедините свободный конец с переходником, к которому с другой стороны подключите первый участок дымохода, за ним – второй и так далее. Стыки укрепляйте хомутами из металла.
  • Защитите выведенный патрубок стальным листом (со стороны чердака), который закрепите на деревянном перекрытии при помощи саморезов.
  • Вырежьте отверстие в кровле и выведите трубу, используя разделку с алюминиевым элементом.
  • Убедитесь, что дымоход возвышается над уровнем крыши на 0,5-1,5 м, и установите оголовок.

Если вы приобрели готовый узел, то необходимо следовать инструкции. На сайте feflues.ru вы сможете найти качественные фабричные ППУ, представленные в различной комплектации: «пустой» или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Протопка печи перед установкой


Ее проводят на улице, так как возможно повышенное образование едкого газа. Предварительно нужно обработать нагревательный агрегат антикоррозионным средством, и заодно тщательно осмотреть на предмет отсутствия трещин, сколов и других дефектов на решетке, дверце, теплообменнике, а также убедиться, что нет щелей и зазоров. После чего:

  • Расположить оборудование на ровном и термостойком основании, подсоединить временный дымоход (длиннее 200 см).
  • Загрузить дрова до половины объема топки и поджечь их (при неплотно закрытой дверце), поддерживая пламя в течение часа.
  • Подождать, пока огонь погаснет (не тушить его).

Благодаря этому, внутреннее покрытие теплогенератора окончательно затвердеет, и можно будет переходить к постоянной эксплуатации.

Устройство каркасной стенки


Как правильно установить печь для бани, оборудованную выносной топкой? Конечно, с монтажом перегородки между парилкой и смежным помещением. Делается она из двух брусьев сечением 100 на 600 мм и высотой под потолок комнаты, предварительно обработанных антисептиком.
Поставьте эти распорки вертикально, закрепив сверху и снизу на саморезы с помощью перфорированных уголков. Также зафиксируйте между ними горизонтальную перемычку, чтобы получился каркас, по форме напоминающий букву Н. На полу будет топливный канал и кирпичная кладка, а наверху, на уровне перекрытий – обшивка и утеплитель.
Изолируйте конструкцию – закрепите плиты базальтовой ваты между брусьями, монтируйте вагонку обрешеткой, фиксируйте фольгированную защиту от пара строительным степлером. После этого сделайте кирпичную кладку, оставляя между нею и каналом и деревянными направляющими зазор в 3-4 мм. Для надежности используйте уголки, позаботьтесь о визуальной красоте швов. Готовый портал должен выглядеть эстетично, поэтому смонтируйте наличники, выполните отделку, проведите выравнивание и правильно определите центр.

Потолок


Его подготовку подразумевает любая грамотная схема установки печи в бане. Почему? Потому что значительная часть пожаров начинается сверху помещения – из-за перегрева или трещин в трубе.
Поэтому при обустройстве перекрытий оставляют отверстие под дымоход – диаметром 90 см. Благодаря такому решению впоследствии, при подключении нагревательного агрегата, не придется вырезать часть балок и выдумывать перемычки для сохранения прочности конструкции.
Внимание, заранее предусмотренный проход должен быть квадратной формы, а не круглой – чтобы можно было плотно вставить разделочный короб. Это канал из жести и нержавейки, внутри которого и будет расположена труба. А вот снаружи его еще нужно обернуть базальтовым картоном, чтобы исключить прямой контакт с деревом стенок помещения.

Нормы безопасного монтажа


Как правильно поставить печку в бане? Естественно, так, чтобы потом ее можно было эксплуатировать без угрозы для своего здоровья, без риска возникновения возгорания. Для этого нужно:

  • Располагать топку так, чтобы она открывалась в том же направлении, что и дверь.
  • Согласовать все моменты с пожарной инспекцией, пригласить электрика, чтобы он проверил правильность подключения приборов и качество заземления.
  • Заизолировать и экранировать проходы через перекрытия.
  • Выдержать рекомендованные расстояния от нагревательного агрегата до горючих материалов.
  • Оснастить смежные с парилкой помещения средствами для тушения возгораний и тщательно следить за их исправностью.

Советы


  • Деревянные стены надежно и экономически выгодно защищать минеритом.
  • Для повышения энергоэффективности поставьте теплообменник и водонагревательный бак.
  • Во время эксплуатации обращайте внимание на состояние не только топки, но и дымохода, а также камней в кожухе-сетке.

Теперь вы знаете, как и где правильно установить печь в бане – шаги описаны достаточно подробно. Но мы рекомендуем показать готовый результат специалистам, чтобы они подтвердили, что вы все сделали верно.

Познавательные видео





нужен ли, под железную, металлическую или кирпичную печку

Печь в бане — основа всего. От качества печи зависит весь функционал бани. Вариантов печей разработано много, выбор того или иного типа обусловлен, чаще всего, финансовыми возможностями владельца и его представлениями об эффективности данного вида печей.

Тем не менее, существуют общие требования к обустройству банных печей, с позиций пожарной безопасности, удобства использования и эксплуатационных требований. Одним из таких вопросов является грамотная установка печи и в частности, наличие фундамента для печи.

Мнения по этому вопросу расходятся, есть доводы за и против. Попробуем разобраться более детально.

Прослушать статью

Нужен ли фундамент под печь в бане

В основном, наличие фундамента определяется размером и весом печи, которые, в свою очередь, зависят от общего размера бани. То есть, большой объем помещения требует наличия большой печи, которая имеет значительный вес и должна иметь опору на достаточно мощный фундамент. Специалисты определили предельный вес печи — 700 кг (в некоторых источниках указывается 750 кг), который может быть установлен без обустройства отдельного фундамента. Для печей, вес которых превышает это значение, наличие полноценного фундамента обязательно.

К сведению! Это относится к постройкам, имеющим ленточный, столбчатый или свайно-винтовой фундамент. Если баня выстроена на сплошной бетонной подушке (плитный тип), отдельная площадка под печь не требуется.

Для окончательного решения вопроса надо рассмотреть все аспекты — вес печи, тип основного фундамента, тип грунта, объем котла (который может увеличить общий вес печи в несколько раз), материал печи и т.д. Надо учесть, что для печи нужен отдельный фундамент, не связанный с общим фундаментом постройки.

Такое правило обусловлено необходимостью снизить нагрузку и исключить деформации печи при каких-либо подвижках или просадках общего основания бани. Давление на грунт, создаваемое стенами и печью, разное, отчего величина оседаний и подвижек значительно различается.

К тому же, реакция элементов конструкции на осадки неодинакова. Небольшие изменения, не вызывающие серьезных проблем для стен и перекрытий, могут обернуться катастрофой для печи, особенно для кирпичной. Образование даже небольшой трещины чревато появлением угарных газов, дыма, проникновением искр в помещение. Поэтому необходимость надежного отдельного основания для печи большого размера и веса бесспорна.

Когда можно обойтись без фундамента

Если вес печи не превышает 700 кг, или общий фундамент бани представляет собой сплошную монолитную плиту из бетона, отдельный фундамент под печь в бане можно не возводить. Относительно легкие печи, чаще всего, металлические, они имеют более высокую прочность, чем кирпичные. Такие конструкции можно устанавливать даже на деревянный пол, соблюдая при этом все требования пожарной безопасности. См. статью про установку металлической печи.

Печи из кирпича имеют большой вес, но при общем монолитном фундаменте их строят без каких-то отдельных оснований. В данном случае есть опасность разрушения печи при деформациях опорной плиты, поэтому к ее обустройству надо отнестись со всей ответственностью.

Какие требования предъявляются к фундаментам под печку в баню

Основные требования таковы:

  • Устойчивость.
  • Надежность.
  • Неподвижность.

Количественные значения этих характеристик зависят от многих факторов — тип печи, ее вес, характеристики грунта, глубина погружения основного фундамента и т.д. При этом, есть некоторые общие правила, действующие для всех вариантов.

  1. Минимальное расстояние между фундаментом всей постройки и печным основанием — не менее 5 см.
  2. Минимальная глубина погружения печного фундамента — не менее 50 см. В целом, отправной точкой является тип общего фундамента, поскольку он определяет все параметры печного основания, доступные для возведения.
  3. Чаще всего используются схожие типы оснований, поскольку выбор основывается на одинаковых требованиях и условиях. То есть, если вся постройка возводится на свайно-винтовом фундаменте, основание для печи тоже опирается на сваи, завинченные по углам основания. Ленточный фундамент всей постройки определяет глубину погружения печного, которая не бывает больше, чем общая глубина, и т.д.

Производить расчет и проектирование фундамента под печь следует одновременно с общими работами над постройкой, так легче делать подготовку и устройство основания. Учитывается:

  • Объем и вес печи.
  • Глубина промерзания грунта.
  • Глубина залегания плотных слоев почвы.
  • Состав почвы.
  • Сезонные колебания уровней почвенных вод.
  • Величина пучения грунта.
  • Наличие уклона, сложность рельефа участка.

Таким образом, учитываются все обычные параметры выбора типа фундамента. Точные расчеты довольно сложны и требуют знания множества величин, действующих для данного грунта и местности. Эти данные не всегда доступны, и сам расчет требует определенных познаний.

Поэтому чаще всего на практике руководствуются общими правилами и для всей постройки, и для печного фундамента. При этом, руководствуются принципом «необходимо и достаточно», исключающим лишние траты труда и материалов. Например, если общее основание значительно заглублено, то под печное делается подсыпка из песка, поднимающая уровень основания и снижающая непроизводительные расходы бутовочного материала и бетона.

Полезное видео

Посмотрите ролик, где печник разъясняет тонкости требований для такого фундамента:

В чем разница: под кирпичную или под металлическую

Металлическая печь намного прочнее, чем кирпичная. Установка с небольшим перекосом, деформация основания не принесет большого ущерба металлической печи, тогда как для кирпичной такие движения фундамента означают полный выход из строя. Отсюда необходимость основания повышенной прочности для кирпичной печи. Металлические печи обычно довольно легки, что позволяет обойтись без отдельно выложенного фундамента. Фундамент под железную печь в баню не обязателен. Для них надо обеспечить должные меры противопожарной защиты — асбестовое полотно, лист кровельного железа под металлическую печь, выступающий за пределы печи не менее 25 см, а перед топкой — не менее 40 см.

Кирпичная печь, обладая намного большей массой, не переносит деформаций основания и нуждается в полноценном фундаменте, устроенном с расчетом на большое давление печи и компенсацию усадочных процессов. Связи с общим фундаментом быть не должно, иначе разница в создаваемом давлении на основание может привести к разрушению.

Что надо учитывать, планируя фундамент для банной печи

Рассмотрим тот случай, когда вес печи превышает 700 кг, материалом служит кирпич. Какими параметрами надо руководствоваться для выбора? В целом, выбор ведется сразу для всей постройки. Учитывается рельеф участка — нужна ли планировка, насколько это будет сложно или затратно.

Зависимость от типа грунта

  • Для сложных рельефов, склонов или складок лучше всего использовать винтовые сваи, которые позволяют исключить дорогие и не всегда возможные земляные работы. К тому же, их можно завинчивать вручную, не привлекая сложную строительную технику.
  • Для плотных скальных грунтов можно обойтись неглубоким ленточным фундаментом. В этом случае его назначение — выравнивание площадки и выведение плоскости, несущая способность грунта не требует сложных мероприятий.
  • Почвы с высоким уровнем грунтовых вод требуют свайного типа фундаментов. Выкопать котлован в таких условиях равносильно образованию на участке небольшого озерца, поэтому применяют винтовые, или забивные сваи, погружаемые в грунт до уровня плотных слоев.
  • При больших глубинах промерзания почвы делается ленточный фундамент, заглубляемый ниже точки промерзания. Глубина котлована в таких случаях может быть больше 2 метров, что для основания печи слишком много. Вопрос решается образованием песчаной подушки, плотно утрамбованной и выведенной по уровню. Толщина подушки такова, чтобы вывести нижнюю отметку печного основания на нужную высоту, где укладывается следующий слой — бутовочный или железобетонная плита.
  • Участки с высокими сезонными перепадами высот — пучением почвы — требуют либо свайного основания, опирающегося на плотные слои почвы и поднимающего всю постройку над уровнем грунта, либо обустройства сплошной монолитной плиты, массивного прочного основания из железобетона. Такая плита перемещается вместе с поверхностью грунта, не допуская деформации постройки, укрепленной на ней. Фундамент из массивной плиты надежен и прочен, но требует значительных затрат денег и труда, поскольку он обычно возводится для всей бани целиком. Отдельная плита для печи в условиях сложных и влажных грунтов не сработает, ее площадь недостаточна.

Какой выбрать фундамент для печи в баню

Вариантов выбора не так уж и много — свайный, монолитная плита, кирпичный. Причем, свайный фундамент для печи применяется довольно редко, поскольку строительство бани на совсем уж проблемном участке — решение непопулярное, большинство людей предпочитает строиться на ровных площадках в районах с пригодными грунтами. Тем не менее, если выбора нет — приходится использовать пригодный вариант. См. больше информации по видам фундаментов здесь.

При возведении фундамента монолитного типа (наиболее часто применяющийся вариант), учитывается допустимая глубина погружения в грунт. Обычно она одинакова с общим фундаментом постройки, но иногда глубина бывает слишком велика — в северных районах она может быть больше 2 метров. Для печи такое заглубление излишне, поэтому производится подсыпка песком (самый правильный вариант), гравием или бутовочными материалами.

Кирпичный фундамент — разновидность монолитного, только вместо заливки бетоном массивной плиты выкладывается несколько рядов кирпичной кладки. По механическим свойствам такой вариант практически аналогичен бетонному, но при необходимости демонтажа основания работы значительно облегчаются. При этом, грунты с большими сезонными подвижками нуждаются в бетонном основании, так как кирпичная кладка может треснуть и потерять целостность.

Фактически, все типы фундаментов для банных печей возводятся по единому принципу — прочное основание, помещенное на плотный грунтовый слой. Тот или иной вариант — просто тип исполнения, годный в данном конкретном случае и соответствующий имеющимся условиям.

Совет! При выборе типа фундамента неплохо посоветоваться с соседями по участку, которые уже построили баню, и учесть возможные трудности и ошибки.

Возведение фундамента

Под металлическую печь можно не возводить отдельный фундамент и ограничиться противопожарными отсечками. Тем не менее, если вес приближается к предельному значению (700 кг), а оно складывается из веса воды в полностью залитом котле плюс вес камней плюс собственный вес печи — лучше обустроить для металлической печи отдельный фундамент. Для этого надо:

  1. Выкопать котлован (на глубину промерзания, но не менее 50 см), подсыпается щебнем и основательно трамбуется.
  2. Поверх заливается бетонный слой , который должен полностью затвердеть. Состав раствора — цемент с песком 1:4.
  3. Двойной слой гидроизоляции (рубероид или подобный листовой материал),
  4. Заливка основной плиты раствором цемент, песок, мелкий гравий. Пока раствор не затвердел, проверяется горизонталь и при необходимости корректируется.

Фундамент под кирпичную печь требует более основательного подхода и делается максимально прочным.

  1. Выкапывается котлован. Чаще всего, это делается одновременно с общим котлованом под всю постройку.
  2. Подсыпается слой песка для выведения днища котлована. Песок насыпается слоями по 15 см, каждый слой проливается водой для уплотнения. Последующие слои песка подсыпаются только после схода воды. Такая технология облегчает трамбовку песка и обеспечивает плотный слой. После этого укладывается бутовочный слой — битый кирпич, бетон, толщина — 20 см. Снова слой песка, пролитый водой — и так до образования плотной подушки, которая не оседает при трамбовании.
  3. Укладывается слой щебня толщиной 10 см.
  4. Поверх возводится опалубка для основной плиты фундамента.
  5. Внутри опалубки устанавливают арматурный каркас, сварной или вязаный.
  6. Заливается бетон на высоту, не доходящую до уровня пола на 5-15 см. Выдерживается до полного высыхания.
  7. Поверхность обильно смазывается гудроном, поверх укладывается несколько рядов кирпичной кладки до уровня пола, на которых начнется уже строительство самой печи.

Варианты

Рассмотрены самые распространенные варианты постройки фундамента, проверенные частым применением и вполне надежные. В некоторых случаях применяются и другие типы фундаментов, например, свайно-плитный. При этом способе монолитная плита опирается на сваи, заглубленные до плотных слоев почвы.

Способ хорош тем, что возможность оседания подсыпки и бутовочного слоя исключена, сваи стоят прочно и неподвижно. В качестве свай используются забивные железобетонные сваи или винтовые, делающие возможным самостоятельное завинчивание в грунт. Установленные сваи подрезаются (наращиваются) до необходимой длины, обвязываются поясом из швеллера (ростверком), который служит опорой для плиты.

Нюансы, которые надо учитывать при возведении

Специалисты советуют соблюдать разумную пропорциональность в соотношении веса печи и мощности фундамента. Надо помнить, что сам фундамент тоже подвержен осадочным процессам, которые могут нарушить баланс основания, создать перекос или нарушение плоскости. Чем толще бутовочные слои, тем выше риск осадочных деформаций.

Отсюда правило: фундамент должен соответствовать нагрузке. Это относится к таким типам, как монолитный, кирпичный, бутовый и плитный фундаменты, являющиеся, по сути, вариантами одной и той же основы.

Свайные фундаменты, требующие использования техники, надо проектировать заранее и работы по погружению свай производить одновременно с общими, иначе потом техника не подойдет к месту работы. Вообще, все работы по постройке бани следует проектировать и производить одновременно, чтобы одно не опережало другое. Таким образом удастся избежать ошибок и несоответствия этапов строительства.

Винтовые сваи могут завинчиваться даже внутри готовой постройки, если есть место для движения ворота. Такой вариант может понадобиться при возведении печи в уже готовой постройке или при реконструкции бани.

В заключение следует отметить, что вопрос надежного и грамотного размещения печи достаточно сложен и ответственен, но разобраться в нем необходимо, поскольку от правильных действий может зависеть сохранность всей постройки, комфорт и безопасность людей. Перед началом работ надо основательно изучить все доступные материалы по выбранному способу постройки, узнать геологические условия местности, предусмотреть соблюдение строительных норм и правил. Это обеспечит долгую и надежную службу вашей бани.

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

  • листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
  • как следствие, такая печь будет стоить дороже;
  • топливник цилиндрической формы лучше проводит тепло;
  • исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
  • плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

  • цилиндр лишь немного проигрывает сферической форме по теплопроводности;
  • толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
  • печь можно перемещать, она долговечна;
  • стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
  • подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
  • многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
  • помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

  • непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
  • труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
  • труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
  • листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
  • навесные петли из металла;
  • небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
  • отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
  • цементный состав;
  • кирпичи;
  • песок.

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

  • аппарат для сваривания элементов;
  • любой сильный резчик по металлу;
  • электроды;
  • врезной кран;
  • металлопрокат для ножек;
  • асбестовый шнур;
  • ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

  • В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
  • Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
  • Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
  • С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
  • Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

  • Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
  • Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
  • Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
  • Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

  • Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
  • В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
  • Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
  • Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
  • К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
  • Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
  • Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
  • К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
  • Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
  • Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
  • Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
  • В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
  • Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
  • Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
  • Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.

Как выбрать печь для бани

Баня издревле является средством от усталости и хранительницей «живой» силы.
К тому же она обладает возможностями исцелить большинство хворей и недугов.

Чтобы баня действительно приносила только положительные эмоции, необходимо правильно выбрать печь.

У каждого народа особенные банные традиции.
Есть желание попариться с березовым веничком? Для вас русская баня. Обогреться сухим воздухом — финская парная.
Существует большое разнообразие бань, эта статья раскроет несколько основных.

Классификация паров

Кратко разберём несколько типов бань:

Температура примерно 45−70°C, влажность воздуха 40−65%. В такой бане высокая влажность и средние температуры.
При таком микроклимате пар образует конденсат на коже, образуя тоненькую пленку воды. В таких условиях организм прогревается сильнее, чем в парилке с меньшей влажностью воздуха (при одинаковой температуре).

  • Турецкий хамам

Окружающий воздух прогрет в диапазоне 40−45°C, влажность 90−100%.

Такая парная характеризуется мягким микроклиматом, особенностью которого является невысокая температура вкупе с почти абсолютной влажностью воздуха. В турецком хамаме люди отдыхают и проводят различные косметические процедуры.

  • Финская сауна

Температура воздуха 70−115°C, влажность составляет 10−20%.
Высокие температуры и сухой пар — визитная карточка этой сауны. Для прогрева организма равномерно глубоко, как в русской бане, требуется повышать температуру. В финской сауне она может доходить до пиковых пределов.

Типы печей

Перед покупателем предстаёт огромный выбор печей.
Для подбора правильного оборудования в баню, требуется понимать тонкости выбора, связанные со следующими аспектами:

  • Объём парилки и других помещений
  • Мощность печки
  • Технические характеристики

Следует обратить внимание на следующие параметры печей:

  • Чтобы полноценно попариться в бане — требуется ёмкость для нагрева воды. Монтируется встроенный или выносной бак. Второй вариант подходит для бань с высокой интенсивностью посещения. Во встроенный бак установлены нагревательные элементы, это подходящий вариант для 2−3 людей.
  • Тип нагрева помещения (водяной или воздушный).

Классическая дровяная банная печь обогревает парную и смежные с ней помещения. Это воздушный тип.
Водяной обогрев задействует комбинированный принцип нагрева. Воздух в парилке прогревается за счет конвекции.

В соседних помещениях (раздевалке, предбаннике и т. д.) окружающий воздух поддерживается посредством радиаторного отопления.
Для бытовых нужд будет достаточно печки классического образца.

  • Тип каменки — бывают печи с закрытой и открытой конструкцией.
    • Открытая каменка быстро нагревает парилку и позволяет получить мощный и лёгкий пар. Печь стремительно разогревается, прогревает помещение. Но стоит прекратить её топить, как она также быстро остынет.
    • Закрытая каменка. Такой тип каменки следует топить за пару часов до посещения. Пар образуется вследствие капиллярной системы подачи воды, которая именуется паровой пушкой. Температура поддерживается в течение 10 часов.

Выбор печи

Чтобы правильно подобрать печь, требуется вычислить несколько значений:

  • Узнать объём бани — отдельно замеряется каждое помещение, которое требуется отапливать. Далее требуется умножить на ширину, полученный результат умножить на высоту потолков. Сумма будет объёмом здания. Если не требуется отапливать соседние комнаты, расчеты следует проводить по объёму парилки.
  • Далее следует определить возможные теплопотери — зоны стен без отделки, проёмы и другие места, где тепло может выходить. Замеряется отдельно, затем умножается на 1,48.
  • Полученный результат складывается между собой.

Сделать расчёты достаточно несложно. Производители печей указывают точное значение мощности, приведенное в м³, требуемое для обогрева помещения.

При выборе банной печи важно учитывать смежные и основные помещения. Максимально допустимая мощность не должна превышать 15−20%!

Как только произвели все расчёты, подбираем печь для бани. При этом следует придерживаться несколько очевидных правил:

  • Выбирайте фирму, которая специализирующуюся на производстве банных печей.
  • Обратите внимание, что режим сауны и бани отличаются. Производитель указывает, какой именно режим использует данная печь.
  • Покупать следует продукцию с сертификатом и лицензией

В заключение можно сказать, что для русской бани подойдут такие печи, как «Русь», «Новая Русь», «Тайгинка».

Для финской — «Сибирь», «Сахара».

В нашем магазине «Тепловоз.рф» представлен широкий ассортимент печей для бани и комплектующих к ним от ведущего производителя печей — «Теплодар».

Надеемся, что данная статья поможет сделать вам правильный выбор.

Ванна с ракетной печью - Кухня ведьм

Хорошо, в «Ванная, достойная 30-летнего ожидания» я обещал историю о ванне с ракетной печью. Для Шивон и других, кто просил, вот он.

В течение многих лет у нас была звездная ванна - чугунная ванна под открытым небом с дровами под ней. В нем было свое очарование, огромное очарование - прекрасный вид на звездное небо, ванна, которая оставалась теплой сколько угодно долго, горячая вода из возобновляемых источников энергии даже в разгар зимы. Но у него были и недостатки - необходимость разжечь огонь за несколько часов до принятия ванны, изрядное потребление дров, отсутствие ванны под дождем или даже после дождя с очень влажным камином, дымный огонь, ванна, в которой требовалось купание. дело уборки в начале зимы.

Итак, идея заключалась в том, чтобы получить все прелести без недостатков, и ванна с ракетной печью неплохо с этим справилась. Он находится под крышей и имеет стены почти по всему периметру, но все же открывается вид на звездное небо. Многие из моих лучших идей приходят в голову, когда я рассматриваю это небо. У него есть дымоход, который полностью проходит под ним, а это значит, что дно остается теплым и остается теплым до тех пор, пока вы готовы добавлять несколько палочек каждые полчаса или около того. Он очень бережно использует древесину - связку прутьев, которую я собираю из-под резины вдоль дороги во время утренней прогулки.И горит замечательно чисто.

Печи Rocket имеют классическую конструкцию. Суть идеи - вертикальная камера сгорания, которая очень хорошо изолирована. Будучи изолированной, она быстро становится самой горячей частью системы, и поскольку тепло поднимается, в нее втягивается пламя. Кроме того, будучи изолированным, он нагревается до очень высоких температур и сжигает все летучие газы и дым, которые выделяются более холодными огнями. Эффективность делает их идеальными для использования в печах в местах с дефицитом дров и для отопления помещений дровами в холодном климате.

Поскольку это классический дизайн, в Интернете довольно много информации об основных принципах, но не так много об их использовании в этом приложении. Итак, это мое краткое изложение того, как мы это сделали, и то, что, по моему мнению, может быть необязательным, и что может быть критически важным.

Шаг первый: Дизайн

Критические размеры для ракетной печи критичны. В книге «Принципы проектирования дровяных кухонных печей» есть хорошее объяснение, основанное на исследованиях, проведенных с помощью путеводных звезд ракетных печей Dr.Сэмюэл Болдуин и доктор Ларри Виньярски объясняют причины.

Для наших целей:

Это схема базовой конструкции.

  • Диаметр камеры, через которую проходят горячие газы, должен быть одинаковым на всем протяжении системы. Не обязательно одинаковой формы, но одного размера. Таким образом, горизонтальная топка, вертикальная ракетная камера, камера сброса горячего газа, дымовая труба - все должны иметь одинаковую площадь для прохождения газов. Если в любой момент «задушить» газ, он не сработает.Например, если вы используете 6-дюймовую трубу, она имеет площадь поперечного сечения 30 кв. Дюймов. Все выхлопные трубы, дымоходы и т. Д. После этого не могут быть меньше 30 кв. Дюймов (или это приведет к дросселированию газа, пытающегося выйти). Вы можете использовать большую или меньшую трубу в камере сгорания, а затем вам нужно рассчитать площадь поперечного сечения и подогнать дымовые трубы или выхлопную трубу к этому размеру.
  • Длина вертикальной ракетной камеры (длинная вертикальная насадка) должна быть более чем в 3 раза больше длины загрузочной камеры и более чем в два раза длиннее топочной камеры.Таким образом, вертикальная ракетная камера высотой 900 мм, например сверху вниз, может иметь загрузочную камеру менее 300 мм сверху вниз и горизонтальную топочную камеру (горизонтальное долото) длиной менее 450 мм. .

У нас есть специализированный поставщик сантехники, который изготовил нашу ракету, камеру сгорания и загрузочную камеру из тяжелой нержавеющей стали. Это было дорого, но, поскольку мы планировали бетонировать всю систему на месте, мы не хотели рисковать, чтобы она когда-либо перегорела, а температура стала очень высокой.Мы сделали наш диаметр 6 дюймов (150 мм). Мы это обсудили. Леви рассчитывал на 5 дюймов (125 мм). Я не мог представить себе трубу меньшего размера, в которой достаточно дров, чтобы нагреть ванну с водой, но, оглядываясь назад, он, возможно, был прав. Если кто пробовал поменьше, дайте нам знать!

Сантехник самостоятельно немного изменил конструкцию и заставил камеру сгорания двигаться горизонтально на 6 дюймов, а затем под углом 45 °, я думаю, просто потому, что это сделало сварной шов более легким и прочным. Оглядываясь назад, я не знаю, что это была отличная идея.Я бы, вероятно, настаивал на том, чтобы это было горизонтально, если бы мы делали это снова.

Высота нашей ракетной камеры составляет 32 дюйма (81 см).

Над камерой ракеты находится гильза из оцинкованной 10-дюймовой (25 см) трубы, а зазор между гильзой и камерой ракеты заполнен минеральной ватой. В версии 1 он был заполнен перлитом. Мы зажгли его, чтобы попробовать. Красиво работал на пару ванн, потом перестал работать. Гигантское разочарование. Потребовалось некоторое время, после чего мы выяснили, что перлит полностью осел, уплотнился и не справлялся с изоляционной работой.Было интересно удалить перлит пылесосом, чтобы заменить его минеральной ватой.

После изолированной ракетной камеры газы попадают между оцинкованной трубой и кирпичами и выходят через оцинкованную трубу дымохода (изогнутая труба с левой стороны на этом рисунке). Внизу труба поворачивается под углом 90 ° к центру ванны, затем снова поворачивается и проходит под центром ванны, чтобы выйти из головы. Насадка под ванну представляет собой прямоугольный желоб, приклеенный ко дну ванны.Под ванной залита перлитом и залита кирпичом. (У нас была стопка старых кирпичей, которые нам пригодились в проекте).

У изголовья бани дымовая труба снова поворачивается на 90 ° и идет вверх через каменную стену габионов (позже заполненную камнями). Сверху у него есть небольшая крышка, в основном, чтобы выглядеть красиво, а над ней альсинитовая крыша прикрыта небольшим листом металла. При первом розжиге огня выходит немного дыма, но после этого из трубы выходит немного дыма, ни тепла, ни дыма.

Вариант 2 с изоляцией из минеральной ваты большую часть времени работал безупречно. А иногда просто отказывался. Без уважительной причины.

Мы так и не поняли, почему. Это одна из тех вещей, когда вы вносите несколько изменений и не можете сказать, какое из них сработало или все ли. Но спустя три модификации система работает отлично и безупречно надежно. Мод 1: мы установили небольшой вентилятор, переработанный с компьютера, в дымоход в качестве вытяжки. Идея пришла из некоторых конструкций кемпинговых ракетных печей, которые, как мы обнаружили, включали вентилятор.Модель 2: Мы построили небольшую полукруглую лопату, чтобы убирать золу из камеры сгорания во время пожара. Мы обнаружили, что пепел в этой камере имеет тенденцию уменьшать свою площадь и заглушать огонь, если он используется более чем на одну длительную ванну. Модификатор 3: Мы нашли емкость для пудинга, которая очень аккуратно вписывается в открытый конец камеры сгорания - если вы посмотрите на первую фотографию в этом посте, вы увидите это. Мы обнаружили, что если позволить воздуху таким образом, огонь с большей вероятностью сожжет палки, а не горизонтально, как предполагалось.

Итак, финальная система. Мы можем наполнить ванну теплой водой из солнечной системы или холодной, если было очень холодно и пасмурно. С теплой водой ванночка готова через полчаса. С холодом еще немного. Вероятно, прямо под ванной недостаточно нагревается, чтобы растрескать эмаль (как в случае со звездной ванной), но я не хотел это проверять. Сначала мы наполняем ее, и у нас есть доска для буги-вуги, которую мы кладем в ванну, пока она нагревается, чтобы изолировать ее.

У печки живет большая урна с кострищами.Мы используем палочки из эвкалипта диаметром от одного до двух дюймов (от 25 до 50 мм). Зажгите небольшой костер в нижней части камеры подачи, вставьте в нее четыре или пять палочек, и пламя горит горизонтально через камеру сгорания и взрывает ракетную камеру. В верхней части ракетной камеры находится большая кастрюля с краном. Это становится очень горячим, и его можно добавить, чтобы сделать ванну тостовой, и снова наполнить ее из крана над ней.

Горячие газы проходят по дымоходу под ванной, поддерживая ее тепло. Палки падают в огонь, когда они горят.Если вы собираетесь задержаться более чем на полчаса, очень полезно принять ванну, чтобы добавить больше палочек. И еще вина принести.

Связанные

Умывальники и пузатые печи в 1930-х годах во Флориде

Женщина, стирающая белье, Флорида, 1939. Государственный архив Флориды, Флорида Память , http://floridamemory.com/items/show/154625

Когда я был ребенком в 1950-х годах, мои родители возили нашу семью по новым шоссе Америки из Калифорнии в дом моей бабушки в сельской местности штата Миссури, и в течение недели мне казалось, что я был в другой стране.Я помню, как мой отец проложил трубы и впервые принес водопровод для мамы моей мамы, которая гордилась тем, что временный чугунный ручной водяной насос возвышается над ее внутренней раковиной на кухне - первая вода, которую она когда-либо пила в помещении. .

Суровая жизнь моей бабушки была типичной для большинства сельских американцев, особенно до Второй мировой войны, но какой была повседневная жизнь большинства жителей Флориды в 1930-х годах, когда водопровод в помещениях был редкостью? Какой была жизнь без душа и без стиральной машины?

Несколько лет назад я прочитал небольшую книгу воспоминаний Маргарет Бруссард, женщины, «родившейся и выросшей» во Флориде во время Великой депрессии 1930-х годов, и, хотя она не профессиональный писатель, она рассказывает о своей детской жизни с подробностями, которые рассказали бы ее внуки хочу знать, каково было быть ребенком в 1930-х годах во Флориде.

Сантехника в помещении все еще была исключением в 1930-х годах, и Бруссард вспоминает, что в ее семье было «закрытое крыльцо с новым красным насосом, поэтому не было необходимости выходить на улицу под дождем или ветром, чтобы набрать воду. Внутренняя сантехника! На выступе насоса стояло ведро с питьевой водой с ковшом, из которого мы могли пить, если не болели.

Ручной водяной насос нужен был, если кто-то хотел принять ванну. Так было, когда мы были у бабушки.Конечно, благодаря моему отцу, у нее был домашний ручной водяной насос, но большинство сельских жителей Флориды в 1930-х годах не имели этого удобства. Если им нужна была вода, им приходилось выходить на улицу и наливать воду в верхнюю часть своего чугунного насоса, чтобы заполнить его, чтобы они могли вручную накачать достаточно воды, чтобы наполнить ведро, а затем отнести его в дом - одно ведро вовремя. В доме моей бабушки насос был на кухне, но моим родителям все равно приходилось нагревать воду в кастрюле на плите - только пару кастрюль за раз.

В большинстве сельских домов рабочего класса ванна была не из фарфора; Это была огромная ванна для умывальника, сделанная из стали, которая была оцинкована, чтобы не ржаветь, и это придавало ей ковшово-серый цвет. Обычно ванна использовалась для стирки одежды, но если вы хотели принять ванну, это была, вероятно, единственная большая ванна в вашем доме.

Бруссард, родившийся во Флориде в 1933 году, рассказывает, как их семья держала умывальник на заднем крыльце, где дети принимали ванну. Зимой, однако, ее родители переносили огромную раковину внутри на кухню «возле кухонной плиты» или в гостиную «возле пузатой дровяной печи», где чайники с подогретой водой можно было легко добавить в ванну. .

Как и в доме моей бабушки, принятие ванны занимало очень много времени, и обычно для этого требовалось больше одного человека. В большинстве сельских домов самый чистый ребенок будет принимать первую ванну, а следующий ребенок будет использовать ту же воду для ванны с дополнительными тазами с теплой водой, добавленными в ванну. Если бы день был холодным и дети Бруссара не вспотели и не испачкались, они могли бы пропустить полную ванну и вместо этого принять «слюнную ванну», используя «тряпку для мытья посуды», теплую воду с мылом.Большинство представителей рабочего класса Флориды, живущих за пределами городов, не принимали ежедневные ванны или душ до окончания Второй мировой войны в 1950-х годах, когда водопровод с водонагревателями в помещениях, наконец, стал более распространенным.

У моей бабушки была электрическая стиральная машина, но она отличалась от моей мамы. Стиральная машина бабушки была похожа на большую круглую металлическую бочку, и я помню, как наблюдал, как она вставляла мокрую очищенную одежду между двумя резиновыми роликами над ванной, и одежда медленно перемещалась через ролики, которые выдавливали большую часть воды.

Стирка одежды до того, как в доме было электричество, в 1930-х годах в сельских районах Флориды проводилась в течение всего дня, поэтому обычно ее делали раз в неделю. Та же оцинкованная ванна, которая использовалась для ванн, также использовалась для стирки одежды, но для того, чтобы нагреть достаточно воды для стирки в кастрюлях, потребовались бы часы, а ванна не была предназначена для кипячения воды, поэтому вместо этого большая трехногая черная Чугунный «котелок» использовался, поэтому под ним можно было развести открытый огонь, чтобы вскипятить воду, необходимую для стирки одежды.Бруссард рассказывает в своей книге, что для добавления хозяйственного мыла в кипящий котел они использовали стружку от большого куска желтой скверно-нафты.

Конечно, сначала стирают самую чистую и лучшую одежду, затем бросают и перемешивают в кипящей воде, поднимают и поднимают деревянным шестом вверх и вниз, пока одежда не станет чистой. Бруссард вспоминает, как в детстве наблюдала, как одежду поднимали из котла с кипящим стержнем и сразу же бросали в оцинкованную ванну для умывания, в которой была холодная чистая вода, где ее ополаскивали, погружая ее вверх и вниз, а затем выжимая вручную. прежде чем поместить их в третью ванну, в которой также была холодная чистая вода.Таким образом, одежда начиналась с мыльной кипящей воды (самой грязной воды) и перемещалась в более чистые ванны с холодной водой для двух полосканий. Затем одежду помещали в корзину перед тем, как повесить ее на бельевой веревке, используя твердые деревянные прищепки, которые, по словам Бруссарда, выглядели как маленькие деревянные куклы на двух ножках, а ножки прищепки можно было прижать к двум сторонам куска одежды, задрапированной. над бельевой веревкой.

Это была очень тяжелая, очень горячая и отнимающая много времени работа, и муж, который мог позволить себе заплатить бедной женщине за ее выполнение, спас бы свою жену и детей от этого.Только самые бедные женщины (которые, как правило, были афроамериканцами) были готовы выполнять эту изнурительную работу за деньги.

Электричество изменило жизнь сельских жителей Флориды, и когда появилась возможность пользоваться стиральной машиной, жизнь женщины навсегда изменилась.

Однако для большинства жителей Флориды электричество было слишком дорогим, чтобы его можно было использовать для отопления дома. Сегодня мы можем подумать, что они использовали камин, потому что новые дома сегодня часто включают тепло камина, но я помню, когда мой отец построил кирпичный камин в нашем новом доме в Холли-Хилл в 1960 году, мои родители решили, что дрова слишком дороги в использовании. наш камин очень часто.Даже в 1930-х годах камин был расточительным и неэффективным способом обогреть комнату, потому что тогда дрова тоже были дорогими. Конечно, сельские жители Флориды могли рубить дрова только на их собственной земле, а большинство представителей рабочего класса Флориды не могли позволить себе покупать достаточно земли, чтобы обеспечивать себя дровами из года в год, поэтому отопление с помощью камина было слишком дорогостоящим.

Вместо этого, как правило, сельская семья покупала черную чугунную пузатую печь на дровах для своей гостиной, и она имела вентиляцию с помощью черного дымохода, который выходил в отверстие в потолке и продолжался на чердаке. и над крышей, где труба будет иметь шляпообразную крышку, чтобы предотвратить попадание большей части дождя в трубу.Это было то, что было у семьи Бруссарда в центральной Флориде.

Бруссард пишет, что, когда закончились холода, печь нужно было протереть тряпкой «черный как печь», чтобы она «хорошо смазалась», чтобы она не ржавела в те месяцы, когда огонь не зажигался. Это. При первом зажигании следующего огня масло начинает гореть, и во всем доме будет исходить дымный запах.

У моих бабушек и дедушек тоже была пузатая печь, и когда мы приезжали зимой, дедушка вставал рано утром, чтобы развести огонь или топить его и добавить еще угля, чтобы он был горячим у костра. время, когда мы проснулись.Уголь был намного дешевле дров.

Мы все были осторожны, чтобы не подойти так близко, чтобы случайно не коснуться пузатой печи, которая была достаточно горячей, чтобы за секунду сжечь и сжечь вашу кожу. Печь вырабатывала больше тепла, чем камин, и ее было дешевле использовать, но тепло по-прежнему оставалось только близко к плите - так близко, что я помню, что мне приходилось стоять рядом с плитой, чтобы почувствовать тепло, но моя задница будет мерзнуть, и мой лоб быстро почувствовал, что он готовится, поэтому мне пришлось продолжать медленно поворачиваться, чтобы попытаться согреть все вокруг.Это заставило меня оценить наш обогреватель дома.

Жизнь моей бабушки в сельской местности штата Миссури была нелегкой, а для сельских жителей Флориды в 1930-х годах до электричества даже принятие ванны, стирка одежды или просто согревание дома было тяжелой работой.

Чтобы написать это, я использовал этот источник:

Маргарет Рейнольдс Бруссард. Флоридский ребенок в Великой депрессии . [Самостоятельное издание] Нет города: Нет издателя, 2006.

Нравится:

Нравится Загрузка...

Связанные

Amazon.com: 15-литровый консервный бак для водяной бани с плитой, большая кастрюля - не полированный


Материал Нержавеющая сталь марки 304
Тип отделки Полированный
Марка Дом
Цвет Нержавеющая сталь
Вместимость 15 квартов

  • Убедитесь, что это подходит введя номер вашей модели.
  • Размер 20,5 дюймов (Ш) x 11,5 дюймов (Г) x 13 дюймов (В), вмещает 13 галлонов, вмещает 15-литровые банки. Емкость для кипячения воды
  • Создан для 2-х конфорок на газовой плите или настольной плите (ASIN: B004LWIAPA)
  • Специально созданный продукт, БУДЕТ СОДЕРЖАТЬ ЦАРАПИНЫ от производства. Для серьезных пользователей, а не в декоративных целях.
  • В комплект НЕ входит сливной клапан - полностью сварная конструкция, без пайки
  • Сделано амишами США, округ Ланкастер, штат Пенсильвания.

Емкость для водяной бани для печи со стеклянным верхом

Можно смело банку на стеклянной плите.Но у вас должно быть соответствующее оборудование, чтобы предотвратить поломку плиты или небезопасный процесс консервирования.

Примечание. Большая часть этого сообщения взята из мартовского информационного бюллетеня Seed to Pantry и обновлена.

Печи со стеклянным верхом для консервирования

В начале этого года моя старая печка перегорела и умерла. Пора было заменить, но, конечно, мне хотелось чего-то, чего не делают производители печей; электрическая выдвижная конвекционная плита с верхними змеевиками, чтобы я мог безопасно пользоваться водяной баней.После многих часов исследований (иногда я немного переоцениваю) я обнаружил выдвижную конвекционную печь, выдвижную печь с верхней частью змеевика, конвекцию с верхней частью змеевика, но не все вышеперечисленное. Вплоть до случайного замечания. «О, - сказал продавец, - все новые печи со стеклянным верхом безопасны для консервирования». Я был в восторге, но настроен скептически.

Итак, мы вернулись к Google (как мы жили до Google?). Я поискал в Интернете несколько разных печей. И, согласно инструкциям по эксплуатации, все они безопасны для домашнего консервирования.С парой оговорок:

1. У консервного завода должно быть плоское дно. Это означает, что мою старую консервную банку для эмали с гребнями на дне придется заменить.

2. Устройство для консервирования не должно выступать за горелку более чем на 1/2 дюйма с любой стороны. Поэтому они не рекомендуют большие консервные банки с водяной баней. Это немного затруднит обработку больших партий банок размером с кварту, если я не буду продолжать делать их на улице на палаточной горелке.

В поисках правильной консервной машины

Этот шаг оказался намного сложнее, чем я ожидал.Мало того, что мне нужна была консервная машина с плоским дном, она не могла быть больше 11 дюймов в диаметре, так как моя самая большая горелка - 10 дюймов.

Наконец-то я решил купить бак из нержавеющей стали на 16 квартов . У него плоское дно, всего 11 дюймов в диаметре, и он не ржавеет! Кроме того, он достаточно мал, чтобы с ним можно было работать, но достаточно большого, чтобы обрабатывать сразу два слоя банок с вареньем. Как стандартный горшок, он также легко выполняет двойную функцию. Это идеальный размер для приготовления супа этой зимой, когда приезжает вся семья.

Как найти подходящую стойку для консервов

Затем я занялся консервной стойкой. Это было даже труднее, чем найти консервный завод для водяной бани. Но я очень доволен этой двусторонней стойкой для консервирования от Sur la Table . Он тяжелее и качественнее, чем большинство традиционных консервных стеллажей корзиночного типа.

Другие варианты консервирования

Использование комбинации кастрюли и решетки для консервирования означает, что моя плита не пострадает от слишком большого количества удерживаемого тепла и что процесс консервирования будет безопасно оставаться при температуре кипения.

Разумеется, Jarden Home Brands (Ball®) недавно выпустила электрическую водяной баню . Он по разумной цене и имеет хорошие отзывы. Это может быть идеальным вариантом для тех из вас, у кого есть старые печи со стеклянной столешницей или кто не хочет много консервировать на стеклянной плите.

Как я упоминал в The Confident Canner , большинство печей марки Frigidaire® уже давно одобрены для консервирования на водяной бане. Однако всегда применялось правило «не более 1 дюйма в диаметре», поэтому будьте осторожны, чтобы консервная машина не работала с вашей плитой.

Конечно, походная печь на трех ножках - все еще хороший вариант для консервирования на водяной бане. И это позволяет нам наслаждаться прекрасной летней погодой во время консервирования!

Предупреждение

Не забывайте, что вы всегда должны сверяться с руководством по эксплуатации производителя вашей плиты, прежде чем принимать решение о том, чтобы использовать плиту со стеклянной поверхностью.

У вас есть стеклянная плита? Что вы используете для консервного завода?

Нравится:

Нравится Загрузка...

Связанные

ZLINE Кухня и ванна DuraSnow 30 дюймов, 4 куб. Фута. Отдельностоящая двухтопливная и обзоры

Испытайте достижимую роскошь® с ZLINE DuraSnow® Dual Fuel Professional Range. Двухтопливная серия ZLINE сочетает в себе высокопроизводительную газовую плиту с электрической конвекционной духовкой. Обладая профессиональной эстетикой и функциональностью, эта двухтопливная печь обеспечивает непревзойденную роскошь за небольшую часть стоимости.Эксклюзивная отделка ZLINE DuraSnow® отличается вневременной устойчивостью к ненаправленным отпечаткам пальцев, что позволяет легко бороться с повседневным износом. Достигайте оптимальных результатов с мощностью готовки от 4200 до 18000 БТЕ с герметичными конфорками. Положитесь на точное и равномерное нагревание каждого домашнего блюда с помощью конвекционной печи. Наслаждайтесь сверхглубоким духовым шкафом с трехслойной изолированной стеклянной духовкой для эффективного приготовления любых блюд. Благодаря усовершенствованным функциям премиум-класса, таким как решетки для духовки на шарикоподшипниках SmoothSlide, двойное освещение и регулируемые ножки, этот ассортимент обязательно поразит как шеф-повара, так и гостей.Эта серия, изготовленная из материалов высочайшего качества на рынке, включает в себя прочную, устойчивую к царапинам фарфоровую варочную панель и эксклюзивную цельную чугунную решетку ZLINE. Готовьте с легкостью с итальянскими петлями StayPut, которые обеспечивают безопасную среду для выпечки, которой можно наслаждаться долгие годы. ZLINE гарантирует долговечность и долговечность своих профессиональных двухтопливных плит, обеспечивая при этом дополнительную защиту и душевное спокойствие благодаря беспроблемной гарантии. ZLINE Dual Fuel Range отправляется на следующий рабочий день после поступления на склад.

Характеристики
  • Духовка с трехслойным стеклом и алюминиевым сетчатым уплотнением позволяет дверце духовки оставаться прохладной, пока она нагревается.
  • Двойное освещение духовки управляется переключателем. Обеспечивает кристально четкую видимость внутренней части духовки во время приготовления.
  • Передние ручки управления с пятью функциями.
  • Запатентованные шарниры ZLINE с фиксатором, спроектированные так, чтобы выдерживать полный вес дверцы духовки и останавливаться в любом месте, прочные и эффективные, с плавным ходом.
  • Изготовленные вручную высококачественные итальянские горелки, импортированные непосредственно из Италии, из высококачественного сплава для обеспечения эффективного и чистого горения пламени.
  • Итальянские горелки долговечны и легко снимаются для простой очистки.
  • Прочная цельная плита из фарфора итальянского производства позволяет легко чистить поверхность - без щелей, которые могут удерживать остатки.
  • 4,0 куб. футов открытого пространства с двойной подсветкой духовки.
  • Цельная чугунная решетка - сверхпрочная и долговечная, чрезвычайно прочная, с исключительным соотношением прочности и веса.
  • Устойчивая к царапинам керамика, подходящая для любых условий приготовления пищи.
  • Поворотные ножки для регулировки общей высоты диапазона от 36 дюймов до 38,5 дюймов.
  • Ненаправленная нержавеющая сталь DuraSnow® - это вечное покрытие, устойчивое к коррозии, пятнам и отпечаткам пальцев
Подробная информация о продукте
  • Тип очистки : Ручная очистка
  • Бройлер: Нет
  • Количество стоек: 2

Советы для кухни и ванной | Stanford R&DE

Информация на этой странице:

Ваша кухонная стойка

Используйте разделочную доску при работе с ножом, лезвием X-Acto или другим острым инструментом.В противном случае вы повредите мебель, прилавки, столы, деревянные, кафельные или виниловые поверхности, что будет сопряжено со значительными потерями для вас и ваших соседей по комнате. Вы можете купить разделочную доску в любом супермаркете или строительном магазине. Когда вы снимаете горячую сковороду с плиты или духовки, используйте электрическую плиту или подставку под горячее; поставив горячую сковороду прямо на столешницу, можно испортить ламинат и деревянные поверхности.

Вывоз мусора

Ваш мусоропровод измельчает мягкие пищевые отходы на частицы, которые можно слить водой. Не используйте мусоропровод для измельчения волокнистых материалов, таких как кукурузная шелуха или сельдерей; кости; семена; кофейная гуща; резина, стекло, металл или бумага. Ни в коем случае не сливайте жир в мусорное ведро.

Для утилизации мусора

  • Включите теплый водопроводный кран на кухне.
  • Включите вывоз мусора.
  • Подавайте пищевые отходы в мусоропровод понемногу. Не забивайте мусоропровод и не включайте его.
  • Подождите, пока продукты не выброшены.
  • Выключите вывоз мусора.
  • Дайте воде стечь еще на 15–30 секунд, чтобы очистить слив.
  • Выключите воду.

Если ваша система вывоза мусора не работает

  • Выключить тумблер .
  • Загляните внутрь, чтобы проверить, нет ли предметов, блокирующих лезвия. Не допускайте выбрасывать руки, металлические или твердые предметы в мусоропровод.
  • Нажмите кнопку сброса, расположенную внизу утилизации.
  • Попробуйте снова включить утилизацию. (Для правильного использования следуйте инструкциям выше.)

Если утилизация по-прежнему не работает, отправьте запрос на исправление.

Плита

Никогда не оставляйте на плите что-либо, особенно масло, без присмотра. Если вы выстилаете сковороды под конфорками алюминиевой фольгой, следите за тем, чтобы они были чистыми и обезжиренными, чтобы избежать пожара. Также убедитесь, что фольга не касается штырей горелки.

Чтобы избежать возгорания на кухне

  • Всегда следите за едой во время приготовления на плите.
  • Постоянно проверять выпечку в духовке.
  • Никогда не готовьте, если вам хочется спать, если вы чрезмерно употребляли алкоголь или если вы принимали лекарства, вызывающие сонливость.
  • Вытрите пролитую жидкость и очистите духовку. Скопившаяся смазка может загореться.

Никогда не оставляйте на плите что-либо, особенно масло, без присмотра. Если вы выстилаете сковороды под конфорками алюминиевой фольгой, следите за тем, чтобы они были чистыми и обезжиренными, чтобы избежать пожара. Также убедитесь, что фольга не касается штырей горелки.

Если загорается сковорода с едой

  • Закройте сковороду крышкой, чтобы потушить огонь. Не используйте огнетушитель и не поливайте огонь водой. Это может привести к разбрызгиванию горящего жира и распространению огня! Вместо этого потушите огонь, накрыв сковороду крышкой. Выключите горелку. Чтобы предотвратить возгорание, плотно удерживайте крышку на месте, пока сковорода не остынет.

Если в духовке начнется пожар

  • Выключите огонь и держите дверцу духовки закрытой.

Если в вашей микроволновой печи начнется пожар

  • Держите дверцу закрытой и отключите микроволновую печь. Перед тем как снова использовать микроволновую печь, обратитесь в сервисный центр.

Сообщайте обо всех пожарах - даже если вы думаете, что потушили их.

Духовка с самоочисткой

Если в вашей квартире есть самоочищающаяся духовка, не используйте чистящие средства для духовки или химикаты. Для очистки установите цикл самоочистки; после того, как духовка остынет, вытрите всю золу.Если вы используете химические чистящие средства для решеток духовки, сначала выньте их из духовки и внимательно следуйте указаниям на контейнере. Не проливайте очиститель; это повредит хром, эмаль и пол.

Инструкции по очистке самоочищающихся духовок

Инструкции по очистке самоочищающихся духовок - только Mirrielees

Сливы

Во избежание травм наших сотрудников, выполняющих ремонтные работы, ни по какой причине не используйте какие-либо химические вещества в канализации. Если у вас забит слив - будь то раковина, ванна или унитаз - сначала попробуйте устранить засор с помощью ванны для сантехника.

Раковина или ванна

Используйте стандартный поршень для чашек для удаления засоров в раковинах, ваннах и душевых. Снимите сетчатый фильтр или всплывающую крышку со слива. Наполните раковину или ванну достаточным количеством воды, чтобы покрыть большую часть чашки поршня. Удерживая поршень плотно прижатым к сливу, быстро опускайтесь вверх и вниз, пока уровень воды не упадет. Если погружение не устраняет засор, отправьте запрос на устранение неисправности.

Туалет

Используйте шаровой или фланцевый плунжер; он создает вакуумное уплотнение, необходимое для очистки засора с помощью силы воды.Если вы думаете, что ваш унитаз собирается переполниться, отключите воду в унитаз, повернув вентиль на левой стороне унитаза у стены. Затем обратитесь в службу приема и размещения, чтобы выслать сантехника. В нерабочее время звоните в службу экстренной помощи по телефону 725-1602.

Наполните унитаз водой, достаточным для покрытия резинового поршня.

  • Удерживая поршень за деревянную ручку, установите резиновую чашку на слив унитаза, закрыв отверстие.
  • Сначала осторожно окунитесь, чтобы выпустить воздух в колокол.Затем, удерживая уплотнение, надавите и потяните за ручку три или четыре раза, чтобы произвести всасывание, или пока уровень воды не упадет. В большинстве случаев это должно устранить засор.
  • Сполосните унитаз, чтобы очистить трубопровод.
  • Если при погружении засор не разрывается, отправьте запрос на устранение неполадок.

ВИДЕО: Как прочистить туалет

Как смачивать водяную баню на плите со стеклянной столешницей

Итак, на прошлой неделе я НАКОНЕЦ начал и закончил консервирование! Гип-гип ура!

С одной стороны, мне действительно нравится процесс и чувство, которое я испытываю, когда смотрю на все мои прекрасные банки, наполненные садовым совершенством, но с другой стороны, консервирование требует очень большого количества оборудования и настройки.

Я кладу помидоры в морозилку, так как они созрели, плюс еще в морозилке остались помидоры, оставшиеся с прошлого года, так что я потратил четыре дня и приготовил их все.

В этом году я попробовал что-то другое.

Последние тринадцать лет у меня была плита со стеклянным верхом, и я всегда читал, что НЕЛЬЗЯ использовать обычную водяной баню для очистки стеклянной поверхности из-за вогнутого дна. Я читал, что он может задерживать тепло под кастрюлей из-за неровной поверхности и, возможно, привести к растрескиванию плиты.

Много лет назад, когда я впервые начала заниматься консервированием (в первую очередь, желе), мой умелый муж, машинист / фермер, сделал мне специальную стойку, которая ставилась на дно моей большой кастрюли. Я мог бы добавить в него 7 пинт, но не квартов (он был недостаточно высок, чтобы покрыть их достаточным количеством воды). Использование моей стандартной кастрюли сослужило мне хорошую службу, пока я консервировал только желе и пинты яблочного пюре. (Обновление: по состоянию на осень 2018 года я все еще использую кастрюлю со специальной стойкой, чтобы использовать ее для любой пинтовой консервной банки, которую я делаю!)

Пару лет назад я расширил свой репертуар консервирования, добавив бабушкин томатный суп.Мы используем его как основу для чили. Но консервирование его в пинтах означало, что для мультиварки с чили потребовалось три пинты, плюс, если я в тот год еще и делал яблочное пюре, у меня просто не было достаточно банок для этого!

Я действительно хотел уметь пить кварты. Как вариант, можно использовать автоклав (так как у них тяжелое плоское дно), но я не хотел вкладывать деньги в него только за литры томатного соуса, и, честно говоря, консервирование под давлением меня немного пугает 🙂 Я знаю, я знаю, это всего лишь недостаток опыта, но все же.(Обновление: моя мама подарила мне один в прошлом году на Рождество, так что я очень скоро научусь давить на банку !!)

После долгих исследований и обмена идеями от моей сестры, я пришел к работоспособному, недорогому и не страшному решению для консервирования в водяной бане на стеклянной плите -

консервирование снаружи!

У нас есть походная печь на пропане, поэтому я поставил стол в навесе для машины прямо у задней двери, поставил на него плиту и вуаля! Я могу кварты

Было ли это на удивление удобно? И да и нет.Да, потому что консервирование снаружи освобождает горелку на моей плите для приготовления еды в течение дня, и нет, потому что, ну, я должен был выносить полные банки на улицу!

Но оно того стоило.

Я консервировал 21 литр томатного супа, так что мы готовы к зиме! Я все еще использовал свой верный консервный автомат для консервов для пинт (я сделал 32 пинты сальсы, 12 пинт супа и 15 пинт густого соуса), в основном потому, что у меня закончился пропан, и у меня не было времени проехать 13 миль до ближайший магазин, пока я занимался консервированием.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
