Печное отопление частного дома: какой вариант устройства выбрать

Печное отопление частного дома и до сегодняшних дней является одним из самых популярных во всех российских регионах. Ранее для отопления большого дома использовалось несколько печей, которые устанавливались в разных комнатах, но это не самый экономный вариант, так как требует большого количества твердого топлива.

Печное отопление частного дома — эскиз

Сегодня благодаря разработанным современным схемам, а также тому, что в продаже появилось множество различных современных видов печей, организовать отопление стало намного проще. Оно бывает разных видов и с применением различного топлива. Чтобы выбрать для своего дома самый приемлемый вариант, который будет подходить по всем параметрам, нужно рассмотреть некоторые виды поближе и узнать их принцип работы.

Выбор системы отопления в зависимости от размера дома

  • Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
  • Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
  • Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

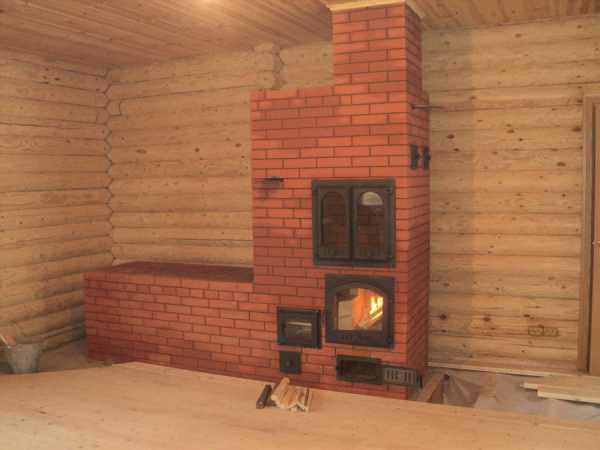

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

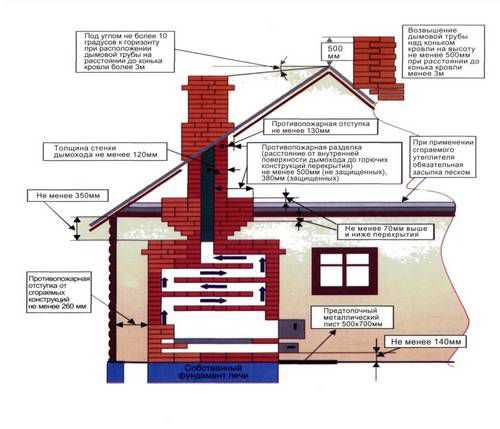

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

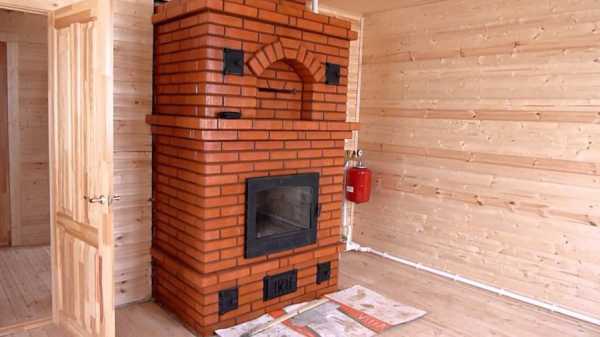

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

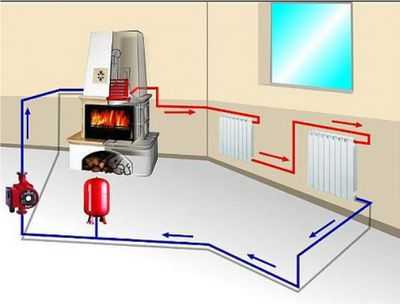

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Видеозарисовка: интересный вариант печи-камина с контуром отопления

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80—90 куб. метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

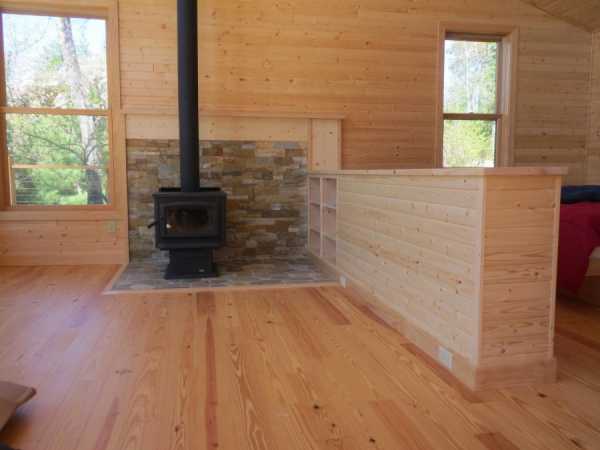

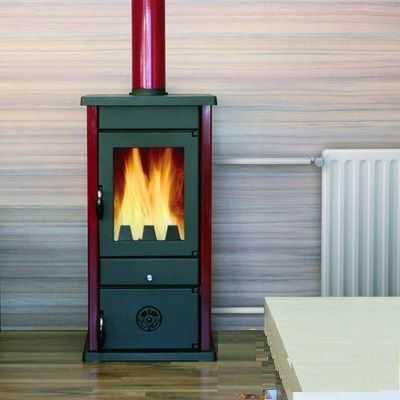

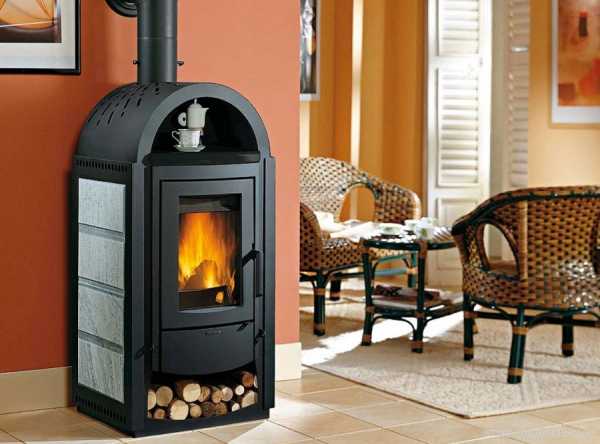

Чугунная отопительная печь

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

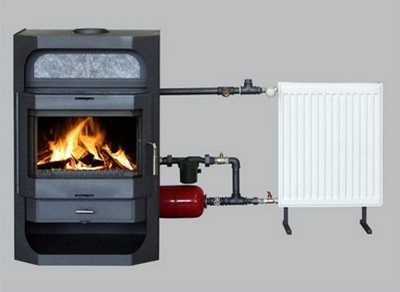

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

  • Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
  • Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
  • К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
  • Важным моментом является простота в эксплуатации и техническом обслуживании.
  • Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
  • Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
  • Печь должна быть расчитана на длительные период эксплуатации.
  • Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

  • Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
  • Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
  • Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
  • В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

  • Автономность, а значит — надежность. Дом будет всегда обогреет, даже при отключении электричества и воды.
  • Доступность по цене возведения и эксплуатации конструкции.
  • Экономичность в приобретении топлива и отсутствие счетов за магистральное снабжение газом или горячей водой, которые, к сожалению,
  • Простота в эксплуатации — печь не требует программирования, а если возникают проблемы, то их вполне можно устранить самостоятельно, без привлечения специалистов.
  • Так как печь для своей эксплуатации не требует проведения коммуникаций, ее можно установить или возвести в доме, расположенном в любом регионе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что и на сегодняшний день не везде проведены газовые магистрали, печное отопление остается актуальным и незаменимым. Запастись топливом заранее и поддерживать огонь в печи — это все, что требуется от хозяина дома с печным отоплением. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавиться от надежных кирпичных строений, а также устанавливают чугунные печи-камины для создания в доме не только теплой, но и уютной атмосферы.

kamin-expert.ru

Как сделать печное отопление? Преимущества отопления дома от печки

Чтобы поддерживать комфортную температуру в помещении, веками пользовались печным отоплением. Но даже в таком традиционном методе теплоснабжения появляются новые современные технологии. Чаще всего печи используют в тех местах, где исключается возможность подключения к газопроводу. Хотя, даже при наличии газа, такой вид отопления можно использовать в качестве резервного или дополнительного варианта.

Как правильно сделать печное отопление, чтобы оно функционировало с максимальной теплоотдачей?

Обычная кирпичная печь подразумевает наличие топки, зольника, дымоотводной системы. Именно благодаря последнему элементу нагревается помещение, поскольку газы проходят по сложным каналам и отдают кирпичу свое тепло.

Правда, если площадь вашего дома слишком большая, то данная система отопления не будет очень эффективной. Поэтому, сегодня часто внутрь топки устанавливают теплообменники, которые нагревают воду, воздух или генерируют пар. Благодаря такой системе, значительно увеличивается КПД отопительной конструкции, что содействует увеличению площади обогрева в здании при том же количестве используемого топлива.

Виды теплоснабжения с использованием кирпичной печи

После осознания эффективности печного отопления, можно поработать над правильным выбором способа обогрева здания. С этой целью используются стандартные схемы теплоподачи от печки с той разницей, что котел будет замещать традиционная конструкция из кирпича.

Важно! Перед выбором вида теплоснабжения нужно определиться с площадью, которую вы собираетесь обогревать. Это – главный критерий выбора.

Дело в том, что с помощью этого критерия можно легко рассчитать максимальную скорость охлаждения теплоносителя при его прохождении по транспортной магистрали. Учитывая этот фактор, можно с уверенностью говорить о выборе вида отопления помещения с использованием печи. Поэтому, чаше всего пользуются:

  • водяным;
  • воздушным;
  • паровым отоплением.

А теперь более подробно.

Водяной способ отопления

Главный элемент при таком отоплении – теплообменник.

Его функция: передача тепла воде, находящейся в системе, которое образуется в результате сгорания топлива: дров, угля, брикетов и т.п. Обычно его изготавливают своими руками, поскольку не существует единого стандарта топочных камер. С этой целью пользуются жаропрочной сталью (толщина ≥ 2 мм).

За конструкцией, такие водяные печи бывают разными. Главное: максимальное обеспечение контакта зоны сгорания топливных материалов с теплообменником. Одной из наиболее эффективных, является П-образная форма теплообменника.

Учитывая удельную теплоемкость, другие физические характеристики наиболее популярным вариантом является конструкция из стали. Перед свариванием, необходимо выполнить чертеж теплообменника, учитывая такие условия:

  • размеры камеры для топлива должны быть идентичны внутренним габаритам устройства;
  • если магистраль будет открытого типа, то для ее монтажа использовать трубы диаметром 40 мм, а если закрытого – то 32 мм;
  • теплообменник необходимо монтировать в процессе сооружения печи. Если же вы хотите использовать старую печную конструкцию, то все равно ее придется разобрать, чтобы была возможность доступа к топочной камере.

Совет! Для обеспечения равномерного распределения тепла по всем радиаторам, а также с целью исключения возможного перегрева теплоносителя, лучше всего установить циркуляционный насос.

Для того, чтобы разводка батарей не предоставила больших хлопот, лучше всего печь с наличием водяного контура разместить у стены. Кроме того, обязательным элементом такой системы отопления является расширительный бак.

Если нагревательный контур, бак, другие элементы сварены на высоком техническом уровне, контур всегда заполнен водой, а циркуляционный насос работает безотказно, то водяная система отопления будет не только очень эффективной, но и полностью безопасной.

Воздушное

Если в печке сделать дымоходные каналы с максимально допустимой площадью, то такой вариант воздушного отопления обеспечит качественный обогрев комнаты. Сразу необходимо заметить, что таким способом можно отопить только небольшое помещение.

Как альтернатива – установить теплообменник, на подобии каминного теплоснабжения. Для этого необходима герметичная конструкция, в которой нагревание воздуха будет происходить естественным циркуляционным путем, а сам воздух будет подаваться специальными транспортировочными каналами.

Хотя, практически, создание такого вида отопления – дело не совсем простое. Связано это с тем, что значительная часть верха предназначается для дымохода. А допустить контакт воздуха с угарным газом никак нельзя. Плюс к этому, эффективное воздушное теплоснабжение возможно при наличии камеры большого объема. Кроме того, к минусам конструкции можно отнести:

  • запрет на использование старой печи;
  • размеры подводных каналов, которые должны быть диаметром не меньше 100 мм, что вызывает некоторые сложности их монтирования в печи;
  • необходимость установки вентиляторов на каналах: чтобы такое отопление было высокоэффективным.

Поэтому, такой вид отопления практикуется очень редко.

Возможные схемы воздушных каналов

Паровое

Для создания парового отопления от печки необходимо запастись специальным оборудованием, поскольку вода должна нагреваться выше 100⁰С.


Обычно для таких целей пользуются заводским паровым котлом, температуру в котором контролирует целая группа приборов.

Горячий пар, формирующийся в теплообменнике, подается в трубопровод воздушным насосом. Вода поступает автоматически, в зависимости от падения ее давления.

Главной проблемой при воплощении такого проекта в жизнь является наличие очень мощной камеры для топки. Кроме того, при создании конструкции для парового отопления необходимо обеспечить размещение всего оборудования рядом с теплообменником, что не так-то просто. Плюс к этому, исключается возможность использования механизма, с помощью которого можно было регулировать подачу теплоносителя в систему.

Учитывая все «за» и «против» можно сделать вывод, что оптимальный вариант отопления с помощью печи – водяное отопление, которое остается самым простым в монтировании, обслуживании, и наиболее эффективным в плане теплоотдачи.

Плюсы и минусы печного отопления

Печное отопление отличается:

  • надежностью;
  • финансовой доступностью;
  • экономичностью, что выражается в возможности относительно дешево приобрести твердые виды топлива;
  • простотой в эксплуатации и обслуживании. То есть, даже если возникнут небольшие проблемы, то решить их можно самому, не привлекая при этом специалистов.

Кроме того, установить печное отопление можно в доме, размещенном в любой местности, поскольку такое отопительное устройство не требует специальных коммуникаций.

Хотя для отопления характерны и некоторые отрицательные моменты:

  • длительное время нагревания печи, теплоносителя, и, одновременно, помещения;
  • невысокий КПД кирпичной конструкции;
  • строение занимает большую площадь;
  • при функционировании конструкции необходимо все время за ней присматривать, поскольку нужно в топку добавлять топливо.

Совет! С целью увеличения КПД рекомендуется, чтобы каналы были большой длины, что позволит теплу подольше задерживаться внутри печи, а сам дымоход должен быть высоким.

Чугунная печь с наличием водяного контура

Существуют также чугунные печи, снабжены водяным контуром. Как правило, такие конструкции – заводского изготовления и производятся разной мощности. Они предназначены для отопления зданий с различными площадями. Существуют агрегаты, способны обогреть 2-ух и даже 3-ех этажное строение.


Сегодня производятся комбинированные конструкции из чугуна. Это значит, что они снабжены электрическим подогревом, который включается автоматически в нужный момент, когда снижается температура угля, дров или другого вида топлива. Благодаря такой комбинированной функции, печь всегда поддерживает отопительную систему в необходимом температурном диапазоне.

Конструкция из чугуна может быть и 2-ух контурной. Это значит, что кроме тепла, устройством предвиден подогрев воды, что очень удобно.

Выдерживание противопожарных норм

Сгораемые конструкции должны быть надежно защищены от печей и дымоходов. Помогает в этом наличие противопожарных отступков и разделок.

Отступка предоставляет собой противопожарную конструкцию, которая способна защитить сгораемую поверхность от раскаленных печей, дымоходов.

То есть, это не что иное, как комплекс необходимых мер, а также набор расстояний, выдерживание которых обеспечивает защиту горючих элементов помещения.

Под разделкой понимают противопожарную конструкцию, благодаря которой образуются негорючие пространства, появляющиеся в случаях пересечения горючих элементов помещения. Например, когда дымоход проходит через перекрытие или стену, то необходимо его таким образом изолировать, чтобы обезопасить горючую часть конструкцию от возможного воспламенения.

Существует ряд рекомендаций, выполнение которых надежно защитит дом от возгорания:

  • использовать несгораемые материалы;
  • придерживаться нормативов необходимых расстояний от печи до сгораемых конструкций дома;
  • надежно теплоизолировать печную поверхность от близко размещенных стен, междуэтажных перекрытий и т.д.;
  • применять экранирование. Это значит, что необходимо пользоваться несгораемыми перегородками и экранами, чтобы оградить части домика от интенсивного ИК-излучения;

Важно! Экран поможет в том случае, если параллельно будут использоваться другие методы защиты в виде вентилируемых зазоров, расстояний, теплорассеивания.

  • использовать метод теплорассеивания. Сущность метода: необходимо внутри разделки установить вертикальную стальную пластину, которая поможет «взять» часть тепла на себя и, таким образом, снизить ее внутреннюю температуру. Бывают случаи, что после окончания топки случается воспламенение, например, деревянной конструкции, поскольку все тепло накопилось внутри переделки, а стальной плиты не было;
  • обеспечить конструкцию вентилируемыми зазорами, что будет содействовать снижению температурных показателей.

Сегодня печное отопление по-прежнему актуально. Если вы сможете построить печку, – значит в доме будет тепло, независимо от погоды на улице. Вы должны всего лишь запастись топливом. И все. Даже те хозяева, которые используют газ для отопления, не расстаются с кирпичной или чугунной конструкцией. Ведь печь, особенно на дровах, излучает не только тепло, но и создает особую атмосферу и уют в целом доме, чего нам так иногда не хватает.

znatoktepla.ru

Печи для отопления — как правильно выбрать нужную

Несмотря на наличие центрального или автономного водяного отопления, многие владельцы дач и частных домов не представляют своего жилища без настоящей печи. И действительно, печь способна создать уют в любой обстановке, а кроме этого, имея такую помощницу, не нужно беспокоиться, что по каким-либо причинам вдруг окажется, что не на чем приготовить ужин или согреть воду.

Печи для отопления

Печи для отопления

Печи для отопления могут быть выполнены из металла (чаще всего – чугуна) или сложены из кирпича. Какую из них выбрать? — это будет зависеть от нескольких критериев: площадь помещения, в котором она будет установлена, финансовые возможности и личные предпочтения владельца дома.

Содержание статьи

Кирпичные отопительные печи

Самыми востребованными для дома всегда были и остаются традиционные печи и камины из кирпича. Этот факт не удивителен, так как подобные печи совмещают в себе важнейшие функции, без которых сложно обойтись человеку даже в дачных условиях — отопление дома и поддержание в нем комфортного микроклимата длительное время, приготовление пищи, подогрев воды, просушка одежды, заготовки на зиму.

"Классикой", безусловно, являются кирпичные печи

«Классикой», безусловно, являются кирпичные печи

Именно поэтому, несмотря на появление более современных отопительных приборов, многие все-таки предпочитают кирпичные сооружения. Их разнообразие велико – известно очень большое количество конструкций, которые отличаются между собой не только размером, но и функциональностью. Такое разнообразие позволяет выбрать ту модель, которая в максимальной степени подходит для конкретной площади и интерьера дома и отвечает запросам владельцев.

Чтобы разобраться в нюансах кирпичных печей, имеет смысл рассмотреть несколько самых популярных вариантов. Однако, какая бы разновидность ни была выбрана, она в любом случае должна качественно обогревать дом, а одним из важнейших конструктивных условий для выполнения этой функции является размер топочной камеры печи. Определившись с этим параметром, можно будет выбирать и саму печку, так как любая из них сконструирована с определенным расчетом.

Необходимый размер топочной камеры должен находиться в соответствии с отапливаемой площадью. Кроме того, от размера топки напрямую зависит и минимальное сечение дымоходной трубы. За отправную точку при выборе можно воспользоваться следующей таблицей:

Площадь помещения в кв. мОбъем портала
в куб. дм (литрах)
Топливник в ммПроходное сечение дымохода в мм (минимум)
Ширина
топочного
отверстия
Высота
топочного
отверстия
Ширина
задней
стенки
топки
Глубина
топливной
камеры
Высота
горловины
1242500450300300120140×140
1650600500-520400320120140×270
2260700560-580450350120140×270
3080800600-650500370-380130270×270
35100900700600400-420130270×270
401201000750700450140270×270

Печи для дома могут подразделяться по своей функциональности:

  • Просто отопительные печи – например, «голландка».
  • Отопительно-варочные – это печи с плитой и духовкой, например, «шведка», русская печь и другие.
  • Печи-камины – их функциональность понятна из самого названия.
  • Несколько особняком стоят отопительные печи специального предназначения – это банные каменки, печки для отопления теплиц, гаражей, иных хозяйственных построек.
Отопительные печи типа «голландка»

«Голландка» представляет собой отопительную печь, которая предназначена исключительно для обогрева помещений. Эта конструкция может быть достаточно компактной и отлично подойдет или для маленькой постройки, или в качестве второй, дополнительной печи в доме. Ее можно расположить между двух комнат, она будет не только эффективно их обогревать, но и послужит стеной.

Отопительная печь "голландка"

Отопительная печь «голландка»

«Голландка» пришла в Россию из Западной Европы в начале XVIII века и надежно прижилась в русских избах. С того времени уже русские мастера-печники существенно реконструировали первоначальную модель, так как она поначалу не имела задвижек, и тепло напрямую уходило в трубу. Во внутренней конструкции печи появились сложные каналы, которые помогают сохранить тепло на долгое время. Кроме этого, в некоторых модернизированных «голландках» появились баки для согрева воды, сушильные камеры.

Схема традиционной «голландки» выглядит следующим образом:

Типичная схема "голландки"

Типичная схема «голландки»

Как правильно сложить эту компактную и удобную в эксплуатации отопительную печь—«голландку», можно узнать, пройдя по ссылке на соответствующую публикацию нашего портала. Там же можно будет найти рекомендации по устройству фундамента для нее, подробную инструкцию кладки со схемой-порядовкой и другую полезную информацию.

«Шведка»

«Шведка» является более рациональной конструкцией, так как в ней, при сравнимых с «голландкой» компактных размерах, изначально предусмотрены такие элементы, как плита и сушильная камера, а иногда даже — и духовка.

Очень функциональная печь-"шведка"

Очень функциональная печь-«шведка»

Схема традиционной печки—«шведки» выглядит следующим образом:

Внутреннее строение "шведки"

Внутреннее строение «шведки»

Интересные исторические факты — первоначальный вариант «шведки», как можно понять из ее названия, был разработан в Швеции по заказу правительства в связи с необходимостью экономии дров, которых катастрофически не хватало в зимний период. Ее авторами стали инженер Карл Йохан Кронстед и генерал Фабиан — они в 1767 году представили свой проект. Печь прижилась и стала распространена не только в Швеции, но и в ряде других северных стран, одной из которых стала и Россия, в которой «шведка» начала набирать популярность в конце XIX. До появления этой модели в Швеции чаще всего строились печи каминного типа, отдающие мало тепла и требующие большого количества топлива.

Конструкция «шведки» отлично подойдет для небольшого и крупного дома. За время, прошедшее с появления первой такой печки появились разнообразные вариации, из которых можно выбрать оптимальную для имеющихся условий загородного дома.

Как сложить печь «шведку» самостоятельно можно узнать, пройдя по этой ссылке на специальную страницу портала, посвящённую именно этой теме.

Кухонная печь-плита

Кухонную кирпичную печь-плиту можно смело назвать самым экономным в строительстве и компактным по габаритам вариантом из всех существующих отопительных сооружений. Однако, подобная печь-плита рассчитана только на отопление самой кухни и приготовления пищи. Конечно же, ею можно разделить одну большую дачную комнату на две зоны, организовав в одной из них кухню, а в другой – нечто вроде спальни. В этом случае помещение для отдыха будет прогретым от задней части печи в течение 10 ÷ 12 часов.

Эта печь придумана для активного кухонного использования

Эта печь придумана для активного кухонного использования

Кроме этого, к преимуществам этой конструкции можно отнести ее относительную легкость по сравнению с другими строениями, а это значит, что для подобной печки не потребуется массивного и слишком глубокого фундамента. Сооружение занимает совсем небольшую площадь — чуть больше, чем межкомнатная перегородка с установленным рядом столом.

Существуют и более массивные модели печей-плит, которые могут быть выбраны, если для них найдется достаточно места в доме.

Схемы внутренних каналов печки-плиты

Схемы внутренних каналов печки-плиты

Схема печей-плит достаточно проста и вполне может быть выполнена собственными силами. Однако, чтобы основная работа прошла успешно, мастера рекомендуют сначала сделать кладку всей конструкции «насухо». Эта операция необходима для того, чтобы получить хотя бы минимальную практику и «набить» руку, а также разобраться в устройстве каждого из рядов. Кроме того, появляется возможность точной подгонки кирпичей для последующей кладки.

"Порядовка" кухонной печи

«Порядовка» кухонной печи

Кладка производится в соответствии с разработанными и уже не раз опробованными порядовыми схемами. Если выбран именно этот вариант печи, то можно найти большое количество «порядовок» для конструкций прямоугольной и квадратной формы, с камерой вокруг плиты и без нее, с духовкой и с водогрейным баком.

Кухонная печь может дополняться лежанкой

Кухонная печь может дополняться лежанкой

Нельзя не сказать и об особенностях конструкции кухонной плиты с устроенной сзади или сбоку лежанкой. Этот вариант прекрасно подойдет для дачного дома, так как, можно сказать, одно спальное место будет всегда готово. Даже в том случае, если нет потребности греться, так как стоят теплые ночи, лежанку вполне можно использовать в качестве кровати — стоит только уложить на нее матрас и подушку.

Если в доме достаточно места, и есть желание возвести такое сооружение, то конструкция этой печи будет ненамного сложнее, чем у обычной плиты. Естественно, потребуется больше материала для работы, и уйдет большее количество времени на кладку, но зато можно сэкономить на покупке кровати и одновременно всегда иметь место для сушки мокрой одежды и обуви, фруктов, овощей и ягод.

Схема кладки печки с лежанкой

Схема кладки печки с лежанкой

Схему кладки такой печи можно хорошо рассмотреть на представленном рисунке.

Видео: супер-компактная отопительно варочная печь

Русская печь

Настоящая русская печь — это довольно массивное строение, требующее большой площади для установки и большого количества топлива для хорошего прогрева. Раньше печь занимала около половины площади избы, так как была главным элементом в доме — она не только кормила всю семью, но и лечила, а также давала уютный ночлег. Вокруг нее строились полати, на которых и устраивались спальные места.

Традиционная русская печь с полатями

Традиционная русская печь с полатями

Сегодня редко в частных домах можно встретить настоящую русскую печь, так как она занимает много места, требует устройства массивного фундамента, большого количества материала для кладки, да и спать на печи или полатях сегодня вряд ли кто-то будет. Но все-таки некоторые владельцы особняков для поддержания интерьерного стиля выбирают именно этот вариант отопительной печи, так как она становится не только функциональной постройкой, но и декоративным элементом интерьера.

Русская печь хорошо смотрится в "деревенском" стиле интерьера

Русская печь хорошо смотрится в «деревенском» стиле интерьера

Если мечталось именно о русской печке, и не хватает только инструкции по ее возведению, то рекомендуем читателям пройти по ссылке. В открывшейся статье можно будет найти не только подробное руководство, но и перечень всего необходимого для процесса кладки, а также 3D-порядовку.

Печи-камины

Мечта многих домовладельцев — иметь в частном доме камин. Однако им при этом надо четко представлять, что в «чистом виде» он малофункционален и пригоден только для отопления одной небольшой комнаты. Обычно по каминам скучают романтические натуры, мечтающие проводить холодные вечера у открытого огня, случая потрескивание сухих ароматных дров. Но, например, для дачного дома этого недостаточно, так как камин не даст возможности приготовить пищу или испечь хлеб, да и тепло от него очень быстро выветривается.

Кирпичная печь с каминным порталом

Кирпичная печь с каминным порталом

На этот случай и была разработана конструкция, совмещающая в себе отопительную печь с варочной плитой и духовкой, и камин, которым можно пользоваться и отдельно.

Подобная конструкция может быть как компактной, так и достаточно массивной. В некоторых моделях топку камина располагают с боковой стороны, в других – на противоположной к плите стороне. Печь-камин можно установить таким образом, что ее сторона с плитой и духовкой выходила бы в сторону кухонного помещения, а камин – в сторону зоны отдыха.

Схемы этого сооружения – не слишком сложны, но необходимо будет приобрести немало дополнительных металлических элементов.

Чтобы узнать подробнее, как проходит процесс возведения печи-камина, нужно обратиться к статье нашего портала, посвященной именно этой теме.

Разновидности кирпичных печей по месту установки

Кроме классификации кирпичных печей по функциональности, габаритам и массивности, их можно разделить и по форме основания и месту их расположения в доме. Это тоже немаловажный критерий выбора определенной модели.

Печи по форме своего основания могут быть:

— просто прямоугольными или прямоугольными с выступом в виде варочной плиты;

— квадратными;

— круглыми;

— треугольными (трапециевидными), для расположения в углу;

— Т- образными.

  • Прямоугольные печи могут быть установлены около стены, выполнять роль стены или же стоять посередине комнаты, которую нужно разделить на две разные зоны.
прямоугольная печь, делящая помещение на две зоны

Прямоугольная печь, делящая помещение на две зоны

Кроме этого, прямоугольная печь может иметь выступ в виде варочной плиты.

Прямоугольная печь с выступающей варочной плитой

Прямоугольная печь с выступающей варочной плитой

Прямоугольным может быть любой из вышеописанных разновидностей печей. Сооружение может иметь массивные или компактные формы. Выбор нужного варианта зависит от площади помещений и возможностей хозяев.

  • Квадратные печи также могут быть установлены в любом месте комнаты. Они достаточно компактны, хотя могут быть достаточно многофункциональными, и не только справляться с отоплением помещений, но и иметь водогрейный бак и варочную плиту.
Печь с квадратом в основании

Печь с квадратом в основании

  • Круглую печь нечасто можно встретить в частных домах в последнее время, хотя раньше она была достаточно популярна. Эту конструкцию часто устанавливали на стыке трех небольших комнат, и она не только обогревала соседние помещения, но и добавляла в интерьер индивидуальности.
Круглые кирпичные печи сейчас встречаются уже нечасто

Круглые кирпичные печи сейчас встречаются уже нечасто

Круглые печи тоже часто называют «голландками», так как они имеют внутреннее строение, идентичное первоначальной исходной конструкции. Такое сооружение имеет элегантный вид и не занимает много места, но отличается малой функциональностью, не держит долго тепло. Поэтому, если дом имеет только печное отопление, то круглую «голландку» устанавливают чаще в качестве второй печи, чтобы быстрее нагреть помещения.

  • Угловую печь можно назвать самой компактной из всех. Выполненная качественно, она будет так же хорошо обогревать помещение, как и печи другой формы. Однако, обычно угловая печь имеет только одну функцию — отопление. Конечно, около нее можно просушить обувь или одежду, но нельзя приготовить еду или согреть воду.
Удобство угловой печи - в ее компактности

Удобство угловой печи — в ее компактности

Если поставлена цель построить в одной из комнат камин, то лучше всего заменить его угловой печью, которая будет иметь вид каминного портала, но даст гораздо больше тепла.

  • Т-образная печь не обладает множеством функций, но зато способна согреть сразу три комнаты дома, так как в ее задних стенках располагаются специальные каналы, через которые проходит горячий воздух при топке.
Схема Т-образной отопительной печки

Схема Т-образной отопительной печки

Этот вид печи как бы является частью стены, поэтому, несмотря на свою массивность, не занимает большой площади. В конструкцию может быть встроен компактный духовой шкаф или даже одноконфорочная варочная плита. Удачный вариант для выбора в том случае, если без печного отопления никак не обойтись в трех помещениях дома, но нужно сэкономить как можно больше места.

Чугунные отопительные печи

Современные чугунные печи зачастую не менее популярны, чем кирпичные, так как в некоторых своих качествах даже превосходят массивные постройки. К таким достоинствам относится более низкая стоимость, компактность, элегантный внешний вид, возможность обойтись без массивного фундамента, легкая и быстрая установка.

У чугунных печей - множество преимуществ над кирпичными

У чугунных печей — множество преимуществ над кирпичными

Если места для кирпичной печи в доме недостаточно, значит, стоит остановить свой выбор именно на чугунной, тем более что этот металл обладает качествами, которые идеально подходят для отопительных приборов.

К его преимуществам можно отнести следующие качества:

  • Чугун быстро нагревается, так как имеет очень хорошую теплопроводность. Благодаря этому комната в предельно короткий срок заполняется теплом. Металл способен выдержать высокие температуры, при этом не деформируется, не дает трещин и, нагревшись, за счет своей массивности и теплоемкости долго остывает, отдавая тепло в помещение.
  • При условии, что дом хорошо утеплен, чугунный агрегат будет работать с КПД, достигающим 80—85%. Это обстоятельство позволяет сэкономить топливо, а значит — не будет лишних трат. Если приобрести качественную чугунную печь и правильно провести монтаж дымохода, то расходы на топливо намного уменьшатся.
  • Благодаря стойкости материала к высоким температурам, такие печи прослужат весьма длительный срок, не создавая по ходу эксплуатации значимых проблем владельцу дома. Минимальный гарантийный срок активной службы, установленный производителями на подобные отопительные приборы, составляет не менее 10 лет.
  • На чугунные печи часто устанавливаются жаростойкие стеклянные дверцы с заложенным эффектом самоочистки. Они могут быть расположены как по центру передней панели печи, так и со смещением в одну из сторон и даже на боковые стенки.
  • Кроме этого, если выбрать печь, облицованную керамическим покрытием, то длительность эффективной теплоотдачи будет еще выше, то есть тепло в комнате будет сохраняться дольше.
  • Любая из чугунных печей отлично подойдет для установки в доме любого размера, так как занимает совсем немного места.

Чугунные печи производятся в четырех разновидностях: отопительные, отопительно-варочные, печи-камины и печи-каменки для бани.

Отопительные чугунные печи

Отопительные чугунные печи работают только на обеспечение дома теплом. Благодаря прозрачной дверце из огнеупорного стекла, можно наблюдать за игрой языков пламени, сидя тихими вечерами в уютном кресле.

Чугунная отопительная "буржуйка"

Чугунная отопительная «буржуйка»

В отличие от кирпичных печей, чугунные занимают совсем немного места, и прекрасно будет смотреться в маленькой комнате жилого дома или дачи.

Печь легка в монтаже и не требуют особого укрепления оснований, на котором она будет установлена. Многие модели оснащены нишей для хранения дров, что позволяет всегда иметь под рукой сухое топливо.

Отопительно-варочные чугунные печи

Отопительно-варочные печи имеют в своей конструкции одну или две конфорки, а иногда еще и духовой шкаф, которые позволяют приготовить пищу, подогреть воду и испечь хлеб или пироги. Эти функция просто необходимы в условиях дачи — они позволяют сэкономить на электричестве, а если оно вообще отсутствует или подается с частыми перебоями, то печь становится просто незаменимым помощником.

Отопительно-варочная чугунная печь

Отопительно-варочная чугунная печь

Отопительно-варочная печь более эффективна и при отоплении помещения, так как тепло исходит не только от корпуса, но и от плиты и духовки. Даже нагретый на плите чайник будет тоже какое-то время своеобразным источником тепла.

Чугунные печи-камины

Чугунные печи-камины оснащены стеклянными дверцами, которые можно при желании открыть, чтобы полюбоваться открытым огнем. А можно держать в закрытом состоянии, тогда прибор будет в большей мере выполнять функции печи и эффективно отапливать комнату. Отличается печь-камин от обычной отопительной большей величиной топочного отверстия.

Компактная печь-камин

Компактная печь-камин

Некоторые печи-камины имеют встроенную духовку, которая весьма полезна при длительном проживании на даче. Если в печи есть такая функция, то достаточно взять с собой загород необходимые продукты для выпечки, и можно хоть каждый день наслаждаться ароматным хлебом собственной выпечки или пирогами с ягодами с собственной дачи. Не помешает духовка и в городских условиях, так как давно замечено, что продукты, приготовленные в печи на дровах, гораздо ароматнее и вкуснее, нежели в электрической или газовой духовке.

Печи-камины всегда отличает крупное окно топочной камеры

Печи-камины всегда отличает крупное окно топочной камеры

Чугунные печи-камины производятся в разных формах. Они могут быть не только прямоугольными и квадратными, но и круглыми или трапециевидными — угловыми. Поэтому всегда можно подобрать нужный вариант, в зависимости от размера помещения и планируемого места установки.

Печи-каменки для бани

Для обогрева бань производятся специальные печи-каменки, в которых предусмотрено место для укладки камней.  При топке они могут раскаляться, как говорится, «докрасна», отдавая в парную сухое тепло. А при желании на них достаточно плеснуть немного холодной воды или травяного отвара — и комната наполнится душистым оздоравливающим паром.

Банная каменка

Банная каменка

В более современных моделях каменок встраиваются специальные парообразователи, которые способны заполнить помещение паром за 12 ÷ 15 минут после того, как печь будет затоплена. Могут стоять и специальные дозаторы, обеспечивающие постоянное и равномерное парообразование.

Несколько примеров выпускаемых чугунный печей

В завершение статьи – небольшой топ-обзор популярных чугунных отопительных печек.

Печь-камин «Нормандия»

Отопительная печь российской компании «Мета» имеет аккуратный и эстетичный внешний вид. Вес этого прибора составляет 170 кг, поэтому его вполне можно установить на втором этаже двухэтажного частного дома. Высота печи равна 736, ширина 756, глубина топки 445 мм, а диаметр трубы всего 150 мм. Мощность печи составляет 12 кВт, благодаря этому она способна обогревать помещения объемом до 240 м³, почти не «крадя» полезной площади.

Печь-камин "Нормандия"

Печь-камин «Нормандия»

Печь имеет классический черный цвет, что позволяет вписать ее в любой интерьер — она будет органично смотреться с мебелью любых оттенков. Панель на верхней части печи позволит приготовить обед, подогреть воду или сварить кофе.

Печь-камин «Ambra»

Эта печь-камин известной польской компании «Eurokom» имеет ретро-дизайн, что придает ей особую привлекательность. Производится печь в черном или бронзовом цвете, поэтому легко подойдет к любому цветовому решению интерьера. Характеристики печи выглядят следующим образом:

— высота 730, глубина 400, ширина 520 мм;

— вес – всего 75 кг;

— тепловая мощность составляет 9 кВт;

— отапливаемый объем – 140÷150 м³;

— КПД – 70%;

— диаметр дымохода — 150 мм.

Печь-камин «Ambra» - один из лидеров по популярности

Печь-камин «Ambra» — один из лидеров по популярности

Для варочной панели предусмотрена крышка, имеющая сквозной ажурный рисунок. Она не только является украшением прибора, но и служит защитным экраном стены от попадания брызг готовящейся на панели пищи.

Стекло печи имеет дополнительное ограждение в виде решетки, которая также служит для нее декоративным украшением. Есть функция обдува стекла, предусмотрен режим длительного горения топлива – с одной загрузки – до 10 часов.

Благодаря своим выдающимся характеристикам и компактности печь в последние годы стала топом продаж.

Печь-камин «Бавария – Призматик» с плитой

Эта популярная модель российской компании «Экокамин» является полноценной кухонной плитой, даже напоминая своими внешним данными электрическую или газовую плиту. Она имеет комфортную высоту, поэтому к ней не придется нагибаться, приготавливая пищу.

Чрезвычайно удобная и очень функциональная печь-камин "Бавария - Призматик"

Чрезвычайно удобная и очень функциональная печь-камин «Бавария — Призматик»

В печи предусмотрена ниша для дров, что позволяет производить их просушку, если их поместить в нее заранее.

Прибор также оснащен защитным экраном для варочной печи, имеет стеклянную дверцу, заходящую на боковые стенки, что дает более обширный, панорамный обзор огня. Кроме этого, стеклянные стенки оснащены специальным обдувом, который сохраняет стекло от нагара, оставляя его всегда чистым.

Печь быстро прогревает помещение, одновременно давая возможность полноценно готовить пищу. Ее боковые стенки отделаны керамическими панелями, которые способствую долгому сохранению тепла.

Печь-камин имеет следующие характеристики:

— высота 945, глубина 550, ширина 710 мм;

— диаметр дымохода – 200 мм;

— КПД – 80—85%;

— печь способна отопить комнату в 260 ÷ 275 м³ благодаря большой тепловой мощности – 14 кВт.

Печка не занимает много места, поэтому отлично подойдет даже для небольшой кухни. Вместе с тем, в нее помещаются поленья длиной до 500 мм, а режим длительного горения позволяет делать загрузку 1 раз в 5 ÷ 7 часов

Видео: еще один представитель линейки «Бавария» — печка «София»

Задумываясь о дополнительном или основном отоплении для дома, необходимо просчитать все «за» и «против» того или иного прибора. Оценивать нужно все – и габариты, и тепловая мощность, и стоимость материалов или готового изделия, и сложность монтажа или сооружения. Окончательное решение – за хозяевами жилья.

stroyday.ru

Как сделать водяное отопление от печки

Отопление и бесперебойное снабжение горячей водой являются первостепенными проблемами всякого частного дома. Варианты их решения бывают разнообразные, но оптимальный результат дает подключение отопительной системы к печке.

Для этого используется либо готовая печь из металла, легко приобретаемая на рынке, либо традиционная, выложенная из специального кирпича. В качестве водяного котла выступает обычная металлическая труба или емкость из листового металла, подключаемые к общим контурам отопления.

Когда печи с водяными контурами применяются не только для отопления, но и для горячего водоснабжения, чем существенно повышается их польза для людей. Удобно и то, что разогретые печи и дымоходы долго поддерживают тепло даже после завершения процессе отопления.

Во всей данной процедуре важно иметь твердое представление о том, как сделать водяное отопление от печки, чтобы не тратить понапрасну драгоценное время и не вкладывать капитал без получения гарантированной эффективности будущих систем.

Печи с водяными контурами: разновидности

В частном доме печное водяное отопление может изготовляться в двух вариантах:

  • Для уже смонтированной печи изготовляется змеевик, который устанавливается в нее. Таким способом действуют гораздо реже, поскольку он довольно трудоемкий. Сложность заключается в необходимости изготовления топливника под готовые габаритные размеры.
  • Тепловой источник выкладывается собственными руками по размерам регистра. Если печка будет сложена соответственным образом, то будет служить надежно и долго. Особое внимание уделяется внутренней величине рубашки, которая должна начинаться от 4-5 см. В противном случае будет происходить закипание воды. Есть также большая вероятность плохой циркуляции теплоносителя, а потому потребуется установка насоса.

Толщина стенок должна соответствовать предполагаемому топливу, то есть его теплотворным возможностям. Для топки дровами достаточно и трех миллиметров, а для угля – не менее пяти миллиметров. Зазор между регистрами и стенками допускается в пределах 10-20 мм. Это необходимо для нивелирования теплового расширения используемого металла и сохранения его целостности.

Водяное отопление от печки: обеспечение оптимального температурного микроклимата

Деревянные дома в классическом варианте с печным отоплением прогреваются весьма неравномерно. Прогретый воздух постоянно находится возле печи, а отдаленные углы отличаются прохладностью. Использование нескольких печей обходится весьма недешево. Лучше совместить отопление – печное и водяное, как это делают многие наши соотечественники, которые стремятся к достижению тепла и уюта своего существования.

Решение заключается в снабжении обычной кирпичной печи теплообменником, напоминающим по форме змеевик. Его монтируют в топливных помещениях либо у оснований дымоходов. Печное тепло прогревает воду в нем, которая потом поступает в радиаторы, расположенные по комнатам. Происходит равномерное прогревание зданий.

К преимуществам таких систем относятся:

    • Эффективное и равномерное прогревание – батареи устанавливаются в разных комнатах и обеспечивают постоянное тепло.

Полная независимость – на такие отопительные системы не влияют ни газопроводы, ни газопроводы. Единственная зависимость – от хозяина, который определяет когда и сколько топить.

  • Отсутствие в потребности привлечения специалистов для обслуживания систем отопления. Оно вполне по силам самим потребителям.



Недостатком такого отопления с использованием печей является его довольно высокая пожароопасность, требующая соблюдения мер защиты зданий. Этот вариант не может считаться мобильным, поскольку передвижения исключены. Не используется в двухэтажных домах. Приходится прибегать к сооружению дополнительной печи, что влечет немалые расходы.

Не смотря на потребность ежедневного запуска отопления от печки с водяным отоплением, чувствуется существенная экономия топлива. Минус еще и в потребности постоянного контроля функционирования системы.

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов. Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м. По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.

Условия оптимальной работоспособности систем

Система будет работоспособной при условии наличия постоянной циркуляции теплоносителя в трубах. Это обеспечивается обязательным уклоном, а также желательной установкой циркуляционного насоса, гарантирующий необходимое движение и предотвращающий закипания воды.

Небольшие по габаритам, но отличающиеся достаточной мощностью насосы гарантируют хорошую циркуляцию. Они необходимы особенно при большой протяженности отопительной системы. Установка такого насоса выполняется на обратку, то есть на возвращающую теплоноситель трубу.

Рассчитывать только на насос и монтировать трубопроводы без уклона не следует, поскольку при перебоях в поставках электроэнергии может возникать закипание и выход из строя и насоса, и самой системы. В таких случаях лучше прибегать к установке расширительных баков, которые компенсируют расширение воды.

Завершаются проектные работы ознакомлением специалистов со схемами. Они помогут устранить ошибки, ведущие к нестабильной работе водяного отопления от печки. Это также возможность избегания нарушений правил безопасности.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

  • Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
  • Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
  • Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
  • Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Выводы

Рассматривая вопрос, как сделать от печки водяное отопление, зашел разговор о применение различных отопительных систем. При этом, как показывает практика, печной обогрев – наиболее популярен у нас. Распространенность объясняется использованием доступных видов топлива.

Предлагаемые современные газовые или электрические агрегаты функционируют на довольно дорогих источниках. Печки с водяным отоплением – более экономичные системы, которые несложно оборудуются собственными руками, чем также гарантируется снижение затрат.

Данное отопление основано на совмещении традиционных печей, известных у нас на протяжении веков, и современных технологий. Итогом является желаемое тепло в жилых домах, к которому всегда стремился и стремится человек.

Обогреватель этого типа – это долговечность эксплуатации без зависимости от централизованных источников. При надлежащем уходе за отопительными блоками и печами можно не беспокоиться о температурном микроклимате на протяжении многих десятилетий.

pechiexpert.ru

Преимущества и недостатки печного отопления в частном доме

Самым простым и древним видом обогрева частных домов является печное отопление. От того, какая конструкция печи будет установлена, зависит обогрев одной или несколько комнат одновременно. В простых крестьянских избах печь использовалась не только для повышения температуры в помещении, но и для приготовления пищи, и как теплое спальное место.

В современных домах небольшой площади и высотой не более двух этажей печное отопление по-прежнему остается актуальным. Такой вид обогрева может быть основным, если к участку нет подвода центрального газопровода, или вспомогательным, при наличии системы отопления с газовым котлом.

Дачный домик оборудовать сложной отопительной системой не выгодно. В этом случае небольших размеров печь быстро обогреет помещение при минимальном использовании топлива.

Здания высотой больше двух этажей и большой площадью обогреть при помощи печного отопления никак не получится. Можно установить печь на первом этаже в самом просторном помещении, как дополнительный источник тепла.

Устройство обычной печи

Идеальным вариантом устройства печи будет ее размещение в центре жилья. На кухню выходит лицевая часть печи, на которой хозяйка готовит пищу. Вторая половина здания обогревается задней стенкой печи.

В нижней части печи горит огонь. При устройстве необходимо правильно рассчитать размеры печи, учитывая, что для обогрева помещения в 35 кв. метров нужно установить печь размером в 1 кв. метр. Печь любой конструкции состоит из топки, золосборника, котлов и дымоотвода. Для сооружения в основном используют красный кирпич и специальный раствор из песка и глины.

Современные конструкции печей работают на разных видах топлива:

  • каменный уголь;
  • антрацит;
  • кусковой торф;
  • древесина;
  • прессованные опилки;
  • отходы деревообработки;
  • брикеты макулатуры;
  • кора.

Преимущества и недостатки печного отопления

Преимущества:

  • для монтажа обычной печи не нужны большие финансовые вложения, для кладки используют красный и огнеупорный кирпич, местную глину и песок;
  • при желании можно печь совместить с камином, получив при этом красивый декоративный элемент и устройство обогрева помещения;
  • независимость и автономность системы отопления не требующей доступа к коммуникациям;
  • возможность использовать относительно недорогой вид топлива;
  • для введения конструкции в эксплуатацию не нужна никакая предварительная подготовка;
  • только печное отопление может наполнить дом особым живым теплом и уютом;
  • пища, приготовленная в настоящей русской печи, обладает особым вкусом;
  • сжигание древесины не причиняет вреда человеку и окружающей среде;
  • печное отопление является самым простым способом обогрева дома, твердое топливо закладывается в топку и поджигается, по мере сгорания добавляется следующая порция топлива;
  • возможность подключения печного отопления к водяному.

Как и любой другой вид обогрева здания, печное отопление кроме преимуществ обладает списком недостатков. Купить топливо можно практически в любом населенном пункте. Чтобы сделать достаточный запас топлива на отопительный сезон, нужно оборудовать специальное место для хранения.

Недостатки:

  • установка печи в доме занимает много полезной площади;
  • для полного прогрева здания и поддержания нужной температуры приходится тратить много времени, у печного отопления невысокий показатель КПД;
  • заготовку топлива необходимо проводить регулярно, чтобы в холодное время было чем протопить печь;
  • топливо в печи прогорает быстро, что требует постоянного контроля;
  • обязательно сооружение дымохода и проведения его тщательной изоляции от конструкций, характеризующихся быстрым возгоранием;
  • помещение прогревается неравномерно, чем дальше от печи, тем ниже температура воздуха.
  • при сооружении традиционной печи невозможно полностью обеспечить соответствие помещения санитарным требованиям;
  • неправильный уход за печью и нарушение правил эксплуатации могут привести к большому выбросу окиси углерода в помещение;
  • показатель пожароопасности при установке печи в доме значительно повышается.

Соблюдение простых правил поможет устранить многие недостатки печного отопления.

Правила эксплуатации

Кладка печи должна производиться мастером с соблюдением всех норм и требований. Один раз в год делать побелку дымовых и коренных труб, чтобы своевременно обнаружить появление трещин в конструкции. Пол возле печи и деревянные конструкции, расположенные рядом с дымоходом, оббиваются жестью. Использовать для растопки просушенные дрова, отказаться от использования легковоспламеняющихся веществ. Не складывать вблизи горящей печи дрова, торф, брикеты, бумагу и горючие жидкости.

Заниматься растопкой печи, поддерживать процесс горения должны только взрослые. Мебель располагать на расстоянии 50 см от печи.

Печь из кирпича снабжается выходной задвижкой, необходимой для сохранения тепла в доме и регулировки выхода угарных газов. Сделав в задвижке всего несколько сквозных отверстий, можно избежать риска отравиться газом при несвоевременном закрытии задвижки.

Традиционная печь и водяное отопление

Значительно улучшить преимущества и снизить недостатки печного традиционного отопления можно, подсоединив к печи водяное отопление. В первую очередь площадь обогрева увеличивается в разы, тепло рационально и равномерно распространяется по всем отапливаемым помещениям. В обогреве помещения участвуют дымовые каналы печи, стенки и теплоноситель. К радиаторам передача тепла происходит, только когда работает топка печи. После прекращения горения тепло сохраняется в радиаторах еще некоторое время.

Устройство печи с водяным отоплением отличается от обычной печи наличием теплообменника, установленного в топливнике. К регистру подключается самая простая водяная система. По конструкции теплообменник может быть разным, но в любом случае он должен хорошо прогревать теплоноситель и обеспечивать качественную циркуляцию. Для производства регистров используются металлические трубы или листовая сталь.

Особой популярностью система печного водяного отопления пользуется у жителей сел и деревень, где нет газового трубопровода. В этом случае усовершенствованное печное отопление является единственной возможностью обогреть дом в холодное время года. Такое отопление работает даже во время отключения электричества.

Многие владельцы печного водяного отопления для улучшения циркуляции теплоносителя и повышение КПД системы устанавливают циркуляционные насосы. Комбинированная установка расширительного бака и насоса позволяет бесперебойно работать всей системе отопления в любых условиях. Главное растопить топку и периодически добавлять топливо для поддержания оптимальной температуры в системе.

Устройство печного отопления, совмещенного с водяным, обходится владельцу дома намного дешевле, чем приобретение котла фабричного производства.

Недостатки использования печного отопления с водяным контуром:

  • для поддержания в доме оптимальной температуры печь протапливают каждый день;
  • при использовании данного типа обогрева помещения невозможна установка печи в подвальном помещении так, как это делается при использовании заводского твердотопливного котла;
  • необходимо четко соблюдать правила монтажа всей системы, чтобы обеспечить достаточную циркуляцию теплоносителя;
  • высокие температурные перепады при работе топки резко ограничивают выбор материала для теплообменника, в печах можно устанавливать лишь регистры из металлических труб или листовой стали;
  • данный вид отопления не может быть устроен только с использованием принудительной циркуляции.

Если вы являетесь владельцем небольшого строения, но очень хочется установить в доме печное отопление, прекрасным выходом станет приобретение заводской печи.

Печи заводского производства

Используют данные виды печей в основном для обогрева дачных домиков, бань. Для производства печей используют высокопрочный металл. Такие печи легко транспортируются и устанавливаются. Заводские печи имеют небольшие размеры что дает возможность устанавливать их в небольших помещениях. Конструкции быстро нагреваются и отдают тепло.

Для обогрева помещений заводы производят отопительные печи из чугуна или металла разных размеров и форм, с глухой или стеклянной дверцей.

Для использования печи одновременно как отопительный прибор и варочную поверхность, можно приобрести модель отопительно-варочной печи. Источник тепла при этом используется один.

Создать особый интерьер в загородном доме или на кухне поможет печь-камин из чугуна. В зимний вечер, когда за окном разыгралась метель, приятно посидеть у полыхающего живым огнем камина с чашечкой ароматного кофе и интересной книгой.

Хотите попробовать блюда, домашний хлеб, удивительного вкуса сдобные изделия, приготовленные в настоящей русской печи, отдайте предпочтение устройству традиционного вида печи, а для более комфортного обогрева дома, дополните устройство водяным контуром.

Видеоотзыв о печи с водяным контуром

Очень бытовое видео, но очень честно рассказывает об опыте эксплуатации традиционной печи с водяным контуром отопления, советуем посмотреть:

teplo.guru

110 фото грамотного размещения и украшения печи

Печное отопление остается очень популярным на территории России, поскольку оно доказало эффективность и отличается маленькой ценой. Во всяком случае она намного меньше, чем организация электрического, газового либо воздушного отопления. Хотя эти новые технологии считаются более продвинутыми и они должны давать больше тепла – россияне все ровно остаются верны традиционному способу создания комфорта в доме.

Кроме этого, печное отопление своими руками проще организовать и эксплуатировать, чем современные аналоги. И ведь не все умеют работать с газом или сварочными аппаратами.

И еще, такое оборудование надежнее и отличается повышенной функциональностью, поскольку печка используется не только для отопления, но и помогает готовить еду. Даже городские жители согласились, что еда, приготовленная с помощью печи отличается особенным вкусом, который сложно не заметить.

Из-за этого такое устройство остается востребованным и используется даже в наше прогрессивное время. В особенности – это касается восточных регионов России, пребывающих почти круглый год под властью больших морозов.

Они заметили, что газовые, электрические или другие способы отопления не подходят для этих широт, поскольку часто ломаются. Кроме этого, печка красиво смотрится в любом доме.

Можете сами убедится в этом, ознакомившись с фото печки в доме на основе различных популярных конструкций. Далее будем рассматривать различные версии конструкций, подходящие для различных видов домов.

Как подобрать, подходящую печь?

Раньше ее конструкция была незамысловатой, создавалась основа из кирпича, глины, металлических уголков и верхней части для варки различной еды. Другими словами она формировалась из того, что было под рукой. Хотя сейчас такой подход еще практикуется в силу того, что не у всех есть возможность приобретать новые версии.

Но все же появились продвинутые печные системы отопления, которые заслуживают внимания. И их можно использовать с большей отдачей, чем самодельные версии. А самое, главное, их стоимость находится в разумных пределах.

И россияне вполне могут обеспечить свое жилье одной из усовершенствованных версий. Рассмотрим нюансы установки современной печки:

Она должна обеспечивать тепло для всей площади дома за счет правильного размещения на основе первичного проекта жилья.

С помощью правильного выбора схемы водяного контура необходимо обеспечить, наибольшую экономичность в процессе ее эксплуатации. Некоторые версии работают на основе летнего либо зимнего режима, что помогает увеличить экономичность.

Она должна остывать длительное время, что поможет уменьшить потребление твердого топлива.

Если печь обладает упрошенной эксплуатацией и обслуживанием, тогда ее можно считать, подходящим вариантом для любого дома.

Место и способ ее установки должны быть оптимальными для обеспечения эффективности отопления и соответствовать всем правилам безопасности.

Печь должна обладать конструкцией, рассчитанной на длительный срок эксплуатации.

Стоит уделить внимание ее внешнему виду, чтобы она гармонично слилась с другими элементами интерьера.

Как используются печи в наше время?

Даже сейчас, создаются весьма качественные проекты домов с печным отоплением, ориентирующиеся на площадь строения и нужды хозяев. Чтобы понять, какая печь нужна именно вам необходимо оценить размеры дома.

Если печь будет слишком эффективной, то она будет поглощать средства, но ее отдача, может, расходоваться в пустую.

Рассмотрим для каких домов идеально подходят различные виды печей:

Если дом маленький и обладает одной или двумя отлично утепленными комнатами, тогда для него подойдет одна печь для отопительных и варочных целей. Ее разумно собрать на основе кирпича.

Для крупных строений необходима более серьезная схема печного отопления с увеличенной отдачей, чтобы обеспечить теплом все помещения. В этом случае стоит использовать систему на основе водяного или парового вида.

Если речь идет о строении с одним этажом, тогда можно опираться на кирпичный либо чугунный вариант печи. А для двух или трех этажных строений потребуется чугунная версия печи в виде почти полноценного котла.

Положительные и отрицательные моменты использования печи

Обычно ее используют, если не хватает средств на современный тип отопления либо нет доступа к магистральной газовой сети. Хотя некоторые россияне просто хотят использовать именно такой тип отопления. Они считают, что печное отопление частного дома подходит им на основе различных причин.

Это может быть особенность дизайнерской задумки строения или боязнь перед использованием газа, облегченная эксплуатация, другие причины.

Но все же рассмотрим положительные стороны ее эксплуатации:

Оно обладает автономностью и сможет обеспечить отопление при отсутствии газа или электричества, главное, чтобы было твердое либо жидкое топливо для этой цели.

Ее цена в процессе создания и эксплуатации значительно ниже различных современных аналогов. Из-за нее не будут приходить счета на газ или теплую воду.

Для печи нет необходимости установки каких-то сложных программ, а если что-то поломалось, в большинстве случаев – это можно исправить собственными усилиями.

Для нее не требуются коммуникации, что позволяет пользоваться ее качествами на территории любого региона планеты.

Но у нее есть и отрицательные стороны, рассмотрим и их:

Она долго нагревается, что сказывается на медленном поступлении тепла в жилые помещения.

Не большой уровень КПД при условии использования кирпичной версии печи. Но за счет высокой конструкции дымохода, созданного в лабиринтном виде удается дольше удерживать тепло в помещениях дома.

Кирпичная версия печи займет слишком много пространства, но только за счет этого она сможет обеспечить полноценное отопление для всего дома.

Если речь идет о кирпичной версии печи, тогда придется регулярно подкидывать дрова иначе эффективность ее работы будет не достаточной, чтобы постоянно ощущать тепло в жилье, но это не касается чугунной версии печи, поскольку она предполагает одну закладку дров на весь сеанс отопления.

Теперь вы получили достаточно информации для того, чтобы определиться нужна ли вам одна из версий печи или нет. Надеемся, что ваш выбор будет правильным, и печь, сможет, прослужить долгое время, создавая уют в жилье.

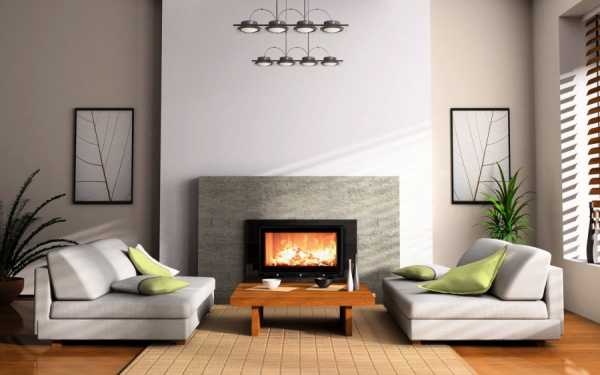

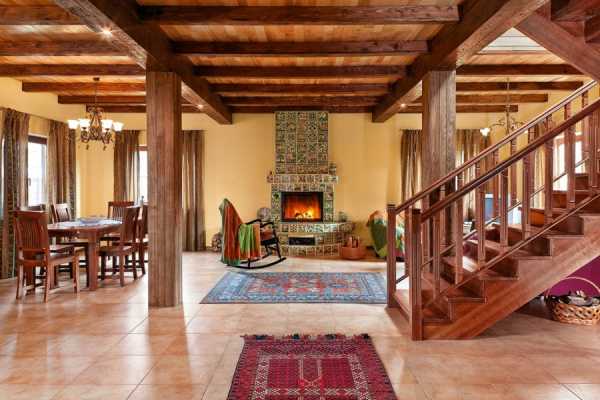

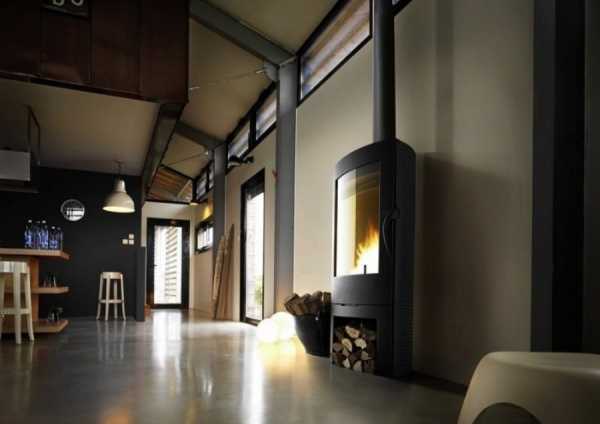

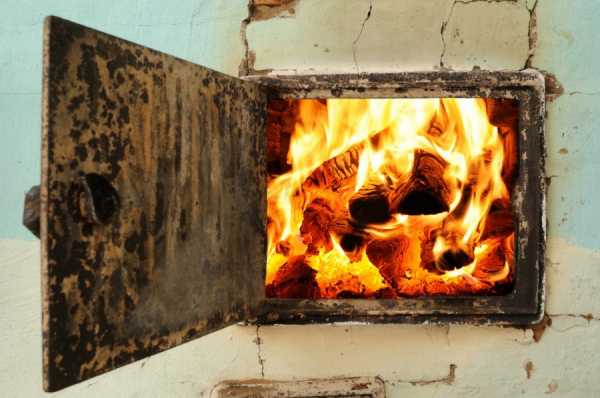

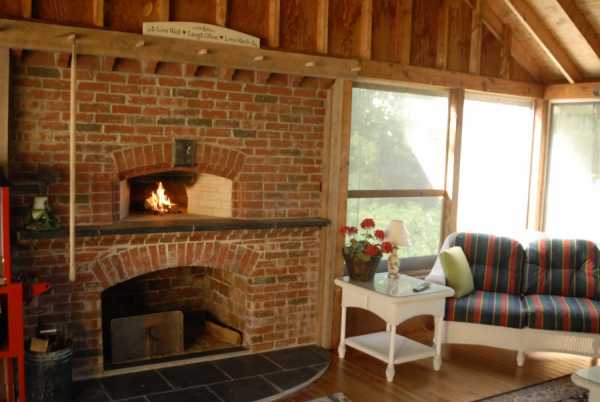

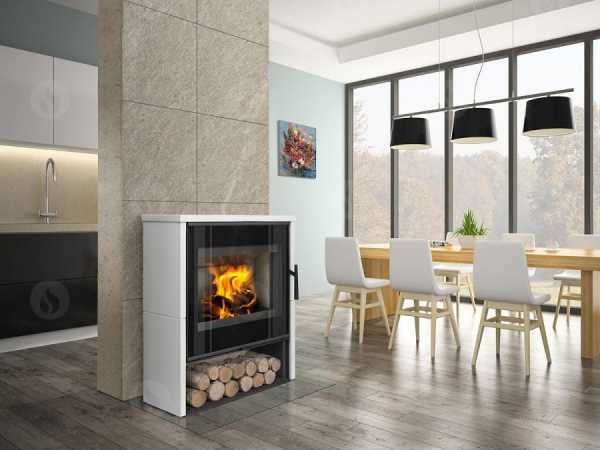

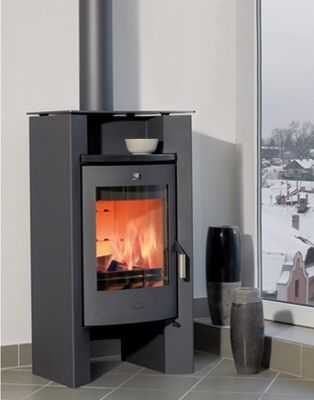

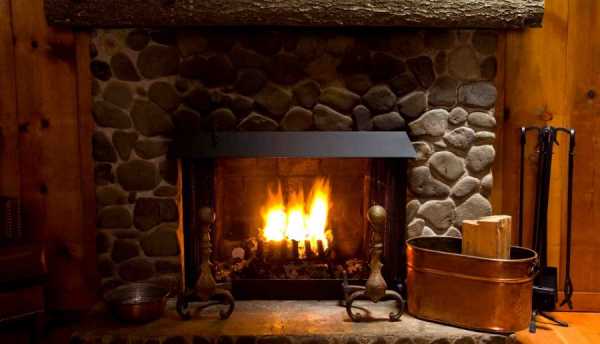

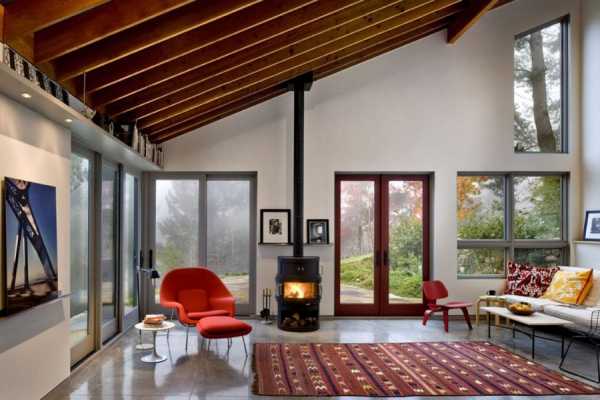

Фото печного отопления

Также рекомендуем посетить:

strojka-gid.ru

как сделать водяное отопление от печки, кирпичная печь, как провести паровое отопление на дровах

Содержание:

Несмотря на то, что потребители все больше предпочитают использовать природный газ для отопления своих домов, дровяные печи все равно не теряют своей актуальности. Правда, сама по себе кирпичная или металлическая печь, доставляет много хлопот при растопке и не является слишком эффективной. В нашем материале речь пойдет о том, как сделать водяное отопление от печки, чтобы дом обогревался более качественно и энергоэффективно.


Отметим, что все приведенные ниже рекомендации, в равной степени применимы как к металлическим, так и кирпичным дровяным или угольным печам.

Плюсы и минусы традиционного печного отопления

Обогрев дома от дровяной кирпичной печки является традиционным для России, хотя в последнее время его практически заменили водяными системами. Связан этот переход во многом недостатками отопления от печи.

Тем не менее, приведем и несколько положительных моментов эксплуатации печей:

  • Обогрев помещения от печи осуществляется за счет передачи тепловой энергии посредством волн, которые благотворно воздействует на человеческий организм – так считают ученые.
  • Традиционная, оформленная в этническом стиле печь, придает помещению определенный колорит, а иногда и позволяет наблюдать за открытым пламенем.
  • Увеличить эффективность кирпичной печи можно с помощью дымовых каналов, по которым тепло будет передаваться по всему дому.
  • Для работы печи не требуется наличие электроэнергии.
  • Некоторые конструкции твердотопливных печей позволяют обогревать помещение на втором этаже дома за счет встроенных дымовых каналов.

Несмотря на все перечисленные достоинства, аутентичное печное отопление сейчас практически не встречается, хотя посидеть возле теплой печи и погреться с мороза может быть очень приятно.


Аргументы против применения печного отопления можно сформулировать так:

  • Обогрев от такого агрегата происходит неравномерно – возле самой печи очень жарко, а по углам – прохладно.
  • Русская печь с дымовыми каналами и прочими элементами занимает очень много места.
  • От такого отопительного прибора обогреваются лишь те помещения, в которые выходят его стенки.
  • Температуру воздуха в разных комнатах невозможно отрегулировать по своему желанию.
  • Низкая эффективность. Как правило, максимальный КПД печи составляет не более 60 %, а у газовых котлов, например, он может превышать 90 %.
  • Дровяную печь необходимо постоянно обслуживать – вычищать золу, растапливать, регулировать тягу заслонками и периодически подбрасывать топлива. Не каждый это любит.

Некоторые из перечисленных недостатков можно компенсировать, если оборудовать печное отопление с водяным контуром, встроив в него теплообменник.

Печное отопление с водяным контуром

Чтобы организовать печное отопление с водяным контуром своими руками, необходимо встроить в печную топку теплообменник, который будет подключен к батареям. По мере прохождения сквозь теплообменник в печи, вода будет нагреваться и разносить тепло от печи ко всем радиаторам. Благодаря такой системе в доме создаются более комфортные условия зимой. Достигается такой эффект за счет того, что печь находится в одной комнате, а все остальные помещения обогреваются за счет циркулирующей по радиаторам горячей воды.


Безусловно, оборудование печи с радиатором отопления не может решить всех проблем, однако, в некоторой степени позволяет улучшить ее работу. В частности, можно добиться более равномерного прогрева комнат в доме и в определенной степени регулировать температуру воздуха в них. Что касается металлических дровяных и угольных печей, они функционируют по такому же принципу.

Разновидности систем

Существуют два варианта, как сделать отопление в доме от печи. В первом случае это будет система с естественным типом циркуляции теплоносителя, а во втором – принудительной циркуляцией.

Паровое отопление от печки с естественной циркуляцией не требует подключения к электричеству, поскольку вода по отопительному контуру циркулирует за счет законов физики. Однако в данном случае отопительный трубопровод должен быть большого диаметра, что приводит к увеличению объема и инерционности системы. Такая печь будет довольно долго греться при растопке. В тоже время, когда дрова полностью прогорят, теплоноситель в контуре будет дольше оставаться теплым.

Среди недостатков естественной циркуляции в паровом отоплении от печи в частном доме стоит назвать еще и тот факт, что подающие трубы нужно размещать либо под потолком, либо на уровне батарей. Если дом двухэтажный, верх от печи выходит труба, по которой теплоноситель расходится по радиаторам второго этажа, и лишь затем опускается на первый этаж и обогревает помещения на нем.


Выполненное своими руками печное отопление с естественным типом циркуляции не отличается высоким КПД, поскольку вода в контуре движется медленно и не поставляет достаточно тепла в помещения.

Во втором случае кирпичная печь с водяным отоплением оборудуется циркуляционным насосом, который обеспечивает постоянное движение теплоносителя внутри контура с определенной скоростью. За счет изменения параметров скорости можно регулировать степень прогрева помещений. Таким образом, данная разновидность системы является более эффективной. Однако для ее работы необходимо наличие электроэнергии. Если произойдет сбой в электропитании, насос отключится, а теплоноситель внутри работающей печи закипит. Чтобы избежать подобных неприятностей, в случае резких перебоев в электричестве циркуляционный насос стоит подключить к источнику бесперебойного питания с аккумулятором. При регулярном отключении электропитания понадобится еще и генератор энергии, а это достаточно дорого.


Компромиссным вариантом между двумя описанными типами систем является смешанное или комбинированное печное водяное отопление. В данном случае к печи для парового отопления на дровах отопительный контур подключают таким образом, чтобы обеспечить естественную циркуляцию. Но при этом в систему устраивает еще и циркуляционный насос, который работает, если есть электричество. При отключении электропитания теплоноситель продолжает движение самостоятельно.

Система с аккумулятором тепла

Многие владельцы частных домов задаются вопросом, как сделать отопление от печки, чтобы в доме было постоянно тепло. Дело в том, что в связи с циклическим типом работы печи, температура внутри дома постоянно меняется. Пока горят дрова – в комнатах тепло, а когда печь перестают топить – становится холодно, особенно в ночное время.

Решением в данном случае может стать установка аккумулятора тепла, но для него потребуется мощная печка. Такой аккумулятор представляет собой емкость большого объема, заполненную водой, который устанавливают между печью и отопительной системой. Таким образом, установленная своими руками печь с паровым отоплением оборудуется двумя независимыми отопительными контурами.


Первый из них – с естественным типом циркуляции. Он обеспечивает передачу тепла от печи теплоносителю. По второму горячая вода поступает в радиаторы. Как правило, на нем устанавливают циркуляционный насос.

Преимущества данного типа отопления в том, что по мере сгорания топлива в печи происходит нагрев воды в емкости. Она может нагреться до 60-80 ℃ и сохранять радиаторы теплыми в течение 10-12 часов. Таким образом, обеспечивается вполне комфортная температура в помещении без холода или излишней жары.

Установка аккумулятора или буферной емкости существенно снижается риск закипания воды в контуре. Благодаря циркуляционному насосу, во втором контуре вода и так не закипит, а вот в первом контуре важно правильно рассчитать объем буферной емкости. Это нужно для создания оптимальной скорости движения теплоносителя в системе с естественным типом циркуляции, чтобы он не успевал закипать.

Отопительные регистры

До того как провести печное отопление, стоит определиться с типом отопительного водяного контура, называемого еще регистром, теплообменником, змеевиком или водяной рубашкой. Чаще всего он представляет собой прямоугольную плоскую емкость или же соединенные воедино несколько трубок.

Но перед тем как подключить отопление к печке, к регистру необходимо приварить два патрубка. Первый служит для забора горячего теплоносителя из печи, а второй – подает остывшую воду обратно в теплообменник.


Определить размер теплообменника можно по уровню теплопотерь в конкретном доме. Так, при необходимости в 10 кВт тепловой энергии площадь теплообменника должна составлять 1 м2. При этом стоит учитывать, что работает печь не целый день, а примерно 1,5-3 часа в зависимости от температуры на улице. Этого времени должно быть достаточно, чтобы прогреть воду в теплоаккумуляторе. Следовательно, для расчета площади регистра определяют суточный расход тепловой энергии в доме.

Так, при теплопотерях дома в 12 кВт/час, суточное потребление составит 288 кВт энергии. Допустим, что печь работает 3 часа в сутки. Получается, что каждый час должно выделяться по 288÷3=96 кВт энергии. Тогда площадь отопительного регистра составит 96÷10=9,6 м2. Форма теплообменника в данном случае не важна, главное, чтобы площадь поверхности была не меньше полученных данных.


Обратите внимание, что при заявленном размере теплообменника тепловая мощность печи должна быть больше, чтобы выделить нужное количество тепла. Кроме того, размер емкости теплоаккумулятора тоже должен иметь запас в 10-15 %, чтобы исключить закипание воды.

При использовании антифриза в качестве теплоносителя можно еще больше увеличить объем аккумулятора тепла, поскольку у воды и антифриза разная теплоемкость.

Если буферную емкость дополнительно утеплить, то тепло в ней будет сохраняться дальше, а эффективность печного отопления возрастет.

Монтаж отопительного регистра в готовую печь

Безусловно, намного лучше, если теплообменник будет установлен прежде, чем начнется строительство печи. Однако как сделать отопление от печи – водяное отопление в частности, если она уже сложена – вопрос далеко непростой. В данном случае нужно будет каким-то образом разместить достаточно габаритный теплообменник и обеспечить его надежную фиксацию. К тому же, к нему необходимо будет подключить подающий и обратный трубопроводы.

Еще одна сложность заключается в том, что разместить регистр нужно так, чтобы исключить его прямой контакт с огнем, но обеспечить нагрев теплоносителя от горячих газов. Осуществить такую задачу будет довольно сложно, хотя и возможно в принципе.


teplospec.com

Отправить ответ

avatar
  Подписаться
Уведомление о
