Переход с кирпичной трубы на металлическую: Переход с кирпичной трубы на сэндвич по правилам противопожарной безопасности

Переход с кирпичной трубы на сэндвич по правилам противопожарной безопасности

Удобный способ ремонта старого кирпичного дымоотводящего канала – замена выводящей трубы из помещения на современный металлический сэндвич. Важно правильно выполнить переход с кирпичной трубы на сэндвич, соблюдая все правила пожарной безопасности.

Содержание

  • Преимущества сэндвич-трубы для дымохода
  • Переход на сэндвич-трубу – предварительные работы
  • Как правильно собрать дымоход?
  • Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой
    • С переходником
    • Без переходника

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

  • Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
  • Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
  • Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
  • Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
  • Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
  • Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
  • Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
  • Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Обратите внимание! Для дымохода печей, которые топят дровами или углем, требуется качественная нержавейка не менее 1 мм толщиной. Жаростойкость до 1000 градусов.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Переход на сэндвич-трубу – предварительные работы

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

  • Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
  • Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
  • Заделать старый проем в кровле.
  • Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
  • Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Обратите внимание! При демонтаже кирпичного канала особое внимание следует уделить соблюдению техники безопасности.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Правила сборки сэндвич части дымохода:

  • Сборка конструкции осуществляется снизу вверх.
  • Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
  • На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
  • Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
  • Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

  • Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
  • Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
  • Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
  • Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным.

Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

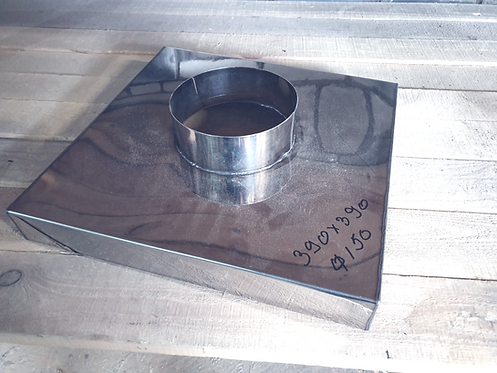

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Переход с кирпича на сэндвич: монтаж, плюсы и минусы

Содержание

  • 1 Плюсы и минусы сэндвич трубы
  • 2 Монтаж с помощью заводской заготовки
  • 3 Как соединить сэндвич без заготовки?
    • 3.1 Соединение с помощью раствора
    • 3.2 Применение патрубка и стального листа
    • 3.3 Подгон размеров кирпичной трубы
  • 4 Краткий вывод

Наружную часть дымохода можно строить из огнеупорных материалов на металлической основе. Сэндвич дымоходы не уступают кирпичным аналогам по устойчивости к воздействию окружающей среды. Таким трехслойным материалом можно заменить деформированную кирпичную конструкцию. Важно правильно соорудить переход с кирпичной трубы на сэндвич, чтобы не нарушить систему тяги.

Плюсы и минусы сэндвич трубы

Производят готовые дымоходные установки из нержавеющей стали. С целью предотвращения образования конденсата между двумя металлическими слоями крепят базальтовый утеплитель. Главный недостаток дымоходной заготовки — сравнительно высокая стоимость. Может нарушиться герметичность системы вывода продуктов сгорания из печи. Основные преимущества сэндвич труб:

  • легкость;
  • устойчивость к воздействию окружающей среды;
  • многослойность структуры, предотвращающая накопление влаги и продуктов сгорания;
  • устойчивость к высокой температуре;
  • быстрый монтаж;
  • не деформируются при воздействии химических веществ;
  • редко загрязняются.

Дымоходную трубу из металла можно установить для всех видов печей и котлов.

Вернуться к оглавлению

Монтаж с помощью заводской заготовки

Для монтажных работ можно купить специальный переходник.

Сэндвич дымоход монтируют на специальный цилиндрический переходник с прямоугольным основанием. Такую заготовку устанавливают на кирпичную трубу с целью обеспечения герметичности конструкции. Производят стыковое соединение из огнестойкой нержавеющей стали. Для предотвращения накопления влаги внутри переходника устанавливают жаростойкий базальтовый утеплитель. Монтаж стыковой заготовки состоит из таких этапов:

  1. Смонтировать один переходник на потолке над дымоходной кладкой.
  2. Прикрепить второй элемент на полу чердака.
  3. Построить монтажную площадку и закрепить хомуты, если нужно перейти с квадратного сечения на круглое.
  4. Поставить трубы. Строительными нормами допускается небольшое погружение сэндвич заготовки внутрь кирпичной трубы.
  5. Заделать швы герметическим раствором.

Вернуться к оглавлению

Как соединить сэндвич без заготовки?

Соединить трубу с кирпичной можно без готового переходника. Существует несколько способов укладки герметичного стыка. Стыковка сэндвич элементов начинается с проведения предварительных работ. Установка состоит из таких этапов:

Для соединения труб без дополнительных элементов понадобится болгарка.
  1. Выбрать метод соединения элементов.
  2. Подготовить строительные инструменты и материалы: болгарку, перфоратор, металлическую пластину, саморезы, дюбеля.
  3. Подобрать герметический раствор для заделки швов.
  4. Сделать отверстие необходимого диаметра в полу чердака.
  5. Разобрать старый дымоход, если проводится частичная замена дымоотводной системы.

Вернуться к оглавлению

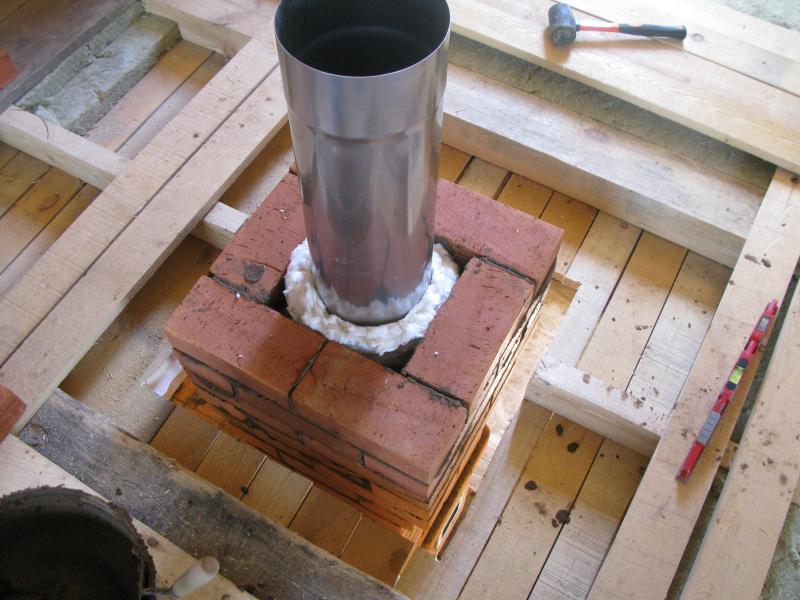

Соединение с помощью раствора

Этот способ укладки элементов относительно трудоемкий. Чтобы соединить металл с трубой из кирпича нужно провести следующие работы:

  1. Залить отверстие такого размера, чтобы внутреннюю часть сэндвич трубы можно было установить внутрь.
  2. Поместить внутренний металлический кожух в получившуюся скважину.
  3. Укоротить внешний слой стального дымохода до упора в кирпичную кладку.
  4. Заделать стыки герметичным составом.
  5. Зафиксировать конструкцию саморезами в точке пересечения крыши.

Вернуться к оглавлению

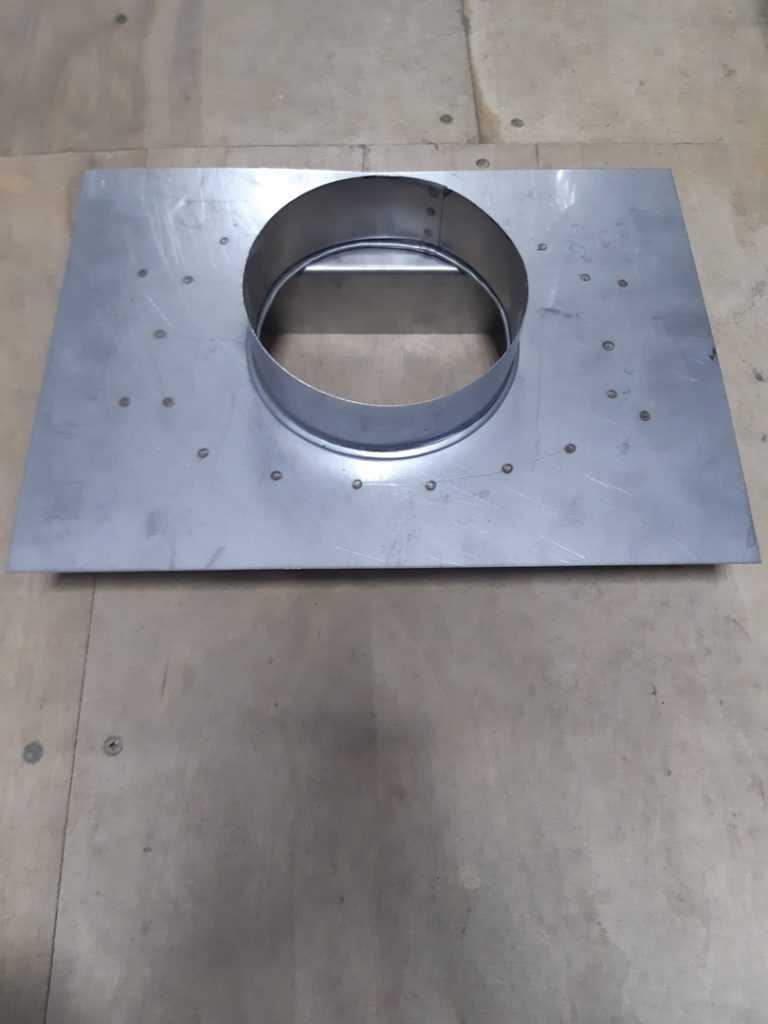

Применение патрубка и стального листа

Такой метод базируется на использовании стального листа в качестве основы для крепления сэндвича.

Использование металлического основания для фиксации сэндвич трубы на кладке способствует высокому уровню герметичности дымоходной системы. Чтобы соединить две трубы, нужно провести такие работы:

  1. Подготовить пластину, размеры которой соответствуют замерам верхней грани.
  2. Приложить заготовку к кирпичам таким образом, чтобы края не опирались на швы.
  3. Наметить места предполагаемых отверстий.
  4. Просверлить кладку и пластину в намеченных точках.
  5. Закрепить дюбеля в кирпич.
  6. Установить панель на герметический раствор.
  7. Зафиксировать пластину саморезами.
  8. СМонтировать воздухоотводные элементы сэндвич конструкции.

Вернуться к оглавлению

Подгон размеров кирпичной трубы

Такой способ применяют для замены деформированного кирпичной конструкции. После демонтажа отслужившей кладки выполняют плавный переход к круглой сэндвич трубе. Процесс возведения соединения двух элементов состоит из таких этапов:

Чтобы создать плавный переход между элементами, нужно сначала разобрать часть старой конструкции.
  1. Разобрать старый дымоход.
  2. На основании предыдущей конструкции построить новую сужающуюся конструкцию. Такая пристройка должна иметь небольшую высоту.
  3. В узкий конец сооружения после застывания раствора смонтировать нижнюю насадку сэндвич системы.
  4. Залить герметичным цементным раствором с примесью камней.
  5. Нанести слой штукатурки на поверхность сужения.

Вернуться к оглавлению

Краткий вывод

Печь в доме выполняет ряд важных функций. Система отопления должна вовремя очищаться от продуктов сгорания. На современном рынке строительных материалов представлен широкий ассортимент альтернативных элементов дымоходных систем. Часто привычную кладку комбинируют с более легкими сэндвич трубами. В таком случае важно выполнить соединение двух элементов герметично одним из способов перехода, соблюдая строительные нормы и правила. Не стоит забывать о безопасности. Дымовые потоки должны беспрепятственно выводиться из системы.

Расширьте свой кирпичный дымоход с помощью трубы класса А

  • 16 апреля 2020 г.

Возможно, вы недавно приобрели дом с дымоходом, который бездействовал десятилетиями, и, возможно, вы хотите использовать его для установки новой дровяной печи. . Дымоход далек от функционального с потрескавшимися плитами дымохода и выкрашиванием кирпича. Ну так что ты делаешь? Все больше и больше домовладельцев в настоящее время сносят свои дымоходы чуть ниже линии крыши и используют переходную пластину Rock-Vent для перехода на дымоход класса А, который может проходить через крышу.

Кирпичные дымоходы требуют обслуживания. Они нуждаются в гидроизоляции раз в два года, новой вытачке и каменных венцах, которые постоянно трескаются. В большинстве случаев, когда рядом с дымоходом есть утечка, это, вероятно, происходит из-за треснувшего свода дымохода. Если коронка не сделана идеально, она, скорее всего, протечет в ближайшие пару месяцев. Всему этому может прийти конец, если каменный дымоход перейдет на дымоход класса А.

Начните с разборки изношенного дымохода до точки, где кирпичи находятся в хорошем состоянии. Как правило, это будет чуть ниже линии крыши. Кирпичи, которые находятся чуть ниже линии крыши, часто находятся в гораздо лучшем состоянии, чем кирпичи над крышей. Десятилетия дождя, снега и ветра разрушают кирпичи гораздо быстрее, чем кирпичи, лежащие под крышей.

После того, как дымоход снесен, вы можете установить дымоход из нержавеющей стали внутри оставшегося дымохода, чтобы подключить его непосредственно к соединителю или дымовой трубе вашего прибора. Убедитесь, что вы установили дымоход правильного размера для устройства, иначе устройство не будет работать должным образом и может привести к выбросу дыма из дровяной печи. Чтобы правильно подобрать размер облицовки дымохода, ознакомьтесь с нашим Руководством по размерам облицовки дымохода.

Теперь, когда дымоход из нержавеющей стали подсоединен к прибору, вы можете прикрепить его к переходной пластине. Переходная пластина — это та часть, которая делает все это возможным. Переходная пластина имеет воротник на нижнем конце для соединения с вкладышем дымохода из нержавеющей стали и имеет воротник на верхней части пластины для соединения с дымоходной трубой Rock-Vent Class A. Переходную пластину необходимо закрепить на твердой поверхности, чтобы вы могли прикрепить ее к верхней части дымохода и выдержать вес трубы дымохода класса А для тяжелых условий эксплуатации.

В зависимости от размера дымохода, который вы сняли, вам, возможно, придется отремонтировать крышу, чтобы вы могли должным образом покрыть гонтом оклад, необходимый для обеспечения водонепроницаемости этой системы. После правильной установки гидроизоляции и использования качественного силикона эта система должна быть водонепроницаемой в течение многих лет. Затем просто установите и загерметизируйте штормовой воротник и крышку дымохода, и все готово! Если дымоход находится над линией крыши более чем на четыре фута, рекомендуется установить комплект распорок для крыши, чтобы зафиксировать дымоход.

Дымоходная труба Rock-Vent класса A является одной из немногих марок дымоходной трубы класса A, которая имеет утвержденное соединение гибкого дымохода с дымоходной трубой класса A. Наличие утвержденного сертификата U.L. Перечисленное соединение очень важно для безопасности и функциональности любой дымоходной системы.

Если у вас есть вопросы о вашей конкретной установке, пожалуйста, позвоните нам, и мы будем рады вам помочь.
