Переключатель схема подключения: Схема подключения проходного выключателя (переключателя)

Содержание

Схема подключения и принцип действия проходного двухклавишного выключателя и контактора

В бытовых условиях возникают ситуации, когда необходимо иметь несколько переключателей на один электроприбор. К примеру, входя вечером в квартиру, включаем свет. После того как разделись, свет нужно выключить, но тогда будет темно. Приходится идти в ближайшую комнату, включать свет там, и возвращаться обратно. Проще было бы иметь два выключателя.

  • Появление проходного выключателя
  • Устройство и принцип работы
  • Схема подключения выключателя
  • Использование трех и более переключателей
  • Использование контакторов

Появление проходного выключателя

Это устройство существует с незапамятных времен, раньше оно называлось тумблером или переключателем. Затем кому-то делать лишние шаги надоело, и он придумал схему подключения лампочки к двум выключателям. Привести в эстетичный вид тумблер уже не было трудно. Название тоже переменили на выключатель. Правда, разные производители называют его по-разному:

  • проходной;
  • переходной;
  • переключатель.

Сегодня рынок буквально наводнен этими устройствами, а вот разобраться в схеме подключения далеко не каждому под силу.

Устройство и принцип работы

По внешнему виду проходной переключатель ничем не отличается от обычного. Однако на клавише можно заметить треугольники, вершины которых направлены в противоположную сторону. На задней стороне также есть отличие — имеется три клеммы вместо двух.

По своему принципу действия он является переключателем, потому что имеет центральный подвижной контакт, который постоянно находится в замкнутом состоянии с одним из двух других контактов. Для удобства пояснения назовем центральный контакт входным, а два других — выходными.

Некоторые изготовители на задней стороне корпуса наносят схему контактов, другие нет. В любом случае важно знать, где расположен центральный подвижной контакт. Определить его можно любым омметром.

Если его нет, можно изготовить пробник из лампочки и батарейки, соединив их проводами. Выбираем любые две клеммы переходного выключателя и подсоединяем прибор или пробник. Чтобы было понятно, пронумеруем их. Допустим, взяли 2 и 3. Если лампочка не горит, а прибор не реагирует, переключаем выключатель. Ситуация не поменялась? Значит, нашли два выходных контакта, оставшийся 1 и будет подвижным (входным).

Если же прибор (лампочка) сработал, значит, один из контактов подвижной. Оставляем щуп на одном контакте, допустим, 2, а второй щуп подводим к 1 и снова переключаем выключатель. Цепь замкнулась? Значит, 2 и есть подвижной. В противном случае, если цепь остается разомкнутой, подвижным является 3. Когда нашли входной контакт, делаем контрольный замер. Один щуп ставим на входной, другим по очереди проверяем другие контакты, переключая переключатель. Цепь должна появляться на обоих из них.

Схема подключения выключателя

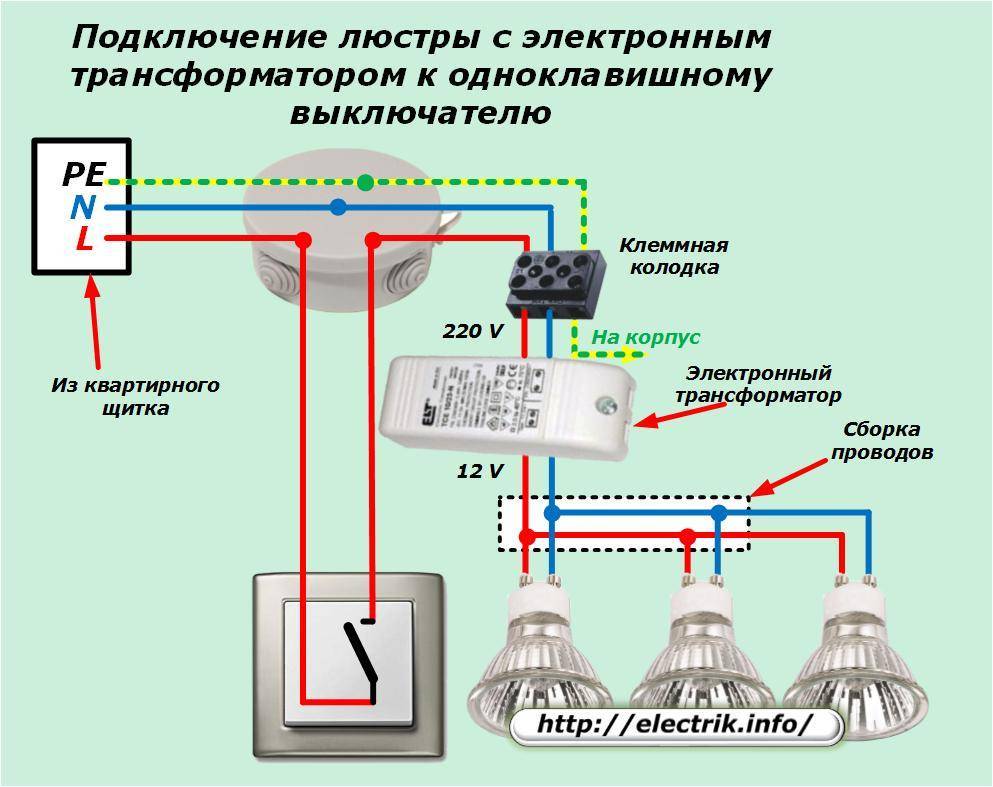

Как обычно подключается лампочка? Один провод патрона идет непосредственно к питанию, другой — к выключателю, который выполняет роль регулировщика, он решает, пропускать поток электронов или нет. По правилам именно к нему подводится напряжение, а не к лампочке.

Рассмотрим подключение по схеме проходных переключателей с двух мест. Та же ситуация. Имеется источник питания, два переключателя (регулировщика) и лампочка, хотя, конечно, можно взять любой другой электроприбор.

После того как выключатели были установлены, определяем, какой из них будет удобнее подключить к лампочке. Соединяем электролампу с входным контактом этого переключателя. Второй конец лампочки соединяем с нулевым проводом. Входной контакт второго переключателя соединяем с фазным проводом. Берем двужильный провод и соединяем один его конец с парой выходных контактов одного выключателя, а другой конец — с парой выходных контактов другого. Схема собрана, теперь посмотрим, как она работает.

Ноль подключен к лампочке, и трогать его не надо. Работаем только с фазой. К первому выключателю ток подходит по одному проводу. Со второго переключателя он тоже уходит по одному проводу. А вот между ними имеем два провода.

Представим трамвайный путь: на одном участке он раздваивается и через какой-то промежуток снова соединяется. На месте раздвоения и соединения стоят стрелки. Если обе стрелки подключены к одному и тому же пути, то трамвай беспрепятственно по нему проследует. Если одна из них подключена к другой линии, то трамвай остановится. Чтобы пропустить трамвай, не нужно идти на дальнюю стрелку, чтобы переключить ее, достаточно перевести ближнюю.

Использование трех и более переключателей

Если в коридор выходят две и более комнат, можно ли к каждой из них поставить по выключателю, да еще и возле входной двери? Безусловно. Сначала нужно определить, какой выключатель будет подключаться к фазе, а какой — к лампочке. Это и есть стрелки, ограничивающие двойной путь. Поэтому они должны стоять крайними в коридоре. В противном случае уйдет много лишнего провода, и можно запутаться.

После того как определили крайние переключатели, между ними ставим проходные выключатели. Чтобы отличить их от переходных, на клавише ставятся те же треугольники, но вершинами по сторонам. Этим самым показывая, что переключатель меняет местами провода. Исходя из этого можно выделить два типа:

  • переключатель с одним подвижным контактом;
  • переключатель с двумя подвижными контактами.

Некоторые изготовители на задней его стороне указывают схему двойного проходного выключателя. Если схема двойного проходного выключателя отсутствует, ничего страшного. У него четыре контакта, по два с каждой стороны. Провод от предыдущего переключателя подсоединяем к любой стороне, а к другим контактам подключаем провод, идущий к другому переключателю.

Рассмотрим схему включения проходных выключателей с 2 мест, а также его расключение. Чтобы легче было понять схему подключения проходного выключателя 2-клавишного типа, снова обратимся к трамвайным путям. Что делать, если нужно перебросить трамвай с одной колеи на другую, не зная, по какому пути он пойдет? Для этого ставим в разрыв путей двойную стрелку, каждая из которых одним концом соединена с одной колеёй, а другим может соединяться с противоположной парой линии. Причем противоположные концы стрелок не соединены, хотя и работают синхронно.

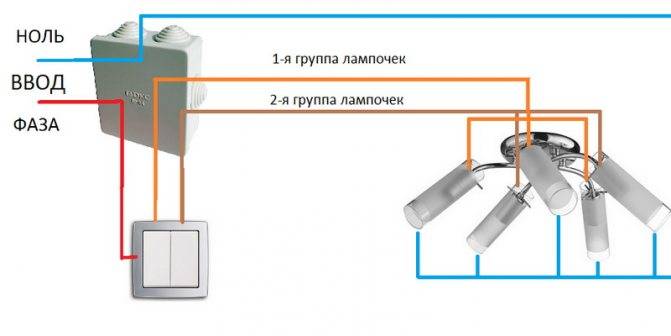

Получается, схема проходных выключателей с двух мест отличается от схемы подключения с трёх и более мест наличием переключателей с двумя подвижными контактами. Может возникнуть вопрос, а можно их заменить обыкновенными двухклавишными выключателями? Конечно, никто никому не запрещает использовать

Использование контакторов

Но что если нужно управлять работой более мощного прибора или трехфазного? Сами переключатели рассчитаны на малый ток, а перебрасывание фаз может вызвать неправильную работу.

Отключение одной из фаз и вовсе не допустимо, это выведет из строя электроприбор. Можно использовать реле или контакторы (мощные реле, способные работать с большими токами и напряжениями).

Сами эти приборы состоят из двух элементов. Если их классифицировать по назначению, то можно выделить:

  • катушку;
  • коммутатор.

Коммутатор, в свою очередь, состоит из одного или нескольких контактов и возвратного механизма. У переключающих реле возвратный механизм отсутствует. Если есть несколько подвижных контактов, они соединены диэлектриком, чтобы включение всех их происходило одновременно.

Катушка состоит из намотанного на каркас провода и сердечника. При прохождении тока по проводам сердечник превращается в магнит и притягивает подвижные контакты, замыкая тем самым цепь. Поэтому, чтобы контактор сработал, необходимо подать напряжение на катушку. Получается, что схема подключения контактора аналогична схеме подключения лампочки.

Трехфазные или мощные электроприборы подключаются по обычной схеме к контактору.

Схемы подключения переключателей освещения

Проходные выключатели называются также переключателями света. Они взаимодействуют с другими переключателями, замыкая и размыкая электрическую цепь в определенных местах. В каждом случае используется определенная схема подключения переключателей освещения. В результате, при разрыве одной электрической цепи, замыкается другая, следовательно, управление светом легко осуществляется из разных мест. Поэтому такие схемы становятся все более популярными среди широких масс потребителей.

Содержание

Назначение и виды проходных выключателей

Существуют различные виды проходных выключателей. Они могут иметь конструкцию двойного или даже тройного включения. По своему внешнему виду они напоминают обычные выключатели. Приведение в действие переключателей света может производится с помощью клавишей, сенсорной панели и пульта дистанционного управления.

При выборе тех или иных проходных переключателей, потребитель обращает внимание на количество клавиш. Это дает возможность подключить определенное число приборов освещения. Все остальные конструктивные особенности влияют лишь на удобство последующей эксплуатации и не играют решающей роли в прямом выполнении своих функций.

Проходные выключатели с двумя или тремя клавишами рекомендуется устанавливать только в больших помещениях с несколькими выходами и большим количеством групп осветительных приборов, включаемых одновременно. В большинстве стандартных помещений, в том числе в длинных коридорах и на лестничных маршах, успешно используются одинарные маршевые переключатели освещения.

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т. д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

Схема подключения переключателей освещения с трех мест

При наличии больших помещений, целесообразно использование уже не двух, а трех переключателей освещения. Очень часто такие системы устанавливаются во дворах или на приусадебных участках. При выходе из дома свет включается, а после подхода к нужному месту – выключается.

Три переключателя могут устанавливаться в комнатах с несколькими спальными местами. Такая же схема может применяться и на неосвещенных лестницах большой протяженности. В этом случае проходные выключатели устанавливаются внизу, посередине и в конце, в верхней части лестницы.

Для управления освещением с трех разных мест используется специальная схема подключения. В ее состав входит соединительная коробка, осветительный прибор, провода и выключатели. В схеме применяются два проходных и один перекрестный выключатель. Внешний вид этих приборов напоминает традиционные одноклавишные выключатели. Существенным отличием является не полное отключение соединений электрической цепи, а всего лишь переключение контактов из одной позиции в другую. В проходных выключателях переключающий механизм находится посередине контактов. Существуют двухклавишные переключатели, объединяющие в единое целое два одноклавишных выключателя и оборудованные шестью контактами.

В переключателях с одной клавишей имеется три контакта: один для фазного провода, а к двум другим подключаются промежуточные провода. В перекрестном выключателе имеется четыре контакта, от которых идут по два провода к каждому перекидному выключателю. Переключаемые электрические линии соединяются в форме креста, отсюда и название этого прибора. В процессе его работы происходит одновременное соединение и разъединение первого и второго выключателей. В результате перемещения контактов, свет загорается и гаснет. При включении любого проходного выключателя происходит замыкание промежуточного электропровода. Образуется замкнутая цепь, и свет загорается. Если изменить состояние любой клавиши, то свет погаснет.

При монтаже системы нужно обращать внимание на правильное соединение концов каждого проводника. В противном случае схема просто не будет работать. Особую сложность представляет правильная коммутация проводов в распределительной коробке при большом количестве точек управления. Рекомендуется маркировать провода еще на стадии прокладки, чтобы в дальнейшем не перепутать их при подключении.

Монтаж переключателей освещения

Схема управления освещением с двух мест относится к разряду наиболее простых и не представляет каких-либо сложностей при ее монтаже. Поэтому установку системы управления рекомендуется рассматривать на примере проходных выключателей, установленных в трех разных местах. Имея определенный опыт можно будет собрать цепь и большим количеством переключателей освещения.

Прежде чем приступать к выполнению работ, необходимо обесточить электрическую сеть. Для этого нужно воспользоваться автоматическим выключателем, установленным в электрощитке. Отсутствие напряжения в проводке проверяется индикаторной отверткой или мультиметром. В начале определяется необходимое сечение проводов и кабелей. Следует учитывать скачки напряжения и тока в сети, достигающие при перегрузках опасных значений. Поэтому сечение медных проводов должно быть не менее 2,5 мм².

Высота выключателей выбирается в соответствии с собственными предпочтениями. Далее в стенах делаются штробы, глубиной и шириной превышающие диаметр провода примерно в 1,5 раза. Подводка проводов к выключателям выполняется снизу, поэтому штробы нужно совмещать с точками установки выключателей. После этого осуществляется укладка проводов. Для их фиксации применяются маленькие гвоздики, выполняющие функцию подпорки. Перед креплением, провода заводятся в установочную коробку. Штукатурка штроб делается после того как установлены все выключатели и проверена работоспособность всей системы.

Под выключатели предварительно готовятся отверстия. После этого начинается монтаж выключателей. Провода из распределительной коробки заводятся в установочную коробку – под выключатель. Внутри коробки после обрезки должно остаться примерно 10 см их длины. Изоляция с концов снимается примерно на 1-1,5 см.

После подготовки можно переходить к непосредственной установке проходного переключателя. Фазный кабель подключается к соответствующей клемме с отметкой L. Остальные провода подключаются к клеммам, промаркированным стрелками. Если цвет кабелей отличается от стандартного, необходимо самостоятельно определить фазу с помощью индикаторной отвертки. Затем устанавливается перекрестный выключатель с подводкой к нему четырех проводов. Каждая пара имеет жилы, окрашенные в белый и голубой цвет. К верхним клеммам подключается первая пара проводов, идущих от проходного выключателя, установленного ранее. Другая пара подключается к нижним клеммам.

В завершение выполняется установка второго переключателя. Для этого нужно точно определить кабели, через которые к нему будет поступать напряжение от перекрестного выключателя. Те что нужны окрашены желтым и голубым цветом. Они подключаются к клеммам, промаркированным стрелками. Оставшийся белый кабель подключается к клемме, промаркированной символом L.

Схема подключения 3-позиционного переключателя: полное руководство

Знания

Создайте собственную схему подключения трехпозиционного переключателя

Существует несколько видов выключателей, используемых для управления освещением и другими приборами в вашем доме. Одним из наиболее распространенных выключателей является однополюсный выключатель, который позволяет управлять светом из одного места в доме. Еще одним очень распространенным типом переключателей является трехпозиционный переключатель .

Трехпозиционный переключатель весьма полезен, если вы хотите управлять светом из нескольких мест по всему дому. Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или бытовой техникой.

Прежде чем углубляться, давайте посмотрим, что такое трехпозиционные переключатели.

Что такое трехпозиционный переключатель?

Трехпозиционный переключатель позволяет включать и выключать свет или приборы из двух разных мест. Трехпозиционные выключатели необходимы, особенно на лестницах или в длинных коридорах, чтобы вы могли включать свет, подходя с одной стороны. Затем вы можете выключить свет, уходя с другой стороны коридора.

Трехпозиционный переключатель сконструирован иначе, чем обычный переключатель. Во-первых, нет специального переключателя включения или выключения. Если оба переключателя находятся в верхнем положении или оба в нижнем положении, цепь замыкается, и свет включается. Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута и свет не горит.

Трехпозиционный переключатель имеет четыре винта. Один зеленый винт заземления, а остальные три являются частью цепи. Два из них — терминалы для путешественников, а один, чуть более темный, называется обычным. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.

EdrawMax Desktop

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

Как работает трехпозиционный переключатель?

Чтобы понять , как работает трехпозиционный переключатель , нужно обратить внимание, какой провод к какому винту идет. Зеленый или заземляющий винт крепится к оголенным медным или зеленым проводам. Это заземляющие провода. Заземляющие винты — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.

Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к светильнику.

Наконец, есть общий терминал, который темнее по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, ведущему к светильнику, либо принимает горячий провод, идущий от источника питания.

Если питание цепи включено, любой из них может быть горячим в зависимости от того, как переключаются переключатели. Трехпозиционный переключатель предназначен для прерывания горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в светильник, а горячие провода проходят через выключатели.

Как подключить 3-позиционные переключатели

Существует три важных способа установки трехпозиционных переключателей в зависимости от положения переключателей и индикаторов и от того, где питание входит в цепь.

Случай 1

В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону светильника, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник. Там он заканчивается, не переходя ко второму распределительному щитку. На приведенной ниже схеме показано, как мы можем подключить переключатель в таком случае.

Случай 2

В другом случае провода от источника питания могут войти сначала в коробку светильника, потом в одну распределительную коробку, потом в другую. В этом типе проводки входящий белый провод подключается к светильнику без каких-либо разрывов. Затем черный провод соединяется с белым проводом с изоляцией, идущим от первого переключателя, а затем подключается к общей клемме второго переключателя. Затем красные и черные контактные группы подключают парные контактные клеммы к обоим переключателям.

Случай 3

В третьем случае провода от источника питания идут от одного выключателя к другому, затем к светильнику. Белый провод, соединенный с помощью гаек, непрерывно движется от источника к светильнику. Горячий черный провод подключается к общему зажиму первого выключателя, а затем парными контактными проводами проводится на контактные зажимы второго выключателя. Наконец, общий вывод второго переключателя посылает черный провод в осветительную арматуру.

Схемы подключения 3-позиционного переключателя

Если вы эксперт по электрике и хотите создать схему подключения трехпозиционного выключателя для помещения, вы можете просмотреть несколько типов схем, которые вы можете сделать. Существует множество шаблонов схем подключения, доступных в Интернете или в EdrawMax , которые можно немного изменить в соответствии с вашими потребностями.

Схема подключения 3-позиционного переключателя, кабель NM

Очень распространенный тип трехсторонней электрической схемы — это когда провод питания перемещается от одного переключателя ко второму переключателю и, наконец, заканчивается на светильнике. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением в конце. Вы можете использовать инструменты или цвета для маркировки различных типов используемых проводов и использовать различные стили линий для отображения заряженных или незаряженных проводов.

Схема подключения 3-позиционного переключателя Светильник между переключателями

Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, идет к приспособлению и заканчивается на другом переключателе. На этой схеме подключения светильник подключается к выключателям трехжильным кабелем. Вы можете создать подробную диаграмму, подобную этой, или создать простой план макета.

Схема подключения 3-позиционного выключателя Линия к светильнику

В другой конфигурации источник питания сначала входит в прибор, входит в один переключатель и, наконец, заканчивается на другом переключателе, замыкающем цепь. Эта схема подключения поможет вам понять, какой тип кабелей вам потребуется для этой конфигурации.

Используйте EdrawMax для создания схемы подключения

Трехпозиционные выключатели чрезвычайно полезны в доме. Вы можете установить выключатели на обоих концах длинного коридора или лестничного пролета, чтобы можно было выключать свет, когда вы находитесь на другом конце. Это избавит вас от необходимости возвращаться, чтобы выключить свет, и уменьшит ваши счета за электроэнергию. Это очень эффективный способ наблюдения за освещением и другими приборами из любой точки дома. Вы также можете комбинировать несколько трехпозиционных переключателей для управления одним прибором через 2 или более мест.

Если вы планируете подключить трехпозиционный выключатель в своем доме или разрабатываете план электроснабжения своего дома, EdrawMax — отличный инструмент, который поможет вам его спроектировать. Благодаря множеству инструментов и символов для создания диаграммы ее могут легко использовать как новички, так и эксперты. Если у вас нет времени на создание электрической схемы с нуля, вы можете выбрать один из тысяч профессиональных шаблонов, доступных в программном обеспечении. Создайте свою собственную конфигурацию проводки и поэкспериментируйте с идеями, используя EdrawMax.

Связанные статьи

Полное руководство по графическому органайзеру Полное руководство по анатомии человека Полное руководство по диаграмме пищеварительной системы Полное руководство по организационной структуре Полное руководство по дихотомическим ключам

Как подключить трехпозиционные переключатели: часть 1

» Дом » Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика


Схемы подключения трехходового переключателя

Схемы трехходового переключателя №1, №2 и №3

Резюме: Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти первые три схемы подключения в этой серии помогут вам определить подачу питания и проводку переключателя, ведущую к осветительному прибору.

Узнайте, чем делятся другие, на Спросите электрика:
Мне нравится.. Рон из Хьюстона, Техас

Схемы подключения 3-позиционного переключателя


Видео по электромонтажу

Как подключить 3- и 4-позиционные выключатели освещения

ПРИМЕЧАНИЕ. Список всех моих полезных видео

Отображается в конце этого видео

Так что продолжайте смотреть, и я помогу вам правильно подключить! Загляните на мой канал на YouTube и подпишитесь!

Ключ к проводке трехпозиционного переключателя:

Подача питания и ножка переключателя, ведущая к приспособлениям. обычно по одному в каждом месте переключателя крепятся к винту клемма находится на одном конце коммутатора сама по себе. Этот терминал обычно идентифицируется винтом более темного цвета.

Пара винтов клеммы на противоположном конце переключателя предназначены для пары провода, известные как «путешественники» (также известные как «жокеи»).

«Путешественники» фактически передают электричество между два 3-позиционных переключателя, а также 4-позиционные переключатели, показанные на схемы 4-ходового переключения.

стиль=»очистить: слева»>
Чтобы проиллюстрировать проводку этих 3-позиционных переключателей, распределительные коробки и распределительные коробки не показаны, но очевидно, что они необходимы для каждого приложения. На этих схемах показано использование метода подключения Type-NM.

Электрическая проводка и заземляющий провод
Заземляющий провод также требуется для всех применений. Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления.

Если вы используете металлические коробки, заземляющий проводник должен быть прикреплен к каждой коробке с помощью заземляющего винта с резьбой или прилагаемого приспособления.

Корпуса выключателей с заземляющим винтом должны быть прикреплены к заземляющему проводу в соответствии с требованиями.


Проводка 3-ходового выключателя освещения


3-ходовое переключение обеспечивает переключение из двух мест

3-позиционный переключатель На приведенной выше схеме № 1 показано, что источник питания электрической цепи расположен на левой стороне коробки 3-ходового переключателя. Провода кабеля ведут ко второму 3-позиционному распределительному щитку с правой стороны.


3-позиционный переключатель На приведенной выше схеме № 2 показано, что источник питания электрической цепи входит в коробку светильника. Белый провод кабельной разводки помечен черной изолентой, и идет к выключателю. Другой конец этого провода подключается к черному проводу светильника в корпусе светильника. Белый провод, помеченный черной лентой, становится ножкой выключателя под напряжением.


3-ходовой переключатель На приведенной выше схеме № 3 показан источник питания электрической цепи, расположенный в правом 3-ходовом переключателе, и этот переключатель также имеет кабель, который идет к осветительному прибору.


Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! «
Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Узнайте, как правильно подключить провода! Узнайте больше о подключении розеток
Полное руководство по домашней электропроводке
Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству.
Включает:
Методы для дома электрическая проводка
Типы выключателей освещения и управления освещением. -Way Switches
Проводка Диммерные выключатели
Как сделать свои собственные светильники
….и многое другое.
» Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Подробнее о подключении трехходовых переключателей


Часто задаваемые вопросы

Подробнее о подключении трехходовых переключателей
  • Фиксация проводки трехходового выключателя освещения
  • Как подключить провода к 3-позиционным выключателям света — Оба переключателя должны быть 3-позиционными, между ними должна быть установлена ​​соответствующая проводка, например, 3-жильный кабель.
  • Как установить трехпозиционные переключатели
  • Схемы подключения трехпозиционных переключателей
  • Добавление новых индикаторов к 3-позиционным переключателям
  • Подключение трехпозиционных выключателей — при добавлении дополнительного освещения к существующей конфигурации трехпозиционного выключателя единственным местом, к которому могут быть подключены дополнительные источники света, является существующий осветительный прибор или распределительная коробка, к которой подключен существующий осветительный прибор.
  • Замена и подключение трехпозиционных переключателей
  • Как подключить трехпозиционные выключатели с монтажными соединениями и схемами подключения.
  • Электропроводка для светильников и трехпозиционных выключателей
  • Как подключить трехпозиционные переключатели: общие проблемы при подключении трехпозиционных переключателей, проводные соединения для трехходовых переключателей.
Как я могу осветить темный коридор ночью для своего ребенка?

У меня есть 6-летний ребенок, который боится идти ночью по темному коридору, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор.


Ключ для подключения трехпозиционных переключателей

Мои трехпозиционные переключатели работают неправильно, как это исправить? Ключ к проводке трехпозиционных выключателей, идентификация электропроводки.


Как починить трехпозиционные переключатели

Распространенные проблемы с 3-позиционными переключателями и способы их устранения: базовый метод подключения 3-позиционных переключателей, 3-жильный кабель соединяет переключатели, простые для понимания схемы 3-позиционных переключателей.


Проводка диммерного переключателя и трехпозиционные переключатели

Как подключить диммеры и 3-ходовые переключатели: электрические советы по подключению 3-ходовых диммеров и переключателей.


Как исправить проводку 3-позиционного переключателя

Как подключаются фонари для трехпозиционных выключателей? Конфигурация электрических проводов для трехпозиционных переключателей.


Дополнительные сведения см. в списке категорий вопросов по электротехнике.


СВЯЗАННЫЙ

Подробнее о трехходовом переключателе

Как установить трехходовой датчик движения
Как установить однополюсный датчик движения вместо существующего трехходового переключателя? Подключение 3-позиционного переключателя движения.

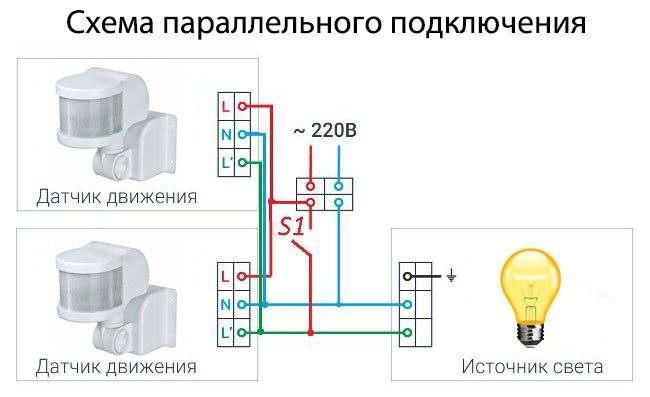

Датчики присутствия 3-позиционные и 4-позиционные переключатели
Как подключить датчик движения к управлению освещением? Как подключить 3-позиционные и 4-позиционные датчики присутствия для замены существующих 3-позиционных переключателей.

Причины задержки света или выключателя
Почему возникает задержка при включении выключателя света? Почему у светильника или выключателя может быть задержка при включении.

Электрика Вопрос от Гэри о проводке потолочного вентилятора
Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора.

Таймеры и электропроводка выключателя света
Я пытаюсь заменить однополюсный выключатель света таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому свету: Как подключить таймер для освещения.

Как удлинить проводку электрической цепи
Как добавить электрическую проводку для розетки и выключателя света: Удлинить проводку электрической цепи для розетки и выключателя света.

Вопрос по электрике Что такое трехпозиционный переключатель
Когда необходимо включить или выключить светильник из двух мест, используются два трехпозиционных переключателя. Типичным применением будет…

Как починить 3-позиционные переключатели
Распространенные проблемы с 3-позиционными переключателями и способы их устранения: базовый метод подключения для 3-ходовых переключателей, 3-жильный кабель соединяет переключатели, просто чтобы понять схемы трехходового переключателя.

3-позиционный переключатель — 1447



Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер
Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток
Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
Снимите изоляцию провода, не надрезав и не повредив электрический провод!
Инструмент для зачистки проводов и кусачки
Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


Обучение электромонтажу
Обучающие видеоролики по электромонтажу



» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
