1.

Куда поставить котел

Первый возникающий вопрос: куда поставить котел? Нужна ли ему отдельная комната, или кухня подойдет?

Размещение установки зависит от ее мощности, а мощность, соответственно, от размеров загородного дома. Например:

• На кухню можно поставить до 60 кВт,
• до 150 кВт в отдельном помещении на любом этаже,
• до 350 кВт на цокольном или первом этаже в отдельно стоящем здании.

1 кВт обычно достаточно для обогрева до 10 квадратных метров частного дома. Начните с этих цифр, хотя на них могут сильно влиять и другие факторы, например материал, из которого сделан дом.

Если котел предполагается разместить на кухне, для него потребуется пространство не менее 15 куб.м, при высоте потолков не менее 2,5 метров. Для кухни нужно распашное окно, открывающееся наружу, обязательно с фрамугой или форточкой (чтобы быстро проветрить, что получилось), оно должно быть светлым и четким. Вода и канализация подключены к котельной, но для кухонь это обычно не проблема.

Также воздух на кухне необходимо «обновлять» три раза в час, то есть нужна вентиляция.

Настенные котлы подвешивают на стене на расстоянии не менее 10 см от других стен, материал, на котором монтируется установка (материал стены), должен быть по возможности негорючим, или трудновоспламеняющимся, или в самом минимум, хорошо экранированные негорючими материалами или штукатуркой слоем 5 см и более. В качестве противопожарного экрана часто используется листовая сталь: над котлом она должна выступать на 70 см, по бокам и снизу не менее чем на 10 см.

Подытожим: если ваша кухня достаточно просторная, хорошо проветриваемая, имеет окно и приток свежего воздуха, а также стены из негорючих материалов, то проблем нет, и котел до 60 кВт можно установить в ней без ненужные заботы и заботы. Что делать, если хочется или нужна отдельная котельная, — в следующем пункте.

2. Котел в отдельном помещении

Многие люди закладывают котельную как часть проекта дома, и это очень удачное решение при условии соблюдения всех требований СНиП.

От остальной части дома котельная с установкой до 200 кВт должна быть отделена стеной из шлакоблока, кирпича или бетона, с пределом горения 0,75 часа. Объем воздуха в помещении должен быть не менее 15 кубометров, высота потолков — 2,5 метра, обязательно окно с форточкой или фрамугой и качественная вентиляция, обновляющая воздух три раза в час. Словом, требования примерно такие же, как и при установке бойлера на кухне.

При этом котельная мощностью от 150 кВт до 350 кВт должна иметь собственный выход на улицу, то есть либо в подвал, либо на цокольный этаж. Он должен быть включен в проект дома.

Есть еще один важный момент: двери, ведущие в дом, должны быть усиленными и несгораемыми, металлическими, а двери, ведущие из дома (если топочное помещение имеет собственный выход) — слабоармированными. Логика проста: при взрыве волна выдавит «хлипкий» ящик на улицу, а не повредит дом или людей в нем.

Но предположим, что дом строился без специального помещения, и возникла необходимость его получить. Пристроенная котельная должна быть, по сути, отдельным зданием с собственным фундаментом и четырьмя стенами, выполненными из негорючих материалов — кирпича, бетона и т. д. Расстояние до ближайшего окна должно быть не менее одного метра. Все остальные требования к помещению сохраняются.

3. Отдельностоящие котлы

Наконец, третий момент: размещение котла в отдельном здании на некотором удалении от частного дома. Есть смысл, если котел достаточно мощный, свыше 200 кВт, но иногда организовать такое устройство удобнее. Например, популярный вариант — блочно-модульная котельная, которую собирают в заводских условиях, заводят и подключают к системам отопления коттеджа. Быстро и просто, и даже дешевле, чем строительные работы.

В остальном требования основные:

• негорючий материал,
• объем 15 куб.м,
• высота потолков 2,5 метра,
• Окно, открывающееся наружу, с фрамугой или фрамугой,
• пьедестал-фундамент под котел, возвышающийся над уровнем пола на 15 см,
• система аварийного отключения, одним словом все должно быть автоматизировано и защищено,
Вентиляция
• , которая обновляет воздух три раза в час.

Обычно к отдельно стоящим котлам предъявляются особо строгие правила, в случае нарушения которых разрешение просто не будет выдано (это логично, т.к. отдельно стоящие котлы являются довольно мощной установкой). С другой стороны, такой мини дом удобно строить без оглядки на людей, сразу под котельную, с соблюдением требований и норм.

На этом, пожалуй, все. Соблюдение основных правил простое — и очень важное, ведь не только отсутствие штрафов и выдача прямого разрешения на установку котла в частном доме, но и жизнь проживающих в коттедже людей, их здоровье и благополучие зависят от их соблюдения.

Проектирование и строительство топочной комнаты в частном доме рекомендуем доверить профессионалам.

7 советов по оборудованию котельной в частном доме: требования и нормы

Наталья | 17.03.2018 | Отопление | 19 165 просмотров | 2 комментария

Содержание статьи

Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем.

Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

№1. Виды котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

По типу размещения в частном доме котельная :

• встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую ​​котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
• блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

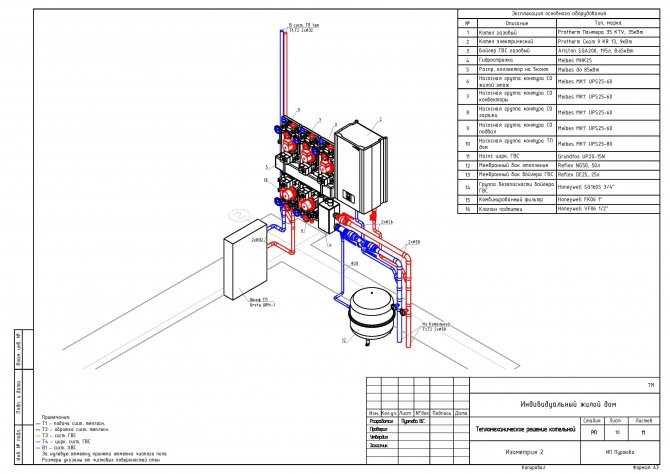

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — потребуется целый комплект оборудования, который может состоять из набора следующих элементов:

• котел — сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях установить сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
• котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
• расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
• аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
• циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;
• дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
• охранно-контрольная группа — комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
• автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
• запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
• трубы , по которым вода от котла поступает к радиаторам;
• фильтр Необходим для очистки воды перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

Нет необходимости использовать все эти элементы — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают :

• газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
• твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
• мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
• Электрокотлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

По способу установки котлы бывают:

• настенные;
• открытый.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

Номер 4.

Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме :

• Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
• при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
• В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
• Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
• дверь, ведущая из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигают такие нормативные акты, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

При установке газового котла необходимо учитывать следующие особенности:

• помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке ² ;
• высота помещения не менее 2,5 м;
• объем помещения — 15 м ³ и более;
• Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
• минимальный размер оконного проема 0,03 м ² /1м ³ помещения;
• наличие подиума для напольного котла высотой не менее 5 см;
• 1 м свободного пространства должно оставаться перед котлом ² , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• принудительная вентиляция и канализация;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
• если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не значит, что необходимо выполнять все общие требования.

Котлы с твердотопливным котлом

При этом необходимо учитывать следующие требования:

• расстояние от котла до ближайших стен и предметов от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см ² оконный проем;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м ² ;
• при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• Стены из недостаточно пожаробезопасных материалов обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

• в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м ³ . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
• Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

Котельная с электрокотлом

Электрокотел Топливо не сжигает, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№ 5. Требования к дымоходу котельной

Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

• дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
• В качестве материала дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
• независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
• если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
• Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№ 6. Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

• вентиляция котельной может быть совмещена с общедомовой приточно-вытяжной вентиляцией;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м ³ , то за час в нее должно поступать 45 м ³ воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;
• для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
• если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. На 1 кВт мощности котла предусматриваю 8 см ² вентиляционная площадь;
• при использовании общедомовой вентиляции размер отверстий рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см ² отверстий;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

Номер 7.Модульные котельные

Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м

3 (при высоте потолков 2,7 м это около 480 м ² ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому.
