Плита монолитная: Монолитная плита под фундамент: особенности проектирования и монтажа

Фундамент монолитная плита

Плитные монолитные фундаменты выполняются в виде незаглубленных или мелкозаглубленных конструктивных элементов из железобетона. Для их устройства в качестве основания используется уплотненная подушка из песка (толщиной до 50 сантиметров). При этом такие фундаменты имеют достаточно высокие показатели прочности, долговечности и надежности.

Толщина монолитной плиты определяется в зависимости от того, какие нагрузки будет испытывать фундамент. Монолитный плитный фундамент способен выдерживать более высокие нагрузки, чем сборные конструкции.

Случаи, когда монолитный плитный фундамент устраивать целесообразно

• При строительстве объектов на сложных грунтах.
• Для реализации безподвальных проектов, а также в случаях, когда высота цокольного этажа не слишком большая.
• В зданиях, где фундамент будет выполнять роль пола. Однако в этом случае фундамент монолитная плита должен быть утеплен и должна быть проведена надежная гидроизоляция.

Кроме того, монолитный плитный фундамент, изготовленный из морозостойкого бетона, является отличной альтернативой остальным фундаментам, при строительстве на грунтах с большой глубиной промерзания. В этом случае устраивается «матрац» из утеплительного материала, производится изоляция гидроизолом или геотектилем. В качестве утеплителя можно применять пенопласт, обладающий высокой плотностью или более современным материалом – пенополистиролом.

Преимущества монолитных плитных фундаментов

Площадь фундамента в м2	Толщина фундаментной плиты в мм
	200	250	300	350	400
От 36-72	от 3200	от 3500	от 4000	от 4300	от 4900
От 73-100	от 3100	от 3400	от 3900	от 4200	от 4800
От 101 и более	от 3000	от 3300	от 3800	от 4100	от 4700

• Большая площадь опоры позволяет значительно сократить нагрузку, которую будет испытывать основание. Кроме того, все нагрузки будут распределяться равномерно.

• Монолитные плитные фундаменты легко переносят «плавающие» нагрузки, возникающие при движении слоев почвы.

• За счет большой площади опоры такие фундаменты способны выдерживать большие нагрузки, и передавать их дальше на основание.

• Плита не подвержена деформациям. Это позволяет защитить стены здания от перекосов, неравномерной усадки и возникновения трещин.

• Монолитный плитный фундамент может выступать в качестве черновых полов. Это позволяет значительно сократить расходы при строительстве.

• Возможность выполнять строительные работы на сложных грунтах. Это избавляет от необходимости выполнять сложные и трудоемкие земляные работы.

Выбор материалов

Для того, чтобы монолитный плитный фундамент имел наилучшие показатели, стоит ответственно подойти к выбору материалов для его устройства:

• Бетон. Для таких фундаментов, чтобы обеспечить надежные показатели прочности, несущей способности и долговечности стоит выбирать бетон не ниже чем М300.
• Арматура. Для монолитного плитного фундамента можно использовать самую обычную арматуру. Выбор класса важен только при проведении сварных работ по устройству сеток или каркасов. В зависимости от того, какие нагрузки будет воспринимать фундамент выбирается диаметр стержней.

Все работы по устройству монолитного плитного фундамента можно выполнить самостоятельно, или обратившись к профессиональным бригадам, которые этим занимаются.

Фундамент монолитная плита под ключ в Саратове

1. Виды монолитного фундамента

2. Преимущества и недостатки фундамента

3. Оборудование для устройства фундамента

4. Как изготавливается монолитная плита

5. От чего зависит цена на фундамент

Фундаментная плита представляет собой плоское основание из монолитного бетона и арматуры, возводимое под площадью всего здания. Процесс создания монолитной конструкции включает подготовку из песка и щебня, равномерно распределяющую нагрузку от строения на грунт, и устройство гидроизолирующих и утепляющих слоев. Такой фундамент еще называют плавающим, за его способность сохранять целостность конструкции при любых подвижках грунта.

Монолитный плитный фундамент.

Виды

Для возведения зданий и сооружений используются следующие типы плитных фундаментов:

Плоская монолитная плита

Представляет собой цельную конструкцию, имеющую одинаковую толщину по всей площади. Толщина плоской фундаментной плиты варьируется от 25 до 50 мм и зависит от веса и габаритов строения. Классический плитный фундамент изготавливается из армированного бетона класса В20 — В25 по предварительно устроенной подушке из песка и щебня.

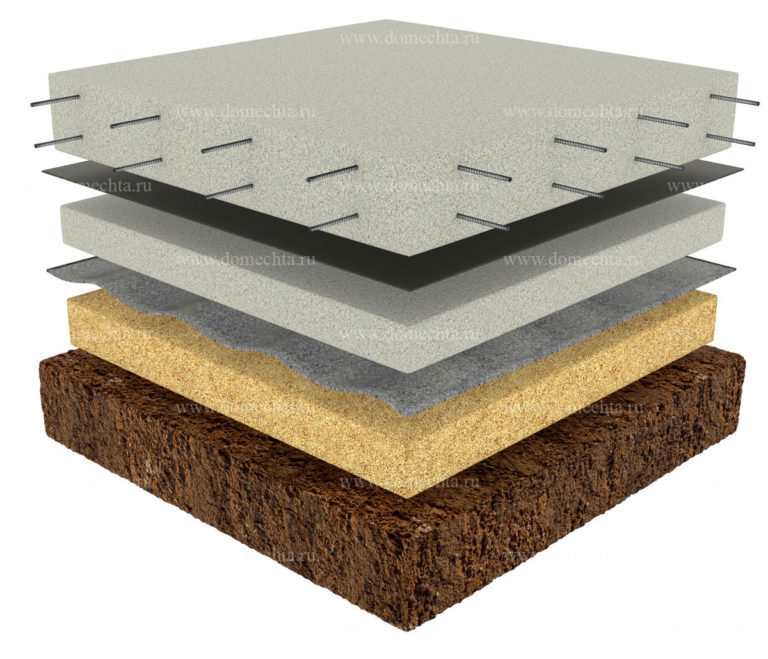

Схема устройства плоской монолитной плиты.

Плита с ребрами жесткости

Бюджетный вариант плитного фундамента, когда за счет устройства ребер жесткости уменьшается общая толщина плиты на 100-200 мм, без потери несущей способности.

Ребра жесткости располагаются по периметру здания под несущими стенами и перегородками, могут быть направлены как вверх, так и вниз. Ребра, направленные вниз, могут формировать стены цокольного этажа.

Монолитная плита с ребрами жесткости.

Утепленная шведская плита (УШЛ)

УШП представляет собой энергоэффективный монолитный фундамент с проложенными в теле бетона коммуникациями и встроенной системой обогрева.

Для предотвращения тепловых потерь, фундамент утепляется снизу и по бокам экструзионным пенополистиролом.

Фундамент по технологии УШП часто применяется при создании построек класса «умный дом».

Несмотря на то, что утепленная монолитная плита — недешевое удовольствие, она позволяет значительно снизить затраты на обогрев дома в процессе эксплуатации, и будет служить теплым и надежным черновым полом первого этажа.

Устройство УШП.

Плитный фундамент целесообразно использовать при строительстве зданий в зонах с высокой сейсмической активностью, а так же на не устойчивых, слабонесущих грунтах.

Не рекомендуется устраивать фундаментную плиту на склонах и грунтах, подверженных оползневым явлениям.

Преимущества и недостатки фундамента

Монолитная фундаментная плита является универсальным основанием, так как его можно возводить под любые малоэтажные здания практически на всех грунтах.

К достоинствам плитных фундаментов относятся:

• устойчивость к внешним воздействиям;
• высокая прочность и долговечность;
• возможность использования в качестве чернового пола в помещениях 1 этажа.

Недостатком фундаментной плиты является плохая работа монолитного бетона на изгиб, что требует устройства надежной подготовки.

Кроме того, к недостаткам плиты относят ее высокую стоимость.

Материалы и оборудование

При устройстве монолитной плиты могут потребоваться следующие материалы:

• кварцевый песок и щебень;
• геотекстиль и гидроизоляционные материалы;
• арматура в ассортименте;
• бетонная смесь проектного класса;
• доски и щиты опалубки;
• трубы для устройства дренажа;
• гильзы для прокладки труб;
• экструзионный пенополистирол.

Для выполнения разметки и контроля над правильностью возведения конструкций, понадобится нивелир и строительный уровень. Для уплотнения подстилающих слоев из щебня и бетона нужна виброплита или ручные трамбовки. Для уплотнения бетонной смеси в процессе заливки необходим глубинный вибратор и виброрейка.

Этапы работ

Проектирование фундаментов ведется с учетом габаритов строения, состава грунта и гидрогеологических особенностей участка. Следует грамотно распланировать расположение инженерных коммуникаций, сантехнических приборов и оборудования.

Прокладку инженерных систем и коммуникаций в плитном фундаменте необходимо закладывать в стальных футлярах, для возможности ремонта или замены трубопроводов.

1. Земляные работы

После выполнения геодезических изысканий и проектирования дома выполняется разметка фундамента. Отмечаются оси будущего дома и линии прокладки инженерных коммуникаций. Снимается плодородный грунт и выполняется разработка грунта под будущий фундамент.

По дну котлована укладывается геотекстиль с перехлестом стыков на 15 см;

При высоком залегании грунтовых вод, необходимо обустроить дренажную систему отвода воды от фундамента.

Подготовка основания под фундаментную плиту.

2. Подготовка основания фундамента

Основание фундаментной плиты выполняется в виде подушки из песка и щебня, выполненной по выровненному и уплотненному грунту.

Подушка выполняет роль демпфера, смягчающего воздействие почвенных колебаний на фундамент и перераспределяющего нагрузки на грунт.

3. Бетонная подготовка

Бетонная подготовка выполняется по утрамбованной подушке, выровненной на проектную отметку с помощью нивелира.

Для обеспечения ровной поверхности, по толщине заливки выставляются маячные рейки. Бетонная смесь класса В7,5 заливается на проектную толщину и разравнивается по маякам.

После набора прочности не менее 70%, можно приступать к устройству горизонтальной гидроизоляции, которая является обязательным этапом при заливке фундаментной плиты.

Как мы работаем

Для снижения затрат и ускорения темпов строительства бетонную подготовку можно заменить на кровельную мембрану, которая также будет служить отличным гидроизолятором.

При устройстве утепленной фундаментной плиты по гидроизолированному слою бетонной подготовки укладывается ЭППС слоем не менее 100 мм.Для утепления боковых граней плиты лучше использовать специальные элементы L-образного сечения несъемной опалубки, установив их с внутренней стороны опалубки.

4. Армирование фундамента

Для армирования плитного фундамента может использоваться как композитная арматура, так и стальные стержни класса АIII, связанные в пространственный каркас с помощью мягкой вязальной проволоки.

Каркас плиты состоит обычно из двух рядов арматурных сеток 200×200, соединенными между собой вертикальными связями.

Армирование фундаментной плиты.

Для защиты арматуры от коррозии необходимо обеспечить защитный слой бетона не менее 30 мм с помощью пластиковых фиксаторов.

5. Устройство опалубки

Опалубка выставляется по периметру фундамента и придает форму плите.

Вертикальность и горизонтальность опалубки контролируется уровнем и отвесом.

Для изготовления опалубки используют бруски сечением 50×50 мм, доски толщиной 50 мм или ламинированную фанеру толщиной от 16 мм.

Может использоваться многоразовая инвентарная опалубка заводского изготовления. При устройстве УШП изготавливается утепленная несъемная опалубка.

6. Заливка бетонной смеси в фундамент

Для обеспечения прочности и целостности плиты заливку бетона в конструкцию лучше выполнять непрерывно, за один раз.

При необходимости — конструкция может быть разбита на захватки. Рабочий шов должен располагаться параллельно оси конструкции.

Бетон доставляется с завода миксером и подается в конструкцию с помощью бетононасоса или крана с навешенным на него поворотным бункером.

Уплотнение бетона выполняется глубинными вибраторами. Уложенный бетон необходимо защитить от дождя, ветра и солнца.

Проектную прочность плитный фундамент набирает в течение 28 суток при естественной влажности и температуре выше +5°С.

Бетонирование фундаментной плиты.

От чего зависит стоимость

Она в первую очередь зависит от глубины залегания и габаритов конструкции.

Другие факторы:

Сезон проведения работ.	Производство работ в зимнее время влечет за собой дополнительные затраты на обогрев бетона в конструкции, использование противоморозных добавок, утепление поверхности плиты по всей площади, устройство тепляков.
Удаленность от города.	Затрат добавит транспортировка бетона, металла и сопутствующих материалов на дальние расстояния.
Сложность проекта.	Дороже будет фундамент необычных геометрических форм.

Устройство утепленной плиты обойдется значительно дороже обычного плитного фундамента.

Можно значительно сэкономить на устройстве фундамента, при заказе комплекса работ по возведению здания под ключ, включая проектные, строительные, монтажные и отделочные работы одной надежной компании.

Что такое монолитная плита на грунте? — Определение из Trenchlesspedia

Что означает монолитная плита на уровне грунта?

Монолитная плита на уровне грунта относится к плитам, которые упираются непосредственно в поверхность земли и заливаются целиком сразу. Слово «монолитный» используется для обозначения способа заливки бетона, то есть всего сразу.

Монолитная плита на уровне грунта не имеет фундаментов под собой и сама выступает в качестве фундамента. Плиты на грунте можно использовать в местах с низкой требуемой несущей способностью или в рыхлых грунтах и ​​грунтах с различной сжимаемостью.

Эти плиты также эффективно распределяют вертикальные нагрузки на большую площадь.

Advertisement

Trenchlesspedia объясняет монолитную плиту на грунте

Строительство фундамента из монолитной плиты на грунте требует надлежащей подготовки площадки, такой как выравнивание, планировка и армирование бетона.

В этом типе плиты фундаменты отсутствуют, и сама плита выступает в качестве фундамента. Чтобы отлить плиту на грунт, землю сначала выкапывают на необходимую глубину и уплотняют. Сначала укладывается слой гравия и битума, поверх которого заливается бетон с армированием или без него.

Толщина плиты больше по краям плиты, для укрепления краев предусмотрены арматурные стержни. Плите дают высохнуть, чтобы предотвратить появление трещин.

Связанный вопрос

Почему метод последовательной выемки грунта (SEM) предпочтительнее, если существующие конструкции, такие как канализация или метро, ​​не могут быть перемещены?

Реклама

Поделись этим термином

Связанные термины

• Плиты на уровне грунта
• Поддерживаемая плита на грунте
• Монолитный бетон
• Битум

• Железобетон
• Плиты на грунте
• Кольца для регулировки уклона
• Допуск класса

Связанное Чтение

• Все, что вам нужно знать о заливке цементным раствором в бестраншейных проектах
• Как бестраншейная технология улучшила методы восстановления колодцев и рытья водяных колодцев
• Опасность утечек в монолитных фундаментах: 5 ранних признаков, на которые следует обратить внимание
• Подробный обзор эффективных бестраншейных методов обезвоживания
• Давление: почему это ключ к предотвращению непреднамеренных возвратов
• Экологическая инспекция: новая норма для бестраншейных проектов

Теги

Бестраншейные методыБестраншейное строительствоОперацииБуровое оборудование

Актуальные статьи

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Бестраншейное строительство

Микротоннелирование против.

Горизонтально-направленное бурение: понимание различий между этими ключевыми бестраншейными методами

В чем разница между монолитной плитой и плавающей плитой?

Главная » Разница между монолитной плитой и плавающей плитой

Монолитная плита представляет собой базовую конструкцию здания, построенную с помощью одной заливки бетона, которая включает в себя бетонную плиту толщиной 4 дюйма, в то время как плавающая плита представляет собой бетонную плиту, построенную на поверхности без любого типа якоря, он продолжает плавать над ним.

Как производится портландцемент? Производство…

Пожалуйста, включите JavaScript

Как производится портландцемент? Процесс производства портландцемента

Вот некоторые из основных различий между монолитной и плавающей плитой, чтобы помочь вам понять, чем они отличаются друг от друга:

Монолитная плита:

Название «монолитная» означает «все в одной заливке»,

Фундамент монолитной плиты состоят из бетонной плиты с более толстым участком под несущими стенами и всеми границами периметра, чтобы начать замену фундамента за один раз.

Поскольку бетон в монолитной плите заливается сразу, строительство происходит быстрее, а трудозатраты ниже.

При правильном использовании монолитные плиты могут быть такими же долговечными, как и плиты ствола-стены.

В большинстве населенных пунктов земля выровнена, а грязь равномерно распределена по земле, что приводит к сильному уплотнению территории.

Если все окончательные высоты пола одинаковы, а уклон относительно пологий, лучшей альтернативой может быть монолитная плита.

Строительные монолитные плиты:

Монолитная конструкция означает, что вся конструкция, включая плиту, отливается одновременно.

Для возведения монолитного дома нам потребовалась опалубка, популярная альтернатива ступенчатому фундаменту.

Вместо разделения фундамента на секции монолитные плиты объединяют бетонную плиту и фундаментные основания в единый компонент.

Пользователи будут заливать плиту и фундамент одновременно, что позволит вам быстро завершить работу по дому.

Монолитные фундаменты значительно тоньше традиционных фундаментов.

Фундаменты для таких фундаментов обычно имеют длину 12 дюймов от основания до пола, а толщина фундамента составляет примерно четыре дюйма.

В то время как для быстрого исследования грязи можно использовать определенное специализированное оборудование для раскопок, большую часть раскопок можно выполнить вручную, поскольку вам нужно всего лишь закопать землю на несколько дюймов.

Точно так же монолитные плиты укладываются поверх гравийного основания, созданного для надлежащего дренажа.

Плита также включает проволочную сетку или арматуру для ее усиления и снижения вероятности поломки.

В особенно холодных условиях вы можете добавить изоляционный слой, который окружает основание и обеспечивает внутреннее отопление.

Изоляционный слой отводит линию промерзания от здания, защищая его от циклов замерзания-оттаивания.

Преимущества монолитной плиты:

1. Использование монолитной плиты позволяет быстро вести строительство.
2. Позволяет быстро заполнить разрыв спроса-предложения жилья, что обеспечивает более быстрое решение жилищного вопроса.
3. Эта технология обеспечивает экономию времени и средств проекта.
4. Строение возведено с максимально эффективным использованием времени, денег и строительных ресурсов.
5. Обеспечивает защиту от стихийных бедствий.
6. По сравнению с обычными зданиями долговечность и качество конструкций достаточно высоки.
7. Монолитная конструкция быстрая и легкая.

Недостатки монолитной плиты:

1. Строительство монолитной плиты требует квалифицированного и полуквалифицированного персонала.
2. Рабочим требовалось несколько дней обучения.
3. Ремонт и обслуживание монолитных конструкций затруднены.
4. Тепловое излучение более распространено.
5. Этот тип здания требует значительных первоначальных затрат.
6. Определенный вид опалубки, такой как туннельная опалубка, необходим.

Плавающая плита:

Плавающая плита представляет собой бетонную плиту, уложенную на поверхность без какой-либо анкеровки, как если бы она плавала по ней.

Плавающая плита представляет собой плиту, которую просто помещают над водой без какой-либо связи между ними.

Плавающие плиты чаще всего используются в качестве фундамента для навесов, производственных рабочих мест, пристроек или гаражей.

Идеальным решением для строительства аэропорта является плавающая плита, но при строительстве дома необходимо учитывать определенные ограничения.

Лучистое тепло пола может быть использовано для обеспечения комфортного и равномерного тепла, когда в здании укладываются плавающие плиты.

Конструкция плавающей плиты:

Предлагаемое здание требует прочного фундамента, чтобы полностью выдержать весь вес надстройки, что требует установки плавающих плит.

 Как уже говорилось ранее, они гораздо чаще используются в гаражах, пристройках к домам или сооружениях, не требующих большого фундамента.

Плавающие плиты оказались наиболее подходящей и экономичной альтернативой традиционному строительству из плит.

Земляные работы на площадке для строительства плавучих плит:

1. При строительстве плавучих плит осуществляется расчистка грунта и земляные работы на участке согласно чертежу. Это начало подготовки к строительству.

 Этап также включает создание дренажного канала на боковых стенках, чтобы вода могла стекать через гравийное основание.

Геосетка и гравий используются для закрытия котлована, вода должна быть удалена из основания бетонной плиты.

2. Устройство дренажного основания из гравия.

3. Армирование плиты:

Форма плиты подготовлена ​​для литья.

Для армирования плиты арматура предоставляется в соответствии с техническими условиями и нормами.

4. Плавающая литая плита:

В опалубку плиты залит бетон.

Сжимается либо моим трудом, либо механическим вибратором в зависимости от региона и мастерства.

Чтобы плита была полностью продуктивной, необходимо выполнить надлежащее уплотнение.

Надлежащее отверждение занимает от 2 до 3 дней.

Преимущества плавающей плиты:

1. Плавающая плита имеет свойство распределять вертикальные нагрузки или напряжения по большей площади.
2. Плавающие плиты устраняют необходимость в траншеях для нижнего колонтитула.
3. Их можно засыпать траншеями или копать, что менее затратно.
4. Плавающая плита не влияет на нижний слой грунта и не нарушает его целостность.
5. Плавающие плиты особенно подходят для участков, где грунтовый слой склонен к движениям, как правило, из-за высокого содержания влаги.
6. Фундамент из плавающих плит – отличный выбор для сопровождения дома.
7. Иногда нам нужно увеличить структуру, не затрагивая существующий фундамент, это не повлияет на существующие строительные конструкции.

Недостатки плавающих плит:

1. Плавающая плита не делает подповерхностную область доступной для линий связи под ней.
2. Используются элементарные технологии.
3. Расчетный резонанс плавающего плитного фундамента ниже.

В чем разница между монолитной плитой и плавающей плитой?

Фундаменты из монолитных плит идеально подходят для ровной местности, однако фундаменты из плавающих плит идеально подходят для навесов, производственных помещений, пристроек к домам или гаражей.

Обсудим разницу между ними следующим образом:

Монолитная плита	Плавающая плита
Монолитная плита лабораторные фундаменты идеально подходят для ровной местности.	Фундаменты из плавающих плит идеально подходят для навесов, производственных помещений, пристроек к дому или гаражей.
Из-за отсутствия соединения с основанием монолитные плиты также называют плавающими плитами.	Плавающая плита используется в качестве опоры в некоторых сооружениях, и плавающая плита забрасывается только после возведения фундамента.
Термин «монолитная заливка» относится к конструкции и процедуре заливки, а не к типу фундамента, используемого в конструкции.	Плавающие плиты представляют собой монолитные плиты, выполненные в форме перевернутой буквы U, на которые монолитно или с шагом в две трети наносится бетон.
Если проект большой или грунт неустойчивый, для монолитных плит необходим глубокий фундамент.	На плодородных почвах плавающая плита подойдет для небольшого гаража.
Монолитные плиты часто дешевле, чем плавающие плиты.	Если окружающий грунт нестабилен или на недрах имеется регулярная вода, плавучая плита будет очень плавучей и склонной к разрушению или опрокидыванию.
Поскольку у них нет связи с фундаментом, в этой ситуации уместны монолитные плиты.	Плиты, плавающие на полу или в морозных условиях, известны как плавающие плиты.

 Читайте также: Плавающий фундамент | Односторонняя плита и двусторонняя плита | Кессонный фундамент

Заключение:

Вы многое узнали о разнице между монолитными и плавающими плитами, прочитав эту статью.
