Почему выбивает автомат — разбираемся с возможными причинами при включении и в щитке

Автоматические выключатели (АВ) – это обязательные для любой домашней электросети приборы обеспечения безопасности ее эксплуатации. Почти повсеместно они вытеснили столь распространенные ранее плавкие предохранители – так называемые пробки. Оно и понятно: автоматы (как обычно называют АВ в разговорной речи) – намного удобнее в использовании, более компактны, да и по надежности защиты стоят все же значительно выше.

Почему выбивает автомат

Почему выбивает автомат

Но иногда случается так, что автоматический выключатель с каким-то упрямым постоянством, и, по мнению хозяина квартиры или дома — без какой бы то ни было видимой причины, отказывается работать во включенном положении. То есть его, как говорят, регулярно выбивает. Нередко это подводит владельца к мысли о необходимости замены выключателя, причём, еще и с повышением номинала тока срабатывания. Стоп! Это в корне неправильное и даже чрезвычайно опасное решение! Для начала следует разобраться с причиной, выяснить, почему выбивает автомат. Просто так это не происходит. Да, есть небольшая вероятность и того, что неисправен сам АВ, но чаще всего — это сигнал о серьезных неполадках в электропроводке или в подключенных к ней приборах. То есть автомат, по сути, полноценно выполняет свою задачу. И своим выключением как будто напоминает владельцу – «Разберись с причиной!»

Содержание статьи

Основные функции автоматического выключателя, его базовое устройство и принцип работы

Настоящая публикация безусловно, рассчитана не на профессиональных электриков. Ее целью ставится показать самому обыкновенному человеку возможные причины срабатывания автоматического выключателя и «вооружить» его необходимым запасом знаний для выявления и устранения недостатков. Поэтому нелишним станет для начала вкратце ознакомиться с устройством автомата – так проще будет понять, как он работает, и почему его может выбивать.

Итак, подавляющее большинство современных автоматических выключателей, предназначенных для установки в бытовых сетях, представляют собой компактный прибор модульного исполнения для монтажа на DIN-рейку. Все устройство собрано в пластиковом корпусе характерной прямоугольной формы. На фронтальной стороне автомата расположен рычажок включения, нанесена маркировка с основными эксплуатационными характеристиками прибора. С тыльной стороны имеется специальный паз и фиксатор-защёлка для крепления на рейке.

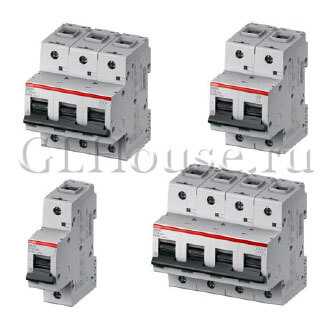

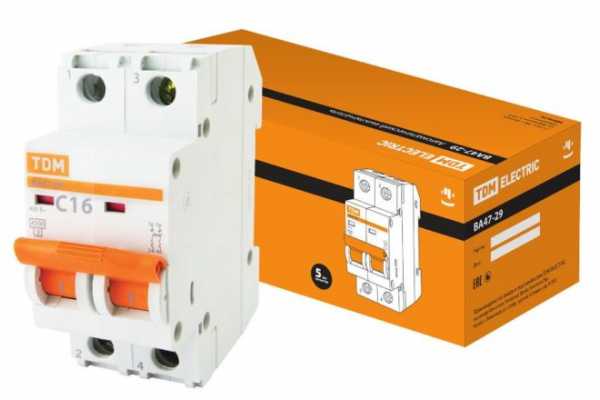

Автоматические выключатели с разным количеством пар клемм – от одной до четырех. Соответственно, и сами приборы занимают на рейке распределительного шкафа от одного до четырёх модуль-мест.

Автоматические выключатели с разным количеством пар клемм – от одной до четырех. Соответственно, и сами приборы занимают на рейке распределительного шкафа от одного до четырёх модуль-мест.

Сверху и снизу расположены винтовые клеммы для подключения проводов при установке автомата в схему домашней проводки. Количество пар контактов может различаться – от одной до четырёх. Соответственно, и сами выключатели по этому критерию делятся на одно-, двух-,  трех- или четырехполюсные. В бытовой однофазной сети 220 вольт чаще применяются двухполюсный – на общем входе, и однополюсные – на отдельных линиях. Приборы с тремя или четырьмя парами контактов обычно рассчитаны на работу в трёхфазной сети 380 В.

Размеры автомата строго стандартизированы, и в зависимости от количества полюсов он может занимать от одного до четырех модуль-мест на DIN-рейке распределительного щита (шкафа).

Для чего предназначен автоматический выключатель?

  • Одна функция его совершенно очевидна – он может работать в качестве обычного выключателя. То есть при необходимости, в зависимости от места установки в общей схеме, у хозяина имеется возможность отключить или всю домашнюю (квартирную) электрическую сеть, или ее отдельный участок. Это нередко требуется для проведения профилактических, ремонтных, электромонтажных работ. Функция, безусловно, важная, но все же не определяющая суть работы этого прибора.
  • Вторая задача, и уже предохранительного плана – это защита домашней сети (или её определенного участка) от перезагрузки. Увы, немало потребителей электроэнергии совершенно не задумываются над тем, что у любого проводника имеется определенный предел по проводимому им току. И картину, когда к одной розетке через целый «каскад» удлинителей и тройников, включается сразу несколько довольно мощных электрических приборов, можно увидеть довольно часто.

С таким подходом к эксплуатации своей домашней электросети – совсем недалеко до крупной аварии или даже пожара

С таким подходом к эксплуатации своей домашней электросети – совсем недалеко до крупной аварии или даже пожара

Слишком высокий ток в проводке вызывает ее нагрев, что ведет к появлению и возгоранию изоляции, пластиковых корпусов розеток или подключенных приборов. И это – одна из распространенных причин возникновения пожаров.

Автоматический выключатель правильно подобранного номинала призван не допустить такой ситуации. При превышении максимального тока нагрузки в линии, спустя некоторое время, произойдет ее обесточивание.

  • Третья задача – это моментальное размыкание цепи в случае короткого замыкания в сети. Изношенность, недостаточность или ранее произошедшее плавление изоляции, нарушение правил электромонтажа в распределительных щитах и коробках или на розетках, возникшие неполадки в подключённых электроприборах —  все это может привести к тому, что фазный провод замкнется с нулевым без нагрузки.

Последствия коротких замыканий могут быть безо всякого преувеличения катастрофическими.

Последствия коротких замыканий могут быть безо всякого преувеличения катастрофическими.

Опасность короткого замыкания трудно преувеличить. Ток в замкнутой цепи достигает значений в несколько тысяч ампер, чего, естественно, не выдерживает никакая проводка. То есть если мгновенно не прервать цепь, возможны масштабные плавления и возгорания проводки и приборов. И это уже – практически гарантированный пожар с весьма плачевными последствиями.

Значит, задача автомата – в кратчайший срок, измеряемый миллисекундами, отреагировать на короткое замыкание разрывом цепи, чтобы не допустить масштабной аварии.

Конструкция автоматического выключателя как раз и рассчитана на выполнение всех этих трех задач. Давайте взглянем на его устройство, и на то, как он срабатывает при нештатных ситуациях.

Примерно так устроено подавляющее большинство автоматических выключателей

Примерно так устроено подавляющее большинство автоматических выключателей

Итак, сверху и снизу автоматического выключателя расположены винтовые клеммы (поз. 1) для подключения подводящего и уходящего в сторону нагрузки проводов. На иллюстрации, просто для компактности изображения, прибор показан горизонтально. На деле сторона, находящаяся на рисунке справа, будет смотреть вверх. И чаще всего именно к этой клемме и подключается подводящий провод.

Клемма на входе соединена с неподвижным силовым контактом (поз. 2). В паре с ним работает подвижный силовой контакт (поз. 3). Именно замыкание и размыкание этой пары обеспечивает или коммутацию, или разрыв цепи. То есть на иллюстрации видно, что в данном случае автомат находится в выключенном положении – контакты разомкнуты.

Внутренняя коммутация в выключателе, помимо токонесущих металлических деталей, осуществляется с помощью мощных гибких проводников (поз. 4).

На лицевой стороне автомата имеется рычажок включения (поз. 5). Чаще всего нижнее его положение соответствует выключению, верхнее – включению прибора.

Рычажок механически связан со специальным механизмом, представляющим собой совокупность рычагов, пружин и стопоров (поз.6). При переводе рычажка в верхнее положение этот механизм обеспечивает смыкание подвижного силового контакта с неподвижным. И находится этот контакт в подпружиненном состоянии, то есть при воздействии на стопор под действием пружины произойдет автоматическое размыкание контактов.

А вот на этот стопор, удерживающий контакты замкнутыми, можно воздействовать тремя разными путями. Во-первых, просто переводом рычажка в нижнее положение, то есть при ручном выключении автомата. А во-вторых, срабатывание на выключение может вызвать любой из двух находящийся внутри расцепителей – тепловой или электромагнитный.

Электромагнитный расцепитель (поз. 7) обеспечивает срабатывание автомата при коротком замыкании. Он представляет собой катушку, витки которой являются частью общей цени прохождения тока через выключатель. Устройство выполнено по принципу соленоида, то есть внутри катушки размещен подпружиненный металлический сердечник, который механически связан с подвижным силовым контактом.

При протекании через катушку тока, нормального для электросети, создаваемый электромагнитный поток недостаточен для преодоления силы пружины и втягивания сердечника. Но если в сети произошло короткое замыкание, то сила проходящего тока мгновенно увеличивается в сотни раз. Соответственно, это сопровождается и мгновенным увеличением магнитного потока, создаваемого катушкой. Сердечник соленоида резко втягивается, что приводит к срыву рычажного механизма со стопора и отбросу, под действием пружины, подвижного контакта от неподвижного. Это дольше пишется и читается, а на деле — в доли секунды цепь разрывается.

Правда, до сотен и тысяч ампер стараются обычно не доводить – срабатывание электромагнитного мгновенного расцепителя обычно рассчитывается на определенное превышение проходящего тока относительно указанного номинала. По этим показателям автоматические выключателя делятся на классы по так называемой времятоковой характеристике, обозначаемые латинскими буквами. В бытовой сети могут применяться следующие классы:

  • В – срабатывание при превышении номинала силы тока в 3÷5 раз;
  • С – в 5÷10 раз;
  • D – в 10÷12 раз.

Время срабатывания в зависимости от размера превышения тока определяется специальными графиками.

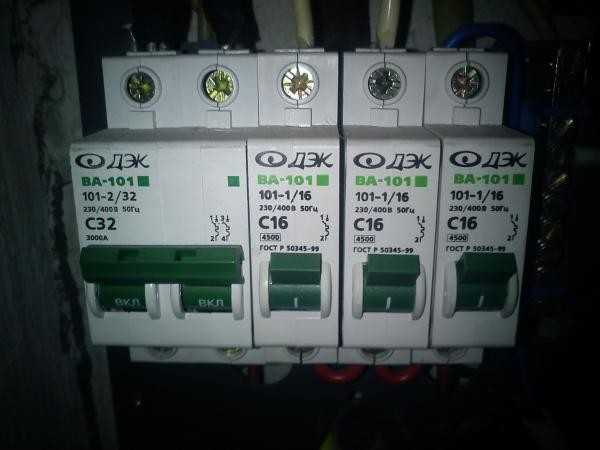

Класс автоматического выключателя по времятоковой характеристике обычно указывается буквой, стоящей непосредственно перед показателем номинального тока

Класс автоматического выключателя по времятоковой характеристике обычно указывается буквой, стоящей непосредственно перед показателем номинального тока

Обычно класс В применяется при защите конкретных выделенных линий. Несколько линий могут быть объединены и защищены в щитке уже автоматом класса С. Класс D в большей степени подходит для мощной техники с электродвигателями. В бытовых условиях применяются нечасто.

Такое распределение автоматов по классам и рекомендуемому месту установки, кстати, обеспечивает и нужную селективность. То есть, например, при неполадках на отдельно взятой линии может сработать только ее автомат, а более «старший по ранжиру» останется во включенном положении, обеспечивая нормальную работу остальных участков. Понятно, что это очень существенно упрощает поиск неисправностей в случае частого срабатывания защиты.

Тепловой расцепитель (поз. 8) предназначен для обеспечения срабатывания автоматического выключения при превышении допустимого тока нагрузки. Он представляет собой биметаллическую пластину, которая является участком общей цепи проходящего через автомат тока. Если сила тока – в пределах указанного номинала, пластина неподвижна. Но когда в цепь включена излишне большая нагрузка, то за счет повышения силы тока начинается резистивный нагрев этой пластины. Из-за биметаллической структуры она при нагреве начинает изгибаться. И в определенный момент стронет с места фиксатор, удерживающий рычажный механизм во включенном положении. И опять же, под действием пружины, произойдёт размыкание неподвижного и подвижного силовых контактов.

Правда, здесь срабатывание происходит не мгновенно, а с определенной задержкой. То есть в том случае, если превышение тока будет отмечаться в течение определенного времени. При сборке автоматических выключателей они проходят калибровку – для этого имеется специальный регулировочный винт (поз. 9). Но после сборки этот винт становится недоступным, и сбить заводскую настройку пользователь не сможет.

Такая задержка необходима хотя бы для того, что при пуске многих приборов отмечаются весьма значительные скачки тока, который затем возвращается к номиналу. Особенно это касается приборов и бытовой техники, оснащенной электроприводами – электроинструмент, холодильники, насосы и другое. И чтобы автомат не реагировал выключением на каждый кратковременный пуск, предусматривается такая возможность.

Разрыв контакта при больших значениях тока обычно сопровождается возникновением электрической дуги. Чтобы она не нанесла урона автомату, в нем предусмотрено специальное дугогасительное устройство (поз. 10). Это отдельная камера с установленным в ней рядом параллельных металлических пластин. Дуга разбивается о них, теряет свою силу и становится неспособной, например, оплавить корпус или иные внутренние детали выключателя. Образованные при горении дуги газы отводятся через специально предусмотренное окошко (поз. 11).

Наконец, с тыльной стороны автомата расположен фигурный паз для установки на DIN-рейку, и подвижный фиксатор, обеспечивающий надежное крепление на ней (поз. 12).

Надеемся, с устройством автоматического выключателя у читателя появилась ясность. Можно перейти к рассмотрению причин его частого срабатывания.

Почему может срабатывать автоматический выключатель?

Несколько общих рекомендаций по выявлению причин

Прежде всего, не следует воспринимать срабатывание автомата, как некую «трагедию». Хотя бы потому, что он для этого и переназначен. И в большинстве случаев этот прибор своим выключением сберегает домашнюю электросеть и подключённые к ней приборы от масштабных аварий, которые могут закончиться очень тяжелыми последствиями.

Следующее – поиск неисправностей будет значительно облегчен, если домашняя сеть правильно организована. Речь идет о так называемой селективности установки автоматов. То есть вся внутренняя проводка в идеале должна быть разделена на отдельные линии, каждая из которых защищена собственным АВ с правильно подобранным номиналом.

Представленные в продаже линейки автоматических выключателей могут иметь номинальный ток в 6, 10, 16, 20, 25, 32, 40, 50 и более ампер. Важно выбрать правильную модель на каждую группу. Так, например, на входе в квартиру или небольшой частный дом может ставиться спаренный двухполюсный автомат 25, 32 или 40 ампер (в зависимости от сечения проводов на вводе). Далее, организуются отдельные линии на наиболее мощное домашнее оборудование (плита, духовка, стиральная или посудомоечная машина и т.д.), защищённые собственными автоматами с номиналом в 16 ампер (это получается мощность нагрузки 3.5 кВт). Аналогичные линии прокладываются на розеточные группы, расположенные в комнатах и на кухне. И отдельные линии объединяют осветительные приборы – здесь достаточно автомата с номиналом в 10 ампер.

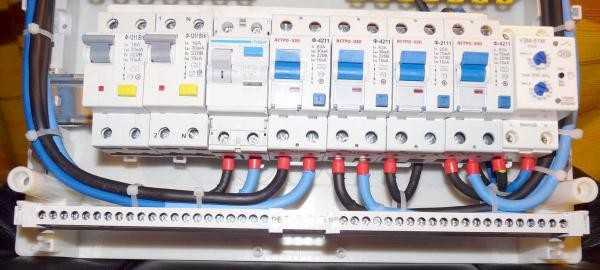

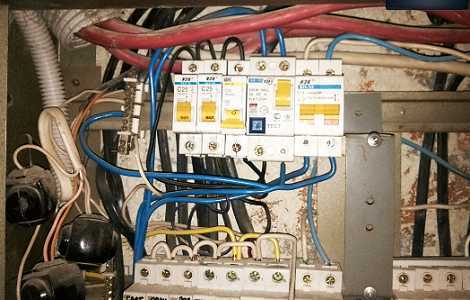

Возможный пример организации домашней электрической сети с отдельными линиями, каждая из которых имеет индивидуальную защиту.

Возможный пример организации домашней электрической сети с отдельными линиями, каждая из которых имеет индивидуальную защиту.

Что этим достигается? Если выбило какую-то конкретную линию, а остальные продолжают работать в нормальном режиме, то участок поиска неисправностей резко сужается. Или, например, выбило вводной автомат, но при этом остальные АВ с более низким номиналом тока срабатывания остались включенными – с большой долей вероятности можно полагать, что причина срабатывания кроется непосредственно в распределительном щитке.

Еще одно важное замечание. Мало установить автоматический выключатель с номиналом, адекватным подключаемой нагрузке. Этой же нагрузке должно отвечать и сечение проводов на этой линии. В противном случае, если, например, установлен автомат на 16 ампер, но он включен в линию, где проложен алюминиевый провод сечением 1,5 мм, защита может и не справиться с задачей. По крайней мере, до тех пор, пока из-за перегрузки не начнётся плавление изоляции проводки с последующим коротким замыканием.

В таблице ниже приведены некоторые рекомендации по возможному выбору номиналов автоматических выключателе и соответствию сечения электропроводки.

Сечение жилы медного провода, мм ² (в скобках — алюминиевого) Максимальный ток при длительной нагрузке, А Максимальная мощность нагрузки. кВт Номинальный ток защиты автомата, А Предельный ток защиты автомата, А Сфера применения в условиях дома (квартиры)
1,5 (2,5) 19 4.1 10 16 приборы освещения, сигнализации
2,5 (4,0) 27 5.9 16 25 розеточные блоки, системы подогрева полов
4,0 (6,0) 38 8.3 25 32 мощное климатическое обрудование, водонагреватели, стиральные и посудомоечные машины
6,0 (10,0) 46 10.1 32 40 электроплиты и электродуховки
10,0 (16,0) 70 15.4 50 63 входные линии электропитания

Ну а теперь – непосредственно к причинам срабатывания защиты.

Перегрузка линии

Это, пожалуй, наиболее частая причина срабатывания автоматического выключателя. И означает такая ситуация лишь то, что прибор добросовестно справился со своей задачей.

А истоки причины кроются в неправильной организации домашней электросети или в непродуманной эксплуатации бытовой техники. Случается, что на одну розеточную группу одновременно подлючается слишком большое количество приборов. Суммарная нагрузка, а значит – и ток в линии, превышает номинальный, и в автомате срабатывает тепловой расцепитель, тем самым защищая линию от аварийного перегрева.

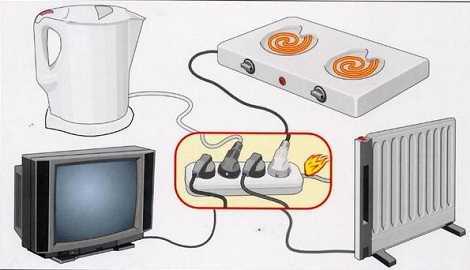

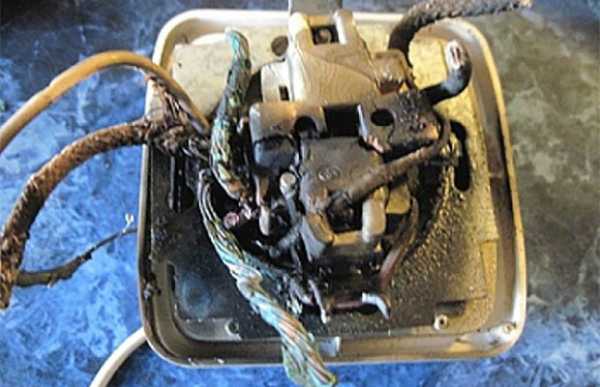

Вот к чему может привести перегрузка розеточной линии, если она не оснащена правильно подобранной защитой

Вот к чему может привести перегрузка розеточной линии, если она не оснащена правильно подобранной защитой

В момент выключения автомата следует сразу же посмотреть, какая линия перегружена (если это организовано), и какая конкретно нагрузка была к ней в это время подключена. Как правило, картина получается наглядной. И при выключении одного из приборов выбивание автомата прекращается. Правда, при повторном включении приходится давать паузу в несколько минут – биметаллическая пластина теплового расцепителя должна остыть, иначе автомат попросту не включится.

Итак, как решается подобная проблема.

  • Первыми, безусловно, будут меры, так сказать, «административного плана». То есть следует и самому уяснить, и всем домашним растолковать, как и когда можно подключать одновременно мощную бытовую технику. Попробовать разнести приборы, без которых не обойтись, по разным розеточным группам. Или даже просто иметь в виду, что, например, если что-то готовится в электрическом духовом шкафу, не стоит одновременно с этим включать стиральную машину или мощный водонагреватель. Одним словом, расставить приоритеты по использованию тех или иных устройств, одновременная работа которых приводит к перегрузке.
  • Вторым способом решения проблемы может стать приобретение автоматического выключателя с номиналом на шаг больше (например, вместо 16 – 25 ампер). Но это возможно лишь в том случае, если позволяет сечение проложенных проводов, о чем уже говорилось выше. Если сечение недостаточное, то проблема только усугубится и приведет к еще большим неприятностям.
  • Отсюда напрашивается и третий вариант решения – это капитальный ремонт электропроводки с заменой на качественные кабели с достаточным сечением медных жил. Особенно актуальным такой подход становится в домах или квартирах, где еще сохраняется старая алюминиевая проводка, совершенно не рассчитанная на современный уровень потребления электроэнергии.

Если же проводка не позволяет установить автомат большего номинала, и в ближайших планах хозяев пока не значится капитальное переустройство домашней электросети, остается только рациональное распределение и использование нагрузки. И, что интересно, в наше время это можно решить, так сказать, на «аппаратном уровне». Речь идет о специальных приборах, называемых реле приоритета нагрузок.

Реле приоритета нагрузок помогает безопасно эксплуатировать мощную домашнюю технику, если отсутствует возможность ее одновременного включения в сеть питания.

Реле приоритета нагрузок помогает безопасно эксплуатировать мощную домашнюю технику, если отсутствует возможность ее одновременного включения в сеть питания.

Особенно актуальным такой прибор становится, если лимит мощности, отведенный на квартиру или дом, недостаточен для одновременного включения всей установленной техники. То есть наблюдается частое выбивание общего автомата на вводе.

Работает это примерно так. Бытовые приборы заранее распределяются по приоритетному предназначению. То есть в первую группу, скажем, выделяются те, отключение которых нежелательно при любых условиях. Дальше, в зависимости от числа возможных линий на реле, производится «укомплектование» и других групп, причем приоритет каждой последующей меньше, чем у предыдущей.

В случае если допустимая нагрузка превысила установленный номинал, будет выключена группа с самым низким приоритетом. Если этого недостаточно – произойдёт выключение и следующей линии. Но наиболее важные приборы останутся в работе, и перегрева проводки можно не опасаться. При нормализации нагрузки реле автоматически будет включать линии в обратной последовательности.

Работа реле приоритета нагрузки, безусловно, требует отдельного подробного рассмотрения. И публикация на эту тему обязательно появится на страницах нашего портала.

Выход из строя бытовой техники

Другая ситуация – подключенная нагрузка явно адекватная номиналу автомата. Ничто не говорит о возможности перегрузки линии. Но защита срабатывает с «непоколебимым упрямством».

Причина может заключаться в неисправности подключенного (подключаемого) бытового прибора. В его электрической схеме могли образоваться неполадки, приводящие к короткому замыканию.

Выявить такой недостаток несложно. Прежде всего, следует, опять же, засечь, что конкретно было подключено к сети питания на момент срабатывания защиты. После этого все эти приборы отключаются. Далее, запускается автомат – и если срабатывания не произошло, то можно говорить, что участок аварии уже определенным образом локализован.

Найти неисправный прибор можно методом исключения – поочередным подключением к сети.

Найти неисправный прибор можно методом исключения – поочередным подключением к сети.

Следующим шагом начинают последовательно подключать ранее выключенные приборы к сети питания. И, естественно, ведется наблюдение за «поведением» автомата. Тот прибор, подключение которого к розетке вызовет срабатывание защиты, явно имеет внутренние неисправности и нуждается в ремонте. И от его эксплуатации придется отказаться до устранения неполадок.

Так следует проверить все отключенные приборы – картина должна обрисоваться в полной ясности. Но при проверке не забываем о повышенных мерах безопасности. Раз есть обоснованные предположения о неисправности какого-то устройства, то вовсе не исключается пробой фазы на его корпус. То есть следует проявлять особую осторожность, чтобы не получить электротравму.

Дефекты домашней проводки

В том случае, если вся нагрузка на линии отключена, но автомат все рано выбивает, причина может крыться в неисправности проводки. Вот здесь все уже несколько сложнее – придется немало повозиться, чтобы найти дефектный участок, на котором происходит короткое замыкание.

Начинают обычно с розеток и выключателей. При выключенной линии с них снимаются крышки, а затем в первую очередь проверяется состояние клемм. Нередко случается (и чаще – если проводка алюминиевая), что контакт ослаб, на нем происходит искрение, подгорание изоляции, откуда уже всего один шаг до короткого замыкания. И подтяжка контактов способна решить проблему.

К этому же может привести и ослабление пружинных металлических контактов розетки вследствие их износа. Вопрос решается установкой новой розетки. При этом необходимо избавиться от подгоревших концов проводов с оплавившейся изоляцией.

Как быть с пришедшей в негодность розеткой?

За состоянием розеток необходимо следить всегда – проще выявить проблему на начальной стадии и не допустить ее развития, чем затем «разгребать» возможные последствия. Как производится диагностирование неполадок и ремонт розеток – читайте в специальной публикации нашего портала.

Следует сразу проверить и осветительные приборы – в их внутренней проводке также случаются замыкания. Дефект может крыться и в патроне — пригорание контактов или даже короткое замыкание на его клеммах.

Если осмотр розеток, выключателей и светильников ничего не дал – переходим к работе с распределительными коробками. Следует очень тщательно проверить все соединения проводов – нарушение контактов в скрутках или ослабления в клеммах ведут к искрению, перегреву проводников, плавлению изоляции и, как следствие – короткому замыканию. Случается, что изолента, ранее примененная для изоляции скруток, размоталась, например, из-за произошедшего ранее потопа от верхних соседей. А оголённых участков проводов в распределительной коробке однозначно быть не должно.

Низкое качество соединений проводов в распределительной коробке очень часто приводит к искрению, обгоранию изоляции и коротким замыканиям.

Низкое качество соединений проводов в распределительной коробке очень часто приводит к искрению, обгоранию изоляции и коротким замыканиям.

Если и здесь все в порядке, придется искать поврежденный участок скрытой проводки. Для начала надо постараться вспомнить, не проводилось ли незадолго до выявления аварии сверления стены (забивания в нее гвоздей). Случается, что такими действиями без предварительной «разведки» нарушается целостность проводки или ее изоляции, что ведет к коротким замыканиям.

При сверлении стены были повреждены два проложенных кабеля. Как следствие – скрытый участок с коротким замыканием, который не так-то просто обнаружить.

При сверлении стены были повреждены два проложенных кабеля. Как следствие – скрытый участок с коротким замыканием, который не так-то просто обнаружить.

Поиск неисправностей скрытой проводки лучше всего проводить с использованием специального прибора. Если его нет, то приходится разбирать соединения в монтажных коробках и прозванивать мультитестером каждый участок сети индивидуально, выявляя место или обрыва, или замыкания проводников. И если опыта в подобных операциях нет, то лучше сразу вызывать специалиста.

Ну а при выявлении поврежденного участка ничем, кроме как его заменой, делу не поможешь.

Видео: Возможные причины частого срабатывания автоматического выключателя

Другие возможные случаи срабатывания

Помимо упомянутых, могут быть и другие причины срабатывания защиты. Они встречаются не столь часто, но знать о них не помешает.

  • Случается, что автомат с невысоким номиналом тока срабатывания (6 или 10 А) отключается в момент перегорания лампочки накаливания. В то мгновение, когда происходит разрыв волоска, может образоваться электрическая дуга, и это воспримется выключателем, как короткое замыкание.

Момент перегорания лампы накаливания может восприниматься автоматом, как некое подобие короткого замыкания. И, соответственно, приводить к срабатыванию электромагнитного расцепителя.

Момент перегорания лампы накаливания может восприниматься автоматом, как некое подобие короткого замыкания. И, соответственно, приводить к срабатыванию электромагнитного расцепителя.

Никакого дефекта в этом нет, и никаких особых мер не требуется. Просто давно уже пришла пора отказаться от ламп накаливания и перейти на более современные и экономичные источники света.

  • Еще до всех указанных выше операций всегда имеет смысл сразу проверить, все ли в порядке с самим автоматическим выключателем. А конкретно – хорошо ли затянуты провода в его клеммах.

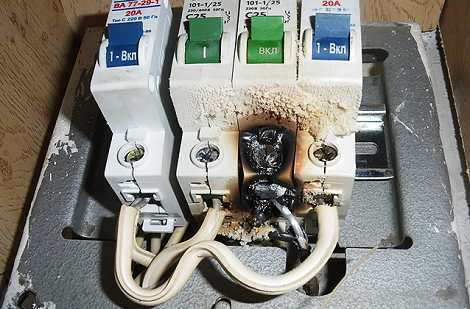

Последствия плохого контакта алюминиевого провода в клемме автомата.

Последствия плохого контакта алюминиевого провода в клемме автомата.

При недостаточной затяжке клеммы не исключается искрение, которое ведет к нагреву сначала металлического контакта, а от него – и биметаллической пластины теплового расцепителя. Отсюда – и срабатывание защиты. Но лучше уж так, чем дело закончится столь высоким нагревом, что начнет темнеть, а затем и плавиться корпус самого прибора.

Кстати – довольно распространенный дефект при использовании алюминиевой проводки. Сам по себе этот металл очень пластичный и при постоянном давлении винта (пластины) клеммы начинает «проседать». То есть контакт ухудшается со временем уже сам собой. Это требует регулярной подтяжки, про которую, естественно, забывают. Так что если в доме или квартире все еще используется алюминиевая проводка, одним из приоритетов должна стоять реконструкция домашней электросети с заменой алюминия на медь.

Какой кабель должен использоваться для домашней проводки?

Согласно действующим правилам, проводка в жилых домах должна осуществляться только медными проводами. Там, где сохранился алюминий, рано или поздно все равно придется проводить капитальную замену. А разобраться с выбором кабелей для домашней проводки поможет специальная публикация нашего портала.

  • Наконец, если тщательное проведение проверки домашней сети и подключаемых приборов все же не выявило никаких дефектов, можно говорить о неисправности самого автоматического выключателя. Понятно, что речь идет о скрытой неисправности – если на автомате оплавлен корпус или, скажем, обломан рычаг, то он подлежит замене априори.

А причина крытого дефекта автомата часто заключена в стремлении хозяина, как говорили раньше на Сухаревском рынке в Москве, «купить на грош пятаков». То есть приобрести за минимальные деньги прибор высокого качества. Увы, так в жизни обычно не бывает.

Автоматический выключатель – это, без преувеличения, прибор обеспечения безопасности — вашей личной, членов вашей семьи, жилища, всего нажитого имущества. Есть ли смысл экономитб в таких вопросах? Можно ли в здравом уме приобретать такое устройство по дешевке с рук или в китайском интернет-магазине, где никто не может гарантировать качество изделия и корректность его работы?

Как знать, может быть вам повезет, и вы получите из интернет-магазина действительно качественный автоматический выключатель. Но стоит ли полагаться на везение в вопросах обеспечений личной безопасности?

Как знать, может быть вам повезет, и вы получите из интернет-магазина действительно качественный автоматический выключатель. Но стоит ли полагаться на везение в вопросах обеспечений личной безопасности?

И даже в нормальном салоне-магазине внимание в первую очередь следует обращать на автоматы известных производителей, доказавших высокое качество своей продукции. Увы, с некоторыми брендами не все обстоит совсем благополучно.

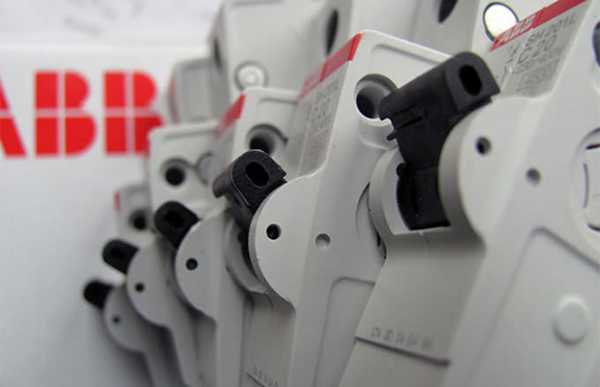

Если рассматривать рейтинг производителей подобной продукции, то безусловными его лидерами являются компании «Legrand», «ABB», «General Electric» и «Schneider Electric», «Moeller», «Siemens».

Из отечественных производителей можно выделить бренд «Контактор», который, кстати, принадлежит «Legrand», что уже само за себя говорит. Автоматы «КЭАЗ» — тоже неплохое решение по соотношению цены и качества. Много можно встретить положительных отзывов о продукции молодой российской компании «DECraft». А вот к автоматам «IEK», несмотря на их ценовую доступность и широкую линейку моделей, претензий со стороны пользователей, увы, больше. чем достаточно.

Завершим публикацию размещением видеоролика, в котором показывается сравнение автоматических выключателей.

Видео: Автоматический выключатель – какой бренд предпочтительнее, «Schneider» или «IEK».

stroyday.ru

Почему выбивает автомат в щитке

Срабатывание автоматического выключателя электропроводки – не такое уж редкое явление. В этой ситуации нельзя просто возвращать рычаг включения автомат в рабочее положение. Предварительно необходимо ответить на вопрос: почему выбивает автомат, так как без неисправности тут не обошлось.

Срабатывание автоматического выключателя происходит по различным причинам. Чаще всего он «срабатывает» в результате короткого замыкания или перегруза электропроводки. Однако, даже при надежности современной техники нельзя исключить отказ самого устройства.

Процедура поиска неисправности не отличается сложностью, а ее выполнение доступно даже начинающему электрику. Далее мы расскажем об основных приемах обнаружения причины срабатывания и способах устранения неисправностей.

Основное назначение автоматического выключателя?

Начнем с самого простого: для чего используют автоматические выключатели, и какие функции они выполняют.

Автоматический выключатель предназначен для защиты от перегрузки и короткого замыкания той части электропроводки, которая подключена к его клеммам. Автомат защищает только электропроводку. Ни какую бутовую технику, которая подключена к розеткам, он не защищает. Нельзя требовать от него защиты различных нагрузок типа музыкальных центров, компьютеров и аналогичных им: он принципиально не предназначен для этого.

С назначением разобрались, теперь разберем, почему выбивает автомат? При возникновении в сети короткого замыкания возрастает электрический ток, на мгновенное увеличение которого реагирует электромагнитный расцепитель автоматического выключателя. Электромагнитный расцепитель приводит в срабатывание спусковой механизм автомата и цепь разрывается. Время срабатывания в этом случае не превышает несколько сотых секунды.

Если вы решили одновременно включить большое количество электроприборов, например стиральную машинку, электрочайник, пылесос, микроволновку и т.п. в сети также возрастет электрический ток, но его значение будет на порядок меньше тока короткого замыкания — это называется перегрузом электропроводки.

При перегрузке ток в цепи превышает номинальный ток автомата и в этом случае реагирует тепловая защита – биметаллическая пластина. При перегрузке она начинает нагреваться и изгибаться, цепляя при этом спусковой механизм автомата и цепь разрывается.

Время отключения в этом случае зависит от величины перегрузки и может составлять от нескольких секунд до нескольких минут.

Понять, что автомат действительно отключился можно только при его осмотре. Для этого необходимо в щите обратить внимание на положение рычага управления (язычка). При отключении управляющий язычок переходит в нижнее положение, а в индикаторном окошке появляется цифра «0».

Почему выбивает автомат в щитке?

Восстановление нормальной работы электропроводки всегда начинают с поиска причины срабатывания автомата. Наиболее часто встречающиеся согласно моему богатому опыту причины я перечислю далее. Сначала рассмотрим самые вероятные из них, а потом поговорим о редко встречающихся случаях.

#1. Перегрузка в электропроводке

Под перегрузкой понимают подключение к сети слишком большого количества мощных потребителей. Перегрузка становится основной причиной «неожиданного» обесточивания определенных потребителей. Такую картину часто можно наблюдать с наступлением холодов, когда централизованное отопление еще не работает, но людям в квартирах нужно как то греться и тогда комфортную температуру начинают поддерживать электронагревателями.

Любой нагреватель сам по себе это большая нагрузка (в среднем мощность обычного камина порядка 2 кВт), а добавить сюда стиральную машину или микроволновку – вот и получаем отключения автомата из-за перегруза.

При перегрузке автомат выбивает не сразу: между моментами ее наступления и срабатыванием автомата проходит какое-то время. В этот период происходит разогрев цепей тепловой защиты и чем больше будет перегрузка по отношению к номинальному току автомата, тем быстрее он отключится.

Конкретное значение срабатывания «по перегрузке» можно определить по время-токовым характеристикам. Например, биметаллическая пластина теплового расцепителя 16-амперного автомата с характеристикой типа «С» при токе в 20 А сработает примерно через 3 минуты.

В результате этого можно наблюдать такую картину, когда люди включив в розетки все что у них есть, идут заниматься своими делами и не понимают, почему вдруг нистого ниссего выбило автомат, и вся квартира потухла.

Восстановить нормальное функционирование проводки можно двумя способами. Любо включать мощную бытовую технику по очереди. Например, не включать электрочайник, когда работает стиральная машина или перед тем как включить утюг на время отключить камин.

Суть второго способа, заключается в перераспределении нагрузки, т.е. наиболее мощные потребители подключают к розеткам, защищаемые разными автоматами. Но этот способ возможен, если у вас электропроводка действительно разделена на группы и каждая группа защищается своим автоматическим выключателем.

#2. Короткое замыкание

Короткое замыкание – основной ответ на вопрос о том, почему выбивает автомат при включении. Как правило, короткое замыкание всегда сопровождается какими то действиями. Типичные причины короткого замыкания во время сверления стены сверлом «перебивается» кабель электропроводки. Либо при ремонте не обесточенной розетки случайно закоротить инструментом фазу и ноль. То же самое можно наблюдать при попытке подправить контакты в патроне люстры.

Общее для этих событий — автомат срабатывает мгновенно. В такой ситуации включать его сразу нельзя. Предварительно следует убедиться в отсутствии короткого замыкания жил поврежденного провода, контактов розетки и патрона люстры. Затем включаем автомат и убеждаемся в нормальном функционировании сети.

Короткое замыкание также может стать последствием неисправностей самих электроприборов. Оно часто встречается, например, при выходе из строя водонагревателей и иных бытовых устройств, у которых происходит пробой изоляции на заземленный корпус.

#3. Неисправность автоматического выключателя

Нередки случаю когда причиной отключения является неисправность внутреннего механизма автоматического выключателя. Сам автомат может стать причиной отключения из-за внутренней неисправности и плохого контакта. Признак внутренней неисправности — автомат выбивает без нагрузки или при небольшой нагрузке.

В этой ситуации лучше всего поменять его на аналогичный, рассчитанный на такой же номинальный ток. Увеличивать номинал автомата при замене нельзя, т.к. может расплавиться изоляция кабелей электропроводки.

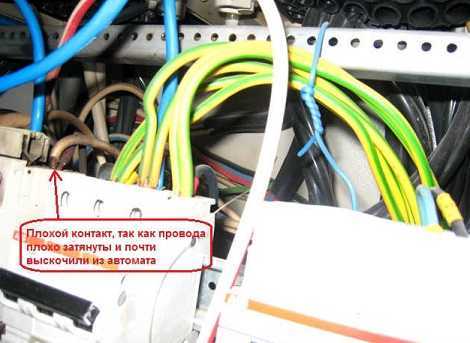

#4. Плохой контакт на клеммах

Иногда помогает подтяжка отверткой контактов автомата. Бывают случаи, когда причиной срабатывания является плохой контакт провода в клеммах. Особенно это часто встречается, если к автомату подключена алюминиевая проводка. Алюминий сам по себе очень текучий металл, мягкий и со временем контакты ослабевают. Особенно при больших нагрузках.

При ослабленном контакте автомат начинает греться, вся контактная пластина соответственно тоже, дальше на тепло реагирует биметаллическая пластина расцепителя и срабатывает тепловая защита.

Рекомендуется время от времени (хотя бы раз в год) проводить ревизию в электрощите и подтягивать клеммы на автоматических выключателях. Конечно, если после подтягивания клемм автомат и дальше продолжает выбивать его следует заменить.

#5. Высокая окружающая температура

Еще одна ситуация, почему выбивает автомат — его нагрев до высокой температуры. Это характерно для дачных щитков расположенных на улице с солнечной стороны. Аналогично – щиток смонтирован в котельной рядом с работающим котлом. В этом случае заметно снижается ток достаточный для срабатывания теплового расцепителя.

#6. Другие причины

Можно привести еще ряд причин срабатывания автоматического выключателя. Например, залив квартиры. Поэтому после потопа обязательно следует проверить состояние проводки и убедиться в ее исправности.

Что нельзя делать, если автомат отключается?

К сожалению люди, не понимают, что автоматический выключатель в первую очередь используется для защиты, а не просто для включения/отключения проводки во время ремонта. При частом срабатывании автомата неопытные электрики не хотят разбираться с причинами такого поведения и просто предлагают заменить его на более мощный.


Запрещается заменять автомат на более мощный.

Например, если в щите установлен 16-ти амперный автомат менять его на 25-ти амперный запрещено. Ничем хорошим это не кончится, так как из-за больших токов может элементарно сгореть сама защищаемая электропроводка.

Мы ответили на вопросы о том, почему выбивает автомат. Как видим, причины этого одинаковы для городской квартиры, дачи и загородного дома. Более того, правила наших дальнейших действий идентичны вне зависимости от места нахождения автомата: вводной и распределительный щитки или щиток на столбе.

При понимании принципов работы автомата неисправность вполне можно устранить самому. Если же необходимой уверенности нет, то лучше всего вызвать мастера, который быстро выявит место неисправности и качественно выполнит ремонт.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Почему выбивает автомат в щитке, возможные причины

Содержание:
  1. Выбивает автомат в квартире причины
  2. При включении света выбивает автомат
  3. Постоянно выбивает автомат в щитке

Основной функцией автоматического выключателя является защита сети от перегрузок и коротких замыканий. Нередко возникают ситуации, когда хозяевам квартир и частных домов приходится решать проблему, почему выбивает автомат в щитке и устанавливать причины таких срабатываний. Обычно все дело ограничивается заменой автомата на более высокий номинал. Однако подобные действия не позволяют эффективно решить вопрос, поскольку срабатывание будет происходить уже при увеличившейся нагрузке на проводку. В результате, линии домашней сети могут перегореть и выйти из строя. Для принятия наиболее действенных мер, необходимо знать причины, вызывающие срабатывание автомата в каждом конкретном случае.


Выбивает автомат в квартире причины

Наиболее частой причиной срабатывания автомата считается выполнение им своей основной функции – защиты электропроводки от перегрузок. Каждая модель отличается собственным номинальным током расцепления, начиная от 6 ампер и выше. При одновременном включении нескольких мощных приборов, происходит превышение уставки тока и срабатывание защитного устройства. Чаще всего перегрузку вызывает стиральная машина, водонагреватель и другая бытовая техника.

Данную проблему вполне можно решить различными способами. В первую очередь следует не допускать одновременного включения мощного оборудования. При наличии качественной проводки с медными жилами и сечением не менее 2,5 мм2 допускается установка более мощного автомата.

В некоторых случаях, когда выбивает автомат причины могут быть связаны с неисправной бытовой техникой. Поэтому автомат начинает выбивать при ее включении в одно и то же время. При наличии серьезной поломки отрицательное влияние могут оказать даже такие приборы, как чайник или компьютер. Чтобы проверить этот факт, следует поочередно отключить все приборы и посмотреть, как поведет себя автоматический выключатель. Если он работает нормально, значит причина заключается в одном из бытовых устройств, при включении которого произойдет срабатывание.

Довольно распространенной причиной считается короткое замыкание проводки. В каком-либо месте фаза соприкасается с нулем и автомат выполняет вторую функцию – защищает от короткого замыкания путем срабатывания.

Установить почему выбивает автомат можно простым способом. Все приборы должны быть отключены, и если автомат все равно срабатывает, значит неисправна проводка. Начинать проверку рекомендуется с розеток и выключателей, после них проверяются распределительные коробки, светильники и уже в самом конце выполняется проверка проводов. Обычно наличие короткого замыкания определяется с помощью мультиметра. Однако в особо сложных случаях рекомендуется вызвать мастера способного точно и быстро обнаружить неисправность.

Иногда незапланированные срабатывания происходят из-за низкого качества самого автомата. Неисправность можно выявить путем замены прибора новым устройством. В большинстве случаев это позволяет эффективно решить данную проблему.


При включении света выбивает автомат

Довольно часто в момент включения света выбивает вводной автомат, и вся электрическая сеть оказывается обесточенной. Данная неисправность может возникнуть по различным причинам, и самая главная из них заключается в неисправности подключения люстры, где используются обычные лампочки накаливания с цоколем Е27. Для выявления возможной неисправности нужно выкрутить лампы и осмотреть их цоколи на предмет замыкания.

В точке подключения люстры подгорает контакт, который становится причиной замыкания и срабатывания защитного устройства. Иногда все дело в трансформаторе на 12 вольт, входящем в конструкцию люстры.

В некоторых случаях срабатывание автоматического выключателя в щитке происходит в момент перегорания лампочки. Автомат выбивает под действием кратковременной перегрузки. При низком номинале в 6-10 ампер высока вероятность незапланированного срабатывания. Такого эффекта полностью лишены люминесцентные и светодиодные лампы.


Постоянно выбивает автомат в щитке

Довольно часто хозяева частных загородных домов и квартир задаются вопросом, почему выбивает автомат в щитке без нагрузки, при отсутствии видимых причин. Кроме уже рассмотренных факторов, подобная ситуация нередко возникает из-за перегрузок в розеточной сети.

При составлении проекта и монтаже электропроводки нельзя с абсолютной точностью установить степень нагрузки на каждую группу розеток. Обычно на 3-4 розетки приходится отдельный автоматический выключатель. Однако при наличии мощного защитного устройства, значение номинального тока подключенных розеток может быть значительно ниже.

В такой ситуации обязательно возникнет перегрузка, особенно, если в одну группу розеток включены одновременно утюг, плита, микроволновка и другое мощное оборудование. В результате, происходит непременное срабатывание автоматического выключателя. Исключить подобные случаи возможно путем равномерного распределения мощной нагрузки между несколькими розеточными группами. Если же такая возможность отсутствует, не следует включать в электрическую сеть сразу несколько потребителей с высокой мощностью.

Иногда случается так, что выбило автомат и не включается обратно. Здесь причина может быть в тепловом расцепителе, который сильно нагревается. Для повторного включения устройства достаточно дать ему остыть, и он вновь заработает в нормальном режиме. Автомат нередко срабатывает под действием неисправного прибора, потребляющего повышенный ток. В результате, наступает перегрузка сети и выбивание автоматического выключателя. Решением проблемы, как уже отмечалось, становится поочередное включение приборов до тех пор, пока среди них не обнаружится неисправный.

Случается так, что сам автомат бывает неправильно подключен. Жилы, слабо подтянутые в клеммах, приводят к нагреванию этого места и срабатыванию теплового расцепителя. Причина видна невооруженным глазом, когда подгоревшей становится не только изоляция провода, но и корпус прибора.

electric-220.ru

причины и способы их устранения

Наверное, многие сталкивались с ситуацией, когда в доме или квартире отключалась подача электроэнергии не по вине электроснабжающей организации. Первое, что приходит сразу же на ум, это проверить автоматы в распределительном щитке. И как это часто бывает, именно они и являлись причиной отключения. Остается лишь только опять их включить, и дом снова наполнялся светом, начинают работать бытовые приборы. Так почему же выбивает автомат – причины каковы?

Как работает автоматический выключатель

Чтобы ответить на поставленный вопрос, необходимо знать, для чего необходим автомат, какие функции на него возложены. И уже после этого можно говорить и о самих причинах.

  • Во-первых, этот прибор устанавливается на фазный контур, который по необходимости разрывает. Если в щитке устанавливается многополюсный выключатель, то разрывать он будет и нулевой контур.
  • Во-вторых, само название автоматический выключатель говорит о том, что разрывать он может цепи не только по желанию хозяина квартиры или дома, но и в автоматическом режиме.
  • В-третьих, основное предназначение этого прибора – защитить электропроводку и бытовые приборы от электрического тока высокой мощности, который возникает по разным причинам. Кстати, ток этого типа может вызвать пожары и незначительные разрушения.

Причины выбивания автомата

Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:

  1. Перегруз в электрической сети.
  2. Неисправность самого автоматического выключателя.
  3. Неисправность одного из бытовых приборов.
  4. Неисправность осветительного прибора.
  5. Короткое замыкание в электропроводке.

Перегруз

Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.

Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.

Что делать в этом случае?

  • Контролировать суммарную мощность подключаемой бытовой техники.
  • Перераспределять подключение приборов на разные розеточные группы.

Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.

Дефект автомата

Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.

И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.

Неисправности бытовой техники

Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?

  1. Вытаскиваете из розеток все подключенные приборы.
  2. Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
  3. Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.

Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.

Дефекты осветительных приборов

Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.

  • Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
  • Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
  • Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.

Дефекты в электропроводке

Здесь две причины:

  1. Плохой контакт в розетке.
  2. Износ изоляции в проводнике.

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.

Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.

Заключение по теме

Еще совсем недавно место автоматов занимали пробки, но вопрос, почему выбивает пробки, стоял и тогда. Причины все те же. Хотя не всегда их исправляли. Домовладельцы шли по легкому пути, заменяя защитный проводник медной проволокой большего сечения. Это нередко приводило к пожарам. С автоматами такое не проходит. И все же необходимо тщательно подходить к определению причин, почему выбивает автомат.

onlineelektrik.ru

Причины по которым выбивает автомат в электрическом щитке

Наверняка большинству наших читателей знакома ситуация, когда дома отключается электричество, ног при этом у соседей с этим все в порядке. В первую очередь нужно проверить автоматические выключатели, установленные в распределительном щите. Чаще всего именно их отключение становится причиной обесточивания домашней сети. В этой статье мы поговорим о том, почему в квартире или доме выбивает автомат. Причины этого явления могут быть разными, и важно знать их, чтобы не допустить неприятных последствий, связанных с выходом из строя электроприборов или возгоранием проводки.

Особенности работы защитного автомата

Чтобы разобраться с причинами срабатывания автоматического выключателя, нужно сначала ответить на вопрос, для чего нужно это устройство и какие функции оно выполняет. Особенности работы АВ таковы:

  • Главной задачей аппарата является защита электрической проводки и подключенных к ней бытовых приборов от слишком мощного тока, возникающего по различным причинам.
  • Монтаж устройства производится на фазный контур, разрыв которого происходит при отключении пакетника. Если автомат имеет два и более полюсов, то при его срабатывании разомкнется также нулевой контур.

  • АВ может обесточивать сеть как при выключении вручную, так и при возникновении аварийной ситуации, которая может привести к повреждению элементов цепи.

Выбивает автомат: в чем причины?

Теперь непосредственно переходим к вопросу о том, почему выбивает автомат в щитке. Срабатывание автомата может происходить по следующим причинам:

  • Перегрузка в электросети.
  • Выход из строя одного из устройств, включенных в цепь.
  • Поломка осветительного прибора.
  • Неисправность защитного устройства.
  • Короткое замыкание.

Любая из перечисленных причин способна привести к тому, что АВ выбьет. Рассмотрим более подробно каждую из них.

Перегрузка

Так называется ситуация, когда величина тока в цепи превосходит номинальную, на которую рассчитан защитный выключатель. Для лучшего понимания приведем пример.

Для работы с розеточными группами в основном используются АВ, номинальный ток которых составляет 16 – 25 А. Этот показатель соответствует суммарной мощности 3,5 – 5,5 кВт. Допустим, что к розеточной группе, для защиты который установлен автоматический выключатель, рассчитанный на 25 А, подключена электроплита, мощность которой составляет 3 кВт, электрочайник на 1,3 кВт, а также СВЧ-печь на 2 кВт.

Если сложить мощность перечисленных бытовых приборов, то мы получим величину нагрузки 6,3 кВт. Учитывая, что максимальная нагрузка, выдерживаемая защитным устройством, равна 5,5 кВт, одновременное включение всех трех аппаратов приведет к тому, что автомат выбьет.

Чтобы избежать этого, не следует относиться легкомысленно к расчету суммарной нагрузки в цепи. Если подключение устройства в розеточную группу приведет к превышению суммарной мощности, его следует подсоединять к другой цепи.

Пример неправильного расчета проводки на видео:

Не пытайтесь решить проблему установкой автомата, рассчитанного на более высокую мощность. Если его номинал превысит тот, который по своему сечению способна выдержать электропроводка, проблемы неизбежны. В этом случае кабель под воздействием слишком большого тока будет греться до тех пор, пока изоляционный слой не расплавится и не вызовет КЗ, а в худшем случае – возгорание. Автомат при этом будет продолжать подавать ток в цепь вплоть до наступления замыкания. Поэтому, если при прокладке линии использован кабель сечением 2,5 мм², номинал АВ для ее защиты не должен превышать 16 А (для алюминиевого проводника) или 25 А (для медного).

Поломка бытового прибора

Если включить в розетку неисправный домашний электроприбор, то вероятность того, что автомат «вырубит», тоже довольно высока. Как найти устройство, которое стало причиной неполадок, рассмотрим на примере.

Допустим, в сеть на кухне включены электрическая плита, микроволновка и духовой шкаф. В этой цепи выбило автомат. Чтобы установить причину проблемы, действуем следующим образом:

  • Отключаем все агрегаты от сети.
  • Включаем автомат. Если без нагрузки его не выбивает – проводка и защитное устройство исправны.
  • Подключаем поочередно бытовую аппаратуру. Если, к примеру, при включении плиты и микроволновой печи цепочка работает, а при включении духовки выбивает автомат – духовой шкаф неисправен, и его необходимо либо менять, либо ремонтировать

Пример диагностики на видео:

Некоторые виды бытовых агрегатов (например, машинки для мытья посуды или кондиционеры) подключаются к сети напрямую, а не через электророзетку. Такие приборы нужно отключать от защитного устройства, установленного внутри распределительного щитка – только так получится произвести их проверку.

Неисправность приборов освещения

Теперь разберемся, из-за чего выбивает автомат при включении какого-либо осветительного прибора. В любом случае причиной является неисправность последнего, которая может быть следующей:

  • КЗ в цоколе электролампы. Чтобы найти неисправный элемент, нужно вывинтить их все и, вкручивая по одному, включать прибор освещения. Когда после вкручивания очередной лампочки при включении света АВ срабатывает – это означает, что причина проблемы найдена. Обнаруженную лампочку с пробитым цоколем нужно заменить исправной. Конечно, если перегорела единственная лампочка в приборе, и выбило автомат – причина неисправности налицо, и тратить время на ее поиски не надо.

Обратите внимание, что иногда лампочки сгорают по вине неисправного выключателя – это тоже может сопровождаться срабатыванием защитного устройства.

  • Подгорание контакта между кабелем питания и внутренней проводкой прибора. Для устранения неисправности достаточно зачистить контакт, а затем качественно заизолировать.
  • Замыкание внутри трансформатора светодиодной люстры. Если включение такого прибора приводит к выбитому автомату – высока вероятность, что проблема именно в этом. Для устранения неполадок нерабочий трансформатор нужно будет заменить исправным.

Как видим, причиной отключения АВ при выходе из строя осветительного прибора чаще всего становится короткое замыкание. Проводка при этом не успевает нагреваться до критического уровня, поэтому срабатывание вызывает не тепловой, а электромагнитный расцепитель.

Выход из строя защитного автомата

Причиной внезапного обесточивания сети могут стать и неполадки в самом автомате, но случается это очень редко, особенно если речь идет о моделях известных производителей. Но если есть подозрение на неисправность защитного устройства, его следует проверить, подключив новый, заведомо работоспособный. Можно также отсоединить контур от этого АВ и подключить его к соседнему пакетнику в распределительном щитке. Если и эти автоматы сработают – проблему нужно искать в другом месте.

Даже внешне исправный автомат может выбивать. Пример на видео:

Причиной выхода из строя автоматического выключателя может стать также длительная его эксплуатация, в ходе которой происходит естественное изнашивание его составляющих и ухудшение их технических параметров. Это касается и расцепителей. В результате устройство может сработать, даже если проводник нагрелся незначительно. Такой АВ подлежит замене.

Из-за чего выбивает дифференциальный автоматический выключатель?

Защитный автомат дифференциального типа может обесточивать сеть по тем же причинам, что и обычный (если сильно греется проводка или произошло КЗ). Но поскольку в его составе, кроме расцепителей, имеется УЗО, он реагирует и на ток утечки, поэтому отыскать причину срабатывания дифавтомата не так просто.

Если такое устройство срабатывает без видимой причины, нужно провести более тщательную проверку.

Осмотрите размыкатель, если нужно – подтяните контакты. Проверьте состояние электропроводки в распределительном щите. Если фазная жила касается заземленного металлического корпуса, это может стать причиной выбивания дифференциального автомата, хотя и не приведет к замыканию.

Допустим, что в щите неисправностей не обнаружено. Следовательно, в защищаемой электроцепи имеет место утечка тока. Ее причины могут быть следующими:

  • Неисправный электроприбор. Если пробивает на его корпус, срабатывает УЗО дифавтомата, задача которого состоит в том, чтобы не допустить поражения людей током.
  • Замыкание между собой провода защитного заземления и нулевой фазы, что иногда делают неопытные электромонтеры.

  • Сильная гроза. Мощные электрические разряды нередко становятся причиной выбивания дифференциального защитного устройства. В этом случае АВ лучше не включать, пока гроза не утихнет.
  • Изношенный изоляционный слой старой электропроводки. В этом случае утечка электротока происходит через микротрещины и вызывает срабатывание автомата. Поскольку такие повреждения плохо видны невооруженным глазом, а неисправный кабель не греется, обнаружить проблему бывает нелегко.
  • Запавшая кнопка «Тест» на аппарате или поврежденная корпусная часть также приводит к срабатыванию прибора. Неисправное устройство в этом случае подлежит замене.
  • Установка автомата не по схеме.

Дифференциальный автомат время от времени нужно проверять путем нажатия кнопки «Тест» при отключенной нагрузке. Исправный аппарат должен выключиться. Если же он продолжает работать, это говорит о нарушении защитной функции и необходимости замены устройства.

Почему выбивает УЗО – наглядно на видео:

Неисправность проводки

Причинами отключения АВ может стать:

  • Изношенный изоляционный слой кабеля.
  • Плохой контакт в выключателе или электророзетке.

Если проблема в выключателе или розетке, то для устранения неисправности нужно вскрыть элемент, зачистить подгоревшее место и правильно подсоединить кабель. При изношенной изоляции, особенно если дело касается скрытой проводки, найти проблему нелегко.

В этом случае поможет специальный прибор – трассоискатель, с помощью которого можно обнаружить повреждения кабеля, даже если он скрыт в стене.

Определив место неполадок, его нужно вскрыть и устранить неисправность, после чего вновь заделать канавку.

Заключение

В этом материале мы разобрались с тем, какими причинами, кроме чрезмерного нагревающегося кабеля, может быть вызвано срабатывание защитного автомата. Теперь вы знаете, что нужно делать, когда перегорает лампочка с одновременным отключением защитного устройства, а также как устранить неисправность при перегорании проводки внутри электрического элемента или в случае выхода из строя бытового прибора.

yaelectrik.ru

причины, что делать, как включить?

Нередко происходит отключение автоматического выключателя, установленного на вводе в квартиру. Распространенный, но неправильный способ устранения частого отключения АВ – замена на прибор большего номинала. Проблема может только усугубиться, есть вероятность повреждения проводки или приборов.

1

Автоматические выключатели – устройство и как работают

Когда выбивает автомат в щитке, его включают вручную, но если это случается слишком часто, начинают задумываться о причинах и способах их устранения. Чтобы яснее представлять, почему так часто ток автоматически отключается, следует ознакомиться с автоматическими выключателями и их работой. Электрический ток характеризуется силой тока и напряжением. Из этих показателей высчитывается мощность.

При частом отключении автоматического выключателя не следует сразу заменять его на прибор большего номинала

При постоянной величине напряжения сила тока зависит от подключенной мощности. Эту закономерность используют для защиты проводки и приборов.

Самый распространенный тип аппаратов, защищающих домашнюю сеть – автоматический выключатель. Каждый автомат:

  • рассчитан на определенное количество срабатываний;
  • имеет свой порог чувствительности, при превышении отключает потребителей;
  • имеет ограничение по току.

Многие, наверное, еще и сейчас используют пробки, рассчитанные на силу тока 6 А, 10 А и так далее. Автоматы также выпускаются с расчетом на различную силу тока. Автоматические выключатели устанавливаются для защиты от короткого замыкания и перегрузок, которые могут привести к пожару. Так что устанавливать автоматы и пробки большего номинала, ставить жучки нельзя, они не смогут выполнять свою защитную функцию.

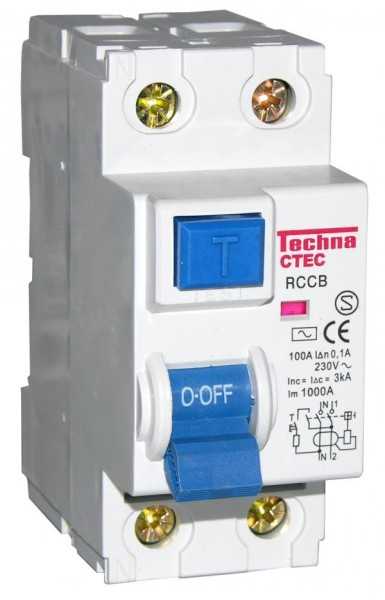

Еще одно устройство защиты – дифференциальное реле (УЗО). Когда происходит утечка тока, большего, чем заложен в параметрах прибора, реле разрывает цепь. УЗО рассчитаны на ток утечки 30 мА, но если помещение влажное, рекомендуется дифреле на 10 мА. С током утечки потребители иногда встречаются, когда, прикоснувшись, например, к холодильнику, ощущают удар током, если на щитке нет УЗО, при его наличии цепь при утечке тока разрывается.

Следующее более совершенное устройство – дифференциальный автомат, сочетающий функции автоматического выключателя и дифференциального реле, то есть срабатывает при перегрузке и утечке тока. Для защиты приборов от повышенного напряжения и скачков в сети служит реле напряжения. Его регулируют по минимальному напряжению или максимальному, времени срабатывания при нарушении диапазона заданных напряжений. Незаменимая вещь для домашней сети, если напряжение нестабильное.

2

Почему срабатывает автомат – возможные причины

Срабатывание автоматического выключателя вызывают многие причины, от самых простых до довольно сложных. Найти причину, почему выбивает пробки, не составляет большого труда, приглашать электрика совсем не обязательно. Наиболее часто встречается отключение цепи в квартире, когда включено слишком много потребителей, тогда нагрузка по силе тока превышает максимально допустимую для АВ. Прибор защиты просто выполняет свою непосредственную работу – разрывает цепь, чтобы не произошло повреждения проводки.

Каждый автомат рассчитан на определенную нагрузку: 6 А, 10 А, 16 А и далее. Если одновременно включить несколько приборов солидной мощности, ток может достичь предела большего, чем выдерживает АВ, срабатывает защита. Наиболее распространены автоматы на 16 А, но одновременного включения стиральной машины, бойлера, электрочайника, кондиционера он не выдержит. Происходит отключение, проводка защищена от перегрузки. Если автомат имеет тепловой расцепитель, включить его сразу не удастся, он должен остыть.

Наиболее частая причина срабатывания автомата — превышение допустимой нагрузки

Возможно также, что отключение происходит из-за неисправности самого защитного устройства. Иногда покупается бракованное изделие: на аппарате указан один номинальный ток, а он в действительности выдерживает значительно меньший. Корпус при этом нагревается, что говорит о срабатывании теплового расцепителя. Когда ток нагрузки, при котором срабатывает автомат и номинальный сильно не отличаются, аппарат исправен. На его работу влияет температура воздуха, класс изделия.

Частое срабатывание автомата происходит, если контакт на входе выполнен некачественно. Нагревается контактная пластина, само устройство, срабатывает тепловая защита. Часто корпус около вводных клемм, изоляция проводника оплавлены, что свидетельствует о перегреве из-за плохого контакта, и автомат отключает цепь. Возможно, что следов оплавления нет, но корпус горячий – значит, контакты плохие, но еще не успели подгореть.

Если подключен прибор, и автомат, до сих пор нормально работавший, мгновенно отключил цепь – причина, скорее всего, в поломке электроприбора. Отключаем его, включаем автоматический выключатель и другой прибор в ту же розетку. Если он работает, то причина кроется в неисправности бытового электроприбора. Повторное отключение автомата указывает на другие причины.

Причины частого выбивания автомата иногда кроются в повреждении проводки, отчего происходит короткое замыкание. Фаза и нуль где-то соприкасаются оголенными участками проводов, автомат реагирует на КЗ и отключает сеть. Отключаем всех потребителей, включаем АВ. Если автомат сработал – причина в проводке. Это часто одна из самых сложных неисправностей, найти место короткого замыкания иногда очень трудно, особенно если повреждена проводка в стене.

3

Устраняем причины частого отключения АВ – что и как делать

Если пропал свет, не работают розетки, идем к щитку и смотрим на автоматические выключатели. Чаще всего придется просто включить автомат. Современные АВ при срабатывании отправляют ручку включения вниз. Чтобы включить питание, поднимаем ее вверх. Во многих домах еще встречаются автоматы старого советского образца, у которых при срабатывании ручка находится в верхнем положении. Если АВ в щитке много, найти сработавший трудно. По очереди выключаем и включаем все автоматы.

Чтобы включить питание в современных АВ нужно поднять ручку включения вверх

Если сеть перегружена, она будет отключаться автоматом, но не постоянно, а через некоторый временной промежуток, необходимый для срабатывания защиты. Реже всего случается перегрузка цепей освещения. Обычно их защищает один автоматический выключатель на 10 А, этого в большинстве случаев достаточно. Но если установлено много дополнительных светильников, особенно галогеновых или с применением ламп накаливания, ставим отдельный автомат для освещения.

Гораздо чаще встречается перегрузка сети от бытовых электроприборов. Если включить потребителей на 20 А, а номинальный ток срабатывания автомата – 16 А, цепь, конечно, разорвется. Чтобы появилось полное убеждение, что автомат срабатывает от перегрузки, подсчитываем общее потребление тока электроприборами. Особенно хорошо это сделать в момент отключения электричества защитным устройством. Суммируем мощность всех включенных приборов, это число делим на напряжение сети (220 В), получаем силу тока в Амперах.

Сравниваем нагрузку сети с номиналом автоматического выключателя. В случае значительного превышения нагрузки тока от номинального автомата используем одновременно меньшее количество бытовых приборов. Если в доме старая алюминиевая проводка с малым сечением, устанавливаем дополнительное устройство – приоритетное реле тока, которое принудительно отключит неприоритетный прибор. Амперметр и вольтметр в щитке позволят визуально контролировать нагрузку и напряжение.

Плохой контакт возникает при некачественном соединении, может быть в любом месте – от ввода на автомат, распределительных коробок до светильников и розеток. Слабо подтянутые контакты затягиваем, если они не успели подгореть, оплавленный автоматический выключатель меняем на аналогичный. Контакты розеток со временем ослабевают, подгорают. Смотря по степени повреждения, поджимаем контакты или меняем розетку. Осматриваем систему освещения – выключатели, светильники и устраняем неполадки аналогичным способом, что и в розетках. В последнюю очередь смотрим контакты в распределительных коробках, устраняем проблемы.

Бытовая техника может иметь различные неисправности, способные вызвать срабатывание защитного автомата. Если это происходит с определенной закономерностью, большая вероятность именно такой причины. Замечаем, при включении какой техники срабатывает автомат, отключаем ее и смотрим, как ведет себя АВ без этого прибора. Если отключения не происходит, ищем неисправность в бытовой технике или сдаем в ремонт.

При коротком замыкании нужно проверить выключатели и розетки

При коротком замыкании, если выбило пробки, делаем осмотр выключателей и розеток, проверяем, как подключены жилы к клеммам, подтягиваем винты, если провода настолько слабо затянуты, что могут соприкасаться и коротить. Дальше переходим к распределительным коробкам, проверяем, нет ли оголенных проводов, способных при касании вызвать короткое замыкание. Затем проверяем качество соединений в светильниках, люстрах. Последней проверяем проводку, которая в большинстве скрыта в стене. Для обнаружения КЗ пользуемся тестером или вызываем электрика, имеющего тепловизор или другие приборы, способные обнаружить короткое замыкание в скрытой проводке.

Другие причины отключения сети автоматом случаются довольно редко. Перегорела лампочка накаливания, АВ разорвал цепь. Ничего страшного нет, просто возникла кратковременная перегрузка, автомат среагировал. Иногда выбивает при включении стабилизатора, если он при запуске создает ток, выше номинального в автомате. Если отключение происходит при включении освещения, проверяем светильники мультиметром. После затопления квартиры случается, что расклеивается изоляция, происходит короткое замыкание. Обязательно после подтопления проверяем всю проводку.

4

Устанавливаем защитное устройство – как подобрать номинал

Если требуется установить автоматический выключатель, отличающийся номиналом от установленного ранее, требуется осторожность. Неправильно подобранный номинал может вызвать возгорание проводки или постоянное отключение автомата. Если использовать способ, когда мощность приборов делят на 220 и не учитывать другие факторы, можно совершить ошибку. Обязательно учитываем сечение провода внутри дома.

Если выбило пробку, необязательно менять ее на автоматический выключатель. Ведь пробка – тот же автомат с аналогичными функциями.

Если в квартире используется старая алюминиевая проводка 2,5 мм2, изоляция задубела и потрескалась, выбираем только автомат на 16 А, какие бы приборы не использовали. Возможный вариант – проводим еще один фазный провод и устанавливаем на каждый АВ с номиналом 16 А, потому что такая проводка способна выдержать только 19 А. Выбираем для автомата номинал 16 А, чтобы он надежно срабатывал и не загорелись провода. Одновременно включаем электроприборы общей мощностью до 3,5 кВт.

Если проводка новая медная, но сечение неизвестное, нужно его определить. Берем небольшой кусочек провода, идем в магазин, сравниваем с образцами электропроводки. После определения сечения подбираем автоматический выключатель:

  • на вход медного кабеля 1,5 мм2 устанавливаем 10-амперный автомат;
  • при сечении 2,5 мм2 – 20 А, но лучше 16;
  • кабель 4 мм2 выдержит ток 25 А;
  • 32 А подойдет для кабеля 6 мм2.

Подсчитываем нагрузку для каждой линии.

Когда одновременно меняем автоматический выключатель и проводку, предельный номинальный ток автомата для городских многоэтажек – 40 А, чтобы не пострадала проводка от ЛЭП к дому. Устанавливаем щиток с отдельными автоматами для каждой линии. Смотрим мощность приборов для каждой линии, подбираем кабель с соответствующим сечением и только потом автоматический выключатель соответствующего номинала.

obustroen.ru

Почему выбивает автомат?

Одна из самых частых проблем — в щитке начинает без причины казалось бы выбивать автомат. Но без причины ли — ведь автомат начинает срабатывать не просто так, при условии конечно, что автомат исправен. Его срабатывание — это сигнал для нас, значит что — то не так, значит вышла наша электросеть за пределы нормальной работы и автоматический выключатель выполнил свою миссию.

Так откуда же начать поиск неисправности в нашей электросети? Как выяснить, что послужило причиной внезапного срабатывания автоматического выключателя.

Для начала вкратце вспомним из статьи про автоматические выключатели что они из себя представляют и как работают и в каких случаях срабатывают, а случаев всего два

  • При коротком замыкании
  • При превышении номинальной нагрузки на сеть.

При возникновении таких ситуаций многие люди долго не думают. А чего тут долго думать. Раз автомат вышибает — идем и покупаем новый и номиналом желательно побольше, чем больше тем лучше! Так вот дорогие мои, хоть автоматический выключатель и является выключателем, но делать он это должен в автоматическом режиме при возникновении не штатной ситуации. Это его первостепенная функция! И уже как дополнение — им можно пользоваться как непосредственно выключателем, например когда производите какие — то работы по ремонту, чтобы убрать напряжение из сети на время работ.

При частых срабатываниях автоматического выключателя Категорически запрещается его замена на автоматический выключатель с большим номиналом! Как минимум таким решением вы окончательно повредите аварийный участок электропроводки, а как максимум — это прямой путь к возгоранию электропроводки и, как следствие — к пожару в вашей квартире!

Если же у вас в квартирном щите до сих пор пробки, то следует покончить с этим раз и навсегда, установив качественные автоматические выключатели. Все должно быть свое место — автоматическим выключателям в щитке, а пробкам место давно в музее, со всеми лаврами и почестями, но в музее. Произведите замену как можно быстрее, не дожидаясь последствий.

Что такое пробка

Что такое автоматический выключатель



Казалось бы все очень просто. Как же определить и с какого конца искать неисправность

Во — первых собираемся и восстанавливаем в памяти события. Когда выбило автомат? Что вы делали в этот момент? Выбило его при включении какого то конкретного прибора или муж вешал полочку?

  • Неисправен электроприбор. Если автоматический выключатель сработал в тот момент, когда вы включили какой — то электрический прибор, следует выключить этот прибор, выключить автоматический выключатель в рабочее состояние и снова включить тот же прибор. Если автомат снова вышибло — причин может быть несколько. Об этом ниже.
  • Повреждение электропроводки. Что вы делали когда выбило автомат? Может быть вешали очередную полочку или вбивали куда — то гвоздь? Это очень частая причина. Вы могли не полностью перебить кабель в стене, а лишь задеть его. С этим пунктом все достаточно просто, если вы таким образом повреждаете проводку, то понятно это фактически в момент повреждения — дрели или перфоратор, которым вы делали отверстие просто — напросто отключится. В этом случае придется заменить поврежденный участок.
  • Перегрузки в электрической сети. Если автомат выбивает бессистемно, то одной из причин может быть перегрузка в электрической сети. Допустим у вас стоит автоматический выключатель номиналом в 16 ампер, а в сети после него у вас включено приборов на 20 Ампер. В течение некоторого времени кабель от нагрузки нагревается и автоматический выключатель срабатывает, сохраняя вашу электропроводку от разрушения. В этом случае ставить автомат большим номиналом ни в коем случае нельзя. Да, срабатывать он конечно же перестанет, особенно если поставить автомат на 63 А. Он скорее всего вообще никогда не сработает. Но и у вас все шансы в один прекрасный день вернутся домой по звонку от соседей, что горит квартира ваша с новым супер автоматом. Никогда не стоит слушать даже электриков, которые настаивают на том, что нужно увеличить номинал автомата, особенно если проводка в вашей квартире из старого алюминиевого кабеля. Это может привести к еще большей аварии. Если автомат выключает сеть по перегрузке — радуйтесь, он работает и выполняет свои функции. Но как убедиться в том, что именно по перегрузке выбивает автомат? Все просто, можно посчитать нагрузку, которая есть в сети. Узнаем какие розетки и освещение работают от данного автомата, смотрим сколько потребляет каждый электроприбор в этих розетках. Особенно хорошо будет если вы это сделаете, посчитав в момент отключения нагрузку всех включенных электроприборов. Мы получит сколько — то Ватт. Дальше берем в руки калькулятор и по формуле I = P/U считаем. I — искомая нагрузка в Амперах, P — мощность в киловаттах, U — напряжение в нашей сети. Например у вас получилось 5000 Ватт, делим эту цифру на 220 вольт нашей сети и получаем 23 ампера. Дальше просто сравниваем получившуюся нагрузку с номиналом автомата. Если полученная цифра сильно превышает номинал автомата — следует осторожнее использовать данные розетки и снизить количество электроприборов, которые можно одновременно включать в сеть. Так же, если электропроводка слабая, можно воспользоваться дополнительным устройством, которое принудительно уберет не приоритетного потребителя, об этом приборе читайте в статье реле тока приоритетное. Так же без скучных формул и расчетов вы наглядно, в режиме реально времени сможете видеть напряжение и нагрузку в сети установив вольтметр — амперметр в щит.
  • Плохой контакт. Некачественное соединение и как следствие плохой контакт. Это может быть где угодно. Начиная от самого автоматического выключателя, в котором при подключении не достаточно хорошо затянули контакты. В распределительных коробках, особенно если проводка очень старая, но и в новой проводке такое не редкость, особенно если монтаж выполнен не достаточно качественно, качество расключения распределительных коробок очень сильно влияет на работу электрической сети. Розетка, которой вы пользуетесь, тоже может организовать вам сюрприз, со временем контакты в ней ослабли и начали греться и коротить, часто можно увидеть искрение и услышать треск при включении вилку в розетку. Такую розетку конечно же следует заменить. Поиск плохого контакта следует начинать искать от самого автоматического выключателя, потом уже розетки и выключатели. И убедившись в качестве их соединений смотреть распределительную коробку. Первое, что может указать на плохой контакт — цифра при расчетах нагрузки меньше номинала самого автомата. Без определенных навыков проводить такие работы не рекомендуется, Лучше вызвать грамотного электрика, который в комплексе проведет диагностику и определит причину неисправности.
  • Часто выбивает автоматический выключатель в тот момент, когда перегорают лампочки накаливания. Это происходит по многим причинам, связанным и с самими лампочками и с качеством электропроводки в квартире. Читайте об этом подробнее в статье о причине частого перегорания ламп накаливания, в ней мы подробно рассматриваем этот вопрос.
  • Неисправность автоматического выключателя или пробок. Если у вас до сих пор стоят пробки — замените их. О неисправности же самого автоматического выключателя можно судить после того, как все вышеперечисленное оказалось в норме.

Мы рассмотрели с вами основные причины, по которым может срабатывать автоматический выключатель. В большинстве случаев это всего — навсего его штатная работа и то, что он ее выполняет — очень хорошо, так и должно быть, с условием, что сам автоматический выключатель исправен. Если же вы своими силами не смогли решить проблему или считаете что этим должны заниматься специалисты — пригласите грамотного электрика, Работа с электричеством очень опасна, а неквалифицированное вмешательство может навредить еще больше.





www.glhouse.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
