Калькулятор расчета напора циркуляционного насоса

Чтобы система отопления с принудительной циркуляцией работала с требуемой эффективностью, необходимо, чтобы насос не только обеспечивал перекачивание определенного объёма теплоносителя за единицу времени. Чрезвычайно важное значение имеет создаваемый циркуляционным насосом напор.

Калькулятор расчета напора циркуляционного насоса

Несоответствие этого параметра реальным условиям может привести к «запиранию» контуров, то есть неработоспособности отдельных участков или даже всей системы отопления в целом. Правильно определиться с нужной характеристикой прибора поможет калькулятор расчета напора циркуляционного насоса.

Ниже будут приведены и необходимые пояснения

Калькулятор расчета напора циркуляционного насоса

Перейти к расчётам



Введите запрашиваемые данные и нажмите «Рассчитать требуемый минимальный напор насоса»

Суммарная длина труб контуров (подача + обратка)

Тип используемой запорной и регулировочной арматуры

Стандартные фитинги и шаровые краны Термостатические регуляторы Разветвленная система с большим количеством запорной и регулирующей арматуры

Пояснения к проведению расчетов

Циркуляционный насос имеет основную задачу — он должен обеспечивать перекачку теплоносителя в определенных объемах для доставки требуемого количества тепловой энергии на все приборы теплообмена. Провести расчет производительности — несложно: можно воспользоваться специальным калькулятором.

Но для того чтобы в полной мере справиться со своей функцией, насос должен обладать способностью преодолеть гидравлическое сопротивление контуров отопления. А оно может быть весьма немалым.

• Во-первых, любая система отопления, даже самая простейшая – это определенная длина труб, которые обязательно обладают своим гидравлическим сопротивлением.
• Во-вторых, серьезными препятствиями для свободного перемещения теплоносителя становятся элементы запорной и регулировочной арматуры. Особенно это актуально для систем отопления, оснащенных термостатическими приборами регулировки температуры в приборах теплообмена.

Формулы расчета суммарного гидравлического сопротивления системы – достаточно слоны и громоздки. Но в предлагаемом калькуляторе применен упрощенный алгоритм, который, однако, дает результат со вполне допустимой погрешностью, и имеющий определенный эксплуатационный резерв. Таким образом, приобретая насос с показателями, не ниже расчётных, можно быть уверенным в работоспособности системы по этому критерию.

Цены на циркуляционные насосы

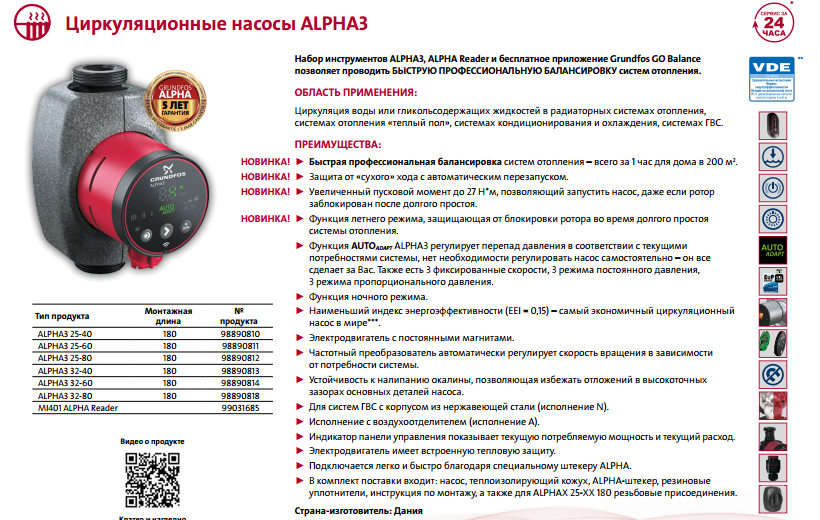

циркуляционный насос

• В калькуляторе будет запрошена длина труб в системе. Указывается полная, суммарная длина всех вертикальных и горизонтальных участков, и подачи и «обратки».
• В поле особенностей применяемой запорно-регулировочной арматуры следует выбрать пункт, наиболее близко подходящий к условиям создаваемой системы отопления.

Что еще важно знать о циркуляционных насосах?

Подробная информация об устройстве этих приборов, об их основных характеристиках, критериях выбора, о правилах врезки в систему – в специальной статье, посвящённой циркуляционным насосам для отопления.

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:

1. 5
2. 4
3. 3
4. 2
5. 1

0

подбор по напору и расходу, формулы, примеры

1. Сферы использования циркуляционных насосов
2. Для чего необходимо выполнять расчет
3. Как правильно рассчитать производительность насоса
4. Как рассчитать гидравлические потери отопительной системы
5. Как выбрать циркуляционный насос по количеству скоростей

Большинство автономных систем отопления, которые используются для обогрева загородных домов и дач, сегодня оснащаются циркуляционными насосами. Чтобы при установке такой гидравлической машины добиться требуемых результатов, необходимо выполнить предварительный расчет циркуляционного насоса для системы отопления и, основываясь на полученных значениях, выбрать насосное оборудование с соответствующими характеристиками.

Грамотный подбор циркуляционного насоса обеспечит эффективную работу отопительной системы и позволит избежать лишних затрат

Сферы использования циркуляционных насосов

Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.

При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.

Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики

Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.

По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.

Устройство циркуляционного насоса для отопления

Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой.

Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.

Для чего необходимо выполнять расчет

Циркуляционный насос, установленный в системе отопления, должен эффективно решать две основные задачи:

1. создавать в трубопроводе такой напор жидкости, который будет в состоянии преодолеть гидравлическое сопротивление в элементах отопительной системы;
2. обеспечивать постоянное движение требуемого количества теплоносителя через все элементы отопительной системы.

Чтобы циркуляционный насос был в состоянии справляться с решением вышеперечисленных задач, выбирать такое устройство следует только после того, как будет сделан расчет отопления.

При выполнении такого расчета учитывают два основных параметра:

• общую потребность здания в тепловой энергии;
• суммарное гидравлическое сопротивление всех элементов создаваемой отопительной системы.

Таблица 1. Тепловая мощность для различных помещений

После определения данных параметров уже можно выполнить расчет центробежного насоса и, основываясь на полученных значениях, выбрать циркуляционный насос с соответствующими техническими характеристиками. Подобранный таким образом насос будет не только обеспечивать требуемое давление теплоносителя и его постоянную циркуляцию, но и работать без чрезмерных нагрузок, которые могут стать причиной быстрого выхода устройства из строя.

Как правильно рассчитать производительность насоса

Такой важный параметр циркуляционного насоса, как его производительность, указывает на то, какое количество теплоносителя он может переместить за единицу времени. Расчет производительности циркуляционного насоса, которая обозначается буквой Q, выполняется по следующей формуле:

Q = 0,86R/TF–TR.

Параметры, которые используются в данной формуле, указаны в таблице.

Таблица 2. Параметры теплоносителя для расчета производительности насоса

Потребность помещений дома в количестве тепла для их обогрева, которая обозначается буквой R, определяется в зависимости от климатических условий местности, в которой такой дом расположен. Так, для домов, которые эксплуатируются в условиях европейского климата, выбирают следующие значения данного параметра:

• частные дома небольшой и средней площади – 100 кВт на 1 м²;
• многоквартирные дома – 70 кВт на 1 м² площади их помещения.

В том случае, если расчет производительности насоса для отопления выполняется для зданий с низкими теплоизоляционными характеристиками, значение тепловой мощности, подставляемое в формулу, следует увеличить. Для производственных помещений, а также помещений, расположенных в зданиях с хорошей теплоизоляцией, значение параметра R принимают равным 30–50 кВт/м².

Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

• отопительный котел – 1000–2000 Па;
• сантехнический смеситель – 2000–4000 Па;
• термоклапан – 5000–10000 Па;
• прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Зная высоту всасывания, для расчета которой используется вышеуказанная формула, можно оптимально выбрать насосное оборудование по его мощности, а также определить, каким должен быть напор насоса.

Как выбрать циркуляционный насос по количеству скоростей

Обычно современные модели циркуляционных насосов оснащаются регулирующим механизмом, позволяющим изменять скорость их работы. Используя такой механизм, имеющий, как правило, три ступени регулировки, можно настраивать насос по расходу жидкости, подаваемой в систему отопления. Так, при резком похолодании на улице и, соответственно, в доме, насос можно включать на максимальную скорость работы, а при потеплении выбирать другой режим.

Элементом управления, при помощи которого изменяют скорость работы циркуляционного насоса, выступает рычаг на корпусе устройства. Отдельные модели циркуляционных насосов оснащаются системой авторегулирования скорости их работы, которая изменяется в зависимости от температурного режима в помещении.

Насос Wilo-Stratos с автоматической регулировкой мощности

Приведенная выше методика – это только один пример выполнения расчетов, которые необходимы для того, чтобы выбрать циркуляционный насос для теплого пола или системы отопления. Специалисты, занимающиеся системами отопления, используют различные методики расчета напора насоса (а также производительности и других параметров таких устройств), позволяющие подбирать такое оборудование по его мощности и создаваемому давлению. Во многих случаях собственнику дома, в котором необходимо смонтировать отопительную систему, можно даже не задаваться вопросами о том, как рассчитать мощность насоса и как подобрать насосное оборудование. Многие производители предоставляют услуги квалифицированных специалистов или предлагают воспользоваться онлайн-сервисами по расчету параметров циркуляционного насоса и его выбору для систем отопления или теплого пола.

Выбирая мощность циркуляционного насоса, следует принимать во внимание, что все предварительные расчеты выполняют, исходя из значений максимальных нагрузок, которые такое оборудование может испытывать в процессе эксплуатации.

В реальных условиях эксплуатации такие нагрузки будут ниже, что даст вам возможность сделать выбор насоса, технические характеристики которого несколько ниже рассчитанных. Выбор менее мощного насоса при таком подходе не отразится на эффективности его использования в системе отопления. В том случае, если мощность насоса, который вы выбрали, значительно выше значений, полученных при расчете, это не улучшит работу отопительной системы, но при этом увеличит ваши расходы на оплату электроэнергии.

Помочь сделать выбор циркуляционного насоса из нескольких моделей по их напорно-расходным характеристикам и скорости работы помогает специальный график. При построении такого графика используются реальные значения напора и расхода, необходимые для нормального функционирования системы отопления, а также значения, которые соответствуют конкретным моделям насосного оборудования, работающего на различных скоростях. Чем ближе точки, расположенные на двух графиках, тем больше подходит насос для его использования в системе отопления.

Taco Comfort Solutions: Инструменты выбора

Dashing Builder
(требуется вход в систему)

My Projects

Выбор насоса

Танки с расширением

Buffer Tanks

DHWRICERISTERITER SEACUTUTE Паяные пластинчатые теплообменники

Бустерные системы (только повторения)

Воздушные сепараторы

Библиотека САПР

Библиотека REVIT

Справочный центр

Задача Taco Project Builder — значительно повысить вашу производительность и точность. Это результат многолетнего сотрудничества между лучшими инженерами Taco, торговыми представителями, менеджерами по продукции и инженерным сообществом в целом.

Краткий обзор конструктора проектов

• Создавайте и сохраняйте проекты онлайн
• Выберите продукты
• Объединить все соответствующие файлы расписания
• Скачать в одном удобном пакете
• Быстрая координация с электрическими и структурными
• Создание точных, консервативных бюджетов
• Быстро и легко вносите изменения
• Всегда доступен, всегда актуален

Выбор насоса: Приложение Taco для выбора насоса рассчитает эффективность, мощность, диаметр рабочего колеса и кривые для любого типа и модели насоса, которые будут работать при заданных входных условиях. Пользователям нужно только указать расход, напор и тип насоса(ов) для выбора. Доступны другие входные условия, включая заданную скорость, жидкость и параллельную откачку. Сначала результаты отображаются с максимальной эффективностью, но их можно просмотреть, щелкнув заголовок столбца. Пользователи могут получить более подробную информацию, заявки и связанные документы, нажав на выбранную модель.

Расширительные баки: Приложение Taco Expansion Tank App просит пользователей указать жидкость, материал трубы, объем системы, минимальную/максимальную температуру и давление. Приложение рассчитывает объем расширения системы и необходимые объемы резервуаров; а затем использует эти значения для определения минимального размера бака, необходимого для каждого стиля/серии. Каждый результат содержит ссылки на соответствующие документы, файлы САПР и Revit, если они доступны.

Буферные баки: Приложение Taco’s Buffer Tank определит размер и выберет горизонтальные и вертикальные буферные баки и многоцелевые баки в зависимости от типа применения, такого как охлажденная вода, горячая вода или горячая вода первичный и вторичный. Каждый тип будет запрашивать у пользователя основные входные данные или расчетные условия для расчета размера резервуара. Кроме того, пользователи могут просто выбрать размер резервуара из раскрывающегося списка. После определения размера резервуара пользователи могут выбрать тип резервуара, размер и тип соединения, а также рабочее давление. Приложение создаст полный номер модели и соответствующие документы, включая файлы CAD и Revit, если они доступны.

Размер циркуляционного насоса DHWR SizeRight: Приложение Taco DHWR SizeRight помогает пользователям определить размер и выбрать правильный циркуляционный насос Taco для заданных входных условий. Это приложение для выбора предназначено для жилых и легких коммерческих приложений.

Кожухотрубные теплообменники: Приложение Taco для подбора кожухотрубных теплообменников позволяет пользователям вводить проектные условия как для кожухотрубной стороны, так и для трубной и кожухотрубной сторон, а также общую длину и материал труб. Приложение рассчитает Log Mean Temp Difference (LMTD) и максимальную нагрузку, а затем создаст список результатов для любой модели (моделей)/размера (размеров), которые будут охватывать эти условия. Каждый результат будет иметь рассчитанные детали, такие как боковая скорость оболочки и трубы и перепад давления; а также ссылки на соответствующие документы.

Паяные пластинчатые теплообменники: Инструмент выбора паяных пластинчатых теплообменников Taco принимает введенные пользователем условия, такие как температура жидкости, потока, материала и температуры на входе/выходе, и выдает список результатов для моделей Taco с паяными пластинами. Каждый результат будет иметь расчетные данные и номер конфигурации для заказа.

Воздушные сепараторы: Приложение для выбора воздухоотделителя Taco спрашивает пользователей о расходе, максимальной потере напора, а также о серии/типе воздухоотделителя Taco. Изначально выбраны все типы. Затем приложение выдаст результаты с расчетными данными и ссылками на соответствующие документы, файлы САПР и Revit, если они доступны.

Циркуляционные насосы | Циркуляционные насосы водонагревателя

О циркуляционных насосах

Если вы хотите сэкономить на коммунальных услугах, то циркуляционные насосы — хороший вариант. PlumbersStock, также известный как циркуляционный или рециркуляционный насос , предлагает широкий выбор насосов всех типов . У нас даже есть частей насоса !

Что такое рециркуляционный насос?

Рециркуляционные насосы 9 шт.0090 широко используемые центробежные насосы . Основная функция этого насоса заключается в том, чтобы всегда обеспечивать наличие горячей воды как можно ближе к точке потребления в сантехнических применениях. Это помогает значительно сократить расход воды. Циркуляционный насос — это класс насосов, используемых для перемещения газов, жидкостей или полужидких материалов в замкнутом контуре. Поскольку этот насос обеспечивает циркуляцию жидкости только в замкнутом контуре, усилия, необходимые для работы этой машины, значительно меньше, чем у других насосов.

Немного истории этих насосов. Когда они впервые были установлены в домах, они работали 24 часа в сутки или имели таймер, который включался в то время, когда можно было ожидать горячей воды. Между работой, семьей, спортом или школой действительно нет обычного времени, когда вы можете быть уверены, что будете там, когда горячая вода. В конце концов, технология циркуляционных насосов горячей воды улучшилась, чтобы предложить несколько различных вариантов, таких как кнопка по запросу или датчик присутствия, который запускает насос. Ограничение времени работы насоса сэкономит ваши деньги.

Эти циркуляционные насосы обычно используются в гидравлических системах и обычно приводятся в действие электродвигателем. Как и у многих других насосов, размер меняется в зависимости от того, где он будет установлен. Для домов это будет относительно мало, но для промышленных и коммерческих зданий размер и мощность имеют гораздо больший диапазон. Герметичные агрегаты бытового применения обычно имеют ротор двигателя, рабочее колесо насоса и опорные подшипники, объединенные и герметизированные внутри водяного контура .

Как работают циркуляционные насосы?

Преимущество рециркуляционных насосов для горячей воды заключается в том, что они позволяют мгновенно получать комфортную температуру воды из крана. Он всегда рядом, когда вам нужно, и это также более эффективный способ экономии воды. Обычно вода течет из водонагревателя по трубам и из крана, как только кран закрывается, вода остается в трубах и охлаждается, что приводит к ожиданию горячей воды. Что циркуляционный насос заставляет небольшое количество горячей воды непрерывно течь по трубам , начиная с водонагревателя, двигаясь к самому дальнему приспособлению, а затем возвращаясь обратно. Поэтому горячая вода всегда есть в трубах и вода не уходит впустую. Повышение температуры в системе трубопроводов также увеличивает давление в системе.

Рециркуляционные насосы для горячей воды Онлайн

Мы предлагаем так много рециркуляционных насосов со скидкой , что сделать покупку может быть немного ошеломляюще. Используйте фильтры в левой части страницы, чтобы уточнить результаты поиска и получить нужную деталь. При выборе циркуляционного насоса нужно учитывать, для чего именно вы собираетесь его использовать, и при этом какой тип трубы лучше использовать.
