Подбор пускового конденсатора для однофазного двигателя: Как подобрать пусковой конденсатор для однофазного двигателя

Содержание

Как выбрать конденсаторы для подключения однофазного и трехфазного электродвигателя в сеть 220 в

Как подобрать конденсатор

Конденсаторы для трехфазного двигателя нужны достаточно большой емкости — речь идет о десятках и сотнях микрофарад. Однако конденсаторы электролитические для этой цели не годятся. Они требуют подключения однополярного, то есть специально для них придется городить выпрямитель из диодов и сопротивлений. Кроме того, со временем в электролитических конденсаторах высыхает электролит и они теряют емкость. Поэтому если будете ставить такой на двигатель, необходимо делать на это скидку, а не верить тому, что на них написано. Ну и еще одно за ними числится: электролитические конденсаторы имеют свойство иногда взрываться.

Поэтому задачу, как выбрать конденсатор под трехфазный двигатель, часто решают в несколько этапов

Сначала подбираем приблизительно. Надо рассчитать емкость конденсатора по простейшему соотношению как 7 мкФ на каждые 100 ватт мощности.

То есть 700 ватт дает нам 49 мкФ первоначально. Емкость выбираемого пускового конденсатора берется в диапазоне 1–3-кратного превышения емкости рабочего конденсатора. Выберите 2*50 = 100 мкФ — будет само то. Ну, для начала можно взять побольше, потом подобрать конденсаторы, ориентируясь на работу двигателя. От емкости конденсаторов зависит реальная мощность движка. Если ее мало, двигатель при тех же оборотах потеряет мощность (обороты не зависят от мощности, а только от частоты напряжения), так как ему будет не хватать тока. При чрезмерной емкости конденсаторов у него будет перегрев от избытка тока.

Нормальная работа двигателя, без шума и рывков — это неплохой критерий правильно выбранного конденсатора. Но для большей точности можно сделать расчет конденсаторов по формулам, а такую проверку оставить на потом в качестве окончательного подтверждения успешности результатов подбора конденсаторов.

Однако надо все-таки подключить конденсаторы.

Что такое конденсатор

Это устройство для накопления электрического заряда. Он состоит из пары проводящих пластин, находящихся на малом отстоянии друг от друга и разделенных слоем изолирующего материала.

Широко распространены следующие виды накопителей электрического заряда:

  • Полярные. Работают в цепях с постоянным напряжением, подключаются в соответствии с указанной на них полярностью.
  • Неполярные. Работают в цепях с переменным напряжение, подключать можно как угодно
  • Электролитические. Пластины представляют собой тонкие оксидные пленки на листе фольги.

Неполярный конденсатор

Электролитические лучше других подходят на роль конденсатора для пуска электродвигателя.

Блиц-советы

Самой важное при «звездном» подключении определить путь обмотки, потому что если не угадали хоть одну пару обмоток и, допустим начало-конец, начало-конец, конец-начало, то работа будет плохой и это будет сразу же видно, есть также возможность спалить двигатель в этом случае.

Не во всех двигателях есть маркировка клемм, чаще всего помечена «масса», остальные нужно «прозванивать» с помощью мультиметра, либо же читать инструкцию, зачастую производители указывают данную информацию там.

Все зависит от напряжения сети в которую будет включен двигатель; если сеть 220 В, то нужно использовать схему – треугольник, а вот для 380 В в ходу будет – звезда.

При подключении к сети в 660 В некоторые используют метод комбинированного запуска. То есть запуск происходит на «треугольнике», а при достижении необходимой мощности идет переход на звезду

Но это все-таки рискованный случай, может произойти сгорание обмоток. Лучше использовать специализированные двигатели, которые работают при заданном напряжении.

Для того чтоб изменить направление вращения ротора в статоре нужно подсоединить конденсатор не к нулю, а к фазе. Это также является маячком при неправильном подключении.

Выбор пускового конденсатора для электродвигателя

Современный подход к данному вопросу предусматривает использование специальных калькуляторов в интернете, которые проводят быстрый и точный расчет.

Для проведения расчета следует знать и ввести нижеприведенные показатели:

  1. Тип соединения обмоток двигателя: треугольник или звезда. От типа соединения зависит также и емкость.
  2. Мощность двигателя является одним из определяющих факторов. Этот показатель измеряется в Ваттах.
  3. Напряжение сети учитывается при расчетах. Как правило, оно может быть 220 или 380 Вольт.
  4. Коэффициент мощности – постоянное значение, которое зачастую составляет 0,9. Однако, есть возможность изменить этот показатель при расчете.
  5. КПД электродвигателя также оказывает влияние на проводимые расчеты. Эту информацию, как и другую, можно узнать, изучив нанесенную информацию производителем. Если ее нет, следует ввести модель двигателя в интернете для поиска информации о том, какой КПД. Также, можно ввести приблизительное значение, которое свойственно для подобных моделей. Стоит помнить, что КПД может изменяться в зависимости от состояния электродвигателя.

Подобная информация вводится в соответствующие поля и проводится автоматический расчет. При этом, получаем емкость рабочего конденсата, а пусковой должен иметь показатель в 2,5 раза больше.

Провести подобный расчет можно самостоятельно.

Для этого можно воспользоваться следующими формулами:

  1. Для типа соединения обмоток «звезда», определение емкости проводится при использовании следующей формулы: Cр=2800*I/U. В случае соединения обмоток «треугольником», используется формула Cр=4800*I/U. Как видно из вышеприведенной информации, тип соединения является определяющим фактором.
  2. Вышеприведенные формулы определяют необходимость расчета величины тока, который проходит в системе. Для этого используется формула: I=P/1,73Uηcosφ. Для расчета понадобятся показатели работы двигателя.
  3. После вычисления тока можно найти показатель емкости рабочего конденсатора.
  4. Пусковой, как ранее было отмечено, в 2 или 3 раза должен превосходить по показателю емкости рабочий.

При выборе, стоит также учесть нижеприведенные нюансы:

  1. Интервал рабочей температуры.
  2. Возможное отклонение от расчетной емкости.
  3. Сопротивление изоляции.
  4. Тангенс угла потерь.

Обычно на вышеуказанные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы питания электродвигателя.

Габаритные размеры также могут стать определяющим фактором. При этом, можно выделить следующую зависимость:

  1. Увеличение емкости приводит к увеличению диаметрального размера и расстояния выхода.
  2. Наиболее распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. При этом, высота составляет 100 миллиметров.

Использование электролитических конденсаторов

Конденсаторы с диэлектриком из бумаги отличаются малой удельной емкостью и значительными габаритами.

Для двигателя даже не самой большой мощности они будут занимать много места. Теоретически их можно заменить электролитическими, обладающими в несколько раз более высокой удельной емкостью.

Разновидности устройства электролитического конденсатора

Для этого электрическую схему придется дополнить несколькими элементами: диодами и резисторами. Такой вариант неплох для эпизодически работающего двигателя. Если же планируются продолжительные нагрузки, то от экономии места и веса лучше отказаться — при случайном выходе диода из строя он начнет пропускать на накопитель переменный ток, что приведет к его пробою и взрыву.

Выходом могут служить полипропиленовые конденсаторы с металлическим напылением серии СВВ, разработанные для использования в качестве пусковых.

Как подключить пусковой и рабочий конденсаторы

На рисунке указана простейшая схема подключения пускового и рабочего элементов. Первый из них устанавливается сверху, а второй – снизу. Одновременно к двигателю подключается кнопка включения и выключения.

Самое главное – внимательно разобраться с проводами, чтобы не перепутать концы.

Данная схема позволяет выполнить предварительную проверку с неточной прикидкой. Она же используется и после окончательного выбора наиболее оптимального значения.

Такой подбор осуществляется экспериментальным путем с использованием нескольких конденсаторов разной емкости. При параллельном подключении их суммарная мощность будет увеличиваться. В это время нужно контролировать работу двигателя. Если работа устойчивая и ровная, в этом случае можно покупать конденсатор с емкостью, равной сумме емкостей проверочных элементов.

Читайте далее:

Как подключить трехфазный двигатель к однофазной сети

Как подключить трехфазный двигатель к сети 220 вольт

Как переделать трехфазный двигатель для подключения в однофазную сеть

Подключение трехфазного двигателя к однофазной сети

Подключение трехфазного двигателя к трехфазной сети

Онлайн расчет конденсатора для двигателя

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

Пусковой конденсатор позволяет организовать начальный момент вращения вала ротора электромотора. Подключение электрических двигателей в сеть напряжением 220 вольт требует кратковременного присоединения пусковой обмотки через подобную электрическую ёмкость.

Схема подключения «Треугольник»

Само подключение является относительно легким, происходит присоединения токопроводящего провода к пусковому конденсатору и к клеммам двигателя (или мотора). То есть если более упрощенно взять есть мотор в нем находятся три токопроводящие клеммы. 1 – ноль, 2 – рабочая, 3 –фаза.

Провод питания заголяется и в нем есть два основных провода в синей и коричневой обмотке, коричневая присоединяется к 1 клемме, ней же присоединяется и один из проводов конденсатора, ко второй рабочей клемме происходит присоединение второго провода конденсатора, ну а к фазе подключается синий провод питания.

Если мощность двигателя является маленькой, до полтора кВт, о в принципе можно использовать только один конденсатор. Но при работе с нагрузками и с большими мощностями обязательное использование двух конденсаторов, они между собой последовательно соединены, но между ними установлен пусковой механизм, в народе называемый «тепловой», который отключает конденсатор при достижении необходимого объёма.

Небольшое напоминание, что конденсатор с меньшей мощностью, пусковой, будет включаться на небольшой промежуток времени для увеличения пускового момента. Кстати модно использовать механический выключатель, который пользователь сам будет включать на заданное время.

Нужно понять – сама обмотка двигателя уже имеет подключение по схеме «звезда», но электрики ее с помощью проводов превращают в «треугольник». Тут главное распределить провода, которые входят в распределительную коробку.

Схема подключения “Треугольник” и “Звезда”

Использование электролитических конденсаторов

Можно применять даже электролитические конденсаторы, но у них есть особенность – они должны работать на постоянном токе. Поэтому, чтобы установить их в конструкцию, потребуется использовать полупроводниковые диоды. Без них использовать электролитические конденсаторы нежелательно – они имеют свойство взрываться.

Но даже если вы установите диоды и сопротивления, это не сможет гарантировать полную безопасность. Если полупроводник пробивается, то на конденсаторы поступит переменный ток, в результате чего произойдет взрыв. Современная элементная база позволяет использовать качественные изделия, например конденсаторы полипропиленовые для работы на переменном токе с обозначением СВВ.

Например, обозначение элементов СВВ60 говорит о том, что конденсатор имеет исполнение в цилиндрическом корпусе. А вот СВВ61 имеет прямоугольной формы корпус. Эти элементы работают под напряжением 400… 450 В. Поэтому они могут без проблем использоваться в конструкции любого аппарата, где требуется подключение асинхронного трехфазного электродвигателя в бытовую сеть.

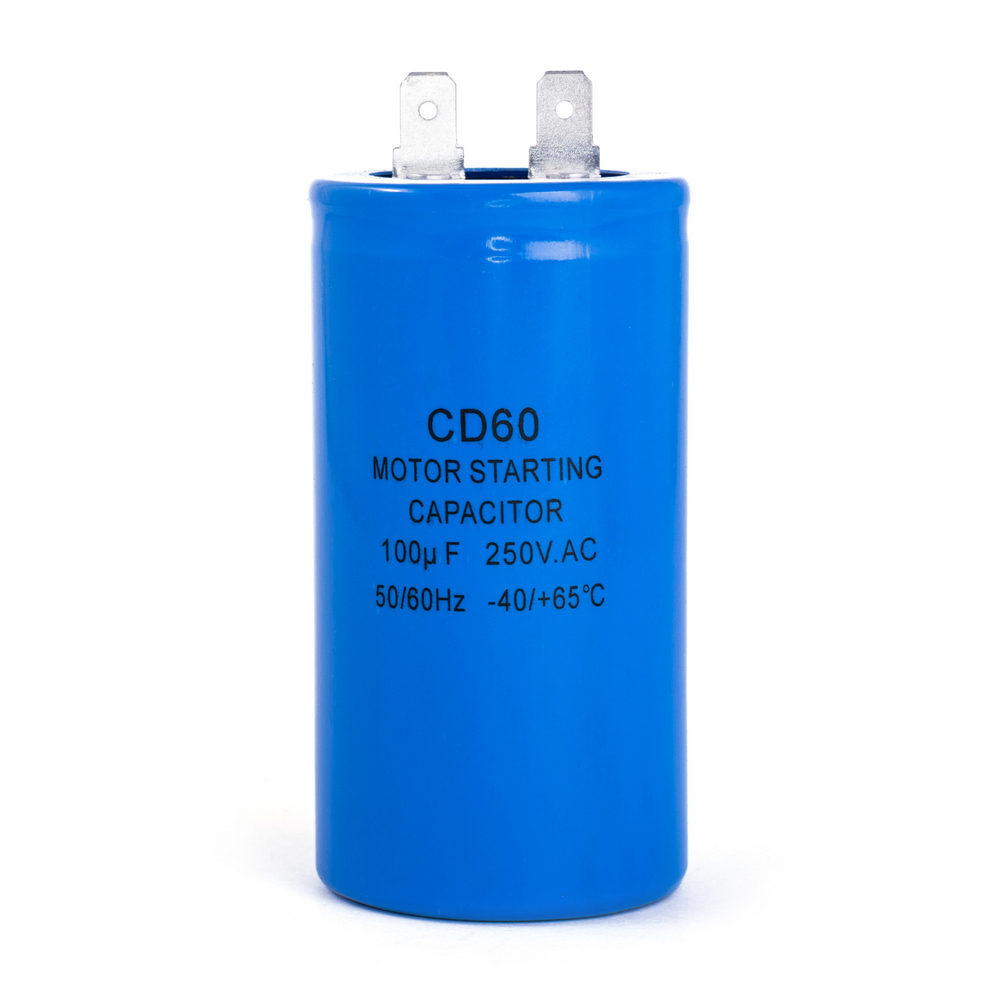

Виды пусковых конденсаторов

Небольшие электродвигатели, мощность которых не превышает 200-400 ватт, могут работать без пускового устройства. Для них вполне достаточно одного рабочего конденсатора. Однако при наличии значительных нагрузок на старте, обязательно используются дополнительные пусковые конденсаторы. Он подключается параллельно с рабочим конденсатором и в период разгона удерживается во включенном положении с помощью специальной кнопки или реле.

Для расчета емкости пускового элемента необходимо умножить емкость рабочего конденсатора на коэффициент, равный 2 или 2,5. В процессе разгона двигатель требует емкость все меньше и меньше. В связи с этим, не стоит держать пусковой конденсатор постоянно включенным. Высокая емкость при больших оборотах приведет к перегреву и выходу из строя агрегата.

В стандартную конструкцию конденсатора входят две пластины, расположенные напротив друг друга и разделенные слоем диэлектрика. При выборе того или иного элемента, необходимо учитывать его параметры и технические характеристики.

Все конденсаторы представлены тремя основными видами:

  • Полярные. Не могут работать с электродвигателями, подключенными к переменному току. Разрушающийся слой диэлектрика может привести к нагреву агрегата и последующему короткому замыканию.
  • Неполярные. Получили наибольшее распространение. Могут работать в любых вариантах включения за счет одинакового взаимодействия обкладок с диэлектриком и источником тока.
  • Электролитические. В этом случае электроды представляют собой тонкую оксидную пленку. Они могут достигать максимально возможной емкости до 100 тыс. мкФ, идеально подходят к двигателям с низкой частотой.

Как рассчитать емкость рабочего конденсатора

Для двух соединений обмоток берутся несколько разные соотношения.

В формуле введен коэффициент соединения Кс, который для треугольника равен 4800, а для звезды — 2800.

Где значения Р (мощность), U (напряжение 220 В), η (КПД двигателя, в процентном значении деленном на 100) и cosϕ (коэффициент мощности) берутся с шильдика двигателя.

Вычислить значение можно с помощью обычного калькулятора или воспользовавшись чем-то вроде подобной вычислительной таблицы. В ней нужно подставить значения параметров двигателя (желтые поля), результат получается в зеленых полях в микрофарадах

Однако не всегда есть уверенность, что параметры работы двигателя соответствуют тому, что написано на шильдике. В этом случае нужно измерить реальный ток измерительными клещами и воспользоваться формулой Cр = Кс*I/U.

Как определить оптимальную величину емкости

Для этого потребуется несколько конденсаторов, соединяемых параллельно. По ходу соединений амперметром измеряется ток, потребляемый электромотором. Он будет уменьшаться по мере увеличения суммарной емкости. Но с определенной величины ее ток начнет увеличиваться. Минимальному значению величины силы тока соответствует оптимальное значение емкости рабочего конденсатора. Для нормальной работы движка применяются два конденсатора с возможностью параллельного соединения между собой. Схема подключения, содержащая пусковой и рабочий конденсатор, показана далее.


Схемы движков с пусковым и рабочим конденсаторами

При пуске они соединяются, образуя наилучшую по величине емкость для разгона движка. Зачем применять отдельный пусковой конденсатор такой же емкости, если установка получится неоправданно громоздкой. Поэтому выгодно использовать емкость, составленную из двух частей. Хотя в нее входит и рабочий конденсатор, он при пуске становится частью пускового виртуального конденсатора. А отключаемые так и называются — пусковые конденсаторы.

Расчет рабочей емкости

Экспериментальное определение емкости конденсаторов наиболее точное. Однако эксперименты эти занимают немалое время и довольно трудоемки. Поэтому на практике в основном используются оценочные методы. Для них потребуется значение мощности движка и коэффициенты. Они соответствуют схеме «звезда» (12,73) и «треугольник» (24). Величина мощности необходима для расчета силы тока. Для этого ее паспортное значение делится на 220 (величина действующего напряжения электросети). Мощность принимается в ваттах.

Полученное число умножается на соответствующий коэффициент и дает величину микрофарад.

Подбор пусковой емкости

Но упомянутым способом определяется емкость рабочего конденсатора. Если движок задействован в электроприводе, с ним он может не запуститься. Потребуется дополнительный пусковой конденсатор. Чтобы не утруждать себя, выполняя подбор, можно начать с такого же по величине емкости. Если двигатель так и не запускается из-за нагрузки со стороны привода, надо добавлять параллельно конденсаторы для запуска электродвигателя.

После каждого подсоединяемого экземпляра нужно подавать напряжение на движок для проверки запуска. После пуска движка последний из подсоединенных конденсаторов завершит формирование емкости, необходимой для двигателя в режиме запуска. Если по какой-либо причине после пребывания в подсоединенном состоянии к электросети конденсатор отсоединяется от нее, его надо обязательно разрядить.

Для этого следует использовать резистор номиналом в несколько килоом. Предварительно, перед тем как подключить, его выводы надо согнуть так, чтобы их концы получились на том же расстоянии, что и клеммы. Резистор берут за один из выводов пассатижами с изолированными рукоятками. Прижимая выводы резистора к клеммам на несколько секунд, разряжают конденсатор. После этого желательно удостовериться мультиметром-вольтметром, сколько вольт на нем. Желательно, чтобы напряжение либо обнулилось, либо осталось менее 36 В.

Расчет емкости

Емкость конденсатора для электродвигателя рассчитывается исходя из схемы соединения обмоток – звездой или треугольником.

В обоих случаях применяется общая расчетная формула: Сраб = к х Iф/Uсети, к которой все параметры имеют следующие обозначения:

  • к – является специальным коэффициентом. Его значение составляет 2800 для схемы «звезда» и 4800 для схемы «треугольник».
  • Iф – номинальный ток статора, указанный на информационной табличке. При невозможности прочтения, выполняются измерения с помощью специальных измерительных клещей.
  • Uсети – напряжение питающей сети, величиной в 220 вольт.

Подставив все необходимые значения, можно легко рассчитать, какая емкость будет у рабочего конденсатора (мкФ). Во время расчетов необходимо учитывать ток, поступающий к фазной обмотке статора. Он не должен превышать номинальное значение, точно так же, как нагрузка двигателя с конденсатором должна быть не выше 60-80% номинальной мощности, обозначенной на информационной табличке.

Устройство и предназначение конденсаторов

Этот элемент электрической схемы состоит из двух пластин (обкладок). Обкладки расположены по отношению друг к другу так, что между ними оставлен зазор. При включении конденсатора в цепь электрического тока на обкладках накапливаются заряды. Из-за физического зазора между пластинами устройство обладает маленькой проводимостью.

Внимание! Этот зазор бывает воздушным или заполнен диэлектриком. В качестве диэлектрика применяются: бумага, электролит, оксидные плёнки

Главная особенность такого двухполюсника – способность накапливать энергию электрического поля и мгновенно отдавать её на нагрузку (заряд и разряд).

Устройство детали

Первым прототипом ёмкости стала Лейденская банка, созданная в 1745 году в городе Лейдене немцем фон Клейстом. Банку изнутри и снаружи выстилали медной фольгой. Так появилась идея создания обкладок.

Лейденские банки, соединённые параллельно

Графическое обозначение двухполюсника на схемах и чертежах – две вертикально расположенные черты (как обкладки) с зазором между ними.

Обозначение на схемах

Включение трехфазного электродвигателя в однофазную сеть питания

Обмотки электродвигателя соединяют двумя способами: звезда (Y) или треугольник (Δ).

При подключении трехфазного двигателя к однофазной сети предпочтительнее соединение типа треугольник. На шильдике двигателя об этом есть информация, и когда там обозначено Y — звезда, самым лучшим вариантом было бы открыть его кожух, найти концы обмоток и правильно переключить обмотки в треугольник. Иначе потери мощности будут слишком большими.

Включение двигателя на одну фазу питающей сети требует создания из нее и двух остальных. Это можно сделать по следующей схеме

При запуске двигателя в работу в самом начале требуется высокий стартовый ток, поэтому емкости рабочего конденсатора обычно не хватает. Чтобы «ему помочь», используют специальный стартовый конденсатор, который подключается к рабочему конденсатору параллельно. В самом простом случае (невысокая мощность двигателя) его выбирают точно таким же, как и рабочий. Но для этой цели выпускаются и специально стартовые конденсаторы, на которых так и написано: starting.

Стартовый конденсатор должен быть включен в работу только во время пуска и разгона двигателя до рабочей мощности. После этого его отключают. Используется кнопочный выключатель. Или двойной: одной клавишей включается сам двигатель и кнопка фиксируется во включенном положении, кнопка же, замыкающая цепь рабочего конденсатора, каждый раз размыкается.

Специфика схем с конденсаторами

Когда подбирают типы включения электромашин при помощи пусковых и рабочих двухполюсников к сети 220 вольт, то выделяют следующие:

  • включение в «треугольник»;
  • подсоединение в «звезду».

К сведению. Какие отличия между пусковыми и рабочими двухполюсниками? «Пусковыми» называются элементы, применяемые только для запуска, а «рабочими» – используемые в работе постоянно.

Схемы подсоединения к линии 380 В

В применении емкостных элементов, при подключении 3-х фазного мотора к сети 380 вольт, нет необходимости.

Включение мотора в трёхфазную сеть

Схемы включения в однофазную сеть

При монтаже однофазного мотора в однофазную линию его запуск осуществляют, используя дополнительную обмотку. Такой двигатель имеет три вывода:

  • от рабочей катушки;
  • от дополнительной;
  • общий вывод для обеих обмоток.

Когда отсутствует маркировка, катушки «прозваниваются» тестером для определения правильности подсоединения.

Схема для запуска однофазного двигателя

Тип сборки «Треугольник»

Для присоединения асинхронной трёхфазной машины в однофазную линию возможно применение соединения «треугольник». Пусковая емкость включается согласно схеме.

Включение мотора по соединению «треугольник»

Тип сборки «Звезда»

Аналогичный принцип сборки цепи запуска 3-х фазного двигателя, обмотки которого соединены «звездой». Когда есть возможность самостоятельно выполнить такое соединение обмоток, то его осуществляют на клеммнике.

Подключение «звездой»

Конденсатор для электродвигателя — какой выбрать? Обзор лучших пусковых конденсаторов смотрите здесь!

Хорошо, если можно подключить двигатель к необходимому типу напряжения. А, если такой возможности нет? Это становится головной болью, поскольку не все знают, как использовать трехфазную версию двигателя на основе однофазных сетей. Такая проблема появляется в различных случаях, может быть, необходимо использовать двигатель для наждачного или сверлильного станка – помогут конденсаторы. Но они бывают множества видов, и не каждый сможет в них разобраться.

Чтобы вы получили представление об их функциональности далее разберемся, как выбрать конденсатор для электродвигателя. В первую очередь рекомендуем определиться с правильной емкостью этого вспомогательного устройства, и способами ее точного расчета.

Краткое содержимое статьи:

А, что такое конденсатор?

Его устройство отличается простотой и надежностью – внутри две параллельные пластины в пространстве между ними установлен диэлектрик необходимый для защиты от поляризации в виде заряда, создающегося проводниками. Но различные виды конденсаторов для электродвигателей отличаются поэтому легко ошибиться в момент приобретения.

Рассмотрим их по отдельности:

Полярные версии не подходят для подключения на основе переменного напряжения, поскольку увеличивается опасность исчезновения диэлектрика, что неминуемо приведет к перегреву и возникновению аварийной ситуации – возгоранию либо появлению короткого замыкания.

Версии неполярного типа отличаются качественным взаимодействием с любым напряжением, что обусловлено универсальным вариантом обкладки – она успешно сочетается с повышенной мощностью тока и различными видами диэлектриков.


Электролитические часто называются оксидными считаются лучшими для работы с электродвигателями на основе низкой частоты, поскольку их максимальная емкость, может, достигать 100000 МКФ. Это возможно за счет тонкого вида оксидной пленки, входящей в конструкцию в качестве электрода.

Теперь ознакомьтесь с фото конденсаторов для электродвигателя – это поможет отличить их по внешнему виду. Такая информация пригодится во время покупки, и поможет приобрести необходимое устройство, поскольку все они похожи. Но помощь продавца тоже, может, оказаться полезной – стоит воспользоваться его знаниями, если не хватает своих.

Если необходим конденсатор для работы с трехфазным электродвигателем

Необходимо правильно рассчитать емкость конденсатора электродвигателя, что можно сделать по сложной формуле или с помощью упрощенного способа. Для этого уточняется мощность электродвигателя на каждые 100 Ватт потребуется около 7-8 мкФ от емкости конденсатора.

Но во время расчетов необходимо учитывать уровень воздействия напряжения на обмоточную часть статора. Нельзя чтобы он превысил номинальный уровень.

Если запуск двигателя, может, происходить лишь на основе максимальной нагрузки придется добавить пусковой конденсатор. Он отличается кратковременностью работы, поскольку используется примерно 3 секунды до момента выхода на пик оборотов ротора.

Необходимо учитывать, что для него потребуется мощность увеличенная в 1,5, а емкость примерно в 2,5 – 3 раза, чем у сетевой версии конденсатора.


Если необходим конденсатор для работы с однофазным электродвигателем

Обычно различные конденсаторы для асинхронных электродвигателей используются для работы с напряжением в 220 В с учетом установки в однофазную сеть.

Но процесс их использования немного сложнее, поскольку трехфазные электродвигатели работают с помощью конструктивного подключения, а для однофазных версий потребуется обеспечить смещенный вращательный момент у ротора. Это обеспечивается с помощью увеличенного количества обмотки для запуска, а фаза смещается усилиями конденсатора.

В чем сложность выбора такого конденсатора?

В принципе большего отличия нет, но различные конденсаторы для асинхронных электродвигателей потребует другого расчета допустимого напряжения. Потребуется около 100 ватт для каждого мкФ емкости устройства. И они отличаются доступными режимами работы электродвигателей:

  • Используется пусковой конденсатор и слой дополнительной обмотки (только для процесса пуска) тогда расчет емкости конденсатора – 70 мкФ для 1 кВт от мощности электродвигателя;
  • Используется рабочий вариант конденсатора с емкостью в 25 – 35 мкФ на основе дополнительной обмотки с постоянным подключением в процессе всей длительности работы устройства;
  • Применяется рабочий вариант конденсатора на основе параллельного подключения пусковой версии.

Но в любом случае необходимо отслеживать уровень разогревания элементов двигателя в процессе его эксплуатации. Если замечено перегревание тогда необходимо принять меры.


В случае с рабочим вариантом конденсатора рекомендуем уменьшить его емкость. Рекомендуем использовать конденсаторы, работающие на основе мощности в 450 или больше В, поскольку они считаются оптимальным вариантом.

Чтобы избежать неприятных моментов до подключения к электродвигателю рекомендуем убедится в работоспособности конденсатора с помощью мультиметра. В процессе создания необходимой связки с электродвигателем пользователь, может, создать полностью работоспособную схему.

Почти всегда выводы обмоток и конденсаторов находятся в клеммной части корпуса электродвигателя. За счет этого можно создать фактически любую модернизацию.

Важно: Пусковая версия конденсатора должна обладать рабочим напряжением не менее 400 В, что связано с появлением всплеска увеличенной мощности до 300 – 600 В, происходящего в процессе пуска либо завершения работы двигателя.

Так, чем отличается однофазный асинхронный вариант электродвигателя? Разберемся в этом подробно:

  • Его часто применяют для бытовых приборов;
  • Для его запуска используется дополнительная обмотка и потребуется элемент для сдвигания фазы – конденсатор;
  • Подключается на основе множества схем с помощью конденсатора;
  • Для улучшения пускового момента применяется пусковая версия конденсатора, а рабочие характеристики увеличиваются с помощью рабочего варианта конденсатора.

Теперь вы получили необходимую информацию и знаете, как подключить конденсатор к асинхронному двигателю чтобы обеспечить максимальную эффективность. А также у вас появились знания о конденсаторах и способах их применения.

Фото конденсаторов для электродвигателя

Как подобрать емкость конденсатора для однофазного двигателя

Если данных нет, то пусковой конденсатор типа МБГЧ, МБГО-2 на напряжение не ниже 450 В подбирается из расчета 7 мкФ на 100 Вт мощности асинхронного электродвигателя на напряжение 220 В. Если пусковую обмотку использовать в качестве постоянно включенной вспомогательной обмотки, то рабочая емкость конденсатора должна быть меньше емкости пускового конденсатора в 2. 2,5. 3 раза. Приэтом ток в вспомогательной обмотке не должен превышать длительно допустимый ток для диаметра провода из которого намотана эта обмотка. Иначе обмотка может сгореть. Как правило, расчетная емкость конденсаторов требует дополнительного подбора опытным путем. Ток контролируется амперметром.

См. устройство для управления однофазным асинхронным электродвигателем
[ссылка заблокирована по решению администрации проекта]

2. Однофазные асинхронные электродвигатели переменного тока с рабочим конденсатором.
В этих двигателях вспомогательная обмотка включена постоянно через конденсатор.
Величина рабочей емкости конденсатора определяется конструктивным исполнением электродвигателя.

Паспортные данные на 3 разных электродвигателя:
1.АИРЕ71А2 0,55кВт, 5А, С=16мкФ
2.RAE71B2 0,55кВт, 4,7А С=12мкФ
3. 5AE90S4K 0,75кВт, 5А, С=30мкФ

Расчет конденсаторов для работы трехфазного асинхронного двигателя в однофазном режиме

Для включения трехфазного электродвигателя (что такое электродвигатель ➠ ) в однофазную сеть обмотки статора могут быть соединены в звезду или треугольник.

Напряжение сети подводят к началам двух фаз. К началу третьей фазы и одному из зажимов сети присоединяют рабочий конденсатор 1 и отключаемый (пусковой) конденсатор 2, который необходим для увеличения пускового момента.

После пуска двигателя конденсатор 2 отключают.

Рабочую емкость конденсаторного двигателя для частоты 50 Гц определяют по формулам:

где Ср — рабочая емкость при номинальной нагрузке, мкФ;
Iном — номинальный ток фазы двигателя, А;
U — напряжение сети, В.

Нагрузка двигателя с конденсатором не должна превышать 65—85% номинальной мощности, указанной на щитке трехфазного двигателя.

Если пуск двигателя происходит без нагрузки, то пусковая емкость не требуется — рабочая емкость будет в то же время пусковой. В этом случае схема включения упрощается.

При пуске двигателя под нагрузкой, близкой к номинальному моменту необходимо иметь пусковую емкость Сп = (2,5 ÷ 3) Ср .

Выбор конденсаторов по номинальному напряжению производят по соотношениям:

где Uк и U — напряжения на конденсаторе и в сети.

Основные технические данные некоторых конденсаторов приведены в таблице.

Если трехфазный электродвигатель, включенный в однофазную сеть, не достигает номинальной частоты вращения, а застревает на малой скорости, следует увеличить сопротивление клетки ротора проточкой короткозамыкающих колец или увеличить воздушный зазор шлифовкой ротора на 15—20%.

В том случае, если конденсаторы отсутствуют, можно использовать резисторы, которые включаются по тем же схемам, что и при конденсаторном пуске. Резисторы включаются вместо пусковых конденсаторов (рабочие конденсаторы отсутствуют).

Сопротивление (Ом) резистора может быть определено по формуле

где R — сопротивление резистора;
κ и I — кратность пускового тока и линейный ток в трехфазном режиме.

Пример расчета рабочей емкости конденсатора для двигателя

Определить рабочую емкость для двигателя АО 31/2, 0.6 кВт, 127/220 В, 4.2/2.4 А, если двигатель включен по схеме, изображенной на рис. а, а напряжение сети равно 220 В. Пуск двигателя без нагрузки.

1. Рабочая емкость

2. Напряжение на конденсаторе при выбранной схеме

По таблице выбираем три конденсатора МБГО-2 по 10 мкФ каждый с рабочим напряжением 300 В. Конденсаторы включать параллельно.

Источник: В.И. Дьяков. Типовые расчеты по электрооборудованию.

Видео о том, как подключить электродвигатель на 220 вольт:

Помощь студентам

Однофазный асинхронный двигатель, схема подключения и запуска

Работа асинхронных электрических двигателей основывается на создании вращающегося магнитного поля, приводящего в движение вал. Ключевым моментом является пространственное и временное смещение обмоток статора по отношению друг к другу. В однофазных асинхронных электродвигателях для создания необходимого сдвига по фазе используется последовательное включение в цепь фазозамещающего элемента, такого как, например, конденсатор.

Отличие от трехфазных двигателей

Использование асинхронных электродвигателей в чистом виде при стандартном подключении возможно только в трехфазных сетях с напряжением в 380 вольт, которые используются, как правило, в промышленности, производственных цехах и других помещениях с мощным оборудованием и большим энергопотреблением. В конструкции таких машин питающие фазы создают на каждой обмотке магнитные поля со смещением по времени и расположению (120˚ относительно друг друга), в результате чего возникает результирующее магнитное поле. Его вращение приводит в движение ротор.

Однако нередко возникает необходимость подключения асинхронного двигателя в однофазную бытовую сеть с напряжением в 220 вольт (например в стиральных машинах). Если для подключения асинхронного двигателя будет использована не трехфазная сеть, а бытовая однофазная (то есть запитать через одну обмотку), он не заработает. Причиной тому переменный синусоидальный ток, протекающий через цепь. Он создает на обмотке пульсирующее поле, которое никак не может вращаться и, соответственно, двигать ротор. Для того, чтобы включить однофазный асинхронный двигатель необходимо:

  1. добавить на статор еще одну обмотку, расположив ее под 90˚ углом от той, к которой подключена фаза.
  2. для фазового смещения включить в цепь дополнительной обмотки фазосдвигающий элемент, которым чаще всего служит конденсатор.

Редко для сдвига по фазе создается бифилярная катушка. Для этого несколько витков пусковой обмотки мотаются в обратную сторону. Это лишь один из вариантов бифиляров, которые имеют несколько другую сферу применения, поэтому, чтобы изучить их принцип действия, следует обратиться к отдельной статье.

После подключения двух обмоток такой двигатель с конструкционной точки зрения является двухфазным, однако его принято называть однофазным из-за того что в качестве рабочей выступает лишь одна из них.

Схема подключения коллекторного электродвигателя в 220В

Схема подключения однофазного асинхронного двигателя (схема звезда)

Как это работает

Пуск двигателя с двумя расположенными подобным образом обмотками приведет к созданию токов на короткозамкнутом роторе и кругового магнитного поля в пространстве двигателя. В результате их взаимодействия между собой ротор приводится в движение. Контроль показателей пускового тока в таких двигателях осуществляется частотным преобразователем.

Несмотря на то, что функцию фаз определяет схема присоединения двигателя к сети, дополнительную обмотку нередко называют пусковой. Это обусловлено особенностью, на которой основывается действие однофазных асинхронных машин – крутящийся вал, имеющий вращающее магнитное поле, находясь во взаимодействии с пульсирующим магнитным полем может работать от одной рабочей фазы. Проще говоря, при некоторых условиях, не подсоединяя вторую фазу через конденсатор, мы могли бы запустить двигатель, раскрутив ротор вручную и поместив в статор. В реальных условиях для этого необходимо запустить двигатель с помощью пусковой обмотки (для смещения по фазе), а потом разорвать цепь, идущую через конденсатор. Несмотря на то, что поле на рабочей фазе пульсирующее, оно движется относительно ротора и, следовательно, наводит электродвижущую силу, свой магнитный поток и силу тока.

Основные схемы подключения

В качестве фазозамещающего элемента для подключения однофазного асинхронного двигателя можно использовать разные электромеханические элементы (катушка индуктивности, активный резистор и др.), однако конденсатор обеспечивает наилучший пусковой эффект, благодаря чему и применяется для этого чаще всего.

однофазный асинхронный двигатель и конденсатор

Различают три основные способа запуска однофазного асинхронного двигателя через:

  • рабочий;
  • пусковой;
  • рабочий и пусковой конденсатор.

В большинстве случаев применяется схема с пусковым конденсатором. Это связано с тем, что она используется как пускатель и работает только во время включения двигателя. Дальнейшее вращение ротора обеспечивается за счет пульсирующего магнитного поля рабочей фазы, как уже было описано в предыдущем абзаце. Для замыкания цепи пусковой цепи зачастую используют реле или кнопку.

Поскольку обмотка пусковой фазы используется кратковременно, она не рассчитана на большие нагрузки, и изготавливается из более тонкой проволоки. Для предотвращения выхода её из строя в конструкцию двигателей включают термореле (размыкает цепь после нагрева до установленной температуры) или центробежный выключатель (отключает пусковую обмотку после разгона вала двигателя).

Таким путем достигаются отличные пусковые характеристики. Однако данная схема обладает одним существенным недостатком – магнитное поле внутри двигателя, подключенного к однофазной сети, имеет не круговую, а эллиптическую форму. Это увеличивает потери при преобразовании электрической энергии в механическую и, как следствие, снижает КПД.

Схема с рабочим конденсатором не предусматривает отключение дополнительной обмотки после запуска и разгона двигателя. В данном случае конденсатор позволяет компенсировать потери энергии, что приводит к закономерному увеличению КПД. Однако в пользу эффективности проходится жертвовать пусковыми характеристиками.

Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки. Неподходящий по емкости конденсатор приведет к тому, что вращающееся магнитное поле будет принимать эллиптическую форму.

Своеобразной «золотой серединой» является схема подключения с использованием обоих конденсаторов – и пускового, и рабочего. При подключении двигателя таким способом его пусковые и рабочие характеристики принимают средние значения относительно описанных выше схем.

На практике для приборов, требующих создания сильного пускового момента используется первая схема с соответствующим конденсатором, а в обратной ситуации – вторая, с рабочим.

Другие способы

При рассмотрении методов подключения однофазных асинхронных двигателей нельзя обойти внимание два способа, конструктивно отличающихся от схем для подключения через конденсатор.

С экранированными полюсами и расщепленной фазой

В конструкции такого двигателя используется короткозамкнутая дополнительная обмотка, а на статоре присутствуют два полюса. Аксиальный паз делит каждый из них на две несимметричные половины, на меньшей из которых располагается короткозамкнутый виток.

После включения двигателя в электрическую сеть пульсирующий магнитный поток разделяется на 2 части. Одна из них движется через экранированную часть полюса. В результате получается два разнонаправленных потока с отличной от основного поля скоростью вращения. Благодаря индуктивности появляется электродвижущая сила и сдвиг магнитных потоков по фазе и времени.

Витки короткозамкнутой обмотки приводят к существенным потерям энергии, что и является главным недостатком схемы, однако она относительно часто используется в климатических и нагревательных приборах с вентилятором.

С асимметричным магнитопроводом статора

Особенностью двигателей с данной конструкцией заключается в несимметричной форме сердечника, из-за чего появляются явно выраженные полюса. Для работы схемы необходим короткозамкнутый ротор и обмотка в виде беличьей клетки. Характерным отличием этой конструкции является отсутствие необходимости в фазовом смещении. Улучшенный пуск двигателя осуществляется благодаря оснащению его магнитными шунтами.

Среди недостатков этих моделей асинхронных электродвигателей выделяют низкий КПД, слабый пусковой момент, отсутствие реверса и сложность обслуживания магнитных шунтов. Но, несмотря на это, они имеют широкое применение в производстве бытовой техники.

Подбор конденсатора

Перед тем как подключить однофазный электродвигатель, необходимо произвести расчет необходимой ёмкости конденсатора. Это можно сделать самостоятельно или воспользоваться онлайн-калькуляторами. Как правило, для рабочего конденсатора на 1 кВт мощности должно приходиться примерно 0,7-0,8 мкФ емкости, и около 1,7-2 мкФ – для пускового. Стоит отметить, что напряжение последнего должно составлять не менее 400 В. Эта необходимость обусловлена возникновением 300-600 вольтного всплеска напряжения при старте и останове двигателя.

Керамический и электролитический конденсатор

Ввиду своих функциональных особенностей однофазные электродвигатели находят широкое применение в бытовой технике: пылесосах, холодильниках, газонокосилках и других приборов, для работы которых достаточно частоты вращения двигателя до 3000 об/мин. Большей скорости, при подключении к стандартной сети с частотой тока в 50 Гц, невозможно. Для развития большей скорости используют коллекторные однофазные двигатели.

Поделиться с друзьями:

Схема подключения и расчёт пускового конденсатора

Выход из строя конденсаторов в цепи компрессора кондиционеров случается не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?

Бытовые кондиционеры небольшой мощности в основном питаются от однофазной сети 220 В. Самые распространённые двигатели которые применяют в кондиционерах такой мощности- асинхронные со вспомогательной обмоткой, их называют двухфазные электродвигатели или конденсаторные .

В таких двигателях две обмотки намотаны так, что их магнитные полюсы расположены под углом 90 град. Эти обмотки отличаются друг от друга количеством витков и номинальными токами, ну соответственно и внутренним сопротивлением. Но при этом они рассчитаны так что при работе они имеют одинаковую мощность.

В цепь одной из этих обмоток, её производители обозначают как стартовую(пусковую), включают рабочий конденсатор, который постоянно находится в цепи. Этот конденсатор ещё называют фазосдвигающим, так как он сдвигает фазу и создаёт круговое вращающееся магнитное поле. Рабочая или основная обмотка подключена напрямую к сети.

Схема подключения пускового и рабочего конденсатора

Рабочий конденсатор постоянно включён в цепь обмотки через него протекает ток равный току в рабочей обмотке. Пусковой конденсатор подключается на время запуска компрессора — не более 3 секунд (в современных кондиционерах используется только рабочий конденсатор, пусковой не используется)

Расчёт ёмкости и напряжения рабочего конденсатора

Расчёт сводится к подбору такой емкости, чтобы при номинальной нагрузке было обеспечено круговое магнитное поле, так как при значении ниже или выше номинального магнитное поле изменяет форму на эллиптическое, а это ухудшает рабочие характеристки двигателя и снижает пусковой момент. В инженерных справочниках приведена формула для расчёта ёмкости конденсатора:

I и sinφ –ток и сдвиг фаз между напряжением и током в цепи при вращающемся магнтном поле без конденсатора

f- частота переменного тока

U – напряжение питания

n- коэффициент трансформации обмоток. определяется как соотношение витков обмоток с конденсатором и без него.

Напряжение на конденсаторе рассчитывается по формуле

Uc -рабочее напряжение конденсатора

U — напряжение питания двигателя

n — коэффициент трансформации обмоток

Из формулы видно, что рабочее напряжение фазосдвигающего конденсатора выше напряжения питания двигателя.

В пособиях по расчёту приводят приближённое вычисление – 70-80 мкФ ёмкости конденсатора на 1 кВт мощности электродвигателя, а номинал напряжения конденсатора для сети 220 В обычно ставят — 450 В.

Также параллельно к рабочему конденсатору подключают пусковой конденсатор на время пуска, примерно на три секунды, после чего срабатывает реле и отключает пусковой конденсатор. В настоящее время в кондиционерах схемы с дополнительным пусковым конденсатором не применяют.

В более мощных кондиционерах используют компрессоры с трёхфазными асинхронными двигателями, пусковые и рабочие конденсаторы для таких двигателей не требуются.

При подключении асинхронного трехфазного электродвигателя на 380 В в однофазную сеть на 220 В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов — рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи.

Как подключить асинхронный двигатель?

Подключение асинхронного двигателя осуществляется по двум схемам: треугольник (эффективнее для 220 В) и звезда (эффективнее для 380 В).

На картинке внизу статьи вы увидите обе эти схемы подключения. Здесь, я думаю, описывать подключение не стоит, т.к. это описано уже тысячу раз в Интернете.

Во основном, у многих возникает вопрос, какие нужны емкости рабочего и пускового конденсаторов.

Пусковой конденсатор

Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на 200-400 Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз — рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле. Расчет емкости пускового конденсатора осуществляется путем умножения емкостей рабочего конденсатора на 2-2.5, в данном калькуляторе используется 2.5.

При этом стоит помнить, что по мере разгона асинхронному двигателю требуется меньшая емкость конденсатора, т.е. не стоит оставлять подключенным пусковой конденсатор на все время работы, т.к. большая емкость на высоких оборотах вызовет перегрев и выход из строя электродвигателя.

Как подобрать конденсатор для трехфазного двигателя?

Конденсатор используется неполярный, на напряжение не менее 400 В. Либо современный, специально на это рассчитанный (3-й рисунок), либо советский типа МБГЧ, МБГО и т.п. (рис.4).

Итак, для расчета емкостей пускового и рабочего конденсаторов для асинхронного электродвигателя введите данные в форму ниже, эти данные вы найдете на шильдике электродвигателя, если данные неизвестны, то для расчета конденсатора можно использовать средние данные, которые подставлены в форму по умолчанию, но мощность электродвигателя нужно указать обязательно.

Проверка и замена пускового конденсатора



Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки — между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах



Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С  и порядковый номер по схеме.



Основные параметры конденсаторов



Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

  • 400 В — 10000 часов
  • 450 В —  5000 часов
  • 500 В —  1000 часов



Проверка пускового и рабочего конденсаторов



Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

  • обесточиваем кондиционер
  • разряжаем конденсатор, закоротив еговыводы
  • снимаем одну из клемм (любую)
  • выставляем прибор на измерение ёмкости конденсаторов
  • прислоняем щупы к выводам конденсатора
  • считываем с экрана значение ёмкости



У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.



В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.



У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.



Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.





Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.



Замена и подбор пускового/рабочего конденсатора



Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

Собщ12+…Сп

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.



Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

Наиболее распространённые конденсаторы   этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.



Как рассчитать емкость конденсатора для однофазного электродвигателя

Чтобы подключить асинхронный электродвигатель трехфазного типа к однофазной сети на напряжение 220 В, необходимо создать условия для сдвига фаз на обмотках статора двигателя. Сдвиг фаз сформирует имитацию кругового вращающегося магнитного поля, заставляющего вращаться вал ротора двигателя. Конденсатор даёт току «запас» в π/2=90° относительно напряжения, и это создаёт дополнительный момент вращения ротора.

При подключении двигателя к сети используют два подключенных параллельно конденсатора – пусковой и рабочий. Данный калькулятор позволяет рассчитать ёмкость этих конденсаторов, ёмкость пускового конденсатора берется из расчёта 2,5 емкости рабочего конденсатора.

Для получения необходимых значений ёмкости, заполните поля формы ниже. Тип соединения обмоток двигателя, мощность двигателя, КПД и коэффициент мощности обозначены на шильдике электродвигателя. Способ соединения обмоток зависит от напряжения сети, к которой выполняется подключение: 220 В – «треугольник», когда концы обмоток соединены между собой, к их началам подводится питающее напряжение; 380 В – «звезда», при котором концы одной обмотки соединены с началом другой.

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения (например, трехфазный двигатель к однофазной сети)? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию (сверлильному или наждачному станку и пр.). В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать.

Что такое конденсатор

Конденсатор состоит из двух пластин, расположенных друг напротив друга. Между ними помещается диэлектрик. Его задача – снимать поляризацию, т.е. заряд близкорасположенных проводников.

Существует три вида конденсаторов:

  • Полярные. Не рекомендуется использовать их в системах, подключенных к сети переменного тока, т.к. вследствие разрушения слоя диэлектрика происходит нагрев аппарата, вызывающий короткое замыкание.
  • Неполярные. Работают в любом включении, т.к. их обкладки одинаково взаимодействуют с диэлектриком и с источником.
  • Электролитические (оксидные). В роли электродов выступает тонкая оксидная пленка. Считаются идеальным вариантом для электродвигателей с низкой частотой, т.к. имеют максимально возможную емкость (до 100000 мкФ).

Как подобрать конденсатор для трехфазного электродвигателя

Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров.

Чтобы подобрать емкость для рабочего конденсатора, необходимо применить следующую расчетную формулу: Сраб.=k*Iф / U сети, где:

  • k – специальный коэффициент, равный 4800 для подключения «треугольник» и 2800 для «звезды»;
  • Iф – номинальное значение тока статора, это значение обычно указывается на самом электродвигателе, если же оно затерто или неразборчиво, то его измеряют специальными клещами;
  • U сети – напряжение питания сети, т.е. 220 вольт.

Таким образом вы рассчитаете емкость рабочего конденсатора в мкФ.

Еще один вариант расчета – принять во внимание значение мощности двигателя. 100 Ватт мощности соответствуют примерно 7 мкФ емкости конденсатора. Осуществляя расчеты, не забывайте следить за значением тока, поступающего на фазную обмотку статора. Он не должен иметь большего значения, чем номинальный показатель.

В случае, когда пуск двигателя производится под нагрузкой, т.е. его пусковые характеристики достигают максимальных величин, к рабочему конденсатору добавляется пусковой. Его особенность заключается в том, что он работает примерно в течение трех секунд в период пуска агрегата и отключается, когда ротор выходит на уровень номинальной частоты вращения. Рабочее напряжение пускового конденсатора должно быть в полтора раза выше сетевого, а его емкость – в 2,5-3 раза больше рабочего конденсатора. Чтобы создать необходимую емкость, вы можете подключить конденсаторы как последовательно, так и параллельно.

Как подобрать конденсатор для однофазного электродвигателя

Асинхронные двигатели, рассчитанные на работу в однофазной сети, обычно подключаются на 220 вольт. Однако если в трехфазном двигателе момент подключения задается конструктивно (расположение обмоток, смещение фаз трехфазной сети), то в однофазном необходимо создать вращательный момент смещения ротора, для чего при запуске применяется дополнительная пусковая обмотка. Смещение ее фазы тока осуществляется при помощи конденсатора.

Итак, как подобрать конденсатор для однофазного электродвигателя?

Чаще всего значение общей емкости Сраб+Спуск (не отдельного конденсатора) таково: 1 мкФ на каждые 100 ватт.

Есть несколько режимов работы двигателей подобного типа:

  • Пусковой конденсатор + дополнительная обмотка (подключаются на время запуска). Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя.
  • Рабочий конденсатор (емкость 23-35 мкФ) + дополнительная обмотка, которая находится в подключенном состоянии в течение всего времени работы.
  • Рабочий конденсатор + пусковой конденсатор (подключены параллельно).

Если вы размышляете: как подобрать конденсатор к электродвигателю 220в, стоит исходить из пропорций, приведенных выше. Тем не менее, нужно обязательно проследить за работой и нагревом двигателя после его подключения. Например, при заметном нагревании агрегата в режиме с рабочим конденсатором, следует уменьшить емкость последнего. В целом, рекомендуется выбирать конденсаторы с рабочим напряжением от 450 В.

Как выбрать конденсатор для электродвигателя – вопрос непростой. Для обеспечения эффективной работы агрегата нужно чрезвычайно внимательно рассчитать все параметры и исходить из конкретных условий его работы и нагрузки.

При подключении асинхронного трехфазного электродвигателя на 380 В в однофазную сеть на 220 В необходимо рассчитать емкость фазосдвигающего конденсатора, точнее двух конденсаторов – рабочего и пускового конденсатора. Онлайн калькулятор для расчета емкости конденсатора для трехфазного двигателя в конце статьи.

Как подключить асинхронный двигатель?

Подключение асинхронного двигателя осуществляется по двум схемам: треугольник (эффективнее для 220 В) и звезда (эффективнее для 380 В).

На картинке внизу статьи вы увидите обе эти схемы подключения. Здесь, я думаю, описывать подключение не стоит, т.к. это описано уже тысячу раз в Интернете.

Во основном, у многих возникает вопрос, какие нужны емкости рабочего и пускового конденсаторов.

Пусковой конденсатор

Стоит отметить, что на небольших электродвигателях, используемых для бытовых нужд, например, для электроточила на 200-400 Вт, можно не использовать пусковой конденсатор, а обойтись одним рабочим конденсатором, я так делал уже не раз – рабочего конденсатора вполне хватает. Другое дело, если электродвигатель стартует со значительной нагрузкой, то тогда лучше использовать и пусковой конденсатор, который подключается параллельно рабочему конденсатору нажатием и удержанием кнопки на время разгона электродвигателя, либо с помощью специального реле. Расчет емкости пускового конденсатора осуществляется путем умножения емкостей рабочего конденсатора на 2-2.5, в данном калькуляторе используется 2.5.

При этом стоит помнить, что по мере разгона асинхронному двигателю требуется меньшая емкость конденсатора, т.е. не стоит оставлять подключенным пусковой конденсатор на все время работы, т.к. большая емкость на высоких оборотах вызовет перегрев и выход из строя электродвигателя.

Как подобрать конденсатор для трехфазного двигателя?

Конденсатор используется неполярный, на напряжение не менее 400 В. Либо современный, специально на это рассчитанный (3-й рисунок), либо советский типа МБГЧ, МБГО и т.п. (рис.4).

Итак, для расчета емкостей пускового и рабочего конденсаторов для асинхронного электродвигателя введите данные в форму ниже, эти данные вы найдете на шильдике электродвигателя, если данные неизвестны, то для расчета конденсатора можно использовать средние данные, которые подставлены в форму по умолчанию, но мощность электродвигателя нужно указать обязательно.

Конденсаторный двигатель

Конденсаторный двигатель или конденсаторный асинхронный электродвигатель — двухфазный асинхронный электродвигатель одна фаза которого постоянно подключена к сети переменного тока через конденсатор.

В ГОСТ 27471-87 [1] дано следующее определение:
Конденсаторный двигатель — двигатель с расщепленной фазой, у которого в цепь вспомогательной обмотки постоянно включен конденсатор.

Конденсаторный двигатель, хотя и питается от однофазной сети, по существу является двухфазным.

Ёмкостной сдвиг фаз с рабочим конденсатором

Ёмкостной сдвиг фаз с пусковым и рабочим конденсатором

Конструктивно конденсаторный асинхронный двигатель представляет из себя двухфазный двигатель. На статоре располагают две обмотки фаз, оси которых смещены относительно друг друга на 90 электрических градусов. Обе обмотки занимают равное число пазов. Питание электродвигателя осуществляется от однофазной сети переменного тока, при этом одна обмотка подключается непосредственно к сети, а другая через конденсатор. Таким образом, в отличии от однофазного двигателя, который после пуска работает с пульсирующим магнитным потоком, конденсаторный электродвигатель работает с вращающимся магнитным потоком.

Емкость рабочего конденсатора, требуемая для получения кругового вращающегося поля, определяется по формуле [2]

,

  • где Сраб – емкость рабочего конденсатора, Ф,
  • IA — ток обмотки A, А,
  • IB — ток обмотки B, А,
  • — угол фазового сдвига между током IA и напряжением питания U при круговом вращающемся поле, градусов,
  • U — напряжение питания сети, В,
  • f — частота сети, Гц,
  • k — коэффициент, определяемый отношением эффективных чисел витков в обмотках фаз статора B и A.

,

  • где – число последовательно соединенных витков в обмотки фазы А и B статора,
  • kобА и kобВ — обмоточный коэффициент обмоток фаз статора А и B

Для повышения пускового момента параллельно рабочему конденсатору Ср включают пусковой конденсатор Cп. Для создания пускового момента, равного номинальному, требуется пусковой конденсатор Cп в 2 — 2,5 раза больше рабочего Cр.


Расчет конденсатора для однофазного двигателя калькулятор

Время чтения: 2 минуты Нет времени?

Отправим материал вам на e-mail

Когда асинхронный двигатель подключается в однофазную сеть 220/230 В необходимо обеспечить сдвиг фаз в обмотках статора, имитирующий вращающееся магнитное поле. Это и приводит к вращению вала ротора электродвигателя, как в «родных» трехфазных сетях переменного тока. Для достижения этой цели в «не родных сетях» и служит конденсатор.

Подключение конденсатора к электродвигателю

Подбирать конденсатор следует очень внимательно, поэтому специально для читателей нашего онлайн-журнала был разработан удобный калькулятор с необходимыми пояснениями.

Калькулятор расчета емкости рабочего и пускового конденсатора

Пояснения к расчету

Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:

Схема подключения рабочего и пускового конденсатора при разных способах подключения обмотокРасчетные зависимости
Ср = 2800*I/U;
I = P/(√3*U*η*cosϕ)

Ср – емкость рабочего конденсатора

Ср = 4800*I/U;
I = P/(√3*U*η*cosϕ)

Ср – емкость рабочего конденсатора

Сп = 2,5*Ср, где Сп – емкость пускового конденсатора при любом способе подключенияРасшифровка обозначений:

Ср – емкость рабочего конденсатора, мкФ
Сп – емкость пускового конденсатора, мкФ
I – ток, А
U – напряжение в сети, В
η – КПД двигателя в %, деленных на 100
cosϕ – коэффициент мощности

Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:

  • если расчетное значение точно попало в существующий номинал, то в этом случае повезло – берете именно такой.
  • если совпадения нет, то рекомендуется выбирать емкость ближайшего нижнего номинального значения. Выбирать выше не следует (особенно для рабочих конденсаторов), так как существует вероятность значительного возрастания рабочих токов и перегрева обмоток.
  • По напряжению конденсаторы обязательно подбираются с номиналом не менее, чем в 1,5 раза выше напряжения сети, поскольку в момент пуска напряжение на самом конденсаторе всегда повышенное. Например, для однофазного напряжения 220 В рабочее напряжение конденсатора должно быть не менее 360 В, а по опыту электриков даже не менее 400 В.

Ниже мы приведем таблицу номинальных значений конденсаторов серий СВВ60 и СВВ65. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей. Серия СВВ65 отличается от серии СВВ60 металлическим корпусом. В качестве пусковых часто применяют электролитические конденсаторы серии CD60. Причем опытные профессионалы не рекомендуют использовать их в качестве рабочих, поскольку продолжительные время работы быстро выводит их из строя.

Полипропиленовые пленочные конденсаторы серий СВВ60 и СВВ65Электролитические неполярные конденсаторы серии CD60
Номинальное рабочее напряжение, В400; 450; 630220-275; 300; 450
Номинальный ряд, мкФ1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 1505; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500

Иногда бывает рациональнее использовать два и более конденсатора, чтобы получить нужную емкость. При этом они могут быть соединены последовательно или параллельно. При параллельном соединении результирующая емкость будет складываться, при последовательном она будет меньше емкости любого из конденсаторов. Для расчета данного соединения мы также подготовили для вас специальный калькулятор.

Калькулятор расчета результирующей емкости двух последовательно соединенных конденсатора

Экономьте время: отборные статьи каждую неделю по почте

Программа выбора емкости конденсатора для электродвигателя, позволяет рассчитать рабочую емкость С, при включении 3-х фазного двигателя в однофазную сеть в зависимости от типа соединения обмоток двигателя.

  1. Выбираем известную мощность или ток двигателя.
  2. Указываем напряжение однофазной сети, В.
  3. Указываем тип соединения обмоток двигателя «звезда» либо «треугольник».
  4. Нaжимаем кнопку «Считать».

Как мы видим данная программа позволяет, в кратчайшее время выбрать емкость конденсатора.

Поделиться в социальных сетях

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding» .

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Программа «Резистор v2.2» позволяет оперативно определить номинал резистора по разным видам цветовой и.

Расчеты токов короткого замыкания (ТКЗ) свыше 1000 В, требуют значительных трудозатрат и на их выполнение.

В данной статье, я хочу Вас познакомить с программой «Аврал версии 3.0.8″, кто не знает, данная.

Содержание 1. Введение2. Функциональность программы:2.1 Расчет токов КЗ в сети 0,4 кВ — трехфазных.

Обучающая программа по релейной защите и автоматике предназначена для обучения и тестирования.

Отправляя сообщение, Вы разрешаете сбор и обработку персональных данных.
Политика конфиденциальности.

Вашему вниманию представляется расчёт ёмкости конденсаторов для нормальной работы трёхфазных электродвигателей.

На двигателях с конденсаторами, включенных в однофазную сеть, предполагается уменьшение ёмкости конденсатора с увеличением оборотов двигателя.

Предложенный калькулятор предназначен для вычисления емкостей двух параллельно соединенных конденсаторов — пускового Cп и рабочего Ср.

Расчет рабочей емкости производится по формуле:

Cр=2800*I/U – если обмотки двигателя соединены “звездой”;
Cр=4800*I/U – в случае соединения обмоток “треугольником”.

Для расчёта тока используется такая формула:

где P- мощность двигателя, U- напряжение сети, cosφ-коэффициент мощности и η- коэффициент полезного действия.

Емкость пускового конденсатора подбирается в 2-3 раза большая, чем рабочая. В данном калькуляторе используется следующий расчет: Cп=2,5*Cр

Калькулятор расчета конденсатора однофазного двигателя

Однофазный двигатель Вычислитель конденсатора:

Введите входное напряжение, мощность двигателя в ваттах, КПД в процентах, частоту, затем нажмите кнопку расчета, вы получите требуемое значение емкости.

Формула для расчета конденсатора однофазного двигателя:

Изначально однофазный двигатель требует небольшого толчка ротора для вращения ротора с номинальной частотой вращения. Выбор подходящего конденсатора для однофазного двигателя действительно сложен, он может привести к запуску двигателя или нет.

Однофазная емкость C (мкФ) в микрофарадах равна произведению мощности P (Вт) в ваттах и ​​КПД η, умноженного на 1000, на произведение напряжения V (В) в квадрате вольт и частота F (Гц) . Формула для расчета емкости конденсатора

C (мкФ) = (P (W) x η x 1000) / (V (V) x V (V) x f)

Посмотрите на формулу, требуемое значение емкости прямо пропорционально мощности двигателя.Следовательно, при увеличении размера двигателя размер емкости также будет увеличиваться.

Расчет номинального напряжения конденсатора:

Номинальное напряжение конденсатора равно произведению напряжения, измеренного на обоих концах основной обмотки, в вольтах, на корень из единицы и отношение витков n квадрат.

В (К) = Vp √ (1 + n 2 )

n равно отношению витков основной / вспомогательной обмотки. Приведенная выше формула используется для определения приблизительного напряжения на конденсаторе.

Пример 1:

Рассчитайте требуемое номинальное значение емкости для однофазного, 220 В, 1 л.с., 50 Гц, 80% двигателя.

1 л.с. = 746 Вт.

Воспользуйтесь нашей формулой расчета емкости.

C (мкФ) = 746 x 80 x 1000 / (220 x 220 x 50) = 24,66 мкФ.

Следовательно, двигателю мощностью 1 л.с. требуется емкость 24,66 мкФ для плавного пуска двигателя. Но на рынке можно получить 25 мкФ.

Диапазон напряжения конденсатора должен составлять 440 В мин.

Пример 2:

Таким же образом возьмем другой пример:

Рассчитайте пусковую емкость для однофазного вентилятора 70 Вт, 220 В, 50 Гц, КПД 85%.

C (мкФ) = 70 x 80 x 1000 / (230 x 230 x 50) = 2,459 мкФ. ок. 2,5 мкФ.

Следовательно, вы можете проверить наш расчет с вашим вентилятором.

Диапазон напряжения конденсатора должен составлять 440 В мин.

Руководство по выбору пускового конденсатора

Руководство по выбору пускового конденсатора

Пусковой конденсатор используется для кратковременного сдвига фазы в пусковой обмотке однофазного электродвигателя с целью увеличения крутящего момента.Пусковые конденсаторы обладают очень большим значением емкости для своего размера и номинального напряжения. В результате они предназначены только для периодического использования. Из-за этого пусковые конденсаторы выйдут из строя после того, как будут слишком долго оставаться под напряжением из-за неисправной пусковой цепи на двигателе.

Индекс

Обзор
Пусковые и рабочие конденсаторы »
Резисторы и их размеры»
Устранение неисправностей »

Технические характеристики
Напряжение»
Емкость »
Частота (Гц)»
Тип клеммы подключения »
Форма корпуса»
Размер корпуса »


Обзор

Старт vs.Рабочие конденсаторы

Пусковые конденсаторы дают большое значение емкости, необходимое для пуска двигателя в течение очень короткого (секунд) периода времени. Они предназначены только для прерывистой работы и катастрофически выйдут из строя, если будут слишком долго находиться под напряжением. Рабочие конденсаторы используются для непрерывного управления напряжением и током обмоток двигателя и поэтому работают в непрерывном режиме. Как правило, они имеют гораздо меньшее значение емкости.


Взаимозаменяемы ли пусковой и рабочий конденсаторы?

Да и нет.В необычных обстоятельствах рабочий конденсатор может использоваться в качестве пускового конденсатора, но доступные значения намного ниже, чем значения, обычно доступные для специальных пусковых конденсаторов. Номинальные значения емкости и напряжения должны соответствовать исходным характеристикам пускового конденсатора. Пусковой конденсатор нельзя использовать в качестве рабочего конденсатора, потому что он не может выдерживать ток непрерывно (всего пару секунд).

Посмотрите видеоинструкцию ниже, чтобы узнать о различиях между пусковыми и рабочими конденсаторами.


Что такое резистор и нужен ли он?

Большинство заменяемых пусковых конденсаторов не имеют резистора. Вы можете проверить состояние старого, проверив значение сопротивления, или просто заменить его новым. Это должно быть где-то около 10-20 кОм и около 2 Вт. Резисторы обычно либо припаяны, либо обжаты на выводах. Назначение резистора — сбросить остаточное напряжение в конденсаторе после того, как он был отключен от цепи после запуска двигателя.Не все пусковые конденсаторы будут использовать один, поскольку есть другие способы сделать это. Важная часть заключается в том, что если в вашем оригинальном конденсаторе он был, вам необходимо заменить его на новый.

Узнайте, как установить спускной резистор на пусковой конденсатор.


Поиск и устранение неисправностей

Как узнать, неисправен ли мой пусковой конденсатор?

Большинство отказов конденсатора электродвигателя может быть одного из двух типов:

«Стартовый колпачок вырвался наружу!» Это то, что мы называем катастрофическим отказом.Обычно это вызвано тем, что пусковая цепь электродвигателя задействована слишком долго для кратковременного режима работы пускового конденсатора. Верхняя часть стартовой крышки буквально сорвана, а внутренности частично или полностью выброшены.

Разрыв пузыря сброса давления Точно так же, но не столь драматично, стартовая крышка может просто демонстрировать разрыв пузыря сброса давления. В любом случае легко сказать, что стартовый колпачок нуждается в замене.

Мой мотор медленно заводится.Мой пусковой конденсатор плохой?

Ответ на этот вопрос: возможно. Возможно, ваш пусковой конденсатор потерял свою номинальную емкость из-за износа и старения, или у вас могут быть другие проблемы, не связанные с конденсатором, которые связаны с другими компонентами двигателя.

Посмотрите видео ниже о том, как заменить пусковой конденсатор.


Технические характеристики

В большинстве применений пусковых конденсаторов используется номинальная емкость 50–1200 мкФ и напряжения 110/125, 165, 220/250 и 330 В переменного тока.Они также обычно всегда рассчитаны на 50 и 60 Гц. Корпуса обычно имеют круглую форму и отлиты из черного фенольного или бакелитового материалов. Концевые заделки обычно представляют собой нажимные клеммы ¼ «с двумя клеммами на каждую клемму.

Напряжение

Выберите конденсатор с номинальным напряжением, равным или превышающим номинальное напряжение конденсатора. Если вы используете конденсатор на 370 вольт, подойдет конденсатор на 370 или 440 вольт. Блок на 440 вольт действительно прослужит дольше. Конденсатор будет иметь маркированное напряжение, указывающее допустимое пиковое напряжение, а не рабочее напряжение.

Емкость

Выберите конденсатор со значением емкости (указанным в MFD, мкФ или микрофарадах), равным исходному конденсатору. Не отклоняйтесь от исходного значения, так как оно задает рабочие характеристики мотора.

Частота (Гц)

Выберите конденсатор с номинальной частотой Гц оригинала. Почти все заменяемые конденсаторы будут иметь маркировку 50/60.

Тип соединительной клеммы

Почти в каждом конденсаторе используется вставной коннектор «в виде флажка.Следующий вопрос: «Сколько клемм на клеммную колодку необходимо для двигателя приложения?» Большинство пусковых конденсаторов имеют две клеммы на стойку, а большинство рабочих конденсаторов имеют 3 или 4 клеммы на стойку. Убедитесь, что выбранный конденсатор имеет как минимум такое же количество соединительных клемм на соединительную клемму, как и у оригинального конденсатора двигателя.

Форма корпуса

Практически все пусковые конденсаторы имеют круглый корпус. Конденсаторы круглого сечения являются наиболее распространенными, но многие двигатели по-прежнему имеют овальную конструкцию.С точки зрения электричества разницы нет. Единственный вопрос здесь — это пригодность. Если пространство в монтажной коробке не ограничено, стиль корпуса значения не имеет.

Размер корпуса

Как и форма корпуса, электрические габариты не имеют значения. Выберите конденсатор, который поместится в отведенном для этого месте.


Выбор продукции

110/125 В переменного тока

220/250 В переменного тока

165V

330В

Пусковые конденсаторы двигателя

— Caldwell Electric

Пусковые конденсаторы

используются для увеличения пускового момента однофазных электродвигателей за счет увеличения тока через пусковые обмотки во время запуска.Обычно они остаются в цепи всего несколько секунд, прежде чем будут отключены центробежным или электронным переключателем внутри двигателя. Если ваш однофазный двигатель не запускается, очень часто пусковой конденсатор (если он есть) может быть неисправен. Это частый вид отказа однофазных двигателей.

Однофазный двигатель обычно имеет как пусковые, так и рабочие конденсаторы. Рабочие конденсаторы имеют меньшую емкость, чем пусковой конденсатор, и предназначены для непрерывной работы, поскольку они все время остаются в цепи.Важно никогда не использовать пусковой конденсатор вместо рабочего конденсатора, потому что пусковые конденсаторы не предназначены для непрерывной работы.

Caldwell Electric может диагностировать проблемы с электродвигателем и предложить решения для ремонта или замены. Пусковые конденсаторы также можно приобрести прямо на нашем веб-сайте на этой странице.

Выбор пускового конденсатора

Двумя наиболее важными показателями при замене конденсатора являются емкость и номинальное напряжение.Физический размер — третий критерий.

  • Емкость: Для электродвигателей это измеряется в мкФ. Обычно печатается на конденсаторе в виде числа или диапазона чисел, за которым следуют буквы MFD или мкФ. Заменяемый конденсатор должен почти точно соответствовать первоначальной емкости.
  • Номинальное напряжение: Запасной конденсатор должен иметь номинальное напряжение , по крайней мере, на больше, чем у оригинального конденсатора.Это нормально и даже лучше, если запасной конденсатор будет иметь на более высокое номинальное напряжение , чем исходный. Однако более высокое номинальное напряжение обычно приводит к образованию конденсатора большой емкости. Так что размер также следует учитывать.
  • Размер: Физический размер заменяемого конденсатора должен быть таким, чтобы он мог поместиться в корпус конденсатора двигателя. Обычно увеличение емкости или напряжения приводит к увеличению емкости конденсатора.

Однофазные электродвигатели: характеристики и применение

Там, где трехфазное питание недоступно или непрактично, на помощь приходят однофазные двигатели.Хотя им не хватает более высокого КПД, чем у их трехфазных собратьев, однофазные двигатели — правильных размеров и номиналов — могут прослужить весь срок службы при минимальном техническом обслуживании.

Иногда производственный брак может привести к преждевременному отказу двигателя. Однако большинство отказов происходит из-за неправильного применения. Обратите особое внимание на требования к применению, прежде чем выбирать двигатель для замены вышедшего из строя или для новой конструкции. Неправильный выбор типа двигателя и мощности может привести к повторному отказу двигателя и простоям оборудования.Очевидно, что вы не хотите указывать двигатель слишком маленького размера для приложения, что приведет к электрическим напряжениям, которые вызывают преждевременный отказ двигателя. Но также не следует указывать двигатель слишком мощным — либо из-за его мощности, либо из-за присущих ему конструктивных характеристик. Это также может иметь серьезные последствия. Например, двигатель с высоким заторможенным ротором и крутящим моментом пробоя может повредить оборудование, которым он управляет. Кроме того, работа двигателя при нагрузке ниже полной номинальной неэффективна, так как вы тратите деньги на потерю мощности.

Ключ: во-первых, выберите двигатель в соответствии с приложением, но, что не менее важно, необходимо понимать характеристики основных типов однофазных двигателей — характеристики, которые лежат в основе согласования двигателя с применением.

Как правило, многофазный двигатель с короткозамкнутым ротором переменного тока, подключенный к многофазной линии, развивает пусковой момент. Двигатель с короткозамкнутым ротором, подключенный к однофазной сети, не развивает пусковой крутящий момент, но, будучи запущен каким-либо внешним способом, он работает примерно как многофазный двигатель.Многие типы однофазных двигателей различаются в основном способами их запуска.

Двухфазный

Двигатель с расщепленной фазой, также называемый асинхронным двигателем / двигателем с асинхронным двигателем, вероятно, является простейшим однофазным двигателем, предназначенным для промышленного использования, хотя и с некоторыми ограничениями. Он имеет две обмотки: пусковую и главную, Рисунок 1 . Пусковая обмотка сделана из провода меньшего калибра и с меньшим количеством витков относительно основной обмотки, чтобы создать большее сопротивление, таким образом, поле пусковой обмотки находится под другим электрическим углом, чем у основной обмотки, и заставляет двигатель вращаться.Основная обмотка из более толстого провода обеспечивает работу двигателя в остальное время.

В электродвигателе с расщепленной фазой используется механизм переключения, который отключает пусковую обмотку от основной обмотки, когда электродвигатель достигает примерно 75% номинальной скорости. В большинстве случаев это центробежный выключатель на валу двигателя.

Простая конструкция двигателя с расщепленной фазой обычно делает его менее дорогим, чем другие типы однофазных двигателей для промышленного использования. Однако это также ограничивает производительность. Пусковой крутящий момент низкий, обычно от 100 до 175% от номинальной нагрузки.Кроме того, двигатель развивает высокий пусковой ток, примерно от 700 до 1000% от номинального. Следовательно, продолжительное время пуска приводит к перегреву пусковой обмотки и выходу ее из строя; поэтому не используйте этот двигатель, если вам нужен высокий пусковой момент.

Другие характеристики двигателя с расщепленной фазой: Максимальный рабочий крутящий момент составляет от 250 до 350% от нормального. Кроме того, тепловая защита затруднена, потому что высокий ток заторможенного ротора по сравнению с рабочим током затрудняет поиск устройства защиты с достаточно коротким временем срабатывания, чтобы предотвратить перегорание пусковой обмотки.И эти двигатели обычно рассчитаны на одно напряжение, что ограничивает гибкость применения.

Хорошие применения для двигателей с расщепленной фазой включают небольшие измельчители, небольшие вентиляторы и воздуходувки, а также другие приложения с низким пусковым моментом и потребляемой мощностью от 1/20 до 1/3 л.с. Избегайте применений, требующих высокой частоты цикла или большого крутящего момента.

Конденсаторный пуск / индукционный пуск

Вот настоящий двигатель широкого применения для промышленных условий. Думайте об этом как о двигателе с расщепленной фазой, но с усиленной пусковой обмоткой, которая включает в себя конденсатор в цепи для обеспечения пускового «наддува», Рисунок 2 .Как и двигатель с расщепленной фазой, двигатель с конденсаторным пуском также имеет пусковой механизм — механический или твердотельный электронный переключатель. Это отключает не только пусковую обмотку, но и конденсатор, когда двигатель достигает примерно 75% номинальной скорости.

Двигатели с конденсаторным пуском / асинхронные двигатели имеют ряд преимуществ перед двигателями с расщепленной фазой. Конденсатор включен последовательно с пусковой цепью, поэтому он создает больший пусковой крутящий момент, обычно от 200 до 400% от номинальной нагрузки. А пусковой ток, обычно от 450 до 575% от номинального, намного ниже, чем у разделенной фазы из-за большего диаметра провода в пусковой цепи.Это обеспечивает более высокую продолжительность цикла и надежную тепловую защиту.

Двигатель с запуском от конденсатора / индукционным пуском дороже, чем сопоставимый двигатель с расщепленной фазой, из-за дополнительной стоимости пускового конденсатора. Но область применения намного шире из-за более высокого пускового момента и меньшего пускового тока. Используйте двигатели в широком спектре приложений с ременным приводом, таких как небольшие конвейеры, большие нагнетатели и насосы, а также во многих приложениях с прямым или редукторным приводом. Это рабочие лошадки промышленных двигателей общего назначения.

Постоянный разделительный конденсатор

Двигатель с постоянным разделенным конденсатором (PSC), Рисунок 3 , не имеет ни пускового переключателя, ни конденсатора, предназначенного только для запуска. Вместо этого он имеет рабочий конденсатор, постоянно включенный последовательно с пусковой обмоткой. Это делает пусковую обмотку вспомогательной обмоткой, когда двигатель достигает рабочей скорости. Поскольку рабочий конденсатор должен быть рассчитан на непрерывное использование, он не может обеспечить пусковой импульс пускового конденсатора. Типичный пусковой крутящий момент двигателей PSC низкий, от 30 до 150% от номинальной нагрузки, поэтому эти двигатели не предназначены для применения в условиях, когда запускаются с трудом.Однако, в отличие от двигателей с расщепленной фазой, двигатели PSC имеют низкий пусковой ток, обычно менее 200% от номинального тока нагрузки, что делает их идеальными для приложений с высокой частотой цикла. Момент пробоя варьируется в зависимости от типа конструкции и области применения, хотя обычно он несколько ниже, чем у двигателя с капстартом.

Двигатели

PSC имеют несколько преимуществ. Им не нужен пусковой механизм, поэтому их можно легко реверсировать. Конструкции можно легко изменить для использования с регуляторами скорости. Они также могут быть разработаны для обеспечения оптимального КПД и высокого коэффициента мощности при номинальной нагрузке.И они считаются самыми надежными из однофазных двигателей, в основном потому, что не требуется пусковой выключатель.

Двигатели с постоянными разделенными конденсаторами имеют широкий спектр применения в зависимости от конструкции. К ним относятся вентиляторы, воздуходувки с низким начальным крутящим моментом и устройства с прерывистой цикличностью, такие как регулирующие механизмы, приводы ворот и открыватели гаражных ворот, многие из которых также нуждаются в мгновенном реверсировании.

Конденсаторный пуск / конденсаторный запуск Этот тип, , рис. 4 , сочетает в себе лучшее из конденсаторного двигателя / асинхронного двигателя и двигателя с постоянным разделением конденсаторов.В нем есть пусковой конденсатор, включенный последовательно со вспомогательной обмоткой, как у конденсаторного пускового двигателя, для высокого пускового момента. И, как и двигатель PSC, он также имеет рабочий конденсатор, который включен последовательно со вспомогательной обмоткой после того, как пусковой конденсатор отключен от цепи. Это допускает высокий момент пробоя или перегрузки.

Еще одно преимущество двигателя с конденсаторным пуском / конденсаторным запуском: он может быть рассчитан на более низкий ток полной нагрузки и более высокий КПД. Среди прочего, это означает, что он работает при более низкой температуре, чем другие типы однофазных двигателей сопоставимой мощности.

Единственным недостатком двигателя с капстартом и запуском по капле является его более высокая цена — в основном из-за большего количества конденсаторов и пускового выключателя. Но это электростанция, способная справиться с приложениями, слишком требовательными для любого другого типа однофазного двигателя. К ним относятся деревообрабатывающее оборудование, воздушные компрессоры, водяные насосы высокого давления, вакуумные насосы и другие приложения с высоким крутящим моментом, требующие от 1 до 10 л.с.

Расщепленный полюс

В отличие от всех рассмотренных выше типов однофазных двигателей, двигатели с расщепленными полюсами имеют только одну главную обмотку и не имеют пусковой обмотки, Рисунок 5 .Запуск осуществляется с помощью конструкции, в которой непрерывная медная петля огибает небольшую часть каждого полюса двигателя. Это «затеняет» эту часть полюса, заставляя магнитное поле в кольцевой области отставать от поля в неокрашенной части. Реакция двух полей заставляет вал вращаться.

Поскольку электродвигатель с экранированными полюсами не имеет пусковой обмотки, пускового переключателя или конденсатора, он электрически прост и недорог. Кроме того, скорость можно регулировать просто путем изменения напряжения или с помощью многоточечной обмотки.С механической точки зрения конструкция двигателя с расщепленными полюсами позволяет производить крупносерийное производство. Фактически, это обычно считается «одноразовыми» двигателями — их намного дешевле заменить, чем ремонтировать.

Двигатель с расщепленными полюсами имеет много положительных характеристик, но также имеет ряд недостатков. Его низкий пусковой крутящий момент обычно составляет от 25 до 75% крутящего момента при полной нагрузке. Это двигатель с высоким скольжением и скоростью вращения на 7–10% ниже синхронной скорости. Кроме того, он очень неэффективен, обычно ниже 20%.

Низкая начальная стоимость подходит для двигателей с расщепленными полюсами для маломощных или легких условий эксплуатации.Возможно, наиболее часто они используются в многоскоростных вентиляторах для домашнего использования. Но низкий крутящий момент, низкая эффективность и менее прочные механические характеристики делают двигатели с экранированными полюсами непрактичными для большинства промышленных или коммерческих применений, где нормой является более высокая частота цикла или непрерывный режим работы.

Приведенная выше информация содержит рекомендации по определению правильного типа двигателя для вашего приложения. Однако есть особые случаи и приложения, в которых допустимо отклонение от этих рекомендаций. Обязательно обратитесь к производителю двигателя за технической поддержкой в ​​этих областях.

Конденсаторы

Пусковой конденсатор. Электролитический пусковой конденсатор помогает двигателю достичь наиболее выгодных фазовых углов между пусковой и главной обмотками для достижения максимального крутящего момента заторможенного ротора на каждый ампер заторможенного ротора. Он отключается от цепи пуска, когда двигатель достигает примерно 75% скорости полной нагрузки.

Пусковой конденсатор рассчитан на кратковременный режим работы. Продолжительное приложение напряжения к конденсатору приведет к преждевременному выходу из строя, если не немедленному разрушению.

Типичные характеристики пусковых конденсаторов двигателя находятся в диапазоне от 100 до 1000 мкФ (ёмкость) и от 115 до 125 В переменного тока. Однако для специальных приложений требуются конденсаторы на напряжение от 165 до 250 В переменного тока, которые физически больше, чем конденсаторы с более низким номинальным напряжением при той же емкости. Емкость — это мера того, сколько заряда конденсатор может хранить по отношению к приложенному напряжению.

Рабочий конденсатор. Конструкция аналогична пусковым конденсаторам, за исключением электролита.Они предназначены для непрерывной работы в цепи запуска конденсаторного двигателя / двигателя с конденсаторным питанием. Они выдерживают более высокие напряжения в диапазоне от 250 до 370 В переменного тока. У них также меньшая емкость, обычно менее 65 мкФ.

Кевин Хейнеке — инженер-электрик в AC Motor Group, Leeson Electric Corp., Графтон, Висконсин. Он проработал в Лисоне 8 лет и имеет степень инженера-электрика в Инженерной школе Милуоки, а также получил степень младшего специалиста по электромеханической технологии Технического колледжа Морейн Парк.

Статьи по теме

Двигатели и приводы

Пуск однофазного двигателя — нарушение напряжения

Основы пуска однофазного двигателя: Однофазный двигатель, подключенный к однофазной сети, не будет вращаться, поскольку обмотки не создают вращающееся магнитное поле. В течение одного полупериода сигнала переменного тока крутящий момент будет создаваться в одном направлении, а затем в противоположном направлении в течение следующего полупериода, тем самым нейтрализуя крутящий момент ротора.Однако двигатель можно повернуть вручную, и он продолжит вращаться в том направлении, в котором был повернут. Это ненадежный способ запуска двигателя. Для запуска двигателя необходимо создать вращающееся магнитное поле. . Есть несколько различных способов реализовать подключение однофазного двигателя, которое приводит к вращающемуся магнитному полю. Их:

* Конденсаторный пуск Мотор

* Навсегда Двигатель с разделенным конденсатором

* Конденсаторный пусковой конденсаторный двигатель

* Двигатель с разделенной фазой

Конденсаторный пусковой двигатель

Конденсаторные пусковые двигатели — это однофазные асинхронные двигатели с двумя обмотками — основная обмотка и пусковая обмотка, в которых пусковая обмотка имеет последовательно соединенный конденсатор .Ток, протекающий через пусковую обмотку (с конденсатором), будет иметь разность фазового угла 90 градусов (в идеале) по сравнению с током, протекающим через основную обмотку. Из-за этой разности фаз создается результирующее вращающееся магнитное поле статора, которое вращает ротор. Схема однофазного двигателя с конденсаторным пуском показана ниже.

Конденсаторный пусковой двигатель

После запуска двигателя и достижения желаемой скорости центробежный переключатель, установленный на роторе, размыкает переключатель, тем самым отключая конденсатор от цепи. Такое расположение позволяет использовать конденсатор с кратковременным номиналом и, следовательно, снизить стоимость двигателя.

Конденсаторный пуск двигателя — Диаграмма вектора

Двигатели с конденсаторным пуском используются для жестких пусковых нагрузок, таких как компрессоры, конвейеры, насосы и некоторые машины инструменты.

Двигатели с постоянным разделенным конденсатором

Двигатели с постоянным разделенным конденсатором (PSC) имеют две обмотки, которые называются основной и вспомогательной обмотками. Конденсатор постоянно включен последовательно со вспомогательной обмоткой. Основная и вспомогательная обмотки электрически установлены под углом 90 градусов. Кроме того, из-за наличия конденсатора ток, протекающий через вспомогательную обмотку, будет опережать ток в основной обмотке (ток в конденсаторе опережает напряжение). Благодаря этому в статоре создается чистое вращающееся магнитное поле, которое заставляет ротор вращаться.

Паспортная табличка двигателя с постоянным разделенным конденсатором показана выше. В этом случае производитель рекомендует конденсатор емкостью 15 мкФ с номинальным напряжением 370 В переменного тока.

Двигатели с постоянным разделенным конденсатором (PSC) Двигатели с постоянными разделенными конденсаторами (PSC) — фазовая диаграмма

Выбор конденсатора — это компромисс между стоимостью, пусковым моментом и рабочими характеристиками. Двигатели PSC тихие и обладают высоким КПД. Двигатели PSC используются в вентиляторах, нагнетателях в системах отопления и кондиционирования воздуха.

PSC Показан двигатель с подключенным конденсатором

Конденсатор Пусковой Конденсатор Рабочий Двигатель

Сбалансированная двухфазная работа двигателя при пуске и на другой скорости может быть достигнута путем параллельного подключения двух конденсаторов при запуске, в результате чего конденсатор запускает двигатель .При запуске оба конденсатора будут включены в цепь, и как только скорость достигнет примерно 80%, пусковой конденсатор откроется, и в цепи будет только рабочий конденсатор. Пусковой конденсатор представляет собой большой электролитический конденсатор, а рабочий конденсатор обычно из маслонаполненной бумаги / полимера с низкими потерями и меньшей стоимости. Большой пусковой конденсатор дает двигателю больший пусковой момент, а рабочий конденсатор используется для улучшения рабочих характеристик.

Конденсаторные двигатели с двумя номиналами работают тихо, плавно и имеют более высокий КПД.

конденсатор пусковой конденсатор запуск двигателя

Мотор с разделенной фазой

Асинхронный двигатель с расщепленной фазой имеет две обмотки — основную и пусковую. В пусковой обмотке используются провода меньшего размера (более тонкие), которые имеют более высокое сопротивление и меньшее количество витков (меньшая индуктивность и меньшее соотношение X / R), чем основная обмотка. Это приводит к тому, что ток пусковой обмотки будет больше совпадать по фазе с приложенным напряжением по сравнению с основной обмоткой. Эта разность фаз, которая не является идеальной 90 градусами, а больше примерно 30 градусов или меньше, достаточна для создания небольшого вращающегося магнитного поля и запуска двигателя.Крутящий момент для таких двигателей будет низким () из-за неидеальной разности фаз между токами обмоток.

Асинхронный двигатель с расщепленной фазой

После запуска двигателя установленный на роторе центробежный выключатель отключает пусковую обмотку, и двигатель продолжает работать с основной обмоткой. Пусковой ток такого двигателя обычно выше, чем у конденсаторного пускового двигателя, в то время как рабочие характеристики такие же хорошие, как у других типов однофазных пускателей.

Схема мотор-вектор с расщепленной фазой

Асинхронные двигатели с расщепленной фазой используются для запуска легко запускаемых нагрузок, таких как вентиляторы, пилы и т. Д.

Дополнительная информация : Калькулятор двигателя, Калькулятор пускового тока двигателя

Однофазные двигатели переменного тока (часть 2)




(продолжение части 1)

ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ ДВИГАТЕЛЕЙ С РАЗДЕЛЕННОЙ ФАЗКОЙ

==


FGR.26 Определение направления вращения для двигателя с расщепленной фазой.

==


FGR. 27 А конденсаторный двигатель с конденсаторным запуском.

==


FGR. 28 Конденсаторный пуск Конденсаторный двигатель с дополнительным пуском конденсатор.

==


FGR. 29 Потенциальные пусковые реле.

==


FGR. 30 Подключение реле потенциала.

==

Направление вращения однофазного двигателя в целом можно определить когда мотор подключен.

Направление вращения определяется обращением к задней или задней части мотор. FGR. 26 показана схема подключения для вращения. Если по часовой стрелке вращение желательно, T5 должен быть соединен с T1. Если вращение против часовой стрелки желательно, T8 (или T6) должен быть подключен к T1. Эта схема подключения Предполагается, что двигатель содержит два набора рабочих и два набора пусковых обмоток. Тип используемого двигателя будет определять фактическое подключение.

Например, FGR.24 показано подключение двигателя с двумя рабочими обмотками. и только один запуск намотки. Если бы этот двигатель был подключен по часовой стрелке вращения, клемма T5 должна быть подключена к T1, а клемма T8 должен быть подключен к T2 и T3. Если вращение против часовой стрелки желательно, клемма T8 должна быть подключена к T1, а клемма T5 должен быть подключен к T2 и T3.

КОНДЕНСАТОРНО-ПУСКОВЫЕ МОТОРЫ КОНДЕНСАТОРА

Хотя двигатель с конденсаторным пуском работает от конденсатора и является двигателем с расщепленной фазой, он работает по другому принципу, чем индукционный запуск с сопротивлением. двигатель или асинхронный двигатель с конденсаторным пуском.Конденсатор-пуск, конденсатор-бег двигатель сконструирован таким образом, что его пусковая обмотка остается под напряжением всегда. Конденсатор включен последовательно с обмоткой для обеспечения постоянный ведущий ток в пусковой обмотке (FGR.27). Поскольку пусковая обмотка все время находится под напряжением, центробежный переключатель не необходимо для отключения пусковой обмотки при приближении двигателя к полной скорости.

Конденсатор, используемый в этом типе двигателя, обычно заполнен маслом. типа, так как он предназначен для постоянного использования.Исключение из этого общего Правило — это небольшие двигатели с дробной мощностью, используемые в реверсивном потолке поклонники. Эти вентиляторы имеют низкое потребление тока и используют электролитический конденсатор переменного тока. чтобы сэкономить место.

Конденсаторный двигатель с конденсаторным пуском на самом деле работает по принципу вращающегося магнитного поля в статоре. Поскольку и запускающие, и пусковые обмотки остаются под напряжением все время, магнитное поле статора продолжает вращаться и двигатель работает как двухфазный двигатель.У этого мотора отличный запуск и рабочий крутящий момент. Он тих в работе и имеет высокий КПД. Поскольку конденсатор все время остается подключенным к цепи, коэффициент мощности двигателя близок к единице.

Хотя конденсаторный двигатель с конденсаторным пуском не требует центробежного выключатель для отключения конденсатора от пусковой обмотки, некоторые двигатели используйте второй конденсатор во время пускового периода, чтобы улучшить пуск крутящий момент (FGR.28).

Хороший пример этого можно найти на компрессоре системы кондиционирования. Блок кондиционирования предназначен для работы от однофазной сети. Если двигатель не герметичен, для отключения используется центробежный выключатель пусковой конденсатор из цепи, когда двигатель достигает примерно 75% номинальной скорости. Однако для герметичных двигателей необходимо использовать некоторые тип внешнего переключателя для отключения пускового конденсатора от цепи.

Конденсаторный двигатель, работающий от конденсатора, или постоянный разделенный конденсатор двигатель, как его обычно называют в системах кондиционирования и охлаждения промышленность, как правило, использует потенциальное пусковое реле для отключения пусковой конденсатор, когда нельзя использовать центробежный выключатель.Потенциал пусковое реле, FGR. 29A и B, работает, обнаруживая увеличение напряжение, возникающее в пусковой обмотке при работе двигателя. Схема Схема потенциальной цепи пускового реле приведена на FGR. 30. Внутри схемы реле потенциала используется для отключения пускового конденсатора от цепи когда двигатель достигает 75% своей полной скорости. Пусковое реле Катушка SR подключена параллельно пусковой обмотке двигателя.Нормально замкнутый контакт SR включен последовательно с пусковым конденсатором. Когда контакт термостата замыкается, питание подается как на рабочий, так и на рабочий цикл. пусковые обмотки. На этом этапе подключены как пусковой, так и рабочий конденсаторы. в цепи.

Когда ротор начинает вращаться, его магнитное поле индуцирует напряжение в пусковая обмотка, создавая более высокое напряжение на пусковой обмотке чем приложенное напряжение. Когда двигатель разогнался примерно до 75% от на полной скорости, напряжение на пусковой обмотке достаточно высокое, чтобы подать напряжение на катушку реле потенциала.Это вызывает нормально закрытый Контакт SR для размыкания и отключения пускового конденсатора от цепи. Поскольку пусковая обмотка этого двигателя никогда не отключается от линия питания, катушка потенциального пускового реле остается под напряжением пока двигатель работает.

===


FGR. 31 Затененный полюс.


FGR. 32 Затеняющая катушка противодействует изменению магнитного потока при увеличении тока.


FGR.34 Затеняющая катушка препятствует изменению магнитного потока при уменьшении тока.


FGR. 33 Существует противодействие магнитному потоку, когда ток не меняется.

====

ИНДУКЦИОННЫЕ ДВИГАТЕЛИ С ТЕНЕННЫМИ ПОЛЮСАМИ

Асинхронный двигатель с расщепленными полюсами популярен благодаря своей простоте. и долгая жизнь. Этот двигатель не содержит пусковых обмоток или центробежного переключателя. Он содержит ротор с короткозамкнутым ротором и работает по принципу вращающегося магнитное поле, создаваемое затеняющей катушкой, намотанной с одной стороны каждого полюса кусок.

Двигатели с расщепленными полюсами обычно представляют собой двигатели с дробной мощностью, используемые для приложения с низким крутящим моментом, такие как рабочие вентиляторы и воздуходувки.

КАТУШКА ОТТЕНКИ

Затеняющая катушка намотана на один конец полюсного наконечника (FGR. 31). На самом деле это большая петля из медной проволоки или медной ленты. Два конца соединены, чтобы сформировать полную цепь. Затеняющая катушка действует как трансформатор с закороченной вторичной обмоткой.Когда ток переменного тока форма волны увеличивается от нуля к своему положительному пику, магнитное поле создается в полюсе. Когда магнитные линии потока прорезают затеняющая катушка, в катушке индуцируется напряжение. Поскольку катушка низкая сопротивление короткому замыканию, в контуре протекает большое количество тока. Этот ток вызывает сопротивление изменению магнитного потока (FGR. 32). Пока в затеняющей катушке наведено напряжение, будет противодействие изменению магнитного потока.

Когда переменный ток достигает своего пикового значения, он больше не меняется, и никакое напряжение не индуцируется в затеняющей катушке. Поскольку нет протекает ток в затеняющей катушке, нет противодействия магнитному поток. Магнитный поток полюсного наконечника теперь однороден по полюсу. лицо (ЛГР. 33).

Когда переменный ток начинает уменьшаться от пикового значения обратно в сторону нуля магнитное поле полюсного наконечника начинает схлопываться.Напряжение снова вводится в затеняющую катушку. Это индуцированное напряжение создает ток, противодействующий изменению магнитного потока (FGR. 34). Это вызывает магнитный поток, который должен быть сосредоточен в заштрихованной части полюса кусок.

Когда переменный ток проходит через ноль и начинает увеличиваться отрицательное направление, происходит тот же набор событий, за исключением того, что полярность магнитного поля обратное. Если бы эти события были просмотрены в быстрый порядок, магнитное поле будет видно, чтобы вращаться поперек лица полюса.

==


FGR. 35 Четырехполюсный асинхронный двигатель с расщепленными полюсами.

==


FGR. 36 Обмотка статора и ротор асинхронного двигателя с экранированными полюсами ..

===

СКОРОСТЬ

Скорость асинхронного двигателя с расщепленными полюсами определяется тем же Факторы, определяющие синхронную скорость других асинхронных двигателей: частота и количество полюсов статора.

Двигатели с расщепленными полюсами обычно имеют четырех- или шестиполюсные двигатели.FGR. 35 показан чертеж четырехполюсного асинхронного двигателя с расщепленными полюсами.

ОБЩИЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ

Двигатель с расщепленными полюсами содержит стандартный ротор с короткозамкнутым ротором. Количество крутящего момента определяется силой магнитного поля статора, напряженности магнитного поля ротора и разность фазовых углов между магнитным потоком ротора и статора. Индукция заштрихованного полюса двигатель имеет низкий пусковой и рабочий крутящий момент.

Направление вращения определяется направлением, в котором вращающееся магнитное поле движется по лицевой стороне полюса. Ротор поворачивается направление показано стрелкой на FGR. 35.

Направление можно изменить, сняв обмотку статора и повернув это вокруг. Однако это не обычная практика. Как правило, Асинхронный двигатель с расщепленными полюсами считается нереверсивным. FGR. 36 показаны обмотка статора и ротор асинхронного двигателя с экранированными полюсами.

==


FGR. 37 Трехскоростной мотор.

==

МНОГОСКОРОСТНЫЕ ДВИГАТЕЛИ

Есть два основных типа многоскоростных однофазных двигателей. Один из них последовательный тип полюса, а другой — запуск конденсатора со специальной обмоткой. конденсаторный двигатель или асинхронный двигатель с экранированными полюсами. Последующий полюс однофазный двигатель работает, реверсируя ток через переменный полюсов и увеличение или уменьшение общего количества полюсов статора.В последующий полюсный двигатель используется там, где необходимо поддерживать высокий крутящий момент. на разных скоростях; например, в двухскоростных компрессорах для центрального кондиционеры.

МНОГОСКОРОСТНЫЕ ДВИГАТЕЛИ ВЕНТИЛЯТОРА

Многоскоростные двигатели вентиляторов используются уже много лет. Они вообще намотать от двух до пяти ступеней скорости и задействовать вентиляторы и беличью клетку воздуходувки. Схематический чертеж трехскоростного двигателя показан на FGR. 37. Обратите внимание, что обмотка хода была выбрана для получения низкого, среднего и высокоскоростной.Пусковая обмотка подключена параллельно ходовой обмотке. раздел. Другой конец провода пусковой обмотки подсоединяется к внешнему маслонаполненный конденсатор. Этот двигатель изменяет скорость, добавляя индуктивность последовательно с ходовой обмоткой. Фактическая рабочая обмотка для этого двигателя между выводами отмечены высокий и общий. Обмотка, показанная между высокий и средний соединены последовательно с обмоткой главного хода.

Когда поворотный переключатель установлен в положение средней скорости, индуктивное сопротивление этой катушки ограничивает количество тока, протекающего через ходовая обмотка.При уменьшении тока обмотки хода сила его магнитного поля уменьшается, и двигатель производит меньший крутящий момент. Этот вызывает большее скольжение, и скорость двигателя снижается.

Если поворотный переключатель установлен в нижнее положение, индуктивность увеличивается. вставлены последовательно с ходовой обмоткой. Это приводит к меньшему току через обмотку хода и еще одно снижение крутящего момента. Когда крутящий момент уменьшается, скорость двигателя снова уменьшается.

Обычные скорости для четырехполюсного двигателя этого типа: 1625, 1500 и 1350. Об / мин. Обратите внимание, что этот двигатель не имеет широких диапазонов между скоростями, поскольку было бы в случае с последующим полюсным двигателем. Большинство асинхронных двигателей перегрев и повреждение обмотки двигателя, если скорость была снижена до этого степень. Однако этот тип двигателя имеет гораздо более высокое сопротивление обмоток. чем у большинства моторов. Ходовые обмотки большинства двигателей с расщепленной фазой имеют провод сопротивление от 1 до 4 Ом.Этот двигатель обычно имеет сопротивление От 10 до 15 Ом в обмотке. Это высокий импеданс обмоток что позволяет двигателю работать таким образом без повреждений.

Поскольку этот двигатель предназначен для замедления при добавлении нагрузки, он не работает. используется для работы с нагрузками с высоким крутящим моментом — только с нагрузками с низким крутящим моментом, такими как вентиляторы и воздуходувки.

ОДНОФАЗНЫЕ СИНХРОННЫЕ ДВИГАТЕЛИ

Однофазные синхронные двигатели малы и развивают только дробную Лошадиные силы.Они работают по принципу вращающегося магнитного поля. разработан статором с расщепленными полюсами. Хотя они будут работать синхронно скорости, они не требуют постоянного тока возбуждения. Они используются там, где постоянная требуется скорость, например, в часовых двигателях, таймерах и записывающих приборах, и как движущая сила для маленьких вентиляторов, потому что они маленькие и недорогие. для производства. Есть два основных типа синхронных двигателей: Уоррен, или двигатель General Electric, и двигатель Holtz.Эти двигатели также упоминаются как гистерезисные двигатели.

==


FGR. 38 Мотор Уоррена.

==


FGR. 39 Мотор Holtz.

==


FGR. 40 Якорь и щетки универсального двигателя.

==


FGR. 41 Компенсирующая обмотка включена последовательно с обмотка возбуждения.

==

УОРРЕН МОТОРС

Двигатель Уоррена состоит из ламинированного сердечника статора и одного катушка.Катушка обычно наматывается для работы на переменном токе 120 В. Ядро содержит две опоры, каждая из которых разделена на две секции.

Половина каждого полюсного наконечника содержит затеняющую катушку для вращения магнитное поле (FGR. 38). Поскольку статор разделен на два полюса, скорость синхронного поля составляет 3600 об / мин при подключении к 60 Гц.

Разница между двигателями Уоррена и Хольца заключается в типе ротора. использовал. Ротор двигателя Уоррена построен путем укладки закаленных стальные пластины на валу ротора.Эти диски имеют высокий гистерезис. потеря. Пластины образуют две поперечины для ротора. Когда питание подключено к двигателю вращающееся магнитное поле индуцирует напряжение в роторе, и создается сильный пусковой крутящий момент, заставляющий ротор ускоряться до почти синхронной скорости. Как только двигатель разгонится до почти синхронного скорости, поток вращающегося магнитного поля следует по пути минимума реактивное сопротивление (магнитное сопротивление) через две поперечины.Это вызывает ротор блокируется синхронно с вращающимся магнитным полем, а двигатель работает со скоростью 3600 об / мин. Эти двигатели часто используются с небольшими зубчатыми передачами. снизить скорость до желаемого уровня.

ДВИГАТЕЛИ HOLTZ

В двигателе Holtz используется ротор другого типа (FGR. 39). Этот ротор вырезан таким образом, чтобы образовалось шесть прорезей. Эти слоты образуют шесть выступающие (выступающие или выступающие) полюса ротора. Обмотка типа «беличья клетка» создается путем вставки металлической планки в нижнюю часть каждого слота.Когда питание подключено к двигателю, обмотка с короткозамкнутым ротором обеспечивает крутящий момент, необходимый для начала вращения ротора. Когда ротор приближается синхронная скорость, выступающие полюса будут синхронизироваться с полюсами поля каждый полупериод. Это обеспечивает скорость ротора 1200 об / мин (одна треть от синхронная скорость) для двигателя.

УНИВЕРСАЛЬНЫЕ ДВИГАТЕЛИ

Универсальный двигатель часто называют двигателем переменного тока. это очень похож на двигатель серии постоянного тока по своей конструкции в том, что он содержит раневая арматура и кисти (FGR.40). Однако универсальный двигатель имеет добавление компенсирующей обмотки. Если был подключен двигатель постоянного тока к переменному току двигатель будет плохо работать по нескольким причинам. Обмотки якоря будут иметь большое индуктивное сопротивление. при подключении к переменному току. Кроме того, полевые столбы большинство машин постоянного тока содержат цельнометаллические полюсные наконечники. Если бы поле было подключено к переменному току большое количество энергии будет потеряно из-за индукции вихревых токов в полюсах.Универсальные двигатели содержат ламинированный сердечник для предотвращения Эта проблема. Компенсирующая обмотка намотана на статор и функционирует для противодействия индуктивному сопротивлению обмотки якоря.

Универсальный двигатель назван так потому, что он может работать от переменного или постоянного тока. Напряжение. При работе от постоянного тока компенсирующая обмотка включен последовательно с последовательной обмоткой возбуждения (FGR. 41).

==


FGR.42 Компенсация проводимости.

==


FGR. 43 Индуктивная компенсация.

==


FGR. 44 Использование поля серии для установки кистей в нейтральной плоскости должность.

==

ПОДКЛЮЧЕНИЕ КОМПЕНСАЦИОННОЙ ОБМОТКИ ПЕРЕМЕННОГО ТОКА

Когда универсальный двигатель работает от сети переменного тока, компенсирующий обмотку можно подключить двумя способами. Если он подключен последовательно с якорь, как показано на FGR.42, это называется компенсацией проводимости.

Компенсирующая обмотка также может быть соединена путем короткого замыкания ее выводов вместе. как показано в FGR. 43. При таком подключении обмотка действует как закороченная вторичная обмотка трансформатора. Наведенный ток позволяет обмотка должна работать при таком подключении. Эта связь известна как индуктивная компенсация. Индуктивная компенсация не может использоваться, когда двигатель подключен к постоянному току.

НЕЙТРАЛЬНАЯ ПЛОСКОСТЬ

Так как универсальный двигатель содержит намотанный якорь, коллектор и щетки, щетки должны быть установлены в положение нейтральной плоскости. Этот может быть выполнено в универсальном двигателе аналогично настройке нейтральная плоскость машины постоянного тока. При установке щеток на нейтраль положение плоскости в универсальном двигателе, последовательное или компенсирующее можно использовать обмотку. Чтобы установить кисти в нейтральную плоскость, используйте последовательная обмотка (FGR.44), переменный ток подключен к якорю. ведет. К последовательной обмотке подключают вольтметр. Напряжение тогда наносится на арматуру. Затем положение щетки перемещается, пока вольтметр не подключенное к серии поле достигает нулевой позиции. (Нулевая позиция достигается, когда вольтметр достигает своей нижней точки.)

===


FGR. 45: Использование компенсирующей обмотки для установки щеток в нейтральную плоскость должность.

===

Если компенсирующая обмотка используется для установки нейтральной плоскости, то попеременно на якорь снова подключается ток и подключается вольтметр к компенсационной обмотке (FGR. 45). Затем применяется переменный ток. к якорю, а щетки перемещают до тех пор, пока вольтметр не покажет его максимальное или пиковое напряжение.

РЕГУЛИРОВКА СКОРОСТИ

Очень плохая регулировка скорости универсального двигателя.Поскольку это у серийного двигателя такая же плохая регулировка скорости, как у серийного двигателя постоянного тока. Если универсальный двигатель подключен к малой нагрузке или без нагрузки, его скорость практически неограничен. Этот двигатель нередко эксплуатируется при несколько тысяч оборотов в минуту. Универсальные двигатели используются в количество переносных устройств, отличающихся высокой мощностью и малым весом. необходимо, например, буровые электродвигатели, пилы для профессионального использования и пылесосы. Универсальный двигатель способен производить большую мощность для своего размера и веса, потому что его высокой рабочей скорости.

ИЗМЕНЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ

Направление вращения универсального двигателя можно изменить в таким же образом, как и изменение направления вращения двигателя постоянного тока. Чтобы изменить направление вращения, измените выводы якоря относительно к полю ведет.

РЕЗЮМЕ

• Не все однофазные двигатели работают по принципу вращающегося магнитного поле.

• Двигатели с разделенной фазой запускаются как двухфазные двигатели, создавая противофазу. условие тока в обмотке хода и тока в пуске обмотка.

• Сопротивление провода в пусковой обмотке пускового резистора. Асинхронный двигатель используется для создания разности фаз между ток в пусковой обмотке и ток в пусковой обмотке.

• В асинхронном двигателе с конденсаторным пуском используется электролитический конденсатор переменного тока. для увеличения разности фаз между пусковым и рабочим током. Это вызывает увеличение пускового момента.

• Максимальный пусковой момент для двигателя с расщепленной фазой достигается, когда Пусковой ток обмотки и ток рабочей обмотки сдвинуты по фазе на 90 ° с друг с другом.

• Большинство асинхронных двигателей с резистивным пуском и индукционных двигателей с конденсаторным пуском. двигатели используют центробежный переключатель для отключения пусковых обмоток, когда двигатель достигает примерно 75% скорости при полной нагрузке.

• Конденсаторный двигатель с конденсаторным пуском работает как двухфазный двигатель. потому что и пусковая, и пусковая обмотки остаются под напряжением во время работы двигателя.

• В большинстве электродвигателей с конденсаторным пуском используется масляный конденсатор переменного тока. соединены последовательно с пусковой обмоткой.

• Конденсатор конденсаторного пускового конденсаторного двигателя помогает исправить коэффициент мощности.

• Асинхронные двигатели с расщепленными полюсами работают по принципу вращающегося магнитное поле.

• Вращающееся магнитное поле асинхронного двигателя с экранированными полюсами создается. разместив затемняющие петли или катушки на одной стороне полюсного наконечника.

• Синхронная скорость возбуждения однофазного двигателя определяется количество полюсов статора и частота приложенного напряжения.

• Последовательные полюсные двигатели используются, когда требуется изменение скорости двигателя. и должен поддерживаться высокий крутящий момент.

• Двигатели многоскоростных вентиляторов состоят из последовательного соединения обмоток. с обмоткой главного хода.

• Двигатели многоскоростных вентиляторов имеют обмотки статора с высоким сопротивлением для предотвращения их от перегрева при уменьшении их скорости.

• Направление вращения двигателей с расщепленной фазой изменяется реверсированием. пусковая обмотка по отношению к ходовой обмотке.

• Двигатели с расщепленными полюсами обычно считаются нереверсивными.

• Существует два типа однофазных синхронных двигателей: Уоррена и Holtz.

• Однофазные синхронные двигатели иногда называют двигателями с гистерезисом.

• Двигатель Уоррена работает со скоростью 3600 об / мин.

• Двигатель Holtz работает со скоростью 1200 об / мин.

• Универсальные двигатели работают от постоянного или переменного тока.

• Универсальные двигатели содержат намотанный якорь и щетки.

• Универсальные двигатели также называются двигателями серии переменного тока.

• Универсальные двигатели имеют компенсирующую обмотку, которая помогает преодолевать индукционные реактивное сопротивление.

• Направление вращения универсального двигателя можно изменить реверсированием. якорь ведет относительно проводов возбуждения.

ВИКТОРИНА

1. Какие три основных типа двигателей с расщепленной фазой?

2.Напряжения в двухфазной системе на сколько градусов не совпадают по фазе. друг с другом?

3. Как соединены пусковая и рабочая обмотки двигателя с расщепленной фазой? по отношению друг к другу?

4. Для создания максимального пускового момента в двигателе с расщепленной фазой, на сколько градусов не совпадает по фазе должны запускаться и запускаться токи обмотки быть друг с другом?

5. В чем преимущество асинхронного двигателя с конденсаторным пуском перед индукционный двигатель с резистивным пуском?

6.В среднем, на сколько градусов не совпадают по фазе друг с другом пусковые и управляющие токи обмотки в асинхронном двигателе с резистивным пуском?

7. Какое устройство используется для отключения пусковых обмоток цепи? в большинстве негерметичных асинхронных двигателей с конденсаторным пуском?

8. Почему двигатель с расщепленной фазой продолжает работать после пусковых обмоток были отключены от цепи?

9. Как можно изменить направление вращения двигателя с расщепленной фазой?

10.Если двигатель с двойным напряжением и расщепленной фазой должен работать от высокого напряжения, как связаны друг с другом ходовые обмотки?

11. При определении направления вращения двигателя с расщепленной фазой, следует ли смотреть на двигатель спереди или сзади?

12. Какой тип двигателя с расщепленной фазой обычно не содержит центробежного выключатель?

13. Каков принцип работы конденсаторно-пускового конденсатора? запустить мотор?

14.Что заставляет магнитное поле вращаться по индукции с заштрихованными полюсами мотор?

15. Как изменить направление вращения асинхронного двигателя с экранированными полюсами? быть изменен?

16. Как изменяется скорость последующего полюсного двигателя?

17. Почему многоскоростной вентиляторный двигатель может работать на более низкой скорости, чем большинство других асинхронные двигатели без вреда для обмоток двигателя?

18. Какая скорость работы мотора Уоррена?

19.Какая скорость работы мотора Хольца?

20. Почему электродвигатель серии переменного тока часто называют универсальным электродвигателем?

21. Какова функция компенсирующей обмотки?

22. Как изменить направление вращения универсального двигателя?

23. Когда двигатель подключен к постоянному напряжению, как должна компенсировать обмотку подключать? 24. Объясните, как установить положение нейтральной плоскости. кистей, используя поле серии.

25. Объясните, как установить положение нейтральной плоскости с помощью компенсирующего обмотка.

ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ:

Вы — подрядчик по электрике, и вас вызвали на дом. установить скважинный насос. Домовладелец купил насос, но делает не знаю как его подключить. Вы открываете крышку клеммной коробки и обнаружите, что двигатель имеет 8 клеммных выводов, помеченных с T1 по T8. Двигатель должен быть подключен к напряжению 240 В.В настоящее время Т-выводы подключены следующим образом: T1, T3, T5 и T7 соединены вместе; и T2, T4, T6 и Т8 соединены вместе. Линия L1 подключена к группе клемм с T1, а линия L2 подключена к группе клемм с T2. Является нужно ли поменять провода для работы от 240 В? Если да, то как они связаны?

Однофазные асинхронные двигатели | Двигатели переменного тока

Трехфазный двигатель может работать от однофазного источника питания.Однако он не запускается самостоятельно. Его можно запустить вручную в любом направлении, набрав скорость за несколько секунд. Он будет развивать только 2/3 номинальной мощности 3-φ, потому что одна обмотка не используется.

3-фазный двигатель работает от 1-фазной мощности, но не запускается

Одна катушка однофазного двигателя

Одинарная катушка однофазного асинхронного двигателя создает не вращающееся магнитное поле, а пульсирующее поле, достигающее максимальной напряженности при электрическом напряжении 0 ° и 180 °.

Однофазный статор создает невращающееся пульсирующее магнитное поле

Другая точка зрения состоит в том, что одиночная катушка, возбуждаемая однофазным током, создает два вектора магнитного поля, вращающихся в противоположных направлениях, совпадающих дважды за оборот при 0 ° (рисунок выше-a) и 180 ° (рисунок e). Когда векторы поворачиваются на 90 ° и -90 °, они отменяются на рисунке c.

При 45 ° и -45 ° (рисунок b) они частично складываются по оси + x и сокращаются по оси y.Аналогичная ситуация наблюдается на рисунке d. Сумма этих двух векторов — это вектор, неподвижный в пространстве, но чередующийся во времени. Таким образом, пусковой крутящий момент не создается.

Однако, если ротор вращается вперед со скоростью немного меньшей, чем синхронная скорость, он будет развивать максимальный крутящий момент при 10% скольжении относительно вектора прямого вращения. Меньший крутящий момент будет развиваться выше или ниже 10% скольжения.

Ротор будет испытывать скольжение на 200–10% относительно вектора магнитного поля, вращающегося в противоположных направлениях.Небольшой крутящий момент (см. Кривую зависимости крутящего момента от скольжения), за исключением двукратной пульсации частоты, создается вектором, вращающимся в противоположных направлениях. Таким образом, однофазная катушка будет развивать крутящий момент после запуска ротора.

Если ротор запускается в обратном направлении, он будет развивать такой же большой крутящий момент, поскольку он приближается к скорости вращающегося в обратном направлении вектора.

Однофазные асинхронные двигатели имеют медную или алюминиевую короткозамкнутую клетку, встроенную в цилиндр из стальных пластин, типичных для многофазных асинхронных двигателей.

Двигатель с постоянным разделением конденсаторов

Одним из способов решения проблемы с однофазным двигателем является создание двухфазного двигателя, получающего двухфазное питание от однофазного. Для этого требуется двигатель с двумя обмотками, разнесенными друг от друга на 90 ° электрических, питаемых двумя фазами тока, смещенными во времени на 90 ° . Это называется конденсаторным двигателем с постоянным разделением.

Асинхронный двигатель с постоянным разделением конденсаторов

Этот тип двигателя подвержен увеличению величины тока и сдвигу во времени назад, когда двигатель набирает скорость, с пульсациями крутящего момента на полной скорости.Решение состоит в том, чтобы уменьшить емкость конденсатора (импеданс), чтобы минимизировать потери.

Потери меньше, чем у двигателя с экранированными полюсами. Эта конфигурация двигателя хорошо работает до 1/4 лошадиных сил (200 Вт), хотя обычно применяется к двигателям меньшего размера. Направление двигателя легко изменить, включив конденсатор последовательно с другой обмоткой. Этот тип двигателя может быть адаптирован для использования в качестве серводвигателя, описанного в другом месте этой главы.

Однофазный асинхронный двигатель со встроенными катушками статора

Однофазные асинхронные двигатели могут иметь катушки, встроенные в статор двигателей большего размера.Тем не менее, меньшие размеры требуют менее сложных для создания концентрированных обмоток с выступающими полюсами.

Асинхронный двигатель с конденсаторным пуском

На рисунке ниже конденсатор большего размера может использоваться для запуска однофазного асинхронного двигателя через вспомогательную обмотку, если он отключается центробежным переключателем, когда двигатель набирает скорость. Кроме того, во вспомогательной обмотке может быть намного больше витков из более тяжелого провода, чем в двигателе с разделенной фазой сопротивления, чтобы уменьшить чрезмерное повышение температуры.

В результате для тяжелых нагрузок, таких как компрессоры кондиционеров, доступен больший пусковой крутящий момент. Эта конфигурация двигателя работает настолько хорошо, что доступна в многомощных (несколько киловаттных) размерах.

Асинхронный двигатель с конденсаторным пуском

Асинхронный двигатель с конденсаторным двигателем

Вариант двигателя с конденсаторным пуском (рисунок ниже) заключается в запуске двигателя с относительно большим конденсатором для высокого пускового момента, но после запуска оставляет конденсатор меньшей емкости на месте, чтобы улучшить рабочие характеристики, не потребляя чрезмерного тока.Дополнительная сложность конденсаторного двигателя оправдана для двигателей большего размера.

Асинхронный двигатель с конденсаторным двигателем

Пусковой конденсатор двигателя может представлять собой неполярный электролитический конденсатор с двойным анодом, который может представлять собой два последовательно соединенных поляризованных электролитических конденсатора + к + (или — к -). Такие электролитические конденсаторы переменного тока имеют такие высокие потери, что их можно использовать только в прерывистом режиме (1 секунда во включенном состоянии, 60 секунд в выключенном состоянии), например при запуске двигателя.

Конденсатор для работы двигателя должен иметь не электролитическую конструкцию, а полимерный конденсатор с более низкими потерями.

Асинхронный двигатель с двухфазным электродвигателем с сопротивлением

Если во вспомогательной обмотке гораздо меньше витков, меньший провод размещен под углом 90 ° к главной обмотке, он может запустить однофазный асинхронный двигатель. При более низкой индуктивности и более высоком сопротивлении ток будет испытывать меньший фазовый сдвиг, чем основная обмотка.

Может быть получено около 30 ° разности фаз.Эта катушка создает умеренный пусковой крутящий момент, который отключается центробежным переключателем на 3/4 синхронной скорости. Эта простая (без конденсатора) конструкция хорошо подходит для двигателей мощностью до 1/3 лошадиных сил (250 Вт), управляющих легко запускаемыми нагрузками.

Асинхронный электродвигатель с разделенным фазным сопротивлением

Этот двигатель имеет больший пусковой крутящий момент, чем двигатель с экранированными полюсами (следующий раздел), но не такой большой, как двухфазный двигатель, построенный из тех же частей.Плотность тока во вспомогательной обмотке во время пуска настолько высока, что последующий быстрый рост температуры исключает частый перезапуск или медленные пусковые нагрузки.

Корректор коэффициента мощности Nola

Фрэнк Нола из НАСА предложил корректор коэффициента мощности для повышения эффективности асинхронных двигателей переменного тока в середине 1970-х годов. Он основан на предположении, что асинхронные двигатели неэффективны при нагрузке ниже полной. Эта неэффективность коррелирует с низким коэффициентом мощности.

Коэффициент мощности меньше единицы из-за тока намагничивания, необходимого для статора.Этот фиксированный ток составляет большую долю от общего тока двигателя при уменьшении нагрузки двигателя. При небольшой нагрузке полный ток намагничивания не требуется. Его можно уменьшить, уменьшив подаваемое напряжение, улучшив коэффициент мощности и КПД.

Корректор коэффициента мощности определяет коэффициент мощности и снижает напряжение двигателя, тем самым восстанавливая более высокий коэффициент мощности и уменьшая потери.

Поскольку однофазные двигатели примерно в 2–4 раза менее эффективны, чем трехфазные двигатели, существует потенциальная экономия энергии для двигателей 1-φ.Для полностью нагруженного двигателя экономии нет, так как требуется весь ток намагничивания статора.

Напряжение не может быть уменьшено. Но есть потенциальная экономия от менее чем полностью загруженного двигателя. Двигатель с номинальным напряжением 117 В переменного тока рассчитан на работу при напряжении от 127 В переменного тока до 104 В переменного тока. Это означает, что он не полностью загружен при работе при напряжении более 104 В переменного тока, например, при работе холодильника на 117 В переменного тока.

Контроллер коэффициента мощности может безопасно снизить сетевое напряжение до 104–110 В переменного тока.Чем выше начальное напряжение в сети, тем больше потенциальная экономия. Конечно, если энергокомпания подаст напряжение ближе к 110 В переменного тока, двигатель будет работать более эффективно без каких-либо дополнительных устройств.

Любой практически неработающий однофазный асинхронный двигатель с 25% FLC или менее является кандидатом на использование PFC. Однако он должен работать большое количество часов в год. И чем больше времени он простаивает, как в пилораме, штамповочном прессе или конвейере, тем выше вероятность оплаты контроллера через несколько лет эксплуатации.

За него должно быть втрое легче платить по сравнению с более эффективным 3-φ-двигателем. Стоимость PFC не может быть возмещена для двигателя, работающего всего несколько часов в день.

Краткое описание: Однофазные асинхронные двигатели

  • Однофазные асинхронные двигатели не могут запускаться самостоятельно без вспомогательной обмотки статора, приводимой в действие противофазным током около 90 ° . После запуска вспомогательная обмотка необязательна.
  • Вспомогательная обмотка конденсаторного двигателя с постоянным разделением имеет конденсатор, включенный последовательно с ней во время пуска и работы.
  • Асинхронный двигатель с конденсаторным запуском имеет только конденсатор, включенный последовательно со вспомогательной обмоткой во время запуска.
  • Двигатель с конденсаторным питанием обычно имеет большой неполяризованный электролитический конденсатор, включенный последовательно со вспомогательной обмоткой для запуска, а затем меньший неэлектролитический конденсатор во время работы.
  • Вспомогательная обмотка электродвигателя с расщепленным сопротивлением во время пуска развивает разность фаз по сравнению с основной обмоткой из-за разницы в сопротивлении.

СВЯЗАННЫЙ РАБОЧИЙ ЛИСТ:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
