Подключаем люстру к двойному выключателю: Как подключить люстру с 2 проводами к выключателю с 2 клавишами?

Содержание

схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Содержание

  1. Как подключить люстру к двухклавишному выключателю
  2. Принцип работы двухклавишного выключателя
  3. Можно ли самостоятельно подключить люстру к двойному выключателю
  4. Как распознать провода
  5. Схема подключения люстры на 2 лампы
  6. Подключение света на три лампы с тремя проводами
  7. Схема подключения 4 лампочки
  8. 5-тирожковая люстра
  9. Схема двойного подключения на 6 лампочек
  10. Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами
  11. Важные советы
  12. Полезное видео

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

  • клавиш – включаются одновременным нажатием или по одной;
  • рамка – снимают во время монтажа;
  • клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

  1. Включена первая клавиша – горит одна лампа (первая группа).
  2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

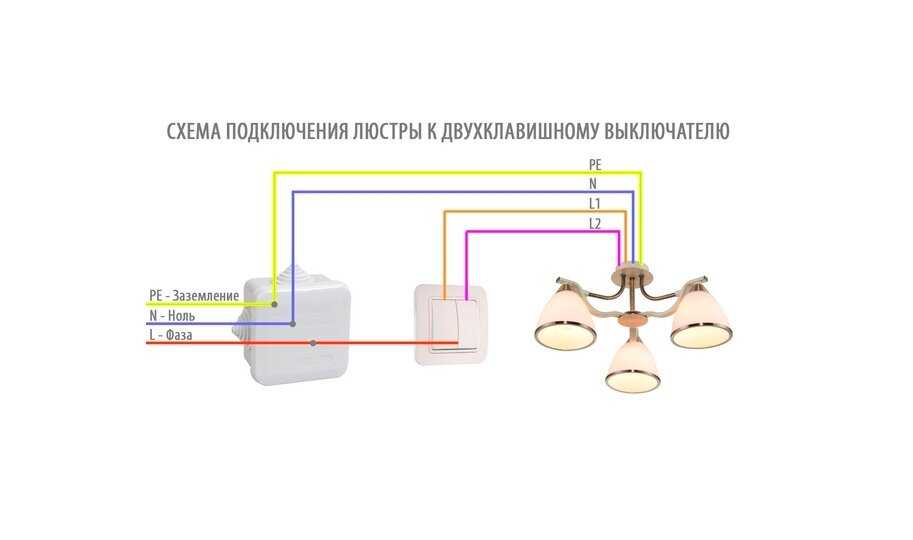

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

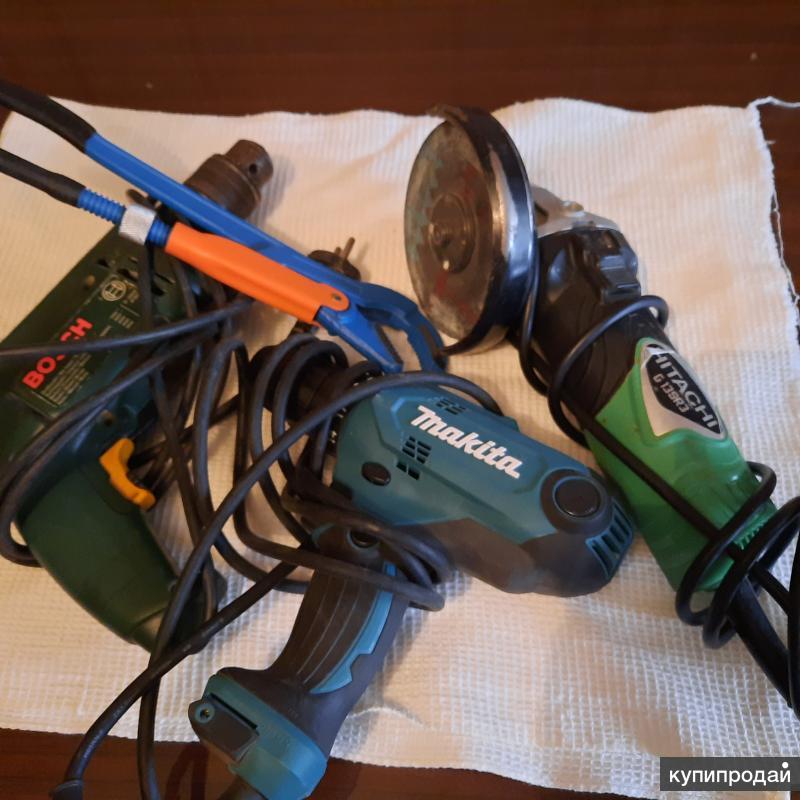

Перед подключением надо ознакомиться с техникой безопасности:

  1. Используемые инструменты должны иметь заизолированные рукоятки.
  2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

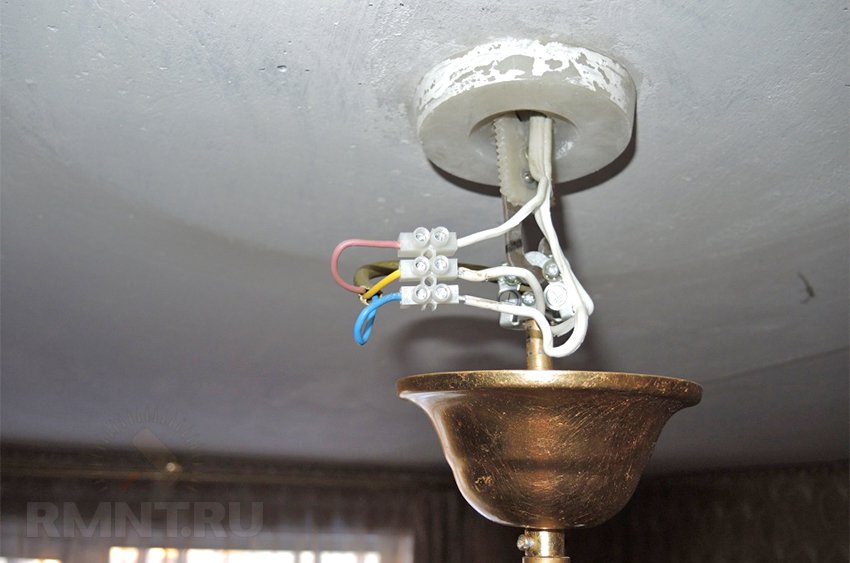

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

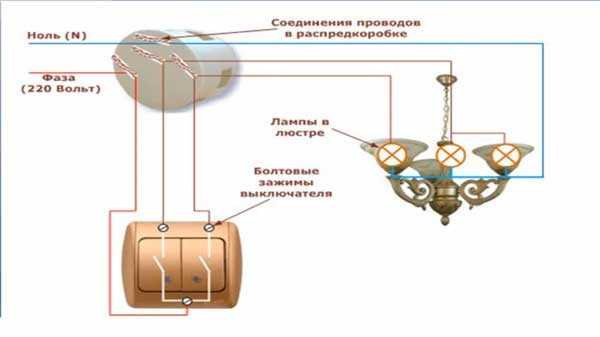

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

  1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
  2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

  1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
  2. Заземление – его сразу можно подсоединить с потолком.
  3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
  4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
  5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

  1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
  2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

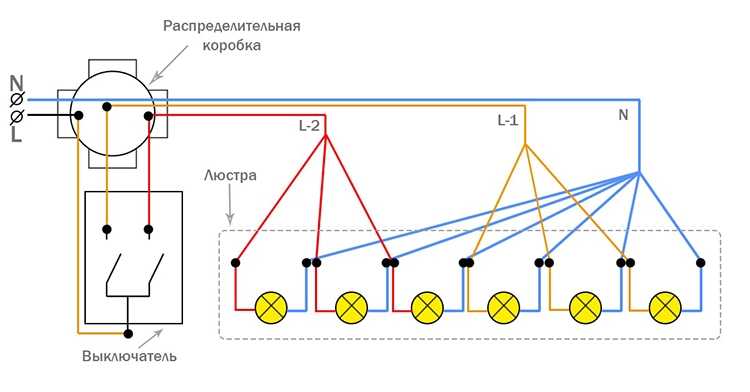

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с  фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

  1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
  2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
  3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
  4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
  5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Подключение люстры на 5 лампочек

Покупка новой люстры считается очень ответственным и волнующим событием. После ее сборки у многих возникают проблемы, особенно, если предстоит подключение люстры на 5 лампочек с использованием различных схем. С этой задачей может справиться далеко не каждый хозяин квартиры, если он не обладает хотя-бы минимальными знаниями в области электротехники. Но, при соблюдении определенных правил, вполне возможно подключить такую люстру самостоятельно, или воспользоваться услугами электрика.

Содержание

Подключение люстры на пять лампочек к двойному выключателю

Подключить люстру к двойному выключателю можно несколькими способами. В большинстве современных домов подводка кабеля к осветительному прибору осуществляется через внутренние каналы плит перекрытий. Нормальное подключение будет возможно, если подведенный кабель имеет три жилы. В некоторых случаях может присутствовать двухжильный кабель, что делает невозможным использование двойного выключателя.

Поэтому следует изначально рассматривать классический вариант с 5-тирожковой люстрой, трехжильным кабелем и двойным выключателем. В первую очередь следует проверить, выведен ли фазный провод к выключателю. По техническим условиям подача фазы к светильникам осуществляется только через выключатель, что делает их ремонт и обслуживание безопасным.

В современных конструкциях люстр все провода выведены и соединены в отдельные пучки. В одном пучке собраны фазные проводники, а в другом – нулевые. В этом случае подключение будет очень простым. Пучок нулевых проводов соединяется с нулевой жилой кабеля, а фазные провода делятся на две группы, которые затем подключаются к соответствующим клавишам. Каждый двойной выключатель оборудуется одним общим контактом, к которому подводится фаза, и двумя клеммами, к которым подключаются группы лампочек. Если в верхней и нижней части стоят по две клеммы, то со стороны входа фазного провода устанавливается перемычка.

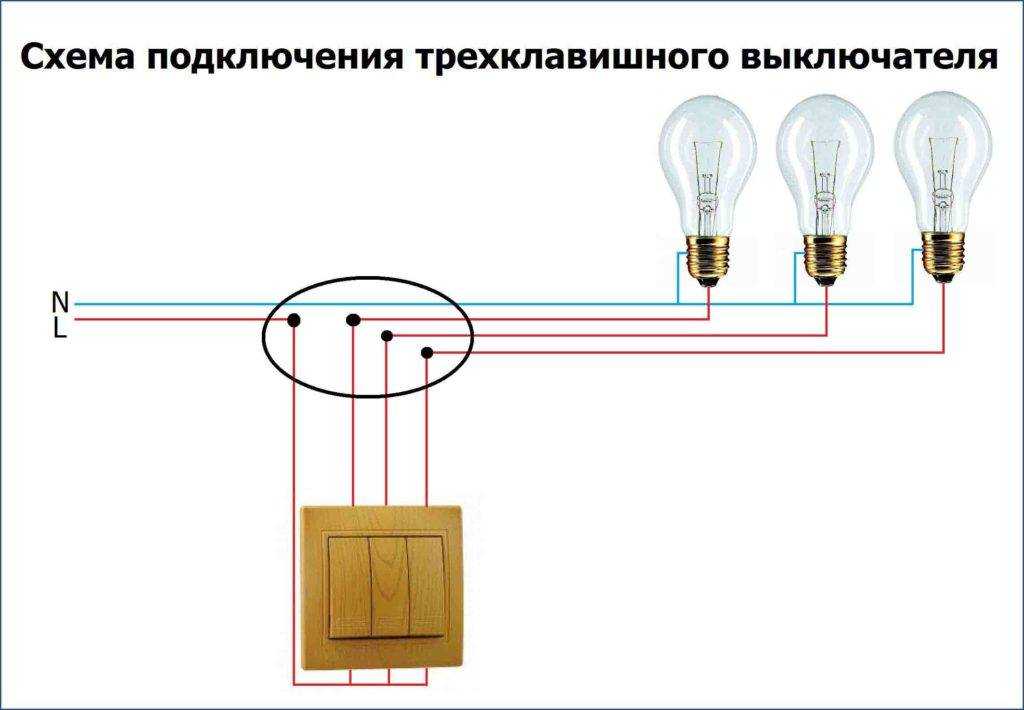

Подключение люстры на 5 лампочек к тройному выключателю

Повышение срока службы обычных ламп накаливания будет более эффективным с использованием трехклавишного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего первоначальное включение в щадящем режиме.

Принцип работы этой схемы аналогичен действиям с двухклавишным выключателем. Однако здесь возможности более расширены. Кроме сбережения ламп, данный режим позволяет выделить один светильник в качестве ночного источника освещения. Использование люстры в качестве ночника позволяет существенно экономить электроэнергию.

Таким образом, двух- и трехклавишные выключатели, применяемые для управления и подключения люстры на пять лампочек, дают возможность разделять лампы на несколько независимых групп.

Как соединить провода в люстре

Подключение люстры к двойному выключателю: схемы + правила установки

Люстра не только дополняет общий дизайн комнаты, но и служит источником света в темное время суток. Однако максимально возможный уровень подсветки используется не так часто, правда? В большинстве случаев возникает необходимость использовать экономичный режим, когда работает только часть ламп.

Для этого подключите люстру к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите самостоятельно установить коммутационный аппарат, но не знаете, как это сделать правильно?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения устройства к выключателю с двумя ключами, рассмотрены основные ошибки, которые допускают новички. Правильное подключение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в формате видео по правильному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Содержание статьи:

  • Безопасность превыше всего
  • Использование двойных выключателей
  • Устройство с двумя ключами
    • №1 — модель самозажимной клеммной колодки
    • №2 — подключение безвинтового модель
    • №3 — установка винтовых контактов
  • Проверка правильности подключения проводов
  • Расшифровка маркировки электрических проводов
  • Варианты подключения
  • Как подключить люстру?
  • Использование грозозащитного провода
  • Подключение галогенной лампы
  • Выводы и полезное видео по теме

Безопасность превыше всего

Работы с электропроводкой необходимо производить с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и монтажа рабочего механизма выключателя, подключения проводников к клеммам и других действий.

Основным аспектом, на который следует обратить внимание при выполнении домашних электромонтажных работ, является контакт с оголенными проводами. В этом случае все действия необходимо производить после отключения общего выключателя и с помощью специнструмента

Однако для определения необходимого провода наличие источника питания все же необходимо, поэтому в работе необходимо быть максимально внимательным и выполнять все действия только специальными инструментами с качественной изоляцией ручек.

На рисунке видно, что к двойному выключателю подходит 3 проводника, один из них направлен от распределителя, а остальные используются для контакта с люстрой. Электропроводка алюминиевая и представлена ​​трехжильным проводом

Установка двойного выключателя осуществляется только в разрыв фазного провода.

При осмотре выполненной схемы включение и отключение осветительных приборов допускается только после полной изоляции оголенных проводов и их окончательной фиксации.

Использование двойных выключателей

Подключение люстры к электрической цепи с помощью двойного выключателя позволяет использовать группу светильников по очереди, а также включать осветительный прибор на всю мощность.

При этом двухфазный прибор может работать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного устройства можно подключить любые две группы освещения, которые необходимо включать параллельно или по очереди. При этом схема практически не претерпевает изменений

Такую регулировочную арматуру можно использовать в частном доме, где первая линия питает наружное освещение, а вторая — коридор, а также в квартирах, распределяя мощность между двумя комнатами ванная комната.

Двухклавишный выключатель представляет собой пару одноклавишных выключателей, выполненных в одном корпусе, поэтому схема подключения практически идентична.

Для воспроизведения схемы установки изначально необходимо ознакомиться с конструктивными особенностями изделия и с элементами, подключаемыми к электросети.

Устройство с двумя ключами

Модификаций и достаточно. Однако популярность двухклавишные электрофурнитуры получили сравнительно недавно, когда освещение стали воспроизводить с помощью многоламповых люстр.

Вот и возникла необходимость в светораспределении за счет зонирования точечными светильниками.

№1 — модель клеммной колодки самозажимной

Корпус устройства имеет стандартные параметры. В зависимости от модификации он может быть накладным или встроенным, легко монтируемым на внешней или внутренней части стены.

Второй вид оснащен регулируемыми клипсами. С помощью винтов корпус устройства монтируется в нужном положении.

В конструкции двухприборного устройства размещены два независимых механизма, посредством которых осуществляется соединение и разрыв цепи электрической сети

Для крепления проводов в современных исполнениях фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель широко распространена и просто незаменима для самостоятельной установки новичками. Схема подключения и назначение контактов в большинстве случаев показаны на задней стороне корпуса. Также используются обычные значения маркировки.

Основное обозначение — латинская буква L, что означает контакт для фазного провода. Рядом пара стрелок, указывающих вниз. Они интерпретируются как указывающие направление двух исходящих фаз. Цифры, указанные на месте стрелок, имеют такое же значение.

В этом немецком двухпозиционном выключателе фазный провод подключается к клемме с маркировкой L, а отходящие фазы, обращенные к соответствующим клавишам, к клеммам 1 и 2

С левой стороны двойные контакты первого выключателя ключ, справа — второй.

Исходя из способа подключения, каждая из клавиш может подавать напряжение в разных направлениях, например, включать несколько лампочек светильника или освещать находящееся рядом помещение.

Для каждого из проводников определено его назначение, поэтому оптимальным вариантом будет использование кабеля с жилами разного цвета. Это значительно упростит и ускорит процесс разводки.

№2 — подключение безвинтовой модели

Процесс подключения самозажимных контактов значительно проще по сравнению с винтовыми. В первую очередь отключают подачу электроэнергии. Далее все жилы будущего контакта следует зачистить от изоляционного материала на 1 см.

Каждый контакт обеспечивает фиксацию одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества необходимо рассчитать фазу питания. Для этого используется индикаторная отвертка. После проверки необходимо отключить подачу тока.

Наличие или отсутствие фазы на контактах проверяют через специальные окошки, которые предусмотрены в механизме двухфазного переключателя

Следуя схеме, указанной на обратной стороне рабочей части переключателя, необходимо поочередно соединяйте разноцветные проводники, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

От электрощита квартиры питание поступает к распределителю в виде пары жил: фаза обозначена красным, а ноль синим. Рядом с ними также может идти желто-зеленый провод заземления.

В нашем примере красная фаза питания подключена к красному проводу, идущему к общему контакту выключателя. На выходе из него уже получается два провода — бордовый и желтый.

Бордовый провод направлен в распределительную коробку. Там он соединяется с идентичным по цвету контактом и идет на первую группу лампочек люстры.

По схеме желтый фазный контакт, идущий в распределитель, необходимо соединить с проводом такого же цвета, который идет на вторую группу светильников.

Ноль, показанный на схеме синим цветом и также идущий от электрощита квартиры, поступает непосредственно в распределительную коробку, а затем в клеммную колодку, куда подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жилке есть желто-зеленая, отвечающая за землю.

Обязательно проверьте надежность контактного зажима — нужно сделать легкую протяжку кабеля. Если есть необходимость в каких-либо исправлениях, нажмите кнопку на конце нужного контакта. На картинке L — контакт для подключения фазы

При установке и подключении двойного выключателя его рабочий механизм скрыт в гнезде, фиксируясь в этом положении с помощью винтового крепления. Далее на устройстве размещаются клавиши и декоративная накладка.

№3 — установка винтовых контактов

В данном случае схематическое обозначение отсутствует. Визуально необходимо идентифицировать два нижних контакта, которые, скорее всего, представляют собой отходящие фазы, а верхний — фазу питания.

Проверить правильность действий можно, методично включая и выключая контакты: при включенных ключах цепь замыкается, в выключенном положении цепь размыкается.

Обозначение клеммы может различаться в зависимости от производителя. В этом китайском выключателе маркировка представлена ​​следующим образом: L — общая фаза, отходящие фазы L1 и L2

Механизм данного типа выключателя оснащен тремя винтовыми контактами, через которые соединяются жилы, и двумя винтами приводящими распорные ножки.

Фаза питания (1) сидит на верхнем одиночном контакте, два нижних — отходящие фазы светильника (2), распорные винты находятся на правой и левой сторонах устройства (3)

Для винтовых контактов необходимо зачистить жилы на 0,5 см. Сердечники фиксируются с помощью пластины, которая приводится в движение винтами.

Проверка правильности подключения проводов

Первоочередной задачей является проверка правильности подключения выключателя. На одной из линий индикатор напряжения в разомкнутом положении должен показывать наличие фазного потенциала.

В месте, где планируется установка люстры, должны выходить два провода, а именно нулевой и фазный провод, идущие от выключателя.

Количество проводников у самого устройства будет больше, особенно при подключении многодорожечной лампы. Также возможно наличие заземляющего проводника, если дом подключен к системе заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это свидетельствует о неправильном подключении проводки или проблемах с креплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо необходимо проверить, есть ли на них напряжение. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикоснуться его кончиком к очищенному от изоляции участку проводки.

Только один кабель не освещает прибор — ноль, остальные при соприкосновении с отверткой заставят его светиться — фаза. Попеременное переключение двух клавиш выключателя поможет распознать, что провод принадлежит нужной клавише.

Кроме нуля и фазы в новостройках дополнительно размещают заземление. Желто-зеленый провод подключается к аналогичному ламповому кабелю

Аналогичный метод определения используется при измерении цифровым мультиметром. Его нужно установить в режим «Вольт» и выставить шкалу – более 220 В. Попеременно нужно прикасаться щупами к парам проводов.

Пара фаз не приведет к изменениям на шкале прибора. Подключив щупы с возможной фазой и нулем, можно наблюдать цифру 220 В. Если проводка имеет такой же цвет, ее лучше пометить маркерами.

Расшифровка маркировки электрических проводов

Для облегчения идентификации и во избежание путаницы изоляция жил. По стандартам провод заземления желтый с зеленой полосой.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения электрическим током.

В домах со старой проводкой расшифровка назначения кабеля затруднительна, так как раньше цвет изоляционного материала был таким же. Для начала электромонтажных работ потребуется произвести прозвонку кабеля (+)

Нейтральный проводник маркируется изолирующей оболочкой синего или синего цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенка, кроме указанных.

Варианты подключения

Люстра и другие осветительные приборы соединяются опрессовкой, пайкой или через клеммные переходники.

Первый вариант предполагает соединение жил проводников путем их опрессовки стопорной втулкой. Вся процедура проводится специальным инструментом – пресс-клещами. Этот метод соответствует всем нормативным документам.

Второй способ считается одним из самых надежных, но трудно воспроизводимых. Практически не используется из-за неудобства работы на высоте.

При выборе одного из способов соединения жил необходимо помнить, что алюминий при постоянной нагрузке приобретает пластичность. Соединения такого плана нуждаются в регулярном осмотре. Также периодически подтягивайте крепежные болты

Нельзя скручивать между собой алюминиевый и медный провода — образуется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизвести электрохимическую реакцию в виде окисления .

Этот процесс размыкает контакты, и стыковочный узел начинает нагреваться. Именно по этой причине образуются пожары.

При использовании для соединения клемм необходимо снять изоляционный материал с проводников на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки.

Использование считается уместным. . На данный момент ассортимент этого соединительного элемента достаточно широк – от классического винтового варианта до пружинного.

Как подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале достаточно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения проводов, идущих от распределителя к такой лампе, нет.

Поскольку определение фаз проводов осуществляется при включении питания, необходимо следить за тем, чтобы оголенные концы проводов не соприкасались. При необходимости их нужно аккуратно развести в разные стороны, предварительно отключив щиток

В первую очередь нужно разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

  • L1 — фаза первой кнопки выключателя;
  • L2 — фаза второго ключа;
  • N — ноль.

Если провода одного цвета, то с помощью индикатора напряжения определяют принадлежность каждого, т. е. фазы L1 и L2. Соответственно оставшееся ядро ​​будет нулевым.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим пример пятирожковой люстры с 10 проводами: коричневых фазных проводов — их 5, и столько же синих — ноль.

Большинство люстр китайского производства не оснащены необходимыми подключениями, поэтому изначально вам нужно будет определить, на сколько групп будут разделены лампочки. Каждый патрон имеет два проводника разного цвета — черный или синий и коричневый

Этот светильник имеет одно неоспоримое преимущество — комбинацию лампочек можно составить на свое усмотрение. По описанной ниже схеме в первую группу входят две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка условных обозначений: L — фаза общего питания автоматического выключателя, L1 и L2 — фазные провода ряда лампочек (красного цвета), нулевой кабель N — синий

По этой схеме пятирожковый осветительный прибор подключается в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно, чтобы лампы, входящие в одну серию, были соединены параллельно. Этот поворот называется L1.

Следующим шагом будет аналогичная скрутка неиспользуемых трех коричневых проводов. Это будет серия L2. Далее получившиеся два узла вставляются в двухпроводные.

Все контакты лучше оформить через клеммные зажимы, а не скруткой. Вы можете использовать как общий зажимной модуль, так и индивидуальную конструкцию

На следующем этапе синие жилы скручиваются и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — Н.

Единственный минус клеммников Ваго в том, что они не обработаны кварцевой пастой, предохраняющей контакты от окисления. Однако эту проблему можно решить, приобретя такой состав и самостоятельно запаяв его в хомут

В итоге на выходе получается 3 узла подключения: фазы первой и второй групп ламп — Л1 и Л2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подключить к соответствующим линиям на потолке.

От лампы выходит два фазных провода (L1, L2), а нулевой провод (N) будет только один и он подключается ко второму контакту патрона

На завершающем этапе необходимо проложите всю проводку в блоке чаши люстры и установите ее. Крепление осуществляется одним из способов: подвешивается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

С использованием грозозащитного троса

При устройстве электрокоммуникаций в новых домах по общепринятым нормам в проводке потребуется грозозащитный трос.

В таких помещениях при установке люстры можно обнаружить, что из потолка выходит 4 провода: две фазы от выключателя, ноль и земля.

Маркировка заземляющего провода представляет собой сочетание желтого цвета с зеленой полосой. В однофазной сети это будет третий жилой, в трехфазной сети — пятый

В большинстве моделей люстр с двумя группами ламп и металлическими деталями в комплектации предусмотрен клеммник, через который заземление выполнено.

При монтаже осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенной лампы

Люстры с ними не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение 6, 12 или 24 В. Поэтому во втором случае используется понижающий нужен будет трансформатор.

Иногда производитель в каждую модель галогенного светильника внедряет специальные трансформаторы для снижения тока.

При этом схема уже собрана и осталось только ее установить. Остаются неиспользованными 2 кабеля, которые подключаются к потолочной проводке, при этом подключение произвольное.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок управления. На обратной стороне его чемодана есть план подключения. На схеме: PE — земля, N — ноль, L — фаза

Люстры, в состав которых входит пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство усложнено наличием блока радиоуправления. По сути, этот контроллер представляет собой беспроводное устройство, управление которым осуществляется с помощью пульта дистанционного управления или стандартного клавишного переключателя.

Подключение такого осветительного прибора осуществляется аналогично предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, через которую воспроизводятся коммуникационные действия консоли и контроллера. Он остается неизменным внутри стекла люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственного подключения к питанию двойного выключателя описан в видео:

Неопытные мастера часто допускают ошибки в процессе разводки, какие именно и как их избежать смотрите в видео:
