Типовые схемы подключения УЗО в распределительном щитке: варианты для однофазных и трехфазных сетей
Решение использовать устройство защитного отключения в домашнем распределительном щите заслуживает всяческого поощрения. Согласитесь, что еще может нас защитить от поражения электротоком при утечке тока на металлический корпус бытовых приборов. УЗО может стоять как на входе, так и на какой-то отдельной линии сети. Это значит, что схем их включения довольно много, и нам нужно разобраться, когда и какую использовать. Поверьте, это в интересах вашей же безопасности.
Содержание
Как правильно подключить устройство защитного отключения?
Важно запомнить одну важную деталь: подводящие провода всегда подсоединяют к верхним контактам, это правило работает для любой марки прибора и не зависит от количества полюсов. Отвод на нагрузку подключают только к нижним контактам. Если правильная схема подключения УЗО не получается, например, короткие провода, то замените их, или, в крайнем случае, переверните устройство отключения вверх ногами.
Маркировка контактов
Получилось так, что у каждого производителя УЗО нулевой провод может быть заведен как с правой стороны, так и с левой. Поэтому смотрим на обозначения на корпусе, а потом уже подсоединяем:
- N – клемма для подключения «нуля».
- 1 – контакт для подсоединения приходящего фазного провода.
- 2 – зажим для подключения отходящего фазного провода.
Нужна ли защита УЗО автоматом при подключении его в распределительном щитке?
По правилам подключать устройство защитного отключения без автоматического выключателя нельзя. Зачем это нужно? Дело в том, что принцип работы УЗО основан на срабатывании только по причине утечки тока, при коротком замыкании или при перегрузке оно не срабатывает. Отсюда опасность возгорания проводки или выхода из строя самого устройства.
Здесь представлены две простые схемки соединения автомата с двухполюсным и четырехполюсным устройством отключения.
Вывод: всегда делайте защиту автоматическим выключателем.
В большинстве случаев в схеме подключения однофазной сети квартиры используют УЗО и автомат с одинаковыми номиналами. Однако практика показывает, что лучше выбрать устройство отключения с номинальным током большим на одну ступень. Например, если автомат на 16А, то УЗО будем ставить на 25А. Почему так, а не иначе? Попытаемся смоделировать цепь событий:
- Если внимательно изучить время-токовую характеристику автомата, то станет понятно, что ему нужен определенный отрезок времени для срабатывания теплового расцепителя во время перегрузки.
- Это значит, что сквозь автомат будет протекать повышенный ток, такая ситуация может длиться от нескольких секунд до нескольких минут.
- Этот же ток пойдет и через УЗО, что крайне нежелательно для его контактов и механизмов – они попросту не рассчитаны на такой форс-мажор. Устройство определенно будет греться, и если оно просто сгорит, то считайте, что вы еще легко отделались.
Версии защиты для однофазной сети
О комплекте защитных приборов постоянно напоминают производители мощной домашней техники.
Зачастую уже в сопроводительной документации к стиральной или посудомоечной машине, электроплите указано, какие дополнительные устройства необходимо установить.
Если учесть количество контуров, направленных на обслуживание розеток и мощной техники, можно с уверенностью утверждать, что проектов монтажа устройств защиты бесконечно много. Ниже рассмотрим базовые варианты, которые встречаются чаще всего, на их основе возможно построение модернизированной электросхемы, заточенной под конкретные условия.
Простая схема подключения общего УЗО на вводе однофазной сети квартиры или коттеджа
В этом проекте используют одно устройство защитного отключения. Его ставят на вводе после двухполюсного автомата перед отводящими выключателями. Здесь аппарат контролирует утечку тока во всей сети. Основной недостаток: определить линию, в которой произошла утечка довольно сложно. Зато все дешево и сердито.
Проект со счетчиком и общим устройством защитного отключения на вводе
Схема практически повторяет предыдущую, единственное отличие – установка прибора учета электроэнергии, что по нынешним временам обязательное условие.
Что касается плюсов и минусов проекта, то они копируют прежний вариант: та же экономичность, но сложности с определением линии утечки.

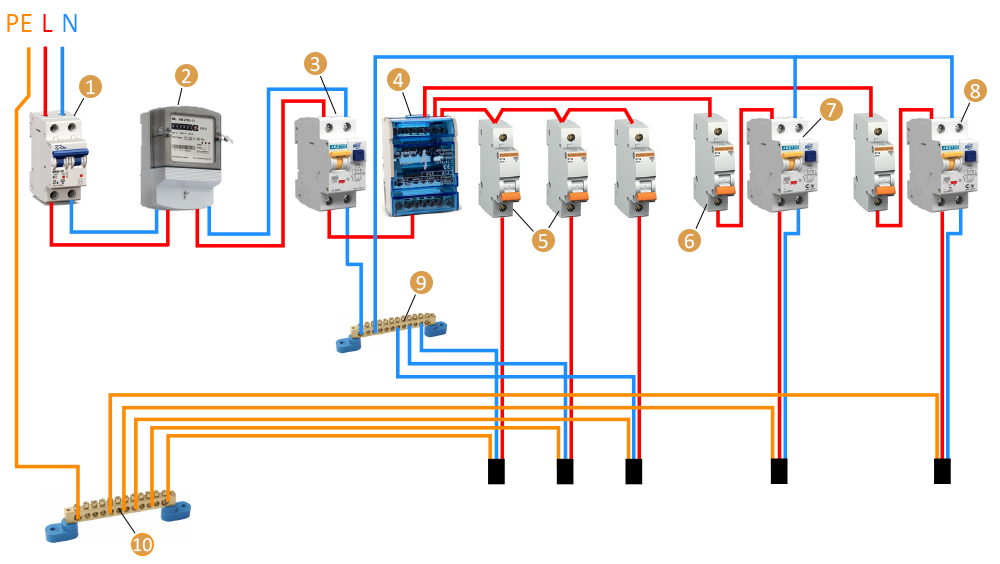

Схема подключения в квартире общего УЗО на вводе и автоматов с групповыми УЗО на отводящих линиях
В таком решении устройства защитного отключения используются не только на вводе, но и на каждой отходящей цепи. Здесь важно соблюдать селективность, иначе во время утечки одновременно отключатся и групповое устройство, и вводное. Поэтому на ввод чаще всего ставят аппарат на 100мА, а на линии по 30мА.
К особенностям этой схемы подключения УЗО в распределительном щитке можно отнести два фактора, которые противоположны друг другу:
- Положительный аспект – при утечке отключается только аварийная цепь, остальные будут функционировать в штатном режиме.
- Отрицательный момент – дороговизна и большой объем работ.

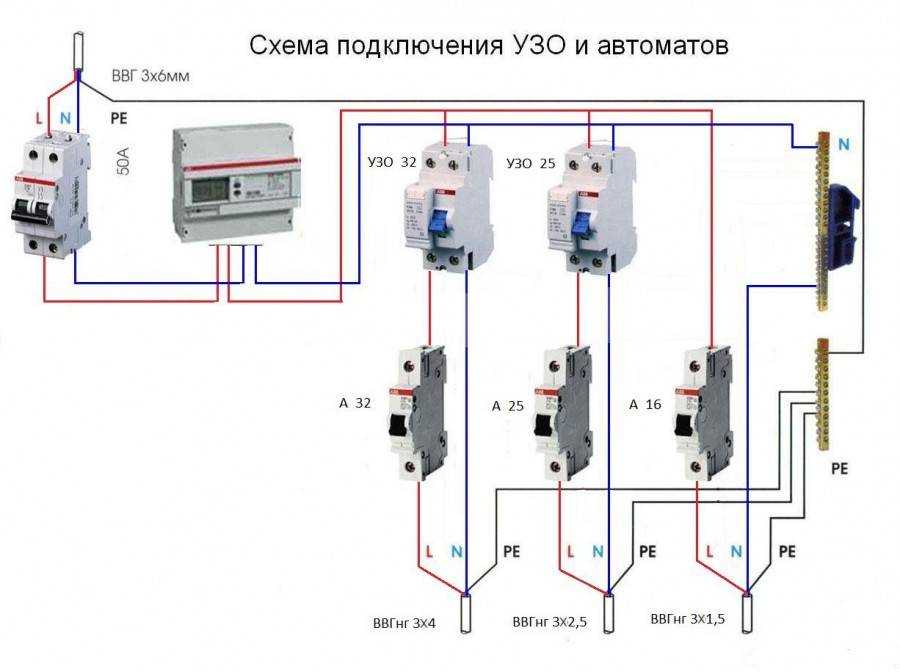

Электросхема подсоединения групповых УЗО на отводящих цепях
Схема собрана по аналогии с предыдущей, единственное отличие – отсутствие общего УЗО на вводе.
По мнению некоторых его установка – лишняя трата средств, потому что все линии уже ограждены от утечек групповой защитой. Так что решение о дополнительных тратах за вами.
Намерение поставить групповую защиту только на отходящие цепи уже можно поприветствовать. Большинство домовладельцев вообще ее не ставят, так же как и защиту от атмосферных перенапряжений и заземление.
Типичные схемы подключения четырехполюсного УЗО в трехфазную сеть в щитке частного дома
Вариант №1
Сеть частных домостроений часто питается от 380В. Представленный проект включает не только четырехполюсное устройство защитного отключения, но и групповые УЗО на каждую отходящую линию. Без последних схема тоже будет работать.
Вариант №2
Проект собран по аналогии с первым вариантом, но здесь уже задействован прибор учета электроэнергии.
Безопасность – прежде всего!
Основная часть правил безопасности при монтаже схемы подключения УЗО носят общий характер для всех электромонтажных работ.
Перед оборудованием распределительного щита не забывайте:
- Обесточить сеть – выключить входной автомат.
- Провода должны иметь соответствующую цветовую маркировку.
- Входной выключатель всегда монтировать в первую очередь.
- Внимательно следить за полюсами приборов – путать их нельзя!
