Подключение бойлера косвенного нагрева: схемы обвязки
Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.
Содержание статьи
- 1 Что такое бойлер косвенного нагрева и какие они бывают
- 1.1 Виды
- 1.2 К каким котлам можно подключать
- 1.3 Формы баков и способы установки
- 2 Схемы и особенности подключения
- 2.1 Общие правила
- 2.2 Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)
- 2.3 Схема с двумя циркуляционными насосами
- 2.4 Схема для энергонезависимого котла
- 2.5 С рециркуляцией теплоносителя
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре).
Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагреваОдна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик.
При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть.
Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагревПросто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литровПри установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Схемы и особенности подключения
Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.
В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.
Схема без приоритетаПри подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить.
Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.
Общие правила
Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.
Подробная схема обвязки водонагревателя косвенного нагреваТакже в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.
Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)
Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления.
Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.
При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.
Порядок работы этой схемы такой:
- При поступлении от датчика информации о том, что температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
- Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
- Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.
Как видите, схема проста, ее работа тоже понятна.
Схема с двумя циркуляционными насосами
Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.
Схема подключения к котлу с автоматическим управлениемЦиркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.
Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера.
При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.
Схема для энергонезависимого котла
В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.
Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.
При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды.
Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.
При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.
В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.
С рециркуляцией теплоносителя
При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.
Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.
Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.
Подключение рециркуляционного кольца к специальному выходу косвенникаВторой недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.
Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов.
Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.
Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.
Схема подключения бойлера косвенного нагрева, обвязка, монтаж
Чтобы БКН правильно работал, нужна рабочая схема подключения бойлера косвенного нагрева. В этом случае и отопление будет функционировать, и горячая вода будет в доме в нужных количествах во всех точках разбора.
Сама обвязка бойлера косвенного нагрева особых сложностей не вызывает, используются те же материалы и арматура, что и для любых работ по горячей воде как с котлом, так и с системой подачи горячей водопроводной воды.
Принцип работы БКН и параметры по его выбору, расчеты по объему и моделям смотрите в следующем обзоре в разделе «Бойлеры к котлам».
Здесь остановимся более подробно на вопросе, как подключить бойлер косвенного нагрева в пару к котлу отопления, рассмотрим возможные варианты и прокомментируем схему.
Итак, поехали.
Расположение БКН в доме
Чем ближе БКН стоит к котлу, тем эффективнее происходит теплосъем и передача тепла от СО на ГВС. Обычно, монтаж бойлера косвенного нагрева производится в котельной, хотя я видел несколько вариантов установки БКН в коридорах, ванных комнатах и других подсобных помещениях.
В этом случае, конечно, теплосъем по эффективности будет проигрывать тому варианту, когда схема подключения бойлера косвенного нагрева реализована в помещении котельной, непосредственно у котла.
Однако и у этого варианта есть свой плюс – потребители горячей воды становятся ближе к БКН, а значит теплопотери по ГВС заметно снижаются, а время ожидания горячей воды в системах без циркуляции уменьшается.
Как поставить БКН в котельной
Всего в природе 4 вида расположения БКН в котельной.
Это настенные горизонтальные и вертикальные бойлеры, и напольные БКН, устанавливаемые горизонтально и вертикально. Первые имеют арматуру для крепления на стену, вторые такой арматуры не имеют, зато имеют подставки для установки на пол в котельной.
Настенные БКН обычно небольшого объема – от 30 до 200 литров, напольные – от 200 до 1500 литров. Попытка повесить напольный бойлер на стену может закончиться плачевно. Представьте, что вы подвесили на стену из газоблока напольный БКН на 800 литров. Эти 900 килограммов воды и стали в итоге вашу стенку повалят. А за одним зальют вам весь первый этаж кипятком.
Потому, монтаж бойлера косвенного нагрева должен происходить именно так, как задумал его производитель. Настенные – вешаются на стенку, напольные – ставятся на пол.
Установка бойлера косвенного нагрева на стену ничем не отличается от крепления самого обычного электрического водонагревателя – те же анкера, та же процедура.
Единственный момент! Когда вы производите монтаж бойлера косвенного нагрева, следите, чтобы входные и выходные патрубки для подачи и выхода теплоносителя в СО «смотрели» в сторону котла.
В противном случае вам придется здорово помучиться, вы нагородите целую систему из трубок, уголков и обводов, обвязка бойлера косвенного нагрева будет «кривая».
А если все сделать правильно, то у вас будут всего 2 прямых отвода от системы СО. Красота!
Правильная схема монтажа бойлера косвенного нагрева приведена ниже.
Схема монтажа бойлера косвенного нагрева — НАСТЕННЫЙ ВАРИАНТ:
Схема монтажа бойлера косвенного нагрева — НАПОЛЬНЫЙ ВАРИАНТ:
Подключение бойлера косвенного нагрева к СО и ГВС
После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.
Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.
В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС.
В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.
Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.
Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.
При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.
Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.
Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:
Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:
В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

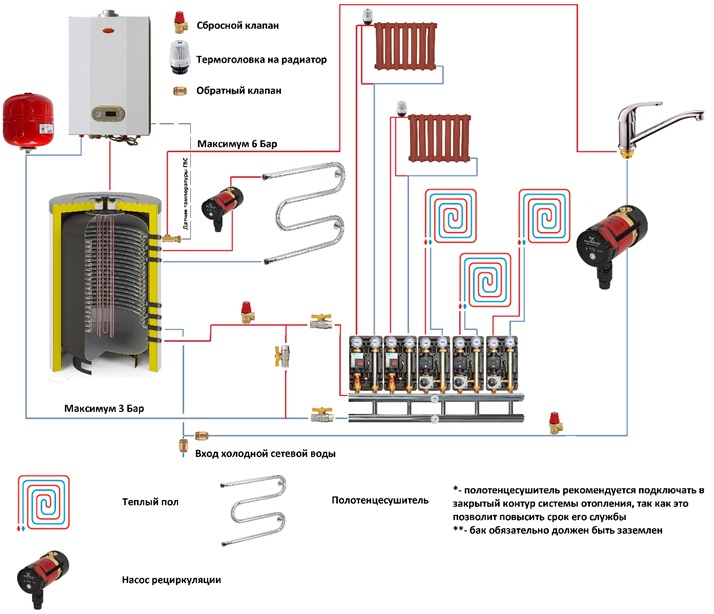

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:
Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.
Подключение бойлера косвенного нагрева: схемы обвязки
Горячая вода в кранах давно перестала быть роскошью. Сегодня это одно из неотъемлемых требований нормальной жизни. Одной из возможностей организации горячего водоснабжения частного дома является установка и подключение бойлера косвенного нагрева.
Содержание статьи
- 1 Что такое бойлер косвенного нагрева и какие бывают
- 1.1 Виды
- 1.2 К каким котлам можно подключить
- 1.3 Формы баков и способы установки
- 2 Схемы и особенности подключения
- 2.1 Общие правила
- 2.2 Установка рядом с котлом в системе принудительной циркуляции (с 3-ходовым клапаном)
- 2. 3 Схема с двумя циркуляционными насосами
- 2.4 Схема энергонезависимого котла
- 2.5 С рециркуляцией теплоносителя
3 Схема с двумя циркуляционными насосамиЧто такое бойлер косвенного нагрева и для чего он нужен
расположен теплообменник (змеевик или, как водяная рубашка, цилиндр в цилиндре). Теплообменник подключается к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.Отопление простое: горячая вода из котла проходит через теплообменник, она нагревает стенки теплообменника, а они, в свою очередь, отдают тепло воде в баке. Поскольку нагрев напрямую не происходит, то такой водонагреватель называется «непрямой нагрев». Нагретая вода расходуется по мере необходимости для хозяйственных нужд.
Устройство бойлера косвенного нагрева
Одной из важных деталей в этой конструкции является магниевый анод. Снижает интенсивность коррозионных процессов – бак служит дольше.
Views
Бойлеры косвенного нагрева бывают двух типов: со встроенной системой управления и без нее.
Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, питаемой котлами без управления. Имеют встроенный датчик температуры, собственное управление, включающее/выключающее подачу горячей воды на змеевик. При подключении оборудования данного типа все, что необходимо, это подвести подачу и обратку от отопления к соответствующим вводам, подключить подачу холодной воды и подключить к верхнему отводу колонку с горячей водой. Вот и все, можно заполнять бак и приступать к его прогреву.
Обычные косвенные бойлеры работают в основном с автоматическими бойлерами. При установке необходимо установить датчик температуры в определенное место (есть отверстие в корпусе) и подключить его к определенному входу котла. Далее производится обвязка бойлера косвенного нагрева по одной из схем. Также их можно подключить к энергонезависимым котлам, но для этого нужны специальные схемы (см. ниже).
При этом необходимо помнить, что вода в бойлере косвенного нагрева может нагреваться чуть ниже температуры теплоносителя, циркулирующего в змеевике.
Так что если ваш котел работает в низкотемпературном режиме и выдает, скажем, +40°С, то максимальная температура воды в баке будет именно такой. Вы не можете его больше нагревать. Чтобы обойти это ограничение, существуют комбинированные водонагреватели. Имеют змеевик и встроенный нагревательный элемент. Основной нагрев в этом случае происходит за счет змеевика (косвенный нагрев), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами – вода будет теплой даже при выгорании топлива.
К каким котлам можно подключить
Косвенные котлы могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить любой тип газового котла, электрический или жидкотопливный.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрева
Просто, как уже было сказано выше, есть модели со своим управлением, и тогда их установка и обвязка — задача попроще.
Если модель простая, придется продумать систему регулирования температуры и перевести котел с радиаторов отопления на нагрев горячей воды.
Формы резервуаров и способы установки
Бойлер косвенного нагрева можно установить на полу или повесить на стену. Настенные версии имеют вместимость не более 200 литров, а напольные могут вмещать до 1500 литров. В обоих случаях существуют горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное – скобы, которые крепятся на подходящий тип дюбеля.
Если говорить о форме, то чаще всего эти устройства выполнены в виде цилиндра. Практически во всех моделях все рабочие выходы (штуцеры подключения) выведены сзади. Подключать проще, да и вид лучше. На лицевой панели есть места для установки датчика температуры или термореле, в некоторых моделях возможна установка ТЭНа – для дополнительного нагрева воды в случае нехватки мощности нагрева.
По типу установки бывают настенные и напольные, емкостью от 50 литров до 1500 литров.
При установке системы стоит помнить, что система будет работать эффективно только при достаточной мощности котла.
Схемы и особенности подключения
Существует два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без него. При отоплении с приоритетом при необходимости весь теплоноситель прокачивается через теплообменник котла. Нагрев занимает немного времени. Как только температура достигает заданной (контролируемой датчиком, термостатическим клапаном или термостатом), весь поток направляется обратно к радиаторам.
В схемах без приоритета водяного отопления лишь определенная часть расхода теплоносителя направляется на косвенный нагрев воды. Это приводит к тому, что вода долго нагревается.
Схема без приоритета
При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом нагрев сильно не страдает – для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе в целом 3-8 минут.
За такое время ни один дом не может остыть настолько, чтобы почувствовать это. Но это при условии, что мощность котла сопоставима с мощностью котла. В идеале котел более КПД, с запасом 25-30%.
Общие правила
Для обеспечения нормальной работы всех приборов, подключенных к магистрали ГВС, на выходе из котла (не для отопления) устанавливается расширительный бак для ГВС. Его объем составляет 10% объема бака. Это необходимо для нейтрализации теплового расширения.
Детальная схема обвязки бойлера косвенного нагрева
Также в каждую ветвь присоединения устанавливается запорная арматура (краны шаровые). Они нужны для того, чтобы каждое устройство можно было использовать — трехходовой клапан, циркуляционный насос и т. д. — при необходимости отключать и обслуживать.
Установка рядом с котлом в системе принудительной циркуляции (с 3-ходовым клапаном)
Если в системе уже есть циркуляционный насос, и он установлен на подаче, то и котел принудительного отопления можно поставить рядом с котлом лучше организовать отдельный контур, идущий от котла отопления.
При наличии насоса в подающем трубопроводе и водонагревателя, расположенного рядом с котлом
При таком способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (устанавливается на котел). Один из выходов трехходового клапана подключен к патрубку котла для подключения отопления. В обратку перед входом в котел врезается тройник, в него подсоединяется патрубок для слива воды из теплообменника. Собственно, врезка в систему отопления окончена.
Порядок действий по данной схеме следующий:
- При получении датчиком информации о том, что температура воды ниже установленной, трехходовой клапан переключает теплоноситель в котел. Система отопления отключена.
- Весь поток теплоносителя проходит через теплообменник, вода в баке нагревается.
- Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель в систему отопления.
Как видите, схема проста, ее работа тоже понятна.
Схема с двумя циркуляционными насосами
При установке водонагревателя в систему в циркуляционный насос, но не рядом с ним, а на некотором расстоянии, лучше установить циркуляционный насос в контуре на водонагреватель. Подключение бойлера косвенного нагрева для этого случая показано на схеме ниже.
Схема подключения котла с автоматическим управлением
Циркуляционный насос может быть установлен как на подающей трубе, так и на противоположной. В этой схеме нет трехходового клапана, подключение контура осуществляется через обычные тройники. Переключение потока теплоносителя осуществляется включением/выключением насосов, а контролируется датчиком температуры, который имеет две пары контактов.
Если вода в баке холоднее установленной на датчике, включается цепь питания циркуляционного насоса в контуре котла. При достижении заданной степени нагрева замыкаются контакты насоса, который загоняет теплоноситель в систему отопления.
Схема для энергонезависимого котла
В схеме с энергонезависимым котлом для обеспечения приоритета котла желательно, чтобы он был выше радиаторов. То есть в этом случае желательна установка настенных моделей. В идеале нижняя часть бойлера косвенного нагрева находится над котлом и радиаторами. Но такое расположение не всегда возможно.
Контуры будут работать и при расположении котла на полу, но вода будет нагреваться медленнее и в нижней части будет недостаточно горячей. Его температура будет сравнима со степенью нагрева обратки, то есть подача горячей воды будет меньше.
При энергонезависимом отоплении движение теплоносителя происходит за счет силы тяжести. В принципе можно подключить бойлер косвенного нагрева по традиционной схеме – с циркуляционным насосом в контуре его нагрева.
Просто в этом случае при отключенном электричестве не будет горячей воды. Если вам не нравится этот поворот, есть несколько схем, которые будут работать с гравитационными системами.
Схема подключения водонагревателя косвенного нагрева к самотечной системе
При реализации данной схемы контур, идущий к водонагревателю, выполняется трубой диаметром на 1 ступень больше отопительного. Это то, что дает приоритет.
В этой схеме после ответвления к системе отопления устанавливается термостатическая головка с накладным датчиком. Он работает от батареек и не требует внешнего источника питания. Желаемая температура нагрева воды устанавливается на регуляторе термоголовки (не выше температуры на подаче котла). Пока вода в баке холодная, термостат открывает подачу в котел, поток теплоносителя идет в основном в котел. При нагреве до необходимой степени теплоноситель перенаправляется в ветку отопления.
С рециркуляцией теплоносителя
При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.
В противном случае это не сработает. Все потребители могут быть подключены к контуру рециркуляции. В этом случае горячая вода будет постоянно гоняться насосом. В этом случае, открыв воду в любой момент, вы сразу получите горячую воду – вам не нужно будет ждать, пока из труб стечет холодная вода. Это положительный момент.
Минус в том, что подключая рециркуляцию, мы увеличиваем затраты на нагрев воды в бойлере. Почему? Поскольку идя по кольцу, вода остывает, поэтому котел чаще будет подключаться к подогреву воды и тратить на это больше топлива.
Подключение рециркуляционного кольца к специальному выходу косвенного контура
Второй недостаток заключается в том, что рециркуляция стимулирует перемешивание слоев воды. В обычном режиме самая горячая вода находится вверху, откуда она подается в контур ГВС. При перемешивании общая температура подачи воды падает (при тех же настройках). Тем не менее для полотенцесушителя это, пожалуй, единственный выход.
Как осуществить подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов.
Первый – найти специальные непрямые устройства со встроенной рециркуляцией. Это очень удобно – полотенцесушитель (или весь контур) просто подключается к соответствующим трубам. Но цена таких вариантов водонагревателей почти в два раза превышает цену обычного бака того же объема.
Подключение бойлера косвенного нагрева с рециркуляцией
Второй вариант — использовать модели, которые не имеют ввода для подключения контура рециркуляции, а подключают его с помощью тройников.
Косвенные водонагреватели: как они работают и почему они вам нужны
Эта система не для всех, и ваши бытовые потребности и системы HVAC могут сыграть огромную роль в том, подходит ли вам косвенный водонагреватель.
Нужно нанять сантехника?
Получите бесплатную онлайн-оценку от ведущих специалистов по обслуживанию на дому в вашем районе.
Примечание. Этот пост может содержать партнерские ссылки. Это означает, что бесплатно для вас мы можем получать небольшую комиссию за совершенные покупки.
Вот некоторые вещи, которые вам необходимо знать, прежде чем инвестировать в них.
Содержание
Как работает косвенный водонагреватель
Косвенные водонагреватели используют теплопередачу для создания горячей воды. Это означает, что в самом резервуаре нет электрических или газовых нагревательных элементов.
Вместо этого между баком и котлом или печью проходят змеевики теплопередачи. Жидкость в змеевике нагревается, а затем охлаждается в водяном баке, возвращаясь обратно к источнику тепла.
Изображение предоставлено httpswwwbuytanklesscomОбратите внимание, что существует некоторая путаница в отношении того, как косвенный нагреватель может использовать печь в качестве источника тепла. Это связано с тем, что многие старые модели печей не предназначены для работы со встроенными системами отопления, вентиляции и кондиционирования воздуха.
Интегрированная система — это система, в которой используется теплопередача для поддержания нескольких компонентов.
Хорошим примером этого является современный блок переменного тока, в котором используется хладагент, который нагревается и испаряется внутри, а затем конденсируется, выделяя тепло наружу.
В большинстве случаев косвенный водонагреватель подключается к бойлеру (см. также «В чем разница между водонагревателем, печью и бойлером?»). Котлы обеспечивают очень эффективное паровое отопление и вновь набирают популярность.
Поскольку сам бак не потребляет энергии, нагреватель не нуждается в какой-либо вентиляции. Косвенный нагреватель может использовать практически любой тип энергии, от газа до солнечной энергии, поскольку он использует внешнее устройство для нагрева воды.
При подключении к источнику тепла котел необходимо настроить как отдельную зону. Обменный трубопровод обычно содержит непитьевую воду, которая остается отдельной от подачи питьевой воды в резервуар.
В источнике тепла вода превращается в пар с температурой до 200 градусов по Фаренгейту. Достигнув нижнего конца резервуара-накопителя, окружающая более холодная вода отводит тепло от змеевиков, и пар конденсируется обратно в жидкость, которая возвращается обратно в систему теплоснабжения.
Непрямой водонагреватель против прямого
Из-за проблем с расчетом эффективности и сравнением моделей прямого и косвенного нагрева трудно оценить, какой из этих двух типов водонагревателя более эффективен.
Однако можно утверждать, что стандартные водонагреватели прямого действия имеют небольшое преимущество, так как при транспортировке воды на расстояние всегда есть потери тепла. Косвенные нагреватели уравновешивают это за счет меньшего количества деталей, подверженных воздействию естественных коррозионных элементов, содержащихся в воде резервуара, и отсутствия независимых затрат энергии.
В конце концов, непрямые нагреватели могут быть наиболее эффективными в домах, которые хорошо подходят или уже используют дополнительную систему ОВКВ.
См. также: Лучшие бытовые водонагреватели
Косвенный и безбаковый нагреватель
Наиболее очевидное различие между непрямым и безбаковым нагревателем заключается в наличии бака.
Косвенные водонагреватели имеют ограниченную подачу горячей воды и требуют промывки — две проблемы, которым менее подвержены безбаковые водонагреватели.
Безрезервуарные водонагреватели могут обеспечивать определенное количество галлонов воды в минуту (в зависимости от их номинала) на неопределенный срок. Между тем, косвенный нагреватель может обеспечить неограниченное количество горячей воды в минуту до такого количества галлонов, которое может вместить бак.
В обоих случаях вам придется полагаться на затраты энергии для поддержания температуры воды. Эта стоимость во многом зависит от потребности в воде и от того, насколько хорошо изолирован бак косвенного нагревателя.
Оживленный дом больше выиграет от косвенного нагревателя, так как он не ограничен в минуту, в то время как небольшой дом будет работать более эффективно с безрезервуарным нагревателем.
Вы также можете соединить эти два устройства, разместив безрезервуарные модели или модели меньшего размера в таких местах, как кухня, чтобы компенсировать спрос в большом доме.
Почему я должен использовать косвенный водонагреватель?
Косвенные водонагреватели используют преимущества существующего источника нагрева для получения энергии , поэтому они могут сэкономить много денег в долгосрочной перспективе. Они требуют меньше обслуживания
Поскольку им не нужен дымоход или отдельная газовая линия, косвенный нагреватель, использующий преимущества газового котла, будет намного более энергоэффективным (очевидно, это не относится к электрическим системам).
Обратите внимание, что косвенные системы не идеальны для печи с принудительной подачей воздуха, которая гораздо лучше совместима с безбаковыми водонагревателями. Безбаковая модель требует собственного электричества и топлива, но получает тепло от косвенной печи.
Между тем, бойлер косвенного нагрева будет работать даже летом, но бойлер будет работать только по мере необходимости, что позволит экономить электроэнергию в течение всего года.
Связано: Водяные системы лучистого теплого пола (за/против и стоимость)
Когда косвенная система нежизнеспособна
Одним из больших недостатков косвенных водонагревателей является невозможность вставить их в любой старый дом. Например, печи с принудительной подачей воздуха не смогут нагреть обменные трубы (см. также «Как узнать, неисправен ли теплообменник моей печи?»).
Они также могут быть плохим выбором для домов, где требуется очень мало горячей воды, так как вам все равно придется поддерживать большой бак горячим (обычно не менее 30 галлонов). В таких домах система по требованию гораздо эффективнее.
Могу ли я самостоятельно установить косвенный водонагреватель?
Установка может быть очень похожа на установку прямого водонагревателя, и могут возникнуть аналогичные проблемы.
