Подключение терморегулятора теплого пола делается после завершения монтажных работ устройства обогрева, размещения регулятора температуры на стене и заведения в коробку жил питающей сети, системы обогрева и температурного датчика.
Справка. Для удобства и безопасности технических работ токоведущие жилы маркируются цветом согласно ПУЭ:
- нулевой N – синий и голубой;
- фазовый L – серый, черный, белый, коричневый;
- заземление – желто-зеленый.

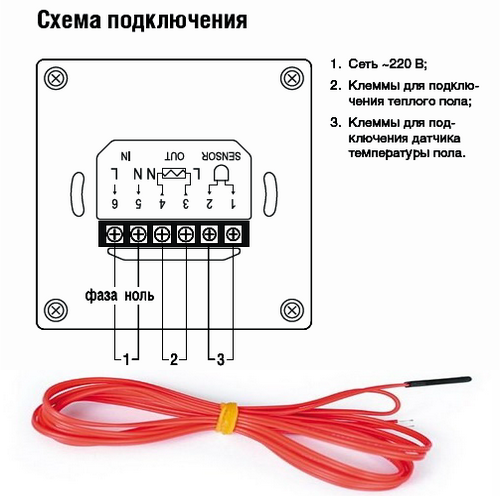

На задней стенке устройства есть клеммы с цифровой и буквенной маркировкой:
- Первая пара контактов 1 и 2 предназначена для подсоединения питающей сети 220 В: к клемме 1 подводится жила L (фаза), к клемме 2 – жила N (ноль).
- Вторая пара 3 и 4 – для подключения нагревательного кабеля: разъем 3 для жилы Nтп, разъем 4 для жилы Lтп.
- К третьей паре контактов 6 и 7 подключается температурный датчик. Порядок подключения проводников не имеет значения. Разъемы датчика температуры маркируются буквами NTK или словом Sensor.
- Клемма 5 предназначена для подключения заземления. В некоторых моделях, где не предусмотрено отдельный контакт для подведения заземления к терморегулятору, контакты 5 и 6 служат для присоединения температурного датчика.
Терморегуляторы разных производителей могут иметь различия в схемах подключения, расположении и нумерации клемм. Схема, как подключить теплый пол к терморегулятору, всегда располагается на задней стенке прибора.
Особенности схемы подключения нагревательных кабелей
Для теплого пола используются одножильные и двужильные греющие кабеля. В зависимости от разновидности нагревательного элемента незначительно меняется схема подключения терморегулятора:
- У двужильного нагревательного кабеля два изолированных друг от друга нагревательных проводника. К терморегулятору кабель подключается с одного конца: к клемме 3 с обозначением N1 присоединяют синюю жилу Nтп, к клемме 4 с маркировкой L1 – цветную жилу Lтп. На свободный конец греющего кабеля устанавливается концевая муфта.
- В одножильном кабеле имеется только один греющий проводник. Оба конца кабеля подключаются к контактам 3 и 4.
Защитная оплетка греющего кабеля присоединяется к контуру заземления, при отсутствии устройства заземления в домах старого жилого фонда делают зануление: защитный экран греющего кабеля подключают к нолю бытовой сети 220 В через клемму 2. Для удобства выполнения работы желто-зеленую жилу кабеля питания соединяют с экранирующей оплеткой греющего кабеля клеммой или обжимной гильзой и свободно укладывают в монтажной коробке регулятора температуры.
Для проверки работоспособности терморегулятора включают систему теплого пола, выставляют на приборе минимальную температуру, затем поднимают температуру до максимума: щелчок сработавшего реле свидетельствуют о замыкании цепи обогрева.
Подключение терморегулятора к электрическим теплым полам
Технология подключения терморегулятора:
- До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
- При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.
- Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
- Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
- После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
- Сопоставляют допускаемую коммутируемую мощность контактов терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки ~220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.
- Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата.
- Подключают цепь датчика к клеммам, указанным в паспорте или инструкции.
- Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю. Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.
Терморегулятор для греющего кабеля
Греющие кабели необходимо подключать к сети с применением терморегулятора. Это необходимо для:- Контроль нагрева до нужно темпеарутры
- Ограничение расхода электроэнергии
- Отсутствие перегрева и выхода из строя
Греющий саморегулирующийся кабель по своему строению не может перегреться и выйти из строя по этой причине, но при длине греющего кабеля свыше 3-5 метров, терморегулятор желательно использовать для уменьшения расхода электроэнергии. Также в ряде случае необходим контроль за температурой на обогреваемом объекте.
Греющий резистивный кабель всегда должен быть подключен через терморегулятор.
Терморегуляторы бывают разные. Одни модели универсальные и для теплого пола и для обогрева трубы. есть модели специализированные. например степень влагозащиты или крепление на ДИН-рейку.
На фото терморегулятор Devireg 610.
Монтаж греющего кабеля — порядок монтажа, особенности установки кабельного теплого пола
Нагревательный кабель универсальная система, которую в зависимости от установленной мощности можно использовать под любое напольное покрытие. Отличием кабеля от всех остальных систем теплого пола является возможность закладывать разную мощность на кв/м площади.Монтируется на подготовленное бетонное основание, как правило, на стадии капитального ремонта. Требует заливки цементно-песчаной стяжки 3-5 см.
Порядок монтажа нагревательного кабеля

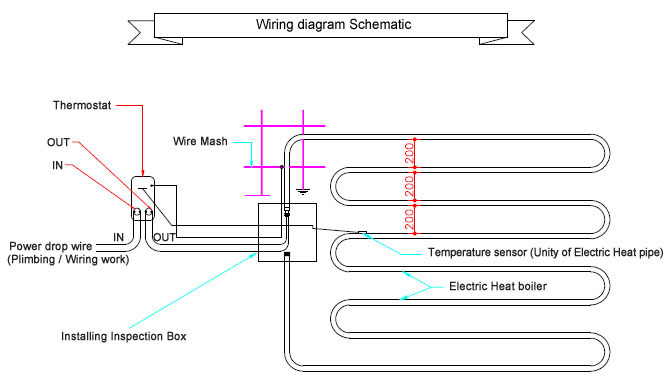

Перед установкой необходимо составить подробный план расположения греющего кабеля, «холодного» провода, соединяющего теплый пол с терморегулятором. Также требуется указать места размещения муфт – концевой и соединительной, используемой для объединения теплого и холодного элементов (рис. 1).
Для укладки «холодного» соединительного провода и датчика температуры, в стене проделывается штроба (канал) диаметром 20 мм, а также устанавливается монтажная коробка (подрозетник) для терморегулятора (рис. 2).
На место, где планируется укладка нагревательного кабеля, стелется специальная теплоотражающая подложка, сокращающая время разогрева системы и впоследствии минимизирующая затраты на электроэнергию.
Установка кабеля осуществляется на очищенное, ровное бетонное основание. Поверх теплоотражающией подложки укладывается монтажная лента (идет в комплекте с кабелем Thermocable). В качестве основы для крепежа кабеля может использоваться арматурная сетка в том случае, когда закрепить на полу монтажную ленту нет возможности. Кабель размещается змейкой на площади, свободной от стационарно стоящей мебели, оборудования, и закрепляется на монтажной ленте. Линии кабеля не должны пересекаться между собой (рис. 3), это может вызвать неравномерный прогрев, а также может привести к перегреву и выходу кабеля из строя. Диаметр изгиба кабеля должен составлять не менее 4 см.
Изменяя шаг укладки кабеля, можно заложить разную мощность на кв.м в зависимости от теплопотерь помещения и желаемого эффекта.
Рассчитать шаг укладки кабеля можно по формуле:
h=(S*100)/L ;
где S – обогреваемая площадь, L – длина нагревательного кабеля.
Так на обогреваемую площадь 5 м
h=5*100/35
Получаем шаг 14,2 см (на примере кабеля Thermo 35 м).
При монтаже учитывается и тип кабеля, который бывает как одножильным, так и двухжильным. Отличие первого заключается в наличии двух «холодных» концов, которые обязательно должны быть подключены к терморегулятору. Таким образом, укладка одножильного кабеля заканчивается в месте ее начала.
Для установки системы “теплый пол” в жилых помещениях мы рекомендуем использовать только двухжильный нагревательный кабель.
После монтажа греющего кабеля измеряется его омическое сопротивление, а также сопротивление изоляции (рис. 4), которое должно быть в диапазоне от -5% до +10% от номинального. Номинальное сопротивление указано на соединительной муфте (Thermo, Devi) или в сопроводительной документации (AEG).
В подготовленную штробу монтируется гофрированная трубка (диаметр 10 – 16 мм, идет в комплекте с нагревательным кабелем) с помещенным в ней датчиком температуры пола (идет в комплекте с терморегулятором). В обогреваемую зону гофра с датчиком должны заходить с открытой стороны петли кабеля, примерно на 30-50 см. (рис. 5).
В теплоотражающей подложке, между витками кабеля делаются технологические вырезы — окна, для лучшего сцепления стяжки с бетонным основанием пола. Теплоизоляцией должно быть укрыто около 80% обогреваемой площади.
Установленный теплый пол (рис. 6) заливается однородной цементной стяжкой, толщиной 30 – 40 мм. Раствором необходимо полностью залить сам термокабель, концевую и соединительную муфты. Затем снова следует измерить омическое сопротивление кабеля и сопротивление его изоляции.
После высыхания стяжки, возможна укладка любого напольного покрытия.
ВАЖНО!
Включение теплого пола возможно только после полного высыхания цементной стяжки (28 — 30 дней).
Толщина декоративного покрытия вместе с цементной стяжкой не должны превышать 50 мм, в противном случае, может наблюдаться существенная инертность в работе системы и повышенный расход электроэнергии.
Нагревательный кабель запрещено отрезать и укорачивать. Это выведет кабель из строя. В случае повреждения кабеля в процессе монтажа или эксплуатации (напр. при сверлении пола), его ремонт осуществляется с помощью специальных ремнаборов. Ремнаборы для двухжильного, одножильного кабеля всегда есть в наличии на нашем центральном складе.
