Подключение лампы дневного света схема: с дросселем, стартером, без них

Содержание

Схема люминесцентной лампы, электрическая схема и принцип действия лампы дневного света « ЭлектроХобби

Блог Принципиальные Cхемы

Лампы дневного света довольно широко распространены в использовании, поскольку обладают некоторыми преимуществами перед лампами накаливания. А именно, они экономнее в потреблении электроэнергии, поскольку меньше расходуют энергии на образование тепла, так же у них более рассеянный свет и имеется возможность выбирать свечение с определённым цветом, хотя наиболее популярные и ходовые всё же являются с белым свечением. Ну, а что касается специфики их работы, то скажу следующее: для любой люминесцентной лампы или лампы дневного света, необходимы определённые условия. То есть, поскольку в них содержится инертный газ с парами ртути, а как известно, газы являются плохими проводниками электрического тока. И для их зажигания требуется высокое напряжение пробоя.

Так же, для облегчения этого зажигания, делаются внутри люминесцентной лампы спиральки, которые при подачи напряжения накаляются и тем самым облегчают выход электронов из металла электродов. Учитывая данные условия, простое подключение к контактам лампы дневного света сетевого напряжения не пойдёт. Для этого однажды придумали очень простую схему на дросселе. В ней сочетаются все благоприятные условия для осуществления зажигания и дальнейшего горения люминесцентной лампы. Дроссель, как Вы должны знать, при подаче на него переменного напряжения способен ограничить силу тока, за счет индуктивного сопротивления. Это нам понадобится для дальнейшего поддержания непосредственного горения люминесцентной лампы.

Ещё дроссели умеют выдавать большие ЭДС, за счет внутренней самоиндукции, но для этого необходимо создать в цепи питания кратковременное прерывания, в виде замыкания и размыкания. Это и обеспечивает ещё один элемент схемы, под названием стартёр. Итак, на вход схемы лампы дневного света подается сетевое напряжение 220в.

Оно проходит через дроссель и поступает на первую спиральку лампы, с неё переходит на стартёр и с него идёт во вторую спиральку, с которой поступает на вторую клемму сетевого напряжения. Первым срабатывает стартёр.

Напряжение зажигания тлеющего разряда стартера меньше напряжения сети, но больше рабочего напряжения лампы. Его внутренние контакты нагреваются и замыкаются, тем самым обеспечивая прохождение тока через спиральки лампы, нагревая их до температуры 800-900 градусов. Это позволяет легче проходить запуску лампы. После, контакты стартера остывают и размыкаются, что даёт кратковременный импульс на дроссель, а он выдаёт выброс высокого напряжения на электроды люминесцентной лампы, обеспечивая тем самым пробой и дальнейшее горение. Что касается подключённой емкости на входе. Это сетевой фильтр для гашения реактивной мощности, которую вырабатывает дроссель. Без ёмкости конечно лампа то же будет работать, но при этом потребляя больше энергии.

В первом варианте схемы происходит включение одной лампы. В этом случае элементы схемы будут такими: если лампа на 40Вт, то и дроссель на 40Вт, а стартер на напряжение 220в (если лампа одна). При подключении двух ламп к одному дросселю, общая схема уже имеет вид варианта 2, на нашем рисунке. В этом случае, дроссель на 40 Вт, а лампы на 20Вт и стартера, напряжением по 127в каждый. Ну а конденсатор, в первом и втором варианте можно поставить на напряжение не меньше сетевого, а лучше с запасом и емкостью около 0.22мкФ. На этом данная тема, схема люминесцентной лампы электрическая принципиальная, закончена. До следующих статей и удачи.

НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ

LED освещение с регулировкой яркости для рабочего стола с питанием от трансформаторного блока питания

Ссылка для просмотра этого видео на моем канале в Дзене

Ссылка на эту статью в Дзене — https://dzen.ru/a/Y5W5XQrfg2CljIWI

Поиск по сайту

Меню разделов

Лампа дневного света схема подключения и ремонт.

О системах питания ламп дневного света

Схемы для подключения ЛДС

Для подключения обычных ламп дневного света существует несколько схем. При их применении необходимо обращать внимание на суммарную мощность нагрузки (особенно при подборе дросселей-балластов) и напряжения на отдельных элементах (особенно стартерах — стартеры выпускаются двух типов: полное напряжение (220В) и половинное)

В некоторых дросселях-балластах имеется первичная коммутация проводников В связи с этим схема подключения ЛДС может немного измениться. Поможет в этом схема на корпусе пуско-регулирующего устройства.

Большинство схем с применением ЛДС имеет на входе конденсатор-фильтр для защиты потребителей от помех (импульсов) при включении-выключении приборов.

Подключение лампы дневного света.
подключение ЛДС
подключение люминесцентных ламп.
Схемы с конденсатором
Современные схемы подключения люминесцентных ламп дневного света
схемы подключения ЛДС

1. Самая простая схема для подключения одиночной лампы дневного света . При использовании одиночных ламп возможно мерцание света лампы, что неблагоприятно сказывается на восприятии света. В этом случае следует отдавать предпочтение современным электронным схемам пуско-регулирующих устройств (ПРА). Там же могут быть указаны предельные мощности нагрузки на данный прибор.

2. В светильниках с применением ЛДС обычно используют парное количество ламп (2 или 4). В них эффект мерцания света менее заметен.

При этом сами трубки ламп соединяются парами последовательно или параллельно. В одной из веток может ставиться фазосдвигающий конденсатор для уменьшения общего мерцания — лампы мерцают поочередно и суммарно имеем более стабильное свечение.

а) Последовательная схема. (на стартерах половинное напряжение — тип S2).

б) Параллельная схема. (на стартерах полное напряжение 220В)

в)Параллельная схема с фазосдвигающим конденсатором.

г) Современные схемы. В современных люминесцентных светильниках применяют бездроссельную и безстартерную схему. Эти устройства заменяет электронная схема (электронный балласт), обеспечивающая надежный пуск и стабильную работу ЛДС.

Промышленность выпускает два вида электронных устройств для пуска и работы люминесцентных ламп:

В пластиковом корпусе из которого выходят подсоединительные проводники.Схема подключения обычно нарисована на корпусе прибора.

Сама электронная плата без защитного корпуса, вставляемая в специальные держатель. В момент написания статьи его размеры близки к размерам спичечного коробка. При обслуживании такой электронной платы следует обратить внимание на состояние защитного лакового покрытия. Оно легко разрушается при вытягивании из держателей. При последующей установке назад возможно замыкание элементами крепления участков платы и выхода ее из строя. Можно кромку платы обвернуть изолентой в месте упора держателей.

Эти же схемы применяют и в настольных люминесцентных лампах.

Анализ поисковых запросов показывает, что часть пользователей интересуется люминесцентными светильниками. Применяются обычно светильники из двух или .

На данный момент могу проинформировать о наличии электронного балласта для светильника из 4-х ламп по 18 Вт. Вскрытие корпуса показало, что в нем применена схема аналогичная для ламп-экономок. На одной плате смонтировано две схемы для подключения двух ЛДС каждая..

На мой взгляд экономичнее в плане ремонта использовать 2 отдельных балласта (другого типа) по одному на две лампы. В первом случае при поломке придется менять весь прибор, а во втором две лампы будут работать.

д) Редкие схемы. В некоторых случаях применяют бездроссельную схему с уможителем напряжения. Поскольку для розжига ЛДС необходимо напряжение несколько большее 220В, в этой схеме имеется умножитель напряжения (4 диода и 2 конденсатора), обеспечивающий стабильное включение и работу лампы даже с перегоревшей нитью разогрева (она здесь просто не нужна). Параметры электронных компонентов не указаны (схема интересна только отдельным энтузиастам)- их легко можно найти при надобности на других сайтах. Диоды и конденсаторы в принципе легкопокупаемые на радиорынках, а вот с резистором (довольно большая мощность) могут быть проблемы в наличии.

Есть и другие варианты схем питания ЛДС (Н.П. постоянным током и др.), но практического применения они не имеют. При питании постоянным током на колбе лампы со временем образуется темная область (пятно), уменьшающая силу света. Высоковольтные схемы питания ЛДС приводят к быстрому износу электродов лампы.

На практике нестандартные схемы включения ЛДС никакого выигрыша во время эксплуатации НЕ ДАЮТ и интересны только для одиночных любителей попробовать свои силы.

Некоторые особеннности в работе люминесцентных ламп.

Мигание лампы, лампа не может включиться — для устранения сначала поменять стартер, если не поможет — поменять лампу, проверить напряжение в сети.

Мерцание люминесентной лампы в т. ч. и компактной экономки даже в выключенном состоянии — чаще всего встречается если выключатель установлен на нулевом проводе.

Мне понравилась фраза — лампы накаливания — это вчерашний день, лампы дневного света — сегодняшний, а полупроводниковые (LED) — завтрашний день. Электрическая проводка делается на будущее. Перетереть стены, потолок, поменять обои — данные работы делаются чаще чем замена электропроводки. Электропроводку следует делать с ориентацией на завтрашний день.

Также после 2015 года поставки люминесцентных ламп на Украину будут прекращаться. Идет переход на светодиодные источники света. Сейчас в продаже имеются практически все типы ламп (по внешнему виду) для замены устаревших источников света (ламп накаливания, люминесцентных) на современные светодиодные (LED). При установке светодиодных аналогов необходимо переделать схему подключения в самом светильнике. Фактически выбросить дросселя, стартеры, Оставляем только подсоединительные элементы (цокольный патрон, держатель), в которые вставляется (вкручивается) современня LED лампа.

Светодиодные аналоги ламп подключаются напрямую в сеть 220В. Необходимые вспомогательные элементы находятся внутри самих приборов.

Люминесцентные лампы, называемые также лампами дневного света, нашли свое широкое применение, благодаря большому количеству преимуществ перед обычными лампочками накаливания. Их основное преимущество заключается в экономичности, поскольку в отличие от стандартных лампочек накаливания, они практически не нагреваются. Известно, что в обычных лампах огромное количество энергии превращается в тепло, которое никому не нужно.

Одним из достоинств люминесцентных лампочек является возможность самостоятельного выбора цветового спектра. Наибольшей популярностью пользуются лампы белого цвета, которые носят название холодного цвета. Однако, очень многим нравятся теплые тона, приближающиеся по своим качествам к солнечному свету.

Варианты подключения ламп

Схема подключения лампы дневного света напрямую связана с ее устройством. Основными составляющими частями классической люминесцентной лампочки являются непосредственно сам светящийся элемент, пусковой элемент — стартер и, наконец, дроссель. В состав светильника входит колба, заполненная парами ртути. По краям, с обеих сторон, расположены нити накаливания, изготовленные из вольфрама. Внутренняя поверхность стеклянной колбы покрыта специальным веществом — люминофором.

Основные функции элементов лампы

Функция дросселя состоит в образовании высокого импульса напряжения в самом начале зажигания лампочки. Основным назначением стартера является разрыв и соединение цепи. Он состоит из конденсатора и колбы, заполненной инертным газом. Внутри колбы расположены два контакта — биметаллический и металлический. Подведенное напряжение, воздействуя на биметаллический контакт, нагревает его. В результате, происходит изменение формы и последующее соприкосновение с металлическим контактом. В конечном итоге, происходит замыкание цепи и включение света. Все эти процессы тесно взаимосвязаны между собой.

При замыкании цепи выключателем, происходит подача напряжения на стартер. После замыкания, в самой лампочке происходит нагрев вольфрамовых спиралей. После нагрева и начала фотоэлектронной эмиссии, стартер приходит в отключенное состояние. В момент отключения стартера, в действие вступает дроссель, после чего, в результате импульса, внутри образуется разряд электрической дуги. Таким образом, лампа оказывается включенной. Люминофор, в свою очередь, превращает невидимый ультрафиолет в видимую часть спектра.

Дроссельная схема подключения лампы дневного света, самая простая и наиболее распространенная. Тем не менее, в настоящее время разработано много вариантов схем без применения дросселя. Схемы люминесцентных ламп постоянно развиваются и совершенствуются.

Подключение двух ламп через один дроссель

На сегодняшний день, традиционная пускорегулирующая аппаратура для люминесцентных ламп используется в большей части люминесцентных светильников. В частности, они широко применяются при работе самых распространенных люминесцентных ламп Т8. Главным достоинством электромагнитных дросселей, благодаря которому они пока конкурируют с электронными аналогами, можно отнести невысокую стоимость: более надежные, экономичные и функциональные электронные балласты обходятся в несколько раз дороже.

Основный функции ПРА:

Основными функциями ПРА можно назвать зажигание лампы и поддержание в норме ее светотехнических и эксплуатационных характеристик. Рабочая схема электромагнитного пускорегулирующего аппарата обычно состоит из балласта, конденсатора и стартера, который запускает работу лампы. Балласт является индуктивным сопротивлением, которое последовательно подключается с люминесцентной лампой и создает высокое напряжение (0,7-1,2 кВ) на электродах источника света. В результате, в колбе формируется газовый разряд, ведущий к розжигу лампы. При этом дроссель для люминесцентных ламп стабилизирует ток в питающей сети, а конденсатор снижает радиопомехи и компенсирует реактивную мощность, которые возникают при зажигании люминесцентной лампы. При использовании электромагнитного балласта этот процесс (розжиг лампы) происходит с частотой около 100 Гц, что в два раза выше, чем частота тока в стандартной сети питания (50 Гц). Запускается люминесцентная лампа с магнитным ПРА обычно около 1-3 секунд.

Из чего состоит дроссель для лампы:

Балласт для ламп представляет собой электромагнитный дроссель, то есть катушку с металлическим сердечником, имеющую обмотку из медного или алюминиевого провода. Диаметр провода обмотки, как правило, выбирается таким образом, чтобы дроссель для люминесцентных ламп не нагревался выше заданной температуры, необходимой для нормальной работы светильника. Потери в мощности при использовании электромагнитного балласта лежат в пределах 10-50%, в зависимости от мощности источника света – чем мощнее лампа, тем меньше потери. Согласно европейским стандартам, по уровню потерь мощности существуют три класса дросселей: B (особо низкие потери), C (пониженные потери) и D (нормальные потери). С 2001 года в странах Евросоюза балласты класса D не выпускаются. Большая часть дросселей отечественного производства относится к категории D.

Преимущества электромагнитного дросселя:

Преимуществами электромагнитных балластов можно назвать низкую стоимость, простоту в исполнении и слабую чувствительность к температурным перепадам. Однако, в сравнении с электронными аналогами, электромагнитные дроссели имеют ряд серьезных недостатков. В их числе можно отметить значительные потери в рабочей схеме, акустический шум при работе лампы, увеличенный вес светильников, меньший срок службы. Наиболее серьезным минусом, пожалуй, является относительно низкая частота розжига лампы, в результате чего освещение является мерцающим и негативно сказывается на утомляемости глаз. Помимо этого, низкая частота зажигания люминесцентной лампы способна создавать стробоскопический эффект. Если колеблющиеся или вращающиеся предметы (например, элементы токарного станка, циркулярной пилы, кухонного миксера и т.д.) движутся с частотой, равной или кратной частоте мерцания, то они будут казаться неподвижными. Поэтому на производстве является обязательной подсветка рабочих мест лампами накаливания.

Электромагнитные дроссели для газоразрядных ламп высокого давления

Для работы газоразрядных ламп высокой интенсивности, таких как металлогалогенные лампы или, например, натриевые лампы высокого давления, также необходимы пускорегулирующие аппараты (Дроссель днат или дроссель дрл). По своей конструкции, электромагнитные дроссели для газоразрядных ламп схожи с электромагнитным балластом для люминесцентных ламп. В частности, дроссель ДНаТ включает в себя рабочую схему, состоящую из ИЗУ (импульсного зажигающего устройства), балласта и компенсирующего конденсатора. Зажигание лампы происходит в результате пробоя импульсом высокого напряжения (до 6 кВ) межэлектродного пространства. Исключением из общей схемы является дроссель ДРЛ, который не содержит дополнительного зажигающего устройства, поскольку в данных лампах для розжига есть дополнительные электроды.

Нужно отметить, что для газоразрядных ламп высокого давления следует подбирать балласт, соответствующий типу и мощности источника света. Например, дроссель 250 для лампы ДНаТ должен использоваться именно с натриевой лампой мощностью 250 Вт, а дроссель 400 – соответственно с лампой на 400 Вт. Только в этом случае газоразрядная лампа будет работать согласно номинальным техническим характеристикам.

Особенности ПРА для газоразрядных ламп:

При работе с электромагнитным дросселем ДРЛ, газоразрядные лампы достаточно долго разгораются – обычно не менее 5 минут, а также имеют определенные особенности при подключении. Тем не менее, пока классический магнитный балласт наиболее часто используется для работы газоразрядных ламп. Однако, в последнее время, производители активно разрабатывают электронные балласты для газоразрядных ламп высокого давления, которые обеспечивают более стабильную, длительную и экономичную работу источников света.

Современное общество стремится экономить на любых видах энергоносителей, особенно на электричестве. Это связано с постоянным возрастанием оплаты за свет. Поэтому в жизнь людей очень прочно входят и активно используются лампы дневного света.

Сама лампа состоит из стеклянной колбы, которая может быть различной формы и диаметра. По своему строению и виду они делятся:

компактные с цоколем Е 14 и Е 27;
кольцевые;
U- образные;
прямые.

Независимо от внешнего вида, каждая из ламп дневного света имеет внутри электроды, специальное люминесцентное покрытие, закачанный инертный газ с парами ртути. Из-за того, что электроды накаляются, происходит периодическое зажигание инертного газа, поэтому люминофор светится. Учитывая, что спирали могут при кратковременном разогреве перегреваться и сгорать, в этих приборах используется стартер для ламп дневного света. Стоит отметить и тот факт, что спирали в осветителях дневного света небольшого размера, им не подходит стандартное напряжение, поэтому устанавливаются специальные приборы – дроссели, задачей которых является ограничение номинального значения силы тока .

Принцип работы люминесцентной лампы

Когда осветитель подключается к сети, происходит автоматическая подача сетевого напряжения в 220 В на схему, далее оно следует на стартер. Так как контакты еще разомкнуты, то полное напряжение через прибор не идет, а попадает на дроссель, где колеблется около нуля. Этого напряжения достаточно, чтобы произошел розжиг разряда в лампочке. Как только биметаллический электрод стартера разогреется, он загибается и происходит замыкание электрической цепи, нити в люминесцентной лампе загораются. Это приводит к запуску в работу самой лампы.

В качестве электродов в дневных лампах установлены вольфрамовые нити накала . На них обязательно наносится специальное покрытие защитной пастой. Через некоторое время эта паста сгорает, что влечет перегорание нити накала. Если хотя бы одна из нитей перегорит, осветитель выходит из строя и зажигаться не будет.

Как правильно подключить осветительный прибор

Существуют схемы подключения ламп дневного света. Они очень простые и не вызывают трудности даже у неопытного человека. Для одного источника света достаточно, на собранную схему, подать напряжение через клеммы. Оно последует на дроссель, далее, на первую спираль. Затем, включается стартер, он реагирует на поступивший ток, и пропускает его дальше на вторую спираль, подключенную к клемме.

Если вам необходимо установить несколько приборов дневного света, то схемы подключения немного изменятся. Все лампы будут соединяться последовательно. Будет использоваться несколько стартеров, для каждого источника отдельно. Если вы хотите установить две лампы на один дроссель, то необходимо прочитать номинальную мощность, которая указывается на корпусе. Если мощность дросселя составляет 40 Вт, то к нему подсоединяются только два прибора с мощностью в 20 Вт.

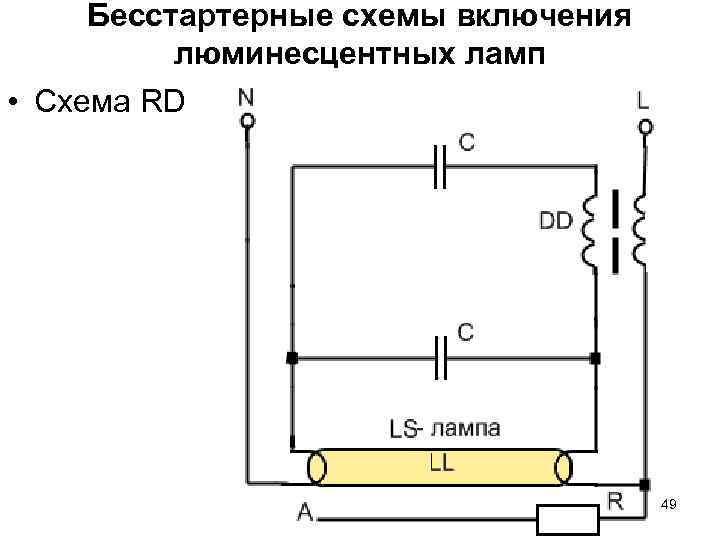

Разработаны схемы подключения ламп без использования стартера . Их заменяют электронные балластные устройства. В таком варианте прибор дневного света включается мгновенно, нет моргания, как при включении стартера.

Подключить электронные балласты легко. Для этого достаточно ознакомиться с инструкцией, которая находится на корпусе прибора. В таких инструкциях указана схема подключения, какие контакты лампы должны быть соединены с соответствующими клеммами. Стоит отметить, что многие специалисты считают, что именно такой способ имеет большие преимущества:

вам не нужно наличие дополнительных элементов для управления и подключения стартера;
работа лампы без стартера продолжительней, так как исключается установка соединительных проводов прибора и стартера, которые часто и быстро выходят из строя.

Стоит отметить, что подключение ламп дневного накаливания не вызывает особого труда, так как в комплекте с прибором идут все необходимые элементы устройства и схемы их сборки. Вам не нужно что-то покупать дополнительно и выдумывать, или отыскивать схемы сборки устройства.

Поломки лампы дневного света, ремонт и замена

Как только вы обнаружили проблемы в работе устройства, необходимо выяснить причины неисправности, и определиться: нужна ли полная замена лампы, или достаточно поставить новый элемент. Самыми распространенными неполадками являются проблемы в работе стартера или дросселя . Когда лампа при включении зажигается лишь с одной стороны, то необходимо перевернуть ее таким образом, чтобы вход несветящейся части стал на противоположное место. В случае когда лампа продолжает светить так же, то ее можно выбросить — она неисправна.

Часто встречаются неполадки, когда светятся два конца лампы, а вся она не зажигается. Это может свидетельствовать о неисправности стартера, проводки или патрона. Начните проверку со стартера. Если он исправен, то начинайте работу с проводкой, возможно, в ней возникли замыкания.

Если лампа при включении загорается тусклым светом, а через несколько минут начинает пульсировать и вообще гаснет, то это свидетельствует о попадании в колбу воздуха . В таком случае требуется замена прибора.

Как работает дроссель, основные признаки поломки

Некоторые лампы резко и мгновенно зажигаются, но после нескольких часов работы, края источника света темнеют. На такую работу стоит сразу обратить внимание. Это свидетельствует о быстром выходе из строя прибора. Причиной поломки станет проблема в работе дросселя: пусковой и рабочий ток имеют показатели, превышающие норму. Для точной диагностики неполадки достаточно воспользоваться вольтметром , и проверить величину пускового и рабочего тока. Чаще всего специалисты находят неисправности нескольких катодов.

Некоторые пользователи наблюдают, что в лампе дневного света периодически вьется змейка. Это также указывает на проблемы в работе дросселя. В источник поступает электрическое напряжение, но разряд внутри неравномерный. Здесь также достаточно проверить величину пускового и рабочего напряжения, и при обнаружении превышения, заменить дроссель на новый.

Основные проблемы в работе стартера

Когда владелец лампы дневного света наблюдает картину постоянно или периодически гаснущего прибора, то это указывает на проблемы в работе стартера и лампы. Для точной диагностики неполадок, необходимо проверить входящее напряжение в приборе. Если его параметры гораздо выше, то достаточно заменить только лампу. Обязательно измеряйте напряжение и в стартере. Если оно ниже нормы, то необходима замена стартера.

В случае, если светильник дневного света начинает функционировать тускло, то это признак резкого снижения тока внутри до критического уровня. Это свидетельствует о неполадках дросселя. Когда вы измерили в нем напряжение и убедились, что причин к неправильной работе нет, то, возможно, ваш источник света отслужил свой срок, количество ртути внутри снизилось до минимума. Необходима замена самой колбы.

Если в лампах перегорает спираль , то это указывает на поломку или повреждение дросселя. Чаще всего – это проблемы или изнашивание изоляции. Как только источник дневного света перестает нормально работать, необходимо его сразу отключить от электричества, и найти причины поломки. Не стоит многократно пытаться включать прибор, так как поломка одного элемента, влечет проблемы в работе или выход из строя и других частей прибора.

Важно понять главное — при установке лампы дневного света, схемами подключения нужно оперировать грамотно. Только в этом случае не возникнет проблем и прибор будет функционировать качественно.

Компактная люминесцентная лампа

Введение
Электротехнические конструкции
Запуск лампы
Нормальная работа
Отказы
Ремонт электронных
Механическая конструкция
Проверка
Ссылки
Схемы и фото
- биглуз20в
- Изотроник 11W
- Люкстек 8 Вт
- Maway 11W
- Максилюкс 15W
- Поларис 11W
- BrownieX 20 Вт
- PHILIPS ECOTONE 11W (9 мая 2002 г.)
- ИКЕА 7W (12 апреля 2003 г.)
- OSRAM DULUX EL 11W (13 ноября 2004 г.)
- OSRAM DULUX EL 21W (3 декабря 2005 г.)
- EUROLITE 23W (13 октября 2008 г.)
- SINECAN 5 2×26-30 Вт (13 октября 2008 г.)
- НЕМЕДЛЕННО 25 Вт (24 марта 2010 г. )
- PHILIPS GENIE 11W (24 марта 2010 г.)
- PHILIPS GENIE 14 Вт (22 октября 2010 г.)
- балласт Landlite EBCF-127-120V-LPF 27W (5 марта 2012 г.)
- OSRAM DULUX STAR MINI TWIST 11 Вт (13 мая 2014 г.)

Введение

Компактные люминесцентные лампы имеют некоторые преимущества по сравнению с классическими лампочками. Это меньшее энергопотребление (до 80%) и гораздо больший срок службы (от 5 до 15 раз). Недостатки — более длительный запуск в основном у более дорогих типов, невозможность использования темнее и цена.

Люминесцентные лампы обычно доступны в следующих цветовых температурах:

Теплый белый (2700K)
Холодный белый (4000K)
Дневной свет (6000K)

Чаще всего мы встречаем «теплый белый», который близок к классической лампочке и который больше всего нравится людям. В компактной люминесцентной лампе используется вакуумная трубка, аналогичная классической ленточной лампе, и принцип преобразования энергии в свет тот же. Трубка имеет на обоих концах два электрода, покрытых барием. Катод имеет высокую температуру около 900 градусов Цельсия и генерирует много электронов, которые ускоряются напряжение между электродами и ударами атомов аргона и ртути. Возникают низкотемпературные плазмы. Переполняющая энергия ртути излучается в форме ультрафиолетового света. Внутренняя сторона трубы облицован люминофором, преобразующим УФ-свет в видимый свет. Трубка питается переменным током, поэтому функция электродов (катод и анод) все еще меняется. Потому что там используется импульсный преобразователь, работающий на десятках килогерц, что лампа CFL не «мигает» по сравнению с классической лампой с полосовой трубкой. Преобразователь, присутствующий в завинчивающейся крышке, заменяет классический балласт. со стартером.

Электромонтажные работы

Принцип работы объясняем на примере лампы LUXAR 11W. Схема содержит секцию питания, в состав которой входит помехоподавитель L2, предохранитель F1, мостовой выпрямитель из диодов 1N4007 и фильтрующий конденсатор С4. Стартовая секция включает D1, C2, R6 и диак. D2, D3, R1, R3 имеют функцию защиты. Другие части имеют нормальную работу.

Запуск лампы

R6, C2 и DIAC подают первый импульс на базу транзистора Q2 и вызывают его открытие. После пуска этот участок блокируется диодом D1. После каждого открытие Q2 разряжается C2. Невозможно собрать достаточно энергии для повторного открытия диака. Далее идут транзисторы, возбуждаемые очень маленьким трансформатором TR1. Он состоит из ферритового кольца с тремя обмотками (от 5 до 10 витков). Теперь нити накала питаются от конденсатора С3 от повышения напряжения от резонансный контур из L1, TR1, C3 и C6. Загорается трубка – это резонансная частота, определяемая емкостью С3, потому что у него гораздо меньшая мощность, чем у С6. В этот момент напряжение на C3 превышает 600В по отношению к используемой лампе. Во время пуска пиковый ток коллектора примерно в 3-5 раз больше, чем во время нормальной работы. При повреждении трубки существует опасность разрушения транзистора.

Нормальная работа

При ионизации газа в трубе С3 будет практически закорочен и благодаря до этой частоты снижается и чейнджер теперь управляется только C6 и чейнджером генерирует гораздо более низкое напряжение, но достаточное, чтобы держать свет включенным. В нормальной ситуации, когда транзистор открывается, этот ток на TR1 увеличивается. пока его ядро не насытится, а затем его обратная связь с базой исчезнет и транзистор закрывается. Теперь открывается второй транзистор, который возбуждается обратно подключается обмотка TR1 и весь процесс повторяется.

Сбои

Распространенной неисправностью является пробитый конденсатор С3. можно в основном на дешевых лампах, где используются более дешевые компоненты для более низкого напряжения. Точить трубу не загорается вовремя, есть риск выхода из строя транзисторов Q1 и Q2 и далее резисторы R1, R2, R3 и R5. Когда лампа загорается, чейнджер сильно перегружен а транзисторы обычно не выдерживают более длительных температурных перегрузок. Когда труба изнашивается, обычно выходит из строя и электроника. Когда трубка старая, может перегореть одна из нитей накала и лампа не загорится. больше не горит. Электроника обычно выживает. Иногда может быть разрыв трубы из-за внутреннего напряжения и разницы температур. Чаще всего лампа выходит из строя при включении питания.

Ремонт электроники

Под ремонтом электроники обычно подразумевается замена конденсатора С3, если он пробит. При сгорании предохранителя, вероятно, будут повреждены транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Предохранитель можно заменить резистором 0R5. Неудачи можно множить. Например, при закороченном конденсаторе может будут термически перегружены транзисторы и будут разрушены. Лучшими транзисторами для замены оригинальных являются MJE13003, но это не так. легко найти их. Я заменил их на BD129, но сейчас их нет. Существуют и другие варианты, такие как 2SC2611, 2SC2482, BD128, BD127, но я не уверен, что они будут долговечными. Оригинальные транзисторы на нашем рынке отсутствуют. Если не имеет значения размер корпуса ТО220 можно использовать транзисторы MJE13007.

Механическая конструкция

Лампа обычно состоит из двух частей. Одна пластиковая крышка с отверстиями для труб и купюр. Трубка агглютинируется с ним. Вторая, более крупная деталь имеет прорези для купюр с внутренней стороны. Внутри находится печатная плата с компонентами и проводами от трубки. С верхней стороны печатной платы идут провода к верху лампы, где припаяны или проштампован к контакту. Обе пластиковые детали прищелкиваются к себе и местами приклеиваются. Обычно вы можете осторожно использовать маленькую отвертку, чтобы последовательно скруглить в зазор между обеими пластиковыми деталями для выпуска клея. Затем вы должны использовать больше, чтобы открыть лампу. Для закрытия лампы можно только защелкнуть обе пластмасски на себя. Посмотрите на фото открытой лампы.

Проверка

В большинстве этих компактных люминесцентных ламп используется одинаковая или очень похожая проводка. более дорогие лампы используют немного сложную проводку с предварительным подогревом электродов и благодаря этому они имеют более длительный срок службы. Ремонт этих ламп не окупается, т.к. цена более дешевых типов выше. сейчас очень низка, а цена человеческого труда гораздо выше. Схемы подключения возникают при ремонте ламп и являются только для учебы или ремонта. Информация взята из поиска ламп и из источников в разделе ссылок.

Ссылки

http://www.simandl.cz/stranky/elektro/starter/starter.htm Страница с описание электронного стартера на чешском языке.

Схема и фото

Bigluz 20W

Компактная люминесцентная лампа Биглуз 20Вт использует классическую схему подключения с небольшими изменениями. Значения деталей изменены для большей мощности.

Фото открытой лампы Биглуз 20Вт.

Изотроник 11 Вт

В лампе Isotronic 11W используется немного измененная проводка, в которой отсутствует пуск. схема с диак. Лампа заводится, вероятно, благодаря конденсатору С1.

Люкстек 8 Вт

В светильнике Luxtek 8W используется классическая проводка с небольшими изменениями. Интересен только термистор, который, вероятно, и зажигает свет, и нить накала. подогрев.

Фото платы с электроникой и верхней стороны крышки.

Maway 11W

Лампа Maway 11W использует другую проводку, как и лампа Isotronic.

Максилюкс 15 Вт

В светильнике Maxilux 15W используется классическая разводка.

Поларис 11 Вт

Лампа Polaris 11W имеет небольшую резьбу и меняет некоторые номиналы компонентов. Проводка классическая.

BrownieX 20 Вт

Лампа BrownieX 20W имеет упрощенную схему подключения, как и лампа Isotronic.

PHILIPS ECOTONE 11 Вт

В светильнике PHILIPS ECOTONE 11W снова используется упрощенная схема подключения, как в светильнике Isotronic. Эта лампа по сравнению с другими имеет правильно подобранные компоненты, что электроника наверное можно жить дольше. Проводка менее обманута, чем другие. Есть катушка L2. для блокировки ВЧ помех и конденсатор С1 на напряжение 1200В, который очень сильно напрягался. Tube превосходит безымянные типы. Цвет света «теплый белый» несет свет классической лампочки и не имеет розовый тон, как и другие. Трубка немного длиннее и имеет больше света по сравнению к другим типам 11 Вт. Все эти лампы, которые у меня есть из нескольких серий, имеют идентичный цветовой тон и яркость. По сравнению с лампами MAWAY, где каждый предмет имеет свой цветовой оттенок, некоторые сломали электронику, у некоторых труба с потерянным вакуумом и т.д… Видно, что лампы от маркированных производителей имеют гарантированный параметров и лучшего качества, чем no-name.

Фотография открытой лампы Philips.

ИКЕА 7W

Светильник ИКЕА 7Вт имеет классическую разводку как у Луксар 11Вт. Значения компонентов изменены на более низкую мощность. Детали достаточно рассчитаны по напряжению. Провалом был перегоревший один из проводов. Лампа работала непрерывно в течение одного года, что составляет более 8500 часов. Срок службы соответствует заявленным на этикетке.

Фотография открытой лампы ИКЕА 7Вт

OSRAM DULUX EL 11W

Лампа OSRAM DULUX EL 11W снова имеет классическую проводку с небольшими изменениями. Она имеет небольшую резьбу и полностью функциональна.

OSRAM DULUX EL 21W

Светильник OSRAM DULUX EL 21W имеет классическую схему подключения. В отличие от предыдущего Лампа OSRAM не имеет термистора для медленного пуска. Она перегорела один нить.

ЕВРОЛИТ 23 Вт

Светильник EUROLITE 23W имеет классическую схему подключения. За схемы спасибо Mard.

SINECAN 5 2x 26-30 Вт

Электронный балласт SINECAN 5 для двух люминесцентных ламп имеет одинаковую схему. как и большинство компактных люминесцентных ламп. Небольшая разница в питании трубки перед диодом Д6 и разводка пусковых конденсаторов С10 и С11 около трубок. Я не совсем понимаю, почему это подключено таким образом. Балласт не имеет предохранитель, но только тонкий провод. Балласты были сломаны из-за перегоревшего электролита. конденсаторы. Разбивает транзисторы и резисторы R3, R4, R5 и R6.

Фотография открытого балласта.

НЕМЕДЛЕННО 25 Вт

Эта лампочка интересна только мощностью 25 Вт. Схема классическая.

PHILIPS GENIE 11 Вт

Лампы Philips Genie я использую уже много лет. Я доволен ими. Их преимуществом является очень компактный размер трубы, что позволяет устанавливать внутри к лампе с небольшим пространством для лампы. Загорается сразу после включения. Я не видел никакого отрицательного влияния на их жизнь.

Разобранная лампочка.

PHILIPS GENIE 14 Вт

Эта лампа имеет почти идентичную схему с их вариантом на 11 Вт. Он имеет два дополнительная защита диодами D6 и D7. Значения нескольких компонентов немного измененный. Транзисторы более мощные типа 13003.

Балласт Landlite EBCF-127-120V-LPF 27 Вт

Нуно Сусена Алмейда успешно починил электронный балласт и прислал мне свой схемы, которые я вам сейчас покажу. Схема очень похожа на многие другие балласты ламп. Для меня интересным является использование удвоителя напряжения, потому что лампа рассчитан на 120В, а электроника рассчитана на 230В. Вот оригинальная статья авторов: http://slug.blog.aeminium.org/2012/03/01/electronic-ballast-repair/

OSRAM DULUX STAR MINI TWIST 11 Вт

Следующая лампа с классическим дизайном. Интересна только его миниатюрная конструкция. У него сломана одна тепловая нить.

Разобранная лампа OSRAM.

Без названия 1

Преобразование 2-футовой люминесцентной лампы T12 в светодиодную

Нажмите на эту картинку, чтобы просмотреть фильм в формате m4v с деталями проводки. до конвертации.

Это скриншот схемы подключения светодиодов на 230 вольт переменного тока. 230 В переменного тока используется в коммерческих зданиях. У меня дома 120VAC. Подключение к сети переменного тока то же самое для обоих напряжений, только две точки для каждой лампочки с ее массивом светодиодов.

Проблема

Прочитать этот PDF

Schematic_LED_Conversion-lifebulb-lbp8f1241b-installation.pdf

Если у вас есть мгновенный балласт, гнезда T8/T12 являются неправильным типом. Они шунтируются. Для светодиодных ламп требуются розетки без шунта. У меня есть лампа с мгновенный старт. Я проверил в Интернете и не могу найти тот же размер 24 «x 9». Я могу найти 24 «x 11 + 1/2» слишком широкими примерно за 100 долларов. Так что я собираюсь получить четыре правильных сокетов от Amazon за $5,79 и заменить все старые на новые те. Соединения были старыми, и полная замена проста.

Схема подключения лампы

Ожидается заказ запчастей

Так вот они через пять дней после заказа с Амазона. Посмотри на эти тщательно возле их базы. Первый набор канавок посередине основания общие канавки, используемые для установки. Однако некоторые лампы используют следующую настройку на верхней части основания, где секция держателя сопрягается с основанием. Они используются в некоторых лампах. Будьте наблюдательны при удалении старых или, что еще лучше, замените их одним вовремя.

Так я понял, что смогу переделать лампу. Есть четыре из эти гайки, которые удерживают торцевую пластину на месте. Это винты 1/4 дюйма, и я использую свой ручка отвертки без и наконечник в нем. Обратите внимание на размещение на держателях ламп, так как можно использовать два набора канавок. я сфотографировать все до разборки.

Деталь используемого инструмента и результат. я перевернул отвертку и постучал по всем четырем держателям ламп, пока они не встали вышли и были свободны.

Показан снятый балласт и новые патроны для ламп. установлен для пробной посадки. Старая лампочка использовалась, чтобы проверить, правильно ли это. Мне пришлось забить вкладки на светильнике, чтобы затянуть один из держателей лампы, который был слишком ослаблен.

Я снял провода со старого балласта, потому что знал, что они чтобы быть правильным рейтингом и калибром. Эти провода сплошные 18 AWG (American Wire Измерять). Для этого типа держателя лампы должно быть 3/8 дюйма оголенного провода. См. PDF Стол. Я измерил, пометил и снял оболочку с одного конца каждого провода. Этот окончательный цветовой код технически неправильно. Он должен быть черно-белым, а не красно-синим. Я в порядке с этим исключением в этой узкой дисперсии, поскольку на одном рабочем месте наблюдается полная визуальная непрерывность. Если провод многожильный, концы нужно залудить припоем и утюгом или опустить в горячую кастрюлю.

;

Вот подсоединены держатели ламп. Просто вставьте провод в дырка до конца. Красный провод здесь Line и синий Нейтральный. Медь не должна быть видна. Сказать, нет светила. Не забудьте зачистить другие концы после установки держателей ламп. сделано и пока лампа выключена на работе стол. Не подключайте противоположные держатели ламп вообще. Я использовал свой вольт/омметр, чтобы проверить правильность работы каждого патрона и подключенного провода; изоляция (открытая) и непрерывность (короткометражный). Прошел так же хорошо, как печать одобрения UL. Ты можешь видеть какой слот для зачистки я использовал. Мне нравится этот инструмент, потому что он так много делает хорошо.

Это лампа, которую я заказал.

https://www.1000bulbs.com/

Это спец. лист для лампочки.

Данные Левитона Таблица спецификаций подготовки проволоки.

Спецификация LifeBulb

Опрыскал все видимые внутренние поверхности лампы Светящаяся в темноте краска. Центральная плоскость будет за проводом и балластом. крышку, поэтому не красьте ее и винт заземления. Когда я выключаю свет на кухне ночью лампа будет светиться зеленым примерно 15 минут или около того. Очень круто.

Облажались и подключили. Вы можете видеть, что мне пришлось использовать посадочный винт отверстие на приспособлении вместо отверстия GND из-за доступной длины провода. Да, я мог бы расширить землю, но я полагаю, что получу тот же потенциал земли (соскоблив немного краски) и устраните еще один разъем в схема. С помощью желтых гаек сначала привинтите два проводника 18 AWG. так как это хорошо скрутит эти два провода тонкого сечения. Затем открутите их, добавьте проводник от выключателя и снова прикрутите все вместе. Красный черный и синий белый.

С крышкой провода на месте. Где эти лампочки?

Лампы прибыли.

Это ответ на мой вопрос, со всей этой возней с полярностью лампочки с маркировкой? Да, они; L и N на задней стороне хотэнда.

Лампы работают хорошо. Я устанавливал на горячую цепь. Без проблем. Если вы откроете изображение и увеличите масштаб с помощью Ctrl и прокрутки мыши, вы увидите, что я пометил L / N рядом с горячим концом. патроны для лампы для следующего парня… Я следующий парень.

С плафоном для светодиодного преобразования 2-дюймовой лампы над раковиной готово. Мне нужно было увидеть цвет лампочки и сравнить с флуоресцентной. Эти лампы на 5000 К, поэтому имеют более полный спектр, чем люминесцентные. они кажутся белее. Я могу видеть больше деталей, поэтому они лучше подходят для рабочего освещения. Если мне нужно декоративное освещение, я могу использовать более теплые светодиоды под шкафом или под фонари капота. Я буду использовать 5000K для 4-дюймового прибора, над которым буду работать дальше. Сегодня на улице серо, мммм, мне это очень нравится.

Вот что делает светящаяся в темноте краска, когда свет выйти в ночь.
