Как подключить одноклавишный выключатель
Время от времени выключатели приходится ремонтировать, производить какую-либо ревизию или замену.
Поэтому нужно представлять начинающему электрику визуальную схему их подключений и принцип работы.
В этой статье, вы найдете ответы на свои вопросы, схему и рекомендации по подключению одноклавишного выключателя.
Подготовка к работе
- Перед подключением одноклавишного выключателя необходимо снять напряжение с того участка, где будете проводить работы.
- Проверьте свой индикатор напряжения на предмет его исправности.
- Проверьте отсутствие напряжения на своем рабочем месте.
- Проверьте исправность указателем напряжения отсутствие напряжения на каждой жиле.
Схема подключения одноклавишного выключателя
Одноклавишный выключатель является частью электрической схемы, в состав которой входит источник питания, люстра (потребитель электроэнергии) и отключающие устройство (выключатель).
Выключатель имеющий одну клавишу включается последовательно фазную жилу электрической сети. Фаза от электросети проходит через выключатель к люстре. В данном случаи выключатель должен разрывать или соединять фазу. Данный одноклавишный выключатель может быть включен в нулевую жилу, но это будет противоречить правилам устройства электроустановок (ПУЭ) которыми следует руководствоваться при проведение электромонтажа в квартире. А также это будет небезопасно при обслуживании электрических аппаратов. Опасность состоит в том, что при установке прибора в нулевую жилу, узлы потребителя (электрические энергии) будут находиться в напряжении, даже тогда, когда данный выключатель будет в отключённом состоянии. И при прикосновении к электроаппарату человек может оказаться поражённым током.
Распределительная коробка состоит из трёхжильного кабеля питания, который идёт к выключателю, и трёхжильного кабеля, который идет к люстре.
На питающем кабеле провод с белой изоляцией – это фазный провод.
Жёлто-зелёный провод – это защитный (земля). Синий провод – это рабочий 0.
ЭТАП 1
Приступаем к жилам к распределительной коробки. Условно, это кабель питания, идущий от электрощита к распределительной коробки. На кабели питании провод с белой изоляцией соединяем с любым проводом на двухжильном кабеле ведущего к выключателю.
ЭТАП 2
На кабели питания соединили провод с белой изоляцией с проводом с синей изоляции на двухжильном кабеле ведущего к нашему выключателю.
ЭТАП 3
Далее второй провод с белой изоляцией на кабеле идущим от выключателя соединяем с проводом с белой изоляции идущему к нашей люстре. Сделали, соедини и заизолировали.
ЭТАП 4
На кабеле питании провод с синей изоляцией (рабочий 0) соединяем с синим проводом, идущим к нашей люстре.
ЭТАП 5
На кабеле питании жил с жёлто-зелёной изоляцией (защитный 0) соединяется с жилой такой же жёлто-зелёной изоляции, идущей к нашей люстре. Тем самым мы заземляем корпус нашей люстры в целях безопасности.
ЭТАП 6
После подключений всех жил и изоляции всех проводов распределительной коробки, в электрощитовой включаем советующий автомат. Тем самым подаем напряжение на нашу распределительную коробку.
Все вышеперечисленные этапы являются гарантией электробезопасности не только владельца квартиры, но и жильцов всего дома
Осуществляя замену лампы, достаточно будет осуществить отключение выключателя. За счет этого патрон будет функционировать без напряжения. В случае, если при монтажных работах будет какая-то путаница и выключатель коммутируется с нулем, то к лампе в любом случае будет подаваться напряжение. В свою очередь, это может создать ситуации, которые носят риск здоровью и жизни человека.
Поиск неисправности
После того, как лампочка была выкручена из патрона, а выключатель включен, нужно при помощи указателя напряжения проверить прохождение фазы с выключателя на лампу и наоборот. Нередки случаи, когда именно из-за этого, лампа не может полноценно функционировать.
В большинстве случаев, неисправность связана с выходом из строя самого выключателя, либо электропроводки.
На дальнейшем этапе потребуется проверка прохождения фазы на сам выключатель. С этой целью понадобится осуществить снятие клавиши выключателя. При этом, следует учитывать особенности современных конструкций. После проверки винтов крепления к подрозетнику и винтов крепления проводов к выключателю, следует убедиться, что на выводах фаза имеет контакт. Сделать это можно при помощи указателя низкого напряжения.
Сначала понадобится полностью отключить напряжение по всей квартире. После этого, открутить винты крепления выключателя и видим, что несколько проводов выпало из клеммы выключателя. Достаточно вставить провода обратно в клемму, затянуть винты и неисправность будет устранена. Выполненную работу проверить можно после включения напряжения и подключения одноклавишного выключателя.
Только соблюдая все эти правила возможно получение акта допуска электроустановки в эксплуатацию.
Как подключить выключатель света к электричеству
сегодня: %d %M %h~:~%m
Главная \ Статьи \ Как подключить выключатель света
Как грамотно установить и подключить одноклавишный и двухклавишный выключатель света
Для опытных электромонтажников нет проще работы, чем банальная установка электро выключателя. На самом деле ничего сверхсложного в данной операции нет. Правда, кроме обязательного соблюдения правил, обозначенных в кодексе для электриков ПУЭ, необходимо еще знание некоторых тонкостей. Они подскажут новичкам, как подключить выключатель света, будь то ретро одноклавишный или двухклаишный , либо какой другой.
Важно! Во время работы с электропроводкой поставку тока на обустраиваемый объект нужно полностью перекрыть, т.е. снять напряжение посредством отключения.
Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:
Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой.
Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены. Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону. Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов.
Установка обоих типов устройств выполняется по аналогии, действуют общие принципы и единый алгоритм работ: Сначала крепится подрозетник, представляющий собой чашу или площадку; Затем производится непосредственно подключение выключателя света посредством создания верных соединений между токоведущими проводами и командным органом; Потом механизм фиксируется на пластине или в стакане-подрозетнике с помощью шурупов или распорок; В завершении результаты усилий закрываются крышкой и надеваются клавиши. Основная загвоздка заключается в правильном подсоединении проводов к рабоче-командному органу выключателя. А чтобы справится с этой проблемой, нужно разобраться со схемой подключения.
Схема подключения выключающего устройства Несоблюдение правил установки выключателя света чревато перегревом с последующим искрением и замыканием. Еще одно весьма неприятное последствие – сохранение напряжение в проводке. Из-за него даже после выключения светильника нельзя будет заменить перегоревший элемент, не ощутив прелестей удара бытовым электротоком.
Обезопасим лично себя и собственность, вспомним о загадочных «фазах» и «нолях». Выясним и навеки запомним, что нужно к чему подключать: Ноль или, как принято в мире электриков, нулевая жила выводится на осветительный прибор. Фаза идет к выключателю. В пределах фазной жилы должна замыкаться цепь, для того чтобы лампочка загоралась и гасла. Именно при прямо противоположном выведении выключателя на ноль свет загорится и погаснет по приказу владельца, но смену лампы можно будет совершить только после путешествия к распределительному щитку с полным отключением бани от питания. От лампы к выключателю тоже идет участок фазы. Отключаться и включаться цепь от щелчков клавиши будет в точке разрыва фазного канала. Т.е. в месте, где начинается отрезок фазы, ведущий к лампочке, и заканчивается фазный провод, выходящий из выключателя. Значит, к лампе подвести нужно и фазный и нулевой провод, а к выключателю только один – фазу. Заметьте, все эти хитрые переплетения находятся в распределительной коробке.
Все соединения токопроводящих участков выполняются в распределительной коробке. В пластиковых каналах или в стене соединять провода нежелательно из-за осложнений с выявлением и ремонтом поврежденных участков. Если нет рядом с местом установки распределительной коробки, протянуть фазу и ноль можно от вводного щитка. Описанные принципы установки одноклавишного выключателя распространяются и на устройства для включения двух и более точек освещения. Соответственно клавиш у них две или более. Разница в том, что к каждой из клавиш подводится отрезок фазы от лампы, работу которой она обязана контролировать. Фаза из распределительной коробки к выключателю с любым количеством клавиш ведется исключительно одна.
Для того чтобы у неопытных электриков не возникали затруднения с определением фазы с нолем, внешняя изоляция токоведущих жил имеет «боевую» окраску: фазная жила будет покрыта белой или коричневой оболочкой; синий цвет диэлектрической защиты провозгласит: это ноль; желтый или зеленый колер различных оттенков – заземление.
Согласно цветным подсказкам и следует определять, как установить и к чему подсоединить выключатель света. Дополнительной услугой от производителя является нанесение обозначений на сам механизм для конкретной ориентировки по вопросам входа и выхода. Обозначаются точки подсоединений литерой L с циферкой. Например, на двухклавишном устройстве L3 обозначает вход фазы. Рядом с ним больше ничего не обнаружится. На противоположной стороне устройства в рядок расположены точки подключения L1 и L2, каждую из которых нужно вывести на отдельный осветительный прибор.
Для простоты и надежности формирования соединений, точки подключения выключателя оснащаются втычными и винтовыми приспособлениями: Втычные контакты накрепко зажимают зачищенный на 1 см провод пружиной. Для того чтобы разобрать соединение, с противоположной стороны втычного приспособления есть кнопка, действующая по принципу «нажал – отпустило»; Винтовой контакт нужно затягивать отверткой, предварительно расположив под клеммой около 2х см зачищенного провода.
Ни миллиметра изоляции под клеммой быть не должно, иначе она оплавится и станет угрозой для хозяев. Принципиальной разницы по аспектам надежности между обоими вариантами никто не наблюдает. Однако втыкать проще и быстрей. Потому выключатели с втычными контактами настойчиво советуют продавцы строительных магазинов неопытным мастерам.
Электрики с ними согласны.
Как установить накладной выключатель?Русские баньки, загородные дома преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле (ретро выключатели керамические, фарфоровые розетки, керамические изоляторы) , покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.
Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности: Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
Отсоединяем рабочий механизм. Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене. Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится. Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех. Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось. Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода. Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером. Все в порядке? Прикручиваем механизм. Ставим крышку на ее законное место, защелкиваем клавишу.
На этом процесс установки завершен.
Как подключить выключатель света
Этот FAQ был создан для объяснения различных типов выключателей света, схем и терминологии, которые используются в современных осветительных установках. От простых односторонних переключателей до более продвинутых клавиатур, которые используются в системах домашней автоматизации, таких как Lutron.
Любая электрическая проводка должна выполняться квалифицированным электриком. Мы не электрики и взяли все схемы из инструкций, прилагаемых к продаваемой нами продукции. Необходимо всегда соблюдать основные процедуры безопасности, такие как отключение сетевого питания перед началом любой работы. Также следует соблюдать максимально допустимый ток; обычно это от 6 до 10 ампер на переключатель для переключателей включения / выключения, а для диммерных переключателей — 250 Вт или 400 Вт. Светодиоды часто нуждаются в снижении номинальных характеристик, например, Varilight V-Pro рассчитан на 120 Вт для светодиодов и 400 Вт для ламп накаливания с максимальным количеством светодиодов 10.
Эти рейтинги различаются в версиях с 1, 2 и 3 бандами.
Если вы пытаетесь подключить что-то более сложное, например, заменить 4-клавишный выключатель света на 4-клавишный диммер, возможно, стоит сначала сделать быстрое фото на случай, если вы запутаетесь в проводах и вам нужно будет вернуться назад. .
Подключение одностороннего переключателя
Односторонний переключатель света имеет две клеммы, которые являются общими, помеченными как COM или C. Общий предназначен для провода под напряжением, который подает входное напряжение на переключатель. Другая клемма помечена как L1 и является выходом на осветительную арматуру.
При подключении декоративных выключателей освещения, таких как хром или нержавеющая сталь и т. д., вы обнаружите, что выключатель также имеет клемму L2, что означает, что это двухпозиционный переключатель. Если у вас схема только в одну сторону, вы можете игнорировать этот терминал, и он все равно будет работать.
Это связано с тем, что двусторонние переключатели также могут использоваться в односторонних цепях. Производители не делают декоративные односторонние выключатели.

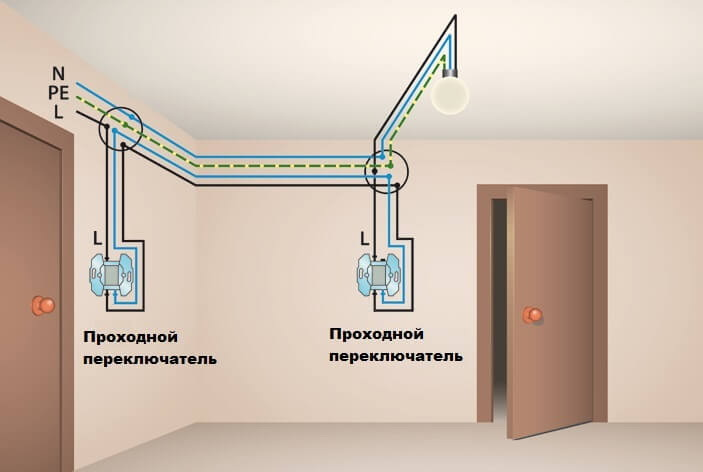

Подключение двухпозиционного выключателя Более популярный выключатель света с двухпозиционным переключением, что означает, что вы можете переключать один и тот же светильник с двух выключателей, расположенных в разных сторонах комнаты. Двухпозиционные переключатели имеют клемму COM, а также клеммы L1 и L2.
- Когда L1 выключен, L2 будет включен.
- Когда L1 включен, L2 выключен.
Для этого есть два варианта подключения:
Более совершенные диммерные выключатели, такие как Varilight Eclique (теперь называется V-Pro Multi-Point Touch) и Lightwave имеют разъем S вместо этого. Клемма S может быть подключена только к соответствующему ведомому устройству и не будет работать с обычным двухпозиционным переключателем. Вот пример подключения диммерного выключателя Lightwave RF Gen1, показанный сзади:
Подключение промежуточного переключателя
Промежуточное переключение аналогично двухстороннему, но позволяет интегрировать третий переключатель.
Примером этого может быть один переключатель внизу лестницы, один вверху и один посередине. Это не известно как трехстороннее переключение, потому что вы также можете добавить больше переключателей для четырехстороннего переключения или более.
Промежуточные выключатели имеют клеммы с маркировкой L1, L2, L3 и L4. Посмотрите на схему ниже, которая показывает, как переключить трехпозиционный переключатель:
Двухстороннее затемнение
Двухстороннее затемнение позволяет регулировать яркость светильника из двух мест. Вы не можете использовать для этого обычные поворотные диммеры, потому что вы потенциально можете уменьшить яркость света до 10% с помощью одного диммера, затем подойти к другому диммеру и попытаться уменьшить яркость до уровня ниже 0%. Или наоборот, вы можете попытаться увеличить яркость выше 100%. Это вызовет серьезную нестабильность цепи, как в тот раз, когда охотники за привидениями пересекли лучи!
Вы можете включить диммер и выключатель вкл/выкл одновременно.
Диммер будет регулировать яркость, а двухпозиционный переключатель сможет включать и выключать его. Если вы приглушили свет до 50%, переключатель будет продолжать включать и выключать его на этом уровне, пока вы снова не приглушите его.
До недавнего времени двухстороннее затемнение было довольно дорогим, его можно было сделать с помощью Lutron Rania, пока они не были сняты с производства. С появлением многоточечных диммеров Varilight V-Pro (ранее Eclique) и переключателей Lightwave Smart это стало легко сделать и не стоит слишком дорого. Для работы Varilight требуется комбинация ведущих и ведомых диммеров. В то время как диммеры серии Lightwave Smart можно запрограммировать через приложение для выполнения двух- или даже трехстороннего затемнения.
Беспроводные коммутаторы
Для работы беспроводных коммутаторов обычно требуется дополнительный приемник. Приемник расположен в потолочном пространстве рядом с источниками света. Он получает РЧ (радиочастотный) сигнал от коммутатора, чтобы сообщить приемнику, что делать.
Если у вас уже есть провода, вы все равно можете использовать беспроводной переключатель, подключив провода. Такие бренды, как Rako и Lutron, имеют свои собственные беспроводные системы. Lightwave прекратила выпуск серии Gen1 Connect Series.
Раньше беспроводные переключатели работали от батареек, Ener-J пошла еще дальше со своими кинетическими переключателями. Использование энергии, вырабатываемой при нажатии на переключатель, которой достаточно для отправки сигнала на приемник. Затем приемник переключает свет и доступен в версиях с диммированием или без диммирования, а также в версии Wi-Fi для управления смартфоном. Их можно либо привинтить, либо приклеить к поверхности, а версии со степенью защиты IP65 идеально подходят для ванных комнат.
Затемнение для смартфона
Если вы хотите управлять освещением со смартфона, самый простой и экономичный способ сделать это — использовать Lightwave. Все, что вам нужно, это главный диммер, Wi-Fi-концентратор Lightwave RF и приложение, которое можно загрузить бесплатно.
Новая серия Smart позволяет легко регулировать яркость светодиодов и предоставляет функции таймера и настройки сцены. Вы также можете управлять интеллектуальными розетками, элементами управления отоплением и другими надстройками Lightwave.
Проводка клавиатуры Lutron QS
Одно из основных преимуществ использования системы домашней автоматизации по сравнению с традиционными диммерными выключателями заключается в том, что вы можете заменить эти большие неуклюжие двухпанельные, трех- и четырехклавишные диммерные выключатели модными клавиатурами. Клавиатуры Lutron имеют до 10 кнопок, а также функции увеличения и уменьшения яркости. Кнопки можно запрограммировать для создания световых сцен по вашему выбору. Вот пример гравированной 5-кнопочной клавиатуры Lutron SeeTouch из сатинированного никеля с черными кнопками.
После того, как вы определились с функцией каждой сцены, вы можете выгравировать кнопки, заполнив форму и отправив ее обратно в Lutron, это включено в стоимость клавиатуры.
Вы можете выбрать что-то простое, например «Сцена 1», «Сцена 2» и т. д., или попробовать что-то более авантюрное, например «Все включено», «Просмотр телевизора», «Время вечеринки», «Чтение» и «Все выключено», как в моем примере. Сцена может представлять собой смесь нескольких цепей освещения, для которых установлены разные уровни затемнения. «Просмотр телевизора» может приглушить яркость основного светодиодного светильника до 10 %, настенного освещения до 30 %, светодиодной ленты в бухте до 50 % и даже включить настольную лампу — и все это одним нажатием кнопки.
Если вы планируете установить полную домашнюю автоматизацию, такую как Lutron Grafik Eye QS или Energi Savr Node (известную как ESN), соответствующие клавиатуры, известные как SeeTouch, должны быть подключены совершенно иначе, чем любые традиционные переключатели, которые мы упомянул. Во-первых, им требуется питание 24 В постоянного тока, которое можно получить непосредственно от Grafik Eye или ESN. Клавиатуры также могут управлять электронными жалюзи, которые также доступны от Lutron.
С помощью рекомендованного кабеля управления Lutron, состоящего из двух пар кабелей, одна пара для питания, а другая пара для сигнала. Дополнительные клавиатуры и другие компоненты могут быть соединены друг с другом с помощью терминала QS Link. Вы даже можете связать Grafik Eye QS с узлом Energi Savr Node и использовать их в одной системе.
Lutron Grafik Eye снят с производства, так как цена на него была слишком завышена, чтобы идти в ногу с другими перспективными брендами интеллектуального освещения.
Цепи освещения – петля вход, петля выход
Предпочтительный способ подключения встраиваемых потолочных светильников – метод «петля вход-петля». Это форма параллельной проводки, в которой один кабель (обычно двойной и заземляющий 6242Y), содержащий активный, нейтральный и заземляющий провода, входит в петлю, а затем выходит из светильника выщелачивания. Это альтернатива традиционной системе распределительных коробок, она требует меньшего количества кабеля и выполняется быстрее.
Многие потолочные светильники имеют клеммную колодку с входом и выходом. Например, Ansell iCage имеет самый большой из них, который был специально разработан для этого типа проводки. Популярной особенностью потолочных светильников являются вставные клеммы, которые также имеют клеммы для входа и выхода. У некоторых они напрямую подключены к потолочному светильнику, а у некоторых есть разъемы для проводки. На изображении ниже показан метод подключения «петля-вход-выход»:
При установке светильников, не имеющих собственной системы подключения, многие установщики создают свои собственные, используя соединитель Click Flow. С помощью этого разъема вы подключаете меньший штекерный разъем к потолочному светильнику, а соответствующий гнездовой разъем — к цепи входа и выхода. Затем вы просто включаете потолочный светильник в цепь и продолжаете процесс со следующими.
Другие потолочные светильники, такие как Aurora M Series и Click Ovia Nano, поставляются с собственными разъемами для проводки. Штекерный разъем уже подключен к светильнику, так что половина работы уже сделана за вас. Еще одно преимущество использования соединителей Flow заключается в том, что в случае выхода из строя потолочного светильника вы можете отключить его и заменить самостоятельно, не прибегая к помощи электрика, чтобы отсоединить его, а затем снова подключить новый.
Цепи освещения — последовательное подключение
Серийная проводка в основном используется с несколькими светодиодными лампами, которые питаются от одного и того же светодиодного драйвера. Обычно он используется с небольшими светодиодными потолочными светильниками или со светодиодными заземляющими светильниками постоянного тока. Самые популярные номиналы постоянного тока — 350 мА или 700 мА. На приведенной ниже диаграмме показано, как это делается:
Несмотря на то, что многие из предлагаемых нами светодиодных потолочных светильников работают на постоянном токе, каждый из них снабжен собственным светодиодным драйвером, который либо непосредственно прикреплен к ним, либо тянется за ними, как старомодный галогенный и Комбинация трансформаторов низкого напряжения. Если вы подключаете питание к каждому светодиодному драйверу отдельно, это будет классифицироваться как параллельное подключение и может быть выполнено с использованием метода «петля вход-петля». Параллельная проводка в основном используется с осветительными приборами постоянного напряжения, такими как светодиодные ленты.
Подключение потолочного светильника
Если вы модернизируете существующий галогенный потолочный светильник, скорее всего, у вас будут галогены сетевого напряжения GU10 или низковольтные MR16 (GU5.3). Галогены низкого напряжения будут иметь трансформатор; его нужно будет отключить, так как он больше не потребуется. Единственная причина, по которой вам нужно сохранить трансформатор, заключается в том, что если вы хотите использовать светодиоды MR16, работающие от переменного тока, это менее популярный вариант, так как вам нужно убедиться, что существующий трансформатор совместим со светодиодами, и если вы диммируете их, вам необходимо убедиться, что светодиод MR16, трансформатор и диммер совместимы. Многие установщики выбирают GU10 или интегрированный вариант, поскольку они требуют меньшего количества компонентов и часто стоят дешевле.
Если вы заменяете существующие потолочные светильники, вы хотите, чтобы ваши новые имели такой же размер выреза отверстия, в противном случае вам нужно будет либо сделать отверстия больше, либо уменьшить их (да, я сказал меньше), что потребует повторной штукатурки вашего потолка и повторной резки отверстий. Соответствие размеров отверстий всегда является ключевым решением в процессе выбора.
Если специально не указано, что потолочные светильники подключаются параллельно, то потолочные светильники обычно подключаются последовательно только тогда, когда несколько светильников питаются от одного и того же светодиодного драйвера. В зависимости от того, какой тип потолочного светильника вы выберете, вам может потребоваться установить условия для их заземления. Вот два примера, которые объясняют, как подключить потолочный светильник, один для потолочного светильника с огнестойким классом GU10, а другой объясняет, как подключить встроенный светодиодный потолочный светильник, каждый из которых имеет свои собственные положения заземления:
Подключение огнестойкого потолочного светильника — Ansell iCage Ansell имеет большую клеммную колодку с входом и выходом, которая позволяет подключать 2 двойных кабеля 1,5 мм и кабель заземления к одному потолочному светильнику и к следующему. iCage поставляется с низковольтным патроном GU10 и GU5.3.
При использовании с патроном GU10 потолочный светильник питается от сети и должен быть заземлен. Это классифицируется как продукт класса I. Если вы используете низковольтный патрон GU5.3, потолочный светильник относится к классу III и не требует заземления.
Подключение встроенного светодиодного потолочного светильника — Halers h3 ProНекоторые встроенные светодиодные потолочные светильники, такие как лидер рынка Halers h3 Pro от Collingwood Lighting, имеют SELV, что означает безопасное сверхнизкое напряжение. Это означает, что напряжение драйвера светодиода ниже 12 В переменного тока или до 30 В постоянного тока. Напряжения ниже 20 В обычно не ощущаются человеческим телом и считаются безвредными.
Светильники SELV не требуют заземления; они классифицируются как конструкционные изделия Класса III. Светодиодный драйвер для h3 Pro также имеет двойную изоляцию, что означает, что он имеет два слоя изоляции вокруг токоведущих компонентов, что также означает, что его не нужно заземлять. Выходное напряжение постоянного тока отделено от напряжения питания переменного тока.
Изделия с двойной изоляцией относятся к классу II и обозначаются следующим символом:
У h3 Pro есть провод под напряжением и нейтраль, отходящие от драйвера светодиода, для их подключения вам потребуются дополнительные соединительные или соединительные блоки. Добавив соединитель Click Flow, вы можете создать свою собственную систему ввода-вывода, как упоминалось в предыдущем разделе проводки ввода-вывода.
Подключение прожектора
В этом видеоролике со светодиодным прожектором Philips показано, как установить светодиодный прожектор с помощью их системы Click Fix, хотя применяются многие из тех же правил.
Как подключить выключатель света
Опубликовано2 года назад
по Марчин
37578
Любовь0
Проекты по электричеству могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, подключение выключателя света , это настолько просто, что любой может это сделать. При наличии надлежащих знаний и нескольких шагов любой может выполнить эту работу, не нанимая профессиональный электрик . Каждый домовладелец должен знать , как подключить выключатель света . Как владельцу дома, вам, вероятно, потребуется много раз заменить выключатель света , и нанять для этого электрика — не идеальный выбор, когда вы можете сделать это всего за несколько минут.
Принцип работы однополюсного выключателя света
Простейшей формой выключателя света в каждом доме является однополюсный выключатель света. Стандартные однополюсные выключатели света имеют две винтовые клеммы с заземляющим винтом. Один из них – для «горячего» провода, питающего выключатель от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, которая проходит между осветительной арматурой и переключателем. Нога переключателя несет питание к свету, когда переключатель включен. Заземляющий винт предназначен для подключения заземляющего провода цепи. Однополюсные выключатели света не подключаются к нейтральному проводу.
Чтобы выполнить работу, следуйте нашему пошаговому руководству по подключению выключателя света, описанному ниже. Очень важно ознакомиться с инструкциями, указанными на вашем конкретном выключателе света, поскольку инструкции могут отличаться для того, который вы приобрели, или они различаются с точки зрения технологии, которая требует другой процедуры установки выключателя света.
Как подключить однополюсный выключатель света
Подключить выключатель света несложно, но для безопасного выполнения этой работы необходимо иметь базовые знания об электричестве. Если вы раньше не занимались такими работами с электропроводкой, вам необходимо нанять для этой задачи электрика. Как только вы узнаете, как подключить выключатель света, вы обнаружите, что для его подключения потребуется не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.
Основные сведения о проводах в однополюсном выключателе освещения
Коричневый провод — это провод питания или нагрузки. Иногда это также красный или черный.
Синий или белый — это нейтральный провод.
Неизолированный медный (иногда в желтой оболочке с зелеными полосами) провод является проводом заземления.
Однополюсный выключатель света нуждается в коричневом проводе для подключения к выключателю, а затем в коричневом проводе, соединяющем выключатель с вашим светом. Выключатель действует как отсекатель источника питания, предотвращая его попадание на выключатель света.
Нейтральный провод или синий провод идет в обход выключателя света и идет непосредственно к светильнику. Этот провод необходим для замыкания электрической цепи .
Медно-латунный или желто-зеленый заземляющий провод должен быть подключен к выключателю и светильнику.
Необходимые инструменты и материалы
Однополюсный выключатель света
Плоскогубцы
Отвертка
Изолента
Мультитул
Инструкции по подключению выключателя света
1.
Безопасность превыше всего . Важно сделать это в первую очередь, иначе это может быть фатально! Отключение источника питания означает отключение выключателя из коробки выключателя, которая управляет выключателем, который вы хотите заменить.2. Открутите пластину переключателя
Убедившись, что подача питания на этот конкретный переключатель отключена, возьмите отвертку и начните откручивать пластину переключателя. Многие пластины переключателей привинчены 2 маленькими винтами с плоской головкой. После этого отвинтите старый переключатель, если вы хотите заменить его новым. Теперь осторожно вытащите переключатель, пока провода все еще подключены к цепи.
3. Посмотрите внимательно на провода.
Обратите внимание на расположение всех проводов и на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один будет коричневым/черным/красным проводом, то есть горячим проводом, а другой может быть синим или белым. Один из них — это силовая подача, а другой — ножка переключателя, как описано ранее в этой статье.
Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен. Кроме того, вы увидите медно-латунный или желто-зеленый провод, известный как заземляющий провод, который соединяется с винтом на левой стороне переключателя.
4. Отсоедините проводку выключателя
Чтобы снять старую проводку с правого выключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите провод заземления. Теперь вы сможете снять выключатель со стены
5. Осмотрите состояние проводов
Проверьте концы проводов на изношенность или повреждение. Удалите перетертую часть проволоки с помощью кусачек или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают из-за постоянного использования и стресса, поэтому вы должны убедиться, что ни одна часть провода не повреждена при повторном подключении проводов к клеммам.
6. Согните провода, чтобы получился круглый крючок
С помощью плоскогубцев или многофункционального инструмента согните открытые части каждого провода и сделайте вокруг крючка. Убедитесь, что крючки затянуты достаточно плотно, чтобы надежно и аккуратно закрепить винты на выключателе освещения.
7. Подсоедините новый однополюсный выключатель света
Теперь подключите провода к выключателю света через загнутые концы. Начните с черного провода и белого провода, прикрепив их к обеим клеммам с правой стороны. Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать острогубцы, чтобы удерживать провода на месте при затягивании каждого винта.
8. Накройте и выполните задание
Оберните изоляционной лентой винты клемм, чтобы защитить их от огня. Теперь спрячьте провода в коробку и прикрутите выключатель обратно к стене.
Теперь снова прикрепите крышку переключателя и включите выключатель, чтобы восстановить питание.
9. Проверьте свой новый выключатель света
После включения выключателя проверьте правильность его работы и поразитесь своим навыкам работы с электричеством. Это все, и вы готовы зажечь свое место
