пошаговая инструкция по монтажу и подключению своими руками

Отдельно стоящие электрические плиты, несмотря на популярность встраиваемой кухонной техники, все еще остаются востребованными. Они дешевле, но при этом не уступают интегрированным агрегатам по техническим характеристикам и дизайну. А установка занимает немного времени и не требует особой подготовки.

Правильный монтаж и соблюдение требований по эксплуатации – условия длительной исправной службы, поэтому собственники жилья нередко вызывают мастера из обслуживающей организации или просто знакомого электрика. Но можно неплохо сэкономить, сделав все самостоятельно. Согласны?

Но что для этого нужно и как правильно это сделать? Мы поможем разобраться с поставленной задачей — в нашей статье подробно опишем, как выполнить подключение электроплиты своими силами. Также разберем нюансы выбора проводки и защитного оборудования, рассмотрим способы заземления, схемы подключения. Эта информация может пригодиться вам и не только при монтаже плиты, но и в дальнейшем, во время ремонта или замены техники.

Содержание статьи:

  • Схемы подключения электроплиты
  • Требования к защитному автомату и проводке
  • Пошаговое руководство по подключению
    • Шаг #1 — выбор места установки
    • Шаг #2 — расчеты и планирование работ
    • Шаг #3 — установка защитного автомата
    • Шаг #4 — если нужен гибкий провод
    • Шаг #5 — подключение проводов по схеме
    • Шаг #6 — тестирование на работоспособность
  • Выводы и полезное видео по теме

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

  • традиционный способ розетка/вилка;
  • присоединение проводов в клеммной коробке в стене;
  • прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная , запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Все три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект .

Вместо этой пары для экономии места в щитке нередко применяют .

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с .

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для  принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С  тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

  • 3-5 кВт – сечение провода 2,5 мм²;
  • 5-7,5 кВт – 4 мм²;
  • 7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

Пошаговое руководство по подключению

Проще всего производить установку, когда все готово: силовой контур выведен на отдельный автомат, а на кухне, в удобном месте, установлена розетка или подготовлены провода для прямого подключения. Все соответствует нормам и требованиям, остается только соединить провода по схеме.

Но на практике мы сталкиваемся с другими ситуациями: в старой квартире при установке нового мощного оборудования зачастую нужно менять всю проводку, в новом жилье – неудобно расположены розетки. Поэтому рассмотрим возможные варианты.

Шаг #1 — выбор места установки

Для плиты необходимо выбрать участок для «постоянного пребывания», так как вряд ли вы будете переставлять ее на другое место. Обычно это решается в процессе заказа или покупки кухонного гарнитура.

Место для плиты выбирают с учетом правила «рабочего треугольника»: когда она, холодильник и мойка находятся в общей зоне, на сравнительно небольшом расстоянии друг от друга

С учетом требований безопасности основание под плитой должно быть прочным и стабильным. Каких-то отдельных мероприятий по теплоизоляции или защите стен производить не надо – современные приборы максимально защищены от различных рисков.

Если в новой квартире уже установлена силовая розетка, постарайтесь, чтобы плита находилась как можно ближе к ней. Короткие провода и отсутствие удлинителей – это тоже одно из условий безопасности.

Шаг #2 — расчеты и планирование работ

Лучше заранее распланируйте все этапы работы, чтобы понять, сколько времени потребуется на подготовку. Возможно, придется полностью менять проводку, а заодно и сделать косметический ремонт – стоит только начать.

Для удобства составьте список, что необходимо купить – провода, защитный автомат, вилку, розетку, гибкий провод. Не исключено, что вам потребуется что-то одно или вообще ничего, так как все уже есть

В многоквартирных домах запрещено самостоятельно формировать или дополнять электрические щиты, поэтому для установки отдельного автомата заранее договоритесь с электриком из обслуживающей компании. Он же подскажет, какое устройство лучше приобрести.

Учтите, что внутренний – процесс длительный и трудоемкий. Приходится искать специальный инструмент или нанимать рабочих, чтобы проштробить стены. Все эти нюансы нужно учесть перед началом работ.

Дальнейшие шаги предполагают, что с проводкой все в порядке.

Шаг #3 — установка защитного автомата

Купив автомат, сначала подыщите для него наиболее удачное место на дин-рейке. Это удобнее сделать, если у вас отдельный электрощит, не совмещенный со щитами соседей, что характерно для домов старой постройки.

Автомат для плиты обычно входит в так называемую «кухонную» группу, которая состоит из защитных устройств и для других мощных агрегатов – например, бойлера. Маломощные приборы обычно подключают к одной линии и запитывают на общий автомат

Если вам все же пришлось самостоятельно производить установку, в первую очередь обезопасьте себя – отключите подачу питания.

Закрепив устройство на дин-рейке, поочередно закрепите провода. Сначала  питающую фазную жилу, подведите ее к верхней зажимной клемме и прижмите винтом. Старайтесь, чтобы изоляция не попала в зажим. Затем зафиксируйте нулевой проводник и землю на соответствующих шинах.

Шаг #4 — если нужен гибкий провод

Более простое подключение – скрытое, когда провод питания напрямую соединяется с клеммами на плите. Но мы разберем способ посложнее, с монтажом гибкого провода с вилкой, чтобы можно было пользоваться розеткой и при необходимости отключать плиту прямо на кухне.

Гибкий провод в комплекте не идет, так как предполагается прямое, более безопасное подключение. Но и сам электрошнур, и вилку можно приобрести в магазине за небольшую сумму

Некоторые производители заботятся о своих покупателях, поэтому комплектуют приборы вилками и схемами их подключения.

Силовые вилки имеют разборную и понятную конструкцию. Для подключения проводов сначала откручиваете фиксирующие винты, снимаете крышку со штырьками-контактами, убираете фиксирующую планку.

Находите три клеммы: заземление обычно расположено сверху или снизу, а по бокам – нуль и земля. Чтобы понять, как распределить жилы, протестируйте розетку, в которую будете вставлять вилку.

Тестирование легче всего провести индикаторной отверткой. Если ее поместить в отверстие с нулевым проводником, она не отреагирует, а при соединении с фазой индикатор загорится

При соединении проводов к клеммам нужно соотнести фазу розетки с фазой вилки, чтобы при включении они совпадали. Когда это выясните, можете присоединять проводники. Удалите изоляцию с кабеля примерно на 5 см, заведите его в корпус вилки.

Проводники тоже зачистите на пару сантиметров. Концы многожильных проводов лучше обжать наконечниками. Если нет такой возможности, можно скрутить и обмотать вокруг контактов.

Осталось закрепить провода в соответствующих клеммах, а затем установить на место крышку вилки со штырьками. Провод для плиты готов, осталось его зафиксировать на корпусе.

Шаг #5 — подключение проводов по схеме

Для правильного подключения выбираем нужную схему. Если вы владеете городской квартирой, потребуется схема для 1-фазной сети.

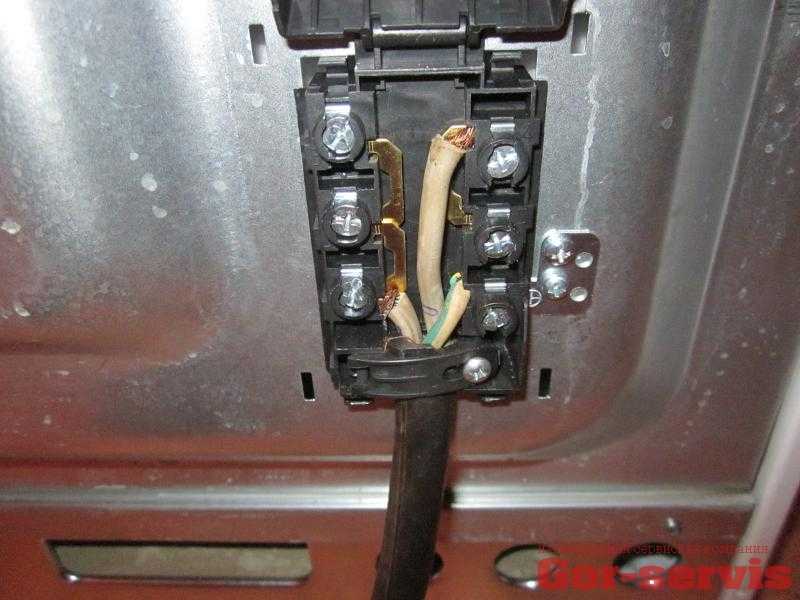

Где расположено место подключения проводов? На задней стенке плиты есть небольшая ниша, закрытая крышкой. Металлическая крышка прямоугольной формы держится на нескольких винтах или защелке. Снимаем крышку, находим клеммники.

Место подключения можно найти и по табличке со схемами соединения проводников к клеммам. Она обычно расположена над клеммами или сбоку от них. У некоторых моделей все схемы – только в монтажной инструкции

Соединяем клеммы перемычками согласно выбранной схеме, распределяем проводники гибкого шнура по клеммам, вставляем их в зажимы и закручиваем. Если провода многожильные, рекомендуем предварительно обжать их специальными клеммными наконечниками. Простая скрутка и обмотка не защищены и опасны.

Болты нужно подтянуть потуже, чтобы контакт был максимально плотным. Это защитит провода от случайных искр и обгорания.

Старайтесь соблюдать цветовую маркировку при подключении вилки и клемм плиты. Так вы уменьшите вероятность путаницы, при которой, в лучшем случае, плита просто не заработает, в худшем — замкнет

После подключения всех проводников к клеммам прикрутите на место крышку, а провод, чтобы он не болтался, закрепите специальным фиксатором – пластиковым приспособлением, расположенным рядом.

Шаг #6 — тестирование на работоспособность

Перед тем, как включить автомат, убедитесь, что все соединения надежно закреплены. Затем поочередно включите автомат и вилку в розетку. Попробуйте воспользоваться авторозжигом. Если пламя загорелось – все подключения выполнены правильно.

Если плита не работает – где-то нет контакта. Придется перепроверить все места соединений, включая электрощиток, вилку и клеммы на электроплите. Возможно, провода перепутаны или подключены не все.

Рекомендуем по окончании работ, если они выполнены в полном объеме самостоятельно, все же пригласить электрика. Приступать к использованию плиты можно только после его профессионального одобрения – тогда и вы будете на 100% уверены, что все сделано правильно.

Выводы и полезное видео по теме

Подробный инструктаж с пояснениями + пайка проводов:

Как правильно соединить вилку с проводом – наглядно и исчерпывающе:

Как видите, подключение электрической плиты имеет свои сложности, но при знании необходимой информации его можно выполнить самостоятельно. Конечно, главным подспорьем является техническая документация – схемы подключения и рекомендации производителя по выбору устройств.

Сейчас вы обладаете знаниями, которые могут пригодиться во время ремонта или замены оборудования. Не забывайте, что для подключения обязательно нужно проверить характеристики проводки и установить автоматическую защиту.

Если вам известны интересные и полезные нюансы установки электроплиты – присоединяйтесь к обсуждению ниже в комментариях. Напишите, с какими сложностями вы столкнулись при подключении своей модели, каких ошибок вам удалось избежать.

Как установить розетку для электрической плиты

Инструкции по установке розетки 220 для подключения к электрической плите

Когда дело доходит до использования электроэнергии, электрическая плита является электростанцией. Следовательно, вы не можете просто подключить их к стандартным розеткам на 110 вольт, которые наиболее распространены в Соединенных Штатах — вместо этого для большинства печей требуется специальная розетка на 220 вольт. Если вы строите или ремонтируете кухню, читайте краткое изложение того, как установить одну из этих специальных розеток для подключения к электрической плите.

Однако помните, что установка розетки или выполнение других электромонтажных работ не для дилетантов. Если вы сомневаетесь в собственном опыте или квалификации, обратитесь за помощью к электрику, вместо того чтобы приступать к сложной и потенциально опасной операции по установке новой розетки для вашей электроплиты.

Электроплита Требования к напряжению и электропроводке

Розетка на 220 В позволяет электрической плите потреблять больше энергии, чтобы она могла быстро вырабатывать и поддерживать тепло. Такие же сверхмощные розетки также используются для дорогостоящих приборов, таких как электрические сушилки и водонагреватели, иногда с небольшими модификациями.

Первым шагом при установке розетки, как и при любых электромонтажных работах, является отключение питания в источнике. Откройте распределительную коробку и выключите главный выключатель, отключив электричество во всем доме. Вы должны перепроверить, отключили ли вы электричество, попробовав некоторые источники света или устройства, чтобы исключить риск поражения электрическим током, как только вы начнете иметь дело с проводкой.

Автоматические выключатели, кабели и розетки

Далее вам необходимо установить выключатель в распределительной коробке для управления новой розеткой. Найдите два свободных слота подряд, чтобы обеспечить место для установки автоматического выключателя двойной ширины, затем установите его, следуя инструкциям производителя. Вам также нужно будет установить разъем сбоку монтажной коробки, чтобы вы могли подключить электрический кабель внутри коробки. Если вы чувствуете неуверенность в этом или любом другом вопросе и нуждаетесь в помощи, просто спросите. Электрик сможет позаботиться о том, чтобы установка печной розетки была выполнена безопасно и эффективно.

Затем протяните кабель через стену к месту, где вы хотите разместить розетку для электроплиты. Возможно, вам придется просверлить отверстия в каркасе дома, чтобы кабель мог попасть на кухню, не мешая другим проводным или инженерным системам. Когда все выровнено, снимите изоляцию на конце кабеля и подключите его к новой розетке. Вкрутите розетку в стену, и вы почти готовы к работе.

Подключение электрической плиты к сети

Наконец, вам нужно пропустить кабель через разъем, который вы установили в распределительной коробке, а затем подключить его к автоматическому выключателю. Не забудьте также подключить клемму заземления. Когда вы уверены, что все подключено правильно, поверните news выключатель розетки в положение «выключено» и снова включить основное питание в доме. Включите новый автоматический выключатель и проверьте розетку с помощью вольтметра, чтобы убедиться, что она получает необходимое количество энергии. Только после этого ваша электрическая плита готова к приготовлению пищи.

Обратите внимание, что точный процесс подключения розетки и выключателя

, чтобы вы могли подключить и использовать электрическую плиту, требует довольно много деталей, поэтому вы должны внимательно прочитать все инструкции, прилагаемые к вашему набору розеток. Если в какой-то момент у вас возникнут проблемы или вы не почувствуете себя комфортно, попросите электрика прийти , чтобы протянуть руку помощи. Для получения дополнительной информации, свяжитесь с нами онлайн или позвоните мистеру Спарки по телефону (800) 906-4577 сегодня!

  • Общая электрика

Как установить газовую или электрическую плиту

Самостоятельная установка газовой или электрической плиты, также известной как плита, поначалу может показаться сложной, но прибор можно установить в домашних условиях с помощью правильных инструментов и мер предосторожности. Независимо от того, заменяете ли вы старую электрическую плиту, переделываете или впервые устанавливаете газовую плиту, это пошаговое руководство поможет вам пройти через общий процесс.

Ниже приведен обзор установки газовых и электрических плит. Перед установкой обязательно ознакомьтесь с руководством по установке для вашей конкретной модели, так как инструкции могут отличаться.

При обращении с газовыми и электрическими плитами настоятельно рекомендуется привлекать другого человека для перемещения прибора. При возникновении вопросов или опасений, связанных с подключением газа или электропроводкой, обратитесь за помощью к специалисту.

Установка газовой плиты

Установка электрической плиты

Часто задаваемые вопросы по установке


Произведите замеры

Первый шаг к установке газовой или электрической выдвижной или отдельно стоящей плиты – это измерение размеров прибора и места для выреза.

Определите глубину, ширину и высоту, чтобы ваш прибор поместился в нужном месте.

Для получения дополнительной информации и рекомендаций по измерению размеров печи обратитесь к этому подробному руководству по определению размеров.

В процессе установки помните о различных размерах и размещении вставных и отдельно стоящих диапазонов.

Установка вставных плит

Вставные плиты устанавливаются почти заподлицо со столешницами, обеспечивая плавную и точную посадку. В то время как эти плиты обычно устанавливаются между шкафами или на кухонных островах, выберите выдвижные плиты, такие как Whirlpool 9.0077 ® Аэрогриль 7-в-1 с обработанными боковыми стенками, который можно установить в любом месте на вашей кухне. Как правило, у выдвижных диапазонов отсутствует задняя защита, а элементы управления расположены спереди или сверху диапазона.

Откройте для себя линейку вставок от Whirlpool.

Установка отдельностоящих плит

Отдельно стоящие плиты оснащены встроенным задним щитком для защиты стены от брызг, что делает их идеальными для гибкого размещения без необходимости в отдельной задней панели. Отдельно стоящие плиты могут быть размещены отдельно или между столешницами.

Познакомьтесь с отдельностоящими моделями Whirlpool.

Установка газовой плиты: пошаговые инструкции

Установка газовой плиты — это работа для двух человек, которую можно выполнить с помощью нескольких инструментов, мер предосторожности и инструкций по установке. Используйте это руководство из восьми шагов в качестве общего обзора. От начала до конца на установку газовой плиты уходит примерно от четырех до шести часов.

Не забывайте обращаться к руководству по установке устройства для получения конкретных инструкций. Если необходимо установить газопровод, обратитесь за помощью к специалисту.

Просмотрите различные типы газовых плит от Whirlpool.

Что потребуется для установки газовой плиты

Расходные материалы
  • Гибкий соединитель газовой плиты (соединитель осушительного газа)

  • Тефлоновая лента для соединения труб

  • Уличное колено ½ дюйма на ½ дюйма (фитинг)

  • Детектор утечки газа

Инструменты
  • Разводной ключ

Шаг 1: Приобретите правильный газовый соединитель

Если вы заменяете старую газовую плиту, обязательно используйте для установки новый гибкий соединитель газовой плиты, чтобы предотвратить утечку газа.



  • В руководстве по установке будет указан тип газового соединителя, необходимый либо для «диапазона», либо для «осушителя».

  • Эти разъемы работают одинаково, но концевые фитинги должны соответствовать вашему прибору для правильной установки печи.

  • Убедитесь, что разъем имеет достаточную длину, чтобы можно было подключить плиту к газовому клапану.



Как правило, эти соединители имеют диаметр примерно ½ дюйма. Обратитесь к руководству пользователя, чтобы узнать, какой тип газового соединителя вам понадобится.



Купите гибкие соединители для газовой плиты в Whirlpool.



Шаг 2. Перекройте газовый клапан

Найдите газовый клапан и убедитесь, что он закрыт.



  • Как правило, запорный клапан необходимо слегка повернуть, пока он не образует угол 90 градусов с самой трубой.

  • Если вы заменяете существующую газовую плиту, осторожно отключите прибор после отключения газа.



При установке запорного клапана или проблемах с подключением к газу обратитесь за помощью к специалисту.

Шаг 3: Оберните резьбу тефлоновой лентой

®

Используя тефлоновую ленту ® , оберните резьбу газового клапана для надлежащей герметизации и надежной посадки.




Примечание : Не используйте тефлоновую ленту ® для обмотки трубопроводов или трубок сжиженного нефтяного газа. Обратитесь к руководству по установке и проконсультируйтесь со специалистом, если вы не уверены или у вас есть вопросы.

Шаг 4: Присоедините газовый соединитель

После намотки нити вы можете присоединить газовый соединитель к газовой линии.



  • Снимите торцевую заглушку с соединительного фитинга.

  • Оберните конец тефлоновой лентой, чтобы предотвратить утечку газа.

  • Осторожно ввинтите соединитель в газовую линию.



Следите за тем, чтобы газовый соединитель не перегибался, и не вставляйте его в газовую линию силой.



Шаг 5. Присоедините уличный отвод

После того, как газовый соединитель будет закреплен на газовой линии, вы можете присоединить уличный отвод к газовому отверстию на вашей плите.



  • Вкрутите уличный отвод в газовый порт плиты.

  • Прикрепите другой конец уличного колена к свободному концу газового соединителя.

  • Используйте желтую тефлоновую ленту, чтобы обернуть фитинги, но будьте осторожны, чтобы не перетянуть.



Шаг 6. Затяните гайки газового соединителя

На каждом конце газового соединителя затяните гайки на фитингах соединителя.



Шаг 7: включите газ и проверьте на наличие утечек

В качестве меры предосторожности настоятельно рекомендуется обратиться к специалисту для проверки соединения на наличие утечек газа.

  • Для самодиагностики снова включите газовый клапан.

  • Осторожно обрызгайте место соединения детектором утечки газа.

  • При образовании пузырей выключите газ и немедленно обратитесь к специалисту.



Совет:
Если у вас нет под рукой детектора утечки газа, вместо него можно использовать теплую воду, смешанную с жидким мылом, для обнаружения утечек газа.

Шаг 8: Вставьте газовую плиту на место и закрепите монтажную пластину

После того, как вы подключили газ и проверили наличие утечек, просто установите плиту вдвоем.



  • Убедитесь, что ваша плита находится на одном уровне с полом и правильно выровнена, в зависимости от вставного или отдельно стоящего устройства.

  • При необходимости закрепите скобу, препятствующую опрокидыванию. Более подробные инструкции см. в руководстве по установке.

  • При необходимости отрегулируйте регулируемые ножки.



Работа с газом может представлять опасность. В качестве меры предосторожности проконсультируйтесь со специалистом по любым вопросам или проблемам, связанным с подключением газопровода или установкой печи.

Explore Whirlpool

® Газовые плиты

Ознакомьтесь с коллекцией вставных и отдельно стоящих газовых плит от Whirlpool.

ВФГ775Х0ХВ

ВФГ320М0ББ

ВГГ745С0ФС

WEG745H0LZ

Установка электрической плиты: пошаговые инструкции

Установка электрической плиты может быть выполнена с помощью этого руководства из семи шагов, нескольких инструментов и помощи другого человека. Обратитесь к руководству пользователя для получения конкретных инструкций и обратитесь к профессиональному электрику для получения необходимых электрических цепей и установки. Этот процесс может занять до двух часов от начала до конца.

Просмотрите различные типы электрических плит от Whirlpool.

Что потребуется для установки электрической плиты

Расходные материалы
  • 3-контактный шнур питания электрической плиты, требования см. в руководстве пользователя

  • 4-контактный шнур питания электрической плиты, требования см. в руководстве пользователя

Инструменты
  • Отвертка

Шаг 1. Проверьте напряжение в цепи

Для установки электрической плиты обычно требуется как минимум цепь на 250 вольт и розетка на 40-50 ампер.

Если цепь на 250 В отсутствует, обратитесь к лицензированному электрику для профессиональной установки.

Шаг 2: Знайте свои шнуры питания

250-вольтовые шнуры питания бывают трехпроводными и четырехпроводными, которые подключаются к задней части вашей электроплиты.

  • Как 3-х, так и 4-жильные кабели имеют одну черную жилу, одну красную жилу и нейтральную белую жилу, используемые в качестве заземляющего провода.

  • 4-жильные шнуры также содержат зеленый проводник с заземлением.

Купите шнуры питания с 3 и 4 контактами от Whirlpool.

Шаг 3. Проверьте необходимые соединения в вашей электрической плите

Обратитесь к руководству пользователя за конкретными инструкциями по необходимым цепям питания для вашей плиты. Новые электрические плиты обычно имеют 4-проводное соединение.

При необходимости обратитесь к лицензированному электрику, чтобы изменить соединения заземления в соответствии с требуемой проводкой.

Шаг 4: Подсоедините шнур питания к электрической плите

В зависимости от 3-проводной или 4-проводной конфигурации подключения вашей плиты подсоедините проводку соответствующего цвета.

  • Для 3-проводного подключения убедитесь, что белый заземляющий провод подключен к центральной клемме, а красный и черный провода по бокам, что соответствует конфигурации клемм.

  • Для 4-проводного подключения подключите зеленый провод к зеленому разъему заземления и соедините оставшиеся провода с соответствующими клеммами.

  • Надежно закрепите провода и установите на место крышку соединения проводов.

Всегда обращайтесь к руководству по установке за конкретными инструкциями и конфигурациями проводки.

Шаг 5: Включите электрическую плиту

После того, как шнур питания подключен к плите, отключите основную цепь питания прибора. Затем просто подключите свой диапазон к электрической розетке с 3 или 4 контактами.

Шаг 6. Вставьте электрическую плиту на место

После того, как вы подключили свой диапазон и снова включили питание, осторожно вставьте диапазон вместе с другом. Помните о правильном выравнивании вставных и отдельно стоящих диапазонов.

Шаг 7: При необходимости закрепите монтажную пластину

Если плита входит в комплект поставки, закрепите плиту на стене с помощью кронштейна, чтобы предотвратить опрокидывание.

Дополнительные сведения см. в руководстве пользователя.

Explore Whirlpool

®  Электрические плиты

Ознакомьтесь с коллекцией электрических плит Whirlpool.

ВФЭ775Х0ХВ

ВГЭ745К0ФС

WFE500M4HS

Часто задаваемые вопросы по установке кухонной плиты

Общие вопросы и рекомендации по установке газовых и электрических плит Whirlpool см. в разделе часто задаваемых вопросов ниже.

Могу ли я самостоятельно установить газовую или электрическую плиту?

Процесс установки газовой или электрической плиты требует не менее двух человек из-за больших размеров и громоздкости большинства печей. Это помогает избежать повреждений и способствует плавному процессу установки.

Следуя инструкциям руководства по установке вашего прибора, вы сможете без труда самостоятельно установить газовую или электрическую плиту.

Могу ли я поменять электрическую плиту на газовую?

Если на вашей кухне есть существующее газовое подключение, удобно расположенное рядом с электрической плитой, переход на газ может быть таким же простым, как подключение к газовой линии.

Однако, если газовое соединение отсутствует, потребуется консультация специалиста, чтобы правильно установить газовую линию для вашей плиты.

Вам нужна специальная розетка для электроплиты?

Электрические плиты генерируют больше энергии и обычно работают при напряжении 250 вольт вместо стандартных 120 вольт. Поэтому для подключения электрической плиты к розетке с 3 или 4 контактами обычно требуется розетка на 250 вольт, 40–50 ампер.

Полные инструкции по установке обычно содержат таблицу, позволяющую определить, что необходимо, исходя из общей мощности вашей модели.

Узнайте больше о Whirlpool

® Диапазоны

  • Stove vs. Oven: What’s the Difference?»>

    Диапазон против плиты против духовки: в чем разница? Плита, плита и духовка — на самом деле это разные приборы. Изучите основы между тем, что они из себя представляют, и тем, что они могут делать на вашей кухне.

  • Размеры печи

    : стандартные размеры и размеры Узнайте о стандартных размерах печей и о том, как измерить новый диапазон. Найдите размеры ширины, высоты и глубины для различных типов печей.

  • Что такое двухтопливный диапазон и каковы его преимущества? Каковы плюсы и минусы двухтопливных моделей? Подходит ли двухтопливная плита для вашей кухни? Узнайте больше об этом уникальном приборе из нашего руководства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
