Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

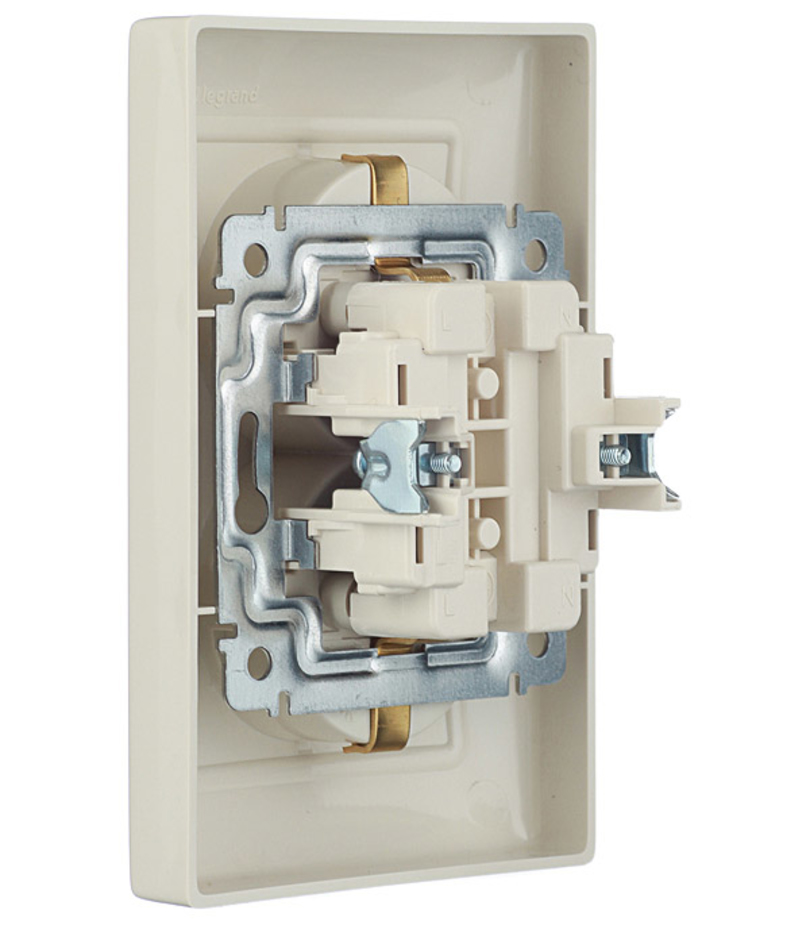

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому.

Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток.

Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

  • Перфоратор
  • Гипс
  • Подрозетник
  • Уровень
  • Пассатижи
  • Вольтметр
  • Отвертка
  • Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки.

Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

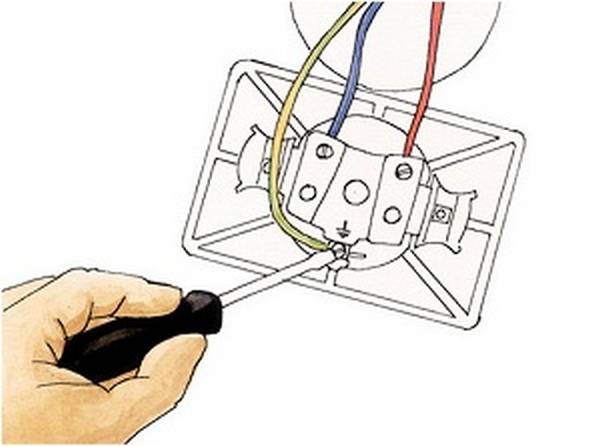

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

самостоятельная установка розетки с заземлением

Самостоятельное подключение розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.



Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.



Пошаговая инструкция как подсоединить розетку с заземлением:

  • Отключить электроснабжение на щитке
  • Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
  • Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
  • Почистить или заменить на новый старый подрозетник
  • Снять внешнюю изоляцию и зачистить концы проводов
  • Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
  • Присоединить третий кабель заземления к контакту розетки
  • Зафиксировать корпус винтами
  • Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.





Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.



Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

виды, отличительные особенности и правила подключения

На чтение 8 мин Просмотров 1.4к. Опубликовано Обновлено

Благодаря электричеству в домах есть свет, вода и отопление, люди имеют возможность пользоваться множеством бытовых приборов, которые значительно повышают качество жизни. Вместе с тем ток представляет огромную опасность, если возникает аварийная ситуация в процессе эксплуатации подключенной к цепи техники и оборудования. Устранить риск поражения разрядом электричества позволит грамотно установленная розетка с заземлением. Чтобы правильно и безопасно выполнить монтаж, не нужны профессиональные навыки и приспособления. Достаточно набора домашних инструментов и начальных знаний в области физики.

Что такое заземление

Соединение проводов для заземления в розетке

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+),  который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Разница заземления и зануления

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Отличительные особенности розетки с заземлением

Внешнее отличие розетки с заземлением

Чтобы не ошибиться при совершении покупки, нужно знать, как выглядит розетка с заземляющим контактом. По внешнему виду она практически не отличается от аналогов с фазой и нулем. Крышка изделия имеет белый, черный или коричневый цвет. Модуль может быть одинарный или двойной с разъемами для штекеров диаметром 3,6 мм.

Модули имеют такие технические характеристики:

  • напряжение — 220-250 В;
  • сила тока — 8 А, 16 А;
  • мощность — 3,6 кВт, 7,2 кВт;
  • крепление — внутреннее и наружное.

Некоторые модели оборудуются стабилизаторами с индикаторным дисплеем и устройством аварийного отключения.

Внешнее отличие розеток с заземлением состоит в наличии по бокам гнезда металлических пружин, которые контактируют с клеммами штекера. Пружины выведены на находящийся посередине между фазой и нулем третий контакт, к которому присоединяется заземляющий кабель.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

  • Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
  • Наличие перемычки между нулевой и заземляющей линией.
  • Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Как правильно выбрать розетку

Внутренняя розетка с заземлением

Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

  • Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
  • Мощность. Хороший вариант — двухгнездное устройство на 16 А.
  • Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
  • Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Монтаж розетки с заземлением

Мультиметр

Монтаж нужно проводить в обесточенном помещении в защитных перчатках и очках.

Для работы потребуется:

  • мультиметр;
  • отвертка;
  • стальные рейки;
  • плоскогубцы;
  • кусачки;
  • нож;

Если нужно спрятать кабель в стену, необходима болгарка и перфоратор. Работать следует, стоя на диэлектрическом коврике.

Как узнать, есть ли заземление в розетке

Желто-зеленый провод говорит о наличии заземления в розетке

Установка гнезда с тремя контактами имеет смысл только в том случае, если оно подключено к заземляющему контуру. Определить это можно несколькими способами, которые доступны даже начинающему.

  1. Визуально проверить подключение третьего желто-зеленого провода.
  2. Замерить сопротивление между фазой и землей. Если оно есть, подключение в наличии.
  3. Подсоединить провода от лампы в патроне. Ее горение является свидетельством целостности линии и исправности контура.

Косвенными признаками отсутствия заземления является треск в динамиках и слабые удары током от работающих приборов со стальным корпусом.

Установка накладного варианта

Накладная розетка с заземлением

Накладные точки устанавливаются на стенах из массива древесины, гипсокартона и фанеры.

Последовательность действий следующая:

  1. Наметить место крепления гнезда и кабеля.
  2. Подвести провода.
  3. Разобрать корпус устройства, ослабить болты.
  4. Зачистить и подсоединить жилы к контактам.
  5. Прикрутить основание к поверхности.
  6. Собрать розетку, проверить прочность ее фиксации.

Открытую проводку можно спрятать в трубах, пластиковых каналах, пустить по струнам или изоляторам.

Подключение внутреннего варианта

Правильное подключение внутренней розетки

Перед тем как подключить трехжильный кабель с заземлением к розетке, нужно проверить его целостность. Он не должен иметь внешних повреждений, заломов и оплавленных участков.

Работа выполняется в таком порядке:

  1. Провести разметку.
  2. Сделать штробы и отверстие для монтажной коробки.
  3. Убрать из проемов пыль и крошку, обработать стенки грунтовкой.
  4. Проложить кабель, выведя его из отверстия на 15-20 см.
  5. Замуровать монтажную коробку. Ставить ее нужно на одном уровне со стеной.
  6. Подключить жилы к контактам.
  7. Зафиксировать устройство с помощью шурупов и раздвижных лапок.

После этого можно подавать электричество в помещение.

Подключение проводов

От правильности подключения проводов зависит стабильность работы прибора. Следует помнить, что медь имеет свойство со временем окисляться, что снижает качество контактов. Чтобы этого избежать, освобожденные от изоляции на 10 мм концы жил пропаиваются. После этого их нужно вставить в отверстия до упора и максимально туго прижать болтами. Надежность фиксации проверяется путем легкого потягивания за провода.

Проверка правильности подключения

После проведения монтажа и перед подачей электричества необходимо проверить правильность подключения.

Эта процедура состоит из контроля таких элементов:

  • монтажная коробка;
  • соответствие проводов и клемм;
  • целостность линии к контуру;
  • прочность крепления корпуса;
  • надежность фиксации крышки.

Если в корпусе имеются дополнительные опции, они должны быть подключены к фазе.

Двойная розетка

Подключение двойной розетки с заземлением

Установка прибора с двумя комплектами разъемов практически ничем не отличается от монтажа одинарных изделий. Контакты соединены в один общий контур, который отводит ток утечки от обоих потребителей, независимо от места их подключения. При этом, следует учитывать, что указанная на крышке сила тока является суммарной для обеих установок.

Отличие состоит только в размере монтажной коробки. В зависимости от конструкции изделия она тоже может быть двойной. Проем изготавливается путем высверливания отверстий или выпиливания прямоугольных проемов в стене. Подключение проводится обычным способом.

Основные ошибки при изготовлении заземляющего контура

Наиболее распространенные ошибки при монтаже:

  • отсутствие электродов, связывающих рамку с грунтом;
  • использование чрезмерно малых изделий, неспособных принять ток утечки;
  • применение болтовых и сварочных соединений, не обработанных краской или герметиком;
  • прокладка медного кабеля недостаточного сечения.

Избежать ошибок можно, если предварительно ознакомиться с требованиями подключения электроустановок.

Как правильно подключить розетку с заземлением

Розетка с контактами заземления

Подключение розетки с заземлением может вызвать определенные трудности у людей, мало знакомых с электротехникой. Но это не является поводом вызывать электрика, которому за такую простую работу придется отдать определенную сумму денег. Работа это не сложная, и вы вполне способны разобраться в таком подключении и самостоятельно. Главное — следовать нашим советам!

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см.  Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.

Итак:

  • Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
  • Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
  • А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

  • Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
  • Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
  • В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

Обратите внимание! Если при упрощённом расчете получается, что ток равен или очень близок к одному из значений номинального тока розеток, то лучше выбрать розетку, следующую по кратности тока. В любом случае, полученное значение не должно быть выше номинального тока розетки.

  • Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
  • Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
  • Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

Влагозащищенная розетка открытого исполнения

  • Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
  • Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
  • Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
  • Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
  • А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Обратите внимание! При совместной прокладке более 4 проводов, их номинальный ток должен быть уменьшен на 10%. Ведь провода будут нагревать друг друга. Это следует учитывать при выборе сечения.

Подключение розетки с заземляющим контактом

Разобравшись с основными вопросами, связанными с выбором провода и самой розетки, можно переходить к вопросу: как подключить двойную розетку с заземлением, или его одинарного собрата. Начнем с более простого подключения одиночной розетки.

Подключение розетки с заземляющим контактом

Итак, у нас есть одиночная розетка с заземляющим контактом. От нее проброшен, но не подключен провод к распределительной коробке.

Нам требуется выполнить подключение в распределительной коробке и в розетке:

Отключаем автоматы в квартирном щитке освещения

Самым первым нашим шагом должно быть создание безопасных условий. Для этого следует снять напряжение со всех проводов в распределительной коробке.

Сделать это можно отключением в квартирном или этажном распределительном щите соответствующих автоматов. Если вы знаете, какие провода проходят в данной коробке, то можно отключить только отдельный автомат.

Если вы не знаете этого, то отключаем вводной автомат на вашу квартиру или дом. Если такового нет, то отключаем все автоматы вашей квартиры.

Распределительная коробка

После этого следует вскрыть распределительную коробку, и убедиться, что проводов под напряжением в ней нет.

Для этого следует использовать указатель напряжения.

Предварительно лучше проверить его работоспособность на электрических частях, заведомо находящихся под напряжением.

Для проверки отсутствия напряжения можно воспользоваться однополюсным индикатором напряжения

Дабы произвести проверку, нам следует снять изоляцию со скруток. Делать это следует предельно внимательно, стараясь не прикоснуться к токоведущим частям.

Ведь мы еще не уверены, что с них снято напряжение. Если у вас не скрутки, а клеммники, то все значительно проще.

Прикасаемся индикатором напряжения к токоведущим частям, и проверяем отсутствие напряжения (см. Как прозвонить провода: рассмотрим варианты).

Подключение проводов в распределительной коробке

Теперь можно приступить непосредственно к подключению. Наша инструкция советует начинать с подключения в распределительной коробке.

Здесь вы должны определить фазный, нулевой и защитный провод. Если ваша распределительная сеть выполнена согласно п.1.1.29 ПУЭ, то приходящий провод синего цвета будет нулевым, желто-зеленый провод — защитным заземлением (см. Как определить заземляющий провод безопасно), а провод любого другого цвета — фазным.

Схема подключения нескольких одиночных розеток

При помощи клеммников (см. Подбираем клеммы для соединения проводов) или пайки присоединяем провод, идущий к нашей розетке и групповой линии.

Ориентироваться следует по указанным выше цветам.

Принцип определения проводов в распределительной коробке

Если в вашей распределительной сети не соблюдены нормы ПУЭ, то все немного сложнее. В этом случае, вам необходимо определять провода, и без минимальных знаний в электротехнике здесь уже не обойтись.

Описывать данную процедуру мы не будем, ведь мы уже не раз касались этой темы. Ее вы найдете на видео и в других разделах нашего сайта.

Подключение розетки

После того, как провода подключены к соответствующим по цветам проводам в распределительной коробке, пришло время подключать розетку.

К силовым контактам розетки подключаем фазный и нулевой провод. Делается это в произвольном порядке.

А вот установка заземляющего провода в розетке должна производиться строго на свой контакт. Обычно он имеет соответствующее обозначение. Если такового нет, то можно проследить подключение к заземляющим контактам.

На этом наше подключение окончено. После нанесения изоляции на токоведущие части, и установки розетки на место, можно подавать напряжение. Если вы все сделали в соответствии с нашими рекомендациями, то все будет работать много лет.

Монтаж двойной розетки

С двойной розеткой все не намного сложнее.

Но здесь возможны два варианта:

  • Первый вариант — это спаренная розетка от производителя.
  • Второй вариант — это две одинарные розетки, устанавливаемые под спаренную накладку.

В первом случае, подключение полностью идентично подключению одинарной розетки. Это связано с тем, что производитель уже выполнил подключение между розетками, и вам достаточно подключить одну из них, для нормальной работы обеих.

Накладка для трех одинарных розеток

Во втором случае, нам следует выполнить операции по подключению первой одинарной розетки. После этого, от первой розетки запитываем вторую. Сделать это достаточно просто. От силовых контактов первой розетки, подключаем силовые контакты второй розетки. От контакта заземления перовой розетки, подключаем заземляющий контакт второй. Все.

Подключение нескольких одиночных розеток

Эту процедуру можно проделать для трех, четырех и большего числа розеток, устанавливаемых под одной накладкой. Здесь главное помнить, что провод, питающий первую розетку, питает и все последующие — то есть, его сечение должно соответствовать суммарному току всех розеток.

Вывод

Как видите, подключение двойной розетки с заземлением не требует особых знаний и умений. Тут главное — не забывать о технике безопасности и следить за соответствием подключаемых проводов. В остальном, подключение розеток, выключателей и другой электроустановочной аппаратуры, не представляет сложности, и вполне может быть выполнено человеком без специфических знаний.

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:

  1. Розетка с заземлением - функциональные особенности
  2. Розетка с заземлением фото и характеристика
  3. Особенности подключения розетки с заземлением в частном доме или квартире
  4. Как подключить розетку с заземлением: рекомендации
  5. Установка розетки с заземлением: разновидности розеток
  6. Заземление розетки схема и технология подключения
  7. Как установить розетку с заземлением: процедура выбора места для розетки
  8. Инструкция по установке розетки встраиваемого типа

Розетка с заземлением - функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой - синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

  • с внутренним размещением;
  • с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после - нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить. Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов - фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая - с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения - недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

  • одинарными;
  • двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

  • наружными;
  • накладными;
  • скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант - 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки - подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

Какие розетки выбрать - розетки с заземлением или розетки без заземления?

Если в помещении нет заземления, то в нем устанавливают розетки без заземления. Обычно это старые жилые дома или офисы, где не проводилось капитального ремонта и замены электропроводки. В таких помещениях нет смысла устанавливать розетки с заземлением, потому что заземляющий контакт розетки будет просто не к чему подключить.

Если здание современное и в нем предусмотрено заземление, то обычно в нем устанавливаются розетки с заземлением. Визуально один вид розеток легко отличить от другого по наличию заземляющего контакта.

Случается, что владелец помещения просто не понимает, что такое заземление и зачем оно нужно. Он может им просто пренебречь, немного сэкономить и установить розетки без заземления в дом с современной электропроводкой с заземлением.



Рассмотрим, почему это опасно?

В наших квартирах множество электроприборов. При нормальной работе прибора напряжения на корпусе нет. Жильцы квартиры привыкли, что до электроприбора в процессе работы можно безбоязненно дотрагиваться. В случае поломки электроприбора, включенного в сеть, на его корпусе может возникнуть напряжение, дотрагиваться до него опасно для жизни. Визуально наличие напряжения на корпусе прибора определить не возможно, если только он не нагрелся до такой степени, что начал плавиться, дымить и пахнуть.

Представим себе ситуацию, что электроприбор сломался, и на его корпусе появилось напряжение.

Если в жилом помещении нет заземления, то при касании к корпусу сломанного электрического прибора (утюга, пылесоса или стиральной машины) весь ток пройдет через тело человека, и это может быть смертельно опасным. Для здоровья человека опасен ток в несколько десятков миллиампер.

Если в жилом помещении есть заземление, то ситуация будет другой. Сопротивление тела человека гораздо выше, чем сопротивление проводников в цепи заземления. Большая часть тока при поломке электрического прибора уйдет именно в цепь заземления. Даже если человеку не повезет коснуться до электрического прибора в момент его поломки, и корпус прибора будет под напряжением, то все равно он получит гораздо более слабый удар электрическим током, чем мог бы получить при отсутствии заземления.

Подключение розеток должно проводится квалифицированным специалистом! Если к клеммам заземления розетки в процессе их установки не был подсоединен провод заземления, то установка розетки с заземлением не дает никаких преимуществ по сравнению с розеткой без заземления.

Напоминаем, что заземление – это мера, повышающая безопасность и необходимая для защиты от удара электрическим током, и если оно предусмотрено, то не стоит им пренебрегать, даже если в вашем электрическом щите установлены все необходимые и самые современные аппараты защиты (автоматические выключатели, УЗО и др.).

В целях повышения электробезопасности в домах с современной электропроводкой необходимо устанавливать электрические розетки с заземлением. Для повышения безопасности группы розеток в квартирном электрощите должны быть также защищены качественным устройством защитного отключения (УЗО).

Страница не найдена – Совет Инженера —

Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому.

Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток.

Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.
Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

  • Перфоратор
  • Гипс
  • Подрозетник
  • Уровень
  • Пассатижи
  • Вольтметр
  • Отвертка
  • Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки.

Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

Установка розетки с заземлением | Строительный портал

Розетки с заземлением незаменимы в любом доме, так как с их помощью осуществляется подача тока для работы практически всех электроприборов. Данный тип розеток имеет свои особенности и технологию подключения. О том как установить розетку с заземлением своими руками рассмотрим далее.

Оглавление:
  1. Розетка с заземлением - функциональные особенности
  2. Розетка с заземлением фото и характеристика
  3. Особенности подключения розетки с заземлением в частном доме или квартире
  4. Как подключить розетку с заземлением: рекомендации
  5. Установка розетки с заземлением: разновидности розеток
  6. Заземление розетки схема и технология подключения
  7. Как установить розетку с заземлением: процедура выбора места для розетки
  8. Инструкция по установке розетки встраиваемого типа
Розетка с заземлением - функциональные особенности

Устанавливая розетку с заземлением, вместо обычной, обеспечивается более высокий уровень безопасности человека, который ее использует.

Каждый электрический прибор имеет корпус, который изолирует попадание тока во внешнюю среду, таким образом, риск поражения электротоком человека, в процессе его контактирования с электроприбором, значительно снижается.

Если же прибор имеет какие-то неисправности или повреждение изоляции, то происходит появление электронапряжения, которое представляет угрозу для жизни человека. Для того, чтобы предотвратить попадание электрического тока к человеку и существует заземление.

Каждый дом отличается наличием заземляющего контура. Заземление осуществляется для всех трубопроводных систем и распределительных электрощитов. Здание или квартира наполняется электричеством с помощью трехжильного кабеля, в котором находятся фазный, нулевой и заземляющий провода. Чаще всего фазный провод окрашивается в белые или коричневые цвета, нулевой - синим либо черным, а заземление желто-зеленым.

Для определения заземляющего провода достаточно посмотреть где он крепится и куда направляется. Он должен быть подсоединен к заземляющему контуру.

Главной отличительной характеристикой розетки с заземлением является ее конструктивное строение. У розетки с заземлением присутствует дополнительный контакт, представляющий собой металлическую пластину. Для установки розеток с заземлением требуется современная электропроводка, так как в устаревших ее вариантах, присутствует двухжильный провод подачи электричества к зданию, в нем отсутствует кабель заземления, поэтому подключение такой розетки не представляется возможным.

Розетки с заземлением имею внутреннее размещение, их фазные и нулевые провода заглублены в специальных отверстиях. А клемма для заземления имеет вид специального пружинящего контакта. Именно с помощью клеммы для заземления вилка любого электроприбора надежно фиксируется в розетке.

Существует еще один вариант розетки с заземлением, который подразумевает наличие клавишного зажима, с помощью которого соединение становится более быстрым и надежным.

Современные электрические приборы в инструкции по эксплуатации имеют четкое правило, которое гласит о том, что они должны быть подключены исключительно под розетку с заземлением, в таком случае, гарантийные обязательства по их ремонту будут проводиться.

Розетка с заземлением фото и характеристика

Для того, чтобы правильно подключить розетку с заземлением, следует прежде всего изучить ее конструктивные характеристики. По внешнему виду они отличаются от обычной розетки, наличием металлической пластины. В соотношении с внешним видом розетки для заземления бывают:

  • с внутренним размещением;
  • с наружным размещением.

Первый вариант используется в зданиях с наличием современной скрытой электрической проводки. Существует огромное количество розеток такого плана, отличающихся по внешнему виду, технических характеристиках, размеру и цвету.

Розетка с заземлением имеет такую конструкцию, что при включении электрического прибора, сначала происходит прикасание клемм заземления, а уже после - нулевого и фазного проводов. Таким образом, обеспечивается безопасность эксплуатации электрического оборудования.

В соотношении с правилами безопасности, каждый из электрических приборов, находящийся в доме, следует заземлить. Заземлению подлежат стальные части разнообразных приборов, которые подвержены подачи напряжения во время короткого замыкания, разрушения изоляции или других неисправностей, поэтому для каждого бытового прибора существует индивидуальный проводник заземления, который является неким отводом напряжения.

Во многих квартирах или частных домах заземление имеет форму контурного основания, которое располагается по всей площади комнаты. В качестве проводника используется шина, кругляк или металл. От проводника прокладывается медный кабель, выполняющий роль заземляющего проводника.

Но, проще всего провести установку розетки с заземлением, нежели портить внешний вид помещения стальной шиной или кругляком.

Для обнаружения наличия заземления в доме, следует вызвать электрика, который поможет это сделать. Если заземление отсутствует, достаточно провести работы по укладке третьего заземляющего провода. Если производится укладка третьего провода, то лучше использовать трехжильный кабель.

Если в квартире отсутствует отдельная линия розеток, то укладку провода следует проводить к каждой из розеток индивидуально. В качестве заземляющего проводника используется медный кабель, с наличием изоляции и сечением 25 миллиметров квадратных.

Особенности подключения розетки с заземлением в частном доме или квартире

Перед проведением работ по монтажу розетки с заземлением, следует провести подготовку проводов, которые будут к ней подсоединяться. В новостройках, в гнезде должны присутствовать три провода, каждый из которых имеет индивидуальное назначение и собственную окраску.

Учтите, что все работы про установке любых розеток проводятся при выключенном электроснабжении. Далее следует процесс определения каждого из проводов - фазного, нулевого, заземления.

Чтобы проверить фазный и нулевой провода необходимо использование нулевого щупа, с индикатором на основе неона. Проведение маркировки осуществляется путем определения места подключения заземления и корпуса электрощитовго устройства.

В процессе проведения монтажных работ правая клемма соединяется с фазным проводом, а левая - с нулевым. Для подключения заземления используют нижнюю и центральную клемму.

Как подключить розетку с заземлением: рекомендации

Возможен вариант подключения розетки с заземлением через ноль в системе с двухжильным проводом. В таком случае, заземление является рабочим нулем, переключенным на контакт, обеспечивающим защиту от перенапряжения. Данный тип подключения - недопустим, так как нарушает правила установки розеток с заземлением.

Некоторые вводные участки квартиры оснащаются применением двухполюсных автоматов, пакетника или других приборов, которые коммутируют фазу и ноль. В случае применения нулевого кабеля в качестве защиты, коммутация является запрещенной.

Проводник, отличающийся наличием коммуникационного аппарата, не используется в качестве защиты. Данная розетка, имеющая заземление, представляет опасность для здоровья людей, которые ее используют.

Например, если происходит повреждение нулевых проводников, электроприбор, который включается в розетку сгорает из-за переизбытка напряжения. Кроме того, электрический приемник, в процессе неисправности нулевых проводов, не имеет тока.

Провода такой розетки не имеют определенной окраски, и при перемене фазного и нулевого провода, напряжение проходит на электрические приборы.

При отсутствии заземления в помещении с трехжильным проводом, третья жила, обеспечивающая заземление изолируется и не подключается к розетке.

Установка розетки с заземлением: разновидности розеток

В соотношении с количеством гнезд для установки электроприборов розетки с заземлением бывают:

  • одинарными;
  • двойными.

Первый вариант подразумевает наличие одного гнезда для установки электроприбора. Розетка двойная с заземлением имеет место для подключения двух устройств, такой тип розеток, чаще всего устанавливается на кухне.

В соотношении со способом монтажа и внешним видом, розетки с заземлением бывают:

  • наружными;
  • накладными;
  • скрытыми.

Розетка наружная с заземлением отличается установкой в местах отсутствия скрытой электропроводки. Она состоит из основания, механизма и корпуса. Среди преимуществ такого типа розеток отличают простоту их установки. Розетка накладная с заземлением имеет больше недостатков, чем достоинств. Прежде всего это неэстетичность внешнего вида розетки, кроме того, она выступает за пределы стены, и при наличии маленьких детей, существует риск ее поломки. Такие розетки отличаются неустойчивостью перед влагой и пылью.

Розетка скрытая с заземлением отличается более привлекательным внешним видом, устойчивостью перед механическими воздействиями, но в то же время требует дополнительных усилий для ее монтажа.

Розетка с заземлением со шторками имеют защитные шторки, закрывающие входные гнезда. Таким образом обеспечивается электрическая безопасность. Такие розетки еще называются розетками с защитой. Открытие шторок осуществляется только тогда, когда корпус вилки подключен одновременно двум из тонковедущих частей. Установка таких розеток актуальна в детских комнатах.

Розетка с заземлением и крышкой отличается дополнительной защитой в виде крышки, которая открывается при необходимости включения любого из приборов в розетку.

Заземление розетки схема и технология подключения

Монтаж розетки в новостройке довольно простая процедура, так как такие электропроводки оборудованы трехжильным кабелем. Однако, большинство городских квартир отличаются наличием двухжильных проводов для подачи электричества, в таких случаях, установка розетки с заземлением требует особых навыков и усилий, связанных с обеспечением передачи заземления на поверхность прибора.

Различают две основных схемы для установки розетки с заземлением:

1. Укладка шин к устройству распределительного щитка, который располагается на распределительном щите, для подключения контактов рекомендуется использование витой медной проволоки.

2. Заземление заменяют занулением, которое подсоединяет контакт на нулевой провод. Этот способ отличается более высоким качеством работы розетки. Так как во время замыкания контактов, срабатывает устройство защитного отключения и автомат.

Как установить розетку с заземлением: процедура выбора места для розетки

Расположение фазного или нулевого провода произвольное, то есть они подключаются как к правой, так и к левой клеммам. Заземляющий элемент розетки имеет П-образную форму и изготавливается из стальной пластины. Пластина имеет отверстие, на котором располагается болт и резьба для фиксации контактов. После подсоединения заземления, на два остальных контакта крепят нулевой и фазный провода. Для их фиксации используются специальные пластины и болты.

Фиксация проводов болтами обеспечивает высокую надежность их фиксации в розетке, однако, они нуждаются в периодическом осмотре и подтягивании крепежей.

Существует еще один способ, использование которого позволяет получить хорошее крепление, самую высокую площадь прикосновения между тонкопроводящими защитными частями и проводом с минимальным их нагревом.

Ранее зачищенные провода сгибаются в виде кольца, диаметр которого составляет около 0.5 см. Она устанавливаются под верхним участком болта.

Перед проведением монтажа розетки с заземлением следует определить место ее расположения. Наиболее оптимальный вариант - 300 мм от пола. Хотя в принципе, четких правил по расположению розеток не существует.

При наличии в подплинтусном пространстве места для установки коммуникаций, розетку устанавливается непосредственно над плинтусом. Учтите, что такое расположение розетки неприемлемо, так как во время мытья полов, существует риск попадания влаги в розетку.

Проще всего установить розетку в месте, расположения электроприбора, который будет к ней подключаться.

В помещении со средними размерами достаточно установить три розетки. Если потребуется больше розеток, то лучше произвести их установку на этапе ремонта, так как монтаж розетки - подразумевает наличие грязи и пыли.

Инструкция по установке розетки встраиваемого типа

Для проведения работ потребуется наличие перфоратора и гипса. Именно они помогут закрепить кабель в гнезде под розетку.

Порядок выполнения действий следующий:

1. С помощью специальной насадки на перфораторе проделайте отверстие под розетку.

2. Для установки штроб используйте штроборезное устройство.

3. С помощью уровня проверьте правильность установки подрозетника.

4. С помощью гипсового раствора закрепите подрозетник в ранее установленном месте.

5. Кабель, зафиксируется в стене также гипсовым раствором.

Учтите, что все работы проводят при выключенном электроснабжении. Для проверки отсутствия напряжения используйте мультиметр или индикатор.

Далее производится зачистка концов провода и их залудивание с помощью припоя. Разделите провод на жилы на расстоянии около 50 мм. Соедините контакты с проводами. Завершает установка розетки фиксация крышки, которая держится на саморезах. Для скрытия всех проводов используется подрозетник.

Подключение электрических розеток с заземлением.


Групповые электросети, прокладываемые от щитка до штепсельных розеток, должны выполняться трехпроводными и состоять из фазного — L, нулевого рабочего — N и нулевого защитного — РЕ проводников, т.е. розетки следует устанавливать с заземлением.

Номинал автоматического выключателя для розетки:

- При монтаже электролиний от щитка до розеток, учитывается не только сечение провода(кабеля), но и номинальный ток электроустановочного изделия. Номинал штепсельной розетки по току составляет 16А(10А).
- На линии штепсельных розеток(розетки) устанавливается автоматический выключатель номиналом, непревышающим номинал тока розетки - 16А(10А).
В процессе эксплуатации должен быть исключен любой возможный вариант перегрузки электроустановочных изделий по току.

Схема подключения розетки с заземлением:

L - фазный провод;
N - нулевой рабочий;
PE - защитный проводник, к нему подключается заземляющий контакт розетки.
Установка розетки с заземлением в двухпроводную сеть:

При установке розетки с заземляющим контактом(заземлением) в двухпроводную электролинию(L;N), ставить перемычку между нулевым рабочим проводником и заземляющим контактом розетки - категорически запрещено.
При подключении розеток в электросеть нужно использовать качественные изделия, соответствующие государственному отраслевому стандарту. Сертифицированными электроустановочными изделиями пройдены испытания по механической прочности, износостойкости, испытательным током(розетка должна выдерживать ток больше своего номинала) и т.д. Минимальная устойчивость штепсельной розетки к току короткого замыкания должна быть 10 кА.


Фото: штепсельная розетка 220В, 16А с заземляющим контактом(заземлением) и "шторками".

Элекрооборудование с большей мощностью(например однофазная электроплита), подключается через силовую розетку с заземляющим контактом или, напрямую(без розетки), через трёхжильный кабель, прокладываемый от щитка.


Штепсельная розетка с заземлением, с плоскими контактами, номинал 32А.


Как подключить розетку с заземлением

Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления. Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.

Содержание

Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских  розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.

Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты

Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа. Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.

[include id=»1″ title=»Реклама в тексте»]

В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом. Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.

Отличие простой розетки от розетки с заземлением

У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.

Два варианта проводки заземления к розетке ↑
  • Проводка шины из квартиры к заземленному распределительному щитку, имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.
  • Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу. Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.

Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом. У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.

Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета

Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения. С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.

Общее расположение фазы и ноля ↑

Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.

Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.

Надежный способ подключения проводов ↑

Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:

  • отличное крепление;
  • наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).

Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.

Выбор места для монтажа розетки ↑

Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.

Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса

Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.

Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две. Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.

Монтаж встраиваемой розетки с заземлением ↑

Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.

  • В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
  • Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
  • Перед установкой подрозетника его положение определяется уровнем.

Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.

  • Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
  • Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.

[include id=»2″ title=»Реклама в тексте»]

Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.

Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.

Концы кабеля нужно подготовить перед выполнением подключения

  • Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
  • Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.

Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. Двойные розетки подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.

Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание, которое может вызвать повреждение электропроводки.

Фаза и ноль должны подключаться к разным токоведущим пластинам

  • Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.

Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.

  • Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.

Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.

Установка розетки открытой проводки ↑

У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.

Проверка работы заземления в розетке ↑

Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения. Данное исследование проводят индикаторной отверткой. Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.

Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.

Схема правильного подключения приборов с заземлением

Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.

Инструменты электрика для проверки и монтажа электрических приборов

Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.

С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.

Схема подключения двойной розетки с заземления и без (монтаж)

В современном жилище, будь то частный дом или квартира, создание уюта и комфортных условий жизни невозможно без большого количества бытовых электроприборов. Именно по этой причине поиск не занятой розетки в наши дни является актуальным вопросом, тем более, если речь вести о домах старой планировки. Зачастую решить вопрос позволяет установка усовершенствованных моделей — двойных розеток. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Где монтируются двойные розетки?

Розетки двойные могут размещаться в любом помещении, в котором возникла потребность в их наличии.

Если говорить о квартире, построенной еще при Советском Союзе, то розеток не достает буквально во всех комнатах:

  • на кухне, в связи с появлением огромного количества бытовых приборов;
  • в гостиной, потому как возникла необходимость подключения к сети не только телевизора, но и кондиционера, ноутбука, зарядки планшета и прочих гаджетов;
  • в спальне — для включения множества требующихся в быту приборов;
  • в ванной — для стиральной машины, электробритвы, фена.
Розетки с парой гнезд позволяют увеличить количество точек доступа к электроэнергии

Большинство из имеющихся в магазинах двойных розеток выпускается встраиваемыми, погружающимися в помещенный внутрь стены подрозетник. Корпус при этом практически не выступает за плоскость стенки. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Основное достоинство розеток встраиваемого типа является укладка проводки внутрь стены. Потому розетки встроенные получили широкое распространение, но при желании владельца могут монтироваться также и накладные конструкции, подводка проводки к которым осуществляется непосредственно по стене.

Подключение

Нюансы

Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.

Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:

  • фаза — красный, коричневый либо белый;
  • ноль — голубой, синий -либо черный;
  • заземляющий — желтый либо зеленый.

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.

Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.

Совет №1: Для обеспечения равномерности распределения электроэнергии использующийся кабель подбирается равным по сечению главной домашней проводке.

Установка двойной розетки может осуществляться как с заземлением, так и без него
Подготовительные работы

Для производства работ потребуется собрать такой инструмент:

  • крестовую и плоскую отвертки;;
  • нож или скальпель для зачистки изоляции;
  • изоленту;
  • плоскогубцы.

Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.

Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке. Потому важно выключить все автоматы.

Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.

Разметка на стенке

Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.

Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки

Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.

В полученное после сверления отверстие устанавливается подрозетник для крепления устройства

Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.

Выполнение разводки и скрутки

Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.

Сначала нужно разобрать розетку на две части: разделить механизм и панель.

Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.

В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.

Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его. Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз.

Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх

Совет №2: Для продления срока службы розетки рекомендуется применять латунный контакт либо запаять оголенные кончики. Первый вариант более удобен, так как при его применении обеспечивается большая безопасность эксплуатации устройства, упрощается пользование розеткой.

Подключая розетку с заземлением, всегда следует придерживаться правила: слева — нейтраль, справа — фаза. Провод заземления подключается к расположенной по центру верхней клемме устройства с выступающими за пределы корпуса усиками. Заземление крепится по схеме, аналогичной креплению нуля и фазы. Читайте также статью ⇒ Обзор различных видов электрических розеток.

Особенности крепления розеток различных марок

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.

В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.

При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.

Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.

Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.

После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.

При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях.

Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.

Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.

Завершающие работы

На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.

Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки

Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.

Часто задаваемые вопросы

Вопрос №1: Какой подрозетник лучше всего использовать для быстрой и качественной установки?

Следует учесть, что выбор подрозетника не менее важен, чем подбор самой розетки. Потому следует остановиться на конструкциях известных марок, например, Schneider Electric, отличающиеся надежностью и высоким качеством.

Вопрос №2: Какой способ крепления розетки обеспечивает большую надежность — лапки-фиксаторы или саморезы?

Саморезы со временем расшатываются, как и лапки. Однако, второй вариант зарекомендовал себя как более эффективный способ крепления, так как фиксаторы с большим усилием прижимают внутреннюю часть к стенкам «стакана».

Вопрос №3: После создания ответвлений, чем лучше изолировать гильзу?

Изоляцию можно выполнить посредством термоусадочной трубки либо изоленты.

Вопрос №4: Заземление подключается сразу для всего устройства или для каждого гнезда необходимо свое заземление?

Заземляющий провод обязательно подключается к каждой из розеток, имеющихся в устройстве.

Вопрос №5: К какому контакту следует подключать заземляющую жилу?

Провод заземления подключается к расположенному на скобе центральному контакту, обычно на нем имеется соответствующий значок.

Типичные ошибки при подключении

  • Часто встречающейся ошибкой при установке двойных розеток является подключение к одной пластине нейтрали и фазы. Это опасно ,так как может привести к замыканию и необходимости замены всей проводки.
  • Также неопытные домашние мастера неаккуратно укладывают провода в коробке. Жилы могут попасть под лапки-фиксаторы, при этом произойдет повреждение изоляции.
  • Распространенной ошибкой также является и то, что в коробку стараются вместить провода слишком большой длины. На самом деле, запас провода должен составлять порядка 10-12 см.

Оцените качество статьи:

Почему заземление шлейфом запрещено | Статьи ЦентрЭнергоЭкспертизы

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

  • проведение электромонтажных работ;
  • процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

  • звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
  • шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

  • исчезает защита всех розеток группы;
  • при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Поиск компромиссов

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Смотрите также другие статьи :

Для чего применяются магнитные пускатели

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Подробнее…

Подключение розетки с заземлением - стоимость на YouDo

Устройство штепсельного соединения с заземлением

Розетка - это часть штепсельного соединения, предназначение которого - подключение всевозможных электрических приборов к электрической сети. Подключение розетки с заземлением даст вам возможность избежать следующих проблем, связанных со сбоем работы электроприборов:

  • Поражение электрическим током;
  • Облучение вредным для здоровья человека электромагнитным фоном;
  • Самовозгорания при коротком замыкании.

Устройство розетки с заземлением заметно отличается от обычной розетки. В мире существует довольно большое количество типов розеток с заземлением, но в России является наиболее распространенным стандарт CEE 7/4 (Шуко). Заземление в подобных розетках выполнено в виде специальных защитных скоб, а не штырьков с прорезью, как в других видах, которые получили распространение за рубежом. Когда вы подключаете такую заземленную розетку, с вилкой сперва соприкасается заземляющий контакт, и лишь после него рабочие.

Схема установки розетки с заземлением

Розетка с заземлением устанавливается почти так же, как и обычная розетка - различие лишь в том, что подсоединить нужно не два, а три контакта. При подключении опытный мастер всегда обращает внимание на цветовую маркировку проводов, которые всегда обозначаются в следующих цветовых схемах:

  • Зелено-желтым обычно является заземляющий контакт;
  • Нулевой контакт - синим или голубым;
  • Фазовый контакт может быть самых различных цветов, но они всегда будут отличаться от нуля и заземления.

Монтаж розетки с заземлением в «своем» (частном) доме обычно является менее трудоемким, чем установка штепсельного соединения в многоэтажке. Существует два основных способа, с помощью которого можно провести заземление к розетке в квартире.

При первом способе витой медный провод подводится к заземленному щитку, который обычно дислоцируется на лестничной клетке дома.

Во втором способе заземляющий контакт присоединяется к нулевому проводу - это дает возможность подключить в систему УЗО и автоматы, которые будут срабатывать при замыкании нулевого провода и «земли».

Во время установки заземленной розетки многие квалифицированные мастера рекомендуют для большей надежности при подключении контактов к электрическим кабелям сгибать зачищенные концы проводов в кольца с диаметром до 0,5 сантиметра и заводить их под болты. Этот способ гарантирует прочность соединения и максимальную площадь соприкосновения, благодаря чему контакты при эксплуатации заметно меньше нагреваются.

Высота установки штепсельных соединений является одинаковой как для обычных розеток, так и для розеток с заземлением.

При подключении двойной розетки с заземлением обычно «ноль» и «фазу» подсоединяют к разным токопроводящим пластинам - это позволяет избежать во время эксплуатации короткого замыкания.

Полноценно проверить, как работает заземление, может только квалифицированный электрик с помощью специального оборудования. При правильной установке вольтметр между проводником и фазой должен показывать 220 В. Наши мастера оказывают услуги по подключению розеток с заземлением и другие виды электромонтажных работ в Москве и Санкт-Петербурге.

Наши исполнители:

  • Имеют высокий уровень допуска для проведения самых различных электромонтажных работ любого уровня сложности;
  • Выполняют заказы быстро и максимально качественно;
  • Характеризуются большим опытом проведения самых различных электромонтажных работ.

электрическая - Могу ли я получить заземление от другой розетки?

Заземление от другой розетки НЕ безопасно.

Заземляющий провод должен проходить вдоль горячего и нейтрального проводов той же цепи на всем пути обратно к панели. Причина этого заключается в том, чтобы минимизировать индуктивность в случае короткого замыкания на любой заземленный металл, будь то в рабочих коробках или в самом оборудовании с питанием (например, в коробке с несколькими розетками). Защита от перенапряжения будет намного менее эффективной в случаях, когда перенапряжение представляет собой разницу между горячим / нейтральным током и землей (что на самом деле является обычным типом перенапряжения) из-за той же индуктивности.

Индуктивность сводится к минимуму, когда провода с током в обоих направлениях расположены близко друг к другу. Их магнитные поля перекрываются и в основном нейтрализуют друг друга (внутри кабеля между проводами будет поле). Когда провода расположены далеко друг от друга, их магнитные поля будут распространяться на большее расстояние и будет больше индуктивность. Кроме того, на металл, находящийся внутри «петли» между проводами, может воздействовать магнитное поле (иногда опасным образом).

Чтобы правильно преобразовать двухпроводную схему в двухпроводную цепь с заземлением, кабель необходимо заменить на кабель со встроенным заземлением.В некоторых редких случаях правильный кабель мог уже быть проложен, но использовалась незаземленная розетка.

Просто проложить один провод вдоль старого кабеля также НЕ безопасно. Провода цепи, проводя ток, будут пытаться физически раздвинуться друг от друга из-за ориентации магнитного поля. Физическая привязка нового одиночного провода к кабелю с помощью кабельных стяжек на расстоянии не более 6 дюймов по всей длине может помочь избежать этой проблемы (но все еще не соответствует нормам).Если вы делаете так много работы, просто замените кабель на кабель подходящего типа. К вашему сведению, это была одна из опасностей старой проводки с ручкой и трубкой. Известно, что отдельные провода внутри кабелепровода двигаются, но канал в достаточной мере ограничивает движение, поэтому все, что вы получаете, - это некоторый шум.

Во многих случаях вы можете получить большую (но не всю) безопасность заземления с использованием розетки GFCI. В этом случае заземляющий провод по-прежнему нельзя использовать. Это просто обеспечивает более безопасную 2-проводную нагрузку. Это недостаточно безопасно для бытовых приборов, которые часто контактируют с людьми, таких как компьютер.

Как сделать двухконтактные розетки более безопасными

Есть ли у вас дома двухконтактные розетки? В таком случае вам, возможно, придется принять дополнительные меры предосторожности, чтобы обеспечить их безопасность. Хотя раньше двухконтактные розетки были стандартом в старых домах, теперь они считаются устаревшими и опасными. Вот несколько шагов, которые вы должны предпринять, чтобы обеспечить электробезопасность своего дома в Милуоки.

Эксперты Roman Electric хотят посоветовать домовладельцам, как сделать двухконтактные розетки более безопасными.Сначала мы хотели бы обсудить опасности использования двухконтактной розетки, а также возможные решения для поддержания электробезопасности.

Почему двухконтактные розетки считаются опасными?

Основная причина, по которой двухконтактные розетки считаются устаревшими и опасными, заключается в отсутствии заземления. Заземление - это способ безопасной передачи электричества в случае нестабильного тока. Если происходит электрическая авария, например, короткое замыкание, опасный ток проходит через заземляющий провод, а не может нанести удар током вам или подключенному к электросети устройству.

Именно поэтому двухконтактные розетки наименее безопасны среди розеток любого типа. Двухконтактные розетки имеют соединения только для горячего и нейтрального провода, отсюда и их название. Без третьего контакта для подключенного заземляющего провода нестабильное электричество не сможет безопасно уйти от вас и вашей электрической системы. Это увеличивает вероятность поражения электрическим током при коротких замыканиях, замыканиях на землю и электрических перегрузках.

Теперь, когда вы понимаете, почему двухконтактные розетки более опасны, чем их современные аналоги, мы можем оценить некоторые возможные решения, которые могут помочь уменьшить опасность.

Обновление двухконтактных розеток до GFCI Розетки

GFCI (прерыватель цепи замыкания на землю) предназначены для защиты от поражения электрическим током. И это единственный тип трехконтактной розетки, которым можно заменить двухконтактную розетку, не нарушая рекомендаций NEC. Это связано с тем, что розетки GFCI могут защищать от поражения электрическим током даже без компонента заземления. Однако, если вы заменяете двухконтактную розетку на GFCI, она должна быть помечена наклейкой «Нет заземления».

Ремонт коробки розетки с двумя контактами

Хотя ваша двухконтактная розетка может не иметь заземляющего провода, ваша электрическая система может. Заземляющий провод может присутствовать в старых домах, хотя он может быть скрыт или заключен в гипсокартон. И если он существует, возможно, можно будет установить заземляющий провод на коробку двухконтактной розетки. Если это возможно, вы можете обновить двухконтактную розетку до любого трехконтактного варианта.

Чтобы определить, можно ли это сделать, вам нужно, чтобы ваша электрическая система была осмотрена профессионалом.Свяжитесь с Roman Electric, чтобы узнать, можно ли дооснастить вашу коробку существующим заземляющим проводом.

Восстановите электрическую панель

Если не удается найти провод заземления для модернизации коробки вашей двухконтактной розетки, то другой вариант - перемонтировать электрическую панель с помощью заземляющего провода. Хотя это решение может быть самым дорогим, оно помогает гарантировать, что ваша электрическая система полностью заземлена, а любые новые или существующие розетки более безопасны в использовании. Свяжитесь с Roman Electric, если вам требуются услуги по электромонтажу для установки нового заземляющего провода в электрической системе вашего дома.

Если у вас дома есть двухконтактные розетки, следуйте нашему руководству, чтобы сделать их безопаснее! А если вам потребуется полная проводка, изменение проводки и услуги розетки для двухконтактных розеток, свяжитесь с Roman Electric сегодня! Позвоните нам по телефону 414-771-5400, чтобы поговорить с ведущими специалистами по электрике Милуоки.

Статьи по теме

Модернизируйте розетку с двумя зубцами новым GFCI - The Spruce

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление - это резервный путь, по которому ток течет обратно в землю, если есть неисправность в системе электропроводки.Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электроэнергия в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Итак, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут привести к поражению электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который несет этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания. Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системе электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или прерван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

  • Защищает от электрических перегрузок

    Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокий уровень электричества, который может полностью повредить ваши электрические приборы.При заземлении электрической системы все лишнее электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет в безопасности и защищена от больших скачков напряжения.

  • Стабилизирует уровни напряжения

    Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает в обеспечении стабильных уровней напряжения во всей электрической системе.

  • Земляные проводники с наименьшим сопротивлением

    Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-нибудь без сопротивления, а не через вас или ваши приборы.

  • Предотвращает серьезные повреждения и смерть

    Если вы не заземлите электрическую систему, вы подвергнете свои приборы и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Определение заземления тока

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать соединение с заземлением между металлическим корпусом устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив розетки. Если в розетке три штыря, то в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, заземляется ток или нет, вы можете выполнить тест на электрическое заземление, как указано ниже.

Испытание электрического заземления

Вы можете выполнить этот 5-этапный контрольный список, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Step 1 - Первый признак правильного электрического заземления - это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 - Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 - Вставьте черный щуп в большую щель розетки, которая является нейтральной. Это завершит вашу схему.

Шаг 4 - Проверьте индикатор. Он загорится, если розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 - Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. В большинстве старых домов был проведен большой ремонт и ремонт, поэтому не все торговые точки могли быть переделаны.

Испытание электрического заземления очень важно для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может вызвать пожар.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный инвентарь предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Как подключить провод заземления к электрической розетке

Когда вы подключаете провод к электрической розетке, очень важно иметь провод заземления. Это предотвращает попадание в розетку напряжения и опасность поражения электрическим током, когда вы что-то вставляете в розетку. Провода заземления также могут помочь предотвратить возгорание. Правильное подключение заземляющего провода позволяет избежать этих ошибок и обеспечить вашу безопасность. Это навык, который большинство электриков изучает в начале своей карьеры, поэтому это базовый навык, но если вы сами выполняете электромонтажные работы, обратите внимание на заземляющий провод разумным и профессиональным образом.

Шаг 1 - Что такое земля?

Электрический кабель состоит из трех жил. Один будет черным, и это будет провод под напряжением. Белый провод будет нейтральным, а неизолированный провод - заземлением. И черный, и белый провода изолированы, и вам нужно будет зачистить изолированные концы, чтобы прикрепить их к клеммам. Заземляющий провод обычно не имеет изоляции. Если есть, обычно он будет зеленого цвета.

Перед выполнением любых электромонтажных работ убедитесь, что цепь, с которой вы работаете, отключена выключателем.Если вы не уверены, отключите электричество во всем доме, прежде чем приступить к работе.

Шаг 2 - Розетки и розетки

Ваша электрическая розетка прикрепляется к распределительной коробке винтами над и под розетками. По бокам также есть винты. На одной стороне будет латунный винт, и вам нужно будет прикрутить к нему черный провод. С другой стороны будет два винта. Один будет серебряным, и это для белого или нейтрального провода. Другой винт должен быть зеленым.Вы прикрутите к нему заземляющий провод.

Шаг 3 - Распределительная коробка

Распределительная коробка и розетка должны быть полностью подключены к системе заземления в здании. Если соединительная коробка, удерживающая розетку, металлическая, а не пластиковая, вам также необходимо заземлить на нее входящий провод. Для этого вам нужно прикрепить входящий провод заземления к винту заземления коробки, а оставшаяся часть - к винту заземления розетки.Если в распределительной коробке нет винта заземления, должен быть зажим заземления, чтобы прикрепить провод заземления к краю металлической распределительной коробки.

Нельзя просто подключить заземление к розетке и верить, что винты, соединяющие розетку с коробкой, обеспечат адекватное заземление. Это запрещено Национальным электрическим кодексом.

Шаг 4 - Защита от замыкания на землю

В соответствии с Национальным электротехническим кодексом розетки в определенных местах, которые могут быть опасными, например, в ванных комнатах, кухнях и гаражах, должны быть оснащены прерывателями цепи замыкания на землю (GFCI).Таким образом, при обнаружении замыкания на землю специальная схема отключает питание в розетке. Вам нужно будет проконсультироваться с инструкциями для GFCI относительно подключения к нему заземляющего провода. Этот метод также можно применять при подключении электрических точек вне дома.

Как подключить розетку (руководство по проекту)

Фото: shutterstock.com

Проще говоря, электромонтажные работы опасны. Для проектов любой сложности и сложности мы настоятельно рекомендуем нанять лицензированного электрика.Тем не менее, существуют простые ремонтные работы и обновления, подходящие для экономных мастеров, готовых приступить к работе, уделяя особое внимание деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку. Это простая работа, и если вы примете соответствующие меры предосторожности, она безопасна.

Добавление новой розетки

Для добавления новой розетки необходимо проложить кабель между розеткой и электрической панелью дома. Гораздо легче сказать, чем сделать.Для этой работы мы рекомендуем вам нанять лицензированного мастера-электрика, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что разрешение необходимо для новых электромонтажных работ, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить собственное разрешение после прохождения государственного теста.

Переход на трехконтактную вилку

Старомодные двухконтактные розетки не имеют заземления, что делает их опасными в случае электрического повреждения.Без электрика можно безопасно преобразовать двухконтактную розетку в трехконтактную, только если электрическая коробка, в которой находится розетка, сделана из металла, а кабель, питающий коробку, бронирован. Если эти условия соблюдены, коробка обеспечивает защиту от замыкания на землю (даже если розетка этого не делает). Как узнать, не открывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения. Вставьте один выступ в более короткий паз розетки («горячий паз»), затем прикоснитесь другим выступом к винту, фиксирующему лицевую панель.Если тестер загорелся, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не заземлена , вы все равно можете преобразовать ее в трехконтактную, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как подключить электрическую розетку

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
- Отвертка 4в1
- Тестер напряжения
- Плоскогубцы
- Инструмент для зачистки проводов

ШАГ 1

Перед тем, как продолжить, это обязательно отключите питание от заменяемой розетки.Подойдите к электрической панели вашего дома и выключите выключатель, связанный с цепью, которая отправляет электричество в соответствующую розетку. После того, как вы отключили питание от розетки, используйте тестер напряжения, чтобы дважды проверить, действительно ли он выключен. Вставьте щупы тестера в два верхних паза на выходе. Если тестер загорелся, вы переключили неправильный переключатель на электрической панели, и вам придется повторить попытку. Продолжайте метод проб и ошибок, пока не убедитесь, что в розетку больше не подается электричество.Нет тестера напряжения? Вместо этого вы можете использовать лампу, если вы знаете, что лампа работает. Вставьте лампу в розетку, и если она не загорится, можно продолжать.

Фото: shutterstock.com

STEP 2

Отвинтите лицевую панель розетки. В большинстве лицевых панелей посередине есть единственный винт. Удалите этот винт, и пластина должна легко оторваться. Далее откручиваем крепежные винты, которыми розетка крепится к распределительной коробке. Наконец, осторожно вытяните розетку из розетки.

STEP 3

Теперь вы можете увидеть три провода, идущие от стены до розетки. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода вогнуты в отверстия в задней части розетки, нажмите на фиксатор и потяните за провода, предполагая, что они не выходят сами по себе. Отложите старую розетку.

ШАГ 4

Теперь вы готовы подключить замену. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку от розетки.Обязательно сориентируйте загнутый конец провода так, чтобы его изгиб проходил по часовой стрелке, в том же направлении, в котором вращается винт при его затягивании.

STEP 5

Подключите заземляющий провод к зеленому винту, используя ту же технику, что описана выше.

STEP 6

Подсоедините токоведущий провод (черный) к золотому винту, который является последним оставшимся на выпускном корпусе.

STEP 7

Осторожно протяните провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью монтажных винтов вверху и внизу.Наконец, поместите лицевую панель над розеткой и прикрутите ее обратно.

ШАГ 8

Вернитесь к электрической панели и включите питание розетки, которую вы уже закончили заменять.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Четыре способа модернизации двухконтактных розеток

В период с 1920 по 1960 год в США были построены десятки тысяч домов. Практически все они имели два штыревых выхода.Многие из них до сих пор это делают. В то время как большинство домов в Индиане были построены в 1990-х годах, в настоящее время на продажу выставлено более 8 600 домов, построенных в период с 1920 по 1960 год в штате Хузьер. Еще много товаров с рынка. Если вы живете в доме с двумя розетками, вы можете подумать о модернизации. Вы рискуете получить больше, чем неудобства, если попытаетесь подключить телевизор 21 st века к одной из этих розеток.

Риски, связанные с двумя выходами

Две розетки связаны с двумя рисками: поражение электрическим током и скачки напряжения.Обе эти проблемы связаны с тем, что проводка в двухконтактных розетках не заземлена. В розетках, построенных с 1962 года, электрические нормы США требовали, чтобы все розетки были оснащены заземляющим проводом. Этот провод заземления защищает электронику и людей от скачков напряжения и сбоев, обеспечивая путь для дополнительной энергии, чтобы избежать электрических цепей дома. Когда происходит сбой или скачок напряжения с заземлением, энергия проходит через заземляющий провод к электрической панели. Там он отключит автоматический выключатель или перегорит предохранитель, тем самым отключив цепь до того, как (надеюсь) произойдет повреждение.Затем энергия продолжается через заземляющий провод в землю под конструкцией, где она безвредно рассеивается.

Без заземления также невозможно защитить вашу электронику и бытовую технику сетевыми фильтрами. Сетевые фильтры работают только в том случае, если они могут подключаться к заземляющему проводу. Без этого провода они не обеспечивают лучшую защиту электронных устройств, чем розетки с несколькими контактами.

Двухконтактные розетки не соответствуют коду

Модернизация электрической системы вашего дома может стоить от 5 до 15 процентов от стоимости вашего дома - цена, которую многие люди не могут себе позволить.Учитывая это, регулирующие органы определили, что домовладельцам с двухконтактными розетками не нужно их модернизировать. Однако это не значит, что они самые безопасные.

Вот уже более 50 лет кодекс требует, чтобы все новые постройки имели заземленные трехконтактные розетки. Совсем недавно электрический кодекс США требовал, чтобы не только розетки были заземлены, но и розетки в районах с присутствием воды имели GFCI. GFCI, сокращение от прерыватель цепи замыкания на землю, защищает людей от поражения электрическим током, отключая цепь в случае короткого замыкания.(Короткое замыкание - это когда энергия направляется из обычного пути цепи через путь с небольшим сопротивлением или без него.) Если это короткое замыкание происходит из-за удара током человека, GFCI может спасти его жизнь.

Такая защита недоступна для двухконтактной розетки.

Двухштырьковые розетки предполагают другие проблемы

Двухконтактные розетки также сигнализируют о других возможных проблемах с электричеством. Дома, построенные до 1965 года, строились с предохранителями на 30 или 60 ампер.В то время как панели с предохранителями на 60 ампер были сделаны как минимум с одним проводом на 240 вольт для более крупных приборов, панели с предохранителями на 30 ампер обеспечивают только проводку на 120 вольт, и они не подходят для современных бытовых электрических нужд.

Коробки предохранителей

на 60 ампер проблематичны, потому что они также не могут хорошо соответствовать современным требованиям к электрическим системам. Для сравнения: в современных домах установлены автоматические выключатели на 200 А (сервисные панели, заменившие коробки с предохранителями).

Когда через провод проходит слишком много энергии, он нагревается, подвергая дом опасности возгорания.Слишком много энергии (электричества) также приведет к срабатыванию предохранителей. Если номинальная сила тока блока предохранителей не соответствует вашим потребностям, вам придется постоянно заменять его.

Другая проблема, на которую следует обратить внимание, когда присутствуют две штыревые розетки, - это отсутствие заземления в розетках, которые имеют три штыря . Если в доме есть и двух-, и трехконтактные розетки, это означает, что эти трехконтактные розетки были установлены для удобства и на самом деле они не заземлены. Это также может означать, что только часть электрической системы вашего дома заземлена.

Вы захотите проверить свои розетки, чтобы узнать, заземлены они или нет. Если трехконтактные розетки не заземлены, правила требуют, чтобы вы пометили их словами «Нет заземления оборудования».

Четыре способа модернизации 2 розеток

Чтобы обновить ваши двухконтактные розетки, вы не можете просто добавить трехконтактную розетку. Хотя это решит проблему удобства, это не решит проблему безопасности.

Если вы действительно хотите решить проблему с двумя выходами и сделать их более безопасными, у вас есть четыре варианта.

Вариант 1. Ремонт розеток

Ваш первый и лучший вариант - нанять электрика, чтобы он перемонтировал электрические розетки и электрическую панель в вашем доме. Если расходы вызывают беспокойство, подумайте о том, чтобы ваш электрик перемонтировал отдельные розетки, в которые вы будете включать более крупные или более чувствительные электронные устройства, такие как компьютер или игровой консультант.

Обратите внимание, что это не тот проект, который вы можете выполнить самостоятельно. Только сертифицированный электрик имеет опыт, необходимый для того, чтобы провести заземляющий провод от розетки к сервисной панели, а затем должным образом заземлить его.

Вариант 2: Заземление трехконтактных розеток с помощью металлического корпуса

Многие двухконтактные розетки были установлены в металлических коробках. Хотя сама схема не была заземлена, эти отдельные коробки часто были. Если в вашем доме есть две розетки с металлическими коробками, вы можете заземлить розетки без капитального ремонта проводки.

Чтобы узнать, заземлен ли металлический корпус, приобретите тестер цепей. Вставьте один из штырей тестера в горячий разъем (более короткий разъем в розетке).Другой зубец наденьте на винт, удерживающий крышку. Если тестер загорелся, значит, металлический ящик заземлен.

Если коробка заземлена, вы можете установить трехконтактную розетку и заземлить ее, подключив ее к бронированному кабелю или кабелю BX на задней стороне коробки.

Вариант 3. Установите GFCI на выходе

Третий вариант модернизации двухконтактной розетки - заменить ее на GFCI. Хотя GFCI не защитит вашу электронику от скачков напряжения, он защитит вас от поражения электрическим током и коротких замыканий.Если вы заменяете незаземленную двухконтактную розетку на GFCI, вы должны пометить ее надписью «Нет заземления оборудования».

Вариант 4: Установите GFCI на автоматический выключатель

Также можно заменить ваши двухконтактные розетки на трехконтактные и добавить автоматический выключатель GFCI на сервисной панели. Это также защитит вас от поражения электрическим током. Если вы сделаете это, вам нужно будет пометить розетки надписью «GFCI Protected, No Equipment Ground».

Что бы вы ни решили сделать, мы рекомендуем, чтобы электромонтажные работы выполнял сертифицированный электрик.При работе с электричеством всегда важна безопасность, и о вашем доме лучше всего позаботится специалист.

Электрическая панель

не заземлена? Вот что делать

Возиться с электричеством может быть опасно. В то время как небольшие разрывы от низковольтной проводки могут немного пощекать, прикосновение к проводке под напряжением на электрической панели может серьезно травмировать или убить вас. Небезопасные электрические системы также могут стать причиной пожара. Электрические панели заземлены, чтобы сделать их более безопасными, когда что-то пойдет не так, поскольку автоматические выключатели в вашей панели работают правильно.

Как узнать и что делать, если электрическая панель не заземлена?

Самый простой способ узнать, заземлено ли здание, - это наличие у розеток двух выводов вместо трех. Чтобы добавить заземление к существующей панели, вбейте заземляющий стержень в землю и подсоедините заземляющий провод к главной электрической панели. Установите новые электрические розетки, которые имеют непрерывный путь заземления к заземляющему стержню.

В этом посте я объясню, почему каждая электрическая панель должна быть заземлена, что вообще делает заземление и как добавить заземление к существующей панели.

Что такое электрическое заземление?

How Stuff Works описывает Землю как один из проводов в электрической системе. В современных электрических системах обычно есть три провода: горячий, нейтральный и заземляющий. Электрический ток течет от горячего провода через объект под напряжением, такой как прибор или часть оборудования, а затем течет обратно через нейтральный провод. Заземляющий провод обычно не проводит электричество.

Заземляющий провод служит точкой отсчета для напряжения вашей электрической системы.Например, если вы измеряете напряжение между горячим и нейтральным проводом в вашей домашней электросети с помощью вольтметра, вы можете измерить около 120 В.

Однако это измерение представляет собой просто разницу между напряжением каждого из двух проводов. Без заземляющего провода напряжение может составлять 420 В на горячем и 300 В на нейтральном проводе, при разнице в 420–300 В = 120 В. Заземляющий провод обеспечивает нулевую контрольную точку, гарантируя, что нулевой провод показывает 0 В.

Без заземляющего провода автоматические выключатели на вашей электрической панели могут работать неправильно.Автоматические выключатели сработают, если в системе возникнет неисправность. Например, если провод отсоединится и коснется металлического корпуса, такого как миксер или тостер, этот металлический корпус станет под напряжением. Поскольку провод касается металлического корпуса, цепь не будет разорвана, и автоматический выключатель не сработает, чтобы отключить питание цепи.

Если вы коснетесь металла, вы будете потрясены. С заземляющим проводом земля будет потреблять бесконечный ток от коммунальной компании. Когда ток превышает номинал автоматического выключателя, выключатель срабатывает и отключает питание цепи.

Вы можете проверить, заземлены ли розетки в вашем доме или здании с помощью тестера розеток. Вы можете подключить тестер к розетке, чтобы проверить, есть ли у вас открытое или горячее заземление. Эти тестеры будут проверять только землю на розетке. Чтобы определить, заземлена ли ваша панель, вам придется полагаться на то, что вы можете видеть визуально. Если вы видите какие-либо незакрепленные провода или проводники, вам следует отремонтировать все соединения.

Может ли заземляющий провод поразить вас током?

Заземляющие провода устанавливаются в розетках, на электрических панелях и даже в приборах, чтобы предотвратить травмы в случае неисправности.Неисправность может произойти, если что-то вызывает скачок тока через электрическую проводку, например, неисправный прибор, поврежденная проводка или даже удар молнии или скачок напряжения.

Обычно, когда заземляющий провод правильно установлен, он не будет поражать вас током, если вы к нему прикоснетесь. Даже если в системе произойдет сбой и заземление будет правильно подключено, это все равно вас не шокирует.

При повреждении одного из этих проводов или обрыва устройства заземление обеспечивает срабатывание автоматического выключателя в электрической панели, отключая питание цепи и предотвращая возгорание или травмы.

Если вы прикоснетесь к проводу под напряжением, когда он неисправен, а заземляющий провод отсутствует или неисправен, вы будете потрясены. Ваше тело будет действовать как путь к земле, заставляя весь электрический ток проходить через ваше тело. Если ток пройдет через ваше сердце, вы можете умереть.

Когда одна из этих неисправностей проходит через электрическую систему, ток идет по пути наименьшего сопротивления до земли. Однако, если заземляющий провод неправильно установлен или поврежден, все, что касается земли, может оказаться под напряжением.Если вы прикоснетесь к заземленному проводу, который не заземлен должным образом, ваше тело снова станет каналом, по которому ток достигнет земли.

Наличие системы заземления намного безопаснее, чем отсутствие системы заземления.

Как добавить заземление к существующей панели

Если ваша электрическая система в вашем доме или здании была построена до 1965 года, есть вероятность, что ваши розетки не заземлены. Двухконтактные розетки в старых домах не заземлены. Заземляющий провод в более новых системах электропроводки подключается к третьему контакту, обеспечивая непрерывный путь от устройства до электрической панели, а затем вниз к заземляющему стержню.

Если у вас старая система проводки, в которой используется так называемая проводка с ручкой и трубкой, вам следует нанять квалифицированного лицензированного электрика для установки системы заземления в вашем доме.Электрик установит заземляющий стержень и соединит его с заземляющим проводом обратно к ваша электрическая панель. Я бы действительно не рекомендовал пробовать это самостоятельно.

Вам также потребуется заменить все старые двухконтактные электрические розетки на новые трехконтактные. Это будет означать, что всю старую проводку ручки и трубок необходимо будет заменить на новый кабель с неметаллической оболочкой.Эта ручка и проводка трубки могут быть особенно опасными, так как обычно они были без оболочки или без изоляции, поэтому, если вы дотронетесь до незакрепленного провода, вы можете получить удар током.

Если у вас незаземленная электрическая система, вы можете обнаружить, что не можете подключить трехконтактный шнур к двухконтактной розетке. Хотя существуют адаптеры, позволяющие подключать устройство, эти адаптеры могут быть очень небезопасными. Ваши адаптеры действительно должны быть установлены очень точно, чтобы они работали правильно. Стоит отметить, что если они сталкиваются, часто перемещаются или повреждаются иным образом, они могут оказаться совершенно неэффективными при заземлении вашего устройства.

Другой вариант включает замену двухконтактных розеток на розетки GFCI. GFCI означает прерывание цепи замыкания на землю. Розетка обнаруживает дисбаланс тока. Вокруг горячего и нейтрального проводов находится индукционная катушка. Если он когда-либо обнаруживает ток в одном проводе, которого нет в другом, это означает, что ток ушел на землю, и в розетке сработает автоматический выключатель.

Без заземляющего провода в электрической системе он обнаружит только то, нашел ли ток другой путь к земле, например, ваше тело, или если ток протек через металлическую трубу или воду.

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление - это резервный путь, по которому ток течет обратно в землю, если есть неисправность в системе электропроводки. Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электричество в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле.Таким образом, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут вызвать опасность поражения электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который несет этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, чтобы безопасно вернуться в землю, не создавая опасности для кого-либо в в случае короткого замыкания.Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

  • Защищает от электрических перегрузок

    Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокое электричество, которое может полностью повредить ваши электрические приборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет в безопасности и защищена от больших скачков напряжения.

  • Стабилизирует уровни напряжения

    Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.

  • Земляные проводники с наименьшим сопротивлением

    Одна из основных причин, по которой вы должны заземлять свои электрические приборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-нибудь без сопротивления, а не через вас или ваши приборы.

  • Предотвращает серьезные повреждения и смерть

    Если вы не заземлите электрическую систему, вы подвергнете свою бытовую технику и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Определение заземления тока

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать заземление между металлической рамой устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив электрические розетки. Если в розетке три контакта, значит, в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, происходит ли ток заземления, вы можете выполнить тест на электрическое заземление, как указано ниже.

Испытание электрического заземления

Вы можете следовать этому контрольному списку из 5 шагов, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Шаг 1 - Первый признак правильного электрического заземления - это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 - Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 - Вставьте черный щуп в больший паз розетки, который является нейтральным пазом. Это завершит вашу схему.

Шаг 4 - Проверьте световой индикатор. Он загорится, если ваша розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 - Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. Большинство старых домов подверглись серьезному ремонту и ремонту, поэтому не все торговые точки могли быть переделаны.

Проверка электрического заземления очень важна для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может стать причиной пожара.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный инвентарь предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает свои электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

В чем разница между двух- и трехконтактными вилками?

Начнем с того, что делают отверстия в розетке. Если вы посмотрите на обычную розетку на 120 В в Соединенных Штатах, то увидите два вертикальных паза, а затем круглое отверстие по центру под ними. Левый слот немного больше правого. Левый слот называется « нейтральный », правый слот называется « горячий », а отверстие под ними называется « земля ». Штыри вилки вставляются в эти гнезда розетки.

Если вы читали Как работают батареи, вы знаете, что электричество должно течь в цепи . В батарее электричество течет от одной клеммы батареи к другой. В домашней розетке мощность перетекает с горячего на нейтральный. Устройство, которое вы подключаете к розетке, замыкает цепь от горячего разъема до нейтрального разъема, и электричество течет через устройство, чтобы запустить двигатель, нагреть некоторые катушки или что-то еще. Допустим, вы вставили лампочку в розетку. Электроэнергия будет течь от горячего контакта через нить накала и обратно к нейтральному контакту, создавая при этом свет.

Что, если бы вы вставили толстую жилу провода прямо из горячего гнезда в нейтральное гнездо розетки? В отличие от прибора, который ограничивает количество электричества, которое может протекать до 60 Вт (для лампочки) или 500 Вт (для тостера), провод пропускает через него невероятное количество электричества. Вернувшись в коробку выключателя, автоматический выключатель розетки обнаружит этот огромный скачок напряжения и отключит подачу электричества. Автоматический выключатель предотвращает перегрев проводов в стене или самой розетки и возгорание.

Гнездо заземления и гнездо нейтрали розетки идентичны. То есть, если вы вернетесь к коробке выключателя, вы обнаружите, что нейтральный и заземляющий провода от всех розеток идут в одно и то же место. Все они подключаются к земле (подробности о заземлении см. В разделе «Как работают распределительные сети»). Поскольку они оба отправляются в одно и то же место, зачем вам оба?

Если вы осмотритесь в своем доме, то обнаружите, что почти каждый прибор в металлическом корпусе имеет трехконтактную розетку.Это также может включать некоторые вещи, такие как ваш компьютер, внутри которых есть блок питания в металлическом корпусе, даже если само устройство поставляется в пластиковом корпусе. Идея заземления состоит в том, чтобы защитить людей, которые используют приборы в металлическом корпусе, от поражения электрическим током. Корпус подключается непосредственно к заземляющему контакту.

Допустим, провод выходит из незаземленного металлического корпуса, и незакрепленный провод касается металлического корпуса. Если незакрепленный провод горячий, значит, металлический корпус теперь горячий, и любой, кто прикоснется к нему, получит смертельный удар.Когда корпус заземлен, электричество от горячего провода течет прямо на землю, и это срабатывает выключатель в коробке выключателя. Теперь прибор работать не будет, но и вас не убьет.

Что произойдет, если отрезать заземляющий контакт или использовать штепсельную вилку , чтобы можно было подключить трехконтактный прибор к двухконтактной розетке? Ничего особенного - прибор все равно будет работать. Однако вы отключили важную функцию безопасности, которая защищает вас от поражения электрическим током в случае отсоединения провода.

Первоначально опубликовано: 1 апреля 2000 г.

Как заменить двухконтактную розетку на три

Можно ли установить трехконтактную розетку без заземляющих проводов?

Старомодные двухконтактные розетки, также известные как розетки, подключенные к двухпроводным кабелям, не имеют заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно дооснастить новую трехконтактную розетку или розетку GFCI в той же розетке без каких-либо изменений проводки, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному или BX, кабелю - типу проводки, обычно встречающемуся в старых домах - обычно заземлены; гибкая металлическая оболочка кабеля служит той же цели, что и специальный провод заземления.

Как заменить двухконтактные розетки на три:

Выполните следующие действия, чтобы узнать, как заземлить розетку.

Совет: Даже если розеточная коробка не заземлена, установка в нее GFCI все равно защитит вас (а также ваши инструменты и приборы) от замыканий на землю.Но незаземленный GFCI не может защитить чувствительную электронику, такую ​​как компьютер или телефон, от помех, вызванных блуждающими токами. Национальный электротехнический кодекс требует, чтобы вы наклеили на розетку этикетку с надписью «Нет заземления оборудования». Эти ярлыки идут в комплекте с новым GFCI.

Шаг 1: Проверить заземление
  • Вставьте один контакт тестера цепей в горячий паз розетки (более короткий), а другой прикоснитесь к винту, которым крепится крышка.
  • Тестер должен загореться. В противном случае коробка не заземлена. Вы можете установить GFCI (см. Совет Pro2Pro) или вызвать электрика для ремонта проводки.

Шаг 2: Снимите старую розетку
  • Выключите питание на панели выключателя или блоке предохранителей.
  • Выкрутите старую розетку из коробки и отсоедините провода.

Шаг 3: Подключите новую розетку
  • Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) провод к серебряной.На GFCI используйте клеммы в соответствии с меткой «линия» на задней стороне розетки. (Если ваша коробка не заземлена, перейдите к шагу 6.)

Шаг 4: Затяните винт заземления
  • Этот зеленый винт, продаваемый в хозяйственных магазинах, вставляется в резьбовое отверстие в задней части коробки.
  • Прикрепите один конец 8-дюймового зеленого заземляющего провода или гибкого провода (также доступного в хозяйственных магазинах) к винту и затяните его.

Шаг 5: Заземлите розетку
  • Прикрепите другой конец 8-дюймового провода заземления к зеленой клемме заземления на трехконтактной розетке или розетке GFCI.
  • Вставьте новую розетку в коробку.

Шаг 6: Включите питание
  • Используйте тестер цепей, чтобы убедиться, что цепь работает.

заземление - Могу ли я подключить заземляющий контакт настенной розетки к нейтрали?

Проблема в том, что клемма заземления в розетке не подключена

Вам необходимо выполнить одно из следующих действий:

  • убедитесь, что на вашей локальной главной панели есть заземляющий электрод, действительно идущий на землю, а затем вам нужно провести электрический провод от розетки в стене к вашей главной панели.
  • Установите устройство УЗО (также называемое GFCI) для защиты этой цепи, однако это будет пустой тратой времени, поскольку оно просто сработает, когда вы в следующий раз получите электрический ток.
  • Установите изолирующий трансформатор и заземлите его.

Я добираюсь туда, где ты не хочешь делать ничего подобного или вообще что-нибудь. Это означает, что вы продолжите получать шок, и у него будет шанс убить вас, семью или гостей. Если вы являетесь ответственным домовладельцем, это может привести к судебным искам или даже к тюремному заключению , поскольку вы знали о проблеме и не исправляли ее .


Другая проблема заключается в том, что, поскольку вы не хотите исправлять это, вы используете свой мозг для создания рационализаций относительно того, почему вам не нужно это исправлять. Это ложь. Вам нужно это исправить.


Не подключайте нейтраль к земле в розетке. Это опасно, а также приведет к нарушению защиты устройства УЗО. Земля подключается только к нейтрали на главной панели.

Некоторые считают, что если провод заземлен в одном месте , то этот провод заземлен везде .Нет. Это абсолютно не так. Если вы сомневаетесь в этом, то подумайте: с какой стати все страны первого мира тратят на 50% больше меди, вставляя отдельный провод заземления в каждый кабель? Если нейтраль так же хороша, как земля, зачем бегать по земле?

Местоположение имеет значение. Заземление нейтрали в сервисной панели (если это даже правда) ничего не дает вам в ответвленных цепях.

Так что да, трансформатор предположительно имеет заземление Ufer, идущее в контактную площадку трансформатора, и это заземление там связано с нейтралью питания.Это эквипотенциальное соединение , предназначенное для обеспечения того, чтобы вторичные напряжения трансформатора находились в пределах 240 В от земли.

Однако это мало помогает в доме - ему нужно собственное заземление, заземляющее панель. Это потому, что нейтральные служебные провода действительно выходят из строя. Фактически, у меня был один в начале этого года. Если бы вы полагались на нейтральный провод для получения заземления от эквипотенциального соединения трансформатора, ваши напряжения заземления могли бы быть плавающими на уровне или .Это может быть катастрофой, если первичная обмотка трансформатора хоть немного протекает.

Панель вашего собственного дома нуждается в собственной системе заземляющих электродов (заземляющие стержни или Уфер).

Итак, ваша главная панель в доме также имеет одно эквипотенциальное соединение нейтраль-земля, опять же для различных целей, но оно также препятствует заземлению трансформатора. Это заземление используется только внутри панели . Если вы хотите землю где-то еще, вам нужно принести ее туда.

Теперь вы замечаете, что ваша панель , а не , настроена как нейтральный стержень, заземляющий стержень и очевидная эквипотенциальная связь между нейтралью и землей, на которую вы можете указать.Связь NG реализуется просто путем спама всего на одном баре. Это совершенно законно, но на самом деле обидно; Я предпочитаю разделить нейтраль и землю с четким эквипотенциальным соединением, которое я могу зажать амперметром, чтобы измерить утечку.

В торговых точках нам нужен способ добраться до них. Нейтраль - неправильный путь, потому что, опять же, нейтральный провод может выйти из строя (обычная неисправность), и тогда вы электризуете каждую землю в цепи .

Если в вашем доме нет заземления (помните: металлический кабелепровод обычно является допустимым путем заземления), вы можете модернизировать заземляющие провода.Обычно вы не можете просто добавить в цепь один провод, но заземление - это особенное дело.

электрическая - Могу ли я получить заземление от другой розетки?

Заземление от другой розетки НЕ безопасно.

Заземляющий провод должен проходить вдоль горячего и нейтрального проводов той же цепи на всем пути обратно к панели. Причина этого заключается в том, чтобы минимизировать индуктивность в случае короткого замыкания на любой заземленный металл, будь то в рабочих коробках или в самом оборудовании с питанием (например, в коробке с несколькими розетками).Защита от перенапряжения будет намного менее эффективной в случаях, когда перенапряжение представляет собой разницу между горячим / нейтральным током и землей (что на самом деле является обычным типом перенапряжения) из-за той же индуктивности.

Индуктивность сводится к минимуму, когда провода с током, идущим в обоих направлениях, расположены близко друг к другу. Их магнитные поля перекрываются и в основном нейтрализуют друг друга (внутри кабеля между проводами будет поле). Когда провода расположены далеко друг от друга, их магнитные поля будут распространяться на большее расстояние и будет больше индуктивность.Кроме того, на металл, находящийся внутри «петли» между проводами, может воздействовать магнитное поле (иногда опасным образом).

Чтобы правильно преобразовать двухпроводную схему в двухпроводную цепь с заземлением, кабель необходимо заменить на кабель со встроенным заземлением. В некоторых редких случаях подходящий кабель мог уже быть проложен, но использовалась незаземленная розетка.

Просто проложить один провод вдоль старого кабеля НЕ безопасно. Провода цепи, проводя ток, будут пытаться физически раздвинуться друг от друга из-за ориентации магнитного поля.Физическая привязка нового одиночного провода к кабелю с помощью кабельных стяжек на расстоянии не более 6 дюймов по всей длине может помочь избежать этой проблемы (но все еще не соответствует нормам). Если вы делаете так много работы, просто замените кабель на кабель подходящего типа. К вашему сведению, это была одна из опасностей старой проводки с ручкой и трубкой. Известно, что отдельные провода внутри кабелепровода двигаются, но канал достаточно ограничивает движение, поэтому все, что вы получаете, - это некоторый шум.

Во многих случаях вы можете получить большую (но не всю) безопасность заземления с использованием розетки GFCI.В этом случае заземляющий провод по-прежнему нельзя использовать. Это просто обеспечивает более безопасную 2-проводную нагрузку. Это недостаточно безопасно для бытовых приборов, которые часто контактируют с людьми, таких как компьютер.

electric - Могу ли я подключить заземление к нейтрали в трехпроводной розетке?

Перемычка нейтрали и заземления в розетке противоречит нормам. Это называется бутлег-землей. У вас есть несколько разных вариантов, чтобы довести это до кода (соответствующего электрическому кодексу NEC):

  1. Замените розетку на розетку GFCI и оставьте заземление розетки неподключенным.Это минимально опасно, есть риск, если ваше тело окажется где-то между горячим и нейтральным ... но это защитит вас, если ток попытается течь между розеткой и устройствами на другой розетке (или заземлении).
  2. Добавьте дополнительный провод заземления. Провод должен быть подходящего калибра и идти к «заземляющему электроду» или к главной панели цепи. Есть еще несколько деталей, которым вам нужно будет следовать. Подробнее см. NEC 250.130 (C).
  3. Заново выполнить электропроводку розетки с трехжильным кабелем / кабелепроводом.
  4. Замените розетку на двухконтактную.

Имейте в виду, что заземление и нейтраль должны быть соединены вместе у служебного входа в ваш дом и больше нигде.

Разъем «заземления» часто подключается к шасси электрического оборудования, например, к металлическому корпусу вашей духовки, лампы и т. Д. Одна опасность заключается в том, что нейтраль на самом деле не имеет тот же потенциал, что и земля. Нейтральная проводка вашего устройства имеет ненулевое сопротивление. Электрический ток, протекающий через ваше устройство, также течет через нейтральный провод.Ток, протекающий через нейтраль, вызывает повышение напряжения нейтрали (согласно закону Ома, напряжение = ток * сопротивление), что может привести к тому, что нейтраль окажется на несколько вольт над землей. Итак, если у вас есть правильно заземленное устройство, рядом с устройством, подключенным к вашей незаконной земле, вы можете шокировать себя, прикоснувшись к двум корпусам, поскольку они будут иметь разные потенциалы.

Вторая проблема с подключением заземления к нейтрали возникает, если нейтральный провод обрывается между розеткой и служебным входом.Если нейтраль обрывается, то подключенные устройства приведут к приближению нейтрали к «горячему» напряжению. При подключении заземления к нейтрали это приведет к тому, что шасси вашего устройства будет находиться под «горячим» напряжением, что очень опасно.

electric - Почему у этой розетки заземление связано с нейтралью?

Принимая во внимание, что существует некоторое количество либо неправильной, либо, возможно, просто вводящей в заблуждение, информации по вашему широкому вопросу, которая, в свою очередь, может привести к двусмысленности и плохим и / или опасным действиям, я, настоящий электрик, добавлю свою шляпу в кольцо при поддержке NEC.

Поскольку многие люди могут искать и находить этот пост, как его очень часто просят, и в данной ситуации могут выбрать запуск новой заземленной цепи, чтобы решить эту проблему, и обнаруживают, что смотрят на ту же самую ситуацию на своей панели, я думаю Важно отметить, что не всегда неправильно соединять вместе заземленную (нейтраль) и заземляющую (землю) системы.

От IAEI, подробно объяснено в статье 250 NEC - Заземление и соединение. (шахта empasis):

Основная перемычка является одним из самых ответственных элементов в система безопасного заземления.Этот проводник является связующим звеном между заземленный служебный провод, заземляющий провод оборудования и в в некоторых случаях провод заземляющего электрода. Основная цель основная перемычка заземления предназначена для передачи тока замыкания на землю от служебного шкафа, а также от системы заземления оборудования, возвращается к источнику. Кроме того, где заземляющий электрод провод подключается непосредственно к заземленной шине служебных проводов, основная перемычка заземления гарантирует, что шина заземления оборудования находится на такой же потенциал, как у земли.

NEC 250.35 Заземление переменного тока с питанием от службы Системы

(A) Заземляющие соединения системы.

Помещение система электропроводки, питаемая от заземленной сети переменного тока, должна иметь заземление. провод электрода, подключенный к заземленному рабочему проводу, при каждую услугу в соответствии с 250.24 (A) (1) - (A) (5).

Опять же, это ответ на наивное утверждение, что они никогда не должны подключаться. Национальный электротехнический кодекс категорически не согласен с этим, и удаление этого соединения действительно наносит ущерб безопасности вашей системы - не удаляет его!

Теперь обратимся к конкретному контексту вашей ситуации:

Эта конфигурация проводки действительно неправильная и опасная.Наименее опасная часть - это использование одного винта заземления для «постукивания» зеленого и белого проводов. Это не так. Если с вашим рисунком все в порядке, эти провода следует соединить вместе с помощью косички, идущей к клемме. Худшая часть - это фактическое объединение двух систем вместе - в этом месте . Это просто неправильно.

С логической точки зрения, чего можно было бы добиться, если бы два отдельных провода только соединяли их? С точки зрения безопасности в несимметричной цепи нейтраль переносит несимметричную нагрузку обратно на панель.Итак, «электрик» умышленно включил систему безопасности в вашем доме. Это нормально делать в обслуживающей / основной сети, потому что в этот момент у них обоих одинаковый потенциал, как у земли.

Если вы находитесь в доме, где работа в некоторых или во всех областях выполняется таким образом, что делает его типичным для вашего жилища, вызовите электрика, чтобы он разработал план по его устранению.

Одна вещь, которую следует учитывать: если голый грунт снова уходит в стену, возможно, они добавляли систему заземления в здание.Это обычное дело в некоторых регионах в качестве приемлемого средства для добавления законной системы заземления. Перед тем, как делать это, проконсультируйтесь со строительным отделом Проблема здесь в том, что, несмотря на приличные усилия, окончательное соединение неверно. В этом случае можно с уверенностью предположить, что все или многие из ваших розеток находятся в таком положении.

Что делать? Что ж, у вас есть несколько вариантов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
