Подключение системы отопления: Способы и схемы подключения радиаторов отопления: как правильно провести монтаж

Содержание

Как правильно подключить батарею отопления в частном доме + Видео

Когда заходит речь об обеспечении помещения теплом, то в первую очередь говорится о правильно созданной и налаженной системе отопления. От нее зависит комфорт в доме, вне зависимости от того, будет это частный дом или квартира. Естественно, в наше время эта система должна быть экономически выгодной. Одним из важных моментов при устройстве является то, как подключить батарею отопления правильно. При неправильном их размещении значительно увеличится расход тепла. В большинстве случаев радиаторы устанавливают под окнами, чтобы теплый воздух эффективнее соединялся с воздухом в комнате.

Необходимо правильно подходить к выбору радиаторов и продумать, как подключить батарею отопления надлежащим образом. Ведь если сделать это не по правилам, можно получить большие неприятности. Поэтому при установке необходимо знать некоторые параметры: рабочее давление системы отопления, чистоту и температуру теплоносителя, а также следует учесть его дизайн.

Подключение радиаторов отопления условно можно разделить на несколько этапов:

  • Выбор места установки радиатора
  • Крепление радиатора к несущей поверхности
  • Проведение монтажных работ

Поговорим об этом подробнее.

Выбор места установки радиатора

Радиатор отопления в частном доме можно установить практически в любом месте. Все зависит от желания владельца, его представления о комфорте и дизайне. Однако целесообразнее устанавливать приборы отопления «на пути» потерь тепла, что не только снизит их величину, но и создаст ощущение комфорта.

Наибольшие тепловые потери в доме происходят через поверхность окон. Установка современных стеклопакетов, тройное остекление и применение новейших технологий для снижения теплопроводности стекол снижают уровень потерь тепла, но все же тепловое сопротивление стеклопакетов значительно ниже теплового сопротивления стен.

Зимой, при минусовой температуре, даже при полном отсутствии сквозняков ощущается поток холодного воздуха, идущий от оконных проемов. Для создания комфортных условий в помещении применяется экранирование поверхности окон восходящими потоками теплого воздуха. Для этого радиаторы отопления устанавливают под подоконниками. Причем ширина прибора отопления должна быть соизмерима с его шириной (допустимым считается отклонение в ту или иную сторону на 5-10%)

Если установки радиаторов под окнами недостаточно, их монтируют на поверхности наружных стен.

Для нормальной работы радиатора и обеспечения свободной циркуляции потоков воздуха прибор отопления должен отстоять от стены не менее чем на 3 см. Между полом и батареей, а также между верхней частью радиатора и подоконником должно быть расстояние не менее 10-12 см.

Крепление радиаторов к несущей поверхности

Большинство производителей теплотехнического оборудования в техническом паспорте радиатора дают исчерпывающие рекомендации по их монтажу и способу крепления к базовой поверхности. Кронштейны и все необходимые комплектующие элементы для правильной установки радиатора обычно тоже идут в комплекте.

Монтаж радиатора начинается с разметки стены, поверхность которой должна быть полностью отделанной (окрашенной и подготовленной к установке). Выполнить какие-либо отделочные работы под уже установленным радиатором весьма проблематично.

При монтаже приборов отопления с большим внутренним объемом и большой массой, например, чугунных радиаторов, к качеству стены и способу крепления предъявляются особые требования. Для обеспечения большей надежности чугунные радиаторы снабжаются дополнительной опорой, устанавливаемой на пол.

Монтаж чугунных радиаторов только на пол не практикуется: обязательно предусматривается крепление отопительного прибора к стене.

Допускается установка на пол (без фиксации к поверхности стены) специально предназначенных для этого радиаторов: чаще всего дизайн радиаторов в форме скамеек, лавочек и лежанок.

Подключение батарей трубам системы отопления

Подключение радиаторов отопления может быть боковым или нижним. Информация об этом содержится в технических характеристиках прибора отопления. Определить, о каком именно приборе отопления идет речь, несложно, достаточно просто осмотреть его: у радиатора с нижним подключением входное и выходное отверстия расположены близко друг к другу и находятся в нижней части корпуса.

Обе трубы системы отопления (подача и обратка) подсоединяются к радиатору в нижней части корпуса. Причем подача располагается ближе к центру, а обратка смещена к краю. Ход теплоносителя внутри прибора отопления с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по столь сложной траектории неизбежно ведет к снижению его скорости, что негативно сказывается на КПД радиатора. Как следствие, теплоотдача прибора отопления с нижним подключением всегда ниже теплоотдачи аналогичного радиатора с боковым подключением.

Однако, отопительные приборы с нижним подключением позволяют избавиться от труб отопления в интерьере, поместив их под плинтусами или под фальшь полом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьеров и объясняет постоянно растущую популярность именно этого вида радиаторов.

Установка радиаторов с боковым подключением

Обычный радиатор имеет 2 пары отверстий, расположенных с одной и с другой стороны прибора, что позволяет подключать их наиболее удобным способом с учетом реальной ситуации монтажа отопления, что особенно важно при дефиците свободного пространства (например, радиатор в углу комнаты можно подключить только с одной стороны).

Если ситуация позволяет, нужно выбирать наиболее эффективные способы подключения с минимальными потерями тепловой мощности:

  1. Лучший и самый эффективный способ: диагональное подсоединение, при котором подача подключается к верхнему патрубку, а обратка к нижнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает максимальную теплоотдачу любого прибора отопления.

  2. Самый нежелательный вариант подключения: диагональное подсоединение, при котором подача подключается к нижнему патрубку, а обратка к верхнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает минимальную теплоотдачу любого прибора отопления.

  3. Подача и обратка подсоединены с одной боковой стороны прибора отопления. При таком способе подключения наблюдается снижение эффективности работы радиатора в среднем на 5%

  4. Подача и обратка подсоединены к нижним патрубкам прибора отопления. Такой способ подключения снижает теплоотдачу радиатора в среднем на 10%.

Особенности монтажа радиаторов в однотрубной системе отопления

Однотрубная система отопления может быть вертикальной или горизонтальной. Ее устройство предельно просто: каждый прибор отопления «заменяет» кусочек трубы с теплоносителем, не меняя при этом направления его движения. Это значит, что при выходе радиатора из строя (всякое может случиться: например, произошел засор, блокирующий движение воды в системе) остановится вся система отопления, а это уже чревато разморозкой труб или закипанием котла. Чтобы избежать этого, радиаторы в однотрубной системе отопления устанавливаются с байпасом, диаметр которого должен быть меньше диаметра подачи и обратки.

Подключаем…

Как уже было сказано выше, все необходимые для монтажа комплектующие обычно приобретаются вместе с прибором отопления. Если они не входят в комплект поставки, лучше все элементы для монтажа (футерки, заглушка и кран Маевского) купить той же торговой марки, что и прибор отопления.

Подключение радиатора начинается с установки футерок, две из которых с левой наружной резьбой, а две с правой резьбой. При их вкручивании главное не ошибиться и не переусердствовать: если деталь «не идет», не нужно прикладывать усилия и пытаться установить ее любым путем. Вероятно, у нее просто другая резьба. Особенно осторожным нужно быть с алюминиевыми радиаторами, в которых легко срывается резьба. Внутренняя резьба всех футерок правая.

После подключения радиатора свободным останутся два патрубкаа, в верхний из которых вкручивается кран Маевского, обеспечивающий сброс воздуха и устранение воздушных пробок, а в нижний устанавливается заглушка.

Видео инструкция - Как установить батарею отопления

Установка радиатора окончена!

Виды отопительных систем

Перед тем, как устанавливать батареи отопления, необходимо четко знать, к какой системе она будет подключена. Это может быть однотрубная и двухтрубная.

Простейшим способом подключения является однотрубное. По такому принципу сделана система отопления в многоэтажных домах, когда нагретая вода поступает вверх по радиаторам, установленным в квартирах. Такая система неудобна тем, что в ней нет приборов, которые позволяют настраивать температуру обогревателей. Специально для этого необходима установка отдельных конструктивных составляющих.

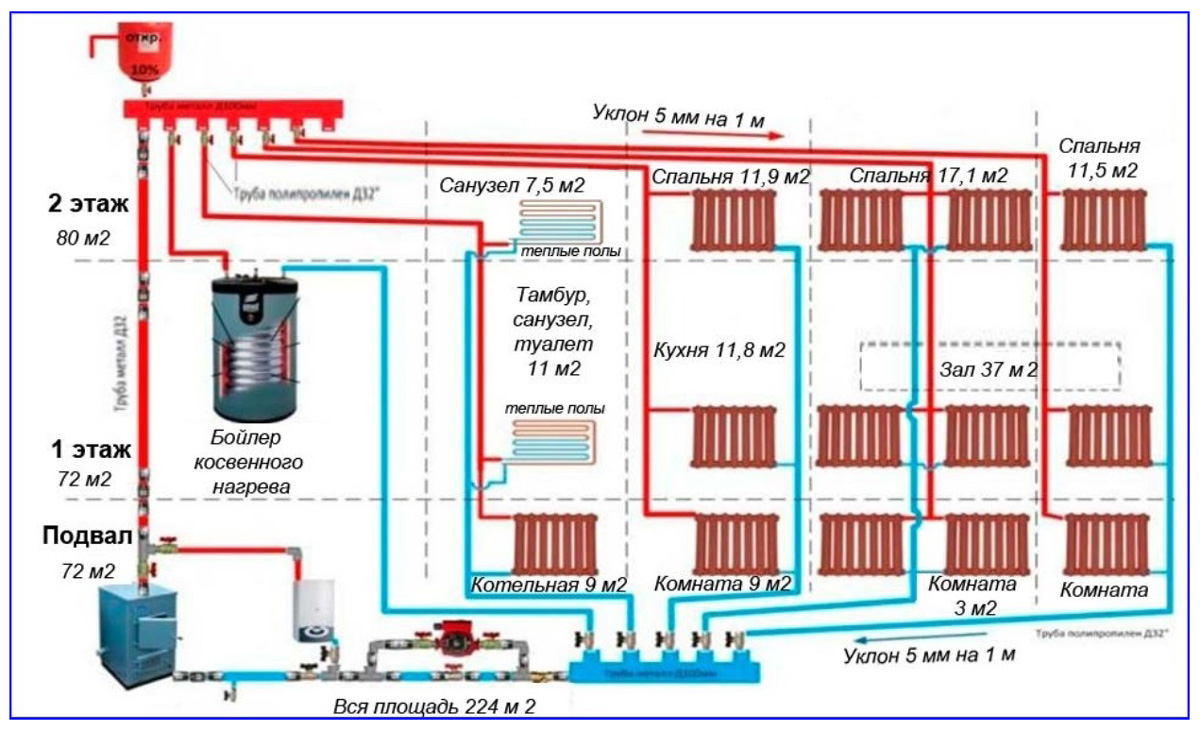

Двухтрубная система особенно хороша для тех, кто думает, как подключить батарею отопления в загородном доме. Ее работа строится на подаче горячей воды по одной трубе, а ее отвод – по другой в противоположном направлении. В этом случае тепло распределяется по батареям одинаково. Его можно контролировать с помощью вентиля, вмонтированного в трубе радиатора.

Виды радиаторов

При выборе радиаторов отопления необходимо точно знать, куда они будут устанавливаться, с какой стороны, и будут ли подходить под дизайн помещения. Тем более, в наше время выбор данного оборудования огромен:

  • секционные;
  • пластинчатые;
  • трубчатые;
  • панельные.

Секционные батареи легко конструируются из отдельных секций в радиатор нужной длины, в зависимости от того, сколько тепла необходимо от них получить. В свою очередь, они делятся на категории:

  • стальные;
  • алюминиевые;
  • чугунные;
  • комбинированные (биметаллические).

Подключение системы отопления - Статьи | Climat.su

Проектируете ли вы новую или меняете старую систему отопления, самое главное – это правильно подключить ее. Понятно, что заниматься подобным делом могут только специалисты. Для начала с ними необходимо обсудить важные параметры: выбор схемы, вида системы отопления, определение сметы и сроков проведения работ. После этого заключается договор, закупается необходимое оборудование, составляется план.

Монтаж и подключение систем отопления включает в себя установку отопительного оборудования. В зависимости от того, какой тип вы выбрали, от этого и будут зависеть дальнейшие работы. План расстановки системы отопления по зданию лучше всего создать заранее, чтоб потом не пришлось ничего переделывать. Главное –грамотно установить все приборы и устройства, подключив их к системе отопления помещений дома.

1.     Циркуляционный насос
2.     Радиаторы отопления
3.     Вихревые индукционные нагреватели (ВИН)
4.     Мембранный бак
5.     Пульт управления
6.     Шаровый кран

Самым сложным вопросом считается монтаж и подключение труб отопления, если таковые предусмотрены. Именно они играют самую главную роль транспортировки тепла по комнатам. Сегодня популярным является прятать трубы в стенах или в полу, что позволяет сделать систему отопления невидимой, при этом не менее эффективной. Понятно, что для этой цели рекомендуется использовать только современные материалы от ведущих мировых производителей.

На сегодняшний день существует две основные системы: однотрубная и двухтрубная.

  • В однотрубной системе отопления горячая вода подается сверху вниз. Для дома, в котором несколько этажей, это не особо выгодно, поскольку на нижнем этаже будет заметно холодней, чем на верхних. И для того, чтоб регулировать температуру, необходимо устанавливать дополнительные элементы.
  • Двухтрубная система предусматривает подачу горячей воды по одной трубе, а по второй обратно идет остывшая жидкость. Подобная система наиболее удобна для частных домов. Для регулирования температуры понадобится только терморегулятор.

Также нужно выбрать, каким образом будут подключены радиаторы. Самым распространенным вариантом является боковое одностороннее подключение. Для длинных радиаторов рекомендуется диагональное подключение. Для спрятанных в пол систем необходимо нижнее подключение. Специалисты советуют устанавливать батареи под окном. Это создаст горячую завесу и будет препятствовать поступлению холодного воздуха. Следует помнить, что высота установки радиатора над полом должны быть примерно на уровне 10 сантиметров. При этом радиатор должен отходить от стены на 2-5 сантиметров.

После окончания всех работ по подключению систем отопления проводятся пуско-наладочные работы. Это дает возможность понять, насколько грамотно и правильно были проведены все действия. При необходимости проводятся отладки и настройки, после чего можно считать систему отопления подключенной и готовой к работе. Сегодня правильный выбор системы отопления чаще всего зависит от наиболее доступной в регионе виде энергии. Играет роль удаленность жилья от городов и населенных пунктов, материальных возможностей и многих других факторов. В каждой из систем отопления есть свои плюсы и минусы. Прежде, чем принять решение, лучше всего посоветоваться с проектировщиками.

26 октября 2012

место для установки электрического котла, подключение электрокотла к сети

Для небольшого загородного дома отличным вариантом будет отопительная система с применением электрического котла. Такое отопления является безопасным и не несет вреда для здоровья человека. Как подключить электрокотел вы узнаете в нашей статье.



Содержание:



Место для установки электрического котла

Устанавливать котел желательно в нежилой комнате. Хороши вариантом будет устройство оборудования на кухне или в подсобном помещении. Следует взять во внимание удобство для техобслуживания котла. Проход к оборудованию не должен быть загроможден.


Следует соблюдать все нормы по устройству электрического котла. От стены до оборудования должно быть свободное место более 5 см. над котлом должно соблюдаться свободное пространство в 80 см, под оборудованием свыше 50 см, а перед – более 70 см.


Устройство электрокотла можно производить только на стене, которая выполнена из негорючего материала. В комплектацию оборудования входит специальная монтажная планка, которая необходимо при установке котла на стену. Сама планка крепится к стене при помощи дюбелей.

Если в электрическом котле установлен расширительный мембранный бак, то система отопления рассчитывается на объем до 500 литров.

Какие компоненты входят в систему установки электрокотла

При правильном подключении котла отопительная система будет работать эффективно и безопасно. Компоненты, которые входят в систему установки:



  1. Радиаторы.
  2. Расширительный бак.
  3. Вентили запорные и сливные.
  4. Температурные датчики.
  5. Насос для циркуляции и фильтр.
  6. Аппарат.

Функции и недостатки

Также хорошим вариантом является универсальный твердотопливный котел со встроенным электрическим тэном. Такое оборудование выгодно устанавливать, так как многие модели имеют варочную поверхность. Таким образом, можно не устанавливать плиту для приготовления пищи, а также не потребуется дополнительная отделка.


Если вы включается отопления только по выходным или еще реже, то электрический котел отличный для вас вариант. Так как они хорошо переносят долгое отключение от сети. А также если случаются частые перебои электричества.


Единственным недостатком подключения электрокотла является подведение мощных кабелей, которые должны иметь большое сечение.



Необходимо знать для безопасности

Электрический котел можно подключать к розетке, если его потребление не превышает 3,5 кВт. Котлы с большей мощностью необходимо подключать к специальному щитку, который выделен кабелем. Для таких щитков питание свыше 220 В.


Производители ограничивают максимальный ток 16А в целях безопасности. Поэтому применяется отдельный кабель. Котлы, которые имеют мощность свыше 7 кВт, могут питаться только от сети от 380В.



Подключение электрокотла к сети

Подключать электрический котел можно только с использованием медной проводки. А ее сечение должно быть такого же размера, как указывается в технических документах оборудования. При помощи специальных выводов для кабелей должны быть устроены электрические соединения оборудования внешнего типа. Такие выводы необходимо расположить в левом нижнем углу. В этом же месте надо установить клемму заземления из латуни с болтом М6.


При врезке электрического котла в отопительную систему и при установке заземления необходимо чтобы между латунным болтом и металлическим корпусом был создан хороший контакт. Прежде чем соединять раму и болт в месте соединения рекомендуется хорошо зачистить.


Если вы будете отапливать большой дом при помощи электрической системы отопления то перед выбором оборудования необходимо обратить внимание на приборы, которые поддерживают установку каскада. Для эффективной работы оборудования в каскаде необходимо клеммы соединить с управляемым оборудованием.


Также вы можете управлять каскадом при помощи регулятора. В таком случае нужно клеммы управляющего оборудования соединить с контактами управления.


Необходимо изучить техническую документацию электрического котла. После этого следует внимательно осмотреть оборудование зрительно и проверить правильность его установки. А также проверить все подключения и давление воды в отопительной системе, которое должно соответствовать норме.


При установке электрического котла в отопительной системе необходимо применять регулятор комнатного типа.

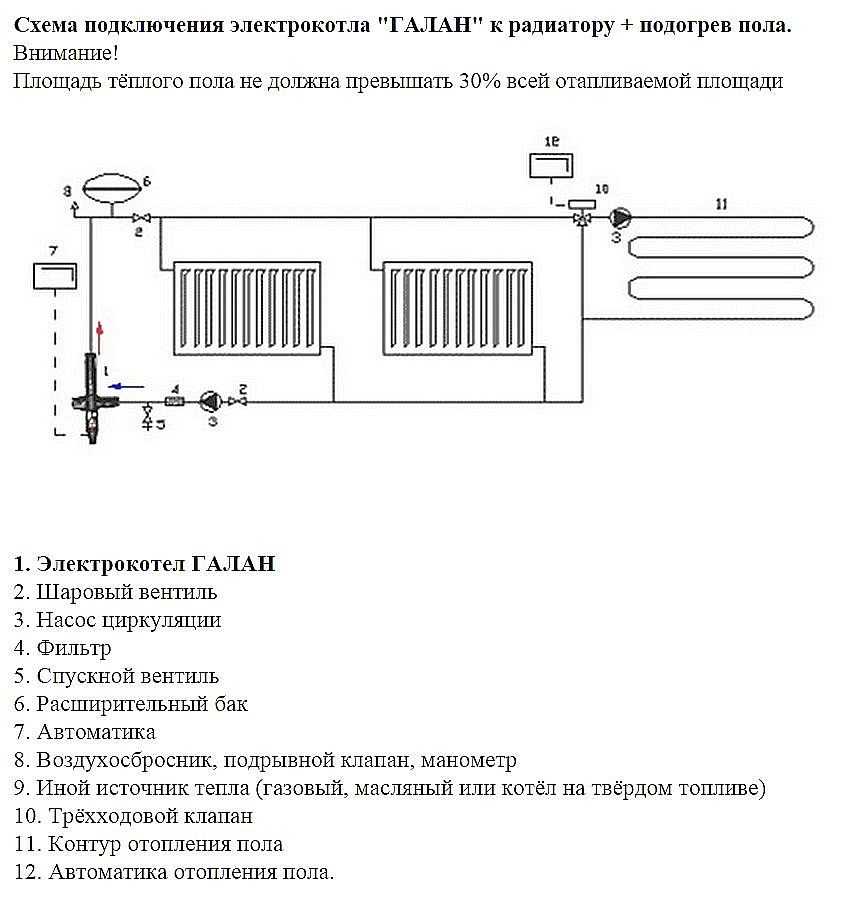

После соблюдения всех правил схема подключения электрокотла должна соответствовать следующим действиям:
  • В первую очередь проверяется работоспособность трубопроводной арматуры. Для этого необходимо переключить ее из положения «открыто» в «закрыто», и наоборот.
  • Трубопроводная араматура системы отопления, водоснабжения и элетрического теплового генератора должна быть переведена в положение «закрыто».
  • Трубопроводы, которые подводят холодную воду к оборудованию, необходимо открыть запорную арматуру. Для электрической системы отопления не следует применять в качестве теплоносителя незамерзающую жидкость. Связано это со свойствами, которые влияют на работу отопительной системы негативно.
  • Незамерзающая жидкость обладает свойствами, которые приводят к износу и старению резиновых элементов оборудования.
  • На входе оборудования на обратке необходимо установить фильтр для предотвращения попадания мусора.
  • Затем можно наполнить систему отопления водой. После этого можно проверять ее герметичность.
После установки электрического котла и радиаторов отопления необходимо произвести проверку работоспособности датчиков системы: сигнальные, датчик давления воды, датчик регулирования температуры, управляющий и датчик аварийного типа для температуры.


В период проведения ремонтных работ или при неблагоприятных условиях следует подключать электрокотел при помощи резиновых шлангов. Для системы отопления рекомендуется использовать воду с низким значением мощности. В таком случае вы продлите срок эксплуатации тэнов.



Читайте также:

Правильное подключение радиатора отопления, боковое, нижнее, диагональное подключение

Комфорт и уют в помещениях зависит от созданного в них микроклимата. В холодное время года в его формировании участвуют радиаторы, вернее целая система отопления квартиры или дома. Мы расскажем о правильном подключении радиаторов отопления. Показать схемы подключения, виды, типы и попытаться выбрать самое эффективное подключение.

Ответы на эти вопросы необходимо получить до начала процесса монтажа, потому что переделывать всегда сложнее, чем делать. Вам интересно, или с нижним, чем они отличаются? Давайте разберемся в этом вопросе, чтобы не возникло проблем при эксплуатации.

 Основные схемы подключения

Вы выбрали для своих помещений стальные радиаторы. Мастера разработали схему, предложив один из способов подключения оборудования. Это важный момент. От выбранного варианта подачи теплоносителя зависит, как будут нагреваться радиаторы и поддерживаться микроклимат.

Основные схемы подключения радиаторов


Количество тепла, которое начнет давать ваш прибор отопления, встроенный в общую систему, не в последнюю очередь зависит от предложенной схемы установки. Существует три основных варианта монтажа подающего и отводящего патрубков: диагональный, боковой и нижний.

Диагональное подключение стального радиатора


Данный тип подключения стального радиатора отопления считается максимальным по эффективности теплоотдачи. При такой установке достигается равномерное распределение теплоносителя и оптимальный температурный градиент.  Предпочитают диагональные (перекрестные) при установке длинных секционных радиаторов (число секций от 12 и более) а также при обогреве больших площадей или когда надо выжать из радиатора максимум теплоотдачи. Часто бывает что у клиента есть определенная ниша под радиатор, а таких размеров недостаточно для обогрева помещения, тогда можно пробовать для повышения эффективности диагональное подключения радиаторов.

В диагональной схеме подающий теплоноситель трубопровод монтируется к верхнему патрубку одной стороны радиатора, а к нижнему подходит отводящий трубопровод с другой стороны устанавливаемого оборудования, по диагонали. Или наоборот.



Недостатком этого типа подключения мастера считают неудобство монтажа, а потребители - неэстетичный внешний вид. Из-за этого в многоэтажных домах не практикуют диагональный монтаж. Если вы выбрали его для частного дома или при капитальном ремонте в квартире, то добиться внешней гармонии позволит прокладка трубопроводов в стене (штроба) или установка фальшстены.

Боковое подключение радиатора отопления


Это наиболее часто встречающийся вариант монтажа в городских в квартирах, потому что вертикальные контуры подачи и обратки (стояки), всегда проложены по единой системе.

  • При секционных моделях число секций батареи не превышает 12-ть.
  • Трубы идут от этажа к этажу в одном месте.

Схема бокового одностороннего подключения батареи отопления проста и предельно понятна: подающая труба монтируется к верхнему патрубку, а обратная - к нижнему. Подведение и обратка расположены на одной стороне оборудования. Такая схема энергетически эффективна и эстетически приемлема. Единственное что батарея не должна превышать 12 секций, или 1000 мм. Также есть еще разновидность седельного подключения - это когда подключение боковое но снизу (снизу по бокам).

Информация по теме: Обвязка радиаторов  | Радиаторные комплекты для бокового подключения | Лучшие алюминиевые радиаторы

Нижнее подключение радиаторов отопления


Третий вариант - нижнее подключение радиаторов отопления, которое теоретически относится к схемам одностороннего монтажа. Отличительная особенность этого типа в сравнении с боковым – запрет на перемену мест подводящего и обратного патрубка. Используется в новостройках, трубопровод подводится на прямую к каждому радиатору отопления, от рспределительного отопительного щитка в корридоре.

В данный момент самый распространенный метод подключения, еще называют лучевая развязка отопления. Обвязка стального радиатора и возможность самостоятельной установки оборудования.

Информация по теме: Обвязка стального радиатора  | Радиаторные комплекты для нижнего подключения |

Подключение радиаторов отопления при однотрубной системе


При однотрубной системе подача теплоносителя в радиатор и обратка возвращается в один и тот же контур, и потом последовательно теплоноситель проходит по всем радиаторам в одном контуре. Такую систему еще называют последовательной, последовательное подключение радиатора. Недостаток такой схемы, что последние радиаторы будут самые менее теплые. Данную систему обязательно надо отбалансировать с помощью преднастройки в клапанах.

Схема практически изжила себя, осталась более менее в частных домах, так как она менее затратна и легка в инсталяции.

Подключение радиаторов отопления при двухтрубной системе


Двухтрубная система отопления для радиаторов в данный момент самая распространенная, так как позволяет вести учет тепла каждого отдельного пользователя. На примере новостройки, есть общий стояк, а от него уже расходятся контура по всем квартирам. Каждый из пользователей может сам управлять подачей отопления в своем жилище. Применяется во всех новых домах и новостройках.


Грамотное решения вопроса, как правильно провести установку стального радиатора с нижним подключением, боковым или радиальным, обеспечивает еще и правильный выбор радиаторной арматуры. Она определяется мастером в соответствии с купленной моделью.

  • Потребители получили сегодня широчайший выбор вариантов вплоть до совершенно экзотических.
  • Ориентироваться при подключении приходится и на особенности самого радиатора.
  • От них, а не только от варианта монтажа, будет зависеть выбор .

Отопление – вид коммуникации, который имеет повышенные риски в эксплуатации. Никому не интересно мерзнуть в стужу, но еще менее привлекательным выглядит залив своей квартиры и соседей. Рекомендуем 10 раз подумать, прежде чем предпринимать самостоятельные действия по монтажу стальных радиаторов в квартирах и домах. Так как вариантов есть много, рпавильных и не правильных. Но главное, чтобы все это делал проверенный специалист. Обращайтесь к профессионалам Киевской Tепловой Компании. Предлагаем комплексное и гарантированное обслуживание в сфере водоснабжения, отопления, канализации.

Способы подключения радиаторов отопления | ГрейПей

Эффективная работа системы отопления во многом зависит от способа подключения радиаторов. Вид подключения чаще всего зависит от типа системы отопления, способа прокладки трубопроводов. Во всех случаях правильный выбор обвязки прибора влияет на качественные показатели работы оборудования. Статья рассматривает все варианты и схемы обвязки, дает анализ эффективности функционирования радиатора в зависимости от выбранной конфигурации подключения.

Виды схем систем отопления

На способ подключения значительное влияние имеет вид схемы отопления. Выделяют следующие виды систем отопления:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторно-лучевая;
  4. Комбинированная.

В однотрубной схеме приборы отопления подключены последовательно, друг за другом, к подающему трубопроводу. Каждый последующий радиатор имеет меньшую температуру, чем предыдущий.

Этот недостаток частично нивелируется организацией байпаса (перемычки) между входом и выходом теплоносителя из радиатора. Подробнее об однотрубной схеме водяного отопления можно прочитать здесь.



Двухтрубная система имеет два магистральных трубопровода – прямой и обратный. Приборы подключены к ним параллельно, работают без взаимного влияния.

Только при неверном расчете диаметров магистралей и их излишней протяженности может наблюдаться незначительное снижение температуры на концевых радиаторах. Подробное описание конфигураций двухтрубной схемы — в этой статье.

Коллекторно-лучевая система является особой конфигурацией двухтрубной схемы. Здесь радиаторы подключаются отдельными трубопроводами к распределительным коллекторам.

Комбинированная схема сочетает в себе все черты 3 основных типов систем отопления.

Отдельным видом схемы отопления можно назвать систему с естественной циркуляцией теплоносителя. Но в ней, как правило, для подключения радиаторов не используется арматура. Это обусловлено гидравлическими характеристиками системы. Для работы принципа гравитации теплоносителя необходим диаметр трубопроводов не менее 35 – 40 мм, создание минимального сопротивления. Установка запорно-регулирующей арматуры негативно влияет на работы системы в целом.

Запорно-регулирующая арматура для радиаторов

Арматура в обвязке радиаторов применяется для регулирования расхода теплоносителя и отключения прибора. Прибор отключают для промывки, устранения утечек в межсекционные прокладки, замены при выходе из строя.

Для подключения радиаторов применяются следующие типы запорно-регулирующей арматуры:

  1. Шаровые краны;
  2. Регулирующие вентили;
  3. Термостатические регулирующие вентили;
  4. Специальные узлы подключения.

Шаровые краны производятся в двух исполнениях – прямые и угловые, выпускаются с наружными и внутренними резьбами, со сгонами типа «американка». Применяются чаще всего краны со сгонами – они удобны для снятия прибора без отключения системы. Это особенно важно для централизованных систем отопления. Регулирование шаровыми кранами имеет низкую точность.

Регулирующие вентили выпускаются в тех же компоновочных конфигурациях, что и шаровые краны. Наличие клапана позволяет осуществить более точную ручную регулировку потока теплоносителя.
Термостатические вентили являются усовершенствованной моделью регулирующей арматуры. Имеется возможность установки терморегулирующих головок на эти изделия, существуют модели с сервоприводами. Вентили этого типа не требуют постоянного ручного регулирования, температура задается по желанию, далее изделие работает в автоматическом режиме.

Привязку радиаторов к трубопроводам следует производить с разборными соединениями – сгонами типа «американка».

Особая разновидность запорно-регулирующей арматуры – узлы подключения радиаторов. Узлы нижнего подключения (с накидными гайками) используют в основном для присоединения стальных секционных и панельных приборов нагрева. Боковые узлы подключения универсальны для всех типов радиаторов – стальных с боковыми отверстиями, алюминиевых, биметаллических, чугунных. Подробнее о запорно-регулирующей арматуре радиаторов можно прочитать тут.

Размещение радиаторов отопления

Радиаторы отопления устанавливаются двумя способами – настенным и напольным. При этом некоторые производители выпускают регулируемые кронштейны, позволяющие регулировать пространственное положение изделия.

Для осуществления качественного конвективного движения потока воздуха требуется соблюдать следующие размеры до ограждающих конструкций:

  1. От пола до низа радиатора – от 80 до 120 мм;
  2. От верха до подоконника или верха ниши – от 100 до 120 мм;
  3. От задней плоскости до стены – не менее 25 – 30 мм.

Радиаторы рекомендуется располагать в местах наибольших тепловых потерь – под окнами, на внутренней поверхности наружных слабоизолированных стен, перед витринами и витражами, рядом с проходами и дверными проемами.

Из дизайнерских соображений приборы отопления часто размещают в нишах для экономии пространства, экранируют. Следует знать, что эти мероприятия снижают КПД изделий на следующую величину:

  1. Установка в нише – от 6 до 9 %;
  2. Частичное экранирование – от 10 до 15 %;
  3. Полное экранирование – до 50 %.

Схемы обвязки радиаторов отопления

Выделяют следующие основные схемы подключения радиаторов:

  1. Диагональное;
  2. Боковое;
  3. Нижнее;
  4. Верхнее.

Диагональное подключение считается самым эффективным, при нем радиатор реализует 100 % своего потенциала. Подающий трубопровод подключают в верхнее отверстие прибора, обратный – в противоположный нижний выход.



Прямое диагональное подключение рекомендуется для всех типов отопительных систем. Существует обратное подключение по диагонали – подключение вниз, выход – противоположный верх.

С теплотехнической точки зрения оно является ошибочным ввиду внутренней конфигурации секций. КПД прибора при этом присоединении снижается до 80 %. Такой способ обвязки может быть вызван только какими-то особыми решениями в области дизайна, индивидуальным расположением прибора.

Боковое подключение по эффективности занимает второе место. Реализуется около 96 – 97 % тепловой мощности прибора. При большом количестве секций (более 12) этот показатель может снижаться.





В однотрубной схеме отопления боковое подключение реализуется двумя способами:

  1. С монтажом байпаса;
  2. Без монтажа байпаса.

Байпас предусмотрен для выравнивания температуры (частичного) на радиаторах одной ветки. Не устраивают байпас в системах с большим объемным расходом высокотемпературного теплоносителя, в коротких ветках с 2 – 3 радиаторами небольшой мощности.

Наиболее распространено боковое подключение в многоквартирных жилых домах с вертикальным прохождением стояков. Обратное боковое подключение снижает мощность радиатора до 76 – 78 %. Это вызвано внутренним устройством секций прибора.

Нижнее подключение является менее эффективным, чем вышеописанные варианты. Оно реализует около 85 – 90 % потенциала обогревательного устройства. Присоединение этого типа используется чаще всего при нижней прокладке трубопроводов отопления.



Верхнее подключение также ограничивает возможности радиатора. При этом виде обвязки некачественно задействуется нижний сегмент радиатора, теплоноситель покидает прибор по кратчайшему пути. При этом ухудшается теплоотдача, КПД снижается до 80 – 85 %.

Узлы подключения радиаторов отопления

Различают следующие виды узлов подключения:

  1. Узлы нижнего подключения;
  2. Узлы бокового подключения;
  3. Блоки для однотрубных и двухтрубных схем – с наличием байпаса, без него, с регулируемым байпасом;
  4. Универсальные узлы;
  5. Узлы подключения с зондами.

Узлы нижнего подключения используют для присоединения стальных радиаторов. Радиаторы имеют нижние патрубки с резьбой (или внутреннюю резьбу). Узлы оборудуются накидными гайками с резиновой прокладкой или сгонами (при внутренней резьбе радиатора).

Узлы бокового подключения (со вставкой) применяются для всех типов радиаторов. Они реализуют принцип бокового присоединения прибора.

Различают узлы для однотрубных систем – с наличием встроенного нерегулируемого байпаса и с возможностью регулировки. Для двухтрубных схем узлы производятся обычно без байпаса.

Универсальные узлы сочетают в себе все возможности балансировки.

Узлы подключения с зондами (трубками) реализуют более качественное разделение прямого и обратного потоков теплоносителя внутри радиатора. Зонд выполняется чаще всего из обычной стали и оцинковывается. В системах с низким качеством теплоносителя срок его службы значительно снижается из-за слабой коррозионной стойкости.

Эффективность работы узлов подключения вызывает некоторые сомнения из-за гидравлической компоновки потоков – это тема отдельной статьи. Стоимость узлов значительно превышает стоимость обвязки раздельными кранами или вентилями.

Правильное подключение радиаторов – один из ведущих критериев, влияющих на эффективность работы системы отопления в целом. Верный выбор способа обвязки косвенно влияет и на потребление топлива в автономных системах (при наличии качественной регулировки). Немаловажно это и для многоквартирных домов – уж коли берутся немалые деньги за отопление – нужно забрать свое, пусть даже придется открыть форточки.

(Просмотров 1 475 , 1 сегодня)

Рекомендуем прочитать:

Подключение батареи к системе отопления

Для обладателей новенькой квартиры в новостройке, замена радиаторов отопления — вопрос неактуальный. А вот для владельцев квартир, расположенных в старых зданиях, это насущный вопрос. Старые батареи выглядят непрезентабельно, особенно на фоне отремонтированной квартиры.

Отсутствие привлекательности — не основной упрек старым радиаторам: в силу своего возраста они неспособны работать с высокой эффективностью, а зачастую и вовсе угрожают технической аварией. Люди, задумавшиеся поменять радиаторы, сталкиваются с вопросом о том, как подключить батарею отопления правильно. Ответу на этот вопрос посвящена наша статья.

Способы подключения радиаторов в общую сеть

Прежде чем приступить к монтажу новой системы отопления, следует разобраться с вопросом о том, какой тип системы отопления реализован в квартире. В жилых домах обычно реализуются следующие распространенные схемы:

  • однотрубное отопление;
  • двухтрубное отопление.

Однотрубное отопление.

Функционирование такой системы базируется на принципе подачи теплоносителя по одной трубе, отходящей от центральной магистрали.

Отходящая труба по периметру огибает квартиру, возвращаясь в центральный стояк. Эта труба может быть как напольной (видимой над поверхностью пола), так и подпольной (вмурованной под поверхность пола).
Такой способ подключения батареи к системе отопления считается самым простым, однако он сопряжен с некоторыми недостатками. В частности, при однотрубной системе в квартире невозможно регулировать температуру в каком-то отдельном помещении. При необходимости можно уменьшить подачу горячей воды в центральном отводе на квартиру, однако такая мера отразится на температуре квартиры в целом.

Кроме того, водяные батареи для отопления квартиры, находящиеся в конце цепи, обычно имеют меньшую температуру, чем радиаторы в начале контура.

Двухтрубное отопление. Подача горячей воды при этой системе осуществляется по одной трубе, а вывод охлажденной воды из радиатора — по другой трубе.

В квартире при такой схеме установлены два центральных стояка: подающий и отводной.





Преимуществом этого способа является равномерное распределение тепла в каждом помещении. Помимо этого, в этом случае имеется возможность регулировать температуру каждого радиатора в отдельности.

Особенности монтажа системы отопления

1. Если нужная система определена, то следующим шагом перед подключением батареи к системе отопления, будет составление схемы разводки и расположения радиаторов. В этом случае следует руководствоваться несколькими правилами:

  • Радиаторы следует размещать под окнами и на стенах, являющихся боковыми у здания.
  • Количество радиаторов и их объем должны соответствовать проектным расчетам.
  • Отопительные приборы должны быть расположены ниже подоконника на 10 см.
  • Расстояние от пола до нижней части радиатора — 12 см.
  • Расстояние от стены до задней стенки отопительного прибора — 2 см.

Эти требования к размещению отопительных устройств закреплены СанПиНом, поэтому нарушать их нельзя.

2. На следующем этапе требуется определить потребность в количестве радиаторов и их объеме (секциях). При выполнении расчета руководствуются следующим правилом: одна секция способна обогреть 2 м2 помещения квартиры (при условии, что потолки в квартире не превышают 250 см).

Последовательность действий

Подключение батареи к системе отопления зависит от выбранной системы отопления, поэтому рассмотрим особенности монтажа системы применительно к каждой из них.

Однотрубное отопление.

  1. Отключается центральный стояк (заявка на отключение подается в ЖЭК).
  2. Осушается система отопления квартиры.
  3. Производится демонтаж труб и батарей.
  4. Производится установка нового трубопровода и радиаторов.
  5. В каждый радиатор монтируется кран Маевского.
  6. Монтируются запорные краны на подводах к устройству отопления.

Двухтрубное отопление.

Последовательность действий при монтаже двухтрубной системы почти полностью идентичная вышеперечисленной схеме.

Отличие заключается в том, что в этой схеме не требуется запорная арматура. При необходимости могут быть установлены термодатчики и регуляторы температуры.

При решении вопроса о том, как подключить батарею отопления, следует иметь в виду такие моменты:

  • Водяные батареи для отопления квартиры крепятся к стене с помощью специальных держателей.
  • При использовании переходников при соединении труб требуется дополнительно использовать специальный герметик.
  • Если на центральном стояке имеется запорный квартирный кран, согласование отключения отопления с ЖЭК не требуется.
  • Оптимальное время года для замены системы отопления — конец и начало отопительного сезона, а также летнее время.



Арматура для подключения приборов отопления

Радиаторы

Радиаторы отопления различаются по конструкции, материалам и свойствам. Чугунные радиаторы, многим знакомые по старым постройкам, долговечны и стойки к коррозии. Однако чугун тяжел и обладает высокой инерционностью – медленно нагревается и остывает.

Алюминиевые радиаторы легкие, мощные, но чувствительны к гидравлическим ударам, подвержены электрохимической коррозии (это ограничивает их применение в системах с медными трубами). У биметаллических радиаторов внешняя часть тоже выполнена из алюминия, но внутренняя, контактирующая с водой, стальная – эти приборы прочнее алюминиевых и менее подвержены химическим реакциям, но и более дорогие.

Стальные трубчатые и панельные радиаторы также отличаются прочностью и позволяют гибко подбирать мощность прибора (за счет широких линеек типоразмеров) и цвет (обычно под заказ доступна большая палитра расцветок).

Подключение радиаторов

Радиаторы можно подключить к системе отопления сбоку (через боковые отверстия) или снизу – через отверстия, расположенные слева, справа или посередине прибора (центральное нижнее подключение). При этом важно правильно подвести подающую и обратную трубы, чтобы радиатор работал с максимальной эффективностью.

При боковом подключении оптимальна схема «сверху-вниз» – с подачей через верхнее отверстие и отводом остывшего теплоносителя через нижнее. Такое подключение может быть односторонним или диагональным (последнее особенно рекомендуется для радиаторов большой длины).

Допустимо также боковое двухстороннее подключение «снизу-вниз» (с небольшой потерей мощности), остальные варианты приводят к большим потерям теплоотдачи. Радиаторы с нижним подключением тоже важно правильно подсоединить к системе отопления. Подобные приборы обычно сконструированы таким образом, чтобы горячий теплоноситель, попадая внутрь через определенное отверстие, поступал в верхнюю часть прибора, затем остывал, опускался вниз и вытекал через второе отверстие. Если подать теплоноситель неправильно, перепутав отверстия, теплоотдача существенно снизится.

Арматуру для подключения радиаторов подбирают с учетом многих факторов – типа системы отопления, разводки и т.д.

В однотрубной системе важно, чтобы арматура не создавала значительного гидравлического сопротивления на входе в прибор, иначе теплоноситель будет плохо затекать в радиатор и больше перетекать в обход него по байпасу (замыкающему участку).

В двухтрубной системе, напротив, нужно создать гидравлическое сопротивление для каждого радиатора – чтобы теплоноситель не протекал через ближайший радиатор, а поступал в необходимом количестве во все приборы. В этом случае используют арматуру с так называемой предварительной настройкой расхода теплоносителя (преднастройкой). Такая арматура может быть установлена на входе в прибор (термостатические вентили Oventrop серии AV9 или AQ) или на выходе (узлы для обратной подводки Oventrop Combi). При этом не нужно устанавливать оба этих элемента с одинаковым функционалом – достаточно, чтобы преднастройку поддерживал хотя бы один из них.

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо электрокотла, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) .Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (-ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)


Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен запитываться по линии 110 В (см. Схему ниже) от вашей монтажной панели.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и направлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т.д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер - это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера, и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами. Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)


Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла.Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)


Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)


Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтрали (белый провод) и нагрузки (черный провод) к соединениям «Системный насос» в нижней части блока реле (эти соединения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода заземляются на / от источника питания, проходят через релейный блок (через гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)


Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 - это универсальный, многофункциональный термостат, очень простой в использовании и подключении.Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод - к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата - в клемму «W».

ШАГ 2 : Установите (2) батарейки AAA и снова установите крышку. Этот шаг не требуется при 3-проводном подключении (см. Выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка - «1» (5-минутная задержка «включено»), и вы хотите установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Положения проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата - в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в их непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Схема Роберта Шоу

(вернуться наверх)


Управление насосом с помощью «датчика пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола окружающего воздуха или для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы клемм термостата «R&W / TT» на реле подключены к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫПАННЫМИ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликолята, отлитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона
Датчик пола
Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения - он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.
Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.

Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может быть активировано, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.

Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки - перемычка 1 и перемычка 2 - расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)


Солнечный дифференциальный контроллер

Resol DeltaSol BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер включает необходимый насос (-ы) и забирает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения - еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в и температур воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Если удерживать кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T - это разница между температурой в ваших солнечных коллекторах и температурой на дне резервуара для хранения. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру вашего Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию - 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле - EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая - 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL - это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. По умолчанию эти настройки отключены.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.


Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.

Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).


Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

Коллекторная петля - это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого промежутка времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации свела бы к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В настоящее время на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.


Обычно электронный термостат в США питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене.Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе теплового насоса есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса


Электропроводка термостата теплового насоса - Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C .Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

Клемма Y - это то место, где подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан - это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда бывает 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал - E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов теплового насоса.

  • Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.
  • Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.
  • Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки выходных и функции понижения для отпуска.
  • Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице «Электромонтаж термостата теплового насоса»


Как подключить термостат [Руководство по монтажу проводов]

Они возвращаются домой и пылятся с ящика для инструментов. Никогда не читая инструкции по установке термостата, они приступают к замене термостата.Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Самый главный совет для большинства людей - позвонить специалисту по HVAC, если что-то не так.Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой ……. вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом.Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления идут в термостат, это разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата
  1. Что означают цвета проводов термостата? (См. Справочную страницу с цветной проводкой термостата)
  2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC.Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
  3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
  4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
  5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.
Варианты с установками термостата

Существует так много различных вариаций этого высокопроизводительного HVAC, не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционерами или газовыми печами.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для обогрева и зеленый провод для вентилятора.

Обычно используется для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он питается от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас больше пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены предикторами нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей отопительной системы и ваших термостатов.

Как подключить термостат - выбор подходящего Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Honeywell TouchScreen Thermostat

Первое, что вы должны сделать перед заменой термостата, - это выбрать правильный термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостатов, - это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Полезная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Консультации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Я уже не говорю о том факте, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы первым был вызван профессионал.Наконец, учтите это при своем решении и, если есть сомнения, обратитесь к профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Перед тем, как приступить к установке нового термостата, выключите питание. Как для конденсационной установки, так и для воздухообрабатывающего агрегата / печи / котла.

Инструменты и шаги для установки термостата

C-Wire: все, что вам нужно знать

Если вы устанавливаете новый термостат, но в вашем существующем отсутствует C-Wire, у вас есть следующие варианты:


Проверить наличие неиспользованного кабеля C-Wire

В некоторых домах в стене спрятан неиспользованный провод C-Wire.Чтобы проверить наличие неиспользованного C-Wire:


1. Отключить питание

Для защиты вашего оборудования отключите питание на блоке прерывателя или переключателе, который управляет вашим оборудованием для обогрева и охлаждения.

Примечание. Выключатель термостата не отключает питание оборудования.


2. Убедитесь, что ваша система выключена.

Измените температуру на существующем термостате, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете, что система включается в течение 5 минут, питание отключено.

Примечание. Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.


3. Снимите имеющийся термостат с настенной панели

На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

Примечание. Не отсоединяйте пока никакие провода от термостата.


4. Есть ли у вас система сетевого напряжения?

Системы линейного напряжения имеют толстые черные провода с гайками или имеют маркировку высокого напряжения (120 В или выше).

ДА - Возможно, ваша система несовместима. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ - переходите к следующему шагу.


5. Сделайте снимок существующей проводки настенной панели

Убедитесь, что вам хорошо видны все терминалы. Возможно, вам понадобится ссылаться на это изображение позже.


6. Снимите перемычки

Перемычка используется для соединения двух клемм. Он может выглядеть как небольшая скоба или цветная проволока.

Примечание: не сбрасывайте перемычки.


7. Маркировка проводов

Пометьте каждый провод на существующей настенной пластине наклейками, прилагаемыми к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.

Примечание. Не маркируйте перемычки.


8. Запишите цвета проводов

Установите флажки и запишите цвет проводов, подключенных к клеммам на существующей настенной панели.Отметьте все подходящие варианты (подходят не все).

Примечание. Если в клеммах есть провода, которых нет в списке, вам потребуется дополнительная опора для проводки. Обратитесь в службу поддержки по телефону 1-855-733-5465.


9. Отсоедините провода и снимите имеющуюся настенную пластину

Некоторые клеммы для проводов являются вставными (аккуратно нажмите на клемму, чтобы высвободить провод), а некоторые - винтами с плоской головкой. Для отсоединения проводов от клемм может потребоваться отвертка.

Примечание. Оберните провода вокруг карандаша, чтобы они не упали в стену.


10. У вас есть C-Wire?

Это подтверждение того, что ваша система не использует C-Wire. Посмотрите на контрольный список проводки термостата из шага 8: проверена ли клемма C? Как вариант, вы можете посмотреть фото из Шага 5: есть ли провод в C-Terminal?

ДА - Это означает, что ваш термостат использует C-Wire, и вам не нужно устанавливать адаптер C-Wire. Вы можете продолжить установку нового термостата.

НЕТ - это означает, что в вашем термостате не используется C-Wire.Переходите к следующему шагу.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже.


11. Есть ли у вас зонирующая панель?

Панель зонирования часто крепится к воздуховоду печи. Обычно он имеет пучок проводов, идущих к вашей системе отопления / охлаждения, и более мелкие пучки проводов, идущие к заслонкам на вашем воздуховоде.

ДА - установка адаптера C-Wire более сложна для зонированных систем.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ - переходите к следующему шагу.

Вернуться к имеющемуся термостату


12. У вас есть неиспользованный провод?

Ранее вы удалили существующую настенную пластину. Посмотрите на жгут проводов, идущий от стены.

Примечание. Возможно, вам придется вытащить пучок проводов из стены, чтобы найти неиспользуемый провод.

ДА - Вы можете использовать этот неиспользованный провод C-Wire.Переходите к шагу 13.

НЕТ - Поскольку у вас нет C-Wire, вам необходимо использовать адаптер C-Wire. Перейдите к разделу «Использование адаптера C-Wire».


13. Этикетка неиспользованного провода

Пометьте неиспользованный провод наклейкой «C», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку. Возможно, вам понадобится инструмент для зачистки проводов, чтобы обнажить не менее 1/4 дюйма провода.

Примечание. Если у вас несколько неиспользуемых проводов, пометьте только один провод и запишите цвет.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже. Принесите фонарик и отвертку.


14. Снимите крышку с печи или отопительной системы

Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Плата управления может быть вверху или внизу. Вы должны увидеть те же обозначения клемм, что и на вашем термостате.

Примечание. Если вы не видите плату управления, возможно, ваша система несовместима.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


15. Найдите другой конец неиспользованного провода

На шаге 12 вы обнаружили пучок проводов рядом с существующим термостатом. Найдите другой конец этого жгута рядом с вашей печью или системой отопления, а затем найдите неиспользованный провод.

Примечание. Неиспользованный провод должен быть того же цвета, что и провод рядом с существующим термостатом. См. Шаг 13, чтобы узнать цвет, который вы записали.


16. Подключите неиспользуемый провод к клемме C на плате управления

Примечание. Если в клемме C имеются существующие провода, убедитесь, что они все еще подключены после подключения неиспользуемого провода.


17. Закройте крышку печи или отопительной системы

Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

Поздравляем, вы подключили неиспользованный кабель C-Wire! Вам не нужно использовать адаптер C-Wire. Теперь вы готовы.


Используйте адаптер C-Wire

Адаптер C-Wire заменяет необходимость в C-Wire. Адаптер C-Wire входит в состав новых термостатов Honeywell Wi-Fi.Если у вас есть более старая модель термостата, вы можете приобрести здесь адаптер C-Wire.

Для использования адаптера C-Wire:


18. Есть ли у вас провода G и Y?

На шаге 7 вы пометили провода существующей настенной панели. Посмотрите на эти провода и убедитесь, что у вас есть буквы G и Y.

ДА - Это означает, что ваша система совместима с адаптером C-Wire. Переходите к следующему шагу.

НЕТ - Ваша система несовместима с адаптером C-Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


19. Измените маркировку G-Wire на "C"

Пометьте G-Wire наклейкой «C», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.


20. Измените маркировку Y-образного провода на "K"

Пометьте Y-Wire наклейкой «K», прилагаемой к новому термостату. Если у вас нет наклеек, вы можете использовать скотч и ручку.

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже.Принесите фонарик, ярлыки, телефон и отвертку.


21. Снимите крышку с печи или отопительной системы

Откройте крышку системы отопления и охлаждения, чтобы найти плату управления. Вы должны увидеть те же обозначения клемм, что и на вашем термостате.

Примечание. Возможно, потребуется открутить крышку. Плата управления может быть вверху или внизу.


22. Сфотографируйте проводку панели управления

Убедитесь, что вы хорошо видите следующие терминалы, так как вам может потребоваться ссылка на это изображение позже:

  • G
  • С
  • R
  • W или W1 (не во всех системах)
  • Y или Y1

Примечание. Если у вас есть провода, подключенные к двум клеммам R, значит, у вас система с двумя трансформаторами и вам нужна дополнительная помощь.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


23. Маркировка проводов

Пометьте каждый следующий провод наклейками, прилагаемыми к вашему новому термостату:

  • G
  • С
  • R
  • W или W1 (не во всех системах)
  • Y или Y1

Если у вас нет наклеек, вы можете использовать скотч и ручку.

Примечание. Если к клемме подключено несколько проводов, пометьте только провода, идущие к термостату *.


24. Отсоединить маркированные провода

Отсоединяйте только те провода, которые вы пометили. Не отсоединяйте немаркированные провода. При отсоединении немаркированных проводов немедленно подключите заново.

Примечание. Для отсоединения проводов от клемм может потребоваться отвертка.


25. Подсоедините маркированные провода к адаптеру C-Wire

.

На стороне «термостата» адаптера C-Wire нажмите язычок, чтобы открыть соответствующий терминал. Вставьте маркированные провода в следующие клеммы:

  • W-Wire -> W-клемма
  • G-Wire -> C клемма
  • Y-Wire -> K-терминал
  • R-Wire -> R-клемма

Примечание: это преобразует G в C, а Y в K.


26. Убедитесь, что провода подключены.

Осторожно потяните за провода, чтобы убедиться, что они подключены к адаптеру C-Wire.


27. Подключите адаптер C-Wire к плате управления

На стороне «Оборудование» адаптера C-Wire подключите провода к соответствующим клеммам на плате управления.

Примечание. Обязательно снимите пластиковый наконечник с каждого провода перед подключением к клемме.


28.Установите адаптер C-Wire

Используйте прилагаемое крепление и клейкую подушечку, чтобы прикрепить адаптер C-Wire внутри печи или системы отопления.

Примечание. Убедитесь, что провода не растянуты и не натянуты.


29. Закройте крышку печи или отопительной системы

Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

Поздравляем, вы подключили адаптер C-Wire! Теперь вы готовы.


Проверьте, предназначена ли ваша система только для обогрева или RedLINK

Системы термостатов только для нагрева и RedLINK имеют только два провода, обычно R и W для систем только для нагрева. Термостаты только для нагрева и REDLINK только с 2 проводами не совместимы напрямую с заменами термостатов Wi-Fi или адаптерами C Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика.


30. Отключить питание

Для защиты вашего оборудования отключите питание на блоке прерывателя или переключателе, который управляет вашей печью или нагревательным оборудованием.

Примечание. Выключение термостата не приведет к отключению питания печи или нагревательного оборудования.


31. Убедитесь, что ваша система выключена.

Измените температуру на существующем термостате, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете, что система включается в течение 5 минут, питание отключено.

Примечание. Если у вас цифровой термостат с пустым дисплеем, пропустите этот шаг.


32.Снимите имеющийся термостат с настенной панели

На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

Примечание. Не отсоединяйте пока никакие провода от термостата.


33. У вас всего 2 провода?

Проверьте, сколько проводов вы видите, подключенных к клеммам.

ДА - переходите к следующему шагу.

НЕТ - У вас нет системы, работающей только на обогрев.


34. Подключены ли 2 провода к клеммам R и W?

ДА - У вас есть система, работающая только на обогрев, что посложнее. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

НЕТ - Возможно, у вас более сложная система RedLINK. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

Зонированная система отопления - Боб Вила

Схема зонированного отопления. SupplyHouse.com

Домовладельцы, ищущие лучший способ контролировать температуру во всем доме, должны изучить преимущества зонированной системы отопления.

Что такое зонированное отопление?

Стандартная незонированная система отопления контролирует температуру всего дома в целом. Зонированная система отопления, напротив, позволяет домовладельцам регулировать температуру в каждой комнате или зоне индивидуально, тем самым повышая комфорт и сводя к минимуму затраты на электроэнергию. Зонированную систему можно настроить с учетом множества факторов, включая использование помещения, личные предпочтения и условия окружающей среды. Зонированные системы помогают домовладельцам более эффективно использовать свои системы отопления, распределяя тепло там, где и когда оно необходимо.

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов HVAC поблизости.

+

Преимущества зонированного отопления

«Преимущества правильно зонированного дома включают экономию на расходах на отопление, а также больший контроль и комфорт во всем доме», - отмечает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Если они индивидуально зонированы, незанятые или редко используемые помещения не нужно отапливать, а участки дома, которые становятся холоднее других, могут быть отрегулированы напрямую для большего комфорта.Кроме того, программируемые термостаты могут увеличить экономию за счет сокращения потребления тепла, когда жители находятся вне дома или спят ».

О’Брайан объясняет, что типичная зонированная система отопления рассматривает первый этаж дома как одну зону обогрева, а зону спальни наверху как отдельную зону обогрева. Это позволяет направлять тепло на первый этаж в дневное время и в спальни наверху ночью, позволяя незанятым частям дома остывать, когда они свободны. Зонированная система также может позволить домовладельцам минимизировать нагрев в редко используемых помещениях, таких как комнаты для гостей или складские помещения.

По данным Министерства энергетики США, зонирование системы отопления может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Поскольку на отопление и охлаждение приходится более 40 процентов коммунальных расходов среднего домохозяйства, экономия от зонированной системы может действительно возрасти.

Фото: SupplyHouse.com

Как работает зональное отопление

Основным компонентом зонированной системы отопления является зональный клапан, который регулирует поток воды в системе водяного отопления.Внутри клапана исполнительный механизм открывает и закрывает клапан в зависимости от настройки термостата для этой зоны. Зональные клапаны доступны в двух- или трехходовых конфигурациях с различными типами соединений. Они могут быть нормально закрытыми или нормально открытыми и могут обеспечивать различную скорость потока в зависимости от размера клапана, что позволяет домовладельцам настраивать систему для различных планов этажей и зон разного размера. Зональные клапаны могут использоваться с широким спектром систем водяного отопления, включая плинтусы, радиаторы, тепловые насосы и лучистые системы.Ведущие бренды включают Honeywell, Taco, White-Rodgers и Erie.

Домовладельцы с системами принудительного горячего воздуха также могут создавать несколько зон, используя два или более термостатов, подключенных к главной панели управления; панель управления открывает и закрывает заслонки, установленные в воздуховоде.

Существует также широкий выбор термостатов, включая программируемые версии, для управления зонированной системой отопления. «Для зонирования дома можно использовать любой термостат, но не все термостаты предназначены для одного и того же применения», - отмечает О’Брайан.«Напряжения, схема системы отопления / охлаждения и характеристики различных термостатов могут быть больше ориентированы на то или иное приложение».

Установка зонированного отопления

Добавление зонированной системы отопления к существующему дому - довольно сложный проект и обычно требует привлечения профессионального установщика. «Зонирование дома задним числом - это не то, на что способен обычный домашний мастер», - отмечает О’Брайан. «Им пришлось бы подключить элементы управления и термостаты, подключить их к насосу (-ам) и котлу или печи, а также врезаться в их гидравлические линии или воздуховоды для установки зональных клапанов или заслонок.Все это, вероятно, потребует разрезания открытых стен, подключения электричества и, возможно, потеющей меди ».

Даже несмотря на то, что установка зонированной системы отопления не является типичным самостоятельным проектом, функции экономии энергии и контроля температуры могут сделать ее чрезвычайно стоящим улучшением дома. Интернет-магазин SupplyHouse.com предлагает большой выбор термостатов, зональных клапанов и элементов управления от ведущих производителей в отрасли, а также содержит множество информационных и учебных видео, подобных этому, в котором объясняется, как работают зонные клапаны.

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Возможно, пришло время позвонить профессионалу.

Получите бесплатную бесплатную оценку ремонта от лицензированных технических специалистов по ОВК, находящихся рядом с вами.

+

Лучший умный термостат 2021

(Pocket-lint) - За последние несколько лет умные системы обогрева действительно проявили себя, предлагая несколько решений, позволяющих управлять обогревом с помощью смартфона.

Все существующие системы призваны упростить и упростить управление отоплением вашего дома, вне зависимости от того, находитесь ли вы на улице или на диване, а также помогать вам экономить деньги.

Вот обзор некоторых из лучших доступных решений для интеллектуального отопления, какие функции они предлагают и как они могут помочь вам сэкономить несколько копеек.

Лучшие интеллектуальные термостаты, доступные для покупки сегодня

Nest

Nest Learning Thermostat (третье поколение)

squirrel_widget_130138

Обучающий термостат Nest третьего поколения, возможно, был заменен в США и Канаде более дешевой моделью, но это все еще самая популярная модель. лучшая собака для большинства пользователей.

Через пару недель прибор узнает, когда вы хотите включить обогрев, как долго и при какой температуре. В конце концов, он будет улавливать закономерности - когда вы выходите из дома во вторник, как долго вы лежите в субботу и пустует ли ваш дом каждую вторую пятницу.

Функция True Radiant также присутствует, чтобы помочь уменьшить колебания температуры, начав нагрев рано, чтобы вы могли получить желаемую температуру в нужное время.

Естественно, устройство также будет подключаться к вашему Wi-Fi для онлайн-прогнозов погоды, с датчиком на 150 градусов на борту, чтобы определить, есть ли кто-нибудь дома.

Tado

Tado Smart Thermostat V3 +

squirrel_widget_168386

Tado может быть адаптирован к вашей текущей системе отопления и использует облачное приложение для обогрева, позволяющее управлять обогревом со смартфона.

Благодаря системе V3 + панель дает пользователям больше возможностей управления - светодиодные индикаторы отображают текущую температуру, а также ее можно регулировать в отдельных зонах с помощью интеллектуальных термостатов радиатора. Также в приложении доступен контроль качества воздуха.

Tado также будет определять местоположение вашего смартфона, чтобы знать, когда вы вышли из дома и когда вернетесь, и использует то, что компания называет «прогнозирующим контролем модели». Эта технология может даже учитывать погоду на улице, время вашего возвращения домой и время, необходимое для нагрева вашего дома.

Его совместимость со всеми интеллектуальными помощниками, включая Apple HomeKit, означает, что вы также можете использовать голос для включения или выключения нагрева.

Honeywell

Honeywell Evohome

squirrel_widget_148608

Evohome от Honeywell - это система отопления с беспроводным подключением, которая позволяет управлять отдельными радиаторами и, следовательно, отдельными комнатами.Он подключается к вашему котлу и имеющимся радиаторам, и вы сможете управлять всей системой отопления через центральную консоль или приложение для смартфона.

Evohome позволяет вам контролировать до 12 зон, и внутри этих зон вы можете контролировать каждый радиатор до заданной температуры, но вы также можете установить одинаковую температуру для всего дома, если хотите.

Существует ряд предустановленных настроек, которые дают вам возможность уменьшить весь дом на несколько градусов или полностью переопределить систему, а система Evohome совместима с IFTTT, Google Assistant и Amazon Alexa.

Nest

Nest Learning Thermostat E

squirrel_widget_145870

Nest Learning Thermostat E предлагает многие из тех же функций, что и Learning Thermostat, в том числе возможность изучать свой график и распорядок и функцию True Radiant, но по более низкой цене.

Он имеет матовый дисплей и белое поликарбонатное покрытие, что позволяет ему немного лучше вписаться в окружающую обстановку. Установка также проста - сам Thermostat E имеет встроенную подставку, что обеспечивает большую гибкость размещения по сравнению с Thermostat 3.0.

Термостат E не имеет функции Farsight для постоянного отображения погоды, времени или температуры на дисплее, а также не поддерживает контроль горячей воды, но он по-прежнему предлагает высокое качество сборки и множество замечательных функций.

Hive

Hive Active Heating 2.0

squirrel_widget_126983

Активное отопление Hive 2.0 - отличная универсальная система, заменяющая существующий термостат беспроводной системой и подключением к широкополосной сети.

После установки вы сможете управлять отоплением и горячей водой с помощью приложения Hive.Вы также можете установить оповещения, чтобы знать, когда в вашем доме изменилась температура, и система поставляется с современным термостатом, который вы можете использовать для изменения настроек или установки расписания, когда вы дома.

На самом деле вы можете купить несколько термостатов, если хотите установить в разных комнатах разную температуру, но всеми ими можно будет управлять с помощью одного и того же приложения. А тем, кому нужна голосовая активация, стоит знать, что Active Heating 2.0 поддерживается Google Assistant и Alexa.

Honeywell

Honeywell Lyric T6 Smart Thermostat

squirrel_widget_139758

Honeywell предлагает ряд подключаемых нагревательных устройств, включая вышеупомянутый Evohome, но T6 - отличный выбор для тех, кому нужна широкая поддержка со стороны умного помощника.

Lyric T6 предлагает управление обогревом через ваш смартфон или планшет, как и остальные услуги в этом списке, но это немного меньше, чем у Evohome от Honeywell. Например, нет многозонного управления, хотя он предлагает контроль температуры на основе местоположения через Geofence.

T6 будет отслеживать местоположение вашего смартфона, чтобы определить, дома вы или нет, и оба могут быть запрограммированы с семидневным расписанием.

Как мы говорим, одним из главных достоинств Lyric T6 является совместимость - все пользователи Apple HomeKit, Amazon Alexa, Google Assistant и IFTTT обслуживаются.

Netatmo

Интеллектуальный термостат Netatmo

squirrel_widget_148606

Интеллектуальный термостат Netatmo предлагает такой же удаленный доступ, как и другие, при этом стремясь найти баланс между функциональностью и дизайном.

Вы можете контролировать и контролировать свое отопление в любое время и в любом месте с помощью приложения (или самого контроллера), и после того, как вы ответили на несколько начальных вопросов при настройке, компания утверждает, что она адаптируется к вашему образу жизни, наблюдая за вашими привычками. и создание программы на их основе.

Интеллектуальный термостат Netatmo совместим с Amazon Alexa, Google Assistant и Apple HomeKit, а управление отдельными зонами также доступно с помощью интеллектуальных радиаторных клапанов Netatmo.

Ecobee

Ecobee SmartThermostat

squirrel_widget_4147062

Ecobee может порекомендовать множество отличных интеллектуальных термостатов и систем управления обогревом, но последняя и самая лучшая - это Ecobee SmartThermostat.Чтобы облегчить задачу тем, кто ведет счет, это модель пятого поколения, также известная как Ecobee5.

Мы подчеркиваем это различие, потому что, по правде говоря, трудно отличить разницу, просто взглянув на последнюю модель. Однако внутри упаковано гораздо больше функций, чем мы видели раньше.

Самым большим включением по сравнению с предыдущими моделями является полноценная поддержка Alexa - есть и динамик, и микрофон, что дает ему возможность использовать такие функции, как Drop-In, Alexa Calling и Announcements.

Интеллектуальные датчики, которые интегрируются с ним, также были улучшены, с увеличенным временем автономной работы и дальностью действия. И хотя он может предложить наиболее полную интеграцию с Alexa, он также может подключаться к Google Assistant, Apple HomeKit, Samsung SmartThings и IFTTT.

Написано Бриттой О'Бойл. Редакция Макс Фриман-Миллс.

Как подключить термостат? (2,3,4,5 Направляющая)

Термостаты - это самые совершенные узлы управления для устройств HVAC, таких как печи и кондиционеры . Подключение термостата - полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, что с новым термостатом что-то не так. С небольшой помощью вы сможете узнать, как установить термостат самостоятельно.

LearnMetrics разработал это руководство как небольшое пособие.Мы рассмотрим все, что вам нужно знать о подключении термостата ; в том числе, куда идет каждый цветной провод.

Очевидно, существует множество различных типов термостатов. 100% рекомендаций не подходят для 100% термостатов. В конце концов, существует много разных типов термостатов с разной схемой подключения: проводка термостата Honeywell , проводка гнезда , старые термостаты , и так далее.

Мы рассмотрим наиболее распространенные схемы подключения термостатов для 2-проводных, 3-проводных, 4-проводных и 5-проводных термостатов .На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.

Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:

Это стандартный термостат Honeywell; идеально подходит для изучения проводки термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.

Мы также постараемся ответить на все распространенные вопросы, касающиеся проводки термостата, например:

«Провод какого цвета идет куда на термостате?» (см. Схему ниже)

«Сколько проводов нужно термостату?» (Не менее 2)

«Что такое R и RC на термостате?» (цветовая кодовая диаграмма ниже)

«Для чего нужен черный провод на термостате?»

«Что делать, если у термостата нет провода C?» (старый термостат; можно оставить без него или добавить)

Давайте рассмотрим систематический и практический подход.Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:

  1. Снимите панель управления термостата и обнажите цветные провода.
  2. Узнаем, что означает каждый цвет провода. Понимание цветовой кодировки даст вам хорошее представление о том, как на самом деле работает термостат.
  3. Замена старого термостата на новый.

Важное примечание: Имейте в виду, что работа с электрическими цепями может быть вредна для вас.Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением.

Начнем сразу с демонстрации цветных проводов:

Снятие панели управления термостата (переход к цветным проводам)

Первым шагом в подключении термостата является подключение к проводам . Вероятно, ваш термостат закреплен на стене. Оголить провода легко; он начинается со снятия панели управления термостата.

Перед тем, как начать: Переведите выключатель питания на термостат устройства в положение «выключено».

Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь несколько винтов; просто откручиваем их , чтобы оголить клеммы провода .

Под панелью управления вы найдете основание и провода, торчащие из стены. В базовом термостате Honeywell вы найдете:

  • 8 розеток слева.
  • 8 розеток справа.

Прежде чем откручивать винт с плоской головкой, давайте сначала познакомимся с важной частью проводки любого термостата: кодами и цветами проводов.

Вот куда идут провода термостата:

Цветовые коды проводки термостата

Как вы можете видеть на основании термостата, у вас 16 розеток с буквами C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC. С 2-проводным, 3-проводным и 4-проводным термостатами всего этого нет.Это нормально. Вы также можете заметить, что все розетки не подключены к ним. Это тоже стандарт.

Для каждой из этих клемм термостата есть специальный провод, обозначенный цветом:

Термостат состоит из 16 розеток с кодами (C, R, W1, W2, O / B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и обозначенных цветных проводов.

Если ваш термостат не выглядит так или даже что-то подобное, не волнуйтесь. Нам просто нужно понять, что такое каждый цвет провода и для чего он нужен.

Давайте посмотрим на каждый из этих проводов по очереди:

Черный или синий провод термостата (провод «C»)

Черный или синий провод (используется любой цвет) - это C - «Общий» провод . Что делает провод C? Провод C подключается к трансформатору, и замыкает электрическую цепь 24В. Более новые термостаты имеют цепь 24 В с непрерывной петлей; в старых моделях петля замыкается только тогда, когда требуется питание (например, при включении переменного тока).

Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У старых термостатов может не быть провода «C»; они работают по запросу, а новые работают постоянно (круглосуточно, без выходных).

Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.

Красный провод термостата (провод «R» или «Rc»)

Красный провод или провод «R» - это провод питания. Они берут начало в трансформаторе (кондиционеры; в кондиционере) и обеспечивают 24-часовое напряжение переменного тока.

Все термостаты кондиционеров имеют красный провод для подачи питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.

Белый провод термостата (провод «W1» или «W2»)

Белые провода для обогрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.

Вт провода идут напрямую к источнику нагрева; это может быть печь (газовая, электрическая, масляная, вы называете ее) или тепловые насосы (включая тепловые насосы мини-сплит).

W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают в себя обогрев второй ступени и требуют белого провода W2.

Оранжевый провод для O и темно-синий провод для B (провод «O / B»)

«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. Большинство крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. Д., Имеют оранжевый провод, идущий к конденсатору (расположенному в наружном блоке тепловых насосов).

«B» - для обогрева реверсивного клапана. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева.Для клеммы t-stat необходим темно-синий провод «B».

Зеленый провод термостата (провод «G»)

Зеленый провод - для вентилятора. Мини-сплит имеет комнатную приточно-вытяжную установку с вентилятором; мощность, подаваемая на вентилятор, регулируется зеленым проводом или проводом «G».

Желтый провод термостата (провода «Y1» и «Y2»)

Y-клеммы предназначены для подключения к реле компрессора. Чаще всего это провода к кондиционеру (комнатному блоку сплит-системы). Y1 - для обычного или одноступенчатого охлаждения; это то, что у большинства из нас есть дома.Y-провод с кодом «Y1» обычно желтого цвета.

«Y2» предназначен только для кондиционеров с охлаждением второй ступени. Этот терминал требуется только в том случае, если у вас есть:

  • 2 компрессора.
  • Компрессор двухступенчатый.

Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)

Некоторые другие клеммы, которые редко используются, все клеммы с правой стороны термостата. В будущем мы планируем создать отдельную статью о деталях, которые каждая конкретная функция имеет.


Имейте в виду, что с таким большим количеством разных термостатов каждый код провода может иметь провод разного цвета. Например, провод «О» не обязательно всегда оранжевый. Если техник, который установил ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему так важен следующий раздел:

Снятие старого термостата (сфотографировать)

Если вы планируете заменить старый термостат, не удаляйте старый термостат сразу.Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.

Специалисты

HVAC знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.

Если вы собираете проводку термостата своими руками, вот что проще всего сделать, прежде чем снимать старый термостат:

Сделайте снимок.

Если вы открутите клеммы и сразу удалите провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме.Прежде чем продолжить, убедитесь, что у вас есть представление о том, как выглядит проводка к старому термостату.

Убедитесь, что провода проложены (вы не хотите терять их в стене)

После того, как вы сфотографировали старый термостат, вы можете его удалить. Но будьте осторожны:

Термостат удерживает провода вне стены; провода подвешены к термостату. Если сразу снять термостат, провода потеряются внутри стены. Вам нужно будет либо:

  • Вытолкните провода из стены.
  • Разбейте стену, чтобы добраться до проводов.

Чтобы предотвратить эти два сценария, обязательно разложите провода. Возьмите каждую проволоку и загните ее наружу. Вот логика этого:

  • Отверстие в стене примерно 2 × 2 дюйма.
  • Сами провода размером примерно 1 × 1 дюйм.
  • Раздвинув их, вы получите поперечное сечение не менее 2х2 дюймов, и провода будут висеть на стене (а не на термостате).

Когда вы это сделаете, можете безопасно удалить старый термостат.

Установка нового термостата (повторное подключение провода)

После того, как вы удалите старый термостат, возьмите новый термостат и поместите его в то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.

Теперь вы начинаете переподключение провода по проводам. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:

  1. Используйте фотографию и соответствующим образом повторно подключите провода.
  2. Используйте цветовую кодировку и повторно подсоедините провода.

Если вы используете цветовые коды, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткое описание:

  • Красный провод: питание (вход 24 В в большинстве случаев).
  • Зеленый провод: Вентилятор.
  • Белый провод: Нагрев.
  • Синий провод: Охлаждение.
  • Rh: Мощность нагрева.
  • Rc: Мощность охлаждения.

Чтобы повторно подключить провод, просто наденьте провод на правую клемму и затяните установочный винт. Слегка потяните за провод, чтобы убедиться, что он правильно закреплен.

Пример: снова подсоедините красный провод к R, затяните винт, проверьте и переместите к новому проводу.

После того, как вы переподключили все провода, наденьте плату управления и проверьте, все ли в порядке.

Теперь, когда мы знаем основы правильного подключения термостата и основы цветовой кодировки, давайте посмотрим, как подключать 2-, 3-, 4- и 5-проводные термостаты в пошаговых руководствах:

2-проводное подключение термостата (печи)

Самый простой термостат имеет 2 провода; обычно красный и белый провод.Двухпроводная проводка термостата используется только для печей и обычно не требует «C» или «общего» провода. Поэтому нам нужно всего два провода:

  1. Красный провод для питания (24ч).
  2. Белый провод для обогрева.

Подключить 2-проводный термостат довольно просто.

Вот пошаговое руководство по монтажу двухпроводного термостата своими руками:

  1. Снимите панель управления старого термостата печи.
  2. Обратите внимание на то, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1.Вы также можете сделать фото.
  3. Отвинтите два провода от клемм.
  4. Снимите материнскую плату старого двухпроводного термостата и установите на его место новый двухпроводной термостат.
  5. Подсоедините красный и белый провода, затяните установочный винт и снова наденьте панель управления.
  6. Проверьте проводку 2-проводного термостата, включив печь.

Если вы правильно переподключили 2 провода, новый 2-проводный термостат должен управлять печью так же, как ваш старый 2-проводный термостат.

3-проводная проводка термостата (котлы, нагреватели)

3-проводные термостаты чаще всего используются для управления нагревателями; в частности котлы и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.

Разница между двухпроводным и трехпроводным термометрами - это «G» или зеленый провод, который обычно используется для вентиляторов. В трехпроводной схеме подключения термостата зеленый провод используется как перепрофилированный провод C или «Общий». Вот 3 провода:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод как перепрофилированный провод C.

Вот как подключить 3-проводный термостат:

  1. Снимите панель управления старого термостата.
  2. Сфотографируйте 3 провода. Обратите внимание на цвет - красный, белый и зеленый - и на клеммы - R, W или W1, G.
  3. Полностью снимите материнскую плату старого термостата и закрепите провода. Вы же не хотите, чтобы они прятались глубоко внутри стены.
  4. Вставьте новую материнскую плату вместо старой и протяните провода через трехпроводной термостат.
  5. Правильно подключите провода - красный к R, белый к W или W1, зеленый к G - и затяните винты клемм.
  6. Установите панель управления и проверьте, правильно ли работает ваш бойлер или водонагреватель, подключенный к 3-проводному термометру.

Знать, как подключить трехпроводной термостат, довольно просто по сравнению с четырех- и пятипроводным термостатом:

4-проводная проводка термостата (тепловые насосы, HVAC)

4-проводные термостаты

обладают большей гибкостью.Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.

В дополнение к нагреву (двухпроводные термостаты) и C или вентилятору (трехпроводные термостаты), четырехпроводные термостаты включают охлаждающий провод, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод для вентиляторов.
  4. Синий или желтый провод для охлаждения (подключен к Y).

Эти термостаты типичны для тепловых насосов: устройства HVAC, которые могут охлаждать и нагревать. Для обдува необходим вентилятор (зеленый провод).

Вот как можно самостоятельно подключить 4-проводный термостат:

  1. Снимите панель управления и обнажите провода в старом 4-проводном термостате.
  2. Сфотографируйте провода; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.
  3. Снимите материнскую плату и закрепите провода; если не держать их, четыре провода потеряются в стене.
  4. Прикрутите новую материнскую плату и протяните 4 провода через отверстие.
  5. Подсоедините 4 провода к соответствующим клеммам - красный к R, белый к W или W1, зеленый к G и синий или желтый к Y - и прикрутите их на место. Потяните за каждый провод, чтобы убедиться, что он зафиксирован на месте.
  6. Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.

Рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:

5-проводная проводка термостата (любое устройство HVAC - кондиционеры, тепловые насосы, печи и т. Д.)

5-проводный термостат

- это, по сути, 4-проводный термостат с проводом «C» или «Общий». Все новые цифровые термостаты для устройств HVAC требуют подключения провода 24 В C. 5-проводные термостаты - самый универсальный термостат; они управляют чем угодно: от умных кондиционеров, тепловых насосов, печей и так далее.

Вот 5 цветов проводов и коды клемм:

  1. Красный провод для питания (24В).
  2. Белый провод для обогрева (подключается к клемме W или W1).
  3. Зеленый провод для вентиляторов.
  4. Синий или желтый провод для охлаждения (подключен к Y).
  5. Черный провод для «C» или «общего» провода.

Вот как выглядит проводной 5-проводный термостат:

Давайте посмотрим, как заменить старый 5-проводной термостат на новый:

  1. Снимите панель управления и обнажите провода в старом 5-проводном термостате.
  2. Сфотографируйте провода; вы также можете отметить место каждого из них, но сделать снимок будет намного проще.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
