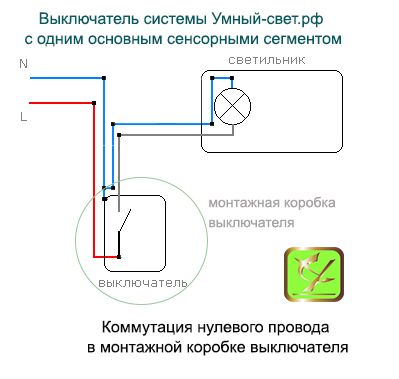

Подключение светильника к выключателю: Как подключить светильник через выключатель

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Статья 210 — Ответвительные цепи: необходимые осветительные розетки

2 10.70 Требуемые осветительные розетки

Статья 210 определяет положения для всех параллельных цепей, за исключением параллельных цепей, питающих только нагрузку двигателя. Статья 430 содержит требования к нагрузке двигателя. Положения, предусматривающие размещение розеток розеток, содержатся в статьях 210.52–210.63. Эти положения были предметом обсуждения в течение последних 12 месяцев. В этом месяце I n Focus начинает новую серию, охватывающую необходимые осветительные розетки.

Ответвительные цепи, питающие розетки освещения, должны быть установлены в соответствии с положениями с 210.70 (A) по (C). Большинство требований в этом разделе относится к жилым помещениям.

В то время как положения осветительных розеток для жилых комнат (и ванных комнат) в жилых единицах охватываются статьей 210.70 (A) (1), коридоры, лестницы, гаражи, складские помещения, подсобные помещения, чердаки и подвалы охватываются статьей 210.70 (A) (2). ) и (3). Гостевые комнаты в отелях, мотелях и аналогичные помещения рассматриваются во втором подразделе (B), а другие помещения, кроме жилых, — в (C).

Важно хорошо понимать определенные слова и фразы, используемые в Национальном электротехническом кодексе . Некоторые из этих терминов и других связанных требований будут обсуждены перед рассмотрением положений о розетках освещения в Статье 210. Статья 100 содержит избранные определения, которые необходимы для надлежащего применения Кодекса Код . Хотя он не включает общепринятые общие термины или общепринятые технические термины из связанных кодексов и стандартов, он включает термины, которые используются в двух или более статьях.Другие термины определены в статье, в которой они встречаются, но могут быть упомянуты в статье 100.

Термин «светильник» в некоторой степени является новым для кода , изданного в 2002 г., . Хотя светильник был в последних двух выпусках, он появился только мелким шрифтом после 410-1. В настоящее время основным термином является светильник, а в скобках указаны приспособления или осветительные приборы. В статье 100 светильник определяется как законченный осветительный блок, состоящий из лампы или ламп вместе с частями, предназначенными для распределения света, размещения и защиты ламп и балласта (если применимо), а также для подключения ламп к источнику питания (см. Рисунок 1).

Розетка — это точка в системе электропроводки, от которой берется ток для питания оборудования утилизации. Розетка освещения — это розетка, предназначенная для прямого подключения патрона, светильника или подвесного шнура, оканчивающегося патроном. Светильники могут быть потолочными, настенными или даже напольными (см. Рисунок 2). Хотя проводка для осветительных розеток может заканчиваться в розетках и других коробках при определенных условиях, она также может заканчиваться в распределительных коробках светильников.

Как предусмотрено в 314.27 (A), коробки, используемые на выходах светильников или патронов, должны быть предназначены для этой цели. Каждая коробка, используемая исключительно для освещения, должна быть спроектирована или установлена ​​так, чтобы можно было прикрепить светильник. Розеточные коробки обычно снабжены двумя винтами № 8 (8/32) для крепления светильников или их опорных ярм. Розеточные коробки могут поддерживать светильники весом не более 50 фунтов (23 кг), если только в розетках не указан вес, который будет поддерживаться (см. Рисунок 3). Светильники также могут поддерживаться независимо от розетки [314.27 (В)].

Проверка соединений между проводниками светильника и проводниками цепи должна быть возможна без отключения какой-либо части проводки, если светильники не подключены с помощью соединительных вилок и розеток [410.16 (B)]. Осмотр соединений проводки возможен с большинством светильников, просто сняв их со стены или потолка.

Настенный светильник весом не более 6 фунтов (3 кг) может поддерживаться другими коробками (или гипсовыми кольцами, прикрепленными к другим коробкам), при условии, что светильник или его опорная траверса прикреплены к коробке как минимум с двумя No.6 или более винтов [исключение 314,27 (A)]. До тех пор, пока поддерживаемый вес не превышает 6 фунтов (3 кг), настенный светильник можно поддерживать с помощью ящиков (например, ящиков для устройств), не предназначенных специально для крепления светильников. Это исключение не указывает, должен ли ящик быть установлен горизонтально или вертикально. В предыдущей редакции Код это исключение содержало одно дополнительное условие. Если бы светильник имел какой-либо размер более 16 дюймов, светильник не мог бы поддерживаться другими коробками, которые не были специально предназначены для этой цели.Теперь, независимо от размера, если светильник весит 6 фунтов или меньше, это исключение может быть применено. Например, настенный выключатель в одной комнате жилого дома управляет настенным светильником весом менее 6 фунтов. Поскольку для этой установки не требуется коробка, специально предназначенная для этой цели, доступно множество вариантов. Для этой установки была установлена ​​коробка для устройств размером 3 x 2 x 21/2 дюйма (75 x 50 x 65 мм) (см. Рисунок 4).

Если коробка устанавливается как единственная опора для потолочного (лопастного) вентилятора, коробка должна быть указана в соответствии с приложением и весом поддерживаемого вентилятора [314.27 (D)]. Эти типы коробок обычно обозначаются как «коробка потолочного вентилятора». Потолочные (лопастные) вентиляторы с общим весом, включая аксессуары, не более 35 фунтов (16 кг) могут поддерживаться выпускными коробками, предназначенными для такого использования. Кроме того, выходная коробка должна поддерживаться в соответствии с 314.23 и 314.27 [422.18 (A)]. В то время как ящики, поддерживающие светильники, могут выдерживать 50 фунтов (23 кг) или меньше, ящики, предназначенные для поддержки потолочных (лопастных) вентиляторов, ограничены максимальным весом всего 35 фунтов. Сюда входят аксессуары, такие как комплекты освещения.(См. Рисунок 5).

Потолочные (лопастные) вентиляторы весом более 35 фунтов, включая аксессуары, должны поддерживаться независимо от выпускной коробки [422.18 (B)]. Потолочные (лопастные) вентиляторы с общим весом, включая аксессуары, не более 70 фунтов (32 кг) могут поддерживаться перечисленными выпускными коробками (или системами выпускных коробок), которые указаны для этой цели [422.18 (B) Исключение ].

В следующем месяце In Focus , продолжая 210,70 (A) (1), продолжит обсуждение требуемых розеток в жилых домах. EC

МИЛЛЕР , владелец Lighthouse Educational Services, ведет индивидуальные занятия и проводит семинары, охватывающие различные аспекты электротехнической промышленности. Он является автором «Иллюстрированного руководства к Национальному электротехническому кодексу ». Для получения дополнительной информации посетите его веб-сайт www.charlesRmiller.com. С ним можно связаться по телефону 615.333.3336 или по электронной почте [email protected].

Ответвительные цепи: необходимые осветительные розетки, часть III

210.70 (A) (1) Требуемые розетки освещения Требования к розеткам освещения описаны в последнем разделе статьи 210. Ответвительные цепи, питающие розетки, должны быть установлены в соответствии с положениями пунктов 210.70 (A) — (C). Хотя в этом разделе содержатся требования к комнатам для гостей и нежилым помещениям, большинство положений относится к жилым единицам. Первый подраздел не ограничивается односемейными домами. Розетки в одноквартирных, двухквартирных и многоквартирных домах должны устанавливаться в соответствии с этими положениями.Основное правило 210.70 (A) (1) требует наличия как минимум одной настенной розетки с выключателем для освещения в каждой жилой комнате и ванной комнате жилых домов. Это положение содержит два исключения. В этом месяце In Focus продолжается обсуждением первого исключения.

За исключением кухонь и ванных комнат, одна или несколько розеток, управляемых настенным выключателем, могут быть установлены вместо розеток освещения [210.70 (A) (1) Исключение № 1]. В то время как переключаемые розетки не могут заменять розетки на кухне, они могут использоваться в столовых (и в зонах для завтрака), если они соответствуют требованиям пункта 210.52 (B) (1) Исключение № 1. Это исключение гласит, что переключаемые розетки, питаемые от ответвленной цепи общего назначения, могут быть установлены, если они являются дополнительными к требуемым розеткам, указанным в 210.52.

Поскольку переключаемые розетки должны питаться от ответвленных цепей общего назначения, они не могут питаться от ответвленных цепей малой бытовой техники. Например, в столовой вместо осветительной розетки будет установлена ​​розетка с настенным выключателем. Если коммутируемая розетка запитана от ответвленной цепи малой бытовой техники, это нарушает положение 210.52 (B) (1) Исключение № 1. (См. Рисунок 1.) Если розетка, управляемая выключателем, питается от общей ответвленной цепи и является дополнением к требуемым розеткам, указанным в 210.52, это должно быть разрешено. вместо розетки. Например, в столовой вместо осветительной розетки будет установлена ​​настенная розетка с переключателем. Коммутируемая розетка будет запитываться от ответвленной цепи общего назначения на 20 А. Все остальные розетки в столовой будут запитываться от ответвления от малой бытовой техники.Эта переключаемая розетка является дополнительной к требуемой розетке. Такая установка разрешена, поэтому розетка для освещения не требуется (см. Рисунок 2). Хотя редко можно увидеть переключаемые розетки в залах для завтрака, кладовых и подобных местах, они разрешены. Второе исключение из 210.70 (A) (1) относится к датчикам присутствия. Датчикам присутствия разрешается управлять выходами освещения, если они удовлетворяют одному из двух следующих требований: 1) обычный настенный выключатель устанавливается в дополнение к датчику присутствия или 2) датчик присутствия расположен в обычном месте настенного выключателя и оснащен ручное управление.Ручное дублирование должно позволять датчику работать как настенный выключатель [210,70 (A) (1) Исключение № 2].

Доступны различные типы датчиков присутствия, в том числе потолочные и настенные. При установке на потолке (или высоко над полом на стене) в дополнение к датчику присутствия необходимо установить обычный настенный выключатель. Например, в домашнем офисе будет установлен потолочный датчик присутствия. Этот датчик может управлять розеткой освещения, если он используется в дополнение к обычному настенному выключателю (см. Рисунок 3).

Если датчик присутствия оборудован ручным переключателем, позволяющим ему работать как настенный выключатель, его можно установить вместо настенного выключателя. Этот тип датчика должен быть расположен в обычном месте настенного выключателя. Например, домовладельцы хотят, чтобы в их домашнем офисе был установлен датчик присутствия. Датчик (с ручным дублированием) заменит существующий однополюсный настенный выключатель. Датчик присутствия разрешен в качестве замены переключателя, поскольку он также работает как настенный переключатель (см. Рисунок 4).Датчики присутствия должны быть надежно заземлены в соответствии с 404.9 (B).

Настенная осветительная розетка с переключателем также должна быть установлена ​​в каждой ванной комнате жилого дома [210.70 (A) (1)]. Как и кухни, переключаемые розетки нельзя устанавливать вместо розеток в ванных комнатах. Ванная комната, как определено в Статье 100, представляет собой область, включающую раковину (раковину или унитаз) с одним или несколькими из следующего: туалет, ванна или душ. Розетка для освещения может быть установлена ​​на стене, потолке или в любой их комбинации (см. Рисунок 5).

Светильники (осветительные приборы), патроны, подвески и т. Д. Должны соответствовать положениям статьи 410. Светильники в ванных и душевых помещениях ванных комнат должны быть установлены в соответствии с требованиями 410.4 (D). Примечание. Эта спецификация относится ко всем типам размещения, а не только к жилым помещениям. В зоне ванны и душа запрещены светильники с шнуром, подвесные светильники, трековое освещение, подвесные светильники и потолочные (лопастные) вентиляторы. Зона ванны и душа имеет размеры 3 фута (900 мм) по горизонтали и 8 футов (2.5 м) вертикально от края края ванны или порога душевой кабины. Эта зона является всеобъемлющей и включает область непосредственно над ванной или душевой кабиной (см. Рисунок 6).

Хотя некоторые светильники нельзя размещать в зоне ванны или душа, они могут располагаться над зоной. Обозначенная зона включает пространство вокруг ванны и душа, а не только с одной или двух сторон. Например, затонувшая ванна располагается в центре большой ванной комнаты. Высота потолка собора в самой высокой точке составляет 10 футов над полом.Обозначенная зона простирается на 3 фута (900 мм) по горизонтали во всех направлениях от ванны. Эта зона поднимается на высоту 8 футов (2,5 м) над краем ванны и включает область непосредственно над ванной в центре комнаты. Домовладельцы хотят, чтобы в центре комнаты над ванной установили подвесной светильник. Они также хотят, чтобы трековое освещение было установлено на потолке в пределах нескольких футов от подвесного светильника. Хотя он находится над ванной, но если никакая часть подвесного светильника не находится в зоне ванны, его можно установить над ванной.То же самое и с трековыми фарами. В этом примере дорожка освещения (и головки приспособлений) слева не находятся в зоне ванны. Таким образом, левосторонние трековые огни разрешены. Осветительная дорожка (и головки светильников) справа находятся в зоне ванны и поэтому не разрешены. Если какая-либо часть светильников со шнуром, подвесных светильников, трекового освещения, подвесок или потолочных (лопастных) вентиляторов попадает в зону ванны или душа, установка нарушает 410.4 (D) (см. Рисунок 7).

Не все светильники запрещено устанавливать в зоне ванны или душа. Некоторые из них, которые разрешены в пределах обозначенной зоны, включают: накладные светильники, встраиваемые светильники и вытяжные вентиляторы (см. Рисунок 8). Открытые нетоковедущие металлические части должны быть заземлены в соответствии с 250.110.

В следующем месяце In Focus продолжит обсуждение необходимых осветительных розеток в жилых домах 210.70 (A) (2). EC

МИЛЛЕР , владелец Lighthouse Educational Services, ведет занятия и семинары по электротехнике.Он является автором «Иллюстрированного руководства по национальным электротехническим кодексам» и «Справочника по электрооборудованию» NFPA. С ним можно связаться по телефону 615.333-3336, [email protected] или www.charlesRmiller.com.

Выключатели общего назначения — журнал IAEI

Вопрос: Что имеет пара полюсов и говорит «НЕТ» при переворачивании вверх ногами?

Ответ: Выключатель однополюсный! Разве мы все, как

не очень привлекательны, но они есть повсюду, особенно в жилых помещениях, и NE C может многое сказать об этих, иногда незаметных, устройствах. В этой статье мы рассмотрим коммутаторы и их требования NEC .

Выключатель — это устройство, используемое для размыкания или замыкания электрической цепи или для изменения соединения цепи.В основном, мгновенный переключатель состоит из двух или более контактов, установленных на изолирующем узле и расположенных так, что они могут входить и выходить из контакта друг с другом с помощью подходящего рабочего механизма. Переключатели часто состоят из двух или более одноконтурных элементов, известных как полюса, работающих одновременно или в заданной последовательности одним и тем же механизмом. Переключатели часто различаются по количеству полюсов и называются однополюсными или двухполюсными переключателями и т. Д.Переключатели обычно называют количеством возможных положений переключателя на полюс, например, одно- или двухпозиционный переключатель.

Некоторые из наиболее распространенных типов переключателей описаны в таблице 1.

Таблица 1. Типовые типы выключателей

Общие положения и сведения о коммутаторах

В одно- и двухквартирных домах устанавливается много разных типов выключателей. Такие переключатели, как однополюсные, трехпозиционные, четырехполюсные, двухполюсные и закрытые рубильники с предохранителями и без предохранителей, — это всего лишь несколько примеров переключателей, устанавливаемых в жилых помещениях.

Если переключатели для поверхностного монтажа устанавливаются в любом влажном или влажном месте, например, вне дома, переключатель или автоматический выключатель необходимо поместить в защищенный от атмосферных воздействий кожух или шкаф. Выключатель или автоматический выключатель, устанавливаемый заподлицо во влажном или влажном месте, должен быть оборудован крышкой, защищающей от атмосферных воздействий. Таймеры, мигалки и аналогичные устройства должны быть закрытого типа или должны быть установлены в шкафах, коробках или корпусах оборудования. Части, находящиеся под напряжением, должны быть защищены барьером для предотвращения воздействия на оператора при выполнении ручных регулировок или переключений.

Одноходовой рубильник должен быть подключен так, чтобы лезвия переключателя не находились под напряжением, когда переключатель находится в разомкнутом положении «выключено».

Выключатели и автоматические выключатели общего назначения и моторные, если они установлены в корпусе, должны четко указывать, находятся ли они в разомкнутом «выключенном» или замкнутом «включенном» положении. Если эти ручки выключателя или автоматического выключателя работают вертикально, а не вращательно или горизонтально, «верхнее» положение ручки должно находиться в положении «включено» (см. NEC 404.7).

Фотография 1. Распределительные коробки, установленные из негорючего материала, такого как гипс, могут быть заподлицо или с отступом до 6 мм (1/4 дюйма).

Все переключатели и автоматические выключатели, которые используются в качестве переключателей, должны быть расположены так, чтобы ими можно было управлять из легкодоступного места. Все переключатели и автоматические выключатели должны быть установлены таким образом, чтобы центр захвата их рукояток управления, когда они находятся в самом верхнем положении, не находился более чем на 2,0 м (6 футов 7 дюймов) над поверхностью пола или другой рабочей платформы [ см. NEC 404.8 и 240,24 (А)].

Многополюсные переключатели мгновенного действия не могут управлять более чем одной цепью, если они не указаны и не отмечены для использования, или если их номинальное напряжение не меньше, чем приложенное напряжение подключенных цепей.

Трех- и четырехпозиционные переключатели необходимо подключать таким образом, чтобы все переключения выполнялись только в незаземленном проводе цепи.

Snap обычно должны быть эффективно заземлены путем подключения к заземляющему проводу оборудования.Кроме того, мгновенный переключатель должен обеспечивать заземление металлической лицевой панели. Более подробно заземление переключателей обсуждается далее в этой статье.

Все переключатели с защелкой, установленные в коробках, должны иметь лицевые панели, установленные таким образом, чтобы полностью закрывать отверстие и прилегать к готовой поверхности. При установке в коробках, которые отведены от поверхности стены максимум на 6 мм (¼ дюйма) (см. NEC 314.20 в негорючих стенах или потолках), необходимо установить защелкивающийся выключатель скрытого типа, чтобы удлинители были прислоненный к поверхности стены.Выключатель с защелкой заподлицо, установленный в коробке, которая находится заподлицо с поверхностью стены или выступает из нее, требуется установить так, чтобы монтажная скоба или ремешок переключателя прилегали к коробке. Металлические корпуса, используемые для выключателей или автоматических выключателей, должны быть должным образом заземлены. Если неметаллические корпуса используются с кабелями с металлической арматурой или металлическими кабелепроводами, необходимо обеспечить непрерывность заземления.

Переключатель мгновенного действия, рассчитанный на 20 ампер или меньше и напрямую подключенный к алюминиевым проводам, должен быть указан и иметь маркировку CO / ALR [см. NEC 404.14 (С)].

Схема подключения дымовой сигнализации для жилых домов должна быть постоянной, и в цепи не допускается использование каких-либо переключателей, кроме устройства защиты от перегрузки по току (см. IRC R314).

Розетки не могут управляться переключателями яркости. Диммерные переключатели общего назначения предназначены для подключения только стационарно установленных ламп накаливания, если они не указаны для других нагрузок и не установлены соответствующим образом [см. NEC 404.14 (E)]. См. Категорию (EOYX) в Общей информации UL по электрическому оборудованию (Белая книга) для получения дополнительной информации.

Фото 2. Типовой выключатель датчика присутствия людей

Розетка не может быть сгруппирована или объединена в коробку с другими розетками, переключателями с защелкой или аналогичными устройствами, если они не расположены так, чтобы напряжение между соседними устройствами не превышало 300 вольт, или если они не установлены в коробках или корпусах, оборудованных идентифицированные, надежно установленные перегородки между розеткой и соседними устройствами [см. NEC 406.5 (G)].

Заземленные проводники цепи в местах переключателей

Новые требования в последней редакции Кодекса требуют, чтобы переключатели управляли осветительными нагрузками, такими как светильники, потолочные лопастные вентиляторы и т. Д., и питаются от заземленной ответвленной цепи общего назначения, заземленный провод цепи (обычно нейтральный провод) для цепи управляемого освещения должен быть обеспечен в месте расположения переключателя. Исключение из этого требования позволяет не включать заземленный (нейтральный) провод в корпус выключателя, если выполняется одно из следующих условий:

(1) Проводники для переключателей, управляющих осветительными нагрузками, входят в коробку через кабелепровод, при этом кабельный канал имеет достаточную площадь поперечного сечения, чтобы в дальнейшем можно было добавить заземленный проводник, или (2) кабельные сборки, такие как кабель типа NM, входят в коробку через каркасную полость, открытую сверху или снизу на том же уровне пола, или через стену, пол или потолок, не отделанные с одной стороны [см. NEC 404.2 (С)].

Для многих электронных устройств управления освещением, таких как датчики присутствия, требуется ток в режиме ожидания, чтобы поддерживать состояние готовности к обнаружению для работы этих устройств. Это также позволяет немедленно переключить нагрузку в состояние «включено». Этим типам устройств необходим резервный ток, когда они находятся в выключенном состоянии. В этих устройствах обычно используется заземленный провод для протекания тока в режиме ожидания. В некоторых ситуациях, например, когда заземленный провод предоставляется в месте выхода осветительной розетки, заземленный провод обычно не предоставляется в распределительной коробке для переключателей, управляющих осветительными нагрузками.Когда позднее мгновенный переключатель заменяется датчиком присутствия, установщики обычно используют заземляющий провод оборудования для тока ожидания этих устройств управления. Это не очень хорошая практика из-за подачи циркулирующего тока на заземляющий провод оборудования. UL 773A допускает, чтобы датчики присутствия имели ток до 0,5 мА на заземляющем проводе оборудования. Ток, протекающий в нагрузке, когда предполагается, что устройство выключено, может создать потенциальный риск для установщиков.

Требуются настенные выключатели для осветительных розеток

По крайней мере, одна осветительная розетка, управляемая настенным выключателем, должна быть установлена ​​в каждой жилой комнате и в каждой ванной комнате жилого дома. В жилых помещениях, за исключением кухонь и ванных комнат, разрешается использовать одну или несколько розеток, управляемых настенным выключателем, вместо требуемых розеток. NEC не включает определение жилой комнаты; жилая комната или жилое пространство определяется местными строительными нормами.IRC определяет жилое пространство как «пространство в здании для жизни, сна, еды или приготовления пищи». Ванные, туалетные комнаты, туалеты, холлы, складские или подсобные помещения и аналогичные помещения не считаются жилыми помещениями »(см. IRC Глава 2, Раздел R202). За дополнительной информацией обращайтесь к местному чиновнику строительных норм.

Исключение из общего правила разрешает управление осветительной розеткой с помощью датчиков присутствия, если датчик (и) присутствия:

1. в дополнение к настенным выключателям или
2. , расположенный в обычном месте настенного выключателя и оснащенный ручным дублирующим устройством, которое позволяет датчику работать как настенный выключатель.

Дополнительные места в жилых домах, где требуются настенные осветительные розетки, указаны в коде , код . В коридорах, пристроенных и отдельно стоящих гаражах должна быть установлена ​​хотя бы одна настенная осветительная розетка с выключателем питания.

Внешняя сторона входов или выходов в наружные жилые дома с доступом с уровня пола должна быть освещена. Допускается удаленный источник освещения. Минимальный уровень освещенности (фут-свечи) не указан.Расположение выключателя для этих уличных светильников Кодексом не определено. Хорошая практика работы предполагает, что эти переключатели должны быть расположены рядом с наружными входами или выходами. Выключатель на двери автомобиля в гараже не требуется. Дверь автомобиля не считается входом на улицу. Однако в качестве опции в этом месте можно установить коммутатор [см. NEC 210.70 (A) (1) Исключение № 2].

Фото 3. Для запасных коммутируемых проводов на потолочной коробке потребуется опорная коробка потолочного вентилятора.

Требуются розетки для внутренней лестницы жилого дома. Код Код не определяет минимальный уровень освещенности. Розетка для освещения внутренней лестницы должна иметь настенный выключатель на каждом уровне этажа, где разница уровней этажа составляет шесть и более подступенков (ступенек). В коридорах, на лестничных клетках или у внешних входов разрешено дистанционное, центральное или автоматическое управление освещением. Если промежуточная площадка находится на лестничной клетке, а вход предусмотрен в месте приземления, требуется переключатель для управления освещением лестницы также и в месте приземления [см. NEC 210.70 (А) (2) (с)].

По крайней мере, одна розетка освещения с переключателем требуется для таких помещений, как чердаки, подпольные помещения, подсобные помещения и подвалы жилых домов, где эти помещения используются для хранения или имеют оборудование, требующее обслуживания. По крайней мере, одна точка контроля должна находиться на обычном входе в эти места. Минимальные уровни освещенности не требуются. Для удовлетворения этого требования можно использовать осветительную розетку, содержащую выключатель, при условии, что средство управления выключателем, такое как тяговая цепь, расположено в точке входа в помещение.

Оборудование, требующее обслуживания, включает оборудование для отопления и кондиционирования, водонагреватели, блоки питания центральной вакуумной системы, оборудование для прачечных и аналогичное оборудование. Целью данного правила не является требование отдельной осветительной розетки для оборудования, если другие регулируемые выключателем осветительные розетки, такие как розетки комнатного или космического освещения, обеспечивают надлежащее освещение [см. NEC 210.70 (A) (3)]. Точно так же освещение требуется для всех рабочих пространств, связанных с обслуживающим оборудованием и щитами, установленными внутри помещения, и этот источник света не может управляться только автоматическими средствами, такими как датчик движения.Дополнительные розетки не требуются, если рабочее пространство освещается соседним источником света, например, источником света для комнаты или гаража, в котором находится щит [см. NEC 110.26 (D)].

В коде Код нет положений, требующих использования трех- или четырехпозиционных переключателей. Как указывалось выше, код Код просто требует «одной настенной розетки для освещения с переключателем», установленной в каждой жилой комнате и т. Д. Например, если у вас было 3 коридора.0 м (10 футов) в длину, установка трехпозиционного переключателя на каждом конце коридора будет проблемой дизайна и устанавливается по выбору, а не в соответствии с минимальными требованиями NEC . Лестница с промежуточной площадкой может показаться местом, где для кода Code потребуются два трехпозиционных переключателя (по одному на каждом уровне) и один четырехпозиционный переключатель на площадке, но внимательно прочтите NEC 210,70 (A ) (2) (c) покажет, что три однополюсных переключателя, управляющих тремя разными светильниками, удовлетворяют требованиям настоящего Кодекса.

Способы заземления выключателей

Кодекс требует, чтобы мгновенные выключатели были эффективно заземлены путем подключения к заземляющему проводу оборудования. Помимо заземления переключателя, должны быть предусмотрены средства для заземления металлических лицевых панелей. Это требование применяется, даже если с переключателем используется неметаллическая лицевая панель. Целью этого требования является обеспечение надлежащего заземления металлической лицевой панели, если она будет установлена ​​в будущем. Это требование также относится к переключателям диммера.Переключатели мгновенного действия считаются эффективно заземленными, если выполняется одно из следующих условий.

1. Переключатель крепится с помощью металлических винтов к металлической коробке или металлической крышке, которая подсоединяется к заземляющему проводу оборудования, или переключатель устанавливается в неметаллической коробке, которая содержит встроенные средства для подключения к заземляющему проводу оборудования. Кодекс не требует использования «самозаземляющихся» переключателей мгновенного действия.

2. Заземляющий провод оборудования или перемычка подключения оборудования подключаются к заземляющей клемме переключателя мгновенного действия.Если несколько переключателей собраны вместе в одной коробке, каждый переключатель должен быть соединен.

Если в коробке нет средства заземления оборудования или если метод подключения не содержит заземляющего проводника оборудования, разрешается устанавливать выключатель с металлической ярмом без заземления; это относится только к замене переключателей. Если коммутатор расположен в пределах 2,5 м (8 футов) по вертикали или 1,5 м (5 футов) по горизонтали от земли, грунта, бетонного пола или других токопроводящих поверхностей, необходимо установить неметаллическую крышку.Допустимая альтернатива — защита переключателя с помощью прерывателя цепи замыкания на землю.

и перечисленные сборки переключателей, построенные с неметаллическими ярмами и оснащенные неметаллическими лицевыми панелями, также не требуют заземления. Эти переключатели не предназначены и не имеют возможности прикреплять к ним металлическую лицевую панель. Выключатели с защелкой со встроенными неметаллическими корпусами не нуждаются в средствах обеспечения соединения металлической лицевой панели с заземляющим проводом оборудования, поскольку эти переключатели включают в себя встроенные непроводящие (неметаллические) лицевые панели и по своей сути не могут заменять лицевые панели, металлические или другие [см. NEC 404.9 (B) и исключения].

Непрерывность EGC на коммутаторах и других устройствах

Подключение заземляющего провода оборудования должно быть выполнено таким образом, чтобы любое отключение или удаление выключателя, розетки, светильника или другого устройства, подаваемого из коробки, не мешало или не нарушало целостность заземляющего провода оборудования на выходе. Обычно это достигается путем сращивания заземляющих проводов оборудования с помощью коротких «косичек» или перемычек, используемых для подключения к клемме заземления на каждом переключателе или розетке.Таким образом, выключатель или розетка могут быть удалены без нарушения целостности заземляющего провода оборудования (см. NEC 250.148).

Выключатели для ванн или душевых

Выключатели, светильники и другое электрическое оборудование, связанное с гидромассажными ваннами или установленное вокруг них, обрабатываются так же, как обычные ванны в отношении требований к их установке [см. NEC 680.71].

Требования к цветовому коду для контуров переключателя

заземленный провод ( нейтраль ) провод ответвления — это проводник системы или цепи, который намеренно заземлен. Этот проводник должен иметь специальную маркировку по сплошной белой или серой внешней отделке или по трем непрерывным белым полосам на изоляции любого цвета, кроме зеленой, по всей ее длине. Код позволяет использовать кабель с изолированным проводом с белой или серой внешней отделкой или с маркировкой из трех сплошных белых полос для питания однополюсных, трех- или четырехпозиционных переключателей.Если используется для однополюсных, трехходовых или четырехходовых контуров переключателя, повторно идентифицированный провод может использоваться только для питания переключателя, но не в качестве обратного проводника от переключателя к коммутируемой розетке, такой как светильник. В этом типе цепи требуется постоянная повторная идентификация белой или серой изоляции проводов. Для выполнения этого требования можно использовать окраску, маркировочную ленту или другие эффективные средства. Повторная идентификация требуется там, где проводник виден и доступен, включая выводы, например, на переключателях, распределительных коробках и т. Д.

Помните, что разрешение на повторную идентификацию проводников с белой, серой или белой полосатой изоляцией распространяется только на кабельные сборки. Провод с белой или другой обозначенной изоляцией в кабельной канавке не разрешается использовать в качестве незаземленного (горячего) проводника. Кодекс не разрешает окрашивать, заклеивать лентой или иным образом повторно идентифицировать отдельные заземленные проводники, проходящие через кабельные каналы, и использовать их в качестве незаземленных проводников фазы или заземления оборудования [см. NEC 200.7 (С)].

Расчет заполнения распределительных коробок

Коробки переключателей и другие коробки устройств должны иметь достаточный объем пространства (кубические дюймы), чтобы вмещать необходимые проводники и устройства (переключатели и т. Д.), Которые должны быть заключены в указанную коробку. Это достаточное пространство необходимо для надлежащего отвода тепла от содержащихся в нем проводников с надлежащим потоком воздуха и циркуляцией вокруг проводников.

Объем ящика — это общий объем собранных секций в кубических дюймах.Там, где они используются, включается пространство, предоставленное гипсовыми кольцами, куполообразными крышками и удлинительными кольцами, объем которых указан в кубических дюймах. Если удлинительное кольцо сделано из металла и соответствует размеру, указанному в NEC , таблица 314.16 (A), соответствующий объем для коробки этого размера используется в качестве объема удлинительного кольца. Общий объем — это объем коробки плюс объем всех прикрепленных гипсовых колец, удлинительных колец или куполообразной крышки.

Этот общий объем (пространство) определяет количество и размер проводов и коммутационных устройств, разрешенных для размещения в коробке.Проводники, внутренние зажимы, опорная арматура и устройства, такие как переключатели и розетки, занимают место внутри коробки. Таким образом, Кодекс присваивает каждому проводнику, зажиму, опорному элементу, заземляющему проводнику устройства и оборудования соответствующий допуск по объему.

Минимальные требования к заполнению устройства или оборудования также указаны в коде . Двойной припуск по объему требуется для каждой ярма или ремня, содержащего одно или несколько устройств или оборудования. В Таблице 314.16 (B) указан допуск по объему.Этот допуск по объему основан на самом большом проводе, подключенном к устройству (ам) или оборудованию, поддерживаемому этим ярмом или ремнем.

Каждое устройство или оборудование рассматривается отдельно, если в коробке содержится более одного предмета. Например, если к коммутатору подключены проводники 14 AWG, требуется запас по объему 2 x 2,0 кубических дюйма или 4 кубических дюйма. Если к розетке подключен провод 12 AWG, для этого конкретного устройства должен быть сделан допуск по объему 2 x 2,25 или 4,5 кубических дюйма.

Запасная ножка переключателя от переключателя к световому шкафу

Часто в жилых помещениях запасной коммутируемый проводник устанавливается в местах, например, в местах расположения выключателя в спальне к потолочной осветительной розетке на случай, если позже будет установлен потолочный вентилятор. В этой ситуации, когда запасной, отдельно переключаемый, незаземленный провод устанавливается в потолочную розетку (в месте, приемлемом для потолочного вентилятора), розеточная коробка или система розеток должны быть указаны для единственной поддержки подвешенного к потолку (лопастной) вентилятор [см. NEC 314.23; 314,27 (С)].

В заключение, переключатели выполняют множество разнообразных функций. NEC Статья 404 — хорошая отправная точка для ознакомления с электрическими требованиями к выключателям. Эта статья была задумана как краткий обзор этих требований. К коммутаторам предъявляется довольно много требований, но тщательное рассмотрение применимых правил будет иметь большое значение для достижения удовлетворительного соответствия… только не устанавливайте их в перевернутом виде!

Xpress: поддержка Casambi

Casambi Xpress — это беспроводной пользовательский интерфейс, который обеспечивает гибкость дизайна интерьера.Переключатель можно хранить там, где он нужен пользователю, и он дает прямой доступ ко всем важным функциям управления освещением Casambi.

1. Для сопряжения Xpress нажмите любые две предварительно заданные кнопки на Xpress (например, кнопки 1 и 3). и приложение Casambi автоматически откроет окно Найдено новое устройство. Вам будет предложено добавить в «…». текущую сеть, к которой вы подключены, или Добавить индивидуально в…. Если вы также выберете Добавить индивидуально… вам будет представлен список возможных сетей (если вы посетили несколько сетей с помощью мобильного устройства) или возможность Создать сеть.Обратите внимание, что если вы отключили опцию «Уведомлять несопряженные устройства» в настройках приложения, вы не увидите всплывающее окно и сможете увидеть Xpress из списка ближайших устройств на вкладке «Дополнительно». Выберите Xpress оттуда и выберите сеть, в которую его нужно добавить.
2. После добавления коммутатора Xpress в сеть перейдите на вкладку «Дополнительно» и выберите «Переключатели», чтобы настроить четыре пронумерованные кнопки.
3. Выберите переключатель Xpress из списка доступных переключателей, откроется страница конфигурации.Первоначально для каждой кнопки будет отображаться сообщение Не используется (1–4). Затем вы можете выбрать каждую пронумерованную кнопку индивидуально и назначить ее для управления светильником, сценой, группой, элементом или всеми светильниками. Также можно назначить параметры автоматизации возобновления для группы или для всей сети.
4. После настройки параметров нажмите Готово, а затем еще раз Готово.
5. Функция переключения «Использовать», когда активирована, позволяет каждой кнопке Xpress активировать / деактивировать запрограммированное действие при каждом нажатии кнопки.При деактивации он позволяет активировать только назначенное действие.
6. Выберите «Длительное нажатие всех функций ВЫКЛ.», Чтобы позволить любой настраиваемой кнопке Xpress (1–4) удерживаться в течение примерно 5 секунд для выключения всех светильников в сети.
7. Вы также можете переименовать Xpress и изменить его значок, чтобы упростить идентификацию. Выберите «Назад», чтобы сохранить настройки и вернуться к экрану «Переключатели».

После настройки кнопок они теперь будут управлять назначенной сценой, светильником, группой, элементом или возобновить автоматизацию (см. Иерархия управления).

Первое нажатие включает сцену, лампу или группу, а второе нажатие выключает их (если не была деактивирована опция Use toggle). Кнопки + и — позволяют увеличить или уменьшить яркость выбранного устройства (а). Кнопки вверх и вниз можно использовать для изменения цветовой температуры (настраиваемого белого светильника) или соотношения прямого / непрямого освещения при условии, что ваш светильник поддерживает эти функции.

Соединения цепей освещения для внутренних электрических установок

Введение в схемы освещения

Электрические линии, которые включают цепей освещения , начинаются от главного распределительного щита установки, и каждая линия содержит три проводника: фаза , нейтраль и земля .Все три проводника доходят до конечной точки каждого светильника, и если он имеет металлическое шасси, заземление должно быть подключено в соответствующем месте.

От каждого главного распределительного щита отходят по крайней мере две линии подачи освещения, поэтому отказ на одной линии не приводит к потере всей установки в темноте. Изоляция проводов должна иметь цвета , требуемые правилами .

Фазный провод должен быть коричневого или черного цвета, нейтральный провод — голубого цвета, а заземляющий провод — желто-зеленого цвета.

Чтобы понять схемы соединений, мы можем использовать различные конструкции, в том числе следующие:

Однолинейная схема

Схемы показаны в упрощенной форме. Эти чертежи показывают только важные элементы схемы освещения и содержат информацию о том, как их разводить, количество проводов и их поперечное сечение.

Аналитическая диаграмма

На которой показаны все линии, соединяющие различные части цепи.Эти планы в крупномасштабных схемах могут потерять свою форму.

Схема работы

На которой подробно показаны пути прохождения электрического тока. Этот метод дизайна нагляден и легко читается.

1. Схема простого освещения

Описание:

Подключение одной или нескольких точек освещения (источников света), управляемых простым переключателем . Такое соединение используется почти во всех внутренних электрических установках .

Общие схемы

Однолинейная схема

Аналитическая схема

Схема работы

Важное примечание:

Во всех цепях освещения должен быть проложен заземляющий кабель. Обычно светильники для домашнего использования относятся к следующим двум категориям:

• Класс защиты I: Устройство заземлено.Провод заземления (желтый / зеленый) необходимо подключить к зажиму, отмеченному символом заземления.
• Класс защиты II: Устройство имеет двойную изоляцию и не может быть заземлено.

Вернуться к содержанию ↑

2. Селекторный переключатель цепи освещения (Comitater)

Описание:

Соединение двух групп ламп, управляемых одной точкой. Соединение обычно используется в люстрах .

Общие схемы

Однолинейная схема

Аналитическая схема

Важное примечание:

При проектировании различных электрических цепей мы обратите внимание на то, чтобы нарисовать их в режиме паузы (ВЫКЛ.), если нет веских причин для обратного. Над цепью находится « замкнут », питающий все огни.

Схема работы

Вернуться к содержанию ↑

3. Двухсторонняя переключающая схема освещения (два крайних переключателя Aller – Retour)

Описание:

Управление схема освещения из двух точек (А и Б). Этот тип схемы используется в коридорах , комнатах с двумя входами , лестницах , спальнях и т. Д.

Общие схемы

Однолинейная схема

Аналитическая схема

С поворотными переключателями

С кнопочными переключателями

Схема работы

С поворотными переключателями

С кнопочными переключателями

Вернуться к содержанию ↑

4.Коммутационная схема освещения (Aller – Retour) с двумя крайними выключателями и одним или несколькими промежуточными выключателями

Описание:

Управление схемой освещения из трех и более точек. Этот тип схемы используется в больших помещениях , длинных коридорах , лестничных клетках и, как правило, в больших помещениях.

Общие схемы

Однолинейная схема

Аналитическая схема

Схема работы

Вернуться к содержанию ↑

5.Цепи освещения с люминесцентными лампами

Описание:

1. Схема люминесцентной лампы 40 Вт с балластом 40 Вт и стартером.
2. Схема с двумя люминесцентными лампами (20 Вт каждая), с балластом 40 Вт и двумя стартерами (по 20 Вт каждая)

Люминесцентные лампы используются, в частности, на заводах , офисах , для украшения и рекламы или продвижения товаров. В последние годы люминесцентные лампы используются в жилых помещениях.

Общие схемы

Однолинейная схема

Важное примечание:

На рисунке b) мы можем добавить больше люминесцентных ламп, если мы хотим последовательно, но мы также должны добавить больше стартеры и более мощный балласт.

Аналитические диаграммы

Рабочие диаграммы

Важные примечания:

На рисунке 2) Если один из двух стартеров или одна из двух ламп перестают работать , то в конечном итоге ни одна из ламп не будет работать.

Металлическое шасси лампы или дроссель балласта следует заземлить. Люминесцентные лампы импортируют в сеть реактивную мощность. С новыми директивами Европейского Союза механические балласты отменяются, и следует использовать только электронные балласты (симисторы), которые ограничивают реактивную мощность.

Стартер и конденсатор упразднены и у нас есть прямое зажигание лампы.

Вернуться к содержанию ↑

Правила NEC для установки освещения в цепях более 30 В

Предоставлено www.MikeHolt.com.

Эта статья является пятой в серии из 12 статей о различиях между заземлением и заземлением.

Давайте начнем обсуждение, сосредоточив внимание на требованиях к объединению услуг.

Металлические части кабельных каналов и / или кожухов, содержащие рабочие провода, должны быть соединены вместе [разд. 250.92 (А)]. Используйте соединительные перемычки вокруг переходных шайб и кольцевых заглушек для сервисных дорожек качения ( Рис. 1 ). Вы можете использовать стандартные контргайки для механических соединений с дорожками качения, но вы не можете использовать их в качестве средств соединения [разд.250.92 (B)].

Рис. 1. Следуйте этим требованиям, чтобы правильно закрепить оборудование на месте обслуживания.

Обеспечьте сервисное соединение одним из этих методов [разд. 250.92 (B)]:

(1) Прикрепите металлические части к рабочему нейтральному проводу. Для соединения корпуса рабочего выключателя с нулевым проводом обслуживания требуется основная перемычка [разд. 250.24 (B) и п. 250,28]. В корпусе сервисного разъединителя рабочий нейтральный проводник обеспечивает эффективный путь тока замыкания на землю к источнику питания [гл.250,24 (C)]; следовательно, вам не нужно устанавливать перемычку на стороне питания в ПВХ-кабелепровод, содержащий входные провода для обслуживания [разд. 250.142 (A) (1) и п. 352.60, исключение № 2].

(2) Присоедините металлические дорожки качения к резьбовым муфтам или ступицам с резьбой, указанным в списке.

(3) Соедините металлические дорожки качения с фитингами без резьбы.

(4) Используйте перечисленные устройства, такие как контргайки соединительного типа, втулки, клинья или втулки с соединительными перемычками к рабочему нейтральному проводнику. Перечисленный соединительный клин или проходной изолятор с соединительной перемычкой к рабочему нейтральному проводнику требуется, когда металлическая дорожка качения, содержащая служебные проводники, заканчивается кольцевым выбиванием.

Перемычка на стороне питания того типа провода, который используется для этой цели, должна иметь размер в соответствии с таблицей 250.102 (C) (1) в зависимости от размера / площади проводников рабочей фазы внутри кабелепровода [разд. 250.102 (C)]. Контргайка соединительного типа, соединительный клин или соединительная втулка с соединительной перемычкой могут использоваться для металлической дорожки качения, которая заканчивается в корпусе без кольцевого выбивания.

Крепежная контргайка отличается от стандартной контргайки тем, что она содержит крепежный винт с острым концом, который входит в металлический корпус, обеспечивая надежное соединение.Присоединение одного конца служебного кабельного канала к служебной нейтрали обеспечивает необходимый путь тока короткого замыкания с низким сопротивлением к источнику.

Соединительные системы связи

Для систем связи должно быть предусмотрено оконечное устройство соединения [Art. 805], радио и телеаппаратура [ст. 810], CATV [ст. 820] и подобные системы [разд. 250.94]. Вы соединяете эти разные системы вместе, чтобы минимизировать разницу напряжений между ними.

Оконечное устройство для межсистемного соединения должно отвечать всем следующим требованиям [разд.250.94 (A)]:

(1) Будьте доступными.

(2) Иметь емкость, по крайней мере, для трех проводников межсистемного заземления.

(3) Устанавливается так, чтобы не мешать открытию какого-либо корпуса.

(4) Надежно закрепите и электрически подключите к сервисному разъединителю, корпусу счетчика или проводнику заземляющего электрода (GEC).

(5) Надежно закрепить и электрически подсоединить к разъединителю здания или GEC.

(6) Указывается как заземляющее и соединительное оборудование.

Исключение: оконечное устройство межсистемного соединения не требуется, если системы связи вряд ли будут использоваться.

«Межсистемный контактный зажим» — это устройство, которое обеспечивает средства для подключения соединительных проводов систем связи (витой провод, антенны и коаксиальный кабель) к системе заземляющих электродов здания [ст. 100] ( Рис. 2 ).

Рис. 2. Оконечное устройство для межсистемного соединения должно соответствовать всем требованиям гл.250,94 (А).

Склеивание металлических частей

Металлические части, предназначенные для использования в качестве заземляющих проводов оборудования (EGC), должны быть соединены вместе, чтобы гарантировать, что они могут безопасно проводить ток повреждения, который может быть на них наложен [разд. 110.10, п. 250.4 (A) (5), п. 250.96 (A) и Таблица 250.122 Примечание].

Непроводящие покрытия (например, краска) необходимо удалить, чтобы обеспечить эффективный путь тока замыкания на землю, или концевые фитинги должны быть спроектированы так, чтобы их удаление не требовалось [разд.250,12].

Соединение цепей 277 В и 480 В

Металлические кабельные каналы или кабели, содержащие цепи 277 В или 480 В, заканчивающиеся кольцевыми заглушками, должны быть прикреплены к металлическому корпусу с помощью перемычки, размер которой соответствует сек. 250.122 [Разд. 250.102 (D)].

Там, где не встречаются выбивки увеличенного размера, концентрические или эксцентричные, или если коробка или корпус с концентрическими или эксцентричными отверстиями указаны в списке для обеспечения надежного соединения, соединительная перемычка не требуется.Но вы должны использовать один из методов, перечисленных в Исключении из Разд. 250,97. Например, используйте две контргайки на жестком металлическом трубопроводе или промежуточном металлическом трубопроводе — один внутри, а другой снаружи ящиков и шкафов.

Перемычки для подключения оборудования должны закрываться любым из восьми способов, перечисленных в разд. 250,8 [п. 250.102 (B)]. К ним относятся перечисленные соединители давления, клеммные колодки и экзотермическая сварка.

Размер перемычки на стороне питания

Размер перемычки на стороне питания должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади фазового проводника в кабельной канавке или кабеле [разд. 250.102 (C) (1)].

Если проводники питания фазы соединены параллельно в двух или более кабельных каналах или кабелях, установите размер перемычки заземления на стороне питания для каждого из них в соответствии с Таблицей 250.102 (C) (1), исходя из размера / площади фазных проводов в каждой кабельной канавке или кабель [Сек. 250.102 (C) (2)].

Размер одной перемычки на стороне питания, устанавливаемой для соединения двух или более дорожек качения или кабелей, должен соответствовать Таблице 250.102 (C) (1), примечание 3, на основе эквивалентной площади фазных проводов на стороне питания [разд. 250.102 (C) (2)].

Давайте рассмотрим пример, который поможет прояснить эти требования.

Вопрос : Какой размер перемычки на стороне питания требуется для трех металлических кабельных каналов, каждая из которых содержит служебные проводники 400кмил?

Ответ : согласно п. 250.102 (C) (2) и Таблица 250.102 (C) (1), вам понадобится соединительная перемычка 1/0 AWG на стороне питания для каждой дорожки качения.Для нескольких кабельных каналов допускается использование одной перемычки на стороне питания в зависимости от эквивалентной площади фазных проводов на стороне питания.

Размер соединительной перемычки на стороне нагрузки

Размер соединительной перемычки на стороне нагрузки устройств максимального тока фидера и ответвительной цепи в сек. 250.122 [Разд. 250.102 (D)].

Давайте рассмотрим еще один пример, который поможет прояснить эти требования.

Вопрос : Перемычка заземления оборудования какого размера требуется для каждого металлического кабельного канала, где проводники цепи защищены устройством защиты от перегрузки по току (OCPD) на 1200 А?

Ответ : Если вы используете одну перемычку для скрепления двух или более металлических дорожек качения, задавайте размер за секунду.250.122, исходя из рейтинга самой большой цепи OCPD. В этом случае быстрая проверка таблицы 250.122 показывает нам, что требуется соединительная перемычка оборудования 3/0 AWG ( Рис. 3 ).

Рис. 3. Подбирайте перемычку для подключения оборудования в соответствии с номиналом самого мощного устройства максимального тока цепи.

Соединение систем трубопроводов и обнаженного конструкционного металла

Электрически непрерывные металлические водопроводные трубы должны быть соединены с одним из следующих [разд. 250.104 (A) (1)]:

(1) Корпус сервисного разъединителя

(2) Рабочий нулевой провод

(3) GEC, если достаточное сечение

(4) Один из заземляющих электродов заземления электродная система, если GEC или соединительная перемычка к электроду имеют достаточный размер

Соединительная перемычка системы металлических трубопроводов должна быть медной, если она находится в пределах 18 дюймов от поверхности земли [разд. 250.64 (A)] и надлежащим образом защищены в случае физического повреждения [разд. 250,64 (В)].

Дорожка качения из черного металла, содержащая GEC, должна быть электрически непрерывной путем соединения каждого конца дорожки качения с GEC [разд.250.64 (E)]. Точки крепления должны быть доступны.

Размер соединительных перемычек металлической системы водяных трубопроводов указан в Таблице 250.102 (C) (1) в зависимости от размера / площади проводников рабочей фазы. Они не должны быть больше меди 3/0, алюминия или алюминия, плакированного медью, или алюминия с медью толщиной 250 тыс. См, за исключением случаев, предусмотренных в разд. 250.104 (А) (2) и (А) (3).

Склеивание не требуется для изолированных участков металлического водяного трубопровода, подключенного к неметаллической системе водяного трубопровода. Фактически, эти изолированные участки металлических трубопроводов не следует соединять, поскольку они могут стать причиной поражения электрическим током при определенных условиях.

Когда электрически непрерывная металлическая водопроводная система в отдельном помещении металлически изолирована от других людей в здании, металлическая водопроводная система для этого человека может быть подключена к клемме заземления оборудования распределительного устройства, распределительного щита или щита. Выберите размер перемычки в зависимости от номинального значения OCPD цепи в секунду. 250.102 (D) [Разд. 250.104 (А) (2)].

Металлическая водопроводная система здания, снабжаемая фидером, должна быть подключена к одному из следующих компонентов:

(1) Клемма заземления оборудования в корпусе отключения здания.

(2) Заземляющий провод фидерного оборудования.

(3) Один из заземляющих электродов в системе заземляющих электродов, если заземляющий электрод или соединительная перемычка к электроду имеют достаточный размер.

Размер соединительной перемычки в сек. 250.102 (D), но он не обязательно должен быть больше, чем самый большой провод фазы фидера или ответвительной цепи, питающей здание.

Другие системы металлических трубопроводов в здании или прикрепленные к нему должны быть соединены [разд.250.104 (B)]. Трубопровод считается соединенным, если он подключен к прибору, который подключен к заземляющему проводу оборудования цепи.

Информационное примечание 1. Склеивание всех металлических трубопроводов и металлических воздуховодов обеспечит дополнительную безопасность.

Информационное примечание 2: Дополнительную информацию можно найти в NFPA 54, Национальный код топливного газа и NFPA 780, стандарт для установки систем молниезащиты .

Открытый конструкционный металл, соединенный между собой в металлический каркас здания, должен быть прикреплен к одному из следующих элементов [разд.250.104 (C)]:

(1) Корпус отключения для обслуживания.

(2) Нейтраль в сервисном разъединителе.

(3) Корпус разъединителя здания для питаемых от фидера.

(4) GEC достаточного размера.

(5) Один из заземляющих электродов системы заземляющих электродов, если GEC или соединительная перемычка к электроду имеют достаточный размер.

Комментарий автора : Это требование не распространяется на металлические элементы каркаса (например, металлические стойки) или металлическую обшивку здания.

Металлические водопроводные системы и конструкционные металлические конструкции, соединенные между собой для образования каркаса здания, должны быть присоединены к вторичной обмотке трансформатора за сек. 250.104 (D) (1) — (D) (3). Например, открытый конструкционный металл, используемый таким образом в области, обслуживаемой трансформатором, должен быть соединен с нейтральным проводником вторичной обмотки, где GEC подключается к трансформатору [разд. 250.104 (D) (2)].

Исключение № 1: Подключение к трансформатору не требуется, если металлический каркас служит заземляющим электродом [разд.250,52 (A) (2)] для трансформатора.

Не виноват

Учитывая все детали, при подключении для тока короткого замыкания вероятно упущение или недосмотр. Это могло привести к трагическим последствиям.

Попробуйте этот метод проверки. На монтажном чертеже отметьте все точки, в которых перемычка должна обеспечивать обратный путь повреждения к источнику. Затем пройдите по установке с этим рисунком и отметьте недостающее.
