Подключение выключателей схема без распаечных коробок
Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки.
Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов — нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.
Схема подключения одноклавишного выключателя без распределительной коробки
Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.
От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил.
Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.
Теперь необходимо фазу от клавиши выключателя довести до контакта «L» светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.
Вот схема подключения одноклавишного выключателя без распределительной коробки.
Схема подключения двухклавишного выключателя без распределительной коробки
Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?
Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя.
На схеме ниже он обозначен «Провод 1».
Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен «Провод 2». Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.
Вот схема подключения двухклавишного выключателя без распределительной коробки.
Плюсами такого монтажа являются:
- отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
- простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
- минимум неисправностей.
Минусами такого монтажа являются:
- отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.
Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:
- один самостоятельный провод от щитка с «шины N» пускаем сразу на светильник на контакт «N»;
- фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
- от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.
Очень трудно найти в комнате выключатель, особенно, если он в коридоре.
Источник
Проходные выключатели схема без ответвительной коробки
В этой статье мы подробно рассмотрим, как подключить проходные выключатели без ответвительной коробки.
После публикации серии статей и видеороликов по проходным выключателям, на почту стало приходить много писем от читателей этого сайта с вопросом: «Можно ли расключить без ответвительной коробки?»
Да, можно обойтись без ответвительной коробки.
Здесь возможны два основных варианта:
1. На импульсных реле.
Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.
Выключатели соединяются двумя проводами параллельно и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.
Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.
Подробно об импульсных реле читайте серию статей и видео в рубрике Освещение .
2. На проходных выключателях.
Вначале давайте вспомним схему проходных выключателей из двух мест.
Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.
Подробно по проходным выключателям смотрите серию публикаций, ссылки на которые Вы найдете внизу этой статьи. Если Вы хотите стать экспертом в этом вопросе и научиться собирать любые схемы управления светильником из разных мест — Вам в помощь книга «Управление освещением из нескольких мест».
В ней тема проходных и перекрестных выключателей разобрана от и до.
Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки.
Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.
Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).
Нулевой и заземляющий провода и из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.
Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей.
Центральный контакт обозначен на схеме цифрой 1. Цвета проводов могут отличаться от показанных на схеме. Главное, понять принцип.
Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео.
Схема расключения проходных выключателей с трех мест без ответвительной коробки.
В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями, на схеме в подрозетник 2.
Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.
Перекрестный выключатель переключает контакты крест-накрест. При одном положении клавиши контакт a соединен с контактом c, а контакт b с контактом d. В другом — контакт a соединяется с d, а контакт b с контактом c, т.е. крест-накрест.
Вот таким нехитрым способом можно подключить проходные выключатели с двух, трех и более мест без ответвительной коробки.
В заключение этой статьи предлагаю посмотреть видео, которое более наглядно демонстрирует работу схемы проходных выключателей из трех мест без ответвительной коробки.
youtube.com/embed/cCwWMthxCEg?list=PLRqR1WxpylT1egXECdTO_Igu94kJiOEUe»/>Подписывайтесь на мой канал на YouTube и получайте первыми новые видео по электрике! Не забывайте нажимать НРАВИТСЯ.
И напоследок список материалов по проходным и перекрестным выключателям, которые рекомендую изучить.
Источник
Монтаж электрики без распаечных коробок: особенности, плюсы и минусы, схемы
Существует два основных способа соединения поводов при монтаже электропроводки: с распределительными (распаечными) коробками и без. Последний способ появился относительно недавно. К этому варианту прибегают в основном потому, что наличие распределительных коробок портит внешний вид отремонтированных помещений. По ПУЭ (Правила устройства электроустановок) необходимо обеспечить свободный доступ к каждой коробке, а это устраивает далеко не всех. Большинство стараются спрятать подальше от глаз их под отделкой, нарушая при этом основное требование ПУЭ к данному виду монтажа.
Для обеспечения доступа в коробку приходится срывать часть обоев или штукатурку, что приводит к дополнительным затратам на ремонт. Чтобы избавится от такой перспективы многие прибегают к монтажу без распределительных коробок. Протяжку проводов в этом случае делают в общей штробе, полах или подвесном потолке. Такой метод имеет как достоинства, так и недостатки.
Достоинства
- Снижение трудозатрат
- Уменьшение стоимости монтажа
- Меньше контактных соединений и, как следствие, вероятность возникновения аварийных ситуаций
- Простая схема подключения
- При облуживании нет необходимости в разрушении отделки
- Улучшается внешний вид помещений
Монтаж без распределительных коробок: общие правила
Котлы, электроплиты, кондиционеры и другие бытовые приборы с повышенной потребляемой мощностью запитываются отдельно от розеточных и осветительных групп. При этом желательно, чтобы каждый электроприбор запитывался отдельным кабелем через автомат.
Одна розеточная группа может содержать до 8 розеток. Количество розеток и групп зависит от количества комнат и мощности потребителей. Это делается на основании расчета и согласовывается с заказчиком до начала монтажных работ.
Сечение провода выбирается исходя из величины токовых нагрузок. Как правило, для розеточных групп выбирают медные провода сечением 2,5 мм², для освещения – 1,5 мм².
Зависимость сечения медного провода от величины токовой нагрузки приведены в таблице:
Источник
Монтаж электрики без распаечных коробок: особенности, плюсы и минусы, схемы
Составьте перечень работ и получите расчет стоимости за 10 минут! Рассчитать>>
Существует два основных способа соединения поводов при монтаже электропроводки: с распределительными (распаечными) коробками и без. Последний способ появился относительно недавно. К этому варианту прибегают в основном потому, что наличие распределительных коробок портит внешний вид отремонтированных помещений.
По ПУЭ (Правила устройства электроустановок) необходимо обеспечить свободный доступ к каждой коробке, а это устраивает далеко не всех. Большинство стараются спрятать подальше от глаз их под отделкой, нарушая при этом основное требование ПУЭ к данному виду монтажа.
Для обеспечения доступа в коробку приходится срывать часть обоев или штукатурку, что приводит к дополнительным затратам на ремонт. Чтобы избавится от такой перспективы многие прибегают к монтажу без распределительных коробок. Протяжку проводов в этом случае делают в общей штробе, полах или подвесном потолке. Такой метод имеет как достоинства, так и недостатки.
Достоинства
- Снижение трудозатрат
- Уменьшение стоимости монтажа
- Меньше контактных соединений и, как следствие, вероятность возникновения аварийных ситуаций
- Простая схема подключения
- При облуживании нет необходимости в разрушении отделки
- Улучшается внешний вид помещений
Монтаж без распределительных коробок: общие правила
Котлы, электроплиты, кондиционеры и другие бытовые приборы с повышенной потребляемой мощностью запитываются отдельно от розеточных и осветительных групп.
При этом желательно, чтобы каждый электроприбор запитывался отдельным кабелем через автомат.
Одна розеточная группа может содержать до 8 розеток. Количество розеток и групп зависит от количества комнат и мощности потребителей. Это делается на основании расчета и согласовывается с заказчиком до начала монтажных работ.
Сечение провода выбирается исходя из величины токовых нагрузок. Как правило, для розеточных групп выбирают медные провода сечением 2,5 мм², для освещения – 1,5 мм².
Зависимость сечения медного провода от величины токовой нагрузки приведены в таблице:
| Величина тока, A | Сечение провода, мм² | Диаметр провода, мм |
|---|---|---|
| 1 | 0,17 | 0,45 |
| 2 | 0,33 | 0,65 |
| 3 | 0,52 | 0,81 |
| 4 | 0,67 | 0,92 |
| 5 | 0,84 | 1,02 |
| 6 | 1 | 1,13 |
| 10 | 1,7 | 1,45 |
| 16 | 2,7 | 1,87 |
| 20 | 3,3 | 2,05 |
| 25 | 4,2 | 2,32 |
Подключение розеток
Подключение розеток осуществляется тремя проводами: фаза, нейтраль (ноль) и заземление.
Подключение фазного и нулевого проводников допускается соединять двумя способами: с обрывом линии и без. В первом случае провод в месте соединения перегибается и разъединяется. Оба конца зачищаются от изоляции и заводятся в один контакт. Во втором случае провод не разъединятся, делается петля, которую зачищают от изоляции и зажимают винтом. Преимущество этого способа в том, что при ослаблении контакта в одной розетке, в остальных он не пропадает и они остаются в работоспособном состоянии. Подключение заземляющего провода допускается производить только без разрыва линии.
Порядок подключения розеток следующий:
- Один общий кабель группы от распределительного щитка прокладывается в общей штробе (или в полах).
- В местах разветвления кабель опускается (или поднимается) непосредственно в первую розетку группы.
- Каждая последующая розетка группы запитывается от предыдущей.
Схема монтажа
Подключение одноклавишного выключателя
В данном случае питающий кабель из распределительного щитка заводится непосредственно в коробку выключателя.
Второй провод на схеме – это коммутирующая фаза, подключаемая к светильнику или вытяжке. Нулевой и заземляющий провода соединяются при помощи плоских клемм. Клеммы аккуратно укладываются в коробку и устанавливается механизм выключателя.
Подключение 2-клавишного выключателя
В отличии от предыдущей схемы в коробке выключателя не 2, а 3 провода: один – питающий, второй – коммутирующая фаза на освещение, третий – на вентилятор (или вторую группу освещения). Соединение нулевого и заземляющего провода производится точно также, как и при подключении одноклавишного выключателя.
Заключение
Монтаж проводов без распределительных коробок имеет плюсы и минусы, а также сторонников и противников. Правила ПУЭ допускают такой вид монтажа. Ничего сложного в подключении розеток и выключателей таким способом нет, и если они качественные, то прослужат долго при любом типе соединения.
Составьте перечень работ и получите расчет стоимости за 10 минут! Рассчитать>>
Источник
схема и советы по монтажу проводки
Монтаж
Автор: elektroboss
Содержание
Электрическая проводка бывает разных видов монтажа.
В этой статье мы расскажем, в чем суть метода электромонтажа без распределительных коробок.
Иногда лучше развести соединения, не используя распределительную коробку и переходя непосредственно к монтажному стакану выключателя/розетки.
Конечно, такой вариант имеет свои достоинства и недостатки — и вторых, увы, больше.
В нашей статье расскажем, как выглядит электромонтаж без распределительной коробки и может ли понадобиться такой способ монтажа.
Сказ о случае, когда пришлось прокладывать проводку без распределительной коробки
Жил-был электрик. Нашёл клиента, всё с ним обсудил: сколько розеток будет, сколько выключателей да светильников, где будут находиться.
Обрадовался клиент тщательному подходу, согласился со всем, с ценой оговорённой мастером за электромонтаж, да с материалами приобретёнными.
Вместе план составили, разводку проводов произвели. Трудился мастер день и ночь, всё делал по договоренности: установочные стаканы, раздаточные коробки.
Почти закончил электрик, как вдруг явился ему заказчик и говорит: «Нужна над кроватью арка со светом! Как это можно сделать, великий мастер?».
Электрик засомневался: ведь у стены, где должна была стоять арка, было только две розетки, и те скорее всего будут заняты светильником и зарядкой.
И к распределительной коробки в другом углу провод протянуть было нельзя, особенно с учётом сохранения целостности стен и гипсокартона.
Но не убоялся мастер задачи. Взял питание с розетки, сделал развод проводов в коробке включателей и вывел провод для подсветки к арке. Это и есть электромонтаж о котором мы вам рассказываем.
Схема выглядит так, включает в себя выключатель на две клавиши и две лампы:

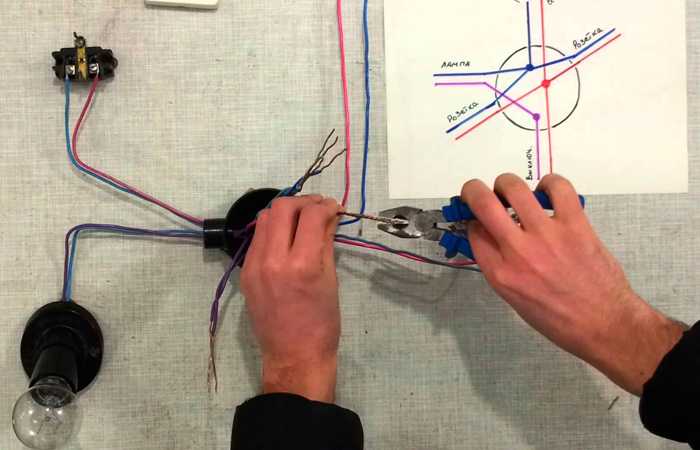

Более наглядно понять суть электромонтажа поможет данное видео:
Итог
Что такое распаечная(распределительная) коробка. Электрика без коробок.» src=»https://www.youtube.com/embed/U7HXgDgu344?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Конечно, такой электромонтаж имеет свои преимущества. Например, простоту монтирования, особенно если соблюдать правила безопасности.
Правила безопасности же гласят, что контакты должны быть доступны на случай ремонта/обслуживания/контроля и другого монтажа. А до контактов обычно сложно добраться.
Некоторые специалисты спорят о том, можно ли при электромонтаже целиком отказываться от распределительной системы, или это сделать невозможно. Но для большей безопасности и следованию правил электрических установок прибор лучше всё-таки включать в проводку.
К тому же, благодаря наличию в цепи проводки, мастер всегда сможет обнаружить её, а затем уже устранить неисправность, если таковая появится.
От распределительной системы можно отказаться только в редких, единичных случаях, а полностью от неё отказываться нельзя. Есть ещё один существенный недостаток: подобный электромонтаж потребует почти на 50% больше провода.
Поэтому не отворачивайтесь от распределительных коробок! Электропроводка с ними будет гораздо более безопасной и прослужит дольше. А безопасность в доме — превыше всего!
