Подключить датчик движения не сложнее, чем подключить обычный выключатель. В обоих случаях датчик движения или выключатель замыкает, или наоборот, размыкает электрическую цепь, в которую последовательно включен либо потолочный, либо настенный светильник, поэтому схема подключения датчика движения (рис 1) аналогична  подключению светильника через выключатель.

Иногда требуется, чтобы несмотря на отсутствие движения в помещении светильник работал постоянно – тогда в схему может быть добавлен выключатель (рис 2), подключенный параллельно к датчику движения. В этом случае выключатель продублирует работу датчика движения, и оперировать светом можно будет принудительно.

В некоторых случаях, когда ввиду особенностей помещения один датчик не в состоянии охватить всю площадь этого помещения применяется схема подключения светильника с двумя датчиками движения.

В среднем, номинальная мощность датчиков движения 500-700 Вт, что ограничивает их использование с большей нагрузкой. Иногда возникает необходимость подключения нескольких мощных ламп через уличные датчики движения (напр. освещение двора частного жилого дома фонарями или прожекторами). В этом случае лучше всего использовать магнитный пускатель.

Вот схема подключения датчика движения с магнитным пускателем:

Как Подключить Датчик Движения, Схема Подключения, Настройка, Установка — Подсоединение Датчика Движения к Лампе с Выключателем и Без

Освещение играет очень важную роль в нашей повседневной жизни, ведь свет способен создать настроение и даже обезопасить дом или улицу. Именно для этой задачи идеально подходят светильники с датчиками движения. Благодаря такому прибору можно не только не беспокоиться о незваных гостях, но и значительно снизить расход электроэнергии. В этой статье мы поговорим подробнее о датчиках движения и расскажем, как их подключать.

Содержание

• Схемы подключения датчика движения
• Как подключить датчик движения три провода
• Как подключить датчик движения без выключателя
• Как подключить датчик движения и выключатель одновременно
• Подключение инфракрасного датчика движения
• Параллельное подключение датчиков движения
• Монтаж и настройка датчиков движения
• Установка датчика движения в квартире
• Установка датчика движения на лестнице
• Установка датчика движения в подъезде
• Как подключить уличный датчик движения

Светильники с датчиками движения используют не только лишь для регулировки освещения, да и в охранных системах. С их помощью можно управлять раздвижными дверями, гаражными воротами и т.д. Также датчики отлично себя зарекомендовали для активации климатической и отопительной техники в системе «Умный дом». По принципу работы датчики движения можно разделить на четыре вида:

• Инфракрасные – датчики, пользующиеся наибольшей популярностью. Их устанавливают как в жилых помещениях, так и в промышленных. Такие датчики реагируют на изменения температуры. Поскольку живые существа излучают тепло, датчики его фиксируют и включают свет. В некоторых случаях инфракрасные датчики могут реагировать только на движущиеся объекты.
• Ультразвуковые – это датчики движения, которые передают звуковые сигналы, а когда человек появляется, сигнал прерывается и включается свет.
• Микроволновые – датчик, имеющий схожий принцип действия на предыдущий вид, но он посылает не звуковые сигналы, а радиоволны.
• Комбинированные – самый надежный датчик, ведь при наличии всех трех видов, датчик 100% будет реагировать на появление человека в поле его действия.

Кроме этого датчики движения делятся и по другим критериям. По типу крепления такие устройства разделяют на: встроенные, накладные, консольные, потолочные светильники с датчиком движения и т.

д. Чтобы выбрать светильник с нужным типом крепления, сначала советуем определиться с тем, где именно будет размещен ваш осветительный прибор.

Также датчики движения отличаются по типу питания. Они могут быть проводными или беспроводными.

Схемы подключения датчика движения

Важнейшим этапом при выборе датчика движения является его подключение. От правильного подключения зависит то, насколько корректно будет работать датчик. Поэтому остановимся на этом и поговорим о том, как подключить датчик движения своими руками.

Как подключить датчик движения три провода

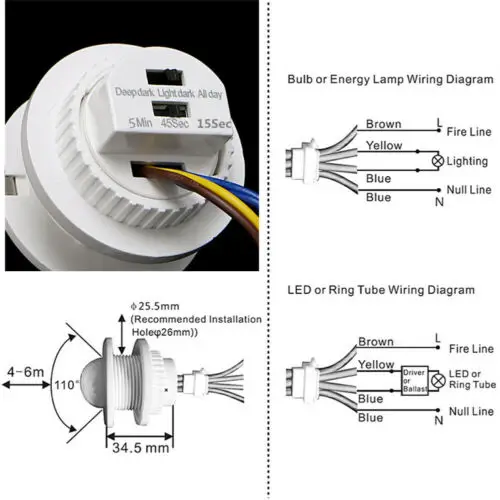

Датчики движения подключаются к сети 220 В. Обычно на корпусе устройства показана схема подключения. На такой схеме буква L – это точка включения фазы (черный или коричневый провод), N – это ноль (синий провод), буква A или Ls – это возврат фазы на лампу (красный провод), а желтый, зеленый провод – это заземление.

Базовая схема подключения датчика движения сенсорных приборов на три провода включает: распределительную коробку; автоматический выключатель; контур освещения; датчик движения.

Перед подключением проводников к фазной коробке нужно определить, где фазный, а где нулевой проводник. Делают это с помощью мультиметра или контрольной отвертки. Клеммники, кабели и другие расходные материалы для подключения можно выбрать в сети магазинов Брилле при покупке датчиков.

Уборка происходит в распределительной коробке. Сначала собираем на клеммный фазный проводник от автоматического выключателя и от датчика. Затем возводим на одном клеммнике нулевые проводники: от автоматического устройства, датчика движения и контура освещения. Когда нули возведены в одной точке, подключаем к клеммнику проволоку заземления. К четвертому клеммнику подключаем выход от фазного проводника датчика движения и фазный проводник от осветительного контура. Схема готова, если вы все собрали верно, датчик сработает очень верно.

Как подключить датчик движения без выключателя

Чаще датчик подключают к сети вместо выключателя, в таком случае датчик всегда срабатывает автоматически. Все, что нужно для подключения – подвести от клеммы L к фазе провод, а от N должен идти нулевой провод, который нужно подсоединить к осветительному устройству. От клеммы A провод нужно подключить к светильнику.

Обычно такие датчики устанавливают для наружного освещения. Проще всего для этого установить в зоне входа в здание современные светильники со встроенными датчиками движения. Сегодня производители светотехники предлагают прожекторы с датчиками движения разной мощности со сменными источниками света, встроенными светодиодами.

Помимо этого можно купить даже светильники с датчиком движения на солнечной батарее. Эти модели прекрасно справляются с освещением, а сенсоры улавливают движение человека на расстоянии 8-10 м. Встроенный датчик движения на включение света активируется при установке прожектора. Казалось бы, все просто и понятно, но у этого варианта есть один недостаток: если в дальнейшем возникнет необходимость подключить еще один или несколько источников света, то встроенный сенсор к ним нельзя подключить.

Как подключить датчик движения и выключатель одновременно

Универсальная схема, используемая довольно часто при обустройстве освещения для улицы – подключение датчика движения через выключатель. В этой схеме, помимо всех составляющих по базовому варианту, присутствует одноклавишный выключатель, подсоединяемый параллельно датчику движения. Делают это так: фазный проводник клавишного выключателя подсоединяют к клеммнику с фазным проводом от автоматического выключателя. Другой выход от клавишного выключателя идет на контур освещения, его укрепляют на клеммнике с выходом фазного проводника. Эта схема подключения датчика движения с выключателем хороша тем, что позволяет принудительно включать и выключать освещение, когда сенсоры не срабатывают.

Также датчик движения можно подключить сразу к двум или более выключателям. Такая «проходная система» пригодится, когда нужно управлять освещением с двух мест, например, при наличии длинных коридоров или лестниц. Подключение детектора движения с проходными выключателями может отличаться в зависимости от задачи.

Подключение инфракрасного датчика движения

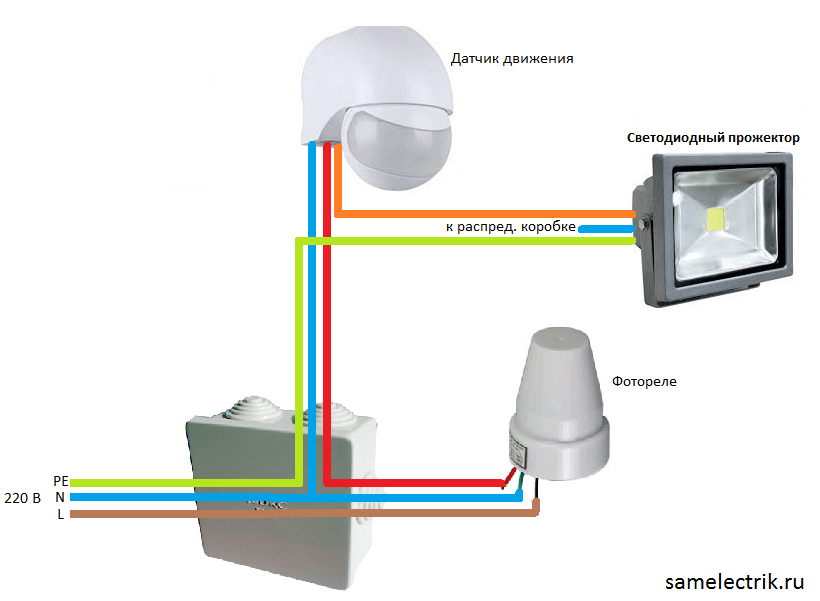

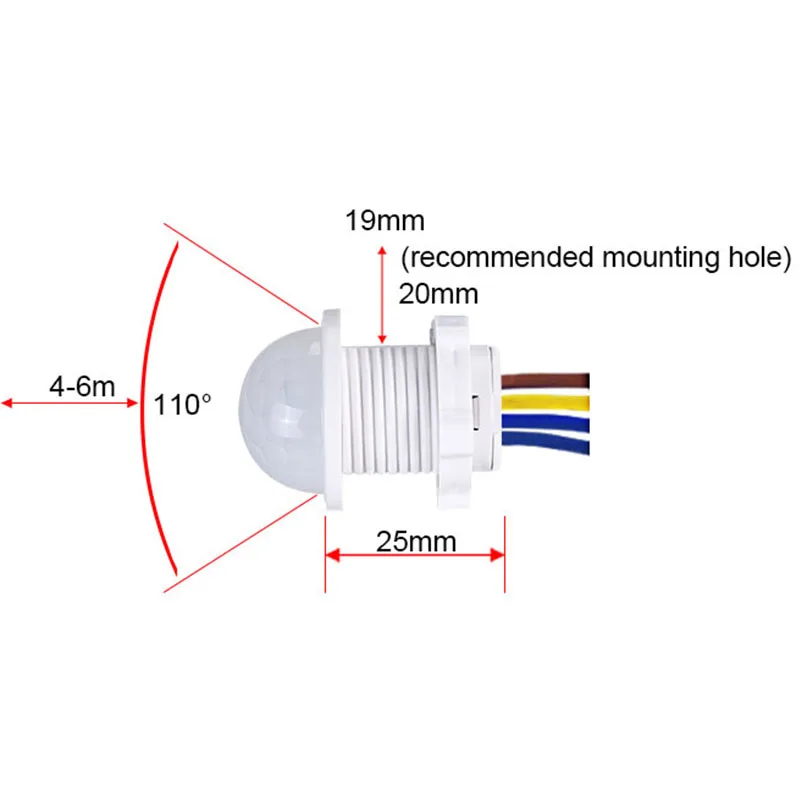

Чтобы правильно подключить датчик движения к прожектору, необходимо знать его внутреннее устройство. Конструкция инфракрасного датчика включает в себя: пироприемники и мультилинзу. Пироприемники находятся за мультилинзой, они необходимы для распознавания инфракрасного излучения. Мультилинза, напоминающая цилиндр, состоит из маленьких линз, фокусирующих инфракрасный свет на пироприемнике. Чем больше в датчике микролинз, тем он чувствительнее.

ИК-датчик можно подключить либо через распределительную коробку, либо в месте, где он расположен. Установка может происходить по разным схемам. Чаще такой датчик подключается с помощью выключателя. Также распространенной схемой является установка инфракрасного датчика без выключателя или подключения к проводке. В последнем случае следует определить провод, идущий к светильнику, от него протянуть новый и соединить с красным контактом датчика.

Параллельное подключение датчиков движения

Если один датчик движения не захватывает всю требуемую территорию, можно подключить еще один дополнительный датчик. Для этого можно руководствоваться схемой параллельного подключения:

То есть, фаза с нулем должна подаваться отдельно на оба датчика, а после этого нужно подсоединить все их выходы к освещению. В результате этого подаётся напряжение на контакты светильника.

Монтаж и настройка датчиков движения

Монтаж и правильная настройка светильников с датчиками движения очень важным процессом, ведь от этого зависит корректность работы вашего прибора. Например, установка датчика на неправильной высоте не позволит охватить сенсорам весь необходимый участок. Поэтому, устанавливая датчики движения, убедитесь, что вы ознакомились со всеми правилами монтажа и настройки.

Настроить сенсор движения можно с помощью переключателей на корпусе прибора. У каждого из них есть обозначения, указывающие на то, за какие настройки отвечает тот или иной переключатель. Регулировка прибора включает:

• выбор оптимального радиуса действия – на модели указаны минимальные и максимальные настройки;
• направление света или волн;
• чувствительность – на датчиках есть кнопка SENS, с ее помощью можно задать оптимальные размеры и скорость движения объекта, при которых загорается свет;
• время – кнопкой TIME настраивают время работы фонарей после того, как датчик уловил движение, эта величина задается от нескольких секунд до минуты и больше;
• степень освещения – этот параметр настраивается кнопкой LIGHT. Если задать минимум, то свет будет включаться, когда полностью станет темно, если средние показатели – сенсор сработает при приближении сумерек.

Здесь особенно важна чувствительность. На минимальных показателях детектор видит только активно движущийся объект приличных размеров. На максимальных он будет включаться при появлении кота или мышки. Подходящую чувствительность подбирают эмпирическим путем.

Также следует заранее позаботиться об инструментах, которые могут понадобиться для процесса монтажа, а именно: перфоратор, отвертка, съемник изоляции, клеммник, наконечник на провод, дюбеля и саморезы.

Установка датчика движения в квартире

Поскольку кроме удобства, ЛЭД светильники с датчиками движения позволяют экономить на электроэнергии, такие приборы все больше набирают популярность. И если раньше они чаще всего использовались преимущественно для улиц, то сегодня такие устройства можно часто встретить и в квартирах или частных домах.

Обычно для квартир используют инфракрасные датчики движения, которые реагируют на человеческое тепло и наиболее уместны для помещений. А при неправильной установке других видов датчиков они могут реагировать даже на покачивание деревьев за окном.

Также советуем использовать для квартиры крепящиеся к потолку датчики движения, ведь тогда угол охвата будет 360 градусов. Кроме того, датчики движения бывают и автономными. В таком случае вы будете иметь в квартире свет даже если будет отсутствовать электроэнергия, ведь такие датчики работают от аккумулятора.

Для того чтобы установить детектор движения в квартире, нужно подключить его к общей проводке через распределительную коробку. Также нужно позаботиться о месте, где будут установлены ваши датчики. Например, часто это бывает коридор, входы в комнаты, подсобное помещение или кладовая.

Позаботьтесь о том, чтобы в радиусе действия датчика не было ламп накаливания. Это может привести к регулярным ошибочным износам датчика.

Установка датчика движения на лестнице

Установка датчика движения на лестнице – это всегда отличная идея, ведь такой вариант освещения очень удобен и прост в использовании. Основным правилом монтажа такого датчика является установка таким образом, чтобы поле зрения датчика охватывало первую и последнюю ступеньки и небольшой участок перед ними. Если один датчик не справляется с этой задачей, рекомендуется установить несколько датчиков: один наверху и один внизу. С таким расположением приборов, свет будет автоматически включаться, как только вы будете появляться у лестницы.

Установка датчика движения в подъезде

Часто мы сталкиваемся с тем, что в подъездах отсутствует свет и тогда в сплошной темноте нужно добраться до собственного дома, что является достаточно трудным и малоприятным заданием. Поэтому монтаж датчиков движения в подъездах будет всегда уместен, ведь это не только даст освещение, когда оно нужно, но и поможет продлить жизнь светодиодным лампам.

Чаще всего в подъездах датчики движения устанавливаются таким образом, чтобы охватывать лестницу или лестничную площадку. Тогда свет будет включаться при подъеме по лестнице. Также распространенным вариантом является подсветка только своей двери.

Как подключить уличный датчик движения

Первое, что необходимо при установке уличных датчиков движения, убедиться, что они подходят для улицы. Корпус таких приборов обязательно должен быть защищен от пыли, ударов и воды. Еще лучше будет дополнительно позаботиться о том, чтобы датчик находился под карнизом.

Следующим шагом будет выбор местоположения вашего датчика. Самыми частыми вариантами установки для улицы являются: калитки и заборы, дорожки, фасады домов, террасы и беседки, у входной двери, подъезды к дому и гаражи, садовые участки и т.д.

Очень важно разместить ваш датчик на правильной высоте. От этого будет зависеть какой участок он будет охватывать. Оптимальным вариантом станет установка датчиков движения на высоте 2-3 метров.

Подключив датчик движения к светильнику по одной из схем выше, убедитесь, что прибор работает и свет включается, когда вы двигаетесь в зоне действия сенсора движения. После этого можно смело переходить к регулировке датчика, а именно: направить направление света, выбрать рабочий участок датчика.

Убедитесь, что поле зрения датчика не перекрывают никакие громоздкие предметы. Они могут привести к некорректной работе ваших приборов.

Подключение уличного светильника с датчиком движения
Подробнее

Датчики движения являются хорошим решением для многих ситуаций: освещение придомовой территории, подъезда, квартиры, частного дома, лестницы и т.д. В любом из этих случаев датчики обеспечат освещение именно в тот момент, когда вы появитесь на этом участке, что является очень удобным и энергосберегающим. Следуя всем правилам подключения и монтажа, вы сможете получить хорошую работу датчика и значительно упростить свою повседневную жизнь.

Подключение датчиков движения : Konnected Help & Support

Монтажная область 1

Справка и поддержка

Введите поисковый запрос здесь…

Введите поисковый запрос здесь…

Купить сейчасОтправить билет

Изменено: пн, 15 августа 2022 г., 14:42

Датчики движения , или, точнее, пассивные инфракрасные (PIR) датчики движения, используют инфракрасный свет для обнаружения больших движущихся объектов (например, человека) внутри вашего дома. Обычно их монтируют в углу комнаты у потолка в жилых помещениях вашего дома. Большинство датчиков движения, устанавливаемых для систем безопасности, работают от источника постоянного тока 12 В и подключаются к четыре провода : два для питания и два для сигнала движения.  Красный и черный провода обычно представляют собой положительный и отрицательный провода питания соответственно. Другая пара проводов может быть любого цвета и передавать сигнал обнаружения движения. Они работают как нормально закрытый (NC) переключатель : когда движение не обнаружено, сигнальная цепь замыкается. При обнаружении движения сигнальная цепь размыкается.

Определите провода для датчика движения

1. Если вы переподключаете существующую систему сигнализации, провода питания вашего датчика движения (красный и черный провода), скорее всего, уже подключены к выходу питания вашей панели сигнализации.
2. Другая пара проводов для сигнала обнаружения движения, скорее всего, подключена к одному из зонных входов на имеющейся у вас охранной панели. Они могут быть подключены к оконечным резисторам на панели сигнализации или во время движения, их необходимо удалить, чтобы преобразование работало правильно. Отсоедините эту пару проводов от существующей сигнализации, удалите и выбросьте резисторы (или сохраните их для другого проекта).

Подключение датчиков движения

Если вашим датчикам движения требуется питание, вы можете получать питание от базы подключенных устройств , если вы питаете устройство правильным напряжением . Большинство датчиков движения и компонентов системы охранной сигнализации работают от 12 В постоянного тока, поэтому в этом случае подключите подключенное устройство к источнику питания 12 В постоянного тока. Затем вы можете получать питание для своих датчиков движения от AUX и AUX в нижней левой части основания устройства.

  Всегда проверяйте напряжение перед подключением электроники!

После того, как вы подключили провода питания датчика движения, подключите сигнальные провода к G (круглый) и зонам 1-5 в нижней правой части платы.

Датчики движения с конфигурируемыми контактами

Большинство датчиков движения систем охранной сигнализации жестко подключены к нормально замкнутому (НЗ) . Некоторые датчики движения имеют как НЗ , так и нормально разомкнутый (НО) контакт. Если ваше оборудование имеет эту опцию, используйте НЗ контакт.

  Следующий шаг: подключение сигнализации

Вы нашли это полезным? Да Нет

Отправить отзыв

Извините, мы не смогли быть полезными. Помогите нам улучшить эту статью своими отзывами.

Связанные статьи

• Питание вашей Konneded Board
• Монтаж и позиционирование
• Подключение оконных и дверных датчиков
• Подключение сирены

Посмотреть все 9Тема 0004 от Breezy Themes

Программное обеспечение службы поддержки через службу поддержки Freshdesk

Как подключить датчик движения к существующему источнику света

БЛОГ

Гораций Хе

Последнее обновление: 9 декабря 2022 г.

Использование активируемого движением света в домах, офисах или общественных помещениях может значительно сократить потери электроэнергии, а также добавить автоматическое освещение без помощи рук. В большинстве случаев выключатель света с датчиком движения является оптимальным решением для использования в помещении, потому что его легко модернизировать и заменить существующий настенный выключатель, а настенный датчик более доступен для пользователей, чтобы иметь возможность ручного управления.

Содержимое

• Шаг 1. Подготовка инструментов для установки
• Шаг 2. Разместите датчик движения
• Шаг 3. Подключите датчик движения к светильнику
• . Шаг 4. Настройка датчика движения

Иногда нам нужно обнаружить движение в более широком диапазоне, когда выключатель света с датчиком движения не справляется с ограниченной областью обнаружения на стене. В этом случае потолочный датчик движения или автономный датчик движения, размещенный на стене, способный обнаруживать людей с углом обзора до 360 градусов с большей зоной чувствительности, прекрасно решит нашу задачу.

Еще одним преимуществом добавления датчика движения, т. е. датчика присутствия, к имеющемуся освещению является то, что вы можете автоматически включать и выключать освещение, которое полностью освобождает руки и подходит для общественных помещений и офисов. Кроме того, потолочный датчик присутствия требует только доступной проводки для установки и более гибок в зависимости от места его размещения, в то время как переключатели настенного датчика должны быть установлены в уже существующую настенную коробку.

Шаг 1. Подготовка инструментов для установки

Прежде чем добавить датчик движения к светильнику, сначала подготовьте эти инструменты, чтобы мы могли ускорить процесс.

• Датчик движения
• Отвертка
• Дополнительно
  • Кусачки: для обрезки проводов при необходимости
  • Разъемы проводов: большинство выключателей света с датчиками движения по умолчанию включают разъемы проводов в комплект принадлежностей
  .
  • Тестер напряжения: для определения горячих проводов и проверки отсутствия напряжения
  • Изоленты: для маркировки горячих проводов
  • Соединительная коробка: для крепления и установки датчика движения

Шаг 2.

Разместите датчик движения

Отключите питание светильника, к которому вы хотите добавить датчик движения. Найдите место, где вы хотите установить датчик движения между источником питания от вашего дома до света.

Установите распределительную коробку и, при необходимости, отрежьте горячий провод и нейтральный провод для установки и фиксации датчика движения.

Теперь размечаем горячий провод и провод нагрузки.

1. Включите питание и используйте бесконтактный тестер напряжения для проверки каждого черного провода в распределительной коробке. Горячий провод имеет питание, но провод нагрузки к вашему свету не имеет питания.
2. Отключите питание и используйте бесконтактный тестер напряжения для подтверждения.
3. При необходимости пометьте горячий провод изолентой.

Шаг 3. Подсоедините датчик движения к светильнику

Схема подключения типичного потолочного датчика движения

Это стандартная схема подключения датчика движения, и вы можете применить почти все подключения, как указано выше.
