Подключить автоматы в щитке: выбор устройства, особенности монтажа и правила проверки установки

Содержание

выбор устройства, особенности монтажа и правила проверки установки

Электрический щиток содержит множество элементов, вроде контакторов, импульсных реле, выключателей нагрузки и, конечно же, автоматов. Все эти устройства модульные и выполняют определенную функцию.

Наша сегодняшняя задача – разобраться с автоматическими выключателями, какое их назначение, какие они бывают, а также, правильное подключение. Это будет полезно тем, кто не слишком искушён в электронике, но задается вопросом, как заменить старый автомат.

Краткое содержимое статьи:

Основные задачи

Автоматические выключатели или простым языком автоматы предназначены для коммутации, или отключения-включения электрической цепи. Специальный рычажок отвечает за включение и выключения электричества. Помимо этого, исходя из названия, он может делать это без участия человека. Автоматическое отключение происходит при превышении током допустимых значений и возникновении короткого замыкания.

Яркий пример – вы включили в сеть несколько мощных электроприборов, вроде утюга, чайника, микроволновой печи, ток превысил допустимые показатели и автомат отключил питание.  В противном случае, могла расплавиться изоляция, возникнуть короткое замыкание.

Кроме этого, стоит учитывать важный момент, которым многие пренебрегают – автомат не защитит от поражения током человека. Его основная функция – держать в сохранности провода, кабели, и электроприборы.

Строение

Автомат является сложным устройством, а в современных моделях присутствуют электронные блок, которые улучшают работу устройства. Классический выключатель содержит клеммы для входа и выхода. Последний соединен с биметаллической пластинкой, которая гнется от нагрева и тем самым выключает изделие.

При коротком замыкании, ток в соленоиде электромагнитного расцепители создает магнитные потоки, которые могут разомкнуть цепь, воздействуя на пружину. В качественных изделиях, все это происходит за доли секунд.

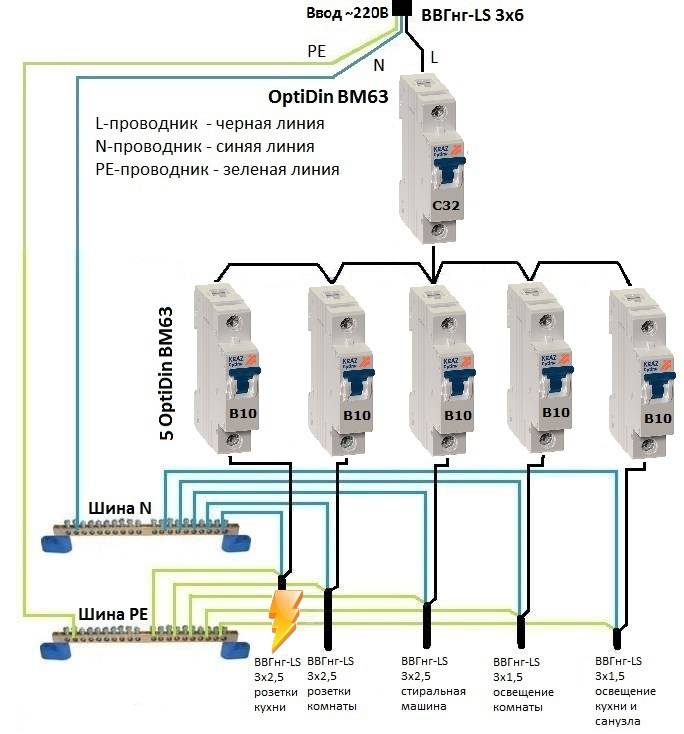

Схемы устройства и подключения автоматов помогут вам разобраться с их принципом работы.

Выбираем изделие

Автоматический выключатель выбирается, исходя из используемых кабелей, а также характера нагрузки. Каждое устройство промаркировано и обозначены основные характеристики работы.

Помимо торговой марки, стоит обратить внимание на номинальное напряжение и частоту, номинальный ток. Номинальная отключающая способность указывает допустимое значения для тока КЗ, которое автомат сможет отключить – обычно, для быта хватит от 4 до 6 кА.

Монтаж и включение

Инструкция, как подключить автомат, предназначена для «неопытных» пользователей – профессиональные электрики справляются с этой задачей очень быстро. Сразу стоит сказать, что в электрических щитках есть специальная рейка, на которой закрепляются выключатели. Поэтому, подготовьте стандартный набор инструментов – отвертки, кусачки, стриппер.

Для начала, обесточьте питание щитка и убедитесь, что напряжение отсутствует – индикаторная отвертка поможет с этим делом. Установите автомат в нужную позицию, и если есть необходимость – поставьте ограничители.

Верхний контакт должен быть соединен с фазой аппарата ввода, а нижний – с фазой цепи, которую нужно «защищать». В случае с двухполюсным выключателем, левая клемма подключается к фазе, а правая – к «нулю». Нижний левый контакт, в свою очередь, уходит на фазу вашей цепи, а правая клемма — на ноль.

Далее, стоит уложить грамотно все кабеля, чтобы входящие были у верхних клемм, а выходящие – у нижних контактов. Пластиковые хомуты помогут объединить все в пучки. Старайтесь не допускать резких поворотов провода, иначе он будет ломаться в этих местах. Также, не должно быть натяжения.

Для подключения автоматов своими руками, подведенные кабеля нужно подготовить – снимаем немного изоляции, поместите в соответствующие клеммы и затяните их. Если используются многожильные провода, используйте специальные наконечники и ни в коем случае, не используйте паяльник для того, чтобы облудить их.

Включите напряжение и проверьте мультиметром, входное и выходное напряжение изделия. Автомат, лучше всего, промаркировать – так вы не запутаетесь, к какой защищаемой цепи принадлежит устройство.

Фото подключения автомата в щитке

Вам понравилась статья? Поделитесь 😉



Подключение автоматов в распределительном щите.

Распределительный щит трудно представить без современных модульных устройств защиты, таких как устройства защитного отключения и автоматические выключатели. Советы профессионалов и практические рекомендации о том, как быстро и безопасно подключить в щиток автоматы. Подключение автоматических выключателей и УЗО в распределительном щите требует определенных знаний. Во-первых, нужно грамотно спроектировать электропроводку, выбрать местоположение, выбрать корпус и комплектующие. Далее выполнить монтаж оборудования и подключить щиток к кабелю электропитания.



Щиток электрический под счетчик и автоматы: выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.



Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.



Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.



При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.



Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

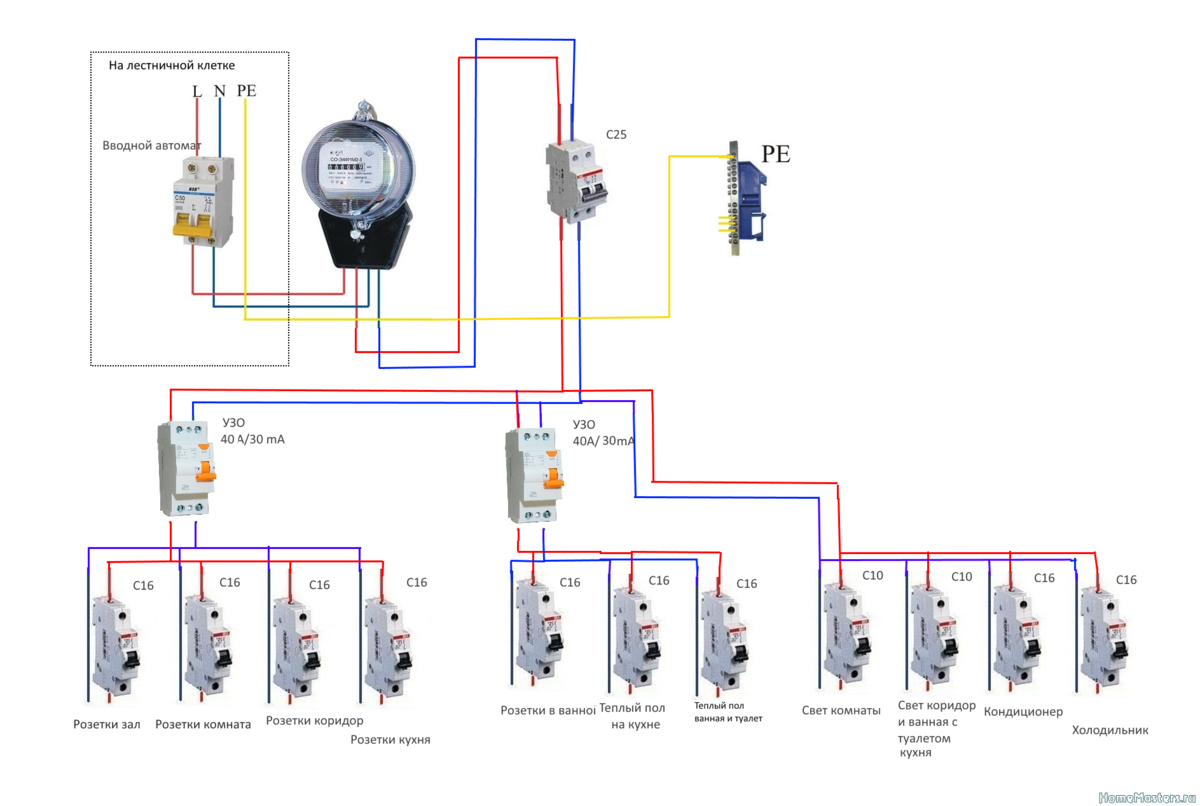

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.



Обычно при монтаже щитка используют:

  • Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома.
    В этом случае питающий кабель заводят на рубильник.
  • Счётчики электроэнергии. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.
  • Устройство защитного отключения (УЗО). УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).
  • Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.
  • Дифавтомат защиты. Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.
  • DIN-рейка. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
  • Соединительные шины. Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.
  • Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.



Подключение автоматов в щитке: вход сверху или снизу

Первое с чего бы начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форуме куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:



3.1.6. Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.



Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем УЗО, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.



Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.





Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например, автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.



Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.



Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса.

С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.



По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.



Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать.



«Залезая» в электрощиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.



Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ.

Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.



Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.



Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например, обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник, и ты знаешь, что нижние контакты без напряжения.



Подключение автоматических выключателей защиты

После того как автомат выбран его необходимо подключить. Подключение автоматических выключателей является не сложной задачей и под силу каждому.



Устанавливаются автоматические выключатели в бокс для автоматов электрических. Для надежного фиксирования автомата в электрощите его садят на специальную din-рейку. Провода в контактных зажимах автомата фиксируются при помощи болтовых контактов.



Во время установки в электрощитах и подключении питающих или отходящих линий, необходимо затягивать болтовые контакты аккуратно, без чрезмерных усилий.

Затягивание контактов не должно сопровождаться с деформацией корпуса автомата, так как это может привести к нарушению положений токоведущих частей внутри корпуса автомата, что может стать причиной чрезмерному перегреву автомата и выходу его из строя даже при незначительных нагрузках.



При подключении автомата необходимо соблюдать общепринятое правило: сверху автомата подключается вход (питание), а снизу подключается выход (нагрузка).



В будущем, когда возникнет необходимость замены, или подключению к рабочему автомату дополнительных проводов, вы всегда будете знать к какому контакту подключена нагрузка и питание.

Перед подключением жил кабеля к зажимам автомата с него снимается внешняя изоляция где-то 10-15 см после чего кабель становится более гибким и легко сгибается внутри электрощита. Это упрощает монтаж особенно если в щите устанавливается много автоматов. Далее с проводов снимается внутренняя изоляция примерно на 5-10мм.

Для необходимости подключения к автомату проводов малого сечения или многожильного провода желательно применять специальные наконечники.



Как подключаются одно-, двух-, трех- и четырехполюсные автоматы

В однофазных сетях напряжением 220 В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы.



  1. К однополюсным автоматическим выключателям подключается только фазный провод — L.
  2. К двухполюсным подключаются оба провода, фазный — L и нулевой провод — N.
  3. Трехполюсные автоматы применяются в 3-х фазных сетях. К зажимам таких автоматов подключают три фазы источника питания L1, L2, L3.
  4. Четырехполюсные автоматы применяются в местах обусловленные правилами ПУЭ. Как правило это четырехпроводные сети с глухозаземленной нейтралью, в которой используется три фазы L1-L2-L3 и нулевой рабочий – N (система TN-S ).



Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:

  • подключение концов жил гибкого многожильного провода без оконцевания;
  • попадание изоляции под контакт;
  • подключение жил разных сечений на одну клемму;
  • пайка концов жил.



Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.





Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.



Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.





Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.



Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.



Пример подключения автоматических выключателей перемычками из разных сечений кабеля:

  1. На первый автомат приходит «фаза» проводом 4 мм2,
  2. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.



Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.





Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.





И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?



При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.



Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.



Как правильно подключить электросчетчик и автоматы

Для безопасной работы вашего щитка применяйте несложные правила:

  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.



Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.





Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.





Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.





Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.



Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.



Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.



Как объединить несколько групповых автоматов в таком случае? Сделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.



Как это сделать:

  1. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  2. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.
