Подсоединение светодиодной ленты: Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Как подключить светодиодную ленту для дома к сети 220В схема. Подключение светодиодной ленты к 220 своими руками.

В этой статье будут рассмотрены различные варианты как подключить светодиодную ленту к бытовой электросети 220 Вольт своими руками. Светодиодные ленты питаются постоянным током с напряжением 12 или 24 Вольта, поэтому их нельзя подключать напрямую в розетку 220V, необходим соответствующий блок питания.

Светодиодная лента, как правило, продается в катушках по 5 метров. Простая схема подключения 5 метров светодиодной ленты к сети 220В будет выглядеть так:

Входные провода блока питания подключаются к сети 220V: коричневый — фаза, синий – ноль, и желто-зеленый — заземление (часто не используется). Выходные провода подключаются к светодиодной ленте. При подключении ленты к блоку питания важно соблюдать полярность: плюс к плюсу, минус к минусу. На шлейфе ленты всегда есть обозначение полярности, провода на катушках с лентой так же маркированы цветом: красный – плюс, черный – минус. Если перепутать полярность – лента работать не будет.

Далее, схемы подключения будут различаться в зависимости от используемых компонентов и количества подключаемой ленты.

Параллельное подключение светодиодной ленты.

При подключении более 5 метров важно помнить: катушки светодиодной ленты подключаются к питанию только параллельно. Последовательное подключение не гарантирует нормальной работы ленты.

Что это значит. Нельзя подключать к концу первой ленты начало второй. При таком подключении, ток для питания второй ленты потечет по токопроводящим дорожкам первой ленты, которые на этот избыточный ток не рассчитаны. Первая лента начнет перегреваться, что значительно сократит срок её службы.

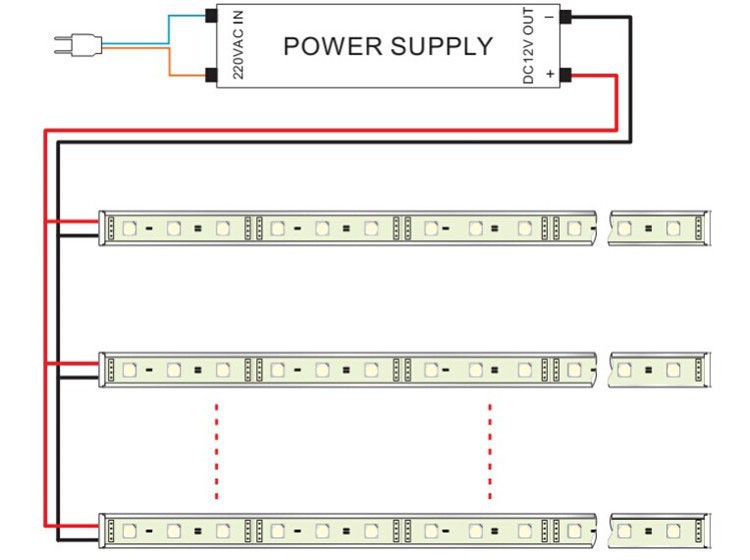

При параллельном подключении, каждый участок ленты подключается к блоку питания независимо от остальных. Для этого достаточно подсоединить каждый участок ленты к блоку питания отдельными проводами.

Есть еще один вариант параллельного подключения светодиодной ленты — протянуть от блока питания одну линию, к которой будут подключаться участки ленты в нужных местах.

Схема такого способа подключения будет выглядеть так:

Потери напряжения

На схеме выше можно заметить, что каждый участок светодиодной ленты подключен к линии с двух сторон. Это необязательное условие, которое поможет избежать некоторых проблем. При использовании мощной светодиодной ленты (14,4W/м и более), по всей длине её участков происходят потери напряжения, которые выражаются в снижающейся яркости свечения ближе к концу участка. А при использовании многоцветной RGB ленты, могут возникнуть искажения цветов. Для устранения данных проблем, каждый участок следует подключать с обеих сторон.

Как подключить светодиодную ленту к диммеру.

Диммеры для светодиодных лент питаются от 12/24V и подключаются к цепи между блоком питания и светодиодной лентой. К выходу блока питания подключается вход диммера, затем к выходу диммера подключается светодиодная лента. Важно помнить о соблюдении полярности. Рассмотрим схему, как подключить светодиодную ленту для дома к диммеру:

Мощность диммера должна быть достаточной для подключения необходимого количества ленты. Если же мощность диммера меньше суммарной мощности подключаемой ленты – необходимо использовать усилитель.

Схема подключения светодиодных лент с усилителем.

Мощности диммера для светодиодных лент бывает недостаточно, тогда вместе с диммером используется усилитель. К диммеру подключается лента, суммарной мощностью, не превышающей мощность диммера, затем выход диммера подключается к входу (“Input”) усилителя. К выходу (“Output”) усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты. Рассмотрим схему подключения светодиодной ленты к усилителю своими руками:

Таким образом, с помощью усилителей можно подключить любое количество ленты к одному диммеру.

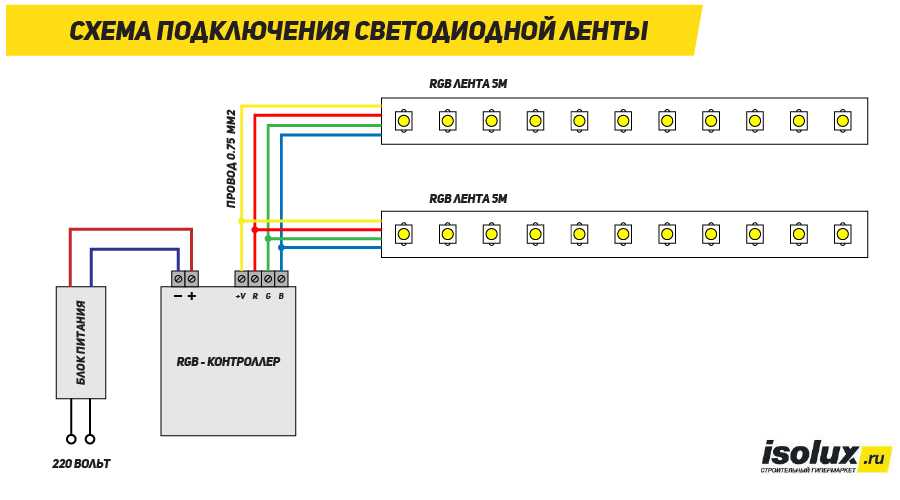

Подключение многоцветной светодиодной RGB ленты.

Обязательным условием, при использовании RGB ленты, является наличие RGB контроллера. В отличие от одноцветной ленты, светодиодная лента RGB подключается четырьмя проводами, а не двумя. Это обусловлено спецификой работы такой ленты – в каждом диоде находятся три кристалла разных цветов: красный (R — red), зеленый (G — green) и синий (B — blue). Три провода отвечают за управление соответствующими цветами, четвертый отвечает за питание. Смешивая эти три цвета в разных пропорциях, можно добиться практически любых оттенков. Таким смешением и занимается RGB контроллер. Провода светодиодной ленты RGB обычно маркированы цветами: красный – R, зеленый – G, синий – B, черный или белый – питание «+». На шлейфе ленты так же всегда имеется маркировка. Четыре провода RGB ленты подключаются к соответствующим разъемам RGB контроллера, контроллер подключается двумя проводами к блоку питания.

Необходимо помнить, что мощность RGB контроллера, как и в случае с диммерами, должна быть достаточной для подключения необходимого количества светодиодной ленты.

Подключение RGB усилителя.

Если мощности RGB контроллера недостаточно для подключения всей необходимой ленты, используется RGB усилитель. Принцип подключения такой же, как и в случае с одноцветным усилителем, но с поправкой на 4 контакта у RGB ленты. К RGB контроллеру подключается светодиодная лента, суммарной мощностью, не превышающей мощность контроллера, затем выход RGB контроллера подключается к входу (“Input”) RGB усилителя. К выходу (“Output”) RGB усилителя подключается оставшаяся лента, если её суммарная мощность не превышает мощность усилителя. Затем к входу питания (“Power”) усилителя подключается блок питания 12V. Это может быть второй отдельный блок питания или подключение к первому блоку питания, если его мощности достаточно для питания всей ленты.

Таким образом, с помощью RGB усилителей можно подключить любое количество RGB ленты к одному RGB контроллеру.

Подключение управляемой ленты SPI.

Для использования управляемой SPI ленты необходим специальный SPI контроллер. На управляемой ленте имеются 4 контакта: DIN+ (сигнал управления), +12V (питание «+»), и два контакта GND (земля, питание «–»). DIN+ , +12V и один GND подключаются к соответствующим выходам SPI контроллера, а +12V и второй GND каждой катушки подключаются к соответствующим выходам блока питания. Следует обратить внимание на стрелки на управляемой ленте – они указывает направление сигнала, порядок подключения таких лент должен соответствовать направлению сигнала.

Подключение светодиодной ленты своими руками: схема…

ОБЩИЕ ПРАВИЛА ПРИ ПОДКЛЮЧЕНИИ

1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.
2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.
3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.
4. Определиться со схемой включения светодиодных лент.

Для одноцветных лент:

— схема последовательного включения светодиодных лент (до 5 метров общей длины):

— схема параллельного включения:

Для многоцветных лент:

— схема последовательного включения:

— схема параллельного включения:

5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

6. Очень аккуратно обращаться со светодиодными лентами.

Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

ПОШАГОВАЯ ИНСТРУКЦИЯ

Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов. Резка светодиодной ленты
2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей. Зачистка ленты
3. Устанавливаем коннектор.

   Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.

4. Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора.
5. Проверьте прочность соединения перед установкой.
6. Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента.Соединение кабелей

   Провода необходимо спаять между собой.

   Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.

   Термоусадочные трубки

   После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно.

   Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.
   Соединение ленты и котактов

   Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.

   Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

СИСТЕМА ПОДКЛЮЧЕНИЯ К USB

Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

УСТАНОВКА RGB ЛЕНТЫ

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

КАК ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ В АВТО

Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

Подкючение одноцветной светодиодных ленты

Подкючение RGB светодиодных ленты

Как подключить светодиодные ленты за 60 секунд

Светодиодные ленты потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.

Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.

Если это вы, то вам, вероятно, потребуется сделать надрез на каком-то этапе вашего проекта светодиодного освещения.

С подключаемыми светодиодными лентами это просто и доступно каждому.

В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.

Краткое пошаговое руководство по подключению нескольких ленточных светильников

1. Перед запуском отключите ленточные светильники от сети.
2. Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
3. Решите, нужен ли вам прямой разъем или разъем под углом 90 градусов.
4. Используйте стандартные ножницы для резки по заданной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
5. В каждой секции световой ленты должно быть равное количество медных секций. Это необходимо для того, чтобы контакты разъема работали.
6. Приготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
7. Аккуратно вставьте каждую секцию световой полосы в разъем.
8. Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
9. Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
10. Подсоедините ленточные светильники и проверьте наличие света с обеих сторон соединения.
11. Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.

*Профессиональная насадка Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.

Как соединить светодиодные ленты

Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.

Наряду с разъемом без зазоров и перемычкой вам может понадобиться угловой разъем для поворота на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.

Штыревые соединители без зазоров

Использование штыревых соединителей без зазоров позволяет обеспечить непрерывную работу светодиодов без появления больших зазоров.

Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов. Большинство 4-контактных разъемов, но вы можете встретить 2 пин и 5 пин тоже.

Еще одно замечание, на которое следует обратить внимание, это размер ширины вашей полосы света . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.

Wenhsin — 4-контактные разъемы для светодиодных лент RGB

Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Соединители соединительных шнуров

Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой зазор между секциями световой ленты.

Эти зазоры идеально подходят для угловых поворотов или для небольших зазоров под кухонными шкафами.

JACKYLED — 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент

Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.

Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.

Это может решить вашу задачу по созданию полосы света. Если вы получите неправильное количество контактов в разъемах, вы не получите идеального результата.

Где резать светодиодные ленты

Рулон или секция вашей светодиодной ленты будут иметь маркировку медных секций через каждые несколько дюймов внутри ленты.

Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.

Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов. Они делают это через Независимый контроль.

В этих продуктах используются чипы для изменения цвета, которые используют весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.

Лучший выбор

Govee ‎H61251 — светодиодная лента RGBIC с изменением цвета

Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Похожие статьи…

Какая двухсторонняя лента лучше всего подходит для светодиодной ленты

Светодиодная лента свисает или падает? Использование двусторонней ленты — это то, что вы можете быстро добавить, чтобы обрести душевное спокойствие и прочное соединение светодиодных лент.

Лучшие светодиодные светильники для вашей спальни в 2023 году

Зажги! Так легко добавить удивительные огни в вашу комнату. Вам нужен цвет, диммирование, таймеры и что-то простое в установке? Я понял тебя…

9 лучших беспроводных светодиодных светильников для дома

Это правда, не все лампочки должны иметь провода! Вот полное руководство по беспроводным светодиодным светильникам для дома и лучшим вариантам, доступным на сегодняшний день.

Как правильно починить светодиодную ленту

Не знаете, что не так с фарами, когда они не загораются? Вот некоторые из наиболее распространенных причин этой проблемы и способы ее устранения.

Как заставить светодиодную ленту выглядеть непрерывной

Не позволяйте зазорам между светодиодными лентами испортить внешний вид вашего помещения. Узнайте, как вы можете скрыть эти уродливые участки с помощью простых самодельных исправлений!

5 простых шагов, чтобы добавить светодиодную подсветку за телевизором

Превратите свою гостиную в настоящий кинотеатр с телевизором с подсветкой. Это проще, чем вы думаете…

Как установить светодиодную ленту — большие проекты

Перейти к содержимому

Как установить светодиодные ленты длиннее 5 метров?

Многие поставщики светодиодных лент продают свою продукцию только в стандартных 5-метровых бобинах. Очень часто эти компании не обладают глубокими знаниями или опытом работы со светодиодными лентами и не могут дать своим клиентам совет по установке.

Здесь, в InStyle, мы можем помочь вам с вашим проектом от начала до конца — мы даже нарисуем для вас индивидуальные эскизы проводки, которая вам понадобится для питания и управления вашей светодиодной лентой!

Один из наиболее часто задаваемых нам вопросов: «Как установить более 5 м светодиодной ленты?»

Итак… давайте посмотрим на решение для этих больших установок:

Максимальная длина

Светодиодные ленты обычно изготавливаются в рулонах по 5 м, так как это примерно максимальная длина, которую вы можете установить в одну непрерывную длину без падение напряжения ближе к концу катушки. Еще немного, и светодиоды в конце барабана будут менее яркими, чем те, что расположены рядом с блоком питания.

(На самом деле, наш опыт показывает, что на самом деле можно установить около шесть метров одноцветной светодиодной ленты в одну непрерывную длину, прежде чем ваш глаз заметит падение напряжения и последующую потерю яркости. Это может зависеть зависит от типа используемой светодиодной ленты; светодиодные ленты на 24 В лучше пропускают ток, поэтому более длинные ленты менее подвержены падению напряжения. Светодиодные ленты в катушках двойной длины — это означает, что вы можете разместить до 10 м длины без падения напряжения!)

(Если вам нужны инструкции по подключению светодиодных трансформаторов, приемников и контроллеров, то почему бы не заглянуть на нашу страницу поддержки по подключению светодиодных лент?)

---



Как подключить светодиод полосы света параллельно

Ключом к установке светодиодной ленты длиной более 5 м является параллельное подключение светодиодных лент к трансформатору. Вам интересно, нужен ли вам трансформатор для каждой светодиодной ленты длиной 5 м, которую вы планируете установить? Ну, нет! Вы можете подключить несколько лент к одному трансформатору — при условии, что общая мощность вашей светодиодной ленты не превышает выходную мощность трансформатора.

Вот несколько основных советов по подключению 3 х 5 м катушек одноцветных светодиодных лент. (Просто пример — вы должны использовать тот же общий подход для любой установки катушки длиной более 5 м.)

Как мы уже говорили, вы не можете просто соединить катушки вместе с одним пусковым проводом. (сквозь) — так как это, безусловно, приведет к значительному падению напряжения по длине ленты. Вместо этого подсоедините три катушки к трансформатору по отдельности, используя три пусковых провода, затем установите их на место так, чтобы концы стыковались близко друг к другу, без зазоров, чтобы свет был непрерывным, а три полоски светодиодной ленты выглядели как одна катушка. .

Для пусковых проводов следует использовать 2-жильный кабель толщиной 1,5 мм. Это позволит вам разместить светодиодные ленты на расстоянии до 15 м от трансформатора.

Следуйте этим рекомендациям по подключению, и яркость ваших светодиодных лент будет неизменной от начала до конца.



---



Как установить светодиодную ленту в прямоугольник?

Планируете ли вы установить светодиодные ленты по всей гостиной прямоугольной формы? Вы задаетесь вопросом, как лучше всего это сделать и сколько кабелей вам понадобится? Хорошо, вот схема подключения, которая поможет.

Не забывайте, что InStyle может предварительно разрезать и припаять светодиодную ленту. Сообщите нам необходимую длину при размещении заказа. Мы также можем добавить соединительные кабели и промаркировать все для упрощения установки.

Две светодиодные ленты не всегда означают два кабеля обратно к трансформатору и приемнику — как вы можете видеть на этой схеме подключения.

---



Можно ли прокладывать светодиодную ленту в кольцевой магистрали?

Да, можете.

Если вы подключите свои светодиодные ленты к кольцевой магистрали, вы сможете соединить примерно 10 метров ленты за один раз. (Так что это в два раза больше обычной длины 5 м).
