ВСЕ О ПРОХОДНЫХ ВЫКЛЮЧАТЕЛЯХ — СХЕМЫ ПОДКЛЮЧЕНИЯ, СРАВНЕНИЕ, ВИДЕО

Все хотят много света и чтобы было удобно включать. Как это сделать? Ответ прост — проходные выключатели. Переключатели, импульсные реле, дистанционные выключатели, с распайками и без — все это в одном месте.



Итак, что такое проходной выключатель?



Проходные выключатели — это способ включения света из нескольких мест. Точнее это когда свет можно в одном месте включить, а в другом выключить. Например, в начале и в конце коридора, на лестничных пролетах или в спальне, когда выключатель света устанавливается при входе и возле кровати.



Если ваши выключатели позволяют включать свет из мескольких мест, то они проходные по определению и не важно по какой схеме они сделаны, на переключателях, импульсных реле или дистанционных выключателях. Далее будут рассмотрены основные схемы включения и их достоинства и недостатки.

Проходная схема включения на переключателях



Начнем с классики. Самый часто используемый, но не самый простой, способ это схема на переключателях. В отличии от выключателя, который разрывает и замыкает цепь переключатель перекидывает контакт с одной клеммы на другую.



Используя в пару таких переключателей легко сделать включение света из двух мест. Однако если придется добавить еще один или два, то схема приобретает очень хитроумный вид. В ам придется тянуть шлейфы от каждого выключателя.



Схема подключения одноклавишного проходного из 2-х мест



Схема подключения одноклавишного проходного из 3-х мест



Схема подключения двухклавишного проходного из 2-х мест





Проходная схема включения на импульсных реле



Перейдем к схеме на импульсных реле. Здесь разделяется шина питания и шина управления. Шиной питания, к которой подключены лампочки занимается реле, которому приходят сигналы по шине управления, к которой подключены кнопки.





Большой плюс по сравнению с переключателями — здесь не приходится заниматься сложной комбинаторикой и путаться в проводах. Схема очень логичная и понятная.



Также эта схема позволяет одинаково эффективно включать разные типы освещения (светодиодное, газоразрядное и тп) и включать большую нагрузку правильно подобрав номинал импульсного реле. А в ситуациях, когда пусковой ток сильно превышает номинальный, реле по определению выигрывают у выключателей и переключателей.



Отдельные производители утверждают, что экономия может доходить 40% сравнению со схемой на переключателях.



Схема управления освещением из 4-х мест на импульсном реле







Проходная схема включения на дистанционных выключателях



Глядя на схему управления освещением на дистанционных выключателей, их еще называют радиовыключателями или беспроводными, говорить даже особо не о чем — светильник подключается через блок управления, который управляется по сигналу с выключателя.





На вход блока управления подается напряжение 220В. К выходу подключается светильник или группа светильников, которые будут включаться вместе по сигналу с радиовыключателя.



После этого в память блока управления прописываются коды выключателей нажатием на кнопку блока и клавишу выключателя. Таких выключателей можно поставить сколько угодно и где угодно, единственное ограничение — это память блока управления, куда записываются коды выключателей. Тут, как говорится, читайте инструкцию.



Схема управления освещением из 2-х и более мест на дистанционных выключателях







Преимущества схемы включения на дистанционных выключателях



Применение дистанционного управления позволяет сократить время и расходы на монтаж систем освещения более чем в 2 раза.



1. Минимум проводки. Электропроводка останется только там, где это реально необходимо
2. Минимум соединений. Сокращения числа распаечных коробок и соединений проводов
3. Минимум работы по установке и подключению. Сокращение работ по прокладке электропроводки и времени на монтаж
4. Гибкость и адаптивность. Добавить, убрать, переставить, поменять схему включения можно в любой момент

Схема управления 2-я линиями освещения из 2-х и более мест на дистанционных выключателях







Остались вопросы?



Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:

Тел.: +7 (495) 151-00-74 доб. 101

E-mail: [email protected]

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

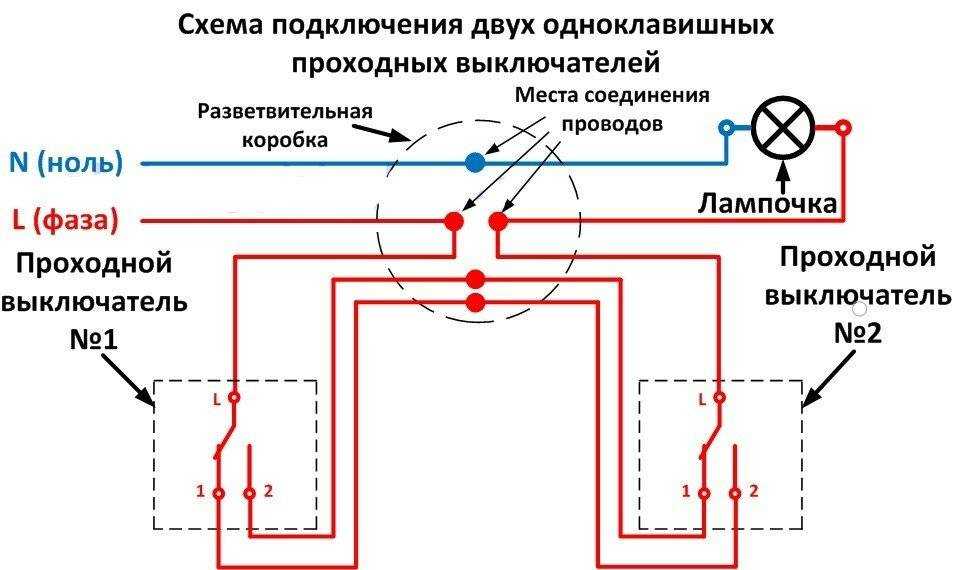

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) — фаза

• синий — ноль

• желто зеленый — земля

или второй вариант:

• белый (серый)

• коричневый

• черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• фаза с автомата должна приходить на общий проводник первого выключателя

• и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

• два остальных вспомогательных проводника, соединяются между собой в распредкоробке

• ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.   На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно.

При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Видео по теме

Источники

• https://YaElectrik.ru/elektroprovodka/chto-takoe-prohodnoj-vyklyuchatel
• https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
• https://psk-remont.ru/2018/03/09/%D0%BF%D1%80%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%B2%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87/
• https://ProFazu.ru/provodka/ustanovochnye/prohodnoj-vyklyuchatel.html
• https://FishkiElektrika. ru/podklyuchit-prohodnoy-vyklyuchatel

Как подключить 2-позиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, – это схема подключения для лестничного освещения . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Лестничное освещение дома или в любом другом месте, если на то пошло, обычно осуществляется с помощью чего-то, что называется двухпозиционным выключателем. В настоящее время на рынке существует множество различных типов переключателей, и немногие из них могут использоваться напрямую для двухстороннего соединения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать Проводка двухпозиционного выключателя с обычными бытовыми выключателями. Двустороннее коммутационное соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двухпозиционный переключатель может управляться независимо от любого переключателя, что означает, что независимо от положения другого переключателя (ВКЛ/ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода выполнения 2-проводного переключающего соединения один из них 2-проводное управление  и другой 3-х проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в видео , приведенном в конце этой статьи.



Компоненты, необходимые для подключения двухпозиционного переключателя

• Два двухпозиционных переключателя
• Лампа
• Источник питания переменного тока
• Соединительные провода



2-позиционный переключатель Подключение с использованием двухпроводного управления

Это первый метод создания двухстороннего коммутационного соединения, это

старый метод . Если вы собираетесь установить новый, используйте три метода управления проводом.



Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза/фаза подключена к общему проводу первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание:  При двухпроводном методе управления, когда переключатели находятся в противоположном состоянии  , свет будет находиться в состоянии OFF , как показано на схеме ниже:

 Выход в состоянии ON такой же, как и таблица истинности вентиля Ex-nor, приведенная ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	1
0	1	0
1	0	0
1	1	1

Где 0 соответствует состоянию ВЫКЛ, а 1 соответствует состоянию ВКЛ.



Как подключить 2-позиционный переключатель Проводка с использованием трехпроводного управления метод управления. Этот метод широко используется в настоящее время, так как он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя ниже , общий провод обоих выключателей закорочен. PIN1 обоих выключателей подключен к фазе или проводу под напряжением, а PIN2 обоих выключателей подключен к одному концу лампы. Другой конец Лампы подключен к нейтральной линии источника питания переменного тока.

Примечание:  В 3-проводном методе управления, когда переключатели находятся в том же состоянии , свет будет находиться в состоянии ВЫКЛ , как показано на схеме ниже:

Условие получения выхода в состояние ON такое же, как и таблица истинности вентиля Ex-or, приведенная ниже:

Переключатель 1	Переключатель 2	Состояние лампы
0	0	0
0	1	1
1	0	1
1	1	0

Где 0 соответствует состоянию OFF, а 1 соответствует состоянию ON.



Применение двухпозиционного переключателя:

• В основном на лестничных клетках.
• Ошибочное срабатывание оборудования безопасности/защиты цепи.
• Большая комната с двумя входными/выходными воротами.
• Для управления любыми устройствами переменного тока, такими как вентилятор или освещение, из двух мест, таких как вход и выход.



Как подключить коммутаторы последовательно?

В сегодняшнем учебном пособии по базовой домашней электропроводке мы узнаем , как подключить и соединить два выключателя последовательно  , чтобы управлять и управлять одной точкой освещения.

В основном, это не предлагаемый метод последовательного подключения однопозиционных выключателей, поскольку при обычной установке электропроводки используется параллельное или последовательно-параллельное соединение. В некоторых случаях это может показаться бесполезным подключением, но есть некоторые возможности, когда мы должны управлять одной нагрузкой из двух мест, в то время как оба переключателя должны быть включены, чтобы управлять нагрузкой.

• Запись по теме: Как подключить коммутаторы параллельно?

Прежде чем перейти к подробностям, мы рассмотрим основную конструкцию и механизм работы одностороннего переключателя

(двухпозиционный в Северной Америке ) , который показан на рисунке ниже:

Ниже приведен простой шаг. пошаговое руководство со схемой и схемой подключения, которая показывает , как подключить однопозиционные переключатели последовательно?

Требования:

• Однопозиционные переключатели (SPST = Single Pole Single Through) x 2 Нет
• Лампа (лампочка) x 1 Нет
• Короткие отрезки кабеля x 4 Нет


Порядок действий:

Подключите два однопозиционных выключателя, лампочку последовательно к источнику питания, как показано на рис. ниже. Имейте в виду, что оба переключателя S ₁ и S ₂ должны быть замкнуты для замыкания цепи.

Если есть несколько выключателей, соединенных последовательно с электроприборами, например, световой точкой, все они должны быть в положении ВКЛ, чтобы управлять нагрузкой. Если один из одиночных переключателей разомкнут, то схема работать не будет.

Щелкните изображение, чтобы увеличить его

Цепь замкнется, только если оба переключателя находятся в положении ON. Другими словами, если один из переключателей разомкнут или находится в положении OFF, лампочка не будет светиться. То же самое относится и к другим нагрузкам, которые соединены последовательно для управления двумя односторонними переключателями.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Ниже приведены различные положения однопозиционных переключателей и световой точки при последовательном соединении.

Нажмите на изображение, чтобы увеличить

Переключатели в серии Различные положения переключателей и лампочки

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифровой логики И вентиля, приведенной ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	0 = ВЫКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВЫКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВЫКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Проще говоря, есть четыре положения переключения, и если оба переключателя находятся в положении ON, лампочка будет светиться. С другой стороны, если один из переключателей находится в положении OFF, ток в цепи не будет течь, поскольку цепь ведет себя как разомкнутая цепь, поэтому лампочка не будет светиться. Несмотря ни на что, все остальные подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.

На следующем рисунке показаны все положения переключателей, последовательно соединенных с лампочкой. Это ясно показывает, что лампочка горит, когда оба переключателя находятся в положении ON. Если какой-либо из переключателей находится в положении OFF, лампочка не будет светиться.

Вот короткая версия видео:

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Полезно знать:

• Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
• Последовательное подключение не является предпочтительным способом подключения бытовых приборов, вместо этого более надежным является метод параллельного или последовательно-параллельного подключения.
• Для такого типа проводного соединения требуется меньше проводов и кабелей.
• Не надежный и удобный способ подключения.
• Используйте это проводное соединение только тогда, когда это необходимо.

Предупреждение:

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практический опыт работы и умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
