Переменный и постоянный ток – в чем отличие?

• Главная /
• Блог /
• ПЕРЕМЕННЫЙ И ПОСТОЯННЫЙ ТОК – В ЧЕМ ОТЛИЧИЕ?

05

August

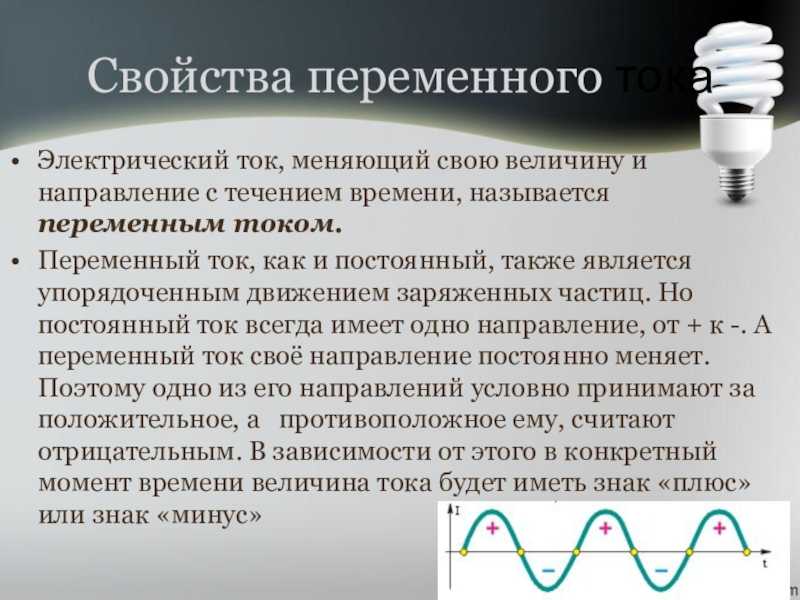

Переменный ток — это ток, который периодически меняет значение и направление во времени. В этой форме электрическая энергия передается по линиям электропередач и поставляется промышленным и бытовым потребителям. Обычное электричество, поступающее от розетки для питания бытовой нагрузки, является переменным током (AC).

Постоянный ток — это тип электрического тока, который протекает всегда в одном направлении и имеет неизменное значение. Он относится к потоку электроэнергии, полученной от аккумуляторов, солнечных панелей и т.

д. Ток, протекающий в фонарике или другом приборе, работающем от батареек, постоянен (DC).

Содержание статьи:

1. Основные характеристики цепей постоянного и переменного тока
2. Вычисление постоянного и переменного тока
3. Постоянный и переменный ток: преимущества и недостатки
4. Преобразование тока из постоянного в переменный

Основные характеристики цепей постоянного и переменного тока

Как возникает электрическая энергия (сокр. э/э) и что это такое? Как известно из курса школьной физики, все вещества состоят из молекул, которые, в свою очередь, состоят из атомов. Вокруг ядра атома вращаются электроны, избыток которых образует отрицательный «-» электрический заряд, а недостаток — положительный «+» заряд. Нейтральный атом, отдавая или приобретая электроны, становится заряженным и называется ионом.

Электрический ток — это направленное (упорядоченное) движение электронов или ионов.

Обозначается I и измеряется в амперах (А). Для возможности вычисления рассмотрим, чем отличается постоянный ток от переменного и ознакомимся с характеристиками их электрических цепей:

1. Напряжение, ЭДС. Для возникновения электричества в проводе, необходимо, чтобы на концах проводника были разные электрические потенциалы. Эту разность потенциалов характеризует напряжение, обозначаемое U и измеряемое в вольтах. Напряжение является основной характеристикой электрического поля. Чтобы получить непрерывный постоянный ток, нужен источник электродвижущей силы (ЭДС). В гальванических элементах или аккумуляторах ЭДС создается в результате химических реакций.
2. Другим важным параметром является сопротивление (R, Х, Ом), характеризующее свойство проводника препятствовать протеканию электроэнергии. Сопротивление зависит от материала проводника, его температуры, сечения и длины.
3. Мощность. Превращение электричества, например, в тепловую энергию, называется работой тока. Эту работоспособность оценивают мощностью, которая есть не что иное, как расход энергии за 1 сек.

• В сети DC, имеющей только активные сопротивления, мощность является активной и вычисляется по формуле: Р = UI, ватт. Р характеризует бесполезные потери энергии, например, на нагрев проводника.
• В сети AC на участках с индуктивными элементами возникает реактивная мощность Q. Она не расходуется необратимо, а лишь временно накапливается в магнитном поле и совершает колебания между источником питания и реактивной частью цепи. Определяется по формуле: Q=IUL вольт-ампер реактивных (вар).
• Полная мощность для последовательной цепи AC вычисляется по выражению: S=UI, В*А.
• Переход электроэнергии в любой другой вид энергии, например в световую, механическую, тепловую, сопровождается лишь активной составляющей, реактивная считается бесполезной, а в некоторых ситуациях даже вредной.

В чем еще отличие переменного тока от постоянного, кроме вышеперечисленного? В синусоидальной (переменной) цепи электроны сначала движутся вдоль провода в одну сторону, затем на момент останавливаются и движутся в обратном направлении. Такие колебания повторяются с определенной частотой. В энергосистеме Украины стандарт составляет 50 циклов в секунду, то есть I переменный имеет частоту 50 Герц.

Вычисление постоянного и переменного тока

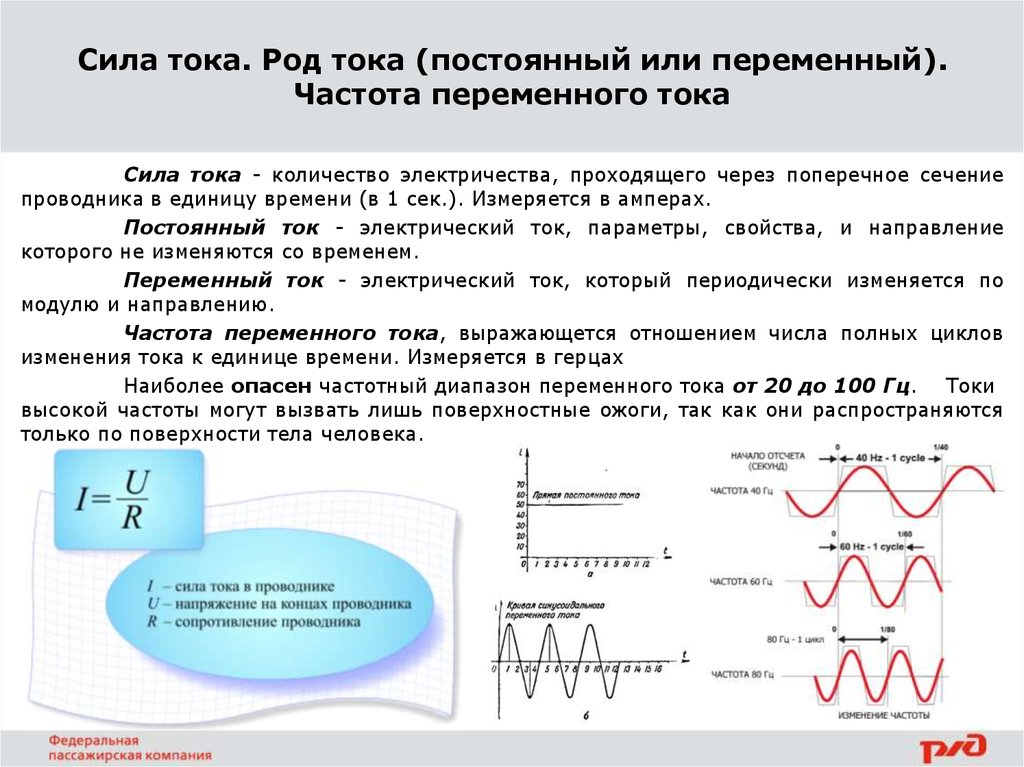

Постоянный ток (direct current, DC) в амперах можно вычислить по закону Ома для участка цепи:

I=U/R.

Цепи переменного тока (alternating current, AC) имеют не только активные, но и индуктивные компоненты, тогда закон Ома обобщается, и расчетная формула содержит комплексные значения:

I=U/Z,

где Z — полное сопротивление, равное Z=√R2+X2.

Существует два вида alternating current: 1-фазный и 3-фазный. Трехфазный AC применяется для транспортировки э/э высокого напряжения. Когда он направляется в бытовую розетку, он превращается в одну фазу вместе с преобразованием напряжения.

Постоянный и переменный ток: преимущества и недостатки

 DC имеет ряд достоинств и недостатков.

Преимущества:

• отсутствует опережение или задержка current, протекающего к нагрузке, при включении в цепь, например, конденсатора;
• не вырабатывается реактивная мощность — вся э/э поступает к нагрузке без потерь;
• обеспечивается возможность хранить электричество, например, в аккумуляторах.

Недостатки:

• значительные потери мощности при транспортировке э/э, особенно на большие расстояния;
• постоянное напряжение сложнее преобразовывать — для передачи э/э необходимо сначала преобразовать ее в переменную форму, а потом снова в постоянную. По этой причине оборудование для преобразования DC напряжения дороже, чем оборудование для AC;
• DC трудно прервать — к постоянному I всегда прикладывается постоянное U. При высоком напряжении в момент отключения может возникнуть дуга, при этом существует риск поражения электричеством;
• сильная коррозия проводов и изоляторов из-за электростатической индукции и электрической коррозии.



AC также имеет как преимущества, так и недостатки.

Преимущества:

• меньшие потери мощности при транспортировке на высоком напряжении, особенно при передаче э/э на большие расстояния, например, от электростанции в город;
• легко преобразовывать с помощью трансформаторов, что делает его более подходящим для электроснабжения бытовой и коммерческой инфраструктуры;
• легко выключается во время подачи э/э — напряжение мгновенно падает до нуля;
• можно использовать без учета разноименности полюсов (плюса и минуса) в бытовой электросети (розетке), что упрощает подключение и эксплуатацию устройств.

Недостатки:

• для транспортировки требуется более высокое напряжение, чем эксплуатационное;
• наличие потерь в виде реактивной мощности в результате воздействия катушек и конденсаторов — в итоге не вся э/э проходит через нагрузку, а некоторая мощность вырабатывается, просто путешествуя туда и обратно между нагрузкой и генератором;
• изоляцию и оборудование необходимо выбирать с учетом динамического и термического воздействия апериодической составляющей alternating current — его максимальное значение в √2 раза превышает рабочее;
• в AC направление тока постоянно меняется, поэтому когда в цепь включают конденсатор или катушку индуктивности, происходит задержка или опережение тока, протекающего к нагрузке, в зависимости от поведения напряжения.

Преобразование тока из постоянного в переменный

Рассмотрим преобразование DC в AC на примере работы солнечной электростанции. Солнечные панели генерируют постоянный электрический ток (DC) благодаря фотоэлектрической технологии. Для возможности потребления выработанной электроэнергии нагрузкой или подачи в энергосистему, необходимо преобразовать ее к параметрам промышленной, бытовой или общей электросети. Для преобразования DC на выходе солнечной панели или от аккумуляторной батареи в AC, на СЭС применяются инверторы.

Современные инверторы способны организовать полноценный цикл работы солнечной электростанции, объединяя управление фотоэлектрическими модулями, аккумулятором, общей сетью и нагрузкой через себя. В итоге пользователь может рационально использовать солнечную энергию, программируя режимы потребления, аккумулирования и передачи перепроизводства э/э в общую сеть.

Если у вас появились вопросы по производству, преобразованию и применению солнечной энергии, обращайтесь к специалистам Solar Garden.

Последние новости

Постоянный и переменный ток в освещении

Постоянный и переменный ток в освещении

Без электричества невозможно представить современный мир. Всё, к чему мы так привыкли: освещение, бытовые приборы, компьютеры, телевизоры – так или иначе связано с электропитанием. Но одни приборы работают от переменного тока, а другие – питаются от источников постоянного тока.

От этого зависит возможность их работы, а иногда и целостность, если подключение неправильное.

Что такое постоянный ток?

Электрический заряд или электроны движутся в одном направлении, всегда начиная с генератора, который является началом линии, и до конца линии, которая является электрическим оборудованием.



Что такое переменный ток?

Переменный – это ток, который меняет величину и направление. Причем, в равные промежутки времени. В случае подключения электрической лампочки к сети переменного тока плюс и минус на ее контактах будут меняться местами с определенной частотой или иначе, ток будет менять свое направление с прямого на обратное.

Применение постоянного тока:

·        Различные виды техники (бытовая, промышленная)

·        Автономные системы (бортовые системы автомобилей, летательных аппаратов, морских судов или электропоездов, общественный транспорт: трамваи и троллейбусы)

·        Электронные устройства (электрофонари, игрушки, аккумуляторные электроинструменты и др.)



Бытовые приборы работают на постоянном токе, но в розетки сети в квартире приходит переменный ток. Практически везде постоянный ток получается путем выпрямления переменного.

Ученые доказали недавно: передавать постоянный ток выгоднее. Снижаются потери излучения линии.

Переменный ток чаще всего используется тогда, когда присутствует необходимость его передачи на большие расстояния.

Применение переменного тока:

·        Жилые дома и предприятия

·        Инфраструктурные и транспортные объекты

Электричество и свет

ФОТО 3

Лампы накаливания

·        У лампочки Ильича на постоянном токе не будет пульсаций света и шума от работы. На переменном — лампа может гудеть из-за того, что спираль работает как электромагнит, сжимаясь и растягиваясь дважды за период.

Люминесцентные лампы

·        Эти приборы нельзя включать напрямую в сеть. Для нормальной работы лампе нужен пуско-регулирующий аппарат (ПРА). В простейшем случае он состоит из трёх деталей: стартёра, дросселя и конденсатора. Последний нужен не самой лампе, а остальным потребителям в сети, так как он улучшает коэффициент мощности и фильтрует помехи, создаваемые лампой.

·        Прибор питается от переменного напряжения 220 вольт, которое находится в бытовой сети, но токи в ней протекают разные. Можно запитать лампу и постоянным (с ограничением тока). Но предпочитают переменный. Он проще в реализации и электроды при этом изнашиваются равномерно.

Светодиодные лампы

·        Светодиод требует для работы небольшое постоянное напряжение (около 3.5 В) и ограничитель тока. Схемы светодиодных ламп весьма разнообразны: от простых до довольно сложных. Самое простое — последовательно со светодиодами поставить гасящий резистор. На нём упадёт лишнее напряжение, он же будет ограничивать ток. Такая схема имеет низкий КПД, поэтому на практике вместо резистора ставят гасящий конденсатор. Он также обладает сопротивлением (для переменного тока), но на нём не рассеивается тепловая мощность. По такой схеме собраны самые дешёвые лампы. Светодиоды в них мерцают с частотой 100 Гц. На постоянном токе такая лампа работать не будет, так как для него конденсатор имеет бесконечное сопротивление.

Прожекторы

Для создания яркого направленного освещения используются специальные устройства – прожекторы. Они комплектуются мощными источниками света и поставляются в прочных корпусах из металла и пластика.

Устройства бывают:

·        Заливающие

Предназначены для равномерного освещения крупных сооружений: домов, стадионов, сцен

·        Акцентные

Используются для подсветки и выделения светом объектов и их частей

·        Сигнальные

Служат для передачи информации на расстоянии

·        Дальнего действия с параболическими отражателями

Изделия выпускаются в основном для военных нужд

В прожекторах устанавливают разные лампы: галогенные, натриевые, металлогалогенные и светодиодные. Бывают модели со сменными лампами, но в некоторых заменить световой элемент не получится.

Светодиодные лампы для уличного освещения имеют различную конфигурацию. Они могут быть выполнены в форме квадрата, прямоугольника, круга, овала или линейки.

Технические параметры:

·        Широкий диапазон электропитания – от 100 до 240 Вольт

Если напряжение падает, то светодиодный прожектор продолжает работать в обычном режиме.

·        Работа как при переменном, так и при постоянном токе

·        Определенное количество диодов

·        Различный цвет света – горячий или холодный, разная температура

·        Возможность смены угла светорассеивания

Чаще всего угол установки прожекторов для освещения на улице равен 50° и более.

Лампы со светодиодами обладают высоким качеством, экономным потреблением электроэнергии, надежностью и долгим сроком службы.

Прежде, чем выбрать осветительные приборы, внимательно ознакомьтесь с их описанием. И не стесняйтесь задавать вопросы специалистам!



Вернуться к списку

Переменный ток (AC) и постоянный ток (DC)

• Домашний
• Учебники
• Переменный ток (AC) и постоянный ток (DC)

≡ Страниц

Авторы: Шон Хаймел

Избранное Любимый 53

Гром!

Откуда австралийская рок-группа AC/DC получила свое название? Да ведь переменный ток и постоянный ток, конечно же! И AC, и DC описывают типы тока, протекающего в цепи. В постоянный ток (DC), электрический заряд (ток) течет только в одном направлении. Электрический заряд переменного тока (AC), с другой стороны, периодически меняет направление. Напряжение в цепях переменного тока также периодически меняется на противоположное, поскольку ток меняет направление.

Большая часть создаваемой вами цифровой электроники будет использовать постоянный ток. Однако важно понимать некоторые концепции переменного тока. Большинство домов подключены к сети переменного тока, поэтому, если вы планируете подключить свою музыкальную шкатулку Tardis к розетке, вам нужно будет преобразовать переменный ток в постоянный. Переменный ток также обладает некоторыми полезными свойствами, такими как способность преобразовывать уровни напряжения с помощью одного компонента (трансформатора), поэтому переменный ток был выбран в качестве основного средства передачи электроэнергии на большие расстояния.

Чему вы научитесь

• История переменного и постоянного тока
• Различные способы получения переменного и постоянного тока
• Некоторые примеры приложений переменного и постоянного тока

Рекомендуемая литература

• Что такое электричество
• Что такое цепь?
• Напряжение, ток, сопротивление и закон Ома
• Электроэнергия

Переменный ток (AC)

Переменный ток описывает поток заряда, который периодически меняет направление. В результате уровень напряжения также меняется на противоположный вместе с током. Переменный ток используется для подачи электроэнергии в дома, офисные здания и т. д.

Генерация переменного тока

Переменный ток может быть получен с помощью устройства, называемого генератором переменного тока. Это устройство представляет собой электрический генератор особого типа, предназначенный для выработки переменного тока.

Проволочная петля вращается внутри магнитного поля, которое индуцирует ток вдоль проволоки. Вращение проволоки может осуществляться любыми способами: ветряной турбиной, паровой турбиной, проточной водой и так далее. Поскольку провод вращается и периодически переходит в другую магнитную полярность, напряжение и ток на проводе чередуются. Вот короткая анимация, демонстрирующая этот принцип:

(Видео предоставлено Khurram Tanvir)

Генерацию переменного тока можно сравнить с нашей предыдущей аналогией с водой:

трубы туда-сюда (наш «переменный» ток). Обратите внимание, что сжатый участок трубы по-прежнему оказывает сопротивление потоку воды независимо от направления потока.

Сигналы

Переменный ток может принимать различные формы, если напряжение и ток являются переменными. Если мы подключим осциллограф к цепи с переменным током и построим график зависимости напряжения от времени, то сможем увидеть ряд различных сигналов. Наиболее распространенным типом переменного тока является синусоида. Переменный ток в большинстве домов и офисов имеет колебательное напряжение, которое создает синусоидальную волну.

Другие распространенные формы переменного тока включают прямоугольную и треугольную волны:

Прямоугольные волны часто используются в цифровой и коммутационной электронике для проверки их работы.

Треугольные волны используются при синтезе звука и полезны для тестирования линейной электроники, такой как усилители.

Описание синусоиды

Нам часто требуется описать форму волны переменного тока в математических терминах. В этом примере мы будем использовать обычную синусоиду. Синусоида состоит из трех частей: амплитуда, частота и фаза.

Глядя только на напряжение, мы можем описать синусоиду как математическую функцию:

V(t) — это наше напряжение как функция времени, что означает, что наше напряжение меняется с течением времени. Уравнение справа от знака равенства описывает изменение напряжения во времени.

В _P это амплитуда . Это описывает максимальное напряжение, которое может достигать наша синусоида в любом направлении, а это означает, что наше напряжение может быть +V _P вольт, -V _P вольт или где-то посередине.

Функция sin() указывает, что наше напряжение будет иметь форму периодической синусоиды, которая представляет собой плавное колебание около 0 В.

2π — это константа, которая преобразует частоту из циклов (в герцах) в угловую частоту (в радианах в секунду).

f описывает частоту синусоиды. Это дано в виде герц или единиц в секунду . Частота говорит, сколько раз конкретная форма волны (в данном случае один цикл нашей синусоиды — подъем и спад) возникает в течение одной секунды.

t — наша независимая переменная: время (измеряется в секундах). Поскольку время меняется, наша форма волны меняется.

φ описывает фазу синусоиды. Фаза — это мера того, насколько форма сигнала сдвинута во времени. Его часто задают в виде числа от 0 до 360 и измеряют в градусах. Из-за периодического характера синусоидальной волны, если форма волны смещается на 360°, она снова становится той же формой волны, как если бы она была сдвинута на 0°. Для простоты мы по-прежнему будем считать, что фаза равна 0° до конца этого урока.

Мы можем обратиться к нашему надежному поставщику за хорошим примером того, как работает сигнал переменного тока. В Соединенных Штатах электроэнергия, подаваемая в наши дома, представляет собой переменный ток с напряжением около 170 В от нуля до пика (амплитуда) и частотой 60 Гц (частота). Мы можем подставить эти числа в нашу формулу, чтобы получить уравнение (помните, что мы предполагаем, что наша фаза равна 0):

Мы можем использовать наш удобный графический калькулятор, чтобы построить это уравнение. Если нет графического калькулятора, мы можем использовать бесплатную онлайн-программу для построения графиков, такую ​​как Desmos (обратите внимание, что вам, возможно, придется использовать «y» вместо «v» в уравнении, чтобы увидеть график).

Обратите внимание, что, как мы и предсказывали, напряжение периодически повышается до 170 В и падает до -170 В. Кроме того, каждую секунду происходит 60 циклов синусоиды. Если бы мы измерили напряжение в наших розетках с помощью осциллографа, мы бы увидели это ( ПРЕДУПРЕЖДЕНИЕ: не пытайтесь измерить напряжение в розетке с помощью осциллографа! Это может привести к повреждению оборудования).

ПРИМЕЧАНИЕ: Возможно, вы слышали, что напряжение переменного тока в США составляет 120 В. Это также правильно. Как? Говоря о переменном токе (поскольку напряжение постоянно меняется), часто проще использовать среднее или среднее значение. Для этого мы используем метод под названием «Среднеквадратичное значение». (RMS). Часто полезно использовать среднеквадратичное значение для переменного тока, когда вы хотите рассчитать электрическую мощность. Несмотря на то, что в нашем примере напряжение варьировалось от -170 В до 170 В, среднеквадратичное значение составляет 120 В RMS.

Применение

Домашние и офисные розетки почти всегда подключены к сети переменного тока. Это связано с тем, что генерировать и транспортировать переменный ток на большие расстояния относительно легко. При высоких напряжениях (свыше 110 кВ) меньше потерь энергии при передаче электроэнергии. Более высокие напряжения означают более низкие токи, а более низкие токи означают меньшее выделение тепла в линии электропередачи из-за сопротивления. Переменный ток можно легко преобразовать в высокое напряжение и обратно с помощью трансформаторов.

Переменный ток также может питать электродвигатели. Двигатели и генераторы — это одно и то же устройство, но двигатели преобразуют электрическую энергию в механическую (если вал двигателя вращается, на клеммах возникает напряжение!). Это полезно для многих крупных бытовых приборов, таких как посудомоечные машины, холодильники и т. д., которые работают от сети переменного тока.

Постоянный ток (DC)

Постоянный ток немного легче понять, чем переменный ток. Вместо того, чтобы колебаться туда-сюда, постоянный ток обеспечивает постоянное напряжение или ток.

Генерация постоянного тока

Постоянный ток может быть получен несколькими способами:

• Генератор переменного тока, оснащенный устройством, называемым «коммутатором», может производить постоянный ток
• Использование устройства под названием «выпрямитель», которое преобразует переменный ток в постоянный
• Батареи обеспечивают постоянный ток, который генерируется в результате химической реакции внутри батареи

Снова используя нашу аналогию с водой, DC подобен резервуару с водой со шлангом на конце.

Бак может выталкивать воду только в одном направлении: из шланга. Как и в случае с нашей батареей постоянного тока, когда резервуар опустеет, вода больше не будет течь по трубам.

Описание постоянного тока

Постоянный ток определяется как «однонаправленный» поток тока; ток течет только в одном направлении. Напряжение и ток могут меняться с течением времени, пока не меняется направление потока. Для упрощения предположим, что напряжение является константой. Например, мы предполагаем, что батарея AA обеспечивает 1,5 В, что может быть описано в математических терминах как:

Если представить это во времени, мы увидим постоянное напряжение:

Что это значит? Это означает, что мы можем рассчитывать на то, что большинство источников постоянного тока будут обеспечивать постоянное напряжение во времени. В действительности батарея будет медленно разряжаться, а это означает, что напряжение будет падать по мере использования батареи. Для большинства целей мы можем предположить, что напряжение является постоянным.

Applications

Почти все электронные проекты и детали, которые продаются на SparkFun, работают на DC. Все, что работает от батареи, подключается к розетке с помощью адаптера переменного тока или использует кабель USB для питания, зависит от постоянного тока. Примеры электроники постоянного тока включают:

• Мобильные телефоны
• D&D Dice Gauntlet на основе LilyPad
• Телевизоры с плоским экраном (переменный ток поступает в телевизор, который преобразуется в постоянный ток)
• Фонари
• Гибридные и электрические транспортные средства

Битва течений

Почти каждый дом и офис подключен к сети переменного тока. Однако это решение было принято не в одночасье. В конце 1880-х годов множество изобретений в Соединенных Штатах и ​​​​Европе привели к полномасштабной битве между распределением переменного и постоянного тока.

В 1886 году электрическая компания Ganz Works, расположенная в Будапеште, электрифицировала весь Рим с помощью переменного тока. Томас Эдисон, с другой стороны, построил 121 электростанцию ​​постоянного тока в Соединенных Штатах к 1887 году. Поворотный момент в битве наступил, когда Джордж Вестингауз, известный промышленник из Питтсбурга, купил патенты Николы Теслы на двигатели переменного тока и трансмиссию в следующем году. .

Переменный ток и постоянный ток

Томас Эдисон (Изображение предоставлено сайтом biography.com)

В конце 1800-х постоянный ток нельзя было легко преобразовать в высокое напряжение. В результате Эдисон предложил систему небольших местных электростанций, которые могли бы снабжать энергией отдельные районы или районы города. Питание распределялось по трем проводам от силовой установки: +110 вольт, 0 вольт и -110 вольт. Свет и двигатели можно было подключить между розеткой +110 В или 110 В и 0 В (нейтраль). 110В допускало некоторое падение напряжения между установкой и нагрузкой (дом, офис и т.д.).

Несмотря на то, что было учтено падение напряжения на линиях электропередач, электростанции должны были располагаться в пределах 1 мили от конечного потребителя. Это ограничение сделало распределение электроэнергии в сельской местности чрезвычайно трудным, если не невозможным.

Никола Тесла (Изображение предоставлено wikipedia.org)	Джордж Вестингауз (Изображение предоставлено pbs.org)

Используя патенты Tesla, компания Westinghouse работала над совершенствованием системы распределения переменного тока. Трансформаторы предоставили недорогой метод повышения напряжения переменного тока до нескольких тысяч вольт и снижения его до приемлемого уровня. При более высоких напряжениях та же мощность могла передаваться при гораздо более низком токе, что означало меньшие потери мощности из-за сопротивления в проводах. В результате крупные электростанции могут быть расположены за много миль и обслуживать большее количество людей и зданий.

Клеветническая кампания Эдисона

В течение следующих нескольких лет Эдисон провел кампанию, направленную на то, чтобы решительно воспрепятствовать использованию переменного тока в Соединенных Штатах, которая включала лоббирование законодательных собраний штатов и распространение дезинформации об переменного тока. Эдисон также приказал нескольким техникам публично казнить животных электрическим током, пытаясь показать, что переменный ток более опасен, чем постоянный. Пытаясь показать эти опасности, Гарольд П. Браун и Артур Кеннелли, сотрудники Эдисона, разработали первый электрический стул для штата Нью-Йорк, использующий переменный ток.

Возникновение переменного тока

В 1891 году во Франкфурте, Германия, проходила Международная электротехническая выставка, на которой была представлена ​​первая на выставке передача трехфазного переменного тока на большие расстояния, от которого питались лампы и двигатели. Присутствовали несколько представителей того, что впоследствии станет General Electric, и впоследствии они были впечатлены выставкой. В следующем году была создана General Electric, которая начала инвестировать в технологии переменного тока.

Электростанция Эдварда Дина Адамса на Ниагарском водопаде, 1896 (Изображение предоставлено teslasociety.com)

Компания Westinghouse выиграла контракт в 1893 году на строительство плотины гидроэлектростанции для использования энергии Ниагарского водопада и подачи переменного тока в Буффало, штат Нью-Йорк. Проект был завершен 16 ноября 1896 года, и промышленность Буффало начала получать электроэнергию переменного тока. Эта веха ознаменовала упадок постоянного тока в Соединенных Штатах. В то время как Европа примет стандарт переменного тока 220-240 вольт при 50 Гц, стандарт в Северной Америке станет 120 вольт при 60 Гц.

Высоковольтный постоянный ток (HVDC)

Швейцарский инженер Рене Тюри использовал серию двигателей-генераторов для создания высоковольтной системы постоянного тока в 1880-х годах, которую можно было использовать для передачи энергии постоянного тока на большие расстояния. Однако из-за высокой стоимости и обслуживания систем Thury HVDC никогда не применялись почти столетие.

С изобретением полупроводниковой электроники в 1970-х годах стало возможным экономичное преобразование переменного тока в постоянный. Для выработки электроэнергии постоянного тока высокого напряжения (некоторые из них достигают 800 кВ) можно использовать специальное оборудование. В некоторых частях Европы начали использовать линии HVDC для электрического соединения различных стран.

В линиях постоянного тока высокого напряжения потери меньше, чем в эквивалентных линиях переменного тока на очень больших расстояниях. Кроме того, HVDC позволяет подключать различные системы переменного тока (например, 50 Гц и 60 Гц). Несмотря на свои преимущества, системы HVDC более дороги и менее надежны, чем обычные системы переменного тока.

В конце концов Эдисон, Тесла и Вестингауз могут осуществить свои желания. AC и DC могут сосуществовать, и каждый из них служит определенной цели.

Ресурсы и дальнейшее развитие

Теперь вы должны хорошо понимать различия между переменным и постоянным током. Переменный ток легче преобразовать между уровнями напряжения, что делает передачу высокого напряжения более осуществимой. Постоянный ток, с другой стороны, встречается почти во всей электронике. Вы должны знать, что они не очень хорошо сочетаются, и вам нужно будет преобразовать переменный ток в постоянный, если вы хотите подключить большую часть электроники к сетевой розетке. С этим пониманием вы должны быть готовы заняться более сложными схемами и концепциями, даже если они содержат переменный ток.

Ознакомьтесь со следующими руководствами, когда будете готовы глубже погрузиться в мир электроники:

• Серийные и параллельные схемы
• Логические уровни
• Как пользоваться мультиметром
• Как привести проект в действие

Хотите узнать больше об основных темах?

См. нашу страницу Engineering Essentials , где представлен полный список краеугольных тем, связанных с электротехникой.

Отвези меня туда!

&nbsp

ОШИБКА — 404 — НЕ НАЙДЕНА

• Дом
• Ложки нет стр.

Наши серверные гномы не смогли найти страницу, которую вы ищете.

Похоже, вы неправильно набрали URL-адрес в адресной строке или перешли по старой закладке.

Возможно, некоторые из них могут вас заинтересовать?

WAV-триггер

В наличии Экраноплан-13660

59,95 $

38

Избранное Любимый 62

Список желаний

Вещь SparkFun Plus Matter — MGM240P

В наличии DEV-20270

24,95 $

1

Избранное Любимый 8

Список желаний

МИКРОЭ АЦП 3 Click

Нет в наличии DEV-20364

21,95 $

Избранное Любимый 0

Список желаний

МИКРОЭ Термо 3 Клик

Нет в наличии SEN-20396

Избранное Любимый 0

Список желаний

Веб-семинар

: Himax WE-I Plus EVB теперь интегрирован с Edge Impulse!

14 января 2021 г.
