Постройка треугольного туалета на даче своими руками • Столярка 24

Существует множество способов возведения дачного туалета. Отличаются они как материалами изготовления и методом отведения нечистот, так и формой кабинки. Все чаще дачники предпочитают оригинальные треугольные сооружения классическим прямоугольным. И пусть такие туалеты менее практичны, и в них сложнее расставить сантехнику, они имеют несколько важных преимуществ. Подробнее об этих преимуществах и том, как построить треугольный туалет на даче своими руками, мы поговорим далее.

Что потребуется для сборки

В большинстве случаев материалом строительства дачного туалета выступает древесина. Хотя этот вариант менее долговечный, чем капитальная постройка, например, из кирпича и бетона, он более эстетичен и прост в исполнении. А простота играет не последнюю роль, когда строительные работы выполняются собственноручно.

Для того, чтобы построить треугольный туалет, вам потребуются следующие материалы:

Обрезная доска из хвойных пород толщиной от 3 см;
Доски из твердых сортов древесины толщиной от 5 см;

Обрезная доска на 2 и 10 см;
Лакокрасочное покрытие;
Антисептик;
Кровля.

Также приготовьте инструменты. Вам пригодятся ножовка, рубанок, молоток, строительные ножницы, отвертка, саморезы и гвозди. Чертеж для возведения туалета можно составить самостоятельно, если у вас есть соответствующие навыки, либо взять готовый проект в интернете.

Приступаем к строительству

Возведение дачного туалета треугольной формы своими руками будет включать в себя несколько шагов:

Сборка лицевой и обратной стенки. Установите заднюю и переднюю стенки и закрепите сверху и снижу две горизонтальные и четыре вертикальные доски. Сделать это нужно таким образом, чтобы соблюсти равное расстояние по ширине между стенками. В двух вертикальных досках по краям сделайте небольшие выемки, чтобы соединить их с боковыми стенками. Закрепить их в будущем можно будет гвоздями или саморезами;

Установка балок. Далее необходимо смонтировать распорную и продольную балки. После их установки к распорной балке и задней стенке сооружения крепится поперечина, завершающая сборку каркаса;
Когда каркас будет готов, можно будет заняться обшивкой. На пол укладывайте толстые 5-сантиметровые доски, а для скатов сойдет обрезная доска на 2 и 10 сантиметров. Если такой вариант вам не нравится, можете использовать любую другу кровлю. Например, шифер, керамическую черепицу или тот же самый битум;
На последнем этапе устанавливается дверь. Делается это в последнюю очередь, так как в процессе строительства здание может дать небольшую усадку, и уже установленная дверь может деформироваться. Оптимальным решением будет установка двери спустя 1-2 недели после возведения самого сооружения.

Естественно, все эти этапы рассмотрены нами поверхностно, так как данная статья предназначена для тех, кто уже имеет опыт строительства. Если у вас такого опыта нет, лучше заручитесь чьей-то поддержкой или обратитесь к профессионалам.

Преимущества треугольного туалета

Среди основных преимуществ санузла треугольной формы можно отметить:

Оригинальный внешний вид. Выглядит такая постройка нестандартно, и она может стать полноценным элементом ландшафтного дизайна;
Простота установки дверей. Дверной проем гораздо проще подгоняется под размеры коробки, так что вам не придется вручную вырезать детали;
За счет небольшого угла наклона крыши на ней не скапливаются осадки;
Размер туалета можно изменить, увеличив или уменьшив угол в верхней части треугольника.

Единственным же существенным недостатком становится сложность установки сантехники из-за нестандартной формы. Также на наклонную крышу тяжело установить бак с водой.

правила установки, рекомендации по выгребной яме, фундаменту, освещению, вентиляции и стенам

Статьи про ландшафтный дизайн и проектирование местности >> Летний туалет на даче — выбираем место, планируем, строим своими руками

Делимся с друзьями и коллегами

Мой канал в Яндекс Дзен Ремонт и стройка своими руками

Вся статья в слайдере

Навигация по странице:
Где нельзя строить дачный туалет
Варианты уличного туалета
Строим уличный туалет своими руками
Чертёж дачного туалета
Делаем яму для туалета
Фундамент для туалета
Стены для уличного туалета
Делаем дверь
Освещение в летнем туалете
Вентиляция для туалета
Унитаз для уличного туалета

Стандартная деревянная кабинка туалета на даче.

Дачный туалет нужен в трёх случаях.

Во время строительства дома, гаража или других хозяйственных построек — когда не подведена канализация, а люди весь день находятся на участке.
Если к даче не подведена центральная система канализации. В этом случае находиться на даче можно только непродолжительное время и летний туалет поможет эксплуатировать дом полноценно.

Уличный туалет полезен на любой даче.

Если на даче есть дом и капитальный санузел. Тогда уличный туалет выручит во время работ в огороде — не надо заходить в дом, снимать рабочую одежду, обувь. Ночью, и в холодное время, лучше ходить в домашний туалет, а вот днём, в тёплое время года уличный туалет удобен — грязь с огорода не будет заноситься в дом.

Информация в статье поможет выбрать место для летнего туалета и построить его своими руками, избежав ошибок. Материал поможет сэкономить время и деньги тем, кто решил построить дачный туалет.

Где нельзя строить уличный туалет с выгребной ямой

Уличный туалет влияет на использование окружающей земли и приходится вносить коррективы в ландшафтный дизайн и схему высадки растений. Рассмотрим где не строят уличный туалет на даче.

Высокий уровень грунтовых вод — отходы вместе с подземными водами распространятся по участку, загрязняя почву и ухудшая её состав. Выход из ситуации — найти место на холме (бугорку) с глубоко залегающими грунтовыми водами и там строить туалет или использовать туалет с герметичным контейнером.
Не ставьте туалет ближе 25 метров от колодца или скважины, учитывайте интересы соседей. Вода в колодец или скважину стягивается из окружающего грунта, если рядом туалет, то отходы попадут в воду.

Не игнорируйте запреты на строительство уличного туалета.

На участке с уклоном не ставьте туалет выше колодца или скважины, даже если до них более 25 метров.

Не стройте уличный туалет рядом с жилыми строениями и местами отдыха (веранда, беседка, пруд и так далее). Когда ветер подует в вашу сторону, неприятный запах помешает отдыху.
Не стройте уличный туалет рядом с естественными водоёмами. Рядом с берегом, грунтовые воды близко к поверхности, и могут легко затопить яму туалета.

Варианты дачного туалета для частного дома

Прежде чем закупать строительные материалы и планировать место для уличного туалета — определите какого типа он будет. Каждый вариант имеет особенности которые будут важными для вас.

Биотуалет для дачи. Главная особенность биотуалета — отходы перерабатываются и становятся экологически безопасными. После переработки выбрасываются как мусор или используются в компостных кучах для изготовления удобрений. По способу переработки отходов биотуалеты делятся на торфяные и химические. Торфяной туалет — отходы в пластиковом резервуаре пересыпаются торфом и перерабатываются бактериями. После переработки засыпаются в компостную кучу или вывозятся как мусор. Химический биотуалет — обработка отходов выполняется химическими реагентами. Биотуалеты устанавливают внутри и снаружи помещения.

Внешний вид торфяного биотуалета.

Торфяной туалет для дачи — это разновидность биотуалета. Переработку отходов делают бактерии в сухом торфе. Отходы в торфяном туалете попадают в герметичный бак, пересыпаются слоем сухого торфа. Торф отлично впитывает запахи и влагу, а бактерии перерабатывают твёрдые компоненты отходов. Сухой торф рассыпается из бачка, вместо воды или вручную. Торфяные туалеты бывают переносные или стационарные, устанавливаемые на улице.

Выбирая тип дачного туалета внимательно проанализируйте свою ситуацию.

Уличный туалет с выгребной ямой. Устанавливается только на улице. Состоит из кабинки и ямы под кабинкой. Яму обкладывают кирпичом с щелями в кладке. Отходы накапливаются в яме, частично впитываются в грунт, частично перегнивают естественным путём. Периодически туалеты с выгребной ямой откачивают. Частота откачки зависит от свойств грунта и количества проживающих людей.
Деревянный туалет. Состоит из двух компонентов: кабинка из дерева и нижняя часть, закопанная в земле, отвечающая за хранение и переработку отходов. Кабинку летнего туалета делают из дерева по трём причинам: дешёвый строительный материал; дерево легко обрабатывать; под деревянный туалет не нужен капитальный фундамент, потому что он мало весит. Нижняя часть такого туалета бывает разной конструкции: биологическая переработка отходов; химическая; переработка торфом; выгребная яма из бетона или кирпича; герметичный контейнер.

Люфт-клозет. Это классический дачный уличный туалет с деревянной кабинкой. Отходы накапливаются в герметичном контейнере закопанном в земле. Контейнер откачивают по мере наполнения. Люфт-клозет используют чтобы обезопасить окружающий грунт и подземные воды от загрязнения. Такой тип туалета необходим если грунтовые воды близко к поверхности или рядом есть колодец, скважина.
Пудр-клозет. Это разновидность люфт-клозета. Отходы накапливаются в небольшом баке, который выносят вручную.

Туалет на даче своими руками

Этапы строительства дачного туалета. Для примера возьмём туалет с выгребной ямой и кабинкой из дерева или кирпича. Подготовка состоит из трёх пунктов.

Находим место для летнего туалета. В первую очередь учитываем рекомендации где нельзя строить туалет. Во вторую очередь находим место где туалетом пользоваться удобно всем членам семьи.

Выбираем тип туалета. Учитывайте: особенности долговременной эксплуатации; стоимость расходных материалов; трудоёмкость профилактических мер; стоимость и доставку строительных материалов.
Делаем чертёж дачного туалета. Даже план нарисованный от руки с примерными размерами намного лучше строительства на эмоциях и по наитию.

Чертёж дачного туалета

Чертёж с размерами решаем шесть задач.

Материалы. Только изучая чертёж посчитаете сколько и какого материала уйдёт на строительство. Знаю глубину и размер ямы легко посчитать сколько надо кирпича. Определившись с внешним видом кабинки — считают сколько надо древесины (какого размера) или кирпича.
Инструменты. Определившись с материалом вырисовывается ситуация с инструментом. Если много работы с деревом — нужна цепная пила. Планируется кладка кирпича — без бетономешалки эта работа займёт много времени и сил.
Расходные материалы. Размеры уличного туалета определённые на чертеже, помогут посчитать сколько и какого вида потребуется расходных материалов. Зная площадь крыши подсчитывается сколько надо кровельных саморезов. Размер досок поможет посчитать сколько надо гвоздей или шурупов. Характер кладки кирпича на стенах подскажет сколько надо раствора и соответственно песка и цемента.
Стоимость летнего туалета. Посчитав по чертежу сколько надо материала и расходных элементов, высчитываем стоимость всего строительства.

Время и силы потраченное на чертёж в дальнейшем окупятся.

Последовательность работ. Правильная последовательность работ ускоряет строительство и упрощает большинство операций. Определить какие доски заготавливать в первую очередь поможет чертёж. Также решается вопрос с количеством бетона или раствора.
Внешний вид туалета. Уличный туалет редко делают центром ландшафтного дизайна, но всё равно он не должен выглядеть как дырка на красивом восточном ковре. Уличный туалет может не повторять полностью стиль остальных построек, но хотя бы материал кабинки должен соответствовать. На фоне деревенского стиля неуместно смотрится туалет из металлических листов или облицовочного кирпича.

Собственный чертёж дачного туалета лучше делать на основе старых проектов. Доработайте элементы под свои возможности и желания.

А — вид спереди. Б — туалет с выгребной ямой в разрезе. В — Разрез люка выгребной ямы.

На чертеже цифрами обозначено.

1 — односкатная крыша туалета. Направление уклона — назад, чтобы вода от дождя и таяния снега не капала у входа в туалет. Если у вас дождливая местность или выпадает много снега — сделайте чтобы задний скос крыши закрывал люк выгребной ямы. Тогда вода с крыши не будет попадать на люк и в яму.
2 — вентиляционная труба выгребной ямы. Обычно делают из пластиковой канализационной трубы, подходит для внешних и внутренних работ. Высота — на 10 — 20 см. выше верхней точки крыши, тогда в трубе будет хорошая тяга и газы не накапливаются в яме. Сверху обязателен козырёк, иначе через 2-3 года эксплуатации труба забьётся паутиной и листьями.
3 — задняя стенка. Изготавливается из струганной доски.
4 — Верхний люк выгребной ямы. Выгребная яма закрывается двумя люками, между которыми укладывается утеплитель для уменьшения естественной вентиляции воздуха. Обычно делают из дерева пропитанного антисептиком.
5 — подсыпка из щебня. Отводит влагу дождя и тающего снега от выгребной ямы.
6 — грунт вокруг ямы.
7 — кирпичная кладка ямы. Делают из красного обожённого кирпича. Кладка в шахматном порядке, чтобы были щели между кирпичами для впитывания воды в грунт. Кладку делают на обычный цементный раствор.
8 — наклонное дно выгребной ямы. Дно выгребной ямы обычно не заливают бетоном — на такой глубине грунт плотный и хорошо выдерживает вертикальную нагрузку. Наклон нужен чтобы твёрдые отходы накапливались у задней стенки, тогда их проще выкачать машиной.
9 — мягкий уплотнитель между люками. Уменьшает естественную вентиляцию газов из выгребной ямы. Обычно это мягкий утеплитель 10 см. толщиной.
10 — опора столбчатого фундамента. Два передних несущих столба опираются на свайные опоры забитые в грунт. Два задних несущих столба опираются на кирпичную кладку выгребной ямы. Если грунт плотный — передние сваи заменяют закопанными кирпичами.

К размерам относитесь как к ориентировочным цифрам. Все размеры в сантиметрах.

Делаем яму для туалета на даче

Строим выгребную яму для уличного туалета из кирпича.

Выгребная дача для уличного туалета из кирпича.

Размер ямы. Зависит от трёх факторов. Количество жильцов — чем больше, тем крупнее яма нужна. Частота посещения дачи — если вы на даче бываете только на выходных, подойдёт яма небольшого размера. Особенности грунта — глинистый грунт плохо впитывает влагу, яма будет быстро наполнится, нужен большой размер.
Копка выгребной ямы. Делаем разметку на грунте колышками и выбираем грунт на запланированную глубину. Наклон дна ямы — в обратную сторону от входа. Обычно форма ямы квадратная — удобней укладывать кирпич. Стены делаем вертикальными — уменьшаем вероятность осыпания грунта и попадание его внутрь ямы. Грунт в дальнейшем не понадобится — рассыпаем его по всему участку ровным слоем или используем для других целей (засыпать овраг, сделать альпийскую горку).
Кладка кирпича. Кладку делаем красным обожённым кирпичом для черновой работы. Белый или необожённый кирпич не подходит — во влажной атмосфере быстро разрушается. Для кладки нужен обычный раствор из песка и цемента. Первый слой кирпича выкладываем по периметру на землю, раствор наносим только на торцы кирпича. Со второго слоя выкладываем в шахматном порядке, оставляя щели для впитывания жидкости в грунт. 3 — 5 верхних слоёв выкладываем сплошной кладкой, без щелей — это опора для люка и кабинки туалета. Верхний край кладки кирпича должен выступать над уровнем грунта на 10 — 20 см. Нижняя часть деревянной кабинки будет меньше намокать и меньше портиться.
Яма для люфт-клозета.. Для люфт-клозета нужна герметичная яма, поэтому делаем плитный армированный фундамент, толщиной 20 — 30 сантиметров. Потом делаем кирпичную кладку в 1/2 кирпича и гидроизоляцию внешней поверхности кладки плёнкой.

Используйте хороший раствор, земля оказывает сильное давление на кладку.

Альтернативный материал изготовления — бетонная труба диаметром 1.5 — 2 метра, длиной 1.5 — 2 метра. Порядок укладки трубы для выгребной ямы.

Роем яму. Форма — круглая, диаметр на 10 — 20 см. больше трубы, чтобы её было проще поставить. Глубина — после установки верхний край трубы выпирает над уровнем земли на 10 — 20 см. Деревянная кабинка должна возвышаться над грунтом. Дно ямы ровное. Дно ямы засыпаем слоем песка 5 см. На песке проще выравнивать бетонную трубу.
Подготовка бетонной трубы. Выбираем край который будет верхним — он должен быть ровным, на нём строить кабинку уличного туалета. Перфоратором с пикой в режиме отбойного молотка делаем дырки по всей окружности.
Установка трубы. Подкатываем бетонную трубу и переворачиваем в яму. Возможно понадобиться подъёмный кран.
Яма для люфт-клозета. Для люфт-клозета нужна герметичная яма, поэтому делаем плитный армированный фундамент, толщиной 20 — 30 сантиметров. В бетонной трубе отверстия не делаем. Устанавливаем трубу на бетонный фундамент.

Строим фундамент для уличного туалета

Фундамент зависит от ямы и кабинки.

Выгребная яма из кирпича, кабинка деревянная. Сваи под передние стойки. Берём кусок пластиковой канализационной трубы 50 см, вертикально закапываем в месте установки опорных столбов кабинки. Заливаем бетон внутрь трубы, утрамбовываем землю вокруг. Верх трубы на уровне верха кирпичей ямы. Задние опорные стойки кабинки устанавливаются на кирпичи ямы.
Выгребная яма из кирпича, кабинка кирпичная. Задняя половина кирпичной кабинки опирается на металлический швеллер уложенный на края ямы. Для передний половинки делаем ленточный бетонный фундамент соединяющейся с кирпичами выгребной ямы.
Выгребная яма из бетонной трубы, кабинка деревянная. Сваи под передние стойки. Задние опираются на трубу.

Фундамент нужен даже для деревянного туалета.

Выгребная яма из бетонной трубы, кабинка кирпичная. Для передний половинки делаем ленточный бетонный фундамент соединяющейся с бетонной трубой ямы. Опора задней стенки — металлический швеллер уложенный на края трубы.
Для биотуалета фундамент не нужен. Выравниваем площадку, засыпаем песком. По углам укладывают крупные камни с плоским верхом (например шлакоблок).

Делаем стены для летнего туалета

Кабинку для дачного туалета делают деревянной или кирпичной.

Кирпичная кабинка. Используем красный или белый кирпич. Кладка в 1/2 кирпича. Оставляем место для окошка. Форма кабинки — прямоугольная или квадратная. Обязательно хорошая гидроизоляция между кирпичами ямы и стен кабинки.
Деревянная кабинка. Деревянный туалет делают разной формы: шалаш, скворечник, домик, избушка. Можно остановиться на промежуточном варианте, выбор зависит от фантазии и возможностей. Надёжная гидроизоляция между фундаментом и стенами обязательна и желательно все доски обработать антисептиком до сборки туалета.

Изготавливаем дверь и лутку (коробку) для уличного туалета

Три варианта приобретения двери на дачный туалет.

Заказать в столярной мастерской — дорого для сезонного туалета. Оправдано только если кабинка туалета делается по индивидуальным чертежам из хорошей древесины.
Использовать готовую, оставшеюся от старых построек. Самый удобный вариант. Учитывайте размер двери при выполнении чертежа.
Сделать самому из вагонки или обычных досок небольшой толщины — 1, 1.5 см.

Последовательность работ изготовления двери для уличного туалета своими руками.

Нарезаем доски необходимой длины и ширины.
Укладываем подготовленную вагонку на верстак, лицевой стороной вниз и стягиваем струбциной или клином и временно фиксируем обрезком доски, доску уложить поперёк двери и закрепить гвоздями. Гвозди до конца не забиваем, всё равно их скоро вытаскивать.

Плохо сделанная дверь быстро перекашивается.

Второй слой досок укладываем под углом 45°, крепим саморезами и клеем ПВА. Несколько досок можно закрепить болтами, для надёжности.
Клей высыхает и дверь для летнего туалета готова.
Лутку (коробку) для дверей делают из бруса сечением 10х10 см, или 20х10 см. По размерам готовой двери нарезаем брус. По углам крепим саморезами и металлическими уголками.

Освещение в летнем туалете

Четыре варианта освещения в дачном туалете.

Обычное глухое окошко размером примерно 40х30 сантиметров. Располагайте со стороны захода солнца, так естественное освещение будем максимально долго поступать в туалет. Поздно вечером и ночью от такого освещения пользы нет.
Электрическая лампочка с выключателем. Самый универсальный способ, но требующий протянуть провод, закрепить патрон с лампочкой и плафон. В результате получите все сезонное круглосуточное освещение в уличном туалете.
Лампочка на батарейках. Преимущество — автономность, не нужны провода, выключатель, плафон. Недостатки — слабое освещение.
Можно комбинировать освещение: окошко и лампочка на батарейках.

Естественная вытяжка в уличном туалете

Вентиляция для туалета на участке

Главная задача вентиляции — вытягивать запах из выгребной ямы или туалетного резервуара вверх, подальше от людей, животных и растений.

Обычно отдельную вентиляцию в туалете на участке не делают, вполне хватает естественных щелей и отверстий. Но такой подход не уберегает окружающих от неприятных запахов. Он неприемлем если конструкция туалета монолитна и не способствует естественной вентиляции. Неприятный воздух будет подниматься вверх, резко ухудшая микроклимат в самом туалете.

Не игнорируйте вентиляцию, иначе в некоторые дни на даче не продохнёте.

Вентиляцию лучше всего вывести в сторону или сзади от выгребной ямы или резервуара, делают её из канализационной пластиковой трубы диаметром 50 мм, высота — немного выше крыши туалета.

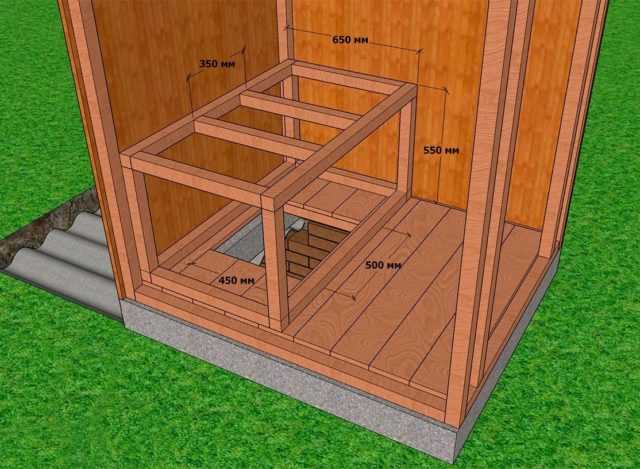

Унитаз для дачного туалета

В биотуалете сиденье уже есть. В уличном туалете с выгребной ямой два варианта установки унитаза.

Купить готовый из пластика или керамики с откидной крышкой. Внешне от напоминает стандартный унитаз. Внутри пустота, отходы проваливаются вертикально вниз в яму. Выбирая унитаз в магазине обратите внимание: способ крепления к полу; высоту сиденья; размер сиденья по ширине.
Сделать самому из дерева. Дырку оформляют стандартным кругом от унитаза с крышкой. Обычно такое строение напоминает полку в бане с отверстием.
