Установка газового котла в частном доме: требования и нормативы монтажа

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

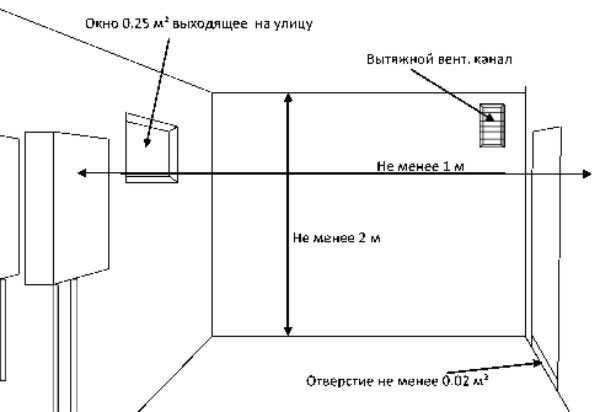

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

  • общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
  • высота потолка не менее 2,5 метра;
  • уровень пола в топочной не ниже нулевой отметки здания;
  • ширина входной двери от 800 мм, при этом створка должна открываться наружу;
  • обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
  • норма освещения установлена 0,03 л/м2;
  • минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

  • для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
  • 60 кВт – 13,5 м3;
  • более 60 кВт – 15 м3.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

  • поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
  • допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
  • каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
  • материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
  • конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;

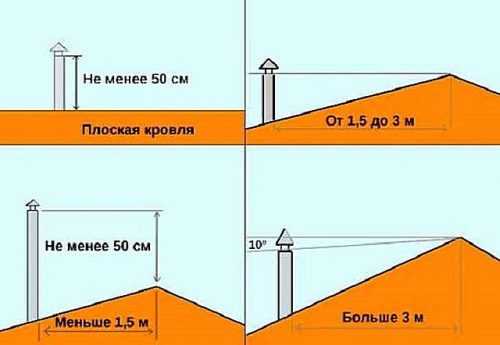

  • высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

  • технический паспорт котла;
  • инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
  • копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

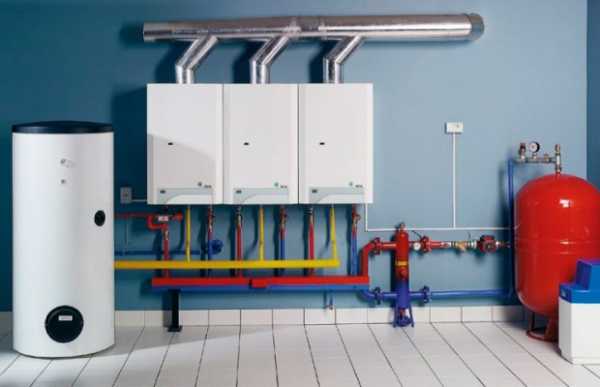

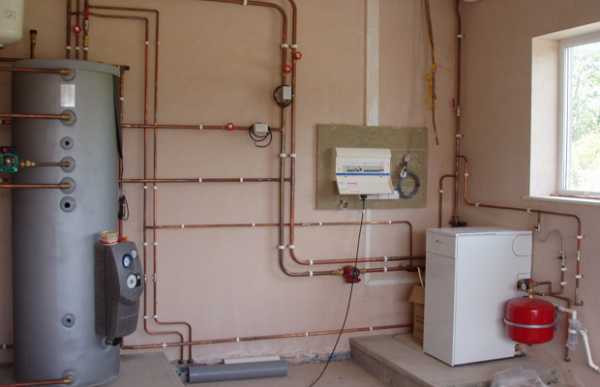

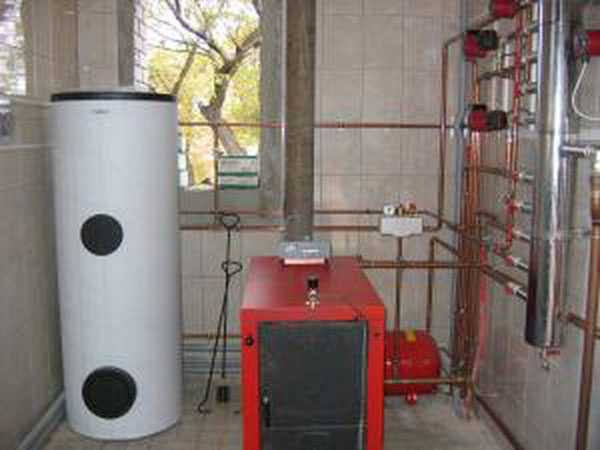

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

  • расширительного бака;
  • нагревателя горячей воды для бытовых нужд;
  • емкостного или скоростного разделителя;
  • распределительной гребенки;
  • не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

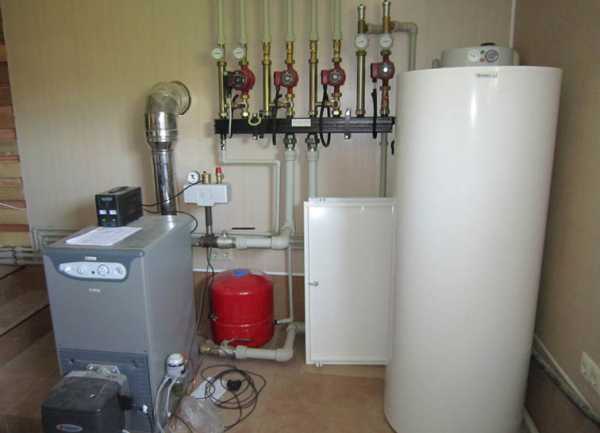

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

Обратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

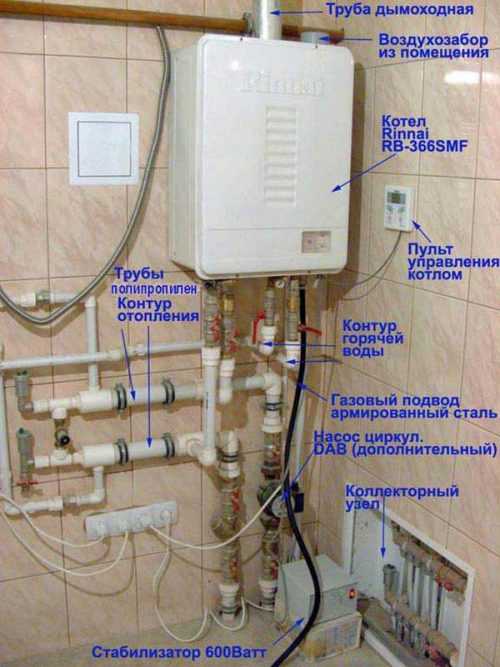

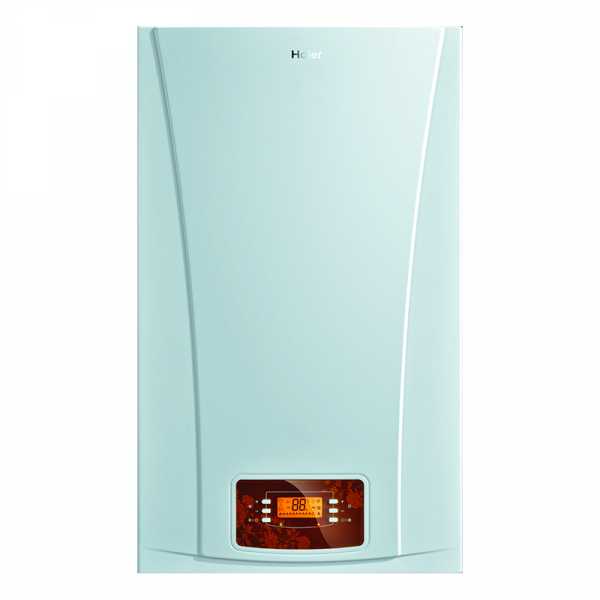

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м2. При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

Коаксильный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

  1. закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
  2. на поверхность листа нужно наклеить монтажный лист;
  3. в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
  4. повесить котел на стену;
  5. проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
  6. ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
  7. установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
  8. подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
  9. пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

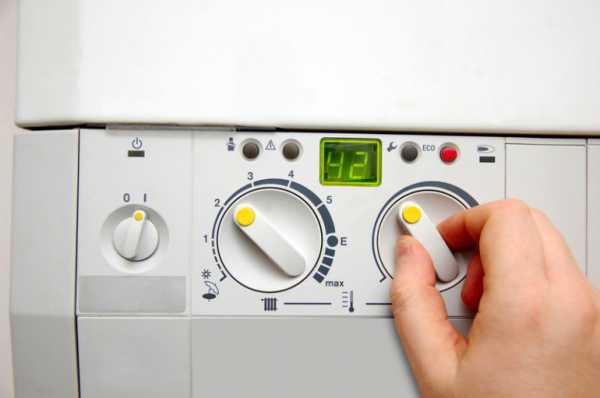

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

  • ежегодная чистка всех установленных фильтров;
  • контроль технической исправности блока управления;
  • осмотр теплообменника на наличие сажи;
  • проверка герметичности стыков и соединений газопровода путем обмыливания;
  • чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

domzastroika.ru

Правила и нормативы установки газового котла

При установке газовых котлов важно придерживаться норм, которые прописаны в СНиПе-II-35-76 «Котельные установки» и своде правил по проектированию автономных систем теплоснабжения СП-41-104-2000. Иначе, если их не соблюсти, проверяющие органы не дадут разрешение на эксплуатацию газового оборудования. Рассмотрим, какие существуют нормы установки газового котла.

Общие требования к установке газового агрегата

Первый норматив, который нужно учесть при выборе газового котла, — это соответствие мощности устройства площади отапливаемого помещения. Расчет оптимальной производительности выполняют по специальным формулам.

Существуют модели газовых котлов с различными характеристиками: напольные, настенные, с открытой или закрытой камерами сгорания.

Для установки агрегатов с открытой топкой (атмосферных) необходим полноценный дымоход, поэтому в основном такие модели применяют для обогрева частных домов. Котлы с открытой камерой разрешается устанавливать только в отдельном специально оборудованном помещении – котельной или топочной.

Газовому устройству с закрытой топкой (турбированному) для вывода дыма достаточно лишь подвести коаксиальный дымоход. Он состоит из двух труб и одновременно обеспечивает вывод дыма и приток воздушных масс к горелочному устройству. Такой агрегат можно устанавливать в любом нежилом помещении, например, кухне, прихожей или ванной комнате. Главное, чтоб оно соответствовало всем требованиям СНиПа. Однако если Ваше устройство с закрытой камерой сгорания имеет мощность более 60 кВт, то для него придется также искать отдельное помещение — котельную.

Обратите внимание! Для квартиры многоквартирного дома допускается установка газовых устройств общей мощностью до 150 кВт.

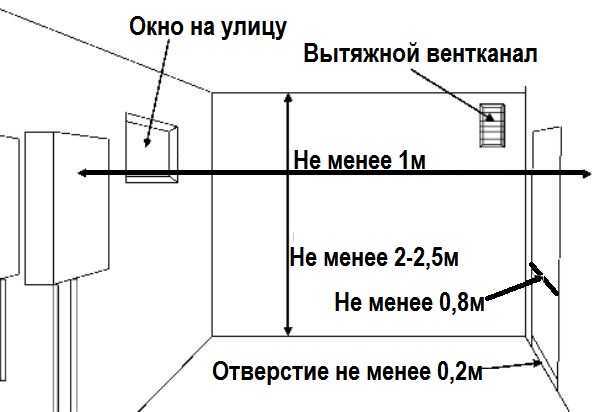

Требования к помещению, где расположен газовый котел

В зависимости от мощности и типа камеры сгорания нормы помещения для установки газового котла могут отличаться.

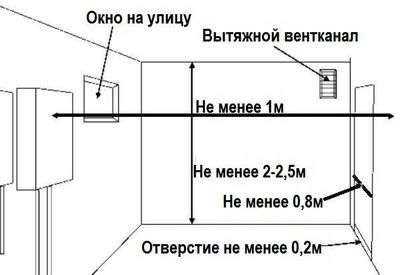

Нормы помещения для агрегата с открытой камерой сгорания

Как уже было сказано, газовый котел с открытой топкой должен располагаться в отдельном помещении, которое оснащено и оборудовано по всем нормам. Котельная должна соответствовать следующим требованиям:

  1. Помещение для установки агрегата можно выделить на любом этаже частного дома, в подвале или на чердаке. Запрещается монтировать такой агрегат в ванной комнате или санузле.
  2. Если мощность газового котла не превышает 30 кВт, то объем котельной должен быть минимум 7,5 м³. Если производительность устройства от 31 до 60 кВт, то необходимый размер – от 13,5 м³. При мощности от 61 до 200 кВт – 15 м³.
  3. Высота потолка – 2-2,5 м.
  4. Ширина дверей – не меньше 0,8 м.
  5. Дверь в котельную не должна герметично закрываться. Необходимо оставить зазор между дверным полотном и полом шириной 2,5 см.
  6. Следует предусмотреть открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Оно обеспечивает достаточную освещенность котельной.
  7. Иметь вентиляционный канал.
  8. Электрические выключатели, размещаемые снаружи котельной.

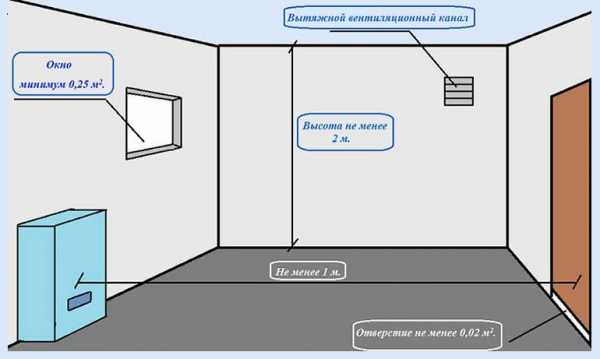

Нормы помещения для котла с закрытой топкой

Технические нормы для установки газового котла с закрытой камерой сгорания не такие строгие. В данном устройстве вывод дымовых газов осуществляется из закрытой топки в коаксиальный дымоход, а также обеспечивается принудительный приток воздуха через ту же трубу. Поэтому газовые котлы с закрытой камерой сгорания мощностью до 60 кВт разрешается устанавливать в любом нежилом помещении, которое удовлетворяет следующим требованиям:

  • высота потолка более 2 м;
  • объем — не менее 8 м²;
  • хорошо проветривается;
  • поверхность стен выполнена из пожаробезопасных материалов.

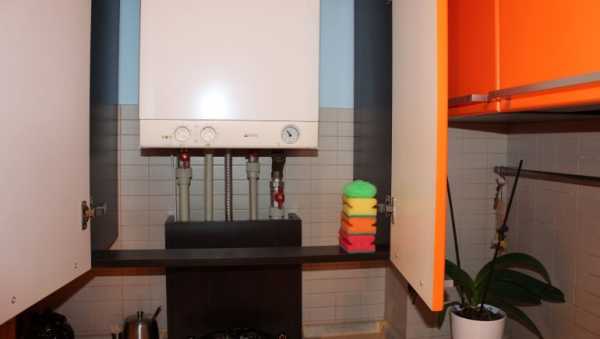

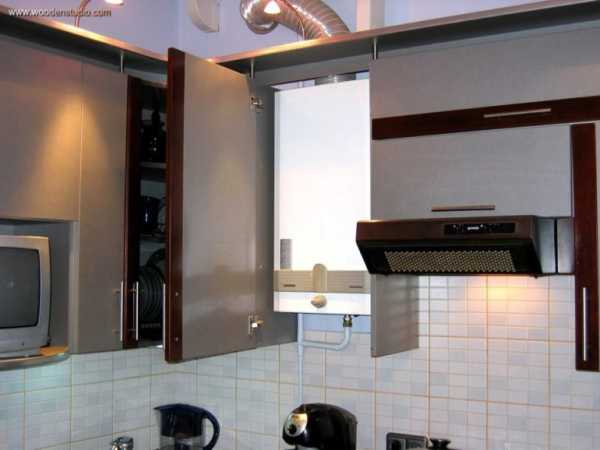

Допускается даже встраивать турбированные агрегаты в кухонную мебель.

Требования к вентиляции в котельной

В котельной или другом помещении, в котором находится газовый котел, необходимо предусмотреть принудительную и естественную вентиляцию. Показатели воздухозамещения рассчитывают исходя из мощности агрегата.

Естественная вентиляция предотвращает скопление угарного газа, что может быть опасным для здоровья и жизни жильцов. Естественный приток воздуха обеспечивается за счет окон, форточек и дверей.

Газовые котлы с закрытой камерой сгорания не нуждаются в принудительной вентиляции. Она обеспечивается за счет коаксиального дымохода, оснащенного вентилятором, посредством которого выполняется забор воздуха с улицы и выведение дыма.

В котельных с атмосферным агрегатом придется установить приточно-вытяжную вентиляцию в виде нескольких вентиляторов, которые подключены к датчикам дыма. При увеличении концентрации углекислого газа датчики подают сигнал, и вентиляторы начинают работать.

Обратите внимание! Хорошая вентиляция должна обеспечивать трехкратное замещение воздуха в помещении в течение 1 часа.

Нормы пожарной безопасности

Чтобы газовая система отопления соответствовала противопожарным нормам, следует выполнять определенные условия:

  1. Атмосферные устройства можно располагать на чердаке, цокольном или любом другом этаже дома. Запрещается размещать данные агрегаты в подвале.
  2. Турбированные газовые котлы разрешено устанавливать в любом нежилом помещении, а также на чердаке и в подвале.
  3. Двери помещений, где находятся газовые устройства, должны открываться наружу.
  4. Котельная отделывается огнеупорными материалами с минимальным пределом сопротивляемости огню — не менее ЕI45.

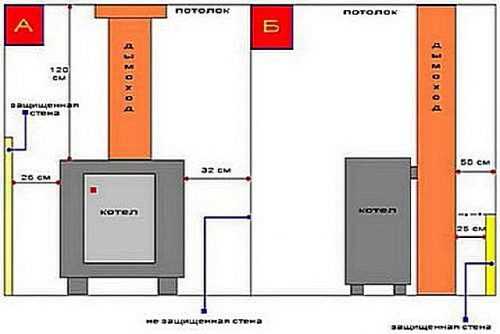

  5. Турбированные навесные газовые котлы отгораживают от стены примыкания щитом, выполненном из негорючего материала. Напольные модели ставят на огнеупорную подкладку.

Воспламеняющиеся элементы интерьера разрешается устанавливать рядом с котлом не ближе 30 см.

Правила энергообеспечения

Энергообеспечение газового котла включает следующие условия:

  1. Обязательное заземление агрегата — это исключает возможность того, что искра статического электричества станет причиной возгорания.
  2. Энергозависимые устройства рекомендуется подключать к стабилизатору напряжения и источнику бесперебойного питания. Иначе, при отключении электричества, хозяева останутся не только без света, но и без отопления.
  3. Розетка для газового котла должна находиться вблизи от него, чтобы была возможность подключить устройство напрямую. Использование переносок не допускается.

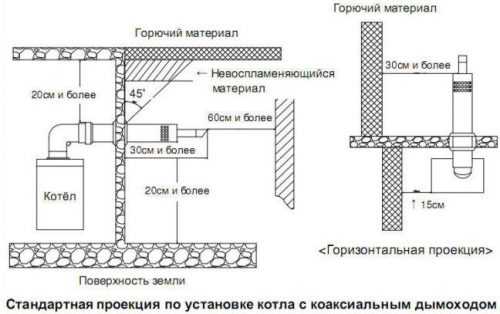

Требования к устройству дымохода

Нормы установки газового котла в частном доме дополняются правилами монтажа дымохода, если агрегат имеет открытую камеру сгорания. К устройству дымохода предъявляются такие требования:

  1. Труба не может иметь более 3 поворотов.
  2. Участок, соединяющий патрубок котла и дымоход, имеет длину не более 25 см.
  3. Диаметр трубы должен соответствовать мощности агрегата.
  4. Край дымохода устраивают минимум на 50 см выше конька крыши.
  5. Отверстие для прохода трубы через перекрытие делают больше, чем диаметр дымохода. Между ним и материалом перекрытия располагают огнеупорный материал.
  6. Чтобы обеспечить сбор конденсата и сажи при чистке, следует предусмотреть конденсатосборник в нижней части трубы.

При установке газового котла своими руками важно соблюсти все требования, предъявляемые к размещению определенной модели агрегата. Иначе газопоставляющая компания не даст разрешение на эксплуатацию неправильно установленного оборудования.

oteple.com

требования к установке и помещению, правила монтажа

Многие из тех, кто собирается оснастить свой дом или дачу отопительным оборудованием, задаются вопросом о том, можно ли установить газовый котел на кухне, или для этих целей следует использовать только специальное помещение. Сразу следует сказать, что правила установки отопительных котлов данного типа допускают их монтаж в кухонном помещении, но при этом следует строго придерживаться определенных требований, направленных на то, чтобы обеспечить безопасность эксплуатации подобного оборудования на кухне.

Установка газового оборудования – дело хлопотное и трудоемкое, требующее соблюдения определенных норм и правил

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

  • длительный срок эксплуатации;
  • высокая надежность котлов данного типа;
  • возможность использования для обогрева помещений, характеризующихся значительной площадью;
  • достаточно высокий КПД;
  • возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
  • простота эксплуатации, управления и технического обслуживания;
  • доступность и невысокая цена используемого энергоносителя – газа;
  • достаточно невысокая стоимость оборудования.

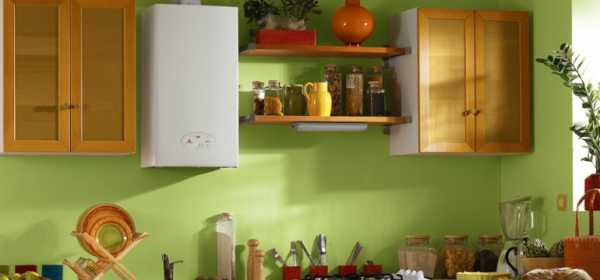

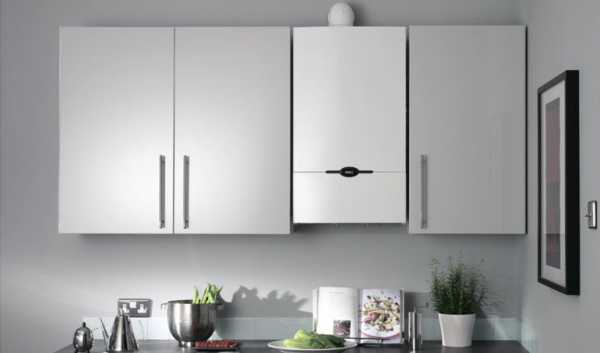

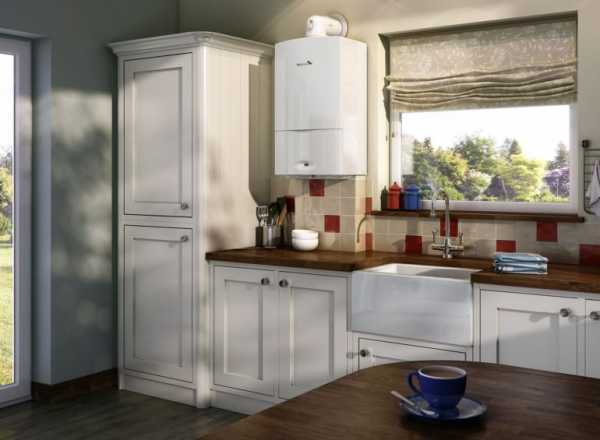

Современная компактная модель газового настенного котла в интерьере кухни

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

  • Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
  • Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
  • Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
  • Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

  • одноконтурного или двухконтурного типа;
  • с камерой сгорания закрытого или открытого типа;
  • оснащенными различными системами розжига;
  • с бойлером для нагрева воды наружного или внутреннего типа;
  • устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.

В большой кухне можно разместить и напольный газовый котел, если требуется отапливать помещения значительной площади

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.

Котел с одним теплообменником будет использоваться только для отопления, а оборудование с двумя контурами дополнительно решит проблему горячего водоснабжения

Настенный двухконтурный котел – это мини-котельная размерами чуть больше обычной газовой колонки

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м2), где допускается выполнять их монтаж внутри мебельных шкафов кухни.

Устройство котлов с различными типами камеры сгорания

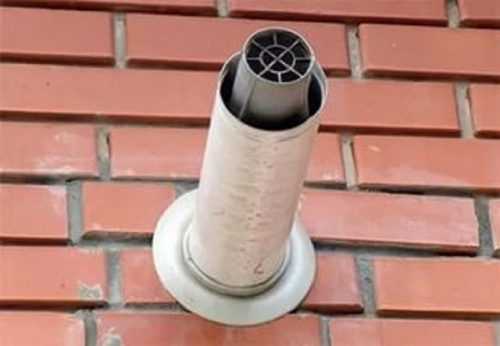

Так выглядит коаксиальный дымоход со стороны улицы

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.

Автоматика газового котла бывает энергонезависимая (механическая) и энергозависимая (электронная). В бюджетных моделях чаще используется первый тип

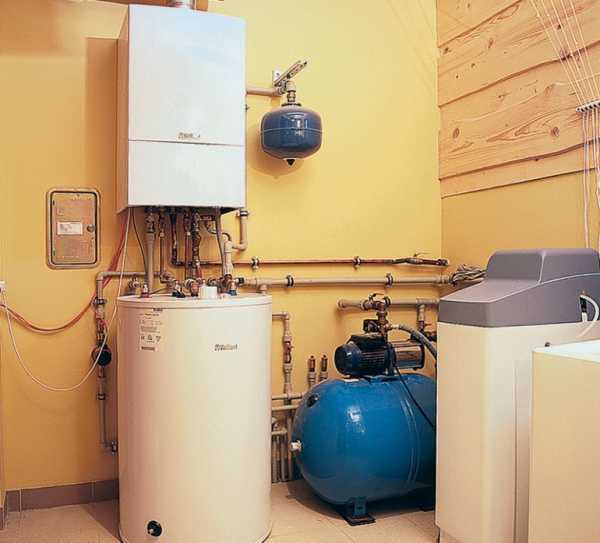

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.

Устройство газового котла со встроенным бойлером

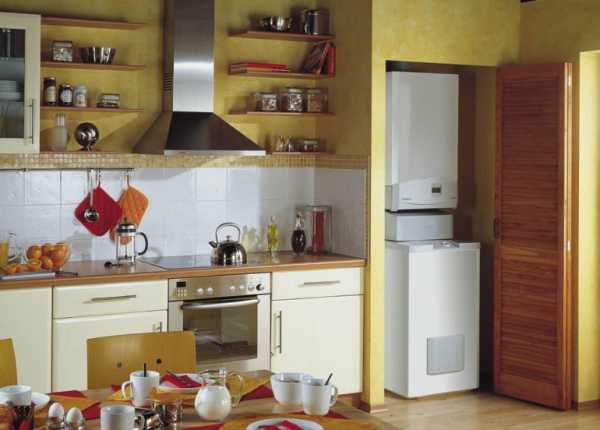

Размещение внешнего бойлера потребует больше места на кухне

Правила установки газового котла в кухонном помещении

Чтобы поставить котел на кухне и не испытывать проблем с таким оборудованием в плане его эксплуатации и технического обслуживания, следует строго придерживаться требований, оговоренных в СНиПах. Данные требования к установке газового котла, которых следует придерживаться и при замене старого прибора на новый, оговаривают целый ряд параметров, к которым относятся: расположение оборудования относительно сантехнических приборов, окон и вытяжки; расстояние, на котором боковые стенки устройства должны располагаться от стен помещения; высота установки настенного газового котла от пола и др.

Для установки котлов с открытой камерой сгорания существуют ограничения минимально необходимого объема помещения в зависимости от суммарной тепловой мощности оборудования

Согласно вышеупомянутым параметрам, установка газового котла на кухне допускается в том случае, если кухня не используется в качестве жилой комнаты.

Наиболее распространенными на сегодняшний день являются два способа установки газового оборудования в кухне:

  1. Установка газового прибора в специальный короб, который, в свою очередь, монтируется в один из элементов мебели на кухне. Решив выбрать данный вариант, следует иметь в виду, что установка котла на кухне таким способом, согласно требованиям безопасности, возможна не во всех случаях.
  2. Установка котла, оснащенного декоративной лицевой панелью. Это удобно, так как на современном рынке предлагается большое разнообразие газовых котлов с разными вариантами декоративной отделки, что дает возможность оптимально подобрать котел практически под любой интерьер.

Газовый котел, встроенный в кухонный шкаф

Многие модели газовых котлов имеют дизайн, вполне подходящий для открытого размещения на кухне

Основные требования по установке газовых отопительных котлов в кухонном помещении

Планировка и оснащение кухни, если в ней планируется поместить газовый отопительный котел, должна сразу предусматривать требования по установке такого оборудования. Такие требования, в частности, определяют следующие параметры кухни:

  1. Наличие двери в кухне, которая необходима для ее изоляции от жилых помещений дома.
  2. Наличие оконного проема в кухне и его размеры. Требования по данному параметру являются минимальными.
  3. Наличие в кухне приточно-вытяжной вентиляции.
  4. Наличие в оборудуемой кухне электрических розеток и подводящих газ труб и расстояние от них до устанавливаемого отопительного котла.
  5. Наличие в кухонном помещении системы дымоотведения.

Основные нормы размещения напольного газового котла

Следует иметь в виду, что требование, относящееся к наличию двери в кухне, в которой устанавливается газовый котел, является очень важным, так как помещение, в котором эксплуатируется подобное оборудование, должно быть изолировано от жилых комнат.

Кроме этого, очень важно оставлять определенное расстояние от стенки самого котла до стены помещения, так как воздух вокруг такого оборудования должен свободно циркулировать, что очень важно для обеспечения безопасности его использования.

Наличие на кухне, в которой установлен газовый котел, форточки и системы вентиляции

В перечне требований, относящихся к кухонным помещениям, в которых используется газовый котел, однозначно сказано, что окна, которые устанавливаются в таких помещениях, должны в обязательном порядке оснащаться форточками. Таким образом, согласно данному требованию, если в кухонном помещении установлены металлопластиковые окна, в которых форточки отсутствуют, то это является нарушением норм безопасности. Между тем, в подавляющем большинстве случаев, на подобное нарушение требований представители газовых служб не обращают внимания.

Необходимость в наличии форточки в окнах кухонного помещения, оснащенного газовым котлом, как и конвекционного отверстия в дверном полотне, объясняется тем, что воздух в таком помещении должен постоянно циркулировать, чтобы в нем не создавалась высокая концентрация опасных для жизни человека летучих веществ.

Вентиляция кухни должна обеспечивать приток и отток воздуха

В том случае, если газовый котел будет монтироваться во внутренней части кухонного шкафа, то следует особенно тщательно следить за тем, чтобы такое оборудование располагалось на пути движения воздушных потоков в кухонном помещении. Кроме этого, при таком варианте размещения газового котла, необходимо предусмотреть наличие конвекционных отверстий и в дверцах самого кухонного шкафа, в котором будет располагаться отопительное оборудование.

При эксплуатации внутри кухонного помещения отопительного газового котла любого типа, воздух в таком помещении сжигается в любом случае, что и объясняет требования, согласно которым в кухнях с газовым отопительным оборудованием в обязательном порядке должна быть установлена вентиляционная система.

Вентиляция этого котла обеспечивается отсутствием нижней панели шкафчика и его решетчатой дверцей

Кроме самого факта наличия такой системы в кухонном помещении с газовым котлом, к правилам выполнения ее монтажа также предъявляются определенные требования.

  • Вытяжку, которая будет обслуживать газовый котел, нельзя подключать к кухонному вытяжному воздуховоду, для нее необходимо смонтировать отдельный канал.
  • Диаметр вентиляционного канала, к которому будет подключаться вытяжка газового котла, должен быть рассчитан с учетом производительности работы отопительного оборудования.
  • В помещении, в котором будут эксплуатироваться газовый котел и вытяжная вентиляционная система для его обслуживания, должен обеспечиваться определенный воздухообмен, конкретная величина которого оговаривается требованиями СНиПа 31-01 от 2003 года. Согласно требованиям данного нормативного документа, при эксплуатации газовых котлов с атмосферными горелками в расчет принимается двойной воздухообмен, а при использовании оборудования с закрытой камерой сгорания – одинарный.

Видео: требования к естественной вентиляции при установке газового котла на кухне.

Рекомендации по выбору газового котла для установки на кухне

Прежде чем изучать требования к помещению для установки газового котла на кухне, следует определиться с выбором самого оборудования. Так, основными параметрами, на которые следует обращать внимание при выборе, являются:

  • мощность;
  • количество контуров в конструкции;
  • тип камеры сгорания;
  • тип установки;
  • тип используемого теплообменника;
  • объем бака встроенного или внешнего бойлера;
  • торговая марка, под которой выпущено оборудование.

Кроме этого, выбирая отопительные котлы, следует учитывать такие параметры, как расход топлива и электроэнергии, а также количество воды, которое такое устройство способно нагреть в единицу времени.

Видео: как правильно подобрать настенный газовый котел.

prokuhni.info

требования, правила, нормы, условия, схема

Установка газового котла в частном доме требует решения некоторых проблем. К помещению и оборудованию предъявляются специфические требования, которые придется выполнять неукоснительно, т.к. от этого зависит не только качество эксплуатации, но и безопасность.

Все работы должны производиться после согласования всех процедур и при участии специалистов. Установка газовых установок без разрешения приведет к значительным проблемам, в частности к штрафам (смотрите: газификация частного дома).

Подготовительный этап

Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования.

Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов.

Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:

  1. Одноконтурный тип. Он предназначен только для отопления и имеет более простую конструкцию.
  2. Двухконтурный котел может одновременно отапливать дом и обеспечивать горячее водоснабжение.

Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.

Выбор устройства по мощности зависит от размеров дома (смотрите: типы частных домов). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.

Документация нормативного характера

Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы». В нем прописаны наиболее важные нормы и правила.

Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003), порядка обеспечения газоснабжения (СНиП 2 04.08-87). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.

Согласование установки

Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме. Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).

Важнейшим документов для подключения являются Технические условия. Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.

Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ.

Разработка проекта

Технические условия фиксируют только условия установки газового котла, но для начала монтажа оборудования необходимо пройти следующую стадию – разработка и согласование проектной документации.

По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.

Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз).

Для согласования к проекту прикладываются следующие документы:

  1. Технический паспорт на оборудование.
  2. Инструкция по эксплуатации газового котла.
  3. Санитарный сертификат и сертификат технического соответствия.
  4. Экспертное заключение на соответствие оборудования техническим требованиям.

Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.

Правила установки

Отопительный котел должен устанавливаться в отдельном помещении, к которому предъявляются повышенные требования:
  1. Газовое оборудование монтируется в специально отведенном помещении. В частном доме, при учете всех норм, котельную можно обустроить на любом этаже и в подвале. Не допускается ставить газовый котел в жилой комнате, санузле, ванной и на кухне.
  2. Минимально допустимая площадь помещения устанавливается, исходя из мощности котла. Допустимый минимум – 4 м².
  3. Потолок в помещении должен быть поднят на высоту более 2,6 м.
  4. Обязательный элемент в помещении – открывающееся окно. Установлена норма – 3 см² площади окна на каждый 1 м² общей площади котельной.
  5. Входная дверь в помещение должна быть шире 80 см. Вверху, между дверным проемом и дверным полотном, оставляется зазор более 24 мм для естественной вентиляции.
  6. Не допускается в отделке помещения использовать горючие облицовочные материалы. Не следует делать фальшпотолки или фальшполы.
  7. В помещении должно быть достаточное освещение и приток свежего воздуха.
  8. В котельной необходимо исключать скопление влаги. Увлажнение среды вызывает затруднение выведение газовых паров.
  9. Не допускается эксплуатация газового котла без подведения водопровода.

Надо учитывать, что требования к помещению котельной являются обязательными для выполнения. С учетом того, что нарушение норм таит в себе опасность, неправильное обустройство наказывается штрафами и запретом эксплуатации оборудования.

Требования к отдельным помещениям

Котельная в отдельно стоящем сооружении организуется при мощности котла свыше 150 кВт или по желанию владельца при любом оборудовании. Данный вариант повышает безопасность, полностью исключает проникновение газа в дом, однако требует монтажа теплотрассы с надежной теплоизоляцией.

При строительстве отдельного сооружения используются негорючие стройматериалы. Предпочтение отдается блочной и кирпичной кладке. Для внешней облицовки можно использовать металлические многослойные «сэндвичи». Перекрытие пола выполняется железобетонными плитами. При обустройстве крыши упор делается на металлический профиль и негорючие кровельные материалы.

Отдельное помещение должно полностью удовлетворять вышеприведенным требованиям. При мощности котла свыше 100 кВт минимальная площадь помещения устанавливается 15 м². Более мощные установки требуют корректировки этого показателя – 0,2 м² дополнительно на каждый 1 кВт.

Если котел имеет массу свыше 210 кг, то обязательно возводится фундамент, который независим от фундамента самого строения. Он поднимается над уровнем пола на высоту 12-15 см.

Оборудование пристройки

Специальная пристройка к жилому дому чаще всего используется для котлов мощностью 50-100 кВт или при отсутствии нужного помещения для маломощного оборудования внутри дома. В деревянном доме такой вариант является достаточно популярным. В этом случае важно обеспечить огнеупорную защиту деревянной стены на том участке, где с ней контактирует пристройка. Огнестойкость должна быть обеспечена не ниже 0,7 ч.

Помещение пристройки должно соответствовать всем установленным нормам. Повышенные требования к входной двери. Она должна быть металлической, открываться наружу и закрепляться с таким условием, чтобы легко вылетать от взрывной волны. Естественная вентиляция является важным требованием.

Для притока воздуха предполагается наличие отверстий и зазоров, причем их площадь нормируется таким условием – 8 см² на каждый 1 кВт мощности котла.

Требования к оборудованию и его элементам

Подача газа в котельную допускается только после освидетельствования правильности монтажа компетентным представителем районной или областной газовой службы. Перед вводом ее в эксплуатацию обязательно производится опрессовка системы при давлении до 1,9 атм.

Важно! В системе не должно оставаться воздуха, а все узлы должны быть проверены на герметичность.

Должны быть соблюдены следующие общие требования к оборудованию и его деталям:

  • обеспечение свободного доступа к оборудованию со всех сторон;
  • трубы для газа могут изготавливаться исключительно из металла;
  • обязательное условие – наличие счетчика расхода газа;
  • оборудование должно быть надежно заземлено по нормам, установленным для электроустановок;
  • для исключения аварийных ситуаций необходимо устанавливать газоанализатор, сигнализирующий о наличии газовой утечки и автоматический клапан для перекрытия подачи газа при разгерметизации.

Работа газового котла в достаточной степени зависит от электричества. Для устранения проблем целесообразно устанавливать стабилизатор напряжения, а также источники бесперебойного электропитания.

Обустройство вентиляции и дымоотвода

Важнейший элемент обустройства котельной – надежная вентиляционная система. Она призвана исключить:

  • накопление угарных газов и скопление газа при наличии небольших утечек;
  • устранение оседания копоти на поверхности стен и потолка;
  • обеспечение комфортных условий для обслуживающего персонала.

Вентиляция обеспечивается сочетанием естественного и принудительного способов.

Естественная вентиляция предполагает наличие открывающихся окон (в соответствии с указанными нормами), щелей в дверном проеме и специальных вентиляционных отверстий в стене. Они обычно имеют диаметр 12-16 см, а их количество зависит от площади помещения и мощности оборудования.

Приток свежего воздуха происходит через проушины в нижней части стены, а отток – под потолком с противоположной стороны стены или через кровлю. Отверстия следует закрывать защитной решеткой.

Принудительная вентиляция повышает безопасность эксплуатации оборудования. При использовании мощных котлов естественная вентиляция не справится, а потому устанавливаются вытяжные вентиляторы. Для отвода монтируются вытяжные, вентиляционные трубы.

Дымоход (правильнее, газоотвод) является обязательным элементом для котельной. К его обустройству предъявляются такие требования:

  • дымоход котельной – это отдельная конструкция, не связанная с другими дымоотводящими системами в доме;
  • горизонтальный участок отвода не может превышать 2,8 м;
  • количество колен (искривлений) – не более 3;
  • диаметр отвода не может быть меньше соединительного патрубка;
  • наружный участок дымохода выводится над крышей и должен возвышаться над коньком на высоту не менее 60-70 см.

Диаметр дымохода зависит от мощности котла и должен учитывать установленное соотношение. Так при мощности менее 35 кВт диаметр составляет не менее 13 см, а при мощности 35-45 кВт – 14 см.

Необходимость в инженерных коммуникациях

Помимо согласованного подключения к газовой магистрали, работа газовых котлов невозможна без подведения водопровода и электрической сети. Водоснабжение в значительном объеме, т.к. вода является основным теплоносителем в отопительной системе. Такая дополнительная точка также требует согласования в соответствующих организациях и установки приборов контроля расхода воды.

Практически все типы газовых котлов не могут работать без электричества. При подведении электрической сети принимается в расчет общая потребность в электроэнергии – на котел (согласно паспорта) и освещение помещения.

Обратите внимание

Линия должна отводиться от индивидуального щита, оборудованного автоматическим выключателем, системой защиты и счетчиком.

Монтаж напольного котла

Монтаж газового котла напольного типа производится в следующем порядке:

  1. Формирование надежного основания. Для мощных котлов необходим монолитный бетонный фундамент, а для маломощного оборудования – металлический лист.
  2. Установка котла после проверки горизонтальности основания с помощью уровня.
  3. Присоединение котла к дымоходу и проверка наличия необходимой тяги.
  4. Присоединение труб отопительной системы. Установка фильтра очистки и жесткости воды, а также запорных элементов в соответствии с инструкцией. Обычно ставятся шаровые клапаны.
  5. Подведение и присоединение водопровода при наличии второго контура.
  6. Подключение к газовому трубопроводу.
  7. Подведение электрической сети.

При монтаже оборудования следует помнить, что врезка в газовую магистраль может производиться только специалистом, имеющим специальный допуск.

Условия для размещения настенного котла

Другой распространенный тип оборудования – настенные газовые котлы. Их установка обеспечивается в такой последовательности:

  1. Крепление оборудования производится на несущей, высокопрочной стене или перегородке, отвечающей требованиям огнестойкости.
  2. Корпус котла должен отстоять от поверхности стены на 45-55 мм и на 50-60 см от смежной стены. До потолка должно оставаться расстояние не менее 75 см. Крепится котел строго параллельно напольной поверхности.
  3. Установка фильтра воды и запорных элементов. Подсоединение к отопительной системе.
  4. Установка дымохода, если это предусмотрено инструкцией.
  5. Подключение к газовому трубопроводу.
  6. Подведение электрической сети.

При монтаже обоих типов котлов надо учитывать, что его можно проводить только при температуре в помещении в пределах 6-34 градуса. После монтажа установка медленно заполняется водой так, чтобы вытеснился весь воздух.


Техническое обслуживание оборудования

Эксплуатация газового оборудования должна осуществляться строго в соответствии с инструкцией. Всегда следует помнить, что любые нарушения и утечки газа могут привести к трагическим последствиям. Эксплуатировать изношенное и поврежденное оборудования нельзя.

Техническое обслуживание котла должно обеспечиваться не реже 2-х раз в течение года. Перед наступлением холодов оно проводится в обязательном порядке и по полной программе. Проверяется герметичность всех соединений, состояние дымохода и системы вентиляции. Осуществляется тщательная чистка фильтров и горелки. При необходимости заменяются изношенные детали и герметизирующие прокладки.

Газовые котлы все шире используются для организации отопления и горячего водоснабжения частных домов. Они удобны в эксплуатации, а безопасность гарантирована при правильной установке и эксплуатации.


Монтаж оборудования необходимо обеспечить в полном соответствии с установленными нормами. Важно помнить, что несогласованное подключение таких котлов является серьезным правонарушением и чревато административным наказанием.

domavlad.ru

Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котлаОбщий объем топочной
< 30 кВт7,5 м3
> 30-60 кВт13,5 м3
> 60-200 кВтТребования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.


Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.


Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3


Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

  1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
  2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
  3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
  4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
  5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
  6. Площадь помещения под котел — 4 м2, высота потолков в комнате – не менее 2,5 м2.
  7. Наружная дверь должна быть шириной ширину 80 см.
  8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
  9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
  10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
  11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

  1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
  2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
  3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

otopleniesam.ru

Правила установки газового котла в квартире и частном доме: нормы СНиП

Газовые отопительные котлы являются отличным способом создания системы обогрева помещений. Они достаточно экономичны и способны демонстрировать приличный коэффициент полезного действия. Однако такие системы обогрева являются источниками повышенной опасности и, поэтому при процессе строительства необходимо соблюдать правила установки газового котла.

правила установки газового котла

Требуется ли специалист?

Прежде всего учтите, что все оборудование, предназначено для работы с газом (будь это котел, трубы, соединительные фитинги или другие устройства) должно иметь соответствующий сертификат. Нельзя использовать для создания газовых коммуникаций оборудование, предназначенное, например, для водопроводных систем. Как правило, для установки газовых котлов и систем отопления на основе таких устройств также требуется привлекать работников, имеющих соответствующий допуск и прошедших обучение. Но в крайнем случае вы сможете установить систему обогрева на основе газового котла и самостоятельно.

Единые правила установки газовых котлов в домах



газовая котельная

Чтобы обеспечить безаварийную и безопасную работу газового отопительного оборудования необходимо соблюдать ряд строгих, но достаточно простых в выполнении правил.

Требования к помещению под котельную

Прежде всего помните, что природный газ является чрезвычайно пожароопасным веществом и его использование в неподготовленных и несоответствующих помещениях может привести к очень неприятным последствиям.

Впрочем, газовые отопительные котлы с мощностью до 60 киловатт можно устанавливать в любых, даже неподготовленных помещениях. Но при этом котлы должны быть одноконтурными. В том случае, если в обогревательном котле имеется второй контур – его установка в кухонном помещении запрещена.

подключение дымохода

Тем не менее, не рекомендуется устанавливать газовое оборудование в жилых помещениях. Желательно в частном доме выделить под котельную отдельную комнату и предусмотреть, чтобы она имела окно в наружной стене здания.

Для установки газовых отопительных котлов мощностью до 150 киловатт можно выбрать любой этаж вашего жилища. Однако, если вы планируете установить более мощную отопительную систему, то ее можно будет разместить только в подвале или в цокольном этаже.

Учтите, что по существующим нормативам на 1 киловатт мощности газового котла должно приходиться 0,2 кубометра объема помещения, в котором он установлен. Также помещение газовой котельной в частном дому должно иметь высоту потолков не менее 2,5 метров и обеспечивать удобный доступ к любому из элементов системы отопления. Стены газовой котельной должны быть огнестойкими с показателем не менее ¾ часа. Также как и при других вариантах размещения – в помещении отдельной газовой котельной должно иметься естественное освещение, то есть она должна иметь окно в наружной стене дома.

Требования к дымоходам газовых котлов

Дымоходы газовых котлов систем отопления также имеют свои правила установки. Неправильная их работа может привести к накоплению продуктов сгорания и к трагическим последствиям.

Необходимый минимальный диметр дымохода указан в спецификации к вашему газовому котлу. При этом его входное сечение должно совпадать с сечением выходного отверстия газового котла.

Для обеспечения удаления продуктов сгорания верхний обрез дымохода необходимо разместить не ниже полуметра от конька крыши. Как правило, для газового отопления используются дымоходы круглого сечения, стенки которых изготовлены из черного металла или нержавеющей стали.

При создании проекта системы отопления необходимо предусмотреть, чтобы дымоход газового котла имел не более трех изгибов или поворотов. Начальный отрезок дымохода, непосредственно примыкающий к газовому котлу должен быть не менее 25 сантиметров.

Получение разрешительных документов

Из-за того, что газовое отопления является источником повышенной опасности – перед его монтажом необходимо получить ряд разрешительных документов.

На начальном этапе нужно закрепить договором подключение к трубе газоснабжения. Перед строительством системы отопления разрабатывается и утверждается проект газификации. Только после утверждения проекта в уполномоченной организации можно приступать к приобретению оборудования и непосредственно к монтажу.

Правила установки настенного газового котла

После утверждения проекта, на этапе покупки обязательно проверьте наличие крепежных устройств в комплекте поставки. Если производитель не вложил их в комплект – их необходимо приобрести отдельно. Обязательно потребуйте сертификат на приобретаемый газовый котел. Проведите сверку маркировки котла и сведений, указанных в сертификате безопасности.

настенный газовый котел

На предварительном этапе установки тщательно продуйте внутреннюю трубопроводную систему котла. Уберите все транспортные заглушки. Трубы прочищаются водяным потоком с малым давлением, вода уберет мелкий мусор и пыль.

Убедитесь, что материал стены, на которой вы планируете разместить газовый котел выполнена из негорючего материала. В противном случае ее необходимо усилить пожаробезопасным покрытием толщиной более 3 мм. Сам котел при таком размещении должен быть вынесен не менее, чем в 45 мм от поверхности стены.

Высота установки газового котла составляет то 80 до 160 см. На расстоянии не менее 20 см от него не должно находиться другое электрическое или газовое оборудование, либо любых легковоспламеняющихся материалов..

При установки монтажных кронштейнов проверьте строительным уровнем их горизонтальное и вертикальное положение.

В том случае, если конструкция газового котла требует тягу в дымоходе – формируем и проверяем пути вывода продуктов сгорания. Существуют и так называемые «не дымоходные» котлы, в которых продукты сгорания удаляются принудительной циркуляцией воздуха через вытяжной вентилятор.

Подключение газа к котлу проводится с обязательным участием сертифицированного специалиста. При монтаже используются только металлические трубы и специальные соединительные устройства.

Если на вашем газовом котле имеются электрические приборы – подключаем его к электросети через отдельный автомат защиты от короткого замыкания и перегрева.

Первый запуск газового обогревательного котла необходимо проводить в присутствии специалиста из газовой компании, после тщательной проверки соблюдения всех правил установки.

Правила установки напольного газового котла

Напольные газовые котлы имеют большую мощность по сравнению с настенными и требуют соблюдения более строгих правил при установке.

котельная с напольным котлом

При установке напольного котла, как правило, монтируется и разветвленная отопительная система, распределяющая тепло в несколько помещений или на несколько этажей. Следовательно, еще до покупки котла необходимо составить проект отопительной системы и уяснить расположение всех ее элементов, в том числе соответствие расположения выходных патрубков напольного котла входным патрубкам отопительной системы.

Напольный котел можно устанавливать и на прочный деревянный пол, однако (в отличие от бетонного) его необходимо защитить оцинкованным железом или клинкерной плиткой. При этом негорючее основание должно выходить за фронтальную сторону котла не менее, чем на полметра.

Как и настенный вариант – напольные газовые котлы при установке тщательно выверяются по строительному уровню. При установке таких котлов обязательно оборудуется качественная дымоходная система

Системы водяного отопления на основе газовых котлов требуют установки фильтра жесткости для входящего водяного потока.

система газового отопления

Учтите, что каждый патрубок подвода и забора воды должен быть оборудован устройствами, облегчающими их демонтаж. Это делается для того, чтобы заменять в случае ремонта любой из элементов системы. Также на всех патрубках устанавливаются вентили.

Правила установки газового котла в напольном исполнении также требуют его подключения и первого запуска только с участием специалиста из газовой компании.

Правила установки газового котла: обучающее видео

kamin-expert.ru

Установка газового котла в частном доме: требования, правила, нормы

Газовой котел является оптимальным средством для создания надежной и отопительной сети для дома. Такое оборудование отличается высоким КПД при низких финансовых затратах на использование, а также дает возможность гибко регулировать обогрев внутренних помещений. О требованиях к комнате, где планируется установить котел, характеристиках отопительного оборудования и правилах его монтажа мы поговорим в этой статье.

1

Приготовления к монтажу котла – нормативные положения и проектная документация

Для грамотной установки газового котла в коттедже, на даче или в частном доме предварительно необходимо ознакомиться с существующей нормативной документацией, регламентирующей правила выполнения таких работ. В нормах описываются особенности монтажа газового оборудования для создания автономной отопительной системы.

В первую очередь вам следует изучить СНиП 31-02-2001 о газоснабжении загородных домов. Здесь указаны все законодательные требования, предъявляемые к устанавливаемому газовому оборудованию. Кроме того, информация о требованиях к устройству автономной системы отопления содержится также в документах:

  • СНиП 41-01-2003 о вентиляции, отоплении и кондиционировании воздуха;
  • СНиП 2.04.01-85 об устройстве внутреннего водопровода;
  • СНиП 21-01-97 о пожарной безопасности;
  • СНиП 2.04.08-87 об устройстве котельной.

Согласно этим требованиям, для установки котла в доме необходимо предварительно получить технические условия, являющиеся основанием для организации работ по подключению домашнего оборудования к центральной магистрали газоснабжения. Для получения ТУ вам нужно обратиться в местную газовую службу и подать заявление, указав в нем предполагаемый расход газа на отопительные нужды. В центральной России на газовое отопление расходуется от 7 до 12 м3 газа в сутки.

Поданная заявка будет рассмотрена специалистами компании, если организовать подключение возможно, собственник получит технические условия, если же по каким-то причинам обеспечить подачу газа в дом невозможно, владельцу объекта выдадут мотивированный отказ. Процедура рассмотрения заявки проходит в течение одного месяца, но ответ собственник может получить и гораздо раньше.

Техусловия являются официальным разрешением на монтаж газового оборудования. Выполнение работ без ТУ считается незаконным и опасным для пользователей дома.

Получив техусловия, можно переходить к созданию проекта на подключение объекта к газоснабжению. В проекте должна присутствовать схема монтажа газовых коммуникаций – труб газоснабжения от центральной магистрали на частный земельный участок и от места подключения участка внутрь дома.

Проектированием газоснабжения разрешено заниматься только квалифицированным специалистам, имеющим все соответствующие разрешения и лицензии на выполнение таких работ. Самостоятельно подготовить проект на подключение к сети невозможно. Готовый проект передается на согласование в отдел организации, контролирующей газоснабжение в населенном пункте. Согласование осуществляется в течение 90 дней с момента подачи собственником заявления.

При подаче заявки на согласование проекта необходимо приложить к ней следующие документы:

  • техпаспорт и инструкцию по использованию устанавливаемого котла;
  • сертификаты соответствия;
  • подтверждение соответствия газового агрегата требованиям безопасности.

Если по каким-то причинам в газовой службе примут решение отказать собственнику в согласовании проекта, ему выдадут мотивированный отказ и перечень действий, необходимых для получения разрешения на подключение дома к газоснабжению и установки газового оборудования.

Правильно оборудованная котельная

2

Требования к помещению – где можно устроить котельную?

Газовое оборудование отличается по мощности. Устройства мощностью менее 30 кВт можно устанавливать в любых нежилых помещениях, а для более мощных приборов требуется устройство котельной. Котельная – это отдельное помещение, предназначенное исключительно для размещения отопительного оборудования и не используемого для других нужд.

Чаще всего для устройства котельной в доме используют помещения в подвальном этаже, комната должна соответствовать всем современным требованиям и нормам. Устройство котельной в подвале разрешается только в одноквартирных жилых домах. Можно также разместить котел в пристроенном помещении к дому.

Законодательство регламентирует требования к котельной:

  1. 1. Площадь комнаты для установки отопительного оборудования должна быть от 4 м2 и более. В одной котельной может быть установлено только 2 котла.
  2. 2. Высота потолка котельной не менее 2,2 м.
  3. 3. В котельной нужно окно для освещения, его размер рассчитывается по формуле – на каждые 10 м3 объема котельной должно приходиться 0,3 м2 площади окна. Минимальная площадь окна составляет 50 см2.
  4. 4. Ширина дверного проема – от 80 см.
  5. 5. Расстояние до двери – не менее 1 м, но лучше размещать газовое оборудование дальше от входа, хотя бы на расстоянии 1,3 м.
  6. 6. Перед котлом предусматривают свободное место, необходимое для проведения ремонта и обслуживания оборудования – от 1,3 м.

Котел в комнате необходимо устанавливать строго горизонтально. Такой монтаж позволит минимизировать шумы и вибрации, возникающие при его работе. Устанавливается оборудование только на ровный пол, изготовленный из прочных, негорючих материалов. Стены в котельной тоже должны быть выстроены и облицованы с использованием материалов, относящихся к классу пожаробезопасных и термостойких.

Для нормальной и безопасной работы котельной в нее необходимо подвести холодную воду, а также организовать систему слива воды в канализацию, расположенную в полу. Все электрические розетки в комнате обязательно должны иметь заземление. В помещении должен быть организован доступ к дымоходу, чтобы при обслуживании оборудования можно было контролировать проходимость каналов и выполнять прочистку.

3

Устройство дымохода и системы вентиляции

По правилам монтажа газового оборудования в комнате, где устанавливается котел, необходимо организовать функциональные системы вентиляции и удаления дыма. Если этих систем в комнате не будет, либо они не смогут нормально функционировать, это может стать причиной поломки дорогостоящего оборудования и возникновения аварийных ситуаций.

Вентиляционный и дымоходный канал в котельной должны быть раздельными. Система вентиляции должна работать не только на удаление из помещения воздуха, но и на приток чистого кислорода, потому необходима организация функциональной приточно-вытяжной системы. Входное окно вентканала делают в нижней части входной двери или во внешней стене. Размер проема должен составить не менее 1/30 от площади котельной и не менее 8 см2 на 1 кВт мощности котла (если приток воздуха идет с улицы). Если воздух попадает в помещение из другой комнаты, то размер отверстия делают от 30 см2 на 1 кВт. В котельной вентиляционный канал должен все время быть открытым, чтобы воздух мог постоянно циркулировать в помещении.

Котел лучше всего устанавливать в непосредственной близости от дымоходной трубы. Устанавливаемый в стене дымоход должен иметь два канала:

  • главный – для монтажа трубы;
  • ревизионный – для технического обслуживания (располагается ниже главного на расстоянии 25 см и более).

Выходное отверстие дымохода обязательно должно соответствовать по размеру выходному патрубку устанавливаемого газового оборудования. Сам дымоход должен иметь не более 3 поворотов и изгибов. Труба системы изготавливается из нержавейки или углеродистой листовой стали. Установка труб, изготовленных из асбеста или других слоистых материалов, может осуществляться только на расстоянии 50 см от дымоходного патрубка котла.

Перед установкой дымохода необходимо провести расчет оптимального его расположения и протяженности. Такой расчет позволит повысить функциональность системы и сделает ее безопасной в эксплуатации. Для труб, используемых в дымоходах, предъявляют следующие требования:

  • труба должна подниматься над крышей без конька минимум на 50 см;
  • труба, выходящая на скат на удалении от конька менее 150 см, оснащается оголовком, возвышающимся над коньком на полметра;
  • выходящая через скатную крышу труба на расстоянии от конька более 150 см, но менее 300 см должна иметь оголовок не ниже вершины конька;

При расстоянии от трубы на скатной крыше до конька более 300 см оголовок располагают так, чтобы его высота достигала условной линии, прочерченной под углом в 10˚ от вершины конька к горизонту.

Отсутствие систем вентиляции — причина поломки оборудования.

4

Виды и особенности подключения газового оборудования

На рынке газового оборудования котлы представлены в широком ассортименте, собственникам частных домов остается только правильно подбирать устройства, соответствующие своими характеристиками месту установки и требованиям к интенсивности отопления. Существует несколько вариантов классификации котлов, такие устройства разделяются по следующим критериям:

  • по методу монтажа;
  • по конструкции;
  • по мощности;
  • по способу розжига;
  • по методу отвода продуктов горения.

По конструктивным характеристикам котлы разделяют на одно- и двухконтурные. Устройства с одним контуром предназначены исключительно для отопления. При необходимости организовать в доме также горячее водоснабжение, придется использовать дополнительное устройство – бойлер. Двухконтурные модели могут обеспечивать работу систем горячего водоснабжения и отопления одновременно. Они работают по проточному нагревательному принципу либо имеют встроенный бойлер, который нагревает воду до необходимой температуры. Благодаря этому, двухконтурные устройства считаются более универсальными, но и стоят дороже.

По методу монтажа приборы разделяют на настенные и напольные. Напольные устройства отличаются от настенных большими размерами и мощностью, из-за этого порой требуют монтажа в специальной котельной. Настенные котлы становятся более популярными в последнее время, ведь их использование возможно и в частных домах, и в квартирах. Настенные приборы хороши тем, что не требуют монтажа полноценного дымохода, удаление продуктов горения может осуществляться через внешнюю стену через коаксиальный дымоход.

Очень важный параметр при выборе котла – его мощность. Чтобы гарантировать качественное отопление всех внутренних помещений жилого объекта, необходимо предварительно провести расчет мощности газового оборудования. Для эффективного отопления каждых 10 м2 площади дома необходимо минимум 1 кВт мощности котла. Очень желательно выбирать устройство с запасом мощности в 20%, чтобы в процессе эксплуатации ему не приходилось работать на пределе возможностей.

Следует учитывать, что удельная мощность для обогрева 10 м2 площади дома различается для разных регионов России. Если в средней полосе 1 кВт вполне достаточно, то для севера лучше проводить расчет, беря в качестве удельной мощности величину в 1,5 или даже в 2 кВт. В южных регионах такая мощность не нужна, вполне достаточно проводить расчет с показателями удельной мощности на уровне 0,7-0,8 кВт.

Наиболее распространены напольные и настенные модели.

5

Правила монтажа системы отопления

Лучше всего доверить задачу монтажа газового оборудования квалифицированным специалистам, которые смогут выполнить необходимые работы правильно, в полном соответствии с современными нормами законодательства, сделают безопасную и функциональную систему для вашего дома. Иногда можно выполнить монтажные работы и своими силами, но для этого придется получать персональное разрешение от представителей контролирующих организаций, но даже в этом случае приемку и испытания установленного котла должны осуществлять профессионалы.

Перед началом монтажа нужно убедиться в приобретении всего необходимого оборудования и комплектующих, для этого следует повторно изучить подготовленный проект на монтаж и техническую документацию на устанавливаемый котел. После этого напольный прибор устанавливается на прочную поверхность, идеальным основанием для монтажа является бетонная стяжка, покрытая металлическим листом или керамической плиткой. Такой пол нужен не только под самим котлом, но и на всем предтопочном пространстве – около 40-50 см в передней части котла.

Устройство устанавливают на основание таким образом, чтобы оно прочно опиралось на поверхность всеми ножками. Нестабильная установка может привести к неправильной работе устройства.

При установке необходимо соблюсти следующие требования:

  • расстояние от поверхности котла до потолка – от 1,2 м;
  • расстояние от котла до незащищенной стены – от 32 см;
  • расстояние до закрытой металлическим листом стены – от 26 см;
  • расстояние от дымовой трубы до незащищенной стены – от 50 см;
  • расстояние от дымовой трубы до защищенной стены – 25 см;

Для монтажа настенных котлов в стену монтируют специальные кронштейны или крепежные планки, входящие в комплект устройства. Монтаж необходимо выполнять на высоте от 1 до 1,6 м до пола. Устанавливать кронштейны и планки нужно по строительному уровню, чтобы котел подвешивался точно по вертикали и горизонтали. На установленные крепления вешается прибор.

Далее котел подключают к установленному дымоходу через специальный патрубок (крепление патрубка к трубе должно быть герметичным без зазоров). После через систему водоснабжения трубопровод отопления заливают воду (перед входом в котел на трубе монтируют фильтр грубой очистки и запорные краны по обеим сторонам от него). Обеспечить герметичность и правильную работу системы самостоятельно очень сложно, потому мы еще раз рекомендуем обращаться к профессионалам для монтажа устройства.

obustroen.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
