ПУЭ. Раздел 6. Электрическое освещение.

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии.

Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника.

При этом конструкция розетки должна исключать возможность использования токоведущих контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным.

Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение, вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Высота розеток от пола

При обустройстве помещений особое внимание уделяют расположению розеток. И тут встает вопрос, на какой высоте розетки должны располагаться. Здесь многое зависит от предназначения комнаты. Но всегда важна безопасность в процессе эксплуатации. Высота розеток от пола должна быть такой, чтобы они были защищены от влаги и физического воздействия. Также важно учесть длину проводов электрических приборов. Расположение розеток должно быть таким, чтобы не было натяжения.

Общие требования

В электрике есть главный нормативный документ, который регламентирует требования обустройства электрических установок (ПУЭ). Если ими пренебрегать, тогда качество монтажа электрической проводки не будет высоким.

Согласно ПУЭ существует несколько важных правил:

• Не разрешается устанавливать розетки в душевых и ванных комнатах саун, бань и прачечных. Допускается лишь монтаж в ванных комнатах гостиниц и квартир. Но они должны быть обеспечены защитой устройства защитного отключения и не располагаться низко. В санузле точки нужно устанавливать не ближе 60 см к душевой кабине.
• В помещении, где постоянно находятся дети, высота розеток не должна быть меньше 180 см. Важно, чтобы все розетки были оснащены автоматической защитой. После того, как вилка будет вытянута, гнездо закроется.
• В офисах и жилых помещениях высота электрических точек должна быть комфортной для пользователей. Учитывают интерьер и функциональное предназначение комнат. Но не рекомендуется устанавливать точки в менее, чем 100 см от пола. Или же можно смонтировать специальные плинтуса из пожароустойчивых материалов.
• От электрических точек до газовых труб не должно быть расстояние больше 50 см.
• В хозяйственных и подсобных помещениях высота с 80-100 см может быть увеличена до 150 см, если провода проложены по верху.

Пользуется популярностью использование напольных розеток. К ним подводят питание в кабель-каналах. Они имеют отличный внешний вид, так как их почти не видно. Но при влажной уборке следует соблюдать осторожность. В них не должна попасть вода.

Советские стандарты

В советское время розетки устанавливали на высоте 0.9 м от пола, а выключатели – 1.6 м. Такие стандарты отличаются следующими преимуществами:

• Удобство для бытовой техники, которую не нужно постоянно подключать к сети. К примеру, для кондиционеров.
• Дети не достанут до розетки.
• Вилку можно не нагибаясь вставлять в разъем.

Евростандарт

Он появился после того, как стали практиковать евроремонт. Многим пользователям такое расположение удобно, поскольку розетки монтируют на высоте 30 мм от пола. Легко пользоваться бытовой техников и есть возможность убрать провода.

Когда выбирают евророзетки, учитывают, что в сравнении с российскими моделями диаметр штырей и расстояние между ними больше. В евророзетки можно подключать мощную технику.

Сила тока у российских розеток не больше 10 Ампер, а евророзеток – 10-16 Ампер.

Правила монтажа

В первую очередь высота розетки должна быть безопасной и комфортной для всех пользователей. Количество всегда обеспечивают с запасом и учетом рациональной дистанции между устройствами.

Ниже мы разберем особенности установки розеток в зависимости от особенностей конкретного помещения.

В коридоре

Из-за ограниченного пространства достаточно точек. Высота от пола составляет 20 см, чтобы провода не мешали проходу.

Разъемы в углу плинтуса удобны для:

• электрической обувной сушилки;
• зарядки для телефона;
• пылесоса.

Для роутера желательно сделать отдельную розетку. В коридоре размещают ответвительный короб для телефона, телевизора и интернета. Дополнительно в коридоре можно разместить электросчетчик, стабилизатор, распределительный щиток. Если квартира маленькая, то устанавливают в коридоре датчик теплого пола. Когда дом частный, то устройство монтируют во всех комнатах.

В детской

Еще несколько лет назад было правило – устанавливать розетки высоко. Это нужно было для безопасности детей. Современные штепсельные розетки имеют запорные крышки. Для того, чтобы поднять их, ребенку нужно приложить достаточно усилий. Такие изделия можно монтировать по евростандарту.

В санузле

Количество точек в санузле зависит от габаритов помещения и бытовой техники в нем. Достаточно установить в помещении 2 розетки. Из-за высокой влажности для безопасности важно монтировать их выше, нежели в других комнатах. Первую розетку устанавливают около зеркала на расстоянии 1 м. В нее можно подключать фен и электрическую бритву. Вторая розетка предназначена для бойлера и стиральной машинки. Расстояние от пола 160 см.

Запрещено в санузле прокладывать низко проводку. Если будет случайное затопление, кабели не должны пострадать.

В соответствии с современными стандартами безопасное расстояние от крана – 0.6 м, а минимальные параметры – 0.2 м.

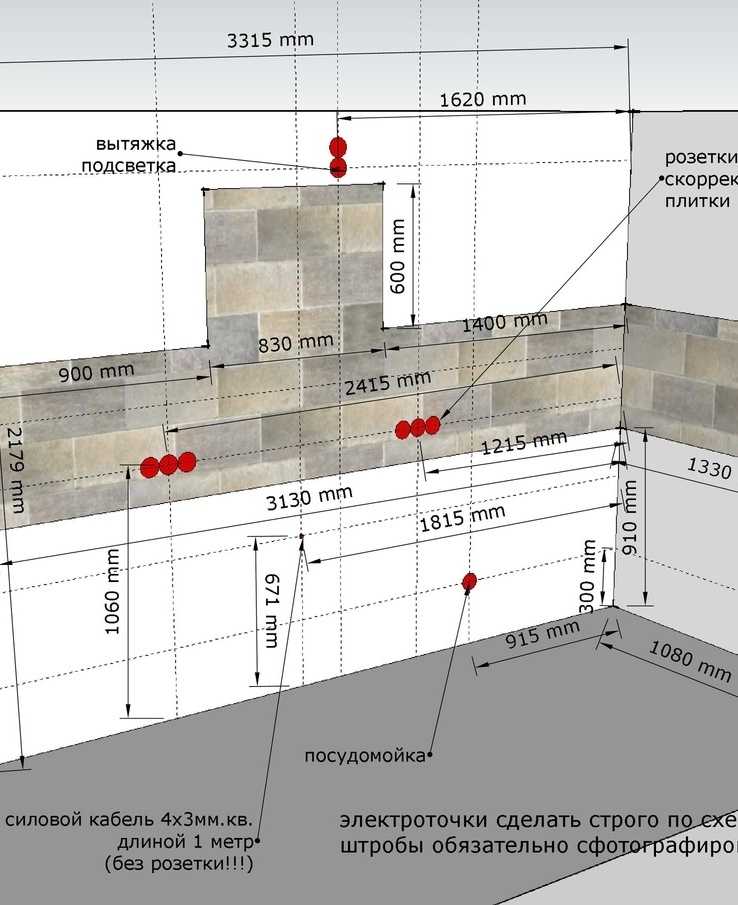

На кухне

Не существует конкретных требований по высоте розеток на кухне. Но есть определенный стандарт, который базируется на стандартизированных габаритах кухонной мебели. На этом основании есть 3 уровня установки розеток на высоте от пола:

1. 20-25 см – нужен стул для того, чтобы добраться до них.
2. 11-13 см – для переносных электрических приборов (микроволновка, чайник, блендер и так далее).
3. 10-15 см – для всевозможных крупных электрических приборов – плиты, холодильника, посудомоечной машины и тому подобных.

В гостиной

В гостиной часто используют много электроприборов и часто делают перестановку мебели. По стандарту на каждой стене должно быть по 2 розетки. Высота от пола составляет 2-3 м.

К розеткам можно подключать:

• игровые приставки;
• телевизор;
• вентилятор;
• напольный или настольный светильник;
• пылесос;
• зарядные устройства.

Для домашнего кинотеатра нужны 2 отдельные розетки – для ресивера и телевизора. Высота зависит от технических характеристик оборудования и расположения тумбы/ТВ. В среднем дистанция от пола – 130-140 см. Провода убирают за телевизор. Не должно быть провисания и напряжения.

Для кондиционера необходима персональная розетка. Когда в зале стоит компьютер, то для него тоже нужен разъем. Провода размещают от пола в 15 см.

В спальне

В спальне достаточно 4 электрические точки. Стандарт установки зависит от техники, имеющейся в комнате. По сторонам кровати монтируют по 1 розетке. На расстоянии от пола 0.3 м. в них подключают светильники, зарядки и электронные часы. При наличии трюмо с зеркалом, точку делают на высоте 0.7 м. Она нужна для плойки, фена и т.п.

Кабинет

В этом помещении необходимо большое количество розеток. Минимум одну надо расположить около стола. К ней подключают компьютер, роутер, ксерокс, принтер и колонки. Блок устанавливают от пола в 0.3 м. Точное количество зависит от используемой техники.

Когда в кабинете есть библиотека, нужна розетка под торшер. Точку питания тоже делают на уровне 30 см. На свободной стене располагают дополнительно 2 розетки для подсоединения оборудования, которое используется время от времени.

При наличии четкой схемы расстановки мебели мастер самостоятельно спроектирует оптимальные уровни расположения розеток.

Установку розеток выполняют и по советским требованиям, и по евростандарту. Во многом рост людей влияет на расстояние от пола. А количество электроточек зависит от функционального предназначения помещения.

Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, то обязательно столкнетесь с проблемами электрики. Лучше всего не переделывать имеющуюся бытовую электрическую сеть, а заново установить проводку, продумав до мелочей расположение коммутационных аппаратов. В этом случае возникают вполне естественные вопросы – какая должна быть высота розеток от пола, где установлены выключатели?

Содержимое

• Базовые опции
• Общие требования и правила
• Кухня
• Ванная

Основные опции

Официально принятых стандартов не существует. Есть только рекомендации и требования по установке розеток и выключателей относительно коммуникаций (газ, вода, трубы отопления). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы устанавливать коммутационные аппараты самостоятельно или обратитесь за помощью к профессиональному электрику, имейте в виду, что есть два наиболее распространенных варианта, на какой высоте от пола их можно установить:

• установка розеток и выключателей по т.н. «евростандарту»;
• «Советская» система установки.

Все эти понятия условные, на самом деле европейских стандартов и советских систем не существует, просто так удобнее различать и определять, какой должна быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модно проводить ремонтные работы в домах и офисах и называть это «европейским ремонтом».

Разницы между ремонтами в Европе, Америке или России нет, они могут быть как хорошими и качественными, так и не очень.

Но так уж получилось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». И тот, который не очень сильно отождествлялся со всем советским и заслужил соответствующее название.

Исполнение «Евро» предполагает высоту розетки от пола 0,3 м, а выключателя — 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки — 0,9-1 м от пола.

Вариант размещения розетки для ТВ на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь все сугубо индивидуально. В «евро» версии для управления освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. Кроме того, такое коммутационное устройство может включать и выключать ребенок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда необходимо установить под ним какую-либо мебель (шкаф, книжный шкаф, холодильник).

Розетка «Евро», расположенная почти у самого пола, опасна для маленького ребенка, который только научился ползать и интересуется всем, что попадется ему на глаза. При этом, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, которые постоянно подключены к какой-то технике, например телевизору, компьютеру или музыкальному центру, то их лучше монтировать как можно ближе к полу, чтобы провода не тянулись через всю стену и портить внешний вид комнаты.

Общие требования и правила

Электромонтажники имеют основной нормативный документ — Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа электропроводки ложится на их совесть.

нажмите, чтобы увеличить

Правила созданы для того, чтобы ими руководствоваться, поэтому дадим вам основные рекомендации, какое расстояние от пола до розетки или выключателя необходимо в различных помещениях:

• В подсобных или подсобных помещениях высота монтируемых розеток от пола в пределах 0,8-1 м. Ее можно увеличить до 1,5 м, если подвести провода сверху.
• Очень важно, чтобы расстояние от распределительного устройства до газовых труб было более 0,5 м.
• В жилых и служебных помещениях высота розеток от пола должна быть такой, чтобы к ним было удобно подключать электроприборы. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше 1 м от пола не рекомендуется.

Возможна установка розеток на специальные плинтуса из негорючих материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Их рекомендуется монтировать на стены со стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то допускается ставить выключатели для них под потолком.

• В помещениях, где постоянно находятся дети, высота устанавливаемых розеток и выключателей регламентируется цифрой не менее 1,8 м от уровня пола. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после выдергивания вилки закроет розетку.
• Запрещается установка розеток в санузлах и душевых бань, саун и прачечных. Их разрешается устанавливать только в ванных комнатах квартир и гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (разделение санузлов на зоны будет рассмотрено ниже). Розетки в санузлах должны быть установлены на расстоянии не менее 0,6 м от дверей душевых кабин.

В последнее время широкое распространение получила установка напольных моделей розеток, питание к которым подводится в специальных плинтусах (кабель-каналах). Они очень хороши с точки зрения дизайна (практически незаметны), но при влажной уборке помещений необходимо соблюдать осторожность, чтобы в них не попала вода.

В наших жилых домах есть помещения, заслуживающие отдельного разговора об установке в них розеток. Это и кухня, напичканная огромным количеством различной бытовой техники, и ванная комната, представляющая собой опасное помещение из-за сырости и повышенной важности. Поговорим об этих комнатах подробнее.

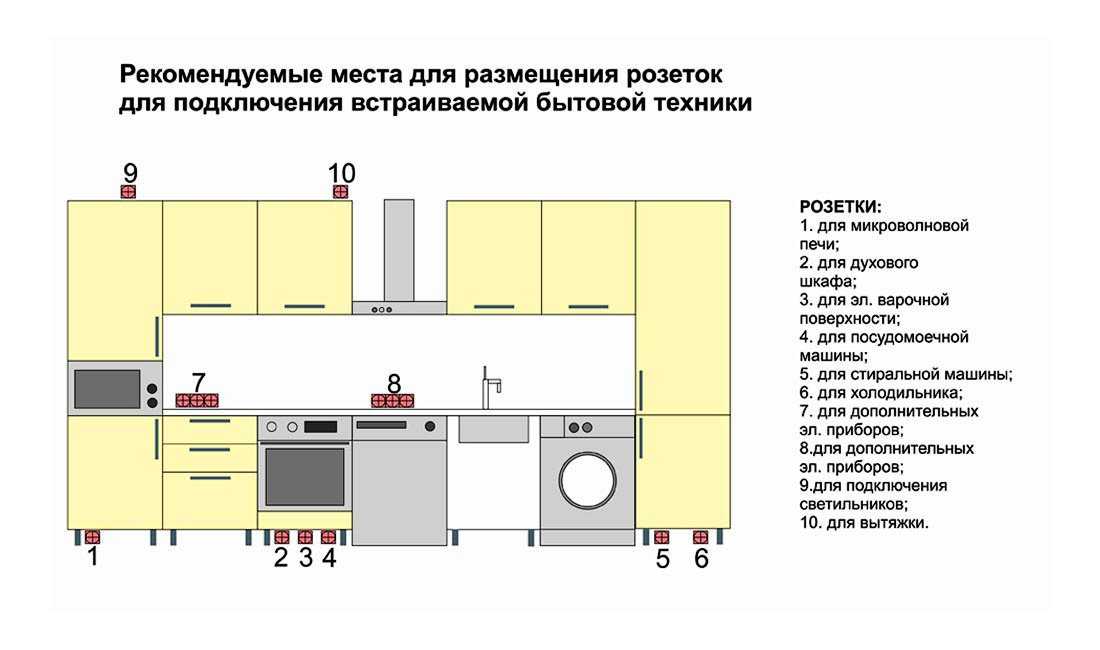

Кухня

Главное условие для электроэлемента, устанавливаемого на кухне, — он не должен быть ближе 0,6 м к водопроводным трубам и раковине. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

О дизайне розеток на кухне в видео:

Вообще с электропроводкой кухни ситуация самая сложная. Во-первых, есть много коммуникаций — отопление, водоснабжение, канализация, газ. Во-вторых, бытовой техники, требующей отдельного электроснабжения, на кухне намного больше, чем в любых других помещениях (стиральная машина, водонагреватель, варочная панель, электрическая духовка). При этом необходимо монтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

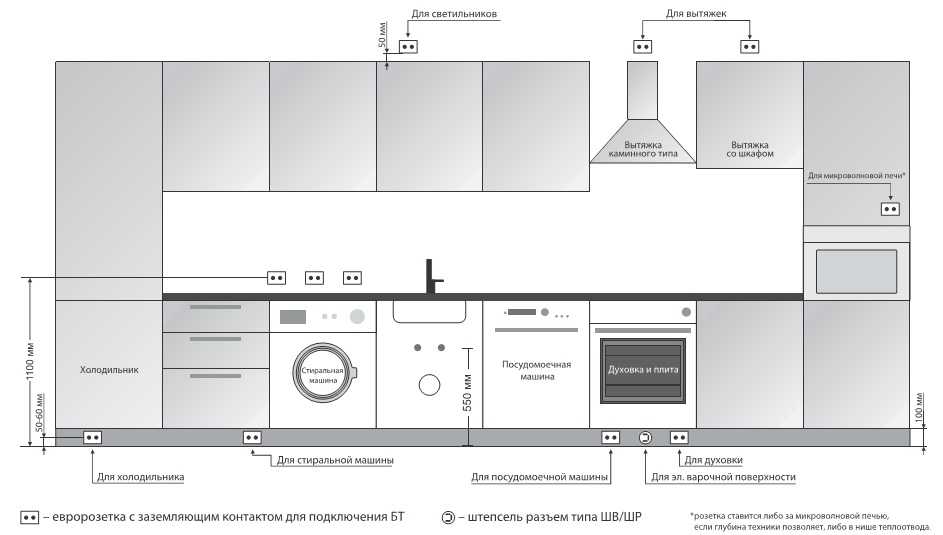

На кухнях установку этих коммутационных аппаратов лучше всего производить на трех уровнях от пола:

• Первый уровень (или ниже) 0,15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель отходов).
• Второй уровень (или средний) 1,0-1,2 м. На этой высоте делаются выключатели элементов освещения и розетки для бытовой кухонной техники (СВЧ, тестер, блендер, комбайн, электрочайник, хлебопечка, кофеварка, мультиварка , и т. д.). П.). Точное расстояние выбирайте сами, в зависимости от конфигурации мебели на кухне.

Чтобы было удобно включать вилки бытовой техники, разместите розетки немного выше столешницы.

• Третий уровень (или верхний) 2,0-2,5 м. К розеткам, расположенным на этой высоте, подключаются вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные приборы, ни шнуры, идущие к ним, интерьер кухни не испортят, ведь они практически незаметны за мебелью (навесными шкафчиками).

Розетки допускается размещать под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая общий вид.

Минимальное расстояние от пола до выпускного отверстия должно быть не менее 0,1 м, иначе в него может попасть вода при влажной уборке (мытье полов).

Ванная комната

Это помещение условно разделено на несколько зон:

• Зона 0 (внутренняя часть самой ванны или душевого поддона).
• Зона 1 (наружная вертикальная поверхность ванной комнаты).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (остальная часть ванной).

Розетки можно устанавливать только в зоне 3. Даже если очень хочется монтировать их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки, это категорически невозможно (если зеркало не в зоне 3). Кроме того, розетки должны иметь степень защиты IP44 из-за постоянной повышенной влажности в ванной комнате.

Уровень от пола, на котором рекомендуется устанавливать розетки в санузлах, также может иметь три положения:

1. Розетка для подключения стиральной машины может быть установлена ​​на уровне от 0,3 до 1,0 м.
2. Дополнительно для подключения мелких бытовых электроприборов устанавливаются розетки на высоте 1,1-1,2 м.
3. Для подключения котла коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах запрещается устанавливать розетки ниже 0,15 м от пола. Это связано со знакомой ситуацией, когда забыли открыть водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты не допускается!

Наглядно о расположении розеток и выключателей в видео:

Выключатели обычно размещают вне ванных комнат.

Как видите, строгих правил размещения розеток нет. Здесь только полезные советы, рекомендации и индивидуальные требования. Обязательно учитывайте их при планировании мест установки коммутационных устройств.

Установка электрической розетки — что нужно знать

Один из первых вопросов, который может возникнуть у людей при рассмотрении вопроса об установке электрической розетки, — какой стороной вверх. Хотя электрики не согласны с этой темой, независимо от того, как вы установите розетку — с отверстием для заземления вверх или вниз — конечный результат будет одинаковым.

NEC разрешает установку электрической розетки с заземляющим отверстием, направленным вверх, вниз или в сторону. Это зависит от вас, нет стандартной ориентации установки электрической розетки. Так что в мире действительно нет перевернутых торговых точек. Независимо от того, находится ли вилка в розетке вверх или вниз, это одинаково безопасно. Главное убедиться в том, что розетка установлена ​​правильно и правильно подключена.

Изучите ограничения и правила электротехнического кодекса

Основные коды, которые вам нужно знать, это те, которые подробно описывают, где вы можете разместить свои розетки. Вы можете рассмотреть возможность использования Национального электротехнического кодекса Национальной ассоциации противопожарной защиты, прежде чем приступать к ремонту дома с электричеством. NEC расскажет вам, как безопасно выполнить электропроводку в вашем доме.

Здесь мы выделили некоторые требования кодекса для установки электрических розеток в общих комнатах, ванных комнатах и ​​кухнях:

Общие помещения

• Электрические розетки должны располагаться через каждые 12 футов.
• На любой стене шириной более 24 дюймов можно разместить розетку.
• Коридоры длиной более 10 футов должны иметь как минимум одну электрическую розетку.
• Используйте цепи на 15 А для общих помещений.

Ванные комнаты

• Устанавливайте только розетки GFCI (прерыватель тока замыкания на землю). Выход должен быть в пределах 3 футов от внешнего края раковины.
• На столешницах не должно быть розеток вверх.
• Розетки должны быть на отдельной ответвленной цепи не менее 20 ампер. Причина в том, что они обычно питают устройства высокой мощности, такие как фены.

Кухни

• Все розетки на столешницах на кухнях должны быть GFCI.
• Запрещается устанавливать розетки на высоте более 20 дюймов над поверхностью столешницы или раковины. Однако есть исключения. Например, если вы инвалид или если на вашей кухне есть остров или полуострова, где это невозможно.
• Электрические розетки над всеми столешницами шириной 12 дюймов или шире.
• Выходы лицевой стороной вверх не допускаются.
• Для острова или полуострова обязателен хотя бы один выход.
• Должно быть не менее двух ответвлений, которые должны питать розетки столешницы.

Установка электрических розеток

Электрическая розетка является важной частью системы электропроводки вашего дома. Розетки обеспечивают электроэнергией работу приборов, освещения и других устройств по всему дому.

Вот шаги, необходимые для установки электрических розеток:

1. Найдите главную сервисную панель вашего дома.
2. Отключите питание главной панели и проверьте розетку.
3. Подготовьте все кабели.
4. Зачистите все провода.
5. Присоедините провода косичек к проводам цепи.
6. Подсоедините провод заземления к розетке.
7. Подсоедините нейтральный и горячий провода к розетке.
8. Прикрепите розетку к коробке.
9. Наконец, прикрепите накладку.

Is A n Требуется розетка N ear T he Electric P anel

это хорошая идея, чтобы установить один. Электрическая панель нуждается в розетке прерывателя цепи замыкания на землю (GFCI). Это из-за расположения, а не из-за источника питания. В то время как GFCI требуются на раковинах и на наружных стенах, они не требуются в ванных комнатах из-за местоположения.

В дополнение к преимуществам с точки зрения безопасности наличия защиты GFCI рядом с панелью, приятно иметь эти дополнительные розетки. Переключаемый свет позволяет вам контролировать, когда свет включается и выключается. Это может быть полезно, если у вас есть дети или домашние животные, которые могут совать пальцы в розетки. Это также снимает часть нагрузки с выключателей в других комнатах.

Когда следует нанять электрика для установки розеток

Вам нужен электрик для установки розеток? Технически нет. Некоторые работы, такие как замена накладок розеток на защитные для детей или даже просто замена стандартных розеток на розетки с портами USB, можно легко выполнить самостоятельно.

Но если вы никогда раньше не занимались электромонтажными работами, всегда лучше нанять лицензированного электрика для выполнения любых электромонтажных работ в вашем доме.
