Правильное подключение бойлера: Как правильно подключить бойлер к водопроводу: схемы и инструкции

Содержание

Подключение бойлера — схема правильного подключения бойлера к электросети

К сожалению, даже в наше время для многих регионов России централизованное горячее водоснабжение остается несбыточной мечтой. Прекрасной альтернативой в такой ситуации становится покупка водонагревателя или бойлера.

Виды водонагревателей

В настоящее время в магазинах представлен огромный выбор водонагревателей. Вы можете найти как газовые, так и электрические нагреватели. Все бойлеры различают по типу нагрева:

накопительный
проточный

В проточных нагревателях вода греется с помощью нагревательных элементов – ТЭНов. В накопительных бойлерах вода сначала набирается в бак, а потом греется. Основные различия электрических бойлеров заключаются в принципе работы и количестве потребляемой энергии. Выбор того или иного прибора зависит от ваших потребностей.

Самостоятельное подключение бойлера

Установку и подключение электрического бойлера вы можете осуществить самостоятельно.

Сначала нужно определиться с местом, куда вы установите водонагреватель. Правильное подключение к электросети обеспечит бесперебойную и безопасную работу бойлера. Удобнее Проще всего установить водонагреватель в ванной комнате, чтобы было проще подключить его к системе водоснабжения. Если вы приобрели накопительный водонагреватель, убедитесь в том, что стена, на которую вы его устанавливаете, способна выдержать такой вес. Межкомнатные стены и гипсокартонные перегородки не рассчитаны на максимальный вес бойлера. Разместите водонагреватель как можно ближе к трубам водоснабжения.

Как подключить бойлер к электросети и водопроводу правильно

Так как водонагреватель двухконтурного типа имеет довольно большую мощность, специалисты рекомендуют подключить его непосредственно к распределительному щитку. Правильное подключение к электросети предполагает соблюдение некоторых правил:

для предотвращения перегрузок установите автоматический двухполюсный выключатель
убедитесь, что расстояние от водонагревателя до электрической розетки составляет более 0,5 метра
для максимально безопасной работы бойлера установите устройство защитного отключения или УЗО
внимательно отнеситесь к заземлению бойлера
выбирайте диаметр сечения проводника в соответствии с мощностью бойлера и предполагаемых нагрузок
внимательно следите за тем, чтобы проводка не соприкасалась с водонагревателем и любыми металлизированными приборами

При подключении к водопроводу вы можете использовать стальные, металлопластиковые и полипропиленовые трубы. Схема подключения бойлера для любого вида труб имеет схожий набор действий.

Для того чтобы правильно монтировать бойлер, вам понадобится определенный набор инструментов: рулетка, пассатижи, разводной и гаечный ключи, отвертка, запорные краны, тройники, материалы для изоляции, соединительные шланги в количестве 2 шт.

Схема подключения бойлера

Любой двухконтурный накопительный водонагреватель имеет следующие составляющие:

ТЭН, который греет воду
бак
термостат
системы подвода и отвода воды

Заранее выясните, какая у вас система подачи воды. Если тройниковая разводка, то соответственно подача происходит от сантехнического тройника. Также существует коллекторная схема подачи, которая предполагает проход воды через холодную линию трубопровода.

Как подключить бойлер накопительного типа к водопроводу

В первую очередь установите запорные краны, которые предотвратят поступление воды. Над запорным краном устанавливаются очистительные системы. Использование фильтров убережет ваш водонагреватель от образования накипи и значительно увеличит срок его эксплуатации. Многие современные водонагреватели имеют встроенный отвод для выхода воды. Если вы приобрели прибор, не имеющий водоотвод, его придется установить самостоятельно. Вода в бойлере сливается под давлением. Для поддержания постоянного уровня давления устанавливается шаровой кран со стороны горячей воды водопровода. Если такой кран уже был установлен на водонагревателе ранее, то дополнительный ставить не нужно.

По своему усмотрению вы можете установить редуктор давления. Это устройство обеспечит дополнительную безопасность, если вода подается под сильным напором. Монтируется редуктор давления после установки водяного фильтра.

Как правильно запустить водонагреватель после проведения монтажных работ

После монтажа труб и установки систем безопасности можно пробовать запустить водонагреватель. Для этого нужно выполнить ряд действий:

перекройте поступление воды по соответствующей линии водопровода
обеспечьте подачу воды в бойлер
после заполнения бака включите прибор в электросеть

Если нагретая вода начнет попадать в водопровод, значит все вышеописанные действия выполнены верно.

Подключение бойлера своими руками: схема

Наличие водонагревателя в квартире компенсирует временные перебои воды. Подключение бойлера можно выполнить своими руками, если следовать нашим рекомендациям. Так вы сможете самостоятельно регулировать мощность нагрева, а значит, сэкономить на потреблении электроэнергии. Как провести работы правильно, читайте в публикации.

Типы водонагревателей

В магазинах можно найти бойлеры на любой вкус и цвет. Производители также разнообразны: «Аристон», «Термекс», «Вайлант», «Будерус» и другие. Но основное внимание нужно обращать на принцип работы и тип подключения. Например, техника может отличаться по источнику тепла:

Газового типа.
Электрического.

Не у всех есть возможность подключить прибор к газу. Кроме того, самостоятельная установка газового оборудования запрещена — она должна проводиться только специалистом. Электрические нагреватели используются часто, их можно монтировать своими руками.

По конструкции бойлер может быть проточного и накопительного типа.

Проточники оснащаются мощным ТЭНом, который моментально подогревает поток воды. Приборы отличаются компактными размерами и удобством размещения. Однако они потребляют большое количество электроэнергии (мощность — от 6 кВт). Поэтому может потребоваться монтаж отдельной проводки.

Накопительные водонагреватели имеют бак различного объема. В нем скапливается вода, которая нагревается сухим или мокрым ТЭНом. За счет теплоизоляции бака потери тепла составляют всего 0,5% в час. Для подключения требуется небольшая мощность — 1,5-3 кВт.

В свою очередь накопительная техника делится по типу нагрева:

Прямого.

Комбинированного.
Косвенного нагрева.

Если два первых типа нагревают воду с помощью ТЭНов, то последний (косвенный) нуждается в твердом топливе, подключении к отоплению или солнечным батареям.

Подготовительные работы

Независимо от того, где вы собираетесь проводить установку: в квартире или в доме, важно правильно выбрать место размещения. Подробнее читайте в отдельной статье: «Установка водонагревателя своими руками».

Лучше всего расположить бойлер в ванной комнате или туалете. На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания.

Накопительные изделия требуют регулярного технического осмотра. ТЭН и стенки бака нуждаются в очистке от накипи, а магниевый анод нужно заменять раз в год.

Что еще нужно учитывать:

Прочность стены. Бак объемом 100 литров должен устанавливаться на прочную стену и крепиться стальными анкерами.

Близость коммуникаций — холодного водоснабжения. Чем короче трубы, тем меньше тепла теряет жидкость.
Нагреватели с электрической системой правильно включать прямо в щиток, используя медный кабель.

Какие инструменты и материалы понадобятся:

строительная рулетка, уровень;
дрель или перфоратор;
разводные ключи;
для подключения к трубопроводу понадобятся тройники-фитинги;
запорные краны;
фум-лента или пакля для герметизации соединений;
гибкие шланги;
трубы для соединения — они должны выдерживать горячую воду.

Также для безопасной работы нужно устанавливать защитные клапаны. Если они не идут в комплекте, их нужно купить. Предохранительный клапан спасает прибор от избыточного давления. Обратный клапан не позволяет жидкости утекать из бака, если давление в магистрали отсутствует.

Схема подсоединения указана на картинке:

Как правильно подключить накопительный бойлер

Подсоединение водонагревателей «Бакси» (Baxi), «Дражице» (Drazice), «Протерм» к водопроводу выполняется одинаково. Разница лишь в материале водопровода. Мы опишем несколько типов установок.

К стальным или железным трубам

Сейчас можно обойтись без сварочных работ, когда приходилось вырезать кусок трубы и приваривать переходник. Современные производители придумали другой способ — тройник «вампир».

Работает он по принципу хомута:

Выберите место на стояке, где будет выполняться установка.
Зачистите его от краски и ржавчины.
Разместите переходник, подложив резиновые прокладки.
Равномерно закрепите его болтами.
Через специальное отверстие электродрелью просверлите трубу.
Закрепите кран и продолжите включение.

К полипропиленовым трубам

В данном случае понадобятся дополнительные инструменты:

паяльник для спайки;
ножницы для резки;

тройник и запорная арматура для полипропиленового материала;
муфты.

Ход работы:

Выберите место и перекройте воду.
Вырежьте кусок трубы, равный размеру тройника.
Нагрейте концы с помощью паяльника и установите фитинг.
К тройнику подсоедините отрезки арматуры.
Поставьте муфту, а к ней подсоедините кран, от которого к нагревателю будет вести гибкий шланг.

Проще выполнять подключение, когда в квартире предусмотрен водопровод только холодной, а не горячей воды.

К трубам из металлопластика

Это самое простое подключение, потому что соединять отрезки можно с помощью фитингов. К тому же материал хорошо гнется в любом направлении. Подобный водопровод обычно не замуровывают в стены.

С помощью специальных ножниц отрежьте кусок трубы.
Расширьте концы калибратором и вставьте тройник.
Сдвиньте кольца и зажмите гайки.
- К отводам тройника подсоедините обрезки трубы и запорную арматуру. Затем устанавливайте шланги.

Как соединять детали последовательно

Теперь нужно все подключить к котлу. Вы можете заглянуть в инструкцию от производителя. В нижней части бака находятся патрубки. Для прочности соединений на их резьбу наматывается ленту.

Далее действуйте так:

Используя ключ, насадите на патрубки тройники.

На тройники установите запорные краны. Это необходимо для слива жидкости. Если открыть один кран, вода сольется до определенного уровня и остановится. Если другой — слив продолжится.

К тройнику, который будет впускать поток воды, подсоединяется предохранительный клапан. Это нужно для предотвращения рециркуляции.

Если давление в магистрали превышает норму, указанную в инструкции к модели, тогда следом за клапаном нужно установить понижающий редуктор.

На трубопровод, через который будет стекать горячая жидкость, устанавливается запорный кран. Смотрите схему:

Особенности подключения к воде проточного нагревателя

Установка, в отличие от настенного накопительного бойлера, проводится на горячий стояк.

Перекройте воду.
Вырежьте часть трубы. На концах установите запорную арматуру.
Соедините шланги с арматурой и патрубками нагревателя.

В дальнейшем придерживайтесь рекомендаций:

При демонтаже вам не нужно перекрывать воду во всем стояке. Достаточно перекрыть входной и выходной патрубок.
Для запуска техники правильно включить воду, а затем запускать бойлер.
Решили отключить прибор? Тогда сначала отключите его от сети, а затем перекройте воду.

Как включить электричество

Во время подключения к электросети необходимо придерживаться таких правил:

Приборы такой мощности нужно включать через отдельную линию.
Медная проводка должна вести к щитку.
Дополнительно система оснащается автоматом УЗО (16А). Он отключает технику во время скачков напряжения.
Обязательно выполните заземление, чтобы избежать поражения током. Для этого лучше пригласить электрика.

Смотрите схему:

Когда работы организованы, остается выполнить соединение с бойлером:

Просуньте кабель через нижнюю часть корпуса.
Концы зачистите с помощью ножа.

Желто-зеленый провод соедините с заземлением. Остальные два — с контактами терморегулятора.

Установите теплоизоляцию и закройте крышкой.

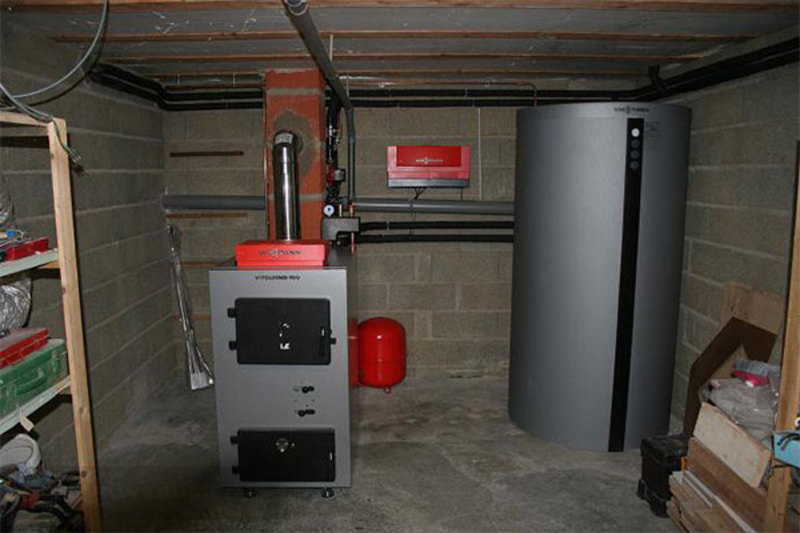

Проведение работ с косвенным нагревателем

В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.

К системе отопления

Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.

Что важно учитывать:

Холодная вода подается только через низ.
Нагретая жидкость выходит по трубе через верх.
Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.

Через трехходовой клапан

Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:

Двухконтурный котел и нагреватель монтируются параллельно.
Следом за насосом устанавливается трехходовой клапан.
К котлу подключается тройник, шланг которого ведет к теплообменнику.

Энергонезависимая схема

Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.

Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:

Фитинги и крепления для котлов | Спиракс Сарко

Дом / Узнать о паре /

Котельная арматура и крепления

Содержимое

Введение
Котлы Shell
Водотрубные котлы
Разные типы котлов Экономайзеры и пароперегреватели
Рейтинг котлов
КПД котла и сжигание
Котельная арматура и крепления
Заголовки Steam и отрывки
Хранение и продувка воды для паровых котлов
Вода для котла
Питательный резервуар и подготовка питательной воды
Контроль TDS в котловой воде
Рекуперация тепла от продувки котла Только управление TDS
Нижняя продувка
Уровни воды в паровых котлах
Методы определения уровня воды в паровых котлах
Автоматические системы контроля уровня
Сигнализация уровня воды
Установка регуляторов уровня
Требования к испытаниям в котельной
Деаэраторы под давлением
Паровые аккумуляторы

Назад, чтобы узнать о паре

Фитинги и крепления для котлов

Обзор необходимой арматуры, принадлежностей и элементов управления для котла, от заводских табличек и предохранительных клапанов до мерных стекол и регуляторов уровня.

Паспортная табличка котла

Во второй половине 19 века взрывы паровых котлов были обычным явлением. Вследствие этого в Манчестере была создана компания с целью сокращения количества взрывов путем проведения независимой проверки паровых котлов. Эта компания фактически положила начало сегодняшней Федерации безопасности (SAFed), органа, чье одобрение требуется для управления котлами и фитингов в Великобритании.

Через сравнительно короткий период взорвались только восемь из 11 000 исследованных котлов. Это по сравнению с 260 взрывами паровых котлов в котлах, не рассмотренных схемой. Этот успех привел к принятию Закона о взрывах котлов (1882 г.), который включал требование о наличии заводской таблички котла. Пример шильдика котла показан на рисунке 3.7.1.

Серийный номер и номер модели однозначно идентифицируют котел и используются при заказе запасных частей у производителя и в основном журнале учета котла.

Выходная мощность котла может быть выражена несколькими способами, как обсуждалось в предыдущих модулях этого блока.

Предохранительные клапаны

Важным элементом котла является предохранительный клапан. Его функция заключается в защите корпуса котла от избыточного давления и последующего взрыва. В Великобритании:

. В Европе вопросы, касающиеся пригодности предохранительных клапанов для паровых котлов, регулируются европейским стандартом EN 12953. В США и некоторых других частях мира такие вопросы регулируются стандартами ASME.

Многие типы предохранительных клапанов устанавливаются на паровые котельные установки, но, как правило, все они должны соответствовать следующим критериям:

Общая пропускная способность предохранительного клапана (клапанов) должна быть не менее мощность котла 100°С. Если для определения размера предохранительного клапана используется испарение «от и до», пропускная способность предохранительного клапана всегда будет выше, чем фактическая максимальная производительность испарительного котла.
Полная номинальная пропускная способность предохранительного клапана (клапанов) должна быть достигнута в пределах 110 % расчетного давления котла.
Минимальное входное отверстие предохранительного клапана, подключенного к котлу, должно быть 20 мм.
Максимальное давление срабатывания предохранительного клапана должно соответствовать конструкции (или максимально допустимому рабочему давлению) котла.
Должен быть достаточный запас между нормальным рабочим давлением котла и давлением срабатывания предохранительного клапана.

Предписания по предохранительному клапану (Великобритания)

Котел должен быть оборудован как минимум одним предохранительным клапаном, размер которого соответствует номинальной мощности котла. См. EN 129.53 для подробностей.

Выпускной трубопровод от предохранительного клапана должен быть свободен и иметь дренаж в основании, чтобы предотвратить накопление конденсата. Хорошей практикой является обеспечение максимально возможной длины выпускного трубопровода с минимальным количеством изгибов, чтобы не превышалось допустимое противодавление, указанное изготовителем клапана.

Вполне нормально, если внутренний диаметр выпускного трубопровода больше внутреннего диаметра выпускного патрубка предохранительного клапана, но ни при каких обстоятельствах он не должен быть меньше.

Запорная арматура котла

Паровой котел должен быть оснащен запорным клапаном (также известным как коронный клапан), который изолирует паровой котел и его давление от процесса или установки. Как правило, это запорный клапан углового типа с резьбовым соединением. На рис. 3.7.3 показан типичный запорный клапан этого типа.

В прошлом эти клапаны часто изготавливались из чугуна, а для применений с более высоким давлением использовались сталь и бронза. В Великобритании BS 2790 (который в конечном итоге будет заменен на EN 12953) гласит, что чугунные клапаны больше не разрешены для этого применения на паровых котлах. Чугун с шаровидным или шаровидным графитом (SG) не следует путать с серым чугуном, поскольку его механические свойства приближаются к свойствам стали. По этой причине многие производители котлов в стандартной комплектации используют чугунные клапаны SG.

Запорный клапан не предназначен для дросселирования и должен быть полностью открыт или закрыт. Его всегда следует открывать медленно, чтобы предотвратить внезапное повышение давления ниже по потоку и связанный с этим гидравлический удар, а также для ограничения падения давления в котле и любой возможной связанной заливки.

В соответствии с нормами Великобритании клапан должен быть типа «маховик с подъемом». Это позволяет оператору котла легко видеть положение клапана даже с уровня пола. Показанный клапан оснащен индикатором, который еще больше упрощает работу оператора.

В системах с несколькими котлами следует установить дополнительный запорный клапан последовательно с коронным клапаном. По крайней мере, один из этих клапанов должен иметь возможность блокировки в закрытом положении. Дополнительный клапан, как правило, представляет собой шаровой клапан навинчивающегося обратного типа, который предотвращает повышение давления одного котла в другом. В качестве альтернативы можно использовать запорный клапан с тарельчатым обратным клапаном, расположенным между фланцами коронного клапана и самим клапаном.

Обратные клапаны питательной воды

Обратный клапан питательной воды (как показано на рисунках 3.7.4 и 3.7.5) устанавливается на линии питательной воды котла между питательным насосом и котлом. На кожухе котла установлен запорный клапан подачи котла.

Обратный клапан включает пружину, эквивалентную напору воды в приподнятом питательном баке при отсутствии давления в котле. Это предотвращает затопление котла статическим напором из питательного бака котла.

При нормальных условиях пропаривания обратный клапан работает обычным образом, чтобы перекрыть обратный поток из котла, поступающий в питательную линию, когда питательный насос не работает. Когда питательный насос работает, его давление превышает давление пружины, чтобы кормить котел в обычном режиме.

Поскольку требуется хорошее уплотнение, а соответствующие температуры относительно низкие (обычно менее 100 °C), обратный клапан с мягким седлом из EPDM (этилен-пропилена) обычно является лучшим вариантом.

Контроль качества котловой воды

Поддержание качества воды необходимо для безопасной и эффективной работы парового котла. Измерение и контроль различных параметров является сложной темой, которая также регулируется рядом правил. Поэтому он подробно рассматривается далее в этом блоке. Цель следующих нескольких разделов — просто определить фитинги, которые должны быть видны на котле.

Управление TDS

Регулирует общее количество растворенных твердых веществ (TDS) в котловой воде, иногда также называется «непрерывной продувкой». Подключение котла обычно DN15 или DN20. Система может быть ручной или автоматической. Какая бы система ни использовалась, TDS в образце котловой воды сравнивается с заданным значением; если уровень TDS слишком высок, высвобождается некоторое количество котловой воды, которая заменяется питательной водой с гораздо более низким уровнем TDS. Это приводит к разбавлению воды в бойлере и снижению уровня TDS.

В системе TDS с ручным управлением пробы котловой воды будут браться каждую смену.

Типовая система автоматического управления TDS показана на рисунке 3.7.6

Нижняя продувка

Выбрасывает шлам или осадок со дна котла. Управление представляет собой большой (обычно от DN25 до DN50) клапан с ключом. Обычно этот клапан можно открывать примерно на 5 секунд один раз за смену.

На рис. 3.7.7 показан клапан нижней продувки с ручным управлением, а на рис. 3.7.8 показан автоматический клапан нижней продувки и его типичное положение в системе продувки.

Манометр

Все котлы должны быть оснащены как минимум одним индикатором давления.

Обычный тип представляет собой простой манометр, изготовленный в соответствии с EN 12953.

Циферблат должен быть диаметром не менее 150 мм и иметь трубку Бурдона, он должен иметь маркировку, указывающую нормальное рабочее давление и максимально допустимое рабочее давление. / Расчетное давление.

Манометры подключаются к паровому пространству котла и обычно имеют сифонную трубку кольцевого типа, которая заполняется сконденсированным паром и предохраняет стрелочный механизм от высоких температур.

Манометры могут быть установлены на другие сосуды под давлением, такие как сосуды для продувки, и обычно имеют циферблаты меньшего размера, как показано на рис. 3.7.9.

Манометры и фитинги

Все паровые котлы оснащены по крайней мере одним указателем уровня воды, но котлы мощностью 100 кВт и более должны быть оснащены двумя указателями. Индикаторы обычно называются манометрами, соответствующими EN 12953.

Манометр показывает текущий уровень воды в котле, независимо от режима работы котла. Мерные стёкла должны быть установлены так, чтобы их наименьшее показание показывало уровень воды на 50 мм выше точки, где будет происходить перегрев. Они также должны быть снабжены защитой вокруг них, но это не должно мешать видимости уровня воды. На рис. 3.7.10 показано типичное мерное стекло.

Манометрические стекла подвержены повреждениям из-за ряда причин, таких как коррозия от химикатов в котловой воде и эрозия во время продувки, особенно на паровом конце. Любые признаки коррозии или эрозии указывают на то, что требуется новое стекло.

При проверке парового соединения мерного стекла водяной кран должен быть закрыт. При проверке водяных соединений мерного стекла труба парового крана должна быть закрыта.

Для проверки мерного стекла необходимо выполнить следующую процедуру:

1. Закройте водяной кран и откройте сливной кран примерно на 5 секунд.

2. Закройте сливной кран и откройте водопроводный кран

Вода должна вернуться к своему нормальному рабочему уровню относительно быстро. Если этого не происходит, причиной может быть засор водопроводного крана, и необходимо как можно скорее принять меры по исправлению положения.

3. Закройте паровой кран и откройте сливной кран примерно на 5 секунд.

4. Закройте сливной кран и откройте паровой кран.

Если вода не возвращается к своему нормальному рабочему уровню относительно быстро, возможно, в паровом кране имеется засор. Необходимо как можно скорее принять меры по исправлению положения.

Уполномоченный обслуживающий персонал должен систематически проверять водомеры не реже одного раза в день и должен быть обеспечен подходящей защитой для лица и рук в качестве защиты от ожогов в случае разбития стекла.

Примечание: все рукоятки кранов мерных стекол должны быть направлены вниз в рабочем состоянии.

Защита мерного стекла

Защита мерного стекла должна содержаться в чистоте. Когда ограждение очищается на месте или снимается для очистки, манометр должен быть временно отключен.

Перед отключением манометра убедитесь, что уровень воды удовлетворительный, и постарайтесь не коснуться манометра и не ударить его. После очистки и замены защитного кожуха следует проверить манометр и установить краны в правильное положение.

Техническое обслуживание

Мерное стекло должно тщательно проверяться при каждом ежегодном осмотре. Отсутствие технического обслуживания может привести к затвердеванию набивки и заклиниванию кранов. Если ручка крана погнулась или деформировалась, необходимо обратить особое внимание на то, чтобы кран был полностью открыт. Поврежденный фитинг следует немедленно заменить или отремонтировать. Измерительные стекла часто обесцвечиваются из-за состояния воды; они также становятся тонкими и изнашиваются из-за эрозии. Поэтому очки следует обновлять через регулярные промежутки времени.

В котельной всегда должен быть запас запасных стаканов и конусных насадок. Помните:

Если паровые каналы забиты, в мерном стекле может быть ложно высокий уровень воды. После того, как датчик был проверен, ложный высокий уровень воды все еще может быть показан.
При закупорке водоводов может наблюдаться искусственно завышенный уровень воды из-за конденсации пара в стекле. После проверки стакан будет оставаться пустым, если только уровень воды в бойлере не будет выше, чем верхний патрубок, в этом случае вода может попасть в стакан через этот патрубок.
К уровням мерных стекол следует относиться с предельным вниманием, так как они являются единственным визуальным индикатором состояния уровня воды внутри котла. Любой уровень воды, воспринимаемый как аномальный, должен быть расследован, как только он обнаружен, с немедленными действиями по отключению горелки котла, если это необходимо.

Регулятор уровня воды

Поддержание правильного уровня воды в паровом котле необходимо для его безопасной и эффективной работы. Методы определения уровня воды и последующий контроль уровня воды являются сложной темой, на которую распространяется ряд нормативных актов. Следующие несколько разделов содержат краткий обзор, а позже эта тема будет обсуждаться более подробно.

Внешние камеры контроля уровня

Камеры контроля уровня устанавливаются снаружи котлов для установки устройств контроля уровня или сигнализации, как показано на рисунке 3.7.11.

Ежедневно проверяется функционирование регуляторов уровня или сигнализаторов с помощью последовательных продувочных клапанов. Когда маховик полностью повернут против часовой стрелки, клапан находится в «нормальном рабочем» положении, а заднее седло перекрывает сливное соединение. Циферблат маховичка может выглядеть примерно так, как показано на рис. 3.7.12. Некоторые маховики не имеют циферблата, но для правильной работы им нужен механизм.

Ниже приведена типичная процедура, которую можно использовать для проверки органов управления, когда котел находится под давлением и горелка работает:

Медленно поверните маховик по часовой стрелке, пока указатель не окажется на первой положение паузы. Соединение поплавковой камеры перекрыто, сливное соединение открыто, а водяное соединение продувается.
Пауза от 5 до 8 секунд.
Медленно поверните маховик дальше по часовой стрелке до полного хода. Соединение с водой перекрыто, сливной клапан остается открытым, а поплавковая камера и паровые соединения продуваются. Управление котлом должно работать как при снижении уровня воды в котле, т.е. работать насос и/или подавать звуковой сигнал и отключать горелку. В качестве альтернативы, если камера контроля уровня оснащена второй или дополнительной сигнализацией низкого уровня воды, котел должен быть заблокирован.
Пауза от 5 до 8 секунд.
Медленно поверните маховик до упора против часовой стрелки, чтобы отключить заднее седло в «нормальном рабочем» положении.
поставляются различными производителями. Каждый из них может отличаться по процедуре работы. В отношении этой операции важно следовать инструкциям производителя.

Внутренние регуляторы уровня

Также доступны системы контроля уровня с датчиками (или зондами), которые устанавливаются внутри корпуса котла (или парового барабана). Они обеспечивают более высокую степень безопасности, чем установленные снаружи. Системы сигнализации уровня могут также обеспечивать функцию самопроверки целостности системы.

Поскольку они монтируются внутри, на них не распространяются процедуры, необходимые для продувки внешних камер. Работа системы проверяется испытанием на испарение до «1-го низкого» положения с последующим продувкой до «2-го низкого» положения .

Защитные трубки препятствуют движению воды вокруг датчика.

Воздухоотводчики и вакуумные выключатели

Когда котел запущен из холодного состояния, паровое пространство заполнено воздухом. Этот воздух не имеет теплотворной способности и отрицательно влияет на производительность паровой установки из-за эффекта покрытия поверхностей теплообмена. Воздух также может вызвать коррозию в системе конденсата, если его не удалить должным образом.

Воздух может быть удален из парового пространства с помощью простого крана; обычно его оставляют открытым до тех пор, пока на манометре не будет показываться давление около 0,5 бар. Альтернативой крану является воздухоотводчик с уравновешенным давлением, который не только избавляет оператора котла от необходимости вручную выпускать воздух (и, следовательно, гарантирует, что это действительно выполняется), но и гораздо более точен и позволяет выпускать газы, которые могут скапливаться в котел. Типичные вентиляционные отверстия показаны на рис. 3.7.14.

При отключении котла пар в паровом пространстве конденсируется и оставляет вакуум. Этот вакуум вызывает давление на котел снаружи, что может привести к протечке смотровых люков котла, повреждению плоских плит котла и опасности переполнения остановленного котла. Во избежание этого на корпусе котла необходимо установить прерыватель вакуума (см. рис. 3.7.14).

Начало страницы

Предыдущий — КПД котла и сжигание Далее — Заголовки и выводы Steam

Страница справки для tekmar Boiler Control 294

Схема подключения

Ошибка памяти управления

Обнаружена ошибка памяти. Система управления не будет управлять котлами, пока не будут проверены все настройки. Вы также можете перезагрузить заводские настройки и использовать мастер настройки для настройки управления. Если ошибка памяти повторяется после отключения питания, может потребоваться замена блока управления. Обратитесь за помощью в службу технической поддержки.

Короткое замыкание датчика котла

Обнаружено короткое замыкание на входе датчика температуры подачи котла. Система управления не будет управлять котлами, пока эта неисправность не будет устранена.

Для исправления снимите провода с клемм датчика подачи котла, затем электрическим мультиметром измерьте сопротивление. Сопротивление должно быть пропорционально справочной таблице температуры в Руководстве по установке и эксплуатации. Проверьте провода на наличие повреждений. Если провода в порядке, то замените универсальный датчик 082. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка обрыва датчика котла

Обнаружен обрыв цепи на входе датчика температуры подачи котла. Система управления не будет управлять котлами, пока эта неисправность не будет устранена.

Для исправления снимите провода с клемм датчика подачи котла, затем электрическим мультиметром измерьте сопротивление. Сопротивление должно быть пропорционально справочной таблице температуры в Руководстве по установке и эксплуатации. Если сопротивление имеет разомкнутую цепь, проверьте провода на наличие ослабленных соединений. Если провода в порядке, то замените универсальный датчик 082. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка датчика короткого замыкания ГВС

Обнаружено короткое замыкание на входе датчика температуры ГВС. Система управления не будет нагревать бак для горячей воды для бытового потребления, пока эта неисправность не будет устранена.

Для исправления снимите провода с клемм датчика ГВС, затем с помощью электрического мультиметра измерьте сопротивление. Сопротивление должно быть пропорционально справочной таблице температуры в Руководстве по установке и эксплуатации. Если сопротивление короткое замыкание, проверьте провода на наличие повреждений. Если провода в порядке, замените универсальный датчик 078. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка датчика размыкания ГВС

Обнаружен обрыв цепи на входе датчика температуры ГВС. Система управления не будет нагревать бак для горячей воды для бытового потребления, пока эта неисправность не будет устранена.

Датчик ГВС не является обязательным, и настройка была неправильно включена. Проверьте, установлен ли датчик. Если он не установлен, отключите датчик ГВС. Если он установлен, отсоедините провода от клемм датчика ГВС, затем с помощью электрического мультиметра измерьте сопротивление. Сопротивление должно быть пропорционально справочной таблице температуры в Руководстве по установке и эксплуатации. Если сопротивление имеет разомкнутую цепь, проверьте провода на наличие ослабленных соединений. Если провода в порядке, замените универсальный датчик 078. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка короткого замыкания датчика наружного воздуха

Обнаружено короткое замыкание на входе датчика температуры наружного воздуха. Система управления управляет системой центрального отопления при расчетной температуре котла, пока эта неисправность не будет устранена.

Для исправления снимите провода с клемм датчика наружного воздуха, затем с помощью электрического мультиметра измерьте сопротивление. Сопротивление должно быть пропорционально справочной таблице температуры в Руководстве по установке и эксплуатации. Если сопротивление короткое замыкание, проверьте провода на наличие повреждений. Если провода в порядке, замените наружный датчик 070. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка обрыва наружного датчика

Обнаружен обрыв цепи на входе датчика температуры наружного воздуха. Система управления управляет системой центрального отопления при расчетной температуре котла, пока эта неисправность не будет устранена.

Для исправления снимите провода с клемм датчика наружного воздуха, затем с помощью электрического мультиметра измерьте сопротивление. Сопротивление должно быть пропорционально справочной таблице температуры в Руководстве по установке и эксплуатации. Если сопротивление имеет разомкнутую цепь, проверьте провода на наличие ослабленных соединений. Если провода в порядке, замените наружный датчик 070. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка наружного датчика tekmarNet

Система управления не получила отчет о температуре наружного воздуха из сети tekmarNet. Проверьте в сети tekmarNet расположение датчика наружного воздуха. Проверьте датчик на обрыв или короткое замыкание и при необходимости замените наружный датчик 070. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка наружного датчика Интернета

Система управления не получила отчет о наружной температуре из Интернета. Убедитесь, что ваш маршрутизатор не блокирует порт 443. Если требуется помощь, обратитесь к ИТ-специалисту.

Ошибка обрыва цепи датчика давления

Обнаружен обрыв цепи на входе датчика давления. Система управления продолжает нормально работать, но не может обнаружить изменения давления. Если датчик давления не установлен, установите для параметра «Датчик давления» в меню «Система» значение «Выкл.».

Если установлен датчик давления, проверьте провода на наличие ослабленных соединений. Если провода в порядке, с помощью электрометра измерьте напряжение постоянного тока между клеммами Ref и Gnd датчика давления. Это должно измерять 5,0 В (постоянного тока). Затем проверьте напряжение между датчиком давления In и Gnd. Это напряжение должно составлять от 0,5 до 4,5 В (постоянного тока) в зависимости от давления в системе. Если какое-либо из показаний напряжения не соответствует норме, замените датчик давления 088. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка короткого замыкания датчика давления

Обнаружено короткое замыкание на входе датчика давления. Система управления продолжает нормально работать, но не может обнаружить изменения давления.

Осмотрите провода датчика давления на наличие повреждений. Если провода в порядке, с помощью электрометра измерьте напряжение постоянного тока между клеммами Ref и Gnd датчика давления. Это должно измерять 5,0 В (постоянного тока). Затем проверьте напряжение между датчиком давления In и Gnd. Это напряжение должно составлять от 0,5 до 4,5 В (постоянного тока) в зависимости от давления в системе. Если какое-либо из показаний напряжения не соответствует норме, замените датчик давления 088. После устранения неисправности ошибка сбрасывается автоматически.

Ошибка связи модуля расширения

Система управления потеряла связь со всеми модулями расширения Smart Boiler. Котлы с 5 по 16 не будут работать, пока эта ошибка не будет устранена.

Чтобы устранить проблему, проверьте провода связи +, — и заземления расширения как на блоке управления, так и на модуле расширения, чтобы убедиться, что полярность проводов верна, изоляция проводов зачищена, а клеммы проводов затянуты.

Расширение с 5 по 8 Потеряно Ошибка

Система управления потеряла связь с модулем Smart Boiler Expansion, управляющим котлами с 5 по 8. Котлы с 5 по 8 не будут работать, пока эта ошибка не будет устранена.

Для исправления убедитесь, что индикатор питания расширения горит. Если индикатор питания не горит, используйте электрический мультиметр, чтобы проверить линию питания и нейтральные клеммы на наличие напряжения 115 В (переменного тока). Если горит индикатор питания расширения, проверьте провода связи +, — и заземление расширения как на блоке управления, так и на модуле расширения, чтобы убедиться, что полярность проводов верна, изоляция проводов зачищена, а клеммы проводов затянуты.

Потеряна ошибка модуля расширения 9–12

Система управления потеряла связь с модулем Smart Boiler Expansion, управляющим котлами 9–12. Котлы 9–12 не будут работать, пока эта ошибка не будет устранена.

Ошибка потери модуля расширения с 13 по 16

Система управления потеряла связь с модулем Smart Boiler Expansion, управляющим котлами с 13 по 16. Котлы с 13 по 16 не будут работать, пока эта ошибка не будет устранена.

Ошибка шины tN4

Нарушена связь на шине котла. Проверьте провода tN4, C и R для каждого устройства tN4. Проверьте полярность проводов C и R. Проверьте, нет ли ослабленных или оборванных проводов. Сообщение об ошибке само очищается после исправления состояния ошибки.

tN4 Device b:01 to b:24 Lost Error

Потеряна связь с устройством tekmarNet с адресом b:##. ## варьируется от 01 до 24.

Чтобы исправить ошибку, убедитесь, что на потерянное устройство подается питание. Проследите провода от пульта управления до потерянного устройства в поисках незакрепленных или поврежденных проводов. Сообщение об ошибке самоочищается при устранении ошибки. Если устройство tN4 намеренно удалено, перейдите в меню «Сброс» и нажмите «Сброс устройства tekmarNet».

Ошибка дублирующего главного устройства tN4

На шине котла tN4 обнаружено более одного системного управления tN4. 294 является «главным устройством», и никакие другие устройства управления котлом tekmarNet не могут быть добавлены к клеммам шины tN4 Boiler Bus.

Для устранения проблемы удалите все другие устройства управления котлом tekmarNet с шины tN4.

Устройство tN4 с b:01 по b:25 Ошибка

Термостат или устройство tN4 с адресом b:## имеет ошибку, требующую корректирующих действий. ## варьируется от 01 до 25. Найдите устройство tN4 и устраните неполадки, используя руководство по установке и эксплуатации устройства.

Ошибка отключения Ethernet

Ethernet не подключен к сети. Проверьте подключение кабеля Ethernet к блоку управления и маршрутизатору или коммутатору. Убедитесь, что маршрутизатор или коммутатор включен и работает правильно.

Wi-Fi отключен Ошибка

Не удалось найти сеть Wi-Fi. Убедитесь, что имя сети Wi-Fi введено правильно и уровень сигнала маршрутизатора средний или высокий. При необходимости перенастройте сеть Wi-Fi.

Неверный пароль Wi-Fi Ошибка

Пароль Wi-Fi не принят. Пожалуйста, проверьте правильность ввода пароля. При необходимости перенастройте сеть Wi-Fi.

Ошибка адреса DHCP

Маршрутизатор не назначил элементу управления IP-адрес. Пожалуйста, проверьте настройки конфигурации маршрутизатора и убедитесь, что DHCP-сервер включен и доступно достаточное количество IP-адресов. Обратитесь за помощью к ИТ-специалисту.

Интернет недоступен Ошибка

Система управления не может связаться с облаком Watts через Интернет. Ошибка автоматически сбрасывается после установления интернет-соединения. Вы также можете установить для параметра «Тип подключения к Интернету» значение «Выкл.», чтобы устранить ошибку.

Чтобы исправить:
1. Проверьте настройки DNS 1 и DNS 2 в Интернете
2. Убедитесь, что брандмауэр маршрутизатора не блокирует и не фильтрует MAC-адреса
3. Убедитесь, что брандмауэр маршрутизатора не блокирует исходящий порт 23

Ошибка Watts® OnSite

Система управления не может подключиться к Watts OnSite. Убедитесь, что ваш маршрутизатор не блокирует исходящие порты 443 или 8883. Обратитесь за помощью к ИТ-специалисту.

Предупреждение об отсутствии тепла в котельной

Температура подачи котла не повысилась в течение времени предупреждения котла. Вероятна механическая неисправность бойлера или циркуляционного насоса, требующая немедленного вмешательства. При наличии этого предупреждения система управления работает нормально.

Чтобы сбросить предупреждение, нажмите кнопку «X», чтобы закрыть сообщение об ошибке на главном экране.

Предупреждение о высокой температуре котла

Температура подачи котла превысила пороговое значение предупреждения о высокой температуре котла. Вероятна механическая неисправность бойлера или циркуляционного насоса, требующая немедленного вмешательства. При наличии этого предупреждения система управления работает нормально.

Предупреждение сбрасывается, когда температура подачи в котел падает на 2°F (1°C) ниже порога предупреждения о высокой температуре котла.

Предупреждение о низкой температуре котла

Температура подачи котла упала ниже порога предупреждения о низкой температуре котла. Вероятна механическая неисправность бойлера или циркуляционного насоса, требующая немедленного вмешательства. При наличии этого предупреждения система управления работает нормально.

Предупреждение сбрасывается, когда температура подачи в котел поднимается на 2°F (1°C) выше порога предупреждения о низкой температуре котла.

Предупреждение о высоком давлении

Давление в системе превысило порог предупреждения о высоком давлении. Возможна проблема с расширительным баком системы или подачей подпиточной воды. При наличии этого предупреждения система управления работает нормально.

Предупреждение исчезает, когда давление падает на 1 фунт/кв. дюйм (7 кПа) ниже порога предупреждения о высоком давлении.

Предупреждение о низком давлении

Давление в системе превысило порог предупреждения о низком давлении. В системе может быть утечка. При наличии этого предупреждения система управления работает нормально.

Предупреждение исчезает, когда давление поднимается на 1 фунт/кв. дюйм (7 кПа) выше порога предупреждения о низком давлении.

Котел с 01 по 16 Ошибка

Система управления считывает код ошибки с котла с 01 по 16 по каналу связи Modbus.

Чтобы устранить проблему, найдите код ошибки в руководстве производителя котла.

Производитель: Список избранных производителей котлов

Серия: Список избранных поддерживаемых серий котлов

Модель: Список избранных поддерживаемых моделей котлов

Код: Код ошибки Modbus от котла

Ошибка шины Modbus

Система управления обнаружила проблему со связью Modbus котла. Проверьте полярность провода Modbus, длину кабеля, подключение к котлу и подключение любых согласующих резисторов.

Modbus Котел с 01 по 16 потерян Ошибка

Система управления не может связаться с котлом с 01 по 16 через Modbus. Пожалуйста, проверьте, правильно ли указаны производитель, марка и модель котла. Для получения дополнительной помощи обратитесь в службу технической поддержки Tekmar.

Предупреждение о часах работы котла 01–16

Время работы котла превысило рекомендуемый интервал времени работы котла. После завершения технического обслуживания интервал обслуживания можно сбросить на экране состояния котла.

Предупреждение о сервисных циклах котла с 01 по 16

Превышение рекомендованных сервисных циклов котла. После завершения технического обслуживания интервал обслуживания можно сбросить на экране состояния котла.

Неподдерживаемое устройство tN4

Неподдерживаемое устройство tN4 подключено к сети связи tekmarNet. Сюда могут входить модули расширения микширования 440, 441 и 444. Ошибка исчезнет автоматически после удаления этого устройства.

Аппаратный сбой

Обнаружен внутренний аппаратный сбой.
