Правильное расположение розеток и выключателей в квартире: Правильное расположение розеток в квартире

Содержание

Правильное расположение розеток в квартире

Современная квартира проектируется так, что каждая комната отличается своей функциональностью. Исходя из этого, в каждом помещении используется различное количество электроприборов. Поэтому, когда составляется план или схема расположения электрических точек, необходимо учитывать множество нюансов. В этой статье мы расскажем читателям сайта сам электрик, как расположить розетки в квартире правильно и что не менее важно — безопасно.

Что важно знать?
Правила размещения
Кухня
Гостиная
Спальня
Ванная комната
Прихожая

Что важно знать?

Помимо нюансов и функциональности помещения, следует учитывать нормы и правила установки. Например, по евростандарту расстояние от розетки к двери должно превышать 10 см и высота не должна превышать 90 см от пола.

Рассмотреть, как правильно разместить розетки своими руками можно на простом примере. На схеме ниже изображена обычная двухкомнатная квартира:

где:

Кухня
Гостиная
Спальня
Совмещенный санузел
Прихожая

Установка и расположение электрофурнитуры руководствуется такими нормативными документами, как СНиП, ПУЭ, и ГОСТ. Узнать о том, какая должна быть высота установки розеток и выключателей света, вы можете из нашей статьи.

Правила размещения

Кухня

В кухне есть много бытовой техники, как больших размеров, так и незначительных. Поэтому начинать проектирование устройств необходимо с расположения всех бытовых и электронных приборов в помещении. Основная часть техники находится на кухонном гарнитуре. Существует несколько правил, как расположить розетки на кухонном фартуке:

Для встраиваемой техники розетки лучше расположить за стенками соседних шкафов. Запрещено размещение устройства сразу за электроприборами.
Для вытяжки такой элемент устанавливается на расстоянии в 60 см от верхней части кухонного шкафа.
Размещение розеток над столешницей необходимо для подключения мелких бытовых приборов. Это удобное положение позволяет подключать блендер или электрочайник. Как правило, их устанавливают на высоте до 30 см от рабочей поверхности.

При этом не стоит забывать про размещение розетки для холодильника, духового шкафа и варочной поверхности. Использовать двойную розетку для подключения варочной панели и духового шкафа не допускается, т.к. она попросту не выдержит нагрузку. Можно разместить один или два элемента недалеко от обеденного стола.

На видео ниже наглядно демонстрируется правильное расположение электрических точек на кухне:

Гостиная

В зале или в гостиной существует четыре варианта для того, чтобы расположить розетки. К этим зонам относят:

Дверной проем. Установка в этом месте необходима для того чтобы была возможность подключить незначительные бытовые и электроприборы. Например, радиатор отопления или пылесос. Расположение устройства должно соответствовать нормам, а именно на 10 см от двери и на 30 см от пола.

Зона телевизора. В этом случае размещение устройства будет следующим: либо у подвесного телевизора на стене, либо за телевизором, чтобы техника их смогла спрятать, и чтобы не видно было проводов.
В диванной зоне. Расположить розетки в этой зоне следует так, чтобы была возможность подключать зарядные устройства для телефонов и ноутбуков. Стоит помнить и про размещение электрокаминов, светильников, торшеров и прочих мелких и необходимых деталей. Также необходим разъем и для кондиционера.
У рабочего стола. Бывают случаи, когда гостиную используют в качестве кабинета. Тогда необходимо увеличить количество разъемов для питания. Следует расположить розетки для настольной лампы и для компьютера или ноутбука. На рисунке указано расстояние от столешницы к электрофурнитуре.

Про удобное размещение розеток за навесным телевизором мастер рассказывается на видео уроке:

Спальня

Расположить розетки в спальне можно по нескольким зонам, на которые условно делиться любая спальная комната. В первую очередь их устанавливают у кровати и у прикроватных тумбочек. Это расположение объясняется тем, что возле кровати всегда должен быть светильник или бра, под которым можно почитать на ночь книгу или газету. На схеме указывается приблизительная схема расположения элементов и на каком расстоянии они должны находиться от мебели.

Если в спальне есть письменный стол, то понадобятся две розетки: одна для компьютера, а другая для настольной лампы. Расположить их лучше в районе 20 см от поверхности стола. А если в комнате планируется установка телевизора, то необходимо разместить еще 3-4 разъема на высоте 130 см от пола. Чтобы провода не мешались, их лучше скрыть телевизором. О том, как спрятать провода в квартире, читайте в нашей статье.

Не стоит забывать и про дверной проем. Расположение розеточных точек у дверей также необходимо. Они нужны для подключения пылесоса или радиатора отопления.

О том, как правильно расположить розетки в спальне рассказывается на видео:

Ванная комната

Наличие розетки в ванной комнате – это не только комфорт и удобство, но еще и крайняя необходимость. Согласно Правилам устройства электроустановок розетки должны находиться на расстоянии 60 см от ванной или душевой кабинки. Так как эта комната является самой влажной, то здесь расположить устройства необходимо в минимальном количестве.

В совмещенном санузле можно расположить розетки для фена, бритвы или плойки. Как правило, их устанавливают недалеко от раковины, рядом с зеркалом. К сожалению, и возле воды. Поэтому обычная конструкция здесь не подойдет, необходимо устанавливать влагоустойчивый корпус, как на фото ниже:

В ее комплектацию входит крышка, которая способна закрывать контакты. Степень защиты электроустановочного устройства должна быть не ниже ip44. Также следует учитывать, что запрещено использовать розетки со схемой подключения без наличия устройства защитного отключения (УЗО).

Про правильное размещение электроточек в ванной рассказывается в этом видео примере:

Возможно вам также будет интересно узнать о том, как расположить светильники на потолке. Простые советы позволят сделать грамотное освещение в квартире либо частном доме!

Прихожая

Любая квартира включает в себя комнату, которая называется прихожей. Именно в нее в первую очередь входит человек. И в ней также нужно уметь правильно разместить электроустановочные устройства. Как правило, двух розеток на такую комнату бывает вполне достаточно. Ведь в прихожей в основном пользуются сушилкой для обуви либо выполняют подключение дверного звонка или пылесоса.

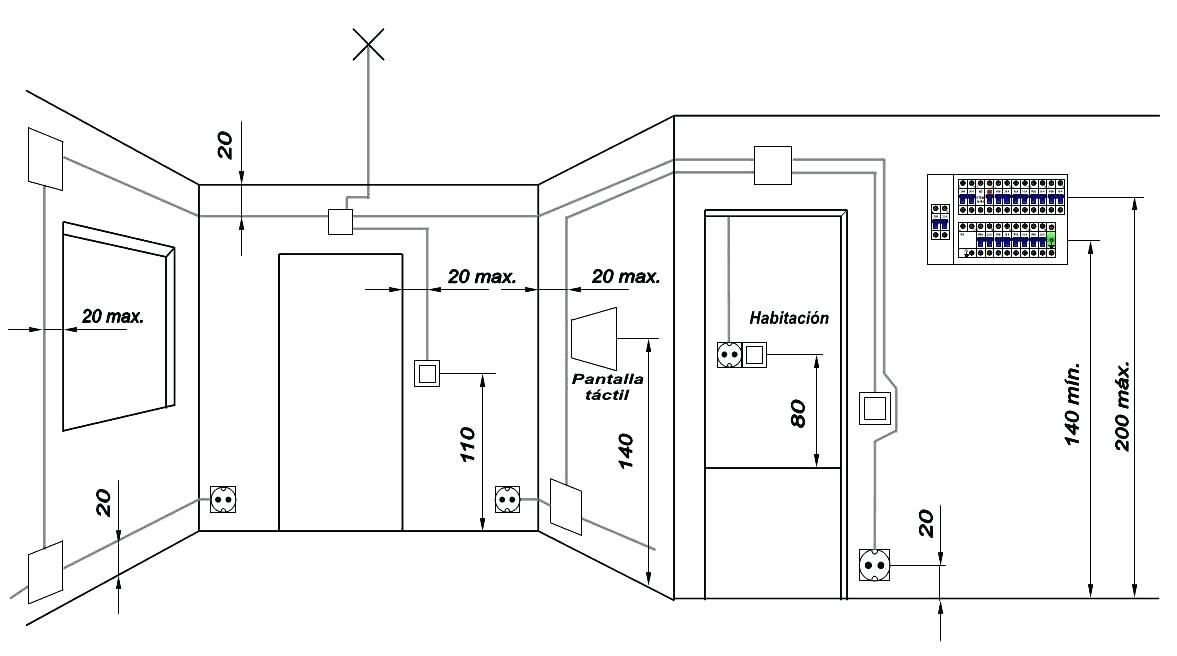

На схема указывается, как расположить розетки и какое расстояние от окон и углов должно быть:

Любая квартира индивидуальная. Поэтому для каждой комнаты следует разрабатывать отдельный план – схему расположения всех электроустановочных механизмов. Ведь в каждом доме количество бытовых приборов совершенно разное, но при проекте лучше устанавливать электрические точки с запасом, чтобы со временем все снова не переделывать или же не использовать удлинители.

Напоследок рекомендуем просмотреть полезное видео, на котором рассматриваются ошибки размещения выключателей света и розеток в квартире:

Это все, что мы хотели рассказать вам о том, как расположить розетки в квартире. Надеемся, наши советы помогли вам определиться с наиболее удобным и правильном местом размещения электрических точек в комнатах!

Наверняка вы не знаете:

Как разметить стены под проводку
Типичные ошибки при электромонтаже
Как сделать заземление в квартире

правила установки электрических розеток на определенном расстоянии однокомнатной или многокомнатной квартире, в доме

Правильное расположение розеток в доме сделает пользование приборами комфортным. Существуют рекомендации по установке точек питания в помещении.

Содержание

Правильное расположение розеток в квартире
Зачем это нужно
Требования ПУЭ
Размещение электрических розеток в квартире — где делать?
В гостиной или зале
В спальне или детской комнате — правильное расположение
Как правильно разместить в однокомнатной квартире, в кухне
В ванной
В коридоре и прихожей
Размещение электрических розеток в квартире: советы и правила
Полезное видео

Правильное расположение розеток в квартире

Ежедневно мы используем множество электроприборов. Они питаются от розетки, поэтому следует грамотно их расположить по всему помещению.

Если подойти к проведению установки с предварительным планированием, не придется перегружать сеть, спотыкаться о кабели и распутывать провода.

Зачем это нужно

По примерным подсчетам в каждой квартире используется не менее 6 бытовых приборов за сутки. Это число постоянно возрастает, а количество электророзеток остается неизменным, поэтому важно грамотно спланировать их местоположение. Если точки питания установлены в доме хаотично, придется отключать одни устройства для зарядки других. Это ведет к неудобству использования и риску повышения предельной мощности, на которую рассчитан механизм, и поломке подключаемого устройства.

Самостоятельно планируя помещение, нужно понимать его предназначение, какие устройства использоваться и как располагаться. Расстановку производят с учетом технических норм.

Требования ПУЭ

ПУЭ (полностью — Правила устройства электроустановок) устанавливают нормы электромонтажа розеток и выключателей. Точные требования к расположению не описываются, а лишь некоторые важные моменты.

При проектировании учитывают следующие требования:

стационарный выключатель располагают на высоте 1 м от пола со стороны дверной ручки;
от пола до розетки или выключателя расстояние 1 м;
розетки и выключатели ставятся на отдалении не менее 50 см от газовых приборов;
в комнатах с повышенной влажностью (ванные, кухни) электророзетки и выключатели располагают от 60 см от пола и источника воды.

[stextbox id=»info»]Правила размещения разделяются на советский стандарт и евростандарт. По европейским требованиям от пола до электророзетки 30 см, до выключателя – 90 см. По советским нормам выключатель устанавливается на уровне плеч (160 см), источник питания – на высоте 90-100 см. [/stextbox]

Размещение электрических розеток в квартире — где делать?

Местоположение напрямую зависит от предназначения комнаты. В каждом помещении советуется установить по одной дополнительной розетке.

В гостиной или зале

В залах и гостиных существует 4 варианта размещения электророзеток.

Элементы питания монтируются около дверного проема. Высота 0,3 м от пола, до двери не менее 0,1 м. Находиться выключатель должен со стороны ручки на высоте 90 см.
Диванная зона. Розетки располагаются так, чтобы пользователю было удобно их использовать – например, для зарядки телефона или планшета, подключения светильника.
Зона телевизора. Точка питания устанавливается на стене за панелью.
Рабочий стол. Если в гостиной предусмотрено место для работы за компьютером, следует добавить несколько точек питания.

[stextbox id=»info»]Для аудио- и видеотехники потребуются специальные розетки. [/stextbox]

В спальне или детской комнате — правильное расположение

Располагать выключатели в спальной и детской комнате следует исходя из нужности, комфорта и безопасности использования. Электророзетки устанавливаются около прикроватных тумб или кровати. Если в помещении расположен письменный стол, следует добавить 2 электророзетки для лампы и компьютера. Над рабочей поверхностью размещают на высоте 0,2 м. Для телевизора нужна еще одна точка питания на высоте примерно 1,3 м от пола, установленная за прибором.

В детской комнате точки питания размещаются на безопасном расстоянии и оборудуются шторками.

Как правильно разместить в однокомнатной квартире, в кухне

По требованиям ПУЭ нужно соблюдать следующие правила:

штепсельные устройства — не ближе 60 см к полу и водным коммуникационным выходам;

аналогичное требование и к газовым коммуникациям – не менее 60 см от электроустановочных механизмов.

На нижнем уровне 10-15 см располагаются точки питания для устройств, которые включаются на непродолжительное время – стиральная и посудомоечная машина, электроплита. На втором уровне 100-130 см от пола размещают розетки для приборов, находящихся на рабочем столе, и светильников. Высота определяется конфигурацией мебели. На 2-2,5 м закрепляются розетки для включения вытяжки и освещения рабочей зоны.

В ванной

Важный критерий при проведении точек питания в ванной – безопасность.

Высота размещения от пола:

Оптимальная – 60 см, но для стиральной машины розетку допустимо установить ниже.
Для бойлеров — 1,5 м от пола.
1 метр для бритвы и фена.

Расстояние от источников воды также должно быть не менее 60 см. Выключатели света по нормам ПУЭ располагают за пределами комнаты.

[stextbox id=»info»]В ванной обязательно используются розетки, степень защиты которой составляет IP44 и выше. Применение устройств с меньшей защитой от влаги запрещено. [/stextbox]

В коридоре и прихожей

В коридоре устанавливается 1-2 разъема питания. Выключатель – на высоте 90 см и 10 см от дверной ручки, розетки – не менее 30 см от уровня пола.

Размещение электрических розеток в квартире: советы и правила

При планировке размещения точек питания желательно установить по дополнительной розетке в каждом помещении. Ее можно использовать для подключения аппаратов для хозяйственных работ.

По возможности электророзетки размещают за приборами – за телевизором, прикроватными тумбами, чтобы сделать незаметными. При этом расставляют механизмы так, чтобы добраться по необходимости не составило.

Расположение розеток и выключателей основывается на требованиях безопасности и с учетом комфорта пользователя. Осуществлять работу по установке нужно соблюдая технику безопасности.

Каждая квартира индивидуальна, и поэтому нужно разрабатывать отдельный план размещения розеток. Подсчет количества точек питания определяется числом и мощностью приборов, которые будут использоваться. Строгих требований к схеме расположения нет, важно, чтобы работу проводил высококвалифицированный мастер.

Полезное видео

схема, номер, гостиная и детская комната

Для безопасного и удобного использования электроприборов и управления источниками света в квартире установлены стационарные розетки питания. Расположение розеток и выключателей в квартире выбирают с точки зрения удобства использования, но необходимо учитывать и технические правила установки.

Содержание

Правила размещения автоматических выключателей
Планирование размещения розеток
Схема макета
Как определить необходимую сумму
Особенности размещения сокетов
Правила размещения в различных жилых районах
Кухня
Гостиная
спальня
ванная комната
Hallway
Дети
Cabinet Cabyet.

Правила размещения автоматических выключателей

Один из самых надежных вариантов размещения розеток и выключателей – евростандарт.

Существует два стандарта размещения выключателей, каждый из которых имеет свои преимущества:

Советский. Розетки устанавливаются на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотянутся до устройства руками, поэтому они в безопасности. При этом взрослым не нужно нагибаться, чтобы включить технику в розетку.
Евростандарт. Розетки — на уровне 30 см от пола, выключатели — на высоте 90 см от пола. Электрические точки не бросаются в глаза, часто скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

При выборе выключателей следует учитывать, что электроприборы такого рода имеют разную степень влагозащиты. Для влажных помещений нужно приобрести устройство с защитой от проникновения и попадания влаги, либо вынести его за пределы помещения.

Планирование размещения розеток

Чтобы детально разобраться в размещении розеток в квартире, перед непосредственным монтажом электроприборов необходимо составить план с учетом количества оборудования. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических устройств. При этом количество электрических розеток увеличивается на одну-две единицы, что обеспечивает возможное расширение арсенала используемых бытовых приборов.

Кроме технических требований учитывают насколько удобно будет пользоваться разъемом, незаметен он или бросается в глаза и портит интерьер.

Электроприборы размещаются со стороны дверной ручки, а не на петлях, так как в последнем случае для их использования придется обходить полотно.

Схема раскладки

Если план розеток и выключателей составляется для строителей, то его выполнение обязательно в масштабе на миллиметровой бумаге с привязкой к генеральному плану. Места расположения и высота установки устройств указаны в соответствии со стандартами.

Расположение розеток и выключателей в квартире

Расположение элементов электропроводки должно быть согласовано с проектировщиком.

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит вам удобно пользоваться техникой на кухне

Сколько розеток должно быть в квартире зависит от ее оснащенности бытовой техникой . Специалисты советуют предусмотреть для каждого электроприбора отдельную вилку, расположенную в удобном для его использования месте. Более того, в каждой комнате также следует добавить пару электрических розеток с прицелом на будущее. Подробный план является хорошим подспорьем в определении количества электроприборов.

Особенности размещения розеток

Высота установки розеток и выключателей

При детализации плана установки следует уточнить, что к размещению розеток в квартире предъявляются особые правила, которые носят рекомендательный характер, отраженный в «Свод норм строительства и проектирования», а также в СНиП 31-110-2003:

Высота выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог им пользоваться, не поднимая рук . В среднем этот показатель составляет 80-90 см от поверхности пола.
Выключатель должен располагаться со стороны дверной ручки, в непосредственной близости от дверного проема, примерно в 10-15 см от него.
Электрические разъемы не должны закрываться предметами мебели, что затрудняет доступ к ним и отток тепла.
Выключатели для ванной и туалета вынесены в коридор.

Учитывают рекомендации дизайнера и нюансы дизайн-проекта.

Правила проживания в различных жилых помещениях

Каждая комната оборудована различными по своему назначению электроприборами, а также их количество неодинаково. При составлении плана расположения электрических точек важно учитывать особенности помещения. Положения о правильном расположении розеток и выключателей в квартире закреплены в нормативных документах: СНиП, ПУЭ, ГОСТ.
